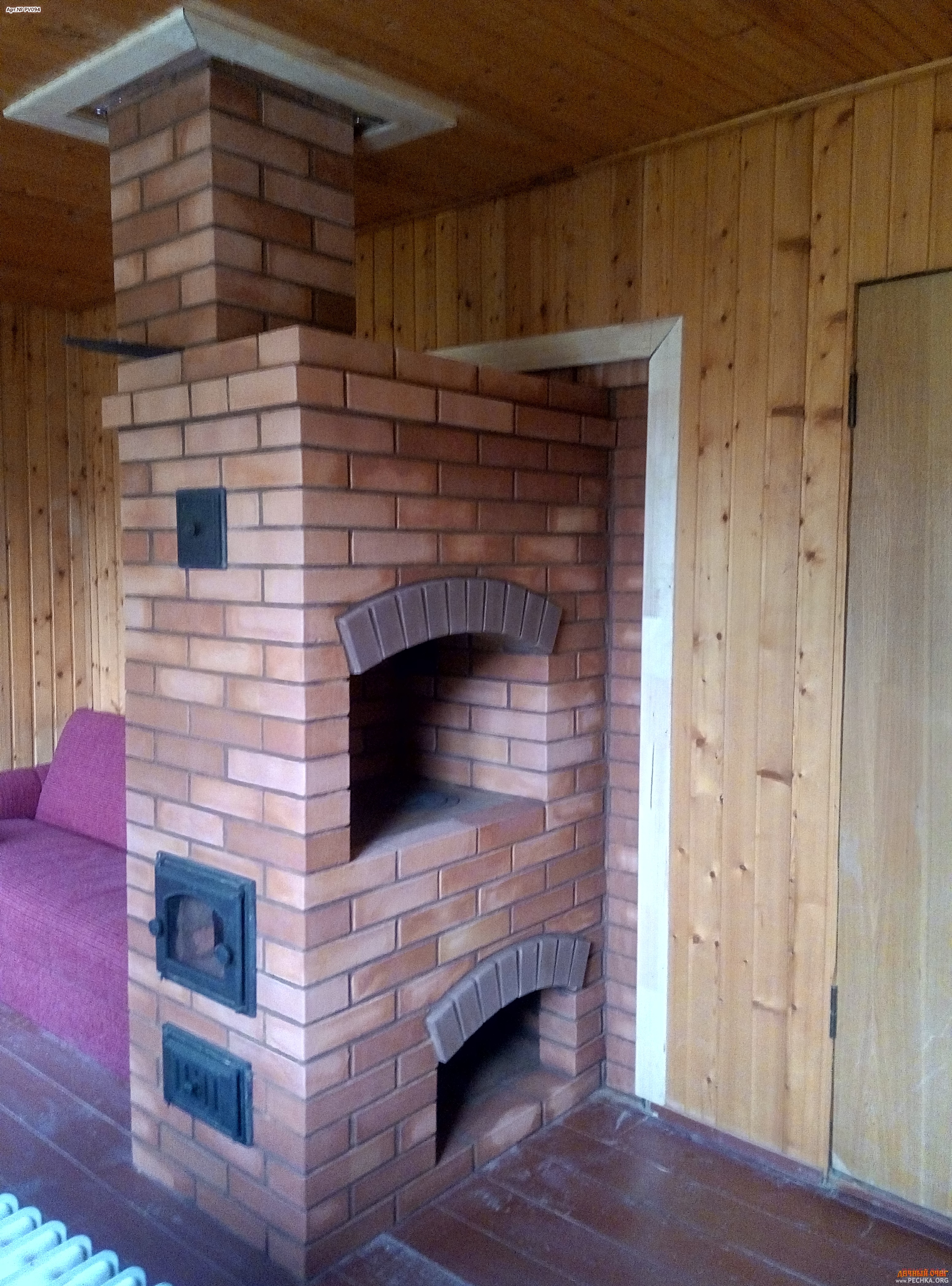

Мини русская печь Экономка своими руками. Порядовка, фото

Печь – это эффективный способ обеспечить отопление дома. При этом она не только обогревает, но и создает особый уют, который не сравнить с тем, что дает электрообогреватель. К тому же это сооружение не обязательно должно быть большого размера. Традиционная русская печь, безусловно, хороша, но и мини-печка имеет множество преимуществ.

Топливом для такого сооружения могут стать как дрова, так и другое твердое топливо, например, уголь. Русская мини-печь создаст комфортную температуру во всем доме, экономно расходуя горючее.

Разрабатывая рациональную конструкцию для печки «Экономки» без лежанки, модифицировали ее основание. Получился отличный от предыдущего вариант сооружения: по-новому обустроили обе топки — главную и дополнительную. Привычным осталось использование варочной камеры, которая закрывается заслонкой при надобности.

Особенности мини-печки

На этой печке очень удобно готовить, потому что она имеет отдельную топку с варочной плитой. Универсальность ее конструкции позволяет хозяйке состряпать огромное количество блюд: каши, пирожки, птицу, хлеб, пиццу и многое другое. Спустя несколько часов после окончания топки на ней все еще можно жарить, парить или варить. При этом установить ее можно даже в самых маленьких домах, потому что размер мини русской печи составляет 100 на 130 сантиметров. Хозяин дома может собственноручно ее построить, ведь конструкция проста и не требует особых знаний в области инженерии.

Свои особенности имеет и конструкция топливников. Основной большой располагается с передней стороны, а дополнительный малый находится на правой стене печи. На них накладывается чугунная плита, предназначенная для приготовления самой разнообразной пищи, имеющая две конфорки разного размера. Та, что больше, перекрывает основной топливник.

Топливники имеют разные функции. Основной используется для отопления, когда наступают холода, и без ограничений – для выпекания традиционных блюд русской кухни. При этом есть возможность сжигать топливо и в самой варочной камере.
Дополнительный топливник используют в теплое время года в основном для приготовления еды. В нем хорошо сгорает маленькое количество отходов и горючего, в том числе и сырого. С наступлением холодов этот топливник также используют для готовки, но только если весь массив печи разогрет.

В русской печи без лежанки есть свои особенности строения каналов отвода горячего газа и дыма. Когда печь растоплена, сначала все летучие продукты горения поступают из основного топливника в первую секцию отопительной камеры. Затем во вторую через подвертки и, минуя щель в поду, подступают к задней стене варочной камеры, нагревая ее. После чего дым поступает в передний блок варочной камеры, на верхней части свода которой есть четыре отверстия. В сборный канал летучие вещества попадают именно через эти отверстия, а уже из канала – непосредственно в дымовую трубу.
Из малого топливника дым не имеет собственной системы выхода. Он поступает оттуда в основной топливник и уже оттуда по вышеописанной схеме выводится наружу.

В конструкции русской мини-печки предусмотрен канал для вентиляции. При необходимости его можно перекрыть задвижкой.

Рекомендации по использованию

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать правила пользования мини-печкой:

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;
• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Строительство печки

Если вы хотите купить мини русскую печь, то можно заказать индивидуальный проект специально под ваши потребности. Для постройки русской печи «Экономка» можно нанять мастера, а можно справиться и собственными силами. Имейте в виду, что вы потратите значительно меньше денежных средств, если будет возведена мини русская печь своими руками. Печка прослужит вам очень много лет, при условии, конечно, что вы будете следить за ее состоянием.

Если вы опытный строитель или просто уверены в своих силах, то можете работать без использования чертежей. Однако лучше все же иметь под рукой готовый чертеж русской мини-печи, разработанный хорошим мастером. И помните, что устанавливать конструкцию надо на прочный фундамент – из камня, дерева, бетона или кирпича. Не всегда можно обойтись лишь усилением пола. Так что перед началом работ как следует изучите основы постройки агрегата.

Материалы и инструменты

Если окончательно решили, что печь экономка своими руками – это вам по силам, то в первую очередь нужно закупить красный кирпич. Потребуется 750 штук.

Также нужны песок, асбест или войлок, глина.

Не обойтись при строительстве и без рубероида для гидроизоляции.

Отдельно нужно приобрести задвижки для печи, две колосниковые решетки, топочные и поддувальные дверцы, чугунную плиту, сделанную для двух конфорок, задвижка в канал вентиляции и заслонка.

Потребуется и расходный материал. Это стальные изделия – проволока, листы, уголки. Нужны будут гайки, шайбы, гвозди.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Следующий этап – это непосредственно работы по выкладке мини-печки.

Можно сделать печь как с водогрейной коробкой, так и без нее.
Приготовив необходимые материалы и инструменты, укрепив пол или сделав хороший основательный фундамент, можно приступать к строительству.

Выкладывать печь нужно рядами.

Порядовка мини русской печи без водогрейной коробки

Самый первый ряд включает в себя кладку стенки агрегата. Обязательно нужно перевязывать швы. Осуществить этот этап нужно с помощью целых кирпичей, а середину можно выложить половинками.

Следующие ряды со второго по пятый – закладка поддувал обоих топливников. Тогда же устанавливаются и дверки. Нужно также выложить столбики. На них уложите кирпичную перегородку. Ее толщина должна быть в половину кирпича.

Шестым рядом в конструкцию включаются колосниковые решетки в оба топливника. Над решеткой дополнительного топливника передние и задние кирпичи стесываются на конус.

Седьмой и восьмой ряды — устанавливаются дверки основной и дополнительной топливных камер. Происходит расширение кладки основного топливника в сторону перегородки.

Девятый ряд – сужение кладки канала от главного топливника. Расширение перегородки.

Десятый ряд характеризуется возведением пода. Оставляется канал возле задней стенки вдоль варочной камеры примерно 8 см шириной.

Одиннадцатый ряд – второй ряд пода. Дверки основного и дополнительного топливников нужно перекрыть. С передней стороны закрепляем кладку уголками из стали.

Двенадцатым рядом канал перекрывается чугунной плитой с двумя конфорками.

Тринадцатый и четырнадцатый ряды – кладем согласно чертежу.

Пятнадцатый ряд – между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4х1х85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.

Шестнадцатый ряд – перекрытие чела, продолжение связей по ширине. Толщина стенки варочной камеры размером с кирпич.

Семнадцатый ряд – установка связей по боковым стенкам (как и в 15-м ряду). С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.

Восемнадцатый ряд – первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.

В девятнадцатом ряду внимание уделяется выкладке канала вентиляции и установке его задвижки. После него занимаются кладкой дымового канала.

Двадцатый ряд – кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.

21-й ряд – первый ряд вентиляционного канала, имеющего сечение 7х25 см.

22 — 24 ряды – стесывается на конус передний кирпич сборного канала. Уменьшается сборный канал, а вентиляционный наоборот — увеличивается до 12х19 см. Далее ему необходимо придать квадратную форму и установить сверху задвижку.

25 — 27 ряды – изменение формы дымового канала, доводя размер до одного кирпича. Затем необходимо установить задвижку сверху.

С 28 по 29 ряды – два вертикальных канала соединяют в один горизонтальный Г-образной формы для выхода воздуха из вентиляционного канала в трубу сверху дымовой задвижки. Затем этот канал перекрывается полосами из стали.

30-й ряд – кладка осуществляется в соответствии с чертежом.

31 — 32-й ряды – кладка перекрыши.

33 — 34-й ряды – кладка дымохода. Осуществляется в один кирпич.

Как видите, русскую печь «Экономку» своими руками возвести вполне реально.

Вариант с водогрейной коробкой

1-й ряд выполняется так же, как в первом варианте.

Во 2-м ряду происходит закладка чистки и поддувала под основной топкой.

3-й ряд – установка поддувальной дверки основной топки. Оставляется отверстие для поддувала дополнительного топливника.

4-й ряд характеризуется установкой поддувальной дверки второй топливной камеры.

5-й ряд – перекрытие дверки поддувала основного топливника, отверстие над поддувалом сужается. С правого бока печи устанавливается водогрейная коробка. Слева от нее оставляется канал размером 7 х 21 см. На столбики кладется перегородка.

6-й ряд – над двумя поддувалами устанавливают колосниковые решетки. Дверка дополнительной топливной камеры перекрывается.

7-й ряд – установка дверки топки основного топливника.

8-й ряд – ведется кладка на уровне верха водогрейной коробки. Между кирпичом и верхом коробки оставляется подвертка высотой 7 см. Наискосок над коробкой укладывают на кирпичи стальную полосу.

9-й ряд – перекрыша водогрейной коробки.

Остальные ряды такие же, как и в первом варианте.

Некоторые правила изготовления печи

Чтобы печь получилась хорошей и прослужила долго, перед ее строительством учтите:

1. материалы, которые вы используете, обязательно должны быть качественные. Скупясь на добротные компоненты, вы рискуете обеспечить себя продолжительными и частыми ремонтами;
2. все же лучше воспользуйтесь инструкцией по изготовлению печи. Опыт мастера убережет от ошибок и лишних трат при строительстве;
3. первое время после строительства будьте особенно внимательны – вы могли не уследить за чем-то во время работ. Другие неполадки могут выявиться только во время эксплуатации;
4. соблюдайте технику безопасности. Во время строительства можно получить травму. Будьте внимательны и не рискуйте.

В целом печь достаточно безопасна для дома и его жителей. Практически исключены самовозгорания от искры или выпавших углей, даже если пользоваться печкой неправильно. А справиться с растопкой сможет даже новичок – печь очень просто устроена.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь. Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

Для побелки используйте гашеную известь, в которую нужно добавить синьку.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы. Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Похожие статьи:

Русская печь с плитой, лежанкой и отопительным щитком.

Русская печь относится к тем конструкциям, на которые возлагаются сразу две функции: отопления и приготовления пищи. С давних времен эта печка известна своей многофункциональностью. С помощью такого устройства можно высушить собранные растения или заготовить сухофрукты.

Для увеличения коэффициента теплоотдачи, не превышающей значения 900 ккал/ч, плиту русской печи требуется подключить к щитам отопления, которые соединяются с коренными или насадными трубами. Так у нас получится русская печь с отопительным щитком. Подобные устройства значительно превышают возможности традиционных печных агрегатов. Эффективная система дымооборота позволяет хорошо нагревать щиток, а удобство конструкции печи способствует использованию только варочной панели, если возникает необходимость. В то же время для такого вида отопления требуется горючее, применяемое при топке традиционной русской печи.

В летнее время плита может быть использована в качестве варочной панели. При этом газообразные продукты горения выходят прямо в дымовой канал. При отоплении в холодное время года газы направляются к щитку, обеспечивая его обогрев.

Устройство русской печи с плитой

Размеры подобного отопительного оборудования составляют 1650x1530x2380 мм (высота указана до потолка). Высота от пола до полатей – 1540 мм. При использовании одновременно двух топок теплоотдача достигает 5600 ккал/ч, одной камеры – 4000 ккал/ч.

Устанавливать русскую печку можно в помещении, площадь которого равна 30-40 кв. м. При этом рекомендуется располагать конструкцию так, чтобы ее боковая часть, оборудованная щитком, выступала в качестве стены для жилой комнаты. Для отопления дома подходят как дрова, так и каменный уголь. Все же стоит учесть, что во втором случае для укладки топливника следует использовать огнеупорный кирпич. Для нормального функционирования варочной панели подходит любой вид топлива, кроме каменного угля.

Преимущества и недостатки

Современная русская печка с варочной плитой обладает следующими достоинствами:

• безопасна в эксплуатации;
• может исправно служить долгие годы;
• используется как для обогрева жилища, так и для приготовления пищи;
• не требует отдельного помещения;
• отлично вписывается в интерьер комнаты;
• отдает тепло равномерно;
• обладает высоким КПД.

Несмотря на целый ряд преимуществ, у печи имеются и слабые стороны. Среди них отмечают следующее:

• значительное количество сора от дров или угля;
• большой расход топлива.

Все же эти недостатки в сравнении со множеством достоинств считаются незначительными вопросами, которые можно решить в процессе эксплуатации такого многофункционального и надежного устройства.

Подготовка к сооружению печи

В наше время на рынке представлено множество разновидностей печного оборудования. Остается только выбрать ряд функций, которыми должен обладать ваш агрегат, и выделить немалую сумму денежных средств. Кладка русской печи с плитой своими руками – вполне осуществимая задача для тех, кто обладает некоторыми навыками строительного ремесла. Но сначала нужно заняться подготовительными работами. Здесь подразумевается покупка необходимых материалов и приборов, без которых не состоится кладка этого устройства.

Если вы мечтаете о печке высотой до самого потолка жилища, следует запастись обычным строительным кирпичом в количестве 2 тыс. штук. Для замешивания раствора потребуются 170 ведер глины и столько же песка. Чтобы конструкция была устойчивой и надолго сохранила привлекательный внешний вид, нужно позаботиться о приобретении двух стальных полос (25х4х1100 мм) и одного стального уголка (25х25х1150 мм).

Кроме того, полноценная работа русской печи не может быть обеспечена без обустройства следующими деталями стандартных размеров:

• топочная, поддувальная и самоварная дверцы;
• две дымовые задвижки, разнящиеся длиной одной стороны;
• пять чугунных плит, оснащенные несколькими конфорками;
• колосниковая решетка;
• заслонки;
• вьюшка, диаметр которой равен 220 мм;
• коробка для нагревания воды;
• стальной лист для укладки перед топкой.

Цена русской печи с плитой, сложенной самостоятельно, получится значительно ниже, чем при заказе у местных мастеров.

Поэтапное описание кладки

Существует множество вариаций проектов русских печей с плитой. В них представлена пошаговая инструкция кладки этого агрегата, подкрепленная схемами и фото. Далее мы рассмотрим несложный способ возведения конструкции, который по силам даже неопытному печнику.

Порядовка русской печи с плитой выглядит следующим образом.

В 1 ряду с помощью цельных брусков выстраивается наружное очертание печи размером 1530х1650 мм. За ними из кирпичных четвертинок и половинок выполняется внутренняя сторона конструкции.

Во 2 ряду осуществляется кладка стенок различной толщины и формируется колодец.

При выполнении 3 и 4 рядов устанавливается поддувальная дверца и сооружается зольник с каналом, острый угол которого закрепляется или скашивается для удобства очистки.

В 5 ряду перекладываются установленные приборы, а уложенный набок кирпич стесывается с той стороны, которая будет смотреть внутрь колодца, для обеспечения округлости свода.

В 6 ряду кладки обустраивается начало дугообразного перекрытия, подъем которого доходит до восьмого уровня. При этом с передней части печки устанавливается водогрейная коробка.

В 7 ряду выполняется кладка стен и перекрывается горизонтально выстроенный отвод. Необходимо оставить два отверстия, чтобы оборудовать вертикальные каналы от отопительного щитка. Еще один проем требуется сделать в стене возле коробки для нагрева воды.

Ряд 8 укладывается над зольником из кирпичей со стесанными кромками.

В 9 ряду за счет левосторонней установки топочной дверцы создается топливник для щитка и плиты.

В 10 ряду из двух кирпичей, в которых стесаны стороны (разрез В–В), делается перекрытие для печного прибора для нагревания жидкости. Необходимо очистить это место и оставить три отвода.

Еще один горизонтально расположенный соединительный элемент выстраивается в 11 ряду. Над ним впоследствии будут вертикально обустроенные три отвода, ведущие от щитка.

Ряд 12 выглядит как сплошная кладка горизонтального перекрытия печи – пода. В это время после возведения стенок агрегата на слой глиняного раствора укладываются чугунные плиты с конфорками. Чтобы предотвратить разрушение варочной составляющей печи, ее переднюю часть нужно укрепить за счет укладки металлического уголка.

В 13 ряду выстраиваются стенки конструкции, предназначенной для приготовления пищи. С этой целью кирпич укладывается в три четверти. То есть наружный слой бокового элемента конструкции сооружается из уложенного плашмя бруска, а внутренний – из поставленных на ребро кирпичей. При этом производится монтаж щитка и передней стенки варочной плиты с проемом для загрузки дров либо угля.

В 14 ряду кладка выполняется согласно порядовке, а также ставится опалубка на под, застланный бумагой.

В 15 ряду выкладывается свод. С этой целью кирпич размещается ребром. Его необходимо постепенно завертывать, утолщая наружный шов.

В 16-17 рядах кладка выполняется согласно порядовке. Одновременно замыкается передняя стенка.

Рядом 18 завершается формирование свода для варочного устройства и начинается сооружение печурок размером 150х210 мм.

В 19 ряду из стесанного кирпича обустраивается небольшое перекрытие для канала самоварника.

В 20-21 рядах выполняется кладка с перекрытием, образующим дно канала самоварника.

В 22 ряду выравнивается верх конструкции под самым сводом (разрез Б–Б). Выстроенные пять соединительных элементов выполняются одинаково в ходе формирования 13-28 уровней.

В 23 ряду сооружается кладка согласно порядовке, а на следующих трех рядах удлиняется перетрубье до того же размера, который был заложен в 19 уровне. Постепенно формируется канал самоварника.

Рядом 27 перекрывается перетрубье, что в дальнейшем приведет к образованию горизонтального отвода. Здесь же устанавливаются две задвижки: в отводах щитка и трубы.

При выполнении 28 ряда монтируются дверцы и вьюшки, использующиеся для ограничения доступа к каналу после топки устройства для варки (разрезы А–А, Б–Б).

В 29 ряду перекрывается сеть отводов, размещенных вертикально.

В 30 ряду формируются два протяженных отвода.

В 31 ряду выполняется сужение соединительного элемента, идущего горизонтально от самоварника.

В 32 ряду производится перекрытие всех отводов, кроме того, что ведет в трубу.

В 33 ряду оставшийся отвод сужается до 250 мм.

В 34 ряду выкладывается дымовой канал с неизменными размерами соединительного элемента.

Данное видео рассматривает еще два варианта возведения подобного отопительного устройства:

Итог

Таким образом, русская печь с плитой своими руками, порядовка которой была подробно изложена в этой статье, может занять почетное место в вашем доме. По сравнению с обычным отопительным устройством, описанная выше конструкция отличается большей эффективностью. Простота монтажа позволяет любому домашнему умельцу справиться с работой в течение нескольких дней. Для этого нужно лишь внимательно прочитать теорию, изложенную в нашей статье, изучить схему русской печи с плитой и придерживаться поэтапности выстраивания кладки.

Похожие статьи:

особенности конструкции и обзор популярных видов русских печей

Когда речь идет об отопительной системе частного дома, многие владельцы в первую очередь вспоминают про такой традиционный источник тепла, как русская печь. Это универсальное сооружение, не требующее подключения электроэнергии и выполняющее функцию обогрева дома.

Варочная поверхность вкупе с горнилом полностью заменяют плиту с духовкой, следовательно, это еще и великолепная альтернатива кухонному оборудованию для готовки пищи. Остановимся подробнее на особенностях и видах русской печи.

Содержание статьи:

Устройство русской печи

Когда-то глинобитное или кирпичное сооружение возвышалось практически в каждом деревенском доме, так как без него сложно было поддерживать тепло в холодный период, а на протяжении всего года – печь пироги, готовить супы, каши, овощные и мясные блюда.

Разнообразие печных конструкций поражает воображение: кроме традиционных «лежанок», которые раньше возводили в избах-пятистенках, существуют сооружения с каминами, сушилками, дополнительными плитами и даже водогрейными котлами. Но всех их объединяет наличие двух топливников и горнила для выпечки хлеба.

Функциональность русской печи сохранилась и по сей день, к тому же она является отличным элементом деревенского интерьера, даже если выглядит современно

Назначение и основные функции

Одно из преимуществ русских печек – их многофункциональность.

Вот список только основных задач, которые можно решить с помощью этих полезных сооружений:

• отопление всего дома или отдельных помещений;
• приготовление пищи на плите и в горниле;
• сушка трав, грибов, ягод, фруктов;
• использование лежанки в качестве спального места;
• нагрев воды для хозяйственных нужд;
• сушка одежды;
• разогрев самовара.

Возведение печи рассчитывается так, чтобы она обогревала дом. Для этого кирпичную конструкцию возводят в центре здания или располагают так, чтобы тепло поступало в смежные помещения. Если здание небольшое, то тепла хватает, чтобы температура во всех помещениях была комфортной для проживания.

Для просторных домов строят сооружения, которые отличаются большими размерами или дополнительными обогревающими деталями – щитками, котлами для нагрева воды.

Горячую воду из водогрейного котла пускают по трубам, ведущим к отопительным приборам – радиаторам. Они обычно расположены в помещениях, удаленных от печи

Чтобы сэкономить на топливе и сделать дом более комфортным, владельцы зданий с печным отоплением тщательно продумывают теплоизоляцию, так как через щели в дверных и оконных проемах, холодные стены и пол теряется много тепла.

Пища, приготовленная в русской печи, обладает особым вкусом и насыщенностью. Она не просто «подходит» при нагревании, как это происходило бы на обычной плите, а томится

Благодаря такому способу приготовления супы, каши, жаркое, рагу сохраняют полезные свойства продуктов, входящих в их состав.

Владельцы русских печей нередко любят «погреть косточки» на лежанке – широкой горизонтальной поверхности, которая нагревается в процессе топки и медленно остывает. Таким образом, лежанка до утра остается теплой. Сухое тепло полезно для людей с некоторыми заболеваниями, например, суставов или органов дыхания.

Печь используют и в хозяйственных целях – например, для сушки всего, что есть в доме. При строительстве продумывают небольшие ниши, в которые раньше складывали шапки, варежки, штаны, намокшие после зимней прогулки – к утру они становились сухими и теплыми.

Для подсушивания овощей, трав, ягод делали ниши пошире, чтобы можно было равномерно распределить урожай по поверхности и обеспечить хороший нагрев. Также использовали плиту и полати

Нередко возле печи строили полати – деревянные дощатые навесы, которые продолжали лежанку и выполняли те же функции. Поскольку полати находились под потолком, на них тоже всегда было тепло.

Особенности конструкции и кладки

Сколько печников, столько и печей. Каждый мастер имеет свои секреты подбора материалов, кладки, устройства русской печи. Однако есть и общие конструктивные элементы, без который функционирование обогревательного сооружения просто невозможно.

Схема русской печи с лежанкой и подпечком. Такой вариант обычно дополнялся небольшой печью с чугунной плитой для летнего использования

В зависимости от конструкции выбирается и место установки. Обычно это хорошо освещенный участок достаточной площади, находящийся напротив окон в центре или примыкающий к одной из стен. Строительство в углу считалось не самым лучшим вариантом, так как при таком расположении обогрев здания наименее эффективный.

Сооружение строится на прочном фундаменте, от деревянных элементов дома защищается асбестом или негорючей облицовкой. Применяется и изоляция из войлока, который заранее вымачивают в глиняном растворе, укладывают в 3 слоя и обивают оцинкованной или окрашенной кровельной сталью.

Основные детали русской печи:

Галерея изображений

Фото из

Свободное пространство над полом оставляли специально, чтобы хранить в нише дрова, печной инвентарь и приспособления: совки, кочергу, ухват, лопатку, метлу

Небольшая ниша возле топки используется для хранения мелкой кухонной утвари: металлической посуды, терок, ножей, точильных камней

Это большое отверстие, ведущее к поду. Через него осуществляются все мероприятия, связанные с топкой, выпечкой хлеба, приготовлением пищи. От разрушения кирпичной кладки шесток защищают чугунной плитой

Пространство внутри русской печи с «потолком» в виде свода, где раскладывают поленья, а затем, после их прогорания, устанавливают противни, чугунки, кринки и кастрюли с готовящейся или разогреваемой едой

Служит для закрывания устья печи и используется как в процессе топки, так и после прогорания дров – для сохранения тепла внутри варочной камеры

Металлические детали, установленные в трубном пространстве, с помощью которых регулируется выход горячих газов. Задвижка обычно находится над вьюшкой на расстоянии 3-5 рядов кладки

Нижняя часть горнила (топливника), ровная и изготовленная «насухо», где располагают дрова и посуду. Изготавливается из отменного кирпича, щели засыпают золой или песком

Круглые или квадратные отверстия, прикрытые металлическими элементами в виде коробочек или «самоваров». Оснащаются задвижками и служат для сохранения тепла

Подпечье в нижней части конструкции

Печурка на лицевой стороне или сбоку

Шесток и окно шестка

Горнило или варочная камера

Металлическая заслонка с ручками

Задвижки и вьюшки

Под варочной камеры (горнила)

Душники или самоварники

Чтобы печь работала эффективно, хорошо нагревалась и дольше сохраняла тепло, существуют особые секреты. Один из них – форма свода варочной камеры (полуциркульная, бочкообразная и др.). Мастера делают их пологими или крутыми, часто в виде арок, укрепленных стальной проволокой или стяжками из металлических реек.

Под устраивают под небольшим наклоном (3-5 градусов), чтобы горячий воздух уходил к задней стенке, на специальной засыпке из песка

Кроме перечисленных деталей в конструкции печи присутствуют печурки – небольшие боковые углубления для сушки продуктов или вещей. Размеры – не более 20 см в высоту и ширину, глубина зависит от величины стенок.

В деревнях, но все реже, можно еще обнаружить печи, которые топились «по-черному», то есть не имели такого элемента конструкции, как труба. Дым выходил через окно шестка и поднимался к потолку, оттуда двигался к вентиляционному отверстию – притвору над входной дверью.

Впоследствии, чтобы увеличить энергоэффективность обогрева, стали использовать специальное отверстие в стене (волоковое окно), которое позволяло снизить теплопотери.

Приходилось закладывать небольшое количество дров и контролировать процесс разгорания, чтобы не допустить перегрева и пожара. Также следили за задымленностью, грозившей отравлением

Топка «по-черному» доставляла массу неудобств, и с появлением первых печей с трубой «курные» устройства, как их еще называли, практически исчезли.

Разнообразие облицовки и другого оформления

Снаружи русские печи облицовывают по-разному: штукатурят и белят, обмазывают глиной, облицовывают изразцами, плиткой или деревянными элементами, покрывают ручной росписью.

Нужно помнить, что толстая облицовка задерживает тепло, мешает ему распространяться по помещению, поэтому если избу необходимо хорошо прогревать, кирпич просто покрывают глиняно-песчаной смесью – штукатуркой. Для придания сооружению традиционного вида поверхность красят побелкой или специальной белой краской.

Несколько интересных вариантов оформления:

Галерея изображений

Фото из

Традиционный материал, хорошо сочетающийся с кирпичом и штукатуркой – дерево. Оно нагревается, но не обжигает. Из деревянных досок обычно делают приступки и полати

Часто оштукатуренные и побеленные фасад и стенки украшали росписью, характерной для определенной местности и включающей флористические узоры, изображения птиц и зверей, сказочных персонажей

Печь с отделкой из традиционной штукатурки и контрастной плитки выглядит эффектно и аккуратно. Цвет плитки обычно выбирают в зависимости от интерьера и оформления стен

Золочение отдельных элементов нехарактерно для древнерусской культуры, но в современном дизайне печей также используется. Необычен и угловой мягкий «диванчик»

В декоративном оформлении участвует керамическая плитка, деревянные панели для приступков и текстиль. Правильно подобраны и дверцы топок, выполненные из чугуна и окрашенные в черный цвет

Топка выполнена в виде камина, что не противоречит общей конструкции – горнило также можно использовать и в качестве варочной камеры после прогорания поленьев

Великолепный образец использования изразцов – керамических плиток разнообразной формы, украшенных узорами. Лучший материал для покрытия деталей – специальная термостойкая эмаль

Существуют и простые варианты, без оштукатуривания и декоративных элементов. Средством декора служит сам красный кирпич, из которого выполнена кладка

Деревянная отделка и полати

Национальная роспись по побелке

Глянцевая керамическая плитка

Элементы позолоты в оформлении

Лежанка с комбинированной отделкой

Современная печь-камин

Частичная изразцовая облицовка

Вариант без штукатурки

Оформление может быть любым, все зависит от материальных возможностей, фантазии владельца и умений мастера. Однако нужно помнить, что не все материалы выносят нагревание, а некоторые – например, гранитные и мраморные плиты – смотрятся слишком пафосно и просто не вписываются в концепцию «народного» искусства.

Популярные виды печей

На протяжении веков конструкция русской печи видоизменялась и совершенствовалась. Некоторые мастера-инженеры добавляли новые элементы, чтобы увеличить теплоотдачу или ускорить/замедлить процесс горения дров. Зная, как устроена и работает русская печь, можно вносить изменения без потери ее функциональности.

Рассмотрим несколько модификаций русской печи, которые активно используются при строительстве современных жилых зданий.

Вариант #1 – простая

Основные детали так называемой простой печи – это варочная камера, подпечье и труба. Ничего лишнего, никаких дополнительных элементов, усложняющих конструкцию.

Такой вариант идеально подходит для сезонного дачного домика, так как занимает немного места и отлично выполняет свое предназначение – обогревает помещение и помогает готовить пищу.

Чтобы топливо сгорало лучше, его укладывают не к задней стенке варочной камеры, а ближе к устью, таким образом горячие газы равномерно нагревают под, стенки и свод топливника

Пищу готовят, располагая посуду также рядом с устьем. Сейчас хлеб выпекают на противнях и в специальных формах, а раньше его просто «сажали» лопаткой на заранее очищенный и выметенный под.

Расчеты подтверждают, что простая печь годится для обогрева домика площадью до 30 м². Если необходимо дополнительное отопление в подпечьи подстраивают подтопок, обеспечивающий нагревание воздуха в наиболее холодной зоне – у пола

Для повышения эффективности нагрева дымоходы подтопков делают отдельными, размещают их у стенок. Подтопок можно устроить и в шестке, оборудовав его чугунной плитой для быстрой готовки и разогрева уже готовых блюд.

Для строительства простой печи потребуется примерно 1610 штук полнотелого кирпича, около 70 ведер кладочного раствора на глине, пара дымовых задвижек, заслонка и самоварник.

Вариант #2 – глинобитная

Основное отличие глинобитной печи состоит в использовании глинобита – глиняного раствора, приготовленного определенным способом. Кирпич применяют только для кладки трубы и пода. На одну печь средних размеров потребуется около 3,5-3,6 м³ хорошо перемешанного, правильной консистенции раствора.

Один из важных показателей глиняного состава – густота. Проверить нужный уровень легко: необходимо сформировать кирпич и положить его центральной частью на палку. Если он сохранит форму и не прогнется – раствор замешан правильно.

Элементы для кладки готовят так: насыпают на ровную поверхность глину и песок слоем около 15 см, затем вырезают из пласта фрагменты нужного размера (обычно шириной 20-25 см) прямоугольной формы. По сути, получаются самодельные кирпичи.

Готовые кирпичики кладут один к другому, постоянно подбивая и выравнивая, затем лишнюю глину удаляют скребком. Важно использовать уровень для проверки горизонтальных и вертикальных поверхностей

Распространенная ошибка начинающих печников – использование воды для смачивание нижнего ряда. Это ослабляет раствор и провоцирует появление трещин. В перерывах верхний ряд защищают от пересыхания: накрывают смоченными в воде и отжатыми тряпками.

Возведенную печь просушивают около недели, затем топят сухими дровами. В процессе нагрева глиняные кирпичи выделяют пар, и «кирпичи» приобретают необходимую структуру. Только дней через 5-6 печь становится готовой к использованию.

Вариант #3 – «Теплушка»

Существует несколько модификаций печей-«Теплушек», которые отличаются размерами и небольшими конструктивными нюансами.

Объединяет все сооружения то, что они нагреваются равномерно, по всей высоте, соответственно, и обогрев производят от пола до потолка. Конструкция продумана так, что поверхность печи примерно в 2,5 раза объемнее, чем у простой русской печи

Преимуществом является и разнообразие применяемого топлива. Кроме традиционных дров можно использовать каменный уголь, кизяк, соломенные брикеты, паллеты. Если сравнить любую из «Теплушек» и традиционную русскую печь, то для первого варианта топлива требуется намного меньше.

Готовка не требует больших усилий. Ее можно начинать готовить после прогорания дров и хранить в разогретом виде еще около суток. Процесс топки при этом занимает небольшой промежуток времени – от получаса до часа.

Два главных конструкционных элемента – камеры: нижняя (отопительная) расположена под подом, в подпечье, а верхняя (варочная) – на уровне пода. Но топку можно осуществлять двумя способами – и через горнило, и через отопительную нижнюю камеру.

Модели печей отличаются размерами. Например, «Теплушка-2» без плиты, но с небольшим водогрейным котлом – 1,68 х 1,29 м, а «Теплушка-4» с плитой, которая встроена в шесток – 1,29 х 1,29 м.

Вариант #4 – «Экономка»

Название печи «Экономка» говорит само за себя – обогревательное устройство просто в исполнении, компактно и экономично. Причем для топки подходят не только дрова с низким содержанием смолы, но и любые другие виды твердого топлива.

Основные размеры:

• длина – 1, 4 м
• ширина – 0,89 м;
• высота до уровня трубы – 2,24 м;
• расстояние от уровня пола до шестка – 0,77 м;
• расстояние от уровня пола до лежанки – 1,4 м.

Конструкция состоит из двух отдельных камер: отопительной, которая находится внизу, и варочной, поднятой выше для удобства эксплуатации.

Несмотря на компактные размеры, существуют варианты «Экономки» с водогрейными котлами или лежанками, а также пристроенными печками с чугунной плитой

Печь оснащена двумя топливниками: один обычно располагают с лицевой стороны, второй – справа. Чугунную плиту размещают так, чтобы она перекрывала сразу оба топливника, но большая конфорка должна находиться над основным, соответственно, малая – над дополнительным.

Не рекомендуется одновременно использовать оба топливника. Обычно большой применяют зимой, для общего отопления, а малый – в теплый сезон, для готовки. Если какой-то из топливников «простаивает», все его дверки (топочная, поддувальная) должны быть закрыты для создания тяги.

«Экономка» хороша тем, что готовкой пищи на поду можно заниматься на протяжении длительного времени после топки. Даже через 10-12 часов в горниле сохраниться нужная температура.

Вариант #5 – конструкции Потапова

В. А. Потапов остановился на двух наиболее эффективных модификациях, отличающихся конструкцией:

1. Прямоугольная печь 0,51х0,64х1,82 м с теплоотдачей 850 ккал/ч в сутки при условии одной топки.
2. Прямоугольная печь 1,16х0,64х1,89 м с теплоотдачей 2400 ккал/ч в сутки при условии одной топки.

Отличительные черты первого варианта – наличие варочной камеры с плитой из чугуна, духового шкафа и вентиляционного отверстия.

Способ топки – по-зимнему, то есть через большой топливник. Газы могут выводиться различными способами: через стенной дымоход, насадную или коренную трубу

Количество вьюшек и задвижек может быть разным, их наличие легко комбинируется. Для строительства этой модификации требуется 260 штук полнотелого кирпича и примерно 12 ведер раствора на глине.

Второй вариант печи привлекателен тем, что работает на разных видах твердого топлива. Но при использовании антрацита или каменного угля при строительстве учитывают следующие нюансы: колосник опускают ниже обычного ряда, а все нагревающиеся части камер кладут из огнеупорного кирпича. Всего требуется 580 штук красного кирпича и 20 ведер глиняного раствора.

Существует простой способ увеличить теплоотдачу сооружения: необходимо повторить последние ряды, за счет чего увеличивается высота. Если задействована перекрыша, то потолок над ней необходимо оштукатурить.

Вариант #6 – конструкции Волкова

И. Ф. Волков усовершенствовал отопительно-варочную печь, функционирующую не только от дров, но и других видов твердого топлива. Размеры: 0,89х1,02х2,24 м. Если топку производить один раз в день, суточная теплоотдача составит 2260 ккал/ч.

Печь Волкова подходит для обогрева 1-2 помещений в небольшом частном доме. В ней одновременно можно приготовить ужин на семью из 5-6 человек

Используются оба традиционных способа топки: зимний и летний. Движение горячих газов и распределение тепла регулируют задвижками. Если топить по-летнему, то газы нагревают и плиту, и духовку, и водогрейную коробку.

Для строительства требуется примерно 520 штук красного кирпича и 20 ведер раствора. Для горнила потребуется примерно 50 кг огнеупорной глины.

Сушильные решетки и дверцы можно изготовить самостоятельно или купить в специализированном магазине. Покупные изделия из чугуна выглядят более презентабельно и являются элементом интерьерного декора.

Вариант #7 – «шведка» Буслаева

Компактная тонкостенная печь К. Я Буслаева любима владельцами частных домов за хорошую теплоотдачу, которая при двух топках в сутки достигает 4500 ккал/ч.

Высота сооружения – 2,10 м, длина и ширина – 1,16х0,9 м. Тонкость стенок обеспечивает один слой кирпича, установленного на ребро

Необходимые условия возведения обогревательного устройства:

• заранее вымоченный кирпич;
• прочный фундамент;
• тонкие, качественно обработанные швы.

Подходят различные виды твердого топлива – уголь, дрова, брикеты, паллеты.

Варочная камера имеет особое строение: чтобы обеспечить выход пара при готовке блюд, она оснащена отдельным вентиляционным каналом.

В конструкцию, кроме топливника, варочной камеры и поддувала, входят также духовка и печурка для сушки. Еще две печурки, поменьше, предназначены для хранения столовых приборов и кухонной утвари

Сильнее всего нагреву повергаются топливник и варочная камера, соответственно, их обычно выкладывают огнеупорным кирпичом.

Для строительства требуется: 550 штук кирпича, около 40 ведер глиняного раствора, а также дверки (топочная, поддувальная, для варочной камеры), колосник, вьюшка, коробка для духовки, чугунная плита, задвижки.

Подробные списки материалов с размерами и порядовками представленных видов русских печей можно отыскать в специализированной литературе.

Выводы и полезное видео по теме

Традиции в устройстве печей:

Обзор русской печи с облицовкой:

Этапы строительства:

Пуск печи – первая растопка:

Устройство внутренних деталей русской печи, элементы декора, дополнительные пристройки  для эффективного обогрева, готовки и интерьера – важно буквально все. А это значит, что перед возведением обогревательного устройства необходимо продумать каждую мелочь – от места расположения до используемых материалов.

Самостоятельно заниматься кладкой, особенно новичкам, не рекомендуем. Лучше заручиться поддержкой опытного мастера-печника.

Мини русская печь своими руками: порядовка и пошаговая инструкция

Кирпичная печь является одним из эффективных приборов, применяемых для обеспечения обогрева жилища. При этом она не только отапливает помещение, но и создаёт в нём необыкновенно уютную атмосферу, не сравнимую с той, которую способен обеспечить электрический или газовый обогреватель.

Для этого не обязательно возводить конструкцию больших габаритов. Малая русская печь займёт намного меньше полезной площади чем классическая модель, а обогреет помещение ничуть не хуже, и при этом они более экономична в отношении расхода топлива.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади.  Этот прибор не имеет лежанки, зато обладает двумя топливниками:

• первый — большой топливник находится ближе к передней стенке. Он используется для отопления в осенне — зимний период и для выпекания различных блюд;
• второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу.  Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

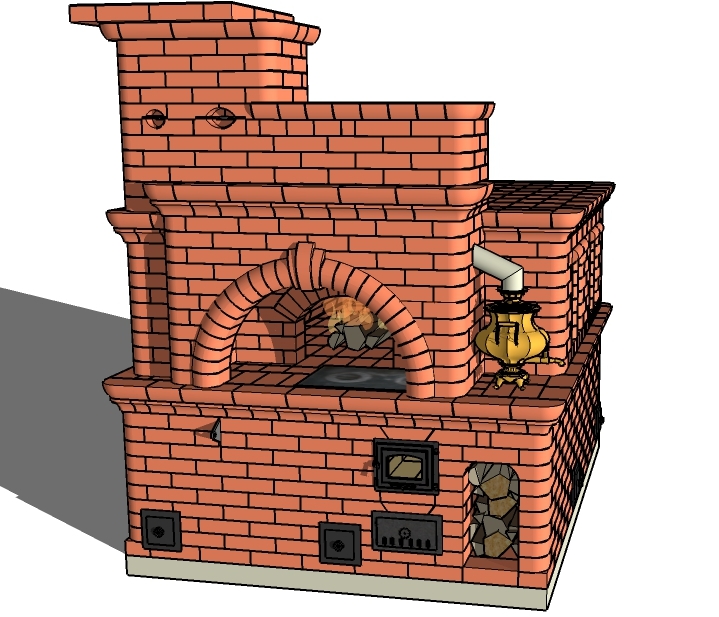

Пример малой русской печи

к содержанию ↑

Материалы и их количество

Для возведения маленькой русской печи своими руками нужны следующие стройматериалы и печная фурнитура:

№ п/п	Наименование материалов	Ед. измерения	Количество
1	Красный огнеупорный кирпич	Тыс. шт.	0,75
2	Жирная глина	кг	150
3	Мытый речной песок	кг	300
4	Колосники	шт.	2
5	Задвижка	шт.	2
6	Дверка для топливника	шт.	2
7	Дверка для поддувала	шт.	2
8	Дверца для прочистного люка	шт.	3
9	Варочная панель	шт.	1
10	Асбестовый шнур	м	16
11	Проволока	м	6

к содержанию ↑

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

• штыковой лопаты;
• ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
• совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
• кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
• молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
• расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
• шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
• пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
• правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

• пузырькового уровня;
• отвеса;
• угольника;
• рулетки.

к содержанию ↑

Приготовление раствора

При замесе кладочного раствора используют глину с низким содержанием песка — жирную и песок в пропорции 1(г) :2(п). Глину предварительно на сутки замачивают в воде, затем протирают её через сито для того, чтобы удалить из неё инородные включения. Песок должен быть сухим, его также нужно просеять. Воду в смесь нужно добавлять в таком количестве, чтобы готовый раствор по консистенции соответствовал густой сметане.

Однако приобретённая глина может несколько отличаться по жирности. Поэтому лучше предварительно провести пробный замес небольшой порцией в трёх вариантах и изготовить из этих составов лепёшки. На каком из образцов через три дня будет меньше трещин, тот вариант пропорций компонентов и нужно брать за основу при изготовлении всего объёма кладочной смеси.

к содержанию ↑

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

• ширина — 130 см;
• длина — 150 см;
• высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

• цемента М400 — 0,97 т;
• песка — 1,6 м³;
• щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

• копают котлован глубиной 1,75 — 1,8 м;
• уплотняют дно и отсыпают слой щебня в 15 см;
• устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
• монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
• заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
• выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

к содержанию ↑

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

• укладывают 1-й ряд кирпичей на сухую, без применения раствора;
• со 2-го по 5-й — кладут поддувала обоих топливников и устанавливают их дверцы;
• 6-й — монтируют решётки колосника для двух топливников;
• 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
• 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
• 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
• 12-й — укладывают чугунную плиту;
• 13-й и 14-й — продолжают кладку согласно порядовке;
• 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
• 16-й и 17-й — продолжают формировать варочный отдел;
• 18-й — перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
• 19-й — формируют сборный канал, суживают отверстие перетрубья;
• 21-й — закладывают основу вентиляционного канала;
• с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
• с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
• 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
• 30-й — соответствует чертежу;
• в 31-ом и 32-ом — выкладывают перекрышу;
• в 33-ем — кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

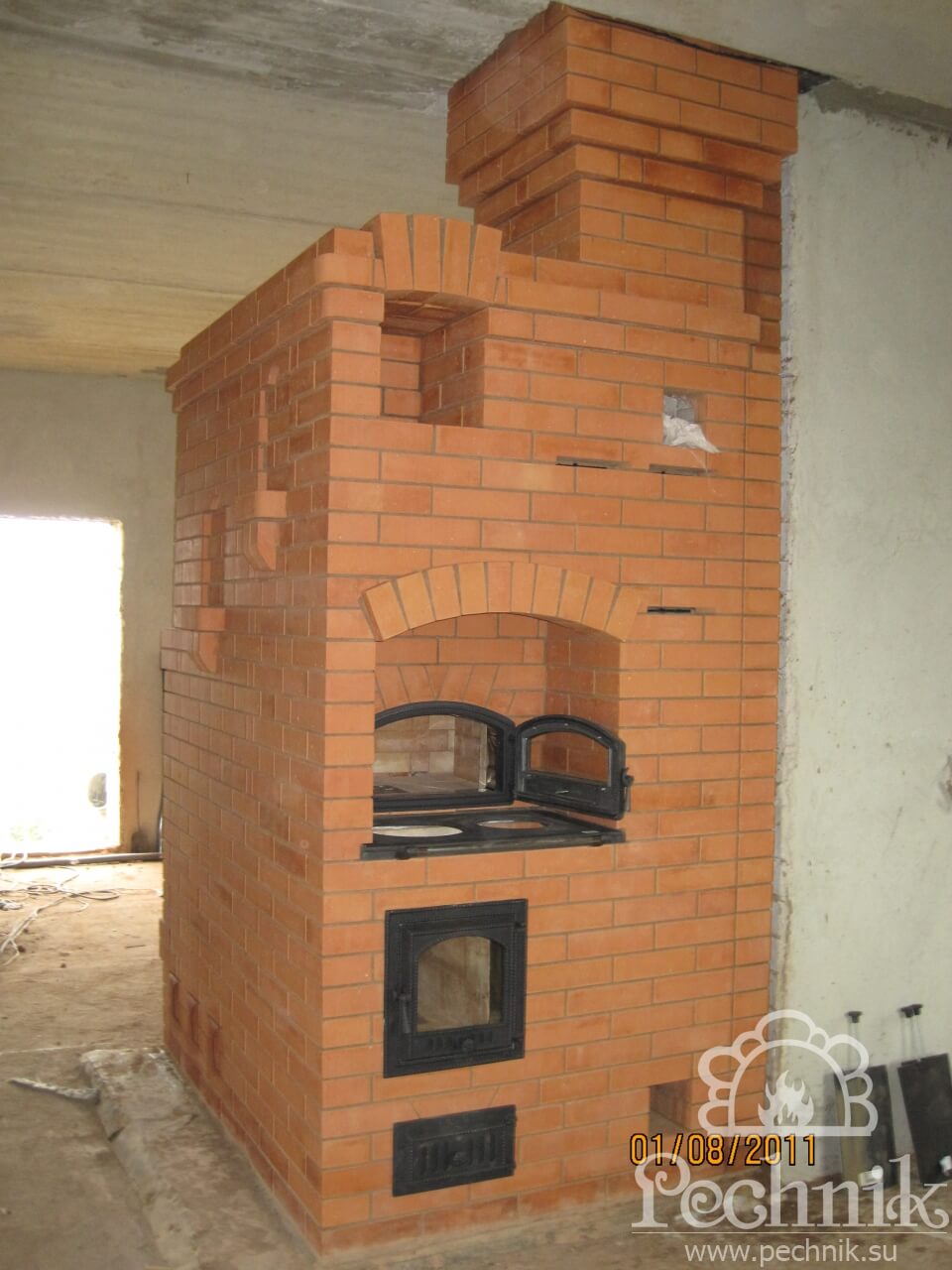

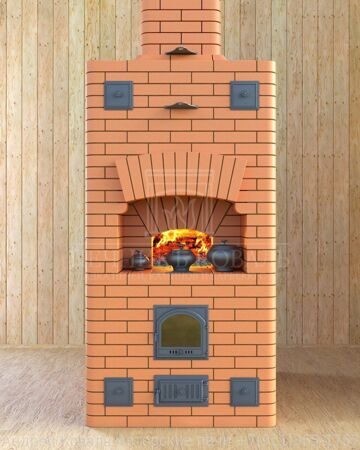

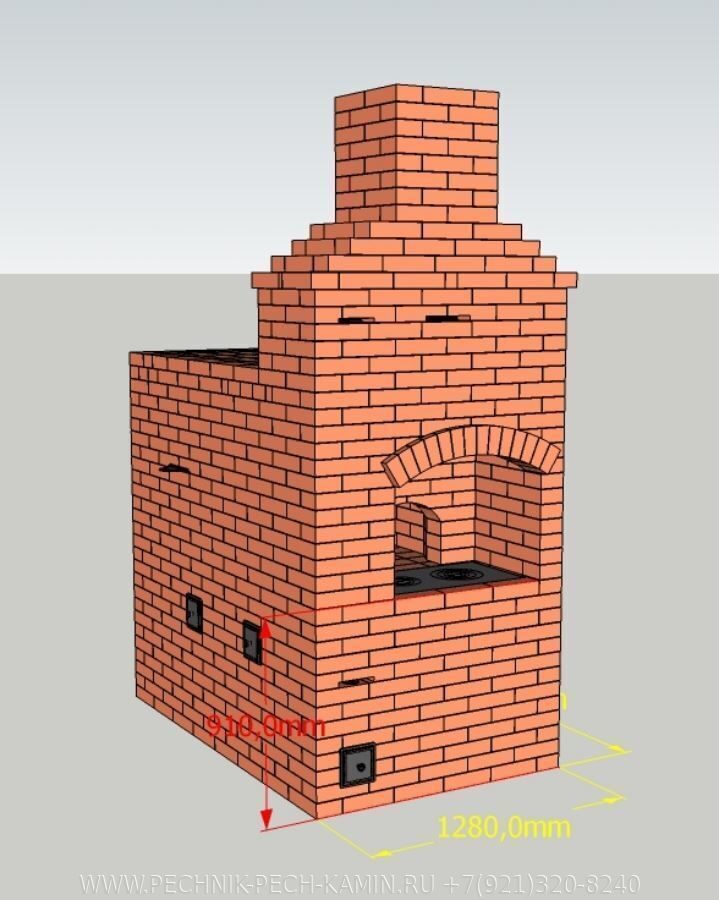

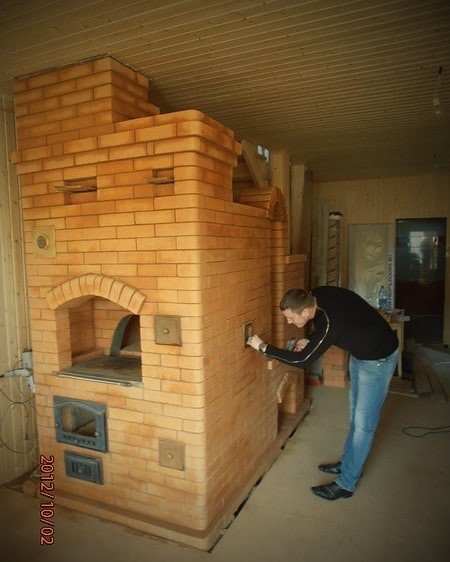

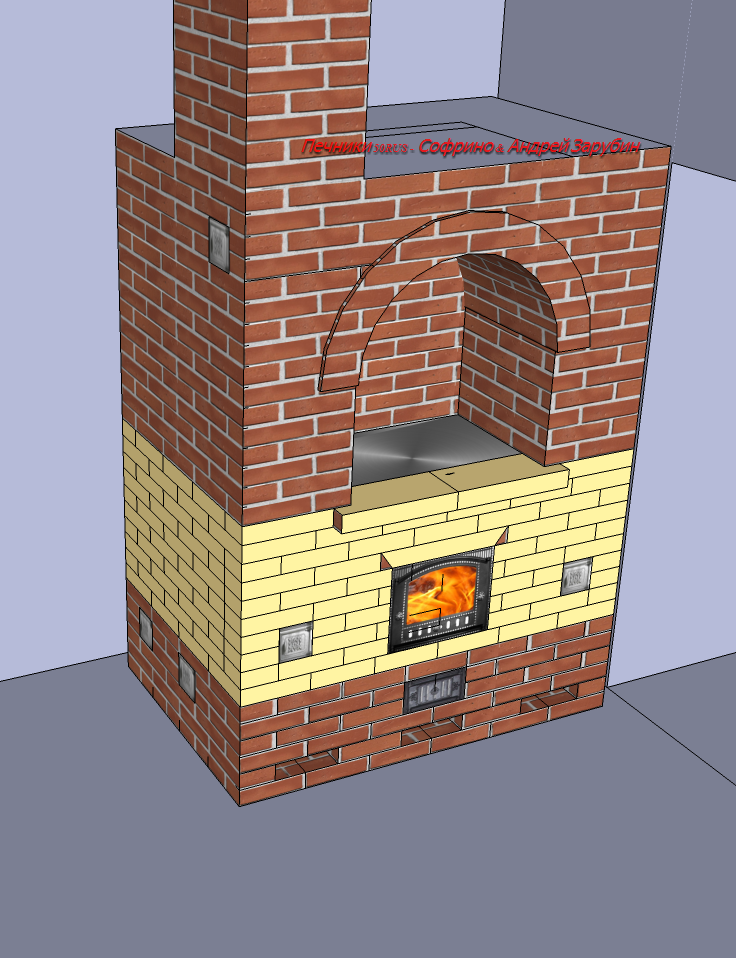

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

к содержанию ↑

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

к содержанию ↑

Вывод

 Мини русская печь своими руками возводится достаточно быстро. Она имеет простую конструкцию, в которой не предусмотрены сложные переходы в кирпичной кладке с переменным размером сечения каналов, как в традиционной модели русской печи. При этом её  КПД  достигает 90%.

Русская печь: постройка, эксплуатация и отопление — Печи — Статьи по печному делу

Содержание: Выбирая источник тепла для наших загородных домов, мы, несмотря на эволюцию отопительных систем, по-прежнему пользуемся «услугами» традиционной русской печи, при этом, во многих случаях, даже не представляя себе, что такое настоящая русская печь из кирпича. Для этой категории обывателей мы попытаемся представить информацию, рассказывающую об особенностях конструкции и функционирования подобного отопительного устройства. Отопление Для начала, скажем, что традиционная русская печка – это отопительная конструкция, в качестве теплоносителя использующая дрова и различные древесные материалы. Строительство русской печи производится посредством обычной кирпичной кладки, впрочем, ее конструкция довольно сложна и подразумевает наличие целого лабиринта ходов, через которые выходит дым и проходит тепло, согревая внутренние помещения дома. Для регулировки подачи тепла и вывода дыма, а также контроля силы тяги в русской печи используются две специальные заслонки.   Русская печка с подтопком (Полный прогрев) №01 Размер 1,30 на 1,45. Предназначена для обычного крестьянского дома. Кирпич ручной формовки «Донские зори»     Подобные печи не должны располагаться вблизи газовых и электрических котлов. Данное отопительное устройство необходимо оборудовать дымоходом, чтобы удалять остатки продуктов сгорания наружу. Эта печка должна стоять в таком месте (центр дома), чтобы обогревать всю площадь помещения. В небольшом доме печь строится на кухне, где в ней готовят еду и пекут пироги. Эксплуатация Традиционная русская печь – это не просто отопительная конструкция. В старину, на такой печи мылись, прогревали тело, избавляя организм от различных заболеваний. На печи очень приятно было спать, особенно, с наступлением морозов. Помимо этого, русская печь издавна помогала нашим хозяйкам готовить вкуснейшие блюда. Те, кто хоть единожды пробовал первые блюда, блины, картофель, мясо и т.д., приготовленные в печи, всегда подчеркивали разницу во вкусовых качествах блюд, приготовленных в печи и разогретых в микроволновках, на плите, приготовленных в духовке, причем, преимущество в данном «соревновании» всегда оставалось за русской печью. Классическая русская печка №2 1,30м х 1,30м Имеется место для дров и печной утвари     Наиболее сложной конструкцией является классическая русская печь. Топится дровами. В ней можно приготовить очень вкусную еду, а зимой спать на лежанке. Эксплуатация русской печи, видео: Готовка По простоте своего устройства и удовлетворительности для всех потребностей крестьянского быта, русская печь не может-быть заменена никаким другим прибором. Во время топки она нагревает чугунок с водой, поставленный в устье печи и обхватываемый пламенем, направляющимся в трубу над шестком печи. По мере обугливания дров вдвигают в печь горшки с пищей, потом загребают жар в загнёту, и выметают печь помелом, загружают хлеб, закрыв устье заслонкой. Заслонка не прислоняется плотно к устью, что-бы через щели выносились в трубу выделяющиеся из хлеба пары. Обычно заслонку закрывают рано, с большим количеством крупного, не прогоревшего угля, отчего стенки и свод печи сильно нагреваются, а угар выносится в трубу, через щели заслонки. Когда угли окончательно прогорят, тогда закрывают трубу вьюшкой. Приготовляя пищу, нагревая избу, просушивая хлеб в зернах, высушивают одежду и служа горячим ложем, русская печь заменяет крестьянину очаг, пекарную, сушильную и голландскую печь с лежанкой. Она же и вентилирует избу, когда труба не закрыта, сохраняя в себе запас теплоты при закрытой заслонок. Русская печь с боковым многоканальным щитком и подтопком с плитой (6 на 6 кирпичей) №3 Преимущественно колпаковый тип горения в русской печи. Для использования печи в летнее время предусмотрен режим летнего хода (регулируется задвижками).     Печная фурнитура и кирпич: кирпич полнотелый керамический (М200 «Донские зори») 1200 шт; кирпич огнеупорный ШБ8 (Баравичи) 300 шт; дверка поддувальная 1шт; дверка прочистная 4шт; колоссниковая решетка 1 шт; дверка топочная 1 шт: плита двухконфорочная (700-400 мм) 1 шт; задвижка дымовая 3 шт; Такое строение будет служить долгие годы. Топливом для этого источника подачи тепла могут служить дрова, брикеты и уголь. Бывает что некоторые люди готовят пищу и пекут хлеб в обыкновенных голландских печах. Это доказывает, что выход дыма в щит русской печи не составляет существенные её условия, поэтому оставив шесток и убрав над ним щит, дать выход дыму в хайло, устроенное в своде печи у её очёлка, закрываемая, вместо заслонки, плотными створными дверцами. Из хайла дым пойдет в винтовые (горизонтальные) обороты и потом уже выйдет в дымовую трубу, закрываемую вьюшкой. Когда она закроется по окончании топки, тогда жар печи будет стоять в её оборотах, а это не нужно для выпечки хлеба. В этом случае, при открытой вьюшке, хайло должно быть закрыто задвижкой. Нет сомнения, что такое устройство печи значительно сократит расход дров и может быть с пользой применено в деревенских кухнях. Преимущество И главное преимущество подобной печи – ее способность долгое время поддерживать тепло в доме. Учитывая мягкие русские зимы в Европейской части России, вам вполне достаточно будет протопить печь с утра, дабы она весь день поддерживала весьма комфортную температуру внутри помещений дома. Рекомендации Классическая русская печь – это уникальная конструкция, которая может обогреть дом в самый лютый мороз, обеспечить теплом наше тело и вылечить от различных заболеваний наш организм, обеспечить наши столы вкуснейшими блюдами. Строительство русской печи – это рекомендованное для всех домовладельцев мероприятие, ведь даже если вы не планируете использовать ее в качестве основной системы отопления, русская печь своим присутствием сможет без труда украсить интерьер вашего жилища.   Постройка По размерам русская печь многим покажется очень большой. Она объёмнее не только «голландок» или «шведок», но и «комбайнов», совмещающих в себе печь с камином. Кроме того, топка русской печи расположена высоко (около 80 см от пола) и нижняя часть печи (подпечье) не прогревается. Это приводит к тому, что в комнате не происходит вертикальной циркуляции воздуха, который расслаивается, и в результате холод скапливается у пола, а тепло у потолка. Поэтому на печи лежать жарко, а спрыгнешь с лежанки и… как будто нырнул в прорубь. Возникают у современных застройщиков к русской печи и другие «претензии». Но есть и рьяные защитники русской печи. Они полагают, что за возможность полежать на тёплой печи, погреть косточки можно пожертвовать лишней охапкой дров, которых в России пока хватает. Или, что каша и щи, приготовленные в печи, не идут ни в какое сравнение с тем, что можно приготовить на газовой или электрической плите. А уж про пироги из русской печи, про топлёное молоко и тому подобные радости жизни — о них защитники традиционных устоев могут говорить часами. А для более эффективного обогрева помещения к русской печи можно пристроить подтопок. К тому же и усовершенствованных типов печи известно много. Например, ещё в 1927 г. Наркомзем СССР объявлял Всесоюзный конкурс на проект русской печи улучшенной конструкции. И участвовали в этом конкурсе не рядовые печники. Так, призовые места заняли печи, разработанные настоящими специалистами: одна — во Всесоюзном теплотехническом институте имени Дзержинского и вторая — инженером-металлургом печником В.Е. Грум-Гржимайло и изобретателем И.С. Подгородниковым. Вторая стала прародительницей известных «Теплушек» с нижним прогревом. Кроме того, уже в те времена подвергалось сомнению и утверждение о малой эффективности русской печи. Чтобы выяснить фактический её кпд, в 20-е годы XX века были проведены специальные испытания. Результаты оказались интересными — даже традиционная русская печь согласно новым расчётам имеет кпд, равный 68%. А у печи с нижним прогревом эффективность использования топлива достигает 80%! Эти доводы привели в последнее время к тому, что людей, готовых строить в своих загородных домах русские печи, становится всё больше. И русская печь постепенно занимает своё, пусть и скромное место в ряду «шведок», «голландок», каминов и современных печей промышленного производства. Свою печь мы хотели построить максимально традиционной. Основной материал — рядовой полнотелый кирпич марки 100 под штукатурку. Правда, топки обложены шамотным кирпичом Ш-8, а свод сделан из шамотного клиновидного кирпича марки Ш-47, чего раньше, конечно же, не делали. Для украшения печи была сделана полочка (как у каминов) над проёмом варочной камеры подтопка, спилены угловые наружные кирпичи, расширена для симметрии распушка, а вход в подпечье оформлен аркой. Главным украшением, однако, стали изразцы, на которых изображены мифические существа. В шестке установили плиту подтопка, тепловой щиток которого расположен вдоль одной из сторон русской печи. Второй стороной печь примыкает к стене дома. Как и положено, здесь устроена холодная четверть, что сделало лежанку на полкирпича шире (её ширина и длина —115 см). Размеры лежанки были выбраны максимально большими — ограничителем служил лишь старый фундамент,оставшийся от давно разобранной русской печи — расширять его мы не предполагали. Не удалось, к сожалению, найти место для печурок, которые не только являются украшением печи, но и несут утилитарную функцию — нет места лучшего для сушки рукавиц. Место для печурок «перегородил» щиток подтопка. Свод топки немного (на 5 см) поднят к задней стенке. Это вместе с небольшим уклоном в ту же сторону пода создаёт лучшие условия для горения. Но под, по просьбе хозяйки, был оставлен горизонтальным — сказалась привычка готовить на ровной плите. Для прочности кладка около свода в нескольких местах стянута шпильками Мб, а наиболее горячие ряды подтопка стянуты вязальной проволокой. Главной сложностью в последнем случае был процесс натягивания проволоки — она то повисала, то рвалась. Для натяжения мы приматывали проволоку к саморезам, вставленным примерно на четверть в просверленные заранее в кирпиче отверстия. Саморезы устанавливали с небольшим наклоном головками друг к другу. По мере вкручивания проволока натягивалась как гитарная струна. Главное здесь — правильно рассчитать длину проволоки и надёжно примотать её на шурупы (обязательно по часовой стрелке — в направлении закручивания, чтобы она не ослабла при натяжении). Опалубку (кружало) под свод сделали полностью разборной. Это помогло после просушки легко разобрать и вытащить опалубку частями. Чтобы вытащить сбитую опалубку, пришлось бы помучиться. А выжигать опалубку опасно — можно ненароком перегреть свод при первой топке. После просушки и оштукатуривания печь побелили клеевой побелкой. Русская печь со щитком Но при всей своей полезности и применимости к быту крестьянина, она не имеет никаких выгодных условий относительно экономии топлива, отправляя продукты горения прямо в дымовую трубу, тогда-как голландская печь большую часть теплоты, заключающейся в них, удерживает в своих дымооборотах. Температура дыма, выходящего из трубы печи, должна быть выше температуры дыма, выносящегося из курной избы. Отчего же так понижается температура дыма в простой русской печи? Дым, выйдя из безтрубной печки, распространяется по избе и, смешиваясь с большим количеством воздуха, охлаждается. Тоже самое происходит и в щите русской печи, снабженной кирпичной трубой. Но. дым, пониженный в своей температуре от встречи и смешения в щите с избным воздухом, притекающим к топливу и в тоже время выносящимся в атмосферу вместе с дымом, не может проходить, до входа в трубу, такую длину оборотов, какую позволяет устройство голландской печи, в которой воздух притекает к топливу в передней, а дым вытекает в задней части топливника.  Если-бы русская печь была действительно русским изобретением (в чем заставляют нас сомневаться немецкие писатели), то мы должны-бы были сознаться, что отдаленные наши предки инстинктивно понимали законы науки не хуже нас. При всем нашем прогрессе, и натурализме мы не придумали ни одного нагревательного прибора, в котором воздух и дым входили бы и выходили в одно и тоже отверстие. Теоретик, не видевший русской печи в действии, а смотря только на её чертёж, сказал бы, что избной воздух пойдёт прямо в трубу, не заходя в сторону, т. е. в топливник печи. Что-же, в самом деле, заставляет его туда заходить? Мы затруднились бы на это отвечать, не поразмыслив немного: сухая растопка, которой затапливают печь, быстро обращаются в уголь и углерод, по своему родству с кислородом воздуха, как бы, притягивает к себе последний. При их соединении выделяется теплота, от которой возвышается температура воздуха в топливнике печи. Разряженный теплотой воздух стремится кверху, т. е. вылетает через верхнюю часть печного устья в дымовую трубу и в то-же время замещается комнатным, более тяжелым воздухом, втекающим в топливник через нижнюю часть устья. Неужели случай указал это человеку? Полагаем что нет, и думаем что постепенное развитие и человека привело отца к изобретению крючка, а сына — петельки! Как в русской печи и притечение воздуха в топливник и вытекание из него дыма происходят в одном и том-же отверстии (устье печи), то дальнейшее охлаждение дыма, посредством оборотов, делается не удобным по легкости выхода дыма в избу при малейшем сопротивлении ветра. Не смотря на все неблагоприятные обстоятельства для устройства оборотов в русской печи, можно выделять теплоту из дыма, разделяя его, при выходе из под щита, на несколько струй посредством кирпичных каналов, расположенных на своде печи. Из них втекает дым в общий боров, а из него в коренную дымовую трубу. Ширина каналов, для избежания засора, не должна быть менье 12 см. Это даёт возможность делать над ними, вместо свода, перекрышку, состоящую из 3 рядов кирпича. Толщина печного свода должна быть также не менее одного кирпича для устранения его охлаждения. Когда нет коренной дымовой трубы, тогда, разделив щит стенкой и пустив дым через хайло в каналы, можно обратить его, через другие два винта, в половину щита, заделанную снизу и служащею основанием трубе. Русская мини-печь Особенности этой печи в том:, что она имеет небольшие размеры и отдельную топку с варочной плитой. На 3-м ряду кладки установлены дверца поддувальная и 2 дверцы для чистки. На 5-м ряду размещен колосник. На 6-м ряду — топочная дверца и 4 стальные полосы для опоры кирпичей перекрытия под дрова. С этого ряда начинается футеровка топки кирпичами, установленными на ребро (3 ряда). На 10-м ряду установлена варочная плита и стальной уголок 40×40 мм в качестве защиты от сколов передних кромок кирпича при эксплуатации печи. С 11-го ряда укладывают кирпичи на ребро,формируя горнило русской печи (3 ряда). На 13-м ряду установлены еще две дверцы для чистки горизонтальной части дымохода. С 15-го ряда устанавливают 2 кирпича «домиком» для формирования чела (см. вид А).  На 18-м и 26-м рядах уложены по 2 стальные полосы длиной 60 см для опоры кирпичей свода хайла. Похожие публикации:   Печи из кирпича «ТЕПЛУШКИ» Кладка русской печи Печи кузнецова

схема строительства, принцип работы, варианты порядовки

Содержание статьи:

Старинная русская печь – это эффективное устройство для обогрева дома в деревне и приготовления пищи. Устройство можно собрать своими руками, используя чертежи, фото, описание и инструкцию. Конструкция несложная, но нужно учитывать все нюансы и особенности укладки обогревательного устройства. Печные работы должны соответствовать нормам, установленным СП и СНиП.

Классификация печей

Русская печь с лежанкой и местом для приготовления и подогрева пищи

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

• Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
• Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
• Нестандартная. Обычно применяется для установки в бане.

По устройству русские печи делят на традиционные и современные. В традиционной конструкции есть непрогреваемая нижняя часть и полое подпечье для хранения дров и утвари. Современная печь отличается расширенным функционалом, подогревом нижней канальной части. Наверху устанавливают варочную панель и гриль.

Разновидности русских печей

Русская печь с камином

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Устройство с барбекю считается современным вариантом конструкции для улицы. Вместо классической варочной панели устанавливается решетка для приготовления пищи на открытом огне.

Преимущества и недостатки

Основное преимущество русской печи в том, что она долго остывает

К плюсам русской печи относят следующие свойства:

• Долговечность. Кирпичная конструкция при соблюдении условий эксплуатации прослужит десятки лет.
• Высокая степень пожарной безопасности.
• Приготовление пищи происходит без прямого контакта с огнем.
• Печь медленно остывает.
• Широкий функционал современных моделей.
• Невысокая стоимость. Связано с простотой конструкции и отсутствием автоматики.
• Можно построить своими руками. Предварительно создается проект будущей печи, а затем выполняются работы по укладке.

Недостатки следующие:

• Невысокий КПД (около 30%) по сравнению с современными отопительными устройствами, у которых КПД превышает 90%.
• Неэкономичный расход дров.
• Неравномерность прогрева помещения. Разница между верхней и нижней точкой может составлять 20°С.
• Неравномерность прогорания топлива. Дрова в разных частях печи горят с разной силой.
• Невозможно наблюдать за процессом приготовления пищи.

После изучения положительных и отрицательных качеств русской печи можно решать, сделать ее в доме или нет.

Самостоятельная сборка

Устройство русской печи

Чтобы собрать прибор своими руками, нужно знать устройство русской печи. Складывать обогреватель нужно из кирпичей и других прочных материалов с высокой стойкостью к горению.

Основным элементом является горнило. Это топка, состоящая из свода и пода снизу. Под нее укладываются дрова и ставится посуда с едой для готовки. Проем в горниле – это устье. В задней стене также есть проем, который носит название окно шестка. Они образуют между собой пространство – шесток, в которое ставится горячая пища для сохранения температуры. В шесток входит перетрубье, где собирается дым, а над ним – хайло, которое покрывается вьюшкой. Она ограничивает проникновение холодных воздушных масс в печку. Перетрубье закрывается специальной задвижкой, благодаря которому регулируется тяга в дымоходе. Для хранения утвари под шестком есть отделение. Также в нижней части есть подпечье, в котором можно хранить дрова.

После знакомства с конструкцией деревенской русской печки начинаются подготовительные, а затем монтажные работы. Алгоритм сборки русской печки своими руками с чертежами представлен в виде пошаговой инструкции.

Выбор кирпича

Подбор материалов для печи является важной задачей, так как они должны соответствовать правилам пожарной безопасности. По этой причине каждый элемент строения выполняется из своего материала. Для кладки печи и дымохода используют глиняный кирпич. Для пода и свода – тугоплавкий или огнеупорный кирпич. В качестве облицовочного материала выступает штукатурка, изразцы, натуральный камень. Для огнезащитной изоляции выбирают глиняный кирпич, асбестовый картон, асбестоцементные плиты и другие огнеупорные материалы.

Для создания дымоходной трубы применяется раствор на основе цемента или песка и извести. Его можно замешать самостоятельно или купить готовую смесь в магазине.

При покупке важно следить за качеством материалов. Кирпич должен иметь точные размеры, поверхность без сколов и инородных включений. Глину лучше выбрать красную. Песок покупают мелкозернистый с размерами частиц не более 1,5 мм.

Инструменты

Мастер должен иметь следующий набор инструментов:

• линейка;
• карандаш;
• мастерок;
• уровень;
• отвес;
• кирка;
• резиновая киянка;
• болгарка;
• ведро для раствора;
• миксер в случае самостоятельного замешивания смеси;

Все инструменты можно купить в строительном магазине.

Выбор места для печи

Вариант размещения

Перед началом работы необходимо выбрать место установки печи. Учитываются следующие факторы:

• Фундамент. Он может создаваться отдельно под печку и быть уже готовым. Обязательно делается слой гидроизоляции для увеличения срока службы и эксплуатационных характеристик.
• Свободное прохождение дымоходом перекрытий. Трубы не должны повреждать и задевать существующие несущие конструкции.
• Удобство расположения. Пользователь должен без проблем подходить к печи и использовать ее по назначению.
• Соблюдение противопожарных расстояний. Перед окном шестка ставится лист металла 700×500 мм. От печи до сгораемой стены должна быть дистанция, равная высоте печи. От шестка до противоположной стены должно быть минимум 125 см. Металлические балки рядом с дымоходом должны быть удалены на 130 мм минимум от внутренней поверхности.

Соблюдение этих рекомендаций поможет выбрать лучшее место для русской печи.

Пошаговая инструкция по возведению печи

Порядовка русской печи

Работу по созданию отопительного устройства лучше проводить в теплую погоду. Если же монтаж выполняется в холодное время года, нужно следить за температурой материалов – она не должна превышать 5°С.

Алгоритм укладки русской печи или грубки:

• На фундамент кладется два ряда кирпичей. Между ними должен быть слой гидроизоляции.
• Глиняный кирпич смачивается водой. Первый ряд начинается с уровня чистого пола. Выкладывается цельными кирпичными блоками. Толщина швов – до 5 мм. Все кладки проверяются строительным уровнем.
• Укладка второго ряда. Необходимо оставить промежуток для подпечья. После укладки второго ряда вертикальность поверхности контролируется при помощи отвеса.
• Между 3 и 4 рядом делается перевязка по углам. Четвертый ряд кладется цельными кирпичами.
• После пятого ряда выкладка производится по подготовленной деревянной опалубке для свода подпечья. В восьмом ряду кладется последний ряд свода из стесанных кирпичей.
• Укладка стенок в один кирпич с перевозкой до 10 ряда.
• В 12 ряду создается под. Его делают из огнеупорных кирпичей. Зазоры засыпаются песком.
• Укладка горнила. Швы должны быть не толще 3 мм. Сначала укладываются на ребро по внутреннему периметру. После 16 ряда выкладывается свод горнила.
• Укладка окна шестка. Он должен выглядеть как арка.
• При создании 20 ряда возводятся стенки печи с уменьшением пространства над шестком.
• В 22 ряду укладываются канал самоварника.
• 23 ряд – делают место для скопления сажи.
• 25 ряд кладут аналогично 10 с перевязкой швов. Над шестком формируется перетрубье.
• 29 ряд – соединение канала самоварника с перетрубьем.
• В 32 ряду перекрывается перетрубье с помощью цельного кирпича. Нужно оставить одно отверстие, которое потом закрывается задвижкой.
• Кладка дымохода.

Через 5-6 дней после полного высыхания раствора можно снимать деревянные опалубки. Собранной печкой можно использоваться.

Русская печь по лучшей цене — Отличные предложения на русскую печь от мировых продавцов русских печей

Отличные новости !!! Вы попали в нужное место для русской печи. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая русская печь в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили русскую печь на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в русской печи и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести russian cabin по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как приготовить борщ — Русский рецепт борща

Борщ — знаменитый суп во многих российских семьях, а также во многих странах Восточной и Центральной Европы.Рецепты борща разнообразны, но основными ингредиентами всегда являются овощи (в основном свекла) и сметана. Свекла, из которой готовят борщ, придает супу фирменный насыщенный красновато-фиолетовый цвет.

Состав

• 4 кварт. вода
• 14 унций. говяжий бульон
• 1 небольшой кочан
• 5 крупных картофелин
• 1 крупная морковь
• 1 мед. свекла
• 1 мед. лук
• 1 лавровый лист
• 2 столовые ложки томатной пасты
• чеснок 3-5 зубчиков
• зелень (петрушка, укроп и др.))
• сметана

Препарат

1. Отварите говяжий бульон не менее 1,5 часов, процедите бульон через одежду, отделите мясо от кости и нарежьте его.

2. Сырой корень свеклы очистить, нарезать тонкими полосками по два дюйма и тушить полчаса.

3. В кипящий бульон добавить нарезанный кубиками картофель. Когда бульон снова закипит, добавьте тушеную свеклу. Добавьте лавровый лист.

4. Морковь нарезать так же, как корень свеклы, обжарить и добавить в борщ.

5. Лук нарезать, обжарить с двух сторон, добавить томатную пасту. Все перемешать и жарить еще немного.

6. Снимите обжаренный лук с плиты и добавьте пюре из чеснока.

7. Мелко нашинкуйте капусту и добавьте (но не сильно) в борщ, когда картофель почти готов.

8. Накройте кастрюлю крышкой и варите борщ 5 минут. Затем добавить обжаренный лук с чесноком и приправами. Все перемешать.

9. Борщ накрыть крышкой и варить еще 3 минуты. Затем добавьте срезанную зелень.

10. Снять борщ с плиты и оставить открытым.

Советы по приготовлению и подаче борща

1. Сметана подается в отдельной посуде или добавляется в тарелку с борщом непосредственно перед подачей.

2. Вместо говяжьего бульона можно использовать телятину или курицу.

3. Вы также можете натереть свеклу и морковь на шагах 3 и 5 вместо того, чтобы нарезать их тонкими полосками.

Как правильно писать слова Борщ

Борщ по-русски — борщ .Однако буквы щ не существует в английском языке, и вы можете встретить следующие альтернативные варианты написания: борщ , борщ , борщ или барщ .

Задайте их в « русских вопросах и ответах». — это место, где учащиеся, учителя и носители русского языка могут обсудить русскую грамматику, лексику, произношение и другие аспекты русского языка.

Авторские права 2001-2020 MasterRussian.com | Конфиденциальность Политика | Свяжитесь с нами

Большая печь-шатер

Переключить меню

• Сравнить
• Время выполнения заказа
• Перевозка
• Гарантия
• Ремонт
• Возврат
• войти в систему Завести аккаунт

Поиск

• Производительные продукты для бэккантри
• Звоните: (970) 208-8108

Поиск

• Типи Палатки
  • Все палатки типи
  • Рюкзаки охотничьи палатки
  • Палатки Dyneema® Composite Fabric (DCF)
  • Комбинации горячих палаток
  • Палатки Stand Up
    • Все стоячие палатки
    • Типи на 4 человека
    • Красный утес
    • Типи на 6 человек
    • Здание суда
    • Типи на 8 человек
    • Типи на 12 человек
    • Типи на 16 человек
    • Типи на 24 человека
  • Сверхлегкие туристические палатки
    • Все сверхлегкие туристические палатки
    • Силекс
    • Eolus
    • Silvertip
    • Палатка Lil ‘Bug Out
      • Палатка All Lil ‘Bug Out
      • Комбинации Lil Bug Out
      • Компоненты Lil Bug Out Shelter
    • Палатка-пирамида Симаррон
    • Шатры пирамиды
    • Палатки для треккинга
  • Кемпинг Брезент
  • Учить больше
  • Типи аксессуары
    • Все аксессуары Tipi
    • Аксессуары для сверхлегких палаток
    • Гнезда и вкладыши
      • Все гнезда и вкладыши
      • Лайнеры
      • Гнезда
    • Столбы для палаток из углеродного волокна
  • Типи сравнения
    • Все сравнения типи
    • Характеристики убежища
    • Эскизы палаток
    • Приюты в 360 — VR Look Around Views
  • Типи Инструкции

Изготовление консервной печи для боеприпасов

Один способ изготовление патронов Консервная печь Я сделал эту переносную печь как источник тепла для внутри моей холщовой палатки-колокольчика она должна быть идеальной для зимы кемпинг, когда температура опускается ниже нуля.А еще я просто подумал, что будет весело сделать … Люди сделали такие печи разными способами. В основном они используются в холодных климат как Канада и Скандинавия. В следующей статье показаны мои собственной конструкции, учтите, что это первая печка у меня когда-либо производился, я не специалист в области использования и дизайна печи обеспокоены, поэтому дизайн не обязательно может быть лучшим. я хотел поделиться с вами этим проектом, но прежде чем приступить к любому из это сами, пожалуйста, обратите внимание на следующее реалистичное предупреждение: ВНИМАНИЕ: Установка дровяной печи печь внутри тента может потенциально может быть очень опасным.Среди многих опасностей смерть может быть вызвано отравлением угарным газом, если печь плохо сделан и спроектирован, и / или если есть небольшая циркуляция свежего воздуха через вентиляционные отверстия палатки. Пожалуйста, СДЕЛАЙТЕ СОБСТВЕННОЕ ИССЛЕДОВАНИЕ, как следует использовать печь внутри палатки и какие типы палаток подходят и т. д. Не берите это статья как полное руководство по использованию печей в палатках и связанной с ними безопасности соображения.Будьте ответственны за себя и оставайтесь в безопасности! Использование печи Такие маленькие печи нужно кормить достаточно регулярно, что означает что они не могут быть скоплены перед сном, чтобы держать вас тепло всю ночь (что обидно). Вместо этого такие печи используются, чтобы согреться в вечером, чтобы готовить, и, что немаловажно, они обеспечивают теплый, сухой климат в вашей палатке, чтобы сушите одежду и т. д. (что очень важно для зимы жизнь на природе).В длительных зимних поездках влажность имеет тенденцию к накапливаются в вашей одежде, что в конечном итоге сделает вас очень холодно, такие условия могут заставить вернуться в закрытое помещение. Так, палатка и печь создают теплую среду, в которой вы можете повесьте одежду, не допуская попадания влаги. Ночью вы обычно даете огню погаснуть, а затем полагаетесь на хороший спальный мешок, чтобы вы тепло. Оставить бушующую плиту, пока вы спите, может быть опасно…
В моем печном ящике будет боеприпас на 50 кал; это популярный выбор. Я выбрал версию Fat 50, которая немного шире, чем стандарт. Я купил это на eBay.
Эти трубы предназначены для нестандартной выхлопной системы. системы, но они также подходят для дымохода.Они имеют прорезанные концы означают, что я могу свернуть плиту на портативность. Их производит Jetex, мне тоже достались такие с eBay. Я выбрал мягкую сталь диаметром 2 дюйма. Я также купил эту «Двустороннюю втулку» у чтобы сделать фланец для соединения основных дымоходных труб с печной ящик. Обратите внимание, как он слегка выгнут посередине, это удобная функция предотвратит падение секций дымохода в топка.
Важно! На этой схеме показана конфигурация дымоходных труб. Уведомление как конец меньшего диаметра продвигает вниз в более широкий конец. Это важно, чтобы соединение было таким, чтобы креозот (смолообразное вещество), который конденсируется в дымоходе будет стекать по трубам и прямо обратно в огонь, где он будет гореть.Если бы соединение было другим креозот будет вытекать между суставами, создавая ядовитый дымок капает на плиту снаружи. (Я у меня действительно была эта проблема, и мне пришлось переосмыслить мой дизайн; так учиться на моей ошибке) Соединение труб вместе как на фото не создаст проблемы с утечкой дыма, поскольку я сначала вообразил. Этап 1 — Изготовление соединителя / фланца для подключения дымохода трубы к печному ящику
1.- Соединитель двусторонний 2. — Разъем после некоторых металлических работ модификация 3. — Разъем / фланец установлен сквозное отверстие в крышке патронного ящика 4. — Деталь зафиксирована на месте заклепками
Я сделал этот фланец из выхлопной трубы ‘Double end connector’ часть.Я забил ободок наружу и вниз по твердой древесине форма для создания губа в форме цилиндра который можно использовать, чтобы надежно прикрепить его к крышке боеприпасов коробка. На нижнем правом изображении (4) показан самодельный фланец крепится к крышке патронного ящика, то есть к чему мы стремимся. Следующие изображения показывают больше подробный процесс того, как я модифицировал компонент соединителя:
Дубовая доска с вырезом точного размера служит как форма для сгибания металла.
Деталь, показывающая, как удерживается соединительный элемент в форме, а затем зажать в тисках, чтобы она оставалась неподвижной. В обод соединителя можно придать форму наружу. используя молоток с закругленной головкой.
Удар по металлу закаляет его.Чтобы металл не его нужно снова смягчить, нагревая до вишнево-красный. После охлаждения металл можно снова обрабатывать (это процесс размягчения называется отжигом). Я удалил это из деревянную форму каждый раз, когда я это делал.
После нескольких отжигов металла и вдавливания формы, губа наконец стала плоской.
Для установки фланца в патроне нужно сделать отверстие. крышка коробки. Рукоятку ящика с боеприпасами сначала сняли долотом. снимите с помощью большой отвертки и молотка. Я обозначил позицию фланца, не забывая принимать во внимание дополнительное пространство необходимо для приклепки кромки фланца к крышке… я тогда вырезал отверстие, используя дрель и закругленный напильник.
Фланец окончательно проделал сквозное отверстие, позже это будет зафиксирован на месте заклепками.
2 этап — Изготовление двери
	Обозначен размер двери.Дверь будет перекрывать слегка приоткрывшись.		материалы для ворот: лист нержавеющей стали и профиль. из алюминия «шарнир для фортепиано», все можно найти в Интернете. части были отрезать по размеру с помощью ножовки. полоса металла слева будет закреплен за левой стороной петли, чтобы петля уровень с обеих сторон.
	Штифт в центре петли выбит через немного, конец затем очень слегка загибают, используя молотком, а затем сбил на место.Это остановит штифт движение или даже падение.		Я вырезал дверной проем, предварительно просверлив стартовое отверстие, достаточно большое, чтобы в него можно было вставить ножовку. Затем я Разложите полотно ножовки тряпкой и разрежьте по линиям, это работал на удивление хорошо.
			Дверь зафиксирована заклепками.Имейте в виду, вы не хотите расположить заклепки так, чтобы их тыльная сторона не дверь от полного закрытия.
Этап 3 — Регулятор воздуха в дверце
	После тщательной разметки этот кусок был сначала грубо вырезал ножовкой под некоторыми грубыми углами.В форма может быть улучшена с помощью некоторых файлов		Центральные отверстия вырезаются предварительно удалив большая часть ненужного металла сверлом. С таким твердым металлом из нержавеющей стали намного проще проделать небольшие отверстия, а затем увеличить размер сверла.
			Отверстия обработаны малым полукруглым напильником
	Комплект с ручкой изогнутой формы		Теперь нужно отметить дизайн двери и соответствующие детали вырезаем аналогично
			Наконец, просверливается центральное отверстие и деталь закреплен на месте с помощью заклепки.Чтобы не было слишком плотно закрепленный сложенный лист бумаги помещается между двумя частями перед клепкой он затем вырывается. Это сделает плотно прилегает, но позволяет регулятору вращаться.
	Готовый регулятор
Этап 4 — Защелка двери
	Чтобы дверь легко открывалась и не горела пальцами, я сделал ручку защелки из куска дерева (Холли, чтобы быть точно).Я просто фиксирую на месте маленьким винтом.		Эти изображения не требуют пояснений. Я исправил защелкните так же, как и регулятор подачи воздуха, чтобы он мог вращаться …
Этап 5 — Заслонка / перегородка дымохода
	Эту часть можно было бы улучшить, но вот что я придумал… Он сделан из крышки консервной банки и куска толстой проволоки,
	С помощью булавки проделал эту серию отверстий		Затем острым ножом прорезаю от одного отверстия до соседнее отверстие, чтобы сделать ряд прорезей.
	Затем металл прижимается в обе стороны, чтобы металлический стержень, который вставляется через середину. Молоток и биты могут быть нужно было убедить металл в форме.		Демпфер перед установкой с проволокой ручка управления
	Заслонка расположена в первой части дымохода. труба.Для этого нужно просверлить отверстие. Я тогда уравновесил круглый кусок жести поверх толстого куска дюбеля и протянул его по дымоходу до той точки, где мне нужно было пройти проволочную ручку через отверстия в дымоходе. Ручка тогда была протолкнул дымоход и жестяной диск.		После установки я вставил небольшую металлическую прокладку. между проволочной ручкой и оловянным диском так, чтобы они другие более твердые.Посмотрите внимательно на картинку слева, вы можно увидеть это в центре.
	Я согнул проволочную ручку с другой стороны, чтобы сделайте его правильно сбалансированным. демпфер не годится, если он продолжает падать открыть … Также оловянный диск внутри выровнен параллельно ручки, чтобы можно было определить положение заслонки по за пределами.		Если требуется больший поток воздуха, ручки просто расположены более низко. Эта система действительно эффективный.
Этап 6 Пломбирование крышки
	Резиновое уплотнение с внутренней стороны крышку нужно поднять отверткой и заменить на длина пожарной веревки.Это предотвратит выход дыма. Сделай это ближе к концу проекта, чем в начале, как я сделал.
Этап 7 — Ножки
			Сделать ножки можно несколькими способами.Имейте в виду, что им потребуется держите плиту достаточно высоко, чтобы не перегреть землю слишком сильно. с участием не имея доступа к сварщику, вот что я придумал. Каждая ножка сделана из отрезка металлической трубы. Я расплющил заканчивается в тисках и сгибает их на место. Я просверлил отверстие в одном конец, который используется, чтобы прикрепить их к основанию печи. В каждом углу под печкой просверлил отверстие и вкрутил болт.На каждый болт уложена большая шайба и гайка, чтобы постоянно держать вещи на месте. При настройке плиты Я просто вставляю ножки в болты и затягиваю их барашковые гайки. Таким образом можно снять ножки и положить их внутрь плита; делая его более портативным. В будущем подумаю о замене этих ножек на что-то большее. надежный. Сейчас они немного пружинистые …
8 этап Розжиг, прижигание и покраска
	Когда печь готова, соберите все секции дымохода затем разжигают огонь внутри. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
