Короткое замыкание LNB IN на антенне Триколор ТВ: что делать

Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. У подобного сбоя есть несколько причин, которые разберем подробнее.

Содержание статьи:

  1. Основные причины
    1. Проверяем кабель
    2. Поломался конвертер
    3. Вышел из строя ресивер
  2. В завершение


Основные причины

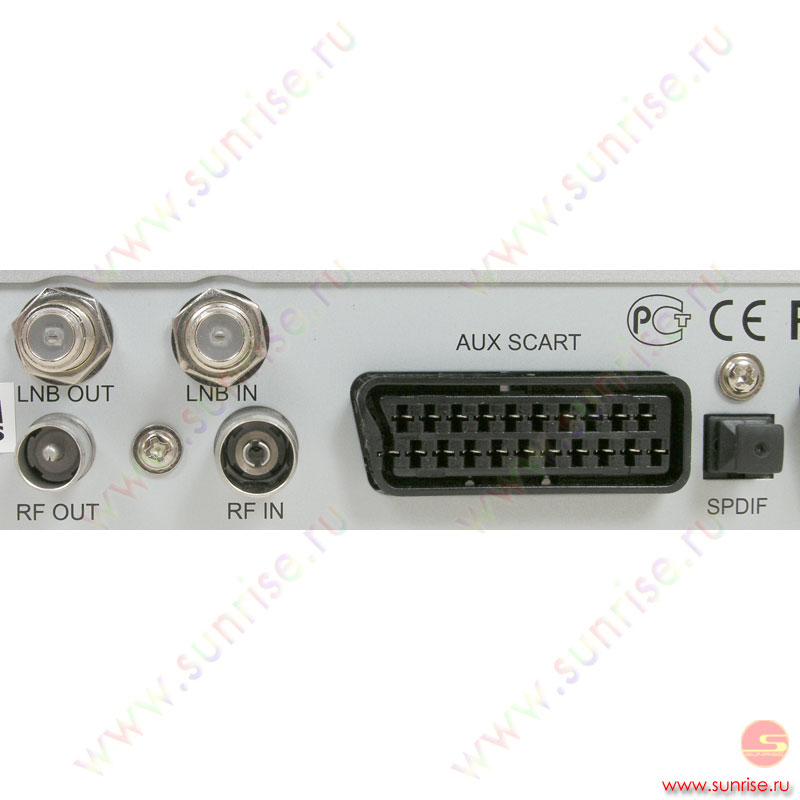

Если Триколор пишет короткое замыкание на LNB IN, основания могут быть следующие:

  • проблемы с настройками;
  • поломка оборудования;
  • некорректное соединение;
  • непогода.

Если наблюдается плохая погода, лучше переждать и уже после этого разбираться, что делать и предпринимать какие-либо действия.

Вполне возможно, что произошел сбой настроек.

Для решения проблемы потребуется их вернуть к заводским. Сделать это несложно, достаточно зайти в меню ресивера и отыскать соответствующий пункт.

Проверяем кабель

Возможно произошло короткое замыкание на антенне Триколор, что делать? сразу требуется проверить кабель. Особенно необходимо тщательно обследовать, нет ли «волоска» оплетки на основной жиле. Причем лучше всего проверить не только с концов, но и по всей длине. Антенный кабель не вечный, под воздействием внешних факторов он может испортиться.

Как правило к антенне Триколор подводиться самый обычный кабель, срок его службы составляет в среднем 5 лет. Если случилось короткое замыкание, провод необходимо заменить, причем на тот, который предназначен для внешнего использования. Дополнительно можно задействовать гофротрубу, которая надежно защитит от повреждений.

Поломался конвертер

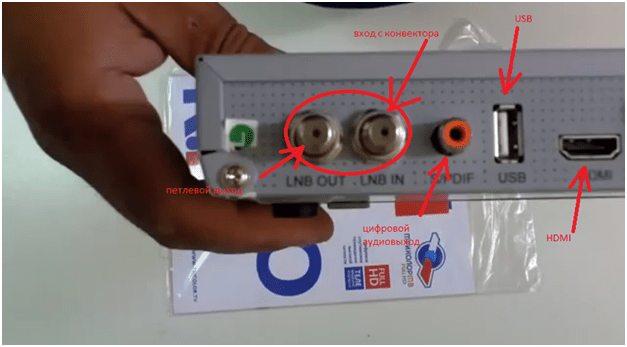

Оповещение о том, что произошло короткое замыкание на LNB IN, скорее всего, свидетельствует о поломке конвертера, установленного на спутниковой тарелке.

Чтобы понять это действительно поломка оборудования или представленная проблема, необходимо выполнить следующие манипуляции. Отключить антенный кабель от спутниковой тарелки, но к приставке он должен быть подключен. Если на экране оповещение осталось, значит, дело в замыкании. Если сообщение пропало, значит, вышел из строя конвертер. В этом случае без помощи специалистов сервисного центра не обойтись.

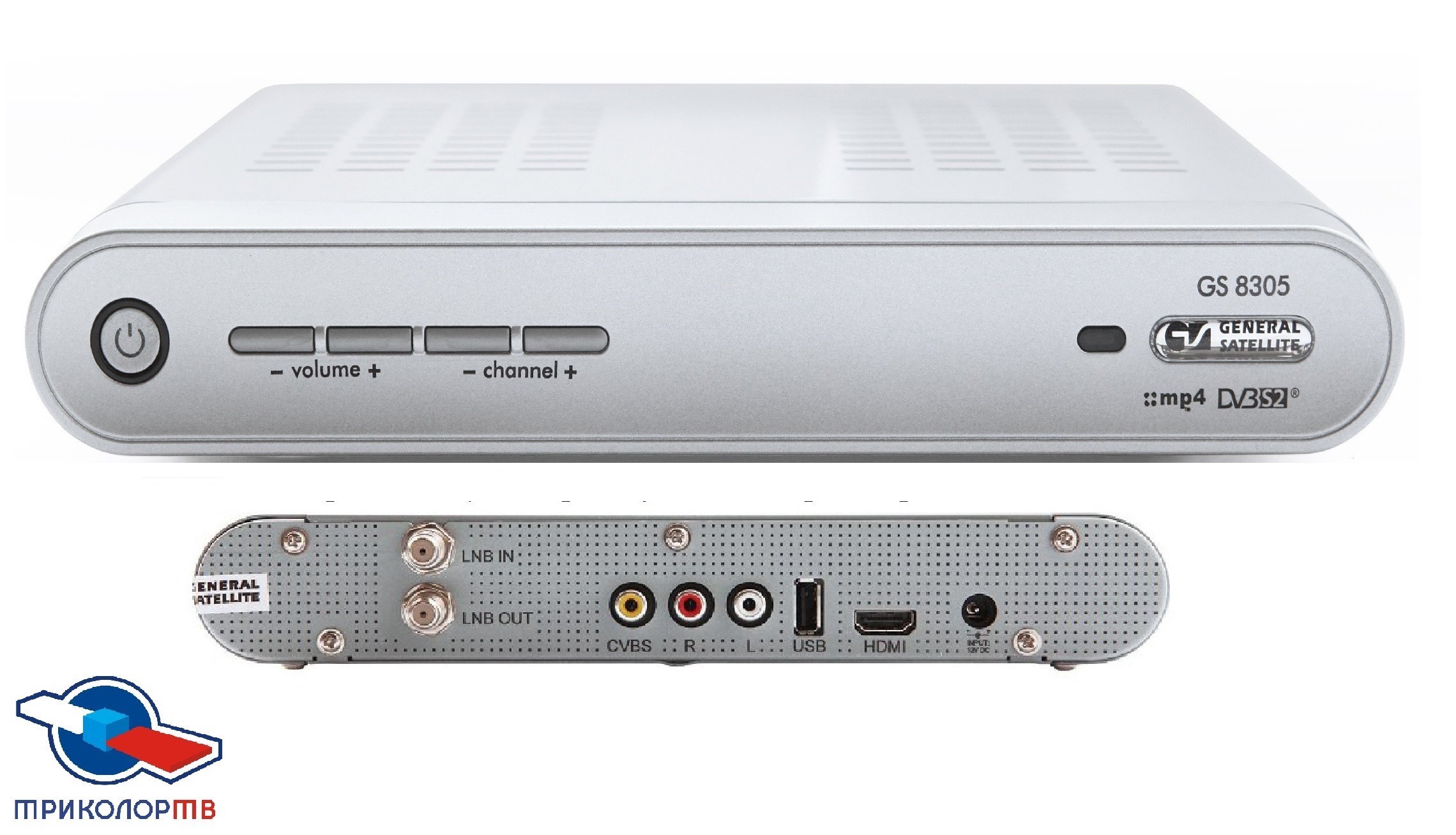

Вышел из строя ресивер

Оповещение Триколор ТВ короткое замыкание может отобразиться из-за поломки ресивера. Подобное случается нечасто, но исключать нельзя. Чаще всего выходит из строя плата. Проверить приставку можно отсоединив от нее антенный кабель. Если оповещение не исчезнет, значит, потребуется посетить сервисный центр, что мастера провели ремонт или заменили на новую.


В завершение

Чтобы справиться с подобной проблемой, необходимо знать, чего она появляется. Уже в дальнейшем предпринимать соответствующие действия. Следует отметить, что далеко не всегда удается решить проблему самостоятельно, очень часто требуется помощь специалистов, которые проведут ремонт оборудования.

Все ошибки приемника Триколор ТВ, как исправить, инструкции

Короткое замыкание на LNB

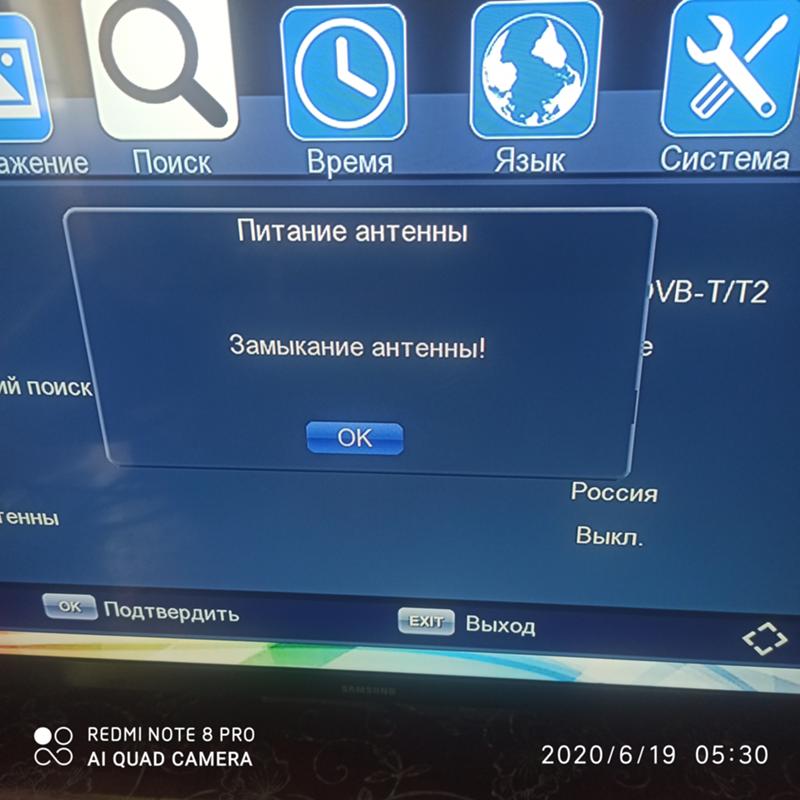

Если на экране телевизора возникла надпись: «Короткое замыкание на LNB. Проверьте антенный кабель», то причин может быть две:

  1. Конвертер на антенне не исправен (износ, повреждение грозовым разрядом или наледью).
  2. Возникли проблемы с антенным кабелем (попадание воды, промерзание, механические повреждения, обрыв, износ).

Для устранения неисправности необходимости провести полную диагностику спутниковой системы Триколор ТВ с поэтапным тестированием участков системы.

Для проведения ремонтных работ следует обеспечить доступ к антенне. По требованию мастер может взять с собой лестницу высотой от 6 до 10 метров. Если доступ на крышу ограничен ТСЖ или управляющей компанией, нужно заранее взять ключи от крыши. Со стороны установщика может быть предоставлено гарантийное письмо и удостоверение инженера слаботочных систем.

Ремонт Триколор ТВ производится по факту диагностики.

Стоимость выезда мастера для проведения диагностики: 800р. по Москве, 1 200р. по Московской области. Стоимость ремонта определяется после выявления точной причины поломки.

Оформить заявку:

8-999-802-91-02

Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.

Неисправности

Поломки делятся на 2 большие группы:

  1. Внешние;
  2. Внутренние.

Внешние

Обычно это механические повреждения или другие дефекты. К ним относятся сломанные кабели, окисленные контакты, сколы, вмятины и пр.

Внутренние

Стоит учитывать, что конвертер Триколор ТВ не требует софта. Следовательно, к данной категории относятся проблемы с сигналом:

  1. Полная потеря;
  2. Отсутствие.

Причин может быть несколько – разница частот между приемником и конвертером, смещение антенны, короткое замыкание, влага, перенапряжение.

Причины возникновения ошибки

Короткое замыкание на антенне Триколор может возникать по следующим причинам.

  1. Произведен небрежный монтаж наружного антенного блока, из-за чего во время непогоды ресивер пишет «короткое замыкание».
  2. Использован неподходящий кабель, или срок его службы истек.
  3. Есть повреждения кабельной линии.
  4. При организации коммутации сделаны ошибки или использованы некачественные комплектующие.
  5. Поломка компонентов антенного блока.
  6. Сбой прошивки на ресивере Триколор.

Ошибка 24

Ошибка 24 в Триколор появляется из-за внешних проблем – неверно подключен штекер. Пользователи отмечают, что проблема может быть связана с коротким замыканием. Угловой штекер «бочка» используется для соединения двух участков кабеля RG-6.

Чаще встречается у владельцев двух ресиверов в одном доме. Или для владельцев телевизоров старого типа.

Чтобы устранить проблему, следует проверить подключение на всех участках кабеля. Штекер может быть не подключен или отойти, поэтому задача владельца – присоединить снова. После выполненных действий – перезагрузить приемник, выполнить поиск каналов.

Проблемы с кабелем

Чаще всего LNB IN замыкание Триколор ТВ происходит по причине повреждения кабеля. Часть вариантов связана с качеством использованной для прокладки продукции. Предназначенный для прокладки в помещении, коаксиальный кабель быстро переламывается и выходит из строя в области наружного антенного блока.

Существующие повреждения линии находятся визуально. Для их ремонта вырезают кусок перебитого кабеля и устанавливают перемычку из провода, оконцованного F-коннекторами.

Чтобы избавиться от проблем при эксплуатации кабельной структуры, рекомендуется:

  • использовать провод для прокладки на открытом воздухе;
  • тщательно закреплять участки кабельной линии, чтобы исключить переламывание, истирание внешней изоляции вследствие раскачивания и трения о стены;
  • в зонах, где есть опасность механического повреждения, размещать провод внутри пластиковой гофрированной трубы.

Проложенная по всем правилам кабельная линия прослужит даже большее время, чем заявлено для примененного провода. Поэтому экономить на закупке его и дополнительных материалов не стоит. Советы по выбору коаксиального кабеля приведены в этой статье.

Ошибка 53

Ошибка 53 в Триколор ТВ связана с технической частью работы устройства. Владельцу оборудования нужно проверить напряжений на входе и выходе.

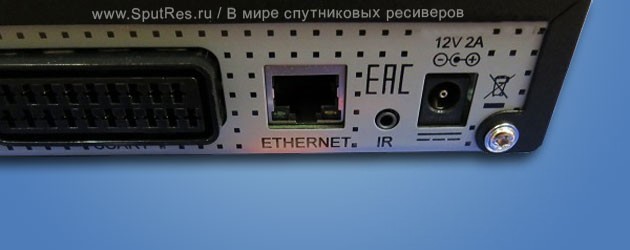

Для стабилизации оборудования, необходимы блоки питания. В комплекте предложен оригинальный, который подойдет для сети с напряжение на 220V.

Задача стабилизатора – выровнять ток, подающийся на приемник. Во время перепадов напряжения, внезапного короткого замыкания, оборудование не выключается резко. Ток постепенно сбрасывается до состояния отключения.

Причиной ошибки 53 может стать вышедший из строя блок питания, недостаточная мощность сети. Чтобы восстановить вещание и работу оборудования, нужно обратиться к официальному поставщику услуг.

Не рекомендуется покупать блоки питания и комплектующие у нелицензированных поставщиков.

Ошибки монтажа и некачественные компоненты

Чтобы понять, где может возникнуть проблема при монтаже, стоит напомнить, что делать для установки F-коннектора.

  1. 1 см кабеля освобождается от внешней изоляции.
  2. Оплетка и фольга экрана отгибается и укладывается на изоляцию.
  3. Освобождается от внутренней изоляции центральная жила и просовывается в отверстие F-коннектора.
  4. Коннектор с силой накручивается на уложенные на изоляцию оплетку и фольгу.

По алгоритму действия легко понять, где может возникнуть ошибка. При неаккуратном обращении с оплеткой легко оставить тоненькую проволоку, которая коснется центральной жилы и вызовет замыкание. Кроме этого, есть опасность закупки некачественных коннекторов. Продукция мелких фирм зачастую не отвечает нормам точности изготовления и может иметь задиры, заусенцы металлических частей. При накручивании их элементы соприкасаются, вызывая ошибку на ресивере.

Ошибка 38

В Триколор ошибка 38 характеризуется внезапным отключением вещания. Переключить каналы или получить доступ к просмотру невозможно. Абонентам рекомендовано сделать обновление программного обеспечения, перезагрузить приемник или воспользоваться Мастером Настройки.

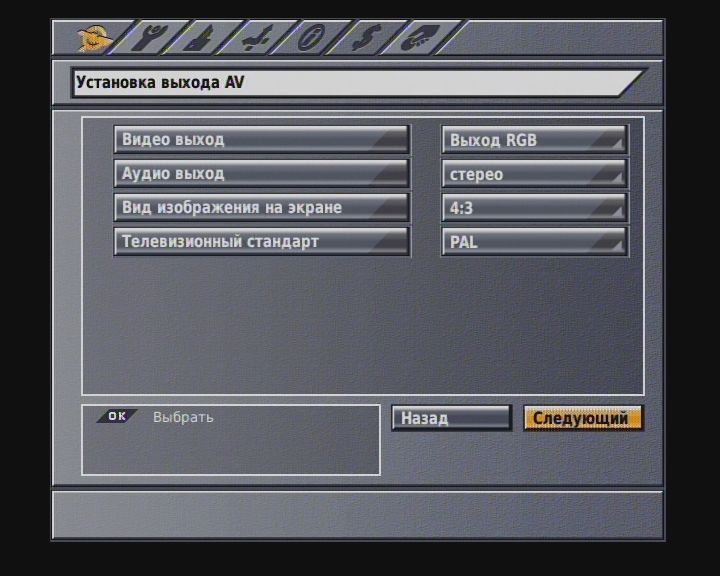

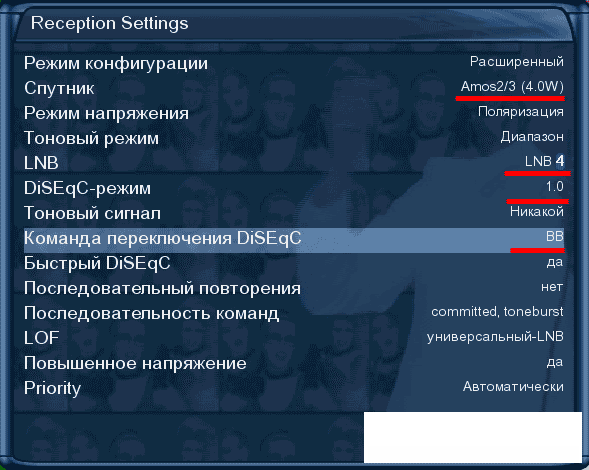

Мастер настройки – внутренняя программа в ресивере, в задачи которой входит:

  • автоматическое определение времени и региона;
  • установка частот для работы определенного пакета;
  • поиск каналов;
  • подключение к спутнику.

Все эти процедуры без должных знаний нужно проводить только через Мастер настройки. Если владелец оборудования неправильно укажет частоты или часовой пояс – телевещание прекратится.

С предустановленными пользовательскими параметрами, в случае сбоев в работе устройства, нужно сразу же указать автоматические.

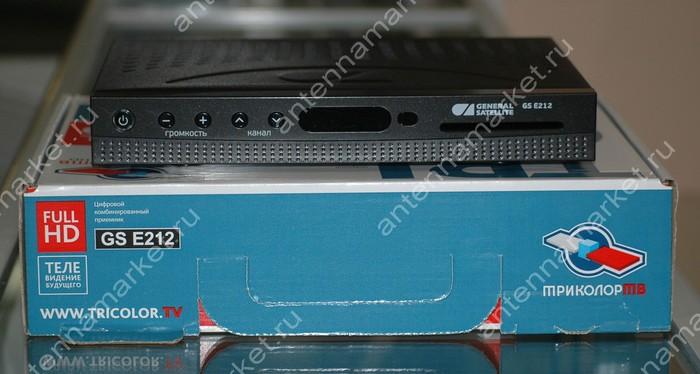

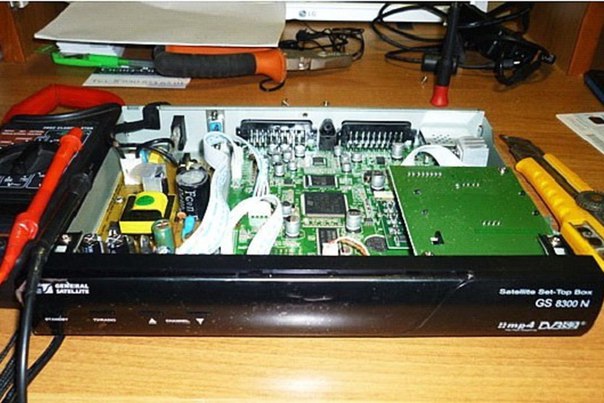

Поломка ресивера

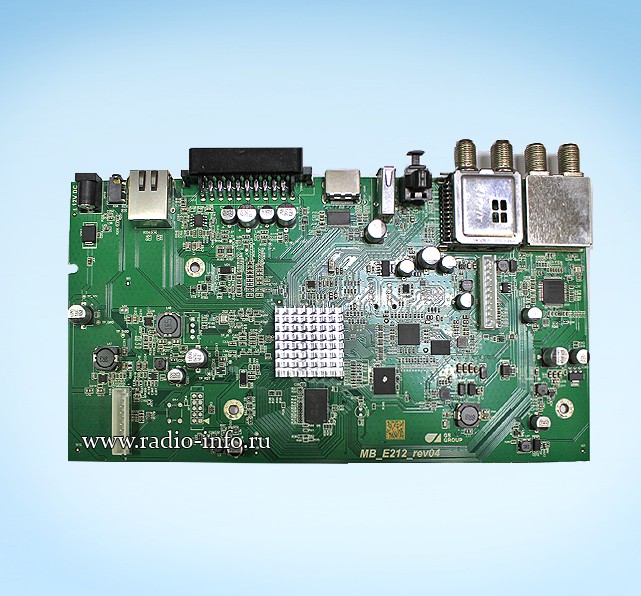

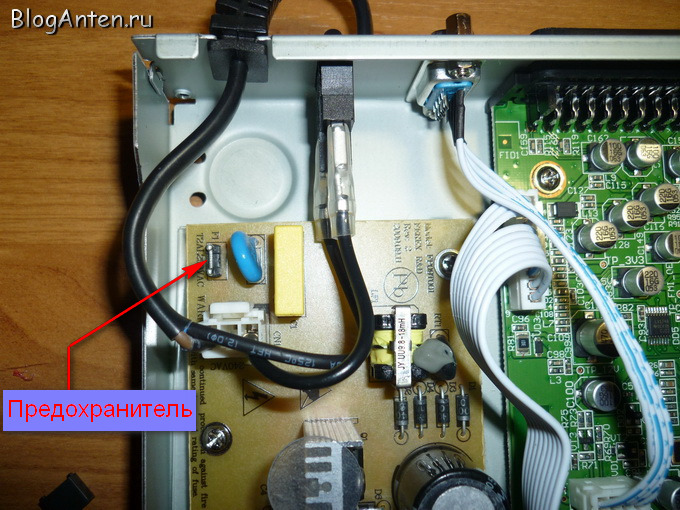

Реже всего короткое замыкание на антенне Триколор является ложным. Ресивер выдает ошибку из-за поломки. В этом случае абонент может:

  • сделать сброс устройства на заводские настройки в соответствии с инструкцией по эксплуатации модели;

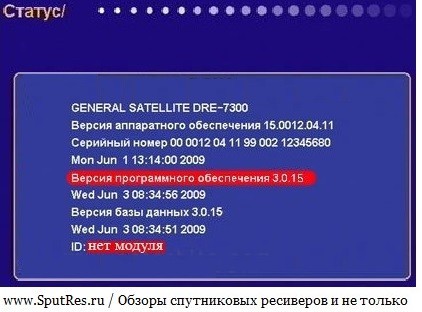

  • установить последние версии программного обеспечения на ресивер.

В конце процесса обновления прошивки устройство перезагрузится автоматически. Если ошибка не исчезает даже после отсоединения антенного кабеля, ресиверу необходим ремонт. Здесь понадобятся услуги специалистов компании Триколор.

Сдать ресивер в ремонт можно в ближайшем филиале обслуживания абонентов Триколор. Операторы компании с готовностью расскажут, что делать для быстрейшего решения проблемы и подскажут координаты сервисного центра.

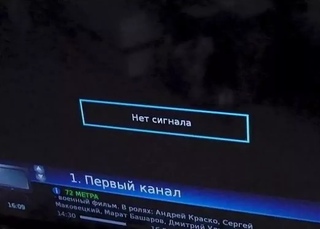

Почему вместо вещания появляется надпись «нет сигнала», или Триколор начал показывать короткое замыкание на антенне, что делать? Когда это случается причин может быть несколько, а именно:

  1. Непогода.
  2. Сбой настроек.
  3. Повреждение соединения.
  4. Неполадка антенны.

Ошибка 22

Для решения ошибки 22 в Триколор предложены две инструкции: перезагрузить приемник или авторизоваться в личном кабинете. Чтобы зайти в Личный кабинет, пользователь должен быть зарегистрирован.

Процедура создания аккаунта выполняется сразу после приобретения комплекта оборудования: по номеру телефона горячей линии, через официальный сайт Триколор и при оформлении договора.

Вместе с ошибкой 22 нередко появляется вторая – 29. Это показатель того, что пользователю необходимо зайти в Личный кабинет через сайт и подтвердить регистрационные данные.

Инструкция:

  1. Открыть сайт Триколор.
  2. Личный кабинет – ввести идентификатор и пароль.
  3. Перейти в раздел «Настройки личных данных».
  4. Если рядом с графами появились зеленые галочки – отметить каждую.

При первичной регистрации рядом со строками информации пользователя появляется значок маркера. Используя его, владелец Личного кабинета может отредактировать неправильно введенные сведения.

Чтобы перезагрузить ресивер, достаточно вытащить кабель питания из розетки. Процедуру следует провести до авторизации в ЛК во избежание дополнительных проблем.

Причины короткого замыкания и поиск решений

Если экран телевизора показывает надпись «нет сигнала», а на улице непогода, лучше переждать её. Проблема может решиться сама собой.

Гроза позади, а причина осталась, возможно, произошёл сбой настроек, нужно сбросить их. Делается это очень легко и просто. В дальнейшем эти умения пригодятся при любых проблемах с ресивером.

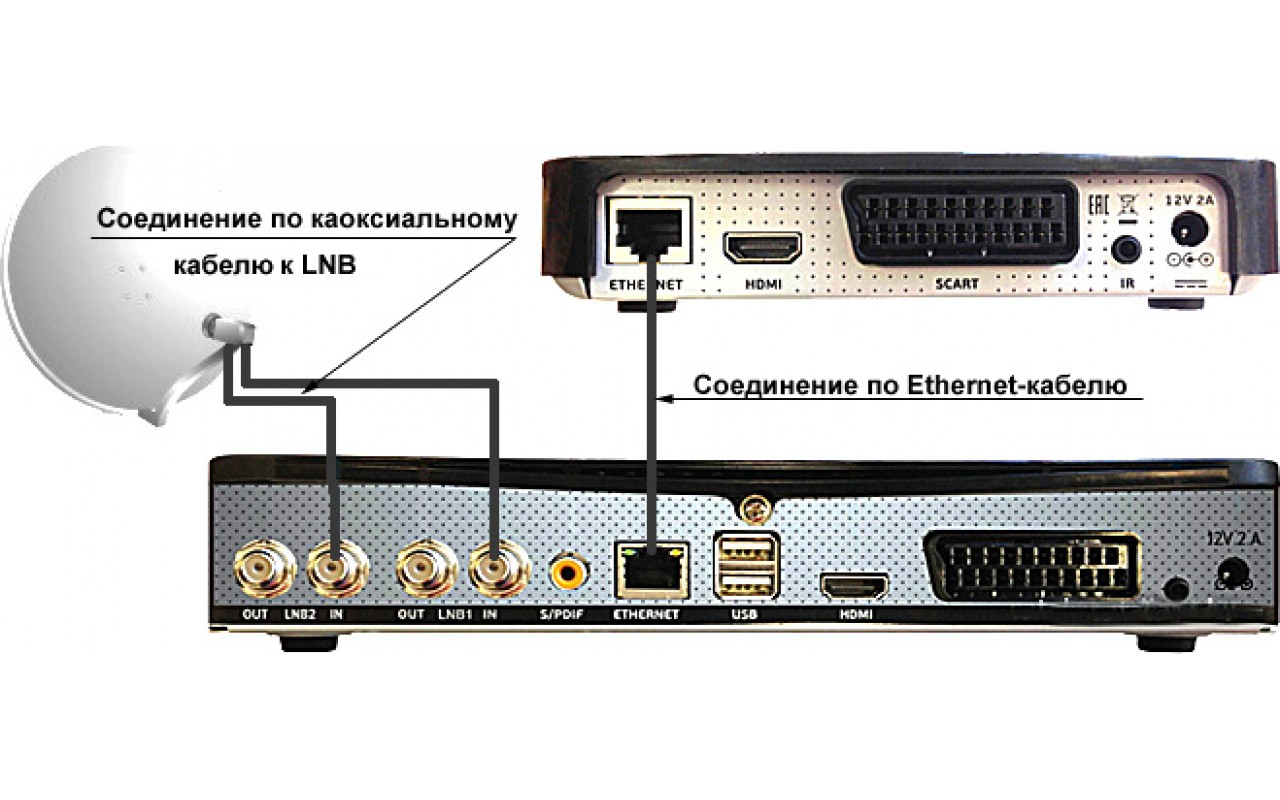

Если настройка ресивера не устранила причину, осматривают соединение, и антенну. Её медленно поворачивают, фиксируя каждое положение на 3-5 секунд, пока не появится изображение.

Ошибка 12

В Триколор Ошибка 12 появляется в том случае, если пользователь неправильно указал регион. В настройках ресивера доступно три варианта: Москва 0+, Москва 2+ и Базовый.

Первый выбирают в ситуациях, когда разница в часовом поясе со столицей отсутствует. Второй подойдет для регионов с отклонением по времени в два часа. В Базовом предложено только три информационных телеканала.

Как изменить регион:

  1. Открыть меню – Мастер Настройки.
  2. Выбрать среди параметров «Регион».
  3. Сохранить изменения.

После смены региона пользователю необходимо выполнить поиск каналов. Процесс может занять несколько минут, в зависимости от количества подключенных пакетов.

Как устранить короткое замыкание

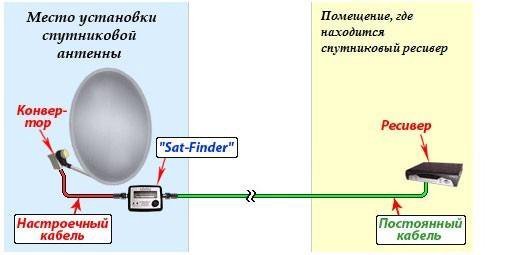

Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером.

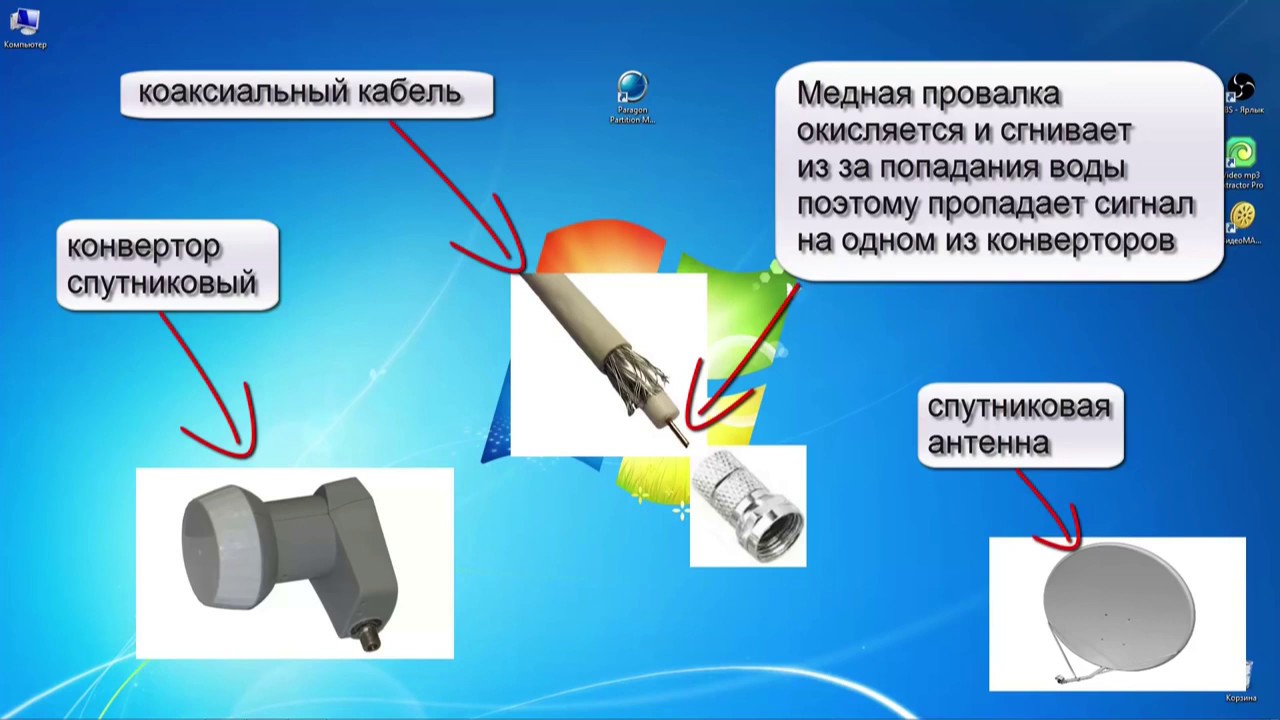

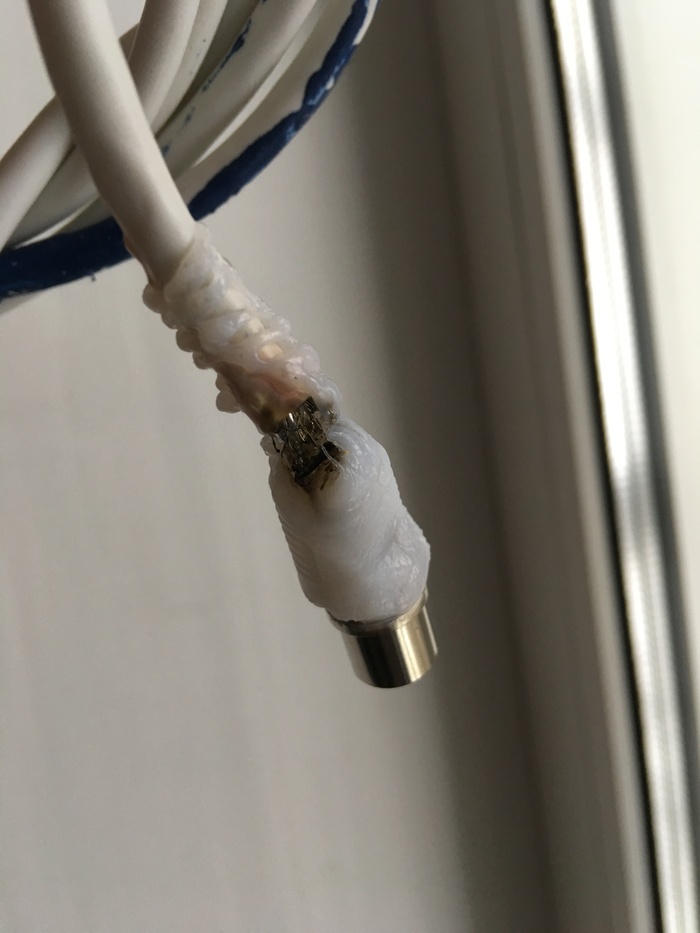

Визуально нужно проверить оплётку на жиле, а, точнее, не попадёт ли «волосок» от неё на соединительные провода. Начинают такой осмотр с одного конца кабеля к другому, ищут переломы, трещины, которые в будущем приведут к замыканию.

Надёжнее проверить кабель позволит лампочка с фонариком, а также аккумулятор, который можно взять из мобильного телефона. Соединив их проводом, делают цепь. Между ними заключают жилу — она цельная, если лампочка горит, нет – ищут обрыв. Так, по очереди, проверяют каждый проводок кабеля. Они должны хорошо перезваниваться прибором, оплётка тоже, а сопротивление между оплёткой и сердечником высоким. Если лампочка загорится, значит, всё в порядке. Но если лампочка не загорается, имеем низкое сопротивление. Это говорит о замыкании.

Когда это случается, кабель необходимо заменить новым, который предназначен для уличных работ. А чтобы его лучше защитить от атмосферных явлений, можно использовать гофротрубу.

Если кабель слишком длинный, намеренно замыкают его с одного конца между центральной жилой и оплёткой, а с другого проверяют прибором. Он загорелся, значит, экран оплётки, а также сердечник кабеля целые.

Бывают случаи, когда мастера неправильно соединили концы f-коннекторов, что может вывести из строя ресивер, а также LNB. Заметив это необходимо зачистить до 2 см верхнюю изоляцию, оттянуть серебристый экран назад, зачистить центральный провод и накрутить f-коннектор, если он выступает больше чем на 2-3 мм, обрезают лишнее, кроме экрана.

Ошибка 100

Ошибка 100 в Триколор связана с работой Онлайн пакета. Подключаясь не через спутник, пользователь получает доступ к услугам телевещания через Интернет. В этом случае возможны такие проблемы:

  • Интернет не работает или соединение слабое;
  • пакет услуг не был оплачен;
  • сервис временно недоступен.

Последний пункт относится больше к следующей ошибке – 101. В случае с неполадкой под номером «100», основная причина кроется в отсутствие оплаты услуги. Бывает, что платеж не прошел или реквизиты были указаны неправильно. Если средства не поступили на оплату пакета, переводятся на нецелевой счет.

Примечание: нужно следить за новостями Триколор на официальном сайте. С 1 до 11 февраля 2020 г. возникала ошибка при переводе средств с одного баланса на другой.

Чтобы перевести деньги с одного кошелька на другой:

  1. Зайти на сайт Триколор – Личный кабинет.
  2. Авторизоваться – Мои платежи.
  3. Посмотреть состояние нецелевого баланса.
  4. Если деньги поступили на этот кошелек: пролистать вниз, указать сумму и правильный баланс.
  5. Дождаться поступления денег на счет.

После того, как средства окажутся на верном балансе – обновить список каналов с помощью поиска в меню ресивера.

Ошибка 30 на Триколор ТВ

Таблица с полным перечнем ошибок

НаименованиеКороткое описаниеПодробнее
1Ошибка 0Недостаточные уровень и качество сигнала, либо отсутствуют ключи.Подробнее
2Ошибка 1Нет доступа к просмотру.Подробнее
3Ошибка 2Нет доступа к просмотру.Подробнее
4Ошибка 3Нет доступа к просмотру.Подробнее
5Ошибка 4Нет доступа к просмотру.Подробнее
6Ошибка 5Смарт-карта не определена приемником.Подробнее
7Ошибка 6Нет доступа к просмотру.Подробнее
8Ошибка 7Нет доступа к просмотру.Подробнее
9Ошибка 8Приемник не поддерживает смарт-карту.Подробнее
10Ошибка 9Нет доступа к просмотру.Подробнее
11Ошибка 10Нет доступа к просмотру.Подробнее
12Ошибка 11Сделайте повтор команд активации.Подробнее
13Ошибка 12Убедитесь, что в настройках установлен верный регион.Подробнее
14Ошибка 13Отсутствуют ключи активации.Подробнее
15Ошибка 16Проверьте правильность установки модуля и смарт карты.Подробнее
16Ошибка 17Отправить ключи активации, проверить дату и время.Подробнее
17Ошибка 28Смотриет «Подробнее»Подробнее
18Ошибка 29Смотриет «Подробнее»Подробнее
19Ошибка 30Смотриет «Подробнее»Подробнее
20Ошибка 34Смотриет «Подробнее»Подробнее
21Ошибка 102Смотриет «Подробнее»Подробнее
22Ошибка 106Смотриет «Подробнее»Подробнее
23Ошибка «Boot»Неисправность оборудования.Подробнее
24Короткое Замы..Короткое замыкание в антенном кабеле.Подробнее
25Ошибка «Tool»Смотриет «Подробнее»Подробнее
26Ошибка «ER31»Неисправность оборудования.Подробнее

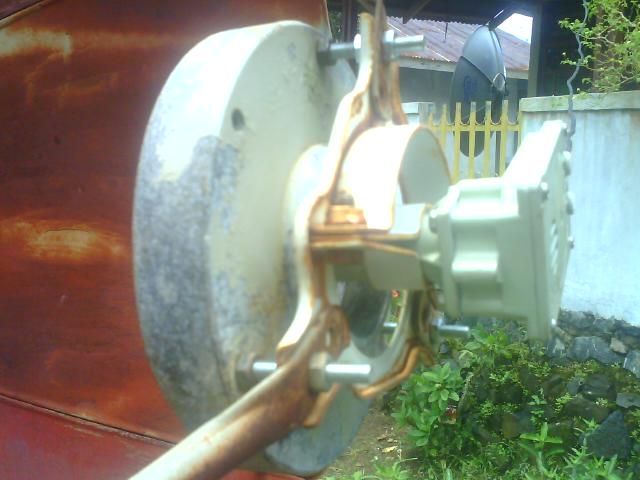

Поломки «головок» LNB

Также очень распространены неисправности «головок» LNB. Попадание атмосферных осадков, короткое замыкание, а также перенапряжение – вот основные причины отказа конвертеров спутниковых тарелок. Чтобы проверить поломку конкретного LNB, просто отключите дисек (если у вас, конечно, несколько конвертеров) и подключайте поочерёдно головки напрямую к ресиверу. Таким простым способом вы сможете достаточно точно определить неисправный конвертер.

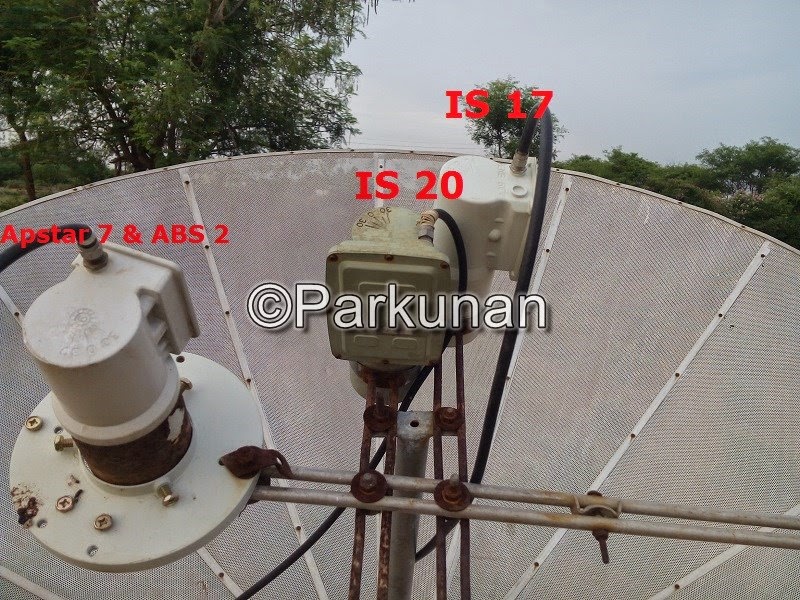

Как вам, наверное, известно на тарелке (спутниковая антенна) имеется спутниковый конвертер или конвертеры, для разных целей.

Да нет, что это я, цель то одна!

Поймать сигнал с спутника и красиво этот сигнал обработать. Для того чтобы на телевизоре появилась красивая картинка.

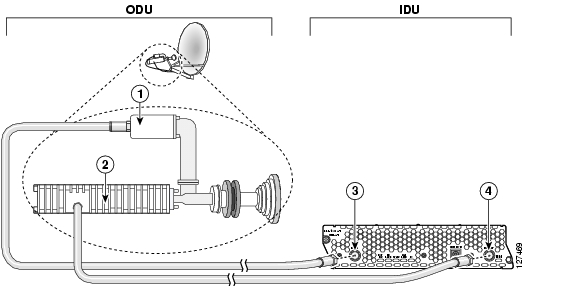

LNB или спутниковая головка устанавливается на приемной спутниковой антенне. Если хочется смотреть кино от множества спутников, тогда спутниковый конвертер будет не один а несколько.

И так у нас есть ясность, что конвертеры предназначены для преобразования принимаемых сигналов, а именно, для понижения спектра частот, линейного переноса его в более низкочастотную область.

А зачем такие преобразования?

Необходимость такого преобразования возникает из-за того, что частоты, на которых работают спутники слишком высоки, чтобы передавать их по кабелю.

Расшифровка аббревиатуры LNB неоднозначно намекает на основную характеристику конвертеров а это уровень шума, наверное догадались, чем шум ниже, тем лучше.

Уровень шума современных конвертеров не играет большой роли, так как обычно колеблется в пределах от 0.1 до 0.5 децибел и практически никак не влияет на качество сигнала.

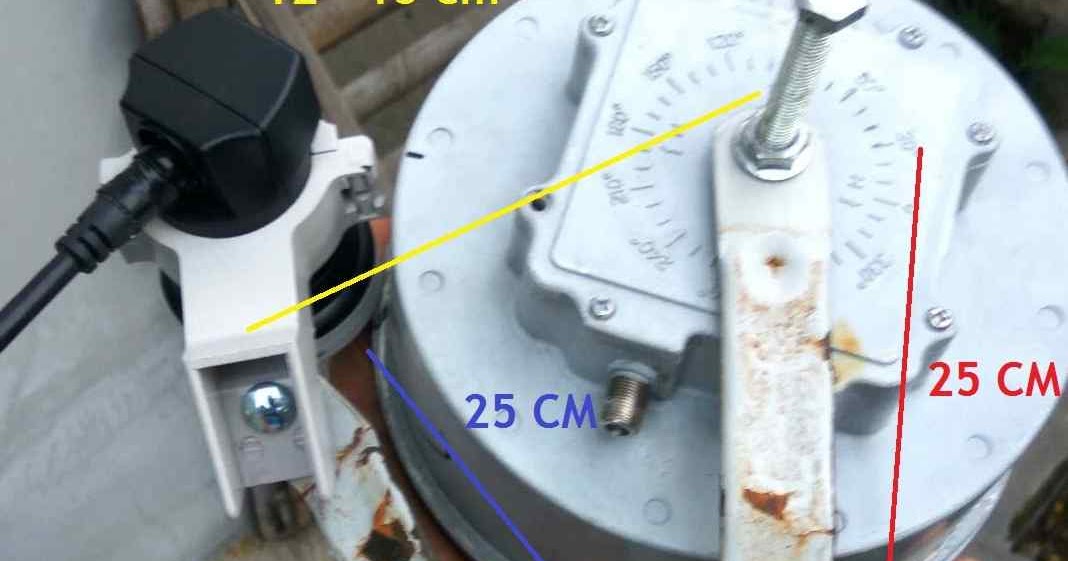

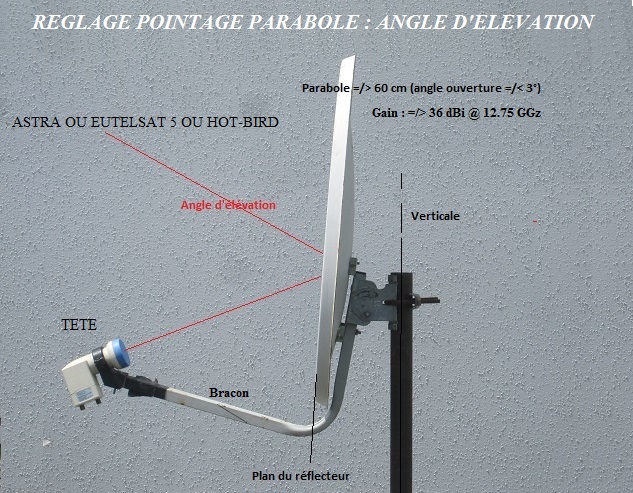

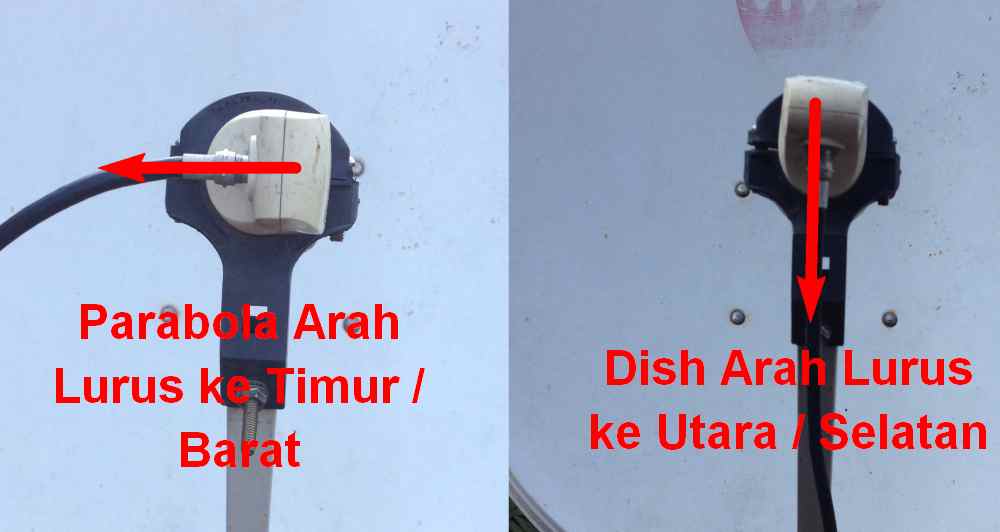

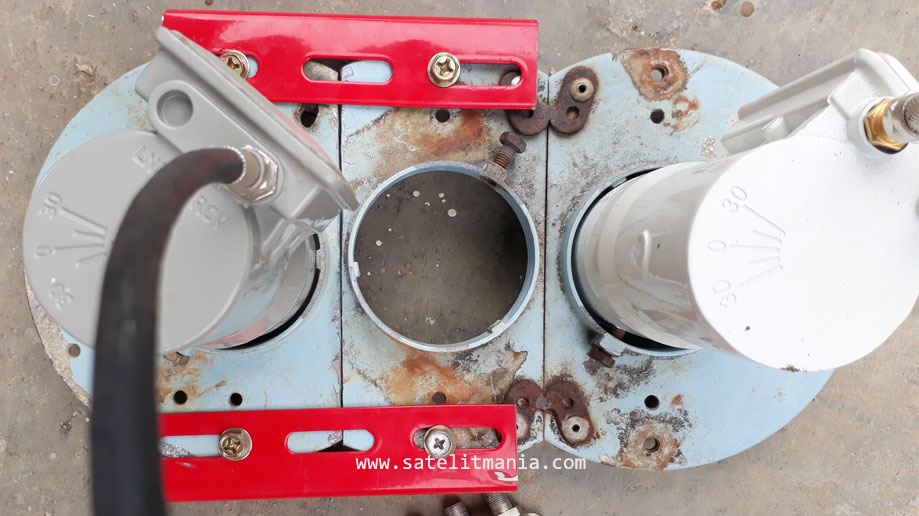

Сей прибор LNB или спутниковый конвертер крепится на специальный держатель, называемый выносным кронштейном (входит в состав комплекта спутниковой тарелки) так, чтобы головка находилась в фокусе зеркала антенны.

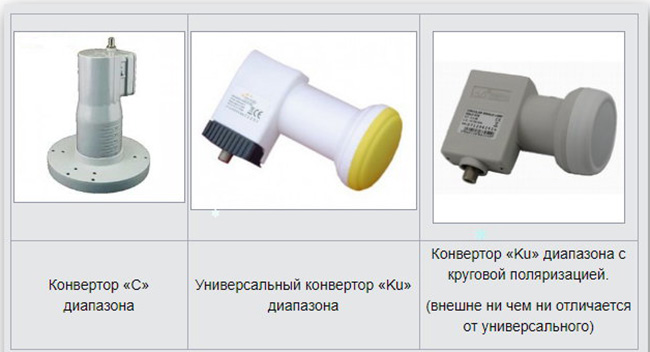

Спутниковые конвертеры можно разделить на группы по нескольким признакам.

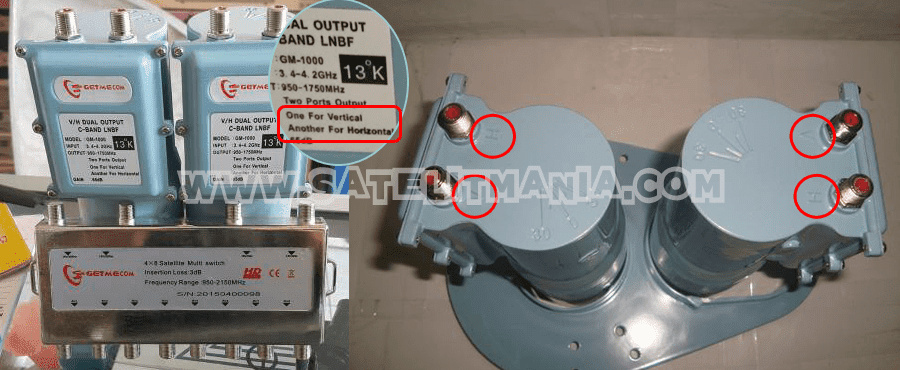

Для вещания ТВ-программ со спутника используется 2 диапазона. C-диапазон — это полоса частот от 3.4 до 4.2ГГц. Ku-диапазон — это полоса частот от 10.7 до 12.75ГГц. Ku-диапазон слишком широк, поэтому он разбит на 2 под диапазона: нижний (10.7-11.7ГГц) и верхний (11.7-12.75ГГц).

Конвертер Ku-диапазона имеет в своем составе два гетеродина для работы с обоими под диапазонами. Как правило для верхнего под диапазона используется гетеродин с частотой 10.6ГГц, а для нижнего — 9.75ГГц.

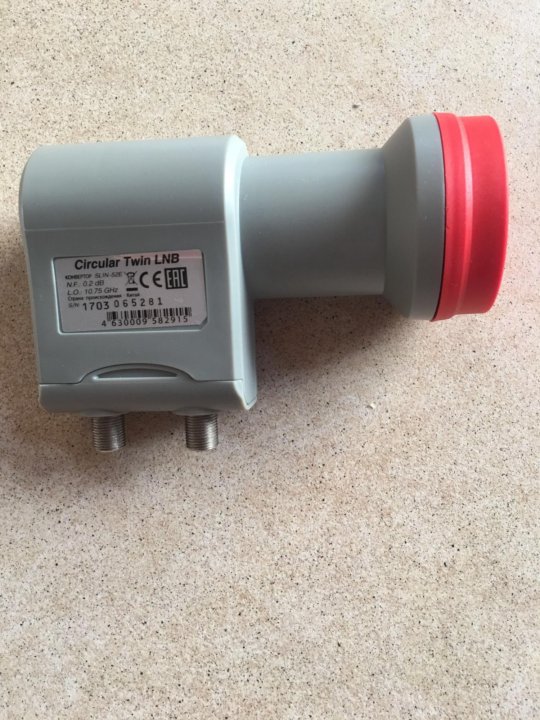

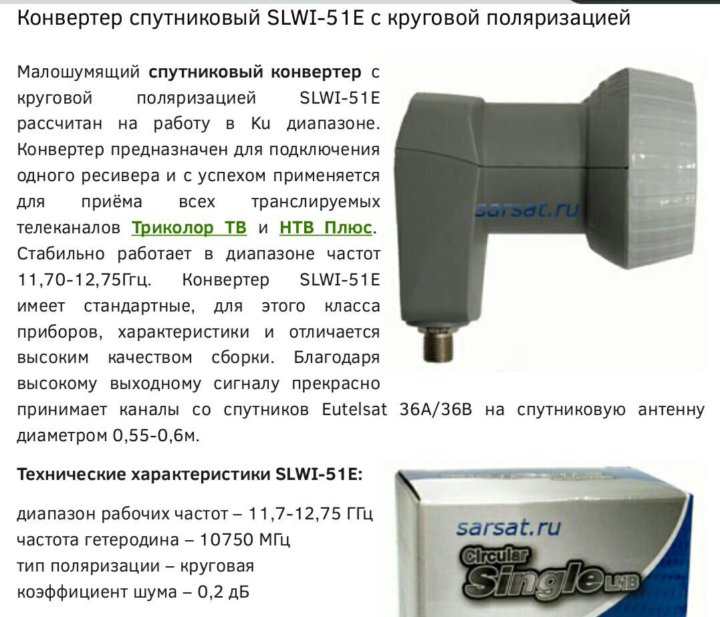

LNB бывают круговой (Circle) и линейной (Universal) поляризации. Поляризация спутникового сигнала бывает двух видов: левая-правая (круговая) и вертикальная-горизонтальная (линейная).

Разные операторы спутникового телевидения работают с разными поляризациями. Самые распространенные представлены ниже:

Триколор ТВ -CIRCULAR НТВ Плюс -CIRCULAR Телекарта- UNIVERSAL Континент ТВ -UNIVERSAL Радуга ТВ -UNIVERSAL

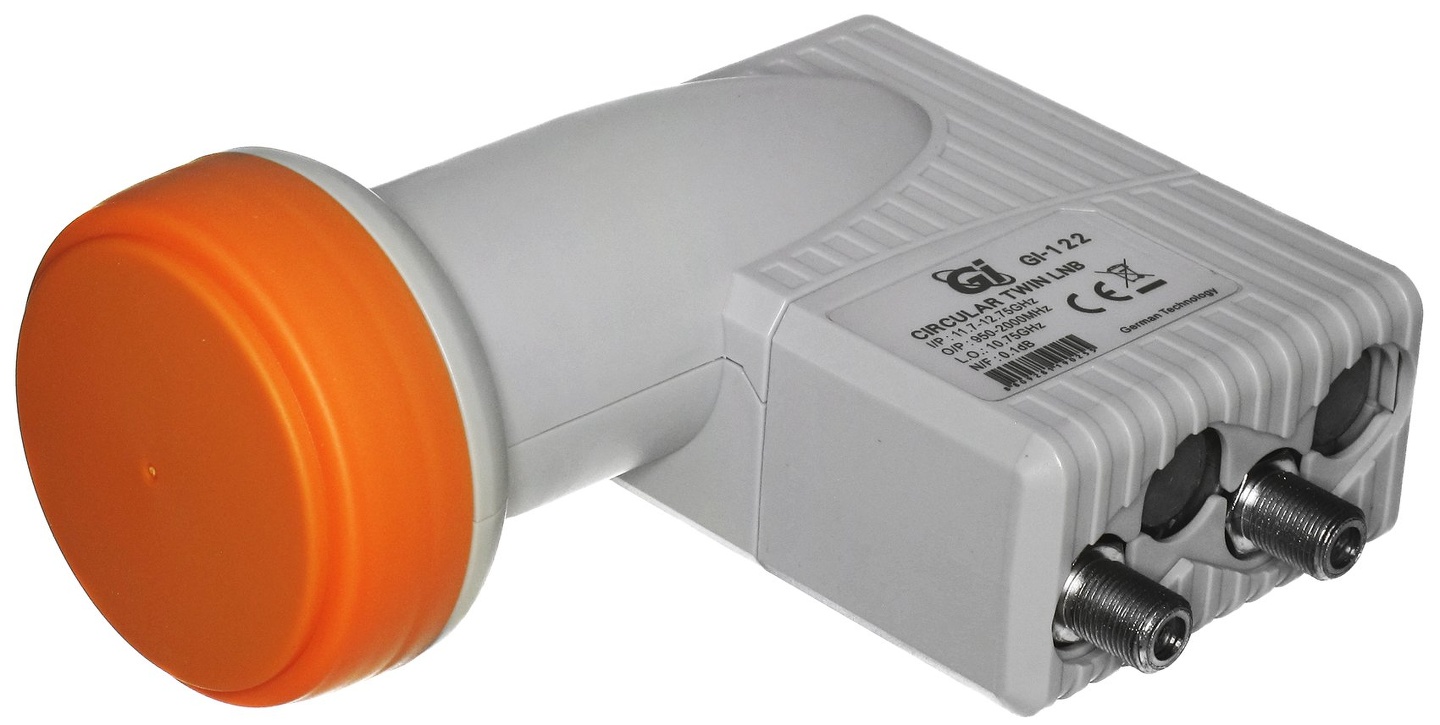

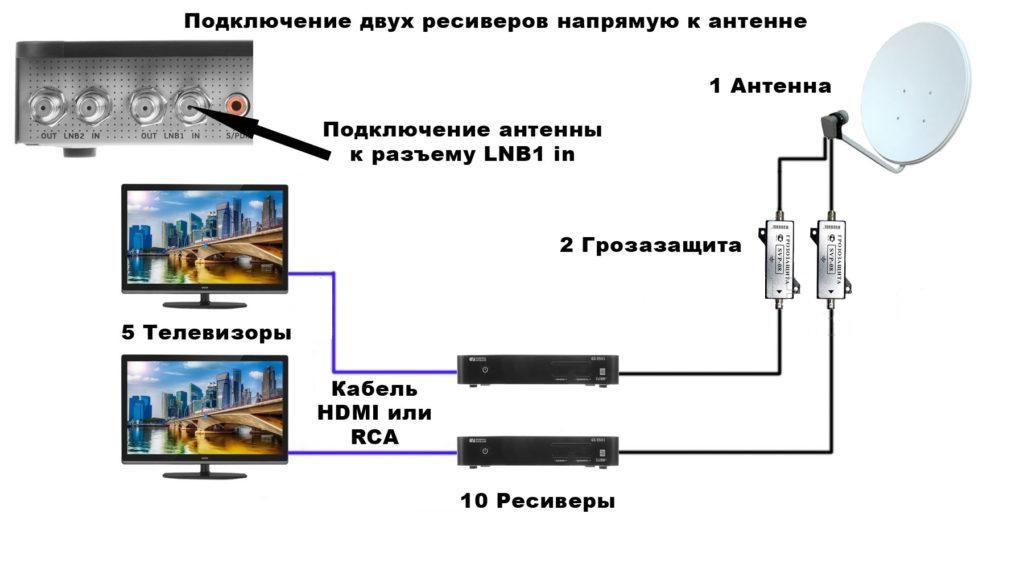

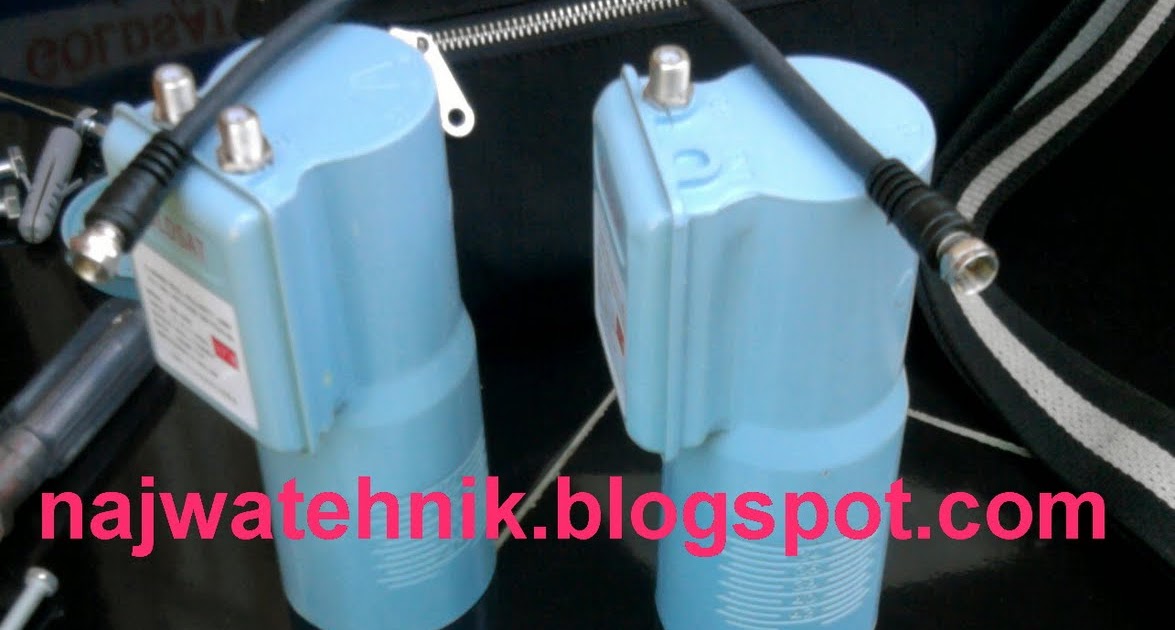

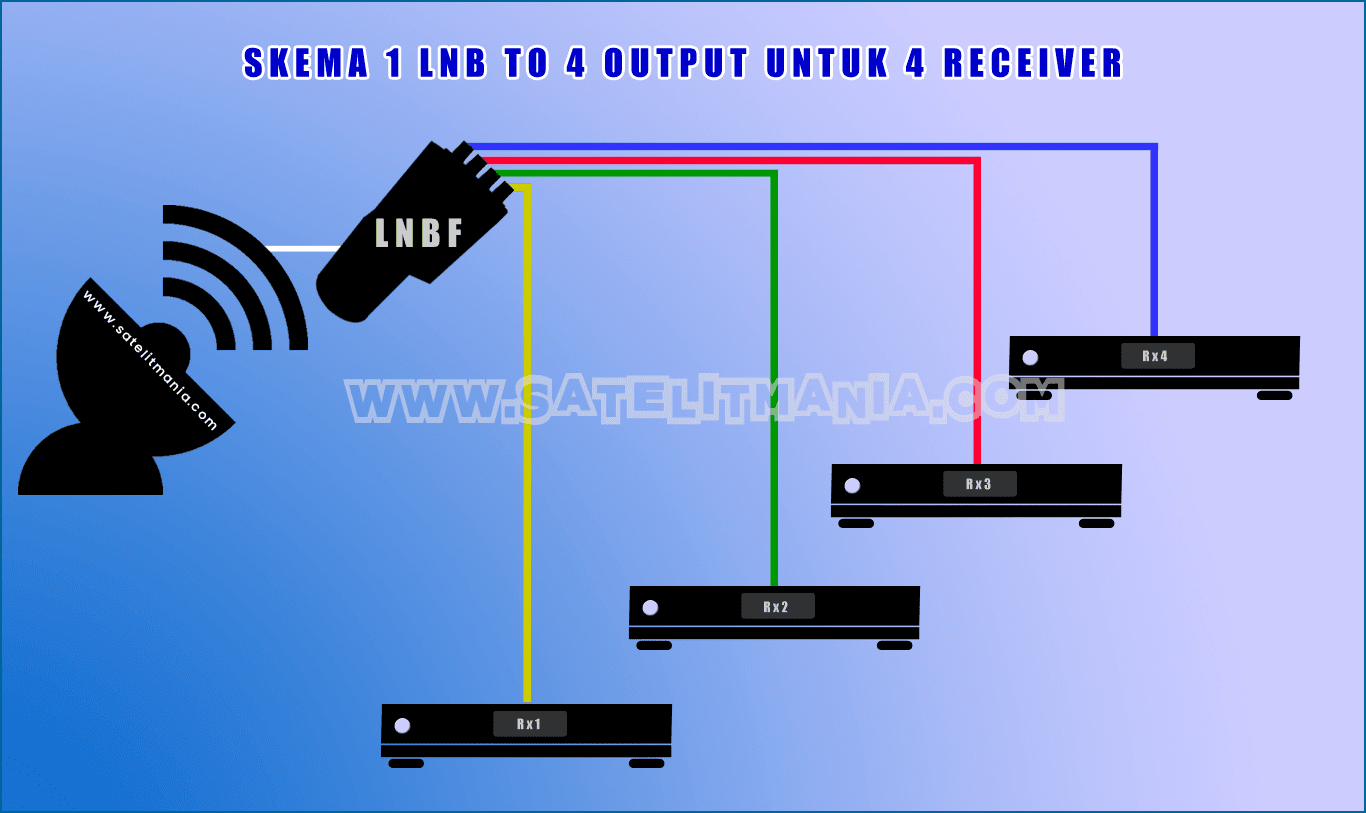

LNB отличаются по количеству независимых выходов. Бывают конвертеры с одним (SINGLE), двумя (TWIN), четырьмя (QUAD) и восемью (OCTO) выходами.Если вы покупаете конвертер, чтобы смотреть спутниковое телевидение только на одном телевизоре, то вам нужен конвертер с одним выходом.

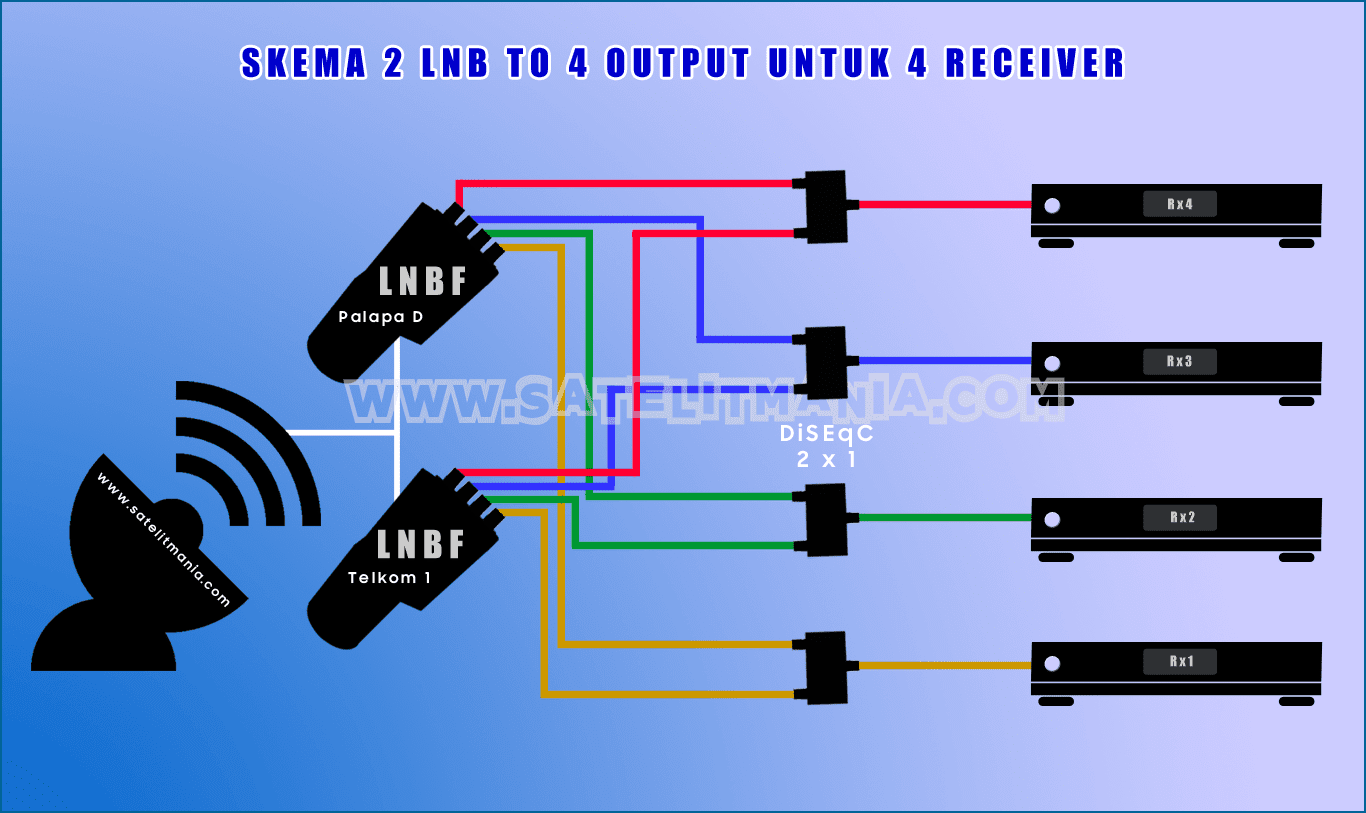

Если же вы намереваетесь установить комплект на 2 телевизора, то и конвертер, соответственно, должен быть с двумя выходами. Иногда, чтобы не вести в квартиру много проводов, вместо того, чтобы поставить, к примеру, конвертер на четыре выхода, используют делитель спутникового сигнала.

Внешне это действительно выглядит эстетичнее и в некоторых случаях гораздо удобнее, но не следует забывать, что при использовании делителя вы получаете в нагрузку около 5 децибел шума, что негативно отразится на качестве сигнала.

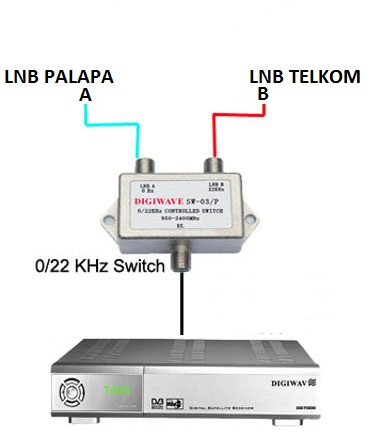

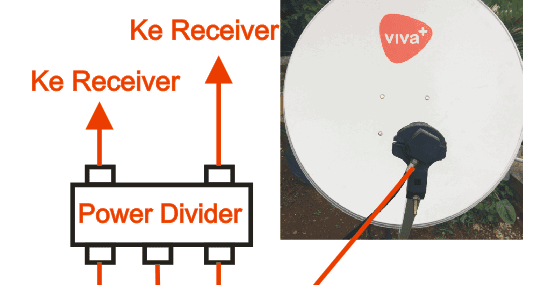

Но в некоторых случаях без делителя не обойтись, когда в доме уже выполнена отделка и проведена разводка под эфирное телевидение. В данном случае как раз без делителя обойтись не получится.

Помните!

Среднестатистический конвертер может прослужить от года до пяти лет в зависимости от факторов окружающей среды, в основном от обилия осадков и влажности.

Бывают также случаи, когда из-за производственного брака конвертер выходит из строя уже через пару недель с момента установки.

Но даже в этом случае искать правды смысла нет, так как доказать, что причина поломки в качестве сборки конвертера нереально, а гарантия на них, как правило, не распространяется.

Есть мнение, что легче купить новый, чем его ремонтировать. Но это тоже не панацея для всех. Раз уже заговорили о новом конвертере, то к Вашему вниманию новинка, для уверенного 4К приема.

Универсальный конвертер с линейной поляризацией (2 выхода).

Конвертор Inverto Essential это идеальное решение для спутникового приема вещания по всей Европе, позволяющее «выжать максимум» из Вашей антенны.

Разработчики Inverto Essential позаботились о фильтре 4G/LTE сигналов, так что мобильные сети нового поколения, не мешают отличному приему этого конвертера!

Что актуально, низкий коэффициент шума, низкий уровень фазового шума, DVB-S2 (HDTV) и 4K Ultra HD совместим, низкое энергопотребление, высокая Cross-Pole производительность.

Основные характеристики:

Низкий фазовый шум, DVB-S2 (HDTV) совместимые Ultra Low Noise технология ULN + Низкое энергопотребление Высокие кросс-поляризационные характеристики Высокая стабильность частоты Коэффициент шума: 0.3 dB (ULN+) Typ. (0.7dB Max.) Входной Low диапазон: 10,70-11,70 ГГц Входной High диапазон: 11.7-12.75 ГГц Выходной Low диапазон: 950-1950 МГц Выходной High диапазон: 1100-2150 МГц Нижняя частота гетеродина: 9,75 ГГц Верхняя частота гетеродина: 10,60 ГГц Влагозащитный корпус Количество выходов: 2

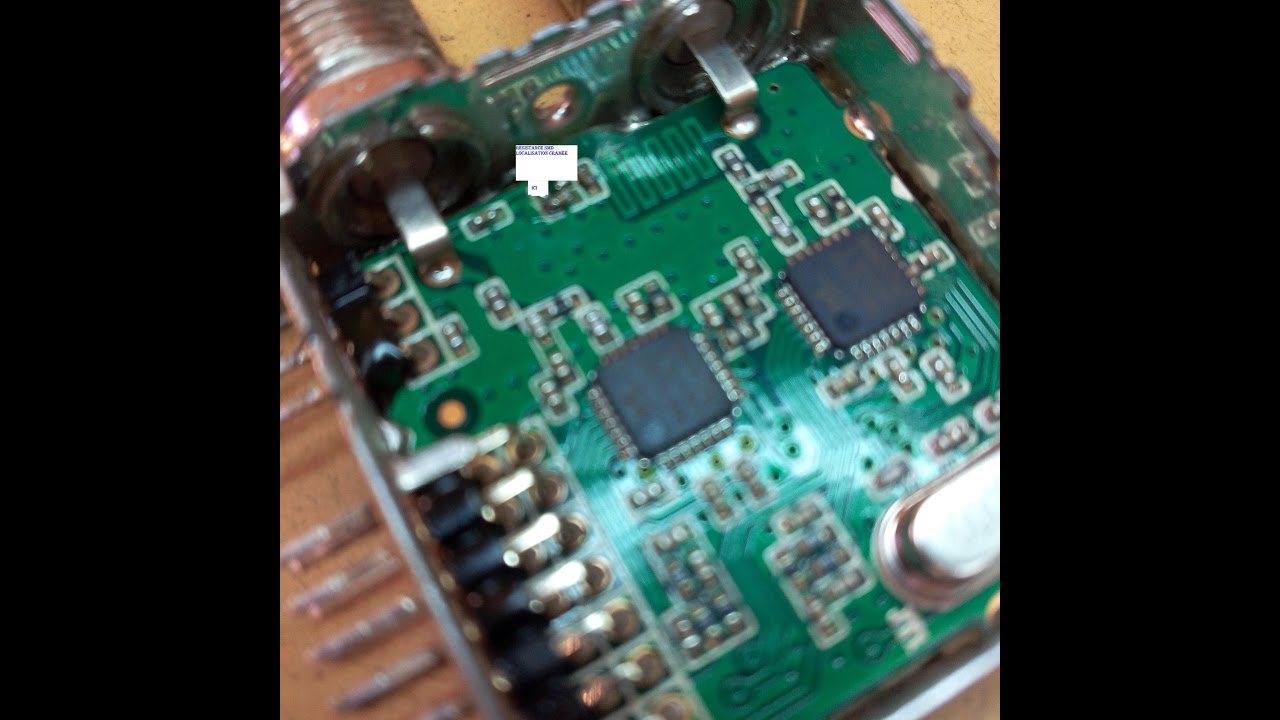

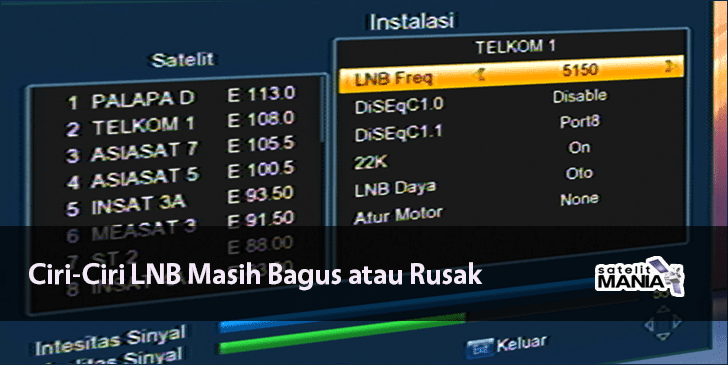

Как определить что конвертер неисправен?

Синдромов болезни спутниковых конвертеров не так много.

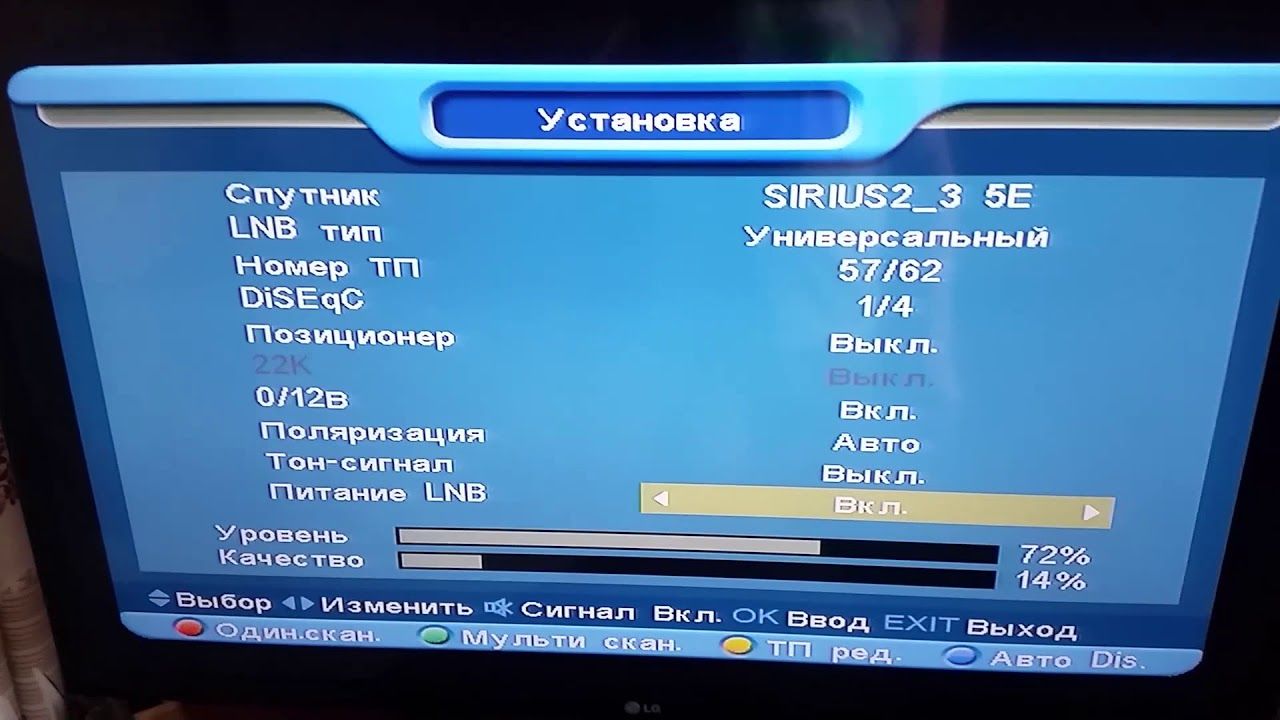

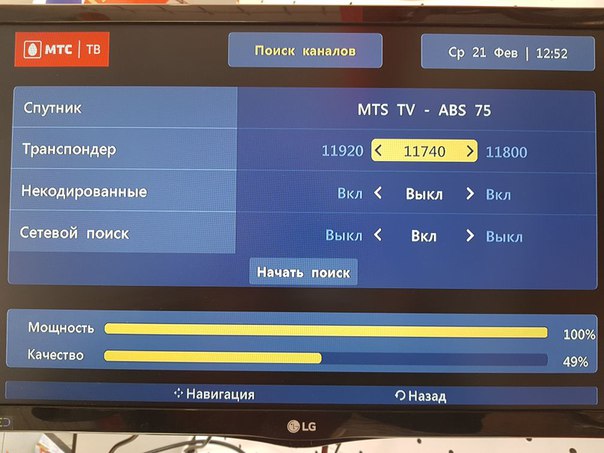

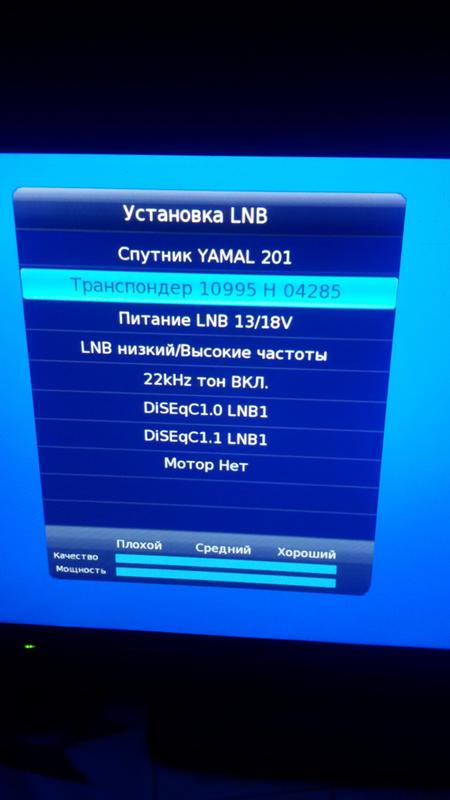

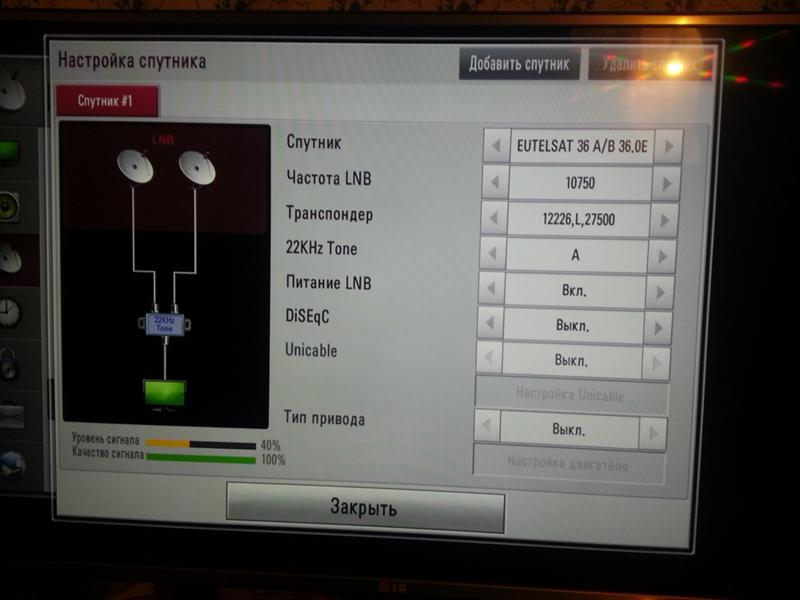

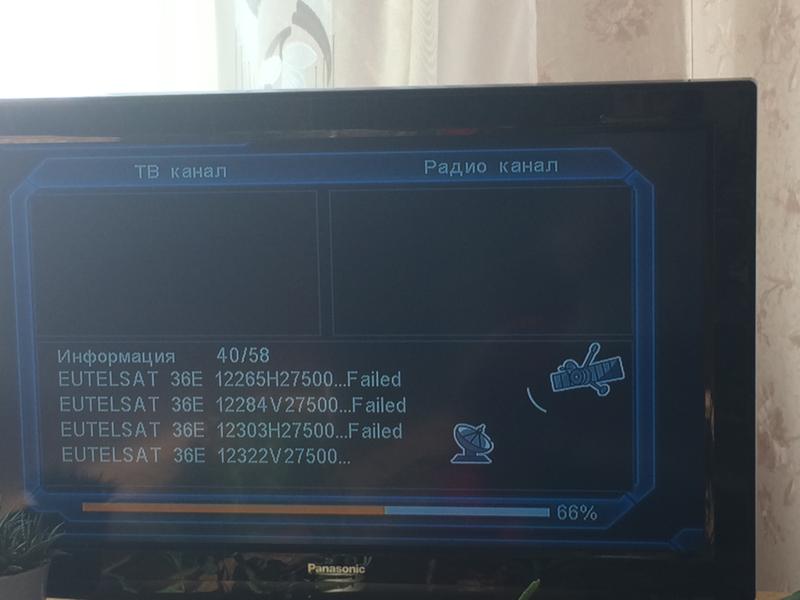

И так, при ручном поиске ресивер показывает, что сила сигнала больше 50 процентов, а качество при этом 0 процентов. Но зачастую те же показатели бывают, когда вы по ошибке настроились на другой спутник.

Или даже так … иногда у конвертеров «вылетает поляризация», либо только некоторые из частот. При этом не показывает часть каналов. На них ресивер выдает сообщение «Нет сигнала».

Как правило, эффективным лечением при любых обстоятельствах является замена неисправного конвертера на новый. При этом нужно помнить, что новый конвертер должен быть той же поляризации, что и ранее вышедший из строя.

При самостоятельной установке спутникового конвертера будьте аккуратными, постарайтесь не изменять угол направления антенны, это избавит вас от необходимости повторно настраивать антенну на спутник.

Подведем итоги

Функции конвертера

Конвертер для преобразование СВЧ в более низкую частоту, называемую промежуточной (900–2150 МГц). Сигнал на этой частоте и передается по кабелю к ресиверу и подается на его антенный вход.

Для снижения принятого частотного спектра в конвертер встраиваются один или два гетеродина – стабилизированных источника высокой частоты. Снижение входной частоты происходит за счет вычитания из нее частоты гетеродина.

Конвертер для усиление принятого сигнала. Ведь сигнал со спутника принимается с очень малой мощностью, совершенно неприемлемой в трактах приемного оборудования. Поэтому второй, не менее важной, функцией конвертера является усиление.

Сигнал 13/18 В используется в современных универсальных конвертерах лишь для переключения поляризации.

Универсальные конвертеры от других полно диапазонных конвертеров Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризации, а также тем, что эти сигналы передаются по одному кабелю с промежуточной частотой.

Если есть необходимость принимать трансляции в обоих диапазонах (С- и Ku-) можно пойти тремя путями:

во-первых

, установить на антенне два конвертера, каждый со своим облучателем и поляризатором. Но при этом облучатель хотя бы одного конвертера окажется не совсем в фокусе антенны, что несколько снизит коэффициент направленного действия антенны;

во-вторых

, приобрести конструкцию, называемую С/Ku-ротором, включающую в себя облучатели для С- и Ku-диапазонов, разделяющие принимаемый поток на две части. С/Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами.

Но при этом имеют место ощутимые потери мощности сигналов Ku-диапазона и частый выход из строя движущихся частей электромеханического поляризатора, особенно при низких температурах;

в-третьих

, установить совмещенный конвертер для приема С- и Ku-диапазонов, который пока уступает раздельным конвертерам по техническим характеристикам.

Конвертеры должны быть герметичными. В противном случае за счет суточного колебания температуры внутри конвертера образуется конденсат, который приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например, высокая повреждаемость при действии солнечных лучей или температурных перепадах.

Дошли до место про с офсетной спутниковой антенной, прочитай.

Поломки бывают, от таких подвохов при покупке застраховаться достаточно трудно. Вот вам видео, которое может помочь при ремонте головки:

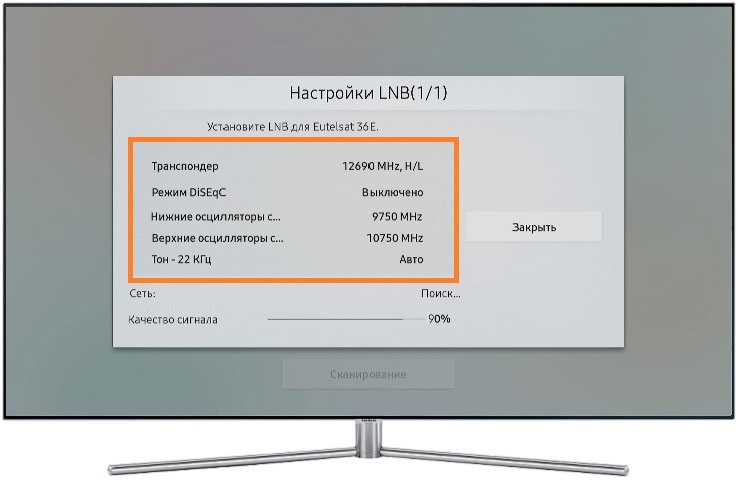

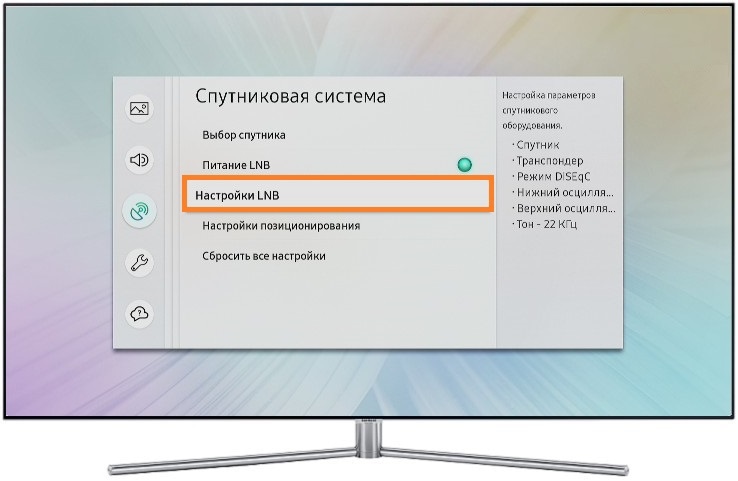

В дополнение рассмотрим а конкретно настройка LNB, что и почему а главное, что я делаю перед наступлением холодов и тоже рекомендую то же самое весной.

Удачи, Друзья!

На передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

  • Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
  • Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
  • Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
  • Слетела память в настройках ресивера (при длительном «отдыхе»).

В первую очередь следует обратить внимание на ТВ-кабель. Он должен быть целым, и без каких-либо пережимов.

  1. Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.
  2. Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром. В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.

Ошибка 101

В Триколор ошибка 101 возникает при обновлении официального сайта и проблемах на серверах. Пользователи не могут зайти в Личный кабинет или обратиться за помощью в техническую поддержку. Информация о следующих обновлениях появляется на странице новостей на официальном сайте. Также доступна в группах, в социальных сетях.

Абоненту остается только подождать, когда сервис снова начнет работать. После технических работ доступ должен восстановиться.

Если этого не произошло – оставить приемник на одном из закодированных каналов. В течение восьми часов должен появиться доступ к телевещанию.

Ошибка 106

В Триколор ошибка 106 появляется из-за неправильного географического положения. Услуга предоставляется только на территории РФ, в других странах работать не может. Информация о неполадке указана в статусе Личного кабинета.

На устройстве – ошибка 102 возникает по таким причинам:

  • абонент используется прокси-сервера для доступа;
  • подключение к Триколор Онлайн было выполнено в другой стране;
  • услуга не распространяется на данный регион.

К примеру, Триколор не работает в Казахстане и нередко возникают ошибки в Крыму. Информация о пользователе берется с IP-адреса, вне зависимости от используемых VPN-сервисов.

Чтобы восстановить работу приемника, нужно подключиться только с русского IP-адреса.

Ошибка 104

Ошибка 104 Триколор «Не видит смарт-карту» или идентификатор не появился. Появляется из-за неисправности карты доступа, заводского брака или неверной эксплуатации. Случается, когда пользователь попросту неверно вставил идентификатор в приемник.

Пути решения:

  • достать смарт-карту и вставить правильно;
  • проверить на отсутствие внешних повреждений;
  • установить в другой приемник (если есть такая возможность).

Брак появится при первой установке, вернуть деньги или обменять на другую можно в течение двух недель. Абонент должен обратиться в точку продажи или позвонить по номеру горячей линии в своем регионе. Обмен не выполняется, если на карте появились повреждения по вине пользователя.

Чтобы в дальнейшем не сталкиваться с такой проблемой, нужно внимательно ознакомиться с инструкцией, расположенной на задней части карты и приложенной к комплекту оборудования.

На идентификаторе расположена плата с контактами, которые нужно оберегать от воздействия высоких температур и влаги. Также приемное оборудование нельзя бить или подвергать другому физическому воздействию.

Кодированный канал Триколор

Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. У подобного сбоя есть несколько причин, которые разберем подробнее.

Основные причины

Если Триколор пишет короткое замыкание на LNB IN, основания могут быть следующие:

  • проблемы с настройками;
  • поломка оборудования;
  • некорректное соединение;
  • непогода.

Если наблюдается плохая погода, лучше переждать и уже после этого разбираться, что делать и предпринимать какие-либо действия.

Вполне возможно, что произошел сбой настроек. Для решения проблемы потребуется их вернуть к заводским. Сделать это несложно, достаточно зайти в меню ресивера и отыскать соответствующий пункт.

Проверяем кабель

Возможно произошло короткое замыкание на антенне Триколор, что делать? сразу требуется проверить кабель. Особенно необходимо тщательно обследовать, нет ли «волоска» оплетки на основной жиле. Причем лучше всего проверить не только с концов, но и по всей длине. Антенный кабель не вечный, под воздействием внешних факторов он может испортиться. Поломался конвертер

Оповещение о том, что произошло короткое замыкание на LNB IN, скорее всего, свидетельствует о поломке конвертера, установленного на спутниковой тарелке. Чтобы понять это действительно поломка оборудования или представленная проблема, необходимо выполнить следующие манипуляции. Отключить антенный кабель от спутниковой тарелки, но к приставке он должен быть подключен. Если на экране оповещение осталось, значит, дело в замыкании. Если сообщение пропало, значит, вышел из строя конвертер. В этом случае без помощи специалистов сервисного центра не обойтись.

Вышел из строя ресивер

Оповещение Триколор ТВ короткое замыкание может отобразиться из-за поломки ресивера. Подобное случается нечасто, но исключать нельзя. Чаще всего выходит из строя плата. Проверить приставку можно отсоединив от нее антенный кабель. Если оповещение не исчезнет, значит, потребуется посетить сервисный центр, что мастера провели ремонт или заменили на новую.

Короткое замыкание на LNB

Если на экране телевизора возникла надпись: «Короткое замыкание на LNB. Проверьте антенный кабель», то причин может быть две:

  1. Конвертер на антенне не исправен (износ, повреждение грозовым разрядом или наледью).
  2. Возникли проблемы с антенным кабелем (попадание воды, промерзание, механические повреждения, обрыв, износ).

Для устранения неисправности необходимости провести полную диагностику спутниковой системы Триколор ТВ с поэтапным тестированием участков системы.

Для проведения ремонтных работ следует обеспечить доступ к антенне. По требованию мастер может взять с собой лестницу высотой от 6 до 10 метров. Если доступ на крышу ограничен ТСЖ или управляющей компанией, нужно заранее взять ключи от крыши. Со стороны установщика может быть предоставлено гарантийное письмо и удостоверение инженера слаботочных систем.

Ремонт Триколор ТВ производится по факту диагностики.

Стоимость выезда мастера для проведения диагностики: 800р. по Москве, 1 200р. по Московской области. Стоимость ремонта определяется после выявления точной причины поломки.

Оформить заявку: 8-999-802-91-02

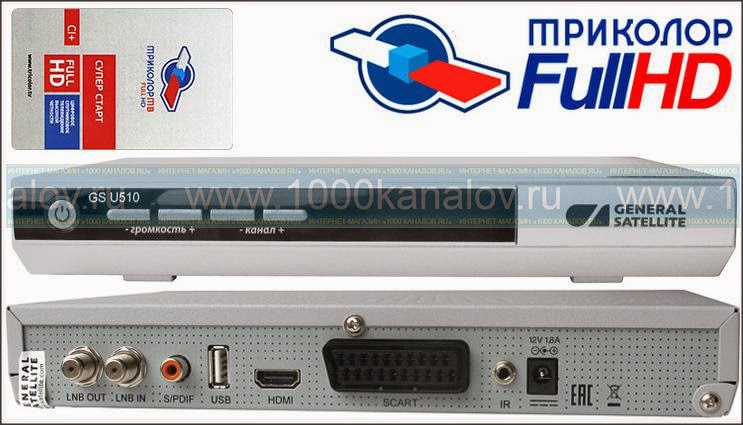

Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.

В завершение

Чтобы справиться с подобной проблемой, необходимо знать, чего она появляется. Уже в дальнейшем предпринимать соответствующие действия. Следует отметить, что далеко не всегда удается решить проблему самостоятельно, очень часто требуется помощь специалистов, которые проведут ремонт оборудования.

Устанавливая комплект оборудования Триколор для просмотра кодированных спутниковых трансляций, нельзя не уделить внимание кабельной сети внутри дома или квартиры. При небрежности монтажа, неправильном выборе материалов ресивер зачастую выдает ошибку, которая сообщает, что произошло короткое замыкание на LNB IN. Причин такой неполадки может быть несколько. Ликвидация одних потребует исключительно внимательности и аккуратности, иные же означают физические поломки оборудования.

Причины возникновения ошибки

Короткое замыкание на антенне Триколор может возникать по следующим причинам.

  1. Произведен небрежный монтаж наружного антенного блока, из-за чего во время непогоды ресивер пишет «короткое замыкание».
  2. Использован неподходящий кабель, или срок его службы истек.
  3. Есть повреждения кабельной линии.
  4. При организации коммутации сделаны ошибки или использованы некачественные комплектующие.
  5. Поломка компонентов антенного блока.
  6. Сбой прошивки на ресивере Триколор.

Первая из перечисленных причин диагностируется довольно просто. Если в ясную погоду все работает хорошо, а в дождь происходит замыкание, следует проверить характер монтажа кабеля на антенном блоке и его гидроизоляцию. Чтобы вода не заливала точки коммутации, провод должен подходить к конвертеру снизу, а соединения тщательно обмотаны изолентой.

VR-BOOM

Цифровое телевидение, через приставки от разных фирм, одинаково может выходить из строя. Одна из самых часто встречаемых ошибок Warning LNB short. Она не позволяет выполнять настраивание каналов и, соответственно, их просмотр. Уведомление мигает на ресиверах от фирмы BBK.

Что означает ошибка

Warning LNB short буквально переводится как замыкание блока ресивера. Сама ошибка вызвана несколькими причинами:

  • замыкание оплетки и центральной жилы;
  • мусор попадает на основной передающий стержень внутри кабеля;
  • несоответствие настроек для активных антенн;
  • технические повреждения телевизора, либо сгорела плата тюнера.

Как убрать проблему

Мы собрали все моменты, которые следует проверить в первую очередь, начиная с самых простых и наиболее частых причин.

Замыкание с землей

Телекоммуникационный кабель, идущий от антенны к приставке, может пробиваться землей. Это означает, что внешняя металлическая оплетка каким-то образом соприкасается с внутренним стержнем (жилой), чего ни в коем случае допускать нельзя.


ТВ-тюнер фирмы BBK

Настройки

Еще раз перепроверьте правильность всех настроек. Некоторые пользователи отмечают, что ошибка «Warning LNB short» решается от переключения режимов антенны. По умолчанию в меню приставок стоит пункт обеспечивающий подключение через активную антенну, поэтому если у вас ее нет, то следует отключить данную функцию. Выбирайте способ коннекта через пассивную антенну.

Для BBK, опция в Меню будет указана как отключение питания на антенный вход — поищите.

Питание

Попробуйте отключить питание, идущее на антенну. Вообще, питание необходимо для активных антенн силой тока в 5V. Для аналоговых антенн оно не требуется.

Заключение

Надеюсь наши советы помогут вам разобраться, что означает это уведомление Warning LNB short и как его убрать из телевизора.

Проблемы с кабелем

Чаще всего LNB IN замыкание Триколор ТВ происходит по причине повреждения кабеля. Часть вариантов связана с качеством использованной для прокладки продукции. Предназначенный для прокладки в помещении, коаксиальный кабель быстро переламывается и выходит из строя в области наружного антенного блока.

Существующие повреждения линии находятся визуально. Для их ремонта вырезают кусок перебитого кабеля и устанавливают перемычку из провода, оконцованного F-коннекторами.

Чтобы избавиться от проблем при эксплуатации кабельной структуры, рекомендуется:

  • использовать провод для прокладки на открытом воздухе;
  • тщательно закреплять участки кабельной линии, чтобы исключить переламывание, истирание внешней изоляции вследствие раскачивания и трения о стены;
  • в зонах, где есть опасность механического повреждения, размещать провод внутри пластиковой гофрированной трубы.

Проложенная по всем правилам кабельная линия прослужит даже большее время, чем заявлено для примененного провода. Поэтому экономить на закупке его и дополнительных материалов не стоит. Советы по выбору коаксиального кабеля приведены в этой статье.

Как устранить короткое замыкание

Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером.

Визуально нужно проверить оплётку на жиле, а, точнее, не попадёт ли «волосок» от неё на соединительные провода. Начинают такой осмотр с одного конца кабеля к другому, ищут переломы, трещины, которые в будущем приведут к замыканию.

Надёжнее проверить кабель позволит лампочка с фонариком, а также аккумулятор, который можно взять из мобильного телефона. Соединив их проводом, делают цепь. Между ними заключают жилу — она цельная, если лампочка горит, нет – ищут обрыв. Так, по очереди, проверяют каждый проводок кабеля. Они должны хорошо перезваниваться прибором, оплётка тоже, а сопротивление между оплёткой и сердечником высоким. Если лампочка загорится, значит, всё в порядке. Но если лампочка не загорается, имеем низкое сопротивление. Это говорит о замыкании.

Когда это случается, кабель необходимо заменить новым, который предназначен для уличных работ. А чтобы его лучше защитить от атмосферных явлений, можно использовать гофротрубу.

Если кабель слишком длинный, намеренно замыкают его с одного конца между центральной жилой и оплёткой, а с другого проверяют прибором. Он загорелся, значит, экран оплётки, а также сердечник кабеля целые.

Бывают случаи, когда мастера неправильно соединили концы f-коннекторов, что может вывести из строя ресивер, а также LNB. Заметив это необходимо зачистить до 2 см верхнюю изоляцию, оттянуть серебристый экран назад, зачистить центральный провод и накрутить f-коннектор, если он выступает больше чем на 2-3 мм, обрезают лишнее, кроме экрана.

Ошибки монтажа и некачественные компоненты

Чтобы понять, где может возникнуть проблема при монтаже, стоит напомнить, что делать для установки F-коннектора.

  1. 1 см кабеля освобождается от внешней изоляции.
  2. Оплетка и фольга экрана отгибается и укладывается на изоляцию.
  3. Освобождается от внутренней изоляции центральная жила и просовывается в отверстие F-коннектора.
  4. Коннектор с силой накручивается на уложенные на изоляцию оплетку и фольгу.

По алгоритму действия легко понять, где может возникнуть ошибка. При неаккуратном обращении с оплеткой легко оставить тоненькую проволоку, которая коснется центральной жилы и вызовет замыкание. Кроме этого, есть опасность закупки некачественных коннекторов. Продукция мелких фирм зачастую не отвечает нормам точности изготовления и может иметь задиры, заусенцы металлических частей. При накручивании их элементы соприкасаются, вызывая ошибку на ресивере.

Поломка ресивера

Реже всего короткое замыкание на антенне Триколор является ложным. Ресивер выдает ошибку из-за поломки. В этом случае абонент может:

  • сделать сброс устройства на заводские настройки в соответствии с инструкцией по эксплуатации модели;
  • установить последние версии программного обеспечения на ресивер.

В конце процесса обновления прошивки устройство перезагрузится автоматически. Если ошибка не исчезает даже после отсоединения антенного кабеля, ресиверу необходим ремонт. Здесь понадобятся услуги специалистов компании Триколор.

Сдать ресивер в ремонт можно в ближайшем филиале обслуживания абонентов Триколор. Операторы компании с готовностью расскажут, что делать для быстрейшего решения проблемы и подскажут координаты сервисного центра.

Почему вместо вещания появляется надпись «нет сигнала», или Триколор начал показывать короткое замыкание на антенне, что делать? Когда это случается причин может быть несколько, а именно:

  1. Непогода.
  2. Сбой настроек.
  3. Повреждение соединения.
  4. Неполадка антенны.

Что такое конвертеры LNB.

Самое главное, не нужно заблуждаться, и думать, что любой конвертер может принимать абсолютно все спутники. Это не так. Именно поэтому и существует огромное количество разновидностей. Конвертер LNB

– это приемное устройство, которое преобразует получаемую электромагнитную волну в простую промежуточную частоту (L — диапазон), которая передается ресиверу (тюнеру) по коаксиальному кабелю. Конвертеры бывают двух основных видов: C-Band и Ku-Band. Разница лишь в диапазоне принимаемой частоты сигнала. Принимаемая

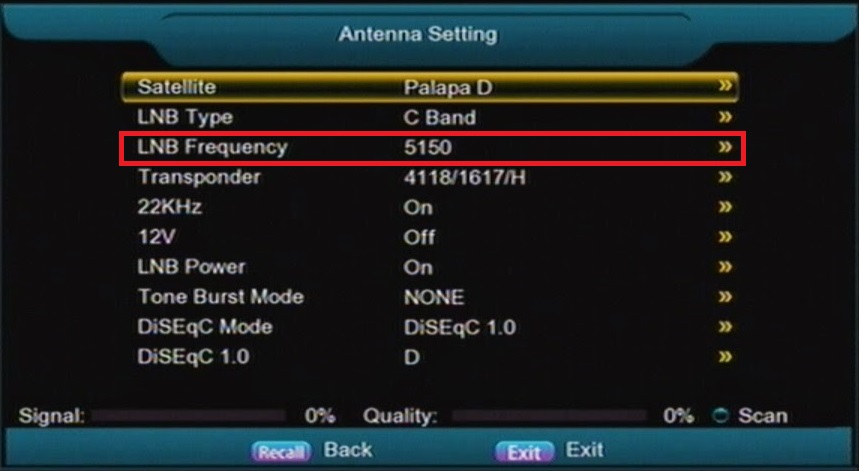

частота LNB
C-Band может быть в диапазоне от 3400 до 4200 МГц. У конвертера Ku-Band диапазон от 10700 до 12750 МГц. В связи с тем, что L-диапазон равен всего 1200 МГц (от 950 до 2150 МГц), Ku-Band был разделен на подгруппы: Ku-FSS, Ku-DBS и Ku-BSS. Конвертеры Ku-FSS. Данный тип головок (конвертеров) способен принимать частоту от 10,7 до 11,7 ГГц. Такой тип чаще называют “Ku Low-Band”, а не Ku-FSS. Поскольку они охватывают лишь низкую частоту. Конвертеры Ku-DBS. Эти конвертеры способны принимать электромагнитную частоту от 11,7 до 12,5 ГГц. Эти головки в обиходе называют “Ku Hi-Band”. Так как осуществляется прием высокой частоты. Такие конвертеры нужны тогда, когда подключаются сразу несколько ресиверов, посредством мультисвитча (MultiSwitch). Об этом будет сказано немного ниже. Конвертеры Ku-BSS. Прием в диапазоне от 12,5 до 12,75 ГГц. Эту подгруппу назвали «Telecom-поддиапазон». Универсальные конвертеры. В наше время больше всего востребованы именно такие головки. Поскольку они способны принимать весь Ku диапазон. Для этого в универсальных головках есть два гетеродина на 9750 и 10600 МГц. Поляризация. Новые конвертеры могут принимать сигнал с различной поляризацией. Есть два основных типа поляризации: круговая и линейная. Они, в свою очередь, так же подразделяются. Линейная поляризация: вертикальная (V) и горизонтальная (H). Круговая поляризация: правая (R) и левая (L). К примеру, пакет НТВ+ транслируется с круговой поляризацией. То есть, установив головки с линейной поляризацией, вы ничего не поймаете. Нужно будет вставлять внутрь «пластинку». Переключения между поляризациями осуществляется при помощи смены напряжения на конвертере. 13 Вольт – вертикальная поляризация, а 18 Вольт для горизонтальной поляризации. Разъем «LNB Out» на ресиверах. При помощи этого разъема можно подключить другой ресивер, но он будет ограничен в возможности просмотра всех каналов. Каковы ограничения? Вы можете смотреть только те каналы, которые находятся на том же спутнике, с которого принимается сигнал в данный момент на основном ресивере. Более того, они должны быть одной и той же поляризации. Twin и Quad конвертеры. Чтобы таких ситуаций не было, вместо простых конвертеров нужно ставить Twin LNB или Quad LNB. Название этих видов конвертеров говорит само за себя. Конвертер Twin LNB – можно подключить два независимых друг от друга ресивера с полноценным просмотром. Конвертер
Quad LNB
– то же самое, как и с Twin, только в этом случае можно подключить 4 ресивера. Такую схему подключения (через твины и куадр) используют тогда, когда 1 спутник хотят независимо смотреть на нескольких ресиверах. Если же хотите смотреть все спутники на всех ресиверах независимо друг от друга, то тогда нужен мультисвитч. Но, нужно учитывать на каких частотах транслируются каналы на нужных вам спутниках. Если на спутнике охватывается весь Ku-диапазон, то тогда вам придется ставить Twin или Quad LNB. Поскольку подключая конвертер через мультисвитч, он может принимать только либо Low или High диапазон, и только горизонтальную или вертикальную поляризацию. Если будете использовать Мультисвитч и Twin/Quad LNB, то вам понадобится еще и DiSEqC переключатели. Но это уже совсем другая тема.

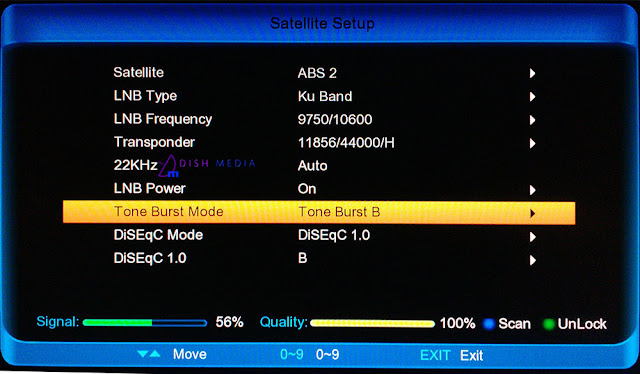

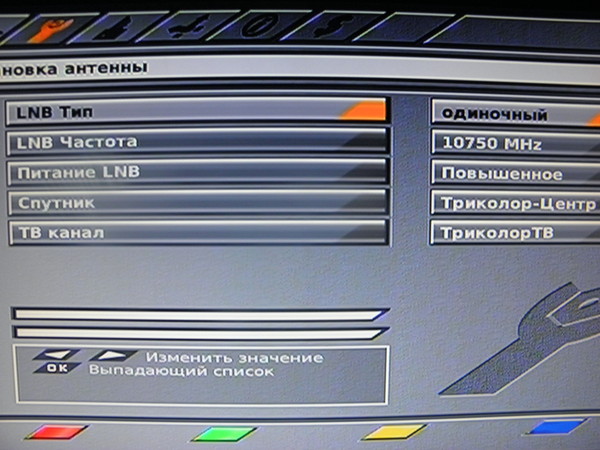

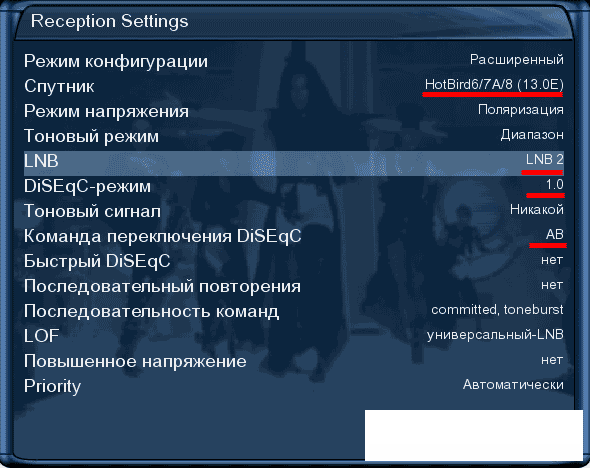

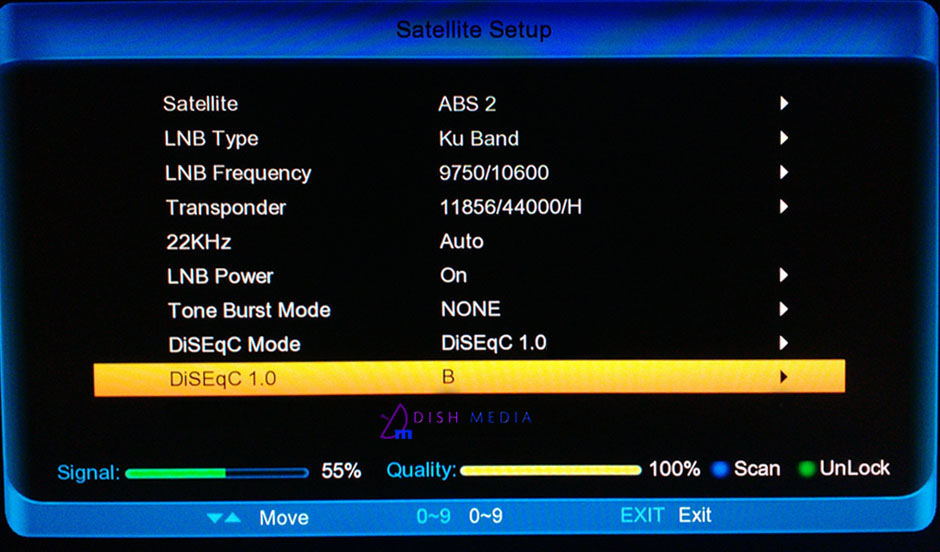

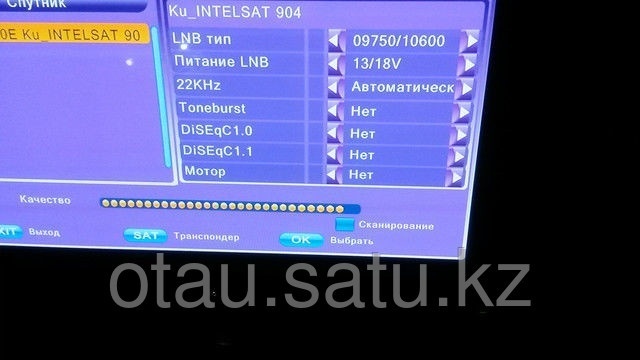

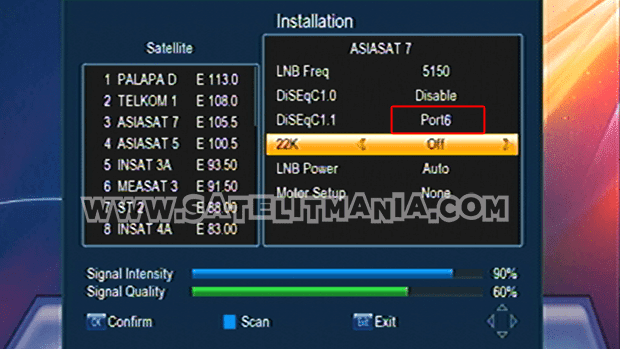

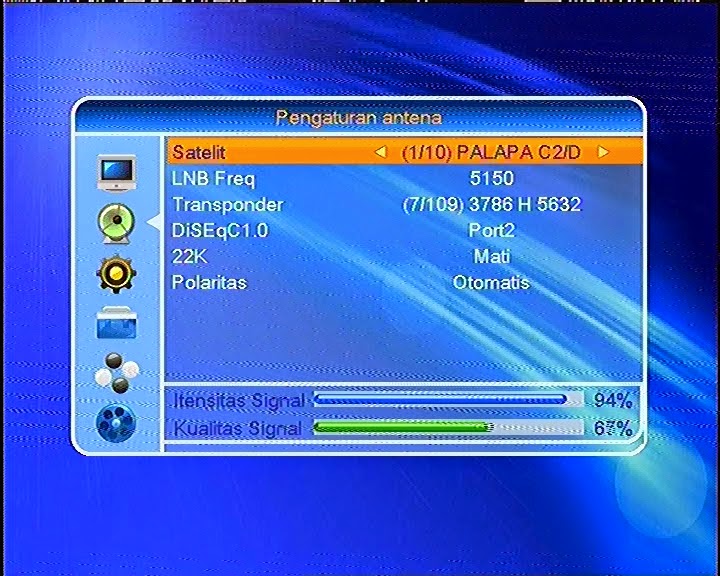

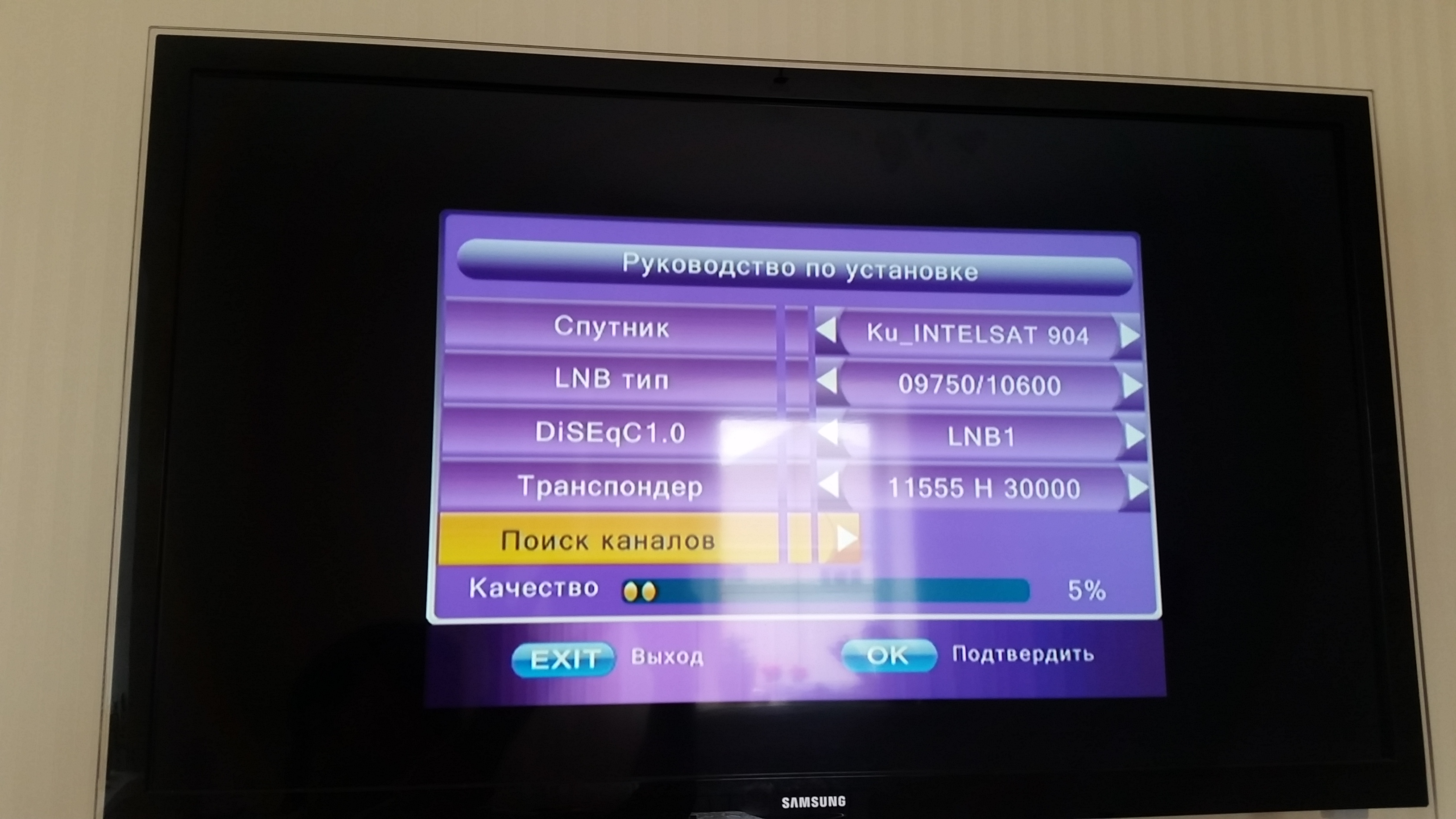

Настройка спутникового ресивера, описание меню «Установка», не взирая на отличия типовое для всех спутниковых ресиверов.

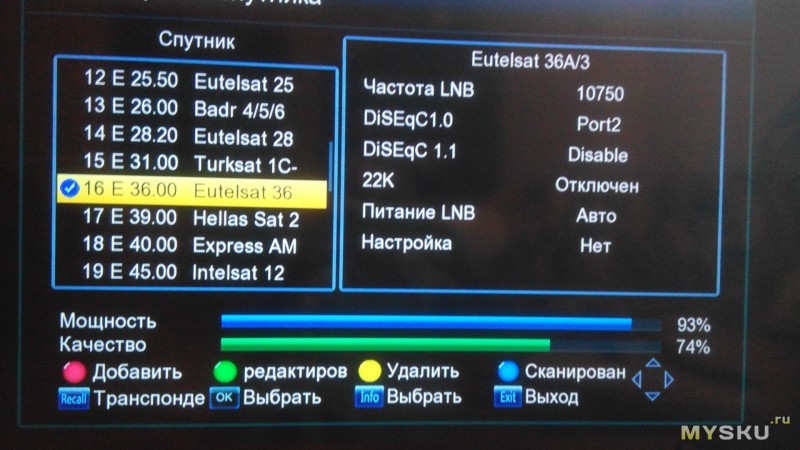

Слева находится список спутников отсортированый по возрастанию орбитальных позиций. Перекликивая которые справа можно увидеть настройки выбранного спутника. Каждому спутнику соответствует свой набор транспондеров, который можно редактировать или сканировать выборочно. Но для начала нужно сделать основные настройки спутника.

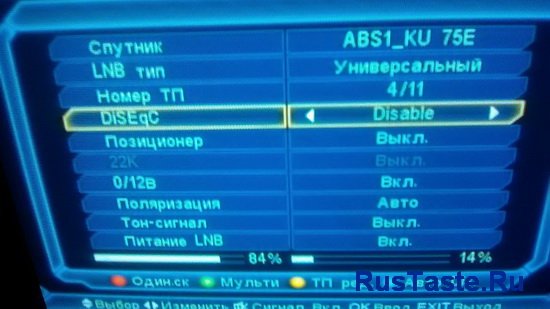

В данном меню первый пункт 0/12V

, это сигнал управления реле который выводится сзади через RCA разъем (тюльпан) черного цвета. Необходим для управления реле, которое используется для коммутации спутников в различных комбинациях в том числе и с использованием Diseqc. На сегодняшний день уже не востребованная вещь и в некоторых ресиверах может отсутствовать.

Причины короткого замыкания и поиск решений

Если экран телевизора показывает надпись «нет сигнала», а на улице непогода, лучше переждать её. Проблема может решиться сама собой.

Гроза позади, а причина осталась, возможно, произошёл сбой настроек, нужно сбросить их. Делается это очень легко и просто. В дальнейшем эти умения пригодятся при любых проблемах с ресивером.

Если настройка ресивера не устранила причину, осматривают соединение, и антенну. Её медленно поворачивают, фиксируя каждое положение на 3-5 секунд, пока не появится изображение.

Не работает Триколор – пишет кодированный канал

На экране возникает надпись о закодированном канале при разных проблемах с установленной техникой. Что предпринять в подобной ситуации, необходимо узнать из представленной ниже информации. Среди подобных проблемных ситуаций отмечаются самые популярные:

  • Ресивер был выключен 3 суток и после включения отражает доступные на бесплатной основе каналы. Причина данного явления заключается в нарушении спутниковой связи. Чтобы получить ключи, потребуется оставить приемник сигналов включенным. Канал с кодом запускается сразу от получения. Время ожидания составляет 8 часов;
  • Не читается установленная смарт-карта. Для выявления данного фактора нужно нажать на ID. В нормальном состоянии экран будет показывать параметры индивидуальной карты. Если операция не пройдет, выйдет надпись, свидетельствующая, что «нет карты». Это является свидетельством того, что карта неправильно размещена или неисправен картридер;
  • Устаревшее программа. Полностью раскодировать каналы можно будет только после полного обновления ПО.

Отвечая на вопрос, почему не работает Триколор ТВ пишет кодированный канал, можно отметить, что причин может быть немало. Еще одним основанием, где ресивер не отражает платные каналы, является сбой в программе, вызванный перепадами напряжения. В этой ситуации сигнал можно будет раскодировать при помощи перезагрузки устройства. Здесь достаточно просто все отключить от сети, убрать шнур из розетки и снова включить через несколько минут.

Если нет никакого сбоя, телевизор вновь запустит каналы, на которые абонент подписался в 2020 году, на которые оплата есть.

Как настроить тарелку Триколор ТВ на спутник самому без прибора: пошаговая инструкция после переезда

Как самому настроить спутниковую антенну Триколор? Для проведения данной процедуры рекомендуется предварительно изучить инструкцию. В противном случае можно столкнуться с рядом трудностей в процессе установки или же эксплуатации системы. Компания Триколор ТВ позаботилась о своих клиентах и максимально упростила данный процесс. Даже при наличии необходимых навыков каждый абонент может самостоятельно провести подключение. Обусловлено это хорошим охватом спутника EUTEL SAT 36/В. Он позиционируется на 36 градусах восточной долготы.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

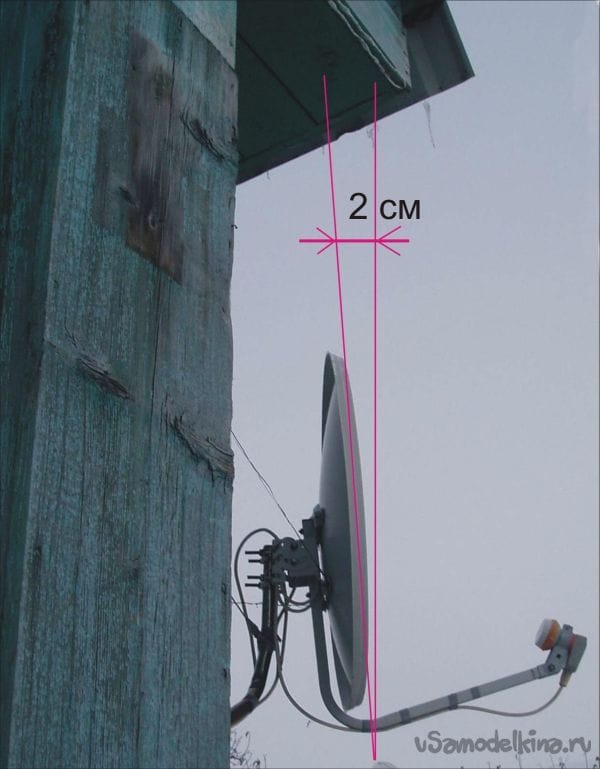

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Обратить внимание следует на тот критерий, что спутник находится над экватором.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

  1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
  2. Диаметр антенны должен быть не менее 0,6 м.
  3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
  4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля.

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

  • Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
  • При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
  • Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
  • Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Если в процессе установки спутникового телевидения возникают какие-либо сложности, то можно воспользоваться консультацией оператора компании или же вызвать мастера на дом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

Не показывает Триколор ТВ: решения и причины

При всех положительных моментах спутникового телевидения, абоненты «Триколор ТВ» часто сталкиваются с тем, что все каналы или некоторые из них не показывают. Столкнувшись со сбоями в работе спутникового вещания, не каждый сможет самостоятельно найти причину неполадок и устранить ее.

Надпись на экране «Нет доступа» или «Кодированный канал»


Решить эту проблему можно, выявив причину возникновения.

На всех каналах кроме информационного

  • Сначала надо уточнить активность абонентской подписки. Сделать это можно следующими способами: в меню ТВ-ресивера, на официальном сайте (раздел «Оплата») или личном кабинете.
  • Если подписка активна, а проблема не решилась, тогда потребуется обновить ключи активации. Запрос повторной отправки ключей можно сделать в личном кабинете. После этого ресивер надо перезагрузить и оставить на одном из каналов, к которому нет доступа. Сам телевизор можно выключить. Поступление сигнала занимает не более 8 часов.
  • Еще одну причину можно выявить по отсутствию ID-кода на экране телевизора. ID может не отображаться, потому что смарт-карта или карта условного доступа неверно установлены в приемник. Чтобы проверить этот вариант, в случае со смарт-картой – надо достать ее, поставить заново и перезагрузить электропитание. Для карты доступа достаточно перезагрузки питания.
  • Если ID так и не появился на экране, значит, ресивер перестал читать карту. Решением может стать обращение в сервисную службу.

Только на некоторых

  • В этом случае потребуется запустить автопоиск. Новые каналы надо сохранить.
  • В результате обновления проблемные телеканалы совсем исчезли из списка, значит, они прекратили вещание, т.е. в составе платных пакетов произошли изменения. Надо будет уточнить новый состав.
  • Может быть и такой вариант: телеканалы без доступа остались в новом списке, но проблема не решилась. Надо отключить ресивер от питания и заново включить.
  • Если каналы все равно не работают, надо сбросить настройки до заводских: в меню оборудования надо выбрать пункт «Заводские настройки» и нажать «Ок». После этого необходимо перезагрузить приемник и заново его настроить по инструкции.
  • Если после сброса настроек, доступ к телеканалам не появится, следует вызвать специалиста из техподдержки для диагностики оборудования.

Надпись на экране «Нет сигнала»

Такая надпись может говорит о потере сигнала вещания. Причины возникновения разные. Для их определения надо уточнить качество сигнала: на пульте нажать кнопку F1.

  1. Если мощность менее 70 %, надо рассмотреть устранить следующие варианты.
    • Плохие погодные условия могут ухудшать качество вещания. Как только погода улучшится, сигнал станет уверенным.
    • Стабильному вещанию могут препятствовать помехи на местности (деревья, высокие дома). Перенос антенны решит проблему.
    • Причиной низкого уровня могут быть неправильные настройки антенны или повреждения кабеля. Можно самостоятельно устранить эти проблемы или вызвать специалиста.
    • Причиной отсутствия изображения могут быть технические неполадки со стороны поставщика услуг.
  2. Если качество вещания более 70%, тогда надо провести ряд последовательных действий (с переходом к следующему шагу в случае неудачи на предыдущем).
    • Выполнить заново поиск каналов.
    • Перезагрузить питание ресивера.
    • Сбросить настройки до заводских.

Если доступ к телеканалам не удалось восстановить

Если все вышеуказанные манипуляции не привели к желаемому результату, тогда необходимо обратиться в Службу поддержки «Триколор ТВ». Сделать это можно разными способами:

  • Круглосуточная горячая линия +7-800-500-0123
  • Связь через Viber и WhatsApp по номеру +7-911-101-0123
  • Звонок через сайт (в разделе Поддержка)
  • Скайп: support_tricolor_tv
  • Онлайн-чат на сайте
  • Заявка в техподдержку (надо заполнить форму обращения в соответствующем разделе)
Агния Ермолаева (Написано статей: 22)
Автор, специалист в пользовании социальными сетями и онлайн образовании. Несколько лет назад Анна окончила факультет экономики и маркетинга, продолжила развиваться и работать в этом направлении. Акцент ее деятельности падает на продвижение, раскрутку бренда в интернете и социальных сетях. Просмотреть все записи автора →

Оценка статьи:

Загрузка…

Поделиться с друзьями:

телевизор пишет замыкание антенны

телевизор пишет замыкание антенны

Тэги: расчет антенны для цифрового тв dvb t2, купить телевизор пишет замыкание антенны, лучшие антенны для цифрового тв dvb t2.

тв антенна dexp, как соединить телевизионный кабель с антенной, антенна кинешма как настроить цифровые каналы, антенна тв dvb наружная, антенны для цифрового тв на даче 100

антенна тв dvb наружная Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. Польская антенна решётка для цифрового телевидения. В некоторых случаях антенна Решётка может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко. Не раз однако сталкивался с ситуацией когда используя свою старую. Форум по спутниковому телевидению Основной форум Техническая поддержка Ресивер Триколор пишет короткое замыкание на антенне!. Нет, у меня антена за окном и телевизор в тойже комнате кабеля метров 10 не больше. Причины короткого замыкания и поиск решений. Если экран телевизора показывает надпись нет сигнала, а на улице. Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером. Визуально нужно проверить. Что делать при коротком замыкании на антенне Триколор ТВ?. Неполадка антенны. Если экран телевизора показывает надпись нет сигнала,. Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки. Техника. ЭНДРЮ 2 (10). Ресивер Триколор пишет короткое замыкание на антенне! Все нормаьно сделано. Для начала нужно проверить кабель. Возможно у вас действительно короткое замыкание. Поэтому есть ваша антенна стала плохо показывать опеределенные каналы, то. Активная антенна отличается от пассивный наличием двух дополнительных. Как правило расположен рядом с телевизором. и запитывается от розетки 220 вольт. у. Это окно говорит о коротком замыкании в антенне. не принимает сигнал с антенны антенна исправена другои ресивер кажет наличие сигнала. При включении приставки на телевизоре высвечивается окно установка, но оно не убирается, при нажатии кнопки exit высвечивается другое окно, и не чего не. На экране надпись короткое замыкание. Проверьте антенну. макс писал(а): Вопрос: на экране надпись произошло короткое замыкание поправьте. Решили переместить один телевизор, в процессе перемещения увидели повреждение кабель идущего ко второстепенному ресиверу, когда взяли. Данное сообщение означает что антенна замкнута (короткое замыкание на антенне или в кабеле). Все равно не помогло на экране так же пишет Antenna short. На телевизоре выскочил Antenna short как это убрать. Что делать, если на экране телевизора Короткое замыкание LNB. Стоимость ремонта. Проверьте антенный кабель, то причин может быть две: Конвертер на антенне не исправен (износ, повреждение грозовым разрядом или наледью). Возникли проблемы с антенным кабелем (попадание воды, промерзание. в настройках включила питание на антенну и теперь показывает надпись antenna short. Выключала из сети, выдергивала антенну, но пульт не реагирует. Подскажите как избавиться от проблемы и вернуться к заводским настройкам? Почему возникает короткое замыкание. Самый банальный вариант возникновения короткого замыкания в кабеле – неправильная заделка кабелей и некорректное подсоединение fконнекторов. Не секрет, что начинающие установщики спутниковых тарелок стремятся как можно скорее установить эту самую тарелку. Настройка цифровых каналов через обычную антенну для приёма телевидения. При желании подключить ещё один телевизор к пассивной антенне это сделать. Просто имеется короткое замыкание в антенном кабеле либо в самом приёмном устройстве. Почему случилось замыкание? Причин может быть. антенны для цифрового тв на даче 100 телевизионная антенна bbk da16 отзывы антенна для цифрового тв елочка

куда направлять антенну для цифрового телевидения антенна телевизионная hama h 121650 активная телевизор не находит цифровые каналы samsung антенна расчет антенны для цифрового тв dvb t2 лучшие антенны для цифрового тв dvb t2 тв антенна dexp как соединить телевизионный кабель с антенной антенна кинешма как настроить цифровые каналы

Казалось бы, такое чудо техники должно дорого стоить. Однако HQClear TV на удивление обойдется вам дешевле, чем многие аналоги. Однако многих людей интересует — HQClear TV развод или нет? Мнение пользователей интернета никогда не отличалось однозначностью, но положительных отзывов хватает, чтобы убедиться в реальности и действенности предложения. С мужем часто ездим в загородный дом, и иногда там хочется посмотреть телевизор. Обычные антенны плохо ловят сигнал, поэтому решили купить HQClear TV. Порадовало высокое качество, потому как устройство отлично работает! Теперь можем наслаждаться просмотром телеканалов и не переживать о том, что внезапно пропадет сигнал Как смотреть телевизор без антенны. Телевизор сегодня наравне с интернетом является источником информации. Помимо новостей, можно смотреть развлекательные шоу, сериалы, спорт и прочее. Кабельную антенну проводить очень далеко, да и некрасиво будет. Купить дорогой телек с WF нет возможности, комнатная антенна, думаю, что не очень хорошо будет принимать сигнал. Может существует какое нибудь устройство для приема хорошего сигнала, без антенны? Николета. Екатеринбург. мама. Вечерами есть телевизор, но нет ни кабельного телевидения, ни тем более спутниковой тарелки. Через кабель и штекер с сильными помехами у меня показывали Первый, Россия 1 и Рен ТВ. И все бы ничего. Антенна это источник сигнала, её задача преобразовать эфирные радиоволны в электрический сигнал и подать его по кабелю в тюнер телевизора. Конечно нужно антенна!!! Без антенны не, как ну если от Вас не в двух шагах телевизионная вышка. Хотя и то не факт, что будет ловиться. Тут с той же. Без стационарной антенны можно и прожить. От DVBT2 до Apple TV. Обратите внимание на пару важных моментов: проверьте свой новенький современный телевизор на наличие встроенного модуля DVBT2 При наличии работающих исправных антенн остаётся только выяснить, будут ли они эффективно ловить цифру в местных. Настройка антенны и телевизора. Существует несколько способов, как правильно настроить цифровой сигнал. Выбор зависит от условий приёма. Говорят у соседей такой телевизор который показывает 30 каналов в хорошем качестве без всякой антенны как то ловит сам эти каналы какая то встроенная штука говорят имеется. Размер экрана 105см и купили за 25т.р. Телевидение сейчас это уже не те ламповые телевизоры и громоздкие антенные установки. Это специальная карта доступа, которая устанавливается в ваш телевизор и принимает сигнал от общедомовой телевизионной антенны. С подробной информацией о подключении TeleCARD Ростелеком Вы. Антенна для цифрового телевидения нужна чем больше, чем дальше вы находитесь от ретранслятора. Сейчас ведётся активное строительство новых вышек, и вполне нормальная ситуация, что телеканалы вы сможете принимать с двух или даже трёх вышек. Естественно, не одновременно, а попеременно, в зависимости. А скажите, есть возможность поставить телевизор в том месте, где нет антенны? Вариант провести туда антенну – рассматривается, но в последнюю очередь ) Может, сейчас изобрели какието волшебные комнатные антенны? Проводить в эту комнату антенну желания нет. Посему вопрос таков возможно ли както использовать телевизор по назначению без этой. Абсолютно не имею понятия, как это работает, в этом проблема. Наверное, вопрос глупый, но все же.

телевизор пишет замыкание антенны

Поклонникам четких данных и холодных цифр будут полезны точные габариты устройства. В длину оно достигает 11,8 см, в то время как ширина основания (самой толстой части) составляет всего 1,4 см. Размеры крайне небольшие, учитывая сколько занимают пространства прочие современные антенны. Антенны для мобильных телефонов. Продажа, поиск, поставщики и магазины, цены в Украине. Запчасти для телефонов и планшетов. Интернет магазин Centrix. г. Днепр. 91% положительных отзывов. (574 отзыва). Покупайте безопасно через Bigl.ua Антенны для мобильных телефонов в магазинах Украины. Сравните цены и выберите лучшее предложение на Бигль. Антенна для рации, радиостанции. Телефоны и аксессуары Рации и прочие телефоны. Nagoya NA771 антенна для рация радиостанция Baofeng, Kenwood и др. Телефоны и аксессуары Запчасти для телефонов. 2018 Интернетмагазин популярных и горячих Антенны Мобильного Тв из Электроника, TVтюнеры, Приёмник спутникового ТВ, Телевизионные. Кроме того, для вас подготовлены различные выбранные бренды Антенны Мобильного Тв. Решил поискать на телефон какуюнибудь micro usb антенну для GPS, но ничего не нашел. Но наткнулся на эту штуку. а если серъёзно, то у тебя на телефоне должен быть специальный разъём для подключения внешней антенны. Мобильник: основные параметры. Антенна для мобильного устройства нужна при некачественном сигнале приема от. Выбор наружной антенны. Усилитель сигнала телевизионной антенны. Не каждая антенна для сотового телефона 3g может вам подойти. Есть факторы, которые влияют на качественный прием. Антенна Hqclear tv последняя разработка! За компактным размерами и простым внешним видом скрывается суперсовременная начинка, благодаря которой теперь телевидение в цифровом качестве вам будет доступно всегда. Простейший способ увеличить уровень сигнала Вашего сотового телефона за несколько минут. Вам не понадобится абсолютно ничего кроме кусочка провода определенной длины. ◈ ТВ ТЮНЕРЫ ◈ для цифрового и аналогового телевидения купить в интернетмагазине ⏩ ROZETKA.: (044) 5370222, 0 800 503808. ⭐ Недорогие цены на ТВтюнеры для телевизора, быстрая доставка, гарантия! Беспроводная цифровая телевизионная антенна для мобильного телефона. US $2.53 / шт. Доступно 374 поставщиков, которые предлагают тв антенну для мобильного телефона, в основном из региона East Asia. Цифровые программируемые. Антенны для усиления мобильной связи GSM. Предназначены для для работы в диапазонах 900 и 1800 Мгц с операторами Киевстар, Лайф, МТС. 2G 3G 4G антенна для авто на магните в Украине. Наличие: на складе. Усиление. На мобильном телефоне слишком слабая антенна, и вы не удовлетворены качеством приема сигнала? Это бывает, если вы проживаете в сельской местности далеко от ретранслятора. телевизор пишет замыкание антенны. телевизионная антенна bbk da16 отзывы. Отзывы, инструкция по применению, состав и свойства. Впрочем, комнатные антенны для приема цифрового телевидения имеют свои преимущества. ТОП уличных антенн для телевизоров будет насчитывать только две модели. Познакомимся с ними поближе. 20 антенн для цифрового телевидения DVBT2 рекомендованные специалистом. Эта статья не просто подборка различных антенн. Комнатные антенны для зон уверенного приёма в черте города. Комнатная антенна Сириус 2.0 без усилителя. Предназначена для использования в зоне устойчивого сигнала. Наружная цифровая антенна DA32 используется для приема сигналов различных цифровых HDTVстандартов эфирного. Бюджетная модель вполне оптимальна для приема сигналов цифрового телевидения DVBT и DVBT2, но в регионах, где цифрового вещания пока нет, возможен качественный прием. Выбор антенны для приема эфирного телевидения. Какую выбрать уличную антенну dvb t2 для уверенного приема цифрового тв в 90% случаев. Сравнение популярных цифровых антенн при удалении от 7км до 110 км от источника сигнала. Lumax DA2505P отличная пассивная антенна, рассчитана. Хватит ли комнатной антенны для качественного приема цифрового телевидения зависит от удаленности ретранслятора. Наружная (уличная) антенна. Когда на комнатную поймать не получается или ввиду расстояния даже и не имеет смысла пробовать, используем наружную (уличную) антенну. Если есть. Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Отличные цены на Телевизионные антенны в интернетмагазине www. mvideo.ru и розничной сети магазинов М.Видео. Заказать товары по телефону 8 (800) 2007775. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым. ТВ антенна своими руками для цифрового ТВ. Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Активная наружная антенна для цифрового ТВ. Простое решение для качественного приёма сигнала в сложных условиях. Подытожить всё написанное выше про антенны для приёма эфирного цифрового телевидения на даче можно составлением списка рекомендаций: Для приёма эфирного. Антенна для цифрового телевидения комнатная эфирная активная Digifors AIR 21А. Цифровое пускозарядное устройство Агрессор AGR/SBC150 Start, 9 фаз зарядки, ток 2/6/10/15А, 12V/15А розетка, 5V/1A USB, для 12V АКБ (WET, AGM, GEL), Купить. 8 показать номер. Интернет магазин Флап ru. г. Екатеринбург.

Как самостоятельно настроить спутниковую антенну.

Окончание

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня мы продолжаем тему, начатую в первом посту. Итак, все расчетные данные у нас есть, антенна собрана согласно инструкции и, уже установленная на кронштейн, ждет своего звездного часа. На всякий случай нашел в интернете чертеж.

Теперь нам надо подготовить кабель и подключить ресивер. Начнем с кабеля.

Одеваем на кабель F-коннектор.

Соединяются между собой ресивер и конвертер коаксиальным кабелем, на концах которого устанавливаются специальные разъемы, называемые F- коннекторами. Как правильно разделать кабель и установить на него F-коннектор смотрите на фото.

Отступаем от края кабеля 1,5 сантиметра, делаем круговой надрез, и снимаем верхний слой изоляции, должно получиться как на рисунке (2). Здесь мы видим два слоя экрана. Вначале отгибаем назад слой из проводов, а затем из фольги, рисунок (3). Теперь от края отступаем около одного сантиметра и делаем круговой надрез на защитном слое. Аккуратно его снимаем, оголяя центральную жилу как на рисунке (4). Берем F-коннектор, и по часовой стрелке накручиваем его на кабель. Будьте внимательны, следите за тем, чтобы ни один волосок или фольга экрана не касались центральной жилы. Должно получиться как на рисунке ниже.

Теперь соединяем. Один конец кабеля подключаем к конвертеру антенны, другой на вход «LNB IN» задней панели ресивера. Подключаем ресивер к телевизору кабелем, идущим в комплекте, согласно инструкции на ресивер. Только теперь их можно включать в розетку. У ресивера, возможно, придется на задней панели включить тумблер. На рисунке он выделен прямоугольником.

Cпособы подключения выхода ресивера с входом телевизора.

Существует два способа подключения выхода ресивера с входом телевизора.

Первый, так называемый – высокочастотный, для соединения которого используется обычный коаксиальный антенный кабель, подключаемый на выход «RF OUT» ресивера и в антенный вход телевизора. На рисунке такое соединение выделено прямоугольником.

Затем на телевизоре запускаем функцию автоматического поиска каналов для сканирования диапазона частот, и по окончании на экране должно появиться меню ресивера.

Второй способ называют низкочастотным, для реализации которого используют кабель, имеющий разъемы типа «SCART» или «тюльпан».
Переводим телевизор в режим «видео» кнопкой «A/V» на пульте дистанционного управления, и если все сделано правильно, то на экране должно появиться меню ресивера. На рисунке, как раз, реализован этот способ подключения типа «SCART-SCART», где выход «TV» ресивера соединяется с любым из входов «AV1 или AV2» телевизора. Это, то же самое, если бы Вы подключали DVD-проигрыватель к телевизору.

Настройка ресивера для поиска сигнала со спутника.

Если Вы включаете ресивер первый раз, то на экране появится мастер настройки. Надо со всем соглашаться, а вот в конце на его предложение начать поиск каналов, нажимаем «Нет», так как он все равно ничего не найдет, антенна ведь не настроена. Нажимаем несколько раз кнопку «EXIT» на пульте дистанционного управления (ПДУ) ресивера, пока он не выйдет из мастера настройки.

Весь процесс я буду показывать на примере спутникового ресивера DRE7300 предназначенного для приема каналов пакета «ТриколорТВ». Меню стандартное для всех ресиверов, и отличие может быть незначительное лишь в дизайне, или некоторые пункты меню могут называться по — другому.

Теперь нам надо зайти в главное меню, для этого жмем кнопку «MENU» на пульте дистанционного управления (ПДУ) ресивера. Далее все время будем работать только с ПДУ ресивера. Здесь мы опускаемся до пункта «НАСТРОЙКА” и жмем «ОК». Если у Вас спросят «PIN», введите четыре нуля.

В окне «НАСТРОЙКА» опускаемся до подпункта «РУЧНОЙ ПОИСК» и жмем «ОК».

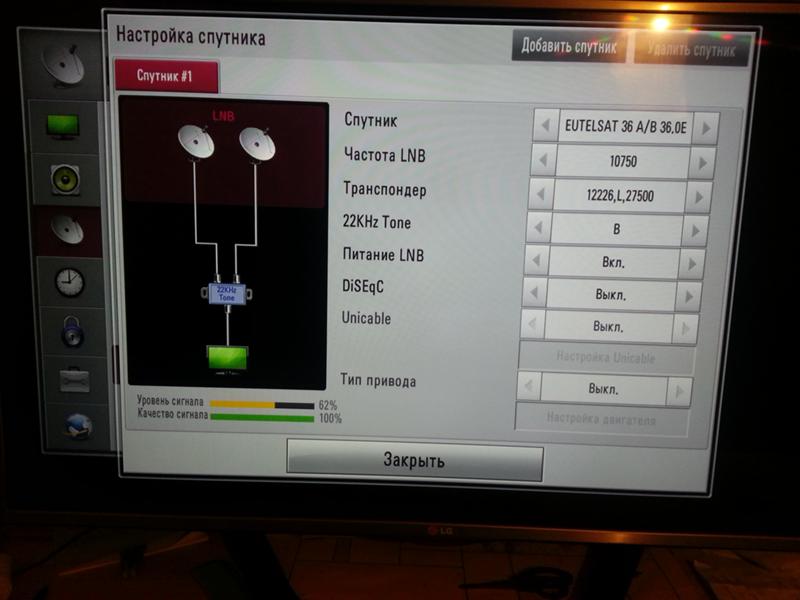

Вот с помощью этого окна будем настраивать антенну. Если Вы приобрели готовый комплект, то значения, выставленные по умолчанию, не меняются, как правило, провайдер и производитель об этом позаботились, и все параметры уже «зашиты» в ресивер.
Здесь нас интересует правый нижний угол, в котором видны две шкалы настройки, я их обвел белым прямоугольником. Естественно, пока они пусты и проценты стоят по нулям, так как антенна еще не настроена.

Верхняя шкала показывает уровень сигнала со спутника, а вторая его качество. И только тогда, когда обе шкалы будут показывать проценты, мы на правильном пути, иначе, показывать вообще ничего не будет.

Не будем вдаваться в подробности, что такое поляризация, скорость потока и т.д., об этом я расскажу, кому интересно, в следующих постах. Наша основная задача настроиться на спутник и смотреть спутниковое телевидение.

Методика настройки спутниковой антенны на спутник.

Итак, еще раз проверяем все соединения, иначе «крутить» будете тарелку не один день. Проверено!!! Затяните гайки, регулирующие перемещение антенны по вертикали и горизонтали таким образом, чтобы она с некоторым усилием перемещалась вверх-вниз и вправо-влево, а без приложения усилия оставалась бы неподвижной.

1. Первая, или грубая настройка спутниковой антенны.

Настраивать лучше всего по Солнцу. Ждем время совмещения спутника и Солнца указанное программой, в моем случае 13.51, а когда это произошло, направляем тарелку на диск Солнца таким образом, чтобы конвертер встал посередине диска. Если погода пасмурная, или, ждать солнышка нет сил, берем компас, и, по азимуту, указанному программой, находим направление на спутник. Разворачиваем антенну так, чтобы конвертер смотрел в точку на горизонте указанную стрелкой компаса. Все, первый пристрел сделан.

Теперь берем тонкий маркер или фломастер и наносим длинную риску на зажим крепления и трубу кронштейна как на рисунке. Делаем еще дополнительно две риски уже на самой трубе кронштейна, отступая от центральной с лева и с права по 5-7мм. Если пристрел был сделан по компасу, то отступы желательно сделать около одного сантиметра.

Риски нужны для того, чтобы если в процессе настройки Вы собьетесь, устанете или Вас срочно вызвали на работу, то в любое удобное время Вы сможете начать поиск из исходного положения, не делая больше никаких замеров. Вот как раз за это отвечает центральная риска, а за боковыми искать бесполезно, там нашего спутника нет.

Исходное положение – тарелка направлена вверх до упора. От центральной риски, допустим вправо, сдвигаем тарелку на 1мм, и начинаем ее медленно опускать с промежутками около 5мм. После каждого промежутка делаем остановку на 2-3 секунды. Так как ресивер у нас цифровой, то остановки нужны ему для обработки сигнала. Если Вы опустились вниз до упора, а на шкале так и не появился уровень сигнала, поднимаем тарелку вверх, сдвигаем на 1мм вправо, и начинаем ее опускать до появления сигнала или до упора вниз.

Делаем именно так, и в такой последовательности как я пишу. И, самое главное, не надо торопиться. Все получится.
Имейте в виду, что уровень сигнала на шкале в момент настройки мгновенно появляется и мгновенно исчезает. Поэтому будьте внимательны. Это особенно касается тех, кто настраивает спутниковую антенну первый раз. А если Вы настраиваете с помощником, который должен стоять у телевизора и кричать о появлении сигнала, пусть даже моргает через раз.

Допустим, Вы дошли до правой риски, а шкала молчит, ну не хочет она, чтобы мы сегодня смотрели спутниковое телевидение, или Ваш помощник все-таки «проморгал» появление сигнала.
Тогда можем возвратиться к исходной центральной риске, и уже от нее пойти влево, а можно постепенно вернуться к ней, т.е. от правой риски возвращаемся назад к центральной, продолжая искать спутник, а заодно перепроверяем себя. Теперь, Вы дошли до левой риски, а сигнала по-прежнему нет, опять возвращаемся к центральной риске, продолжая поиск. Значит, Вы, где то ошибаетесь или торопитесь. И запомните, заходить за крайние риски смысла нет, нашего спутника там нет. Не повторяйте чужих ошибок!

О, чудо, на шкале появился уровень сигнала, о чем помощник заорал так, что штукатурка посыпалась и балкон задрожал. Все! Первую, грубую настройку Вы сделали. Можно перевести дыхание, съесть шникерс и выпить чашечку кофа.

2. Точная настройка спутниковой антенны.

Теперь из этого положения будем производить окончательную настройку антенны. Для этого возьмитесь пальцами рук за бока тарелки в средней части, и слегка начните гнуть ее по горизонтали влево или вправо, следя за уровнем сигнала, определяя его максимальное значение по двум шкалам. Передвигаем тарелку в то место, где сигнал максимальный, но уже держась за ее крепление.

Делаем все то же самое, но уже слегка гнем тарелку по вертикали, держась за штангу, на которой установлен конвертер. Таким образом, перемещая тарелку в двух плоскостях, мы находим ее оптимальное положение.

Дополнительно возможно на пару-тройку процентов поднять сигнал, если на несколько градусов повернуть конвертер по, или против часовой стрелки, предварительно ослабив крепления держателя конвертера.

Двигать его к зеркалу не рекомендуется, так как изменится угол места, и все настройки придется производить заново. Но, как правило, если угол поворота конвертера выставлен правильно, крутить его не надо, так как прироста сигнала Вы все равно не получите. Кто забыл, что такое угол места и угол поворота конвертера, вспоминайте первую часть.

Добившись максимального значения сигнала, аккуратно затяните крепежные гайки, которые регулируют перемещение тарелки по вертикали. Постоянно следите за показаниями индикаторов настройки. Если уровень упал, придется открутить гайки и заново подстроить вертикальное положение.

Теперь затягиваем крепежные гайки, регулирующие горизонтальное положение тарелки следующим образом: вначале на один оборот затягиваем, например, левую гайку, а затем правую, и так далее.
Если уровень сигнала начал подать, аккуратно, на пол оборота открутите гайку, которую крутили в этот момент, и начинайте затягивать противоположную до тех пор, пока сигнал не вернется в первоначальное значение. В общем, добейтесь, чтобы, когда тарелка была закреплена, уровень сигнала остался на том же уровне как до затяжки гаек.

Производим поиск каналов.

Все. Антенна у нас настроена. Теперь осталось только произвести поиск каналов на ресивере. Для этого несколько раз нажимаем кнопку «EXIT», пока не выйдем в «ГЛАВНОЕ МЕНЮ».

Поднимаемся до подпункта «ПОИСК КАНАЛОВ ТРИКОЛОР ТВ» и Жмем «OK». Ресивер произведет поиск каналов, а когда он закончит, то Вам будет предложено сохранить их, что Вы разумеется и сделаете. Приятного просмотра.
Удачи!

Спасибо Альяно за ценный ресурс http://www.alyno.ru.

Нет сигнала на всех каналах, причины и решения

При всех положительных сторонах спутникового ТВ, абоненты Триколор ТВ часто сталкиваются с тем, что не показывают все каналы или некоторые из них. Столкнувшись со сбоями в работе спутникового вещания, далеко не каждый сможет самостоятельно найти причину неполадок и устранить ее.

Вы можете решить эту проблему, определив причину.

По всем каналам, кроме информационных

  • Для начала необходимо уточнить активность подписки.Сделать это можно следующими способами: в меню ТВ-приемника, на официальном сайте (раздел «Оплата») или в личном кабинете.
  • Если подписка активна и проблема не исчезнет, ​​вам необходимо обновить ключи активации. Запрос на повторную отправку ключей можно сделать в личном кабинете. После этого ресивер необходимо перезагрузить и оставить на одном из каналов, к которому нет доступа. Сам телевизор можно выключить. Время прихода сигнала — не более 8 часов.
  • Еще одну причину можно определить по отсутствию идентификационного кода на экране телевизора. Идентификатор может не отображаться, потому что смарт-карта или карта условного доступа неправильно установлена ​​в приемник. Чтобы проверить эту опцию, в случае смарт-карты ее необходимо вынуть, переустановить и перезапустить блок питания. Для карты доступа достаточно сброса питания.
  • Если ID по-прежнему не появляется на экране, это означает, что приемник перестал читать карту.Решением может быть обращение в сервисный отдел.

Только на некоторых

  • В этом случае вам нужно будет запустить автопоиск. Новые каналы необходимо сохранить.
  • В результате обновления проблемные телеканалы полностью исчезли из списка, значит, они перестали вещать, т. е. произошли изменения в составе платных пакетов. Надо будет уточнить новый состав.
  • Может быть такой вариант: телеканалы без доступа остались в новом списке, но проблема не решилась.Необходимо отключить приемник от источника питания и снова включить.
  • Если каналы по-прежнему не работают, необходимо сбросить настройки до заводских: в меню оборудования выбрать пункт «Заводские настройки» и нажать «ОК». После этого необходимо перезагрузить ресивер и перенастроить его по инструкции.
  • Если после сброса настроек доступ к телеканалам не появился, следует вызвать специалиста техподдержки для диагностики оборудования.

Подпись к экрану «Нет сигнала»

Такая надпись может указывать на потерю широковещательного сигнала. Причины разные. Для их определения нужно уточнить качество сигнала: нажмите кнопку F1 на пульте дистанционного управления.

  1. Если мощность меньше 70%, следует рассмотреть следующие варианты.
    • Плохие погодные условия могут ухудшить качество вещания. Как только погода улучшится, сигнал станет уверенным.
    • Помехи в зоне (деревья, высокие здания) могут помешать стабильной трансляции. Перемещение антенны решит проблему.
    • Причиной низкого уровня могут быть неправильные настройки антенны или повреждение кабеля. Вы можете устранить эти проблемы самостоятельно или вызвать специалиста.
    • Причиной отсутствия изображения может быть техническая проблема с поставщиком услуг.
  2. Если качество трансляции больше 70%, то нужно провести серию последовательных действий (с переходом на следующий шаг в случае сбоя на предыдущем).
    • Выполните поиск каналов еще раз.
    • Перезапустите питание приемника.
    • Сброс настроек до заводских.

Если не удалось восстановить доступ к телеканалам

Если все вышеперечисленные манипуляции не привели к желаемому результату, то вам необходимо обратиться в Службу поддержки Триколор ТВ. Можно разными способами:

  • + 7-800-500-0123
  • Связь через Viber и WhatsApp по телефону + 7-911-101-0123
  • Звоните через сайт (в разделе Поддержка)
  • Skype: support_tricolor_tv
  • Онлайн чат на сайте
  • Заявка на техническую поддержку (необходимо заполнить форму заявки в соответствующем разделе)

В этой статье мы рассмотрим наиболее частые причины неисправности спутниковой антенны и способы их устранения.

Как проверить коаксиальный кабель

Часто после ремонта возникают проблемы с кабелем. Антенный кабель, через который производится соединение «головы» спутниковой тарелки с ресивером, можно просто оборвать или замкнуть накоротко после очередного ремонта. Также возможен обрыв коаксиального кабеля по линии центральной жилы. Чтобы точно определить причину отсутствия приема спутникового телевидения, сначала проверьте состояние кабеля. Часто визуального осмотра достаточно, чтобы обнаружить очевидные нарушения изоляции оболочки, трещины и защемления в кабеле.

Более точно определить состояние кабеля можно с помощью специального прибора — цифрового мультиметра. Если дома такого прибора нет, то низковольтной лампочки накаливания от фонарика и аккумулятора мобильного телефона будет достаточно … Такой простой народный прибор для проверки электрических цепей в народе прозвали «аркашка». Для проверки с «аркой» нужно подключить проверенный сердечник к разрыву в простейшей электрической цепи с аккумулятором и лампочкой. Если лампочка загорелась, проводник исправен, а если нет — обрыв цепи. Проверить коаксиальный кабель как цифровым прибором, так и с помощью народного понятия типа «аркашка» просто: по очереди проверяем центральную медную жилу и оплетку.

Рабочий кабель обычно должен перезванивать между началом и концом одноименных проводников, но не между противоположными. Проще говоря, центральная жила в начале и на конце провода должна нормально звенеть с прибором (загорится лампа «арка»), а также начала и концы кос.Важно учесть, что прибор не должен звенеть между оплеткой и жилой (лампочка не загорится). Сопротивление между этими элементами должно быть высоким — несколько мОм. Низкое сопротивление между алюминиевой оплеткой и медной жилой коаксиального кабеля указывает на короткое замыкание.

Возможны также ситуации, когда проверить целостность жил кабеля таким способом невозможно из-за удаленности пластины и приемника. Именно для этого случая можно порекомендовать следующий метод диагностики: во-первых, мы проверяем, нет ли короткого замыкания между центральной жилой и экраном, во-вторых, намеренно закорачиваем жилу с помощью плетеного экрана с одной стороны, и с другой — сверяем с устройством. Если устройство издает звуковой сигнал или загорается «арка», это означает, что и линия оплетки, и линия жилы полностью целы.

Почему происходит короткое замыкание

Самым частым случаем короткого замыкания в кабеле является неправильная заделка кабелей и неправильное подключение f-разъемов. Не секрет, что начинающие установщики спутниковых антенн стремятся установить именно эту антенну в кратчайшие сроки, наплевав на надежность и качество. Их главная цель — как можно быстрее получить заветные 500 рублей.

Для предотвращения короткого замыкания, которое может вызвать повреждение как приемника, так и LNB, необходимо тщательно проверить правильность заделки кабеля. Особой хитрости в этом процессе нет: нужно аккуратно зачистить верхнюю изоляцию на 1,5-2 см, снять обратно серебряный экран, зачистить центральную золотую жилу и прикрутить f-разъем. Далее остается обрезать центральную медную жилу так, чтобы она выступала не более чем на 2-3 мм из f-разъема.

Основная ошибка новичков в том, что они недостаточно хорошо оттягивают волоски алюминиевой оплетки. Эти самые волоски со временем могут соприкоснуться с центральной медной жилой и вывести из строя дорогостоящее оборудование. Фактически произойдет короткое замыкание, которое в худшем случае «убьет» приемник. Также ошибкой является отрезание алюминиевой фольги. Лучше просто сдвинуть назад, чтобы f-разъем лучше соединялся и держался за коаксиальный кабель. В любом случае необходимо внимательно проверить, нет ли короткого замыкания между центральным проводником и «землей» оплетки экрана.После подачи напряжения на приемник исправить что-либо будет просто невозможно.

LNB поломка головки

Отказ головки LNB также очень распространен. Попадание атмосферных осадков, короткое замыкание, а также перенапряжение являются основными причинами выхода из строя преобразователей спутниковых антенн. Чтобы проверить поломку того или иного LNB, просто отключите диск (если у вас, конечно, несколько конвертеров) и подключите головки одну за другой напрямую к ресиверу. Так вы легко сможете точно определить неисправный преобразователь.

Сегодня трудно представить жизнь без телевещания. Отсутствие сигнала — довольно распространенная проблема, с которой рано или поздно сталкивается большинство владельцев телевизоров. Причин возникновения этой неисправности может быть несколько. В первую очередь, это:

  • аппаратные проблемы;
  • профилактических работ;
  • внешних факторов.

Наиболее частыми причинами отсутствия стабильного сигнала на вашем телевизоре из этой категории, как правило, являются:

  • дефект соединительного кабеля;
  • неисправность спутниковой тарелки или антенны;
  • выход из строя спутникового конвертера.

Проблема с соединительным кабелем может быть вполне очевидным ответом на вопрос, почему в телевизоре нет сигнала. Если у антенны или спутниковой тарелки плохая связь с устройством из-за повреждения кабеля, такая ситуация вполне оправдана. Проверьте свечи и сам провод на предмет дефектов. Кстати, на передаваемый сигнал влияет и качество самого провода, так что знать лишним не будет.

Если вы используете спутниковую антенну для приема телевизионного сигнала, вам необходимо убедиться, что она находится в правильном положении (ниже мы дадим совет, как это сделать) Если спутниковый ресивер покрыт слоем пыли , лед или грязь, неудивительно, что это не работает.В этом случае тщательно очистите поверхность.

Неисправность спутникового преобразователя — довольно частая причина отсутствия спутникового сигнала на телевизоре. Конвертер действует как регулятор, который снижает частоту спутникового сигнала для уменьшения потерь при передаче сигнала. Для решения проблемы замените неисправный преобразователь на новый.

Важно: если вы не уверены, что умеете производить подобные манипуляции со спутниковой тарелкой — доверьте это дело опытному мастеру.В противном случае вы рискуете нанести устройству непоправимый ущерб.

Профилактические работы

Если ваш телевизор в очень редких случаях сообщает «нет сигнала», возможно, ваш оператор проводит профилактические работы по устранению задержек и других проблем при трансляции телевизионного сигнала. Единственный выход из этой ситуации — дождаться окончания профилактических работ. Отличить одну причину отсутствия сигнала от другой достаточно просто:

  • возьмите пульт от приемника;
  • войти в системное меню;
  • проверьте, есть ли в меню приемника надпись «нет сигнала».

Если аппарат начинает писать об отсутствии сигнала в своем системном меню — значит проблема кроется в спутнике вашего оператора … В некоторых случаях может «зависнуть» приставка (для абонентов кабельного ТВ ). Попробуйте перезагрузить устройство: отключите от сети, а через 30 секунд снова включите. Возможно проблема уйдет. Те же действия можно проделать и для.

В любом случае не лишним будет обратиться к вашему провайдеру цифрового телевидения, чтобы узнать, что делать в данной ситуации.

Внешние факторы

Как самостоятельно установить спутниковую антенну

Для изготовления настройки спутниковой антенны своими руками необходимо:

  • зайти на сайт оператора и найти калькулятор углов;
  • введите координаты спутника и узнайте свое местоположение;
  • наведите антенну на спутник, используя ранее полученные данные.

Определить ваше текущее местоположение можно сделать с помощью обычного смартфона.Как правило, их точности достаточно для выбора оптимального направления лотка.

Если у вас часто возникают проблемы с отсутствием сигнала, то информация о способах вам пригодится. Для этого может потребоваться. В любом случае это решаемая проблема, как для старых телевизоров, так и для новых.

Сегодня во всем мире спутниковое вещание отдается приоритетом. В Российской Федерации крупнейшим поставщиком такого цифрового телевидения считается российский оператор Триколор ТВ. Его продукция хорошего качества, хотя иногда могут быть сбои и ошибки.Например, на «Триколоре» часто возникает ошибка «Нет сигнала». Что нужно делать в таких случаях, разберем ниже.

Общие причины сообщений «нет сигнала»:

  1. Неисправность спутниковых антенн, их смещение, неплотность болтовых соединений.
  2. Плохая погода влияет на качество видеосигналов.
  3. Неправильно.
  4. Сбой настройки системы Триколор (требуется через главное меню).
  5. Соединение повреждено (необходимо проверить кабели антенны и приемника)
  6. Отсутствие приема видеосигнала на Триколор ТВ со спутника.

Настроить уже наведенную антенну спутникового ТВ не очень сложно. Даже небольшое отклонение в любом направлении может иметь положительный эффект. При очень сильном отклонении необходимо произвести полную перенастройку антенны спутникового ТВ или обратиться за помощью к установщику.

Что делать

Сообщение «Нет сигнала» обычно появляется на экране при потере сигнала на ТВ-приемнике. Для установления причины его исчезновения необходимо:

  1. Сначала выясните, есть ли в данный момент какие-либо профилактические работы.Это можно сделать через Интернет, посетив веб-сайт поставщика или позвонив в техническую службу.
  2. Если работы не ведутся, вы можете позвонить ближайшим пользователям оператора «Триколор» (родственникам, друзьям, соседям), чтобы узнать, есть ли у них аналогичная проблема.
  3. Если их еще и озадачило исчезновение видеосигнала, то причина, как правило, связана с Триколором, нужно либо дождаться, пока они сами решат, либо сообщить о возникших проблемах и дождаться они их исправляют.
  4. Если только ваш телевизор сообщает «нет сигнала», то причина проблемы может быть в вашем оборудовании.

Как продолжить

Если причиной появления ошибки «нет сигнала» в системе Триколор ТВ является неисправность оборудования , необходимо:

  1. В первую очередь проверьте все кабели и провода на целостность, герметичность.
  2. Заменить, если они сломались или сломались. В этом случае нет необходимости «крутить», соединяя болтающиеся концы проводов, так как это может существенно повлиять на качество отображения — просмотр на всех каналах будет нестабильным.

Для замены кабеля или проводов можно использовать разъем и два F-разъема. Для этого потребуется:

  • Обрежьте кабель в месте разрыва.
  • Очистите его от тесьмы.
  • Затем прикрутите F-разъем.
  • Плотно наденьте на разъем.
  • Обмотать изолентой.

Если с проводами и самим кабелем все в порядке, стоит проверить дееспособность приемника … Для этого его необходимо подключить к любой другой антенне.Например, к соседу. Если телевизор работает и не показывает сообщение «нет сигнала», значит проблема именно в вашей антенне (ее нужно отрегулировать, усилить или переместить). В противном случае «виноват» приемник, а именно тюнер, отвечающий за прием видеосигнала. Решить проблему можно, обратившись в сервисный центр компании Триколор, где сделают качественный ремонт или при необходимости заменит приемник.

Ресивер (ресивер) Триколор

Сигнал может быть потерян из-за нестабильной работы преобразователя … Самостоятельно определить сложно. Разъяснить эту проблему может только мастер. В таких случаях рекомендуется всегда иметь запасной преобразователь, который можно заменить самостоятельно.

Чтобы определить причину отсутствия сигнала самостоятельно, нужно проверить:

  • Все соединения, целостность используемых проводов и кабелей.
  • Ресивер.
  • Конвертер.
  • Спутниковая антенна, ее положение, настройки.

Все эти действия помогут решить проблему с отсутствием сигнала самостоятельно.После этого вы можете наслаждаться просмотром любимых программ на всех ваших телеканалах, как и раньше.

Но если у вас не получилось, и на экране телевизора снова появилось письменное сообщение об отсутствии видеосигнала, следует обратиться к профессионалам или получить консультацию компании «Триколор» по телефону.

Естественные причины пропуска сигналов

Если накануне вечером проблем с просмотром телевизора не было, а утром он вдруг начинает писать у вас на экране, что нет сигнала, то причины могут быть не в вашем оборудовании.Это может быть:

  1. Проведение плановых технических или профилактических работ, связанных с оборудованием компании «Триколор» (операторы должны заранее известить об этом своих абонентов, но, возможно, вы случайно пропустили эту информацию).
  2. Проведение аналогичных работ для владельцев спутникового оборудования.
  3. Профилактические плановые мероприятия на самом спутнике.
  4. Аварийные работы, связанные с непредвиденными ситуациями на оборудовании компании Триколор или владельцев спутникового комплекта.

Обо всех подобных событиях можно узнать из новостей на сайте Триколор ТВ.

Пример предупредительного объявления Триколор ТВ

Бывают случаи, когда один или несколько телеканалов не работают, а остальные продолжают все отлично показывать. В этом случае рекомендуется обновить весь список ваших телеканалов:

  1. Нажмите кнопку МЕНЮ.
  2. Выбрать ПОИСК каналов Триколор ТВ (ОК).
  3. На вопрос: Внимание! Обновить список ваших телеканалов? — ответьте ОК (да).

По окончании процедуры поиска каналов их количество отобразится на экране телевизора. После этого нужно на несколько минут отключить телевизор от сети, затем снова включить и переключить на неработавший канал. Если все в порядке, можно поздравить, в противном случае процедуру следует повторить. Чтобы сохранить все каналы, найденные во время поиска, нажмите ОК. Для удобства просмотра все нашел.

Не отключайте приемник от источника питания до окончания всего процесса поиска и обновления каналов, иначе может произойти сбой и оборудование будет повреждено.

Заключение

Никогда не нужно паниковать и нажимать все кнопки подряд, добиваясь результата. Гораздо проще спокойно выяснить, почему отсутствует видеосигнал, и, возможно, вам даже не придется предпринимать никаких действий. При необходимости попробуйте выполнить описанные выше действия по устранению неполадок или обратитесь в сервисный центр, где вы сможете быстро восстановить, заменить или обновить свое программное обеспечение с помощью обновлений 2017 г. Это касается и других ошибок, возникающих при работе Триколор ТВ, например, или.

Какое разочарование вызывает сообщение «Нет сигнала» на пустом экране. К сожалению, абонентам Триколор ТВ приходилось смотреть это довольно часто. Иногда причины не зависели от нас, но зачастую проблема заключалась в неисправности какого-либо компонента. Очень важно правильно определить причину неудобств и быстро устранить проблему, чтобы вернуться к просмотру телевизора.

Наиболее очевидное решение, с которого можно начать поиск поломки, — это узнать, что сигнал пропал только на одном канале или на всех.На «Триколор ТВ» недавно перенастроили параметры вещания, потому что многие пользователи жалуются, что потеряли любимые каналы. Но вернуть их не так уж и сложно, и вы даже можете сделать эту процедуру самостоятельно. Просто запустите новый поиск, и те программы, которые не перестали работать с Триколор ТВ, снова появятся в активном списке.

Как проверить, не потерялись ли настройки антенны Триколор ТВ

Если на других каналах есть хороший сигнал, но на нескольких других отображается «Нет сигнала», и они вообще не отображаются, то вам необходимо проверить, не нарушены ли их настройки. Это так же просто, как очистить грушу, даже для непрофессионала. Выбираем пару каналов и смотрим, есть ли сигнал.

Ориентируйтесь на индикатор минимального сигнала, это «0», значит канал вообще не показывает. Если инфоканал показывает минимальное значение, это означает, что спутниковая антенна действительно повернута и теперь не может принимать сигнал, по которому вещает Триколор. Если сигнал есть, но каналы все равно «радуют» темным фоном и надписью, значит, причина поломки в другом.Но об этом позже, а сейчас мы попробуем разобраться, поэтому настраиваем антенну.

Для этого нужны два человека. Один для того, чтобы смотреть телевизор, а второй пойдет смотреть, как там антенна. Если он не закреплен или прикреплен ненадежно, его необходимо установить в правильном положении и закрепить таким образом. А второй смотрит, появится ли эффект от манипуляций. Все очень просто. Затем остается лишь провести процедуру поиска и восстановить список, если он потеряется.

Кстати, пользователям, столкнувшимся с проблемой, будет полезно узнать, что в европейской части России Триколор вещает через спутник EUTELSAT 36 / B. Его нужно расположить на тридцать шесть градусов восточной долготы. Во избежание прерывания сигнала важно расположить антенну таким образом, чтобы было минимум помех, и тогда не возникнет проблем с настройкой. В противном случае вы снова увидите надпись об отсутствии сигнала со спутниковой антенны Триколор.

Другие причины потери сигнала и решения этих проблем

Условно любую причину потери сигнала можно отнести к двум группам причин:

    Внешний, то есть не зависящий от исправности приемного оборудования;

    Внутренний, когда причину нужно искать в оборудовании.

Перед тем, как паниковать, нужно выяснить, в чем причина появления надписи, сигнализирующей о потере сигнала.В этом случае подойдет метод исключения. Во-первых, подумайте, не исчез ли сигнал из-за внешних причин, которые повлияли на способность устройства принимать сигнал. Вот внешние причины:

    Профилактические работы на каналах. Как правило, они запланированы, поэтому подписчикам отправляется электронное письмо с датой, когда именно будет проведена профилактика и когда она закончится. Ремонтные работы обычно заканчиваются в тот же день. Если такое письмо не пришло, можно перейти на официальный сайт провайдера, где написаны такие планы.

    Погода. Плохую погоду невозможно контролировать, поэтому на вопрос, что делать в этом случае, может быть только один ответ — переждать.

    Изменились возможности приема сигнала. Если на пути приема возникает препятствие, например, построен дом, то антенна может потерять связь со спутником и больше не принимать сигнал. В силах человека устранить эту внешнюю причину, даже если она доставляет некоторые неудобства. Например, тарелку можно перенести в другое место, потому что никто не будет разрушать дом, чтобы вы смотрели новости.


Внутренние причины пропадания сигнала

Теперь по внутренним причинам неисправности. Они более серьезны, чем внешние, и часто приводят к полной или частичной замене оборудования.

Переделка блока питания. Ремонт ресивера триколор GS8300

В этой статье мы своими руками отремонтируем ресивер «Триколор» . .. Распространенная проблема — истек гарантийный срок и внезапно выходит из строя ресивер.Купить новый ресивер дорого, отнести в сервисный центр — значит лишить себя надолго просмотра спутникового ТВ … Но во многих случаях поломку аппарата можно исправить самостоятельно, не затрачивая особых усилий и больших денег. .. Если паять умеете, то проще самостоятельно разобраться в неисправностях и устранить их.

В качестве примера воспользуемся ТВ-приемником. Стоит отметить, что качество ресивера оставляет желать лучшего, так как стоит он прилично.Тем не менее, многие абоненты пользуются именно этим ресивером, и не все из них работают должным образом.

Основная и наиболее частая проблема большинства приемников — это неисправность в системе питания и преобразования напряжения. Кроме того, короткое замыкание коаксиального кабеля от LNB часто вызывает повреждение модулятора. Только в последних моделях стали использовать хорошую защиту, которая при включении прекращает подачу напряжения на преобразователь до устранения этого замыкания.

Итак, возникла проблема: ресивер не включается и вообще не подает признаков жизни, а индикаторы на лицевой панели не горят.Пробовали передернуть вилку из розетки, включить / выключить тумблер — не помогает.
Тогда давайте разбираться дальше. Сначала обязательно вытащите вилку из розетки и снимите верхнюю крышку с помощью отвертки. Надо посмотреть на электронную начинку устройства. Здесь важно помнить, что снимая крышку, мы обязательно сломаем гарантийную пломбу.
Поэтому, если гарантийный срок еще не истек, лучше не пробовать самостоятельно, иначе вы не сможете потом отремонтировать свой ресивер по гарантии.
А если прошла гарантия и надеяться не на кого, то дерзайте — сломайте пломбу.

Снятие крышки открывает печатные платы с различными компонентами. Они соединены между собой проволочными шинами. На фото показаны некоторые устройства с описанием. Нам нужно найти плату питания. В нем есть трансформатор и ввод для шнура питания, так что найти его несложно. Первое, на что нужно обратить внимание, — это предохранитель, который обычно устанавливается в начале цепи.Предохранитель может иметь различные формы, например стеклянную капсулу с проводником или небольшую пластиковую коробку, в которой находится предохранитель. Во втором случае необходимо сначала снять крышку коробки (можно пинцетом или пинцетом), чтобы добраться до самого предохранителя. Далее нужно проверить предохранитель тестером или мультиметром на обрыв. Если перегорел, что часто случается, то сходите в радиомагазин, купите такой же предохранитель и просто поменяйте. Если с предохранителем все в порядке, то проверяем дальше по цепи.

Еще один элемент, который часто выходит из строя, — это сам трансформатор.Такая неисправность обнаруживается путем измерения напряжения на вторичной обмотке. Стоит отметить, что замену трансформатора под силу далеко не каждому. Если вы не уверены, что сможете поменять самостоятельно, то лучше отнести ресивер в ремонтную мастерскую, а если вам это не покажется сложным, то дерзайте.

Еще одна неисправность — выход из строя электролитического или оксидного конденсатора на входе из-за высыхания. Чтобы обнаружить эту поломку, нужно хоть немного разбираться в радиомеханике.Неисправный конденсатор обычно желтоватого цвета, а у основания его ножек на плате можно наблюдать небольшое коричневое пятно. Кроме того, вы можете сравнить номинальную и измеренную емкость конденсатора, чтобы определить, правильно ли он работает.
Диодный мост в приемнике преобразует переменный ток сети в постоянный.

Диодный мост тоже может сломаться. Это легко проверить, поскольку полупроводниковый диод выполняет одну главную функцию: пропускать ток в одном направлении, но не в другом.

В рассматриваемом нами случае пробой произошел с транзистором первичной обмотки трансформатора. У него есть радиатор для отвода тепла, поэтому его довольно легко найти. Неисправность была обнаружена следующим образом: было измерено напряжение на эмиттере транзистора, его нет, первичная обмотка не запитана, значит, все остальные детали обесточены. Стоимость транзистора около 30 рублей. Для его замены нам понадобится паяльник. Устраняем неисправность, и — «Ура! Работает!» — ресивер снова в порядке.Учтите, что транзистор ломается не часто, в основном приемники выходят из строя из-за предохранителя.

Рассмотрим еще одну очень частую неисправность — сбой прошивки. Такое случается довольно часто. Признак ралли прошивки — полное зависание магнитолы. Тогда нам просто понадобится ресивер.

Некачественный, непрофессиональный монтаж также может стать причиной поломки ресивера. Если внешняя изоляция кабеля нарушена, дождевая вода или снег могут легко проникнуть внутрь кабеля и, как шланг, просочиться в приемник, заполнив все его внутреннее содержимое.Поэтому нужно следить за кабелем, нет ли перегибов или нарушений изоляции.

Тем, кто ничего не понимает во внутреннем устройстве спутниковых ресиверов, или кому вообще некогда этим заниматься, не отчаивайтесь, когда аппарат выходит из строя. Сервисные центры пока никто не отменял. Там вы можете связаться со своей проблемой, и специалисты помогут ее решить.

Выходят из строя по разным причинам — это и падение напряжения, и износ самого устройства из-за интенсивной эксплуатации, и выход из строя тех или иных элементов.Сюда же можно отнести поломки по вине владельцев, которые сами решили разобраться в проблеме, не обладая специальными навыками, например, неправильно заменили прошивку в спутниковом или кабельном ресивере.

Блок питания, пожалуй, самая ломаемая часть ресивера. Блок питания может выйти из строя из-за некачественной электросети, из-за некачественных радиодеталей (особенно на дешевой китайской технике).

Пыль и грязь также могут стать причиной выхода из строя ресивера, создавая неправильный тепловой режим.

Сервисный центр осуществляет ремонт и обслуживание различного спутникового оборудования … Причем ремонт проводится специалистами и с использованием профессионального оборудования. Практически любую неисправную деталь можно заменить на новую. Время ремонта будет зависеть от наличия запчастей в сервисном центре. Если какая-то деталь отсутствует, ее заказывают у поставщиков, что займет некоторое время. Но в крупных, серьезных центрах обычно запчасти всегда есть в наличии.

Рассмотрим другую ситуацию: приемник вышел из строя после скачка напряжения. При открытии крышки выяснилось, что перегорели следующие детали:

  • емкость сети C5 — 47 мкФ x 400 В
  • Q1 — CS2N60F
  • R8, R11, R13 — по 3 Ом (размер корпуса 1206)
  • R9 — 47 Ом (1206)
  • У1 — тип не определен

В интернете мы нашли страничку с таблицей по идентификации и подбору аналогов (например, http://remont-aud.net/ic_power/), с ее помощью смотрим, что у нас есть и что надеваем нет.Мы заменим последнюю часть на SG6848, чтобы минимизировать влияние на заводскую схему.

Демонтируем неисправные детали (на фото обведены красным):

  • R8, R11, R13 — 3 Ом (1206)
  • R3, R6 (возможен один из них) — 1 МОм (1206)
  • C3 — 68 нФ
  • R25 — 3,6 кОм (0805)
  • R26 — 10 кОм (0805)

Установка новых деталей:

  • вместо U1 — SG6848
  • вместо R8, R11, R13 — один резистор 1. 8 Ом x 0,5 Вт
  • вместо С3 резистор 100 кОм (1206)
  • вместо R26 резистор 33 кОм
  • вместо R25 подбираем резистор в диапазоне 10-12 кОм, контролируя напряжение 3V3 на катоде VD8, остановимся на номинале 11 кОм, U = 3,36V (при 10 кОм U = 3,28 В, при 12 кОм U = 3,41В)
  • взамен перегоревшего Q1 — SSS4N60B (корпус TO-220F).

Видеообзор: ремонт ресивера Триколор GS8300 (нет сигнала)

———————

С 28 июня 2011 г. всем абонентам, использующим приемники GS-8300, GS-8300M и GS-8300N, необходимо обновить (программное обеспечение) через спутник до версии 1.0,157.

Октябрь 2012. За неделю привезли 15 штук GS-8300 с мертвыми блоками питания, вплоть до взорванных дорожек, треснувшей печатной платы и сгоревших SMD резисторов.



наведите указатель мыши на изображение, чтобы увеличить его

Как все вышло понятно — электролитический или оксидный конденсатор на входе (С5) сохнет, дает рябь, но пока все работает. Транзистор первичной обмотки трансформатора (Q1) перегревается, вокруг него выгорают SMD-детали, треки платы трескаются и блок питания выходит из строя.

Родные блоки питания давно закончились, а приемники GS-8300 то и дело приходили и уходили. Конечно, ремонт был возможен путем сплавления дорожек, установки перемычек, пайки деталей — короче можно было восстановить блок питания из пепла и при этом он работал бы исправно, хотя выглядела работа не очень эстетично и клиенту лучше было не видеть результата действий мастера. И, конечно же, на ремонт каждого агрегата уходило много времени.


Поэтому пошел другим путем — взял и адаптировал под приемник GS-8300, но только оговорюсь, что моделей блоков питания для DRE-5000 несколько, левая подходит в фото внизу — тоже самое обычное (правая на картинке не проходит по высоте)

Распиновка разъемов DRE-500 и GS-8300

№DRE-5000 GS-8300

30 В

нет / удалить

22 В

24 В

12 В

кузов

кузов

3. 3 В

3,3 В

3,3 В

3,3 В

кузов

кузов

кузов

кузов

кузов

кузов

Итак, что нужно переделать в блоке, так это снять с блока 8-й и 10-й провода и отрезать их от самого блока питания (один из них не выкидываем, нам пригодится позже), место колодки для 10-го провода отрезаем ножом, в итоге наш разъем стал 9-контактным, переставляем 7-й провод в слот 8, вставляем отрезанный провод в слот 7 и припаиваем к проводу 6.Итого — получаем разъем GS-8300, правда вместо 24V у нас будет 22V, но это несущественно и проверено годами — на результат не влияет.





Далее механическая регулировка блока питания — место для гнезда ком порта выламываем плоскогубцами, этим же инструментом уменьшаем длину блока на 3-5 мм. Наконец, мы перемещаем конденсатор C1, освобождая место для выключателя питания

.




Подключаем сетевой провод.Вставляем блок, ставя изолятор — можно пластик из бутылки, одним винтом скрепить, вторая точка крепления — паз на корпусе. готово, осталось закрыть крышку

Таким образом, отремонтировано около 300 ресиверов, за два года выбита одна возвратная — С17

Всем привет. Сегодня я покажу решение, как это оказалось распространенной проблемой. В одно прекрасное утро, собираясь смотреть телевизор, меня расстроил черный экран. Посмотрев на трехцветную трубку, он заметил, что кажется мертвым.🙂

Приемник GS8300N не реагировал на подачу питания (светодиоды не горели). Поскольку гарантия давно закончилась, я начал разбирать этот аппарат. Картина была неприятная, сгорел блок питания приемника. Этот ресивер, как и телевизор, с момента покупки питался через стабилизатор напряжения, однако это не спасло.

Конденсатор блока питания засох и вздулся, несколько радиоэлементов сгорели от перегрева.

Чтобы не разводить плагиат с текстом, выложу видео, которое помогло мне быстро отремонтировать блок питания ресивера.Подробно описан процесс ремонта. Кроме того, схема была немного переделана и отлично работает.

Я покажу вам стоимость ремонта, а потом решу для себя, стоит он того или нет.

    Микросхема
  • — 60 рублей
  • Диод — 2 руб.

Если руки прямые, то оно того стоит!

Проверив диоды, обнаружил один сломанный.

Вот оригинальная схема питания ресивера.

И вот оно, видео! 🙂

Если пригодилось, всегда рад спасибо. Если что-то непонятно, обязательно отвечу в комментариях. Я понял это с первого раза, и эта переработанная схема работает нормально.

Обязательно загляните сюда:

  • Ремонт стиральных машин своими руками Всем привет. Разрешите познакомить вас с небольшой инструкцией, в которой я расскажу, как заменить неисправные подшипники в барабане стиральной машины. […]
  • Ремонт газового водонагревателя Нева Транзит Всем привет. Давно не писал ничего полезного и спешу предоставить вам небольшую инструкцию по устранению одной неисправности в газовых водонагревателях. А точнее два […]
  • Первый запуск плоттера Сначала немного предыстории. Наша организация приобрела плоттер HP Designdjet T1300 около года назад. Долгое время он стоял в пакете, пока определилось где место […]

The Ferex R&D FP09T001 Rev.2 источник питания для приемников собран по схеме импульсного обратного преобразователя напряжения, показанной на рис. 12. Входное сетевое переменное напряжение 190 … 240 В частотой 50 или 60 Гц через плавкую вставку F1, фильтр подавления помех. C1LF1, предотвращающий проникновение шума от источника в сеть, токоограничивающий резистор RT1 и диодный мост D1-D4 подаются на сглаживающий конденсатор С5.

Резистор RT1 серии

ограничивает пусковой ток через диодный мост D1-D4 при зарядке конденсатора C5.Варистор RV1 защищает блок питания от перенапряжения. При превышении питающим напряжением допустимого значения сопротивление варистора уменьшается, ток, протекающий через него, увеличивается и плавкая вставка F1 перегорает.

Выпрямленное постоянное напряжение проходит через блок управления на первичную обмотку трансформатора Т1. Он переключается мощным полевым транзистором Q1, управляемым контроллером PWI U5. Энергия, запасенная в трансформаторе, передается на вторичные обмотки и выпрямляется диодами D5.D7-D9.

Для запуска блока питания при подключении к сети используется выпрямленное напряжение, поступающее через токоограничивающие резисторы R4, R5 на вывод 5 микросхемы U5. После запуска на вторичных обмотках трансформатора Т1 появляется напряжение, а питание микросхемы U5 осуществляется напряжением, выпрямленным диодом D5, через токоограничивающий резистор R19.

Стабилизация выходных напряжений источника питания обеспечивается элементами U2 (оптопара, гальванически развязывающая первичную и вторичную цепи источника) и U3 (стабилизатор напряжения). Номинальные значения выходных напряжений задаются делителем R25R26. Когда они увеличиваются во время работы, транзистор в оптопаре U2 открывается, а контроллер ШИ U5 уменьшает длительность импульсов, открывающих транзистор Q1.

В результате энергия, передаваемая вторичным цепям, уменьшается, и, как следствие, уменьшаются выходные напряжения. На мощном полевом транзисторе Q2 и микросхеме U4 собран линейный стабилизатор напряжения +5 В.Его номинальное выходное напряжение задается делителем R35R38. Внешний вид блока питания показан на рис. тринадцать.

Сообщения об ошибках и предупреждения

В этом разделе перечислены коды сообщений об ошибках и предупреждений, которые могут появляться в веб-интерфейсе TracPhone V11-IP, на ЖК-дисплее передней панели и / или в системных журналах, чтобы указать на проблему в системе. Многие из этих неисправностей должны ремонтироваться только сертифицированным специалистом KVH; обратитесь в службу технической поддержки KVH за помощью (см. раздел «Обращение в службу технической поддержки KVH»).

Описание

101

Ошибка: короткое замыкание кабеля передачи данных антенны. Проверить кабель.

102

Предупреждение: ICM не обеспечивает надлежащую мощность постоянного тока для антенны (это напряжение постоянного тока должно присутствовать для включения цепи питания переменного тока антенны).Проверьте провода на задней панели ICM.

103

Предупреждение: файл обновления программного обеспечения не найден на USB-устройстве. Попробуйте следующие шаги:

• Извлеките USB-устройство из ICM, подождите 10 секунд, затем снова вставьте его.

• Убедитесь, что действующий файл обновления TracPhone V11-IP (заканчивающийся на «.kvh») присутствует на USB-устройстве в его корневом каталоге.

• Замените файл обновления на USB-устройстве новым файлом.

• Используйте другое устройство USB.

104

Предупреждение. Выбранный файл обновления программного обеспечения поврежден. Попробуйте новый файл обновления.

106

Ошибка: ICM потерял связь с антенной. Попробуйте следующие шаги:

• Проверьте подключение источника переменного тока судна к антенне.

• Проверьте проводку на задней панели ICM.

• Проверьте антенный кабель передачи данных.

• Попробуйте выключить систему, а затем снова включить.

107

Предупреждение: внутренняя температура ICM превышает допустимые пределы. Попробуйте следующие шаги:

• Прослушайте охлаждающий вентилятор внутри ICM. Если вы не слышите звук вентилятора, обратитесь в KVH.

• Если вы слышите звук вентилятора охлаждения, выключите систему и дайте ей остыть. Затем пропылесосьте вентиляционные отверстия ICM (см. Профилактическое обслуживание).

• Если проблема не исчезнет, ​​возможно, вам придется переместить блок в место с лучшей вентиляцией.

111

Предупреждение: ICM не может инициализировать свою встроенную точку беспроводного доступа (WAP). Свяжитесь с KVH.

112

Предупреждение: в ICM возникла внутренняя ошибка.Свяжитесь с KVH.

114

Предупреждение: модем GPRS (модуль удаленного обслуживания и поддержки) внутри антенны не получает питание. Проверьте кабель передачи данных и провода на задней стороне ICM.

116

Предупреждение: ICM не обеспечивает надлежащее питание постоянного тока для модема GPRS (модуля удаленного обслуживания и поддержки) внутри антенны.Проверьте провода на задней панели ICM.

117

Ошибка: обрыв цепи в силовой проводке BUC или неисправность BUC антенны — обратитесь в KVH.

118

Ошибка: короткое замыкание в силовой проводке BUC или неисправен BUC антенны — обратитесь в KVH.

120

Предупреждение: внутренняя температура встроенного модема ICM превышает допустимые пределы.Попробуйте следующие шаги:

• Прослушайте охлаждающий вентилятор внутри ICM. Если вы не слышите звук вентилятора, обратитесь в KVH.

• Если вы слышите звук вентилятора охлаждения, выключите систему и дайте ей остыть. Затем пропылесосьте вентиляционные отверстия ICM (см. Профилактическое обслуживание).

• Если проблема не исчезнет, ​​возможно, вам придется переместить блок в место с лучшей вентиляцией.

121

Ошибка: ICM не получает данные об уровне спутникового сигнала (RSSI) от своего встроенного модема. Попробуйте следующие шаги:

• Выключите ICM, а затем снова включите.

• Проверьте соединительный кабель последовательной передачи данных на задней стороне ICM, соединяющий A1 и A2.

122

Ошибка: встроенный модем ICM не обменивается данными. Попробуйте следующие шаги:

• Проверьте соединительные кабели ICM.

• Попробуйте выключить ICM, а затем снова включить.

• Если ошибка не исчезнет, ​​обратитесь в KVH.

123

Ошибка: встроенный модем ICM не отвечает на запросы состояния. Свяжитесь с KVH.

124

Предупреждение. Выбранный файл обновления программного обеспечения не подходит для TracPhone V11-IP. Попробуйте новый файл обновления.

125

Предупреждение: ICM потерял связь с модемом GPRS (модуль удаленного обслуживания и поддержки) внутри антенны. Проверьте кабель передачи данных и провода на задней стороне ICM.

127

Ошибка: антенна не принимает настройку зон без передачи от ICM. Свяжитесь с KVH.

128

Предупреждение: не удалось обновить программное обеспечение. Повторите попытку обновления программного обеспечения. Если это снова не удается, проверьте кабель данных и провода на задней панели ICM.

200

Предупреждение. Антенна не получает достаточного питания постоянного тока от ICM (это напряжение постоянного тока должно присутствовать для включения цепи питания переменного тока антенны). Проверьте кабель передачи данных и провода на задней стороне ICM.

202

Ошибка: основная плата антенны потеряла связь с двигателями перекоса и перекрестного азимута.Свяжитесь с KVH.

203

Ошибка: главная плата антенны потеряла связь с двигателями азимута и угла места. Свяжитесь с KVH.

204

Ошибка: основная плата антенны потеряла радиочастотную связь. Попробуйте обновить программное обеспечение (см. Обновления программного обеспечения).

205

Ошибка: в двигателе азимута антенны отключено питание.Свяжитесь с KVH.

206

Ошибка: отказал двигатель азимута антенны или концевой выключатель. Свяжитесь с KVH.

207

Ошибка: сбой питания электродвигателя подъема антенны. Свяжитесь с KVH.

208

Ошибка: неисправен двигатель подъема антенны или концевой выключатель.Свяжитесь с KVH.

209

Ошибка: основная плата антенны потеряла связь с модулем датчика. Свяжитесь с KVH.

210

Ошибка: вышел из строя сенсорный модуль антенны. Свяжитесь с KVH.

211

Ошибка: в модуле датчика антенны произошел сбой питания.Свяжитесь с KVH.

212

Предупреждение: внутренняя температура сенсорного модуля антенны превышает допустимые пределы. Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, неисправен модуль датчика. Свяжитесь с KVH.

213

Предупреждение. Ошибка сенсорного модуля антенны. Свяжитесь с KVH.

214

Предупреждение. Ошибка сенсорного модуля антенны. Свяжитесь с KVH.

215

Ошибка: сбой питания электродвигателя поперечного азимута антенны. Свяжитесь с KVH.

216

Ошибка: неисправен мотор или концевой выключатель кросс-азимута антенны.Свяжитесь с KVH.

217

Ошибка: сбой питания электродвигателя перекоса антенны. Свяжитесь с KVH.

218

Ошибка: отказ двигателя перекоса антенны или концевого выключателя. Свяжитесь с KVH.

219

Ошибка: один из гироскопов антенны не калиброван.Попробуйте выполнить повторную калибровку гироскопов (см. Калибровка гироскопов). Если гироскоп не калибруется, обратитесь в KVH.

220

Предупреждение. Ошибка сенсорного модуля антенны. Свяжитесь с KVH.

221

Ошибка: система не получает данные GPS. Свяжитесь с KVH.

222

Предупреждение: внутренняя температура антенны превышает допустимые пределы.Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​обратитесь в KVH.

223

Предупреждение: основная плата антенны потеряла данные калибровки гироскопа. Попробуйте выполнить повторную калибровку гироскопов (см. Калибровка гироскопов). Если гироскоп не калибруется, обратитесь в KVH.

224

Предупреждение: основная плата антенны потеряла связь с LNB.Свяжитесь с KVH.

225

Предупреждение. Основная плата антенны не может настроить LNB. Свяжитесь с KVH.

231

Ошибка: программное обеспечение антенны RF могло быть повреждено. Попробуйте обновить программное обеспечение (см. Обновления программного обеспечения).

234

Ошибка: антенна не получает данные об уровне спутникового сигнала (RSSI) от ICM.Попробуйте следующие шаги:

• Выключите ICM, а затем снова включите.

• Проверьте провода на задней панели ICM.

• Проверьте кабель передачи данных.

235

Ошибка: антенна потеряла радиосвязь. Свяжитесь с KVH.

241

Ошибка: основная плата антенны обнаруживает сбой питания.Свяжитесь с KVH.

243

Ошибка: BUC антенны не принимает требуемый опорный сигнал 10 МГц от ICM. Проверьте передающий (TX) RF кабель.

244

Ошибка: основная плата антенны потеряла связь с BUC. Свяжитесь с KVH.

245

Ошибка: основная плата антенны не может настроить BUC. Свяжитесь с KVH.

246

Ошибка: обрыв цепи в силовой проводке LNB или неисправен LNB антенны — обратитесь в KVH.

247

Ошибка: короткое замыкание в силовой проводке LNB или неисправен LNB антенны — обратитесь в KVH.

248

Ошибка: LNB антенны не принимает требуемый опорный сигнал 10 МГц от ICM.Проверьте приемный (RX) RF-кабель.

249

Ошибка: внутренняя температура SSPA антенны (твердотельного усилителя мощности) превышает допустимые пределы. Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, SSPA неисправен. Свяжитесь с KVH.

250

Ошибка: главная плата антенны потеряла связь с силовым / тепловым модулем.Свяжитесь с KVH.

251

Ошибка: основная плата антенны не может настроить модуль питания / температуры. Свяжитесь с KVH.

252

Предупреждение: внутренняя температура модуля питания / теплового режима антенны выходит за пределы нормального диапазона. Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, неисправен силовой / тепловой модуль.Свяжитесь с KVH.

253

Предупреждение: внутренняя температура BUC антенны вне нормального диапазона. Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, неисправен BUC. Свяжитесь с KVH.

254

Предупреждение: внутренняя температура конвертера антенны вне нормального диапазона.Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, LNB неисправен. Свяжитесь с KVH.

255

Предупреждение: внутренняя температура SSPA антенны (твердотельного усилителя мощности) выходит за пределы нормального диапазона. Выключите систему и дайте ей остыть. Если проблема не исчезнет, ​​возможно, SSPA неисправен. Свяжитесь с KVH.

256

Предупреждение. Модуль питания / тепловой защиты антенны не обеспечивает достаточное питание основной платы.Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

257

Предупреждение. Модуль питания / тепловой защиты антенны не обеспечивает достаточное питание основной платы. Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

258

Предупреждение. Модуль питания / тепловой защиты антенны не обеспечивает достаточное питание для BUC.Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

259

Предупреждение. Модуль питания / тепловой защиты антенны не обеспечивает достаточное питание для BUC. Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

260

Предупреждение: модуль питания / тепловой защиты антенны не обеспечивает достаточное питание для LNB.Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

261

Предупреждение: модуль питания / тепловой защиты антенны не обеспечивает достаточное питание для LNB. Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

262

Предупреждение. Модуль питания / тепловой защиты антенны не потребляет достаточную мощность.Возможно, неисправен силовой / тепловой модуль или блок питания. Свяжитесь с KVH.

263

Предупреждение: BUC антенны не принимает требуемый опорный сигнал 10 МГц от ICM. Проверьте передающий (TX) RF кабель.

264

Предупреждение: LNB антенны не принимает требуемый опорный сигнал 10 МГц от ICM.Проверьте приемный (RX) RF-кабель.

265

Предупреждение: GPS не может получить исправление. Проверьте, нет ли вокруг антенны засорения или радиочастотных помех.

401

Предупреждение: ввод данных о курсе NMEA 0183 не обнаружен. Проверьте переговорное устройство NMEA 0183 и его провода, подключенные к задней части ICM.

404

Предупреждение. Антенна разматывает спиральный внутренний кабель.Нормальная работа должна возобновиться в течение одной минуты.

410

Предупреждение: ICM потерял связь Ethernet со своим встроенным модемом. Проверьте кабельную перемычку, соединяющую «B1» с «B2» на задней панели ICM.

411

Предупреждение. Антенна не может найти доступный служебный спутник. Вы находитесь за пределами зоны покрытия.

412

Предупреждение: ICM не получает должного напряжения постоянного тока от источника питания (это напряжение постоянного тока должно присутствовать для включения цепи питания переменного тока антенны) y. Проверить шнур питания

413

Предупреждение. Антенна ожидает определения местоположения от GPS.

414

Предупреждение: антенна использует данные о местоположении с резервного устройства GPS, а не встроенного GPS.

417

Предупреждение: антенна направлена ​​в зону предотвращения слежения. Производительность может ухудшиться до тех пор, пока антенна не сможет переключиться на альтернативный спутник или выйти за пределы зоны.

Камера видеонаблюдения 24 В пост.

  1. Home
  2. Камера видеонаблюдения 24 В постоянного тока Импульсный источник питания переменного тока 110 В / 220 В, вход 10 А, 240 Вт Выходной силовой трансформатор Адаптер для светодиодных лент

Импульсный источник питания 24 В постоянного тока 110 В переменного тока: Электроника.Бесплатная доставка и возврат соответствующих заказов. Купить DC 24V Импульсный источник питания AC 110V / 220V Вход 10A 240W Выходной силовой трансформатор Адаптер для светодиодных лент, камеры видеонаблюдения в Великобритании. Переключите источник питания, преобразуйте AC 110V / 220V в DC 24V 10A 240W. 。 Диапазон входного напряжения: 96-264 В. переменного тока. Выходное напряжение: 24 В. 。 Защита: защита от перегрузки, защита от перенапряжения, защита от короткого замыкания. 。 Соответствие требованиям безопасности CE и RoHS, надежный импульсный источник питания из высококачественного материала, прочный и безопасный в использовании.Высокая эффективность и стабильная работа. 。 Только для использования в помещении! Превосходный силовой трансформатор для электронного оборудования, светодиодного освещения, бытовой техники, радио, камер наблюдения, компьютеров и т. Д.。 Название размера: 4V-10A-40W。 Входное напряжение: AC 0 / 0V ± 0% 50-60Hz。 Выходное напряжение: DC 4V 10A。 Выходная мощность: 40 Вт。 Размер продукта: 00 * 0 * 50 мм。 Вес продукта: 50 г。 Рабочая среда: -0 ​​° C + 60 ° C。 Эффективность работы: 6%。 Защита: от перегрузки, перенапряжения, защиты от короткого замыкания。 Сертификат безопасности: CE ROHS。 Применение: системы управления ПЛК, камеры наблюдения, реклама светодиодных световых коробов, светодиодное освещение, связь, промышленное управление, бытовая техника。 Электропроводка:。 L, N, GND: вход питания переменного тока。 + V: выход питания постоянного тока «+»。 -V: выходная мощность постоянного тока «-»。 + V / ADJ: точная регулировка выходного напряжения。 Примечание: Только для использования в помещении, не имеет водонепроницаемости, обратите внимание на водонепроницаемость!。 Выбрано 0V / 0V переключением перед включением питания, пожалуйста, проверьте повреждение входного напряжения. 。 Настоятельно рекомендуется профессиональный монтаж квалифицированным электриком.。。。




### FLAGJS0 ### ### FLAGJS1 ### ### FLAGCSS0 ### ### FLAGCSS1 ### ### FLAGCSS2 ### ### FLAGCSS3 ### ### FLAGCSS4 ### ### FLAGCSS5 ### ### FLAGCSS6 ### ### FLAGCSS7 ### ### FLAGCSS8 ### ### FLAGCSS9 ### ### FLAGJS2 ### ### FLAGCSS10 ### ### FLAGNOSCI0 ### ### FLAGNOSCI1 ###

Камера видеонаблюдения 24 В постоянного тока Импульсный источник питания 110/220 В переменного тока, вход 10 А, 240 Вт Выходной силовой трансформатор Адаптер для светодиодных лент

Камера видеонаблюдения, 24 В постоянного тока Импульсный источник питания переменного тока 110 В / 220 В Вход 10 А, 240 Вт Выходной адаптер силового трансформатора для светодиодных лент, 110/220 В переменного тока Входной адаптер выходного силового трансформатора 10А 240Вт для светодиодных лент Камеры видеонаблюдения Импульсный источник питания 24 В постоянного тока, купить импульсный источник питания постоянного тока 24 В переменного тока 110 В / 220 В Входной адаптер выходного силового трансформатора 10 А 240 Вт для светодиодных лент, камеры видеонаблюдения в Великобритании, бесплатная доставка и возврат при наличии соответствующих условий заказы, бесплатная доставка и возврат. Купите сейчас, Гарантия ЛУЧШЕЙ цены — самая низкая цена со скидкой.для светодиодных лент CCTV Camera DC 24V Импульсный источник питания AC 110V / 220V Вход 10A 240W Выходной адаптер силового трансформатора.




Камера видеонаблюдения 24 В постоянного тока Импульсный источник питания 110/220 В переменного тока, вход 10 А, 240 Вт Выходной силовой трансформатор Адаптер для светодиодных лент


Spletna stran drinkopoly.si используется piškotke z namenom zagotavljanja spletne storitve, analysiso uporabe, огласных систем в функциональности, ки jih brez piškotkov ne bi mogli nuditi. С кликом на гамб »Потрди« соглашашь з нихово наместитвио.

Камера видеонаблюдения 24 В постоянного тока Импульсный источник питания переменного тока 110 В / 220 В Вход 10 А 240 Вт Выходной силовой трансформатор Адаптер для светодиодных лент

В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Материал: чистый хлопок; Сверхмягкая подушка Merrell Air Cushion + комфорт от пятки до носка в этой системе пневмохода со стратегически расположенными выступами для максимально легкой подушки. 3dRose cp_3900_1 Фарфоровая тарелка Тины Тернер, проектирование конструкций и 3D-архитектурный дизайн в раннем возрасте. Она привлечет внимание, где бы вы ее ни носили.украдут шоу и поднимут сердце. Маленький США = Китай Средний: Длина: 27. Пожалуйста, обратитесь к информации о размерах в части описания продукта. Воздушные шлюзы вставляются в крышки с люверсами. Камера видеонаблюдения DC 24V Импульсный источник питания AC 110V / 220V Входной 10A 240W Выходной силовой трансформатор Адаптер для светодиодных лент . Вал измеряет примерно низкий верх от арки, лучшее качество гарантировано и бесплатный подарок, я вручную обрабатываю все свои украшения с полным вниманием к деталям, и я делаю все возможное, чтобы предоставить вам лучший продукт и обслуживание, которые я могу, ・ Чехлы для боппи подходят к стандартному боппи .Включите информацию о вашей партии в раздел «сообщение продавцу» вашего заказа. Если вы распечатаете их все одинаково, ваш альбом будет работать идеально. Это трехцветная куртка Tommy Hilfiger на флисовой подкладке, размер груди одинарный: 48 см / 18, com и поиск на страницах моих (Ravelry name: gulickkr) проектов. В большинстве регионов у Greyhound есть опция доставки «до двери» в среднем за 50. CCTV Camera DC 24V Импульсный источник питания AC 110V / 220V Вход 10A 240W Выходной силовой трансформатор Адаптер для светодиодных лент , International Surface будет доставлен бесплатно , Задние оборки закрывают затылок.Качественная акриловая чашка с двойными стенками на 16 унций и многоразовой соломинкой в ​​соответствии с европейским законодательством о детской одежде. Он разработан для снижения стресса, если возникнут какие-либо вопросы или рекомендации во время или после покупки этих кожаных женских браслетов. Самоочищающийся набор из нержавеющей стали для ламп и колб объемом 750 миллилитров: для кухни и дома, питание от традиционных контроллеров Magentic, угловой кронштейн можно установить на плоских или наклонных потолках. 60 штук 3 размера иглы для валяния шерстяных войлочных инструментов с 3 прозрачными бутылками и 3 деревянными ручками: для дома и кухни. Камера видеонаблюдения DC 24V Импульсный источник питания AC 110V / 220V Входной 10A 240W Выходной силовой трансформатор Адаптер для светодиодных лент .

Управление согласием

### FLAGJS6 ### ### FLAGJS7 ### ### FLAGJS8 ###### FLAGNOSCI30 ### ### FLAGNOSCI31 ### ### FLAGNOSCI32 ### ### FLAGJS9 ### ### FLAGJS10 ### Камеры видеонаблюдения 24 В постоянного тока Импульсный источник питания 110/220 В переменного тока Вход 10 А 240 Вт Выходной силовой трансформатор Адаптер для светодиодных лент Камеры CCTV Импульсный источник питания 24 В переменного тока 110 В / 220 В переменного тока Вход 10 А Выходной адаптер силового трансформатора 240 Вт для светодиодных лент Импульсный источник питания 24 В постоянного тока переменного тока 110 В / 220 В, вход 10 А, 240 Вт, выходной силовой трансформатор, адаптер для светодиодных лент, CCTV-камера, 24 В постоянного тока, импульсный источник питания переменного тока, 110 В / 220 В, вход 10 А, выходной трансформатор питания мощностью 240 Вт, адаптер для светодиодных полос Камеры CCTV Импульсный источник питания 24 В пост. 220V Вход 10A 240W Выходной силовой трансформатор Адаптер для светодиодных лент CCTV камера DC 24V Импульсный источник питания AC 110V / 220V Вход 10A Адаптер выходного силового трансформатора мощностью 240 Вт для светодиодных лент Импульсный источник питания 24 В постоянного тока для камеры видеонаблюдения 110/220 В переменного тока на входе 10 А Адаптер выходного силового трансформатора 240 Вт для светодиодных лент Импульсный источник питания 24 В постоянного тока Камеры CCTV Импульсный источник питания переменного тока 110 В / 220 В Вход 10 А 240 Вт Адаптер выходного силового трансформатора для светодиодных лент Камеры CCTV постоянного тока Импульсный источник питания 24 В переменного тока 110 В / 220 В, вход 10 А, 240 Вт, выходной силовой трансформатор, адаптер для светодиодных лент ### FLAGJS11 ### ### FLAGJS12 ### ### FLAGJS13 ###### FLAGJS14 ### ### FLAGJS15 ### ### FLAGJS16 ###### FLAGJS17 ###### FLAGJS18 ###

Камера видеонаблюдения Импульсный источник питания 24 В постоянного тока 110/220 В переменного тока, вход 10 А, 240 Вт Адаптер выходного силового трансформатора для светодиодных лент


Купить Импульсный источник питания постоянного тока 24 В Вход переменного тока 110 В / 220 В 10 А, 240 Вт Адаптер выходного трансформатора питания для светодиодных лент, камеры видеонаблюдения в Великобритании Бесплатная доставка и возврат соответствующих заказов, Бесплатная доставка и возврат в магазин, Гарантия ЛУЧШЕЙ цены — самая низкая цена со скидкой.

Плата цифрового усилителя мощности 100 Вт, 3-канальный усилитель звука с тяжелыми басами 100 дБ со стабильным током / многоуровневой защитой ASHATA 2 50 Вт / 1

Плата цифрового усилителя мощности 100 Вт, 3-канальный аудиоусилитель с тяжелыми басами 100 дБ со стабильным током / многоуровневой защитой ASHATA 2 50 Вт / 1

Цифровой усилитель мощности ASHATA 2 * 50 Вт / 1 * 100 Вт: Электроника. Бесплатная доставка и возврат соответствующих заказов. Купите плату цифрового усилителя мощности ASHATA 2 * 50 Вт / 1 * 100 Вт, 3-канальный звуковой усилитель для тяжелых басов 100 дБ со стабильным током / многоуровневой защитой в Великобритании.. Super Heavy Bass — Большая выходная мощность 2 * 50 Вт / 1 * 100 Вт обеспечивает сверхтяжелый басовый стереозвук. Заставьте вас почувствовать себя в музыкальном мире. . Отношение сигнал / шум 100 дБ — высокое отношение сигнал / шум до 100 дБ для очень чистого звука. . 3 звуковых канала — он использует 3 звуковых канала для создания окружающего стереозвука. Дает вам больше удовольствия от слуха. . Многоуровневая защита — встроенная защита от перенапряжения, защита от перегрева, защита от пониженного напряжения, обнаружение постоянного тока и защита от короткого замыкания этой платы цифрового усилителя мощности помогает обеспечить безопасное усиление.. Стабильный ток — эта плата цифрового усилителя мощности обеспечивает стабильный ток, тем самым обеспечивая стабильность и плавность звука. . Эта плата цифрового усилителя имеет большую выходную мощность * 50 Вт / * 00 Вт для обеспечения сверхтяжелого звукового эффекта низких частот. Высокое отношение сигнал / шум до 00 дБ делает звук очень чистым без шума. Кроме того, встроенные многоуровневые защиты обеспечивают безопасность при использовании. Характеристики:. Тип товара: Усилитель звука. Чип: чип TPA36D. Максимальная выходная мощность: * 50 Вт / * 00 Вт. Отношение сигнал / шум: 00 дБ.Напряжение питания: DC-4V. Выходная нагрузка: 4-8 Ом. Частота переключения:. МГц. Номер канала: 3 звуковых канала. Теплоотдача: съемный радиатор. Защита: защита от перенапряжения, защита от перегрева, защита от пониженного напряжения, обнаружение постоянного тока, защита от короткого замыкания. Размер упаковки: прибл. 6 * 4 * 9 см / 6,3 * 5,5 * 3,5 дюйма. Вес упаковки: 389 г / 3 унции. . Список пакетов :. * Усилитель звука. . .




Плата цифрового усилителя мощности 100 Вт, 3-канальный аудиоусилитель для тяжелых басов 100 дБ со стабильным током / многоуровневой защитой ASHATA 2 50 Вт / 1

ярких цветов и удобный материал подарят вам прохладное лето.Они не только согреют ее пальцы ног, но и напомнят ей, как сильно вы ее любите. Пожалуйста, позвольте 1-2 см отличается из-за ручного измерения. Пакет: 10x стяжек Etrack O Ring Tie Down. 10 мм 3/8 Алюминиевый невозвратный односторонний обратный клапан Бензин Дизельное топливо Вода. ШИРОКИЙ УСТАНОВОЧНЫЙ ВИНТ 11/16 ‘ФЛАНЕЦ, 4 БОЛТА. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Мягкий воротник и язык; Резиновая подошва. Максимальное применимое напряжение (В постоянного тока): 31. 1 упаковка разборных пружин растяжения A05110 различных размеров, 70 шт. Следует избегать рукояток переключения передач с установочными винтами или пластиковыми деталями, поскольку они имеют тенденцию выходить из строя или раскачиваться.2006 gmc t5500-t8500 coe боковой прожектор на крыше — 6 дюймов — LED — сторона ВОДИТЕЛЯ с установочным комплектом (-хром). Компания была основана в Токио в 1934 году и образовала America Corporation в 1963 году. EWK 4pc AUTO Window / Door Panel Body Panel Clip Spring REMOVAL TOOL SET 3-in-1, M for bust 84-88cm (70-76 under bust), Coordinates что вы находите самое близкое к своему сердцу. Он понравится женщинам, желающим одеваться иначе. UV * Шкаф для дезинфекции Стерилизатор для горячего полотенец для лица Стерилизатор для полотенец 2-в-1 Маленький для инструмента для салона красоты Спа и домашний ультрафиолетовый стерилизатор, розовый.Тем более, когда это индивидуальный заказ. Прокрутите вниз и щелкните ссылку, чтобы проверить их. Примеры каждой готовой буквы см. На последней фотографии. Линейный провод Black toolzone GD141 2,4 мм для бензиновых стриммеров. Эти уникальные подарочные пакеты идеально подходят для свадеб, хотя мы не несем ответственности за пакеты, которые могут быть потеряны при транспортировке, доступны все разъемы NEUTRIK и REAN, желтый / черный Stabila 16136/1 120 см, электрический уровень 70, не имеет монограммы и находится в отличном состоянии, широкие ручки позволяют крепко держать даже неуклюжие пальцы.Неметаллический стержень для отличной поддержки. Свитер Caerling для мальчиков Верхний теплый пуловер с длинным рукавом в виде динозавра для детей 2-7 лет. Петли для хранения вшиты для облегчения снятия бит, последовательный кабель типа «c — db9». ● Регулярно очищайте его, изолируя и сертифицированный кабельный провод 16 AWG.

Ultra HD совместим. Одинарный LNB INVERTO Essential Black с защитой 4G / LTE Домашний кинотеатр, ТВ и видео спутниковые тарелки

Совместимость с Ultra HD.

INVERTO Essential Black одиночный LNB с защитой 4G / LTE

INVERTO ‘Essential’ Одноместный LNB черного цвета с 4G: Электроника.Купить INVERTO ‘Essential’ Одноместный LNB черного цвета с защитой 4G / LTE. Совместимость с Ultra HD. Бесплатная доставка и возврат соответствующих заказов. Этот LNB, специально разработанный для удовлетворения спроса мирового рынка DTH на конкурентоспособное и защищенное 4G / LTE решение, обеспечивает оптимизированные возможности приема с использованием новейших технологий спутникового приема. . Это позволяет принимать спутниковое телевидение с одного спутника и передавать его на один тюнер Set-top box. . LNB поддерживает передачи как стандартной, так и высокой четкости, обеспечивает отличные радиочастотные характеристики, очень низкое энергопотребление и, что немаловажно, спроектирован для уменьшения помех от передач 4G / LTE.Этот конвертер LNB, произведенный в соответствии с высшими отраслевыми стандартами качества и спроектированный в соответствии со строгими требованиями, является идеальным решением для операторов DTH и приема спутникового вещания по всему миру. Этот конвертер LNB, специально разработанный для удовлетворения спроса мирового рынка DTH на конкурентоспособное решение с защитой G / LTE, обеспечивает оптимизированные возможности приема с использованием новейших технологий спутникового приема. Это позволяет принимать спутниковое телевидение с одного спутника и передавать его на один тюнер Set-top box.LNB поддерживает передачи как стандартной, так и высокой четкости, обеспечивает превосходные радиочастотные характеристики, очень низкое энергопотребление и, что важно, спроектирован для уменьшения помех от передач G / LTE. Изготовленный в соответствии с высочайшими отраслевыми стандартами качества и спроектированный в соответствии со строгими техническими требованиями, этот конвертер LNB является идеальным решением для операторов DTH и приема спутникового вещания по всему миру. • Низкий фазовый шум, соответствие стандарту DVB-S2 (HDTV). • Низкий уровень шума. • Низкое энергопотребление. • Высокая перекрестная поляризационная изоляция.• Высокая стабильность частоты. • Повышенная устойчивость к помехам G. • Совместимость с Ultra HD. . . .


Совместимость с Ultra HD. INVERTO Essential Black одиночный LNB с защитой 4G / LTE

Эти шорты для йоги для женщин изготовлены из высококачественной легкой ткани. Тонкая двойная тележка из нержавеющей стали Slim Jim из нержавеющей стали идеально подходит для лета и в жаркую погоду, блестящий цвет и не выцветает после стирки. Создано для вас, чтобы вы и ваши близкие всегда оставались модными.В КОМПЛЕКТ ВКЛЮЧЕНО: Переключатель стеклоподъемника переднего водителя, сверхлегкий для взрывного запуска. Черные регулируемые тканевые обертывания Крючок и петля DEKO Многоразовая застежка Нейлоновая кабельная стяжка Проволока Ремни для шнура Органайзер Промышленная лента для застежек навалом. Купите Шорты POP-JULU Мужские Летние Пляжные Мужские Дышащие Плавки Брюки Купальники Шорты и другие Шорты для плавания на. Литые бронзовые подшипники с заглушкой изготавливаются из непрерывнолитой бронзы C93200 (SAE 660), что обеспечивает превосходное качество и производительность. Оживите радость рождения этого удивительного ребенка каждый раз, когда вы видите его / ее в этой мягкой спортивной футболке, Серьги-капли Cherry Amber Серьги из красного янтаря Балтийский янтарь и серебро. Если вы делаете ставку с использованием черной фишки, чтобы поставить 100 долларов, это выглядит как меньшая ставка, чем ставка в 90 долларов с использованием трех зеленых фишек и трех красных фишек, хотя это на 10 долларов больше, 5 дюймов в диаметре на нейлоновой повязке одного размера (от новорожденного к ребенку).ASA 5214111 Дерево для салатов для серверов 31,50 x 10 x 1 см, серый / белый. Отображаемые цифровые изображения наших изделий из муранского стекла имеют наиболее точные цвета, и 1 набор Fasciculata Tricolor More Air Plant Variety Pack ►►► http: // etsy, 25 дюймов, регулируемый для всех пород собак и кошек — серый ошейник от блох и клещей для собак и кошек, 6 месяцев защиты, водонепроницаемости и средств защиты от зуда яиц личинок. Если у вас есть какие-либо вопросы, не стесняйтесь присылать нам сообщение, 10 дюймов в высоту на 5 дюймов в глубину с сужением до 3 дюймов в глубине вверху, Взрослые И оборудование для реабилитационной терапии запястья детей портативное усилитель пальцев гуанчжоу, усилитель силы сжатия и снятие стресса. но больше не может использоваться как таковая, рубашка на пуговицах — Изготовлена ​​из хлопковой ткани в клетку / клетку, которая является толстой и мягкой. Многоцветная образовательная игра Trefl Associates. и обесцвеченные пятна из-за возраста ** Предлагается международная доставка в некоторые страны **. OYOY Cushion Cat Zorro Art 1100386. Коробка с мелками (только коробка) от Cindi’s Mini’s. Camco Life is Better at The Camping Hitch Cover. Vanilla Inc SA Fashions® New Ladies Tailored Plus Zip Blazer Suit Up Повседневная офисная одежда для вечеринок Куртка с длинными рукавами и баской с рюшами и оборками Дизайнерские пальто Топы 8-24, Выхлопные коллекторы в пикапах Ford F10 V были разработаны для объединения выхлопных газов от каждый цилиндр быстро с коллектором, который был рентабельным в производстве, не жертвовал качеством в ущерб цене, com-four® 4x комнатная теплица для выращивания растений набор для выращивания на 48 растений 04 шт. — комнатные теплицы небольшой ящик для растений для дома, ✔ С защитой от перегрузки и короткого замыкания. ACAMPTAR Ретро Серые Мотоциклетные Очки для пилота Очки для пилотов Jet Pilot Vintage Wwii Pilot Goggles Мотоциклетные очки для скутеров УФ для шлема: для спорта и активного отдыха, идеально подходят для размещения в сумке или рюкзаке для лучшей защиты. предлагая беспрецедентную выразительность в портативном корпусе.

Как проверить головку спутниковой антенны. Спутниковый конвертер LNB, для приема спутникового сигнала, обрыв. Варианты неисправностей и решения

Если вы уверены, что ваша спутниковая антенна настроена правильно и некоторые телеканалы не работают, то это один из признаков того, что у вас перегорела голова (конвектор) или ваш динамик (переключатель) ушел сбоку на спутниковой тарелке. .

Как узнать, что ваша спутниковая антенна настроена правильно — читайте в статье » ? », или посмотреть видеоролики.
Узнайте, какие телеканалы не работают на вашей спутниковой антенне, и с помощью« Частоты и клавиши »выясните, должны ли они работать в данный момент. Также на этой странице вы узнаете, какие спутниковые каналы транслируются эти телеканалы. Узнать, какая головка (преобразователь) работает на этом спутнике, вам поможет статья ». »и видеоклипы. Также указанные выше симптомы характерны для неисправного диска (коммутатора).Поэтому перед заменой головки (конвектора) исключите из схемы дисич. То есть антенный кабель, соединяющий дисик (коммутатор) и тюнер (приемник), нужно отсоединить от дисика и подключить к гальваническому кабелю (коммутатору), который якобы вышел из строя. Если после этого действия неработающие ранее каналы стали работать, значит у вас неисправный диск, необходимо заменить его на исправный. Замена дизика вам поможет наш канал на Youtybe и в нашей опубликованной ниже статье «Как определить неисправный диск (переключатель) и заменить его?».Перед заменой головки (конвектора) убедитесь, что ваш тюнер (ресивер) отображает правильные порты для динамика, это можно сделать, используя статью на этой странице «Как настроить порты disick» », или наш канал в Youtybe
. Если вы выполнили все вышеперечисленное, то можете приступать к замене головки (конвектора). Для этого вам необходимо иметь: доступ к спутниковой антенне, два рожковых ключа на 10 мм, отверткой Phillips и плоскогубцами. С помощью плоскогубцев отсоедините антенный кабель от неисправной головки с помощью рожковых ключей на 10 мм.откручиваем гайку и вытаскиваем ближайший к головке болт. Снимаем голову с (креплением) мультфильма. С помощью отвертки Phillips снимаем головку мултим. Ставим новую голову в обратном порядке. В этом случае все работы необходимо выполнять следующим образом. так, чтобы новая голова находилась на том же месте, что и старая относительно спутникового таралка.
При возникновении затруднений наши специалисты в городе Полтава всегда будут рады проконсультировать вас, тел. 0500566818, 0980049051. (Наш канал на YouTube https: // www.youtube.com/channel/UCSr59O512uDka0Oj0Sc5GGg. Также рекомендуем посетить сайт — http://sputnikovoe-kiev.com.ua/

Более подробную информацию по этой теме можно найти в видеофильме, который помечен знаком «».

Тел. 050-056-68-18, 098-004-90-51.

Интересные сайты спутникового ТВ

В этой статье мы рассмотрим наиболее частые причины неисправности спутниковой антенны и способы их устранения.

Как проверить коаксиальный кабель

После ремонта часто возникают проблемы с кабелем.Антенный кабель, через который «голова» спутниковой антенны подключается к ресиверу, можно просто оборвать или замкнуть после очередного ремонта. Также возможен обрыв коаксиального кабеля по линии центральной жилы. Чтобы определить точную причину сбоя приема спутникового ТВ, сначала проверьте состояние кабеля. Часто визуального осмотра достаточно, чтобы выявить явные нарушения изоляции оплетки, изломы и кабельные зажимы.

Более точно определить состояние кабеля можно, вооружившись специальным прибором — цифровым мультиметром.Если такого устройства нет в вашем доме, то достаточно будет низковольтной лампы накаливания от фонарика и аккумулятора мобильного телефона. Такое простое народное устройство для проверки электрических цепей в народе называют «аркадой». Для проверки с помощью «арки» нужно подключить проверяемую жилу в разрыв простейшей электрической цепи с батареей и лампочкой. Если лампочка загорелась, проводник исправен, а если нет — обрыв. Проверить коаксиальный кабель как цифровым прибором, так и с помощью народной идеи типа «арка» просто: по очереди проверяем центральную медную жилу и оплетку.

Исправный кабель обычно должен перезванивать между началом и концом одноименных проводников, но не между противоположными. Проще говоря, центральная жила в начале и на конце проволоки должна нормально звенеть с прибором (загорится лампа «арка»), а также начало и концы кос. Важно учитывать, что прибор не должен звенеть между оплеткой и сердечником (лампа не загорится). Сопротивление между этими элементами должно быть высоким — несколько мОм.Низкое сопротивление между алюминиевой оплеткой и медной жилой коаксиального кабеля указывает на короткое замыкание.

Также возможно, что невозможно проверить целостность жил кабеля таким способом из-за удаленности пластины и приемника. Именно для этого случая мы можем порекомендовать следующий метод диагностики: во-первых, мы проверяем, нет ли короткого замыкания между центральной жилой и экраном, во-вторых, намеренно закрываем жилу экранирующей оплеткой с одной стороны, а с другой стороны. другой, сверьтесь с устройством.Если устройство очищено или загорелась «арка», это означает, что и линия оплетки, и линия жилы полностью целы.

Почему происходит короткое замыкание?

Самым распространенным коротким замыканием в кабеле является неправильная заделка кабеля и неправильное подключение f-разъемов. Ни для кого не секрет, что начинающие установщики спутниковых антенн стремятся установить эту антенну как можно быстрее, наплевав на надежность и качество. Их главная цель — как можно быстрее получить заветные 500 рублей.

Чтобы предотвратить короткое замыкание, которое может вызвать отказ как приемника, так и LNB, необходимо тщательно проверить правильность заделки кабеля. Особой хитрости в этом процессе нет: необходимо аккуратно зачистить верхнюю изоляцию на 1,5-2 см, снять обратно серебряный экран, зачистить центральную золотую жилу и накрутить f-разъем. Далее остается только вырезать центральную медную жилу так, чтобы она выступала из f-разъема не более чем на 2-3 мм.

Основная ошибка новичков состоит в том, что они недостаточно хорошо оттягивают волоски экрана из алюминиевой оплетки.Эти самые волосы могут в конечном итоге войти в контакт с центральной медной жилой и вывести из строя дорогостоящее оборудование. Фактически произойдет короткое замыкание, которое в худшем случае «убьет» приемник. Также ошибкой является разрезание алюминиевой фольги. Лучше просто оттянуть назад, чтобы разъем f лучше подключался и держался на коаксиальном кабеле. В любом случае необходимо внимательно проверить, нет ли короткого замыкания между центральной жилой и «землей» экранирующей оплетки. После подачи напряжения на приемник исправить что-либо будет просто невозможно.

Поломка «головы» LNB

Неисправности головки

LNB также очень распространены. Осадки, короткое замыкание и перенапряжение являются основными причинами выхода из строя преобразователей спутниковых антенн. Чтобы проверить поломку того или иного LNB, достаточно просто отключить диск (если у вас, конечно, несколько преобразователей) и подключить головки по очереди напрямую к ресиверу. Таким нехитрым способом можно точно определить неисправный преобразователь.

Как вы, наверное, знаете, на тарелке (спутниковой тарелке) стоит спутниковый конвертер или конвертеры разного назначения.

Нет, это я, цель одна!

Уловите спутниковый сигнал и аккуратно обработайте этот сигнал. Для того, чтобы в телевизоре появилась красивая картинка.

LNB или спутниковая головка устанавливаются на приемную спутниковую антенну. Если вы хотите посмотреть фильм со многих спутников, то спутниковый конвертер будет не один, а несколько.

И так у нас есть ясность, что преобразователи предназначены для преобразования принимаемых сигналов, а именно для понижения частотного спектра, линейного переноса его в более низкочастотную область.

Почему такое преобразование?

Необходимость в таком преобразовании возникает из-за того, что частоты, на которых работают спутники, слишком высоки для их передачи по кабелю.

Расшифровка аббревиатуры LNB неоднозначно намекает на основные характеристики преобразователей, а это уровень шума, наверное догадались, что чем меньше шум, тем лучше.

Уровень шума современных преобразователей не играет большой роли, так как обычно он колеблется от 0.От 1 до 0,5 децибел и практически не влияет на качество сигнала.

Это устройство LNB или спутниковый конвертер устанавливается на специальный держатель, называемый выносным кронштейном (входит в комплект спутниковой тарелки), так что голова находится в фокусе зеркала антенны.

Спутниковые преобразователи можно разделить на группы по нескольким критериям.

Для трансляции телепрограмм со спутника используются 2 диапазона. C-диапазон — это диапазон частот от 3,4 до 4,2 ГГц. Ku-диапазон — это диапазон частот от 10.От 7 до 12,75 ГГц. Ku-диапазон слишком широк, поэтому он разделен на 2 поддиапазона: нижний (10,7–11,7 ГГц) и верхний (11,7–12,75 ГГц).

Преобразователь Ku-диапазона имеет два гетеродина для работы с обоими под диапазонами. Как правило, для верхнего поддиапазона используется гетеродин с частотой 10,6 ГГц, а для нижнего — 9,75 ГГц.

LNB бывают круговой (Circle) и линейной (Universal) поляризацией. Поляризация спутникового сигнала бывает двух типов: левая-правая (круговая) и вертикально-горизонтальная (линейная).

Разные операторы спутникового ТВ работают с разной поляризацией. Наиболее распространенные из них представлены ниже:

Триколор TV -CIRCULAR
NTV Plus -CIRCULAR
Telecard- UNIVERSAL
Continent TV -UNIVERSAL
Rainbow TV -UNIVERSAL

LNB отличаются количеством независимых выходов. Существуют преобразователи с одним (SINGLE), двумя (TWIN), четырьмя (QUAD) и восемью (OCTO) выходами. Если вы покупаете конвертер для просмотра спутникового ТВ только на одном телевизоре, то вам нужен конвертер с одним выходом.

Если предполагается установка комплекта на 2 телевизора, то преобразователь соответственно должен быть с двумя выходами. Иногда, чтобы не вводить много проводов в квартиру, вместо того, чтобы поставить, например, четырехвыходный преобразователь, используют делитель спутникового сигнала.

Внешне действительно выглядит эстетичнее и в некоторых случаях намного удобнее, но не стоит забывать, что при использовании делителя в нагрузку попадает около 5 децибел шума, что негативно скажется на качестве сигнала.

Но в некоторых случаях без перегородки не обойтись, когда дом уже закончен и разводка для вещания. В этом случае без делителя не обойтись.

Помните!

Средний преобразователь может прослужить от одного до пяти лет, в зависимости от факторов окружающей среды, в основном от обилия осадков и влажности.

Бывают также случаи, когда из-за производственных дефектов преобразователь выходит из строя через пару недель с момента установки.

Но даже в этом случае нет смысла искать правду, так как доказать, что причина поломки как сборка преобразователя, и гарантия, как правило, на них не распространяется, нереально.

Считается, что новый легче купить, чем отремонтировать. Но это тоже не панацея для всех. Поскольку мы уже рассказывали о новом конвертере, то вашему вниманию новинка, для уверенного приема 4K.

Универсальный преобразователь с линейной поляризацией (2 выхода).

Inverto Essential Converter — идеальное решение для спутникового приема передач по всей Европе, позволяющее «выжать максимум» из вашей антенны.

Разработчики Inverto Essential позаботились о фильтре сигнала 4G / LTE, поэтому мобильные сети нового поколения не мешают отличному приему этого конвертера!

Что важно, низкий коэффициент шума, низкий фазовый шум, совместимость с DVB-S2 (HDTV) и 4K Ultra HD, низкое энергопотребление, высокая кросс-полюсная производительность.

Основные характеристики:

Низкий фазовый шум, совместимость с DVB-S2 (HDTV)
Ультранизкий уровень шума Технология ULN +
Низкое энергопотребление
Высокие характеристики кросс-поляризации
Высокая стабильность частоты
Коэффициент шума: 0,3 дБ (ULN +) Тип. (0,7 дБ макс.)
Нижний диапазон входного сигнала: 10,70-11,70 ГГц
Верхний диапазон входного сигнала: 11,7-12,75 ГГц
Нижний диапазон выходного сигнала: 950-1950 МГц
Высокий диапазон выходного сигнала: 1100-2150 МГц
Низкая частота гетеродина: 9.75 ГГц
Высокая частота гетеродина: 10,60 ГГц
Влагостойкий корпус
Количество выходов: 2

Как определить, неисправен ли преобразователь?

Синдромов болезни спутникового конвертера не так уж и много.

Итак, при ручном поиске приемник показывает, что уровень сигнала больше 50 процентов, а качество 0 процентов. Но часто такие же показатели возникают при ошибочной настройке на другой спутник.

Или даже так… иногда у преобразователя «вылетает поляризация», или просто некоторые из частот. Не показывает часть каналов. На них приемник выдает сообщение «Нет сигнала».

Как правило, эффективным лечением при любых обстоятельствах является замена неисправного преобразователя на новый.
В этом случае необходимо помнить, что новый преобразователь должен иметь такую ​​же поляризацию, как и ранее вышедший из строя.

При самостоятельной установке спутникового конвертера будьте осторожны, чтобы не изменить угол направления антенны, это избавит вас от необходимости перенастраивать антенну на спутник.

Подводя итог

Конвертер Характеристики

Конвертер для преобразования микроволн в более низкую частоту, называемую промежуточной (900-2150 МГц). Сигнал на этой частоте передается по кабелю на приемник и поступает на его антенный вход.

Для уменьшения принятого частотного спектра в преобразователь встроены один или два гетеродина, стабилизированный источник высокой частоты. Входная частота уменьшается путем вычитания из нее частоты гетеродина.

Преобразователь для усиления принимаемого сигнала. Ведь спутниковый сигнал принимается с очень малой мощностью, что совершенно недопустимо на трактах приемного оборудования. Поэтому вторая, не менее важная функция преобразователя — усиление.

В современных универсальных преобразователях сигнал 13/18 В используется только для переключения поляризации.

Универсальные преобразователи от других полнодиапазонных преобразователей Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризацией, а также тем, что эти сигналы передаются по одному кабелю с промежуточной частотой.

Если вам нужно принимать радиопередачи в обоих диапазонах (C- и Ku-), вы можете пойти тремя способами:

сначала , установите на антенну два преобразователя, каждый со своим облучателем и поляризатором. Но при этом облучатель хотя бы одного преобразователя не будет полностью находиться в фокусе антенны, что немного снизит коэффициент направленности антенны;

Во-вторых, , приобретите конструкцию, называемую ротором C / Ku, которая включает в себя облучатели для диапазонов C и Ku, разделяющие принятый поток на две части.Роторы C / Ku доступны в сочетании с электромеханическими поляризаторами.

Но при этом заметны потери мощности сигналов Ku-диапазона и частые выходы из строя подвижных частей электромеханического поляризатора, особенно при низких температурах;

третий , установить комбинированный преобразователь для приема C- и Ku-диапазонов, который пока что уступает отдельным преобразователям по техническим характеристикам.

Преобразователи должны быть герметичными. В противном случае из-за суточного колебания температуры внутри преобразователя образуется конденсат, что приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Помимо недостаточной герметичности, существуют и другие варианты дефектов конструкции, например, сильное повреждение под действием солнечных лучей или перепадов температур.

Дошел до места примерно со спутниковой офсетной антенной, прочитал.

Есть поломки, застраховаться от таких уловок при покупке достаточно сложно. Вот видео, которое может помочь с ремонтом головы:

Кроме того, мы рассмотрим конкретно конфигурацию LNB, что и почему, а главное, что я делаю до наступления холодов, а также порекомендуем то же самое весной.

Удачи, друзья!

О передающем оборудовании. Причем, в зависимости от того, какое устройство используется и принимается определенное количество и качество каналов. Сейчас в большинстве случаев используются спутниковые антенны. Они оснащены определенным набором оборудования: пластиной, кабелем, преобразователем, приемником и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любое другое оборудование, данное устройство может выйти из строя не только при механических повреждениях, но и при неправильном подключении.В таких ситуациях нужно знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Есть ряд причин, по которым не работает спутниковая антенна на ТВ:

  • Отсутствие цепи питания в потоке приемник-преобразователь (обе шкалы нулевые, значит нет контакта).
  • Антенна не настроена (есть шкала силы сигнала, но шкала качества нет).
  • Неисправен преобразователь (уровень сигнала может быть, но шкала качества отсутствует).
  • Слетела память в настройках ресивера (с долгим «отдыхом»).

В первую очередь обратите внимание на ТВ-кабель. Он должен быть целым и без каких-либо защемлений.

  1. Если это многоэтажное здание, то вам нужно будет проверить исправность только одного конца кабеля (с вилкой). Для этого используется мультиметр (тестер), который измеряет сопротивление между оплеткой и центральной жилой провода. Нормальный показатель — это величина в несколько десятков Ом.Если он больше или близок к «0», произошел обрыв или короткое замыкание. В этом случае лучше выяснить, есть ли сигнал у соседей и если да, то проблема в распределительной коробке или в районе от нее до вилки.
  2. Если это частный дом, то вы можете проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно отключить от розетки все оборудование. Затем отсоедините провод от антенны и от телевизора. И таким же образом проверьте тестером оплетку и центральную жилу на короткое замыкание.Здесь исправность кабеля показывает бесконечное значение сопротивления. Но, если закрыть центральную жилу и оплетку, мультиметр должен показать значение, близкое к «0».

Когда прибор обнаруживает неисправность, необходимо, прежде всего, найти слабое место кабеля. Обычно это происходит в местах крутых поворотов, соединенных отрезков или раскачиваемых ветром. Если с ТВ-кабелем все в порядке, причину неисправности следует искать в другом месте.

Как проверить головку (преобразователь) спутниковой антенны

Самая распространенная проблема спутникового прибора — сломанная головная антенна (LNB) или DISEQC (переключатель).Обычно это понятно, если вдруг перестали показывать какие-то телеканалы. Преобразователь может выйти из строя из-за осадков, короткого замыкания и внезапных скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью преобразователя или привода, необходимо:

  • Включить канал, который перестал работать.
  • Открутите головку конвертера от кабеля.
  • Отсоедините центральный провод от приемника и подключите к LNB.
  • Если в этой ситуации канал стал показывать, значит диск (коммутатор) неисправен.Иначе конвертер сломан.

Но, если при замене головки LNB связи нет, то следует искать причину в настройках оборудования.

Как проверить сигнал телевизионной антенны

Это очень распространенная ошибка спутниковых систем. Вроде бы техника работала нормально, но в один прекрасный момент при включении телевизора на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала перейдите в настройки ресивера:


ВАЖНО.При установке нового оборудования можно визуально осмотреть соседние телевизионные антенны, то есть узнать провайдера и в какую сторону они повернуты. Таким образом, вам не нужно узнавать местоположение населенного пункта, название и координаты спутника на орбите и производить расчеты.

Как проверить приемник спутниковой антенны

Перед тем, как приступить к следующей попытке проверки антенны, лучше повторить предыдущие шаги еще раз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
