Монтаж силового кабеля: выбор, прокладка, соединение
Электропитание любого помещения или обособленной электроустановки начинается с вводного, или силового провода. Строгого определения в Правилах устройства электроустановок нет, в документе регламентируется лишь испытание и монтаж силового кабеля. В принципе, к этому типу электропроводки можно отнести любой проводник, который соединяет питающую подстанцию с вводным устройством.
К этой же категории относятся провода, идущие от вводного устройства к распределительным щиткам или шкафам. То есть, кабель в подъезде до входного автомата вашей квартиры, и провод, соединяющий автомат с вашим прибором учета (счетчиком электроэнергии), относится к силовому. Если счетчик установлен за пределами распределительного щитка, он также соединяется с автоматами с помощью силового кабеля.
Как правильно подобрать силовой провод
Воздушные сети, которые подают электропитания с помощью электрических опор, нас не интересуют.
- Выбор проводов и кабелей силовых сетей начинается с материала токоведущей жилы. Правила устройства электроустановок однозначно требуют: все внутридомовые сети должны быть изготовлены из медного проводника.
Разумеется, никто не заставит жильцов в срочном порядке менять алюминиевую проводку, проложенную в домах старой постройки. Это произойдет при ближайшем капитальном ремонте.А вот при самостоятельной организации энергоснабжения, требования ПУЭ лучше выполнить. Как минимум, могут возникнуть сложности при получении технических условий от энергокомпании. Причем это не просто придирки, с целью получить от вас магарыч. Инженер, поставивший подпись на приемном документе, несет ответственность за безопасность объекта, в том числе и уголовную.Да и собственное спокойствие чего-то стоит. Поэтому не следует экономить «на спичках», кабельная продукция приобретается не каждый день, торг здесь не уместен.
- Следующий критерий (может быть не самый важный) — многожильный или одножильный провод. У каждого варианта есть преимущества и недостатки. Жгут из тонких проволочек более гибкий, его удобно монтировать в тесных распределительных шкафах. Но толщина такого проводника (при одинаковой пропускной способности) будет больше. К тому же, распушенные концы нельзя без подготовки подключать к зажимам, вне зависимости от конструкции. Придется приобретать дополнительную фурнитуру: гильзы, клеммы. Или лудить концы мощным паяльником.Как правило, многожильные провода применяются в качестве абонентских. То есть для соединения электроустановки с розеткой. Они выдерживают многократные изгибы, что продлевает срок их службы. При стационарном расположении это свойство не востребовано. Единственный случай, когда целесообразно использовать многожильный силовик — это воздушный вводной кабель в дом. Он может раскачиваться на ветру, и моно жила рано или поздно переломится.Одножильный провод нет необходимости оснащать гильзами или клеммами.
- Один из важных параметров — сечение или диаметр каждой жилы. Существует таблица сечения провода при различных нагрузках.
- Нет смысла переплачивать за излишний диаметр, выбор силового кабеля основывается на предельной величине нагрузки для вашего объекта. То есть, если вам по техническим условиям выделено 5 кВт, входной автомат установлен на ток срабатывания защиты 25 ампер, достаточно сечения каждой жилы 4 мм².
Важно! Не путайте диаметр и сечение проводника. Сечение — это площадь!
Это параметр не является догмой. Например, тот же провод 4 мм², рассчитан на длительную нагрузку 38 ампер. При однофазном подключении 220 вольт, это уже более 8 кВт нагрузки. Установив входную защиту 32 ампера (при соответствующих ТУ), вы приближаетесь к максимальным возможностям проводки.
Есть смысл применить сечение силового кабеля — 6 мм².
Рассмотренные цифры относятся именно к силовому проводу. Абонентская разводка к розеткам и приборам освещения выполняется жилой 1.5 мм². Исключение составляет силовая группа розеток для бойлера, электродуховки, стиральной машины. Кстати, такую проводку также можно отнести к силовой, но не по предназначению, а по нагрузке.
- Теперь поговорим про изоляцию. Силовой кабель может проходить как на открытом воздухе, так и в помещениях. Во втором случае, чаще всего применяется скрытая проводка — в стенах и перекрытиях. Для силового провода определены следующие требования: он должен быть покрыт металлической или неметаллической оболочкой.То есть, помимо изоляционного покрытия каждой жилы, предусмотрена общая оболочка из прочного негорючего материала. Для наружной прокладки рекомендуется использовать кабель с двойной оболочкой. Токоведущие жилы в собственной изоляции покрываются диэлектриком с невысокими прочностными характеристиками, а наружная оболочка выполняет как защитную, так и несущую функции.
- Разумеется, если прокладка силового кабеля выполняется на открытом воздухе, без использования защитного короба, оболочка должна обеспечивать защиту от проникновения влаги и не разрушаться под воздействием ультрафиолетовых лучей.
Отдельная тема — цветовая маркировка. Правило устройства электроустановок предписывают использовать следующие цвета:
- Рабочий нуль — голубой цвет по всей длине проводника.
- Защитное заземление — желто-зеленая изоляция, цвета расположены вдоль провода.
- Фаза — для однофазного подключения требований по цветовой маркировке не предусмотрено.
Третий пункт рассмотрим подробнее. При трехфазном подключении, каждая фаза имеет собственный цвет. Это важно, поскольку перепутать фазы — означает вывести из строя электроустановку. Поэтому ПУЭ предписывают следующие обозначения:
- A. фаза «желтый цвет»
- B. фаза «зеленый цвет»
- C. фаза «красный цвет»
Для однофазного включения (после трехфазного ввода) не имеет значения, между какой фазой и нулем образуется 220 вольт.
Для справки: европейская цветовая маркировка фаз отличается от требований ПУЭ.
В подавляющем большинстве случаев, вам придется осуществлять монтаж однофазного силового кабеля. Поэтому сложная маркировка трехфазных вводов не должна вас смущать.
Правильная прокладка силового кабеля
Если от электрической станции (распределительного устройства) до ввода потребителя, кабель прокладывается обособлено, необходимо выполнить лишь механические требования.
Вдоль стен или несущих конструкций, проводка крепится на монтажные клипсы. Если прочность точек крепления вызывает сомнения — можно провести силовой кабель по направляющей: бандажной стальной полосе или несущему тросу.
Воздушная прокладка (кабель свободно висит от одной точки крепления до другой) требует либо прочной несущей оболочки, либо система подвеса. Чаще всего используется стальной трос.
Если провод является самонесущим, применяются специальные натяжные зажимы.
Кабель в точке подхода к стене или иной конструкции, фиксируется в приспособлении, а его свободный конец направляется к точке ввода.
Широко распространена прокладка силового кабеля в лотках. Никаких приспособлений не требуется, провод укладывается в короб и закрывается крышкой. Существуют лишь некоторые ограничения. Совместная прокладка силовых и слаботочных кабелей регламентирована. Правилами устройства электроустановок. Жестких запретов нет, за исключением резервирующих линий питания. Они прокладываются отдельно.
По остальным случаям есть рекомендации:
Дело в том, что силовые кабели (если они не в стальной броне, подключенной к защитному заземлению), формируют достаточно сильные помехи. Нейтрализовать их с помощью фильтров сложно: при изменении нагрузки, меняется и характер помехи. А силовой кабель редко находится под стабильной нагрузкой.
Поэтому силовые, сигнальные (связь, компьютерные сети, телевидение), и управляющие линии необходимо разносить.
Вне зависимости от способа прокладки, ввод наружного кабеля в помещение осуществляется с помощью изогнутой трубы, предотвращающей проникновение влаги в помещение. Кабель должен входить в нее снизу вверх, иначе по оболочке во входной щиток может попасть влага.
Сращивание силовой проводки
Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.
Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.
Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить.
Есть несколько простых правил:
- Кабель с несколькими проводниками сращивается со смещением к
типы и срок службы, конструкция и устройство
Силовой кабель позволяет передавать электроэнергию от подстанций к коммунально-бытовым, промышленным, общественным объектам. Конструкция провода состоит из жил, изолирующих покрытий, внешней оболочки, брони, экрана. Изделия подразделяются на классы по виду сплава, структуре и строению, количеству жил, интенсивности проходящего напряжения тока и т.д.
Разновидности изделий
Назначение силовых проводов заключается в передаче электроэнергии в жилые здания, общественные организации, производства. Изделия классифицируются по параметрам и характеристикам кабелей, проводов внутренних, оболочек и т.д.
Наружная (внешняя) защита от атмосферных осадков и смены погодных условий в кабелях для электропроводки может быть бронированной либо небронированной.
Контрольный кабель от силового провода отличается меньшей прочностью, т.к. не имеет армирования.
По конструктивному решению токопроводящих жил изделия подразделяются на кабели одножильные либо с 2-5 проводами (многожильные).
Классификация по силе напряжения разделяет кабели на предназначенные для функционирования под давлением:
- низким;
- средним;
- высоким.
Изделия отличаются общей массой и весом отдельных элементов (изоляция, жилы, экраны).
К популярным и востребованным конструкциям силового кабеля относятся типы:
- ППВ;
- АППВ;
- ВВГ;
- ПВС;
- ВБбШв;
- НУМ;
- КГ.
Кабель ППВ состоит из медной сердцевины (трехжильной), защищенной слоем из поливинилхлорида. Продукция применяется при проведении освещения в помещениях. Изделия должны крепиться статично.
Провод АППВ изготавливается преимущественно из алюминиевых сплавов; материал проходит по длине провода.

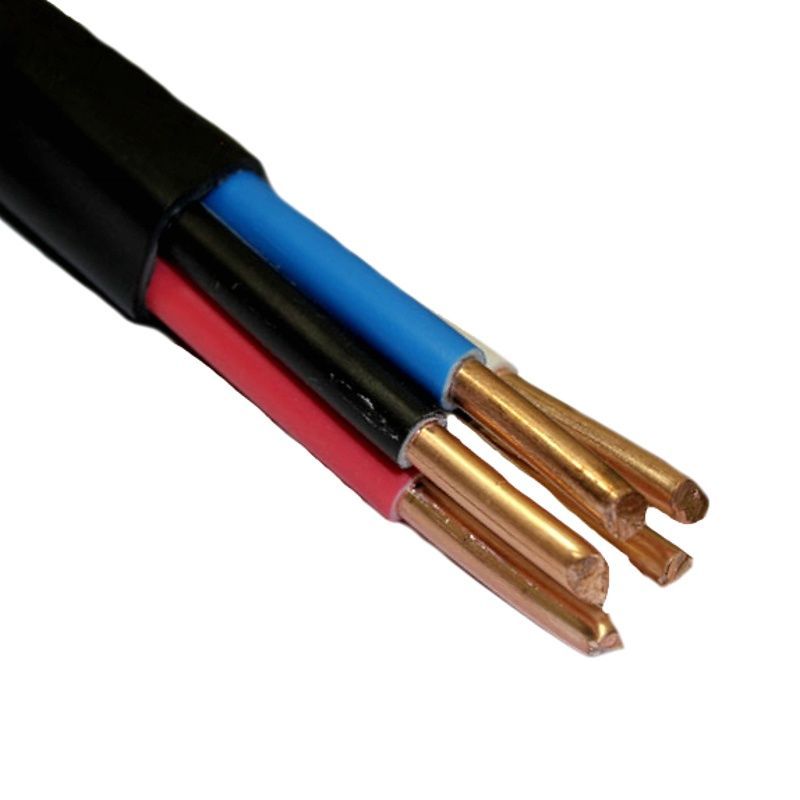

Сердцевина кабеля ВВГ состоит из меди, имеет 1-4 жилы.
Защитное покрытие состоит из ПВХ. Кабели служат для проведения линий освещения в жилых и общественных комплексах с разной температурой и влажностью воздуха.
Медь в составе провода ПВС обеспечивает пластичность конструкции. В соответствии с толщиной изделия допускается 2-5 скручиваний частей стержня. Провода применяются в бытовых приборах, системах освещения, переходниках.
В кабелях ВБбШв предусмотрено до 5 скручиваний жил. Продукция применяется при проведении линий электропередач. Изделия отличаются прочностью, долговечностью.
Провод НУМ имеет внешнюю оболочку из негорючего материала, 2-4 внутренних жилы. Провода оптимальны для выполнения электропроводки. Преимущество изделий заключается в устойчивости к деформациям; конструкция выдерживает перепады температур от -50 до +50°С.

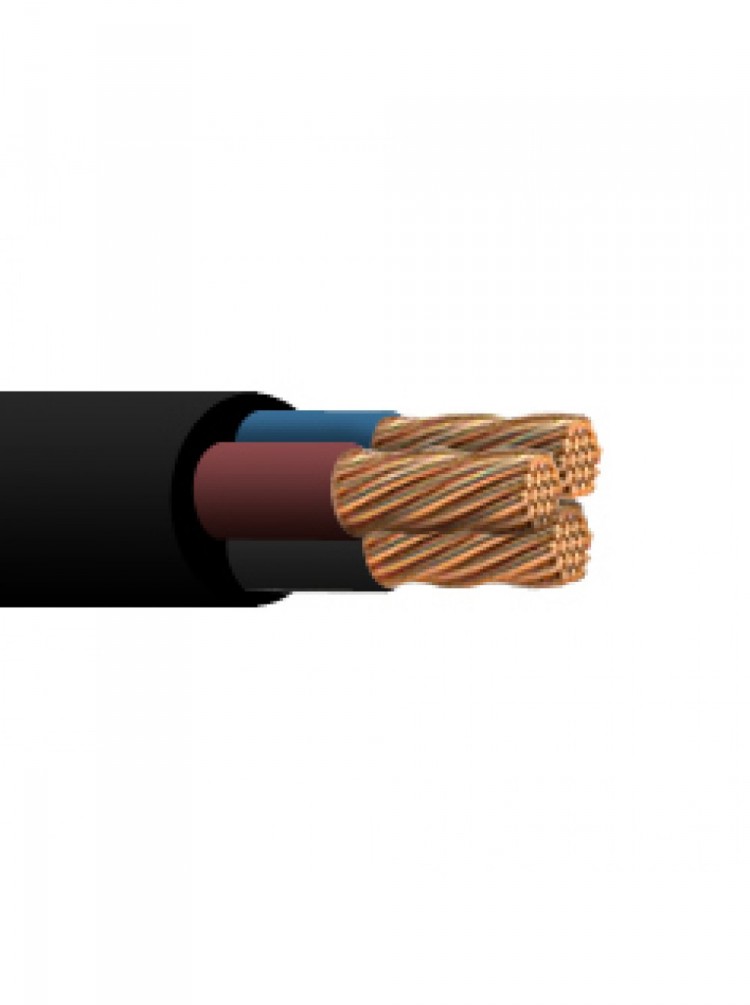

В составе кабеля марки КГ — многопроволочные жилы из меди. Защитный слой состоит из прорезиненного изолятора. Прочность, пластичность, влагостойкость изделий позволяют использовать продукцию на сложных участках.
Понятие жилы в электропроводке
Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная). Важной характеристикой является площадь сечения жилы.
Токопроводящие и нулевые заземляющие жилы
Жилы в соответствии с назначением могут быть токопроводящими либо заземляющими (нулевыми).
Токопроводящая жила является основным элементом в кабеле. В составе жилы может быть 1-5 проволок. Форма элементов по стандартам округлая, сегментная либо секторного типа. Изделия нормируются по виду сечения и диаметру.
Жилы нулевые применяются при неравномерных нагрузках электросети. Заземляющие нити отличаются небольшим сечением и размещаются по центру провода. Элементы обеспечивают безопасную эксплуатацию.
Изоляция жил
Жилы в проводах должны быть изолированы специальным покрытием.
В качестве защитного сырья используются:
- бумага;
- резина;
- пластмасса.
Изоляция из бумаги предполагает нанесение слоев на жилы и пропитывание сырья огнестойким составом. Продукция применяется на оборудовании, работающем под большим напряжением.
Изолирующее покрытие из резины пластичное, прочное, долговечное. Жилы с резиновой оболочкой используются в кабелях для подсоединения к устройствам, передвигаемым при эксплуатации. Необходимо учитывать чувствительность резины к минусовым температурам. Для предотвращения деформации жилы дополняют поливинилхлоридным покрытием.
Изолирующий слой из пластмассы (полиэтилен либо поливинилхлорид) бюджетен, надежен, обладает высокой изоляцией, большим сроком годности.
Одножильные и многожильные
Конструкция силового кабеля включает провода:
- одножильные;
- многожильные.

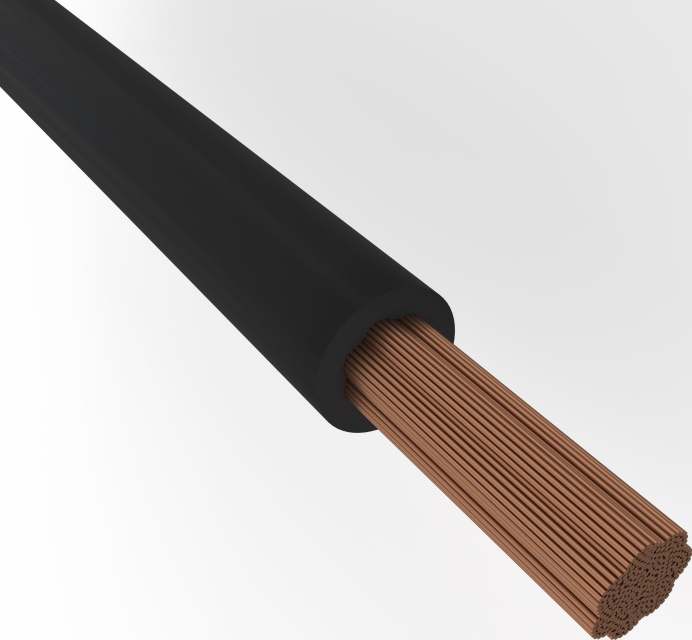

Провод одножильный включает 1 проводник тока. Изделия применяются в общественных зданиях, жилых комплексах для подачи электричества. В производственных помещениях одножильные провода применяют для вывода электроэнергии от генераторов в общую сеть.
Многожильные провода состоят из нескольких переплетенных жил. Для увеличения пластичности между жилами протягивают нить. Изделия отличаются устойчивостью к вибрациям, гибкостью, предназначены для подключения бытовых приборов.
Материал жилы
Для изготовления жил применяются разные виды сырья (сплавы алюминия, меди, стали). Допустимы комбинированные составы и синтетические материалы жилы. Для пропуска оптических сигналов провода выполняют из пластмассы либо стекла. Для рассеивания тепловой энергии используются жилы из нихрома.
Медные
Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.
Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Москве
Кабель и провод
Покупатели часто путают два принципиально разных понятия: кабель и провод.
Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.
Кабель
Провод
Медный или алюминиевый?
Кабель может быть медным или алюминиевым.
|
Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.
Типы кабеля
Кабели условно можно разделить на несколько типов по их использованию.
|
|
|
|
|
Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель.
Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.
Сечение кабеля
Так же важным критерием при выборе электрокабеля является сечение его жилы. |
Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.
Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).
7
Оболочка кабеля
Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.
8
Виды оболочек
9
Маркировка электрокабелей
Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах.
Они зашифрованы в аббревиатуры.
А — (первая буква) алюминиевая жила, если буквы нет — жила медная. |
А (первая буква) — алюминиевая жила, если буквы нет — жила медная. |
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. |
Силовой кабель: N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker). |
Y – ПВХ-изоляция. |
N — Изготовлен по немецкому стандарту VDE. |
N – Изготовлен согласно немецкому стандарту VDE. |
КСПВ — Кабели для Систем Передачи в Виниловой оболочке. |
Как выбрать электрический кабель – советы по самостоятельному ремонту от Леруа Мерлен в Нижнем Новгороде
Кабель и провод
Покупатели часто путают два принципиально разных понятия: кабель и провод. Поэтому перед тем, как говорить о выборе кабеля, необходимо разобраться, в чем же различие между ними.
Согласно ГОСТу 15845-80, принятому еще в СССР, но до сих пор остающемуся актуальным, главной особенностью кабеля является содержание в нем одной или нескольких изолированных жил. Жилы покрыты оболочкой, поверх которой имеется еще один защитный покров, который может быть даже бронированным. Но, чаще всего, этот покров пластмассовый, резиновый, полиэтиленовый или металлический. Столь мощная защита электрокабеля необходима для того, чтобы защитить жилы от влаги, света, жары, холода, воздействия различных химических веществ и так далее. Кабель, обладающий высоким уровнем защиты, можно укладывать под землю или под воду.
Провод — это одна или несколько скрученных ничем не защищенных металлических жил. Покрыт он, чаще всего оболочкой из ПВХ изоляции.
Кабель
Провод
Медный или алюминиевый?
Кабель может быть медным или алюминиевым.
|
Все выше перечисленные недостатки указывают на очевидность выбора кабеля с медными жилами, но если же у вас в доме стоит алюминиевая проводка и вы по каким-либо причинам не настроены ее менять, а только подремонтировать – алюминиевые жилы – единственный для вас выход.
Типы кабеля
Кабели условно можно разделить на несколько типов по их использованию.
|
|
|
|
|
Поэтому, прежде чем приступить к выбору, необходимо понять, где будет использоваться кабель. Для бытовой проводки (квартира, дом, дача и т.д.) используются силовые кабели.
Сечение кабеля
Так же важным критерием при выборе электрокабеля является сечение его жилы. |
Сечение кабеля выбирается исходя из величины тока, который будет протекать в кабеле. Силу тока можно определить из нагрузки (мощности приборов, питаемых кабелем). Например, водонагреватель мощностью 5кW, включенный в сеть 220В будет потреблять ток равный 23А. Для выбора необходимого сечения воспользуемся таблицей выбора сечения кабеля по силе тока.
Из таблицы видно, что ток в 23А, способен выдержать кабель сечением 2,5 кв. мм и более, следовательно можно применить кабель ВВГ-3х2,5 или любой аналогичный кабель. Если с обозначением 2,5 все понятно (величина сечения кабеля), то с обозначением 3 вопрос. Что это такое? Цифра 3 в данной формуле означает количество изолированных проводников в кабеле. В современных домах, как правило, используются 3-х жильные кабели («фаза», «ноль» и защитный проводник «PE»).
7
Оболочка кабеля
Лучше всего если это будет двойная оболочка. Она увеличивает срок службы с 15 до 30 лет. Бывает несколько слоев оболочки из разных материалов. Качественная оболочка необходима, так как она предохраняет кабель от химических, механических, тепловых и прочих воздействий.
8
Виды оболочек
9
Маркировка электрокабелей
Каждый электрокабель несет на себе информацию о материалах жил, обмотки, многих дополнительных свойствах. Они зашифрованы в аббревиатуры.
А — (первая буква) алюминиевая жила, если буквы нет — жила медная. |
А (первая буква) — алюминиевая жила, если буквы нет — жила медная. |
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. |
Силовой кабель: N – Изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker). |
Y – ПВХ-изоляция. |
N — Изготовлен по немецкому стандарту VDE. |
N – Изготовлен согласно немецкому стандарту VDE. |
КСПВ — Кабели для Систем Передачи в Виниловой оболочке. |
| Кабель силовой с пропитанной бумажной изоляцией | ||||
| Кабель силовой АСБ | Кабель силовой АСБл | Кабель силовой АСБ2л | ||
| Кабель силовой ААБл | Кабель силовой ААШв | |||
| Кабель силовой с изоляцией из сшитого полиэтилена | ||||
| Кабель силовой АПвПу | Кабель силовой АПвПуГ | Кабель силовой АПвБШп | ||
| Кабель силовой АПвБШп(г) | Кабель силовой АПвВнг-LS | |||
| Кабель силовой для внешней прокладки | ||||
| Кабель силовой ВБШв | Кабель силовой ВБШвнг | Кабель силовой ВБШвнг-LS | ||
| Кабель силовой АВБШв | Кабель силовой АВБШвнг | |||
| Кабель силовой для внутренней прокладки | ||||
| Кабель силовой ВВГ | Кабель силовой ВВГнг | Кабель силовой ВВГнг-LS | ||
| Кабель силовой ВВГнг-FRLS | Кабель силовой ВВГнг-LSLTx | Кабель силовой ВВГнг-FRLSLTx | ||
| Кабель силовой NYM | ||||
| Кабель силовой АВВГ | Кабель силовой АВВГнг | Кабель силовой АВВГнг-LS | ||
| Кабель силовой из полимерных композиций | ||||
Кабель силовой | Кабель силовой ППГнг-FRHF | |||
| Кабель контрольный | ||||
| Кабель контрольный КВВГ | Кабель контрольный КВВГнг | Кабель контрольный КВВГнг-LS | ||
| Кабель контрольный КВВГнг-FRLS | Кабель контрольный КППГнг-HF | |||
| Кабель гибкий | ||||
| Кабель с резиновой изоляцией КГ | Кабель хладостойкий с резиновой изоляцией КГ-ХЛ | Силовой провод с резиновой изоляцией РПШ | ||
| Кабель гибкий с ПВХ изоляцией КГВВнг | Кабель гибкий с низким дымо- газовыделением КГВВнг-LS | |||
| Кабельная продукция производства завода СПЕЦКАБЕЛЬ | ||||
| Кабель Лоутокс 20нг(А)-FRLSLTx | Кабель Лоутокс 21нг(А)-FRLSLTx | |||
| Кабель Лоутокс 30нг(А)-FRLSLTx | Кабель Лоутокс 31нг(А)-FRLSLTx | |||
| Кабель слаботочный для систем пожарной и охранной сигнализации | ||||
| Кабель КПСнг-FRLS | Кабель КПСЭнг-FRLS | Кабель КПСнг-FRHF | ||
| Кабель КПСЭнг-FRHF | Кабель КПСВВнг-LS | Кабель КПСВЭВнг-LS | ||
| Кабель КПСВЭВ | Кабель КПСВВ | |||
| Провода соединительные и установочные | ||||
| Провод ПВС | Провод ПВСнг-LS | Кабель ParLan U/UTP и F/UTP | ||
| Телефонные кабели связи и провода | ||||
| Кабель ТППэп, ТППэп-НДГ, ТППэпБбШп | Кабель ТГ, ТБ, ТБГ | |||
Силовой кабель — 100 фото разных видов и особенностей их подбора
Благодаря проводам и кабелям мы можем с легкостью осуществлять передачу и распределение электроэнергии. Они с успехом применяются в разнообразных управляющих схемах, для защиты и создания автоматических систем. Если взглянуть на фото силовых проводов, то становится понятно, что существует несколько их разновидностей, отличающихся не только внешним видом, но и функциональностью.
Краткое содержимое статьи:
Разновидности проводов
Главным основанием для классификации является материал, из которого изготавливается жила. Бывают алюминиевые и медные варианты исполнения. Помимо этого, они могут быть гибкими или жесткими. Последние имеют сплошную круглую жилу. Гибкие представлены пучком тонких жил. Силовые медные провода относятся именно к такому типу.
Они производятся многожильными, от чего зависит изоляционный материал. Количество жил варьируется. Иногда изоляционная оболочка отсутствует. К числу такого рода изделий относятся шнуры, применяемые для подключения бытовых приборов, создания переносок и удлинителей.
Алюминиевые силовые провода не производятся в гибкой вариации. Данный факт объясняется тем, что материал является весьма ломким, по этой же причине не встречается сечение менее 1 мм2.
Различия между проводами определяются также материалом, из которого изготовлена изоляция, его горючестью.
Нюансы маркировки проводов
Стандарт маркировки подразумевает буквенный шифр, где на первом месте стоит материал, из которого изготовлены жилы. Если провод медный, буква опускается, в случае с алюминиевой проводкой значится буква А.
В шифре могут быть следующие буквенные обозначения: П – провод, у – установочный, Б – бытовой, Ш – шнур. По вопросу пожарной безопасности имеются следующие соответствия: нг – в случае плотной прокладки проводов данный вид горение не распространяет, LS – при горении вызывает небольшой процент выделения газа и дыма, HF – без выделения активных коррозионных продуктов.
Часть производителей отходит от стандарта и вносит цифры в обозначение марки, например, цифра 1 говорит об одной жиле.
Лучшая цена провода кабеля питания — Отличные предложения на провода кабеля питания от глобальных продавцов проводов кабеля питания
Отличные новости !!! Вы попали в нужное место для провода кабеля питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший провод для кабеля питания должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели провод кабеля питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в правильности проводки кабеля питания и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power supply cable wire по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучший провод для кабеля питания компьютера — отличные предложения на провод кабеля питания компьютера от глобальных продавцов кабеля питания компьютера
Отличные новости !!! Вы находитесь в нужном месте для провода кабеля питания компьютера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший компьютерный кабель питания скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили кабель питания компьютера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще сомневаетесь в проводе кабеля питания компьютера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести computer power cable wire по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшее соотношение цены и качества 2-проводной силовой кабель — Выгодные предложения на 2-проводной силовой кабель от мировых продавцов двухпроводных силовых кабелей
Отличные новости !!! Вы находитесь в нужном месте для двухжильного кабеля питания.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот двухпроводный силовой кабель должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели двухжильный кабель питания на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в двухжильном кабеле питания и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 2-проводной кабель питания по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Типы шнуров питания, номиналы, обозначения NEMA и IEC и многое другое
Этот месяц посвящен всем тонкостям питания / удлинителей. Этот информация может быть немного технической, так что терпите нас. Эта статья будет состоит из краткого введения в концепции, за которым следует то, что по сути быть глоссарием терминов.
Здесь мы обсудим 2 основные группы обозначений разъемов: NEMA и IEC.
NEMA
Создана Национальной ассоциацией производителей электрооборудования (N.E.M.A.), NEMA описывает различные разъемы, используемые на шнурах питания по всему Северу. Америка и некоторые другие страны. Устройства NEMA имеют диапазон силы тока от 15 до 60, и в напряжениях от 125-600. Различные типы штекеров, не подлежащих замене: созданы на основе определенных значений силы тока / напряжения, и каждому из них присвоен NEMA обозначение.Таким образом, то, что требует 125 вольт, не может быть по ошибке вставлен в розетку 220 В.
Существует две основных классификации устройств NEMA. Один называется прямой клинок, второй — запорный. Прямые лезвия — наиболее распространенный тип в обычной бытовой электронике, а запорные устройства предназначены для больше промышленных применений, когда вилка случайно выпадает из розетки. большее беспокойство. Замок типа будет иметь изогнутые лопасти, которые позволяют вилку быть скрученным и заблокированным в гнезде.Буква «L» перед Код NEMA указывает на фиксирующий разъем.
Итак, давайте обсудим эти коды NEMA. Наиболее распространенные разъемы NEMA: обозначения 5-15 и 5-20. Первая цифра указывает на штекер конфигурация. Сюда входит количество полюсов и проводов, а также напряжение. А устройство заземляющего типа будет называться двухполюсным, трехпроводным или четырехполюсным, пятипроводное и т. д. Незаземляющее устройство будет двухполюсным, двухпроводным или трехполюсный, трехпроводной и т. д. Вторая цифра в коде указывает на усилитель рейтинг устройства, за которым следует буква «R» для розетки, или буква «P» для пробки.
Например: 5-15R — это розетка 125 В, 2-полюсная, 3-проводная, рассчитанная на 15 ампер и это самая распространенная розетка в домах в США.
Обозначения NEMA
В NEMA есть несколько групп обозначений. Мы рассмотрим только самые общий.
NEMA 1
Устройства NEMA 1 представляют собой 2-проводные устройства без заземления, рассчитанные на 120 вольт. В стандартная двухконтактная вилка, которую можно найти в базовой лампе или незаземленный шнур питания ноутбука оба NEMA 1-15P.
NEMA 1-15P
NEMA 5
Устройства NEMA 5 представляют собой 3-проводные заземляющие устройства, рассчитанные на 125 вольт. Иногда вилка Эдисона, вилка 5-15P является наиболее распространенным типом вилки, используемой в США A NEMA 5-15P — это заземленная версия 1-15P. Эти стандартные вилки, которые есть в большинстве электронных устройств (компьютеры, сетевые фильтры, приемники и т. д.), а также на стандартные удлинители .
NEMA 5-15P
NEMA 5-15R
NEMA 14
Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства.14-30 и 14-50 — общие неблокирующие устройства, используемые в электрических сушилках для одежды или электрических плитах, соответственно. Учитывая оба напряжения 120/240 вольт, самая большая разница между 14-30 и 14-50 (помимо силы тока) — то, что 14-30 имеет Верхнее лезвие L-образной формы, тогда как у 14-50 прямая середина лезвие. Это запрещает случайное использование 14-30 на розетке 14-50. Устройства NEMA 14-50 часто можно найти в автодомах для питания больших прогулочные автомобили.
NEMA TT-30
Еще чаще в стоянках для автофургонов используется NEMA TT-30.Рассчитанный на 125 В, почти все дома на колесах используют это заземляющее устройство на 30 А.
МЭК
IEC — это обозначение разъемов, используемых в некоторых устройствах и компьютерах / ноутбуках. Установленные Международной электротехнической комиссией (IEC), эти обозначения используют букву «C», за которой следует число в их кодах. Опять же, мы не будем останавливаться на одном типе разъема.
Разъемы C13 и C14
Разъемы C14 используются в большинстве шнуры питания настольного компьютера .Знакомая розетка на задней панели принтеров, компьютеров, ИБП или компьютерные мониторы — это разъем C14. Конец, который вставляется в эти розетки — разъем C13.
Разъем C13
Разъем C14
Разъемы C15 и C16
Трехконтактные розетки C16 можно найти на некоторых горячих приборах, например, на электрических чайники и соответствующая вилка для этих розеток — C15.Эти аналогичны разъемам C13 / C14, но рассчитаны на более высокую температуру, именно поэтому они используются на «горячих» приборах.
Разъемы C17 и C18
Эти разъемы похожи на C13 / C14, за исключением того, что у них нет третий контакт используется для заземления. Xbox 360 использует этот тип разъема для это силовой блок.
Разъемы C19 и C20
Они используются в некоторых серверных, где требуются более высокие токи.Эти разъемы представляют собой квадратные версии разъемов C13 / C14.
Разъем C7
Это разъем в форме восьмерки на незаземленном питании ноутбука. расходные материалы, некоторые игровые приставки и т. д.
Разъем C7
Разъем C5
Это вилка в виде листа клевера, которую можно найти на заземленном ноутбуке. поставки. C6 — соответствующая розетка.
Разъем C5
Типы кожухов и калибры проводов
В силовых кабелях используется множество различных кожухов.Чтобы отличить различных типов и характеристик куртки, используется серия кодовых букв для опишите куртку. Каждая буква имеет особое значение, как определено в UL. стандарт № 62 (UL62) и проштампован прямо на куртке. Буквы могут Опишите материал, используемый в куртке, номинальное напряжение, устойчивость куртки к погодным условиям или другим факторам. Ниже краткое глоссарий некоторых различных кодов, которые вы найдете:
- S — Уровень обслуживания.Это означает, что шнур рассчитан на 600 вольт.
- SJ — Младший сервис. Это означает номинальное напряжение 300 вольт.
- T — Термопласт. Проволока покрыта ПВХ.
- P — Параллельно. Это типы шнуров, в которых каждый проводник изолирован отдельно, как в обычном шнуре лампы.
- O — Маслостойкий. Одна буква «О» означает, что куртка маслостойкая. Две буквы «О» означают, что куртка, а также изоляция внутри шнура маслостойкие.
- W — атмосферостойкий. По сути, эти шнуры предназначены для использования вне помещений. Они включают устойчивость к влажным условиям, а также защиту от ультрафиолета.
- V — вакуумного типа. Изначально гибкая куртка использовалась для пылесосов, но теперь ее можно найти на самых разных товарах.
| Оболочка | Разрешенный калибр проводов | Допустимое количество проводников | ||
| SPT-1 | 20-18 | 2 или 3 | 9017 -14 | 2 или 3 |
| SPT-3 | 18-10 | 2 или 3 | ||
| NISPT-1 | 18-16 | 2 или 3 | ||
| NISPT-2 18-16 | 2 или 3 | |||
| SVT | 18-16 | 2 или 3 | ||
| SJT | 18-10 | 2-6 | ||
| ST | 186-2 2 или более |
Например, шнурок может иметь на куртке SJTW.Это означало бы Проволочный шнур младшего служебного класса, рассчитанный на 300 В, с оболочкой из ПВХ, устойчив к атмосферным воздействиям. Указанные выше -1, -2 и -3 указывают толщину. куртки. -1 — тонкий, -2 — средний, -3 — толстый.
А и калибр проводов
Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов. Следующий список представляет собой базовую разбивку отношения силы тока к току. калибр провода. Это только основные рекомендации, так как длина шнура увеличится, либо ток уменьшится, либо калибр провода должен быть выросла.
Эти разные оболочки подходят для проводов разного калибра и количества провода (жилы) внутри шнура питания. Ниже представлена диаграмма различных курток типы, какие калибры проводов разрешены для использования внутри, и сколько проводов разрешается:
| Сила тока | Рекомендуемый калибр проводов |
| 7a | 20 AWG |
| 10a | 18 AWG |
| 20a | 12 AWG |
Цветовое кодирование провода
По соображениям безопасности и удобства стандарты цветовой кодировки проводов были разработан для оболочки отдельных проводников внутри шнуров питания.Ниже приведен список стандартов цветовой кодировки США и Европы. пожалуйста, обратите внимание что они относятся к большинству шнуров питания в США и Европе. Цветовая кодировка может различаться в определенных приложениях.
| Провод | Цвет США | Цвет провода ЕС | |
| Провод под напряжением | Черный | Коричневый | |
| Отрицательный белый провод | Синий проводзеленый | желтый / зеленый |
Кабель для панели солнечных батарей, Сварочный кабель
Переключить меню- Свяжитесь с нами
- мой аккаунт
- 0 пункт
Поиск
- продажи @ ewcswire.com
- БОЛЬШОЙ ЗАКАЗ? ЗВОНИТЕ 800.262.1598
Поиск
- Алюминиевые кабели
- Все алюминиевые кабели
- Алюминиевая проволока
- XHHW Мель
- XLP-USE Многожильный
- Алюминий Триплекс
- Антенна
- Под землей
- Алюминиевый квадраплекс
- Антенна
- Под землей
- Кабели для приборов и электроники
- Все приборные и электронные кабели
- Кабели пожарной сигнализации
- FPLR Riser Rated
- FPLR экранированный стояк
- Пленум FPLP с рейтингом
- Номинальная экранированная камера статического давления FPLP
- Кабели безопасности и сигнализации
- CMR Riser номинальный
- CMR экранированный стояк
- CMP Номинальная камера
- CMP экранированная камера статического давления
- Кабели для электронных замков доступа к карте
- Промышленные равные электронные кабели
- Равные отрасли
- Отраслевой равноправный пленум
- Медные кабели
- Все медные кабели
- Голая медь
- Твердая голая медь
- Многожильный голый медный
- Медный провод здания 600 вольт
- THWN-THHN-2 600 Вольт 90C
- SER — медный служебный входной кабель
- DLO Cables Flexible Power 2000 Вольт
- Гибкие силовые кабели типа «G-GC» и типа «W»
- Тип «G-GC» с землей
- Тип «W»
- Переносной шнур SJOOW & SOOW
- SJOOW 300 ВОЛЬТ
- SOOW 600 Вольт
- Сценический кабель типа SC
- Кабели для погружных насосов
- Плоский кабель насоса с черной рубашкой для тяжелых условий эксплуатации
- Скрученный
- Желтая куртка на плоской подошве
- Бронированный кабель Teck
- Кабель Teck 14 AWG, 600 Вольт
- Кабель Teck 12 AWG, 600 Вольт
- Кабель Teck 10 AWG, 600 Вольт
- Кабель Teck от 8 AWG до 4/0 AWG, 1000 В
- Кабели для лотков — экранированные — 300 вольт
- Кабели для лотков — номинальное напряжение 600 В
- VNTC Control 600 Вольт
- VNTC Power 600 Вольт
- XHHW-PVC Power 600 Вольт
- Судовые кабели и аксессуары
- Все судовые кабели и аксессуары
- Утвержденный UL морской первичный провод калибра 16-10
- Кабель морской аккумуляторной батареи калибра 8-4 / 0, одобренный UL
- Плоские судовые силовые кабели
- Сварочный кабель
- Все сварочные кабели
- Сварочный кабель калибра 6, 600 вольт
- Сварочный кабель 4 калибра, 600 Вольт
- Сварочный кабель 2 калибра, 600 Вольт
- Сварочный кабель 1/0 калибра, 600 Вольт
- Сварочный кабель калибра 2/0, 600 Вольт
- Сварочный кабель калибра 3/0, 600 Вольт
- Сварочный кабель калибра 4/0, 600 Вольт
- Сварочный кабель + соединители Lenco
- THHN Провод
- Подарочные сертификаты
- Войдите или зарегистрируйтесь
Рекомендуемые товары
Быстрый просмотр Выберите параметрыСверхгибкий сварочный кабель 4 Gauge Premium — 100% медь — номинальное напряжение 600 В, -50C + 105C — Сделано в США! Пожалуйста, выберите цвет и длину!
34 доллара.80
Посмотреть Быстрый просмотр Выберите параметрыСверхгибкий сварочный кабель 2 Gauge Premium — все цвета! — Вся медь — Номинальное напряжение 600 В, -50C + 105C — Сделано в США! ПОЖАЛУЙСТА, ВЫБЕРИТЕ ЦВЕТ И ДЛИНУ
46,90 $
Посмотреть Быстрый просмотр Выберите параметрыСверхгибкий сварочный кабель 2/0 калибра Premium — 100% медь — номинальное напряжение 600 В, -50C + 105C — Сделано в США! Пожалуйста, выберите цвет и длину!
92 доллара.80
Посмотреть Быстрый просмотрКомбинированный кабель управления доступом к электронному замку — с номинальной камерой — желтая куртка из ПВХ — 500 футов
$ 398,60
Посмотреть Быстрый просмотр Выберите параметрыРавно Belden 8770
172 доллара.40
Посмотреть- Быстрый просмотр
Выберите параметры
Сверхгибкий сварочный кабель 4 Gauge Premium — 100% медь — номинальное напряжение 600 В, -50C + 105C — Сделано в США! Пожалуйста, выберите цвет и длину!
34,80 долл. США
Посмотреть - Быстрый просмотр
Выберите параметры
Сверхгибкий сварочный кабель 2 Gauge Premium — все цвета! — Вся медь — Номинальное напряжение 600 В, -50C + 105C — Сделано в США! ПОЖАЛУЙСТА, ВЫБЕРИТЕ ЦВЕТ И ДЛИНУ
46 долларов.90
Посмотреть - Быстрый просмотр
Выберите параметры
Сверхгибкий сварочный кабель 2/0 калибра Premium — 100% медь — номинальное напряжение 600 В, -50C + 105C — Сделано в США! Пожалуйста, выберите цвет и длину!
92,80 $
Посмотреть - Быстрый просмотр
Комбинированный кабель управления доступом к электронному замку — с номинальной камерой — желтая куртка из ПВХ — 500 футов
398 долларов.60
Посмотреть - Быстрый просмотр
Выберите параметры
Равно Belden 8770
172,40 долл. США
Посмотреть
Производитель надежных силовых кабелей из сшитого полиэтилена
Глава 1: Что такое силовой кабель с изоляцией из сшитого полиэтилена?
XLPE Силовой кабель — это электрический кабель.Он отличается от стандартных кабелей.
XLPE — кабель из сшитого полиэтилена. XLPE имеет изоляционное покрытие из сшитого полиэтилена. Поэтому его называют сшитым полиэтиленом.
X обозначает сшивание
L обозначает ссылку
PE — полиэтилен
Сшивание полиэтилена делает наш кабель очень устойчивым к высоким температурам. Изоляция также делает его устойчивым к химическим веществам, маслам.
Сшивка полиэтилена делает этот силовой кабель устойчивым к высокому напряжению. Таким образом, он может пропускать большой ток.
Эффект сшивки заключается в подавлении движения молекул относительно друг друга под действием тепла. Это явление дает улучшенную стабильность при повышенных температурах. Эта стабильность не наблюдается в других термопластических материалах.
Глава 2: Как устроен силовой кабель из сшитого полиэтилена?
Чтобы вы могли понять наш продукт, мы начнем с инициалов.Во-первых, вам нужно знать, что такое шнур питания. Потому что силовой кабель — это не обычный провод. Кабель питания имеет разные характеристики и применение.
Силовой кабель: Эти кабели обладают следующими основными характеристиками:
В силовом кабеле есть проводник. Вокруг проводника есть изоляция.
Силовые кабели используются для передачи электроэнергии.
Когда мы говорим о кабеле питания, мы имеем в виду, что он творит чудеса. Итак, силовой кабель несет высокое напряжение. Требуется большое количество электрических токов.Силовые кабели предназначены для передачи большого количества электрических токов в линиях высокого напряжения.
Силовой кабель пропускает ток в несколько тысяч ампер. Напряжение, с которым он может работать, составляет от 220 В до 500 В.
XLPE Силовой кабель:
XLPE — это название силового кабеля. XLPE — это изоляция силового кабеля. Мы модифицировали силовой кабель, изолируя его. Модификация проста, но очень эффективна. Мы объясняем изменение изоляции, чтобы вы поняли его важность.Научная изоляция имеет много преимуществ, и вы сами убедитесь в этом.
Проводник: Мы используем медь в качестве проводника в нашем силовом кабеле из сшитого полиэтилена. Медь — отличный проводник.
Изоляция: А вот и самое интересное. Изоляция силового кабеля из сшитого полиэтилена уникальна. В стандартных силовых кабелях вы найдете полиэтиленовую изоляцию. В то время как в кабеле питания из сшитого полиэтилена есть небольшая модификация. В силовом кабеле из сшитого полиэтилена присутствует сшивка из полиэтилена.
Полиэтилен: Полиэтилен — идеальный изолятор.Применяется для изоляции силовых кабелей. Полиэтилен обладает высокой диэлектрической прочностью. Он также имеет отличное сопротивление изоляции. Все эти качества делают полиэтилен отличным изолятором. Один только полиэтилен не переносит высоких температур. Для этого делаем сшивку полиэтилена. Таким образом, силовой кабель из сшитого полиэтилена становится устойчивым к высоким температурам.
Сшивание: В силовом кабеле из сшитого полиэтилена происходит сшивание полиэтиленовых полимеров. Идея сшивания уникальна.Благодаря сшивке молекулы более прочно связаны друг с другом. Таким образом, изоляция силового кабеля становится более прочной. Из-за сшивки изоляция получила название силового кабеля из сшитого полиэтилена (XLPE).
Существует два метода сшивания полиэтилена.
- Физическое сшивание
- Химическая сшивка
- Физическое сшивание: В процессе физического сшивания мы используем физические методы.Мы подвергаем полиэтилен воздействию источника электронов высокой энергии. В этом случае источник электронов с наивысшей энергией является нашим физическим элементом для сшивания. Старший источник энергии электронов вызывает сшивание между полимерами полиэтилена.
Еще один источник высокой мощности — микроволновое излучение. Мы используем микроволновое излучение как физический элемент для сшивки. Микроволновое излучение вызывает сшивание полиэтиленовых полимеров. Таким образом, изоляция силового кабеля из сшитого полиэтилена выполняется физическими методами.
- Химическое сшивание: Химические вещества вызывают сшивание между полимерами полиэтилена. Эти химические вещества также называют инициаторами. Мы используем химические вещества: силан или перекись. Эти химические вещества приводят к образованию свободных радикалов. Образовавшиеся свободные радикалы приведут к сшиванию.
Кабель означает армированный жилой кабель с сшитой полиэтиленовой изоляцией.
XLPE Силовой кабель проходит экранирование. Это обеспечивает гладкую поверхность проводника. Гладкая поверхность предотвращает образование каверн.Полости могут привести к утечке жидкостей. При установке проволока гнется. Изгиб не может произойти должным образом, если есть полости.
После экранирования, если проводник заизолирован. Изоляция — сшитый полиэтилен.
Теперь выполняется экранирование изоляции. Кроме того, он экранирован неметаллическим полупроводниковым материалом. Применяется немагнитный металлический экран из меди или алюминия. Затем происходит процесс покрытия сердечника, который подробно описывается в нашем руководстве.
Глава 3: Каковы характеристики силового кабеля с изоляцией из сшитого полиэтилена?
Указываем специальные символы кабеля питания с изоляцией из сшитого полиэтилена.Вы можете получить обзор всех его качеств.
Ниже приведены характеристики силового кабеля из сшитого полиэтилена:
| Кабель питания с изоляцией из сшитого полиэтилена имеет высокую электрическую прочность |
| Силовой кабель XLPE имеет высокую механическую прочность |
| Силовой кабель с изоляцией из сшитого полиэтилена имеет высокую стойкость к старению |
| Кабель питания из сшитого полиэтилена устойчивый к коррозии |
| Кабель питания с изоляцией из сшитого полиэтилена устойчив к химическому воздействию |
| Кабель питания с изоляцией из сшитого полиэтилена простой конструкции |
| Кабель питания XLPE может работать при высоких температурах |
| Силовой кабель с изоляцией из сшитого полиэтилена является огнестойким и негорючим |
| Кабель питания из огнестойкого сшитого полиэтилена имеет следующие характеристики.Они малодымные, с низким содержанием галогенов. Немного дыма без галогенов. Для некурящих не содержит галогенов. |
| Кабель питания из сшитого полиэтилена устойчивый к износу |
| Этот тип изоляции работает как при высоких, так и при известных температурах |
| Эта изоляция делает силовой кабель стойким к воздействию опасных химикатов |
| Кабель питания XLPE устойчив к высокому напряжению |
Глава 4: В чем разница между изоляцией из сшитого полиэтилена и ПВХ?
ПВХ — поливинилхлорид.Это также изоляционный материал. В других проводах ПВХ служит изоляцией, и он отлично работает. Но все же есть некоторые отличия. Полиэтиленовая изоляция более устойчива к воздействию окружающей среды. В частности, сшивание делает полиэтилен лучшим в использовании.
Ниже приведены различия между изоляцией из сшитого полиэтилена и изоляцией из ПВХ:
| 1. Сопротивление растяжению |
| 2. Износостойкость |
| 3. Долговечная изоляция |
| 4.Экологичность |
| 5. Влагостойкость |
| 6. Термостойкость |
| 7. Сопротивление растяжению: изоляция из сшитого полиэтилена выдерживает как низкое, так и высокое напряжение. В то время как ПВХ показывает прочность только при низком давлении. |
| 8. Износостойкость: сшитый полиэтилен обладает большей устойчивостью к истиранию и износу. |
| 9. Сопротивление давлению: ПВХ выдерживает низкое давление и низкое напряжение. |
| 10.Долговечная изоляция: изоляция из сшитого полиэтилена служит дольше, чем изоляция из ПВХ. |
| 11. Экологичность: XLPE безвреден для окружающей среды. Причина в том, что изоляция из сшитого полиэтилена не использует хлор и другие галогены. Как мы знаем, галогены являются высокоактивными веществами. Они имеют тенденцию вызывать повреждения и создавать опасные условия. |
| 12. Влагостойкость: изоляция из сшитого полиэтилена более влагостойкая. |
| 13. Термостойкость: изоляция из сшитого полиэтилена устойчива к высоким температурам.Это уникальный характер изоляции из сшитого полиэтилена. Благодаря сшивке эта изоляция становится более прочной. ПВХ не выдерживает высоких температур. |
Глава 5: Каковы особенности силового кабеля из сшитого полиэтилена?
Кабель питанияXLPE обладает множеством уникальных особенностей. Мы добавляем эти функции для повышения долговечности нашего кабеля питания. Есть много видов утеплителей. Но лучше всего использовать утеплитель из сшитого полиэтилена.
Мы рекомендуем использовать кабель питания из сшитого полиэтилена.Внутри утеплителя скрыты все фантастические особенности.
Характеристики силового кабеля из сшитого полиэтилена:
- Низкодымный нулевой галоген
- Улучшенная изоляция водяного дерева
- Высокая прочность на разрыв
- Дополнительный технический углерод
- Подходящий диапазон напряжения
- Термостойкость
- Большая допустимая нагрузка по току
- Сопротивление
- Огнестойкость
- Устойчивость к ультрафиолетовому излучению
- SWA
- AWA
- Сшивание
- Устойчивость к старению
- Галогены с низким содержанием дыма: Мы не использовали галогены при изготовлении силового кабеля из сшитого полиэтилена.Галогены — это хлор, фтор, йод, бром и т. Д. Галогены — вещества с высокой реакционной способностью. Они производят свободные радикалы. Таким образом вредны.
Галогены выделяют опасные вещества. Эти вещества загрязняют окружающую среду. В силовых кабелях из сшитого полиэтилена мы не используем галогены. Таким образом, кабель питания из сшитого полиэтилена является экологически чистым.
Силовой кабель из сшитого полиэтиленаогнестойкий.
Если в любом случае он загорится, не беспокойтесь. Кабель питания из сшитого полиэтилена выделяет меньше дыма даже при горении.Эта особенность делает кабель питания из сшитого полиэтилена безвредным для окружающей среды.
- Улучшенная изоляция водяного дерева: Водяное дерево — это тип дефекта. Кабель питания из сшитого полиэтилена показывает устойчивость к этому дефекту. Устойчивость водяного дерева возникает из-за неисправной изоляции. В водяном дереве линии излома возникают в электрическом поле. Эти линии излома увеличиваются при электрическом напряжении.
- Высокая прочность на разрыв: Важной особенностью силового кабеля из сшитого полиэтилена является высокая прочность на разрыв.
- Дополнительный технический углерод: Добавление технического углерода в изоляцию из сшитого полиэтилена повышает устойчивость к горячей деформации и прорезанию.Даже если вы подвергнете изоляцию из сшитого полиэтилена воздействию высоких температур, она не расплавится. Изоляция из сшитого полиэтилена очень устойчива к высоким температурам.
- Подходящий диапазон напряжения: Изоляция из сшитого полиэтилена варьируется от низкого до высокого напряжения. Он может справиться с любой экстремальной энергией. XLPE — это силовой кабель. Функция кабеля питания заключается в пропускании большого количества тока против высокого напряжения. Изоляция из сшитого полиэтилена усиливает этот характер силового кабеля. Другие типы изоляционных материалов не выдерживают таких высоких энергий.ПВХ (поливинилхлорид) и EPR (этиленпропиленовый каучук) являются изоляционными материалами. Но они не выдерживают высокого напряжения.
- Термостойкость: Это очень важная характеристика силового кабеля из сшитого полиэтилена. Сшивка, которую мы добавляем между полиэтиленом, делает изоляцию более прочной. Кабель питания из сшитого полиэтилена выдерживает высокие температуры. Если вы ищете высокопрочный материал, выберите кабель питания из сшитого полиэтилена, особенно если вы размещаете кабели в высокотемпературной среде.Выбирайте кабель с умом в соответствии с окружающей средой. В жарких местах этот кабель идеально подходит для использования. Кроме того, в машинах, которые нагреваются, вы должны использовать наш силовой кабель из сшитого полиэтилена. Используя кабель питания из сшитого полиэтилена, вам не нужно беспокоиться о несчастных случаях. Это может спасти вас от вреда в 90% случаев.
- Большая допустимая нагрузка по току: XLPE Силовой кабель может выдерживать тысячи ампер тока.
Даже при высоком напряжении он может пропускать большой ток.
- Сопротивление: Силовой кабель с изоляцией из сшитого полиэтилена демонстрирует устойчивость к маслам и химическим веществам.Также он устойчив к влаге. Эти особенности обусловлены сшивкой. Изоляция из сшитого полиэтилена делает силовой кабель прочным.
- Огнестойкость: XLPE Силовой кабель устойчив к возгоранию. Его нельзя легко сжечь. Сшивка делает его долговечным. Поскольку он выдерживает высокую температуру. Вот почему он проявляет стойкость к огню.
- Устойчивость к ультрафиолетовому излучению: XLPE Силовой кабель устойчив к ультрафиолетовому излучению.
- SWA: SWA обозначает армированную стальной проволокой.Трехжильные кабели, четырехжильные кабели защищены сталью. Многожильные кабели также экранируются сталью.
- AWA: AWA обозначает армированный алюминиевой проволокой. Одножильный кабель армирован алюминием.
- Сшивание: В силовом кабеле из сшитого полиэтилена происходит сшивание полиэтиленовых полимеров. Идея кросслинкинга уникальна. Благодаря сшивке молекулы более прочно связаны друг с другом. Таким образом, изоляция силового кабеля становится более прочной.Из-за сшивки изоляция получила название силового кабеля из сшитого полиэтилена (XLPE).
Существует два метода сшивания полиэтилена.
- Физическое сшивание
- Химическая сшивка
- Физическое сшивание: В этом процессе сшивания мы используем физические методы. Мы подвергаем полиэтилен воздействию источника электронов высокой энергии. В этом случае источник электронов с наивысшей энергией является нашим физическим элементом для сшивания.Старший источник энергии электронов вызывает сшивание между полимерами полиэтилена.
Еще один источник высокой энергии — микроволновое излучение. Мы используем микроволновое излучение как физический элемент для сшивки. Микроволновое излучение вызывает сшивание полиэтиленовых полимеров. Таким образом, изоляция силового кабеля из сшитого полиэтилена выполняется физическими методами.
- Химическое сшивание: Химические вещества вызывают сшивание между полимерами полиэтилена. Химические вещества известны как инициаторы.Мы используем химические вещества: силан или перекись. Эти химические вещества приводят к образованию свободных радикалов. Образовавшиеся свободные радикалы приведут к сшиванию.
14. Устойчивость к старению: С возрастом человека возрастает и неживое вещество. Старение означает старение и постепенный выход из строя. Силовой кабель из сшитого полиэтилена демонстрирует устойчивость к старению. Факторами, приводящими к старению, являются химические вещества, масло, повышенная температура, большой ток, высокое напряжение. Силовой кабель из сшитого полиэтилена имеет сшивку из полиэтилена.Вот так он становится невосприимчивым ко всем факторам ухудшения
Глава 6: Для чего нужен силовой кабель с изоляцией из сшитого полиэтилена?
Кабель питания
XLPE имеет широкий спектр применения.
XLPE Силовые кабели применяются в промышленности. Промышленность имеет очень суровую окружающую среду. Постоянное воздействие тепла, химикатов, стресса и т. Д. Силовой кабель из сшитого полиэтилена имеет уникальную изоляцию. В промышленности могут быть экстремальные температуры, в которых может работать силовой кабель из сшитого полиэтилена.Для высоковольтных приборов требуется источник питания высокой мощности. Такие потребности могут быть удовлетворены с помощью кабеля питания из сшитого полиэтилена.
XLPE Силовой кабель используется в сантехнике. Сантехника — тяжелая работа. Машины испытывают большие нагрузки. Постоянная вибрация может повредить кабели. Безопасно использовать силовой кабель из сшитого полиэтилена. Он устойчив к давлению, тревоге и вибрации.
Кабель питанияXLPE применяется в горнодобывающей промышленности. Горнодобывающая промышленность требует тяжелой техники, которая может быстро нагреваться. Вам нужны кабели, устойчивые к давлению, нагрузке и высокой температуре.Кабель питания из сшитого полиэтилена идеально подходит для использования.
Кабель питанияXLPE может также работать в системах отопления жилых и коммерческих помещений. Может работать на стадионах, в медицинских учреждениях и т.д.
Кабель питанияXLPE лучше всего подходит для электростанций.
Он находит применение почти повсюду в регионах, подверженных воздействию высоких температур — областях, подверженных сильному воздействию солнечного света.
Силовой кабель из сшитого полиэтилена подходит для работы в условиях высоких аварийных нагрузок. Он работает там, где требуются большие токи короткого замыкания.
Кабель питания из сшитого полиэтиленаработает при передаче больших токов утечки на землю.
Силовой кабель из сшитого полиэтилена подходит для групповых кабелей. Как группа проводов выделяет тепло. Этот сильный жар может вызвать взрыв. Использование кабеля питания из сшитого полиэтилена может предотвратить эту ситуацию. Кабель питания из сшитого полиэтилена имеет лучшие тепловые характеристики.
Глава 7: Какие типы кабелей питания с изоляцией из сшитого полиэтилена?
Ниже приведены типы силовых кабелей из сшитого полиэтилена:
- Неэкранированный силовой кабель низкого напряжения из сшитого полиэтилена / ПВХ
- Варианты неэкранированного низковольтного силового кабеля из сшитого полиэтилена / ПВХ
- Применение неэкранированного низковольтного силового кабеля из сшитого полиэтилена / ПВХ
- Характеристики неэкранированного низковольтного силового кабеля из сшитого полиэтилена / ПВХ
- Неэкранированный низковольтный силовой кабель из сшитого полиэтилена / ПВХ: проводник от 14 AWG до 750 ккал, голая, отожженная медь в соответствии с ASTM B3.
Имеет скрутку класса B согласно ASTM B8.
Огнестойкий сшитый полиэтилен (XLPE) является изоляционным материалом этого кабеля.
Его цветовые коды соответствуют методу 4 ICEA; Отдельные проводники имеют черный цвет.
Номер проводника нанесен на поверхности контрастным цветом.
Для заземления используется неизолированная отожженная медь без покрытия согласно ASTM B3.
Он имеет скручивание класса B согласно ASTM B8.
Огнестойкий, влагостойкий и устойчивый к солнечному свету поливинилхлорид (ПВХ) является оболочкой этого кабеля.
2. Варианты неэкранированного силового кабеля низкого напряжения с изоляцией из сшитого полиэтилена / ПВХ:
Этот кабель содержит луженую медную жилу. Проводник имеет скручивание класса C. Цветовой код кабеля — E-1 или E-2. Используется изолированный заземляющий провод. Он многопроводный. Этот кабель чрезмерно экранирован. Он имеет изоляцию из огнестойкого этилен-пропиленового каучука (EPR).
3. Неэкранированный силовой кабель низкого напряжения с изоляцией из сшитого полиэтилена / ПВХ Область применения:
Этот тип кабеля работает как во влажной, так и в сухой среде.
Он разрешен для использования в опасных промышленных зонах Класса I, Раздела 2 согласно NEC. Этот кабель разрешен для использования на открытом воздухе «ER» согласно NEC.
Неэкранированный низковольтный силовой кабель из сшитого полиэтилена / ПВХ Характеристики:
Он может выдерживать температуру 90 °. Он может выжить как во влажной, так и в сухой среде. Толщина его куртки — 6.
У этого силового кабеля отличные электрические свойства. Он устойчив к химическим веществам и истиранию. На него не влияет погода или ультрафиолетовый свет.Мы проводим тест на холодный изгиб этого кабеля. Он выигрывает при -25 ° C.
Глава 8: Каковы преимущества силового кабеля с изоляцией из сшитого полиэтилена?
Кабель XLPE предназначен для высокого напряжения. Он может работать при напряжении до 132 кВ. Силовой кабель из сшитого полиэтилена может использоваться для длинных кабельных трасс при передаче высокого напряжения. В таких случаях значительную роль играют диэлектрические потери. Кабель питания из сшитого полиэтилена очень легкий. Так что установить легко. Пользователи с этим легко справляются.Изоляция из сшитого полиэтилена
сплошная. Существует минимальная вероятность протечки масла через изоляцию.
обладает высокой влагостойкостью. При соединении и установке особых мер предосторожности не требуется.
Соединение силового кабеля из сшитого полиэтилена требует меньше времени, чем соединение любого другого обычного кабеля аналогичного класса.
Эти кабели безопасны для использования в горнодобывающей промышленности и сантехниками. Кабель питания из сшитого полиэтилена может выдерживать сильную вибрацию. Кабель питания из сшитого полиэтилена
имеет лучшую устойчивость к соленой воде в грунте.Кабель питания из сшитого полиэтилена
огнестойкий. Устойчив к маслам и химикатам.
Эти кабели не выходят из строя, потому что у них есть характеристика старения. Кабель питания из сшитого полиэтилена
имеет более длительный период полураспада.
Глава 9: Каковы меры предосторожности при установке силового кабеля из сшитого полиэтилена?
Кабель питания вентилируется, если в один канал подключено несколько проводов. Мы провели специальные тесты для проверки качества огнестойкости. Пламя распространяется в ограниченном диапазоне при снятии пламени для испытания на огнестойкость.Остаточное пламя гаснет само.
Ниже приведены меры, которые вы должны предпринять при установке силового кабеля из сшитого полиэтилена. Помните о следующих советах, чтобы быть уверенным, что вы не причините вред своей собственности и себе.
Перед началом любых электромонтажных работ убедитесь, что питание отключено.
При работе с электричеством закрывайте глаза. Искры или мусор могут попасть вам в глаза. Используйте обувь на подошве и перчатки.
Для проверки напряжения провода и его соединений используйте тестер напряжения.
Когда вы закончите свою задачу, включите электричество, чтобы убедиться, что все в порядке. Кабель питания из сшитого полиэтилена
безвреден для окружающей среды. Будьте осторожны при установке, чтобы не нанести вред окружающей среде. Во время розжига держите провод подальше от воды. При соблюдении данных мер предосторожности с ними не будет проблем. Всегда вызывайте профессионального электрика для установки силового кабеля из сшитого полиэтилена.
Возможно, вас заинтересуют эти кабели с изоляцией из сшитого полиэтилена:
Морской кабель
Кабель для горных работ
Строительный кабель
Бронированный кабель
Кабель питания низкого напряжения
Кабель ЧРП среднего напряжения
Кабель питания среднего напряжения
.
