время срабатывания, размер, сертификация ГОСТ, токовые параметры

Дифференциальные автоматы (дифавтоматы) устроены по принципу совмещения в одном приборе сразу двух защитных функций и обладают возможностями автоматического выключателя (АВ) и УЗО. Как автоматы они защищают линии электроснабжения от перегрузок и короткого замыкания (КЗ), а в качестве УЗО – предохраняют человека от поражения током. Вторая защитная функция этих устройств объясняется их способностью реагировать на малейшие утечки электричества на землю, вызванные нарушением изоляции токопроводящих частей или прикосновением к ним живого существа.

Встроенная схема УЗО дифференциального автомата работает по принципу сравнения токовых составляющих, протекающих в прямой и обратной ветвях контролируемой цепи.

При нарушении баланса этих величин (появлении дифференциала токов) разностный сигнал подаётся на исполнительное реле, которое мгновенно отключает опасный участок от линии питания.

Каковы же характеристики дифавтоматов?

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО.

Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

• «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
• «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
• «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания.

Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты.

Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

• электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
• специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
• усилительный электронный модуль;
• исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).

Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.

Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления.

Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта.

Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика.

Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C».

По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки.

В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

на какой ток выбрать, схема подключения

При проектировании электропроводки и вводного щитка одним из основных вопросов является выбор защитной аппаратуры. Один из типов таких устройств — дифференциальный автомат.

Этот прибор заменяет УЗО и обычный автомат, он защищает от перегрузки, короткого замыкания и поражения электрическим током, но можно ли ставить дифавтомат на вводе или установка такого аппарата допускается только на отдельные линии?

Принцип работы и составные части дифавтомата

Дифференциальный автомат используется как замена сразу двух устройств, поэтому он состоит из двух модулей, выполняющих функцию трёх видов защит — тепловой, электромагнитной и дифференциальной. Наличие большого количества защитных элементов позволяет установить дифавтомат на вводе или на отходящих линиях вместо двух приборов — автомата и УЗО.

Модуль автоматического выключателя

Этот модуль заменяет автоматический выключатель, поэтому, аналогично обычному автомату, отключает питание при перегрузке и коротком замыкании. Этот модуль состоит из двух частей:

• Тепловая защита. Защищает отходящие линии от перегрузки. Действующим элементом является биметаллическая пластинка, состоящая из двух слоёв с разным коэффициентом теплового расширения. При прохождении по ней электрического тока пластина нагревается и изгибается, что приводит к отключению питания. Срабатывание защиты происходит с задержкой времени, зависящей от силы тока — чем больше ток, тем быстрее происходит отключение. Этот параметр называется время-токовая характеристика.
• Электромагнитный расцепитель. Отключает питание в случае короткого замыкания. Основной частью этого элемента является катушка с подвижным подпружиненным сердечником. При коротком замыкании или достижении силы тока величины уставки сердечник втягивается и отключает автомат.

Модуль дифференциальной защиты

Защищает людей от поражения электрическим током и отключается при появлении тока утечки. Датчик этой защиты представляет собой трансформатор тока с тремя обмотками:

• две первичные, подключенные встречно и включённые в цепь нулевого и фазного проводов;
• вторичная, соединённая с расцепителем.

При нормальной работе оборудования токи в первичных обмотках равны и напряжение на вторичной обмотке отсутствует. При наличии тока утечки, возникающего при нарушении изоляции между элементами, находящимися под напряжением, и заземлённым корпусом оборудования или прикосновении к этим элементам человека, равенство токов нарушается и появляется ток во вторичной обмотке, что приводит к отключению питания.

Достоинства и недостатки дифавтоматов

Это защитное устройство, способное заменить большинство видов защиты, имеет ряд преимуществ перед парой, состоящей из УЗО и автоматического выключателя:

• Универсальность. Прибор предохраняет линию от перегрузки и короткого замыкания, а людей от поражения электрическим током.
• Простота монтажа. Подключение дифавтомата производится аналогично другим модульным приборам. При необходимости вместо дополнительной установки УЗО этим устройством можно заменить вводной автомат.
• Экономия места. Дифавтомат занимает всего 2 модуля на DIN-рейке против модулей у пары из однофазного УЗО и однополюсного автомата.

Однако кроме достоинств у дифференциального автомата есть недостатки, ограничивающие его применение. Прежде всего, это более высокая цена по сравнению с обычными приборами. Кроме того, при аварийном срабатывании не всегда понятно, какой из видов защит произвёл отключение.

Информация! В настоящее время производятся защитные устройства с индикацией вида неисправности. Такими приборами удобнее пользоваться, однако это увеличивает цену аппарата.

Выбираем номинальный ток и времятоковую характеристику

При определении, какой дифавтомат поставить на ввод в дом, следует учесть несколько параметров.

Номинальный ток вводного дифавтомата

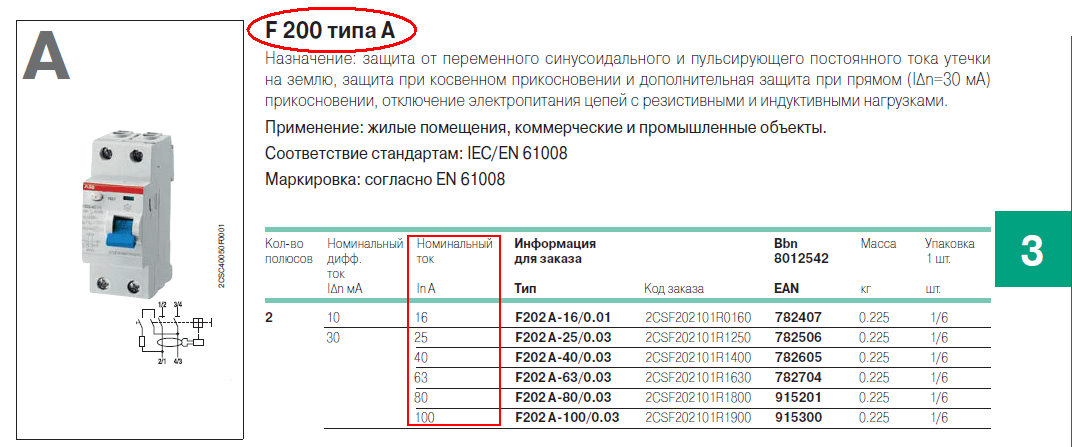

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

Время-токовая характеристика

Этот параметр определяет превышение уставки электромагнитного расцепителя над номинальным током. Он указывается буквами «С» или «D» перед величиной номинального тока автомата, например, C25 или D40.

Аппараты серии D используются для запуска электродвигателей или включения трансформаторов, поэтому если основной нагрузкой являются именно эти устройства, то желательно устанавливать дифавтоматы с этой время-токовой характеристикой. В остальных случаях следует выбирать аппараты серии «С».

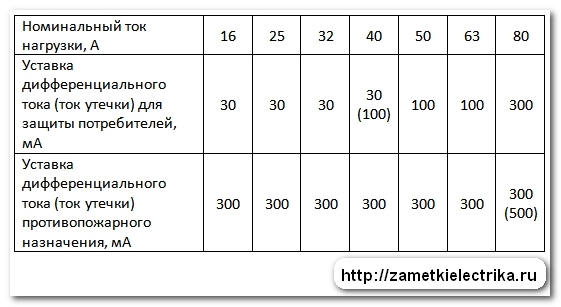

На какой ток утечки выбрать дифавтомат

На корпусе дифавтомата, в отличие от простого автоматического выключателя кроме номинального тока указывается ещё один параметр — уставка тока утечки. Он обозначается значком «Δ», а его величина зависит от того, является ли дифавтомат на вводе единственным устройством дифференциальной защиты.

В этом случае уставка должна быть 30мА, но если УЗО или дифавтоматы установлены так же на всех отходящих линиях, то вводной дифференциальный автомат выполняет роль противопожарного УЗО и, в зависимости от места установки, уставка тока утечки повышается до 100-500мА.

Что лучше установить на вводе — автомат или дифавтомат?

Некоторые электромонтёры спрашивают — можно ли ставить дифавтомат на вводе? Может быть лучше смонтировать обычный автоматический выключатель вместе с УЗО? Это зависит от различных факторов.

Установка дифференциального автомата до электросчётчика

Самое первое устройство защиты в квартирной электропроводке — это выключатель, расположенный перед прибором учёта. Его установка обязательна согласно ПУЭ п.1.5.36, однако этот прибор подключается и пломбируется электрокомпанией, поэтому перед его приобретением необходимо узнать, ставят ли дифавтомат на ввод специалисты, обслуживающие данную электросеть.

Кроме того, для ремонта или замены выключателя, находящего перед электросчётчиком в запломбированной коробке, необходимо обращаться в электрокомпанию и приглашать контролёров электросети для повторной опломбировки, что требует дополнительных затрат времени и денег.

Как известно, чем проще аппарат, тем он надёжнее, а дифференциальный автомат устроен сложнее обычного автомата, поэтому перед прибором учёта целесообразнее установить простой автомат, а устройства дифзащиты разместить в щитке после счётчика.

Выбор количества дифференциальных автоматов

Согласно ПУЭ п.1.7.58 установка дифференциальной защиты является обязательной, однако существуют разные варианты замены простых автоматов дифференциальными. Выбор количества устанавливаемых приборов зависит от конкретной ситуации.

Дифавтомат только на вводе

Самый распространённый вариант. Позволяет улучшить защиту людей и электропроводки без замены вводного щитка. Для этого необходимо:

1. 1. отключить коммутационный аппарат, расположенный ДО прибора учёта;
2. 2. открыть крышку электрощитка, отключить и снять вводной автомат;
3. 3. при необходимости раздвинуть установленные модульные защитные устройства;
4. 4. установить вместо снятого вводного автомата дифференциальный и подключить его при помощи ранее отключённых проводов;
5. 5. закрыть крышку щитка и включить питание.

При наличии дифференциальной защиты на отходящих линиях установка вводного дифавтомата рекомендуется, но не является обязательной.

Дифавтомат на отходящих линиях

Такая схема используется для экономии места в щитке. В этом случае каждое устройство защищает отдельную линию. Уставка тока утечки этих приборов должна быть 30мА, а для ванной и детской комнаты рекомендуется уменьшить её до 10мА. В некоторых случаях такие приборы могут устанавливаться рядом с защищаемым электроприбором.

Дифференциальный автомат на вводе и отходящих линиях

На электротехнических форумах иногда задаётся вопрос — можно ли ставить дифавтомат на вводе при наличии УЗО на отходящих линиях? Не будет ли такая защита избыточной и будет ли при этом соблюдаться правило селективности?

В этом случае вводной дифавтомат выполняет роль противопожарного УЗО и его основная функция — защита нижестоящей защитной аппаратуры и отключение питания при незначительной утечке сразу в нескольких линиях. Уставка тока утечки этого устройства зависит от места установки:

• в квартире — 100мА;
• в подъездном щитке — 300мА;
• в общедомовом вводном щите — 500мА.

При выборе таких уставок в аварийной ситуации отключится только ближайшее защитное устройство. Все остальные линии останутся под напряжением.

Вывод

В Правилах Устройства Электроустановок и других нормативных документах не делается различие между дифавтоматами и УЗО, а так же отсутствуют указания на место установки данных защитных приборов. Поэтому на вопрос «можно ли ставить дифавтомат на вводе» ответ однозначный — не только можно, но и нужно.

Выбор параметров и места установки таких приборов производится аналогично обычным УЗО, монтаж которых является обязательным, особенно в домах, не оборудованных контуром заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.

Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.

Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).

Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.

Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.

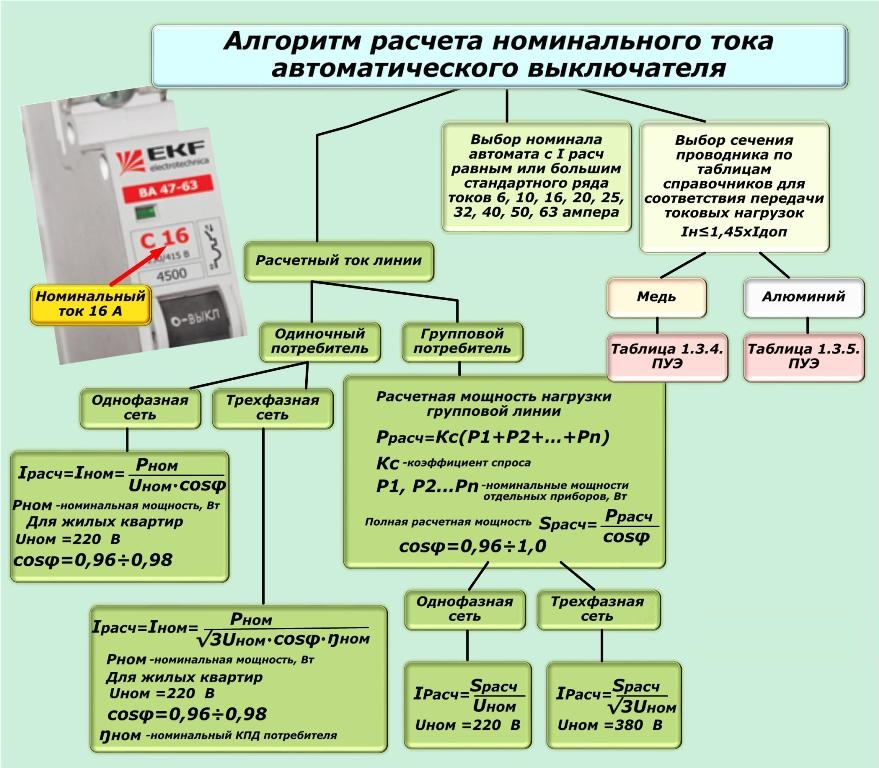

В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

1. B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
2. C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
3. D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

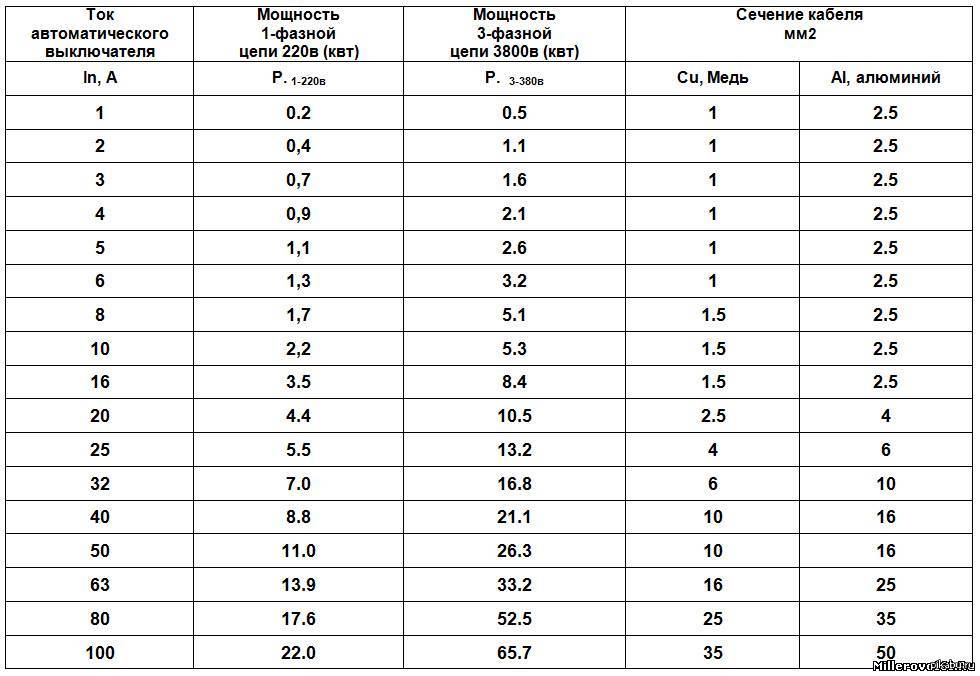

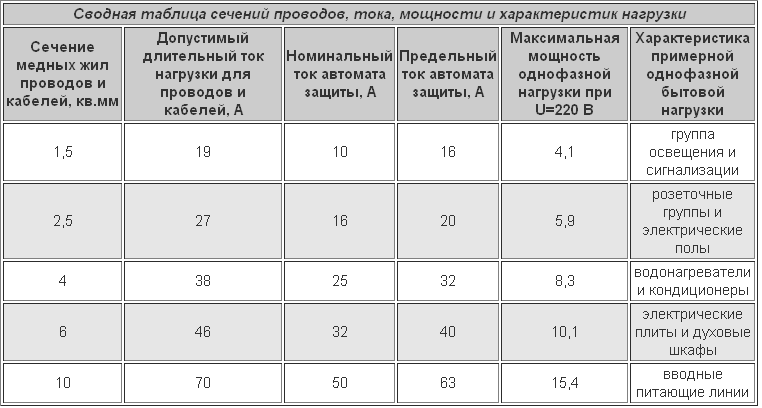

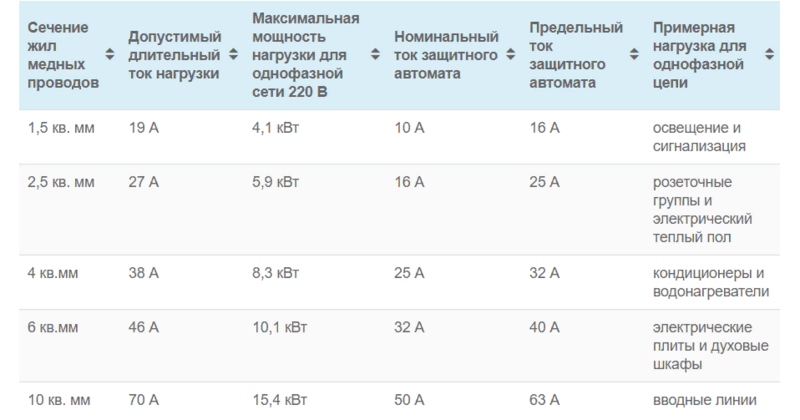

Поэтому таблица автоматов по мощности и току выглядит следующим образом:

Сечение медных жил кабеля, кв.мм	Допустимый длительный ток, А	Номинальный ток автомата, А	Максимальная мощность (220 В)	Применение
1,5	19	10	4,1	Освещение
2,5	25	16	5,5	Розетки
4	35	25	7,7	Водонагреватели, духовки
6	42	32	9,24	Электроплиты
10	55	40	12,1	Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Какой автомат выбрать для кабеля 2. 5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

• кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
• кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
• кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
• кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
• кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

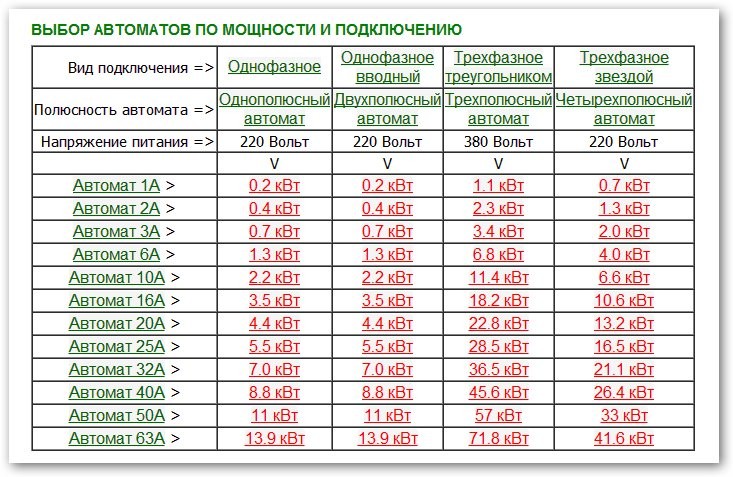

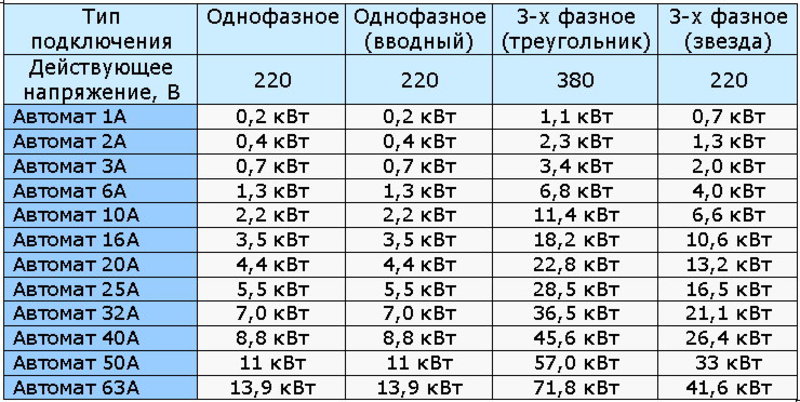

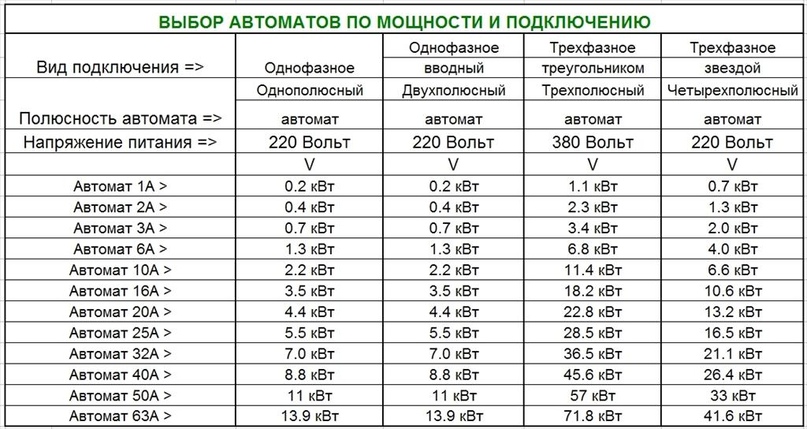

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.

Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности:

1+0,5+1,2+0,8 = 3,5 кВт;

вычисляем силу тока:

I=3500/220=15,9А

2. Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки.

Для нашего примера выбираем кабель с жилами 2,5кв.мм.

3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А.

4. Подключаем все в правильной последовательности и пользуемся.

Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств.

Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы.

Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.

Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств.

Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию!

Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика.

На этом все друзья, надеюсь данная статья помогла вам с решением такой проблемы как выбрать автомат по сечению кабеля, если остались вопросы задавайте в их в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Калькулятор скорости (скорости) велосипеда и мощности

Калькулятор скорости (скорости) велосипеда и мощности

Для моделирования выбегом установите значение мощности на ноль, а наклон на желаемое отрицательное значение.
FAQ

О калькуляторе скорости и мощности:

Фронтальная площадь всадника оценивается приблизительно по росту и весу всадника, и параметр, который зависит от выбранного типа велосипеда (см. FAQ).Эти предположения дают хорошее совпадение с измерениями фронтальной площади и измерениями, выполненными с помощью кривошипов SRM Power Measuring. Внутри полностью обтекаемых велосипедов, конечно, предполагается, что фронтальная часть велосипедиста не имеет никакого влияния. Трение качения шин передних и задних колес учитывается отдельно. Расчет также учитывает следующие влияния: Распределение нагрузки на переднее / заднее колесо.Более широкая шина имеет тенденцию создавать меньшее трение качения, но большее сопротивление воздуха. (не так с обтекаемыми моделями White Hawk и Quest , чьи обтекатели почти полностью закрывают колеса). Более толстая стенка шины (туристическая шина) имеет тенденцию создавать более высокое трение качения. Резьба шины вызывает воздушные вихри и, следовательно, дополнительное сопротивление, зависящее от скорости. На переднее колесо влияет большее сопротивление воздуха, чем на заднее. Меньшие передние колеса лежачих автомобилей создают большее трение качения, но меньшее сопротивление воздуха.Учитывается и доля лобового сопротивления самих велосипедов. На низких скоростях более широкая шина (меньшее трение качения) может быть предпочтительным, в то время как при более высокой скорости более узкая (меньшее сопротивление воздуха) все больше берет верх. Приложенные значения сопротивления качению относятся к асфальтовому дорожному покрытию. На гладкой поверхности велодрома сопротивление качению может быть существенно ниже. Учтите это также для значений, которые этот калькулятор предоставляет для Позиции Супермена. Большинство данных и предположений, используемых для калькулятора, основаны (и хорошо согласуются с) измерениями лобной области, и, прежде всего, измерениями, выполненными с помощью рукояток SRM Power Measuring.

Самое важное из уравнений, на которых основан калькулятор скорости и мощности:

Следующие уравнения учитывают все соответствующие компоненты сопротивления: Трение качения, включая динамическое (зависящее от скорости) трение качения, сопротивление воздуха, включая влияние скорости ветра, механических потерь и сил подъема / спуска.
пол	Мощность всадника
В	Скорость велосипеда
Вт	Скорость ветра
H nn	Высота над уровнем моря (влияет на плотность воздуха)
т	Температура воздуха, ° Кельвина (влияет на плотность воздуха)
марка	Наклон (уклон) дороги, в процентах
β	(«бета») Угол наклона, = arctan (град / 100)
м велосипед	Масса велосипеда (влияет на трение качения, тяговое усилие на склоне и нормальную силу)
м всадник	Масса всадника (влияет на трение качения, тяговое усилие на склоне и площадь лобовой части всадника через объем тела)
C d	Коэффициент аэродинамического сопротивления
А	Общая площадь лба (велосипед + всадник)
C r	Коэффициент сопротивления качению
C RV	Коэффициент динамического сопротивления качению, зависящего от скорости, здесь приблизительно равен 0. 1
C rVn	Коэффициент динамического сопротивления качению, приведенный к наклону дороги; C rVn = C rV * cos (β)
C м	Коэффициент потерь при передаче мощности и потерь из-за проскальзывания шин (последнее можно услышать при сильном нажатии на педали на низких скоростях)
ρ	(«rho») Плотность воздуха
ρ 0	Плотность воздуха на уровне моря при 0 ° Цельсия (32 ° F)
п. 0	Давление воздуха на уровне моря при 0 ° Цельсия (32 ° F)
г	Ускорение свободного падения
F rg	Трение качения (нормализованное по наклонной плоскости) плюс тянущее усилие на наклонной плоскости

Плотность воздуха по барометрической формуле:

Трение качения плюс тяговое усилие на склоне:

Сила:

Скорость: Чтобы решить это уравнение мощности для скорости V, запишем его в неявной форме поэтому мы можем использовать карданные формулы для получения решений:

Если a 2 + b 3 ≥ 0: Если a 2 + b 3 <0 (casus unducibilis; при достаточном спуске или скорости попутного ветра):

с участием а также

Связь между массой тела, ростом и индексом массы тела (ИМТ)

С помощью значений этого калькулятора ИМТ вы можете проверить, насколько изменение веса или роста тела (или того и другого) повлияет на скорость велосипеда или требуемую тяговую мощность. Например, вы можете сравнить всадников с разным ростом и идентичными значениями ИМТ , что означает «адекватно» измененный вес тела. Может стать заметным, что и на лежачем велосипеде рост велосипедиста влияет на сопротивление воздуха. Изменение веса всадника (то есть изменение площади поверхности тела и, следовательно, лобной части) оказывает большее влияние на аэродинамику, чем просто изменение роста.

Последнее изменение: 11.9.2008

Выходные данные / Об этой странице

Калькулятор блоков питания

— самый точный калькулятор мощности ПК

Истинная потребляемая мощность

PowerSupplyCalculator.net предлагает вам самый точный калькулятор энергопотребления ПК в Интернете бесплатно. Это незаменимый инструмент для оценки энергопотребления современного настольного ПК.
Его можно использовать для выбора подходящего блока питания для вашей системы. Его также можно использовать для расчета стоимости электроэнергии, а также для оптимизации деталей с точки зрения энергоэффективности или низкого уровня шума.
Калькулятор оценивает потребляемую мощность как в режиме ожидания, так и при полной нагрузке и рекомендует номинальную мощность блока питания для выбранных компонентов.

Как это работает?

Типичный калькулятор блока питания рассчитывает потребляемую мощность на основе значений расчетной тепловой мощности (TDP) некоторых основных частей системы. Однако TDP — это всего лишь указание на то, сколько мощности система охлаждения должна рассеивать, чтобы компонент оставался в пределах температурных ограничений в экстремальных условиях.Чтобы получить приблизительную оценку общей мощности системы, необходимо сделать множество предположений и прогнозов. Во многих случаях это не настоящая мощность. С другой стороны, мы собрали тысячи результатов из различных реальных тестов и технических данных производителей, чтобы оценить реальную мощность этих компонентов. Таким образом мы можем значительно повысить точность, а также оценить энергопотребление системы в режиме ожидания.

Материнская плата

Стандартная материнская плата Материнская плата высокого класса Материнская плата Mini-ITX Материнская плата Micro-ATX

процессор

124 Икс AMD A10-4600M (Trinity) AMD A10-4655M (Trinity) AMD A10-5700 (Trinity) AMD A10-5745M (Richland) AMD A10-5750M (Richland) AMD A10-5757M (Richland) AMD A10-5800B (Trinity) AMD A10-5800K (Trinity) AMD A10-6700 (Richland) AMD A10-6700T (Richland) AMD A10-6790K (Richland) AMD A10-6800K (Richland) AMD A10-7700K (Kaveri) AMD A10-7850K (Kaveri) AMD A4 -1200 (Temash) AMD A4-1250 (Temash) AMD A4-1350 (Kabini) AMD A4-3300 (Llano) AMD A4-3300M (Llano) AMD A4-3305M (Llano) AMD A4-3310MX (Llano) AMD A4- 3320M (Llano) AMD A4-3330MX (Llano) AMD A4-3400 (Llano) AMD A4-3420 (Llano) AMD A4-4000 (Richland) AMD A4-4300M (Trinity) AMD A4-4355M (Trinity) AMD A4-5000 (Kabini) AMD A4-5145M (Richland) AMD A4-5150M (Richland) AMD A4-5300 (Trinity) AMD A4-5300B (Trinity) AMD A4-6300 (Richland) AMD A6-1450 (Temash) AMD A6-3400M ( Llano) AMD A6-3410MX (Llano) AMD A6-3420M (Llano) AMD A6-3430MX (Llano) AMD A6-3500 (Llano) AMD A6-3600 (Llano) AMD A6-3620 (Llano) AMD A6-3650 (Llano) ) AMD A6-3670K (Llano) AMD A6-4400M (Trinity) AMD A6-4455M (Trinity) AMD A6-5200 (Kabi) ni) AMD A6-5345M (Richland) AMD A6-5350M (Richland) AMD A6-5357M (Richland) AMD A6-5400B (Trinity) AMD A6-5400K (Trinity) AMD A6-6400K (Richland) AMD A8-3500M (Llano ) AMD A8-3510MX (Llano) AMD A8-3520M (Llano) AMD A8-3530MX (Llano) AMD A8-3550MX (Llano) AMD A8-3800 (Llano) AMD A8-3820 (Llano) AMD A8-3850 (Llano) AMD A8-3870K (Llano) AMD A8-4500M (Trinity) AMD A8-4555M (Trinity) AMD A8-5500 (Trinity) AMD A8-5500B (Trinity) AMD A8-5545M (Richland) AMD A8-5550M (Richland) AMD A8-5557M (Richland) AMD A8-5600K (Trinity) AMD A8-6500 (Richland) AMD A8-6600K (Richland) AMD Athlon 64 2000+ (Lima) AMD Athlon 64 2600+ (Lima) AMD Athlon 64 2650e (Lima) AMD Athlon 64 LE-1640 (Лима) AMD Athlon 64 LE-1660 (Лима) AMD Athlon 64 X2 4600+ (Брисбен) AMD Athlon 64 X2 5400+ (Брисбен) AMD Athlon 64 X2 5400+ BE (Брисбен) AMD Athlon 64 X2 5600+ (Брисбен) AMD Athlon 64 X2 5800+ (Брисбен) AMD Athlon II X2 210e (Regor) AMD Athlon II X2 215 (Regor) AMD Athlon II X2 220 (Regor) AMD Athlon II X2 235e (Regor) AMD Athlon II X2 240 (Regor) AMD Athlon II X2 240e (Regor) AMD Athlon II X2 245 (Regor) AMD Athlon II X2 245e (Regor) AMD Athlon II X2 250 (Regor) AMD Athlon II X2 250e (Regor) AMD Athlon II X2 250u (Regor) AMD Athlon II X2 255 (Regor) AMD Athlon II X2 260 (Regor) AMD Athlon II X2 260u (Regor) AMD Athlon II X2 265 (Regor) AMD Athlon II X2 270 (Regor) AMD Athlon II X2 270u (Regor) AMD Athlon II X2 280 (Regor) ) AMD Athlon II X3 400e (Rana) AMD Athlon II X3 405e (Rana) AMD Athlon II X3 415e (Rana) AMD Athlon II X3 420e (Rana) AMD Athlon II X3 425 (Rana) AMD Athlon II X3 425e (Rana) AMD Athlon II X3 435 (Rana) AMD Athlon II X3 440 (Rana) AMD Athlon II X3 445 (Rana) AMD Athlon II X3 450 (Rana) AMD Athlon II X3 455 (Rana) AMD Athlon II X3 460 (Rana) AMD Athlon II X4 600e (Propus) AMD Athlon II X4 605e (Propus) AMD Athlon II X4 610e (Propus) AMD Athlon II X4 615e (Propus) AMD Athlon II X4 620 (Propus) AMD Athlon II X4 620e (Propus) AMD Athlon II X4 630 (Propus) AMD Athlon II X4 631 (Llano) AMD Athlon II X4 635 (Propus) AMD Athlon II X4 638 (Llano) AMD Athlon II X4 640 ( Propus) AMD Athlon II X4 641 (Llano) AMD Athlon II X4 645 (Propus) AMD Athlon II X4 651 (Llano) AMD Athlon II X4 651K (Llano) AMD Athlon X2 4050e (Brisbane) AMD Athlon X2 4450e (Brisbane) AMD Athlon X2 4850e (Брисбен) AMD Athlon X2 5050e (Брисбен) AMD Athlon X2 6500 BE (Kuma) AMD Athlon X2 7450 (Kuma) AMD Athlon X2 7550 (Kuma) AMD Athlon X2 7750 BE (Kuma) AMD Athlon X2 7850 BE (Kuma) AMD C-30 (Онтарио) AMD C-50 (Онтарио) AMD C-60 (Онтарио) AMD C-70 (Онтарио) AMD E-240 (Zacate) AMD E-300 (Zacate) AMD E-350 (Zacate) AMD E-450 (Zacate) AMD E1-1200 (Zacate) AMD E1-1500 (Zacate) AMD E1-2100 (Kabini) AMD E1-2500 (Kabini) AMD E2-1800 (Zacate) AMD E2-2000 (Zacate) AMD E2 -3000 (Kabini) AMD E2-3000M (Llano) AMD E2-3200 (Llano) AMD FX-4100 (Zambezi) AMD FX-4120 (Zambezi) AMD FX-4130 (Vishera) AMD FX-4150 (Zambezi) AMD FX- 4170 (Zambezi) AMD FX-4300 (Vishera) AMD FX-4320 (Vishera) AMD FX-4350 (Vishera) AMD FX-6100 (Zambezi) AMD FX-6120 (Zambezi) AMD FX-6130 (Zambezi) AMD FX-6200 (Zambezi) AMD FX-6300 (Vishera) AMD FX-6350 (Vishera) AMD FX-8 100 (Zambezi) AMD FX-8120 (Zambezi) AMD FX-8140 (Zambezi) AMD FX-8150 (Zambezi) AMD FX-8170 (Zambezi) AMD FX-8300 (Vishera) AMD FX-8320 (Vishera) AMD FX-8320E (Vishera) AMD FX-8350 (Vishera) AMD FX-8370 (Vishera) AMD FX-8370E (Vishera) AMD FX-9370 (Vishera) AMD FX-9590 (Vishera) AMD Opteron 3320 EE (Дели) AMD Opteron 3350 HE ( Дели) AMD Opteron 3380 (Дели) AMD Opteron 4310 EE (Сеул) AMD Opteron 4332 HE (Сеул) AMD Opteron 4334 (Сеул) AMD Opteron 4340 (Сеул) AMD Opteron 4376 HE (Сеул) AMD Opteron 4386 (Сеул) AMD Opteron 43CX EE (Сеул) AMD Opteron 43GK HE (Сеул) AMD Opteron 6262 HE (Interlagos) AMD Opteron 6272 (Interlagos) AMD Opteron 6274 (Interlagos) AMD Opteron 6276 (Interlagos) AMD Opteron 6278 (Interlagos) AMD Opteron 6282 SE (Interlagos) Opteron 6284 SE (Interlagos) AMD Opteron 6348 (Абу-Даби) AMD Opteron 6366 HE (Абу-Даби) AMD Opteron 6376 (Абу-Даби) AMD Opteron 6378 (Абу-Даби) AMD Opteron 6380 (Абу-Даби) AMD Opteron 6386 SE (Абу-Даби) AMD Phenom II 42 TWKR BE (Deneb) AMD Phenom II X2 545 (Callisto) ) AMD Phenom II X2 550 (Callisto) AMD Phenom II X2 550 BE (Callisto) AMD Phenom II X2 555 BE (Callisto) AMD Phenom II X2 560 BE (Callisto) AMD Phenom II X2 565 BE (Callisto) AMD Phenom II X2 570 BE (Callisto) AMD Phenom II X2 B53 (Callisto) AMD Phenom II X2 B55 (Callisto) AMD Phenom II X2 B57 (Callisto) AMD Phenom II X3 700e (Heka) AMD Phenom II X3 705e (Heka) AMD Phenom II X3 710 ( Heka) AMD Phenom II X3 715 BE (Heka) AMD Phenom II X3 720 (Heka) AMD Phenom II X3 720 BE (Heka) AMD Phenom II X3 740 BE (Heka) AMD Phenom II X3 B73 (Heka) AMD Phenom II X3 B75 (Heka) AMD Phenom II X3 B77 (Heka) AMD Phenom II X4 650T (Zosma) AMD Phenom II X4 805 (Deneb) AMD Phenom II X4 810 (Deneb) AMD Phenom II X4 820 (Deneb) AMD Phenom II X4 830 (Deneb) ) AMD Phenom II X4 840 (Propus) AMD Phenom II X4 840T (Zosma) AMD Phenom II X4 850 (Propus) AMD Phenom II X4 900e (Deneb) AMD Phenom II X4 905e (Deneb) AMD Phenom II X4 910 (Deneb) AMD Phenom II X4 910e (Deneb) AMD Phenom II X4 920 (Deneb) AMD Phenom II X4 925 (Deneb) AMD Phenom II X4 940 BE ( Deneb) AMD Phenom II X4 945 (125 Вт) (Deneb) AMD Phenom II X4 945 (95 Вт) (Deneb) AMD Phenom II X4 955 (125 Вт) (Deneb) AMD Phenom II X4 955 (95 Вт) (Deneb) AMD Phenom II X4 955 BE (Deneb) AMD Phenom II X4 960T BE (Zosma) AMD Phenom II X4 965 BE (125 Вт) (Deneb) AMD Phenom II X4 965 BE (140 Вт) (Deneb) AMD Phenom II X4 970 BE (Deneb) AMD Phenom II X4 970 BE (Zosma) AMD Phenom II X4 975 BE (Deneb) AMD Phenom II X4 980 BE (Deneb) AMD Phenom II X4 B93 (Deneb) AMD Phenom II X4 B95 (Deneb) AMD Phenom II X4 B97 (Deneb) AMD Phenom II X6 1035T (Thuban) AMD Phenom II X6 1045T (Thuban) AMD Phenom II X6 1055T (125 Вт) (Thuban) AMD Phenom II X6 1055T (95 Вт) (Thuban) AMD Phenom II X6 1065T (Thuban) AMD Phenom II X6 1075T ( Thuban) AMD Phenom II X6 1090T BE (Thuban) AMD Phenom II X6 1100T BE (Thuban) AMD Phenom X3 8250e (Toliman) AMD Phenom X3 8400 (Toliman) AMD Phenom X3 8450 (Toliman) AMD Phenom X3 8450e AMD (Toliman) X3 8550 (Toliman) AMD Phenom X3 8600 (Toliman) AMD Phenom X3 8650 (Toliman) AMD Phenom X3 8750 (Toliman) AMD Phenom X3 87 50 BE (Toliman) AMD Phenom X3 8850 (Toliman) AMD Phenom X4 9100e (Agena) AMD Phenom X4 9150e (Agena) AMD Phenom X4 9350e (Agena) AMD Phenom X4 9450e (Agena) AMD Phenom X4 9550 (Agena) AMD Phenom X4 9600B (Agena) AMD Phenom X4 9650 (Agena) AMD Phenom X4 9750 (125 Вт) (Agena) AMD Phenom X4 9750 (95 Вт) (Agena) AMD Phenom X4 9750B (Agena) AMD Phenom X4 9850 (125 Вт) (Agena) AMD Phenom X4 9850 (95 Вт) (Agena) AMD Phenom X4 9850 BE (Agena) AMD Phenom X4 9850B (Agena) AMD Phenom X4 9950 BE (125 Вт) (Agena) AMD Phenom X4 9950 BE (140 Вт) (Agena) AMD Sempron 130 (Sargas ) AMD Sempron 140 (Sargas) AMD Sempron 145 (Sargas) AMD Sempron 150 (Sargas) AMD Sempron 180 (Regor) AMD Sempron X2 2100 (Брисбен) AMD Sempron X2 2100 (Брисбен) AMD Sempron X2 2200 (Брисбен) AMD Sempron X2 2300 (Брисбен) Intel Atom D2500 (Cedarview) Intel Atom D2550 (Cedarview) Intel Atom D2700 (Cedarview) Intel Atom E3815 (Bay Trail-I) Intel Atom E3825 (Bay Trail-I) Intel Atom E3826 (Bay Trail-I) Intel Atom E3827 (Bay Trail-I) Intel Atom E3845 (Bay Trail-I) Intel Atom N 2600 (Cedarview) Intel Atom N2800 (Cedarview) Intel Atom N570 (Pineview) Intel Atom S1220 (Centerton) Intel Atom S1240 (Centerton) Intel Atom S1260 (Centerton) Intel Atom Z2420 (Penwell) Intel Atom Z2460 (Penwell) Intel Atom Z2480 ( Penwell) Intel Atom Z2520 (Clovertrail) Intel Atom Z2560 (Clovertrail) Intel Atom Z2580 (Clovertrail) Intel Atom Z2760 (Cloverview) Intel Atom Z3740 (Bay Trail-T) Intel Atom Z3770 (Bay Trail-T) Intel Atom Z650 (Lincroft) Intel Atom Z670 (Lincroft) Intel Celeron 1000M (Ivy Bridge) Intel Celeron 1007U (Ivy Bridge) Intel Celeron 1020E (Ivy Bridge) Intel Celeron 1020M (Ivy Bridge) Intel Celeron 1037U (Ivy Bridge) Intel Celeron 1047UE (Ivy Bridge) Intel Celeron 2950M (Haswell) Intel Celeron 2955U (Haswell) Intel Celeron 2980U (Haswell) Intel Celeron 445 (Conroe-CL) Intel Celeron 450 (Conroe-L) Intel Celeron 725C (Sandy Bridge) Intel Celeron 787 (Sandy Bridge) Intel Celeron 797 ( Sandy Bridge) Intel Celeron 807 (Sandy Bridge) Intel Celeron 847 (Sandy Bridge) Intel Celeron 857 (Sandy Bridge) Intel C eleron 867 (Sandy Bridge) Intel Celeron 877 (Sandy Bridge) Intel Celeron 887 (Sandy Bridge) Intel Celeron 947UE (Ivy Bridge) Intel Celeron B710 (Sandy Bridge) Intel Celeron B720 (Sandy Bridge) Intel Celeron B730 (Sandy Bridge) Intel Celeron B800 (Sandy Bridge) Intel Celeron B810 (Sandy Bridge) Intel Celeron B815 (Sandy Bridge) Intel Celeron B820 (Sandy Bridge) Intel Celeron B830 (Sandy Bridge) Intel Celeron B840 (Sandy Bridge) Intel Celeron E1200 (Allendale) Intel Celeron E1400 ( Allendale) Intel Celeron E1500 (Allendale) Intel Celeron E1600 (Allendale) Intel Celeron E3200 (Wolfdale) Intel Celeron E3300 (Wolfdale) Intel Celeron E3400 (Wolfdale) Intel Celeron E3500 (Wolfdale) Intel Celeron G1101 (Clarkdale1610) Intel Celeron Bridge ) Intel Celeron G1610T (Ivy Bridge) Intel Celeron G1620 (Ivy Bridge) Intel Celeron G1620T (Ivy Bridge) Intel Celeron G1630 (Ivy Bridge) Intel Celeron G1840 (Haswell) Intel Celeron G1840 (Haswell Refresh) Intel Celeron G1840T (Haswell) Intel Celeron G1850 (Haswell) Intel Celeron G440 ( Sandy Bridge) Intel Celeron G460 (Sandy Bridge) Intel Celeron G465 (Sandy Bridge) Intel Celeron G530 (Sandy Bridge) Intel Celeron G530T (Sandy Bridge) Intel Celeron G540 (Sandy Bridge) Intel Celeron G540T (Sandy Bridge) Intel Celeron G550 (Sandy) Bridge) Intel Celeron G550T (Sandy Bridge) Intel Celeron G555 (Sandy Bridge) Intel Core 2 Duo E4700 (Allendale) Intel Core 2 Duo E7200 (Wolfdale) Intel Core 2 Duo E7300 (Wolfdale) Intel Core 2 Duo E7400 (Wolfdale) Intel Core 2 Duo E7500 (Wolfdale) Intel Core 2 Duo E7600 (Wolfdale) Intel Core 2 Duo E8190 (Wolfdale) Intel Core 2 Duo E8200 (Wolfdale) Intel Core 2 Duo E8300 (Wolfdale) Intel Core 2 Duo E8400 (Wolfdale) Intel Core 2 Duo E8500 (Wolfdale) Intel Core 2 Duo E8500 (Wolfdale) Intel Core 2 Duo E8600 (Wolfdale) Intel Core 2 Extreme QX9770 (Yorkfield) Intel Core 2 Extreme QX9775 (Yorkfield) Intel Core 2 Quad Q8200 (Yorkfield) Intel Core 2 Quad Q8200s ( Yorkfield) Intel Core 2 Quad Q8300 (Yorkfield) Intel Core 2 Quad Q8400 (Yorkfield) Intel Core 2 Quad Q8400s (Yorkfield) В tel Core 2 Quad Q9300 (Yorkfield) Intel Core 2 Quad Q9400 (Yorkfield) Intel Core 2 Quad Q9400s (Yorkfield) Intel Core 2 Quad Q9450 (Yorkfield) Intel Core 2 Quad Q9550 (Yorkfield) Intel Core 2 Quad Q9650 (Yorkfield) Intel Core i3-2100 (Sandy Bridge) Intel Core i3-2100T (Sandy Bridge) Intel Core i3-2102 (Sandy Bridge) Intel Core i3-2105 (Sandy Bridge) Intel Core i3-2115C (Sandy Bridge) Intel Core i3-2120 (Sandy Bridge) Intel Core i3-2120T (Sandy Bridge) Intel Core i3-2125 (Sandy Bridge) Intel Core i3-2130 (Sandy Bridge) Intel Core i3-2310E (Sandy Bridge) Intel Core i3-2310M (Sandy Bridge) Intel Core i3 -2312M (Sandy Bridge) Intel Core i3-2328M (Sandy Bridge) Intel Core i3-2330E (Sandy Bridge) Intel Core i3-2330M (Sandy Bridge) Intel Core i3-2332M (Sandy Bridge) Intel Core i3-2340UE (Sandy Bridge) ) Intel Core i3-2350M (Sandy Bridge) Intel Core i3-2357M (Sandy Bridge) Intel Core i3-2367M (Sandy Bridge) Intel Core i3-2370M (Sandy Bridge) Intel Core i3-2377M (Sandy Bridge) Intel Core i3- 3110M (Ivy Bridge) Intel Core i3-31 20M (Ivy Bridge) Intel Core i3-3120ME (Ivy Bridge) Intel Core i3-3130M (Ivy Bridge) Intel Core i3-3210 (Ivy Bridge) Intel Core i3-3217U (Ivy Bridge) Intel Core i3-3217UE (Ivy Bridge) Intel Core i3-3220 (Ivy Bridge) Intel Core i3-3220T (Ivy Bridge) Intel Core i3-3225 (Ivy Bridge) Intel Core i3-3227U (Ivy Bridge) Intel Core i3-3229Y (Ivy Bridge) Intel Core i3-3240 (Ivy Bridge) Intel Core i3-3240T (Ivy Bridge) Intel Core i3-4000M (Haswell) Intel Core i3-4005U (Haswell) Intel Core i3-4010U (Haswell) Intel Core i3-4010Y (Haswell) Intel Core i3-4100E (Haswell) Intel Core i3-4100U (Haswell) Intel Core i3-4102E (Haswell) Intel Core i3-4130 (Haswell) Intel Core i3-4130T (Haswell) Intel Core i3-4150T (Haswell) Intel Core i3-4158U (Haswell) ) Intel Core i3-4160 (Haswell) Intel Core i3-4160T (Haswell) Intel Core i3-4330 (Haswell) Intel Core i3-4330T (Haswell) Intel Core i3-4340 (Haswell) Intel Core i3-4350 (Haswell) Intel Core i3-4360 (Haswell) Intel Core i3-4360T (Haswell) Intel Core i3-4370 (Haswell) Intel Core i3-530 (Clarkdale) Intel Core i3-540 (Clarkdale) Intel Core i3-550 (Clarkdale) Intel Core i3-560 (Clarkdale) Intel Core i5-2300 (Sandy Bridge) Intel Core i5-2310 (Sandy Bridge) Intel Core i5-2320 (Sandy Bridge) ) Intel Core i5-2380P (Sandy Bridge) Intel Core i5-2390T (Sandy Bridge) Intel Core i5-2400 (Sandy Bridge) Intel Core i5-2400S (Sandy Bridge) Intel Core i5-2405S (Sandy Bridge) Intel Core i5- 2410M (Sandy Bridge) Intel Core i5-2415M (Sandy Bridge) Intel Core i5-2430M (Sandy Bridge) Intel Core i5-2435M (Sandy Bridge) Intel Core i5-2450M (Sandy Bridge) Intel Core i5-2450P (Sandy Bridge) Intel Core i5-2467M (Sandy Bridge) Intel Core i5-2500 (Sandy Bridge) Intel Core i5-2500K (Sandy Bridge) Intel Core i5-2500S (Sandy Bridge) Intel Core i5-2500T (Sandy Bridge) Intel Core i5-2510E (Sandy Bridge) Intel Core i5-2515E (Sandy Bridge) Intel Core i5-2520M (Sandy Bridge) Intel Core i5-2537M (Sandy Bridge) Intel Core i5-2540M (Sandy Bridge) Intel Core i5-2550K (Sandy Bridge) Intel Core i5-2557M (Sandy Bridge) Intel Core i5-3210M (Ivy Bridge) В tel Core i5-3230M (Ivy Bridge) Intel Core i5-3317U (Ivy Bridge) Intel Core i5-3320M (Ivy Bridge) Intel Core i5-3330 (Ivy Bridge) Intel Core i5-3330S (Ivy Bridge) Intel Core i5-3335S (Ivy Bridge) Intel Core i5-3337U (Ivy Bridge) Intel Core i5-3339Y (Ivy Bridge) Intel Core i5-3340M (Ivy Bridge) Intel Core i5-3350P (Ivy Bridge) Intel Core i5-3360M (Ivy Bridge) Intel Core i5-3365M (Ivy Bridge) Intel Core i5-3380M (Ivy Bridge) Intel Core i5-3427U (Ivy Bridge) Intel Core i5-3437U (Ivy Bridge) Intel Core i5-3439Y (Ivy Bridge) Intel Core i5-3450 ( Ivy Bridge) Intel Core i5-3450S (Ivy Bridge) Intel Core i5-3470 (Ivy Bridge) Intel Core i5-3470S (Ivy Bridge) Intel Core i5-3470T (Ivy Bridge) Intel Core i5-3475S (Ivy Bridge) Intel Core i5-3550 (Ivy Bridge) Intel Core i5-3550S (Ivy Bridge) Intel Core i5-3570 (Ivy Bridge) Intel Core i5-3570K (Ivy Bridge) Intel Core i5-3570S (Ivy Bridge) Intel Core i5-3570T (Ivy Мост) Intel Core i5-3610ME (Ivy Bridge) Intel Core i5-4200U (Haswell) Intel Core i5-4200Y (Haswell) Intel Core i5-4250U (Haswell) Intel Core i5-4258U (Haswell) Intel Core i5-4288U (Haswell) Intel Core i5-4300M (Haswell) Intel Core i5-4330M (Haswell) Intel Core i5-4350U (Haswell) Intel Core i5-4430 (Haswell) ) Intel Core i5-4430S (Haswell) Intel Core i5-4440 (Haswell) Intel Core i5-4440S (Haswell) Intel Core i5-4570 (Haswell) Intel Core i5-4570R (Haswell) Intel Core i5-4570S (Haswell) Intel Core i5-4570T (Haswell) Intel Core i5-4570TE (Haswell) Intel Core i5-4590 (Haswell) Intel Core i5-4590S (Haswell) Intel Core i5-4670 (Haswell) Intel Core i5-4670K (Haswell) Intel Core i5 -4670R (Haswell) Intel Core i5-4670S (Haswell) Intel Core i5-4670T (Haswell) Intel Core i5-4690 (Haswell) Intel Core i5-4690K (Devils Canyon) Intel Core i5-650 (Clarkdale) Intel Core i5- 655K (Clarkdale) Intel Core i5-660 (Clarkdale) Intel Core i5-661 (Clarkdale) Intel Core i5-670 (Clarkdale) Intel Core i5-680 (Clarkdale) Intel Core i5-750 (Lynnfield) Intel Core i5-750s ( Lynnfield) Intel Core i5-760 (Lynnfield) Intel Core i7-2600 (Sandy Bridge) Intel Core i7-2600K (Sandy Bridge) Intel Core i7-2600S (Sandy Bridge) Intel Core i7-2630QM (Sandy Bridge) Intel Core i7-2635QM (Sandy Bridge) Intel Core i7-2670QM (Sandy Bridge) Intel Core i7-2675QM (Sandy Bridge) Intel Core i7 -2700K (Sandy Bridge) Intel Core i7-2710QE (Sandy Bridge) Intel Core i7-2715QE (Sandy Bridge) Intel Core i7-2720QM (Sandy Bridge) Intel Core i7-2760QM (Sandy Bridge) Intel Core i7-2820QM (Sandy Bridge) ) Intel Core i7-2860QM (Sandy Bridge) Intel Core i7-2920XM (Sandy Bridge) Intel Core i7-2960XM (Sandy Bridge) Intel Core i7-3517U (Ivy Bridge) Intel Core i7-3517UE (Ivy Bridge) Intel Core i7- 3520M (Ivy Bridge) Intel Core i7-3525M (Ivy Bridge) Intel Core i7-3537U (Ivy Bridge) Intel Core i7-3540M (Ivy Bridge) Intel Core i7-3555LE (Ivy Bridge) Intel Core i7-3610QE (Ivy Bridge) Intel Core i7-3610QM (Ivy Bridge) Intel Core i7-3612QE (Ivy Bridge) Intel Core i7-3612QM (Ivy Bridge) Intel Core i7-3615QE (Ivy Bridge) Intel Core i7-3615QM (Ivy Bridge) Intel Core i7-3630QM (Ivy Bridge) Intel Core i7-3632QM (Ivy Bridge) Intel Core i7-3 635QM (Ivy Bridge) Intel Core i7-3667U (Ivy Bridge) Intel Core i7-3687U (Ivy Bridge) Intel Core i7-3689Y (Ivy Bridge) Intel Core i7-3720QM (Ivy Bridge) Intel Core i7-3740QM (Ivy Bridge) Intel Core i7-3770 (Ivy Bridge) Intel Core i7-3770K (Ivy Bridge) Intel Core i7-3770S (Ivy Bridge) Intel Core i7-3770T (Ivy Bridge) Intel Core i7-3820 (Sandy Bridge-E) Intel Core i7 -3820QM (Ivy Bridge) Intel Core i7-3840QM (Ivy Bridge) Intel Core i7-3910K (Sandy Bridge-E) Intel Core i7-3920XM (Ivy Bridge) Intel Core i7-3930K (Sandy Bridge-E) Intel Core i7- 3940XM (Ivy Bridge) Intel Core i7-3960X (Sandy Bridge-E) Intel Core i7-3970X (Sandy Bridge-E) Intel Core i7-4500U (Haswell) Intel Core i7-4550U (Haswell) Intel Core i7-4558U (Haswell) ) Intel Core i7-4600M (Haswell) Intel Core i7-4600U (Haswell) Intel Core i7-4650U (Haswell) Intel Core i7-4700EQ (Crystalwell) Intel Core i7-4700EQ (Haswell) Intel Core i7-4700HQ (Crystalwell) Intel Core i7-4700MQ (Haswell) Intel Core i7-4702HQ (Crystalwell) Intel Core i7-4702MQ (Haswell) Intel Core i7-47 50HQ (Crystalwell) Intel Core i7-4765T (Haswell) Intel Core i7-4770 (Haswell) Intel Core i7-4770K (Haswell) Intel Core i7-4770R (Haswell) Intel Core i7-4770S (Haswell) Intel Core i7-4770T ( Haswell) Intel Core i7-4770TE (Haswell) Intel Core i7-4771 (Haswell) Intel Core i7-4790 (Haswell) Intel Core i7-4790K (Devils Canyon) Intel Core i7-4790S (Haswell) Intel Core i7-4800MQ (Haswell) ) Intel Core i7-4810MQ (Haswell) Intel Core i7-4820K (Ivy Bridge-E) Intel Core i7-4850EQ (Crystalwell) Intel Core i7-4850HQ (Crystalwell) Intel Core i7-4860EQ (Crystalwell) Intel Core i7-4900MQ ( Haswell) Intel Core i7-4910MQ (Haswell) Intel Core i7-4930K (Ivy Bridge-E) Intel Core i7-4930MX (Haswell) Intel Core i7-4940MX (Haswell) Intel Core i7-4950HQ (Crystalwell) Intel Core i7-4960HQ (Crystalwell) Intel Core i7-4960X (Ivy Bridge-E) Intel Core i7-5820K (Haswell-E) Intel Core i7-5930K (Haswell-E) Intel Core i7-5960X (Haswell-E) Intel Core i7-860 ( Lynnfield) Intel Core i7-860S (Lynnfield) Intel Core i7-870 (Lynnfield) Intel Core i7-870S (Lynnfi пол) Intel Core i7-875K (Lynnfield) Intel Core i7-880 (Lynnfield) Intel Core i7-920 (Bloomfield) Intel Core i7-930 (Bloomfield) Intel Core i7-940 (Bloomfield) Intel Core i7-950 (Bloomfield) Intel Core i7-960 (Bloomfield) Intel Core i7-965 (Bloomfield) Intel Core i7-970 (Gulftown) Intel Core i7-975 (Bloomfield) Intel Core i7-980 (Gulftown) Intel Core i7-980X (Gulftown) Intel Core i7-990X (Gulftown) Intel Pentium 2020M (Ivy Bridge) Intel Pentium 2030M (Ivy Bridge) Intel Pentium 2117U (Ivy Bridge) Intel Pentium 2129Y (Ivy Bridge) Intel Pentium 350 (Sandy Bridge) Intel Pentium 3550M (Haswell) Intel Pentium 3556U (Haswell) Intel Pentium 3560Y (Haswell) Intel Pentium 957 (Sandy Bridge) Intel Pentium 967 (Sandy Bridge) Intel Pentium 977 (Sandy Bridge) Intel Pentium 987 (Sandy Bridge) Intel Pentium 997 (Sandy Bridge) Intel Pentium B915C (Sandy Bridge) ) Intel Pentium B940 (Sandy Bridge) Intel Pentium B950 (Sandy Bridge) Intel Pentium B960 (Sandy Bridge) Intel Pentium B970 (Sandy Bridge) Intel Pentium B980 (Sandy Bridge) Intel P Двухъядерный процессор entium E2210 (Wolfdale) Intel Pentium Dual-Core E2220 (Allendale) Intel Pentium E5200 (Wolfdale) Intel Pentium E5300 (Wolfdale) Intel Pentium E5400 (Wolfdale) Intel Pentium E5500 (Wolfdale) Intel Pentium E5700 (Wolfdale) Intel Pentium E5800 (Wolfdale) Intel Pentium E6300 (Wolfdale) Intel Pentium E6500 (Wolfdale) Intel Pentium E6500K (Wolfdale) Intel Pentium E6600 (Wolfdale) Intel Pentium E6700 (Wolfdale) Intel Pentium E6800 (Wolfdale) Intel Pentium G2010 (Ivy Bridge) Intel Pentium G2020 ( Ivy Bridge) Intel Pentium G2020T (Ivy Bridge) Intel Pentium G2100T (Ivy Bridge) Intel Pentium G2120 (Ivy Bridge) Intel Pentium G2130 (Ivy Bridge) Intel Pentium G3220 (Haswell) Intel Pentium G3220T (Haswell) Intel Pentium G3250 (Haswell) Intel Pentium G3250T (Haswell) Intel Pentium G3258 (Haswell) Intel Pentium G3420 (Haswell) Intel Pentium G3420T (Haswell) Intel Pentium G3430 (Haswell) Intel Pentium G3440 (Haswell) Intel Pentium G3450 (Haswell) Intel Pentium G3450T (Haswell) Intel Pentium G3460 (Haswell) Intel Pentium G620 (Sandy Bridge) Intel Pentium G620T (Sandy Bridge) Intel Pentium G622 (Sandy Bridge) Intel Pentium G630 (Sandy Bridge) Intel Pentium G630T (Sandy Bridge) Intel Pentium G632 (Sandy Bridge) Intel Pentium G640 (Sandy Bridge) Intel Pentium G640T ( Sandy Bridge) Intel Pentium G645 (Sandy Bridge) Intel Pentium G645T (Sandy Bridge) Intel Pentium G6950 (Clarkdale) Intel Pentium G6951 (Clarkdale) Intel Pentium G6960 (Clarkdale) Intel Pentium G840 (Sandy Bridge) Intel Pentium G850 (Sandy Bridge) Intel Pentium G860 (Sandy Bridge) Intel Pentium G860T (Sandy Bridge) Intel Pentium G870 (Sandy Bridge) Intel Pentium P6300 (Arrandale) Intel Pentium U5600 (Arrandale) Intel Xeon E3-1105C (Gladden) Intel Xeon E3-1125C (Gladden) Intel Xeon E3-1220 (Sandy Bridge) Intel Xeon E3-1220 v2 (Ivy Bridge) Intel Xeon E3-1220 v3 (Haswell) Intel Xeon E3-1220L (Sandy Bridge) Intel Xeon E3-1220L v2 (Ivy Bridge) Intel Xeon E3-1220L v3 (Haswell) Intel Xeon E3-1225 (Sandy Bridge) Intel Xeon E3-1225 v2 (Ivy Bridge) Intel Xeon E3-1225 v3 (Haswell) Intel Xeo n E3-1230 (Sandy Bridge) Intel Xeon E3-1230 v2 (Ivy Bridge) Intel Xeon E3-1230 v3 (Haswell) Intel Xeon E3-1230L v3 (Haswell) Intel Xeon E3-1235 (Sandy Bridge) Intel Xeon E3-1240 (Sandy Bridge) Intel Xeon E3-1240 v2 (Ivy Bridge) Intel Xeon E3-1240 v3 (Haswell) Intel Xeon E3-1245 (Sandy Bridge) Intel Xeon E3-1245 v2 (Ivy Bridge) Intel Xeon E3-1245 v3 (Haswell) ) Intel Xeon E3-1260L (Sandy Bridge) Intel Xeon E3-1265L v2 (Ivy Bridge) Intel Xeon E3-1265L v3 (Haswell) Intel Xeon E3-1270 (Sandy Bridge) Intel Xeon E3-1270 v2 (Ivy Bridge) Intel Xeon E3-1270 v3 (Haswell) Intel Xeon E3-1275 (Sandy Bridge) Intel Xeon E3-1275 v2 (Ivy Bridge) Intel Xeon E3-1275 v3 (Haswell) Intel Xeon E3-1280 (Sandy Bridge) Intel Xeon E3-1280 v2 (Ivy Bridge) Intel Xeon E3-1280 v3 (Haswell) Intel Xeon E3-1285 v3 (Haswell) Intel Xeon E3-1285L v3 (Haswell) Intel Xeon E3-1290 (Sandy Bridge) Intel Xeon E3-1290 v2 (Ivy Bridge) Intel Xeon E5-1410 (Sandy Bridge-EN) Intel Xeon E5-1428L (Sandy Bridge-EN) Intel Xeon E5-1620 (Sandy Bridge-E) Intel Xeon E5-162 0 v2 (Ivy Bridge-E) Intel Xeon E5-1650 (Sandy Bridge-E) Intel Xeon E5-1650 v2 (Ivy Bridge-E) Intel Xeon E5-1660 (Sandy Bridge-E) Intel Xeon E5-1660 v2 (Ivy Bridge-E) Intel Xeon E5-2403 (Sandy Bridge-EN) Intel Xeon E5-2403 v2 (Ivy Bridge-EN) Intel Xeon E5-2407 (Sandy Bridge-EN) Intel Xeon E5-2407 v2 (Ivy Bridge-EN) Intel Xeon E5-2418L (Sandy Bridge-EN) Intel Xeon E5-2420 (Sandy Bridge-EN) Intel Xeon E5-2420 v2 (Ivy Bridge-EN) Intel Xeon E5-2428L (Sandy Bridge-EN) Intel Xeon E5-2430 (Sandy Bridge-EN) Intel Xeon E5-2430 v2 (Ivy Bridge-EN) Intel Xeon E5-2430L (Sandy Bridge-EN) Intel Xeon E5-2440 (Sandy Bridge-EN) Intel Xeon E5-2440 v2 (Ivy Bridge- EN) Intel Xeon E5-2448L (Sandy Bridge-EN) Intel Xeon E5-2450 (Sandy Bridge-EN) Intel Xeon E5-2450 v2 (Ivy Bridge-EN) Intel Xeon E5-2450L (Sandy Bridge-EN) Intel Xeon E5 -2470 (Sandy Bridge-EN) Intel Xeon E5-2470 v2 (Ivy Bridge-EN) Intel Xeon E5-2603 (Sandy Bridge-EP) Intel Xeon E5-2603 v2 (Ivy Bridge-EP) Intel Xeon E5-2609 (Sandy Bridge-EP) Intel Xeon E5-2609 v2 (Ivy Bridge- EP) Intel Xeon E5-2620 (Sandy Bridge-EP) Intel Xeon E5-2620 v2 (Ivy Bridge-EP) Intel Xeon E5-2630 (Sandy Bridge-EP) Intel Xeon E5-2630 v2 (Ivy Bridge-EP) Intel Xeon E5-2630L (Sandy Bridge-EP) Intel Xeon E5-2630L v2 (Ivy Bridge-EP) Intel Xeon E5-2637 (Sandy Bridge-EP) Intel Xeon E5-2637 v2 (Ivy Bridge-EP) Intel Xeon E5-2640 ( Sandy Bridge-EP) Intel Xeon E5-2640 v2 (Ivy Bridge-EP) Intel Xeon E5-2643 (Sandy Bridge-EP) Intel Xeon E5-2643 v2 (Ivy Bridge-EP) Intel Xeon E5-2648L (Sandy Bridge-EP) ) Intel Xeon E5-2650 (Sandy Bridge-EP) Intel Xeon E5-2650 v2 (Ivy Bridge-EP) Intel Xeon E5-2650L (Sandy Bridge-EP) Intel Xeon E5-2650L v2 (Ivy Bridge-EP) Intel Xeon E5 -2658 (Sandy Bridge-EP) Intel Xeon E5-2660 (Sandy Bridge-EP) Intel Xeon E5-2660 v2 (Ivy Bridge-EP) Intel Xeon E5-2665 (Sandy Bridge-EP) Intel Xeon E5-2667 (Sandy Bridge -EP) Intel Xeon E5-2667 v2 (Ivy Bridge-EP) Intel Xeon E5-2670 (Sandy Bridge-EP) Intel Xeon E5-2670 v2 (Ivy Bridge-EP) Intel Xeon E5-2680 (Sandy Bridge-EP) Intel Xeon E5-2680 v2 (Ivy Bridge-EP) Intel Xe на E5-2687W (Sandy Bridge-EP) Intel Xeon E5-2687W v2 (Ivy Bridge-EP) Intel Xeon E5-2690 (Sandy Bridge-EP) Intel Xeon E5-2690 v2 (Ivy Bridge-EP) Intel Xeon E5-2692 v2 (Ivy Bridge-EP) Intel Xeon E5-2695 v2 (Ivy Bridge-EP) Intel Xeon E5-2697 v2 (Ivy Bridge-EP) Intel Xeon E5-4603 (Sandy Bridge-EP) Intel Xeon E5-4607 (Sandy Bridge -EP) Intel Xeon E5-4610 (Sandy Bridge-EP) Intel Xeon E5-4617 (Sandy Bridge-EP) Intel Xeon E5-4620 (Sandy Bridge-EP) Intel Xeon E5-4640 (Sandy Bridge-EP) Intel Xeon E5 -4650 (Sandy Bridge-EP) Intel Xeon E5-4650L (Sandy Bridge-EP) Intel Xeon E5603 (Westmere-EP) Intel Xeon E5606 (Westmere-EP) Intel Xeon E5607 (Westmere-EP) Intel Xeon E5649 (Westmere-EP) ) Intel Xeon E7-8850 (Westmere-EX) Intel Xeon E7-8860 (Westmere-EX) Intel Xeon E7-8870 (Westmere-EX) Intel Xeon W3690 (Gulftown) Intel Xeon X5647 (Westmere-EP) Intel Xeon X5672 (Westmere) -EP) Intel Xeon X5675 (Westmere-EP) Intel Xeon X5687 (Westmere-EP) Intel Xeon X5690 (Westmere-EP) Intel Xeon X5698 (Westmere-EP)

Изменять количество ЦП, только если ystem имеет более 1 физических ЦП. Во избежание путаницы в списке указаны только современные процессоры.

Разгон процессора

Измените скорость процессора на разгон или разгон. Измените Vcore, чтобы отрегулировать напряжение ядра от заводского значения.

RAM

12345678910111213141516 Икс DDR1DDR2DDR3

Измените количество RAM, чтобы оно соответствовало физическим модулям RAM, установленным в системе. Размер ОЗУ не влияет на результаты.

Твердотельные накопители

12345678910111213141516 Икс NoneAny стандарт SSDADATA Premier SP610ADATA S510ADATA S511ADATA SP600ADATA SP900ADATA SX900ADATA XPG SX900Corsair Force 3Corsair Force GSCorsair Force GTCorsair Force LSCorsair NeutronCorsair Neutron GTXCrucial BX100Crucial M4Crucial M500Crucial M550Crucial MX100Crucial MX200Crucial RealSSD C300Intel SSD 320Intel SSD 330Intel SSD 335Intel SSD 510Intel SSD 520Intel SSD 525Intel SSD 530Intel SSD 730Intel SSD 910Intel SSD DC S3500Intel SSD DC S3700Intel SSD Pro 1500Kingston HyperX 3KKingston SSDNow E100Kingston SSDNow E50Kingston SSDNow KC300Kingston SSDNow KC380Kingston SSDNow S200Kingston SSDNow V100Kingston SSDNow V300Mushkin ChronosMushkin ReactorMyDigitalSSD BP3MyDigitalSSD BP4 Тонкий 7MyDigitalSSD пуля ProofMyDigitalSSD Пуленепробиваемый ProMyDigitalSSD SuperSSpeedOCZ Ловкость 3OCZ AMD Radeon R7OCZ ARC 100OCZ Solid 3OCZ VectorOCZ Vector 150OCZ Vertex 2 EOCZ Vertex 3OCZ Vertex 3. 20OCZ вершинных 4OCZ вершинных 450OCZ вершинных 460Plextor M5 ProPlextor M5SPlextor M6MPlextor M6SSamsung 470Samsung 840 EVOSamsung SSD 830Samsung SSD 840Samsung SSD-840 ProSamsung SSD 850 EvoSamsung SSD 850 ProSanDisk Экстремальные II SSDSanDisk Экстремальные SSDSanDisk Ультра IISanDisk Ультра Плюс SSDSeagate 1200 SSDSeagate 600 SSDSeagate PulsarSuper Талант UltraDrive GXToshiba Q-seriesTranscend MSA740Transcend SSD320Transcend SSD370 12345678910111213141516 Икс NoneAny стандарт SSDADATA Premier SP610ADATA S510ADATA S511ADATA SP600ADATA SP900ADATA SX900ADATA XPG SX900Corsair Force 3Corsair Force GSCorsair Force GTCorsair Force LSCorsair NeutronCorsair Neutron GTXCrucial BX100Crucial M4Crucial M500Crucial M550Crucial MX100Crucial MX200Crucial RealSSD C300Intel SSD 320Intel SSD 330Intel SSD 335Intel SSD 510Intel SSD 520Intel SSD 525Intel SSD 530Intel SSD 730Intel SSD 910Intel SSD DC S3500Intel SSD DC S3700Intel SSD Pro 1500Kingston HyperX 3KKingston SSDNow E100Kingston SSDNow E50Kingston SSDNow KC300Kingston SSDNow KC380Kingston SSDNow S200Kingston SSDNow V100Kingston SSDNow V300Mushkin ChronosMushkin ReactorMyDigitalSSD BP3MyDigitalSSD BP4 Тонкий 7MyDigitalSSD пуля ProofMyDigitalSSD Пуленепробиваемый ProMyDigitalSSD SuperSSpeedOCZ Ловкость 3OCZ AMD Radeon R7OCZ ARC 100OCZ Solid 3OCZ VectorOCZ Vector 150OCZ Vertex 2 EOCZ Vertex 3OCZ Vertex 3. 20OCZ вершинных 4OCZ вершинных 450OCZ вершинных 460Plextor M5 ProPlextor M5SPlextor M6MPlextor M6SSamsung 470Samsung 840 EVOSamsung SSD 830Samsung SSD 840Samsung SSD-840 ProSamsung SSD 850 EvoSamsung SSD 850 ProSanDisk Экстремальные II SSDSanDisk Экстремальные SSDSanDisk Ультра IISanDisk Ультра Плюс SSDSeagate 1200 SSDSeagate 600 SSDSeagate PulsarSuper Талант UltraDrive GXToshiba Q-seriesTranscend MSA740Transcend SSD320Transcend SSD370

Жесткие диски / Гибридные диски

12345678910111213141516 Икс Никаких стандартных 2.5 дюймов Любой стандартный 3,5 дюйма 5400 об / мин Любой стандартный 3,5 дюйма 7200 об / мин Любой стандартный 3,5 дюйма 10000 об / мин Любой стандартный 3,5 дюйма 15000 об / минHGST MegaScale DC 4000.B 4 ТБ HGST Travelstar 7K1000 1 ТБ (2,5 дюйма) HGST Travelstar 7K1000 750 ГБ (2,5 дюйма) HGST Ultrastar 7K3000 2 ТБ (SATA) HGST Ultrastar 7K3000 3 ТБ (SAS) HGST Ultrastar 7K3000 3 ТБ (SATA) HGST Ultrastar 7K4000 2 ТБ (SAS) HGST Ultrastar 7K4000 2 ТБ (SATA) HGST Ultrastar 7K4000 3 ТБ (SAS) HGST Ultrastar 7K4000 3 ТБ SAS) HGST Ultrastar 7K4000 4Тб (SATA) HGST Ultrastar A7K2000 1TbHGST Ultrastar A7K2000 2TbHGST Ultrastar A7K2000 500GbHGST Ultrastar Не6 6TB (SAS) HGST Ultrastar Не6 6TB (SATA) Hitachi Deskstar 5K3000 3TbHitachi Deskstar 5K4000 4TbHitachi Deskstar 7K1000 1TbHitachi Deskstar 7K1000 750GbHitachi Deskstar 7K3000 1.5TbHitachi Deskstar 7K3000 2TbHitachi Deskstar 7K3000 3TbHitachi Deskstar 7K3000 3TbHitachi Deskstar 7K4000 4TbSamsung EcoGreen F4 2TbSamsung Spingpoint F3EGSamsung Spingpoint F4EGSamsung Spinpoint F3Samsung Spinpoint MP4Seagate Барракуда 3TbSeagate Барракуда 7200,10 500GbSeagate Барракуда 7200,10 Барракуда 750GbSeagate ES.2 1Tb (SAS) Seagate Barracuda ES.2 1Tb (SATA) с Seagate Barracuda ES.2 250 ГБ (SATA) Seagate Barracuda ES.2 500 ГБ (SAS) Seagate Barracuda ES.2 500 ГБ (SATA) Seagate Barracuda ES.2 750 ГБ (SAS) Seagate Barracuda ES.2 750 ГБ (SATA) Seagate Barracuda Green 1,5 ТБ Seagate Barracuda Green 1 ТБSeagate Barracuda Green 2 ТБ SAS) Seagate Constellation CS 1TbSeagate Constellation CS 2TbSeagate Constellation CS 3TbSeagate Constellation ES.3 1Tb (SAS) Seagate Constellation ES.3 1Tb (SATA) Seagate Constellation ES.3 2Tb (SAS) Seagate Constellation ES.3 2Tb (SATA) Seagate .3 3 ТБ (SAS) Seagate Constellation ES.3 3 ТБ (SATA) Seagate Constellation ES.3 4 ТБ (SAS) Seagate Constellation ES.3 4 ТБ (SATA) Жесткий диск Seagate для настольных ПК (Barracuda) 1 ТБ Жесткий диск Seagate для настольных ПК (Barracuda) Жесткий диск Seagate Desktop для настольных ПК (Barracuda) 250 ГБ 2 ТБ Seagate Desktop HDD (Barracuda) 320 ГБ Seagate Desktop HDD (Barracuda) 3 ТБ Seagate Desktop HDD (Barracuda) 4 ТБ Seagate Desktop HDD (Barracuda) 500 ГБ Seagate Desktop SSHD 1 ТБ Seagate Desktop SSHD 2 ТБSeagate Desktop SSHD 4 ТБ Seagate Momentus 5400.6 120 дюймов6 160 ГБ (2,5 дюйма) Seagate Momentus 5400,6 250 ГБ (2,5 дюйма) Seagate Momentus 5400,6 320 ГБ (2,5 дюйма) Seagate Momentus 5400,6 500 ГБ (2,5 дюйма) Seagate Momentus 5400.7 Seagate Momentus Thin 250 ГБ (2,5 дюйма) Seagate Momentus Thin 320 ГБ (2,5 дюйма) Seagate Momentus Thin 320 ГБ (2,5 дюйма) Seagate Momentus Momentus Thin 500 ГБ (2,5 дюйма) Жесткий диск Seagate NAS 2 ТБ Жесткий диск Seagate NAS 3 ТБ Жесткий диск Seagate NAS 4 ТБSeagate Savvio 10K.5 300 ГБ (2,5 дюйма) Seagate Savvio 10K.5 450 ГБ (2,5 дюйма) Seagate Savvio 10K.5 600 ГБ (2,5 дюйма) Seagate Savvio 10K. 5 Seagate Savvio 10K, 900 ГБ (2,5 дюйма). 6 300 ГБ (2.5 дюймов) Seagate Savvio 10K.6 450 ГБ (2,5 дюйма) Seagate Savvio 10K.6 600 ГБ (2,5 дюйма) Seagate Savvio 10K.6 900 ГБ (2,5 дюйма) Seagate Savvio 10K.7 1200 ГБ (2,5 дюйма) Seagate Terascale HDD 4 ТБ Seagate Video 3,5 HDD 1TbSeagate Видео 3.5 HDD 250GbSeagate Видео 3.5 HDD 2TbSeagate Видео 3.5 HDD 320GbSeagate Видео 3.5 HDD 3TbSeagate Видео 3.5 HDD 4TbSeagate Видео 3.5 HDD 500GbToshiba DT01ACA 1TbToshiba DT01ACA 2TbToshiba DT01ACA 3TbToshiba DT01ACA 500GbToshiba MQ01ABD 1Tb (2,5 дюйма) Toshiba MQ01ABD 250Gb (2,5 дюйма) Toshiba MQ01ABD 320Gb ( 2.5 дюймов) Toshiba MQ01ABD 500 Гбайт (2,5 дюйма) Toshiba MQ01ABD 750 Гбайт (2,5 дюйма) WD AV-25 160 Гбит / с AV-25 1 ТБайт AV-25 250 Гбит / с AV-25 320 Гбит / с AV-25 500 Гбит / с AV-GP 160 Гбит / с AV-GP 1 Тбит / с AVD-GP AV-GP 2TbWD AV-GP 320GbWD AV-GP 3TbWD AV-GP 500GbWD Черный 160 ГБ (2,5 дюйма) WD Black 1TbWD Черный 250 ГБ (2,5 дюйма) WD Black 2TbWD Черный 320 ГБ (2,5 дюйма) WD Black 3TbWD Черный 4TbWD Черный 500 ГБWD Черный 500 ГБ ( 2,5 дюйма) WD Black 750 ГБ (2,5 дюйма) WD Black2 1 ТБ + 120 ГБ (2,5 дюйма) WD Blue 1 ТБ (2,5 дюйма) WD Blue 250 ГБ (2,5 дюйма) WD Blue 320 ГБ (2.5 дюймов) WD Blue 500 ГБ (2,5 дюйма) WD Blue 750 ГБ (2,5 дюйма) WD Caviar Blue 1TbWD Caviar Blue 500 ГБWD Caviar Blue 750 ГБWD Caviar Green 1.5TbWD Caviar Green 1TbWD Caviar Green 2.5TbWD Caviar Green 2TbWD Caviar Green 320DbWD Caviar Green 2TbWD Caviar Green 320DbWD Caviar Green 2TbWD Caviar Green 320DbWD Caviar Green 2TbWD Caviar Green 320Db Green Caviar Green 750GbWD Caviar Red 1TbWD Caviar Red 2TbWD Caviar Red 3TbWD Caviar Red 4TbWD Green 1,5 ТБ (2,5 дюйма) WD Green 2 ТБ (2,5 дюйма) WD Re 1TbWD Re 250 ГБД VelociRaptor 250GbWD VelociRaptor 500GbWD Xe 300GbWD Xe 450GbWD Xe 600GbWD Xe 900Gb 12345678910111213141516 Икс Никаких стандартных 2.5 дюймов Любой стандартный 3,5 дюйма 5400 об / мин Любой стандартный 3,5 дюйма 7200 об / мин Любой стандартный 3,5 дюйма 10000 об / мин Любой стандартный 3,5 дюйма 15000 об / минHGST MegaScale DC 4000.B 4 ТБ HGST Travelstar 7K1000 1 ТБ (2,5 дюйма) HGST Travelstar 7K1000 750 ГБ (2,5 дюйма) HGST Ultrastar 7K3000 2 ТБ (SATA) HGST Ultrastar 7K3000 3 ТБ (SAS) HGST Ultrastar 7K3000 3 ТБ (SATA) HGST Ultrastar 7K4000 2 ТБ (SAS) HGST Ultrastar 7K4000 2 ТБ (SATA) HGST Ultrastar 7K4000 3 ТБ (SAS) HGST Ultrastar 7K4000 3 ТБ SAS) HGST Ultrastar 7K4000 4Тб (SATA) HGST Ultrastar A7K2000 1TbHGST Ultrastar A7K2000 2TbHGST Ultrastar A7K2000 500GbHGST Ultrastar Не6 6TB (SAS) HGST Ultrastar Не6 6TB (SATA) Hitachi Deskstar 5K3000 3TbHitachi Deskstar 5K4000 4TbHitachi Deskstar 7K1000 1TbHitachi Deskstar 7K1000 750GbHitachi Deskstar 7K3000 1.5TbHitachi Deskstar 7K3000 2TbHitachi Deskstar 7K3000 3TbHitachi Deskstar 7K3000 3TbHitachi Deskstar 7K4000 4TbSamsung EcoGreen F4 2TbSamsung Spingpoint F3EGSamsung Spingpoint F4EGSamsung Spinpoint F3Samsung Spinpoint MP4Seagate Барракуда 3TbSeagate Барракуда 7200,10 500GbSeagate Барракуда 7200,10 Барракуда 750GbSeagate ES.2 1Tb (SAS) Seagate Barracuda ES.2 1Tb (SATA) с Seagate Barracuda ES.2 250 ГБ (SATA) Seagate Barracuda ES.2 500 ГБ (SAS) Seagate Barracuda ES.2 500 ГБ (SATA) Seagate Barracuda ES.2 750 ГБ (SAS) Seagate Barracuda ES.2 750 ГБ (SATA) Seagate Barracuda Green 1,5 ТБ Seagate Barracuda Green 1 ТБSeagate Barracuda Green 2 ТБ SAS) Seagate Constellation CS 1TbSeagate Constellation CS 2TbSeagate Constellation CS 3TbSeagate Constellation ES.3 1Tb (SAS) Seagate Constellation ES.3 1Tb (SATA) Seagate Constellation ES.3 2Tb (SAS) Seagate Constellation ES.3 2Tb (SATA) Seagate .3 3 ТБ (SAS) Seagate Constellation ES.3 3 ТБ (SATA) Seagate Constellation ES.3 4 ТБ (SAS) Seagate Constellation ES.3 4 ТБ (SATA) Жесткий диск Seagate для настольных ПК (Barracuda) 1 ТБ Жесткий диск Seagate для настольных ПК (Barracuda) Жесткий диск Seagate Desktop для настольных ПК (Barracuda) 250 ГБ 2 ТБ Seagate Desktop HDD (Barracuda) 320 ГБ Seagate Desktop HDD (Barracuda) 3 ТБ Seagate Desktop HDD (Barracuda) 4 ТБ Seagate Desktop HDD (Barracuda) 500 ГБ Seagate Desktop SSHD 1 ТБ Seagate Desktop SSHD 2 ТБSeagate Desktop SSHD 4 ТБ Seagate Momentus 5400.6 120 дюймов6 160 ГБ (2,5 дюйма) Seagate Momentus 5400,6 250 ГБ (2,5 дюйма) Seagate Momentus 5400,6 320 ГБ (2,5 дюйма) Seagate Momentus 5400,6 500 ГБ (2,5 дюйма) Seagate Momentus 5400.7 Seagate Momentus Thin 250 ГБ (2,5 дюйма) Seagate Momentus Thin 320 ГБ (2,5 дюйма) Seagate Momentus Thin 320 ГБ (2,5 дюйма) Seagate Momentus Momentus Thin 500 ГБ (2,5 дюйма) Жесткий диск Seagate NAS 2 ТБ Жесткий диск Seagate NAS 3 ТБ Жесткий диск Seagate NAS 4 ТБSeagate Savvio 10K.5 300 ГБ (2,5 дюйма) Seagate Savvio 10K.5 450 ГБ (2,5 дюйма) Seagate Savvio 10K.5 600 ГБ (2,5 дюйма) Seagate Savvio 10K. 5 Seagate Savvio 10K, 900 ГБ (2,5 дюйма). 6 300 ГБ (2.5 дюймов) Seagate Savvio 10K.6 450 ГБ (2,5 дюйма) Seagate Savvio 10K.6 600 ГБ (2,5 дюйма) Seagate Savvio 10K.6 900 ГБ (2,5 дюйма) Seagate Savvio 10K.7 1200 ГБ (2,5 дюйма) Seagate Terascale HDD 4 ТБ Seagate Video 3,5 HDD 1TbSeagate Видео 3.5 HDD 250GbSeagate Видео 3.5 HDD 2TbSeagate Видео 3.5 HDD 320GbSeagate Видео 3.5 HDD 3TbSeagate Видео 3.5 HDD 4TbSeagate Видео 3.5 HDD 500GbToshiba DT01ACA 1TbToshiba DT01ACA 2TbToshiba DT01ACA 3TbToshiba DT01ACA 500GbToshiba MQ01ABD 1Tb (2,5 дюйма) Toshiba MQ01ABD 250Gb (2,5 дюйма) Toshiba MQ01ABD 320Gb ( 2.5 дюймов) Toshiba MQ01ABD 500 Гбайт (2,5 дюйма) Toshiba MQ01ABD 750 Гбайт (2,5 дюйма) WD AV-25 160 Гбит / с AV-25 1 ТБайт AV-25 250 Гбит / с AV-25 320 Гбит / с AV-25 500 Гбит / с AV-GP 160 Гбит / с AV-GP 1 Тбит / с AVD-GP AV-GP 2TbWD AV-GP 320GbWD AV-GP 3TbWD AV-GP 500GbWD Черный 160 ГБ (2,5 дюйма) WD Black 1TbWD Черный 250 ГБ (2,5 дюйма) WD Black 2TbWD Черный 320 ГБ (2,5 дюйма) WD Black 3TbWD Черный 4TbWD Черный 500 ГБWD Черный 500 ГБ ( 2,5 дюйма) WD Black 750 ГБ (2,5 дюйма) WD Black2 1 ТБ + 120 ГБ (2,5 дюйма) WD Blue 1 ТБ (2,5 дюйма) WD Blue 250 ГБ (2,5 дюйма) WD Blue 320 ГБ (2.5 дюймов) WD Blue 500 ГБ (2,5 дюйма) WD Blue 750 ГБ (2,5 дюйма) WD Caviar Blue 1TbWD Caviar Blue 500 ГБWD Caviar Blue 750GbWD Caviar Green 1,5TbWD Caviar Green 1TbWD Caviar Green 2.5TbWD Caviar Green 2TbWD Caviar Green 2.5TbWD Caviar Green 2TbWD Caviar Green 320DbWD Caviar Green 2TbWD Caviar Green 320DbWD Caviar Green 2TbWD Caviar Green 320Db Green Caviar Green 750GbWD Caviar Red 1TbWD Caviar Red 2TbWD Caviar Red 3TbWD Caviar Red 4TbWD Green 1,5 ТБ (2,5 дюйма) WD Green 2 ТБ (2,5 дюйма) WD Re 1TbWD Re 250 ГБД VelociRaptor 250GbWD VelociRaptor 500GbWD Xe 300GbWD Xe 450GbWD Xe 600GbWD Xe 900Gb

Всего в списке 3 жестких диска.5-дюймовые модели, если не указано иное.

Общие устройства

1234 Икс Нет клавиатуры Стандартная клавиатура Клавиатура со светодиодной подсветкой 1234 Икс Без мышиСтандартная мышьИгровая мышь 1234 Икс Нет дисковода гибких дисков Стандартный дисковод гибких дисков 1234 Икс Нет привода для компакт-дисков Стандартный привод для компакт-дисков 1234 Икс Нет привода DVD Стандартный привод DVD Записываемый привод DVD 1234 Икс Нет привода Blu-ray Стандартный привод Blu-ray Записываемый привод Blu-ray

Карты PCI / PCI-express

1234 Икс Нет звуковой карты Стандартная звуковая карта Высококачественная звуковая карта 1234 Икс Нет карт ТВ-тюнера Карта антенного ТВ-тюнера (DVB-T) Карта кабельного ТВ-тюнера (DVB-C) Карта спутникового ТВ-тюнера (DVB-S) 1234 Икс Нет карт Ethernet Однопортовая карта Ethernet (10/100/1000 Мбит / с) Двухпортовая карта Ethernet (10/100/1000 Мбит / с) Четырехпортовая карта Ethernet (10/100/1000 Мбит / с) 1234 Икс Нет карт WLAN Стандартная карта WLAN 1234 Икс Нет карт контроллера RAID Стандартная карта контроллера RAID

Вентиляторы

012345678910 Икс 80 мм 012345678910 Икс 92мм 012345678910 Икс 120 мм 012345678910 Икс 140 мм 012345678910 Икс 200 мм

Включите все вентиляторы в системе, кроме вентиляторов, которые приводятся в действие от самой части (вентиляторы графического процессора и вентиляторы блока питания).

Прочие устройства

012345678910 Икс USB-устройства 012345678910 Икс FireWire устройства

Включите все устройства USB и FireWire в системе, кроме клавиатуры и мыши (поскольку они уже могут быть включены в обычные устройства).

Компьютер на

1 час в день 2 часа в день 4 часа в день 8 часов в день 16 часов в день 24 часа в день (Всегда включен)

Мы используем эту информацию для компенсации рекомендуемой мощности от старения конденсатора.

Рассчитать

После выбора всех компонентов в вашей системе нажмите «Рассчитать», чтобы просмотреть результаты.

Принять к сведению

Результаты не включают потери мощности блока питания или устройства, подключенные к внешним источникам питания, такие как мониторы и принтеры.
Мы предполагаем, что система имеет один монитор, подключенный к графическому процессору. Если у вас есть мультимониторная установка, результаты могут отличаться.
Мы предполагаем, что система работает в режиме энергосбережения, если он доступен.
Мы предполагаем, что системные вентиляторы имеют регулировку температуры.
Мы не учитываем скачки напряжения при запуске системы. Системы с большим количеством жестких дисков могут столкнуться с большим пиковым значением начальной мощности.
При выборе подходящего блока питания обратите внимание на номинальную мощность шины +12 В. Современные компьютеры используют шины 12 В для генерации большинства напряжений в системе.

История версий

4 февраля 2014 г. Выпущена первая версия
13 февраля 2014 г. Добавлено более 100 жестких дисков и SSD-накопителей. Добавлен 200-мм вентилятор
19 февраля 2014 г. Добавлено более 200 старых моделей процессоров.Добавлены возможности разгона процессора.
15 апреля 2015 г. Добавлено много новых моделей процессоров, графических процессоров и твердотельных накопителей.

Опора

Если вы нашли этот сайт полезным, подумайте о пожертвовании некоторых биткойнов или лайткойнов для поддержки будущего развития сайта.
Биткойн: 17Kiqs3djHaberdJ7ih5vtboJ5wFU7JeFn
Litecoin: LKgo2Saabsh43Ro1y8iH9Lzx91mLemgAx4 Калькулятор

процентов (%) решений — PhysiologyWeb

Расчет процентов (%) решений

Предназначенный для использования как в учебной, так и в исследовательской лаборатории, этот калькулятор (см. Ниже) может использоваться для выполнения ряда различных расчетов для приготовления процентов (%) растворов , начиная с твердого или жидкого материала.Очень часто концентрацию растворов выражают в процентах. Процент означает на 100 частей, где для растворов часть означает меру массы (мкг, мг, г, кг и т. Д.) Или объема (мкл, мл, л и т. Д.). В процентах растворов количество (вес или объем) растворенного вещества выражается в процентах от общего веса или объема раствора. Процентные растворы могут иметь форму % вес / объем (% вес / объем или% вес / объем), % вес / вес (% вес / вес или% вес / вес) или % вес / объем (об. / об.% или об. / об.%).В каждом случае процентная концентрация рассчитывается как доля веса или объема растворенного вещества, относящаяся к общему весу или объему раствора.

Поскольку процентные решения могут быть выражены тремя различными способами, совершенно необходимо явно указать тип процентного решения. Если эта информация не предоставлена, конечному пользователю остается «угадать», был ли использован вес / объем%, вес / вес% или объем / объем%. Каждое процентное решение подходит для ряда различных приложений.Например, коммерческие водные реагенты, такие как концентрированные кислоты и основания, обычно выражаются в виде растворов в процентах по массе. Например, коммерчески доступная концентрированная соляная кислота (HCl) составляет 37% по массе (% мас. / Мас.). С другой стороны, многие разбавленные растворы, используемые для биологических исследований, выражаются в процентах по весу / объему (например, 1% додецилсульфат натрия, SDS). Объем / объем% растворенных веществ также являются обычными и используются, когда используются чистые растворенные вещества в жидкой форме. Например, 70% (об. / Об.) Раствор этанола можно приготовить растворением 70 мл 100% (т.е.е., 200 доказательств) этанола в общем объеме раствора 100 мл.

Другие факторы также могут иметь значение при выборе типа процентного раствора для приготовления. Например, если рассматриваемый процентный раствор должен использоваться при сильно различающихся температурах, то лучше приготовить раствор в виде раствора в процентах по массе, поскольку его концентрация не будет зависеть от изменений температуры окружающей среды.

Сделаем важное замечание. Здесь мы использовали «вес» вместо «вес» , просто чтобы соответствовать традициям и популярному использованию.Таким образом, раствор % масс / объем следует правильно обозначать как % масс / объем . Аналогичным образом, растворы % масс / масс следует обозначать как % масс / масс или просто % масс .

Процентное решение уравнений

	(уравнение 1)
	(Ур.2)
	(уравнение 3)

Как отмечалось выше, вес относится к массе (т. Е. Измеряется на весах). При изучении уравнения для каждого из приведенных выше процентных растворов очень важно отметить, что во всех случаях знаменатель относится к массе или объему раствора , а не только к массе или объему растворителя.Таким образом, масса раствора — это объединенная масса растворенного вещества и растворителя, а объем раствора — это объединенный объем растворенного вещества и растворителя.

Последнее замечание необходимо при рассмотрении решений объем / объем%. Когда разные объемы идентичного раствора складываются вместе, конечный объем всегда будет в точности суммой отдельных добавленных порций. Например, добавление 50 мл воды к 50 мл воды приведет к общему объему 100 мл, а добавление 75 мл 100% этанола к 75 мл 100% этанола приведет к общему объему 150 мл.Однако при смешивании смешиваемых жидкостей (таких как вода и этанол) конечный объем раствора не совсем равен сумме отдельных объемов. Например, добавление 50 мл этанола к 50 мл воды приведет к получению общего объема менее 100 мл. На самом деле это ближе к 96 мл. Следовательно, при приготовлении растворов объем / объемный процент всегда лучше растворять растворенное вещество в растворителе, а затем добавлять дополнительный растворитель, чтобы довести общий объем раствора до желаемого конечного значения.

Калькулятор процентного решения

Каждая ячейка калькулятора, показанная ниже, соответствует члену в приведенной выше формуле. Введите соответствующие значения во все ячейки, кроме той, которую вы хотите вычислить. Следовательно, по крайней мере две ячейки должны иметь значения, и не более одной ячейки может быть пустой . Значение пустой ячейки будет рассчитано на основе других введенных значений. После выполнения вычисления вычисленная ячейка будет выделена, и последующие вычисления будут вычислять значение выделенной ячейки (без требования иметь пустую ячейку).Однако пустая ячейка имеет приоритет над выделенной ячейкой.

Комментарии и / или инструкции по приготовлению

Размещено: 5 октября 2013 г., суббота
Последнее обновление: 23 декабря 2017 г.

Калькулятор будущей стоимости периодических платежей

[1] 2020/10/20 01:46 Мужчина / 30 лет / Инженер / Очень /

Цель использования

Пенсионное планирование.Отличный инструмент!

[2] 2020/10/18 13:14 Мужской / 20-летний уровень / Средняя школа / Университет / аспирант / Очень /

Цель использования

Пенсионное планирование

[3] 2020 / 10/14 20:07 Мужчина / Уровень 30 лет / Офисный работник / Государственный служащий / Очень /

Цель использования

Пенсионное планирование

Комментарий / Запрос

Было бы неплохо, если бы сумма платежа была процентный множитель каждый период для увеличения платежей с течением времени с учетом инфляции.

[4] 2020/05/27 22:19 Мужчины / возраст 60 лет и старше / Самостоятельно занятые лица / Полезные /

Цель использования

Определить стоимость страховых выплат LTC по сравнению с инвестированием той же суммы в себя -страховать.

[5] 2020/04/19 11:09 Мужчина / Уровень 20 лет / Инженер / Полезный /

Цель использования

Пенсионное планирование

[6] 21.02.2020 13: 14 Мужчина / 60 лет и старше / Инженер / Очень /

Цель использования

Будущее значение ежемесячных выплат в суперсилу свыше 4 лет

[7] 2020/02/11 22:34 Женщина / 60 лет или старше / Инженер / Полезно /

Цель использования

Рассчитать ставку для долгосрочной страховой полиса по сравнению с обычными сбережениями

[8] 31.01.2020 23:16 Женщина / Уровень 20 лет / Офисный работник / Государственный служащий / Полезный /

Цель использования

пенсионный план

[9] 30.12.2019 06:25 Мужчина / 60 лет и старше / Пенсионер / Немного /

Цель использования

Попытка решить вопрос о процентной ставке (обсуждение «да» или «нет» по аннуиту y) если мне нужно заплатить 234000 долларов в течение пяти лет / 60 месяцев с фиксированным сроком годности, из которых будет выплачиваться 4000 долларов в месяц в течение 60 месяцев (т.е. будущая стоимость = 240 000 долларов США). Как я могу рассчитать процентную ставку (?)

Комментарий / запрос

МОЙ ЗАПРОС: Попытка решить вопрос о процентной ставке (чтобы обсудить да или нет по аннуитету), если мне нужно заплатить 234000 долларов за фиксированный пятилетний / 60-месячный период годовой аннуитет, по которому будет выплачиваться 4000 долларов в месяц в течение 60 месяцев (т. е. будущая стоимость = 240 000 долларов). Как я могу определить процентную ставку (?) Платежи, производимые в конце каждого месяца после начала.

[10] 2019/12/30 01:25 Мужской / уровень 40 лет / Другое / Очень /

Цель использования

Создать бюджет на 2020 год

.

No related posts.
