Размер профтрубы: размеры, условия производства и стоимость

Содержание

Вес профильной трубы, Таблица расчета веса трубы профильной, Теоретический удельный вес 1 метра погонного

Таблица расчета веса квадратной и прямоугольной стальной профильной трубы

Смотрите также: Таблицы расчета веса стальных труб всех типов.

Таблица расчета веса стальной профильной трубы по:

  • ГОСТ 8639-82 — Трубы стальные квадратные. Сортамент.
  • ГОСТ 8645-68 — Трубы стальные прямоугольные. Сортамент.

Теоретический удельный вес квадратных профильных труб (ГОСТ 8639-82)
Размеры профильной трубы, ммТолщина стенки профильной трубы, S, ммВес 1 метра погонного профильной трубы, кгМетров в тонне
1010,2693717,5
1510,4262347,4
1,50,6051652,9
2010,5831715,3
1,50,8411189,1
21,075930,2
2510,741351,4
1,51,07934,6
21,39719,4
2,51,68595,2
31,95512,8
3021,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
43,04328,9
32*43,3303
3522,02495
2,52,46406,5
32,89346
3,53,3303
43,67272,5
54,37228,8
36*43,8262,2
40*22,33429,2
4022,33429,2
2,52,85350,9
33,36297,6
3,53,85259,7
44,3232,6
55,16193,8
65,92168,9
4233,55281,7
3,54,07245,7
44,56219,3
55,47182,8
66,3158,7
4533,83261,1
3,54,4227,3
44,93202,8
55,94168,4
66,86145,8
77,69130
88,43118,6
503 / 3*4,31232
3,54,94202,4
4 / 4*5,56179,9
56,73148,6
67,8128,2
78,79113,8
89,69103,2
603,56,04165,6
4 / 4*6,82146,6
58,3120,5
69,69103,2
71190,9
812,282
65*610,6394,1
7048,07123,9
59,87101,3
611,5786,4
713,1975,8
814,7168
804 / 4*9,33107,2
511,4487,4
613,4674,3
715,3865
817,2258,1
9051376,9
615,3465,2
717,5856,9
819,7350,7
100617,2258,1
719,7850,6
822,2544,9
924,6240,6
110619,1152,3
721,9845,5
824,7640,4
927,4536,4
120620,9947,6
724,1841,4
827,2736,7
930,2833
140624,7640,4
728,5735
832,2931
935,9327,8
150730,7732,5
834,8128,7
938,7525,8
1042,6123,5
180842,3423,6
947,2321,2
1052,0319,2
1261,3616,3
1470,3314,2



Теоретический удельный вес прямоугольных профильных труб (ГОСТ 8645-68)
Размеры профильной трубы
a / h, мм		Толщина стенки профильной трубы, S, ммВес 1 метра погонного профильной трубы, кгМетров в тонне
15/1010,3482873,6
1,50,4882049,2
20,6051652,9
20/1010,4262347,4
1,50,6051652,9
20,7621312,3
20/1510,5051980,2
1,50,7231383,1
20,9191088,1
2,51,09917,4
25/1010,5051980,2
1,50,7231383,1
20,9191088,1
2,51,09917,4
25/1510,5831715,3
1,50,8411189,1
21,08925,9
2,51,29775,2
30/1010,5831715,3
1,50,8411189,1
21,08925,9
2,51,29775,2
31,48675,7
30/1510,6611512,9
1,50,9591042,8
21,23813
2,51,48675,7
31,71584,8
30/2010,741351,4
1,51,08925,9
21,39719,4
2,51,68595,2
31,95512,8
35/151,51,08925,9
21,39719,4
2,51,68595,2
31,95572,8
3,52,2454,5
35/201,51,19840,3
21,55645,2
2,51,88531,9
32,19456,6
3,52,47404,9
35/251,51,31763,4
21,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
40/1521,55645,2
2,51,88531,9
32,19456,6
3,52,47404,9
42,73336,3
40/2021,7588,2
2,52,07483,1
32,42413,2
3,52,75363,6
43,05327,9
40/2521,86537,6
2,52,27440,5
32,66375,9
3,53,02331,1
43,36297,6
40/3022,02495
2,52,47404,9
32,89346
3,53,3303
43,68271,7
(42)/2021,77565
2,52,15465,1
32,52396,8
3,52,86349,6
43,17315,4
(42)/3022,08480,8
2,52,54393,7
32,99334,4
3,53,41293,3
43,8263,2
45/2021,86537,6
2,52,27440,5
32,66375,9
3,53,02331,1
43,36297,6
45/3022,17460,8
2,52,66375,9
33,13319,5
3,53,57280,1
43,99250,6
50/2522,17460,8
2,52,66375,9
33,13319,5
3,53,57280,1
43,99250,6
50/3022,32431
2,52,86349,6
33,36297,6
3,53,85259,7
44,3232,5
50/3522,49401,6
2,53,09323,6
33,6277,8
3,54,12242,7
44,62216,4
50/4022,65377,3
2,53,25307,7
33,83261
3,54,39227,8
44,93202,8
60/252,53,05327,9
33,6277,8
3,54,12242,7
44,62216,4
55,55180,1
60/302,53,25307,7
33,83261
3,54,39227,8
44,93202,8
55,94168,3
60/403 / 3*4,3232,5
3,54,94202,4
4 / 4*5,56179,9
56,73148,6
70/3034,3232,5
3,54,94202,4
45,56179,9
56,73148,6
67,8128,2
70/4034,78209,2
3,55,49182,1
46,19161,6
57,51133,1
68,75114,2
70/5035,25190,5
3,56,04165,6
46,82146,6
58,3120,5
69,69103,2
80/4035,25190,5
3,56,04165,6
46,82146,6
58,3120,5
69,69103,1
710,9991
80/5035,72174,8
3,56,59151,7
47,44134,4
80/603,57,14140
48,07123,9
59,87101,3
611,5786,4
713,1975,8
90/403,56,59151,7
47,44134,4
59,08110,1
610,6394,1
712,0982,7
90/6048,7114,9
510,6593,9
612,5179,9
714,2970
100/4048,07123,9
59,87101,3
611,5786,4
713,1975,8
100/5048,7114,9
510,6593,9
612,5179,9
714,2970
100/7049,96100,4
512,2281,8
614,469,4
716,4860,7
110/4048,7114,9
510,6593,9
612,5179,9
714,2970
110/5049,33107,1
511,4487,4
613,4674,3
715,3865
110/6049,96100,4
512,2281,8
614,469,4
716,4860,7
120/40511,4487,4
613,4674,3
715,3865
817,2258,1
120/6051376,9
615,3465,2
717,5856,9
819,7350,7
120/80514,5868,6
617,2258
719,7850,5
822,2545
140/60514,5868,6
617,2258
719,7850,5
822,2544,9
140/80516,1561,9
619,1152,3
721,9845,5
824,7640,3
140/120622,8843,7
726,3737,9
829,7833,6
933,130,2
150/80620,0549,9
723,0843,3
826,0138,4
928,8634,6
1031,6231,6
150/100621,9345,6
725,2839,6
828,5335
931,6931,6
1034,7628,8
180/80726,3737,9
829,7833,6
933,130,2
1036,3327,5
1242,5223,5
180/100832,2931
935,9327,8
1039,4725,3
1246,2921,6
180/150838,5725,9
942,9923,3
1047,3221,1
1255,7117,9



Смотрите также: Online-калькулятор расчета веса и длинны стальной профильной трубы в зависимости от ее вида, толщины стенки и размеров.

Сколько весит стальная профильная труба? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенных выше таблицах расчета веса металлической квадратной и прямоугольной профильной трубы в зависимости от размера и толщины стенок. Таблица расчета веса, теоретический вес профильной трубы. Количество метров погонных в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить профильную трубу в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

Сортамент профильной трубы — ООО «Металл Сервис»

Задать вопрос

Данные по весу и упаковке профильных труб:

Труба Толщина, мм Норма кг/м.п Ширина палеты мм Кол-во труб в ширину Высота пачки мм Кол-во труб в высоту Длина трубы м Кол-во труб в пачке (шт) Кол-во труб в пачке (м/п) Вес пачки тн Кол-во пачек в палете (шт) Кол-во труб в палете (м/п) Вес палеты тн
30х30 1,5 1,31 560 14 360 18 6 252 1512 1,98 1 1512 1,98
30х30 2
1,70		 720 18 240 12 6 216 1296 2,2 1 1296 2,2
40х20 1,5 1,31 560 14 360 18 6 252 1512 1,98 1 1512 1,98
40х20 2 1,70 560 14 320 16 6 224 1344 2,28 1 1344 2,28
40х25 1,5 1,43 560 14 400 16 6 224 1344 1,92 1 1344 1,92
40х25 2 1,86 560 14 375 15 6 210 1260 2,34 1 1260 2,34
50х25 1,5 1,67 550 11 400 16 6 176 1056 1,76 1 1056 1,76
50х25		 2 2,17 550 11 375 15 6 165 990 2,15 1 990 2,15
40х40 1,5 1,78 560 14 480 12 6 168 1008 1,79 1 1008 1,79
40х40 2 2,33 560 14 480 12 6 168 1008 2,34 1 1008 2,34
40х40 3 3,36 560 14 320 8 6 112 672 2,26 1 672 2,26
50х50 2 2,96 550 11 500 10 6 110 660 1,95 1 660 1,95
50х50 3 4,31 550 11 450 9 6 99 594 2,56 1 594 2,56
50х50 4 5,56 550 11 250 5 6 55 330 1,84 2 660 3,67
60х40 1,5 2,25 540 9 480 12 6 108 648 1,45 1 648 1,45
60х40 2 2,96 540 9 480 12 6 108 648 1,92
1		 648 1,92
60х40 3 4,30 540 9 440 11 6 99 594 2,55 1 594 2,55
60х30 2 2,65 540 9 240 8 6 72 432 1,15 2 864 2,29
60х30 3 3,83 540 9 240 8 6 72 432 1,66 2 864 3,31
60х30 4 4,93 540 9 240 8 6 72 432 2,13 2 864 4,26
60х60 2 3,59 540 9 300 5 6 45 270 0,97 2 540 1,94
60х60 3 5,25 540 9 300 5 6 45 270 1,42 2 540 2,84
60х60 4 6,82 540 9 300 5 6 45 270 1,84 2 540 3,68
80х80 2 4,84 480 6 480 6 12 36 432 2,09 1 432 2,09
80х80 3 7,13 480 6 400 5 12 30 360 2,57 1 360 2,57
80х80 4 9,33 480 6 320 4 12 24 288 2,69 1 288 2,69
80х80 5 11,44 480 6 480 6 12 36 432 4,94 1 432 4,94
80х80 6 13,46 560 7 320 4 12 28
336		 4,52 1 336 4,52
80х80 8 16,36 560 7 240 3 12 21 252 4,12 1 252 4,12
80х40 2 3,59 560 7 520 13 6 91 546 1,96 1 546 1,96
80х40 3 5,25 560 7 360 9 6 63 378 1,98 1 378 1,98
80х40 4 6,82 560 7 280 7 6 49 294 2,01 2 588 4,02
80х60 2 4,22 480 6 480 8 12 48 576 2,43 1 576 2,43
80х60 3 6,19 480 6 360 6 12 36 432 2,67 1 432 2,67
80х60 4 8,07 480 6 240 4 12 24 288 2,32 1 288 2,32
100х50 2 4,53 500 5 500 10 12 50 600 2,71 1 600 2,71
100х50 3 6,66 500 5 350 7 12 35 420 2,8 1 420 2,8
100х50 4 8,70 500 5 250 5 12 25 300 2,61 1 300 2,61
100х100 2 6,10 600 6 600 6 12 36 432 2,64 1 432 2,64
100х100 3 9,02 500 5 400 4 12 20 240 2,16 1 240 2,16
100х100 4 11,84 500 5 400 4 12 20 240 2,84 1 240 2,84
100х100 5 14,58 500 5 600 6 12 30 360 5,25 1 360 5,25
100х100 6 17,22 600 6 400 4 12 24 288 4,96 1 288 4,96
100х100 8 21,39 600 6 300 3 12 18 216 4,62 1 216 4,62
100х100 10 26,91 600 6 200 2 12 12 144 3,88 1 144 3,88
120х120 3 10,84 600 5 600 5 12 25 300 3,25 1 300 3,25
120х120 4 14,25 600 5 600 5 12 25 300 4,28 1 25 4,28
120х120 4 14,25 600 5 360 3 12 15 180 2,57 1 15 2,57
120х120 5 17,55 600 5 360 3 12 15 180 3,16 1 15 3,16
120х120 6 20,99 600 5 480 4 12 20 240 5,04 1 240 5,04
120х120 8 26,41 600 5 360 3 12 15 180 4,75 1 180 4,75
120х120 10 33,19 600 5 240 2 12 10 120 3,98 1 120 3,98
140х140 4 16,87 560 4 560 4 12 16 192 3,24 1 192 3,24
140х140 5 20,86 560 4 560 4 12 16 192 4,01 1 192 4,01
140х140 6 24,76 560 4 560 4 12 16 192 4,75 1 192 4,75
140х140 8 31,43 560 4 420 3 12 12 144 4,53 1 144 4,53
140х140 10 39,47 560 4 280 2 12 8 96 3,79 1 96 3,79
150х150 4 18,01 600 4 600 4 12 16 192 3,46 1 192 3,46
150х150 5 22,26 600 4 600 4 12 16 192 4,27 1 192 4,27
150х150 6 26,40 600 4 600 4 12 16 192 5,07 1 192 5,07
150х150 8 33,95 600 4 450 3 12 12 144 4,89 1 144 4,89
150х150 10 42,61 600 4 300 2 12 8 96 4,09 1 96 4,09
160х160 4 19,27 480 3 480 3 12 9 108 2,08 1 108 2,08
160х160 5 23,83 480 3 480 3 12 9 108 2,57 1 108 2,57
160х160 6 28,29 480 3 480 3 12 9 108 3,06 1 108 3,06
160х160 8 36,46 480 3 480 3 12 9 108 3,94 1 108 3,94
160х160 10 45,75 480 3 480 3 12 9 108 4,94 1 108 4,94
180х180 5 26,97 540 3 540 3 12 9 108 2,91 1 108 2,91
180х180 6 32,05 540 3 540 3 12 9 108 3,46 1 108 3,46
180х180 8 41,48 540 3 540 3 12 9 108 4,48 1 108 4,48
180х180 10 52,03 540 3 360 2 12 6 72 3,75 1 72 3,75
200х200 5 29,81 600 3 600 3 12 9 108 3,22 1 108 3,22
200х200 6 35,82 600 3 600 3 12 9 108 3,87 1 108 3,87
200х200 8 46,51 600 3 600 3 12 9 108 5,02 1 108 5,02
200х200 10 56,96 600 3 400 2 12 6 72 4,101 1 72 4,20
120×80 3 8,96 600 5 640 8 12 40 480 4,30 1 480 4,30
120×80 4 11,73 600 5 560 7 12 35 420 4,93 1 420 4,93
120×80 5 14,41 600 5 480 6 12 30 360 5,19 1 360 5,19
120×80 6 16,98 600 5 400 5 12 25 300 5,09 1 300 5,09
160×120 4 16,63 480 3 480 4 12 12 144 2,40 1 144 2,40
160×120 5 20,69 480 3 480 4 12 12 144 2,98 1 144 2,98
160×120 6 24,58 480 3 480 4 12 12 144 3,54 1 144 3,54
200×160 5 26,97 600 3 640 4 12 12 144 3,88 1 144 3,88
200×160 6 32,05 600 3 640 4 12 12 144 4,62 1 144 4,62
200×160 8 41,48 600 3 480 3 12 9 108 4,48 1 108 4,48
200×120 4 19,27 600 3 600 5 12 15 180 3,47 1 180 3,47
200×120 5 23,83 600 3 600 5 12 15 180 4,29 1 180 4,29
200×120 6 28,29 600 3 600 5 12 15 180 5,09 1 180 5,09
180×140 4 19,27 540 3 560 4 12 12 144 2,77 1 144 2,77
180×140 5 23,83 540 3 560 4 12 12 144 3,43 1 144 3,43
180×140 6 28,29 540 3 560 4 12 12 144 4,07 1 144 4,07
180×140 8 36,46 540 3 560 4 12 12 144 5,25 1 144 5,25

Оставшиеся вопросы можно задать по телефону 8 800 200 68 21 или через форму связи ниже:

Форма обратной связи

Выбор профильной трубы для каркаса забора

Качественный забор должен обладать высокой прочностью и долговечностью. Его основа — это столбы и перекладины, и крайне важно правильно подобрать материал, который будет использован в строительстве. Но перед тем как приступить к работе, стоит разобраться, какие именно трубы вам нужны, в чём их отличие и как правильно рассчитать их необходимое количество.

Профильная квадратная труба – подходящий вариант для главных частей забора — столбов.

Столбы забора из профильной квадратной трубы — это несущий опорный элемент конструкции и располагаются, как правило, на удалении 2.5 м между собой. Возможно и большее расстояние (до 3 м), с условием, что выдержан одинаковый шаг между опорами.

1. Сечение профильной трубы

Обязательно нужно учесть размер сечения трубы. Наиболее оптимальный вариант — это труба сечением 60х60 мм. По стоимости это несколько дороже, чем использовать трубу с сечением 50х50 мм, но этот выбор обеспечит большую мощность и надёжность конструкции.

2. Толщина стенки

Одним из главных параметров профильной трубы является толщина стенки. Именно от неё зависит стоимость за 1 м/пог. Существует несколько типов профильной квадратной трубы, различаемых не только по внешнему сечению, но и по толщине стенок:

Столбы для будущего забора из трубы толщиной всего 1.5 мм могут оказаться чересчур хлипким и через несколько лет вам придется переделывать всю конструкцию заново. Чтобы избежать этого правильнее использовать трубу толщиной 2-3 мм. 3 мм профильная труба дороже, нежели 2-х мм, но позволяет сооружать более высокие конструкции с необходимым запасом прочности.

3. Длина

Высота столба напрямую зависит от высоты желаемого забора. Около 40% от общей длины трубы уйдет в грунт, а остальная часть будет являться столбом для забора. Так, если высота основания планируемого забора составляет 2 м, то, вам необходима длина в 3 м, т.к. необходимо углубить и забетонировать в грунт 80-120 см от общей длины. Постройка забора или ворот из профильной трубы очень универсальна, поскольку позволяет выбрать любую высоту.

4. Оцинкованная или нет?

В ассортименте нашего магазина металлопроката есть профильная оцинкованная труба 50х50 и 60х60 мм сечением 2 мм, которая не боится ржавчины и станет отличным выбором для тех, кто хочет, чтобы столбы были установлены, что называется, «на века». Правда и стоимость такой профильной трубы значительно выше, нежели простой стальной.

Прямоугольная профильная труба для перекладин

Для устройства перекладин идеально подойдет профильная прямоугольная труба сечением 40/20 мм. Толщину трубы правильнее выбрать 2 мм. Такая труба не намного дороже трубы толщиной 1.5 мм, но значительно выигрывает в мощности.

Используя трубы вышеуказанных параметров, вы получите массивный и прочный каркас для забора, который простоит много лет и может быть обшит по вашему предпочтению деревом, профлистом или металловагонкой. А для защиты конструкции от атмосферных осадков достаточно покрасить её «Грунт Эмалью» и установить пластиковые заглушки необходимого диаметра, которые также можно приобрести в нашем магазине металлопроката.

< ПредыдущаяСледующая >

Ворота из профильной трубы: размер, диаметр, расчет


Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

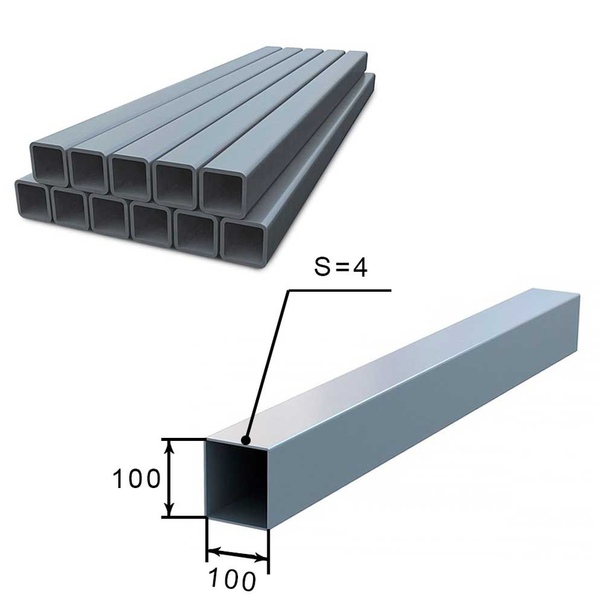

  1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
  2. Труба 50х50 мм – для изготовления каркаса ворот;
  3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
  4. Профлисты – для обшивки секций ворот;
  5. Саморезы для прикрепления элементов;
  6. Замки, петли и дополнительные детали для этого;
  7. Краска, грунтовка для металлических деталей;
  8. Ролики в случае запланированных откатных ворот.
Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.


Труба профильная 120, 140, 160, 180, 200 мм, труба 120х120, 140х140, 160х160

Сортамент профильных труб большого размера

АРЕХ METAL продает стальные профильные трубы больших размеров из углеродистых, низколегированных сталей, а также трубы с защитно-декоративными цинковыми покрытиями, нанесенными в заводских условиях:

  • профиль квадратный 120х120, 140х140, 160х160 мм
  • прямоугольные трубы 120, 140, 160, 180, 200 мм

Гнутые сварные профили квадратного и прямоугольного сечения ГОСТ 32045 предназначены для металлоконструкций и строительства каркасов общего назначения.

Применение и эксплуатационные качества

Профильные трубы 120, 140, 160, 180, 200 мм имеют следующие эксплуатационные качества:

  • стойкость к статическим и динамическим нагрузкам
  • высокие прочностные характеристики
  • легкость транспортировки и монтажа
  • обычная или высокая хладостойсть
  • повышенное сопротивление атмосферной коррозии
  • точность прокатки

Прокат очень востребован в высотном строительстве – для создания купольных конструкций, в качестве элементов ферм для большепролетных (длиной 18 — 24 метров) зданий и сооружений (мостовых, платформенных конструкций), ЛМК — легких металлоконструкций – крупных ангаров, складов, терминалов

Квадратные и прямоугольные профильные трубы 120 — 200 мм успешно применяют в качестве замены железобетонных колонн, деревянных балок, а также стальных балочных профилей, добиваясь снижение металлоемкости конструкции без потери прочности. Трубы прекрасно противостоят изгибающим нагрузкам, материал равномерно распределен по периметру проката

Трубы больших размеров (120, 140, 160, 180, 200 мм) широко используются для строительства свай и стальных колонн с заполнением бетона внутрь, для изготовления защитных кожухов — оболочки для прокладки трубопроводов.

Сопротивляемость продольному изгибу

Эти профили обладают большими радиусами инерции, кроме того, эти моменты инерции по оси х и у – одинаковы, поэтому они обладают очень хорошей устойчивостью и высокой сопротивляемостью продольному изгибу.

Рассмотрим пример для профилей по ГОСТ 30245-2012:

Размер профильной трубы оси Ix, Iy оси wx, wy оси ix, iy
Ш(профиля) х В(сечения) х Т(стенки), мм см4 см3 см
140х140х6 920 131,4 5,43
180х100х8 1309 145,5 6,47
200х200х12 4727 472,7 7,50
160х160х7 1569 196,1 6,27

Труба профильная — прайс-лист Мега Металл

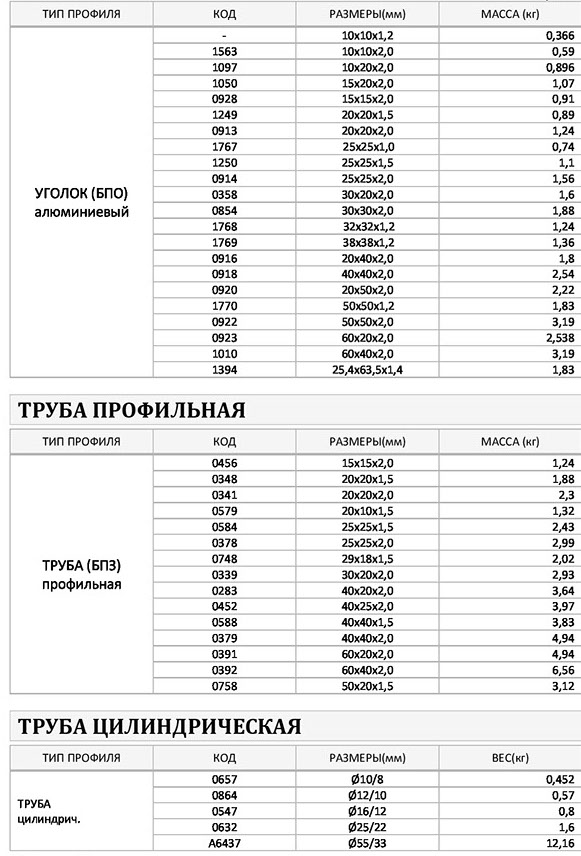

НаименованиеРазмерВес 1 м/шт (кг)Ед. изм.
Труба профильная 15х15х1,2 лежалая6м0,57т

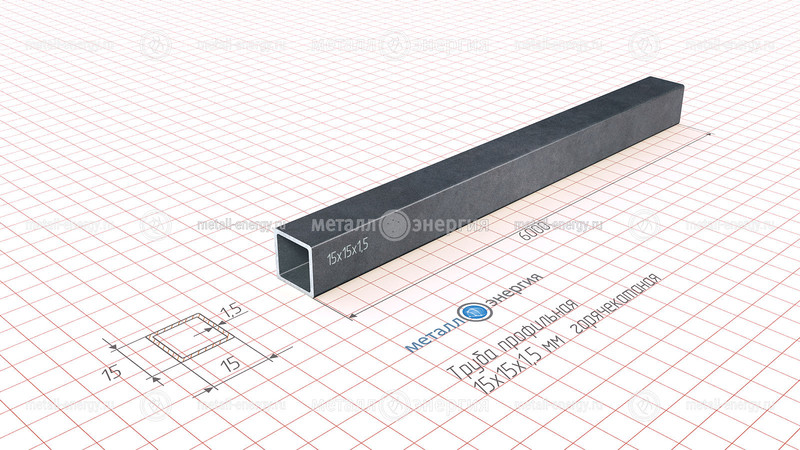

Труба профильная 15х15х1,56м0,63т
Труба профильная 20х20х1,56м0,87т
Труба профильная 20х20х26м1,1т
Труба профильная 25х25х1,56м1,1т
Труба профильная 25х25х26м1,41т
Труба профильная 30х20х26м1,41т
Труба профильная 30х30х1,56м1,33т
Труба профильная 30х30х1,5 лежалая6м1,4т
Труба профильная 30х30х26м1,71т
Труба профильная 30х30х36м2,46т
Труба профильная 40х20х1 лежалая6м0,92т
Труба профильная 40х20х1,56м1,34т
Труба профильная 40х20х26м1,71т
Труба профильная 40х20х36м2,45т
Труба профильная 40х25х1,56м1,45т
Труба профильная 40х25х26м1,87т
Труба профильная 40х25х2 лежалая6м1,87т
Труба профильная 40х25х36м2,8т
Труба профильная 40х40х1,56м1,81т
Труба профильная 40х40х26м2,35т
Труба профильная 40х40х36м3,38т
Труба профильная 50х25х1,5 6м6м1,72т
Труба профильная 50х25х26м2,2т
Труба профильная 50х25х36м3,15т
Труба профильная 50х40х36м3,9т
Труба профильная 50х50х1,56м2,27т
Труба профильная 50х50х26м3,01т
Труба профильная 50х50х36м4,33т
Труба профильная 50х50х46м5,57т
Труба профильная 50х50х512м6,74т
Труба профильная 60х30х26м2,7т
Труба профильная 60х30х36м3,85т
Труба профильная 60х40х26м3,02т
Труба профильная 60х40х2 лежалая6м3,05т
Труба профильная 60х40х2 оцинк.3,05т
Труба профильная 60х40х36м4,32т
Труба профильная 60х40х46м5,58т
Труба профильная 60х60х1,56м2,75т
Труба профильная 60х60х26м3,61т
Труба профильная 60х60х2 гнут.6м3,65т
Труба профильная 60х60х36м5,27т
Труба профильная 60х60х46м6,85т
Труба профильная 60х60х56м8,32т
Труба профильная 70х70х36м6,25т
Труба профильная 70х70х512м10,2т
Труба профильная 80х40х2 6м6м3,61т
Труба профильная 80х40х36м5,27т
Труба профильная 80х40х46м6,85т
Труба профильная 80х40х4 лежалая6м6,85т
Труба профильная 80х60х212м4,25т
Труба профильная 80х60х312м6,2т
Труба профильная 80х60х412м8,2т
Труба профильная 80х80х2 12м12м4,87т
Труба профильная 80х80х3 12м12м7,15т
Труба профильная 80х80х412м9,35т
Труба профильная 80х80х512м11,5т
Труба профильная 80х80х612м13,5т
Труба профильная 100х100х3 Ст. 312м9,04т
Труба профильная 100х100х4 12м12м11,85т
Труба профильная 100х100х512м14,6т
Труба профильная 100х50х212м4,54т
Труба профильная 100х50х312м6,67т
Труба профильная 100х50х412м8,75т
Труба профильная 100х50х4 лежалая12м8,7т
Труба профильная 100х50х512м10,7т
Труба профильная 100х60х412м9,33т
Труба профильная 100х60х512м11,68т
Труба профильная 120х120х3 12м12м10,92т
Труба профильная 120х120х412м14,4т
Труба профильная 120х120х512м17,76т
Труба профильная 120х120х612м21,1т
Труба профильная 120х120х812м27,3т
Труба профильная 140х140х412м16,9т
Труба профильная 140х60х612м17,4т
Труба профильная 150х100х4 Ст312м15т
Труба профильная 150х100х6 Ст312м21,9т
Труба профильная 160х160х412м19,4т
Труба профильная 160х160х612м28,5т
Труба профильная 160х80х512м17,7т

Лестница из профильной трубы своими руками: чертежи, расчет

Профильная стальная труба прямоугольного или квадратного сечения – металлопродукция, используемая для изготовления лестниц различных конструкций. Такие металлоизделия часто используются на дачах, в частных домах, офисах. Перед изготовлением лестницы из профильной трубы выбирают оптимальный вид и производят расчет элементов конструкции. Возможные варианты – маршевые (с одним или двумя маршами), винтовые, приставные.

Преимущества лестниц, изготовленных из профильной трубы

  • Трубы прямоугольного или квадратного профиля можно использовать для изготовления широкого перечня конструкций – стационарных или приставных.
  • Широкие возможности декора с использованием деревянных, стеклянных, полимерных материалов. Сам металлопрофиль можно окрасить современными составами, в том числе с эффектом «металлик».
  • Долговечность и высокая надежность при соблюдений правил проектирования, изготовления и эксплуатации.
  • Установка возможна как при строительстве дома, так и в уже эксплуатируемом помещении.

Особенности использования металлопрофиля

Использование стальных профтруб для изготовления лестниц требует соблюдения ряда условий.

  • Каркас из профильной трубы имеет достаточно большую массу, поэтому не рекомендуется увеличивать вес конструкции бетонными ступенями и металлическим заполнением ограждения. Для ступеней обычно используют древесные материалы, а для заполнения – решетки из полимеров.
  • Независимо от места расположения конструкции, все стальные элементы должны быть обработаны антикоррозионными составами.
  • Для соединения элементов используют болтовые соединения или сварку. Второй вариант является предпочтительным, благодаря более высокой надежности.
  • При изготовлении пожарных или аварийных лестниц предпринимают дополнительные меры по усилению.

Общие сведения по проектированию металлических лестниц из профильных труб

При расчете лестничных конструкций в обязательном порядке руководствуются нормативной документацией – ГОСТом 23120-2016 и СНиПами. В них принята следующая терминология:

  • Ступени – элементы, в состав которых входит проступь (горизонтальная часть) и опорный подступенок, расположенный вертикально.
  • Механизмы фиксации ступеней. Тетива – ступени вставляются в пазы, предусмотренные в боковых балках. Косоур – ступеньки крепятся на наклонную балку. Вертикальная труба – элемент винтовой модели, к которой ступени фиксируются спирально.
  • Перила. Удобный элемент, повышающий безопасность спуска и подъема. Может отсутствовать.

Внимание! Самыми популярными механизмами крепления ступеней являются тетивы и косоуры. По сочетанию прочности и компактности выигрывают косоуры, которые могут быть центральными или расположенными по краям ступеней при их ширине более 1,5 м.

Чертежи лестниц из профильных труб, изготавливаемых своими руками, разрабатывают на основании расчетов, в которых важны следующие параметры:

  • Уклон. Для жилых строений – 30-40°.
  • Число ступенек. Максимальное для одномаршевых – 18, двухмаршевых – 16 штук на марш.
  • Ширина площадки двухмаршевой конструкции. Должна быть не меньше ширины маршей.
  • Ширина проступи. Рекомендуется – 29 см +/-3 см.
  • Высота подступенка. Оптимально – 17 см, допускаемый диапазон – 14-20 см.
  • Ширина. Для лестницы, ведущей в частном доме на второй этаж, она должна быть не менее 0,8 м.

Расчет конструктивных элементов лестницы маршевого типа

Наиболее популярным вариантом среди стационарных моделей является маршевая лестница. К ним относятся металлоизделия, состоящие из одного или двух пролетов, которые между собой соединяются площадками.

Разновидности маршевых конструкций и области их использования:

  • Одномаршевые. Конструкции с небольшим наклоном устанавливаются в просторных помещениях или на входе в дом при наличии высокого цокольного этажа. В малогабаритных пространствах устанавливают модели с большим углом подъема. Обычно они востребованы для подъема на чердак или спуска в подвал. Пространство под лестницей может использоваться для устройства кладовой.
  • Двухмаршевые. Позволяют сэкономить площадь, особенно если ступени двух маршей расположены перпендикулярно друг другу вдоль смежных стен.

Проведем примерный расчет элементов одномаршевой конструкции на второй этаж при высоте этажа, равной 3,0 м. Рекомендуемая длина лестницы при такой высоте составляет 4,5-5,0 м. Принимаем размер проступи 30 см. Рекомендуемая сумма проступи и подступенка – 46 см, то есть высота подступенка в этом случае равна 16 см. Разделив высоту комнаты на высоту подступенка, получаем количество ступеней 300/16=18,6 шт. Рекомендуемое максимальное число ступеней для одномаршевой лестницы – 18, поэтому высоту подступенков следует немного увеличить.

Разновидности косоуров для маршевой лестницы

Стальная профильная труба – прекрасный вариант для изготовления косоуров при устройстве лестницы своими руками. Оптимальную конструкцию косоура выбирают в зависимости от запланированного бюджета, габаритов лестницы и запланированных нагрузок. Возможные варианты:

  • Каркас на центральном косоуре, представляющем собой прямую трубу – наиболее экономный и простой в изготовлении вариант. Размер сечения трубного профиля – 100х50 мм.
  • Каркас на центральном ломаном косоуре, имеющем форму ступеней. Более сложен в изготовлении, поскольку собирается сваркой из отдельных элементов профиля. Для такого варианта обычно используют профильную трубу сечением 80х60 мм. К косоуру могут привариваться каркасы для ступеней.
  • Для изготовления ступеней крупногабаритных конструкций, при запланированных высоких нагрузках или из эстетических соображений сваривают боковые косоуры.

Для расчета требуемого количества профильной трубы и других материалов, используемых при изготовлении металлических лестничных конструкций, удобно пользоваться онлайн-калькуляторами.

Труба какого размера лучше всего подходит для CIPP? — Что такое CIPP?

Размер трубы для CIPP — это двусторонний вопрос. С одной стороны, CIPP может обрабатывать трубы самых разных форм и размеров. С другой стороны, CIPP особенно эффективен для длинных труб с множеством боковых соединений. Благодаря небольшому количеству побочных эффектов из-за размера трубы CIPP представляет собой гибкое решение для многих потребностей в ремонте и замене труб.

Некоторые трубы слишком велики или слишком малы

CIPP имеет широкий диапазон эффективности.CIPP может эффективно использоваться в трубах диаметром всего четыре дюйма. Верхний конец обычно размещаемых труб CIPP имеет диаметр 110-120 дюймов. Это делает его достаточно большим, чтобы с одинаковой легкостью справиться с профессиональной водопропускной трубой или обычной канализационной трубой офисного здания. Существуют трубы как меньшего размера, так и большего размера, чем эффективный диапазон CIPP, но даже коммерческие строители будут иметь дело с любым из них лишь в редких случаях.

Длинные трубы делают CIPP более привлекательным

Поскольку CIPP подходит для труб многих диаметров, другой проблемой становится длина. Плетеные волокна, впитывающие смолу и составляющие основу вашей новой трубы, могут быть изготовлены необходимой вам длины. CIPP можно использовать для краткосрочного ремонта, для которого не стоит рыть траншею. С другой стороны, CIPP также отлично подходит для тех длинных труб, которые проходят под множеством неудобных предметов. Когда вы используете CIPP, вам не нужно беспокоиться о том, чтобы выкопать подъездную дорожку или свести на нет годы работы по благоустройству территории. Короткие точки доступа требуют гораздо меньше усилий, чем рытье огромной траншеи. Чем длиннее труба, которую вы заменяете, тем больше вы выиграете, применив метод CIPP.

Многие боковые соединения делают CIPP более практичным.

Боковые соединения — простая задача с CIPP. Удаленная резка с помощью роботизированной насадки упрощает присоединение к обширной сети труб. Многие опасения по поводу CIPP связаны с опасением, что будет сложно вставить одну трубу CIPP в сеть традиционных труб. Правда гораздо более обнадеживающая. Точно так же, как размер трубы для CIPP не имеет большого значения, количество имеющихся у вас отводов не влияет на эффективность этого метода ремонта и замены трубы.

Никаких побочных эффектов размера

Если вы используете CIPP на трубе в нижнем конце диапазона диаметров, не беспокойтесь. CIPP не сильно снижает поток в ваших трубах. Вы сможете испытать тот же поток и давление, к которым привыкли. Хотя отвержденная на месте труба немного меньше, чем ее основная труба, эта разница незначительна. Обычно нет никаких заметных изменений, идет ли по трубе воду или отводит воду, сточные воды и дренаж. Размер трубы для ремонта CIPP практически не изменится.

Размер трубы для CIPP может сильно различаться. Вы можете использовать CIPP на тридцатифутовой трубе диаметром сто дюймов и на десятифутовой трубе диаметром всего пять дюймов. В целом, однако, чем длиннее труба, которую вы заменяете, тем больше пользы вы получаете, избегая траншеи. В Advance Pipe Repair мы обслуживаем множество рынков, от крупных коммерческих компаний до зарегистрированных поставщиков.

Разница | Имперские и метрические единицы ПВХ

Несмотря на то, что во всем мире существуют различные стандарты, регулирующие размер готовых изделий из ПВХ, размеры пластиковых труб в Великобритании измеряются двумя способами:

• Метрическая система , также называемая миллиметрами (мм) и
• английская система мер , также называемая дюймом (“).

Наружный диаметр трубы всегда остается постоянным, независимо от системы измерения, это отверстие (центр трубы), которое изменяется в зависимости от толщины стенки, что напрямую зависит от номинального давления.

В чем разница между имперскими и метрическими системами в мире труб?

С точки зрения методов соединения, прочности и химической стойкости — и британские, и метрические системы напорных трубопроводов абсолютно одинаковы. .Нет никаких различий в функциональности и производительности, поскольку для обоих используется одно и то же ПВХ-сырье. Разница не в составе материала, а в обозначении размера и стандартах производства.

Метрическая система при производстве труб из ПВХ

Метрическая система является более современной из двух форм измерения, использующей такие измерения, как миллиметры, сантиметры, метры и т. Д.

Эта система широко используется в Европе, и становится все более популярной в Великобритании.В трубной промышленности размеры всегда указываются с использованием внешнего диаметра (O.D) трубы, например 20 мм OD PVC PN16 = 20 мм OD x 17 мм ID (1,5 мм вес).

Имперская система в производстве труб из ПВХ

Имперская система намного старше метрической системы и хорошо зарекомендовала себя в UK и USA .

В имперской системе используются такие измерения, как дюймы, футы и ярды.Размеры всегда указаны с использованием номинального диаметра (N.B) трубы. В британской системе привязки размеров используются неспецифические размеры для различения размеров. Это связано с историческими размерами стальных труб и не изменилось с ростом популярности ПВХ.

Нет корреляции между эталонным размером трубы и фактическим физическим размером трубы, например 1/2 дюйма N.B * ПВХ класс E = 21,4 мм OD x Внутренний диаметр 18 мм * (1,7 мм вес) * 1/2 дюйма N.B * = 12,5 мм .

Как показано выше, нет корреляции между указанным размером в полдюйма (12,5 мм) и фактическим размером трубы (18 мм).

Хотя обе системы можно взаимозаменять, используя ряд переходных фитингов, таких как дюймовые / метрические переходные гнезда и дюймовые / метрические переходные соединения, это не обычная практика.

Фитинги с метрической и дюймовой резьбой подходят как для

Резьбовые фитинги из ПВХ подходят для напорных трубопроводных систем с метрической и британской системой мер, поскольку они по сути одинаковы.

Фитинги

всегда поставляются в единицах измерения дюймовые / дюймовые, то есть в системах трубопроводов не существует фитингов с резьбой в метрических / миллиметровых единицах, что позволяет легко переходить от одной системы к другой.

Мы четко определили это, указав метрические и британские размеры в нашем каталоге пластиковых трубных фитингов и на нашем веб-сайте.

дюймовые и метрические размеры труб

Взгляните на наши единицы измерения прибл.Таблица сравнения размеров ниже.

Всегда получайте профессиональную консультацию

Если вы хотите узнать больше, почему бы не обратиться за профессиональной консультацией к нашей команде опытных экспертов? Когда дело касается трубопроводных систем, всегда лучше перестраховаться, чем сожалеть.

Если вы все еще не уверены, установлена ​​ли у вас подходящая система, или вам нужен простой совет по поводу ваших требований к измерениям, позвоните нам сегодня. Кроме того, вы можете связаться с нами на нашей странице контактов или написать нам по электронной почте на Send Mail

.

Какой ПВХ мы предлагаем?

Мы гордимся тем, что поставляем системы напорных труб из ПВХ высшего качества как в метрических, так и в английских единицах измерения. Наш обширный ассортимент продукции включает:

• Трубы
• Арматура
• Клапаны
• Фланцы
• Аксессуары

Наши продукты могут использоваться в широком спектре базовых приложений, от простых садовых водопроводов до крупных проектов в различных отраслях промышленности, включая:

• Промышленные предприятия
• Рыбные фермы
• Тематические парки
• Пищевые фабрики
• Аквариумы
• Очистка воды и сточных вод
• Бассейны
• Водные элементы
• Пивоварни
• Зоопарк
• Производители

Размеры труб из ПВХ в Великобритании измеряются в метрических или английских единицах измерения, поэтому здесь, в epco, вы можете быть уверены, что мы сможем удовлетворить все ваши потребности в ПВХ.

Дата: 22 августа 2019 г.

Поделиться этим постом

MP & Associates: PIPE-FLO Professional


ТРУБА-ФЛО Профессиональная

PIPE-FLO Professional — это программное обеспечение премиум-класса для управления потоками жидкости, предназначенное для design , analysis и для устранения неполадок новых или существующих систем трубопроводов для жидкости. PIPE-FLO Professional позволяет рисовать систему трубопроводов, проектировать отдельные трубопроводы, рассчитывать давление и скорость потока, выбирать насосы, регулирующие клапаны и расходомеры. PIPE-FLO Professional использует таблицы инженерных данных на диске для поиска общих проектных данных для свойств жидкости, размеров труб и коэффициентов клапана.

  • Нарисуйте свою систему, используя формат технологической карты без ограничений по размеру
  • Проектирование трубопроводов с использованием электронных таблиц данных труб, клапанов и жидкости
  • Выберите насосы , используя электронные каталоги производителей
  • Визуализируйте , как различные трубопроводы, компоненты, насосы и элементы управления работают как система
  • Устранение неполадок системы для выявления, изоляции и исправления проблемных областей
«PIPE-FLO Professional объединяет концепции гидравлических систем от трубопроводов до насосов и устройств управления. Это дает мне системный подход к анализу трубопроводов без использования двух или трех разных инструментов. С помощью PIPE-FLO Professional я могу напрямую видеть свои результаты, быстро изменять систему и легко выполнять несколько типов анализа «что, если» ».
Джим Винсон, Ром энд Хаас

С PIPE-FLO Professional вы можете:

ДИЗАЙН — Без ограничений размера программы! FLO-Sheet позволяет рисовать вашу систему с помощью простых в использовании инструментов рисования, подобных САПР, в знакомом формате технологической карты.Чтобы изменить трубопроводы, насосы и компоненты, просто наведите указатель мыши, щелкните мышью и внесите практически любые изменения! Давление и скорость потока, превышающие заданные вами пределы, выделены на листе FLO, чтобы привлечь ваше внимание к потенциальным проблемам. В дополнение к просмотру большого изображения вы можете использовать функции панорамирования и масштабирования , чтобы сосредоточиться на более мелких деталях.


Щелкните изображение, чтобы просмотреть технологическую схему


Щелкните изображение, чтобы просмотреть характеристику насоса

 АНАЛИЗ — Посмотрите, как детали работают вместе! PIPE-FLO Professional показывает, как различные компоненты работают в вашей новой или существующей системе трубопроводов, позволяя вам визуализировать, как работает ваша система.Используя электронные каталоги производителей, вы сможете выбрать наиболее эффективный насос или регулирующий клапан для вашей системы, таким образом минимизируя ваши эксплуатационные расходы.
УСТРАНЕНИЕ НЕПОЛАДОК — Оцените всю систему! При поиске и устранении неисправностей в проекте трубопровода у вас должна быть возможность посмотреть на всю систему, чтобы определить и изолировать проблемные области. В отличие от других программ проектирования трубопроводов, представленных сегодня на рынке, PIPE-FLO Professional дает вам возможность оценить работу всей вашей системы, включая насосы, регулирующие клапаны и другие компоненты.PIPE-FLO Professional — единственная программа, которая позволяет устранять проблемы с помощью электронных каталогов реальных производителей.


Щелкните, чтобы просмотреть компоненты в системе

Узнайте размер трубы, прежде чем начинать проект: удобное руководство

Часто, сталкиваясь с трубами различного диаметра, даже опытный сантехник может запутаться в том, каков точный размер водопровода.Излишне говорить, что это даже большая проблема для типичного домовладельца. Конечно, проблема усложняется, когда трубы расположены в ограниченном или труднодоступном месте. Угадывание неправильного размера трубы может потребовать ненужных затрат, а также разочаровать. Очень простой инструмент, называемый штангенциркулем, и таблица балканских трубок (см. Ниже) могут избавить вас от многих неприятностей.

Штангенциркуль — простой в использовании инструмент

Штангенциркуль — простой в использовании и точный инструмент.Это не требует специальной тренировки навыков, и многие версии фактически давали электронное считывание. Знать размер трубы, которую вы измеряете, становится легко и точно, когда Балканская диаграмма труб сочетается с штангенциркулем. Многие версии штангенциркуля стоят менее 10 долларов. Для измерения наружного диаметра водопровода рекомендуется штангенциркуль. Это потому, что штангенциркуль точен, а при определенных обстоятельствах только ваш глаз может сыграть с вами злую шутку.

Инструмент для измерения размера трубы

Материал трубы влияет на внешний диаметр каждой трубы

Также обратите внимание, что вы должны знать материал, из которого изготовлена ​​труба, которую вы измеряете. Это связано с тем, что трубы из разных материалов имеют разную толщину стенок. Вот почему все представители на Балканах имеют как инструмент, так и диаграмму. Иногда возникает ситуация, когда человек сталкивается с несколькими разными трубами, и часто в ограниченном пространстве. Правильное оснащение означает оценку по пунктам, а также исправление заказов на работу.

Знание размера трубы может сбивать с толку и усложнять

Используйте балканскую диаграмму трубы, чтобы узнать размер трубы

Приведенная ниже таблица очень проста в использовании, ее можно загрузить или отправить вам по электронной почте.Повторюсь, может сбить с толку узнать точный размер трубы просто на глаз. Плохое освещение и сомнительная доступность могут привести к ошибкам. Эти ошибки могут привести к покупке материала неправильного размера или даже к неправильным заказам на работу. В худшем случае это может означать разборку вашей водопроводной линии с прерыванием обслуживания только для того, чтобы обнаружить, что размер трубы отличается от ожидаемого,

Еще один полезный совет по определению размера трубы

Многие компоненты вашей водопроводной системы, даже ответвления, будут иметь регулирующие клапаны. Размер каждого клапана в водопроводной системе указан на корпусе клапана. Это также верный способ узнать размер самой трубы. Однако вы должны убедиться, что между клапаном и самим трубопроводом нет редуктора или усилителя. В других случаях размер трубы может быть отпечатан на самой трубе. Это часто случается с медными трубками L-типа.

Размер клапана всегда указан на корпусе клапана

Позвоните специалисту, чтобы узнать точный размер трубы

Как и многие другие сантехнические задачи, которые могут показаться простыми, вы должны знать свой уровень квалификации.Даже простые сантехнические работы могут перерасти в гораздо более сложные дела, чем предполагалось. Всякий раз, когда требуется работа с вашим водопроводом, рекомендуется вызвать лицензированного специалиста-сантехника. Это еще более верно, когда работа связана с вашим водопроводом, который соединяется с улицей.

Как и ваша внутренняя сантехника, проверенный и лицензированный подрядчик по водопроводу точно знает, какой размер линии требуется вашей собственности. Это включает в себя не только информацию о размере трубы существующей линии, но и фактическую потребность в вашей текущей водопроводной системе.С годами в ваш дом или здание могли быть добавлены сантехника. В некоторых случаях размер исходной водопроводной линии мог быть даже заниженным.

Balkan — это «команда, которой вы доверяете»

Специалисты Balkan Sewer And Water Main Service квалифицированно рассчитают трубы подходящего размера, которые требуются вашей собственности. Они также будут следить за тем, чтобы размер соответствовал требованиям кода. Для этого Balkan внимательно рассмотрит все аспекты установки вашей водопроводной сети.Учитывается даже длина участка трубы. Все это приведет к обеспечению надлежащего потока воды, надлежащего давления воды и длительной установки. Помните, что на все работы по замене на Балканах дается 10-летняя безусловная гарантия. Спустя почти 70 лет и более 70 000 довольных клиентов, Balkan стала «командой, которой вы доверяете».

Телескопическая труба и труба

Телескопическая труба и труба

Телескопическая труба и трубка

См. Труба, Труба и кабелепровод для получения дополнительной информации.

Производители труб, труб, EMT и болтов не собрались вместе и очень помогли нам, когда дело доходит до телескопирования их продукты друг в друге. Это обзор лишь части того, что доступно, но охватывает более легкодоступные материалы.

OD = внешний диаметр
ID = внутренний диаметр

СТАЛЬНЫЕ, АЛЮМИНИЕВЫЕ и ПВХ ТРУБЫ всегда имеют одинаковый внешний диаметр независимо от толщины стенки / графика.
ТРУБА имеет наружный диаметр больше НОМИНАЛЬНОГО РАЗМЕРА.
ГРАФИК ТРУБ / Skd. относится к толщине стенки (5,10,20,40,80 и 160)
Труба ПВХ также рассчитана на давление.
ТРУБКА всегда имеет одинаковый наружный диаметр независимо от толщины стенки. ID = OD минус 2 раза толщина стенки.
Большинство телескопов с квадратными перфорированными квадратными стальными трубками и бывают разных размеров.

Тип Измерение (все единицы в дюймах)
Номинальная труба или труба Размер 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 3
Наружный диаметр всей трубы.54 .675. 840 1.050 1,315 1,660 1.900 2,375 3,5
Водопроводная труба Skd 40 ID,364 .493 .622. 824 1,049 1,380 1.610 2,067 2. 469
Водопроводная труба Skd 80 ID .302,423,546,742. 957 1,278 1,5 1,939
Труба ПВХ 125 # ID.935 1,525
Труба ПВХ 200 # ID .915 1,175
Труба ПВХ Skd 40 ID.354 .483 .602 .804 1,029 1,59 2,047 3,042
ПВХ труба Skd 80 ID. 288. 407,546,724 .935 1,256 1.476 1,913 2.864

Ниппели ПВХ Skd 80 ID
(Соски Skd. 80)

 .302,423,55,74. 957 1,278 1,5 1,939 2,90
ПВХ муфта OD (Прибл.) 1.075 1,275 1,605 1,970 2,25 2,735
Номинальный EMT Elec. Размер кабелепровода 1/2 3/4 1 1 1/4 1 1/2 2
EMT Elec. Трубопровод OD,71 .92 1,16 1,51 1,74 2,2
EMT Elec. Трубопровод ID .615. 824 1.050
Номинальная квасцовая трубка Размер 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
Квасцы, внешний диаметр.25,375,5,75 1,0 1,25 1,5 2
Квасц. Туба .035 Стена ID,18 3,05,43,68,93 1,18 1,43 1,93
Квасцы.Трубка .049 Стена ID,15. 277. 402 .652 .902 1,152 1,402 1,902
Квасц. Туба .065 Стена ID,12. 245,37,62 0,87 1,12 1.37 1,87
Номинальная медная вода Размер трубы 1/4 3/8 1/2 5/8 3/4 1 1 1/4 1 1/2
Медная водопроводная труба OD,375. 5 .625,75. 875 1,125 1,375 1,625
Медная водопроводная труба «L» ID,315,44. 545 .666 0,785 1,025 1,265 1,505
Медная водопроводная труба «К» ID.305. 402,527 .652,745 .995 1,245 1,481
Дорого, но можно сделать воротники. Прекрасно получается на токарном станке. Не истирает алюминий
Номинальный оцинкованный Размер трубы забора (дешевый) 1 3/8 1 5/8 1 7/8 2 3/4
Эквивалентная труба Размер 1. 0 1,25 1,5 2,0
Труба ограждения OD (Прибл.) 1,375 1,625 1,875 2,375
Грубый ID (прибл.) 1,237 1,487 1,737 2,237
Размер болта 10/32 1/4 5/16 3/8 1/2 9/16 5/8 3/4 7/8 1
Фактический наружный диаметр болта. 185. 244 .307,369, 495 .620,745 0,87 .995
Среднее магазинные болты. Не прецизионные болты точно рассчитанного размера. 5/1000 может свободно входить в короткую деталь фитинга. меньший внешний диаметр, чем у обычных гаек.

ПРИМЕЧАНИЯ
Все размеры ЕМТ телескопические, но немного небрежные.Две компрессионные муфты EMT могут быть соединены для получения регулируемого телескопического фитинга. Токарный станок полезен, но шлифовальный станок, напильник и некоторая работа объединят их вместе. Если вы положите термоусадочная трубка на конце меньшей трубки, пригонка может быть очень хорошей. Слои ленты также могут работать, но могут застрять, если распутаются. Если найдете готовую муфту что телескопы, пожалуйста, дайте мне знать. Я поделюсь этим.

ПВХ, который изготавливается с разными идентификаторами, дает много возможностей для изготовления рукава.

1/2 «PVC Skd. 80 (ниппели) с продольный пропил проскользнет в 3/4 EMT и довольно плотно прилегает для 1/2 дюйма болт или стержень с резьбой.

Лопастные насадки по дереву можно шлифовать до ЕМТ и размеров труб для растачивания дерева и пластика. Убедитесь, что они сужаются меньше от режущего кончика, как и изначально. Вы можете крутить их в электродрель против ленточной шлифовальной машины, чтобы уменьшить их размер. Продолжить сверление дырки, прежде чем снимать слишком много металла.ПРИМЕЧАНИЯ
Все размеры ЕМТ телескопические, но немного небрежные. Две компрессионные муфты EMT могут быть соединены для получения регулируемого телескопического фитинга. Токарный станок полезен, но шлифовальный станок, напильник и некоторая работа объединят их вместе. Если вы положите термоусадочная трубка на конце меньшей трубки, пригонка может быть очень хорошей. Слои ленты также могут работать, но могут застрять, если распутаются. Если найдете готовую муфту что телескопы, пожалуйста, дайте мне знать. Я поделюсь этим.

ПВХ, который производится с множеством различных идентификаторов, делает возможным множество возможностей сделать рукава.

1/2 «PVC Sked. 80 (ниппели) При продольном пропиле проскользнет до 3/4 EMT и довольно плотно прилегает к Болт 1/2 дюйма или стержень с резьбой.

Лопастные насадки по дереву можно шлифовать до ЕМТ и размеров труб для растачивания дерева и пластика. Убедитесь, что они сужаются меньше от режущего кончика, как и изначально. Вы можете крутить их в электродрель против ленточной шлифовальной машины, чтобы уменьшить их размер.Продолжить сверление дырки, прежде чем снимать слишком много металла. См. Изготовление самодельного оборудования для захвата

Лопастные насадки для уменьшения: 3/4 дюйма для 1/2 «EMT, 15/16» для 3/4 «EMT, 1-1 / 2» для 1 «EMT

3/8 «-16 гаек можно нажимать в гайки 1/2 «ЕМТ и 1/2» -13 гайки можно вдавить в ЕМТ 3/4 «. Пространство две гайки раздвинуты для большей устойчивости. Ударьте молотком по концу EMT, чтобы удерживать гайку. в конце ЕМТ. Если вы используете левую резьбу, вы можете сделать свои талрепы. если припаять гайки на место.Не вдыхайте пары цинка от оцинкованной EMT или водопроводная труба при сварке или пайке.

Лопастные насадки для уменьшения: 3/4 дюйма для 1/2 «EMT, 15/16» для 3/4 «EMT, 1-1 / 2» для 1 «EMT

© Copyright 1999-2004 Рон Декстер. Все права защищены.

О компании Pro-Pipe | Pro Pipe

Доверие Pro-Pipe для ваших потребностей в ливневой и канализационной инфраструктуре

С 1992 года Pro-Pipe является признанным лидером в области инспектирования, оценки, восстановления и предотвращения поперечного ствола инфраструктуры ливневых и канализационных сетей.

Кто мы? Pro-Pipe — это:

  • Во главе с признанными, ориентированными на клиента ветеранами отрасли со страстью к безопасности
  • Отвечает за одну из крупнейших в стране самых современных систем замкнутого телевидения (CCTV) и парк Hydrovac
  • Промышленность лидер в области предотвращения и контроля поперечного ствола в газовой, волоконно-оптической и телекоммуникационной отраслях, использующий передовые технологические решения
  • Самый опытный оператор систем видеонаблюдения NASSCO PACP / MACP / LACP в отрасли
  • Строгая культура безопасности для защиты персонал, бригады и население в целом
  • Хорошо капитализированы, чтобы позволить приобретение оборудования в любой момент
  • С энтузиазмом относятся к развитию нашей команды, предоставляя обширную внутреннюю программу обучения, включая перекрестное обучение для всех элементов наших трубопроводных услуг
  • Квалифицированный специалист по обеспечению внутреннего видеонаблюдения и техническому обслуживанию автомобилей во всех наших филиалах

Building a Stro ng и безопасная инфраструктура более 25 лет

Pro-Pipe, Inc.(ранее известная как Hoffman Southwest Corp.) — калифорнийская корпорация со штаб-квартирой в Ирвине, штат Калифорния, которая была основана в 1947 году и зарегистрирована в 1972 году. В 1992 году компания Hoffman Southwest создала свое подразделение Professional Pipe Services («Pro-Pipe»), которое специализируется на инспекция, техническое обслуживание и восстановление инфраструктуры сточных вод, а также предоставление услуг и решений для обработки данных для предотвращения и проверки поперечных стволов.

Сегодня компания Pro-Pipe принадлежит National Underground Group, Inc.Помимо Pro-Pipe, National Underground Group владеет и управляет Tri-State Utilities, специализируясь на прокладке труб на месте, Accumark и Benchmark, специализируясь на поиске и картировании инженерных сетей, и Pipe Vision, специализируясь на проверке инфраструктуры сточных вод. . National Underground Group имеет 11 офисов в восьми штатах, которые могут предоставлять как региональные, так и национальные услуги и программы подземной инфраструктуры.

С момента своего основания компания Pro-Pipe предоставляет услуги видеонаблюдения, очистки и восстановления канализационных труб различных размеров.Мы выросли и стали одной из крупнейших компаний по контролю систем видеонаблюдения в стране и признанным лидером коммунальных компаний в области выявления и предотвращения поперечных отверстий в боковых канализационных трубопроводах. Pro-Pipe ориентирован на долгосрочную приверженность качеству услуг, предоставляемых владельцам коммунальных предприятий, государственным учреждениям и муниципалитетам, инжиниринговым компаниям и компаниям, занимающимся строительством инфраструктуры.

Стремление к достижению нашей цели по созданию безвредных рабочих мест и безопасной инфраструктуры сточных вод в наших сообществах

Pro-Pipe основывается на сильной культуре безопасности с тщательно спланированными процессами, политиками и программами безопасности в соответствии с требованиями штата, федеральными и OSHA .Наши процессы включают сертифицированное обучение персонала; разработка анализов безопасности труда; программы обучения водителей и управления автопарком; OSHA 10-часовые и 40-часовые федеральные курсы; Обучение строительству Cal / OSHA; а также создание и развитие программ безопасности, необходимых для Pro-Pipe для создания безопасной рабочей среды для сотрудников, населения и всех организаций, где выполняется работа.

Компания очень серьезно относится к безопасности. Мы проводим ежеквартальные, ежемесячные и ежедневные встречи по безопасности. Ежеквартальные встречи проводятся на уровне исполнительного руководства для рассмотрения тенденций, заявлений об инцидентах, причин / предотвращения инцидентов, а также того, что может быть реализовано на основе политики и процедурного процесса для дальнейшего повышения культуры безопасности.Старшие менеджеры (которые составляют наш комитет по корпоративной безопасности) встречаются ежемесячно для планирования и реализации инициатив, раскрытых во время встреч с руководителями. Каждое отделение собирается ежемесячно и ежедневно на собрания по безопасности. Работая с Pro-Pipe, вы можете быть уверены, что являетесь партнером компании, которая ставит безопасность на первое место.

Размер и расширение газовых труб — все сделано правильно!

Калибровка и развертывание труб — все сделано правильно!

от 2 апреля 2020 г.

Когда дело доходит до установки новой системы трубопровода для природного газа, одним из наиболее важных факторов, которые следует учитывать с точки зрения производительности и безопасности природного газа, является размер используемого трубопровода.В этом случае один размер абсолютно не подходит всем!

Важность правильного выбора размеров газовой трубы.

Размер трубы определяет количество газа, которое может пройти через нее. Газовые трубы должны быть достаточно большими, чтобы обеспечить прохождение через них достаточного количества газа — так как газовые линии меньшего диаметра вызовут неполное сгорание — но не настолько большими, чтобы давление газа было недостаточно высоким для удовлетворения требований приборов.

Каждый прибор имеет минимальную потребляемую мощность в британских тепловых единицах (BTU) в час, а размеры трубопроводов должны обеспечивать подачу топлива, достаточного для одновременной работы всех приборов.Из-за требований к давлению газа и размерам газовых труб для некоторых более крупных устройств, таких как газовые плиты или обогреватели для бассейнов, часто требуются выделенные линии подачи газа от источника или счетчика. Об этом следует помнить при покупке нового газового прибора.

Примечание. Утечки природного газа могут быть смертельными. Одним из распространенных побочных продуктов неполного сгорания является окись углерода. Вы можете защитить свою семью, установив в доме детекторы угарного газа или купив детекторы природного газа, если вас беспокоит утечка природного газа .

Как определить правильный размер газопровода для использования.

Газовый кодекс США содержит таблицы размеров газовых труб и информацию, которая должна использоваться для определения размеров большинства газовых систем. Чтобы использовать правильную таблицу размеров газопровода в Газовом кодексе, вам необходимо знать давление газа в точке доставки. Позвонить поставщику газа — это самый быстрый способ проверить давление газа на счетчике. Большинство систем жилых зданий получают газ под давлением до 1/2 фунта на квадратный дюйм (psi) или меньше, и, учитывая, что большинство газовых приборов работают с давлением 1/4 фунта (psi), этого более чем достаточно.

Тип и размер трубы, которую вы используете, будет зависеть от количества БТЕ, которое вам необходимо доставить на место. Трубы разного размера имеют разные функции. Например, по меньшим и более коротким трубам природный газ подается к приборам, где давление должно быть хорошим.

При проведении расчетов необходимо учитывать следующие важные факторы:

  • Номинальный размер трубы для природного газа на самом деле является внешним размером. Обычно он используется в качестве эталона для трубы, хотя внутренний размер трубы меньше.Большинство труб для природного газа доступны с номинальным размером четыре дюйма, хотя вы можете получить трубу до восьми дюймов в диаметре.
  • Длина трубы будет иметь большое влияние на количество газа, которое может пройти через нее. Чем длиннее труба, тем меньше расход природного газа. Например, если номинальный размер трубы составляет один дюйм, расход будет 547 БТЕ для трубы длиной 10 футов, но только 100 единиц для трубы длиной 300 футов.

Что такое расширение газовых труб и почему это так важно?

Обеспечение правильного размера используемой трубы важно, так же как и расширение газовой трубы.

На простейшем уровне развертывание — это процесс удаления заусенцев изнутри трубы для уменьшения возможности неполного сгорания, которое, как упоминалось выше, может привести к потенциальной утечке монооксида углерода. Заусенец — это выступающий край или небольшой кусок материала, который остается прикрепленным к заготовке после процесса модификации. Это может значительно уменьшить поток газа к приборам, даже если используется трубопровод правильного размера.

Если вы устанавливаете газовые трубы самостоятельно, этот шаг нельзя пропускать.В RP Gas Piping мы уделяем дополнительное время расширению труб, но менее уважаемые монтажники могут этого не делать, и вы никогда об этом не узнаете! Это лишь одна из причин, по которой вы можете доверять RP Gas Piping.

Расширение также может быть гораздо более сложной процедурой, которая выводит простую технику удаления излишков материала на совершенно другой уровень! Расширение труб — это также метод бестраншейной замены труб, используемый для удаления старых подземных газопроводов при одновременной прокладке новых трубопроводов.

Здесь используется такое же оборудование, как показано на изображении выше, но в гораздо большем масштабе! Специализированное оборудование позволяет новой трубе разрушить старый основной трубопровод.Развертка прикрепляется к головке новой трубы и проходит через основную трубу, при этом разрушая основную трубу.

Фрагменты тонко измельчаются во время процесса и смешиваются с бентонитовым буровым раствором для создания суспензии, которую удаляют с помощью вакуумного экскаваторного насоса, обеспечивая чистую установку новых трубопроводов.

Развертывание трубы и разрыв трубы

Развертывание трубы и разрыв трубы — очень похожие процессы с несколькими ключевыми отличиями:

  • В то время как при расширении трубы удаляются фрагменты трубы, разрыв трубы рассеивает фрагменты основной трубы в окружающей почве.
  • Разрыв может иногда вызывать достаточно сильные сотрясения, чтобы расколоть или разрушить стены близлежащих хрупких конструкций или дорожного покрытия, однако при расширении создается разгрузка давления, предотвращающая любые локальные повреждения.

    No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
