Размеры анкерных болтов

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Зачем нужен — анкер болт

Крепёжные элементы предназначены для надёжной фиксации и удержания тяжёлых предметов и конструкций. Анкеры могут быть установлены в основания из кирпича, бетона, камня — то есть в высокопрочных и устойчивых к разрушению материалах. И именно размеру анкерных болтов следует уделить максимальное внимание при выборе. Важно учитывать 2 основных параметра:

Диаметр. От него зависит максимальный вес, который способен выдержать анкер болт без разрушения или деформации. Также от его внешнего диаметра напрямую зависит диаметр просверливаемого монтажного отверстия. В продаже Вы можете встретить анкерные болты диаметром от 6,5 до 20 мм.
Длина. Выбирать длину нужно с учётом толщины материала, в который будет монтироваться анкер. При этом нужно добиваться максимального вхождения анкерного болта в основание, но исключать его выход с другой стороны — в этом случае его надёжная фиксация окажется невозможной. У нас Вы можете купить анкер болты длиной от 18 до 400 мм.

Важно учитывать, что показатели длины и толщины анкерных болтов взаимосвязаны. Длинные крепёжные элементы обладают большей толщиной и способны выдержать повышенные весовые нагрузки. Для определения нагрузок используется показатель «килограмм/силы», значения которого приравнивается к весу закреплённого с помощью анкера предмета. К примеру, при диаметре анкерного болта в 6,5 мм и его длине в 18 мм допустимая нагрузка на него составляет 800 кгс, а при длине толщине 8 мм и длине 25 мм она увеличивается до 1200 кгс.

Как правильно читать маркировку анкерных болтов

Каждое крепёжное изделие сопровождается соответствующей маркировкой, в которой указывается его диаметр и длина. Именно в такой последовательности. Например, изделия с маркировкой 8х25 выпускаются толщиной 8 мм, а длиной — 25 мм. Это существенно облегчает покупку нужного Вам анкерного болта не только по цене, но и по параметрам.

Надёжность и долговечность фиксации предметов напрямую зависит от правильного выбора размеров крепежа. При этом важно помнить, что диаметр просверлённого отверстия должен в точности совпадать с толщиной анкера. При большом отверстии он не сможет прочно зафиксироваться в основании, что приводит к существенному снижению допустимой весовой нагрузки, а при недостаточном — монтаж анкера будет невозможен.
В каталоге нашего интернет-магазина представлен широкий выбор анкерных болтов МКТ различных конфигураций, подходящих для решения любых задач. Вы обязательно найдёте у нас крепёжный элемент необходимого Вам типоразмера. Для получения профессиональной консультации и помощи в выборе Вы всегда можете обратиться к специалистам нашей компании.

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Анкерный болт с гайкой размеры гост

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

С гайкой;
Двухраспорным оснащенным гайкой;

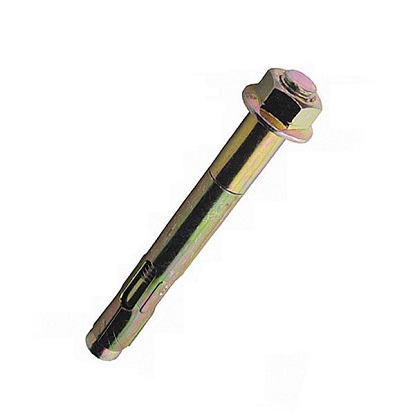

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;

Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

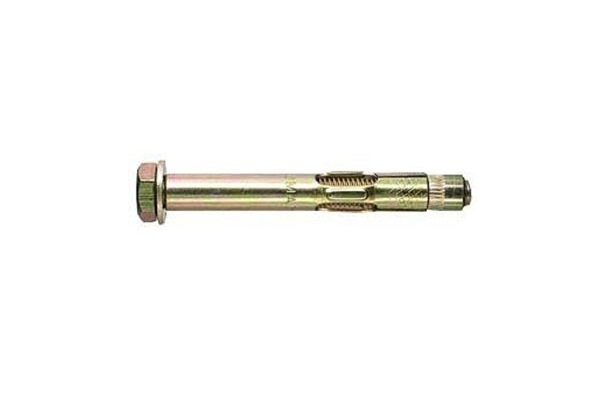

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

В этой статье речь пойдет о изготовлении анкерных болтов по ГОСТ 24379.1-2012, 24379.1-80, их видах и размерах. Анкерные болты в основном используются в строительных работах, на начальных этапа постройки сооружений, каркасов. А именно в железобетонных конструкциях фундамента, для последующего крепления к ним деталей, оборудования и металлоконструкций.

Материалом для изготовления анкерных болтов служат углеродистые (Ст20, Ст3, Ст3сп), низколегированные (09Г2С), а также нержавеющие (08Х18Н10) сорта стали.

На уже готовые анкерные болты наносят специальные покрытия, если есть в этом необходимость или сам заказчик указал данный параметр. Болты с покрытием более устойчивы к агрессивным средам и как показывает практика, у таких болтов увеличивается срок службы. Покрытие может быть, как грунтовое так и лакокрасочное с применением цинка, которое увеличивает антикоррозийные свойства анкерных болтов. Примечание: они могут быть изготовлены и без покрытия.

Существует несколько типов исполнения анкерных болтов, сегодня мы рассмотрим тип 1.1 и 1.2.

Рис 1. Анкерные болты исполнения 1.1 и 1.2.

Как вы можете увидеть их внешние различия незначительны. Отличием является основание болта: ровное или изогнутое.

Первый тип 1.1 анкерных болтов применяется в постройке основания зданий до его заливки.

Второй тип 1.2 применяется в колодцах фундамента зданий, после колодцы заливаются бетоном.

В зависимости от диаметра и материала, из которого изготавливаются анкера, будет меняться их длина, вес и площадь. Чтобы изготовить болт по стандарту ГОСТ 24379.1-2012 (24379.1-80) пользуются размерами из таблиц ниже. В таблицах приведены все необходимые размеры и вес анкерных болтов для двух исполнений 1.1 и 1.2.

Исполнение 1.1. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

l – длина изгиба, мм;

R – радиус изгиба, мм.

Таблица 1.

Технические характеристики анкерного болта исполнение 1.1 по ГОСТ 24379.1-2012 (24379.1-80).

d, мм	d₁, мм	P, мм	l_{, мм}	l, мм	R, мм
М12	12	1,75	80	40	12
М16	16	2	90	50	16
М20	20	2,5	100	60	20
М24	24	3	110	75	24
М30	30	3,5	120	90	30
М36	36	4	130	110	36
М42	42	4,5	140	125	42
М48	48	5	150	150	48

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Исполнение 1.2. Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

r – радиус изгиба, мм.

Анкерные болты размеры. Исполнение 1.1 и 1.2. ГОСТ 24379.1.

Таблица 2.

Технические характеристики анкерного болта исполнение 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

d, мм	d₁, мм	Р, мм	l_{, мм}	l₁, мм	l₂, мм	l₃, мм	r, мм
М12	12	1,75	80	100	50	25	8
М16	16	2	90	130	60	30	10
М20	20	2,5	100	160	80	40	10
М24	24	3	110	200	100	50	20
М30	30	3,5	120	250	120	60	20
М36	36	4	130	300	140	70	30
М42	42	4,5	140	350	170	85	30
М48	48	5	150	400	200	100	40

Диаметры анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Таблица 3.

Теоретический вес анкерных болтов исполнения 1.1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80).

Длина болта L, мм	Номинальный диаметр резьбы d, мм
Длина болта L, мм	12	16	20	24	30	36	42	48
300	0,35	0,66	—	—	—	—	—	—
400	0,44	0,82	1,32	—	—	—	—	—
500	0,52	0,97	1,57	2,35	—	—	—	—
600	0,61	1,13	1,81	2,71	4,55	—	—	—
710	0,71	1,31	2,09	3,10	5,16	7,59	—	—
800	0,79	1,45	2,31	3,42	5,66	8,31	11,81	—
900	0,88	1,60	2,55	3,77	6,22	9,10	12,89	17,41
1000	0,97	1,77	2,80	4,13	6,77	9,91	13,98	18,83
1120	—	1,95	3,10	4,56	7,43	10,85	15,29	20,53
1250	—	2,15	3,43	5,03	8,15	11,88	16,71	22,38
1320	—	—	3,60	5,28	8,53	12,43	17,47	23,37
1400	—	—	3. 79	5,55	8,99	13,10	18,33	24,51
1500	—	—	—	5,90	9,54	13,90	19,42	25,93
1600	—	—	—	6,26	10,10	14,70	20,50	27,35
1700	—	—	—	6,61	10,65	15,50	21,59	28,77
1800	—	—	—	—	11,21	16,29	22,68	30,19
1900	—	—	—	—	11,76	17,09	23,76	31,61
2000	—	—	—	—	12,32	17,89	24,85	33,03
2120	—	—	—	—	—	18,85	26,16	34,73
2240	—	—	—	—	—	19,81	27,47	36,44
2300	—	—	—	—	—	20,29	28,11	37,29
2360	—	—	—	—	—	—	28,76	38,07
2500	—	—	—	—	—	—	30,29	40,23
2650	—	—	—	—	—	—	—	42,26
2800	—	—	—	—	—	—	—	44,39

Диаметры анкерных болтов исполнения 1. 1 и 1.2 по ГОСТ 24379.1-2012 (24379.1-80): м12, м16, м20, м24, м30, м36, м42, м48.

Анкерный болт с гайкой – что и как можно скрепить? + Видео

Анкерный болт с гайкой – это один из самых популярных видов крепежных элементов универсального типа. Он изготовлен из высокоуглеродистой стали со специальным цинковым покрытием и применяется для надежного крепления тяжеловесных конструкций к твердым основаниям из полнотелых материалов.

1 Технические характеристики анкера – универсальность и прочность

Стандартный анкерный болт с гайкой различного диаметра состоит из специальной двухраспорной гильзы, стальной шпильки с расширенной нижней частью и рифленой резьбой, на которую накручивается гайка. Гильза имеет дополнительные каналы (рассечения), предназначенные для упрощения процесса анкеровки, а наверху болта располагается пресс-шайба для облегчения общего процесса монтажа.

По стандартам ГОСТ и различным ТУ, анкер с гайкой маркируется заглавной буквой «М» и цифрой, которая указывает на размерность. Размеры можно узнать по специальной таблице. В строительстве наиболее распространен анкерный болт с гайкой 20х200. А также и анкерный болт с гайкой 8х85 как универсальный вариант, который способен выдерживать высокие нагрузки при отличном показателе долговечности и надежности. Показатели нагрузки, как и размеры, также отражены в специальной таблице. Например, самый маленький тип распорного анкера М5 (8х6,5х18) способен выдержать до 800 килограммов нагрузки, так как его показатель по таблице равен 800 кгс, что примерно равнозначно.

Что представляет собой анкерный болт с гайкой

Принцип работы болта с гайкой достаточно прост. При вкручивании крепежного элемента в бетонное основание или другой полнотелый строительный материал происходит постепенный процесс «распора», и втулка расходится в полученном отверстии, создавая максимально надежное крепление. Особенностью такого типа анкера является мощная, литая шпилька, которая обладает повышенной прочностью. Наличие шайбы не позволяет гайке закручиваться вместе со шпилькой и служит стопорным кольцом.

Область применения подобного крепежа в строительстве достаточно широка. Анкерный болт способен выдерживать серьезные нагрузки и используется для крепления различного оборудования, лестниц, навесов, кондиционеров. Из-за высоких нагрузок не рекомендуется применять такой анкер для гипсокартона и других непрочных и не полнотелых материалов. При выборе болта обязательно следует обращать внимание на толщину поверхности строительных материалов и диаметр крепежного изделия.

2 Двухраспорный анкерный болт с гайкой – усиленный крепеж

Если стандартные виды анкеров не способны выдержать большой вес или мощные нагрузки, а вам необходимо установить сложное и тяжелое оборудование, например, зимний навес или балконные и стальные конструкции, выбирайте усиленный вариант анкера с двойным распором. Анкерный болт с двойным распором и гайкой – это модифицированная версия стандартного крепежа с высокой удерживающей силой на разрыв.

Двухраспорный анкерный болт с гайкой

Такой болт представляет собой стальную шпильку литого типа с двумя втулками, одна из которых имеет форму клина. При затягивании такого анкера происходит равномерное распределение всех действующих сил, и существенно увеличиваются удерживающие свойства. Принцип действия и конструкция схожи с анкерным болтом с кольцом или крючковым анкером, с той разницей, что кольцо не способно выдержать такие высокие нагрузки. Усиленный анкер с болтом монтируется только в прочные строительные материалы, такие как кирпич, бетон, природный камень. Использование усиленных анкеров с гайкой распространено не только в строительстве, но и во многих сферах производства.

На крупных предприятиях они нужны для крепления тяжелых станков, которые во время работы создают постоянные вибрации. Так уменьшается степень вибрации и повышается надежность крепления.

3 Монтаж своими руками – как сделать все правильно?

От качественного монтажа во многом зависит долговечность и надежность конструкции, даже усиленные анкеры при несоблюдении правил установки могут не выдержать среднестатистической строительной нагрузки. Принцип крепления различных видов анкеров практически не отличается, необходимо лишь знать последовательность действий, о которой мы сейчас расскажем. Главное – правильно подобрать необходимые размеры крепежей по типу материала и помнить о том, что анкеры с гайкой ни в коем случае не подходят для установки в пустотелый кирпич, тонкий газобетон или гипсокартон.

Монтаж анкерного болта

Первым делом определитесь с диаметром и размером крепежа. Затем подберите подходящий бур так, чтобы его диаметр превышал диаметр стержня на несколько миллиметров. Далее выполняете сверление и «примерку» анкера, после чего полученное отверстие необходимо тщательно очистить от пыли с помощью строительного или мощного бытового пылесоса. После чего установите навесное или другое оборудование на шпильку и затяните гайку для получения эффективного крепежа.

Будьте внимательны! При установке усиленного анкера одного захода на сверление, как показывает практика, недостаточно! Дело в том, что усиленная конструкция имеет втулку, которая немного больше по диаметру, под нее необходимо аккуратно подогнать отверстие, при этом стараясь не сильно увеличить его, так как это приводит к падению крепежных свойств. При закручивании гайки не прилагайте слишком большое усилие, так как это может привести к росту давления в месте крепежа, особенно если речь идет о столбах, которые монтируются в бетонное основание.

размеры, ГОСТ, вес, монтаж —

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж
ГОСТ самоанкерующихся болтов, обзор двухраспорных, М10, М12 и других анкерных моделей, область применения, монтаж
Анкерный болт распорный. Анкер болт.
Анкерные болты
сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу
Втулочный анкер-болт, Анкерный болт, Втулочный анкер болт, Анкерболт, Распорный анкер
Анкерный болт с резьбой | S3i Группа
Анкерный болт расширения самолета — Lolovee
Растяжные болты | Анкон
Выбор и использование всех типов стеновых анкеров
Что такое распорный болт? (с рисунком)
🎓 дюбель ⚗ с английского на русский 🧬

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька.

На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Параметры и требования нормативного документа

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм.

Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Правила монтажа

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

ГОСТ самоанкерующихся болтов, обзор двухраспорных, М10, М12 и других анкерных моделей, область применения, монтаж

Анкер представляет собой металлический крепежный узел, задача которого заключается в фиксации отдельных конструкций и их блоков. Анкеры незаменимы при проведении ремонтно-строительных работ, они могут иметь различные размеры, формы и функциональные характеристики. От особенностей каждого конкретного анкера зависит отрасль его использования.

В нашем обзоре мы подробнее остановимся на описании технико-эксплуатационных параметров распорного анкера.

Особенности

Распорные (самораспорные) анкеры – это те же самоанкерующиеся болты распорного типа. Они изготавливаются из высокопрочных долговечных металлов: оцинкованной углеродистой стали либо латуни. Этим они отличаются от дюбелей, которые в основном изготавливают из пластиковых полимерных составов. Цинковый слой создает эффективную защиту метиз от коррозии, обычно покрытие имеет желтый или белесый оттенок.

Активная часть самораспорного болта напоминает гильзу, на боковинах предусмотрены продольные разрезы – они формируют раскрывающиеся лепестки. Внутри части тела гильзы встроена распорная деталь — в процессе забивания метиза в отверстие он отжимает свои «лепестки» и тем самым делает фиксацию метизного изделия максимально надежной и долговечной. Верхняя часть подобного крепления выглядит как шпилька, при этом на резьбовой стороне размещается шайба, а также регулировочная гайка. Принцип действия распорного болта прост. Когда гвоздь, расположенный внутри гайки, забивается в основание, нижняя часть болта расширяется, и он фиксируется к этому самому основанию. Подобный анкер легко устанавливается и без каких-либо проблем закрепляется.

Основными плюсами самораспорных анкеров считаются:

высокая крепость и прочность соединения;
стойкость к внешним механическим повреждениям и действию неблагоприятных факторов окружающей среды;
удобство пользования;
высокая скорость создания эффективного крепления.

Виды и модели

Самораспорные болты в соответствии с ГОСТ могут иметь разную маркировку, обычно из-за присутствия метрической резьбы она содержит букву «М», а также диаметр и длину метиза.

Например, широко распространены распорные болты М8х100 мм, М16х150 мм, М12х100 мм, М10х100 мм, М8х60 мм, М20,10х100 мм, М12х120, М10х150 мм, М10х120 мм, а также М12х100 мм.

Некоторые модели маркируют с указанием одного диаметра, например: М6, М24, М10, М12, М8 и М16. Также в продаже можно встретить изделия, содержащие маркировку из трех чисел: 8х6х60, 12х10х100, 10х12х110. При этом первая цифра указывает внешний диаметр анкера, вторая — внутренний размер, а третья характеризует общую длину изделия.

Важно! Размер используемого анкера должен подбираться в зависимости от того, насколько тяжеловесна конструкция, где он будет фиксироваться. Если она громоздкая — потребуется длинный и утолщенный крепёж.

Выделяют несколько разновидностей распорных болтов.

С шайбой — включает широкую шайбу, благодаря которой крепления максимально крепко прижимаются к стенке или какому-то иному основанию.
С гайкой — применяют для закрепления тяжеловесных конструкций. Они вставляются в отверстие, и гайка прикручивается, поэтому удерживать метизы на весу не требуется.
С кольцом — подобные крепления востребованы при натяжке троса, верёвки либо кабеля. Также они необходимы, когда нужно закрепить люстру на потолок.
С крюком — на конце такого метиза предусмотрен загнутый крюк. Эти модели незаменимы в процессе подвешивания водонагревателей.
С ударным распором — используется для фиксации конструкций, выполненных из натурального материала, путем сквозного монтажа.
Двухраспорный анкер – имеет пару распорных втулок, благодаря чему заметно увеличивается поверхность «вживания» метиза в твердое основание. Широко востребован при работе с камнем и бетоном.

Наибольшее распространение получили распорные болты марок DKC, «Метизный двор», Tech-Krep и «Невский крепеж».

Области применения

Распорный анкер считается одним из самых практичных и высокопрочных средств для фиксации. Он позволяет зафиксировать самые разные поверхности, анкер создает максимально равномерное трение со значительным усилием по всей длине, благодаря этому обеспечивается повышенная способность к удержанию конструкции. В то же время и материал самой конструкции при этом должен иметь повышенную плотность и полнотелое основание.

Важно! Если на поверхностях материалов, где будет фиксироваться болт, имеют место внутренние трещины, то нагрузка, которую способен выдерживать крепеж, многократно снижается.

Анкер с распорками частно нужен при выполнении фасадного крепежа.

Оптимально, чтобы основа для закрепления была выполнена из камня с высокой степенью адгезии или бетона.

Самораспорный анкер можно применять для фиксации:

оконных рам;
дверных конструкций;
лестничных пролетов;
подвесных потолочных конструкций;
люстр и других светильников;
воздуховодов;
заборов;
балюстрад;
инженерных коммуникаций;
консолей;
банковских терминалов;
элементов фундамента.

Механизм действия самораспорного анкера принципиально отличается от механизма действия дюбеля.Наружная часть последнего контактирует с тыльной стороной отверстия только в некоторых отдельно расположенных точках, в то время как распорный болт прилегает к ней по всей длине.

Таким образом, крепление распорного анкера обеспечивает намного большую крепость и надежность формируемого крепежа.

Как установить?

Для установки распорного анкера понадобятся перфоратор, гаечный ключ, а также бур и молоток. Процесс крепления довольно простой, для этого нужно выполнить следующие действия:

при помощи перфоратора необходимо просверлить отверстие подходящего диаметра, куда в дальнейшем будет вводиться болт;
его следует прочистить и продуть, чтобы избавить от пыли и загрязнений;
самораспорный анкерный болт вместе с деталью вставляют в приготовленное отверстие вплоть до упора, дополнительно можно подбить метиз молотком;
в верхней части шпульки предусмотрен паз, его необходимо удержать отверткой и плотно затянуть гайку на несколько оборотов;
распорный анкер монтируется обязательно вместе с тем предметом, местоположение которого вы будете фиксировать.

Видеообзор рапорного анкера нового поколения Hilti HST3 вы можете посмотреть ниже.

Анкерный болт распорный. Анкер болт.

Статус заказа
Как заказать
Как оплатить
Как получить товар

Корзина

Личный кабинет
Выход
Вход
Регистрация

Крепеж Анкеры
Анкерные болты
Анкерные гильзы
Забивные анкера
Клиновые анкера
Рамные анкера
Химические анкера
Фундаментные анкера
Дюбели
Распорные
Фасадные
Дюбель-гвозди
Для теплоизоляции
Рамные
С крюками и кольцами
Для гипсокартона
Для листов и пластин
Метрический крепеж
Болты
Винты
Шпильки резьбовые
Установочные винты
Гайки
Шайбы
Кольца
Штифты
Шплинты
Саморезы, шурупы
Саморезы по дереву
Саморезы по металлу
Шурупы по бетону
Саморезы универсальные
Саморезы кровельные
Шурупы специального назначения
Заклепки
Заклепки вытяжные
Заклепки резьбовые
Заклепки забивные (под молоток)
Инструмент для заклепок
Гвозди
Строительные гвозди
Винтовые гвозди
Ершеные гвозди
Кровельные гвозди
Финишные гвозди
Скобы строительные
Перфорированный крепеж
Уголки перфорированные
Пластины перфорированные
Опоры и держатели
Для столбов
Монтажные профили перфорированные
Ленты перфорированные
Кронштейны
Нержавеющий крепеж
Болты нержавеющие
Винты нержавеющие
Винты установочные нержавеющие
Гайки нержавеющие
Шайбы нержавеющие
Штифты нержавеющие
Шурупы и саморезы нержавеющие
Стопорные кольца нержавеющие
Крепеж DIN
Каталог DIN с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ГОСТ
Каталог ГОСТ с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ISO
Каталог ISO с иллюстрациями
Шурупы и саморезы
Болты
Винты
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Такелаж Канаты
Тросы для растяжек
Канаты грузоподъемные
Тросы нержавеющие
Цепи
Цепи негрузоподъемные
Цепи грузоподъемные
Стропы
Стропы текстильные
Стропы канатные
Стропы цепные
Комплектующие для строп
Грузоподъемный такелаж
Рым-болты Codipro
Рым-гайки Codipro
Рым-болты, рым-гайки
Крюки
Монтажные блоки
Талрепы
Вертлюги
Скобы такелажные
Карабины
Коуши
Зажимы троса
Нержавеющий такелаж
Тросы нержавеющие
Зажимы нержавеющие
Скобы такелажные нержавеющие
Карабины нержавеющие
Карабины отцепные нержавеющие
Карабины швартовные нержавеющие
Коуши нержавеющие
Вертлюги нержавеющие
Талрепы нержавеющие

Анкерные болты

Статус заказа
Как заказать
Как оплатить
Как получить товар

Корзина

Личный кабинет
Выход
Вход
Регистрация

Крепеж Анкеры
Анкерные болты
Анкерные гильзы
Забивные анкера
Клиновые анкера
Рамные анкера
Химические анкера
Фундаментные анкера
Дюбели
Распорные
Фасадные
Дюбель-гвозди
Для теплоизоляции
Рамные
С крюками и кольцами
Для гипсокартона
Для листов и пластин
Метрический крепеж
Болты
Винты
Шпильки резьбовые
Установочные винты
Гайки
Шайбы
Кольца
Штифты
Шплинты
Саморезы, шурупы
Саморезы по дереву
Саморезы по металлу
Шурупы по бетону
Саморезы универсальные
Саморезы кровельные
Шурупы специального назначения
Заклепки
Заклепки вытяжные
Заклепки резьбовые
Заклепки забивные (под молоток)
Инструмент для заклепок
Гвозди
Строительные гвозди
Винтовые гвозди
Ершеные гвозди
Кровельные гвозди
Финишные гвозди
Скобы строительные
Перфорированный крепеж
Уголки перфорированные
Пластины перфорированные
Опоры и держатели
Для столбов
Монтажные профили перфорированные
Ленты перфорированные
Кронштейны
Нержавеющий крепеж
Болты нержавеющие
Винты нержавеющие
Винты установочные нержавеющие
Гайки нержавеющие
Шайбы нержавеющие
Штифты нержавеющие
Шурупы и саморезы нержавеющие
Стопорные кольца нержавеющие
Крепеж DIN
Каталог DIN с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ГОСТ
Каталог ГОСТ с иллюстрациями
Шурупы и саморезы
Болты
Винты
Шпильки
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Крепеж ISO
Каталог ISO с иллюстрациями
Шурупы и саморезы
Болты
Винты
Гайки
Шайбы
Штифты
Заклепки
Такелажные изделия
Такелаж Канаты
Тросы для растяжек
Канаты грузоподъемные
Тросы нержавеющие
Цепи
Цепи негрузоподъемные
Цепи грузоподъемные
Стропы
Стропы текстильные
Стропы канатные
Стропы цепные
Комплектующие для строп
Грузоподъемный такелаж
Рым-болты Codipro
Рым-гайки Codipro
Рым-болты, рым-гайки
Крюки
Монтажные блоки
Талрепы

сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу

Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.

Особенности применения

Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки. Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.

Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.

С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.

Выбор размера

Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:

М10 — диаметр болтовой резьбы 10 миллиметров;
14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
120 (мм) — длина изделия.

Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях. Надежность и долговечность крепежей зависит от правильности их установки.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления.Для этой цели можно воспользоваться следующей схемой:

Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
Разметьте поверхность, соблюдая расстояние между болтами.
Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В некоторых случаях бывает, что гайка «тонет» в штукатурном слое. При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

Втулочный анкер-болт, Анкерный болт, Втулочный анкер болт, Анкерболт, Распорный анкер

Toggle navigation 8(800) 777-8259 Goskrep Wa будь крепким Войти на сайт 0Корзина Строительный крепеж

Саморезы
Шурупы
Дюбели
Анкеры
Заклепки
Гвозди
Скрытый монтаж

Метрический крепеж

Шпильки
Болты
Винты
Гайки
Шайбы
Фиксаторы резьбы
Магниты

Профессиональный крепеж Bullit

Саморезы усиленные
Саморезы конструкционные
Дюбели нейлон
Анкеры усиленные
Метрический крепеж
Идеальная перфорация
Монтажная химия

Ещё Перфорация

Уголки
Пластины
Ленты
Опоры
Держатели
Соединители бруса
Основания колонны бруса
Кронштейны
Профиль монтажный
Анкеры регулируемые по высоте
Для вагонки и террасной доски
Для вентилируемых фасадов
Для воздуховодов
Специальный крепеж
Для мебели
Оконные пластины

Нержавеющий крепеж

Саморезы
Шурупы
Болты
Винты
Гайки
Шайбы
Шпильки
Такелаж

Такелаж

Цепи, тросы
Рым-гайки / болты
Блоки
Вертлюги
Зажимы
Карабины
Талреп
Скобы такелажные
Крюки

Электроустановочный крепеж

Скобы металлические
Скобы пластиковые
Стяжки нейлоновые
Стяжки стальные
Дюбель-хомуты
Аксессуары для монтажа кабельных стяжек

Сантехнические хомуты

Хомуты обжимные
Хомуты трубные

Шнуры, канаты, веревки

Проволока
Шнуры
Нити

Мебельный крепёж

Винты, эксцентрики
Гайки и болты для мебели
Заглушки
Уголки, фиксаторы

Изготовление под заказ

Болты под заказ
Винты под заказ
Гайки под заказ
Шайбы под заказ

Анкерный болт с резьбой | S3i Группа

Расширительный анкерный болт с торцевой резьбой, в комплекте с гайкой и шайбой

Высокоэффективный распорный анкерный болт для бетона, кирпича и натурального камня.

Внутреннее использование:

Анкерный болт с резьбой

Опции	Материал	L (мм)	d (мм)	Сверло (мм)	Код	Цена (с НДС)	Кол. Акций
Анкер M8 — оцинкованный	Оцинкованный	75	M8	8	19.4108.121.15	£ 0,84
Анкер M10 — оцинкованный	Оцинкованный	95	M10	10	19.4110.130.15	£ 1,08

Наружное использование:

Анкерный болт с резьбой

Опции	Материал	L (мм)	d (мм)	Сверло (мм)	Код	Цена (с НДС)	Кол. Акций
Анкер M8 — нержавеющая сталь	316	75	M8	8	19.4108.121.14	£ 2.52
Анкер M10 — нержавеющая сталь	316	95	M10	10	19.4110.130.14	£ 2,70

Размеры : Полные размеры продукта и информацию можно найти на этой странице на планшете, ноутбуке или настольном компьютере.

Основные характеристики:

	Изготавливается из нержавеющей стали марки 316.
	Из оцинкованной стали.
	Для установки требуется сверло.

Расширительный анкерный болт с гайкой и шайбой для надежной фиксации каждый раз.

Нержавеющая сталь марки 316 fo

Анкерный болт расширения самолета — Lolovee

перейти к содержанию

Ищи:

0
Магазин
Логин

Высокопроизводительные стяжные болты
FAZII изготавливаются из сплава A4 316 (1. 4401 или 1.4571) из нержавеющей стали. У них есть двойные расширительные зажимы, которые уменьшают осевое расстояние и расстояние между кромками и обеспечивают высокую производительность даже в бетоне с трещинами. Они фиксируются в отверстии, диаметр которого равен диаметру болта. Это позволяет просверлить отверстие в фиксируемом элементе.
Одинарные распорные болты
Одинарные распорные болты
FBNII устанавливаются в отверстие, диаметр которого равен диаметру болта. Это позволяет просверлить отверстие в фиксируемом элементе.Одинарный распорный болт представляет собой экономичный анкер, доступный из нержавеющей стали марки A4 316 (1.4401 или 1.4571) в широком диапазоне размеров.
Крепежные анкеры для гвоздей
Анкер-гвоздь FNAII 6 x 30 M6 A4 — это анкер из нержавеющей стали с высокой коррозионной стойкостью. FNAII полностью изготовлен из негорючего материала и представляет собой активируемый под нагрузкой распорный анкер, предназначенный для быстрой установки. Для установки FNA II требуется отверстие диаметром 6 мм и глубиной 36 мм, которое подходит для крепления как в бетоне с трещинами, так и в нем.Крепление просто забивается на место через приспособление и не требует приложения крутящего момента.
Захватывающие перемены: Мы Левиат. Мы готовы.
09 ноя 2020
С 9 ноября 2020 года мы будем общаться с вами как Левиат. В нашем бизнесе произошли захватывающие изменения, которые позволяют нам предлагать вам улучшенные продукты и услуги, а также укрепляют нашу способность удовлетворять ваши растущие потребности в будущем.
Онлайн CPD от Ancon
15 июл 2020
Поскольку мы все меняем свой подход к работе, Ancon расширил свои предложения технических услуг, включив в них вебинары «по запросу», позволяющие тем из вас, кто практикует социальное дистанцирование, работая дома или в офисе, быть в курсе вашего профессионального развития .
Выбор и использование всех типов стеновых анкеров
Используйте правильный якорь … если стоит висеть, стоит висеть прямо !!
Каждый день… где-то … что-то близкое и дорогое отваливается с чьей-то стены или потолок! С этой целью мы предлагаем этот сборник информации, букварь как это были переживания и общие разум, чтобы помочь вам сохранить ВАШИ настенные ковры на своем месте!
(Даже если вы думаете, что знаете все , что нужно знать о якорях, там может быть здесь что-то и для вас!)
Что такое якорь?
Анкер — это застежка, которая может прикрепить возражать другому в ситуациях, когда винты, гвозди, клеи или другие простые крепежные либо непрактично, либо неэффективно.Две общие поверхности, на которых можно использовать анкеры: 1) на очень жестком поверхности, такие как бетон и 2) на полых поверхностях, таких как двери, стены и потолки … особенно там, где нет удобной деревянной стойки или балки за поверхность.
Есть много стилей якорей, каждый из которых имеет свои сильные и слабые стороны … буквально! Анкер, который крепок при установке в гипсокартон, может быть не таким прочным в бетоне. Или виза наоборот! Возможно, самая большая проблема с якоря почти все «чувствуют» сильные, когда впервые установлен.Однако со временем анкер, который не подходит к стене материал со временем ослабнет, что приведет к повреждению стены, подвешивания и все, что было под ним!
Эта путаница усугубляется производителями, которые продавать вешалки для полотенец, тумбы и другие «подвесные» предметы с анкерами которые недостаточно сильны для работы. В интересах «экономии», наименее дорогие анкеры иногда включаются без каких-либо инструкций относительно безопасности, альтернативные способы крепления.
Какой вес может выдержать якорь? Это зависит от насколько вы доверяете моему отказу от ответственности…
Пытаетесь прижать меня, а? Хотел бы я сказать вам точно, но сила любого якоря зависит от ряда переменных, таких как 1) тип объекта подвешивание, 2) тип поверхности, на которой установлен анкер, 3) состояние поверхность . .. и, конечно же, 4) тип якоря!
Например, вы можете успешно повесить антикварное зеркало весом 25 фунтов с помощью винта в пластиковом дюбеле (в гипсокартоне) , где сила направлена вниз .Тот же анкер и винт могут не выдержать 25-фунтовый шкаф , если шкаф имеет тенденцию вытягивать якорь наружу … что означает уничтоженные ценности !! Это все родственник. То есть сила.
Я буду включать некоторые данные о нагрузке для каждого типа якоря, но примите это скорее как меру относительных прочность между типами анкеров … не правило или не твердое указание! Если ваша стена структурно слабая, была отремонтирована, повреждена водой и т. Д., Это невозможно узнать истинную силу без тестирования на месте. Конечно, дело Тебе, потому что ты там, а я здесь!
Типы анкеров и их применение …
Все анкеры можно разделить на два основных типа … распорные анкеры и анкеры для пустотелых стен .
1) Дюбели используются в толстых твердых материалах … бетон, кирпич, раствор, металл или даже дерево. Они работают путем расширения, когда винт или болт в них продевается.Если вы что-нибудь помните о якорях расширения, запомни это …
Расширительные анкеры настолько прочны, насколько прочны материалы, в которых они установлены !!
Если дюбель устанавливается в мягкий материал (например, гипсокартон), он может казаться сильным, но не обманывайтесь … сила минимальна и в конечном итоге он ослабнет и / или вырвется, если на него будет оказываться слишком большая нагрузка.
2) Анкеры для пустотелых стен , с другой стороны, не подходят для твердых материалов. Вместо этого они предназначены для использования в тонких материалах или на полых стенах. У каждого из них есть уникальный способ растекания в полости стены. После распространения якорь нельзя протянуть через меньшее монтажное отверстие. В прочность анкера пропорциональна размеру «распространение»!
Это основы … теперь давайте рассмотрим некоторые конкретные якоря. от наименее сильного к наиболее сильному. Мы исследуем конкретные бетонные анкеры в другой статье.
Дюбели пластиковые (и прочие)
Пластиковые распорные анкеры — одни из наиболее часто используемых … и злоупотребляли … стеновыми анкерами. Они доступны в нескольких размерах и дизайны (см. рисунок). Пластиковые анкеры большего размера подходят для винтов большего размера и поэтому имеют большую удерживающую способность. Тем сильнее «ребристые» анкеры обеспечат наибольшую прочность захвата, независимо от материала стен.
когда винт устанавливается в пластиковый анкер, он расширяется, оказывая усилие на материал, в который он установлен.Как и все распорные анкеры, они самый прочный при использовании в твердом материале , таком как бетон. Их сила даже ограничены бетоном, потому что пластик не является неразрушимым … поэтому они может вырваться из-за поломки анкера! (Для этого конкретного приложения есть распорные анкеры из свинца … на рисунке выше в левый верхний угол. Подробнее в будущей статье о бетонных анкерах!)
Установка пластикового анкера — это вопрос , сначала сделав отверстие для анкера в поверхности.Это можно сделать с помощью дрели в твердой материалы, либо шило в гипсокартон. Я всегда предпочитал использовать шило в гипсокартон, так как не образуется пыли. Однако, если вы предпочитаете использовать сверло выберите старое, изношенное сверло, если оно у вас есть. Гипсокартон — это очень абразивен и затупит хорошее сверло!
Затем просто вдавите анкер в отверстие, пока он не будет на одном уровне с поверхность. Желательно, чтобы отверстие было немного меньше, чем максимальная ширина анкера, поэтому при необходимости постучите по анкеру заподлицо молоток.Осторожно … если отверстие слишком маленькое, анкер будет коллапс при нажатии на него!
Пластиковые дюбели в целом являются наименее прочными всех анкеров, обсуждаемых здесь, с фактическим усилием на вырыв около 30 фунтов в бетоне, но всего 10 фунтов в гипсокартоне (в зависимости от анкера и размер винта).
К сожалению, многие люди используют пластиковые анкеры в гипсокартоне, когда они не должны.
Когда можно безопасно использовать пластиковый анкер в гипсокартоне?
Когда нагрузка небольшая, а сила перпендикулярна якорь.На пластиковые анкеры можно повесить довольно тяжелые картины или зеркала, закрепить трос или крючки для подвешивания картин на анкерный винт. Использовать по возможности два анкера и винты … дополнительная прочность В любом случае желательный плюс — это хорошая практика развешивания картинок. Спросите любого профессионального фоторедактора !!
Чтобы «стабилизировать» или стабилизировать настенную подвеску, удерживается главным образом другим, более сильным якорем. Этот метод Подвешивание полезно на вешалках для полотенец или карнизах, у которых есть два близко расположенных дыры.Используйте прочный якорь, например, тумблер в верхнем отверстии и пластиковый анкер в забое. (Подробнее по этому вопросу в «переключает»).
Никогда не используйте пластиковый дюбель в потолке под любым обстоятельства, если вы не вешаете что-то очень легкое, например дымовая сигнализация! Вы пожалеете!
Удаление дюбель …
Если это еще не вытащил … частично вставьте винт в анкер и вытащить это.Покачивание при вытягивании может помочь освободить якорь. THE ВИНТ, я имею в виду!
Анкеры для гипсокартона с резьбой
Известен под торговыми марками, такими как EZ-Ancor (это не опечатка !!) или Zip-It , г. этот тип анкера представляет собой большую гайку с внешней резьбой и острием на конец! Большие нити предназначены для прочной фиксации в гипсокартоне и будут используйте винты для листового металла №6 или №8.
Установить эти анкеры , рекомендуется сначала пробить шилом небольшое отверстие размером с «точку» в гипсокартоне.Хотя они предназначены для «самозапуска», если это стартовое отверстие даст вам более точную установку. Затем прикрутите анкер к гипсокартону. отверткой с головкой Филиппа, пока головка не прижмется к стене поверхность. Их также можно установить с помощью шуруповерта или обычного источника питания. дрель с насадкой-отверткой. Поверхность гипсокартона может искажать, рвать или слегка «выгибать» при установке анкера … это это совершенно нормально и этого следовало ожидать.
Как вы можете видеть на рисунке (слева), заостренный конец металлической версии распространяется в стене при установке длинного шурупа.Это распространение не добавляет сила к якорю … точки просто уходят с дороги винт! В Фактически, точки могут быть отломаны перед установкой, если меньше проникновения в стена желательна. Вам потребуется предварительно просверлить отверстие немного большего размера для большие нитки, чтобы схватить гипсокартон.
Анкеры для гипсокартона с резьбой доступны как из нейлона, так и из металла. На мой взгляд, забудьте о нейлоновый тип. Они не очень прочные и с большей вероятностью сломаются, когда установлены чем металлические.Разница в цене настолько мала, что я не понимаю, зачем их производят. Я думаю (выберите один) либо кто-то еще нравится их ИЛИ всегда есть рынок для более дешевого продукта!
Насколько прочны анкеры с резьбой? У них немного больше удерживающей силы в гипсокартон, чем пластик якоря расширения … что не … но не более того. Наверное о удвоить силу … от 15 до 25 фунтов в хороший день. В целом они предназначены для те же несущественные подвесы для легких нагрузок, как пластиковые дюбели, и не следует полагаться в критические приложения.
Удаление анкера с резьбой …
Вставьте отвертку в головку анкера и поверните против часовой стрелки. пока якорь не освободится. «Точки» распространения могут увеличить отверстие немного по мере их выхода. Часть игры!
Переключатели для гипсокартона с резьбой
Это «старший брат» резьбового анкера для гипсокартона. Oни сочетать простоту установки резьбового анкера с некоторыми из сила переключателя.
Для установки сначала прикрутите тумблер к стене.Как ты на графике видно, что рычаг, похожий на рычаг, поворачивается перпендикулярно якорю как винт установлен. Затем переключатель тянется к внутренней части стена, пока она не будет заподлицо со стеной.
При правильной установке они довольно прочные … до 40 фунтов или Больше. То есть при правильной установке! Я использовал их на четырех и только четыре раза. В каждом случае не менее половины анкеров вышел из строя одним из двух способов … либо «тумблер» не повернулся и затяните винт ИЛИ винт снимает рычаг.И меня заставили … пока стиснув зубы … использовать стандартный тумблер, чтобы заменить его. Итак … снова цитирую только личный опыт … Я не могу рекомендовать этот тип переключения в его настоящий дизайн.
Снятие резьбовых фиксаторов для гипсокартона …
Переключатель не подпружинен, поэтому удаление винта не обязательно позволю убрать тумблер. Когда винт удален, металлический тумблер может выпасть из . Опять же, может и нет. Так возможно, вы не сможете удалить этот переключатель.У вас есть несколько опции …
Используйте отвертку, чтобы повернуть анкер против часовой стрелки, чтобы отвинтить это от стены. Если переключатель препятствует дальнейшему удалению, используйте ножницами или кусачками, чтобы отрезать голову от тела. Фу! Корпус анкера упадет в стену. Затем вы можете 1) отремонтировать отверстие с помощью легкой шпаклевки или гипсокартона или 2) использовать настоящий переключатель в старое отверстие для переустановки подвеса, если стена не слишком повреждена.
Если вы не можете разрезать резьбовую перемычку для гипсокартона, можно вместо этого постучите им по стене, вставив в него отвертку и ударив конец отвертки молотком.Растирайте осторожно, но твердо, пока якорь находится под поверхностью. Если вы продолжите нажимать, вы в конечном итоге полностью протолкните анкер через стену. Если вас устраивает косметический ремонт и не хотите ничего вешать в том же месте, коснитесь голову немного под поверхность гипсокартона и заделайте отверстие с помощью легкая шпаклевка или состав для гипсокартона.
Пластиковые анкеры с крыльями
Этот специальный тип пластикового анкера представляет собой компромисс между прочностью и стоимостью. Они намного дешевле в производстве, чем металлические анкеры, но предлагают больше чем вдвое больше прочности пластиковых дюбелей.
Для установки сначала просверлите отверстие подходящего размера в гипсокартон. Затем сложите крылья друг к другу и надавите на якорь. через стену. В комплекте с анкером поставляется специальный острый инструмент, который используется для толкания центра крылья так, чтобы они как следует разложились в стене. Якорь не функционируют должным образом, если этого не сделать, даже если ввинчивается !! Если у вас нет инструмента, небольшая отвертка вставленный в отверстие для винта, будет выполнять ту же работу.После установки винта крылья плотно прижаты к стена.
Поскольку эти анкеры полностью изготовлены из пластика, они должны быть установлен с некоторой осторожностью. Слишком большая сила может разорвать отвинтить их или, что еще хуже, свернуть крылья. Если они потянут сквозь стену они оставляют за собой большую дыру. Слишком сильное затягивание винтов во время установки или использования слишком большого винта также может обрываться резьба, что ослабляет анкер.
Однако с учетом этих недостатков они по-прежнему являются достойным выбором. для полотенцесушителей и других полотен средней тяжести.Они должны уметь поддержка от 25 до 35 фунтов каждый в гипсокартоне … достаточно для большинства полотенцесушителей, туалета держатели для бумаги и другие завесы среднего веса. К моему удовольствию, некоторые «просвещенные» производители сейчас начинаем поставлять этот тип якорь с держателями для полотенец и держателями для туалетной бумаги. Надеюсь, будет больше следовать примеру!
Удаление пластикового анкера с крылышками …
Слегка поверните винт в головку анкера и вытащить. Он должен быть бесплатным. Если он слишком сильно сопротивляется, вы можете использовать Сверлом 1/4 дюйма и просверлите головку анкера. Тело якорь упадет в стену.
Анкер для полых стен с муфтой … a.k.a. Молли Болтс
Болты Molly — интересный с механической точки зрения анкер. Они сочетают в себе простоту установки из пластика. распорный анкер с гораздо большей прочностью. Самые большие молли могут вместить До 50 фунты.
По сути, болт молли добавляет прочную резьбу к любому материалу, к которому он прикреплен. Таким образом, все, что установлено с молли может быть установлен и снят несколько раз без потери прочность.Просмотр графики на Слева верхняя часть молли предназначена для работы с очень тонкими материалами. Этот стиль обычно используется для добавления поддержки полым дверям для подвешивания полотенца. решетки, крючки для одежды и даже дверные ручки-пустышки.
Вторая и третья молли называются «ведущими молли», второй предназначен для гипсокартона толщиной 1/2 «, а третий — для 5/8» толстый гипсокартон. У них обоих есть комбинация металла / пластика, которая якобы позволяет вбивать их в гипсокартон с помощью молотка. Не рассчитывайте на это! Позже …
Самая низкая молли на графике — молли оригинального стиля … без точки! Размеры Mollys от 1/8 «до 1/4» (это размер винта). Как и в случае с большинством анкеров, используйте самый большой размер, который подходит для поставленная задача, так как чем больше молли, тем больше сила!
Чтобы установить молли , сначала просверлите отверстие диаметром в желаемом месте. Предварительное сверление важно даже при использовании «приводных молли». так как они могут погнуться или деформироваться, если стена будет слишком твердой.Для меньшего mollys можно использовать шило, чтобы сформировать отверстие, как описано для установки пластикового расширения якоря (вверху).
Вбивайте молли в отверстие, пока головка не окажется на одном уровне. с гипсокартоном. У Молли металлические «зубы», которые сжимают гипсокартон, и важно, чтобы эти зубцы были прочно вмонтированы. Затем поверните винт Молли по часовой стрелке. Это подтянет основание молли к внутрь стены при расширении металлических ножек. Совет … хотя большинство молли Винты имеют комбинированную крестообразную / шлицевую головку, используйте шлицевую отвертку… Phillips может выскользнуть и повредить стену! Перестань трахаться, когда ты почувствуете сильное сопротивление, и верхняя часть молли плотно прижалась к стена. График (слева) показывает то, что вы не видите … внутри стены.
Есть инструмент, похожий на плоскогубцы, известный как сеттер молли , который можно использовать для расширения молли без использования отвертки. Инструмент вытягивает головку винта прямо наружу, разгибая ноги. Этот инструмент действительно экономит время для профессионалов, но дороговато для выходных молли установщик! Графика к справа показано, как NH растрачивает еще одну молли во время демонстрации.О … человечность!
Возможно, лучшая причина использовать этот инструмент вместо отверткой, нет ли на головке молли «кручения» или скручивания. Головка болта молли имеет два острых наконечника, которые впиваются в гипсокартон, чтобы удерживать его на месте, пока вы поворачиваете винт. К сожалению, поворот винта может вызвать вращение молли, особенно если место установки отремонтировать перед ИЛИ, если вы устанавливаете молли на твердую поверхность, например, на пустотелая дверь. С помощью инструмента вы можете установить молли практически на любой поверхность… гипсокартон, дерево или даже металл! (На твердых поверхностях можно гнуть точки внутрь, чтобы плотнее прилегать.)
Удаление анкера втулочного типа или молли-болта …
Mollys не так просто удалить, как пластиковые анкеры или фиксаторы, так как расширение постоянный. Но есть несколько хитростей ..
Попробуйте снять головку с болта молли …
Иногда можно скрутить верх молли открутите болт, вставив один конец маленьких плоскогубцев в отверстие для болта а другой стороной возьмитесь за внешний край верха. Откиньтесь назад и вперед, и (если вам повезет) верх освободится, не повредив стена. С помощью отвертки вдавите корпус молли в стену, оставив вам достаточно чистую дыру.
В качестве альтернативы, в стену можно вбить …
Если вы не собираетесь ничего вешать в том же месте, поместите отвертку или набор гвоздей на головку молли и осторожно нажмите пока он не протолкнется под поверхность стены. Затем отремонтируйте стену с помощью легкая шпаклевка или состав для гипсокартона.Как новенький!
Если вы хотите повторно использовать отверстие для переключателя , коснитесь якоря через стену. Затем выберите перекидной болт, размер которого позволяет легко охватить зияющая дыра!
Или вы можете осмелиться и попробовать высверлить молли . Выберите очень острое сверло размером как минимум в два раза больше, чем у молли. винт. Просверлите отверстие прямо в отверстии для винта, при этом сильно прижимая молли не крутится. Если повезет, голова молли сломается бесплатно, и тело упадет в стену.Если удача закончилась, Молли могла начать крутиться в стене. Тогда ваш единственный вариант — нажать на него сквозь стену и молитесь об избавлении !!
Традиционные стопорные болты и защелки
Традиционные коленчатые болты — это Cadillac (или Lexus, если хотите) анкеров для полых стен. Они состоят из двух частей … самого тумблера (который выглядит как пара подпружиненные металлические крылья) и прилагаемый машинный болт.
SnapToggle, с другой стороны, использует сплошную планку, а не шарнирные крылья, , и имеет уникальную особенность сохранения положения резьбовой планки, так что вы можете удалить и снова установить болт. Подробнее о переключателе читайте в следующем разделе этой статьи.
Основные сведения о болтах …
Стопорный болт имеют два размера … по диаметру крепежного винта и по диаметру длина крепежного винта. Чем больше диаметр болта, тем больше и прочнее переключение, так как более крупные болты означают более мощные крылья переключения. Кроме того, чем дольше болт, тем толще материал, на который можно повесить или тем толще стена, в которой его можно использовать!
Тумблеры очень сильны.»Маленький» 1/8 «переключатель может безопасно держать 30 фунтов. на гипсокартоне 1/2 дюйма … переключатель 3/8 дюйма за 50 фунтов! Четыре 3/8 дюйма тумблеры могут легко удерживать большинство кухонных шкафов на твердой поверхности 1/2 дюйма гипсокартон (хотя в «реальном мире» вы должны вкрутить как минимум два винта в стеновая стойка, одна верхняя и одна нижняя).
То есть, пока стена достаточно крепкая ! Заметка в таблицах ниже предоставлено Powers Fasteners Inc., как кардинально отличается несущая способность болтов в стеновых панелях по сравнению с замками в пустотелых стенах из кирпича. Это потому что настенная панель выйдет из строя до переключения !! Имейте это в виду, когда используя этот тип крепежа на стеновых плитах !!
Переключатели — это переключатель выбора для подвешивания почти любого предмета к потолку, тоже, например, висячие растения, мобильные телефоны и т. д. Основными исключениями будут «динамические» объекты, такие как потолочные вентиляторы, которые требуют крепления к структурные элементы. Кроме того, хотя чрезмерный вес не может сломать большой через потолок, сам потолок может оторваться от балки!
Чтобы установить рычаг , сначала просверлите отверстие в желаемом месте.Вот таблица размеров сверл …
А теперь пора собрать тумблер …
Протолкните крепежный болт сквозь объект для закрепления, затем закрутите переключатель на болт. Продвиньте переключатель далеко достаточно, чтобы болт проходил достаточно далеко через корпус тумблера чтобы переключатель не поворачивался вбок (рисунок слева). В противном случае тумблер может неправильно открываться в стене. (графический этап справа).
Поднимите объект в нужное положение и протолкните переключатель (и) через предварительно просверленное отверстие (отверстия), пока не услышите или чувствую, как тумблер открывается.Затем потяните за объект или болт, чтобы не допускайте вращения крыльев при затягивании винта.
Одна проблема с переключателями заключается в том, что они не дают вам точного местоположения, как сделайте все остальные якоря, которые мы обсуждали. Итак, как только переключатель почти плотно, проверьте положение объекта и затем полностью затяните тумблер. Не перетягивайте переключатель в гипсокартоне, иначе вы можете сломать переключатель или сломаться стена!
трюков с переключателями !!
1) На некоторых полотенцесушителях отверстия для болтов могут быть расположены очень близко к краю. Это может вызвать проблемы с переключателем из-за большого отверстия, необходимого для установить их. Чтобы сделать эту ситуацию работоспособной, сначала положите полотенце планку и разметьте отверстия. Затем просверлите отверстие подходящего размера. «смещение» так, чтобы отверстие было полностью скрыто за полотенцесушителем, НО все еще позволяет винту молли быть в нужном месте.
Посмотрите на грубо нарисованную (но с любовью) графику ниже. Левый показывает контур вешалки для полотенец с переключателем в центре слева отверстие.Видите, как отверстие для переключателя выходит за пределы вешалки для полотенец? Сейчас на справа такая же вешалка для полотенец со смещением тумблера так, чтобы отверстие было спрятана вешалкой для полотенец. Отличный трюк, а?
2) Как упоминалось ранее, одна проблема со стандартными переключателями заключается в том, что они не затягивайте до точного места. Вместо этого вам нужно разместить их как они затянуты. Это может быть болью! Решение — использовать вставьте в одно отверстие, чтобы обеспечить прочность, и пластиковый дюбель в второе отверстие, чтобы установить штангу в правильное положение.
Снятие болт переключения . ..
Тумблеры — это самый простой якорь для снятия. Достаточно снять болт, который заставляет крыло клевант упасть в стену. Отремонтируйте стену или накройте отверстие с рисунком. Выполнено.
Удаление «зеленого» переключателя … a.k.a. «Сохраните тумблеры !!»
Хотя они недорогие и (насколько мне известно) не находятся под угрозой исчезновения якоря, я, тем не менее, был привлечен к ответственности за мое последнее заявление, поскольку обвиняется в «расточительстве».Есть способ сохранить переключатель в некоторых обстоятельства. Если вы вернетесь на несколько абзацев к моему руководству по «сборка тумблера», я упомянул, что вы должны закручивать тумблер далеко достаточно, чтобы крылья не скручивались в стороны. Вы можете сделать обратное, когда удаление переключателя при условии, что подвешенный объект позволяет:
Вытяните рычаг так, чтобы между крыльями рычага возникло трение. и внутренняя часть стены.
Отвинтите тумблер, пока он почти полностью не выйдет из-под крыльев.
Вставьте кусок проволоки в отверстие и надавите на крылышки, чтобы они под углом (рисунок справа).
Протяните крылья через отверстие.
Вы видите, насколько это настоящая операция «Руба Голдберга» … плюс вы рискуете повредить вашу стену, саму стену … все для того, чтобы единый комплект якорных крыльев.
Твоя копейка, твой выбор !!
SnapToggle … уникальный переключатель, который меньше повреждает ваши стены!
SNAPTOGGLE (ранее называвшийся просто «The Toggler » ) — один из любимых якорей NH… прочный и простой в использовании. установить с помощью многоразового переключателя… в отличие от других болтов переключения!
Три больших плюса являются:
Тумблерная часть тумблера, сплошной стержень с резьбой, не упадет в стену, если вам нужно вынуть болт.Он удерживается пластиковой втулкой, которая остается на месте при установке тумблера.
Для SnapToggle требуется отверстие гораздо меньшего размера, чем для стандартного «крылатого» переключателя такого же размера. особенно важно при сверлении твердых материалов, таких как керамическая плитка, или для подвешивания небольших тяжелых или подверженных нагрузкам предметов, таких как штанги для полотенец или поручни.
Из-за небольшого монтажного отверстия и прочной тумблера он немного прочнее и устойчивее к разрыву стены, чем стандартный шарнирный тумблер.
Сначала узнайте о них в Интернете … затем попробуйте найти их в местном магазине. Быть предупрежден … они не так широко доступны, как стандартные переключатели, но вы можете заказать их напрямую онлайн по адресу www.toggler.com !
У них есть много информации по установке и даже видео, чтобы продемонстрировать, как они работают.
Вернуться к статьям о креплении
Что такое распорный болт? (с рисунком)
Расширительный болт состоит из болта, гайки и свинцовой втулки, которая расширяется при затягивании.Эти болты крепятся к материалам, которые не позволяют надежно формировать резьбу, например к бетону, кирпичу и т.п. Несмотря на то, что по своей концепции они аналогичны анкерам с гвоздями с расширяющимися нейлоновыми втулками, распорные болты используются в тяжелых условиях, таких как закрепление скамеек и сидений на стадионе. Есть несколько разных конфигураций.
Расширительный болт состоит из болта, гайки и свинцовой втулки, которая расширяется при затягивании.
В конфигурации болт – выводная втулка – коническая гайка коническая гайка лежит в свинцовой втулке. Весь этот компонент вставляется в предварительно просверленное отверстие. Затем вставляется болт, и при затяжке коническая гайка притягивается к головке болта, в результате чего свинцовая втулка расширяется.
Другая конфигурация — болт-выводная втулка-металлический конус-гайка .В этом типе металлический конус и втулка опираются на узел болта. Когда болт затягивается, давление вдавливает металлический конус в свинцовую втулку, и это расширение фиксирует болт на месте. Конфигурация с коническим болтом, свинцовой втулкой, металлическим конусом и гайкой , хотя и аналогична предыдущей сборке, основана на конической головке болта, а не на гайке, которая вызывает расширение свинцовой втулки.
Выводная втулка — это общий фактор, связывающий различные типы конфигураций распорных болтов.Свинец податлив, поэтому легко заполняет просверленное пространство, в котором он установлен. Кроме того, благодаря свинцовой втулке распорные болты обеспечивают минимальный риск растрескивания или разрушения анкерного материала, поскольку распорные болты не полагаются на отдельные точки крепления. Риск выдергивания или снятия изоляции также снижается за счет свинцовых втулок.
В зависимости от диаметра болта и материалов, в которых болты испытываются, под дюбели.5 дюймов (12,7 мм) можно рассчитать по тоннажу. Спецификации можно найти на упаковке дюбелей, и следует выбрать правильные допуски в зависимости от использования и риска коррозии. Если высока вероятность продолжительного воздействия воды, можно добавить кадмий, переходный металл группы 12 с антикоррозийными свойствами, аналогичными цинку, для повышения устойчивости дюбеля к влаге.
В США Американский национальный институт стандартов (ANSI), среди прочего, предписывает стандартные и метрические размеры и типы приводов — с прорезями, шестигранниками, двойными шестигранниками и т. Д.- обработанных деталей. Можно найти различные размеры и типы приводов дюбелей в сборе для любых нужд. Дюбели и их компоненты, не содержащие свинца, изготовлены из стали и имеют покрытие в соответствии со стандартами и спецификациями Американского общества испытаний и материалов (ASTM).
🎓 дюбель ⚗ с английского на русский 🧬
— н.болт с насадкой, которая расширяется при вкручивании болта, чтобы закрепить его на месте, используется в отверстиях, просверленных в камне, бетоне и т. д. Словарь английского языка
распорный болт — существительное болт, у которого есть прикрепление, которое расширяется при вбивании болта в поверхность • Гиперонимы: ↑ болт… Полезный английский словарь
дюбель — Строительные работы. болт, вставленный в просверленное отверстие в кирпичной кладке и механически расширенный, чтобы служить в качестве анкера для полок, деревянных балок и т. д.* * *… Универсал
распорный болт — существительное болт, который расширяется при вставке, в окружающем материале не требуется резьба… Словарь новых терминов английского языка
Болт (лазание) — В лазание, болт является постоянным якорем фиксируется в отверстие, просверленное в породе, как правило, состоящий из склеены или расширение bolt.There являются два основных типа болтов размещения: болт вешалки и болт Подвески для болтов состоят из болта, который…… Wikipedia
болт — Болт из высокопрочной стали, используемый в качестве анкера; либо конический болт, вкручиваемый в металлический держатель в отверстии, просверленном в скале, вызывая расширение для захвата, либо болт с частично подпиливаемой резьбой, вбитый в отверстие чуть меньшего размера [25]… Lexicon of Cave and Karst Terminology
Анкерный болт — Литой анкерный болт Анкерный болт используется для прикрепления объектов или конструкций к бетону.Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из концов с резьбой… Wikipedia
анкера — Горное дело, Civ. Engin. болт из стали или стекловолокна, вставленный и закрепленный в отверстии, просверленном в скале, для предотвращения обрушения крыши туннеля или подземной камеры.
Анкерные болты по бетону – размеры и виды, советы по выбору
Такой вид крепежа используется при монтаже различных конструкций на все виды бетонных изделий, причем не только полнотелых, но и ячеистых. Конструктивно анкерные болты состоят из двух основных частей – распорного элемента и шпильки. Технология производства одинакова, разница лишь в линейных параметрах, форме и дополнительных «приспособлениях».
Все изделия имеют свои численные обозначения (в «мм»). К примеру, 8/10 х 50. Как расшифровываются цифры?
Первая – размер резьбы (8).
Вторая – диаметр (10).
Третья – длина изделия (50).
Каких размеров бывают анкера по бетону?
Резьба – от М5 до М20.
Диаметр – от 6 до 24.
Длина – от 18 до 400.
Выбор соответствующего размера изделий – это еще не все. Нужно подумать и об удобстве производства монтажных работ, особенностях эксплуатации тех предметов (устройств), которые закрепляются. Поэтому, чтобы иметь более полное представление об анкерных болтах, стоит указать и на основные разновидности этого типа крепежа (о дюбелях читайте здесь).
С шайбой
Такие изделия используются, если нужно что-то плотно прижать к поверхности крепления. К примеру, корпус бытового прибора, предмета меблировки «навесного» типа.
С гайкой на конце
С ней удобно размещать на высоте массивные предметы. Соответствующие отверстия в корпусе «надеваются» на заранее установленные в стене болты, а потом производится фиксация по месту гайкой.
«Г-образной» формы
С помощью таких изделий удобно крепить тяжелые бытовые приборы, которые придется периодически снимать с места установки. Например, настенные котлы, бойлеры и тому подобное (для ремонта или обслуживания).
С кольцом, крюком
Как правило, их используют для установки осветительных приборов, при монтаже трасс инженерных коммуникаций и в ряде других случаев.
Подбор соответствующего типоразмера болтов производится индивидуально для каждого закрепляемого изделия. Правило простое – чем массивнее предмет, тем толще должен быть крепеж. Что касается длины, то нужно ориентироваться также на толщину основы, на которую производится монтаж.
К примеру, для небольшого телевизора достаточно болта на 6 мм, а для гамака, тем более рассчитанного на взрослого человека, меньше 12 мм устанавливать не стоит.
В принципе, этой информации вполне достаточно, чтобы сделать оптимальный выбор. Но в особо проблемных случаях следует ознакомиться с данными по максимальной нагрузке в прилагаемой таблице, в которых, кроме того, указаны поправочные коэффициенты на размеры и рекомендуемое расстояние.
Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео
Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.
Как устроен анкерный крепеж с гайкой?
Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.
Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.
В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.
Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?
Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.
Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.
Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.
Технические характеристики анкерных болтов
Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.
Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.
Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.
При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.
Усиленный вариант – двухраспорный крепеж
За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.
Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.
Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.
Правильный монтаж и качественное крепление
Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.
Как правильно установить анкерный болт с гайкой — пошаговая схема
Шаг 1: Диаметр отверстия под анкер
Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.
Шаг 2: Очистка места крепления от мусора
Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.
Шаг 3: Правильная установка тяжелых элементов
После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.
Оцените статью: Поделитесь с друзьями!
Анкерный болт с гайкой | Мос Крепеж
Строительные работы и монтаж стали главными областями применения анкерных болтов. Наиболее часто его используют при возведении лестниц и дополнительных уровней строения установке колон, как элемент крепления разборных конструкций. Существует возможность дополнительного укрепления ранее установленных объектов. Так же анкером фиксируют на месте тяжелую промышленную технику в производственных помещениях.
Анкерный болт с гайкой получил свое широкое распространение из-за уникальных технических характеристик. К ним относится:
Способность выдержать нагрузку. Самый маленький анкер способен нести вес около 800 кг.
За счет использования легированной стали анкер болт стоек к губительному воздействию ржавчины.
В эксплуатационных условиях, где возможны динамические нагрузки, анкерный болт незаменим.
Богатый выбор размерного ряда. На рынке представлено множество разновидностей данной системы. Они отвечают разным условиям и нюансам монтажных работ.
Устройство анкерного болта позволяет производить быстрый монтаж конструктивных элементов.
Прежде чем купить анкерный болт с гайкой необходимо разобраться с маркировкой.
Вначале идет численно-буквенное обозначение, в нем зашифрована информация о диаметре резьбы. Дальше идет цифра, указывающая на диаметр сверла, для изготовления отверстия в которое производится установка втулки анкера. Знаком дроби ( / ) отделено произведение толщины материала, который будет крепиться, на глубину сверления основания. Пример: 12/50х115 или где 12 это диаметр резьбы, 50 толщина материала, а 115 глубина отверстия сверления.
Монтаж производится в материал с твердой структурой, например кирпич, бетон, камень, металл, дерево. При этом нужно обратить внимание на отсутствие производственного брака поверхности в виде пустот. Если таковые найдены, необходимо сдвинуть точку фиксации в другое место. Длина анкера не должна превышать глубины элемента, в который он будет вкручиваться. Анкер-болт достаточно дорогостоящий по цене крепеж, поэтому в целях экономии необходимо заранее продумать какой именно будет более выгодно применить, а так же подсчитать количество.
»Тяжелые шестигранные гайки
Тяжелые шестигранные гайки немного больше и толще стандартных (готовых) шестигранных гаек. Существует множество марок, и толстый узор обычно используется для болтов большого диаметра и высокой прочности. См. Нашу таблицу совместимости гаек, чтобы определить совместимые тяжелые шестигранные гайки для конкретного сорта болта. Поскольку горячее цинкование обычно увеличивает толщину резьбовой части крепежа от 2,2 до 5 мил, оцинкованные тяжелые шестигранные гайки имеют резьбу большего размера, чтобы компенсировать коррозионно-стойкое покрытие на болтах.
Фондовая
Диаметр: 3/8 ″ — 2-3 / 4 ″
Происхождение: отечественное и импортное
Поверхность: простая и горячеоцинкованная
Марки: A563 (сорта A, C и DH), A194, класс 2H
Размеры
Щелкните таблицу, чтобы просмотреть чертеж
Диаметр болта. F С H Масса
(фунты) Номера деталей
Ширина по квартирам Ширина по углам Толщина A563A A1942H A563DH
Импорт внутренний Импорт внутренний
Базовый Макс мин. Макс мин. Базовый Макс мин. Обычная Galv. Обычная Galv. Обычная Galv. Обычная Galv.
¹ ⁄ ₂ ⁷ ⁄ ₈ 0,875 0,850 1.010 0,969 ³¹ ⁄ ₆₄ 0,504 0,464 0.07 11729 11730 – – 11761 11762 16356 18345
⁵ ⁄ ₈ 1 ¹ ⁄ ₁₆ 1.062 1.031 1,227 1,175 ³⁹ ⁄ ₆₄ 0,631 0.587 0,12 11731 11732 16358 16359 11763 11764 – 18346
³ ⁄ ₄ 1 ¹ ⁄ ₄ 1,250 1,212 1.443 1,382 ⁴⁷ ⁄ ₆₄ 0.758 0,710 0,20 11733 11734 16360 16361 11765 11766 – 18347
⁷ ⁄ ₈ 1 ⁷ ⁄ ₁₆ 1,438 1,394 1,660 1,589 ⁵⁵ ⁄ ₆₄ 0.885 0,833 0,30 11735 11736 16362 16363 11767 11768 – 18348
1 1 ⁵ ⁄ ₈ 1,625 1,575 1.876 1,796 ⁶³ ⁄ ₆₄ 1.012 0,956 0,43 11737 11738 16364 16365 11769 11770 – 18349
1 ¹ ⁄ ₈ 1 ¹³ ⁄ ₁₆ 1,812 1,756 2,093 2,002 1 ⁷ ⁄ ₆₄ 1.139 1,079 0,59 11739 11740 16366 – 11771 11772 – 16367
1 ¹ ⁄ ₄ 2 2 000 1,938 2.309 2.209 1 ⁷ ⁄ ₃₂ 1.251 1,187 0,79 11741 11742 16370 – 11773 11774 – 16371
1 ³ ⁄ ₈ 2 ³ ⁄ ₁₆ 2,188 2,119 2,526 2,416 1 ¹¹ ⁄ ₃₂ 1.378 1,310 1.02 11743 11744 16374 – 11775 11776 – 16375
1 ¹ ⁄ ₂ 2 ³ ⁄ ₈ 2,375 2.300 2,742 2,622 1 ¹⁵ ⁄ ₃₂ 1.505 1,433 1,31 11745 11746 16378 – 11777 11778 – 16379
1 ⁵ ⁄ ₈ 2 ⁹ ⁄ ₁₆ 2,562 2.481 2,959 2,828 1 ¹⁹ ⁄ ₃₂ 1.632 1,556 1,62 17750 17751 16380 16381 11779 11780 16380 16381
1 ³ ⁄ ₄ 2 ³ ⁄ ₄ 2,750 2,662 3,175 3,035 1 ²³ ⁄ ₃₂ 1.759 1.679 2,04 11747 11748 16384 16385 12549 12550 16384 16385
1 ⁷ ⁄ ₈ 2 ¹⁵ ⁄ ₁₆ 2,938 2,844 3,392 3,242 1 ²⁷ ⁄ ₃₂ 1.886 1,802 2,41 19433 19434 – – – – – –
2 3 ¹ ⁄ ₈ 3,125 3,025 3,608 3,449 1 ³¹ ⁄ ₃₂ 2,013 1.925 2,99 11749 11750 16390 16391 11783 11784 16390 16391
2 ¹ ⁄ ₄ 3 ¹ ⁄ ₂ 3,500 3,388 4,041 3,862 2 ¹³ ⁄ ₆₄ 2.251 2,155 4,19 11751 11752 16396 16397 12681 12682 16396 16397
2 ¹ ⁄ ₂ 3 ⁷ ⁄ ₈ 3,875 3,750 4,474 4,275 2 ²⁹ ⁄ ₆₄ 2.505 2.401 5,64 11753 11754 16398 16399 12553 12554 16398 16399
2 ³ ⁄ ₄ 4 ¹ ⁄ ₄ 4,250 4,112 4,907 4,688 2 ⁴⁵ ⁄ ₆₄ 2.759 2,647 7,38 15864 16041 16400 16401 12555 12556 16400 16401
3 4 ⁵ ⁄ ₈ 4,625 4,475 5,340 5.102 2 ⁶¹ ⁄ ₆₄ 3.013 2,893 9,50 15863 16042 16402 16403 12601 12602 16402 16403
3 ¹ ⁄ ₄ 5 5.000 4,838 5,774 5,515 3 ³ ⁄ ₁₆ 3.252 3,124 11,94 18395 – – – – – – –
3 ¹ ⁄ ₂ 5 ³ ⁄ ₈ 5,375 5.200 6.207 5,928 3 ⁷ ⁄ ₁₆ 3.506 3,370 15,26 18495 – – – – – – –
3 ³ ⁄ ₄ 5 ³ ⁄ ₄ 5,750 5,562 6,640 6.341 3 ¹¹ ⁄ ₁₆ 3.760 3,616 18,12 – – – – – – – –
4 6 ¹ ⁄ ₈ 6,125 5,925 7.073 6,755 3 ¹⁵ ⁄ ₁₆ 4,014 3.862 21,80 11755 11756 16404 16405 – – 16404 16405
Размеры согласно ASME B18.2.2 1987 (1999)
2020-11-17
»Шестигранные гайки
Шестигранные гайки
(также называемые готовыми шестигранными гайками) доступны в стандарте ASTM A563-A и совместимы с болтами из низкоуглеродистой стали, такими как ASTM A307, ASTM F1554, класс 36, SAE, класс 2 и AASHTO M183.Гайки класса 5 и 8 по SAE также доступны в готовом исполнении. Поскольку горячее цинкование обычно добавляет толщину от 2,2 до 5 мил к резьбовой части крепежа, оцинкованные шестигранные гайки нарезают больше размера, чтобы компенсировать коррозионно-стойкое покрытие на болтах.
Фондовая
Диаметр: 3/8 ″ — 1-1 / 2 ″
Марка: ASTM A563
Происхождение: Отечественные и импортные
Поверхность: гладкая и горячеоцинкованная
Размеры
Щелкните по таблице, чтобы просмотреть чертеж
Номинальный размер F С H Номера деталей
Ширина по квартирам Ширина по углам Толщина внутренний Импорт
Базовый Макс мин. Макс мин. Базовый Макс мин. Обычная Оцинкованный Обычная Оцинкованный
¹ ⁄ ₂ ³ ⁄ ₄ 0.750 0,736 0,866 0,840 ⁷ ⁄ ₁₆ 0,448 0,427 16270 16271 11701 11702
⁵ ⁄ ₈ ¹⁵ ⁄ ₁₆ 0,938 0,922 1.083 1.051 ³⁵ ⁄ ₆₄ 0.559 0,535 16272 16273 11703 11704
³ ⁄ ₄ 1 ¹ ⁄ ₈ 1,125 1.088 1,299 1,240 ⁴¹ ⁄ ₆₄ 0,665 0,617 16274 16275 11705 11706
⁷ ⁄ ₈ 1 ⁵ ⁄ ₁₆ 1.312 1,269 1,516 1.447 ³ ⁄ ₄ 0,776 0,724 16276 16277 11707 11708
1 1 ¹ ⁄ ₂ 1,500 1,450 1,732 1,653 ⁵⁵ ⁄ ₆₄ 0.887 0,831 16278 16279 11709 11710
1 ¹ ⁄ ₈ 1 ¹¹ ⁄ ₁₆ 1.688 1,631 1,949 1.859 ³¹ ⁄ ₃₂ 0,999 0,939 16280 16281 11711 11712
1 ¹ ⁄ ₄ 1 ⁷ ⁄ ₈ 1.875 1,812 2,165 2,066 1 ¹ ⁄ ₁₆ 1.094 1.030 16282 16283 11713 11714
1 ³ ⁄ ₈ 2 ¹ ⁄ ₁₆ 2,062 1,994 2,382 2,273 1 ¹¹ ⁄ ₆₄ 1.206 1,138 – – 11715 11716
1 ¹ ⁄ ₂ 2 ¹ ⁄ ₄ 2,250 2,175 2,598 2,480 1 ⁹ ⁄ ₃₂ 1,317 1,245 16286 16287 11717 11718
Размеры согласно ASME B18.2,2 1987 (1999)
07.02.2020
Рекомендуемые гайки и шайбы | F1554 Анкерные болты
Марка Идентификационный номер Размер Дюймы Рекомендуемая гайка A563 Шайба
Обычная отделка Горячее или механическое цинкование
Марка Стиль Марка Стиль
36 ¹ ⁄ ₂ — 1 ¹ ⁄ ₂ A шестигранник A шестигранник F436
1 ⁵ ⁄ ₈ — 4 A Тяжелый шестигранник A Тяжелый шестигранник
55 ¹ ⁄ ₂ — 1 ¹ ⁄ ₂ A шестигранник A Тяжелый шестигранник F436
1 ⁵ ⁄ ₈ — 4 A Тяжелый шестигранник A Тяжелый шестигранник
105 ¹ ⁄ ₂ — 1 ¹ ⁄ ₂ D ¹ Тяжелый шестигранник DH ² Тяжелый шестигранник F436
1 ⁵ ⁄ ₈ — 3 DH ² Тяжелый шестигранник DH ² Тяжелый шестигранник
A563 Тяжелые шестигранные гайки и шестигранные гайки
Требуемая спецификация гаек для всех анкерных болтов F1554 — ASTM A563, которая является общей спецификацией гаек для структурных и механических применений.В зависимости от диаметра и отделки анкерного болта ASTM требует шестигранную или толстую шестигранную гайку A563. Тяжелые шестигранные гайки немного толще и шире шестигранных гаек. Наиболее распространенные марки ASTM A563, представленные на рынке, которые используются с анкерными болтами F1554, — это A563 Grade A и A563 Grade DH. Низкопрочные гайки ASTM A563 класса A обычно встречаются как с шестигранной, так и с тяжелой шестигранной головкой, и являются рекомендуемыми гайками как для F1554 класса 36, так и для F1554 класса 55. Высокопрочные тяжелые шестигранные гайки A563 класса DH требуются для использования с высокопрочными гайками F1554 Grade 105. анкерные болты, однако гайки A563 Grade DH часто недоступны в определенных диаметрах, отделках или отечественного производства.В этих случаях тяжелую шестигранную гайку A194 Grade 2H можно в любой момент заменить для снижения затрат. Эта замена разрешена в любое время в соответствии с ASTM A563 и указана в примечаниях к таблице 3 «Требования к механике» в ASTM A563. Гайки A563 Grade DH и A194 Grade 2H всегда можно использовать со всеми тремя классами F1554.
A563 Марки
A Углеродистая сталь, шестигранник или толстый шестигранник
B Углеродистая сталь, шестигранник или толстый шестигранник
С Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
D Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
DH Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник
C3 Погодоустойчивая сталь, закаленная и отпущенная, тяжелый шестигранник
Dh4 Погодоустойчивая сталь, закаленная и отпущенная, тяжелый шестигранник
A563 Механические свойства
Марка Стиль Размер, дюйм. Испытательная нагрузка, тыс. Фунтов / кв. Дюйм Твердость, HBN
Обычная Оцинкованный
А шестигранник 1/4 — 1-1 / 2 90 68 116–302
Тяжелый шестигранник 1/4 — 4 100 75 116–302
Б Тяжелый шестигранник 1/4 — 1 133 100 121–302
Тяжелый шестигранник 1-1 / 8 — 1-1 / 2 116 87 121–302
К / С3 Тяжелый шестигранник 1/4 — 4 144 144 143–352
D Тяжелый шестигранник 1/4 — 4 150 150 248–352
DH / Dh4 Тяжелый шестигранник 1/4 — 4 175 150 248–352
Для резьбы UNC, 8UN, 6UN и крупной резьбы
A563 Химические свойства
Элемент Классы O, A, B, C D ** DH **
Углерод 0.55% макс 0,55% макс. 0,20 — 0,55%
Марганец, не менее 0,30% 0.60%
Фосфор, не более 0,12% 0,04% 0,04%
Сера, не более 0,15% * 0,05% 0,05%
* Для марок O, A и B содержание серы 0.Максимум 23% приемлемо с одобрения покупателя
** Для марок D и DH допускается содержание серы 0,05–0,15% при условии, что марганец составляет не менее 1,35%
Элемент Классы С3 * Dh4
А B С D E F N
Углерод 0.33 — 0,40% 0,38 — 0,48% 0,15 — 0,25% 0,15 — 0,25% 0,20 — 0,25% 0,20 — 0,25% 0,20 — 0,53%
Марганец 0,90 — 1,20% 0,70 — 0,90% 0,80 — 1,35% 0,40 — 1,20% 0,60 — 1,00% 0,90 — 1,20% 0,40% мин.
фосфор 0.040% макс 0,06 — 0,12% 0,035% макс. 0,040% макс. 0,040% макс. 0,040% макс. 0,07 — 0,15% 0,046% макс.
Сера, не более 0,050% 0,050% 0,040% 0,050% 0,040% 0,040% 0,050% 0,050%
Кремний 0.15 — 0,35% 0,30 — 0,50% 0,15 — 0,35% 0,25 — 0,50% 0,15 — 0,35% 0,15 — 0,35% 0,20 — 0,90%
Медь 0,25 — 0,45% 0,20 — 0,40% 0,20 — 0,50% 0,30 — 0,50% 0,30 — 0,60% 0,20 — 0,40% 0,25 — 0,55% 0.20% мин.
Никель 0,25 — 0,45% 0,50 — 0,80% 0,25 — 0,50% 0,50 — 0,80% 0,30 — 0,60% 0,20 — 0,40% 1,00% макс. 0,20% мин. **
Хром 0,45 — 0,65% 0,50 — 0,75% 0,30 — 0,50% 0,50 — 1,00% 0,60 — 0,90% 0.45 — 0,65% 0,30 — 1,25% 0,45% мин.
Ванадий 0,020% мин.
молибден 0,06% макс. 0,10% макс 0,15% мин. **
Титан 0.05% макс
* Выбор класса остается на усмотрение производителя
** Можно использовать никель или молибден.
Тяжелые шестигранные гайки A194, класс 2H
Как и A563 Grade DH, ASTM A194 Grade 2H — это высокопрочная гайка с практически идентичными механическими требованиями, но с дополнительной термообработкой и проведенными испытаниями. Эта дополнительная термообработка и испытания необходимы, чтобы гарантировать, что гайка работает при высоких температурах.ASTM A194 — это спецификация на болтовые соединения для высоких температур и / или давления, которые часто используются в трубопроводах или механических устройствах. Из-за массового производства этих гаек для этих применений, гайки A194 Grade 2H часто широко доступны и экономичны при определенных диаметрах и отделках, что делает их отличной заменой любой гайке A563. В частности, вместо тяжелых шестигранных гаек A563 Grade DH обычно используются гайки A194 Grade 2H.
A194 Химические свойства
Элемент 2, 2H и 2HM 4 7 и 7M (AISI 4140) 8 (AISI 304) 8M (AISI 316)
Углерод 0.40% мин. 0,40 — 0,50% 0,37 — 0,49% 0,08% макс. 0,08% макс.
Марганец 1,00% макс. 0,70 — 0,90% 0,65 — 1,10% 2,00% макс. 2,00% макс.
Фосфор, не более 0,040% 0,035% 0,035% 0,045% 0,045%
Сера, не более 0.050% 0,040% 0,040% 0,030% 0,030%
Кремний 0,40% макс 0,15 — 0,35% 0,15 — 0,35% 1,00% макс. 1,00% макс.
Хром 0,75 — 1,20% 18,0 — 20,0% 16,0 — 18,0%
Никель 8.0–11,0% 10,0 — 14,0%
молибден 0,20 — 0,30% 0,15 — 0,25% 2,00 — 3,00%
Тяжелая шестигранная гайка Размеры
Щелкните по таблице, чтобы просмотреть чертеж
Диаметр болта. F С H Вес
(фунты)
Ширина по квартирам Ширина по углам Толщина
Базовый Макс мин. Макс мин. Базовый Макс мин.
¹ ⁄ ₂ ⁷ ⁄ ₈ 0.875 0,850 1.010 0,969 ³¹ ⁄ ₆₄ 0,504 0,464 0,07
⁵ ⁄ ₈ 1 ¹ ⁄ ₁₆ 1.062 1.031 1,227 1,175 ³⁹ ⁄ ₆₄ 0,631 0.587 0,12
³ ⁄ ₄ 1 ¹ ⁄ ₄ 1,250 1,212 1.443 1,382 ⁴⁷ ⁄ ₆₄ 0,758 0,710 0,20
⁷ ⁄ ₈ 1 ⁷ ⁄ ₁₆ 1.438 1,394 1,660 1,589 ⁵⁵ ⁄ ₆₄ 0,885 0,833 0,30
1 1 ⁵ ⁄ ₈ 1,625 1,575 1.876 1,796 ⁶³ ⁄ ₆₄ 1.012 0,956 0.43
1 ¹ ⁄ ₈ 1 ¹³ ⁄ ₁₆ 1,812 1,756 2,093 2,002 1 ⁷ ⁄ ₆₄ 1,139 1,079 0,59
1 ¹ ⁄ ₄ 2 2 000 1,938 2.309 2.209 1 ⁷ ⁄ ₃₂ 1,251 1,187 0,79
1 ³ ⁄ ₈ 2 ³ ⁄ ₁₆ 2,188 2,119 2,526 2,416 1 ¹¹ ⁄ ₃₂ 1,378 1,310 1.02
1 ¹ ⁄ ₂ 2 ³ ⁄ ₈ 2.375 2.300 2,742 2,622 1 ¹⁵ ⁄ ₃₂ 1,505 1,433 1,31
1 ⁵ ⁄ ₈ 2 ⁹ ⁄ ₁₆ 2,562 2.481 2,959 2,828 1 ¹⁹ ⁄ ₃₂ 1.632 1,556 1,62
1 ³ ⁄ ₄ 2 ³ ⁄ ₄ 2,750 2,662 3,175 3,035 1 ²³ ⁄ ₃₂ 1,759 1.679 2,04
1 ⁷ ⁄ ₈ 2 ¹⁵ ⁄ ₁₆ 2.938 2,844 3,392 3,242 1 ²⁷ ⁄ ₃₂ 1.886 1,802 2,41
2 3 ¹ ⁄ ₈ 3,125 3,025 3,608 3,449 1 ³¹ ⁄ ₃₂ 2,013 1,925 2.99
2 ¹ ⁄ ₄ 3 ¹ ⁄ ₂ 3,500 3,388 4,041 3,862 2 ¹³ ⁄ ₆₄ 2,251 2,155 4,19
2 ¹ ⁄ ₂ 3 ⁷ ⁄ ₈ 3,875 3.750 4,474 4,275 2 ²⁹ ⁄ ₆₄ 2,505 2.401 5,64
2 ³ ⁄ ₄ 4 ¹ ⁄ ₄ 4,250 4,112 4,907 4,688 2 ⁴⁵ ⁄ ₆₄ 2,759 2,647 7.38
3 4 ⁵ ⁄ ₈ 4,625 4,475 5,340 5.102 2 ⁶¹ ⁄ ₆₄ 3,013 2,893 9,50
3 ¹ ⁄ ₄ 5 5.000 4,838 5,774 5.515 3 ³ ⁄ ₁₆ 3,252 3,124 11,94
3 ¹ ⁄ ₂ 5 ³ ⁄ ₈ 5,375 5.200 6.207 5,928 3 ⁷ ⁄ ₁₆ 3,506 3,370 15,26
3 ³ ⁄ ₄ 5 ³ ⁄ ₄ 5.750 5,562 6,640 6.341 3 ¹¹ ⁄ ₁₆ 3,760 3,616 18,12
4 6 ¹ ⁄ ₈ 6,125 5,925 7.073 6,755 3 ¹⁵ ⁄ ₁₆ 4,014 3,862 21.80
Размеры согласно ASME B18.2.2 1987 (1999)
Размеры шестигранной гайки
Щелкните по таблице, чтобы просмотреть чертеж
Номинальный размер F С H Номера деталей
Ширина по квартирам Ширина по углам Толщина внутренний Импорт
Базовый Макс мин. Макс мин. Базовый Макс мин. Обычная Оцинкованный Обычная Оцинкованный
¹ ⁄ ₂ ³ ⁄ ₄ 0.750 0,736 0,866 0,840 ⁷ ⁄ ₁₆ 0,448 0,427 16270 16271 11701 11702
⁵ ⁄ ₈ ¹⁵ ⁄ ₁₆ 0,938 0,922 1.083 1.051 ³⁵ ⁄ ₆₄ 0.559 0,535 16272 16273 11703 11704
³ ⁄ ₄ 1 ¹ ⁄ ₈ 1,125 1.088 1,299 1,240 ⁴¹ ⁄ ₆₄ 0,665 0,617 16274 16275 11705 11706
⁷ ⁄ ₈ 1 ⁵ ⁄ ₁₆ 1.312 1,269 1,516 1.447 ³ ⁄ ₄ 0,776 0,724 16276 16277 11707 11708
1 1 ¹ ⁄ ₂ 1,500 1,450 1,732 1,653 ⁵⁵ ⁄ ₆₄ 0.887 0,831 16278 16279 11709 11710
1 ¹ ⁄ ₈ 1 ¹¹ ⁄ ₁₆ 1.688 1,631 1,949 1.859 ³¹ ⁄ ₃₂ 0,999 0,939 16280 16281 11711 11712
1 ¹ ⁄ ₄ 1 ⁷ ⁄ ₈ 1.875 1,812 2,165 2,066 1 ¹ ⁄ ₁₆ 1.094 1.030 16282 16283 11713 11714
1 ³ ⁄ ₈ 2 ¹ ⁄ ₁₆ 2,062 1,994 2,382 2,273 1 ¹¹ ⁄ ₆₄ 1.206 1,138 – – 11715 11716
1 ¹ ⁄ ₂ 2 ¹ ⁄ ₄ 2,250 2,175 2,598 2,480 1 ⁹ ⁄ ₃₂ 1,317 1,245 16286 16287 11717 11718
Размеры согласно ASME B18.2,2 1987 (1999)
F436 Шайба
Если не указано иное, ASTM F1554 требует закаленной шайбы F436 типа 1. Эта шайба — обычная шайба серийного производства, которая обычно используется с конструкционными болтами и высокопрочными болтами самых разных спецификаций. В отличие от шайбы F844 общего назначения и низкокачественной шайбы, шайба F436 подвергается термообработке до требуемого диапазона твердости и предназначена для механического и конструкционного использования. Приведенные ниже размеры показывают стандартные размеры стандартных шайб F436, которые являются экономичными и легкодоступными.Индивидуальные шайбы F436, которые могут быть толще, квадратнее или больше, могут быть изготовлены по индивидуальному заказу, но с гораздо более высокой стоимостью и более длительным сроком изготовления.
F436 Механические свойства
Гладкая поверхность Горячее цинкование
Твердость по Роквеллу от 38 до 45 HRC Твердость по Роквеллу от 26 до 45 HRC
F436 Требования к химическим веществам
Элемент Тип 1 Тип 3
Фосфор, не более 0.040% 0,040%
Сера, не более 0,050% 0,050%
Кремний – 0,15 — 0,35%
Хром – 0,45 — 0,65%
Никель – 0,25 — 0,45%
Медь – 0,25 — 0,45%
Шайба из атмосферостойкой стали также может быть изготовлена из любой из сталей, перечисленных в таблице 2 документа A325.
Размеры закаленной шайбы
Щелкните по таблице, чтобы просмотреть чертеж
Размер болта B А С Вес (фунты) На 1000 штук Номера деталей
Внешний диаметр Внутренний диаметр Толщина внутренний
Мин. Макс Обычная Оцинкованный
¹ ⁄ ₂ 1 ¹ ⁄ ₁₆ ¹⁷ ⁄ ₃₂ 0.097 0,177 18 16440 16441
⁵ ⁄ ₈ 1 ⁵ ⁄ ₁₆ ¹¹ ⁄ ₁₆ 0,122 0,177 33 16442 16443
³ ⁄ ₄ 1 ¹⁵ ⁄ ₃₂ ¹³ ⁄ ₁₆ 0.122 0,177 41 16444 16445
⁷ ⁄ ₈ 1 ³ ⁄ ₄ ¹⁵ ⁄ ₁₆ 0,136 0,177 64 16446 16447
1 2 1 ¹ ⁄ ₁₆ 0.136 0,177 82 16448 16449
1 ¹ ⁄ ₈ 2 ¹ ⁄ ₄ 1 ³ ⁄ ₁₆ 0,136 0,177 105 16450 16451
1 ¹ ⁄ ₄ 2 ¹ ⁄ ₂ 1 ³ ⁄ ₈ 0.136 0,177 133 16452 16453
1 ³ ⁄ ₈ 2 ³ ⁄ ₄ 1 ¹ ⁄ ₂ 0,136 0,177 163 16454 16455
1 ¹ ⁄ ₂ 3 1 ⁵ ⁄ ₈ 0.136 0,177 200 16456 16457
1 ⁵ ⁄ ₈ 3 ¹ ⁄ ₄ 1 ³ ⁄ ₄ 0,178 0,28 320 19481 * 19482 *
1 ³ ⁄ ₄ 3 ³ ⁄ ₈ 1 ⁷ ⁄ ₈ 0.178 0,28 307 16458 16459
1 ⁷ ⁄ ₈ 3 ¹ ⁄ ₂ 2 0,178 0,28 360 16471 * 16472
2 3 ³ ⁄ ₄ 2 ¹ ⁄ ₈ 0.178 0,28 380 16460 16461
2 ¹ ⁄ ₄ 4 2 ³ ⁄ ₈ 0,24 0,34 560 16462 16463
2 ¹ ⁄ ₂ 4 ¹ ⁄ ₂ 2 ⁵ ⁄ ₈ 0.24 0,34 720 16464 16465
2 ³ ⁄ ₄ 5 2 ⁷ ⁄ ₈ 0,24 0,34 920 16611 16612
3 5 ¹ ⁄ ₂ 3 ¹ ⁄ ₈ 0.24 0,34 1040 16613 16614
3 ¹ ⁄ ₄ 6 3 ³ ⁄ ₈ 0,24 0,34 1350 – –
3 ¹ ⁄ ₂ 6 ¹ ⁄ ₂ 3 ⁵ ⁄ ₈ 0.24 0,34 1633 18490 18460
3 ³ ⁄ ₄ 7 3 ⁷ ⁄ ₈ 0,24 0,34 1880 – –
4 7 ¹ ⁄ ₂ 4 ¹ ⁄ ₈ 0.24 0,34 2200 18461 18462
Размеры согласно ASTM F436
* Обычно внутренние
Анкерные гильзы
Выравнивание анкерных болтов и их точная установка в бетон в требуемом месте, чтобы конструкция или оборудование могли идеально подходить к анкерным болтам, является сложной задачей. Часто используются гильзы для анкерных болтов, чтобы сделать этот процесс более легким и щадящим.Анкерные гильзы создают в бетоне полость или пустоту, где анкерный болт может быть точно отрегулирован в случае, если анкерный болт немного не выровнен и должен быть отрегулирован для соответствия конструкции. Позже пространство, которое втулка создает для регулировки, заполняется раствором после обеспечения посадки. Portland Bolt имеет как гильзы для анкерных болтов Wilson, так и гильзы для анкерных болтов Contec. Иногда инженер может указать специальную гильзу, состоящую из стальной трубы, приваренной к анкерному болту или пластине для заделки анкерного болта.Эти сварные гильзы для труб изготавливаются по индивидуальному заказу и разрабатываются инженером.
Размеры анкерной гильзы
Щелкните по таблице, чтобы просмотреть чертеж
Гильзы Wilson Рукава Contec
Размер болта Размер корпуса Ш x Д Номер детали Код цвета Размер корпуса Ш x Д Номер детали
¹ ⁄ ₂ « 2 дюйма x 5 дюймов 18255 желтый 2 дюйма x 5 дюймов 18296
³ ⁄ ₄ « –
⁵ ⁄ ₈ « 2 «x 7» 18256 белый 2 «x 7» 18297
³ ⁄ ₄ « 18257
⁷ ⁄ ₈ « 18258
1 « 3 дюйма x 10 дюймов 18259 зеленый 3 дюйма x 10 дюймов 18298
1 ¹ ⁄ ₄ « 18260
1 ¹ ⁄ ₂ « 4 дюйма x 15 дюймов 18261 красный 4 дюйма x 15 дюймов 18299
1 ³ ⁄ ₄ « 18262
2 « 4 дюйма x 18 дюймов 18263 синий 4 дюйма x 18 дюймов 18300
2 ¹ ⁄ ₄ « 18264
2 ¹ ⁄ ₂ « 6 дюймов x 24 дюйма 18265 коричневый 6 дюймов x 24 дюйма 18301
3 « 18482
4 « – – черный 6 дюймов x 24 дюйма 18302
5 «
Тарелки
Квадратные пластины, закладные пластины и шаблоны обычно используются с анкерными болтами F1554.Очень часто квадратные пластины используются вместо шайб F436 на выступающем резьбовом конце анкерного болта, но, возможно, еще более распространенным является приваривание или фиксация квадратной пластины внизу анкерного болта для вытягивания. сопротивление. Закладываемые плиты могут быть круглыми или квадратными и изготавливаются на заказ в соответствии с требованиями инженера для конкретных расчетных нагрузок на фундамент. Эти закладные или верхние шайбы обычно изготавливаются из стали A36 марки A572 Grade 50.
Шаблоны и сборки
Анкерные болты часто группируются в наборы по два, четыре, шесть, восемь или больше и устанавливаются в бетон с помощью шаблонов, которые сохраняют формирование фундамента в требуемом порядке.Шаблоны могут использоваться в верхней части анкерных болтов в качестве «выбрасываемых» шаблонов или могут быть предварительно собраны с шаблонами в верхней и нижней части сборки, чтобы надежно удерживать анкерные болты на месте во время транспортировки и укладки бетона. Иногда нижний шаблон также является структурной закладной пластиной, которая служит для сопротивления выдергиванию, а также в качестве шаблона для скрепления разработанного рисунка. Сборки анкерных болтов могут быть доставлены отдельно без какой-либо сборки, чтобы снизить стоимость доставки, а затем собраны на месте или могут быть предварительно собраны и отправлены в помеченных сборках.Полностью собранные анкерные болты в сборе трудоемки и увеличивают объем отгрузки, но часто значительно сокращают трудозатраты на месте и создают более цельный продукт, который можно использовать прямо с грузовика или легко хранить, не беспокоясь о пропаже деталей.
Таблица размеров шестигранной гайки и выбор шестигранной гайки — крепеж FMW
Готовые шестигранные гайки
Болт Размеры
Диаметр
дюймов По
квартир Толщина
1/4 7/16 7/32
5/16 1/2 17/64
3/8 9/16 21/64
7/16 16/11 3/8
1/2 3/4 7/16
9/16 7/8 31/64
5/8 15/16 35/64
3/4 1/18 41/64
7/8 1-5 / 16 3/4
1 1–1 / 2 55/64
1-1 / 8 1-11 / 16 31/32
1-1 / 4 1-7 / 8 1–1 / 16
1-3 / 8 2-1 / 16 1-11 / 64
1-1 / 2 2-1 / 4 1-9 / 32
1-5 / 8 2-7 / 16 1-25 / 64
1-3 / 4 2-5 / 8 1–1 / 2
1-7 / 8 2-15 / 16 1-27 / 32
2 3 1-23 / 32
2-1 / 4 3–3 / 8 1-59 / 64
2-1 / 2 3–3 / 4 2-9 / 64
2-3 / 4 4-1 / 8 2–23 / 64
3 4-1 / 2 2-37 / 64
3-1 / 4
3-1 / 2
3-3 / 4
4
Тяжелые шестигранные гайки
Болт Размеры
Диаметр
дюймов По
квартир Толщина
1/4 1/2 15/64
5/16 9/16 19/64
3/8 16/11 23/64
7/16 3/4 27/64
1/2 7/8 31/64
9/16 15/16 35/64
5/8 1–1 / 16 39/64
3/4 1–1 / 4 47/64
7/8 1-7 / 16 55/64
1 1-5 / 8 63/64
1-1 / 8 1-13 / 16 1-7 / 64
1-1 / 4 2 1-7 / 32
1-3 / 8 2-3 / 16 1-11 / 32
1-1 / 2 2-3 / 8 1-15 / 32
1-5 / 8 2-9 / 16 1-19 / 32
1-3 / 4 2-3 / 4 1-23 / 32
1-7 / 8 2-15 / 16 1-27 / 32
2 3-1 / 8 1-31 / 32
2-1 / 4 3-1 / 2 2-13 / 64
2-1 / 2 3-7 / 8 2–29 / 64
2-3 / 4 4-1 / 4 2-45 / 64
3 4-5 / 8 2-61 / 64
3-1 / 4 5 3–3 / 16
3-1 / 2 5-3 / 8 3-7 / 16
3-3 / 4 5-3 / 4 3-11 / 16
4 6-1 / 8
3-15 / 16
Размеры метрических болтов | Атланта Род и Производство
На главную> Размеры метрических болтов с шестигранной головкой
** Все размеры в миллиметрах **
НОМИНАЛЬНЫЙ РАЗМЕР (D) ДИАМЕТР КУЗОВА ТОЛЩИНА ГОЛОВКИ ПО КВАРТИРАМ ПО УГЛАМ
D (макс.) D (МИН) H (МАКС.) Ч (МИН) F (макс.) F (МИН) C (макс.) C (МИН)
м10 10.00 9,78 6,63 6,17 17,00 15,73 18,48 17,77
м12 12,00 11,73 7,76 4,24 19,00 17,73 20,78 20,03
м14 14,00 13,73 9,09 8,51 22,00 20,67 24,25 23.35
м16 16,00 15,73 10,32 9,68 24,00 23,67 27,71 26,75
кв.м 20,00 19,67 12,88 12,12 30,00 29,16 34,64 32,95
м24 24,00 23,67 15,44 14,56 36.00 35,00 41,57 39,55
м 30 30,00 29,67 19,48 17,92 46,00 45,00 53,12 50,85
м36 36,00 35,61 23,38 21,63 55,00 53,80 63,51 60,79
м42 42,00 41.38 26,97 25,03 65,00 62,90 75,06 71,71
м 48 48,00 47,38 31,07 28,93 75,00 72,60 86,60 82,76
м56 56,00 55,26 36,2 33,80 85,00 82,20 98,15 93.71
м64 64,00 63,26 41,32 38,68 95,00 91,80 109,70 104,65
м72 72,00 71,26 46,45 43,55 105,00 101,40 121,24 115,60
м80 80,00 79,26 51,58 48.42 115,00 111,00 132,72 126,54
m90 90,00 89,13 57,74 54,26 130,00 125,50 150,11 143.07
м 100 90,00 99,13 63,9 60,10 145,00 140,00 167,43 159.60
Тяжелые шестигранные гайки — болты Haydon Болты Haydon
Тяжелые шестигранные гайки имеют поверхность с шайбой, они немного больше и толще стандартных шестигранных гаек.Плотный шестигранник обычно используется для болтов большого диаметра и высокой прочности.
Поверхность: Обычная и оцинкованная
Классы: A563 Класс A, C, C3, DH, Dh4 и A194 Класс 2H
Размеры: Диаметр от 1/2 ″ до 4 ″
Отечественные или зарубежные в наличии и на складе!
Примечание: Оцинкованные гайки всегда нарезаются с завышенной резьбой, чтобы учесть дополнительную толщину, добавленную в процессе цинкования.
Размеры тяжелой шестигранной гайки
Номинал Ширина по плоскости (F) Ширина по углам (C) Толщина толстой шестигранной гайки (H)
Размер Базовый Макс Мин. Макс Мин.
1/4 1/2 0.500 0,488 0,577 0,556 15/64 0,250 0,218
5/16 9/16 0,562 0,546 0,650 0,622 19/64 0,314 0,280
3/8 11/16 0,688 0,669 0,794 0,763 23/64 0,377 0,341
7/16 3/4 0.750 0,728 0,866 0,830 27/64 0,441 0,403
1/2 7/8 0,875 0,850 1,010 0,969 31/64 0,504 0,464
9/16 15/16 0,938 0,909 1,083 1,037 35/64 0,568 0,526
5/8 1 1/16 1.062 1,031 1,227 1,175 39/64 0,631 0,587
3/4 1 1/4 1,250 1,212 1,443 1,382 47/64 0,758 0,710
7/8 1 7/16 1,438 1,394 1,660 1,589 55/64 0,885 0,833
1 1 5/8 1.625 1,575 1,876 1,796 63/64 1,012 0,956
1 1/8 1 13/16 1,812 1,756 2,093 2,002 1 7/64 1,139 1,079
1 1/4 2 2.000 1,938 2,309 2,209 1 7/32 1,251 1,187
1 3/8 2 3/16 2.188 2,119 2,526 2,416 1 11/32 1,378 1,310
1 1/2 2 3/8 2,375 2,300 2,742 2,622 1 15/32 1,505 1,433
1 5/8 2 9/16 2,562 2,481 2,959 2,828 1 19/32 1,632 1,556
1 3/4 2 3/4 2.750 2,662 3,175 3,035 1 23/32 1,759 1,679
1 7/8 2 15/16 2,938 2,844 3,392 3,242 1 27/32 1,886 1,802
2 3 1/8 3,125 3,025 3,608 3,449 1 31/32 2,013 1,925
2 1/4 3 1/2 3.500 3,388 4,041 3,862 2 13/64 2,251 2,155
2 1/2 3 7/8 3,875 3,750 4,474 4,275 2 29/64 2,505 2,401
2 3/4 4 1/4 4,250 4,112 4,907 4,688 2 45/64 2,759 2,647
3 4 5/8 4.625 4,475 5,340 5,102 2 61/64 3,013 2,893
3 1/4 5 5.000 4,838 5,774 5,515 3 3/16 3,252 3,124
3 1/2 5 3/8 5,375 5,200 6,207 5,928 3 7/16 3,506 3,370
3 3/4 5 3/4 5.750 5,562 6,640 6,341 3 11/16 3,760 3,616
4 6 1/8 6,125 5,925 7,073 6,755 3 15/16 4,014 3,862
Таблица X1.1 Таблица совместимости гаек
Марка болта Поверхность Номинальный размер Марка A563 и тип гайки ANSI
Рекомендуется Подходит
Шестигранник Шестигранник Шестигранник Шестигранник
A307 Grade A & C Любой От 1/4 до 1-1 / 2 A — B, D, DH A, B, C, D, DH, Dh4
A307 Grade A & C Любой > 1-1 / 2 до 2 — A A C, D, DH, Dh4
A307 Grade A & C Любой > от 2 до 4 — A — C, D, DH, Dh4
A307 Марка B Любая 1/4 до 1-1 / 2 — A B, D, DH B, C, D, DH, Dh4
A307 Марка B Любая > 1-1 / 2 до 2 — A A —
A307 Марка B Любая > от 2 до 4 — A — —
A325 Тип 1 Обычный 1/2 — 1-1 / 2 — C — C3, D, DH, Dh4
A325 Тип 1 Оцинкованный 1/2 — 1-1 / 2 — DH — —
A325 Тип 3 Обычный 1/2 — 1-1 / 2 — C3 — Dh4
A354 Grade BC Обычная 1/4 до 1-1 / 2 — C — C3, D, DH, Dh4
A354 Марка BC Обычная > 1-1 / 2 до 4 — C — C3, D, DH, Dh4
A354 Grade BC Оцинкованный 1/4 до 1-1 / 2 — DH — —
A354 Grade BC Оцинкованный > 1-1 / 2 до 4 — DH — —
A354 Grade BD Обычное 1/4 до 1-1 / 2 — DH — D, DH, Dh4
Класс A354 BD Обычный > 1-1 / 2 до 4 — DH — Dh4
A449 Обычная от 1/4 до 1-1 / 2 B — D, DH B, C, D, DH, Dh4
A449 Обычная > 1-1 / 2 до 3 — A — C, C3, D, DH, Dh4
A449 Оцинкованный 1/4 до 1-1 / 2 — DH D, DH D
A449 Оцинкованный > 1-1 / 2 до 3 — DH — D
A490 Тип 1 Обычный 1/2 — 1-1 / 2 — DH — Dh4
A490 Тип 3 Обычный 1/2 — 1-1 / 2 — Dh4 — —
A687 Обычная 5/8 — 3 — DH — DH, Dh4
A687 Оцинкованный 5/8 — 3 — Dh4 — —
F1554 Grade 55 Обычное 1/4 до 1-1 / 2 A — B, D, DH A, B, C, D, DH, Dh4
F1554 Класс 55 Обычный > 1-1 / 2 до 4 — A — C, D, DH, Dh4
F1554 Grade 55 Оцинкованный 1/4 до 4 — A — C, D, DH, Dh4
F1554 Марка 105 Обычная 1/4 до 1-1 / 2 D — — DH, Dh4
F1554 Марка 105 Обычная > 1-1 / 2 до 3 — DH — Dh4
F1554 Класс 105 Оцинкованный 1/4 до 3 — DH — Dh4
Источник: ASTM A563-07a Приложение X1
конструкций оцинкованных анкерных болтов | Оцинкованные анкерные болты
Существует множество различных конструкций анкерных болтов, включая болты с головкой, прямые и изогнутые.Они могут включать гайки и / или пластины на конце заделки. Они также могут быть гнутыми.
Анкерные болты гнутые
Анкерный болт с изгибом под прямым углом — это широко используемая конструкция, особенно в небольших «стандартных» размерах. Изогнутая часть или «ножка» анкерного болта оказывает сопротивление, поэтому болт не вырывается из бетона при приложении силы. Большинство изогнутых анкерных болтов имеют внутренние размеры, как показано на рисунке выше, хотя некоторые инженеры называют внешние или центральные размеры.Оцинкованные гнутые анкерные болты легко доступны на рынке в качестве стандартных изделий диаметром от 1/2 ″ до 1 ″. Большие размеры обычно изготавливаются на заказ.
Анкерные стержни с резьбой на каждом конце
Прямые анкерные болты, также называемые «анкерные стержни», обычно имеют резьбу на каждом конце. Чтобы обеспечить сопротивление, чтобы стержень не вырывался из бетона, на заделанный конец добавляется гайка, а иногда используется опорная плита.Это особенно характерно для больших диаметров. Оцинкованные анкерные стержни, как правило, не входят в ассортимент на рынке и изготавливаются по индивидуальному заказу в соответствии с вашими требованиями.
Анкерные болты с головкой
Анкерные болты с головкой набирают популярность. Головка болта обеспечивает сопротивление, поэтому болт не выскакивает из бетона. Иногда к головке прихваточным швом приваривают пластину, чтобы придать дополнительную прочность на вырыв. Головы выкованы и могут быть шестиугольными, толстыми или квадратными.Большинство анкерных болтов с головкой, особенно когда они произведены в соответствии со стандартом ASTM 1554, будут производиться на заказ, поскольку стандартные болты с шестигранной головкой редко соответствуют требованиям F1554. Тем не менее, Portland Bolt предлагает линейку анкерных болтов с головкой F1554 класса 36 с головкой диаметром 3/4 ″, 7/8 ″ и 1 ″ и длиной до 36 дюймов.
Анкерные стержни со спицами
Анкерные стержни изогнутой формы обычно используются в конструкции мостов для опор мостов.
No related posts.
