Как построить печку из кирпича своими руками

Делаем самую простую печку своими руками (10 фото)

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииРисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиРисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

• Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
• Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
• Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по ссылке.

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

• Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
• Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
• Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

• Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
• Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
• Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический дефлектор – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Как сделать печь из кирпича для дома своими руками

Принятие решения о строительстве кирпичной печи обеспечит дом функциональным и уютным элементом. Даже начинающий мастер способен соорудить печь своими руками из кирпича, воспользовавшись подробной инструкцией. Русская кирпичная печь обладает рядом преимуществ: большая теплоотдача, сохранение оптимальной влажности воздуха, дышащий материал, универсальность.

Читайте в статье

Особенности создания печей из кирпича своими руками

Все конструкции независимо от модификации имеют в своей конструкции следующие элементы:

• фундамент;
• топку;
• колосники;
• зольник или поддувало;
• стояки удаления дыма.

При строительстве нужно учитывать, что фундамент служит теплоизолирующим слоем — он бывает кирпичным или железобетонным.

Существует три основных разновидности кирпичной печной кладки:

Используются в быту для обогрева и для приготовления пищи. У русской печи не только самый удобный КПД, но и у единственной имеется лежанка. Голландка наиболее удобна для изготовления вручную, именно поэтому на ее основе появилась так называемая «столбянка», завоевавшая популярность у владельцев частных особняков.

Важно! В русской печи хозяйки готовят подовый хлеб — национальное славянское блюдо.

• Коэффициент полезного действия выше чем у аналогов — 71%.
• Высокая теплоемкость корпуса и более медленное остывание по сравнению с чугунной или металлической.
• Экономичность и меньший вред природе — топливо сгорает практически полностью с наибольшей теплоотдачей.
• Нагреваясь до высокой температуры, кирпичная печка никогда не будет такой обжигающе горячей как металлическая.
• При нагревании не так сильно сушит воздух. Кирпичная печь дышит, оставляя влажность нагреваемого воздуха на комфортном уровне — 40-60%.
• Влажность поддерживает за счет того, что выделяется пар, а при остывании его впитывает. Таким образом поддерживается температурный баланс. При нагревании «буржуйки» происходит сгорание пылинок содержащихся в воздухе, что в целом не очень положительно сказывается на здоровье.
• Кирпичная печь избыток тепла равномерно распределяет в своем корпусе, поэтому перегрева никогда не происходит и не нужно регулировать подачу топлива маленькими порциями.

Недостатки кирпичных печей:

• Плохо подходят для помещений, которые отапливаются раз от раза, то есть нагреть полностью остывшую комнату кирпичной печью значительно труднее;
• Кирпичная печка, как правило массивная, и строится при строительстве дома;
• Печь может быть и небольшой, но тогда она лучше подходит для готовки или обогрева одного маленького помещения;
• Печь не подходит для отапливания помещений с гнилостными испарениями: животноводческие фермы, оранжереи, теплицы и тому подобное;
• Функционал кирпичных печей довольно обширен: копчение мяса и рыбы, переплавка металлолома, закалка и цементирование металлических изделий, обжиг керамики, нагрев заготовок в кузнице, поддержка температурно-влажностного режима в бане.

Обратите внимание! Разновидность кладки печи по голландскому принципу называется столбянка.

Вариант этой печи появился, когда были распространены голландские типы кирпичных печей. Мастерам заказывали похожие печи и им пришлось придумывать свою вариацию только на основе внешнего сходства.

Принцип возведения такой печи мало чем отличается от распространенных повсеместно «голландки», «шведки», «каминопечи». Подойдет и для отопления вашего домика и для дачи. Технология печи такова, что каналы могут располагаться горизонтально и вертикально, и иметь 1, 3, 5, 7 оборотов.

Печь для бани

Сложенная из кирпича печь дышит, долго отдает и сохраняет тепло в помещении, печь более экологична по сравнению с чугунными или аналогами из металла. Наиболее достойным вариантом такой печи является так называемая конструкция «по белому» — после горения дров в помещении не остается сажи, все удаляется. Еще один удачный вариант конструкции — с плитой, предусматривающей наличие водяного бака или котла.

С трех сторон бак закрыт кирпичной стеной, за счет чего долго сохраняется высокая температура воды.

Подготовительные работы перед началом создания печи из кирпича

Необходимо выбрать схему порядовки. Чтобы определиться с точным количеством кирпича, лучше сперва осуществить процесс кладки на сухую. Это важно особенно для тех, кто делает такую работу впервые.

Процесс кладки на сухую — это предварительная работа для оценки правильности порядовки и количества подобранных материалов. Когда кладется печь кирпичная отопительная дровяная своими руками, порядовка, позаимствованная в справочной литературе, позволит оценить масштаб работы и трудозатраты, а также определить количество потраченного материала и стоимость.

Необходимые материалы и инструменты

В идеале для строительства используется печной или шамотный кирпич, но подойдет керамический или более простой. Кладка может осуществляться на сухую или на раствор. В таком случае используется цементно-песчаный раствор или более демократичный глиняный. Для экономии средств самый качественный кирпич используется для облицовки и наиболее уязвимых элементов, а для строительства печи внутри — подойдет кирпич попроще.

Инструментарий, который необходим, чтобы построить голландку или другую модель:

• мастерки различного вида — 3-4 штуки;
• кирка;
• веревка;
• киянка;
• отвес;
• строительный уровень;
• правило;
• угольник;
• швабровка;
• метр;
• рулетка;
• расшивка;
• растворная лопата.

Подробная схема кладки — чертежи и порядовки

Процесс строительства печки своими руками из кирпича не будет длительным, если воспользоваться пошаговым описанием. Прежде чем приступить к закладке конструкции необходимо найти проект кирпичной печи для дома и чертежи с порядовками.

Обратите внимание! Правильно подобранные порядовки сведут на нет головную боль при дальнейшей эксплуатации печи.

Ниже представлен проект типовой порядовки печной коробки, который обеспечит эффективную работу печки.

Для кладки кухонной печи с трехканальным отопительным щитом (длина печи 3,5 кирпича 760×880 мм, высота 22-23 ряда) потребуется 250 целых кирпичей, шесть ¾, 43 половинки, 20 четвертинок, три задвижки, поддувальная дверца, чугунная решетка. Допускается использовать марку кирпича более низкого качества М-100 для внутренней кладки и более качественный для облицовки М-175.

Сложить кирпичную печь своими руками для обогрева дома возможно по нижеприведенной схеме. При создании схемы был расчет на то, что закладка печи должна быть простой и доступной для любого, в том числе начинающего мастера, и состоять из дешевых материалов.

Кладка осуществляется по типу голландской печи, которая подходит для обогрева жилых домов. Толщина стены у такой печи равна половине кирпича.

Обратите внимание! При устройстве «голландки» важно не давать помещению остывать в течение нескольких дней. Топить нужно регулярно, хотя бы один раз в два дня.

Существует несколько типов кладки печей голландского типа. Варианты:

В первом случае швы заполняются раствором наглухо, поэтому штукатурка не требуется. Важно использовать для кладки именно печной кирпич, который еще называют «красный» или «полнотелый». Нельзя использовать ранее бывший в употреблении материал, полученный при разборе старых зданий.

Обратите внимание! Для облицовки необходимо использовать кирпич высокой категории, а внутри — более низкой.

• Первый ряд укладывается на сухую, без раствора. Здесь же происходит определение места для расположения дверцы поддувала, зольника и топочной.

• Далее происходит укладка углов, затем — контура. Для соблюдения ровности создается система контуров — с помощью отвесов, от потолка к углам печи натягивается бечевка. Технологически в печи предусмотрены три отверстия: поддувало, топочная камера и зольник. На схеме представлено расположение этих зон.
• Дверцу под поддувало устанавливают после того, как выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.
• Обустройство топки. Дверца крепится обожженной проволокой. На выкладке свода необходимо производить подпил кирпичей. Свод начинают выкладывать после того, как будет выложен второй ряд кирпича после дверцы топки.

• Облицовку камеры сгорания производят специальным огнеупорным кирпичом.
• В ходе монтажа трубы дымохода необходимо предусмотреть обустройство специальной задвижки.

• В 6 ряду устанавливается колосняковая решетка 18×25. Заранее спиливается ниша в кирпиче. Недопустима установка колосняка на раствор. Пустоты засыпаются песком. Колосняковая решетка должна свободно сниматься.
• В 7 ряду два кирпича спиливают под углом.
• Установка дымовой задвижки. Крепится на любой проволоке. Установка дымовой задвижки необходима для работы летом. Установка задвижки — это простая процедура.
• Установка топочной дверцы 25×18 см. Начинается с седьмого ряда. Недорогие дверцы являются проблемным местом. Топочная дверца является проблемным элементом печи. В 8 ряде соединяются 1 и 2 отопительные каналы.
• 8 ряд, появляется соединение 1 и 2 отопительного каналов. Воздух из обоих каналов будет выходить в трубу. Для перевязки швов используется пиленый кирпич.
• Далее идет последовательная кладка, следующий важный шаг — установка чугунной плиты.
• Завершается кладка уличными работами по кладке дымовыводящей трубы.

Как сделать кирпичную печь самостоятельно — пошаговая инструкция

Изготовление печи необходимо осуществить по технологии, выполнить по порядку все шаги, и результат не заставит себя ждать. Мастеру в работе необходима порядовка печей из кирпича для дома.

Фундамент находится на высоте «чернового пола». Горизонтальная поверхность должна быть выверено ровной. Сверху на фундамент выкладывают два слоя рубероида, пергамина — это гидроизоляция. Далее укладывается стальной лист и слой теплоизолятора.

• Кирпичная кладка оснований.

Обратите внимание! Кирпичная кладка осуществляется по заранее выбранной и желательно опробованной на сухую схеме.

Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине.

Топливник — важный элемент конструкции. Именно туда кладется топливо, которое сгорая, обеспечивает теплом всех, кто находится рядом.

В представленной схеме топливник начинается на пятом ряду.

• Кладка верха и боковых стенок.

Первый ряд полностью кладется по периметру фундамента. Второй ряд является основой для поддувала. Третий ряд выкладывают из шамотного кирпича, закрепленной в кладке. В четвертом ряду кирпичи укладываются на ребро.

Важно! Топочная дверка устанавливается на пятом ряду, который выкладывается плашмя. С седьмого по девятый ряд кладка также производится плашмя.

Советы и рекомендации по созданию кирпичных печей

Сложить печку из кирпича на века сможет даже начинающий мастер. Для этого необходимо изучить технологию, подобрать соответствующий материал, запастись терпением и соблюсти несколько полезных рекомендаций. Задумываясь о строительстве кирпичной печи в своем доме, следует учесть следующее:

• Закладывать место под печку необходимо в центре комнаты или возле внутренней стены. Размещение возле внешней стены дома чревато повышенной теплоотдачей и быстрым остыванием печки.
• При размещении печурки с варочной плитой в центре комнаты можно использовать это как разделение комнаты на кухню и гостиную. Варочная плита будет находиться в зоне для приготовления пищи, а в гостиную будет обращена ровная часть конструкции, которая благодаря красивой кладке станет изюминкой помещения.
• При возведении печки между двумя комнатами, между стеной предусматривается конструкция из жаростойкого материала.
• Подбирая размеры для будущей конструкции, следует учитывать, что фундамент выходит за края печи на 100 мм с каждой стороны.

Печка своими руками из кирпича, построенная по любой технологии, является украшением дома. Печка — это и хранительница дома, и очаг, она дает уют и тепло. Чтобы она всегда радовала, ее строительство с самого начала должно проводиться с соблюдением простых правил. Она является универсальным обогревательным элементом дома, бани или сауны. Печь обычно размещают в хозяйственной части дома, таким образом, чтобы тепло доходило во все комнаты — в спальню, детскую, гостиную, прихожую.

Простейшая печь: из подручных средств, кирпичная без раствора и на растворе

Автор: Колесников Юрий Фёдорович, инженер-теплотехник*

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Типичный случай, когда необходима простейшая печь – дача, дающая дополнительный доход в семейный бюджет. Весной еще холодно, но выезжать работы уже нужно. Осенью еще холодно, но завершать сезонные работы еще нужно. Даже если ездить без ночевки, готовить еду и немного обогреться надо. Развести костер? Потребуется много достаточно качественного топлива. За костром нужен постоянный присмотр и вообще развести его далеко не всегда возможно по требованиям пожарной безопасности. В ветреный день от костра вовсе мало толку – пламя сдувает. Выручит простейшая печка из подручных материалов – от нее можно добиться тепловой эффективности более 40%, в то время как у костра она единицы процентов; в лучшем случае 10-15%.

Простые дачные печи из кирпича

Второй случай, когда необходима простая печь – временное жилье. Напр., хозблок или бытовка, допустим, на строительстве капитального дома. Покупать или делать самому стальную печь? Недешево, сложно, много времени отнимет. Да и греют стальные печи жестковато, тепло держат недолго. Здесь пригодится простая кирпичная печка, которую можно поставить за день-два, которую не надо долго сушить перед запуском и вес которой позволяет поставить ее на обычном дощатом полу без фундамента. Печи для таких и подобных им случаев рассматриваются в этой статье.

Примечание: простая печь топится по-черному или ее дымоход из жестяных труб выводится в форточку, т.к. устройство дымохода по всем правилам сразу выводит печь из разряда простых.

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

• Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
• Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;
• Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
• Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
• Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
• Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Проще чего невозможно

Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).

Простейшая варочная печь из дырявого ведра

Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.

Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.

А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.

Примечание: в сущности данная печь модификация костра в траншее. Характерная уже для печей тепловая эффективность достигается отсутствием теплопотерь от горящего топлива в грунт.

Как сложить простейшую кирпичную печь всухую без раствора

Примечание: по подобной тепловой схеме можно также за 5-10 мин построить кирпичную печь без поверхностного горения, с колосниковой решеткой и поддувалом. Ее тепловая эффективность немного снизится, но зато возрастет теплоотдача (часовая тепловая мощность), т.е. печка будет греть не так долго, но сильнее. Подробнее см. видео ниже:

Видео: простая печь из кирпичей своими руками

Просто, но надолго

Описанные печи временные в полном смысле слова – по миновании надобности они разбираются без остатка так же просто, как были сделаны. Однако на подсобно-товарной даче или в хозблоке частного домовладения может понадобиться кирпичная печь на кладочном растворе, по тепловой эффективности сравнимая с домовой (60-75%), но пригодная для постройки прямо на полу без фундамента. Первое, что вам для этого понадобится – печной кладочный раствор. Готовый сухой раствор для кладки печей или печной клей это, конечно, технологически просто, но по цене отнюдь нет, поэтому можно изучить материал о самодельных растворах.

Следующий момент, который необходимо учесть – весовая нагрузка от печи на пол. Обычный дощатый пол по лагам выдерживает 250 кгс/кв. м, но построить «настоящую» столь легкую кирпичную печь нереально. Тем не менее, поставить кирпичную печь без фундамента на пол все-таки возможно и в легком каркасном строении при условии, что печь будет только и только на первом этаже, см. далее.

По весу в данном случае более-менее пригодна хорошо известная летняя печь-груба из 200 кирпичей (см. рис. ниже). Она весит (без топлива и посуды) ок. 890 кг, а ее опорная площадь 0,736 кв. м, т.е. весовая нагрузка от нее 1209 кгс. Однако материалы для этой печи за одну ходку легковушки не привезешь, конструкция сложновата для начинающих, а духовка (3 на рис ниже) и водогрейный бачок (4) для простой печи излишни (прочие обозначения: 1 – топочная дверца; 2 – поддувальная дверца; 5 – дверца прочистки).

Варочная печь для летней кухни

Простая печь из кирпича, чертежи и порядовка которой даны на след. рис., весит 540 кг. Уменьшение количества кирпичей до 118 достигнуто отказом от духовки с водогрейкой, а также иным, менее удобным, расположением прочистки. Опорная площадь 0,468 кв. м; весовая нагрузка 1154 кгс. Хотя давление от этой печи на пол уменьшилось не намного, но все материалы для нее можно привезти за одну ходку легковушкой, а подтесы кирпичей делать закольником (обушком) или слесарным молотком и зубилом. Тепловая эффективность и теплоотдача остались примерно такими же, ок. 60% и 700 кккал/час.

Простая варочная печь на 117 кирпичей

Примечание: тепловая эффективность 60% не такой уж плохой показатель. К примеру, КПД горелок бытовых газовых плит бюджетного и среднего ценовых сегментов составляет 60-65%. Вот о чем не мешало бы подумать, прежде чем предлагать/требовать повышения цены на газ. К сожалению, мировая экономика все больше клонится от товарной к ресурсной, а экономисты все менее думают о технических возможностях и на долгую перспективу.

Порядовка простой одноконфорочной варочной печи

Одноконфорочная печь, порядовка которой приведена на рис. справа, весит ок. 400 кг, а на ее постройку требуется 87 кирпичей. Опорная площадь – 0,326 кв. м. Давление на пол от этой печи прим. той же, еще приемлемой величины – 1225 кгс, но, перевозя для нее материалы, в машину можно взять еще пассажира, некоторое количество сельхозинвентаря либо иного полезного груза.

Как распределить нагрузку

Читатель, знакомый со строительством, может сказать: просите (вариант: «Да ты …»), 1,2 тонно-сил на квадрат дощатого пола – это как? См. выше: «при условии, что печь будет только и только на первом этаже». И если пол устроен правильно.

Напомним: лаги дощатого пола должны опираться на опорные столбы. Шаг опорных столбов рекомендуется выдерживать в пределах 0,9-1,7 м, но не более этой величины. Самые лаги – брус от 150х75, а толщина досок пола должна быть от 30 мм (лучше ставить 40 мм с простым шпунтом). В таком случае локальную нагрузку в 1300 и даже 1400 кгс возможно разместить на полу, даже если он простой без утепления, т.е. чернового пола нет.

Как именно нужно ставить простую печь из кирпича на пол без фундамента, показано на рис. ниже. Суть, будет полагать, понятна: печи, продолговатые в плане, ставят между опорными столбами так, чтобы лага пола приходилась на продольную ось печи. Печи скорее квадратные в плане и вообще компактные ставят их геометрическим центром на столб.

Как расположить простую кирпичную печь на полу без фундамента

Противопожарная отмостка во всех случаях устроена одинаково: листовой асбест толщиной от 8 мм, а на нем лист кровельной стали толщиной от 2 мм. Пропитанный глиной войлок, как на рис. с устройством печи-грубы, это позавчерашний день: дорого, тяжело, менее надежно.

Нетрадиционный подход

В США и Южной Канаде весьма популярна т. наз. печь-ракета, на самом делн никакого отношения к реактивной тяге не имеющая. У нас ее не очень-то жалуют. Возможно, потому, что, во-первых, понять, как работает печь-ракета, простым здравым смыслом непросто. Во-вторых, потому, что топится печь-ракета мелковеточным топливом или лучиной, заготовка которой трудоемка, а самый процесс ее топки непривычен. Однако в странах, где дровишки «из лесу, вестимо» могут обойтись серьезным тюремным сроком, последнее обстоятельство отходит на задний план, а на даче или стройке, забросанной отходами пиломатериалов, может выйти на первый. Тем более, что варит-жарит-кипятит простая ракетная печь не хуже описанных, но снимает проблемы весовых нагрузок и транспортировки материалов: для постройки варочной печи-ракеты достаточно… 20-ти кирпичей, см. напр. ролик:

Видео: простая печь ракетного типа из 20 кирпичей

Примечание: если любая из описанных печей построена при наружной температуре не ниже +20 градусов, то на ее сушку перед первым запуском потребуется всего неделя при той же температуре.

правила кладки и выбор схемы

«Печка греет, печка кормит, печка лечит» — старинная поговорка наших предков. Печка, в старые времена, всегда была непременным атрибутом каждого дома. Люди, которые умели строить печь, печники, передавали это искусство из поколения в поколение.

Как построить печь? Этим вопросом мы задаемся и сейчас, в век инфракрасных обогревателей и тепловых насосов.  И в наше время, в самых благоустроенных домах котеджного типа люди стремятся к тому, чтобы иметь  настоящую печь, придающую уют, создающую настоящее природное, а не «технологическое» тепло.

В предыдущей публикации мы рассказывали о том, как начать работы по строительству печи и об ее внутреннем устройстве. Сегодня, мы повторяем иллюстрацию, приведенную в конце прошлой статьи для того, чтобы сделать некоторые пояснения. Для начала, нужно понимать, что сторону печи с дверками, по сути, лицевую сторону, называют челом печи, а ее боковые стенки – зеркалами или щеками.

Первые ряды кладки тела печи (косая штриховка на рисунке.) – из обычного керамического красного кирпича (не лицевого!) на цементно-песчаном растворе, это подтопочная часть печи. Далее идет топочная, или жаровая часть (штриховка в клеточку), ее кладут из керамического печного кирпича в сочетании с шамотным на глиняно-песчаном растворе.

Перед поддувальной дверцей и дверцей топки, на пол укладывают лист кровельного железа на асбестовой или из базальтового картона подушке в 4-6 мм, его коренной край замуровывают в ближайший верхний шов кладки. Вынос листа вперед – не менее 300 мм, а в стороны от чела – не менее чем на 150 мм. Свободные края листа подворачивают и прибивают к полу.

Глиняный кладочный раствор не схватывается, а высыхает. При нерегулярной топке в холодное время года он от влаги постепенно раскисает. В таком случае часть тела печи, температура в которой не поднимается выше 200-250 градусов, выкладывают из печного кирпича, но на цементно-песчаном растворе, он же и гораздо дешевле глиняного (косая штриховка с серой заливкой). На раствор для этой части кладки, идет портландцемент от М400 и горный песок без включений. Замена декоративными аналогами недопустима!

Нижние переходы из канала в канал газового конвектора (перетоки) должны быть на 30-50% больше в высоту верхних (перевалов). Это обеспечит скопление сажи внизу конвектора (на его поде), откуда ее несложно убрать. С этой же целью края перевалов выполняют скругленными.

Начиная от 80 градусов в дымоходе, кладку ведут опять из простого кирпича на обычном цементно-песчаном растворе. Внутренняя разделка дымохода необходима, она держит на себе противопожарную разделку (не менее 50 мм асбеста или базальтового картона в металлической обойме) и, самое главное, в случае загорания сажи примет в себя жар на время, достаточное для принятия необходимых мер.

Роль распушки (выдры) — аэродинамическая. Она рассекает ветровой поток, заставляя верхнюю его часть как бы перепрыгивать устье дымохода, поэтому тяга не так зависит от ветра. Высота распушки – не менее 2 рядов кирпича, вынос на срезе устья – в полкирпича. Пренебрежение распушкой – очень частая причина дымящих печей.

Как выбрать схему печи

Основные схемы конвекции бытовых кирпичных печей представлены рисунках ниже.

Слева – канальная печь с последовательным газовым конвектором, самая простая с исполнении. По последовательной канальной схеме строятся, так называемые, голландские печи и им подобные. Помимо простоты, преимущество канальной схемы в том, что она очень пластична конструктивно. Конвектор с топкой, механически, связаны только хайлом, поэтому канальную печь можно разработать под любое готовое помещение. Однако, КПД чисто канальных печей редко превышает 40%, и встроить в них водогрейку очень сложно: в теле печи циркулирует мощный внутренний поток тепла, и любое его нарушение ведет в падению КПД и усиленному осаждению сажи.

Справа — самая совершенная отопительно-варочная печь из кирпича – шведская, ее КПД достигает 60%. Она представляет собой камерную печь (роль воздушной камеры, обтекаемой потоком раскаленных газов, играет духовка 1) и растянутого от пола до потолка канального конвектора за ней. В камерной части шведки газы греют варочную поверхность в варочной нише 2, а часть тепла конвектора поступает в сушилку 3. Преимущества шведской печи:

• Конвектор и духовка не имеют энергетической обратной связи с топочной частью, поэтому в духовку можно встроить сбоку U- или W-образный теплообменник системы ГВС с накопительным баком, а самый бак разместить или в сушильной нише, или на перекрыше печи.

• Догорание дымовых газов происходит в камерной части печи. В конвектор они уходят с температурой ниже 800 градусов, поэтому его можно сделать из обычного кирпича на цементно-песчаном растворе.

• Высокий узкий конвектор дает равномерный прогрев помещения по высоте.

• Часть дымовых газов с выхода камеры можно перепустить, например, в лежанку, а затем вернуть в конвектор, не ухудшая параметров печи.

• Размеры конвектора можно варьировать, сдвигать и поворачивать его относительно камерной части, поэтому шведка также неплохо вписывается в готовый дом и может греть до 3-х комнат, см. след. рис. (после канальных печей).

• Если открыть дверцу духовки, из нее пойдет мощный поток теплового излучения, что позволит быстро обогреться и обсушиться пришедшим с тяжелой работы на морозе людям.

Главные недостаток шведской печи – высокие требования к качеству материалов и работы для камерной части печи. Кроме того, под нее обязательно нужен фундамент, без него высокая и узкая конструкция, части которой из-за тепловых напряжений нагружены по-разному, окажется хрупкой и неустойчивой. Сделать печь шведского типа может только опытный печник.

Наконец, на рисунке ниже – колпаковая печь. Ее КПД может превышать 70%, т.к. она саморегулирующаяся: дымовые газы не уйдут в дымоход, пока не догорят под сводом колпака и не отдадут свое тепло телу печи. Кроме того, колпаковая печь обладает свойством газовой вьюшки: если забыть закрыть штатную, горячие газы под колпаком не пустят на проток тяжелый холодный воздух из хайла, и печь не выстудится. Это гарантирует от угара из-за не вовремя закрытой вьюшки.

Однако, колпаковая печь выглядит просто только на схеме, а в исполнении она очень сложна из-за высоких нагрузок в конструкции. Затем, колпаковая печь исключительно отопительная, встроить в нее варочную поверхность невозможно. Отбор тепла для водогрейки возможен только в двухколпаковых печах, еще более сложных, поэтому колпаковые печи в быту распространены мало. Исключение – «двухколпаковки» Кузнецова, но для ее строительства требуются настоящие мастера-печники высоко класса, которые, в наше время, встречаются очень редко.

Продолжение следует

Как построить печь своими руками. Фото

Пожалуй, до появления современных методов и способов отопления и приготовления пищи, печи были основным инженерным сооружением домов. Еще не было водопровода, канализации, а печи обогревали жилье, на них спали и готовили еду. Как построить печь, как ее правильно выложить, чтобы не создавать чада, гари и, одновременно, эффективно согреть дом – это было искусство, которым владели столетиями и передавали из поколения в поколение.

Что удивительно, теоретические и практические знания о том, как построить печь, нигде не фиксировались в бумажном виде, вплоть, до конца 19-го века. И, вместе с тем, печи в домах наших прадедов, стояли крепкие и надежные. И только в 1896 году в Санкт-Петербурге году был выпущен первый самоучитель о том, как построить печь. Сейчас на просторах Интернета – великое множество учебников, фотографий на эту тему. Мы, в данной статье, приводим краткое руководство и фотографии на тему строительства простейшей кирпичной печи. Конечно, одни только фотографии не дадут полного представления, как построить печь, но наш он-лайн журнал ProfiDom.com.ua продолжит публикации на эту тему и расскажет об этом более подробно.

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении.

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме, голландские печки канального типа, камерно-канальные шведские кирпичные печи, классические русские печки или отопительно-варочные печи со встроенным водяным теплообменником.

Как разместить печь в доме

Многое зависит о того, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. На фотографии ниже представлены примеры размещения различных печей внутри дома.

Какой кирпич нужен для строительства печи

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище. Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида: красный керамический марки 150 и огнеупорный шамотный.

Как выкладывать кирпич при постройке печей

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента, лучше всего – монолитном железобетонном. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания. Прежде всего, следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Как называются стороны кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь, не бывает второстепенных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

Как построить своими руками кирпичную печь для дома. Какую печку из кирпича выбрать для дачи?

Как построить своими руками кирпичную печь для дома. Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Груба отопительная своими руками. Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

ВАЖНО! Данный вид печи подходит для обогрева маленького пространства. Бессмысленно строить ее в большом доме — она менее теплоэффективна по сравнению, например, с классической русской печью. Грубка подходить для сезонного использования в небольших помещениях: охотничьих домиках, сезонных базах отдыха, дачах.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

Преимущества:

• грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
• затраты на материалы «по карману» практически любому человеку;
• печка проста в эксплуатации, компактна и занимает мало места;
• ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
• благодаря установленной варочной панели, на грубке легко готовить.

Недостатки:

• теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь25-30 кв. м.Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

• С пристроенным щитком

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до16-18 кВт),так и уголь (до20-22 кВт).Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

• Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего10-12 кВт.Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Печь отопительно-варочная своими руками порядовка. Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Видео как сделать печку.Кладка печи для дома своими руками.

кладка печки из кирпича, сложить и правильно построить, пошаговая инструкция, для дома

Построить простую печь своими руками несложно, с чем прекрасно справится каждыйКирпичная печь своими руками – идеальное оборудование для обогрева. Очень удобно также то, что на ней можно готовить пищу. Многие из моделей печей отлично сочетают в себе функциональность и экономичность в кладке и использовании. Благодаря печи помещение не только отапливается. Она также способствует регулированию влажности воздуха. Этому способствует пористая структура кирпича: нагреваясь, он отдает влагу, а во время остывания забирает ее назад.

Самостоятельная кладка печи: что нужно учесть

Кирпичная печь всегда считалась функциональным и экономичным вариантом для отопления дома. Кирпич – практичный материал, который обладает множеством положительных качеств. Кирпич обладает «дышащей» структуре, благодаря которой воздух в помещении не теряет влажности. Именно поэтому печное отопление считается безопасным для здоровья.

Работать кирпичная печь может на любом виде твердого топлива: угле, дровах, пеллетах и т.д.

КПД некоторых печей достигает показателей от 80 до 90 процентов, что говорит о том, что печь может посоревноваться в экономичности с булерьянами. Выполнить кладку печи можно самостоятельно. Помещение должно предусматривать печную кладку. Кладка может быть выполнена по-разному.

Что нужно учесть при самостоятельной кладке печи:

• Печь следует укладывать на независимый фундамент, если она будет состоять из 500 кирпичей и иметь свой дымоход. Важно, чтобы фундамент печи не был связан с фундаментом дома. Его нужно располагать на определенном расстоянии.
• Невысокая печь, которая отличается большой шириной варочной плиты, имеющей отопительный щиток, может быть установлена без кладки фундамента. Важно только выполнить теплоизоляцию и укрепить пол там, где находятся добавочные лаги.
• Важно следить за тем, чтобы потолочные балки не касались дымохода. Дымовую трубу следует располагать выше конька крыши.

Для укладки стандартной печи понадобится 1 или 1,5 тысячи кирпичей. Если в доме секционный ленточный фундамент, то печной фундамент закладывают в специально отведенном месте, желательно, под внутренними стенами. Раньше укладку печи делали в каждом доме. В наше время ее можно скорее считать экзотикой.

Печка своими руками: типы конструкций

Кирпичная печь отличается удобством в использовании и функциональностью. Она выступает в роли приспособления для отопления дома, оборудована варочными поверхностями, духовым шкафом и лежанкой. Дизайн печи может быть очень разнообразным и оригинальным.

Обычно кирпичные печи облицовывают плиткой или кафелем, превращая ее в настоящее произведение искусства.

Своими руками печь кладут, следуя инструкциям порядовок, которые сегодня можно легко найти в интернете. Порядовка показывает, как и где расположить каждый кирпич. Конечно, хорошо, если вы имеете опыт каменщика, так как кладку кирпича нужно выполнять по особой схеме. Перед началом укладки важно правильно рассчитать количество кирпичей и определиться с конструкцией печи. Для этого очень важно учитывать особенности конкретного помещения.

Существует несколько типов конструкций печей, выбирать которую можно самостоятельно на свое усмотрение

Типы конструкций печей:

• Русская. Может иметь самые разнообразные размеры, славится высоким КПД.
• Голландка и столбянка. Конструкция печи такова, что движение газов по ней способствует достижению КПД от 90 до 95 процентов. В печи почти отсутствует сажа, что сводит к минимуму ее чистку.
• Шведка. Разновидность отопительно-варочной печи. Ее используют для приготовления пищи, обогрева помещения. Также в нее модно встроить духовой шкаф.

Каждая из печей имеет свои особенности, которые следует учитывать при выборе типа конструкции. Чтобы правильно рассчитать количество материала для укладки печи, необходимо определиться со схемой будущей конструкции. Обычно для укладки печи используют несколько видов кирпичей: керамический и огнеупорный.

Как сложить печь из кирпича своими руками

Чтобы правильно сделать кладку шведки, нужно сначала скачать чертежи конструкции в интернете. Самым важным считается кладка первого ряда. Важно следить за тем, чтобы кирпичи укладывались ровно: для этого нудно использовать уровень. Углы кладки контролируют с помощью строительного угольника.

Важно понимать, что именно первый ряд кирпичей влияет на правильную укладку остальных рядов.

Первую часть печи оснащают поддувалом, для укладки которого используют кирпич в три четверти. Укладку второго ряда начинают с монтажа дверей поддувала. Третий ряд выкладывают, следуя порядовке.

Пошаговая инструкция:

1. В четвертом ряду занимаются установкой двери для чистки. Чтобы зольник был квадратным, кирпичи скалывают, исходя из размеров отверстия. Пятый ряд выполняется также, но отверстие зольника имеет суженую конструкцию.
2. Для укладки шестого ряда используют огнеупорный кирпич. Перед укладкой возле колосника, делают скалывание кирпичей. Делают это для удобства закладки топлива. Важно, чтобы решетка упиралась на задний ряд кирпичей. Не следует забывать о дополнительном расстоянии между шестым рядом кладки и колосником: эта пустота будет служить для сбора золы и песка.
3. В седьмом ряду выполняют установку топочной дверки. Восьмой и девятый ряд выкладывают похоже, но кирпичи последнего необходимо стесать с обеих сторон: это позволит газам плавно перетекать из камеры для топки в канал.

Для укладки десятого ряда используют огнеупорный кирпич. Укладку кирпича нужно строго регулировать, так как она должна ложиться строго вертикально. Для этого нужно использовать строительный уровень. В этом ряду закладку топочной дверцы выполняют сверху. Для укладки одиннадцатого ряда пользуются керамическим кирпичом. В этом ряду настилают варочную поверхность, которой перекрывают топку. В этом же ряду производят установку большой двери для варочной камеры. Продолжение инструкции можно найти в следующем разделе.

Пошаговая инструкция: как сложить печку своими руками

В двенадцатом ряду каналы объединяют, так чтобы они соответствовали прямоугольной форме. В четырнадцатом ряду занимаются установкой заслонки, которая способствует автономной работе варочной поверхности, при этом печь не нагревается полностью. Благодаря заслонке печь можно использовать летом для приготовления пищи.

Пятнадцатый ряд используют для перекрытия заслонки, а шестнадцатый перекрывает дверки варочной камеры.

Между камерой и левой камерой спереди размещают вентиляционную дверку: она помогает выводить пар и запах во время приготовления пищи. Семнадцатый ряд перекрывает вентиляционную дверку. А над варочной камерой в кладку вставляют пару стальных прутьев, которые используют для укладки следующего перекрытия.

Для того чтобы правильно сложить печку своими руками, можно следовать пошаговой инструкции или мастер-классу

Последующие ряды:

• Восемнадцатым и девятнадцатым рядом выполняют перекрытие варочной камеры. План оснащен только двумя левыми каналами.
• В двадцатом ряду кирпичи укладывают «на ребро» там, где происходит перекрытие варочной камеры. Задняя стенка находиться на расстоянии 4 см от кирпичей.
• Двадцать второй ряд перекрывает все двери, оснащается двумя квадратными каналами.
• В двадцать третьем ряду выполняют перекрытие двух длинных каналов, укладывая кирпичи «на ребро». Двадцать четвертый ряд укладывают аналогичным способом.
• Укладка двадцать пятого и шестого рядов схожа с укладкой двадцать второго ряда.

Особо внимательно следует отнестись к укладке двадцать девятого ряда. Его оснащают только одним каналом. На передней стенке выполняют укладку двух кирпичей. Их утапливают наполовину и опирают на кирпичи, уложенные на ребро. Остальные ряды кладут согласно схеме.

Советы: как построить печь

Класть печь с хорошей теплоотдачей самому не так уж сложно. Устройство можно установить как в деревянном, так и в кирпичном доме. Выложить печь правильно можно только, если схема конструкции подобрана правильно и отвечает особенностям помещения.

Строительство печи длительного горения следует выполнять, следуя специальной инструкции, которую можно сказать в интернете.

Каменные домашние печи отличаются высоким КПД и функциональностью, если их строение выполнено по всем правилам, поэтому при самостоятельной укладке необходимо прислушиваться к советам печника. Важно делать все качественно, тогда груба прослужит долгие годы. Если печь используют долгие годы, и она стала работать неисправно, грубу можно переложить, а не строить заново.

Советы по укладке печи:

• Если мы строим печь в доме, важно, чтобы для нее был изготовлен отдельный фундамент.
• Постройка печи должна быть заранее продумана. Очень важно учесть особенности помещения и заранее определиться с местом расположения печи.
• Правила и некоторые секреты укладки печи от профессиональных мастеров можно найти в интернете.

Угольную печь можно положить в доме с любой площадью, главное – правильно рассчитать ее размеры. Отопительные проекты лучше готовить еще до окончания строительства дома. Чтобы создать в доме теплую атмосферу, кладем подтопок. Именно им может быть дополнена русская или украинская печь. Для украшения печи и подтопка используют плиту.

Как сложить печь своими руками: пошаговая инструкция (видео)

Укладка печи – дело не сложное, если строго следовать инструкции. Важно внимательно отнестись к укладке топки и других важных составляющих печи. Собрать печь можно из 750 или 1100 кирпичей. Их количество зависит от размеров помещения. Для укладки голландки можно использовать колотый кирпич. Одной из самых распространенных схем для укладки печи является схема «колодцы».

Добавить комментарий

Печной комплекс для беседки своими руками

С тех времен, когда наши предки готовили пищу на костре, прошло немало времени, но вкус мяса, приготовленного на открытом огне, так и не удалось ничем заменить. Поэтому много владельцев загородных участков стараются оборудовать их беседкой с печкой и мангалом, чтобы можно было порадовать себя и друзей вкусным шашлыком, или мясом на гриле.

О разновидностях печек для садовых домиков, а также технологии их строительства своими руками вы узнаете из данной статьи, а фото готовых сооружений продемонстрирует наша фотогалерея.

Виды печек для беседок

Чтобы оборудовать свой загородный участок комфортным и современным местом для отдыха, достаточно соорудить домик с печкой, на которой можно будет готовить пищу.

Беседки с печкой могут быть самыми разными. Различают открытые садовые постройки с барбекю или мангалом. Также существуют беседки закрытые с печкой, сооруженные из кирпича, дерева, или камня.

Типы печей

Какую печь выбрать для беседки? Самые распространенные варианты:

• барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;

Сооруженная из кирпича печь-мангал для беседки, фото

• барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;

Печь-камин для беседки из клинкерного кирпича

• русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.

Мини русская печь для беседки – функционально и колоритно

• печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;

Пример проекта печного комплекса для беседки

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]при выборе печи для беседки, обращайте внимание не только на внешний вид изделия, но и на его функциональность и долговечность.[/su_highlight]

По типу конструкции печи-барбекю для беседки могут быть тоже разными. Переносные конструкции удобны для отдыха небольшой компанией и могут использоваться где-угодно .

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]переносные мангалы компактны, но они не могут заменить полноценную печь.[/su_highlight]

Переносное барбекю с грилем

Существуют сборные печи барбекю стационарного типа. Изготавливаются они из бетона с добавлением каменной крошки. Конструкция имеет устойчивое основание, столешницу, место для хранения поленьев. Очаг разжигается на металлической плите, а дым от огня выходит через вытяжку.

[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]устанавливать такие барбекю можно в домиках из дерева, кирпича, но только не брезентовых тентах, конструкции из поликарбоната.[/su_highlight]

Сборная печь-барбекю, вес 500 кг

Любителям отдыха за городом придутся по душе финские беседки с барбекю. В центре застекленного деревянного садового домика располагается чугунная или стальная печь округлой формы – каждый может подойти к огню и пожарить себе мясо. Весь дым вытягивает специальная вытяжка, которая выходит наружу.

[su_label type=»success»]Это интересно:[/su_label] [su_highlight background=»#E0FEC7″]данная печь очень удобна в использовании и весит на порядок ниже своего бетонного аналога – около 100-150 кг.[/su_highlight]

Финская беседка с очагом в центре

По эффективности и колориту нет ничего лучше стационарной печи для беседки из кирпича. При наличии опыта ее можно соорудить самостоятельно, или поручить возведение конструкции профессиональному печнику.

Кирпичное барбекю в открытой беседке

Печь, как правило,  размещают по центру помещения, или у задней стены, чтобы огонь был защищен от ветра. Так изделие будет презентабельно выглядеть, и им будет удобно пользоваться.

Фото печи для беседки с барбекю – дизайн в деревенском стиле

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.[/su_highlight]

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Основание для печи

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.[/su_highlight]

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

[su_label type=»warning»]Внимание:[/su_label] [su_highlight background=»#FFEED5″]для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.[/su_highlight]

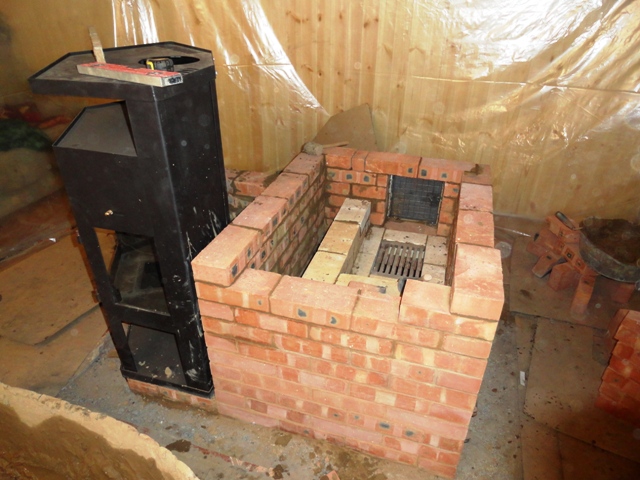

Выкладывание топки печки

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

Установка столешницы

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

[su_label type=»important»]Обратите внимание:[/su_label] [su_highlight background=»#F7D1CD»]решетка должна быть съемной, чтобы ее периодически можно было чистить.[/su_highlight]

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.[/su_highlight]

Оформление жарочного шкафа

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]ровность кладки периодически проверяют строительным уровнем.[/su_highlight]

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

[su_label type=»warning»]Внимание:[/su_label] [su_highlight background=»#FFEED5″]при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.[/su_highlight]

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Порядовка кирпича – ряды 18-29

[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.[/su_highlight]

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.[/su_highlight]

Варианты оформления печи в беседке, фото

Итог

Беседка с печкой – это уютной место для отдыха. Открытая постройка может использоваться для приготовления блюд летом, а в закрытой будет тепло и комфортно даже зимой. Печки для беседок могут быть разными – переносными, сборными и стационарными – все зависит от ваших предпочтений и финансовых возможностей. А, воспользовавшись нашими инструкциями, можно построить печку в садовом домике своими руками.

Как самостоятельно построить печь на садовом участке?

Печь для выпекания хлеба и пиццы на садовом участке можно построить самостоятельно. В дровяной печи изделия получатся намного вкуснее, чем в духовке. А соорудить ее совсем несложно.

Инструменты и материалы для работы

Для работы понадобятся песок, глина и солома. Также приобрести необходимо бетон, стальную дверцу для печки, арматуру и полиэтилен. Бетон можно приготовить и самостоятельно. В этом случае необходимо иметь все ингредиенты для его изготовления. Чтобы сложить печь своими руками, также понадобятся огнеупорные кирпичи, деревянные брусья, стальные трубы, вода, брезент и шифер. Из инструментов для работы необходимы: болгарка, мастерок, ножовка и крепежные элементы.

Размер печи

Строительство печки начинается с выбора ее размеров и формы. Какого размера должно быть сооружение, зависит от того, какие блюда будут готовиться в ней. Также размеры зависят от площади участка и свободной территории на нем. В зависимости от размеров печи определяют и количество требуемого для работы материала. Точно рассчитать его сложно, поэтому лучше приобрести больше материалов.

Стенки у печи могут иметь разную толщину. Для частого выпекания и пиццы, и хлеба лучше сделать стенки большой толщины. В этом случае не понадобится каждый раз чистить печь. Кроме того, в печке с толстыми стенками аккумулируется больше тепла, и температура в рабочем пространстве будет долго оставаться высокой. Рекомендуется делать стенки толщиной 15 сантиметров при диаметре камеры печи, равном 40 (и более) сантиметров. В печке можно сделать дымоход, чтобы дым из топки выходил вверх. В то же время, его строительство усложняет конструкцию печи. Поэтому можно сначала поострить обычную печь без дымохода, а потом построить его при необходимости.

После определения размеров печи специалисты советуют нарисовать на картоне окружности в натуральную величину, одна из которых будет определять основание внутренней камеры (большего размера окружность), а вторая — внешнюю поверхность печки. Подготовленный шаблон необходимо вырезать. При этом между внутренним диаметром печки и высотой, а также высотой проема следует выдерживать определенные пропорции. Высота проема должна быть равна 63% высоты камеры, чтобы топливо сжигалось максимально эффективно. Кроме того, высота камеры должна быть равна примерно 65-70% ее диаметра. А диаметр камеры зависит от количества огнеупорных кирпичей, уложенных на ее дно.

Фундамент и стены печи

Фундамент для дровяной печи делается из бетонной плиты толщиной шесть сантиметров и диной 1,3 м. При заливке бетона внутрь плиты необходимо уложить арматуру. После этого плита укладывается на подготовленное основание или на основу от старой печки. Если печь строится на новом месте, то для устройства фундамента необходимо вырыть траншею, глубина которой должна быть ниже глубины промерзания грунта. Далее заливается фундамент и из кирпича возводятся стенки печи.

На бетонной плите необходимо уложить шаблон из картона и обвести его контуры фломастером. Далее делаются стенки из глины небольшой высоты. Обычно высота их равна высоте основания печи. Внутренне пространство между глиняными стенками засыпается щебнем, который хорошо уплотняется.

На щебень укладывается десятисантиметровый слой песка, а на песок — огнеупорные кирпичи. Вместо кирпичей можно также использовать большие камни. Кирпичи и камни укладывать необходимо плотно. Толщина их влияет на уровень аккумуляции тепла. Кирпичи выложить необходимо ровно, подгоняя их под размеры печи. С помощью болгарки можно отрезать кирпичи нужного размера.

Следующие этап строительства — устройство свода камеры печки. Для этого делается песчаная форма, устанавливается стальная или деревянная дверца. Дерево для дверцы должно быть огнеупорным. Стальную дверцу лучше крепить не к глиняным стенкам конструкции, а к бетонной плите фундамента. Печь для пиццы должна иметь стенки внутренней камеры куполообразной формы. Для этого сначала они строятся прямыми, а потом закругляются в форме купола. Песчаную форму извлечь необходимо с ровными стенками, поэтому лучше использовать картонную опалубку. Для того чтобы поверхность песчаной формы не рассыпалась и не пересыхала, ее можно оклеить смоченными в оде газетами.

Стенки печи можно сделать из глины. Для этого ее необходимо смешать с песком в равных пропорциях, а потом добавить немного сломы. Получившуюся смесь хорошо перемешивают, а потом добавляют воды. Воды необходимо столько, чтобы смесь приобрела требуемую консистенцию. Вымешивать смесь необходимо очень хорошо, чтобы весь воздух из нее вышел. После приготовления смеси из нее делают кирпичи, из которых потом возводят стенки. Желательно делать стенки равной толщины.

При изготовлении стенок из таких самодельных кирпичей из глины песчаную форму можно извлечь сразу после строительства купола. Извлекать его следует через топочную дверцу. Для быстрого высыхания поверхности внутренней камеры можно жечь в ней большие свечи. Огонь в печи разводить можно через одну-две недели после того, как была извлечена песчаная форма. При сжигании дров в топке должно быть достаточное количество кислорода. Это позволит предупредить появление копоти.

Изоляция печи

Если строить печь для пиццы и хлеба своими руками, то может понадобиться дополнительная изоляция конструкции. Это необходимо из-за разогрева печи до 100 градусов и больших потерях тепла. Теплоизоляцию печи можно сделать из смеси, состоящей из глины и вулканического стекла. Печку необходимо обложить этой смесью толщиной 8 см. При этом температура поверхности печки уменьшится в два раза, и тепло будет расходоваться экономнее. Изолирующим материалом может быть также пемза или вермикулит.

После строительства печи и ее изоляции можно сделать над ней навес на металлическом каркасе. Покрыть его можно листами шифера, брезентом. При использовании брезента каркас можно сделать деревянным. Однако и брезент, и дерево должны быть устойчивыми к воздействию высоких температур. Лучше всего расположить навес достаточно высоко над сводом конструкции.

На этом процесс строительства печи своими руками завершается. После этого можно начинать готовить в ней вкусную пиццу и хлеб. В первые дни пользования печью сложно будет рассчитать температуру в ней. Однако со временем достаточное для разогрева печи время будет определяться просто. На первых порах можно ориентировочно определять время разогрева печи и устанавливать в ней необходимую температуру следующим способом: протопить в течение двух часов печь, вынуть из топки пепел и угли, оставить печь на час «настояться». Во время этого часа тепло равномерно расходится по пространству печи, распределяется по ее поверхности.

Чтобы контролировать температуру в печке, можно установить в ней электронный термометр. Можно обойтись и без него. Тогда определить температуру можно так: если брошенная в камеру горсть муки через 10-20 сек. становится коричневой, тол температура в печи идеальна для приготовления пиццы или выпекания хлеба. Можно выкладывать подготовленное тесто на деревянные дощечки и ставить в печь.

Построив своими руками на садовом участке печь для выпекания пиццы, можно в любое время радовать близких вкусной выпечкой и хлебом.

Перейти в раздел: Сухие строительные смеси → Сыпучие материалы

Как сделать печь-хобо — Сделай сам

История печи-бродяги восходит к изобретению консервной банки № 10. Это устройство стало популярным во время Великой депрессии в Америке, экономической трагедии, в результате которой огромное количество людей оказались в незнакомой роли бродяги, заставив их воспользоваться любыми появляющимися ресурсами. Банка № 10 была продуктом периода относительного изобилия, который непосредственно предшествовал краху 1929 года, и была захвачена сообществом nouveau bum как залог выживания.Олово использовалось как плита, носитель воды, сервировочное блюдо, чемодан и единственный контейнер для еды для огромного мигрирующего общества. Таким образом, он стал одним из самых ценных ресурсов Америки.

Печь, изготовленная этими рыцарями открытой дороги, была оригинальной, эффективной и практичной. . . и сегодня он не потерял ни одного из этих качеств. Для путешественников с низким бюджетом он предлагает дополнительные преимущества в виде легкости, простоты использования и компактности для переноски, поскольку внутри можно разместить другие кухонные принадлежности.

Благодаря верхней части двойной толщины, печь-бродяга сохраняет тепло, равномерно распределяет его по верхней поверхности и предотвращает быстрое выгорание банки, которое в противном случае могло бы произойти. Поскольку огонь почти полностью содержится в маленькой банке, а количество тепла, выделяемого и передаваемого на поверхность для приготовления пищи, огромно, важно помнить, что для разжигания огня следует использовать только куски дерева размером с карандаш. Используя заслонку, вы можете контролировать интенсивность огня и поддерживать его на должном уровне приготовления.

Строительство печи-бродяги

Сначала снимите дно консервной банки № 10 и вырежьте квадратную дверцу 4 дюйма по нижнему краю контейнера. Теперь переверните банку и опустите отслоившееся дно внутрь так, чтобы оно опиралось на внутреннюю часть контейнера. Держа банку вверх дном, пробейте несколько отверстий для дыма вокруг верхнего края консервным ножом. Язычки консервного ножа будут удерживать вторую крышку — кусок, который вы вырезали снизу — на месте, чтобы он мог действовать как прочный двойной верх, когда банка перевернута лицевой стороной вверх.

Затем, чуть выше и с каждой стороны 4-дюймовой квадратной двери просверлите или пробейте два небольших отверстия. Вставьте болт в каждое отверстие и закрепите его на месте с помощью шайбы и гайки с внутренней стороны. Теперь прикрепите концы. куска жесткой проволоки (подойдет вешалка или проволока для тюков) к болтам, как показано, и надежно затяните их.

Наконец, возьмите 4-дюймовый квадрат, который вы вынули из банки, и согните его верх над проволокой. Вы можете открывать и закрывать эту импровизированную «заслонку» по мере необходимости, чтобы поддерживать огонь на правильном уровне.

Вот и все, что касается конструкции печи-бродяги!

Боль Депрессии уменьшилась с течением поколений, и сегодня мы можем наслаждаться необходимостью бродяги как развлекательного инструмента. Это интересный артефакт из прошлого и эффективная система приготовления пищи на открытом воздухе для настоящего.

---

из Сделай и возьми: самодельное снаряжение для лагеря и тропы от Расс Мохни. Авторское право © 1977 г., Pacific Search Press, Сиэтл, Вашингтон.Адаптировано с разрешения издателя.

---

Первоначально опубликовано: март / апрель 1984 г.

27 безумно крутых самодельных ракетных печей для приготовления пищи на дровах

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Ракетные печи — это не ракетостроение, но все же есть наука о том, как они работают.К счастью, они не требуют сложной механики, и они, конечно же, не зависят от газа или электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что же такое ракетная печь и как она работает? Ракетная печь работает в основном на дровах. Создавая простой экзоскелет для печи, вы вставляете кусок дерева, который сжигается в камере сгорания, и позволяете пламени и дыму подниматься через вертикальный и изолированный дымоход. Благодаря этому сгорание завершится даже до того, как огонь достигнет верхней зоны приготовления.

Ракетные печи не только просты в механике, но и чрезвычайно удобны для жизни путешественника, поскольку обычно имеют небольшой размер и удобство переноски. И да, они тоже дешевы по карману. Фактически, вы можете сделать их самостоятельно в той форме, которую считаете лучшей. Ракетные печи можно создавать из лома и вторсырья. Также они используются для отопления домов или небольших помещений. Если у вас есть приличное представление о том, как ее сделать, вы можете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам с процессом, вот несколько простых схем, которые можно сделать своими руками.

Если вы нашли приведенные ниже планы ракетной печи интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами по деревообработке, у нас есть тщательно отобранные списки, которые покажут вам, как построить крошечный домик, утиный домик, стойку для оленей, домик летучей мыши, домик на дереве своими руками. , Кошачья башня, гараж, костровище, качели на веранде, теплица, небольшая хижина, стол в сельском доме, сарай, клетка для кроликов, собачья кровать своими руками, домик для игр, курятник, журнальный столик или беседка.

Ракетная печь своими руками для приготовления пищи на дровах

1. Переработка

Переработка — лучший способ организовать материалы для вашей печи. Возьмите три жестяных банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при изготовлении, а также резаки и ножницы для резки жести, а также теплоизоляцию для изоляции печи. Это несложно сделать, правда?

Более подробная информация на rootimple.com

2. Использование металлического ведра

Вместо жестяных банок мы используем металлическое ведро. Но, несмотря на большую площадь для готовки, снижения топливной экономичности нет. Возьмите металлическое ведро, вмещающее пять галлонов, две металлические трубы, решетку для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте, сколько душе угодно.

Более подробная информация на rootimple.com

3. Печь из мусорного ведра?

Мусорные баки обычно известны тем, что ныряют в мусорные контейнеры и собирают пищу бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей кухне на открытом воздухе или в хижине в лесу.Вы всегда можете покрасить плиту, чтобы она не выглядела как мусорное ведро, и украсить ее, как вы сочтете нужным.

Более подробная информация на Instructables.com

4. «Трубки связаны»

Это очень удобно. Все, что вам нужно, это кусок стальной трубы с трехдюймовым сечением и крестом наверху, снова сделанным из стали для поверхности. Его очень легко носить с собой и он чрезвычайно эффективен, вы можете готовить на открытом воздухе самыми простыми способами.

Более подробная информация на gunsamerica.com

5. Строим, возводим из кирпича

Я понимаю, что вы не хотите всегда носить с собой ракетную плиту и, возможно, просто хотите, чтобы на заднем дворе была установлена ​​безгазовая плита без электричества для приготовления пищи на открытом воздухе. Для этого отличный способ сделать постоянную печь из сложенных кирпичей.
Более подробная информация на onegreenplanet.org

6. Кирпичи, но на этот раз более изящно

Если вы хотите более аккуратной отделки и большей прочности для вашей кирпичной печи, выберите эту печь из красного кирпича и раствора, которая выглядит так же аккуратно, как камин в старом загородном доме.Вы, конечно, можете покрасить кирпичи или подкрасить их, чтобы они выглядели более привлекательно.
Более подробная информация на rootimple.com

7. Маленькая консервная банка и много веселья

Это опять же жестяная банка, но она намного меньше других, но столь же эффективна в приготовлении пищи. Все, что вам нужно, это связка веток и несколько листьев, чтобы заправить его.
Более подробная информация на treehugger.com

8. Отопление ракетой

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Поверьте мне. Это намного дешевле, чем использование газового или электрического обогревателя, и согревает дом максимально уютно. Здесь вместо отопления дома использовался водонагреватель.

Более подробная информация на streetjesus.blogspot.com

9. Маленький обогреватель для большого отопления

Это обогреватель меньшего размера и более открытый сверху, но на самом деле он нагревает большие открытые внутренние помещения.Экономия денег и экономия на строительстве, но еще больше тепла на зиму должно быть терпимо.

Более подробная информация на Instructables.com

10. Вещь, сбившаяся с пути

Это потрясающе выглядит и прекрасно работает. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и включения. Это долго сжигает и помогает экономить ресурсы, даже если эти ресурсы были вырваны из сада.

Более подробная информация в инструкциях .com

11. Ракетная печь с консервной банкой

Вы можете создать ракетную печь, которая работает на ветках, чтобы подпитывать вашу кухню. Все просто, правда? Ракетная печь, созданная из банки # 10 и другого подручного материала, упрощает вам задачу ее постройки. Возьмите одну банку №10 и две банки вместимостью 28 унций каждая, добавьте еще одну банку для секции полки. Получите теплоизоляцию. Приобретите резак для жести, чтобы прорезать металл, и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить плиту.

Более подробная информация на prepare-housewives.com

12. Крепкий как гвоздь!

Это печь с жесткой кожей. Он прочный и не дрогнет. Аккуратно сваренный, он рассчитан на долгий срок службы. Вам понадобится дополнительная рука помощи, если вы хотите разрезать и сварить его так аккуратно и плотно, как кажется. Вы также можете покрасить его, чтобы он выглядел красивее.
Более подробную информацию можно найти в инструкциях .ком

13. Утилита и эстетика в одном лице

Эта ракетная печь по внешнему виду очень напоминает стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, как те, которые у вас есть для каминов malm.
Более подробная информация на Instructables.com

14.Маленький, но эффективный

Это очаровательно маленькая ракетная печь, в которой снова используется банка №10 в качестве основного корпуса и четыре банки с супом для всего остального. Если у вас уже есть такой материал в гараже или на кухне, вы ничего не тратите на его изготовление. Его легко использовать и легко приготовить, а в качестве бонуса он выглядит мило, пока вы готовите.
Более подробная информация на Instructables.com

15. Печь Тики с магической силой

Этот добавляет в вашу плиту очень неземной элемент.Он идеально дополняет внешний вид природы и гармонирует с ее естественной средой. Кроме того, его реликтовый внешний вид делает его отличным декоративным элементом.

Но сделать тики-печь не так просто, как сделать печь из банок №10. Это тяжелая печь, которую нелегко передвигать. Почему? Потому что он сделан из бетона. Это не значит, что вы не можете брать его в поход, это просто означает, что вам нужно много рук, чтобы транспортировать его.
Более подробную информацию можно найти в инструкциях .com

16. Бродяги

Звучит не так уж модно, а название происходит от когда-либо штампованных, но никогда не старых кадров в фильмах о людях, готовящих пищу в подземных переходах и на станциях с небольшой печкой. Этих людей обычно называют бродягами, как и печь после них. Но, эй, по функционалу это совсем не плохо. Он небольшой, легкий и его очень легко носить с собой в походах или даже когда у вас нет газа или электричества.
Подробнее на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также отличаются прочностью. Шлакоблоки идут с готовыми отсеками, и они достаточно тяжелые. Кроме того, они достаточно велики, чтобы вы могли использовать кастрюли большего размера для приготовления пищи, а с достаточным количеством блоков можно готовить в нескольких горшках. И да, они удобны для ношения в кармане и просты в изготовлении.
Более подробная информация на attainable-sustainable.net

18.Стимпанк для победы!

Стимпанк никогда не исчезнет, ​​и такие обогреватели просто привнесут эту ностальгию в вашу идею ракетной печи. Он предназначен для тяжелых условий эксплуатации и больше приспособлен для обогрева вашего дома, чем для приготовления еды. Судя по внешнему виду, сделать это непросто. Но как только вы разберетесь в механизме этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые усугубляют экологическую деградацию.

Более подробная информация на alt-nrg.org

19. Печь будущего

Это похоже на антиутопический концепт-арт. И не только приятно смотреть, но и очень функционально в использовании. Он укомплектован двумя наборами лотков и площадок для хранения вещей. Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете усилить этот эффект, создав или нарисовав лицо этой печи. Этот гриль также достаточно велик, чтобы приготовить много, и не будет стоить вам много.
Более подробную информацию можно найти в инструкциях .com

20. Самая легкая вещь на свете!

Это, безусловно, самая простая и самая экономичная ракетная печь в этом списке, но в большинстве случаев это возможно только для тех, кто живет на берегу моря. Даже если вы не один, нет ничего плохого в том, чтобы научиться это делать. Все, что вам для этого действительно нужно, — это много песка. Остальные материалы, использованные здесь, снова представляют собой обрезки, которые можно раскопать и приспособить для печи.
Более подробную информацию можно найти в инструкциях .com

21. Портативная плита — черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже на задней части велосипеда, и он не только помогает вам эффективно готовить еду, но и нагревает лучше, чем кажется. Кроме того, он легкий и удобный для переноски, а также, разумеется, в кармане. Кроме того, просто для приколов, вы можете назвать это своей карманной ракетой. Забавно, я знаю.
Более подробную информацию можно найти в инструкциях .com

22. Самодельная печь для кемпинга и пикника на заднем дворе

Изящная по дизайну и напоминающая что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на длительный срок службы. На вид он промышленный и готовый, но на самом деле самодельный. И нет, сделать это несложно. Выполнив несколько простых шагов, вы можете поставить эту печь на задний двор или в поход.
Более подробная информация на Instructables.com

23.Другой простой в изготовлении

Это очень легко сделать, и если у вас есть подробный список инструкций, как сделать это шаг за шагом, ваша работа станет намного проще, чем раньше. Это тоже не дорого, как обычно в ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.
Более подробная информация на rootimple.com

24. Несколько жестяных банок и еще кое-что

Да, в этом в основном используется вырубленный материал, и он не слишком красив, но в то же время позволяет сэкономить время, силы и деньги.Просто используя пару больших жестяных банок и немного изогнутой жести в качестве ручек, эта ракетная печь эффективно справляется со своей задачей и помогает вам готовить вкусные блюда на ходу.
Более подробная информация на Instructables.com

25. «Стиль» — это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, гладкая и аккуратная на вид. У него есть три небольших стержня внизу для ножек и симметрично асимметричный дизайн с двумя насадками для головок и четырьмя стальными стержнями на поверхности для удержания сковороды.Более того, похоже, что сковорода приварилась к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе или в походах.
Подробнее на Pinterest

26. Промышленная модель

Очень промышленный по дизайну и напоминающий что-то вроде локомотива, эта печь вместо того, чтобы быть высокой или широкой, имеет длинную форму и использует железные блоки и пластины, чтобы разрезать и сваривать их вместе наиболее эффективным способом.Он имеет опору на поверхности для размещения горшков, а в зоне возгорания он разделяет на отсеки древесину, ветку или зону набивки листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.
Подробнее на Pinterest

27. Печка на колесах? Что!

Говоря о колесах, эта ракетная печь с полноценной решеткой для приготовления пищи вварена в кузов грузовика с прицепом, в комплекте с длинной, прямоугольной и просторной решеткой и глубоким местом для топки.У него также есть боковые ручки для удержания и крышка, чтобы закрыть гриль. Этот портативный, но фиксированный гриль очень аккуратно нарезан и сварен, и вы можете приготовить хорошо прожаренный стейк посреди леса. Этот сверхпрочный гриль очень эффективен для людей, которые любят бывать в дороге как можно чаще.
Подробнее на Pinterest

Какой план самодельной печи Rocket ваш любимый?

Теперь, когда мы дали вам несколько лучших идей для самодельных духовок, когда вы собираетесь испачкать руки? Не беспокойтесь; эти чрезвычайно полезные советы помогут вам в кратчайшие сроки сделать печь из отходов!

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для домашнего отопления

Обзор 6 лучших электрических дровоколов за ваши деньги

Карманная походная плита (Улучшенное: 18 ступеней (с изображениями)

Это руководство фактически появилось по необходимости.Я люблю кемпинг, и часто хожу в походы в лес. Как часто вы проводили день на рыбалке и хотели бы бросить свежую рыбу в кастрюлю прямо на причале?

Для меня это всегда означало носить с собой громоздкую, дорогую керосиновую или пропановую плиту, которая сама по себе может быть некоторой болью, чтобы согреться для использования.

Здесь есть множество инструкций о том, как приготовить «пенни-плиту». Однако у концепции Penny Stove есть ряд проблем, которые необходимо решить.Например:

1.) Вы не можете поставить большую кастрюлю на пенни, не раздавив ее.
2.) Пенни-печи становятся очень горячими, поэтому их нужно ставить на что-нибудь, что не горит, чтобы использовать.
3.) Если положить Penny Stove в карман или рюкзак для похода, он довольно быстро раздавится.
4.) Penny Stoves либо трудно зажечь, либо они плохо экономят топливо.
5.) Penny Stoves легко выдувается ветром.

Что касается коммерческих «походных» печей, то * единственные *, которые я нашел, — это либо прославленные пенни-печи (со всеми теми же проблемами), либо требующие от вас нести громоздкие, тяжелые и дорогие канистры с пропаном или бутаном.(Или смесь двух.) Я никогда не понимал смысла тратить 50 долларов на «3 унцию печи» только для того, чтобы носить с собой канистру на 13 унций, чтобы использовать ее в течение 1 часа.

В большинстве кемпинговых печей, сделанных своими руками, мне удалось найти использование отдельного ветрового стекла, которое обычно представляет собой кусок алюминия, который мог бы согнуться и разбиться в моем рюкзаке, или вообще не использовать ветровое стекло.

Все эти проблемы были устранены с помощью новой улучшенной «Пенни-плита» или, как я люблю ее называть, «карманной походной плиты». Я действительно предпочитаю эту плиту любой коммерческой печи, которую я когда-либо видел (а я видел много).Более того, это было бесплатно. Даже дешевая походная печь начинается с 30 долларов и быстро растет. Я видел менее полезные печи, продающиеся по цене более 100 долларов. Учитывая, что коммерческое топливо для печей также более чем в два раза дороже денатурированного спирта (рассчитывается по времени горения) и его труднее достать, у меня просто нет причин покупать что-либо коммерческое.

Хотя это не размер жестяной банки Altoids, и он не поместится в вашем набедренном кармане, его легко носить в грузовом кармане или в кармане вашего рюкзака.Я держу его в одном из небольших карманов моего рюкзака, когда иду в поход.

За 1,25 доллара вы можете получить бутылку HEET, а многие другие виды топлива еще дешевле. (Хотя я скажу вам по опыту, вы будете выглядеть странно, купив полдюжины бутылок в середине лета. Думаю, этот парень думал, что я готовлю метамфетамин.)

Сравните это с печью Esbit Stove, которая потребляет твердые вещества. заявите таблетки, которые горят (реально) в течение примерно 10 минут, по цене 0,50 доллара за штуку. Это 3 доллара в час, а найти непросто.

Пока я не тестировал его, я почти уверен, что бутылки HEET за 1,25 доллара (которую можно забрать практически где угодно, включая заправочные станции) мне хватит более чем на час.

Я предпочитаю топливо денатурированный спирт. (См. Шаг «Топливо».)

Наконец, проблема, с которой я столкнулся с твердотельным топливом, — это время, необходимое для его нагрева, количество тепла, которое они выделяют, и количество времени, необходимое для заправки. их от. Эта плита готова к работе через 1 минуту, ее можно погасить, продув ее или поставив на нее мерный стакан, и она остынет менее чем за 3 минуты.

Я предпочитаю эту плиту, чтобы быстро поджарить обед.

Если у кого-то есть предложения по доработке, я весь уши.

25 идей для самостоятельной дровяной печи в 2021 году

Нет ничего лучше дровяной печи для домашнего уюта, говорите ли вы о кухне и доме или патио на заднем дворе. Но зачастую те, что есть на рынке, не так уж интересны или просто слишком дороги.

Итак, если вы любите вторичную переработку, переработку и переработку всего старого и заброшенного, и вам нужна хорошая дровяная печь, тогда вам следует ознакомиться с этими идеями для некоторых удивительных идей дровяной печи, которые вы создадите сами.

Печь для металлолома

Источник

Первое предложение в этом списке — просто печь из металлолома. Если вы занимаетесь вторичной переработкой и вторичной переработкой, это идеальный проект для вас. Эта дровяная печь была специально разработана создателем оригинала для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой и при этом иметь возможность наслаждаться природой.

В инструкции показано, как перейти от груды металлолома к большой дровяной печи, которая даже хорошо выглядит. Все примерно за 20 долларов.

Через Instructables

Дровяная горелка для газового баллона

Source

Вот еще один усовершенствованный проект, в котором используется старый газовый баллон для создания уютной и эффективной дровяной печи для внутреннего дворика. Когда все будет сделано правильно, вы даже сможете увеличить температуру, чтобы использовать чайник или добавить плиту, если вам нужна неброская уличная плита.

Для его изготовления вам понадобятся газовый баллон, дымоходная труба диаметром 6 дюймов, ручка, часть сверхпрочного шарнира, коробчатая часть для вентиляции и длинная штанга для регуляторов воздуха.

Через Instructables

Горизонтальная дровяная печь с баком для горячей воды

Source

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтального дизайна. Он сделан из старого бака с горячей водой и плоских листов стали.

По сути, это немного больше похоже на «как я это сделал», чем на учебник, но если у вас есть какие-либо навыки в этой области, вы сможете следовать тому, что написано на плакате, и создать такую ​​же простую печь из даны пошаговые инструкции.

Через торговый пост Purple Sage

Электрический резервуар для воды Вертикальная дровяная печь

Source

Это еще один проект по модернизации резервуаров для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной правой части и стального уголка. Для этого вам понадобятся угловая шлифовальная машина, лобзик и сварочный аппарат MIG.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это определенно отличный вариант для вас.Просто заранее соберите все необходимое и соблюдайте все меры предосторожности в начале и завершении проекта.

Через Instructables

Баллонная печь для сжатого природного газа

Source

Это фантастический вариант для всех, кто может найти баллон для сжатого природного газа. Они создают поистине уникальную и эффективную дровяную печь для всех, у кого есть навыки сварки и талант работы с металлоломом.

Обязательно внимательно следуйте инструкциям — английские на протяжении всего пути ниже испанских — и соблюдайте меры предосторожности, чтобы избежать любых потенциальных проблем с газом и т. Д.Вам нужно будет слить газ и снять клапан вместе с другими приготовлениями.

Через Instructables

Буржуйка своими руками

Source

Эта фантастическая маленькая буржуйка выглядит великолепно, но также действительно помогает. Это тоже не слишком сложно, если вы знаете, что вообще делаете со сваркой и т. Д. Это отлично подходит для небольших помещений — например, мастерских, гаражей, сараев — для сохранения тепла в холодные зимние месяцы.

В конструкции использован металлолом, который можно собирать дома или на свалке за очень небольшие деньги.И на строительство уходит всего около дня — или меньше.

Через Instructables

Ракетная печь

Source

Ракетные печи — отличный способ готовить на дровах. Основной принцип — сжигание дров горячим и быстрым ради эффективности. Это помогает изолировать зону приготовления и, следовательно, делает приготовление пищи быстрее и проще. Именно это и делает эта ракетная печь, сделанная своими руками.

Вам понадобятся 2 канистры с маслом, кастрюля, древесная зола, гибкий дымоход, несколько металлических труб и немного листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через Instructables

Печь для баллончиков с краской

Источник

У вас есть старая металлическая банка с краской и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло. Эта небольшая дровяная горелка идеально подходит для использования на открытом воздухе, например, в кемпинге или на рыбалке, и не займет много времени и усилий.

Это еще один вариант «вот что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Bushcraft USA

Переносная дровяная печь за 30 долларов

Source

Эта фантастическая маленькая переносная печь на дровах — легкая сборка за небольшие деньги. На самом деле это должно стоить 30 долларов или меньше. Он достаточно большой, чтобы подойти для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защитить от холода во внутреннем дворике охотничьей хижины или где-то еще.

Через Backwoods Home

Дровяная печь своими руками для маленькой лодки

Source

Эта особая дровяная печь разработана для безопасного использования на небольшой лодке. Он небольшой, очень прочный и стабильный, и стоит он намного дешевле, чем тот, который вы покупаете в магазине марины в вашем районе. Кроме того, он достаточно мал для небольших лодок, например, 16-футовых. Печка отлично подходит для прогрева самой лодки.

Само по себе это не учебное пособие, а скорее «это то, что я сделал, чтобы вы могли попробовать что-то подобное».

Через журнал Duck Works Magazine

Мини-мангал Easy Mini

Source

Это очень простая в сборке небольшая дровяная горелка для кемпинга, которую вы можете сделать из действительно обычных предметов, не требуя больших усилий. Компоненты недорогие, их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной утвари из нержавеющей стали с отверстиями, а также 4 гайки и болта, длина которых соответствует отверстиям в держателе для посуды. Серьезно, это так просто, что любой может это сделать.

Через Instructables

Простая бочковая печь из набора

Source

Это еще один простой вариант для людей, которые немного менее удобны, чем некоторые. Вы используете готовый комплект, чтобы создать идеальную дровяную печь, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д. Вместо этого вам просто понадобится стальная бочка на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке металлолома практически за бесценок. Но, следуя инструкциям, вы можете построить двухствольную печь, так что, возможно, вам захочется взять две из них.

Через Instructables

Дровяная печь-бочка Deluxe

Source

Это руководство по дровяной печи дает вам возможность построить супер-роскошную дровяную печь, которая отлично подойдет для дома. Установите в подвале, и вы сохраните в доме теплее, чем когда-либо.

Еще один бочонок для переделки бочки в мощную дровяную печь. Не слишком дороги ни наборы, ни бочка, ни другие принадлежности, и вы сэкономите массу денег, купив полноценную дровяную печь в каком-нибудь дорогом магазине.

Журнал Via Backwoods Home

Самодельный нагреватель массы

Source

В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом. Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. Вы также сделаете дымоход.

Дровяная печь, по общему признанию, сложная, и «учебное пособие» больше похоже на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко по своему усмотрению.

Через Пермь

Модернизированная дровяная печь Weber Rapidfire

Source

Вот еще одна переносная дровяная печь, идеально подходящая для приготовления пищи. Вы будете использовать компонент Weber Rapidfire, который легко найти в местном хозяйственном магазине, чтобы построить эту портативную плиту. И это уже качественное производство, так что прослужит еще долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, металлические напильники, винты по металлу и т. Д.Его тоже довольно легко сделать, и он оказывается намного более эффективным, чем многие другие варианты.

Через Instructables

Миниатюрная походная печь на дровах

Source

Если вам нужна действительно небольшая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло. Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она становится абсолютно восхитительной, когда ее готовят.

Вам понадобится лом медных труб и трубок для тела, а затем некоторые основные инструменты и материалы для металлообработки, которые вы обычно используете в ремеслах по металлообработке.

Через Instructables

Обычная дровяная печь из обрезков

Источник

Для этой простой дровяной печи из металлолома у вас действительно есть много вариантов, из чего ее сделать. Только не используйте алюминий. Фактически, первоначальный мастер по металлу предлагал пустую бочку из-под масла и гороховые оладьи — тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он наверняка поможет быстро приготовить немного дров для тепла.

Через Instructables

Ракетная плита космического корабля «Шаттл»

Источник

Эта забавная печь — еще одна ракетная печь для фантастического сжигания дров. Но он сделан в цвете космического шаттла — просто для развлечения. Так что, если вы наслаждаетесь теплом и весельем в одном, вам, вероятно, понравится разогревать эту достаточно простую печь.

Печь имеет красивую L-образную форму с плотным профилем и эффективными углами, образующими печь. Само по себе это не прямое руководство, но оно дает четкое визуальное представление о каждом шаге на этом пути.Так что, если вы разбираетесь в металлообработке, у вас будет неплохо сделать это без особых проблем.

Через Instructables

Старый водонагреватель в дровяную печь

Source

Это еще один проект по переработке, в ходе которого старый водонагреватель — практически любой формы, кроме дырчатого — превращается в очень эффективную дровяную печь, которая согреет ваш дом. В оригинальном плакате печь была создана для снижения затрат на отопление дома и основана на некоторых старых новостях о Матери-Земле.

Это подходит для небольшого дома, чтобы хорошо обогреть его с помощью встроенных воздуховодов, соединяющих подвал или первый этаж с остальной частью дома.

Через Instructables

Дровяная печь из листовой стали

Source

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, чтобы не допустить холодных зимних ночей. На самом деле, если вы разбираетесь в металлообработке, у вас будет потрясающая вещь, похожая на ухоженный антиквариат. Кроме того, верхняя часть становится достаточно горячей, чтобы поставить чайник или небольшую кастрюлю и приготовить там пищу.

Но самое приятное то, что эту печь на самом деле не так уж сложно сделать, если у вас есть какие-то уже существующие навыки или талант для обработки металла и немного терпения.

Через Instructables

Подогреватель реактивной массы

Источник

Есть две вещи, которые отделяют ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе ракетной массы происходит гораздо более полно. Во-вторых, нагреватель массы ракеты — это тепловая масса, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из лучших и наиболее эффективных вариантов, которые вы найдете в домашних условиях. Это руководство проведет вас через каждый шаг, и в итоге у вас будет фантастический обогреватель для вашего дома.

Через Instructables

Дровяная горелка для барбекю в форме свиньи

Source

Если вы ищете забавную дровяную горелку, которая не только нагревает, но и дает вам место для готовки и, что ж, станет отличным поводом для разговора, тогда эта очаровательная дровяная горелка для свинины — отличный вариант.

В плане создания этой очаровательной поросенка используется старый газовый баллон и некоторые навыки резки металла. Оттуда вы прикрепите некоторые клапаны и другие компоненты, а также сделаете крышку и ножки из других частей газового баллона. Бам. «Бэбэ-экуэ».

Через Instructables

Дарт Вейдер Дровокол

Source

А для поклонников «Звездных войн» у вас есть дровокол в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы сделать дровяную горелку. Оттуда вы повеселитесь, создав это замысловатое изображение оригинальной трилогии «Большой злой» из «Звездных войн».

Инструкции дают четкие инструкции по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этой операции. Будьте особенно осторожны с инструкциями по технике безопасности, так как остатки газа могут быть очень опасными.

Через Instructables

Горелка для бревен миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда что ж, это для вас. Это прочная печь для дров, которая отлично подходит для внутреннего дворика и отлично подходит для того, чтобы продемонстрировать свою веселую сторону.И все это можно сделать из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое, и ему очень легко следовать, поэтому, если у вас есть какие-либо навыки сварки, все будет в порядке. А если вы этого не сделаете, это разумный проект, с помощью которого можно научиться некоторым навыкам, поскольку он настолько прямой.

Через Instructables

Дровяная печь для поросят

Source

Вот еще одна очаровательная печь-свинка, на этот раз меньше по размеру и просто дровяная, на случай, если она более эффективна для ваших нужд.Она по-прежнему такая же забавная, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебное пособие предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через Instructables

Подходящая горелка для дерева для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых обрезков, кирпичей и многого другого, — все это довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку — Вейдер, Свинки, Миньоны? — и получить более интересный опыт в процессе.

В общем, создание собственной дровяной горелки — отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

Сделай сам, часть первая: печь для денатурированного спирта

Посетители нашего блога будут реагировать одним из двух способов, когда увидят статью с заголовком «Сделай сам». Вы либо отводите глаза, либо попытаетесь найти статью менее пугающую. Или вы встретите этот заголовок и последующие инструкции с энтузиазмом и неистовым рвением.

Надеюсь, вы относитесь ко второй категории людей из DYI, которые наслаждаются опытом создания вещей с нуля.Вы знаете, те Джуниор МакГайверы, которые лучше потратят выходные на создание проекта, чем потратят девять долларов на тот же товар в магазине.

Вот почему мы посвящаем следующие три сообщения здесь, в блоге NCOAE, чтобы помочь вам найти то, что, как мы надеемся, является мастером «сделай сам» глубоко в вашей душе. Здесь, в Национальном центре приключений и образования на свежем воздухе (NCOAE), мы всегда использовали уравнение «Я + Сообщество + Действие = Воздействие». Это идея внесения изменений, необходимых для того, чтобы лучше чувствовать себя и видеть свою роль в сообществе сверстников, практикующих, соседей или просто общества в целом.

Посредством наших программ обучения на открытом воздухе и медицины дикой природы мы помогли бесчисленному количеству людей и организаций — через взаимодействие с природой и дикими местами — перейти к более осознанному образу жизни и, возможно, повлиять на мир вокруг них. Достаточно взглянуть на многие компании, которые родились на основе мышления «сделай сам». Есть Patagonia, Petzl, Outdoor Research, Swift Industries, Black Diamond и почти все, что связано с индустрией серфинга.

Итак, в этой и двух последующих частях мы будем исследовать опыт самостоятельного создания оборудования, предназначенного для занятий на открытом воздухе с использованием энергии человека, либо для развлечения, либо по необходимости.Мы находим, что проекты «сделай сам» дают вам возможность почувствовать процесс обучения на собственном опыте, не выходя из собственного дома или гаража.

И первая часть этой серии статей посвящена тому, как сделать печь из денатурированного спирта.

Несколько лет назад я совершил красивую ошибку, купив «За пределами походов» Рэя Джардина. Ошибка? Книга вдохновила меня начать чистку своего снаряжения, сделать свое собственное снаряжение и научиться делать на свет за меньшие деньги. Подготовка к огромному путешествию вдохновила меня на то, чтобы последовать «Пути лучей».”

Примерно в то же время я построил свою первую печь на денатурированном спирте. Процесс прост, и получение материалов может быть очень интересным. Например, вам нужно будет опорожнить пару банок из-под газировки или пива, прежде чем вы начнете. Подойдет любая банка для напитков, но некоторые люди предпочтут осушить банку пива. Потому что создание этой печи — это опыт и стремление учиться. И, конечно же, удовольствие.

Теперь, будет ли печь из жестяных банок лучше, чем типичная печь для сельской местности за 200 долларов? Возможно нет.Это продлится всю жизнь? Вряд ли. Но не задавай себе этих вопросов. Вместо этого создайте что-то самостоятельно и посмотрите, не принесет ли это вам счастья, чувства гордости или даже приведет к инновационным идеям, которые приведут к созданию лучшего продукта.

Готовый продукт!

Хорошо. Вот что вам понадобится:

• Две банки для напитков — пиво или газировка
• Рулетка или линейка
• Шило или острый инструмент
• Нож X-Acto
• Перманентный маркер (Sharpie)
• Ножницы
• Рулон высокотемпературной ленты.(металлическая или алюминиевая лента, фольговая лента, негорючая лента)

Примечание. Прежде чем начать, знайте, что позже появятся возможности для «лома», который вы создадите на некоторых из начальных шагов, описанных ниже. В результате не выбрасывайте мусор, пока не завершите этот проект.

Шаг первый: Начало работы.

Ориентируясь на дно банки, проделайте отверстия в нижнем крае шилом или острым инструментом. Создайте от 12 до 16 отверстий, расположенных на равном расстоянии.Эти отверстия не обязательно должны быть большими, хотя слишком маленькие отверстия могут повлиять на эффективность сжигания топлива.

Шаг второй: Вырезание основного отверстия.

Возьмитесь за нижнюю часть банки, в которой вы только что проделали отверстия, и вырежьте внутренний круг. Для этого используйте нож X-Acto, потому что для этого лучше всего подойдет прочное лезвие. Но будь осторожен!

Шаг 3: Делаем верх плиты.

Отмерьте три четверти дюйма от дна банки, затем отметьте место и сделайте то же самое с противоположной стороны. Используйте этот маркер, чтобы обрезать банку.

Отметьте место, сделайте это еще раз на противоположной стороне.

Используйте свой маркер, чтобы нарисовать линию, которую вы будете вырезать вокруг банки. Это фото предлагает лучший способ создать идеальный крой.

Шаг 4: Обрезка или обжим петель.

Ножницами отрежьте (надрежьте) край верхней части плиты шесть или восемь раз, чтобы образовались выступы.Эти выступы будут использоваться для соединения верхней и нижней частей печи. Если вы уверены в своих навыках, вы можете использовать плоскогубцы, чтобы обжать края вместо того, чтобы разрезать их.

Шаг 5: Делаем дно печки.

Здесь пригодится второй контейнер для напитков. Обрежьте новую банку примерно на дюйм выше дна. Используйте ту же технику, что и при вырезании верха, только на этот раз не проделывайте дырки и не вырезайте дырочки. Вы можете увеличить или уменьшить высоту печи, отрегулировав это измерение.

Шаг 6: Делаем внутреннюю стену.

Подойдите к куче металлолома и отрежьте дюйм и третью полосу из оставшейся банки. Это будет вашей внутренней стеной.

Шаг 7: Монтаж внутренней стенки.

Отрежьте половину полосы, которую вы только что создали для внутренней стены. Сделайте это с противоположных сторон, чтобы детали соединились с помощью прорезей. Затем обрежьте внутреннюю стенку и отрежьте хвосты, где детали сцепляются вместе.

Шаг 8: Создайте топливные порты.

В нижней части внутренних стен вырежьте три выемки (маленькие прямоугольные). ОЧЕНЬ ВАЖНО: только так топливо может перемещаться из основного отделения во внешнее отделение печи.

Шаг 9: Собираем головоломку.

Поместите внутреннюю стенку в нижнюю часть печи (выступами вниз). Затем возьмите верхнюю часть и, отогнув язычки, вставьте ее в нижнюю часть плиты. Потерпи! Медленно соедините их вместе, не сгибая банки при этом.

Шаг 10: Заклейте скотчем!

На этом этапе процесса DYI плита удерживается вместе только за счет трения. Пришло время использовать высокотемпературную ленту, обернув ее вокруг плиты по шву, в котором банки подходят друг к другу. Это скрепит верх и низ плиты вместе. Я люблю оборачивать его дважды для долговечности.

Шаг 11. Попробуйте.

Я предлагаю попробовать это на заднем дворе.Вносите изменения там, где вы видите необходимость улучшения. Если вам это не нравится, подумайте немного и попробуйте еще раз.

Когда вы хотите узнать что-то новое и поделиться этим с другими, вы начнете проявлять качества лидера, что приведет к положительным изменениям в вашем сообществе. Люди могут даже увидеть вас в другом свете (каламбур). И в этом суть NCOAE и процесса DIY.

Вот плита Solo, популярная для использования на заднем дворе.Похоже на печь, которую вы только что построили, не так ли?

Ищете проверенную временем спиртовку? Попробуйте Trangia.

————

Об авторе: Стивен Маллани — директор школьного партнерства в Национальном центре образования на открытом воздухе и приключениях (NCOAE), . Он работал внутри страны и за рубежом со школами, организациями и программами по охране дикой природы. Его классы варьировались от ветхих трейлеров в переполненных, недостаточно финансируемых школах до школ в Гималаи и всего, что можно вообразить между ними.Среди его прошлых учеников — члены банд / заключенные, специалисты по образованию, профессора колледжей и университетов, а также пионеры в области обучения на открытом воздухе и основанного на приключениях экспериментального образования. Философия Стивена состоит в том, чтобы сосредоточиться на создании позитивной рабочей и учебной среды. Он привносит более четверти века образовательного опыта и понимания человеческой природы в любую организацию, будь то учебное заведение или частная компания. Его сочинения появлялись в журналах, посвященных приключенческому спорту, образовательных программах, журналах и в Интернете.Стивен предпочитает приехать на велосипеде и сидеть в грязи.

10 лучших спиртовых печей для сверхлегких походов на 2021 год

Сверхлегкий путеводитель по спиртовым плитам и горелкам — как они работают, общие конструкции, плюсы и минусы, соображения и некоторые из лучших спиртовых плит.

Фотография предоставлена: Solo Stove

---

Что такое спиртовая плита?

По определению, спиртовая плита — это печь, в которой в качестве топлива используется спирт.Они чаще всего используются в сообществах любителей сверхлегких пеших прогулок и пеших прогулок в качестве минималистичных и компактных печей. Они весят меньше колоды карт, не имеют движущихся частей, которые можно сломать, и используют дешевое топливо, которое можно найти почти во всех точках пополнения запасов. Если вы любите делать это самостоятельно, вы можете легко сделать его даже дома.

В отличие от традиционных походных печей , которые используют газ или жидкое топливо, спиртовая печь использует легкодоступные источники спирта, такие как метанол, денатурированный спирт или этанол.Обычно это небольшие печи, сделанные из тонкого металла и имеющие небольшой таз или резервуар для хранения нескольких унций жидкого топлива. Конструкции различаются, однако топливная камера обычно облицована рядом отверстий для горелки, которые помогают распространять пламя по краю печи для более равномерного распределения тепла. Эти печи обычно стоят на земле и нуждаются в подставке, чтобы подвесить горшок над пламенем.

---

Общие образцы

Спиртовые печи

используют одно и то же топливо, но их конструкция может значительно отличаться.Существует четыре основных дизайна с множеством вариаций в каждом стиле.

Открытое пламя: Печь с открытым пламенем — самый простой тип печи. Думайте об этом как о миске. Вы берете открытый сосуд, например консервную банку с тунцом, наполняете его топливом, зажигаете и уходите. Их легко сделать самому, и они практически надежны в эксплуатации. Они легко проливаются, поэтому некоторые модели включают в себя негорючий капиллярный материал, содержащий топливо для приготовления и хранения.

Вертикальное пламя: Вертикальные пламенные печи имеют конструкцию, напоминающую дымоход, которая направляет пламя вверх к горшку.В модели используются две вложенные банки с тщательно расположенными вентиляционными отверстиями для создания восходящего потока, который делает печь более эффективной, чем версия с открытым пламенем. Поскольку они двухслойные, эти печи немного сложнее изготовить и они тяжелее, чем открытая печь.

Боковое пламя: Боковое пламя имеет отверстия по бокам сосуда, которые направляют пламя наружу из печи. Такая конструкция не требует отдельной подставки, так как кастрюлю можно поставить на плиту, не тушив огонь.Это ваша основная самодельная банка для кошек или альтовидные печи.

Пламя под давлением: Самая сложная в изготовлении и эксплуатации. Пламенные печи под давлением используют давление пара для создания мощного пламени для кипячения воды. У них есть центральный топливный порт, который вы заполняете и зажигаете, и внутреннюю камеру с отверстиями для горелки сбоку или сверху для приготовления пищи. Они работают, направляя испаренное топливо, а затем выстреливая его в отверстия горелки, где оно сгорает. Они производят пламя, напоминающее домашнюю газовую горелку.Они могут быть привередливыми в зажигании, так как вам нужно заправить печь, сжигая небольшое количество топлива и подождав около минуты, пока зажгутся форсунки.

---

Алкогольная плита Pro’s

Сверхлегкий. Спиртовые печи обычно считаются самым легким типом походных печей, поэтому они так популярны среди путешественников и сверхлегких туристов.

Дешево. Эти печи очень дешевы и часто стоят около 20 долларов.Топливо тоже дешевое. Ее можно купить в автомагазинах, хозяйственных магазинах, Walmart, уличных магазинах и т. Д. Кроме того, как мы обсудим ниже, изготовление газированных плит своими руками практически ничего не стоит.

Просто и надежно. Спиртовые печи надежны. Вероятно, они с наименьшей вероятностью выйдут из строя или «сломаются», потому что у них нет движущихся частей. Вы просто наполняете их, зажигаете, и вы готовы вскипятить воду.

Подходит для кипячения воды. Спиртовые печи могут выглядеть жалкими, но они не дурачатся, когда дело доходит до кипящей воды.Большинство печей могут вскипятить воду в течение 5-6 минут, а некоторые могут выдерживать это кипение до 20 минут при полном резервуаре топлива. Это не Jetboil, но он выполняет свою работу за небольшую часть стоимости и веса.

---

Алкогольная плита Con’s

Плохо для «Готовки». Они могут преуспеть в кипячении воды, но спиртовые плиты не очень хороши для приготовления пищи, потому что они имеют фиксированное пламя. Плита либо включена, либо выключена — поэтому медленно варить пищу на медленном огне непросто.Только у некоторых печей есть кольцо для кипячения, которое представляет собой щит, который можно отрегулировать, чтобы пламя не доходило до котла. Также испаряется спирт. Это может быть полезно, позволяя легко разжечь плиту. Однако это также означает, что вы можете случайно сжечь весь запас топлива.

Грязный. Фактическое топливо должно храниться в герметичном контейнере. Следы алкоголя все еще можно найти вокруг крышки контейнера, из-за чего он пахнет в вашей упаковке.После приготовления также проводится некоторая очистка — обычно это означает, что остатки топлива выливаются обратно в бутылку.

Менее безопасно. После установки эти плиты не являются наиболее устойчивыми и требуют осторожного обращения, поскольку вы пытаетесь уравновесить кастрюлю на небольшой площади поверхности для приготовления пищи. Из-за небольшой площади поверхности для приготовления пищи большинству моделей требуется дополнительная подставка для поднятия и стабилизации кастрюли. Спиртовые печи могут опрокинуться и будут опрокидываться, иногда с трагическими последствиями.Считается, что пролитая спиртовая плита стала причиной лесного пожара в Колорадо в 2012 году. Хотя они не взорвутся, с ними нужно обращаться осторожно.

Фото: GoBag Stoves

---

Прочие соображения

Площадь поверхности. Площадь поверхности может означать размер пламени, доступного для приготовления пищи, а также фактическую площадь поверхности, на которой можно поставить кастрюлю. Оба они различаются в зависимости от модели. Некоторые печи имеют узкую конструкцию, что позволяет легко готовить в чашке меньшего размера, в то время как другие имеют более широкую конструкцию, которая лучше всего подходит для кастрюли большего размера.

Масса. Ваша спиртовая плита не должна весить больше унции. Некоторые из более крупных, в которых хранится топливо, могут весить до 5 унций.

Требования к стенду. Почти все спиртовые плиты нуждаются в подставке, на которой кастрюля устанавливается над пламенем. Некоторые печи, такие как Vargo Triad и Whitebox, построены, поэтому подставка встроена в печь. Другие, такие как горелка Trangia Spirit, требуют отдельной подставки.

Простой дизайн. Выбирая спиртовку, обратите внимание на простую конструкцию, которую легко разжечь и которая не сломается в поле. Чем меньше деталей, тем лучше. Давайте посмотрим на некоторые из самых популярных дизайнов.

---

Виды спиртового топлива

HEET: HEET продается как антифриз для газовой линии, но на самом деле это метанол. Он недорогой и его легко найти в Walmart и магазинах автозапчастей, особенно зимой. Метанол идеально подходит для промежуточного сезона, поскольку он имеет более низкую температуру кипения и легко горит при более низких температурах.Вы должны быть осторожны, чтобы не загрязнить кастрюлю или посуду этим топливом, потому что оно токсично.

Денатурированный спирт: Денатурированный спирт — это этанол с добавлением небольшого количества метанола, чтобы сделать его непригодным для питья. Это дешево и легко найти в отделе красок большинства хозяйственных магазинов. Он горит сильнее, чем метанол, но теряет эффективность при более низких температурах.

Everclear или зерновой спирт: Everclear или зерновой спирт обладает всеми преимуществами денатурированного спирта без токсичной добавки метанола.Поскольку он пригоден для питья, Everclear обычно дороже денатурированного спирта. Кроме того, его труднее найти в туристических городах, и в некоторых штатах он даже запрещен.

Изопропиловый спирт (91% или 99%): Изопропиловый спирт, также известный как Heet для красной бутылки или медицинский спирт из аптеки, можно сжечь в крайнем случае, но он не рекомендуется в качестве основного источника топлива. Изопропиловый спирт не сгорает полностью и оставляет на плите несгоревшие остатки сажи. Он также смешивается с водой, что снижает силу и эффективность пламени.

---

Лучшие спиртовые печи

Горелка духа Trangia

Вес: 3,9 унции

Цена: $ 15

Горелка Trangia Spirit — это силовая установка печи с удобной крышкой, позволяющей хранить топливо внутри печи для транспортировки. Печь известна своей безупречной надежностью и является золотым стандартом, с которым сравнивают другие печи. Он включает в себя кольцо для кипячения, которое вы можете использовать для уменьшения тепла от плиты и позволяет ограниченное кипение.Для печи требуется подставка, которую вы можете приобрести отдельно.

См. На amazon.com

---

Белый ящик

Вес: 1 унция

Цена: $ 20

Изготовленная из переработанного материала, печь Whitebox генерирует огромное пламя, которое вскипятит воду в рекордно короткие сроки. Эта герметичная печь с боковым горением разработана, чтобы выдерживать суровые условия тропы. Будьте осторожны при использовании Whitebox с посудой меньшего размера, так как пламя может лизнуть стенки кастрюли и неожиданно зацепиться за вас или другие близлежащие предметы.Он действительно лучше всего подходит для более широких кастрюль и сковородок.

См. На garagegrowngear.com

---

Варго Триада

Вес: 1 унция

Цена: $ 35

Vargo Triad — это компактная печь с водометом, которая включает в себя встроенную подставку для кастрюли и ножки для подъема печи над землей. Три ножки внизу могут ударить по земле, уменьшая вероятность опрокидывания. Из-за своего меньшего размера Triad идеально подходит для кипячения воды в небольших кастрюлях и чашках.В качестве бонуса можно перевернуть плиту и сжечь твердые топливные таблетки с обратной стороны.

См. На amazon.com

---

Trail Designs Конус кальдеры

Вес: 2,75 унции для конуса, 0,6 унции для плиты

Цена: 35 долларов на traildesigns.com

Caldera использует другой подход к спиртовой плите, сочетая сверхлегкую плиту Kojin или плиту 12-10 с конусом, специально разработанным для вашей кастрюли.Конус направляет пламя к вашей кастрюле, чтобы сконцентрировать тепло именно там, где вам это нужно больше всего. Он также обеспечивает устойчивое место для отдыха горшка и добавляет некоторую защиту от ветра.

Когда вы закончите готовить, рожок и все его аксессуары аккуратно свернутся, чтобы поместиться в кастрюлю. Он зависит от посуды, поэтому убедитесь, что вы покупаете правильный конус для своей посуды. Если вам нужна дополнительная универсальность, вы можете приобрести печь Ti-Tri, которая включает в себя конус, печь и некоторые дополнительные приспособления, позволяющие сжигать твердое топливо или дрова.

---

Evernew

Вес: 1,2 унции

Цена: $ 37

Спиртовая плита Evernew — это легкая, компактная печь с двойной струйной системой, которая создает прочное и стабильное пламя. Он горит быстро и горячо, поэтому вы можете как можно быстрее вскипятить воду. У него нет крышки с завинчивающейся крышкой, поэтому вы не можете хранить топливо внутри печи, но оно вам и не понадобится, так как высокая температура печи будет продувать топливо в резервуаре.

См. На amazon.com

---

Индивидуальная плита

Вес: 3,5 унции для спиртовой горелки, 9 унций для Solo Stove Lite

Цена: 20 долларов за плиту, 70 долларов за Solo Stove Lite

Solo Stove — это больше, чем просто спиртовая плита. Это система приготовления пищи, которая сжигает древесину в качестве основного источника топлива, но также может использовать спиртовую плиту в качестве резервного топлива. Печь Solo Stove предназначена для оптимизации воздушного потока вокруг плиты, поэтому вы получаете более горячий огонь, чтобы вскипятить воду.Спиртовая плита системы представляет собой клон Trangia с завинчивающейся крышкой для хранения топлива и кольцом для кипячения.

См. На amazon.com

---

GoBag

Вес: 2 унции

Цена: $ 25

Печь GoBag — это прочная плита с боковым горением, которая обеспечивает отличную тепловую мощность. Он имеет короткую и приземистую конструкцию, что не только упрощает его упаковку, но и предотвращает его опрокидывание.Хотя эта конструкция более безопасна, чем некоторые из более высоких печей, она ограничивает количество топлива, которое печь может удерживать за один раз.

Вы можете быстро вскипятить воду для ужина за один раз, но не ожидайте, что у всей группы будет горячая вода.

См. На amazon.com

---

Печная фабрика Зельфа Fancee Feest

Вес: 0,8 унции

Цена: 16 $ на woodgaz-stove.com

Знаменитая печь для консервов с кормом для кошек — спиртовая плита Zelph’s Stoveworks Fancee Feest отличается сверхлегким алюминиевым корпусом со встроенной подставкой для посуды из нержавеющей стали.Его дизайн прост и удобен в настройке. Уникальной особенностью является стекловолокно, которое действует как фитиль, который помогает эффективно направлять топливо для сгорания. Мы упоминали цену? Не намного дешевле, чем 16 долларов за плиту менее одной унции.

---

Печная фабрика Зельфа, плита Starlyte

Вес: 0,5 унции

Цена: 18 долларов на woodgaz-stove.com

Еще одна плита от Zelph’s Stoveworks — Starlyte Ultralyte весит совсем немного.5 унций. Печь может быть заполнена до 30 грамм топлива, и она «защищена от пролива», что является редкостью для спиртовых печей … и решает одну из их самых больших проблем. Просто закройте крышку, и неиспользованный спирт не испарится. Его корпус легко помещается в ладони или в кармане. Starlyte выпускается в трех версиях: стандартной, модифицированной и медленной.

---

DIY газированная плита

Вес: 1 унция

Цена: Стоимость банки газировки

За короткое время вы можете быстро превратить старую банку газировки или две в печь для приготовления спирта.Существует тонны разновидностей , начиная от простой печи с открытыми банками и заканчивая более сложной горелкой с кольцом для тушения. В самом простом виде вы можете отрезать дно банки с газировкой, налить топливо в емкость и зажечь ее. Для более элегантного дизайна можно использовать две канистры для создания топливной камеры с горелкой.

Просто отрежьте дно одной банки, просверлите несколько отверстий для горелки в другой банке и добавьте сварной шов JB, чтобы склеить их вместе.

---

Келли Ходжкинс: Келли — постоянный гуру альпинизма.Ее можно встретить на тропах Нью-Гэмпшира и Мэна, она ведет групповые походы, бег по пересеченной местности или катание на горных лыжах.
О Greenbelly: После пеших прогулок по Аппалачской тропе Крис Кейдж создал Greenbelly , чтобы обеспечить быстрое, сытное и сбалансированное питание для туристов. Крис также написал Как пройти по Аппалачской тропе .

Раскрытие информации о партнерах: Мы стремимся предоставлять нашим читателям честную информацию. Мы не публикуем спонсируемые или платные публикации.В обмен на реферальные продажи мы можем получать небольшую комиссию по партнерским ссылкам. Этот пост может содержать партнерские ссылки. Это бесплатно для вас.

---

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Самая эффективная и недорогая самодельная дровяная печь

Система отопления помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте. Выбор правильной системы отопления имеет значение с точки зрения устойчивости, комфорта, обслуживания, воздействия на окружающую среду и т. Д.

Есть много видов топлива на выбор, когда вы хотите отапливать свое пространство, и одним из самых экологически безопасных является дерево .

• Древесина — это возобновляемый ресурс. : она вырастет снова через несколько лет.
• Вы можете найти дрова рядом с домом, особенно если вы живете в сельской местности или даже можете рубить его самостоятельно.
• древесина не подвержена колебаниям рынка в качестве ископаемого топлива.

Но учтите, что плохо спроектированная система отопления на дровах может превратиться в ваш худший кошмар:

• высокий расход топлива
• пустая трата времени
• производство большого количества золы
• высокое загрязнение
• недостаточное отопление
• частое обслуживание
• проблемы безопасности

Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много денег на покупку дровяной печи последнего типа и столкнуться с некоторыми из вышеперечисленных проблем.

Я хочу поделиться с вами своим опытом работы с дровяными печами , потому что я хочу, чтобы вы знали, что есть возможность построить самостоятельно свою идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.

Предпосылки

Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив деревянному , так как это место довольно изолированно, поэтому я начал искать в Интернете хорошую дровяную печь. отвечающие требованиям:

• эффективный
• прочный
• мощный
• дешевый
• низкие эксплуатационные расходы
• безопасный
• низко загрязняющий
• возможность готовить
• тепло санитарная вода

дровяная печь я просмотрел много последнее поколение и термокамины , но ни один из них не удовлетворял всем моим требованиям (может я многого просил?).Во-первых, было довольно сложно найти эффективную плиту, способную одновременно нагревать воду и готовить, во-вторых, они были чертовски дорогими, хотя были сделаны из простых материалов и без изысканного дизайна.

Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совсем не хотел копировать эти металлические ящичные печи, способные отводить половину тепла из дымохода. Я хотел построить свою собственную печь, и она должна была быть эффективной , точка.

Я наткнулся на нагреватель массы ракеты .Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она действительно работает, .

Нагреватель ракетной массы

Для меня это была совершенно новая концепция: печь, которая нагревает не только окружающую среду, но и людей! Потому что вы можете сесть на горячий диван и почувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из многих интересных особенностей, еще одна — это радиатор , который обеспечивает мгновенный нагрев с первых минут работы и позволяет вам готовить на нем.

Самая эффективная дровяная печь

Почему именно эта дровяная печь должна быть самой эффективной?

• он может извлекать большую часть тепла из выхлопных газов, в то время как обычным печам требуется, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
• чрезвычайно высокие температуры горения гарантируют чистое и эффективное сгорание
• нагреватель ракетной массы оснащен внутренним изолированным дымоходом , который при достижении чрезвычайно высоких температур создает тягу, способную выталкивать выхлопные газы через длинный канал, отводящий их тепло пока они не выйдут из вентиляционного отверстия.
Владельцы
• заявляют о сокращении потребления древесины на 80-90% по сравнению с обычной металлической дровяной печью.

Зачем строить нагреватель ракетной массы?

• На самом деле построить легко: вам не нужно быть инженером, гидросистемой или строителем дома.
• Вы можете построить его из переработанных или недорогих материалов , не потратив ни копейки.
• Вы можете построить его за два дня или меньше.
• Требуется небольшое обслуживание
• Простота настройки или рестайлинга в соответствии с вашими потребностями: построенный из натуральных материалов, нагреватель ракетной массы очень легко модифицировать, вам не нужно использовать отбойный молоток или сварочный аппарат.

• Эффективность : потому что вы не хотите тратить зря тепло, дрова или время.
• EcoFriendly : вы можете построить эту печь из натуральных материалов, избегая использования цемента, клея или краски. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо с места строительства.
• Многоцелевой : обогрейте себя, окружающую среду, воду и готовьте.

Как это работает?

Существует два основных способа создания нагревателя массы ракеты: с использованием J-образной конструкции или L-образной конструкции.

В нагревателе ракетной массы с J-образным профилем древесина помещается в вертикальную загрузочную камеру, и она должна автоматически питать печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, что вызывает сильную турбулентность, обеспечивающую надлежащее смешивание кислорода и дыма, устанавливая сцену для секунд сгорания .

Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры.Это создает сильную тягу, способную выталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, до вентиляционного отверстия. После выхода горячих газов из стояка тепла они участвуют во втором горении, при котором все горючие вещества сгорают (полное сгорание). они ударяются о поверхность радиатора и уступают большую часть своего тепла, остывая и опускаясь, собираясь в выхлопном канале. Радиатор мгновенно нагревает комнату за счет облучения и создания конвективных движений с воздухом, контактирующим с ним.

Высокая эффективность этой печи обусловлена ​​надлежащей изоляцией камеры сгорания и стояка тепла, что позволяет топливу сгорать при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они сгорят. добраться до вытяжного канала.

Пока дым проходит через вытяжной канал, он отдает остаточное тепло тепловой массе стенда. Тепловая масса изготовлена ​​из материалов, способных накапливать большое количество тепла и медленно выделять его, действуя как тепловая батарея .

Тепловая масса достаточного размера, будучи полностью нагретой, все еще способна выделять тепло на следующий день после выключения печи.

Наконец, то, что выходит из выпускного отверстия, — это водяной пар низкой температуры и CO2.

Как видно из рисунков, единственное различие между двумя типами печей — это камера подачи: в нагревателе ракетной массы L-образной конструкции она перекрывает камеру сгорания, когда вы кладете дрова прямо горизонтально. Вы можете прочитать больше о том, что происходит в моей статье, J-образная форма против L-образной формы.

Планы

Мой первый нагреватель ракетной массы основан на чертежах, которые я купил у Эрни и Эрики Виснер , опытных строителей дровяных печей.

На планах была печь с высокой скамьей и 8-дюймовыми воздуховодами, которую я построил всего за два дня, и с тех пор я не переставал настраивать ее и пытаться улучшить. Я хочу поделиться с вами своим опытом и всеми улучшениями, которые я сделал и распространял эту информацию так, как я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.

В основном это изменения, которые я внес:

• преобразовал J-образную конструкцию в L-образную
• добавил систему водяного отопления
• сделал вытяжной канал полностью кирпичным
• улучшил изоляцию стояка тепла

Вы можете выполнить все необходимые шаги, чтобы построить окончательную версию моей печи, в статье: Как построить L-образный ракетный массонагреватель

, или, если вы хотите приобрести подробные планы у Эрни и Эрики Виснер, используйте эту ссылку: Кабина 8 «RMHeater — компактный нагреватель ракетной массы диаметром 8»

Юридические вопросы

К сожалению, нагреватель ракетной массы до сих пор не прошел сертификацию безопасности лабораторией Underwriters Laboratories, поэтому создавайте его на свой страх и риск и в соответствии с местными законами.Также примите во внимание проблемы, связанные с возможным страхованием жилья. Прочтите этот пост на пермском форуме о том, как застраховать дом с помощью утеплителя ракетной массы.

Если вы живете в Портленде, штат Орегон, вам следует поблагодарить Эрни и Эрику Виснер за то, что им удалось получить одобрение в течение 1 недели, см. Все строительные нормы и правила.

Если вы живете в другом месте, изучите свою местную юрисдикцию и помните, что печь может быть освобождена от правил EPA и считаться каменной каменкой, построенной на месте, а не дровяной печью из-за ее веса.

---

---

Последнее изменение 12.02.16

По сценарию Давиде Булдрини

Загрузка разговора

---

Возможно, вам будет интересно:

Как построить L-образный подогреватель массы ракеты

Пошагово читайте, как построить L-образный ракетный нагреватель массы из кирпичей и каменных блоков.

No related posts.
