Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм. включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе.

При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..

Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5 .

ремонт бытовых насосных станций

создать сайт джамбо

насосная станция для водоснабжения

насосная станция для скважины

насосные станции установка

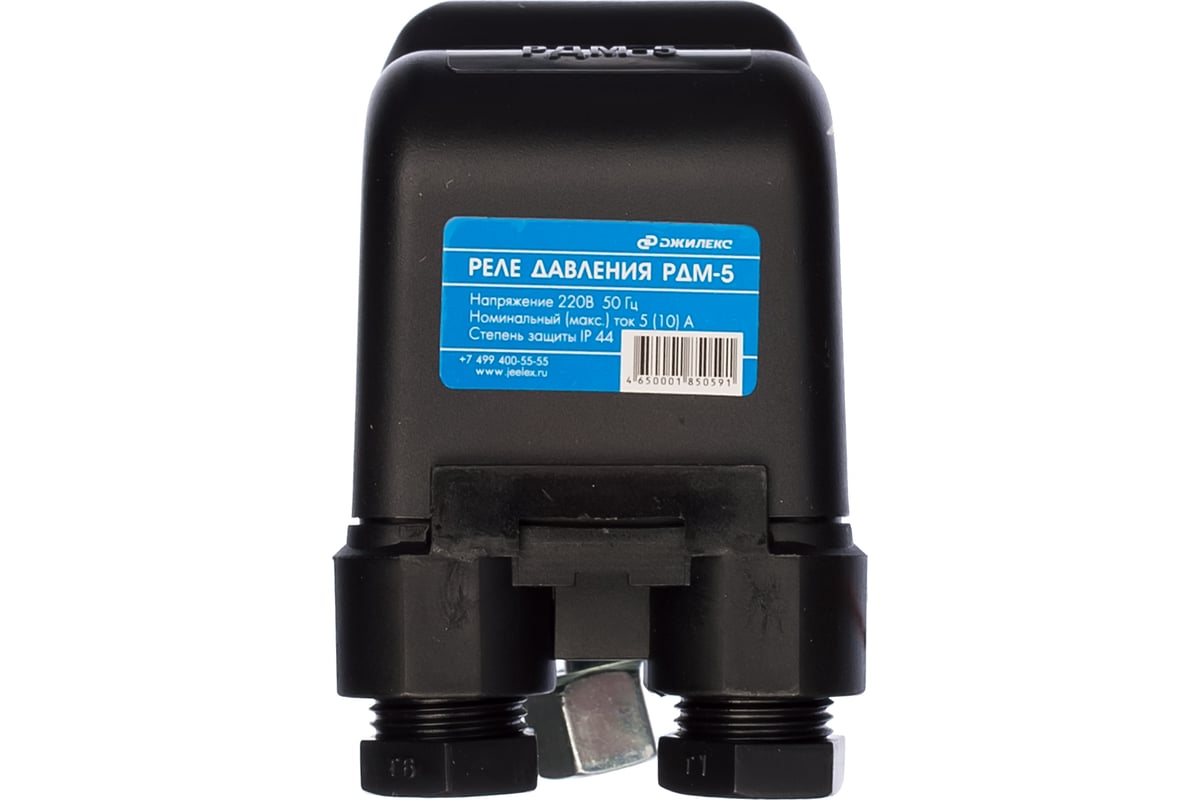

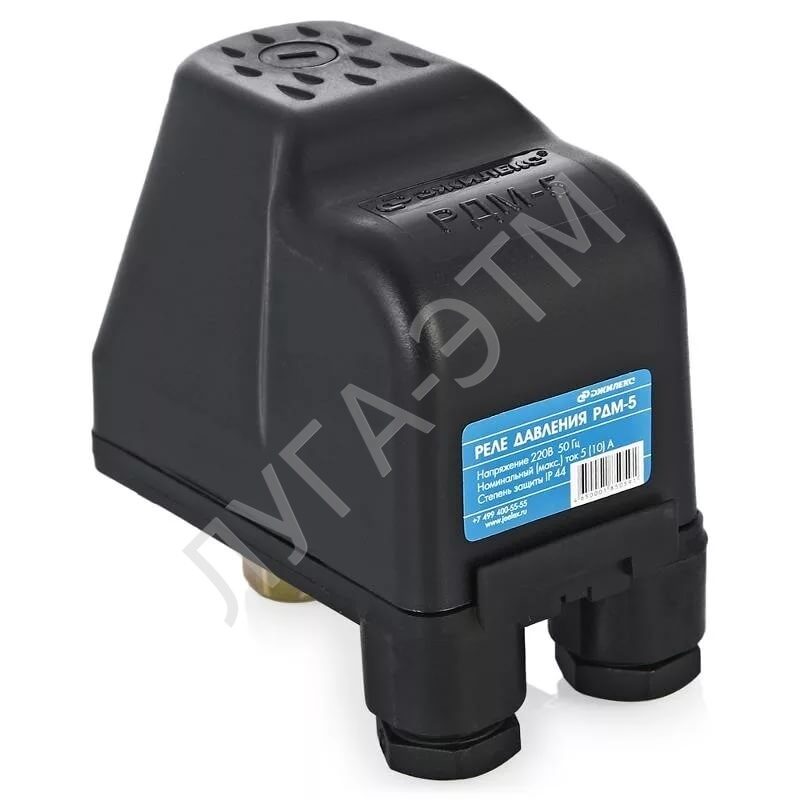

Реле давления РДМ 5: регулировка и инструкция к применению | ВодаСовет — водоснабжение дома

Реле давления Джилекс является одним из главных элементов автоматизированной структуры управления насосной станции. Блок контроля устройства, в состав которого и входит прибор, позволяет оптимизировать работу оборудования в момент повышения или понижения напора жидкости в трубопроводе.

Как правильно провести регулировку

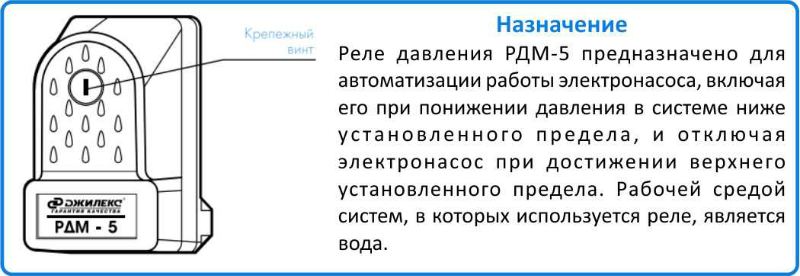

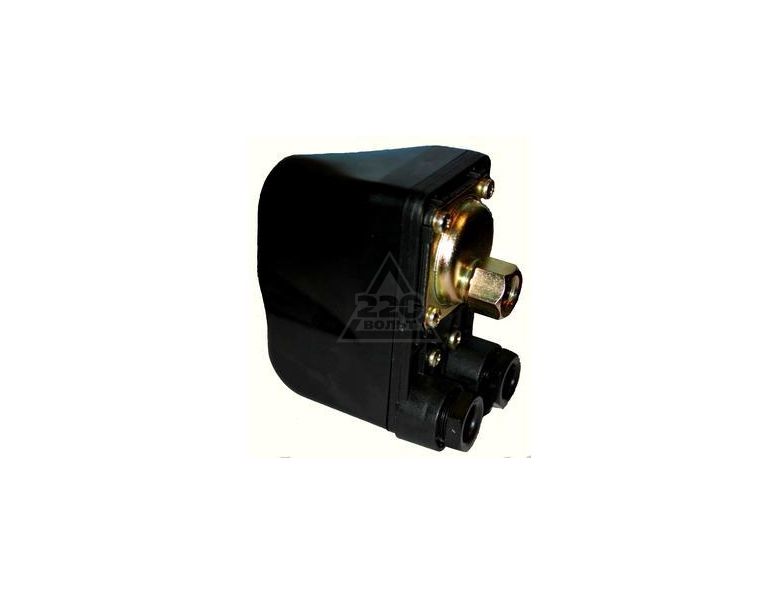

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

напряжение: 220-230 В;
температура: 0…+40°С;
рекомендуемый размер давления: 1,1-4,8 атм;
нижняя граница срабатывания – 1,2 атм;
верхний уровень – 3,1 атм;
разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

Подключить устройство к выпускному штуцеру насоса.
Открыть защитный кожух.
Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
Установить кожух РД.
Запустить станцию и зафиксировать нижний порог срабатывания.
Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:

Отключаем гидроаккумулятор и присоединяем РД к точке приема.
Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
Манометр зафиксировал 3 атм.
Снимаем кожух реле.
С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Технические условия по эксплуатации насосных станций рекомендуют устанавливать значение нижнего предела на 0,2-0,5 атм выше показателей расширительной емкости.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Какие функции выполняет прибор

Реле укомплектовываются перекачивающие станции для обслуживания систем водоснабжения жилых зданий. Прибор совместим с любым насосным оборудованием, функционирующим от однофазной сети с напряжением 220 В.

Автоматика стабилизирует работу насосного механизма, запускает установку при уменьшении давления (открытие смесителей и др.) или прекращает функционирование, когда плотность жидкости превышает допустимые параметры.

Принцип действия

Джилекс – это коммутационное реле, срабатывающее под действием напора воды. После сборки прибора и запуска станции автомат работает 20 секунд и потом отключается. Следующий пуск возможен только при условии снижения показателей в центральной магистрали.

РД активирует насос, и он продолжает закачивать жидкость, пока плотность в магистрали не достигнет проектных значений. При высоком давлении или разгерметизации трубопровода реле разъединяет контакты, и агрегат останавливается.

Источник: https://vodasovet.ru/nasos/rele-davleniya-jeelex

Реле давления рдм 5 отзывы

Рдм 5 регулировка инструкция

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений.

Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Источник: https://muzhik-v-dome.ru/vodosnabzhenie/kak-razobrat-i-pochistit-rele-davleniya-rdm-5/

Реле давления рм 5 инструкция. Как подключить и отрегулировать реле давления воды. Реле давления воды для насоса: схема подключения, принцип работы

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

установка емкости либо устройство бассейна, наполняемого привозной водой;
бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5.

Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

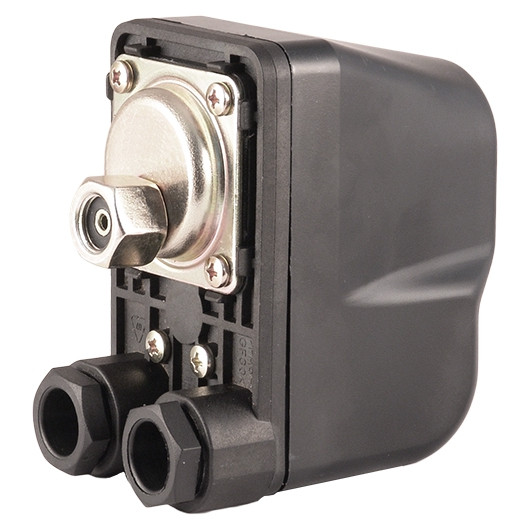

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

емкость гидроаккумулятора недостаточна;
напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
диапазон температур окружающего воздуха — от 0 до +40 °С;
минимальный перепад давлений — 1 Бар;
напряжение питания — 220 В;
диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

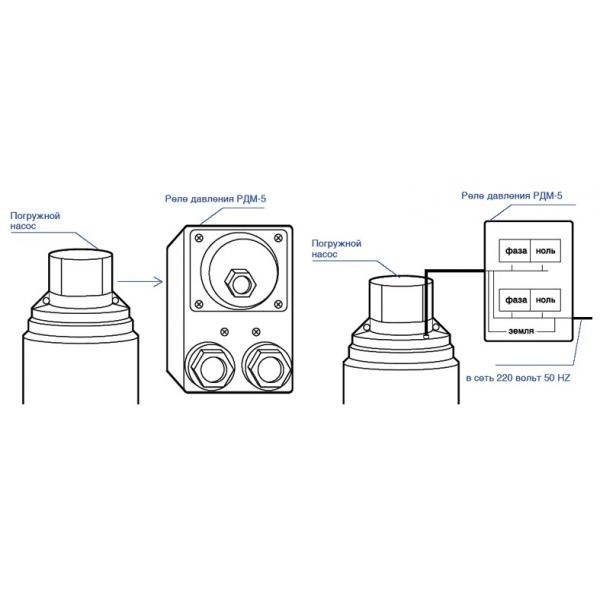

Доброго времени суток. Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему.

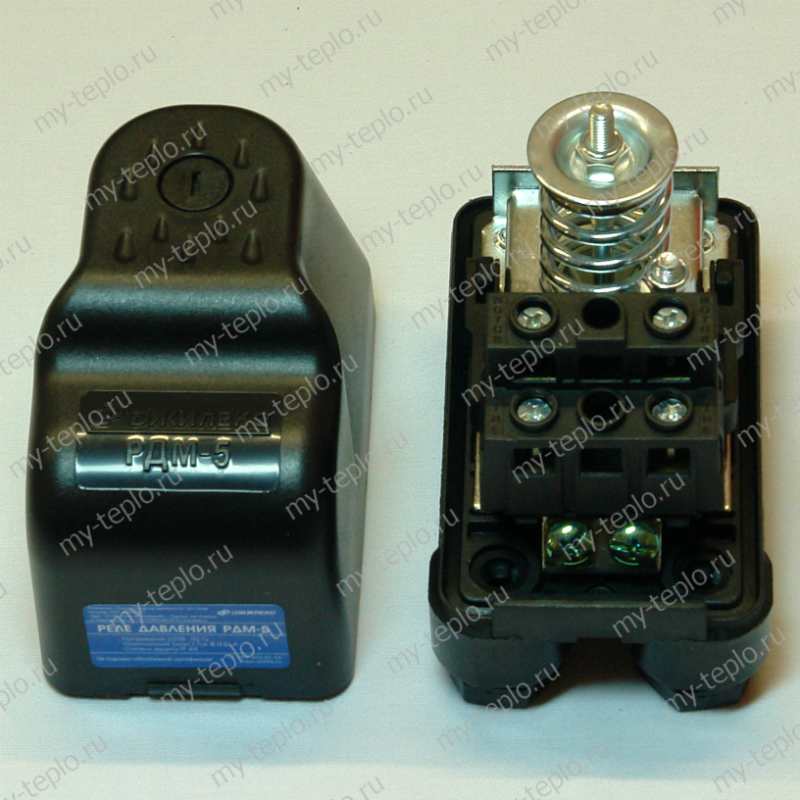

Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для . Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две – «line». Внизу – две для подсоединения заземления. Такой вид имеет PM/5 внутри. Реле давление недорого продается в этом китайском магазине .

Соединение насоса с сетью

Как же нам соединить насос с реле давления и электросетью? Из него выходят три провода разного цвета. Синий – это нулевой рабочий или просто «ноль». Коричневый – «фаза». Жёлто-зелёный – нулевой защитный или попросту «Земля».

Теперь давайте посмотрим, как же они будут «заходить» в реле и как «выходить» из него. Просовываем все три провода через специальное отверстие в корпусе. Подключаем. Коричневый и синий в клеммы с надписью «motor”. Жёлто-зелёный в заземление. Затем такие же провода выводим на вилку электропитания. Коричневый с синим, соответственно, из клемм «line» (сеть). Жёлто-зелёный из заземления. Всё готово. Реле давления PM/5 подключено к насосу и к сети.

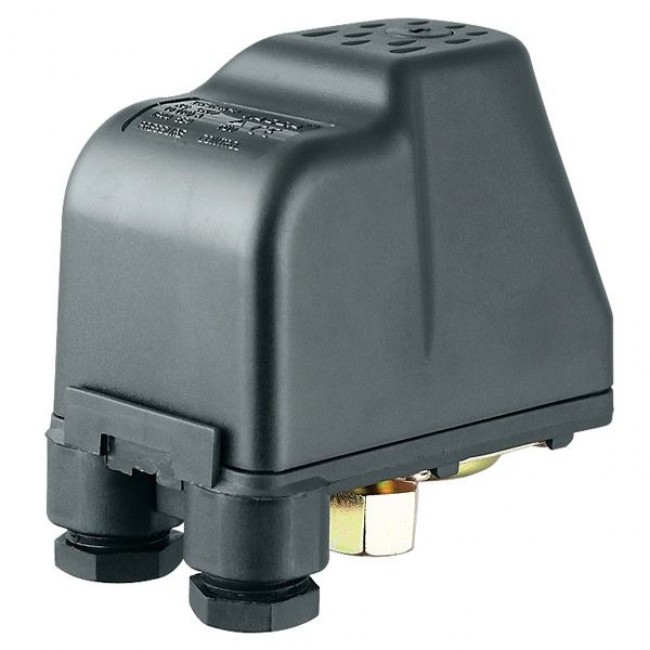

Реле давленияРМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

Насосную станцию надо отключить от электричества.
Cлить воду из гидроаккумулятора.
Отвинтить на гидроаккумуляторе боковую крышку.
Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройкиРеле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
Отключить насос от электросети.
Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
Открыть кран, снижая давление в системе и контролируя включение насоса.
Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже.Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Основные характеристики качественного реле реле давления РМ-5производителя

Доступный монтаж.
Простота регулировки.
Гидроизоляция реле давления.
Соответствие контактной группы мощности мотора
Надежность и долговечность.

Системы водоснабжения можно контролировать и управлять по разным параметрам — по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления РМ-5.

Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле РМ-5 насос будет работать четко в заданном режиме давления. При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.

Реле давления РМ-5 выпускается разными производителями. Из-за этого такие реле могут иметь незначительные различия в типе корпуса и расположении мест подключения кабелей.

Существуют разновидности реле давления такого типа со встроенными манометрами, что упрощает их подключение к насосной станции, так как уменьшается количество резьбовых соединений. Также выпускаются реле со специальным рычагом, позволяющим вручную разомкнуть контакты если оно самостоятельно не может отключить насос.

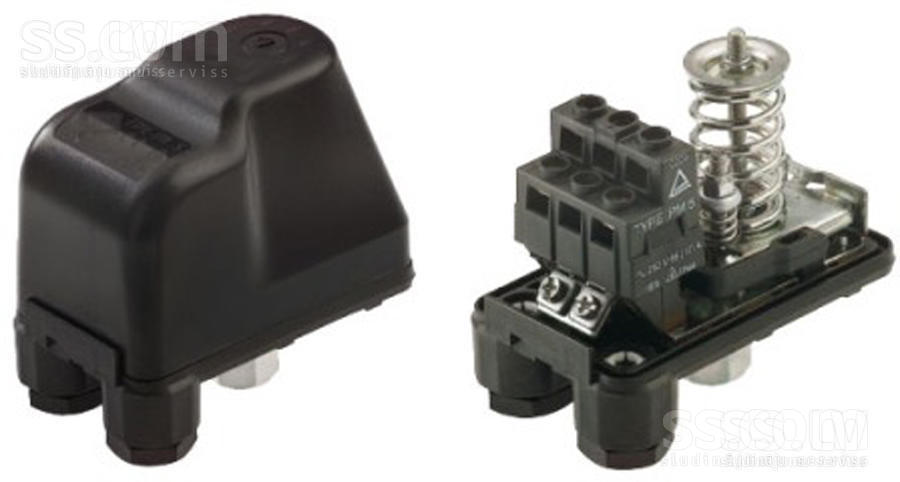

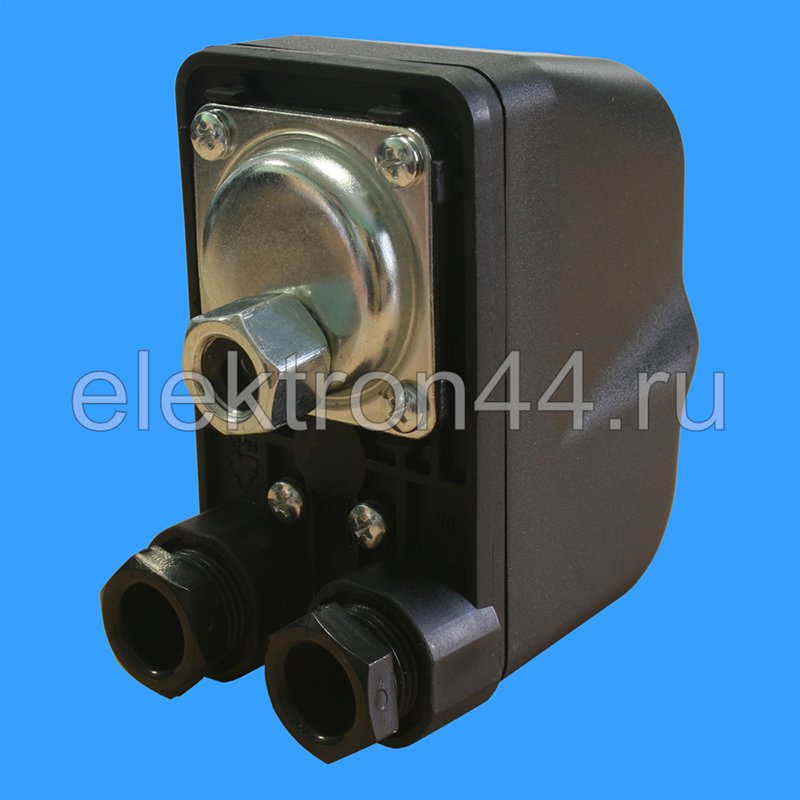

Общий вид реле давления РМ-5 показано на рисунке. Теперь давайте разберемся, как оно устроено.

Это двухконтактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной.

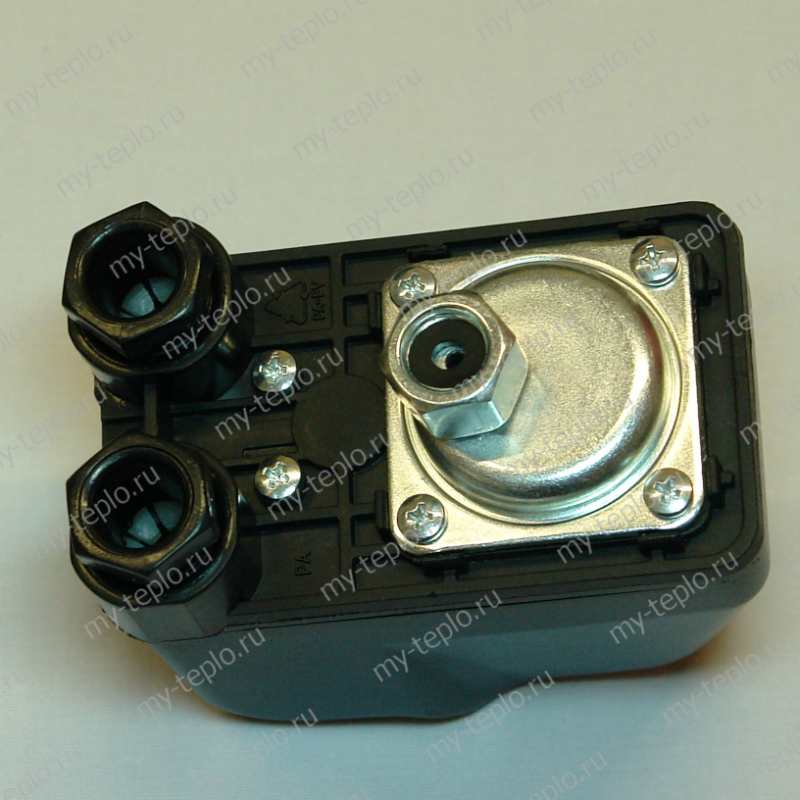

Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника. Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и отключением насоса.

При подключении реле к переходнику (присоединительный размер- 1/4″), вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания.

Кабель к реле подключаются через специальные герметизированные контакты. Рабочее напряжение — 220 В. На самом реле есть клеммы, обозначенные «L» (Line) , вот к ним и подключается электрический кабель, который идет от электросети. К клеммам, имеющим обозначение «М» (Motor) подключается кабель от электродвигателя насоса. На клеммнике есть также заземляющие контакты для присоединения заземляющих жил кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный коммутируемый ток его контактов — 10А (у отдельных моделей — 16А).

Принцип действия реле давления РМ-5 очень простой. Если в системе давление упало ниже уровня включения (1,4 бар или предварительно настроенной величины), то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения (2,8 бар или также предварительно настроенной величины), мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится. При падении давления ниже заданного значения процесс повторяется.

Таким образом реле давления РМ-5 применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне 1,4 — 2,8 бар (заводские настройки давления) или 1 — 5 бар (ручные настройки).

На заводе эти реле настраивают по существующим стандартам и нормам. Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны.

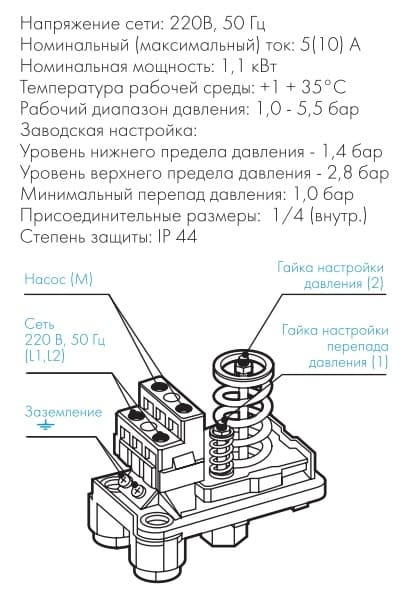

Для этого нужно снять крышку с реле. В корпусе находятся две гайки — большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление. С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.

Реле давления РМ-5 со встроенным манометром

Недостатками реле РМ-5 заключаются в том, что у него довольно сложная регулировка порогов давления. Кроме этого давление воды в системе водоснабжения поддерживается ступенчато (реле срабатывает только по нижнему и верхнему пределу). Если вода в колодце или скважине закончилась, то оно не сможет отключить насос. При отсутствии воды реле будет включено пока не сможет создать давления, что может привести к выходу насоса из строя. Поэтому реле давления воды РМ-5 нужно обязательно использовать с совместно с реле протока жидкости для исключения «сухого хода» насоса и его поломки.

Добрый день, уважаемые читатели блога сайт

В рубрике «Принадлежности» рассмотрим реле давления, которое управляет по заданным давлениям включения и выключения работой автоматических насосных станций, а также поверхностных , или , если они используются совместно с . С помощью реле давления можно настроить автономную систему водоснабжения, систему полива или пожаротушения под требуемые задачи. В продаже представлены реле давления РМ-5, РМ-5G, РМ-12 производства итальянской фирмы Italtecnica. Основное отличие изделия РМ-5 от РМ-5G в том, что в последнем используется накидная гайка с подсоединительным размером 1/4″. Реле РМ-5G более удобно для монтажа.

Основные характеристики РМ-5 и РМ-12 указаны в таблице 1.

Характеристики	РМ-5	РМ-12
1. Рабочий диапазон давления (бар)	1-5	3-12
2. Заводские настройки давления включения и выключения (бар)	1,4-2,8	5-7
3. Минимальный перепад давления (бар)	0,6	1,5
4. Температура рабочей среды до (°С)	55	55
5. Максимальный рабочий ток (ампер)	16 (10)	16 (10)
6. Напряжение (вольт)	250	250
7. Подсоединение внутренняя резьба (дюйм)	1/4	1/4

Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток коммутации составляет 10 А.

В последнее время в продаже появилось изделие РМ-5G (25 А) с максимальным током коммутации для управления насосным оборудованием составляющим 16 А.

Конструкция реле

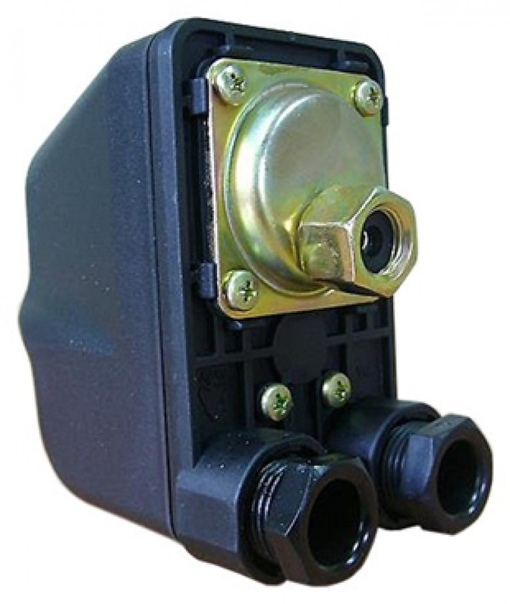

Конструктивно реле собрано в пластиковом корпусе и закрыто крышкой. На рис.1 обозначены основные элементы. Для снятия верхней крышки с изделия необходимо при помощи отвертки под шлиц открутить пластиковую пробку на его торце.

Устройство реле давления

1. Корпус – на нем расположены все элементы реле давления;

2. Подсоединительный фланец, используется для подсоединения автоматики к системе водоснабжения. Подсоединительный размер фланца – внутренняя резьба размером 1/4″. Во фланце находится рабочая камера и мембрана. Фланец и мембрана крепятся к корпусу реле с помощью четырех винтов;

3. Гайка регулировки разницы давлений ΔР между давлением включения и выключения. Чем сильнее мы будем сжимать пружину (закручивать гайку), тем эта разница будет больше;

4. Гайка регулировки давления отключения реле. При закручивании гайки давление отключения будет увеличиваться, а при отпускании – уменьшатся. На этом стержне также крепится верхняя крышка с помощью пластиковой пробки;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от сети питания и двигателя;

8. Муфты для зажима кабелей, используются для жесткой фиксации кабеля сетевого питания и кабеля подключения двигателя.

Электрическая схема подключения реле давления

На Рис. 2 приведена схема электрического подключения реле РМ-5, РМ-5G, РМ-12.

Схема подключения реле давления PM-5, РМ-5G, РМ-12.

Схема подключения реле в электрическую сеть очень проста. На клеммы 5, 6 (см. Рис. 1) подключаются провода. При чем, не имеет значения, какая пара клемм входная (подключение ~220 В.), а какая выходная (подключение к двигателю). После подключения проводов необходим убедится в их надежном контакте с клеммами реле, при необходимости нужно подтянуть контакты.

Эксплуатация, обслуживание и регулировка реле

Реле давления РМ-5, РМ-5G, РМ-12 очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работает без сбоев и отказов долго и надежно. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в работе. Неправильная работа автоматики, как правило, приводит к выходу из строя насоса.

Рассмотрим наиболее частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе эксплуатации происходит постепенное «зарастание» прохода к рабочей камере, или зарастает сама камера. Диаметр прохода небольшой 5–5,5 мм. Может наступить такой момент, когда реле не включится или наоборот не выключится. Для устранения данного дефекта нужно прочистить проход или саму камеру, выполнив следующие шаги:

Отключить изделие от сети питания.
Сбросить избыточное давление, открыв водоразборный кран.
Если автоматика РМ-5G, то с помощью рожкового ключа на 17 открутить накидную гайку и снять реле. Если автоматика РМ-5, то необходимо снять крышку с реле давления, открутив с помощью шлицевой отвертки пробку фиксирующую крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабельные муфты, отсоединить кабели от изделия, при помощи ключа на 17 открутить и снять реле.
При помощи спички или другого тупого предмета прочистить забившийся проход. Прочищать нужно аккуратно по двум причинам: первая — из рабочей камеры может брызнуть вода и вторая причина – не повредить резиновую мембрану. Для чистки рабочей камеры необходимо открутить четыре винта, крепящих фланец к корпусу реле. Снять фланец и мембрану (не потерять при разборке специальный «пятак» — круглую металлическую пластину с двумя ушками), промыть и почистить фланец и мембрану.
Сборку производить в обратной последовательности. Если автоматика РМ-5, то перед монтажом, необходимо уплотнить резьбу при помощи фум ленты или специального герметика.

Повышенная влажность. Очень часто станция или автоматика размещаются в приямке. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влажность приводит к окислению и подгоранию контактов в реле давления. В таком случае автоматика начинает работать не стабильно, включается с запаздыванием, или происходит ее включение при легком постукивании по корпусу. Если при снятии крышки на поверхности изделия присутствует влага, а на металлических частях присутствуют следы белого налета, то высока вероятность того, что контакты подгорели. Для ремонта таких дефектов необходимо обратится в ближайший сервисный центр, или вызвать сервисного мастера на место установки станции или автоматики.

К нестабильной работе реле давления приводит также колебания напряжения электрической сети и попадание в систему водоснабжения воздуха.

Регулировка давления. Для регулировки давления предназначены две регулировочные гайки и пружины (рис 1). С помощью гайки 4 и большой пружины можно регулировать давление отключения системы. Чем сильнее мы сжимаем пружину, тем при большем давлении в системе автоматика отключатся. Одна из наиболее часто встречаемых причин безостановочной работы насоса – это неправильная настройка реле давления. Прежде чем настраивать автоматику необходимо посмотреть на рабочие параметры насоса, а именно, какой максимальный напор он выдает. Например: насос выдает максимальный напор 40 метров водяного столба или 4 бара (атмосферы). Теоретически, максимальное давления настройки реле может составить 4 бара, но, учитывая колебания сетевого напряжения, постепенный износ оборудования, максимальное давление на которое мы можем настроить автоматику не более 3,4–3,5 бара. При помощи гайки 3 и малой пружины мы настраиваем разницу ΔР между давлением включения и выключения насоса. Чем сильнее сжимаем пружину, тем разница между включениями и выключениями насоса больше. Самая минимальная разница между давлением включения и отключения насоса составляет 0,6 бар для РМ-5 и 1,5 бара для реле РМ-12 – это когда маленькая пружина полностью отпущена. С одной стороны разницу между давлением включения и выключения необходимо настраивать как можно меньше, чтобы уменьшить перепады давления. С другой стороны при минимальном диапазоне, увеличивается количество включений и выключений насоса, решается эта проблема, увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбирать золотую серединку между давлением включения и выключения насоса и объемом гидроаккумулятора. Дополнительно как настраивать и регулировать реле давления, можно посмотреть . Если остались вопросы, просьба писать в комментариях.

Спасибо за оказанное внимание.

Реле давления РДМ — 5 Джилекс 9002 — цена, отзывы, характеристики, фото

Реле давления РДМ — 5 регулирует работу насоса относительно давления воды в системе.Устройство автоматически выключает насос при недопустимом давлении, а также включает при устранении неполадок либо сразу при открытии кранов.
Характеристики:

Напряжение питания — 220-230 В, 50 Гц;
Максимальный коммутируемый ток — 16 А;
Температура рабочей среды — от 0⁰ до +40⁰С;
Рабочий диапазон давления — 1,0-5,6 атм.;
Присоединительные размеры — 1/4″;
Степень защиты — IP 44;
Нижний предел давления — 1,4 атм.;
Верхний предел давления — 2,8 атм.;
Минимальный перепад давления — 1,0 атм.

Резьба, дюйм 1/4
org/PropertyValue»> Напряжение, В 220
Min рабочее давление, бар 1
Мах рабочее давление, бар 5,6
Min давление (заводская настройка), бар 1,4
Max давление (заводская настройка), бар 2,8

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,36

Длина, мм: 99
Ширина, мм: 102
Высота, мм: 60

Произведено

Россия — родина бренда
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
СЦ «Джилекс» МСК Средний срок ремонта — 12 дней	ул. Индустриальная, дом. 9	+7 (499) 400-55-55

как отрегулировать реле давления воды с гидроаккумулятором

Алекс
Как отрегулировать реле давления воды с гидроаккумулятором?

У многих из нас в частных домах и на загородных участках уже давно присутствует свое водоснабжение. Большинство из вас для предотвращения перепадов давления в сети водоснабжения используют мембранный гидроаккумулятор. Автоматическое включение и выключение данного агрегата производится с помощью реле. Включается и выключается данное реле в зависимости от давления воды в системе. Сегодня мы разберемся как правильно отрегулировать реле своими руками.

Подготовка к регулировке

Чтобы произвести подготовку к регулировке, необходимо следовать следующему плану:

Для начала нам нужно обзавестись необходимым инструментом. В зависимости от модели вашего гидроаккумулятора вам может понадобиться разный инструмент. Где-то крышка реле снимается с помощью отвёртки, а где-то с помощью ключа. Чаще всего на гидроаккумуляторах устанавливают стандартное реле РДМ-5 или его зарубежный аналог. Для регулировки такого реле понадобится ключ на 10 и отвертка;
Устройство реле давления
Затем нужно отключить гидроаккумулятор от электрической сети. После чего следует слить воду, находящуюся в емкости агрегата, для этого просто отключите водопроводную трубу от емкости с водой и откройте кран;
Снимаем крышку реле с помощью отвертки и видим два регулятора-пружины. Большой отвечает за «нижнее» и «верхнее» давление при котором будет включаться электромотор. Маленький, в свою очередь, отвечает за диапазон этого давления. Таким образом, регулировка этих двух пружин позволяет полностью настроить систему под свои нужды.

Совет. Прежде чем начинать регулировку, ознакомьтесь с характеристиками гидроаккумулятора в целом и насоса в частности.

Регулировка границ и диапазона давления

Для изменения «нижнего» и «верхнего» предела давления нам нужно просто откручивать или закручивать гайку на большом регуляторе. На пружине нет шкалы и никаких отметок, что усложняет настройку. Для проверки следует закрыть крышку, включить гидроаккумулятор в сеть и проверить по манометру давление, при котором электромотор включается и выключается. Если давление вас не устраивает, повторите настройку.

Чтобы изменить диапазон между «нижним» и «верхним» давлением, требуется откручивать или закручивать маленький регулятор.

Внимание! Регулировку с помощью малой пружины производят, только если один из порогов давления вас устраивает. То есть, либо «нижнее» давление, либо «верхнее» вам подходит, а другое нужно изменить. Если вас не устраивают оба давления, то сначала проведите настройку с помощью большой пружины.

Хочется отметить, что при откручивании гайки изменяется верхний порог давления, при этом нижний остается на месте. В то время, как при закручивании гайки происходит обратный эффект. К сожалению, на малой пружине тоже нет никаких шкал, по которым можно ориентироваться, так что придётся произвести и проверить регулировку несколько раз.

Реле давления

Что необходимо учесть?

Для лучшей и точной регулировки учтите несколько моментов:

«верхнее» давление должно быть меньше 80% от максимально допустимого рабочего давления реле;
проверьте сможет ли насос развить «верхнее» давление, в противном случае реле никогда не будет выключать электромотор.

Как мы видим, произвести регулировку реле не так уж и сложно, единственная трудность заключается в том, что требуется эмпирическим путем устанавливать нужное положение пружины. Главное соблюдать правила безопасности и всегда закрывать крышку перед пуском гидроаккумулятора. Следуйте данным правилами и у вас все обязательно получится.

Регулировка реле давления: видео

Реле давления РМ 5 (датчик РМ 5)

Реле давления РДМ 5 (РМ 5) предназначены для комплектования бытовых систем автоматического водоснабжения домов, служит для автоматизации работы насоса, при достижении минимального установленного давления оно включает насос, при достижении максимального установленного давления датчик срабатывает и происходит автоматическое отключение насоса. Купить реле давления для насоса – значит обеспечить себе бесперебойную и долгосрочную работу всей вашей системы водоснабжения.

Реле давления воды предназначено для насосов, обеспечивающих давление воды в системе не менее 0, 35МПа.

Параметры	РМ 5 (м), РМ 5 (п), РД 5
Напряжение сети, В	220
Максимальный коммутируемый ток, А	16 (10)
Номинальная установка давления	Р вкл – 0, 14 МПа (1,4 Бар) Р выкл – 0, 28 МПа (2,8 Бар)
Пределы регулировки давления	Р вкл 0, 1 – 0, 25 МПа (1-2,5 Бар) Р выкл 0, 18 – 0, 45 (1,8-4,5 Бар)
Присоединительный размер штуцера:	1/4″
Диапазон рабочих температур, ˚С	1 — 40

Примечание: в скобках (позиция 2) указано значение номинального коммутируемого тока на индуктивной нагрузке.

В наименовании изделия: (м) — внутренняя резьба, (п) — наружная резьба.

Устройство и принцип работы реле давления РМ 5

Реле давления воды состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединённой с напорной магистралью. Датчик включает насос, когда давление в системе падает ниже давления включения (0, 14 МПа) и выключает насос, когда давление в системе превышает давление выключения (0, 28 МПА)

Меры безопасности

1. Запрещается эксплуатация поплавкового датчика уровня без заземления.

2. При монтаже и эксплуатации реле давления строго соблюдайте меры безопасности, технические требования на систему водоснабжения (насос).

3. Монтаж реле давления РМ, регулировка и ввод в эксплуатацию должны осуществляться уполномоченным персоналом в соответствии с Правилами устройства электроустановок (ПУЭ). Выполнение работ оформляется актом.

Регулировка давления включения и отключения РДМ

При необходимости уровни давления срабатывания реле давления воды РДМ 5 (РМ 5) можно изменить. Для этого:

1. Полностью заверните винт дифференциала (∆Р).

2. Вращая центральный винт (Р), установите желаемое давление включения.

3. Вращая винт дифференциала (∆Р), установите желаемое давление выключения.

Хранение и транспортирование

Хранить реле давления РМ необходимо в сухом, чистом виде, оберегая от прямых солнечных лучей.

Транспортировать оборудование для канализации допускается любым видом транспорта, соблюдая правила перевозки хрупких грузов.

Прочитав вышесказанное мы думаем, что вы пришли к выводу о необходимости купить реле давления для насоса. В нашем интернет магазине вы можете купить реле давления для воды подходящее к любому погружному насосу, который создаёт давление воды в системе не менее 0, 35МПа.

Maltby |

Ральф Малтби Переключить

MPF
узнать
форум

Рейтинг 2019 экспертов Maltby в GolfWorks

Просмотреть все | Просмотр по бренду

Ищи:

L-Техник № 5

Год 2007 г.
Марка Maltby
Головной Вес 255
Размер «C» 1.512
Базовый VCOG 0,720
Момент инерции (MOI) 12,8273
Фактический RCOG 0,562
Лофт 30
Регулировка VCOG -0.084
Фактический VCOG 0,636
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 64
Расчетные баллы 940
MPF 970

MMB Кованые # 5

Год 2007 г.
Марка Maltby
Головной Вес 253
Размер «C» 1.384
Базовый VCOG 0,775
Момент инерции (MOI) 12,47660
Фактический RCOG 0,486
Лофт 27
Регулировка VCOG -0.046
Фактический VCOG 0,729
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 37
Расчетные баллы 692
MPF 722

MCC Кованые # 5

Год 2007 г.
Марка Maltby
Головной Вес 254
Размер «C» 1.353
Базовый VCOG 0,781
Момент инерции (MOI) 12.0003
Фактический RCOG 0,587
Лофт 27
Регулировка VCOG -0.096
Фактический VCOG 0,685
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 48
Расчетные баллы 716
MPF 746

MHS № 5

Год 2007 г.
Марка Maltby
Головной Вес 250
Размер «C» 1.536
Базовый VCOG 0,785
Момент инерции (MOI) 13,5169
Фактический RCOG 0,658
Лофт 26
Регулировка VCOG -0.134
Фактический VCOG 0,651
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 54
Расчетные баллы 939
MPF 969

Логическая леди # 5

Год 2006 г.
Марка Maltby
Головной Вес 261
Размер «C» 1.488
Базовый VCOG 0,720
Момент инерции (MOI) 12,8273
Фактический RCOG 0,592
Лофт 30
Регулировка VCOG -0.102
Фактический VCOG 0,618
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 64
Расчетные баллы 934
MPF 964

KE4 # 5

Год 2006 г.
Марка Maltby
Головной Вес 253
Размер «C» 1.556
Базовый VCOG 0,776
Момент инерции (MOI) 12,5633
Фактический RCOG 0,672
Лофт 27
Регулировка VCOG -0.141
Фактический VCOG 0,635
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 63
Расчетные баллы 984
MPF 1014

RDM Recoil №5

Год 2006 г.
Марка Maltby
Головной Вес 252
Размер «C» 1.672
Базовый VCOG 0,858
Момент инерции (MOI) 16,7558
Фактический RCOG 0,625
Лофт 27
Регулировка VCOG -0.096
Фактический VCOG 0,762
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 34
Расчетные баллы 944
MPF 974

М-45 № 6

Год 2005 г.
Марка Maltby
Головной Вес 262
Размер «C» 1.325
Базовый VCOG 0,745
Момент инерции (MOI) 11,5153
Фактический RCOG 0,525
Лофт 31 год
Регулировка VCOG -0.046
Фактический VCOG 0,699
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 46
Расчетные баллы 672
MPF 702

Планер X

Год 2005 г.
Марка Maltby
Головной Вес 253
Размер «C» 1.566
Базовый VCOG 0,620
Момент инерции (MOI) 12,69630
Фактический RCOG 0,650
Лофт 26
Регулировка VCOG -0.170
Фактический VCOG 0,450
Поправочный коэффициент VCOG 0
Коэффициент коррекции MOI 63
Расчетные баллы 1179
MPF 1209

Посты навигации

Назад
Стр. 1
…
стр. 4
стр. 5
Стр. 6
…
Стр.8
Далее

Ральф Малтби
MPF
узнать
форум
Master Slave Modes Переключаемый контроллер DMX512 и RDM SR-2108B-M5-5
SR-2108B-M5-5 — отличная инновация от Sunricher.Это контроллер DMX512 и RDM промышленного уровня, который имеет функции как DMX-декодера, так и DMX-мастера. Легко переключаться между мастер-режимом и режимом декодера. который обеспечивает полную поддержку последних протоколов DMX512, DMX512 (1990), DMX512-A и RDM V1.0 (E1.20 — 2006 ESTA Standard). Декодер DMX разработан с 5 каналами, 8 А на канал с постоянным выходным напряжением и доступен в 12 и 24 В постоянного тока. Для этого контроллера RGBW DMX доступны многочисленные входные и выходные порты DMX, включая XLR, RJ45 и винтовой DMX.
Функция двунаправленной связи
RDM позволяет главной консоли DMX512 обнаруживать и отображать информацию декодера и устанавливать адрес DMX. С помощью видимого цифрового цифрового дисплея и кнопок можно настроить различные функции, такие как адрес DMX, количество выходных каналов, выходное разрешение ШИМ (8 или 16 бит), выходная частота ШИМ, значение кривой затемнения GAMMA-лучей и режим декодирования DMX.
Всего имеется 5 выходных каналов ШИМ с общим анодом, количество каналов DMX может быть установлено от 1 до 5 каналов.Адрес DMX можно установить и отобразить на цифровом цифровом дисплее. Доступны и переключаются выходное разрешение высокочастотного 16-битного и низкочастотного 8-битного ШИМ, настройка по умолчанию — 16 бит. 10 уровней выходной частоты ШИМ являются необязательными в диапазоне от 500 Гц до 35 кГц, настройка по умолчанию — 1 кГц. Значение кривой затемнения гамма-излучения регулируется от 0,1 до 9,9, а логарифмическое и линейное затемнение являются дополнительными. Режимы декодирования DMX являются необязательными и позволяют регулировать яркость каждого выходного канала, общую яркость всех выходных каналов и стробоскопические эффекты, а режим по умолчанию — dp1.1.
В главном режиме контроллер DMX512 может управлять светодиодным освещением RGB с 8 уровнями регулировки яркости, 32 встроенными программами для статических цветов RGB или динамическими шаблонами изменения цвета, а также регулировкой скорости изменения 16 уровней. Также он может контролировать цветовую температуру двухцветного светодиодного освещения CW и WW.
Основные характеристики
Светодиодный контроллер промышленного уровня DMX512 и RDM
Уникальный режим ведущего и дополнительная функция ведомого режима
Цифровой цифровой дисплей высокой термостойкости, удобный интерфейс
Металлическая внешняя оболочка, более прочная и долговечная
8A 5 каналов постоянного напряжения
Обильный дизайн порта ввода и вывода сигнала DMX: XLR 5pin, XLR 3pin, RJ45, Screw DMX
DMX512, DMX512 (1990), DMX512-A, RDM V1. 0 (E1.20 — стандарт ESTA 2006)
Функция двунаправленной связи RDM
Функции в режиме Master
32 встроенных программы для статических цветов RGB или цветовых узоров
Позволяет контролировать и регулировать цветовую температуру двухцветных светодиодов CW и WW
8 уровней регулировки яркости RGB
16 уровней регулировки скорости изменения шаблона
Функции в ведомом режиме
Всего 5 выходных каналов ШИМ, общий анод
Количество каналов DMX от 1 до 5 настраивается
Включение главной консоли DMX512 для обнаружения декодера, отображения информации о декодере и установки адреса DMX
Выход PWM высокочастотный 16 бит и низкочастотный 8 бит переключаемый, настройка по умолчанию — 16 бит
10 уровней выходной частоты ШИМ опционально от 500 Гц до 35 кГц, настройка по умолчанию — 1 кГц
Режимы декодирования опционально, позволяют регулировать яркость каждого канала, общую яркость всех каналов и стробоскопические эффекты, режим по умолчанию — dp1. 1
Значение кривых гамма-излучения регулируется от 0,1 до 9,9, логарифмическое и линейное затемнение опционально
Драйвер
DMX, 5 каналов | Цифровой декодер DMX
Пятиканальные драйверы
Scenex Lighting идеально подходят для любых непиксельных светодиодных лент на 12 и 24 В RGB, теплого и холодного белого цветов. В зависимости от того, какой сигнальный кабель необходим, у них есть входы для подключения через Neutrik 5 Pin DMX и RJ45 ethernet, что дает возможность гирляндного подключения нескольких драйверов к одному сигналу.Каждый из 5-канальных выходов драйверов обеспечивает постоянное напряжение 8 А на выход (всего 40 А). Драйверы освещения Scenex заключены в прочный металлический корпус, что обеспечивает долговечность и долговечность ПРА для непрерывного использования.
Драйвер Scenex имеет возможности удаленного управления устройствами, RDM, так что вы можете контролировать эти драйверы в реальном времени. Идеально подходит для устранения неполадок и обслуживания системной инфраструктуры, экономя драгоценное время и ресурсы на лету.
Вы потребовали, мы прислушались, для удобного для навигации цифрового ЖК-дисплея с кнопками управления для быстрой установки адреса DMX системы, количества выходных каналов, разрешения ШИМ (8-бит или 16-бит), частоты ШИМ и затемнения гамма-излучения. значения кривой.
Являясь контроллером DMX512 и RDM промышленного уровня, он имеет возможности как декодера DMX, так и ведущего устройства DMX. Делает невероятно простым переключение между мастер-режимом и режимом декодера. Каждый драйвер имеет полную актуальную поддержку последних протоколов DMX512, DMX512 (1990), DMX512-A и RDM V1.0 (E1.20 — 2006 ESTA Standard).
В главном режиме 5-канальный драйвер может управлять светодиодным освещением RGB (WW) CW с 8 уровнями переменной, регулируемой яркости. С 32 встроенными программами для статических цветов или динамических цветовых схем, есть также 16 настроек, изменяющих уровни регулируемой скорости.
Для получения дополнительных сведений, технических характеристик и руководств см. Раздел вкладки «Функции и загрузки» на этой странице.
Свяжитесь с нами для получения дополнительной информации о 5-канальном драйвере DMX
Хотите быть в курсе последних новостей Scenex?
Нажмите здесь, чтобы подписаться на списки рассылки Scenex Lighting
Основные характеристики
Светодиодный контроллер промышленного уровня DMX512 и RDM
Высокотемпературный цифровой цифровой дисплей, удобный интерфейс
Прочная и долговечная металлическая внешняя оболочка
8A 5 каналов постоянного напряжения
Обильный дизайн порта ввода и вывода сигнала DMX: XLR 5pin, XLR 3pin, RJ45, Screw DMX
DMX512, DMX512 (1990), DMX512-A, RDM V1.0 (E1.20 — стандарт ESTA 2006)
Функция двунаправленной связи RDM
Функции в режиме Master
32 программы для статических шаблонов RGB или рисунков с изменением цвета
Контроль и регулировка цветовой температуры двухцветных светодиодов CW и WW
8 уровней регулировки яркости RGB
16 уровней регулировки скорости смены рисунка
Функции в ведомом режиме
Всего 5 выходных каналов ШИМ, общий анод
Установить количество каналов DMX от 1 до 5 каналов
Включение главной консоли DMX512 для обнаружения декодера, отображения информации о декодере и установки адреса DMX
DMX-контроль над каждым из пяти цветовых каналов с возможностью переключения 16 бит и 8 бит, настройка по умолчанию — 16 бит
10 уровней выходной частоты ШИМ опционально от 500 Гц до 30 кГц, настройка по умолчанию — 1 кГц
Режимы декодирования опционально, позволяют регулировать яркость каждого канала, общую яркость всех каналов и стробоскопические эффекты, режим по умолчанию — dp1.
No related posts.

Северный бастион — ремонт квартир
