как регулировать настройки датчика регулятора водоснабжения?

Зачем нужна настройка датчика регулятора?

Давление воды в насосной станции влияет на интенсивность поступления воды из крана потребителю. Если хозяева хотят совместить экономное расходование воды с комфортом ее использования, тут и может потребоваться регуляция давления.

Кроме того, разумно проконтролировать наличие заводских настроек, зная, какая опасность таится в превышении давления.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе. Из гидроаккумулятора либо вышел воздух, либо в нем прорвана резиновая груша (мембрана).

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Если решили поменять настройки, в начале нужно понять, напор требуется уменьшить или увеличить. Для того чтобы вода из кранов вытекала интенсивнее, следует увеличить давление выключения, и наоборот.

Ориентиры для определения нового рабочего диапазона манометра:

• максимальный объем воды, который случается использовать;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

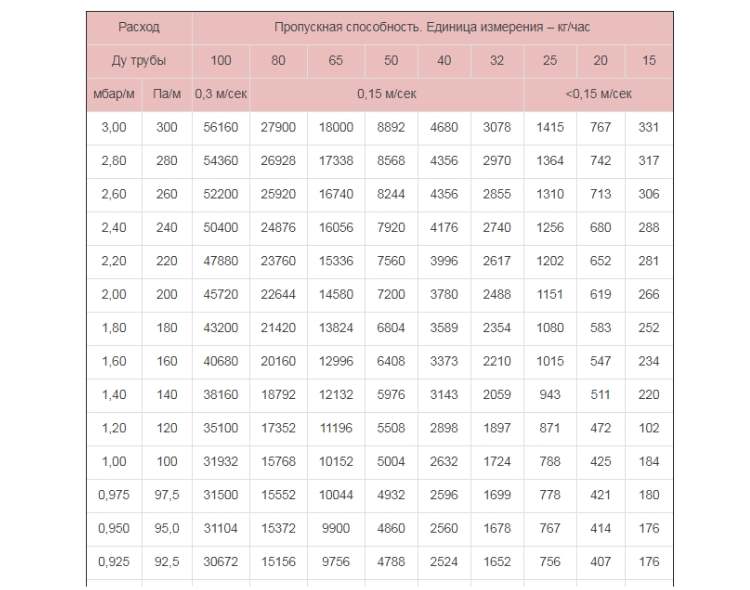

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

• торцевой или рожковый ключ;
• отвертка.

Подготовка

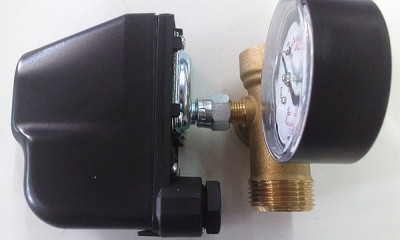

Реле давления находится в черной коробочке возле манометра.

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

1. Выключают электропитание.
2. Отвинчивают отверткой шуруп, находящийся в колпачке.
3. Снимают с устройства кожух.

Процесс

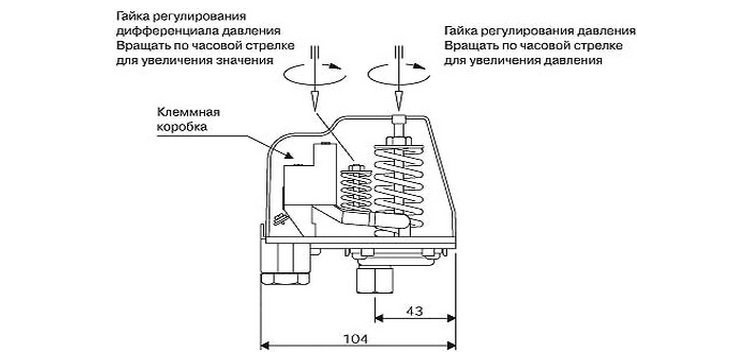

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

1. Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
2. Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
3. Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

Разрыв между давлениями включения и выключения не должен быть меньше 1 атмосферы.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Как проверить результат?

Для того, чтобы узнать точно, к чему привели гаечные манипуляции, необходимо создать реальную рабочую обстановку. Начинают сливать воду и внимательно следят за расположенным рядом манометром, фиксируя его показания в моменты включения и выключения.

Если значения отличаются от искомых, вращают ключом гайки в нужном направлении и снова проверяют результат, открыв водопроводный кран. Прокручивают эти действия, пока задача не будет реализована.

Нужно ли повторять процедуру?

Пересматривать отрегулированные параметры может потребоваться лишь в случае изменения режима эксплуатации оборудования.

К этому могут вынудить следующие ситуации:

• изменение количества членов семьи;
• передача установки вместе с домом или дачей новым жильцам;
• установка гидроаккумулятора другого объема.

Для того, чтобы поддерживать стабильную работу системы в соответствии с настройками, 1 раз в квартал проверяют количество воздуха в накопительном баке.

Видео по теме статьи

Регулировка реле давления насосной станции представлена в видео:

Заключение

Информация, которую нужно запомнить:

1. Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
2. При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
3. Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
4. Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
5. Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
6. Проверенные настройки иногда необходимо менять.

Регулировка насосной станции своими руками

Здесь вы узнаете:

Регулировка насосной станции выполняется всегда при ее самостоятельной сборке перед первым запуском в эксплуатацию. Иногда необходимо делать настройку и при покупке насосной станции заводской сборки.

Устройство и принцип работы насосной станции

В магазинах покупателям предлагаются готовые комплексы, которые так и называются – насосные станции. На их примере удобнее всего изучить строение этой системы, так как все узлы скомпонованы максимально компактно. И вместе с тем – принцип организации останется без особых изменений, даже если приобретать все приборы по отдельности и самостоятельно комплектовать подобную установку с необходимыми параметрами.

Понятно, что основным прибором станции будет насос (поз. 1), качающий воду из источника и передающий ее далее к точкам потребления. Насос может быть поверхностный, самовсасывающий, как на иллюстрации, или погружной скважинный – все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным, элементом станции обязательно является бак-гидроаккумулятор (поз. 2).

Он имеет особую конструкцию, разделён на воздушную и водяную камеры, способен накапливать запас воды под определённым давлением и при необходимости —отдавать его на точки водозабора даже без включения насоса. Способствует минимизации количества включений станции, подержанию ровного давления в водопроводе. С ним эксплуатация домашнего системы водоснабжения становится максимальной комфортной, безопасной и экономной.

При всей незамысловатости конструкции таких баков, их значимость в системе автономного водоснабжения частного дома – чрезвычайно велика. Как устроены гидроаккумуляторы для холодной воды , какие функции на них возлагаются, как рассчитываются их основные параметры – в отдельной подробной статье нашего портала.

Эти два основных прибора станции обязательно имеют между собой прямую гидравлическую связь. Это может быть короткий участок трубы или даже усиленной гибкой подводки (как на иллюстрации), если станция скомпонована компактно, или длинная труба, если, например, используется погружной насос.

Но в любом случае насос имеет возможность накачивать воду непосредственно в водяной отсек гидроаккумулятора.

Для такой гидравлической связи используются специальные переходники или штуцеры. Очень часто применяется пятивыводной штуцер (поз. 3), который позволяет без проблем подключать всю гидравлику (3 вывода), контрольно-измерительный прибор и автоматику (еще 2 вывода соответственно).

Насос закачивается вводу через всасывающий патрубок (поз. 4), а передается она в разветвление водопроводных труб через один из выводов (поз. 5) упомянутого выше штуцера.

Манометр (поз. 6) необходим и при настройке системы, и для визуального контроля за корректностью ее работы уже в ходе эксплуатации.

Питание насоса организуется через коммутационную коробку (поз. 7). Но станция не станет таковой без блока автоматики, отвечающей за своевременное включение и выключение без вмешательства у человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена реле давления (поз. 8). Именно его правильная регулировка и становится основным «камнем преткновения». То есть кабели питания, прежде чем попасть в коммутационную коробку самого насоса, сначала проходят через это реле.

Это был пример насосной станции компактной компоновки. Но не всегда для конкретных условий эксплуатации бывает достаточно характеристик таких готовых комплексов. Поэтому насосную станцию очень часто собирают самостоятельно из отдельных приборов. При этом принципиальная схема практически не изменяется.

Нумерация основных элементов системы сохранена по аналогии с прошлой схемой – так проще понять устройство. Толстыми синими стрелками показаны гидравлические подключения с направлением движения воды. Зелеными пунктирными – подсоединения к пятивыводному штуцеру (манометр вкручивается в резьбовой патрубок G ¼, а накидная гайка реле давления накручивается на резьбовой штуцер G ¼. Красным цветом показана линия питания от источника 220 В до насоса, проходящая через реле давления, где в автоматическом режиме производится включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

• При настройке станции в первую очередь в воздушной камере гидроаккумулятора создается определённое избыточное давление. Это позволяет баку работать именно так, как от него ожидается – и на накопление определенного запаса воды, и на поддержание в системе устойчивого напора.
• Реле давления настраивается на нижний (включение насоса) и верхний (выключение) пороги. То есть вся работа насоса ограничивается определенным диапазоном давления. При этом нижний порог должен быть обязательно выше давления предварительной накачки воздушной камеры гидроаккумулятора. И одновременно — соответствовать требованиям к напору воды для нормальной работы всей сантехники и подключенных бытовых приборов.
• При включении насоса он начинает нагнетать воду в систему. Если при этом все водозаборные краны закрыты, то идёт заполнение гидроаккумулятора. Его водяная камера по мере заполнения увеличивается, то есть, соответственно уменьшается воздушная. Что ведет, за счет сжимаемости газа, к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, и при достижении установленного верхнего рубежа — должно сработать на разрыв цепи питания насоса. Система переходит в режим «ожидания»
• Если теперь открыть где-то водозаборный кран (условно говоря, так как это может быть любой сантехнический прибор), то вода из него пойдет под напором, установившемся в системе. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижнего рубежа, то включения насоса не происходит. То есть расходуется только тот запас, что накоплен в аккумулирующем резервуаре.
• Понятно, что по мере расхода воды объем водяной камеры гидроаккумулятора начинает уменьшаться, давление, соответственно – падать. Если требуется немалый расход, и оттого давление снижается до минимально допустимого, то есть до установленного нижнего порога, реле срабатывает на запуск насоса. И насосное оборудование будет работать до тех пор, пока в системе вновь не будет стабилизировано давление по установленному верхнему пределу. То есть при включении насос всегда стремится систему полностью «загрузить под завязку», даже если его включение, например, было спровоцировано даже наполнением двухлитрового чайника, но при этом давление в баке наконец-то достигло нижнего порога.

Такая цикличность в работе позволяет до минимума свести число пусков насоса, но при этом в любой момент времени иметь нужный напор воды на сантехнических приборах.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи.

Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Особенности эксплуатации насосных станций

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
3. Место установки станции должно быть сухим и теплым.
4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Неважно, подкачивающая станция фирмы Джилекс или любой другой, инструкция, чтобы запустить систему, будет неизменной. Гидрофор не имеет сложностей при запуске, ресивер используют для регулировки давления. Важно знать, как эксплуатировать водяную станцию зимой и нужно ли делать отгон жидкости при перерывах в работе.

Регулировка реле давления насосной станции: проведение работ

С магистральным водопроводом часто бывают проблемы, качество воды в нем не всегда хорошее. Поэтому многие делают в частном доме скважину и организовывают автономное водоснабжение.

Подача воды осуществляется глубинным насосом. Для его своевременного включения/отключения необходима соответствующая регулировка реле давления насосной станции, иначе помпа не сможет нормально функционировать.

Маленькая насосная станция.

Устройство реле давления насоса

В состав каждой насосной станции входит реле давления, оно контролирует ее работу в зависимости от того, сколько воды в накопителе. Своевременное включение/отключение помпы позволяет поддерживать в водопроводе необходимый напор, и все это происходит автоматически.

Основные элементы реле давления:

• корпус;
• 2 регулируемые пружины;
• мембрана;
• контактная пластина;
• клеммы для подачи питания и подключения заземления;
• фланец для присоединения к водопроводу.

Пружина большего размера служит для регулировки порога срабатывания, т.е. отвечает за включение оборудования, а меньшая – за выставление верхнего предела, т.е. за отключение насоса.

Принцип работы оборудования

Если гидронасос будет без устройства контроля давления, человеку придется самостоятельно вручную регулировать работу станции.

Принцип действия реле простой и понятный. Пружина большего диаметра надавливает на пластину, и она замыкает контакты, после чего оборудование включается.

Когда давление в резервуаре достигнет выставленного верхнего предела за счет действия мембраны и меньшего пружинного элемента, механизм срабатывает, и питание отключается.

В процессе расходования воды давление в баке снижается. При достижении выставленного минимального значения контакты снова замыкаются, и оборудование запускается.

Принцип работы реле давления.

Причины некорректной работы насоса

Есть несколько причин, по которым насос не будет нормально работать и не сможет обеспечивать необходимый напор:

• большая глубина скважины;
• износ рабочего колеса насоса;
• выход из строя сальников;
• подсос воздуха;
• вода подается в многоэтажный дом, и мощности оборудования не хватает;
• создаваемое помпой давление недостаточно для потребляющих воду устройств.

Чтобы исправить создавшуюся ситуацию, требуется изменение заводских настроек.

Определение необходимого давления

Внутри накопителя есть резиновая емкость, в которую накачивают воду, и камера для воздуха. От давления в ней зависит работа всей системы. Для проверки показателей в воздушном отсеке сначала освобождают резервуар от воды.

В него нагнетают воздух, давление которого меньше нижнего значения для указанного оборудования на 10%:

• если объем резервуара 20-30 л – 1,4-1,7 атм;
• 50-100 л – 1,8-1,9 атм.

После того как определили давление, резиновую грушу обязательно заполняют водой, иначе она пересохнет или слипнется. Для увеличения срока работы мембраны напор должен быть ниже его минимального уровня в водопроводе на 0,1-0,2 атм.

Выбор давления влияет на качество работы оборудования.

Нестандартные значения

Иногда могут потребоваться не такие настройки, как рекомендует производитель. Часто владельцы увеличивают разницу между напором включения и отключения.

Это позволяет насосу реже срабатывать, поэтому срок его службы увеличивается. Принимая такое решение, надо быть готовым к тому, что давление в водопроводе будет неравномерным. Уменьшение разницы приводит к постоянному напору, но станция чаще включается/выключается.

Верхний и нижний порог

При заводской регулировке гидронасосов выставляют средние значения:

• нижняя граница – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Для правильной работы системы разница давлений должна быть от 1,4 атм и выше.

При самостоятельном выставлении этих параметров есть некоторые ограничения:

1. Верхний порог настраивают на показатель, не превышающий 80% максимального значения для данной модели. В документах чаще всего такие характеристики не указывают. Для бытовых моделей этот показатель 5 атм. Чтобы создать более высокое давление, приобретают реле большей мощности.
2. Перед проведением регулировки сверяются с характеристиками помпы. Чтобы она служила долго, отключение должно происходить, когда значение напора будет ниже верхнего предела на 0,2 атм.

Выполняя настройки, учитывают, что реле – чувствительное оборудование, и один поворот гайки соответствует примерно 0,6-0,8 атм.

Заводские настройки реле нуждаются в корректировке.

Основные параметры для настройки

Все простые блоки управления позволяют регулировать 2 величины:

• нижнюю границу, давление, при котором запускается станция;
• разницу между точкой запуска и выключением, когда значения достигнут верхнего предела, – она обозначается как дельта.

Надо учитывать, что при перестройке нижней границы в механическом реле верхний показатель также меняется на соответствующую величину. Например, если нижняя граница 1,7 атм, а верхняя 3,2 атм, то при выставлении давления в 2 атм, верхнее возрастет до 3,5 атм.

Если уменьшать дельту для установки давления отключения, то значение пуска не меняется. Например, 1,7 и 3,2 атм, т.е. ΔР составляет 1,5 атм. Уменьшив дельту до 1 атм, нижний предел останется прежним, а верхний уменьшится до 2,7 атм.

Для перенастройки верхнего показателя достаточно сделать 1 изменение и отрегулировать ΔР. При сдвиге нижней границы сместится и верхняя, поэтому придется производить 2 настройки.

Схема работы насосной станции.

Ситуации, требующие регулировки реле

При эксплуатации гидронасоса возникают разные ситуации, в результате которых происходят сбои в его работе. Причина некорректного срабатывания оборудования – неправильный режим его включения/выключения.

Новое оборудование

Если в новом оборудовании не отрегулированы обе пружины, то реле настраивают в такой последовательности:

1. Выключают гидронасос. Открывают кран, расположенный на максимальном удалении от станции. Если напор воды устраивает, то фиксируют показания манометра и отключают прибор.
2. Отсоединяют от сети, гайку на большой пружине поворачивают, пока не произойдет замыкание контактов.
3. Снова запускают насос, он должен работать до тех пор, пока на манометре не будет на 1,4 атм выше зафиксированной ранее отметки.
4. Выключают насос, отсоединяют его от электричества. Проводят регулировку. Для этого крутят гайку, находящуюся на меньшей пружине, до того момента, когда появится щелчок, свидетельствующий о размыкании контактов.

Постоянное самопроизвольное включение и отключение

Это связано с тем, что происходит быстрый рост давления, и мотор отключается, но оно также быстро падает, и он снова включается. Проблема не в реле, а в растянутой или порванной резиновой пластине накопителя. Для устранения неполадки надо разобрать бак и поменять мембрану.

Принцип работы мембраны в гидроаккумуляторе.

Станция не отключается

Чаще всего это связано с износом деталей насоса, поэтому он не может создавать заданное давление. Для устранения такой поломки достаточно снизить максимальный показатель. Если параметры приходится уменьшать до критических значений, то понадобится замена насоса.

Насос не включается

Причин того, что гидронасос не включается, несколько:

• окисление клемм;
• неисправности электропроводки;
• выход из строя электромотора.

Для поиска причины используют тестер, которым проверяют электрическую цепь.

Когда реле нужно менять, а не настраивать

Не всегда удается отремонтировать реле, есть ситуации, когда его просто надо заменить. Исправно работающее, оно защищает электродвигатель от перегрузок, а мембрану от повреждений.

Замену выполняют в таком порядке:

1. Отключают насос от сети, опустошают бак от воды, открывают краны.
2. Отсоединяют кабель подключения насоса и достают его из патрубка.
3. Снимают старое реле. Оно крепится к трубе через штуцер. В системе есть остаточное давление, поэтому надо приготовить миску для сбора оставшейся воды.
4. Устанавливают новое реле и плотно зажимают штуцер. Надо использовать новую прокладку, чтобы не было протечек. Проверяют состояние пружин, в большинстве случаев они регулируются на производстве.
5. Подключают провода.
6. Закрывают краны, запускают насос. Если настройки производителя не устраивают, корректируют их по ранее описанному алгоритму.

Установка нового реле.

Какие инструменты потребуются

Для выполнения работ понадобятся такие инструменты:

• отвертка – с ее помощью откручивают крышку;
• рожковый ключ на 8 мм для регулировки пружин.

Если в оборудовании нет манометра или он неисправен, понадобится контрольный прибор. Диапазон его измерений должен быть от 0 до 6 атм с шагом 0,1 или 0,2.

Инструкция по настройке насосной станции

Если сделанные на заводе регулировки не соответствуют необходимым, реле настраивают снова.

Проверка давления воздуха в гидроаккумуляторе

Производитель закачивает в гидронасос воздух, давление которого достигает 1,5 атм. Часто из-за длительного срока сбережения происходят утечки, поэтому после покупки такого прибора надо самостоятельно проверить давление.

Для этого откручивают защитный колпачок и надевают на золотник манометр. Некоторые насосы имеют его в комплекте, если нет, то берут автомобильный. Чем выше точность используемого прибора, тем лучше.

Чтобы напор был хорошим, воздух в камере должен находиться под давлением не менее 1,5 атм. Некоторые считают, что достаточно давления и в 1 атм.

В соответствии с выбранным режимом работы выставляют необходимое значение. При показателях менее 1 атм груша трется о стенки сосуда и со временем повреждается. Если давление высокое, то в гидроаккумулятор не получится закачать много воды, т.к. его объем займет груша с воздухом.

Измеряем величину давления в гидроаккумуляторе.

Контроль параметров

Производитель настраивает оборудование так, что если при включении гидронасоса давление составляет 1,6 атм, соответствующий показатель для воздуха не превышает 1,4-1,5 атм.

При самостоятельной настройке после изменения параметров работы реле надо сразу же корректировать величину давления воздуха.

Если выставлено минимальное значение срабатывания в 2,5 атм, то этот показатель для воздуха должен составлять 2,2-2,3 атм. Контролировать давление в этой камере накопителя надо раз в 6-12 месяцев, даже если настройки реле не изменялись.

Если гидроаккумулятора нет

Некоторые модели глубинных насосов не имеют накопительного бака. Они защищены от работы всухую, срабатывают при достижении заданных параметров.

Недостаток в том, что они не имеют запаса воды, и происходит частое включение помпы. Когда кран открывают, насос запускается, а после его закрытия еще немного работает, чтобы накачать в систему воду.

Преимущества:

• небольшие размеры оборудования;
• экономия на приобретении гидроаккумулятора;
• постоянный напор воды.

Такой вариант подходит для длительных режимов включения (набора воды, полива и т.д.).

Насосные станции без гидроаккумулятора.

Процесс регулировки с помощью реле

Настройка выполняется в таком порядке:

1. Отключают гидронасос от сети, сливают всю воду из водопровода.
2. Запускают станцию и записывают давление, при котором включится реле. Показатель соответствует нижнему порогу.
3. Открывают самый дальний кран и замечают, когда оборудование снова включится. Это будет верхний порог.
4. Если напор воды из крана слабый, давление увеличивают. Для этого поворачивают гайку, имеющуюся на большой пружине.
5. Настраивают дельту, она должна составлять 1,5-2 атм. Для этого регулируют нижнюю пружину.

После выполненных настроек из системы снова удаляют воду и включают гидронасос. Если напор устраивает, значит, все сделано правильно.

Регулировка малой и большой пружин.

Выбор нового реле давления

Есть универсальные модели реле, используемые для монтажа на самостоятельно собранных системах. При их выборе учитывают технические характеристики, которые есть в паспорте прибора. Возможности устройств должны совпадать.

Большинство реле рассчитаны на работу при номинальном давлении от 1,5 атм, максимальном – 3 атм. Важен и IP, т.е. уровень влаго- и пылезащиты: чем он выше, тем лучше. Кроме этого, учитывают размер резьбы, он должен соответствовать диаметру штуцера, к которому будут подключать реле.

Большинство моделей универсальные, но есть встроенные и выносные. Электронные реле более нежные, они боятся включений, имеющихся в воде, поэтому перед ними обязательно устанавливают фильтр.

Для настройки достаточно на дисплее выставить требуемые значения. Электронные модели на возрастание давления реагируют через 10-15 секунд.

Расположение контроллера нового оборудования

Чтобы избежать скачков давления и турбулентности, устанавливать реле лучше около гидроаккумулятора. Если позволяют характеристики влагозащищенности прибора, его можно разместить рядом с накопителем в кессоне.

Для подключения реле рекомендуется использовать отдельную электролинию, но это необязательно. Применяют кабель сечением 2,5 мм², автомат защиты и заземление.

Если насос погружной, то с реле его соединяют тройником или штуцером с 5 выходами. В первом варианте его устанавливают на магистраль, но второй используют чаще.

В этом случае к штуцеру присоединяют такие элементы:

• гидронасос;
• накопительный бак;
• манометр;
• реле;
• водопровод.

В системе должен быть фильтр. Его монтируют перед накопителем, чтобы он защищал оборудование от повреждений. В этом случае надо часто очищать фильтр, т.к. его загрязнение увеличивает нагрузку на насос и вызывает преждевременный выход из строя.

Если фильтр установить после станции, то она не защищается от имеющегося в воде песка и другого мусора, но при этом помпа работает без нагрузки. На то, что пора чистить фильтр, укажет ослабление напора воды.

Пример подключения реле с поверхностным насосом..

Проверка правильности регулировки

Правильность настройки реле – понятие условное, это зависит от предпочтений владельца. Одни хотят, чтобы в системе было высокое давление, другим достаточно и среднего напора. Если сделанные настройки устраивают, значит, все выполнено правильно.

С помощью проведенных регулировок изменяют объем воды в гидробаке. От размера ΔР зависит, сколько воды поместится в накопителе. Например, если разница составляет 2 атм, то бак заполнен наполовину, а при 1 атм – всего на 25%.

Последствия использования насоса без настройки давления

Если верхний и нижний параметры срабатывания насоса не выходят за показатели, рекомендуемые производителем, то негативных последствий для оборудования не будет. Пользователь может испытывать неудобства из-за сильного или слабого потока воды.

Если режимы работы гидронасоса выходят за рекомендуемые значения, то он долго не будет отключаться или начнет часто включаться, поэтому быстро выйдет из строя.

Ошибки при регулировке

Есть несколько распространенных ошибок:

1. Перетянута меньшая пружина. Это приводит к превышению давления отключения оборудования, поэтому насос постоянно работает. Исправляют так: подают питание и ждут, пока давление перестанет расти. Отключают станцию, сливают через кран немного воды. Ослабляют гайку на пружине меньшего размера до щелчка контактной пластины.
2. Давление выключения на 80% больше предельно допустимого. Для большинства моделей оно должно быть 4-4,4 атм, если этого мало, надо покупать более мощное оборудование.
3. Перетянута большая пружина. Из-за этого давление включения будет высоким. Станция не запускается. Для устранения неполадки регулируют натяжение большой пружины.

Рекомендации специалистов

Чтобы правильно выполнить регулировку реле давления, надо придерживаться таких рекомендаций:

• питание к реле подключают через отдельную линию с УЗО;
• обязательно используют заземление;
• если внутри или на реле появилась вода, то его надо срочно отключить, т.к. это признак разрыва мембраны;
• в системе водоснабжения надо использовать фильтры, они требуют регулярной очистки;
• 1-2 раза в год реле откручивают и промывают;
• меньший пружинный элемент чувствительней большого, поэтому во время его регулировки надо медленнее проворачивать гайку;
• маленькая пружина служит для выставления разницы между верхним и нижним порогами срабатывания реле;
• дельта должна быть в пределах 2 атм – это обеспечивает нормальную наполняемость накопителя водой.

Правильная установка, настройка и своевременное обслуживание реле давления гарантирует корректурную и бесперебойную работу насосной станции на протяжении многих лет и обеспечение стабильного напора воды в системе.

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Правительственные постановления по запуску АЗС

Работа АЗС кажется относительно простой, но владельцы сталкиваются с множеством государственных постановлений. В зависимости от географического расположения станции и предлагаемых услуг, государственные законы и кодексы регулируют ряд услуг, строительство, хранение и доставку бензина. Правила также регулируют размещение цен на газ. Когда станции добавляют сопутствующие услуги, включая продажу продуктов питания, количество нормативных требований и требований кодекса увеличивается еще больше.

Налоговые правила

Государства требуют, чтобы заправочные станции учитывали обязательные налоги, взимаемые на заправочной станции. Штаты исчисляют налог на газ на основе либо процента от продажной цены, либо установленной платы за каждый проданный галлон. В соответствии с ценами, собранными Американским институтом нефти в мае 2011 года, налог за галлон составляет от 0,70 доллара США в Коннектикуте и 0,69,1 доллара США в Нью-Йорке до нижнего налогового диапазона 0,26,4 доллара США на Аляске.

Экологические правила

правила для операторов АЗС меняются в зависимости от государственных нормативов.Некоторые штаты, в том числе Калифорния, требуют, чтобы насосы включали систему улавливания на соплах насоса для сбора паров, в то время как в других штатах мало экологических требований к станциям или методам обслуживания или хранения бензина. Штаты со строгими экологическими стандартами для подземных резервуаров для хранения бензина, такие как Калифорния и Флорида, регулируют резервуары и требуют инспекции подземных хранилищ и требуют замены при крупных утечках (см. Ресурсы).

Маркировка продукта

На бензиновых продуктах используются этикетки для обозначения марки, предлагаемой потребителю.Сорта включают в себя премиум или «супер» до обычного или «неэтилированного», при этом некоторые станции также предлагают средние сорта, помеченные по-разному как «средний» или «средний». Каждое обозначение описывает уровень октанового числа в продукте, углеводороде алканового ряда, присутствующем во всех бензинах. Чем выше октановое число, тем выше защита двигателя от детонации. В то время как владелец определяет диапазон октанового числа, предлагаемого на станции, маркировка октанового числа на насосе должна соответствовать бензину, поставляемому потребителю.Законы штата, в том числе законы Массачусетса, также требуют, чтобы объявленные цены соответствовали цене, уплаченной на заправочной станции.

Лицензия на ведение бизнеса

Операторы автозаправочных станций должны иметь лицензию на ведение бизнеса и идентификационные номера налогоплательщиков федерального уровня и штата. Помимо налогов на топливо, бизнес должен собирать налоги на ремонтные услуги, в некоторых штатах, и на любые товары, продаваемые на станции, включая продукты питания и товары повседневного спроса. Автозаправочные станции, продающие еду, приготовленную на территории, должны соответствовать правилам и нормам ресторанов округа в отношении здоровья и безопасности, а также вывешивать знаки общественного осмотра с указанием общего рейтинга в правилах встреч в некоторых районах, включая Лос-Анджелес.Станции, предлагающие проверку автомобильного смога, получили мандат

.

Руководство по гидравлическому проектированию: гидрология насосной станции

Якорь: # i1013396

Раздел 3: Гидрология насосной станции

Якорь: # i1013401

Методы проектирования

Для эффективного проектирования насосной станции приток необходимо знать гидрологию. Гидрология, разработанная для связанных система ливневой канализации обычно не служит надежным основанием для определения расхода в насосную станцию.Гидрограф необходим, потому что время компонент имеет решающее значение для понимания притока, который управляет проклейка мокрого колодца. Дизайнеру нужно знать не только пик притока, но по срокам и по объему. Разница между входные и выходные гидрографы — это потребность в хранении насосной станции мокрого колодца. Гидрограф должен учитывать возможности хранения ливневой канализации, что может снизить необходимый размер мокрого колодца.Правительственные постановления или физические ограничения водоприемника определяют выходную разрядку от насосной станции.

Система ливневой канализации, связанная с насосной станцией, может иметь расчетную основу менее 2% AEP. Однако TxDOT рекомендует по крайней мере, 2% AEP затопление, потому что насосная станция обычно используется, когда дренаж самотеком из нижней точки недостаточен или непрактично.

Якорь: # i1059085

Процедура определения массового притока

Кривая массового притока представляет совокупный приток относительно времени. Чтобы определить кривую притока массы, проектировщик гидравлических систем должен сначала разработать гидрограф притока на основе на дизайнерский шторм. Наиболее типичным методом проектирования является NRCS безразмерный Установка гидрографа, подробно описанная в главе 4.Для следующая процедура взята из Циркуляра по гидротехнике FHWA 24 ( HEC-24) Например, данные гидрографа в Таблица 4-31 из это руководство будет использоваться.

Якорь: #KOLLIIEN
1. Оценить время основание гидрографа и выберите временной интервал, обычно тот же шаг времени, что и при построении гидрографа притока.
Якорь: #INNLIHKH
2. Разработайте таблицу со столбцами для времени, приращение времени, скорость притока, средняя скорость притока, инкрементный приток скорость, совокупный объем притока, совокупный объем оттока и разница в хранении как показано в Таблице 11-1.
Якорь: #LKHKNELE
3. На каждом временном шаге извлеките приток скорость по расчетному гидрографу притока.(В этом примере используйте Таблица 4-31, колонка Q _и ).
Якорь: #KMFIENEN
4. Рассчитайте и табулируйте средний приток ставку как половину текущего и предыдущего притока за каждый временной шаг. (т.е. временной шаг 30: 188/2 CFS + 350/2 CFS = 269 cfs).
Якорь: #KNJEHENI
5. Вычислить дополнительный объем для каждого временной шаг как средний приток, умноженный на временной шаг в секундах.
Якорь: #JLFGNNJH
6. Вычислить совокупный приток как сумму каждого временного шага и предыдущего временного шага.
Якорь: #MGJLKJLL
7. Постройте график зависимости совокупного объема от время. Результатом является кривая массового притока, показанная как Рисунок 11-1.
Якорь: #LIIIMKEF
8. Определите допустимый сброс в прием воды.Производительность насоса должна быть на уровне или ниже допустимого. скорость разряда. В этом примере предположим, что допустимый расход ставка 100 кф. Обратите внимание, что перекачивание не началось до достаточный объем был во влажном колодце.
Якорь: #IMMLGHGJ
9. Умножьте допустимый расход на шаг по времени для подачи насоса. Обратите внимание, что откачка не может начаться пока не разовьется приток.Самая большая разница между приток и подача насоса — это необходимое хранилище объекта. В наибольшая разница в этом примере — на временном шаге 80, который около 691 200 кубических футов. Отрицательные числа на временном шаге 230 и 240 указывают, что обычная перекачка должна была прекратиться примерно на временной шаг 220. Линия подачи насоса также построена с притоком кривая в Рисунок 11-1.

Якорь: # i1059481 Таблица 11-1: Расчет массового притока Таблица

				Дополнительный приток (куб. Футов)	Совокупный приток (куб. Футов)	Суммарный отток (расход насоса в кубических футах)	Разница при хранении (кубические футы)
0		0	0	0	0	0	0
10	600	58	29.0	17 400	17 400	0	17 400
20	600	188	123.0	73 800	91 200	60 000	31 200
30	600	350	269.0	161 400	252 600	120 000	132 600
40	600	400	375.0	225 000	477 600	180 000	297 600
50	600	358	379.0	227 400	705 000	240 000	465 000
60	600	272	315.0	189 000	894 000	300 000	594 000
70	600	170	221.0	132 600	1 026 600	360 000	666 600
80	600	112	141.0	84 600	1,111,200	420 000	691 200
90	600	77	94.5	56,700	1,167,900	480 000	687 900
100	600	51	64.0	38 400	1 206 300	540 000	666 300
110	600	34	42.5	25 500	1,231,800	600 000	631 800
120	600	22	28.0	16 800	1,248,600	660 000	588 600
130	600	15	18.5	11 100	1,259,700	720 000	539 700
140	600	10	12.5	7 500	1,267,200	780 000	487 200
150	600	7	8.5	5 100	1,272,300	840 000	432 300
160	600	4	5.5	3 300	1,275,600	900 000	375 600
170	600	3	3.5	2 100	1,277,700	960 000	317 700
180	600	2	2.5	1,500	1,279,200	1 020 000	259 200
190	600	1	1.5	900	1,280,100	1 080 000	200,100
200	600	0	0.5	300	1,280,400	1,140,000	140 400
210	600	0	0.0	0	1,280,400	1,200,000	80 400
220	600	0	0.0	0	1,280,400	1,260,000	20 400
230	600	0	0.0	0	1,280,400	1,320,000	-39 600
240	600	0	0.0	0	1,280,400	1,380,000	-99 600

Якорь: #EJGLHFNIgrtop

Рисунок 11-1.Приток в зависимости от расхода насоса

.

автозаправочных станций самообслуживания

PAS опубликовала свой первый информационный отчет в 1949 году. Чтобы отметить эту историю, каждый месяц мы представляем новый отчет из архивов.

Надеемся, вам понравится этот увлекательный снимок прошлогоднего выпуска о планировании.

АМЕРИКАНСКОЕ ОБЩЕСТВО ДОЛЖНОСТНЫХ ЛИЦ 1313 ВОСТОЧНАЯ УЛИЦА 60 — ЧИКАГО ИЛЛИНОИС 37
Информационный отчет № 15	июня 1950 г.

Автозаправочные станции самообслуживания

Скачать исходный отчет (pdf)

Бензиновая станция самообслуживания стала спорным вопросом во многих общинах. По крайней мере, в 14 штатах и ​​в 31 городе с населением более 100 000 человек они были запрещены. В Сиэтле, штат Вашингтон, после того, как законодательный орган наложил вето на такие станции, голосование на референдуме было два к одному в пользу предоставления разрешения. Петиции в городах Калифорнии были распространены как за, так и против станций самообслуживания, и были созданы ассоциации розничной торговли, специально для того, чтобы победить или продвигать их.Страховые ставки для станций нового типа резко выросли на 50 процентов и так же резко вернулись к прежнему уровню. Станции подвергались нападкам как угроза общественной безопасности и защищались как авангард свободного предпринимательства. Разработчику нужны факты, если в его сообществе возникнет такое противоречие.

Аргументы: Pro и Con

Отличительной чертой автозаправочных станций самообслуживания, или «самообслуживания», как их часто называют, является то, что клиенты выполняют свою работу.Заливают бензиновые баки, протирают лобовые стекла, пропускают воздух в шины, проверяют и доливают масло. Сопровождающие могут внести изменения и продать дополнительные услуги, такие как смазка (не все самообслуживания предоставляют дополнительные услуги) и аксессуары, особенно шины. Чтобы продавать бензин по достаточно низкой цене, чтобы быть привлекательной для автомобилиста, самообслуживание должно быть крупномасштабной операцией — своего рода супермаркетом бензина с большим объемом бизнеса. Для самообслуживания требуется меньше сотрудников по сравнению с объемной продажей бензина, и, следовательно, более низкие затраты на рабочую силу позволяют снизить стоимость бензина для потребителя.

Самым частым возражением против станций самообслуживания является то, что они создают опасность пожара и взрыва. Утверждается, что клиенты чаще курят, чем обслуживающий персонал, когда перекачивают бензин, и что они чаще проливают бензин. Утверждается также, что водитель не обучен обнаруживать необходимый ремонт и дефекты двигателя или других ходовых частей, и что его автомобиль, не проверенный обученным обслуживающим персоналом, сам станет опасным из-за небрежности. Кроме того, были сделаны утверждения, что водитель, особенно пожилой или женщина (или если погода плохая), не захочет протирать лобовое стекло и, таким образом, не сможет защитить свое собственное зрение.

Кроме того, иногда утверждают, что на станциях будут возникать неоправданные заторы на дорогах и что вероятность аварий будет выше. Было заявлено, что сокращение численности персонала приведет к снижению чистоты станции и, как следствие, к износу окружающей собственности. В возражениях против станций самообслуживания подразумевается, но лишь иногда высказывается, опасение, что ряд существующих станций будет выведен из эксплуатации, а ряд сотрудников АЗС останутся без работы.

Ответ сторонников станций на утверждения о повышенной опасности пожаров и взрывов заключается в том, что автомобилист вряд ли разольет бензин, поскольку он платит за это. Утечка, по-видимому, не является важным фактором при пожарах и взрывах — в прошлом на нее приходилось только 5 процентов пожаров, а на столкновения — 20 процентов. Утверждается, что традиционные станции с такой же вероятностью (или с большей вероятностью) вызовут столкновения, поскольку площадь участка обычно более ограничена.Далее утверждается, что обслуживающий персонал на самообслуживании является «надзирателем» и может приказать автомобилисту затушить сигарету, в то время как на традиционной станции «клиент всегда прав» он не мог этого сделать. . Более того, представители самообслуживания утверждают, что они использовали инновации в области безопасности, такие как шланги предохранительных форсунок, переключатели центрального управления и т. Д., Для защиты от пожара и взрыва.

Разработчик может быстро отклонить многие из вышеперечисленных возражений; Чистота на станциях должна поддерживаться независимо от типа работы, а санитарные нормы и другие полномочия полиции должны быть достаточными для регулирования тех предприятий, которые не соблюдают стандарты.Хотя заторы на дорогах могут быть потенциальной проблемой, ее необходимо учитывать в отношении всех типов автозаправочных станций. Несомненно, что, если самообслуживание станет популярным вложением средств, пострадают рабочие места в традиционной розничной торговле бензином, но это не достаточная причина для сообщества, чтобы запретить предприятие. Единственное возражение по поводу достоинств — это вопрос безопасности. Если правила самообслуживания необходимы для защиты от их опасности, тогда следует установить соответствующие правила и стандарты.

Характер «Торговля»

Сегодня существует около 200 станций самообслуживания. Для сравнения: в стране насчитывалось более 81 000 станций (в 1948 году). Около 90 процентов всех самообслуживания расположены в Калифорнии, и большая часть из них — в южной части штата. Самообслуживание также было зарегистрировано в Хьюстоне и Сан-Антонио, Техас; Новый Орлеан, Луизиана; Норфолк, Александрия и Ричмонд, Вирджиния; Оклахома-Сити, Оклахома; Такома и Сиэтл, Вашингтон; Чаттануга, Теннесси, и Ла-Кросс, Висконсин.В Шарлотте, Северная Каролина, была одна служба самообслуживания, но теперь она вернулась к традиционным принципам. Станции, которые были расположены на западном побережье, как правило, построены недавно, а станции на востоке — это, как правило, переоборудованные станции. По состоянию на апрель 1950 г. на востоке было зарегистрировано только три новых станции.

Главное преимущество, предлагаемое станцией самообслуживания, является экономическим — цены на бензин в некоторых районах снизились с 4 до 5 центов за галлон, или примерно на 20 процентов.Разница между ценами на станциях самообслуживания и на обычных станциях не так велика там, где развязаны ценовые войны. Самообслуживание зависит от объема: обычная станция в среднем перекачивает от 14 000 до 22 000 галлонов в месяц, в то время как средняя станция самообслуживания перекачивает около 150 000 галлонов в месяц, причем некоторые станции перекачивают более полумиллиона галлонов за тот же период.

Некоторые предприятия самообслуживания ограничились оптовой продажей бензина (а также моторным маслом и воздухом для шин) без смазки, мойки автомобилей или других услуг.Другие самообслуживания предоставляют эти услуги примерно по тем же ценам, что и традиционные станции. Некоторые компании самообслуживания в значительной степени использовались для «TBA», что является профессиональным жаргоном для шин, аккумуляторов и аксессуаров. К началу этого года объем TBA составлял всего 1,3 процента от общего объема продаж бензина для самообслуживания, в то время как прибыль, полученная от продаж TBA, составляла 2,4 процента от прибыли от продажи бензина. Продажа моторных масел составила 2,9% от продаж бензина, прибыль составила 5%.2 процента от этой суммы на бензин.

Поскольку прибыль больше от товаров, отличных от бензина, некоторые операторы самообслуживания заявляют, что теперь они нацелены на «весь автомобильный доллар автомобилиста». Хотя шины являются вторым по популярности товаром после моторного масла, также продаются прохладительные напитки, сувениры, аксессуары и случайное бытовое оборудование. Один оператор сети самообслуживания надеется превратить свои станции в миниатюрный Sears Roebuck. Помещения сданы в аренду продавцам мороженого и безалкогольных напитков или автоматам; автомобилиста, обслуживающего свою машину, часто больше привлекают эти угощения, чем человека, удобно устроившегося в своем автомобиле.

В своей первоначальной борьбе за существование некоторые компании самообслуживания объединились с местными гаражами. Если самообслуживание не смазывает и не выполняет такие услуги, как промывка радиатора и т. Д., Более вероятно, что клиенты будут обращаться в местную ремонтную мастерскую, чем на конкурирующую традиционную станцию. Таким образом, операторы самообслуживания утверждают, что они укрепляют действующее разделение труда, создают рабочие места в местных гаражах и помогают автомобилисту, направляя его к обученному механику.

Хотя система самообслуживания смогла снизить цены на бензин, многие обычные заправочные станции пошли по сниженным ценам. Ассоциации самообслуживания посоветовали своим членам не участвовать в длительных ценовых войнах, а постоянно предлагать цены, насколько это экономически возможно. Считается, что большая часть небольших (от трех до шести насосов) традиционных станций не может постоянно соответствовать сниженным ценам самообслуживания и либо выйдет из бизнеса, либо будет вынуждена преобразоваться в крупные станции, независимо от того, будут ли они самостоятельно работать. -услуга или сервис.Было подсчитано, что еще 200 станций самообслуживания в районе Лос-Анджелеса могут пересушить 5000 небольших обычных станций. Даже операторы самообслуживания верят, что всегда найдутся люди, которые захотят, чтобы обслуживающий персонал обслуживал их автомобили, но они обнаружили, что некоторым людям нравится возиться со своими автомобилями, и что даже в периоды ценовых войн, когда нет разницы в цене. , эти автомобилисты покровительствуют самообслуживанию.

Операторы самообслуживания считают, что их самая большая опасность заключается в слишком большой конкуренции со стороны других станций самообслуживания.До сих пор не разработаны соотношения количества этих станций, которые могут поддерживаться сообществом. Поскольку задействовано относительно мало специалистов, поле на автозаправочных станциях может быть переполнено. До внедрения системы самообслуживания уровень смертности на всех автозаправочных станциях составлял от 8 до 12 процентов в год — уровень смертности был бы еще выше, если бы количество отказов сравнивалось с количеством новых предприятий, запускаемых каждый год. Капитальные вложения требуются в среднем примерно в 10 000 долларов для переоборудования существующей станции, 22 000 долларов для 12-насосной и 30 000 долларов для 15-насосной станции.Ожидаемая продолжительность жизни автозаправочной станции должна составлять 20 лет.

Большая часть существующих самообслуживания находится в собственности, а не в аренде. Отчасти это связано с тем, что крупные нефтяные компании заключили договор аренды в основном с небольшими традиционными станциями и не хотят ставить под угрозу их расположение

.

Pump It Up — крайний срок приближается, поскольку заправочные станции пытаются установить EMV на насосе

Поскольку заправочные станции находятся под прицелом к ​​крайнему сроку в октябре 2020 года, когда будут установлены считыватели чипов EMV и работают на насосе, одна цитата Марка Твена может объяснить delay: «Никогда не откладывайте на завтра то, что может быть сделано послезавтра».

Кажется, трудно поверить в то, что соблюдение нормативных требований идет медленно, учитывая, что розничные торговцы нефтепродуктами сначала должны были иметь терминалы, соответствующие требованиям EMV, к октябрю 2017 года, а затем продлили срок их действия на три года.Если бы только установить EMV на насос было так же просто, как заправить бензобак с помощью кредитной карты. Но в этой отрасли сложность очевидна благодаря запутанной паутине элементов, все из которых нуждаются в сертификации: серверы платежей; внутренние и внешние платежные терминалы; ТРК и локальные, бэк-офисные системы. Любое требование выкопать бетон для прокладки новых проводов требует экологической экспертизы.

Из-за всего этого многие владельцы АЗС не успевают уложиться в срок до 1 октября 2020 года.Если они не выполнят его, им грозит ответственность за мошенничество. «Это все еще проблема и борьба», — говорит Рэнди Вандерхоф, исполнительный директор Secure Technology Alliance, отраслевой торговой группы, специализирующейся на передовых методах цифровой безопасности.

Заправочные станции по-прежнему могут использовать терминалы с магнитной полосой после истечения крайнего срока, но тогда ответственность за мошенничество перекладывается на них, а не на эмитентов. Карты EMV — или чип-карты — значительно затрудняют кражу, потому что они обеспечивают лучшую защиту, встроенную в чип.Высокие потери от мошенничества с картами с магнитной полосой побудили отрасль ввести сдвиг ответственности для большинства продавцов, начиная с 2016 года. По некоторым оценкам, у продавцов, завершивших конверсию чиповых карт, количество случаев мошенничества с картами снизилось на 76% примерно за трехлетний период, закончившийся в прошлом Декабрь, сообщает Visa.

А вот на АЗС модернизировать терминалы на заправке не так просто. Одна из проблем — это размер рынка: согласно последним данным, опубликованным Национальной ассоциацией магазинов товаров повседневного спроса, в Соединенных Штатах насчитывается около 123 000 заправочных станций.Хотя трудно понять, сколько терминалов было преобразовано в EMV, по словам Вандерхофа, это число может составлять всего 25% от 1 миллиона или около того раздаточных насосов по всей стране.

Терминалы EMV уже установлены во многих крупных сетях, у которых более глубокие карманы для инвестиций. По словам Вандерхофа, на эти терминалы может приходиться половина перекачиваемого газа.

Тем не менее, большинство этих терминалов не готовы к включению из-за проблем с их сертификацией.«У нас большой портфель сертификации», — говорит Линда Тот, директор по стандартам Conexxus, отраслевой группы, которая работает над внедрением стандартов и технологических инноваций для магазинов шаговой доступности и розничных продавцов нефтепродуктов. «Мы пытаемся проработать некоторые из этих проблем, но это остается довольно серьезным препятствием. Поскольку мы приближаемся к этому периоду до 2020 года, люди борются».

По некоторым оценкам, по данным Visa, количество случаев мошенничества с картами у продавцов, завершивших конверсию чип-карт, снизилось на 76% примерно за трехлетний период, закончившийся в декабре прошлого года.

Необходимая сертификация — это EMV Level 3, проверка, проводимая при сотрудничестве нескольких сторон: продавца, бренда карты, процессора и эквайера. Сертификация проверяет все возможные типы транзакций для терминала. Тем не менее, учитывая, что большинство терминалов необходимо будет протестировать к октябрю следующего года, технических специалистов для выполнения этой работы недостаточно. Также ощущается нехватка рабочих для фактического монтажа.

Выбери свой яд

На кону для розничных торговцев нефтепродуктами — прибыль, так или иначе.Им нужно либо инвестировать сейчас, либо принять на себя ответственность за принятие транзакций с магнитной полосой после установленного срока. Игнорирование этого может означать убытки с точки зрения перехода мошенников на несовместимые терминалы. Даже в этом случае станциям, которые задерживаются с переходом на EMV, возможно, придется потратить больше средств на безопасность, чтобы следить за миграцией мошенничества, отмечает Дэн Харрелл, директор по инновациям Invenco, компании, которая продает решения для наружных POS-терминалов.

Между тем четыре основные сети карт США — Visa, Mastercard, American Express и Discover — могут повысить комиссии за транзакции с магнитной полосой как один из способов принуждения розничных продавцов нефтепродуктов к соблюдению.«Если их намерение состоит в том, чтобы подтолкнуть людей в направлении, снижающем их затраты, вы можете держать пари, что они найдут способы убедиться, что вы это сделаете», — говорит Харрелл.

Многие операторы не решаются проводить модернизацию, добавляет Вандерхоф, учитывая низкую маржу розничного бизнеса бензина. Топливо рассматривается как средство привлечения людей в магазин товаров повседневного спроса на территории, где продаются более прибыльные товары, такие как кофе, бутерброды, сладкие напитки и пиво. Тем не менее, по данным Gas Pos, поставщика платежных решений для розничной торговли нефтью, стоимость обновления может начинаться с 25 000 долларов и быстро достигать 150 000 долларов и более.

Другая причина нежелания, особенно для независимых заправочных станций, которые составляют около 80% рынка, — это долгосрочные перспективы использования бензина в качестве топлива, по словам Вандерхофа. Ожидается, что в следующие два десятилетия на дорогах появится больше электромобилей, что приведет к спаду или возможному падению продаж, отмечает Вандерхоф. «Они уже работают на падающем рынке с очень низкой маржой».

Больше выбора, чем в 2017 году.

Один из способов покрыть расходы — это максимизировать POS, чтобы заманить покупателей в магазин с предложениями на экране для товаров в магазине, говорит Харрелл.«Ритейлерам, которые хотят вложить деньги, действительно нужно время, чтобы понять, что они хотят от этого получить», — говорит Харрелл. «Многие из этих решений предлагают мультимедийные решения с возможностью заказывать товары в магазине — типы вещей, которые могут приносить доход».

По сравнению с 2017 годом на рынке больше программных и аппаратных решений, совместимых с EMV. Invenco, например, продает проводные решения. Такие провайдеры, как Gas Pos, также продают беспроводные.

Множество решений делает любую идею переноса дедлайна снова по карточным сетям менее вероятной, чем в прошлый раз, добавляет Харрелл. «Обычных признаков того, почему они должны сделать расширение, нет», — говорит он. «Решения просто не могут быть развернуты к настоящему времени».

Так что неудивительно, что розничные торговцы нефтепродуктами работают вовремя. И новые платежные технологии, кажется, всегда требуют больше времени, чем предполагалось. Но нет ничего лучше крайнего срока для выполнения работы. У Твена тоже был совет: «Лучше непрерывное улучшение, чем отложенное совершенствование.«

.
