Это важно: все работы по замене и обслуживанию следует осуществлять при полном обесточивании насосной станции.

Смотрите видео, в котором специалист подробно разъясняет порядок подключения реле давления воды к насосу:

Регулировка реле давления воды для насосной станции

Одной из рабочих частей насосной станции является реле давления. Оно предназначено для включения или отключения электродвигателя агрегата в зависимости от давления в системе.

На новом оборудовании оно уже отрегулировано для работы при оптимальных нагрузках, поэтому без необходимости лучше эти настройки не изменять. Но случается, что без вмешательства не обойтись.

Устройство расширительного бака и реле давления

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Рекомендация специалиста: не меняйте настройки в реле давления, если в этом нет крайней необходимости. Иначе изделие потеряет гарантию.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

• корпус;
• ниппель;
• резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Мастера советуют: давление воздуха следует контролировать, даже если никаких изменений в работе реле давления вы не проводили.

Как правильно выполнить регулировку

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Предложение специалиста: записывайте все показания манометра. Это позволит не запутаться с показаниями и выставить необходимые параметры.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

регулировка гидроаккумулятора насосной станции, настройка своими руками

Устройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

А именно:

• Точный просчет всех параметров;
• Учет особенностей подачи воды;
• Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Ещё больше информации и полезных советов по установке насосных станций читайте в нашей статье: https://homeli. ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya-dlya-kolodtsa

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

• Электрическую;
• Механическую;
• Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Для того, чтобы выбрать подходящую насосную станцию необходимо руководствоваться некоторыми критериями. Подробнее на странице сайта: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasosnaya-stantsiya

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Далее:

1. Выключается станция.
2. Открывается корпус реле.
3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
5. Если крутить против, то оно уменьшается.
6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Это позволит:

• Быть уверенными в исправности;
• Получить гарантию качества;
• При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Гидроаккумулятор может вас выручить в случае отключения подачи водопроводной  воды. Подробнее о нем узнаете на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/gidroakkumulyator-dlya-sistem-vodosnabzheniya

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Увеличить давление гидрофора или понизить можно, в зависимости от:

• Объема расходуемой жидкости;
• Частоты потреблений;
• Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

1. Учитываются параметры контроллера.
2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Регулировка реле давления насосной станции (видео)

Стоит заметить, что если проводить работу по подключению и регулированию реле максимально тщательно и без нарушения рекомендаций и от производителя и выше представленных данных, то можно осуществить все быстро и без проблем. Если нет ни желания, ни минимальных навыков работы с такими установками, то лучше доверить процесс профессионалу.

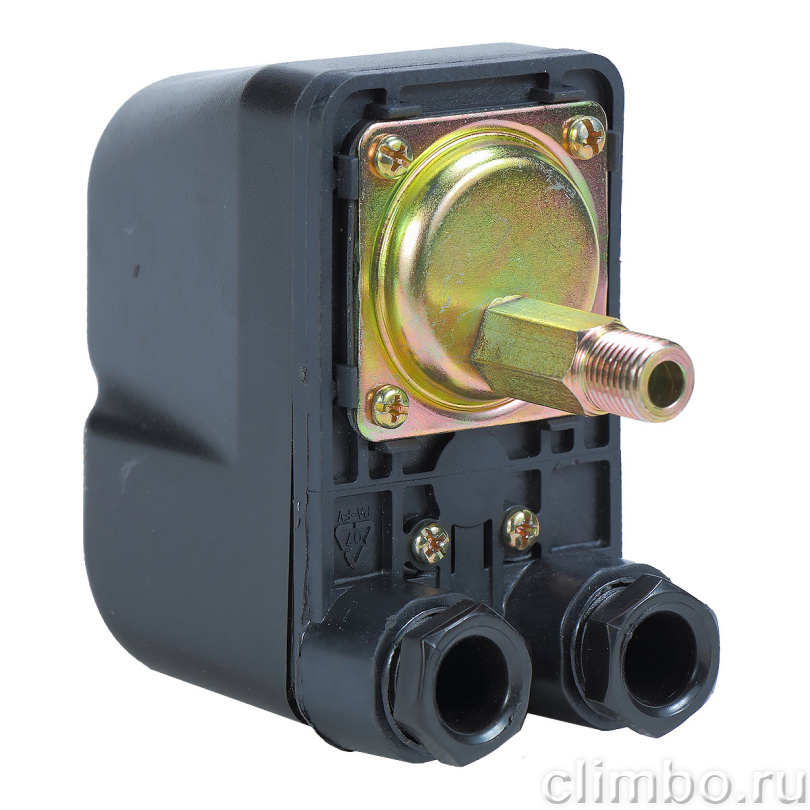

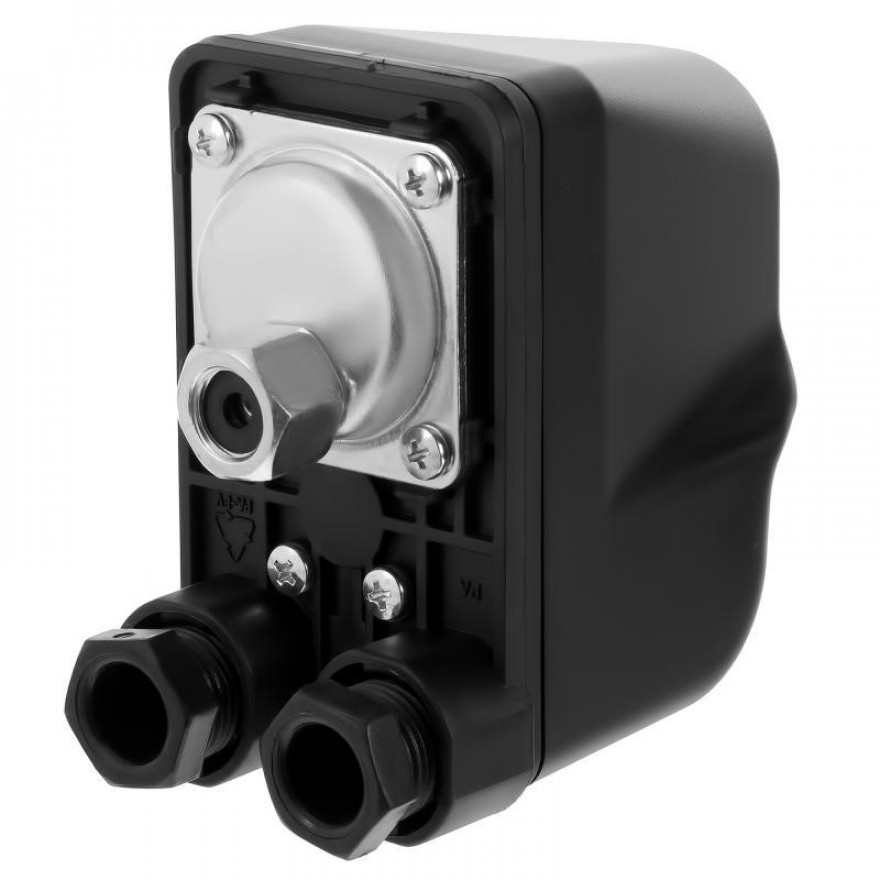

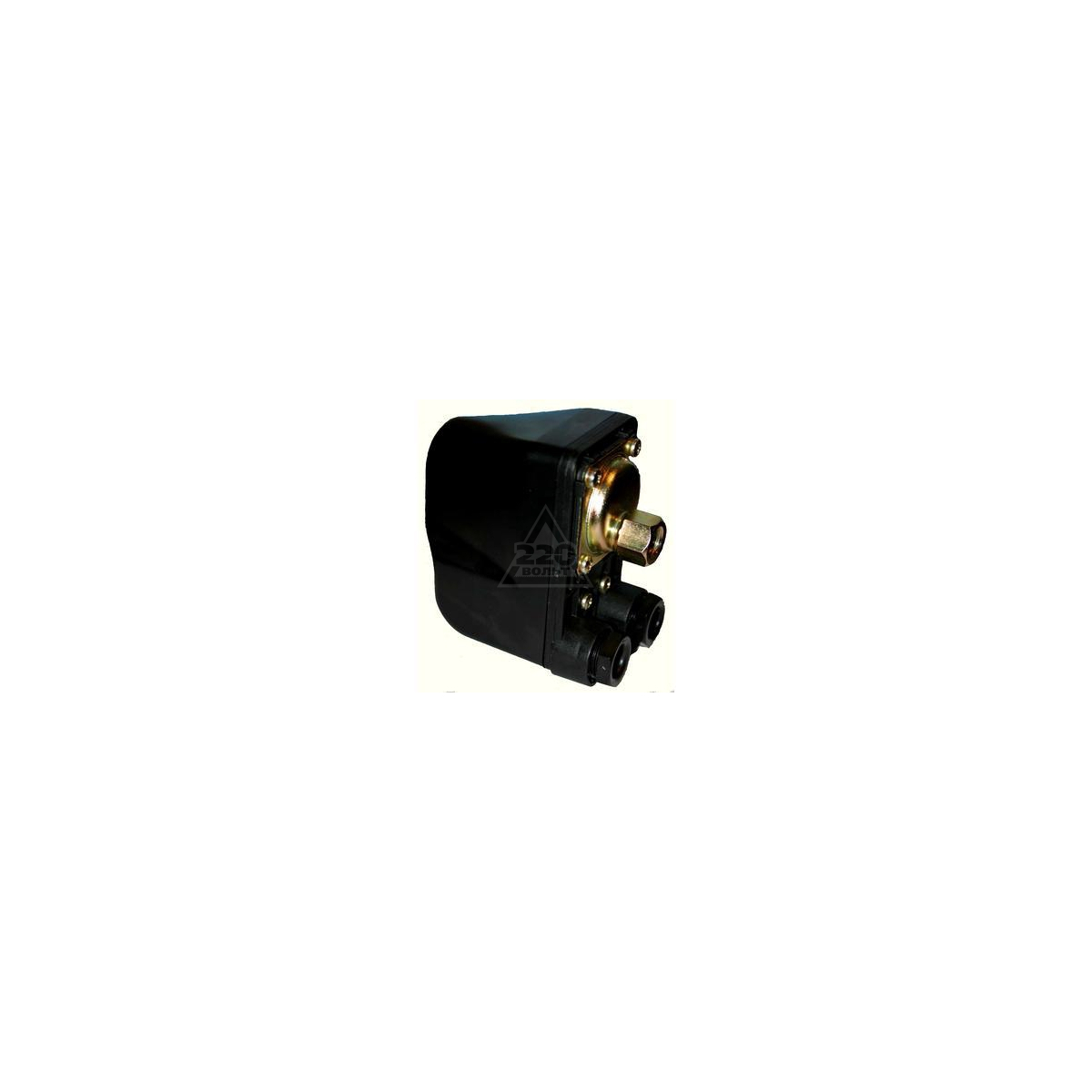

Примеры реле давления (фото)

Настройка реле давления насосной станции

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ΔP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P», тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP»: если нужно понизить давление включения, то по часовой стрелке, а если повысить — против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

Регулировка на насосной станции реле давления, принцип работы

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний). Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение. Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным. Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна. А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

• нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
• верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

• нижний порог – 1,53-1,73 кгс/см2;
• верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

1. Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

На насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

— Реле давления от 110 до 250 фунтов на кв. Дюйм

General Air Products (также используемое для вакуума и называемое вакуумным реле) состоит из механизма переключения, который соединен с сильфоном или диафрагмой, которая реагирует на давление в системе. Их выбирают по рабочему диапазону и дифференциалу. Рабочий диапазон — это пределы давления, в которых реле будет работать. Дифференциал — это разница между давлением включения и выключения.Настройки реле давления, общие для многих воздушных компрессоров, устанавливаются в диапазоне от 40 до 250 фунтов на квадратный дюйм и регулируемый перепад от 35 до 60 фунтов на квадратный дюйм. Это означает, что минимальное давление, при котором переключатель может быть установлен для закрытия, составляет 40 фунтов на квадратный дюйм, а максимальное давление, при котором он может быть установлен для открытия, составляет 250 фунтов на квадратный дюйм. Фактически доступный для использования дифференциал зависит от диапазона давления, в котором вы фактически работаете. По мере увеличения давления, доступный дифференциал также увеличивается. Некоторые переключатели имеют дифференциал всего 5 фунтов на квадратный дюйм.Контактные точки в переключателе обычно рассчитаны на величину тока, которую они могут нести. Мы также предлагаем реле давления для наших воздушных компрессоров противопожарной защиты. Просмотрите наши продукты ниже, чтобы начать процесс выбора и заказа реле давления, которое лучше всего подходит для вашего применения, или свяжитесь с нами для получения помощи и оптовых цен!

Реле давления серии 69J

Разработанный как наиболее адаптируемый переключатель на рынке, серия 69J предлагает пользователю гибкость в установке реле давления вокруг компрессора, а не наоборот.Наиболее распространенные переключатели 69J можно заказать онлайн с различными опциями. Если ваше реле давления выходит за рамки представленных здесь продуктов, свяжитесь с нами для получения подробной информации о нашей полной линейке реле давления.

Купить реле давления в Интернете

Воспользовавшись приведенными ниже ссылками, щелкните номер модели, который соответствует вашим потребностям, чтобы приобрести реле давления в Интернете непосредственно у General Air Products.

Обратите внимание на следующие обозначения номеров моделей:
Y = разгрузчик включен, L = рычаг разъединения включен, 2C = 4-х канальный коллектор

Реле давления серии 69H

Реле давления серии 69H повышенной прочности спроектировано для высоких требований к более крупным коммерческим воздушным компрессорам для тяжелых условий эксплуатации (до 250 фунтов на кв. Дюйм).Этот тип доступен с опцией разгрузочного клапана для предотвращения запуска компрессора под нагрузкой. Наиболее распространенные переключатели 69H можно заказать онлайн с опцией разгрузки или без нее. Если ваше реле давления выходит за рамки представленных здесь продуктов, свяжитесь с нами для получения подробной информации о нашей полной линейке реле давления.

Обратите внимание на следующие обозначения номеров моделей: Y = разгрузчик включен

Что такое реле давления?

Реле давления — это устройства, сконфигурированные так, чтобы определять изменение давления и реагировать определенным образом.Они используются во многих различных средах, включая производственные машины и оборудование, коммунальные предприятия и общественные здания. В некоторых конструкциях реле давления контролирует и автоматически реагирует на условия, в то время как другие типы требуют ручного вмешательства.

Как правило, реле давления входит в состав любого типа оборудования, которое включает компоненты, которые создают давление определенного типа во время работы.Давление может быть связано с электрическим током, потоком природного газа или жидкостей или образованием пара. В каждом применении переключатель будет включать компоненты, которые контролируют величину создаваемого давления. Пока давление остается в допустимых пределах, реле давления служит простым способом контроля активности. Однако большинство переключателей издают какой-то сигнал тревоги, когда уровень давления начинает превышать допустимый диапазон.

Конструкции реле давления различаются в зависимости от типа требуемого действия.Когда требуется ручное вмешательство, реле давления часто выполняется в виде тумблера. Такая конструкция упрощает работу при срабатывании аварийного сигнала и необходимости либо активировать процесс вентиляции, либо немедленно останавливать оборудование. Для переключателей, которые настроены для работы в сочетании с компьютерными технологиями, обычно используется конструкция микропереключателя. Микровыключатель получает команды от компьютерной программы после того, как аварийное отключение или сброс давления определено как следующий логический шаг в последовательности.

С момента появления реле давления устройство зарекомендовало себя как идеальное средство предотвращения ряда травм, которые могут возникнуть в результате перегрузки или взрыва. Практически каждая часть оборудования, в которой используются компрессоры, будет включать реле давления на ключевых этапах в рамках требований безопасности при работе оборудования.В то время как автоматические переключатели стали более популярными в последние годы, ручные переключатели давления все еще часто устанавливаются в качестве резервных, которые можно использовать в случае сбоя в электросети.

производителей переключателей давления Поставщики | Справочник IQS

бизнес Отраслевая информация

Реле давления

Реле давления — это устройство, которое определяет изменения давления жидкости и реагирует определенным образом.Срабатывающее реле давления (тип датчика ) устанавливает или прерывает электрический контакт, чтобы вызвать тревогу или что-то включить или выключить. Переключатели запрограммированы на активацию в определенных точках давления и могут быть предназначены для срабатывания контакта либо при повышении давления, либо при падении давления.

Приложения

специально разработаны для аварийной сигнализации, отключения, активации и регулирования давления в пневматических и гидравлических процессах и оборудовании и, таким образом, хорошо работают в любом случае, когда требуется регулирование расхода.Коммунальные предприятия, общественные здания, технологические процессы, автомобилестроение и производство бытовой техники — все они широко используют реле давления для регулирования давления жидкости и обеспечения мер безопасности при работе с высоким давлением.

важны для безопасной и успешной работы в широком диапазоне приложений, таких как: фильтры , печи, промышленные системы отопления, нагнетатели , генераторы, автомобили, внедорожное оборудование, компрессоры , турбины, космические станции, системы очистки сточных вод, технологическое оборудование, насосы, панели и трубопроводы.Некоторые батареи используют реле давления для предотвращения чрезмерной зарядки путем отключения зарядного устройства, когда внутреннее давление в ячейке достигает определенного уровня. Реле давления особенно полезны на промышленных предприятиях, поскольку они являются безопасной и экономичной альтернативой предохранительным клапанам. Предохранительные клапаны иногда дают утечку давления во время работы, тратя энергию и в некоторых случаях создавая угрозу безопасности, тогда как использование реле давления позволяет регулировать давление в источнике. Реле давления также могут точно определять проблемы с давлением и автоматически останавливать технологический процесс до того, как опасность возрастет.

История реле давления

Практика измерения давления в целом началась в конце 16 века с Галилея.В 1594 году он получил патент на водяной насос , который использовал давление для орошения земли. Затем, в 1644 году итальянский физик Евангелиста Торричелли создал своего рода герметичную вакуумную трубку с ртутью. Его длина составляла один метр, и он наполнил его ртутью, поместив открытый нижний конец в емкость с ртутью. Каждый раз, когда он наполнял трубку, она падала ровно на 760 мм, оставляя свободное пространство наверху. Хотя он не был уверен в причине, он назвал это вакуумом, который на один шаг приблизил мир к пониманию переключения давления.Всего четыре года спустя Блез Паскаль точно указал источник этой силы — вес воздуха над головой. Он дал этой силе название, которое мы знаем сегодня, — «давление». На протяжении оставшейся части 1600-х годов несколько разных ученых и инженеров проводили эксперименты, касающиеся давления воздуха и того, как он может перемещать предметы и элементы. Например, в 1661 году англо-ирландский химик Роберт Бойль изучил взаимосвязь между давлением и захваченным газом, используя трубки J-образной формы, которые были закрыты с одного конца. После эксперимента он пришел к выводу, что x V = K (P: давление, V: объем, K: константа).Другими словами, если вы знаете объем газа при заданном давлении, вы можете рассчитать давление при изменении объема, предполагая, что ни температура, ни количество газа не изменились.

Ученые использовали эти строительные блоки для изобретения и разработки реле давления, начиная с 1800-х годов. В 1843 году французский ученый Люсьен Види изобрел и собрал первый барометр-анероид, в котором для измерения атмосферного давления использовались пружинные весы. Находясь под давлением, растяжение пружины будет механически усиливаться на индикаторной системе.Основываясь на методах Види, Юджин Бурдон запатентовал манометр с трубкой Бурдона в 1849 году. Это было хорошо известное устройство для измерения механического давления, которое используется до сих пор. На его основе строится основная концепция всех электромеханических устройств давления, в которых используются чувствительный элемент, такой как трубка Бурдона и переключатель. Механические реле давления были единственным типом, доступным до 1930 года, когда инженеры начали экспериментировать с трансдукционными механизмами с датчиками движения как частью электрической величины.Это были первые преобразователи давления. Затем, в 1938 году, инженеры Массачусетского технологического института и Калифорнийского технологического института независимо разработали тензодатчики со связкой. Они мчались к финишу, и Э.Э. Симмонс из Калифорнийского технологического института был первым, кто подал заявку на патент. Разработка тензодатчиков была важным шагом в правильном направлении для твердотельных реле давления, которые были широко представлены в 1980 году компанией Barksdale Inc. В то время они отличались тензометрическим датчиком на связке в сочетании с симисторным переключателем.

Сегодня твердотельные датчики давления очень популярны и имеют следующие особенности: цифровые дисплеи, цифровые и аналоговые выходы, полную программируемость и от одной до четырех точек переключения. Мы уверены, что в будущем реле давления будут становиться все более интуитивно понятными и точными.

Проект

Производственный процесс

Производители обычно собирают реле давления либо с каким-либо механическим чувствительным элементом и переключателем мгновенного действия, либо с электронным выходным сигналом и программным интерфейсом.В последнем случае они либо программируют систему на заводе с заранее заданными точками переключения, либо устанавливают интерфейс программирования, который позволяет пользователю самостоятельно программировать и настраивать эти точки переключения и / или программировать логическую систему, которая интуитивно регулирует точки переключения и выходные сигналы. . Интерфейсы программирования оснащены встроенными кнопками и цифровым светодиодным или ЖК-дисплеем для простоты использования.

Материалы

Конструкционные материалы для реле давления различаются в зависимости от области применения, но могут включать ацеталь, латунь, поликарбонат , гальваническую сталь, армированный стекловолокном полиэстер, поливинилхлорид (ПВХ), литой алюминий, бронзу, неопрен или нержавеющую сталь .

Соображения по конструкции и адаптация

При производстве реле давления производители должны учитывать ряд факторов, в том числе: требуемый уровень точности / чувствительности, продолжительность цикла, возможность регулировки и давление (я), при котором реле должно срабатывать. Реле давления всегда настроены как минимум на одну точку давления или точку срабатывания, на которую они будут автоматически реагировать. Некоторые переключатели устанавливаются на заводе и не могут быть изменены, но также доступны различные регулируемые реле давления, которые позволяют пользователю регулировать точку или точки срабатывания.Многие реле давления работают с несколькими точками давления и поэтому могут действовать как более сложные регуляторы давления в системах.

Цель производителя — сделать давление, которое будет долговечным, долговечным, достаточно точным и простым в использовании. Для этого они могут настроить вашу чувствительность к давлению, скорость переключения переключателя, количество циклов, которые он выполняет до утомления, количество его точек срабатывания и диапазон давления, при котором он работает лучше всего.Кроме того, в зависимости от области применения производители реле давления могут настроить реле давления на автоматическое размыкание или замыкание для прерывания или инициирования потока или тока.

Характеристики

Реле давления могут определять изменения давления газа и / или жидкости. Реле давления измеряют давление различными способами. В некоторых переключателях используется датчик давления, который реагирует на изменения уровня давления и приводит в действие механический переключатель или клапан. Другие работают вместе с датчиком давления, также известным как датчик давления, и дисплеем.В случае первых механических (электромеханических) переключателей давления приведенный в действие переключатель будет двигаться, чтобы находиться в прямом контакте с жидкостью. Для облегчения движения переключатель также имеет предварительно установленную или настраиваемую пользователем точку переключения. Последние, известные как электронные реле давления или твердотельные реле давления, обычно используют пьезорезистивный датчик давления, который измеряет уровень давления и преобразует его в электрический сигнал. Они встречаются чаще, чем первые.

Типы

Пневматический датчик давления

Пневматические реле давления, также известные как реле давления воздуха или реле давления газа , предназначены для определения давления газа и реагирования на него.

Распространенной разновидностью реле давления воздуха является переключатель воздушного компрессора. Реле давления в воздушном компрессоре подают сигнал компрессору, когда требуется большее давление, когда было достигнуто оптимальное давление, а также при недостаточной подаче воздуха для ступени всасывания.

Реле давления гидравлическое

Реле гидравлического давления срабатывают в ответ на давление жидкости. Примеры гидравлических реле давления включают реле давления скважинного насоса, реле давления воды, реле давления масла, ультразвуковые реле уровня и реле уровня поплавка.

Как реле давления колодезного насоса, так и реле давления воды регулируют давление воды, активируя поток воды, когда давление падает ниже определенного уровня, и останавливая поток, когда система достигает оптимального давления. Реле давления масла используются в автомобилях для контроля давления масла в двигателе и подачи сигнала о критически низком давлении масла.

Ультразвуковые реле уровня идеально подходят для использования в резервуарах, в которых хранится большое количество жидкости, поскольку на них не влияют большие изменения давления и температуры; они также не имеют движущихся частей и поэтому не имеют проблем с отложениями.Буйковые реле уровня поддерживают уровень жидкости в отстойнике на основе заданного значения. Буйковые реле уровня дешевы, просты в эксплуатации, легко настраиваются и надежны.

Реле давления печи

Реле давления в печи различных типов контролируют либо достаточную подачу топлива, либо подачу свежего воздуха в печь.

Реле перепада давления

Реле перепада давления помогают регулировать перепад давления между полостью и открытой атмосферой, например давление между кабиной самолета и внешней атмосферой.Примечание. Дифференциальное давление — это давление, измеряемое по отношению к давлению в окружающей атмосфере. Это давление измеряется в фунтах на квадратный дюйм манометром дифференциального давления.

Вакуумный выключатель

Вакуумные реле помогают регулировать давление между двумя закрытыми полостями, реагируя на изменения отрицательного давления.

Мембранный датчик давления

Мембранные реле давления — это механические переключатели, в которых используется эластомерная диафрагма, которая реагирует на изменения уровня давления и приводит в действие механический переключатель или клапан, например соленоидный клапан.

Мат, чувствительный к давлению

Коврик, чувствительный к давлению, — это настоящий коврик, который обеспечивает контактный сигнал при приложении к нему силы. Чувствительные к давлению коврики могут подавать как один сигнал, так и несколько. Они используются как часть системы блокировки в потенциально опасных зонах работы машины, как средство для открытия дверей с электрическим приводом или для обнаружения входа в помещение (для безопасности, учета посещаемости и т. Д.).

Преимущества реле давления

— отличное и необходимое устройство для множества приложений по ряду причин.Прежде всего, они делают процессы с жидкостями под давлением безопасными и надежными. Они также довольно удобны в использовании и просты в эксплуатации. Это особенно верно для электронных реле давления. Кроме того, реле давления пригодны к эксплуатации в широком диапазоне применений с самыми разными уровнями давления, размерами систем, средами и требованиями.

Принадлежности

Аксессуары, которые могут вас заинтересовать, включают: звуковые сигналы, реле задержки и твердотельные реле.

Стандарты

Основным поставщиком стандартной литературы по реле давления в США является NEMA или Национальная ассоциация производителей электрооборудования. NEMA выпускает стандартные рейтинги, которые дают представление о: безопасности, характеристиках, конструкции, составе, допусках и т. Д. Это определенно хорошая идея найти производителя, который использует проверенные рейтинги NEMA для своей продукции. В Европе чаще работают со стандартами IP (защита от проникновения) и / или CE (Conformité Européene).Также может быть в ваших интересах поискать переключатель с рейтингом безопасности UL, который соответствует вашему применению. В любом случае, важно убедиться, что реле давления прошло испытания и проверено на безопасность и работоспособность. Вышеупомянутые стандарты дают вам хороший способ узнать об этом. Часто ваша отрасль также требует определенных сертификатов. Прежде чем соглашаться работать с производителем или поставщиком реле давления, убедитесь, что вы знаете эти требования и что поставщик может их удовлетворить.

На что обратить внимание

Некоторые вещи, которые следует учитывать и оценивать при поиске реле давления, включают точность, электрическую мощность, температурную компенсацию, выходную температуру и обрабатываемый материал. Также важны рабочая температура и способность работать с вибрацией и ударами. В дополнение к этим техническим соображениям, вы также должны убедиться, что сотрудничаете с правильным производителем. Кто правильный производитель? Правильный производитель — это тот, кто внимательно прислушается к вашим требованиям и запросам и сделает все возможное, чтобы предоставить вам лучший продукт и опыт.Найдите такого контрактного производителя или поставщика, просмотрев верхнюю часть на этой странице , где у нас есть список наших лучших решений.

Типы реле давления

• Регулируемые реле давления настраиваются на месте, что означает, что уставки могут быть отрегулированы на месте работы.
• Реле воздушного компрессора контролирует давление в воздушных компрессорах.

• контролировать воздушный поток и давление в зависимости от давления воздуха.

• способны контролировать уровень в отстойнике практически любой жидкости. Их уставки можно легко и быстро отрегулировать в полевых условиях.
• Реле высокого давления имеют чрезвычайно высокие пределы допустимого давления, поэтому они могут работать в системах давления, которые достигают высоких фунтов на квадратный дюйм (psig).
• реагировать и действовать в ситуациях незначительного, небольшого или пониженного давления.

• измерять или регулировать количество или давление масла в объеме, скорость или масса.

• имеют датчики давления и отправляют сигналы и информацию к пульту дистанционного управления и отрегулируйте давление.

• используются в резервуарах для хранения смазки для вращающихся оборудования и предупредит оператора, если есть риск повреждения из-за к утечкам давления.
• измерять и / или регулировать давление воды в зависимости от насосов в соответствии с до заданного значения.
• Реле давления скважинного насоса управляет скважинным насосом путем включения и выключения насоса в ответ на повышение или понижение давления.
