Как подключить двойную розетку с заземлением

• Что ремонтируем?
  нажмите, чтобы раскрыть

• Ремонт комнат
  гостиная, кухня, ванная.
  • Ванная
  • Кухня
  • Детская
  • Балкон
  • Спальня
  • Гостиная
  • Коридор
  • Прихожая

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Схема подключения двойной розетки

16. 12.2014 нет комментариев 11 087 просмотров

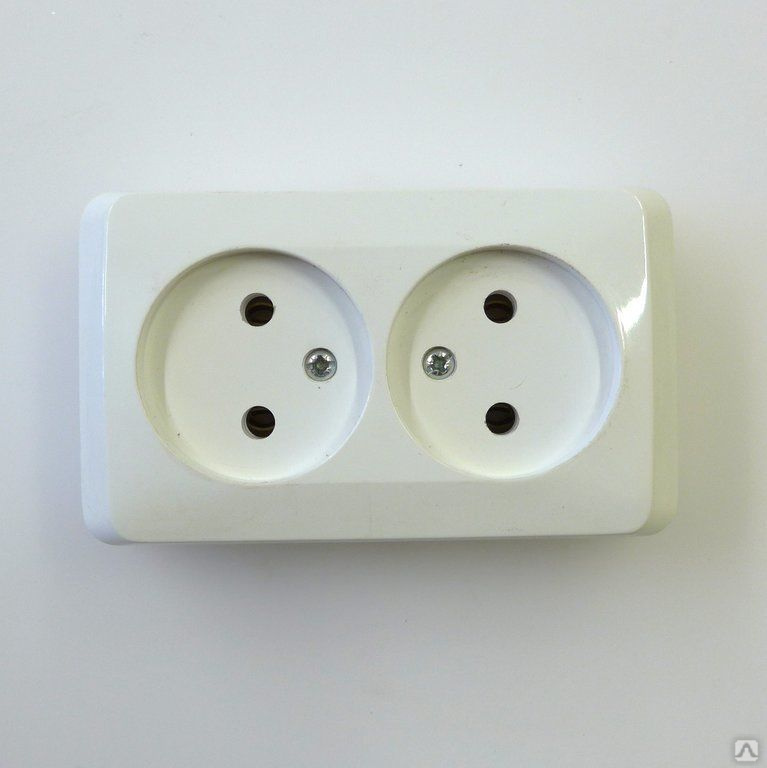

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

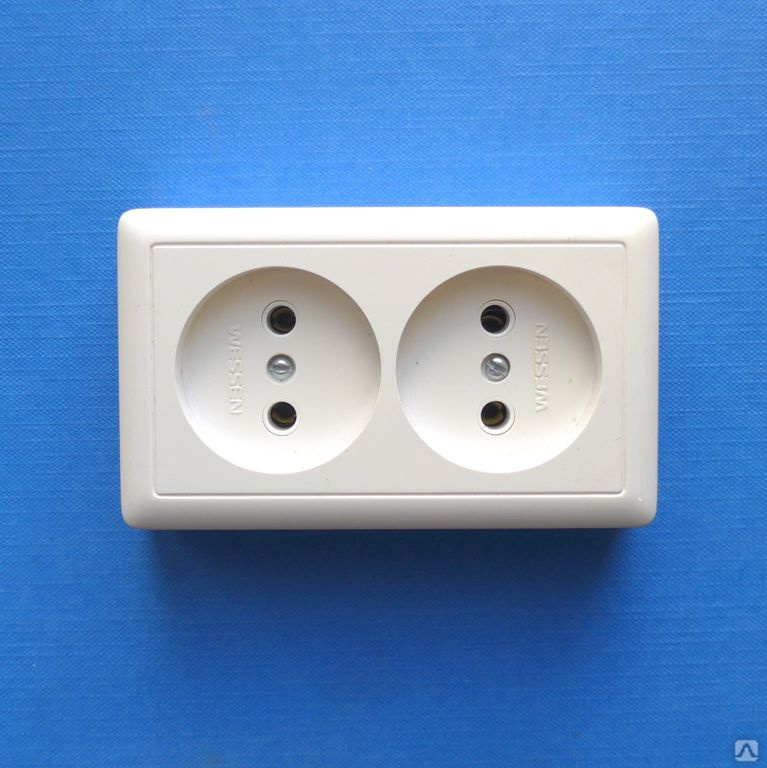

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Как подключить розетку с заземлением: последовательность и правила монтажа

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

• Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

• отличное крепление;
• наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

• В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
• Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
• Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

• Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
• Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

• Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
• Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

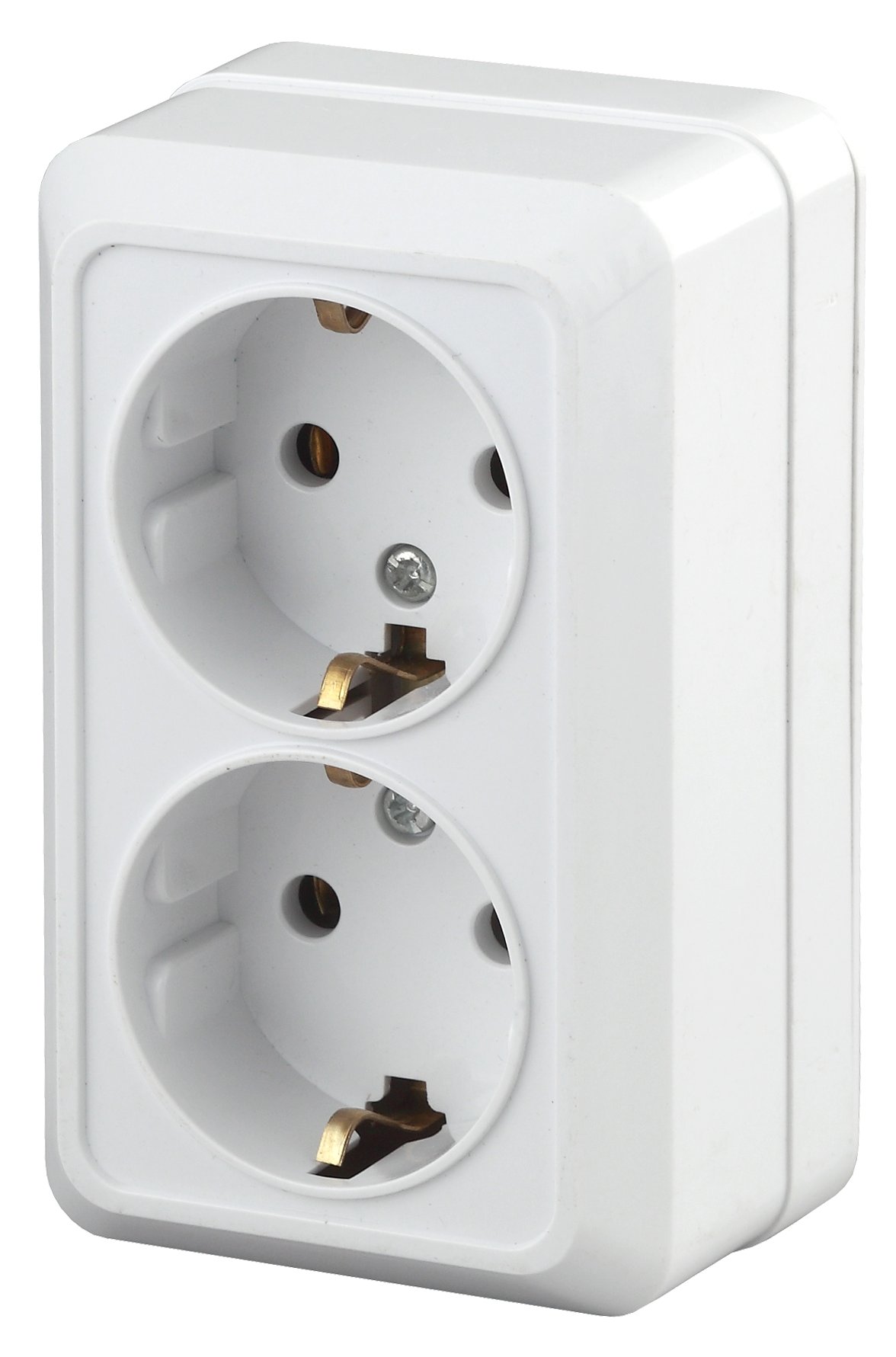

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

• Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

• Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Понравилась статья? поделитесь ей в соц. сетях

BLNRA010211 Blanca Белый Розетка двойная с заземлением, открытая установка

Предлагаем вашему вниманию Blanca Белый Розетка двойная с заземлением, открытая установка. Являемся прямыми поставщиками от заводов производителей, что позволяет формировать минимальные расценки ✅

По возникшим вопросам обращайтесь на электронную почту [email protected] , либо WhatsApp / Telegram по номеру 8 (953) 058-12-46 ✅

Покупайте Blanca Белый Розетка двойная с заземлением, открытая установка по низким ценам с бесконтактной доставкой до двери или самовывозом из пунктов выдачи курьерской службы СДЭК ✅

В комплекте с вилкой (разъем):	Нет
С ориентационной подсветкой:	Нет
С подсветкой (индикация напряжения в сети):	Нет
Глубина устройства:	42. 75мм
Высота устройства:	106мм
Ширина устройства:	65мм
Подходит для степени защиты (IP):	IP20
С миниатюрным предохранителем:	Нет
Тип поверхности:	Глянцевый
Прозрачный:	Нет
Символы/индикация:	Без надписи/печати
Тип крепления:	Винтовое крепление
Материал:	Пластик
Специальное питание:	Не требует специального питания
Дифференциальная защита по току:	Нет
Защита от перенапряжения:	Нет
Повёрнутая центральная вставка:	Нет
Функция выключения:	Нет
Вид/марка материала:	Термопласт
С выталкивателем:	Нет
С полем для надписи:	Нет
Со шторками (защита от прикосновения):	Нет
Защитное покрытие поверхности:	Декоративное
Способ подключения:	Винтов. зажим/клемма
С откидной крышкой:	Нет
Запираемый (-ая):	Нет
Количество постов (мест):	2
Лицевая накладка:	В сборе с корпусом
Модель/исполнение:	С заземляющим контактом
Цвет:	Белый
Тип комплектации:	В сборе с корпусом
Способ монтажа :	Открытой установки
Номин. напряжение:	250В
Номин. ток:	16А

Установка двойной розетки с заземлением

Правильная забота о доме включает в себя целый ряд понятий. Недостаточно просто создавать уют и наводить чистоту и порядок. Понятие заботы о домашнем очаге заключается в способности содержать в рабочем состоянии все имеющиеся в помещении бытовые устройства. Этот пункт очень важен.

Посудите сами, что о комфортном проживании нельзя говорить, если в помещении течет кран или неполадки с электричеством. Это не только неуютно, но и представляет опасность для членов семьи.

Такую процедуру, как установка двойной розетки, вполне реально выполнить собственноручно, если внимательно изучить предложенную в статье информацию.

Зачем нужна двойная розетка?

Если знаете, что такое отвертка, умеете ею пользоваться, и требуется установка двойной розетки, то можете сделать это своими руками. К тому же, без помощи специалистов–электриков, работу которых придется оплачивать. Так вы не только сбережете свои средства, но и принесете пользу.

Применение двойной розетки практикуется там, где есть необходимость подключение нескольких видов бытовой техники для одновременного их использования.

Такое устройство — настоящая палочка-выручалочка. Оно состоит из двух разъемов, в которые включают сразу две единицы техники.

Подключение и монтаж розетки можно произвести собственными руками, при условии соблюдения особенностей монтажа.

Двойные розетки и их разновидности

Электрической розеткой именуется разновидность устройства, которое необходимо, чтобы включать электроприборы в сеть. В составе изделия есть корпус (крышка), который способствует изоляции рабочей части, уберегая её от внешних факторов. Главная часть имеет основание и контакты. Установка двойной розетки в один подрозетник может быть выполнена без чужой помощи.

Бывают не только одинарные, но и двойные разновидности изделий. При необходимости практикуется установка и многогнездных розеток, число которых зависит от того, сколько есть разъёмов в штепселе.

Ошибаются те, кто думает, что получить двойную розетку можно путем сдваивания одиночной модели. Это не так, потому что двухгнездными можно назвать только монолитные устройства, способные разделять мощность электрического тока на пополам. И эта особенность обязательно учитывается, когда необходимо подключить два электроприбора одновременно.

Разновидности розеток

В зависимости от того, какая модификация изделия, можно выделить несколько вариантов такой конструкции, как двухместная розетка:

• Закрытого типа, в которых участки отверстий закрываются с помощью специальных штор. Этот вариант розетки широко используется в квартирах, в которых проживают малыши.
• Открытого типа. Внешний вид таких изделий подобен знакомым розеткам, у которых нет закрывающихся шторок.

Бывают розетки, в которых предусмотрено заземление, и без него. В чем их особенность? В случае наличия заземляющих контактов изделие сможет обеспечить защиту подключенных приборов от сбоев и перепадов напряжения.

Разновидности отдельных видов розеток созданы, чтобы монтировать их за пределами помещений или там, где наблюдается высокая влажность — в ванной, бане, бассейне. Такие розетки называются влагозащищенными. Функция первых разновидностей – защита от таких факторов, как грязь и пыль, вторых — предупредить проникновение влаги.

Разновидности двойных розеток

Установка двойной розетки – хороший способ обеспечить комфорт в доме. Приобретая такие изделия, важно знать их разновидности:

1. Накладного (наружного) типа.
2. Скрытого (внутреннего).
3. Стандартного типа.
4. Полярного.
5. Запрограммированного.

Это далеко не полный перечень существующих разновидностей двойных розеток, а только самые распространенные наименования.

Как монтировать розетку, у которой два гнезда?

До того, как присоединять устройство, важно определить место расположения фазы и нуля. Для этого можно рассмотреть данные о маркировке проводов. Цвет фазы может быть коричневым, черным, белым или красным, цвет нуля бывает синим, бело-синим. Расцветка заземляющего провода — желто-зеленая.

Если не доверяете данным маркировки, лучше самостоятельно проверьте, где расположены фаза и ноль. Для этого необходимо будет выполнить следующие действия:

• Наденьте резиновые перчатки.
• Протестируйте каждый провод при помощи специальной отвертки-тестера;
• Оцените сигнал отвертки, когда произойдет загорание лампочки в месте расположения фазы.

Перед тем как выполнять установку розетки двойного типа, обязательно обесточьте проводку. Для этого поверните ручку выключателя на двух автоматах или на том, которые сейчас нужен, переведя его в выключенное положение.

После этого не забудьте снова произвести проверку напряжения, применяя специальную отвертку.

Особенности установки двойной розетки

Процедура установки двойной розетки имеет ряд особенностей, которые важно учитывать, выполняя монтаж. Есть отличия в сравнении с одинарными разновидностями.

Двойная розетка будет состоять из двух подрозетников, или стаканов, в составе которых две разведенные клеммы и комплект одного монтажного отдела, где находится проводка.

Процесс установки розетки

Центральная или верхняя клемма подсоединяется при помощи заземлительного кабеля. Показатели фазы будут расположены в правой части, а нуля (нейтрали) – в левой.

Важно учитывать при выборе кабеля, что требуется именно сходный по материалу, того же сечения, как и у основной проводки.

При необходимости установки двух подрозетников, просверлите углубление в стене при помощи дрели, соблюдая нужное расстояние для каждого отверстия. До начала выполнения монтажных работ нанесите на поверхность стен разметку. Это необходимо в случае отсутствия здесь старой розетки.

Подготовка инструментов и материалов

Установка двойной розетки с заземлением потребует наличия необходимых инструментов:

• крестовидной и плоской отвертки;
• пассатижей;
• приспособления, чтобы зачищать оплетки, например, канцелярский нож;
• уровня.

Планируете установку устройства не там, где было старое? Сверлить гипсокартон, бетон или дерево можно с помощью перфоратора.

Розетка двойная открытой установки требует использования дополнительных материалов:

• ленты изоляции;
• подрозетника;
• саморезов.

Применение кабеля, в составе которого должен быть соответствующий материал, необходимо при установке новой розетки, а не в случае замены старой. При появлении такой возможности, лучше будет провести проводку в гофре. Такая процедура станет дополнительным способом, который поможет обезопасить помещение от возможности возникновения пожара.

Пошаговая инструкция

Установка двойной розетки в один подрозетник требует знания последовательности выполнения монтажных работ. Для начала правильно определите схему подключения, выберете место, подготовьте все выше перечисленные материалы. После выполнения всех манипуляций можно начинать монтаж.

Если у Вас такая разновидность изделия, которая является цельным блоком, поставьте его там, где ранее было одиночное устройство. Потребуется немного расширить размеры ниши.

Как демонтировать старую розетку?

Прежде чем начинать удаление старой розетки, позаботьтесь о мерах безопасности. Важно убедиться, что она не под напряжением. Для этого отключите автоматы на счетчике.

Последовательность выполнения демонтажа будет следующей:

• начните с выкручивания всех винтов, которыми была закреплена розетка;
• снимите деталь внешней крышки на старом устройстве;
• открепите все кабеля, после чего переходите к выкручиванию фиксирующих лапок.

Важно подготовить новую розетку, чтобы она была в разобранном состоянии. Для этого выполните откручивание фронтальной панели, чтобы она не была соединена с рабочей частью.

Качество нового подрозетника, который планируется использовать с двойной розеткой, имеет особое значение. Так как необходимо обеспечить четкую фиксацию устройства, чтобы оно могло безопасно выполнять свои функции.

Подрозетник и поверхность стены соединяются с помощью бокового держателя. Эта деталь приобретается отдельно. Иногда её можно найти в комплекте с розеткой.

У более бюджетных моделей крепление обеспечивается не при помощи специальных лапок, а посредством шурупов.

Как просто смонтировать розетку?

Розетка «Этюд» двойная открытой установки может быть установлена вами за считанные минуты. Следуйте дальнейшим указаниям, и все получится быстро и качественно.

Закрутите винты по направлению движения часовой стрелки до расхождения винтов в разные стороны. Так можно успешно зафиксировать розетку. В ходе эксплуатации всегда наблюдается ослабление стакана, поэтому желательно сразу посадить его на алебастр.

Теперь переходим к подробному перечню действий:

1. Небольшую порцию сухого порошка алебастра или цемента разведите до сметанообразной консистенции. Берите порошок небольшими порциями, так как смесь очень быстро становится твердой.
2. Порции смеси накладывайте в отверстие, где будет располагаться подрозетник. Эту нишу надо смочить небольшим количеством воды.
3. Подождите 20 минут и можете приступать к креплению подрозетника.
4. Стоит воспользоваться молотком и уровнем для достижения идеально ровного расположения.
5. Заделайте участки между розеткой и стеной алебастром.
6. Для удаления лишнего слоя смеси можно использовать нож.
7. Закрепление стакана обеспечивается посредством винтов. Их нельзя слишком перетягивать, чтобы не повредить хрупкую структуру пластика. Так монтируется розетка двойная наружной установки.

Подключаем новую розетку

Раскройте кабель, чтобы убедиться в правильности соединения проводов двухполюсного типа. Срежьте слой внешней изоляции с того кабеля, который надо использовать.

Для подключения розетки двойной ip54 открытой установки с заземлением сразу начинайте с подключения проводов, учитывая их функциональность. Важно с помощью цвета определить, где ноль, фаза и кабель заземления.

Главное — не выполнить соединение фазы и нейтрали в одном контакте. Это приведет к короткому замыканию. Розетка двойная скрытой установки монтируется по такому же принципу, который описан выше. При точном выполнении советов такие работы можно выполнить самостоятельно.

Розетка штепсельная с заземляющим контактом открытой и скрытой установки: технические характеристики

Штепсельная розетка с заземляющим контактом – применяется для подключения всевозможных электрических приборов, аппаратов, электроинструментов и удлинителей с помощью специальной вилки.

Это не сложное, не дорогое по стоимости устройство можно быстро установить и служит довольно долго при правильной эксплуатации.

Существуют разные типы розеток (двойные, влагозащищенные, с заземлением), но принцип штепсельных розеток остается неизменным.

Содержание статьи

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Штепсельная розетка с заземляющим контактом для открытой проводки

Розетка для открытой (наружной) проводки, ее еще называют «накладная». Такая розетка крепится прямо поверх стены. Такой вид монтажа быстр и прост, но не совсем эстетичен в быту (квартире, коттедже, офисе и в других подобных местах).

Такой тип монтажа актуален для производственных помещениях, снаружи зданий, в хозяйственных постройках и других типичных местах. Электропроводка к накладным розеткам прокладывается в специальной гофре или кабельном лотке.

Розетка с заземлением для скрытой проводки IP44

Чисто эстетически штепсельные розетки для скрытой проводки после установки их на стену выглядят намного эффектней, чем накладные розетки, да и подводку проводов не видно.

С точки зрения электрической и пожарной безопасности, такой метод установки розеток и прокладки провода является самым оптимальным.

Если сравнивать установку открытого типа и скрытого, то скрытого типа более трудоемкая, так как временные и физические затраты увеличиваются.

В основном для установки в жилых помещениях используют розетки с уровнем защиты IP44, но можно конечно и другие.

Розетка накладная и врезная — видео обзор

Время просмотра 5:24

Вывод

Рынок электротехнической продукции очень обширный. Есть дорогостоящие изделия и конечно же бюджетный вариант. Все зависит от вашего кошелька.

Самый лучший вариант покупки розеток – это у европейских производителей торговых марок «Prodax (Продакс)», «Legrand (Легранд)», «CGSS», «Hager», «ABB», «Schneider-electric», а также турецкие «Lezard», «Viko», «Makel».

Стоит не забывать, что надежные и качественные изделия не только увеличат срок их службы, но и повышает гарантию безопасности вашего жилья от пожара и от поражения людей электрическим током.

С вами, Алексей Даренский.

Установка двойной розетки с заземлением

Правильный уход за домом включает в себя целый ряд концепций. Недостаточно просто создать уют, чистоту и порядок. Концепция ухода за домом заключается в умении поддерживать в рабочем состоянии всю бытовую технику в комнате. Это очень важный момент.

Судите сами, о комфортном проживании нельзя говорить, если в комнате кран или проблема с электричеством. Это не только неудобно, но и опасно для членов семьи.

Такую процедуру, как установка двойной розетки, вполне реально выполнить своими руками, если внимательно изучить информацию, предложенную в статье.

Зачем мне двойная розетка?

Если вы знаете, что такое отвертка, знаете, как ею пользоваться и вам нужно установить двойную головку, вы можете сделать это самостоятельно. К тому же без помощи электриков, труд которых придется оплачивать. Так вы не только сэкономите, но и принесете пользу.

Использование двойной розетки практикуется там, где необходимо подключить несколько видов бытовой техники для их одновременного использования.

Такой прибор — настоящая палочка-выручалочка. Он состоит из двух разъемов, в которые входят две единицы оборудования.

Подключение и установка розеток может производиться своими руками при соблюдении монтажа.

Двойные розетки и их разновидности

Электрическая розетка — это разновидность устройства, которое необходимо для включения электроприборов в сеть. Изделие имеет корпус (крышку), который помогает изолировать рабочую часть, защищая ее от внешних факторов.Основная часть имеет основание и контакты. Установка двойной розетки в одиночную может быть произведена без посторонней помощи.

Существуют не только одинарные, но и двойные разновидности изделий. При необходимости также практикуется установка многорозеточных розеток, количество которых зависит от того, сколько разъемов в вилке.

Ошибаются те, кто думает, что получить розетку doubleA можно, удвоив одну модель. Это не так, ведь двухрезонаторными можно назвать только монолитные устройства, способные разделить мощность электрического тока пополам. И эта особенность обязательно учитывается, когда необходимо одновременно подключить два электроприбора.

Виды розеток

В зависимости от того, какая модификация изделия, можно выбрать несколько вариантов такой конструкции, как розетка двухместная:

• Закрытого типа, в котором части отверстий закрываются специальными шторками . Такой вариант розетки широко применяется в квартирах, где живут дети.
• Открытого типа. Внешний вид таких изделий похож на привычные розетки, у которых нет шторок.

Есть розетки с заземлением и без него. В чем их особенность? В случае заземляющих контактов изделие сможет защитить подключенные устройства от сбоев и скачков напряжения.

Созданы разновидности розеток отдельных типов, для установки вне помещений или там, где есть повышенная влажность — в ванной, бане, бассейне. Эти розетки называют водонепроницаемыми. Функция первого вида — защита от таких факторов, как грязь и пыль, второго — предотвращение проникновения влаги.

Разновидности двойных розеток

Установка двойной розетки — хороший способ обеспечить комфорт в доме. Приобретая такие изделия, важно знать их разновидности:

1. Накладного (напольного) типа.
2. Скрытый (внутренний).
3. Стандартный тип.
4. Полярный.
5. Программируемый.

Это не полный список существующих вариантов двойных розеток, а только наиболее распространенные номиналы.

Как установить розетку с двумя розетками?

Перед тем, как прикрепить прибор, важно определить расположение фазы и нуля.Для этого можно учесть данные по маркировке проводов. Цвет фазы может быть коричневым, черным, белым или красным, цвет нуля может быть синим, бело-синим. Цвет заземляющего провода желто-зеленый.

Если вы не доверяете данным маркировки, лучше сами проверить, где находятся фаза и ноль. Для этого вам потребуется выполнить следующие действия:

• Надеть резиновые перчатки.
• Проверить каждый провод специальной отверткой-тестером;
• Оцените сигнал отвертки, когда свет загорается в месте расположения фаз.

Перед установкой розетки двойного типа обязательно отсоедините проводку. Для этого поверните ручку переключателя на двух торговых автоматах или на том, который сейчас нужен, переведя его в выключенное положение.

После этого не забудьте еще раз проверить напряжение с помощью специальной отвертки.

Особенности установки двойной розетки

Процедура установки двойной розетки имеет ряд особенностей, которые важно учитывать при выполнении установки.Есть отличия по сравнению с одиночными видами.

Двойная розетка будет состоять из двух подрозетников, или стаканов, в состав которых входят две разбавленные клеммы и комплект из одного монтажного отделения, где и расположена проводка.

Установка розетки

Центральная или верхняя клемма подключается с помощью заземляющего кабеля. Индикаторы фаз будут расположены с правой стороны, а нулевые (нейтральные) — с левой.

При выборе кабеля важно учитывать, что для него требуется точно такой же материал, такое же сечение, как и основная проводка.

Если вам необходимо установить два подрозетника, просверлите отверстие в стене сверлом, соблюдая правильное расстояние для каждого отверстия. Перед началом монтажных работ разметьте поверхность стен. Это необходимо, если здесь нет старой розетки.

Подготовка инструментов и материалов

Установка двойной розетки с заземлением потребует наличия необходимых инструментов:

• крестовая и плоская отвертка;
• плоскогубцы;
• приспособления для вырезания косичек, например канцелярский нож;
• уровень.

Планируете ли вы устанавливать устройство не там, где было старое? Сверление гипсокартона, бетона или дерева можно производить с помощью перфоратора.

Установка розетки двойного открытого типа требует применения дополнительных материалов:

• изоляционной ленты;
• можжевельника;
• Винт саморез.

Использование кабеля, который должен включать соответствующий материал, необходимо при установке новой розетки, а не в случае замены старой. Если возникнет такая возможность, проводку лучше будет провести в гофре. Эта процедура станет дополнительным способом, который поможет уберечь помещение от возможности возгорания.

Пошаговая инструкция

Установка двойной розетки в одиночную розетку требует знания последовательности монтажных работ. Для начала правильно определитесь со схемой подключения, выберите место, подготовьте все вышеперечисленные материалы. После выполнения всех манипуляций можно приступать к установке.

Если у вас есть такой продукт, который представляет собой единый блок, поместите его там, где раньше было одно устройство. Немного потребуется расширить габариты ниши.

Как демонтировать старую розетку?

Перед тем, как приступить к демонтажу старой розетки, позаботьтесь о мерах безопасности. Важно убедиться, что он не находится в состоянии стресса. Для этого выключите торговые автоматы на прилавке.

Последовательность демонтажа будет следующая:

• начать с откручивания всех винтов, которыми крепится розетка;
• снимите внешнюю часть крышки на старом устройстве;
• отсоедините все кабели, затем приступите к откручиванию фиксирующих язычков.

Важно подготовить новую розетку, чтобы она была разобрана. Для этого откручиваем переднюю панель так, чтобы она не соединялась с рабочей частью.

Особое значение имеет качество нового подрозетника, который планируется использовать с двойной розеткой. Так как необходимо обеспечить четкую фиксацию устройства, чтобы оно могло безопасно выполнять свои функции.

Дымоход и поверхность стены соединяются с помощью бокового держателя. Этот товар приобретается отдельно.Иногда его можно встретить в комплекте с розеткой.

У более бюджетных моделей крепление обеспечивается не с помощью специальных ножек, а с помощью шурупов.

Как просто смонтировать розетку?

Розетка «Этюд» двойной открытой установки может быть установлена ​​Вами за несколько минут. Следуйте дальнейшим инструкциям, и все получится быстро и качественно.

Заверните винты по часовой стрелке Стрелки до разделения винтов в разные стороны.Так можно удачно починить розетку. В процессе эксплуатации всегда наблюдается ослабление стекла, поэтому желательно сразу посадить его на алебастр.

Теперь переходим к подробному списку действий:

1. Небольшую порцию сухого порошка алебастра или цемента развести до кремообразной консистенции. Возьмите порошок небольшими порциями,

Двойная розетка по выгодной цене с заземлением — Отличные предложения на двойную розетку с заземлением от глобальной двойной розетки с заземлением продавцы

Отличные новости !!! Вы попали в нужное место для двойной розетки с землей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя двойная розетка с заземлением в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили двойную розетку с землей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в двойной розетке с заземлением и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести double socket with ground по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на розетку с двойным заземлением usb — Отличные предложения на розетку с двойным заземлением usb от глобальных продавцов розеток с двойным заземлением

Отличные новости !!! Вы находитесь в нужном месте для USB-розетки с двойным заземлением.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний разъем USB с двойным заземлением в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили USB-разъем с двойным заземлением на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в USB-разъеме с двойным заземлением и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести usb socket dual earthing по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Почему однопроцессорные серверы могут править в будущем

Серверы с несколькими сокетами используются с момента зарождения корпоративных вычислений. Рынок и технологии переросли в двухпроцессорные процессоры x86 и многоядерные процессоры с высокой степенью интеграции. В этой статье я надеюсь ответить на несколько вопросов о том, как мы сюда попали и каково вероятное будущее.

Крупные симметричные многопроцессорные системы (SMP) когда-то управляли предприятием, как динозавры, бродившие по Земле. Это было необходимо из-за многих факторов (1) технологический процесс допускал только одноядерные процессоры (2) крупномасштабные сети не существовали или, по крайней мере, были экономически невыгодными (3) приложения были ориентированы на опыт терминала и мэйнфрейма. Эти факторы помешали появлению таких масштабных систем и приложений, как сегодня. По мере изменения этих факторов предприятия начали переходить от больших SMP-машин к горизонтальным системам с умеренным количеством сокетов (преимущественно 2 и 4 сокета).Технологические процессы и большие сети подорвали экономику и продолжили работу, где мы находимся сегодня с горизонтальным масштабированием на 2-4 сокета с многоядерными процессорами.

Но почему мы остановились на 2-4 сокетных системах? Почему мы не сделали последний переход на 1-сокет? В прошлом было несколько причин, но я не уверен, что они актуальны сейчас. Когда мы перешли от мэйнфреймов к горизонтальному масштабированию, ЦП были одноядерными, и экономия затрат на совместное использование северных мостов, южных мостов и контроллеров памяти имела большой смысл.С появлением многоядерных процессоров и интеграции контроллеров памяти все еще существовал веский аргумент в пользу совместного использования устройств ввода-вывода, южного моста, блоков питания, вентиляторов и т.д.

Но сегодня мы вступаем в эру мощных, высокоинтегрированных многоядерных процессоров, и аргумент в пользу того, чтобы делиться тем, что осталось — IO, блоками питания, вентиляторами и т. Д., Становится очень слабым. Фактически, это приводит к проблемам с мощностью и производительностью. ЦП сегодня и в будущем будут равны по мощности от 2 до 4 процессоров прошлого — мы говорим о процессорах мощностью 250 Вт и более с 32 ядрами и более высокой мощностью / количеством ядер в будущем.Это привело к потребности в большем объеме памяти, большем количестве накопителей NVMe … и, следовательно, большей мощности на единицу измерения. Каждый сокет имеет такую ​​высокую производительность (много ядер), что вам действительно не следует * делить ввод-вывод между сокетами, фактически это снижает производительность — прочтите на. Несколько лет назад в нашем крупномасштабном сервере 2U максимальная мощность блока питания составляла 750 Вт, а теперь у нас есть стандартные предложения блоков питания мощностью до 2400 Вт — наша мощность на U увеличилась в 3 раза. В результате стойки остаются наполовину пустыми, а в центрах обработки данных остаются «горячие точки».

Двухпроцессорные серверы создают проблемы с производительностью из-за закона Амдала — этого небольшого закона, который гласит, что последовательная часть вашей проблемы ограничивает масштабирование производительности. Видите ли, когда мы перешли в эру многих ядер, эта маленькая ссылка NUMA (неравномерный доступ к памяти) между сокетами превратилась в огромное горлышко бутылки — по сути, мы вступили в эпоху, когда на кухне слишком много поваров. С 28, 32, 64 или более ядрами на каждой стороне, пытающимися достичь через ссылку NUMA для совместного использования ресурсов, таких как память и ввод-вывод, не говоря уже о трафике когерентности кеша, размер сокета резко увеличивается. Чтобы сохранить пропускную способность ввода-вывода и памяти на каждое ядро ​​над водой, идет борьба за выводы связи NUMA — и помните, чем больше выводов, тем больше мощность.Однако для сбалансированной системы приоритетом является сначала пропускная способность основной памяти, затем пропускная способность ядра ввода-вывода и, наконец, пропускная способность NUMA — так что у нас есть растущая проблема в многопроцессорных системах, и получение контактов является последним приоритетом. Например, в двухпроцессорной системе пропускная способность для ввода-вывода от CPU0 по сравнению с CPU1 может упасть на 25%, в то время как задержка может возрасти на 75% во время нагрузки по сравнению с собственным трафиком от CPU0 к IO. См. Рисунки 1, 2, 3 — на рисунке 2 выше — лучше (полоса пропускания), а на рисунке 3 ниже — лучше (задержка).В этом тесте мы просто использовали STREAM для увеличения нагрузки, а затем измерили пропускную способность сети и задержку от CPU0 и CPU1.

Рисунок 1: Типичный 2-сокетный сервер

Рисунок 2: Сравнение пропускной способности сети CPU0 и CPU1

Рисунок 3: Сравнение сетевой задержки для CPU0 и CPU1

Были ли у вас странные проблемы с производительностью приложений, связанные с сетью? Предполагаемая сетевая проблема может быть не сетевой проблемой, а скорее проблемой пропускной способности / задержки сети, созданной внутри сервера, как показано выше.

Еще один момент, который следует учитывать. На рисунке 4 показана метрика для каждого ядра (пропускная способность памяти / ввода-вывода, количество ядер, размер кеша и т. Д.) С 2003 по 2018 г. Вы заметите, что в представлении показателей для каждого ядра, пропускной способности памяти и вводе-выводе пропускная способность на ядро ​​падает с середины 2011 года. И имейте в виду, что это не влияет на улучшения IPC (количество инструкций за такт) ядер с 2003 по 2018 год. Чтобы исправить это, нам нужно больше контактов и более быстрый SERDES (PCIe Gen4 / 5, DDR5, Gen-Z), 1- socket позволяет нам найти компромисс между выводами на уровне сокета и системы.

Рисунок 4. Стандартные метрики 2S на ядро ​​

Почему это произошло и почему сейчас? Как я уже сказал, на самом деле все сводится к закону Амдала, или слишком много поваров на кухне, и борьба за счет кеглей. Так что же нам делать? Многие в отрасли, особенно ориентированные на высокую производительность, обходят проблему двумя способами: (1) установить вручную привязку наиболее важных приложений к сокету с вводом-выводом или (2) удвоить количество сетевых адаптеров и избежать проблемы.Когда вы думаете об облачных технологиях будущего и тысячах контейнеров, контроль сродства не является долгосрочным ответом. И если вы решите проблему с двумя сетевыми адаптерами, вы, по сути, разделите двухпроцессорный сервер на 2 системы с одним сокетом — и ничего не получили взамен, кроме связки контактов NUMA, большего сокета, большей мощности (2x сетевых адаптера). ) и более высокую стоимость (2xNIC) … чтобы избежать проблемы.

Есть еще один ответ — серверы с одним сокетом могут править будущим — и вот почему.

Топ-10 Список Роберта, почему 1-сокет может править в будущем.

1. Более чем достаточно ядер на сокет, тенденция к увеличению
2. Замена недозагруженных 2S серверов
3. Более легкий доступ к двоичным каналам памяти и, следовательно, к границам двоичной памяти (128, 256, 512…)
4. Более низкая стоимость кластеризации отказоустойчивости (меньше ЦП / памяти….)
5. Лучшая стоимость лицензирования программного обеспечения для некоторых моделей
6. Избегайте снижения производительности NUMA — ввод-вывод и память
7. Размытие плотности мощности в центре обработки данных, чтобы избежать горячих точек
8. Измените назначение контактов NUMA для большего количества каналов: DDRx или PCIe или будущих шин (CxL, Gen-Z)
9. Обеспечивает лучшее подключение прямого диска NVMe без переключателей PCIe (хорошо, я обманываю, чтобы получить 10, поскольку это результат # 8)
10. Gartner соглашается и подготовил документ.(https://www.gartner.com/doc/reprints?id=1-680TWAA&ct=1

    &st=sb).

Давайте рассмотрим это один за другим с небольшими подробностями.

Ядра на сокет более чем достаточно, и тенденция к увеличению — кто-нибудь не согласен? И если вы посмотрите на все разговоры о многочиповой упаковке, больше ядер на сокет — это путь, пока мы не придумаем что-то новое и не отойдем от архитектуры фон Неймана.

Замена недоиспользуемых серверов 2S — опять же несложно; зачем использовать двухпроцессорную систему с 8–12 ядрами на сокет, если вы можете заменить ее на 24+ ядра с одним сокетом и не снизить производительность ниже той, которую вы заплатили.

Легче поразить двоичные каналы памяти и, следовательно, границы двоичной памяти (128, 256, 512…) — если мы освободим контакты, нам будет легче оставаться на 2,4 или 8 каналах памяти и не придется иметь дело с этими нечетными 3, 6, 9 каналов. Это уменьшит количество ситуаций, когда у нас либо недостаточно памяти (384), либо слишком много (768), когда нам нужно 512. В конце концов, это двоичные системы.

Снижение затрат на отказоустойчивую кластеризацию (меньше ЦП / памяти….) — это легкая победа, учитывая 3-узловые кластеры HCI, нам нужен 3 узла ^rd , чтобы быть свидетелем.Если бы это было развернуто с системами с одним сокетом, нам нужно всего 3 процессора вместо 6.

Лучшая стоимость лицензирования программного обеспечения для некоторых моделей — в то время как лицензирование независимых поставщиков программного обеспечения варьируется, некоторые лицензии зависят от сокета, а некоторые от количества ядер. Gartner опубликовала документ «Использование однопроцессорных серверов для снижения затрат в центре обработки данных», в котором показано снижение стоимости лицензирования VMware vSAN примерно на 50%. Я бы не стал рассчитывать на модели лицензирования ISV как на долгосрочную причину, хотя ISV со временем склонны оптимизировать модели лицензирования. Если бы я был независимым поставщиком программного обеспечения, я бы лицензировал по ядрам с помощью кикера с несколькими сокетами из-за увеличения числа проверок / тестирования при масштабировании за пределы одного сокета.

Избегайте снижения производительности NUMA — ввода-вывода и памяти — я думаю, что в значительной степени я рассмотрел это выше на графиках. Данные и факты трудно игнорировать. Имейте в виду, что для достижения идеального результата нам нужны ЦП с постоянным числом NUMA на сокет. Избегание NUMA также может устранить потенциальную проблему с производительностью приложения на сервере, которая выглядит как проблема сети.

Размытие плотности мощности в центре обработки данных, чтобы избежать горячих точек центра обработки данных — это интересная область, о которой стоит подумать, и она может не регистрироваться для всех предприятий.Из-за увеличения мощности на стойку U, как описано выше, мы создаем «горячие точки» и меньше, чем полные стойки. Не говоря уже об ограничениях конфигурации сервера — сколько раз вы хотели A + B + C + D + E на сервере и обнаруживали, что это недопустимая конфигурация из-за мощности и / или термического воздействия? Если мы разобьем двухпроцессорный сервер, мы сможем получить лучшие варианты конфигурации дисков NVMe, ускорителей для конкретных доменов и т. Д., А затем распределить тепло по большему количеству стоек, что поможет лучше использовать распределение питания и охлаждения в центре обработки данных.

Перенацеливание контактов NUMA для большего количества каналов: DDRx или PCIe или будущих шин (CxL, Gen-Z) — это легкая победа, и вы уже можете увидеть результаты в Dell PowerEdge R7415 и R6415. AMD EPYC обеспечивает такую ​​гибкость, и Dell EMC смогла предоставить это преимущество нашим клиентам.

обеспечивает лучшее подключение прямого привода NVMe без переключателей PCIe (хорошо, я обманываю, чтобы добраться до 10, поскольку это результат или # 8) — это прямое следствие перепрофилирования ссылок NUMA и именно того, что мы сделали на PowerEdge R7415 и R6415 чтобы позволить большое количество накопителей NVMe без дополнительных затрат, электроэнергии или влияния на производительность коммутаторов PCIe.

Gartner соглашается: Gartner подготовила документ — Использование однопроцессорных серверов для снижения затрат в центре обработки данных.

Итак, у вас есть немного истории, некоторые действующие фундаментальные законы компьютерной архитектуры, результаты некоторых тестов и, наконец, список 10 лучших причин, почему я оптимистично смотрю на будущее однопроцессорных серверов.

Добавление дополнительных розеток к существующей кольцевой сети на первом этаже

PrenticeBoyofDerry сказал: ↑

Поскольку это звучит так, как будто это не ваша собственность (это не сильно изменит мое мнение), и в вашем сообщении кажется, что вы не знаете, как лучше всего добиться желаемых изменений, что подсказывает мне, что вы должны не выполнять эту работу, так как вам не хватает знаний и компетентности для выполнения этой работы, и это также предполагает, что вы не сможете соблюдать правила и доказать, что модификация установлена ​​правильно и до подтверждения ввода в эксплуатацию ее можно безопасно ввести в эксплуатацию. .Поэтому лучшим вариантом было бы нанять того, кто может.

Щелкните, чтобы развернуть …

Да, это моя собственность, она была отремонтирована около 4 лет назад, я снял все стены и попросил строителя добавить дополнительные розетки (задние коробки), которые я со временем подключу, когда или если потребуется, и оставил их закрытыми пустой пластиной .

Я попросил строителя вставить обычный овальный пластиковый трубопровод для переноса одного 2,5-миллиметрового T&E к одной из других существующих розеток в комнате для подключения к существующей кольцевой сети, но не понимал, что это будет означать разрыв плинтуса теперь и гоняясь за стеной, чтобы добраться до существующих розеток, поскольку строитель не предоставил к ним доступ, он только разрешил подводить кабель от новых розеток к нижней части пола, поэтому теперь я не хотел ненужных повреждений к моей штукатурке и вырвал плинтусы, чтобы добавить эту прямую проводку.Для меня будет намного проще, если я смогу передать их прямо в CU.

Ваше предположение о моей конкурентоспособности и способности выполнять электромонтажные работы неверно, вы сильно ошибаетесь, я занимаюсь этой профессией, вероятно, дольше вашего возраста (более 40 лет), но я не был уверен в последних правилах, Я перестал быть электриком 15 лет назад, и я знаком с IEE edition 16, поэтому мой совет: либо вы предлагаете искреннюю помощь людям, которые хотят попробовать сделать это сами, либо прекратите нападать на них, чтобы доказать, что вы это знаете. все, держите свой сарказм при себе, мне не нужно это дерьмо, я просто не стал бы доверять многим электрикам и, вероятно, вы были бы одним из них, поскольку количество дерьма, некачественного и опасного мастерства, с которым я столкнулся, невероятно, я иметь дело со многими собственностями, в основном принадлежащими другим людям, сколько раз меня вызывали, чтобы исправить беспорядок других профессионалов!

Так что будьте мудры: либо вы даете хороший искренний совет, либо не комментируете, если не можете помочь, ваш сарказм никому не поможет.

Вы только что потеряли мое уважение к вам.

Я часто боюсь попросить совета здесь, потому что меня высмеивают!

РОЗЕТКА ДВОЙНАЯ ЗАКОНЧЕННАЯ

ES FR

• Скачать каталоги
• Связаться с нами
  • Свяжитесь с нами
  • Присоединение к команде

• Новости
• Ссылки
• О EGA Master
  • Презентация
  • Сертификаты
  • Награды
  • Загрузки
  • Графический материал
• Дистрибьюторам

• Товары СИСТЕМА УПРАВЛЕНИЯ ИНСТРУМЕНТАМИ ИНСТРУМЕНТЫ ПЛОСКОГУБЦЫ И ЩИПЦЫ ШЕСТЕРЕННЫЕ СЪЕМНИКИ ОТВЕРТКИ БИТЫ РЕГУЛИРУЕМЫЕ КЛЮЧИ Гаечные ключи РОЗОВЫЕ КЛЮЧИ КОНТРОЛИРУЕМАЯ ЗАТЯЖКА гидравлические инструменты ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ ФАЙЛЫ, РАСПЫЛИ И ПЕРФОРАТОРЫ АВТОМОБИЛЬНЫЕ ИНСТРУМЕНТЫ МЕТЧИКИ И ПЛАСТИНЫ ТРУБНЫЕ ИНСТРУМЕНТЫ ИНСТРУМЕНТЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ТРУБОПРОВОДНЫЕ МАШИНЫ ОЧИСТКА СЛИВА И ПРОВЕРКА ИНСТРУМЕНТЫ ДЛЯ МЕДИ ПАЙКА ИНСТРУМЕНТЫ ДЛЯ ПЛАСТИКА ИНСТРУМЕНТЫ ДЛЯ ДЕРЕВА РЕЗКА МОЛОТКИ СТРОИТЕЛЬСТВО ИЗМЕРЕНИЕ И ОБНАРУЖЕНИЕ ОСВЕЩЕНИЕ ПОДЪЕМНЫЕ СИСТЕМЫ ЭЛЕКТРОННЫЕ УСТРОЙСТВА ЭЛЕКТРИЧЕСКИЕ ИНСТРУМЕНТЫ 1000 В

.

No related posts.
