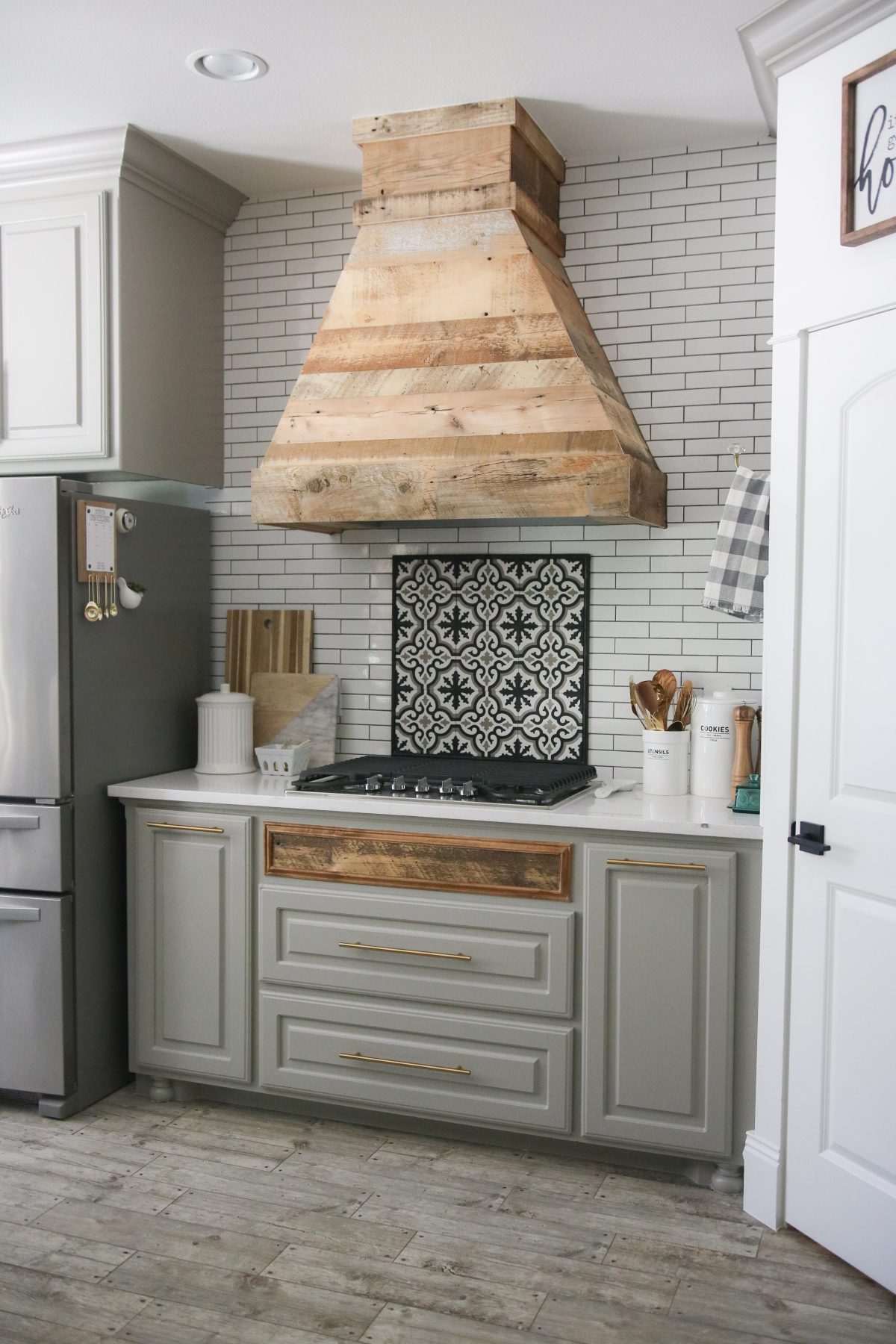

Самодельная кухонная вытяжка

В этой статье вы сможете узнать о том, как самостоятельно сделать вытяжку для кухни в несколько не самых сложных этапов.

Материалы и инструменты, использованные автором для создания кухонной вытяжки:
-тонкая мебельная фанера толщиной 4 мм
— деревянные бруски с квадратным, прямоугольным и круглым сечением
-багетная и угловая планки
-декоративная деревянная решетка
-клей ПВА
-шпатлевка и грунтовка для дерева
-серпянка строительная
-саморезы
-затирка и плиточный клей
-краска матовая белого цвета
-лобзик электрический
-ножовка
-шуруповерт
-сверла для дерева
-различная наждачная бумага
-струбцины столярные
-кисти и малярный валик
-рулетка
-карандаш
-картон
-большой стальной угольник
-степлер строительный
-отвертка крестовая
-нож

Подробное описание изготовления кухонной вытяжки:

Автор столкнулся со следующей проблемой: при заказе нового кухонного гарнитура место под вытяжку было рассчитано непропорционально ей. Можно было бы купить новую вытяжку, но в основном они все имеют стандартизированные размеры и получались либо чуть больше, либо чуть меньше, чем нужно. Но самый большой минус в том, что даже если найти вытяжку нужного размера, то не факт, что она будет гармонично смотреться с остальным кухонным гарнитуром.

Поэтому было решено изготовить вытяжку на кухню самостоятельно. Таким образом, решив сразу и проблему с нестандартным размером и дизайном вытяжки для новой кухни.

В качестве основных компонентов для деталей самодельной кухонной вытяжки была использована вытяжка чешского производства. Ее корпус имеет форму пирамиды и неказистый дизайн, поэтому было решено изготовить для нее новый корпус.

Шаг первый: создание эскизов.

Перед созданием корпуса для новой вытяжки, автор сделал несколько набросков эскизов того, как она должна будет выглядеть.

Поиск различных решений для сборки вытяжки:

Шаг второй: основа для вытяжки.

Когда все основные технологические решения для создания и сборки новой кухонной вытяжки были найдены, автор сразу же перешел к работе над ней. Из-за того, что приходилось работать в обычных условиях, а не в мастерской, где можно было бы использовать различные специальные станки и оборудование, работа шла довольно долго и кропотливо.

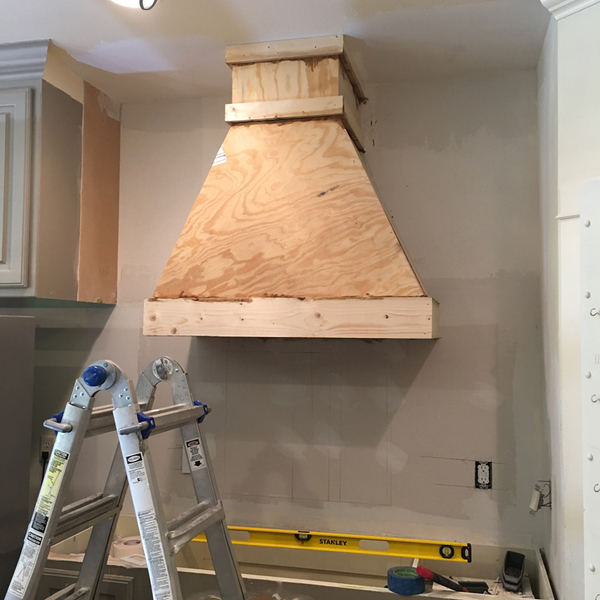

Для начала была собрана основа для вытяжки, ее портал.

Затем портал был обрамлен купленной планкой багетной и угловой соответственно.

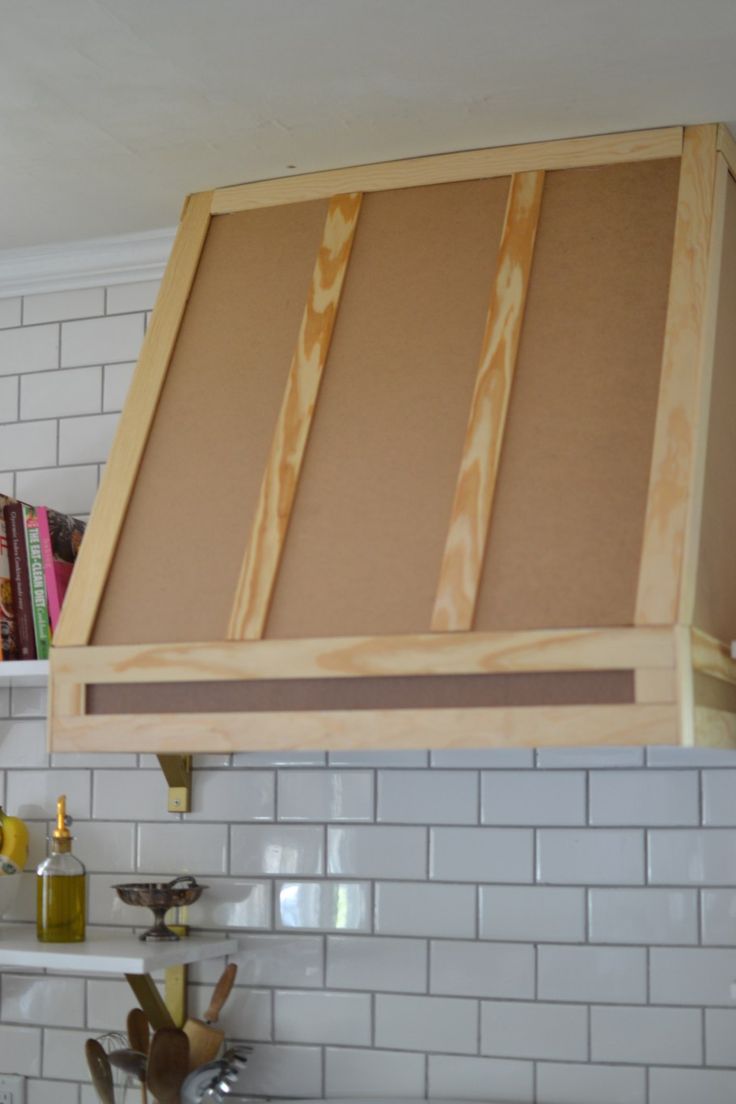

Шаг третий: создание каркаса вытяжки.

Для того чтобы придать вытяжке форму необычного дизайна, который задумал автор, он изготовил столярный каркас согласно ранее приведенным эскизам.

Шаг четвертый: вырезание и подготовка стенок.

Затем были изготовлены шаблоны для стенки будущей вытяжки. Для их изготовления использовался тонкий картон.

После чего уже по полученным шаблонам из фанеры были вырезаны сами стенки для вытяжки.

Они были тщательно отшлифованы и покрыты грунтом.

Шаг пятый: установка стенок.

После подготовки стенок, автор приступил к их закреплению на каркасную основу корпуса вытяжки. Данный процесс потребовал особенной аккуратности.

Далее стыки стенок были проклеены серпянкой, зашпатлеваны и зашкурены поверхности для их дальнейшей покраски.

Шаг шестой: декорирование внешней части вытяжки и ее установка.

После этого автор приступил к декоративному оформлению полученной вытяжки. Для придания надлежащего вида вытяжка была окрашена, а на ее портал был установлен небольшой резной бордюрчик.

После этого вытяжка была готова, осталось только установить ее на законное место. Под выбранным местом крепления вытяжки была уложена плитка. После чего автор прикрепил вытяжку к стене.

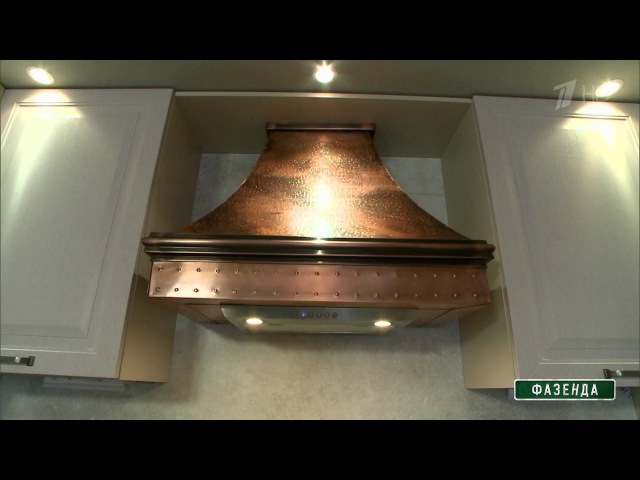

В заключение скажу, что данная самодельная вытяжка даже попала на обложку одного из журналов посвященных самоделкам «Сам себе мастер»

Автор: Александр Серебряков

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Подробнее здесь.

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

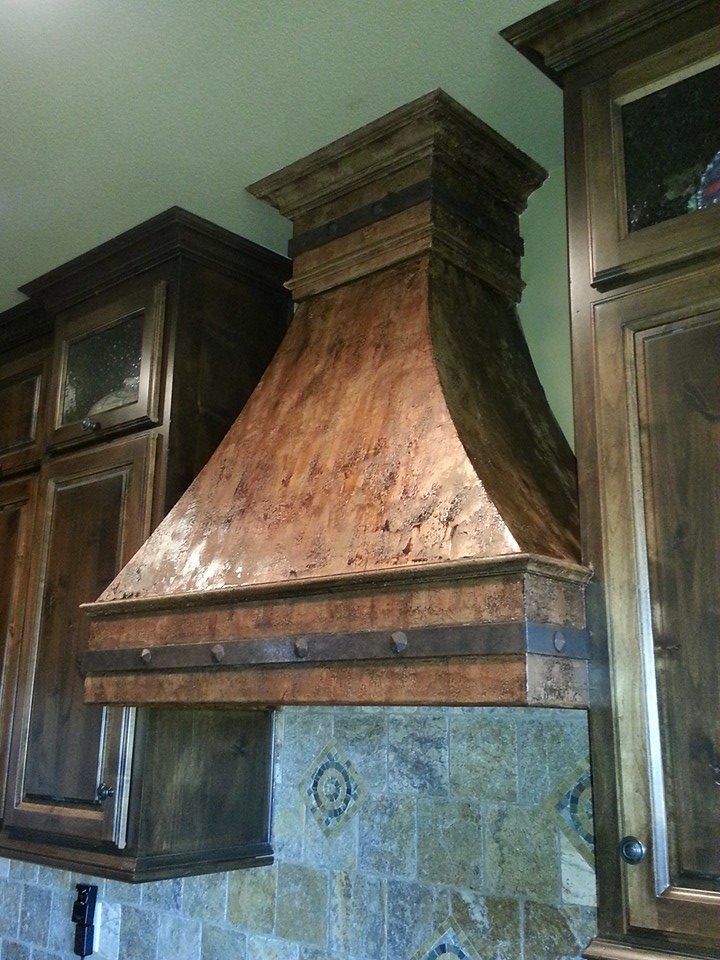

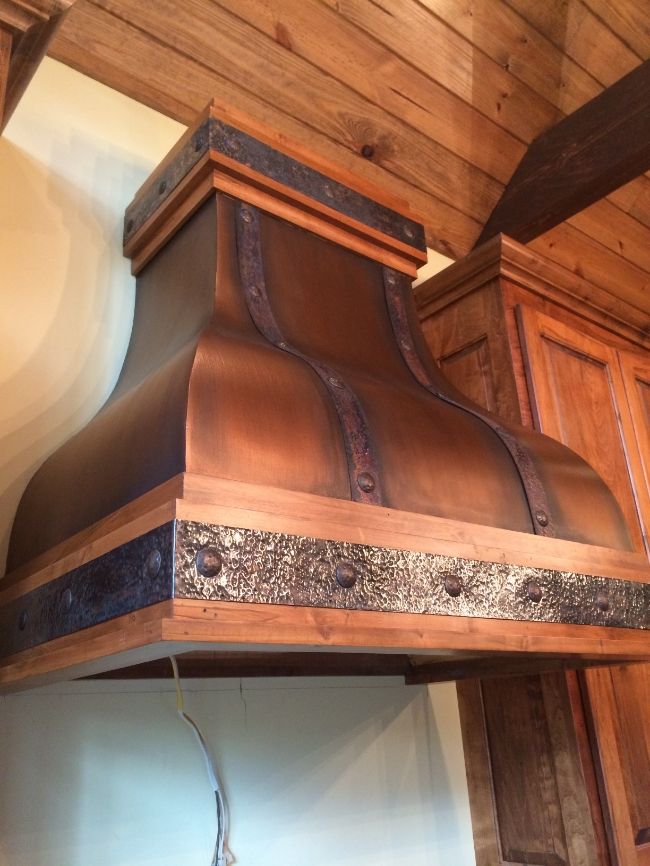

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки

Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

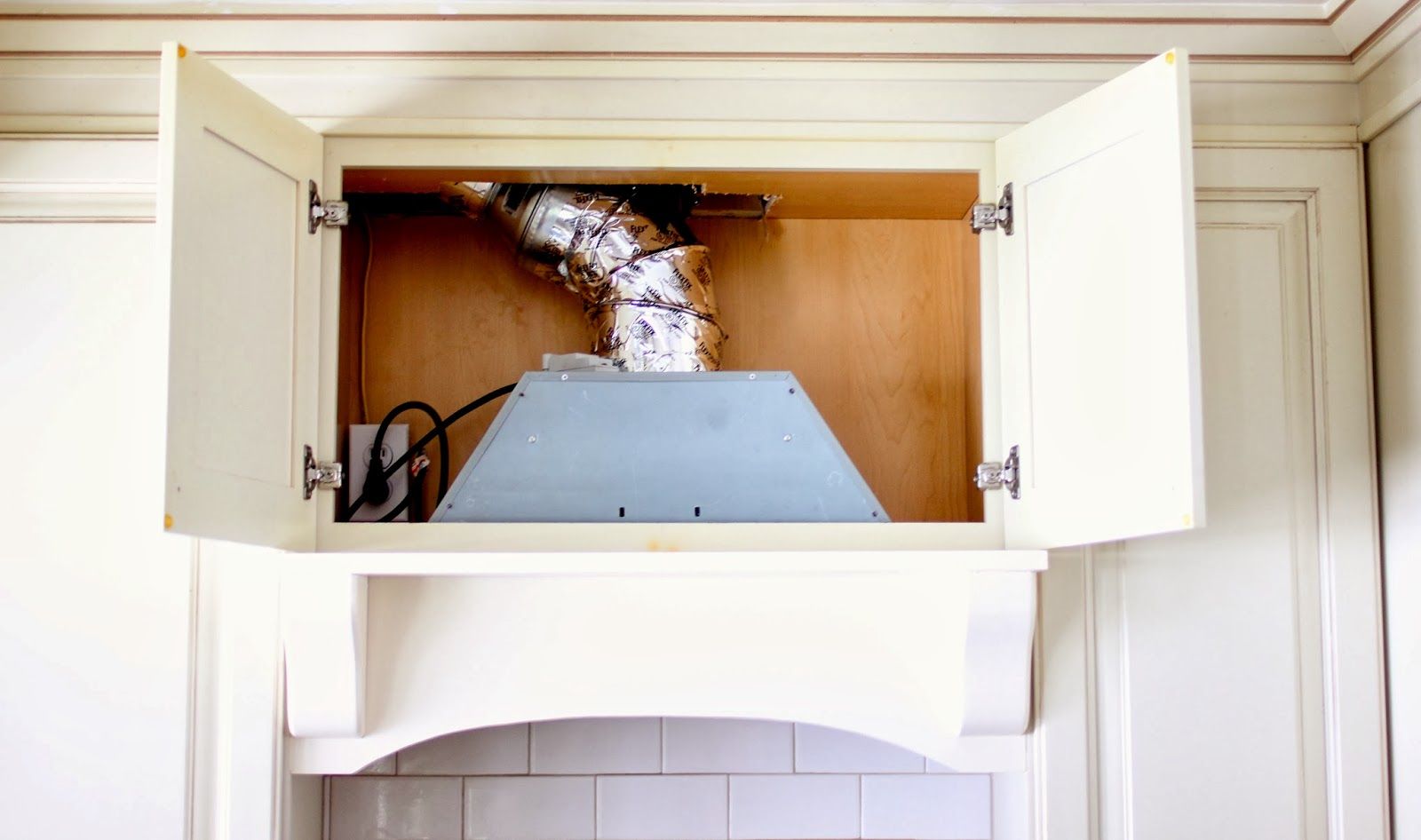

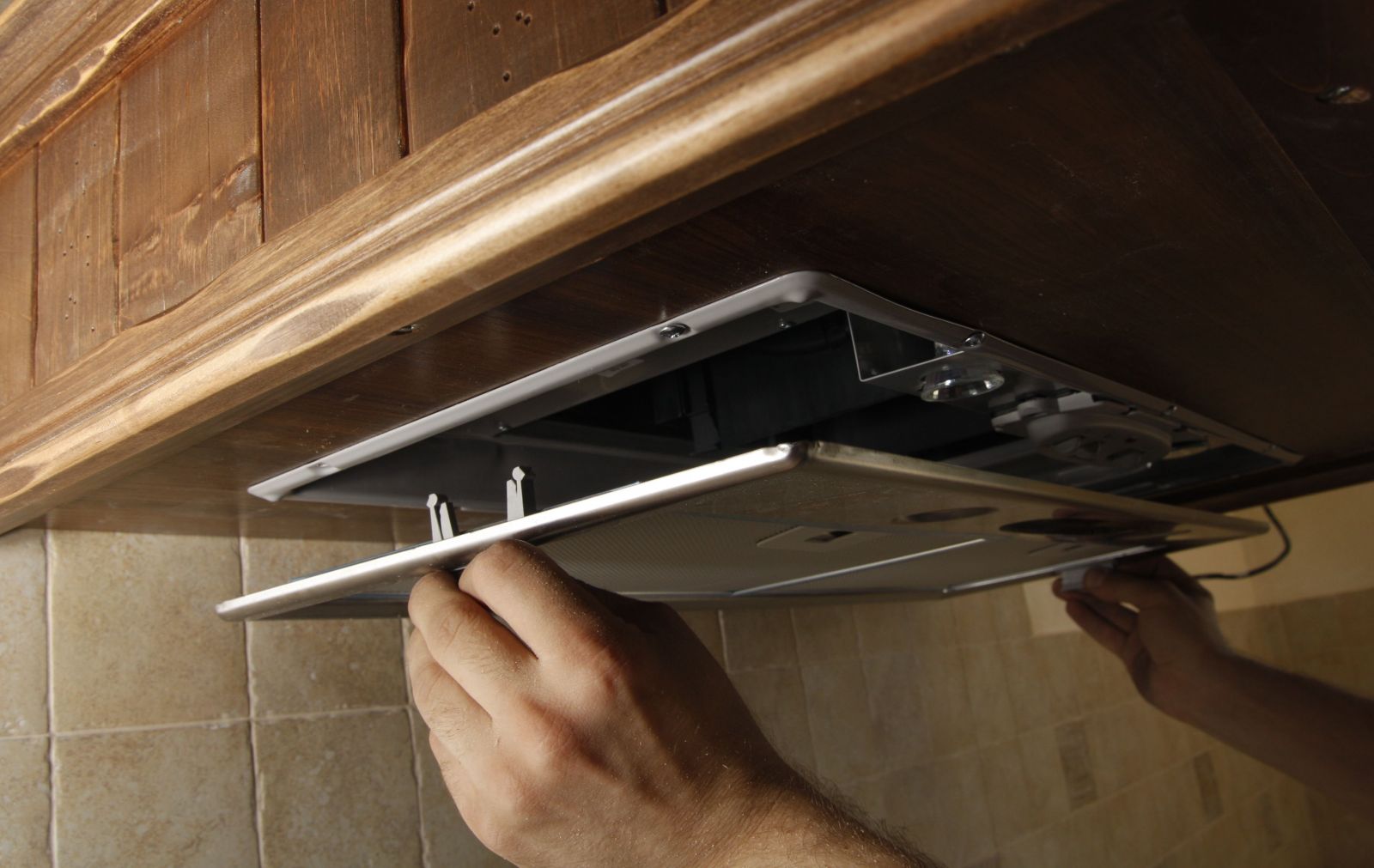

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

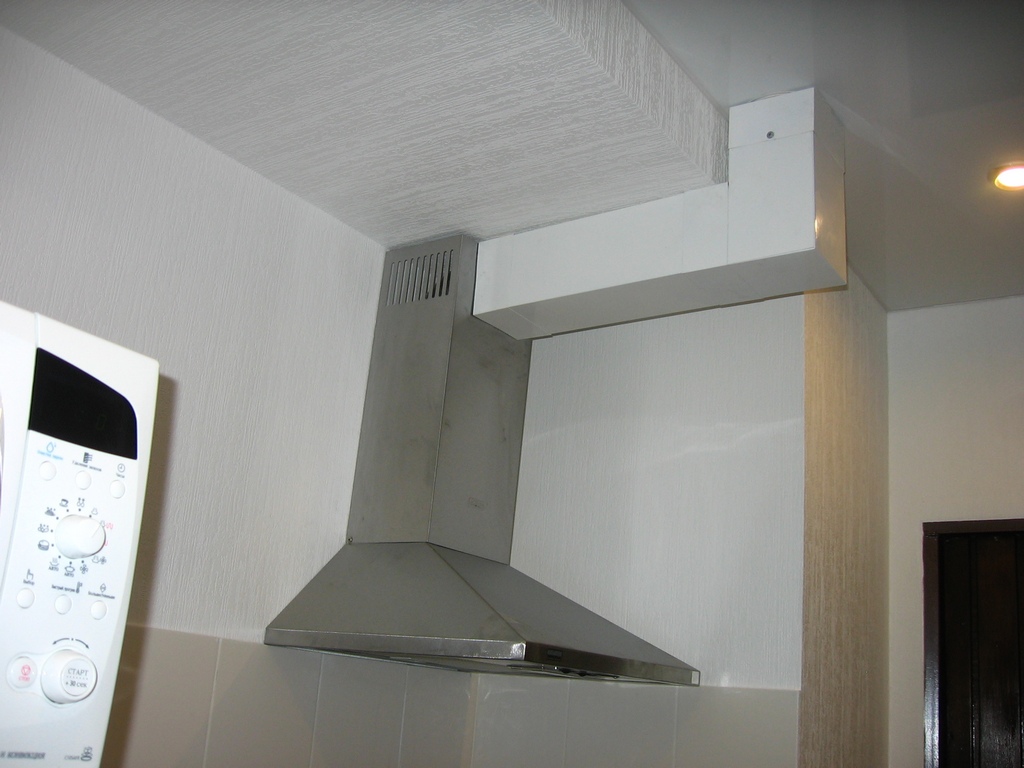

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

как сделать кухонную вытяжку в квартире

Как сделать вытяжку через стену на кухне: подробная инструкция и правила монтажа

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.

Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

поливинилхлорид;
полипропилен;
полиэтилен;
полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Последовательность работ при оборудовании воздуховода:

разметить расположение элементов;
высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
последовательно установить элементы возховода;
загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
Затем в отверстия вставляют дюбеля.
Профили крепят на саморезы.
Углы у вытяжки оформляют металлическим перфорированным уголком.
Профили соединяют поперечинами.
На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Вытяжка для кухни своими руками

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

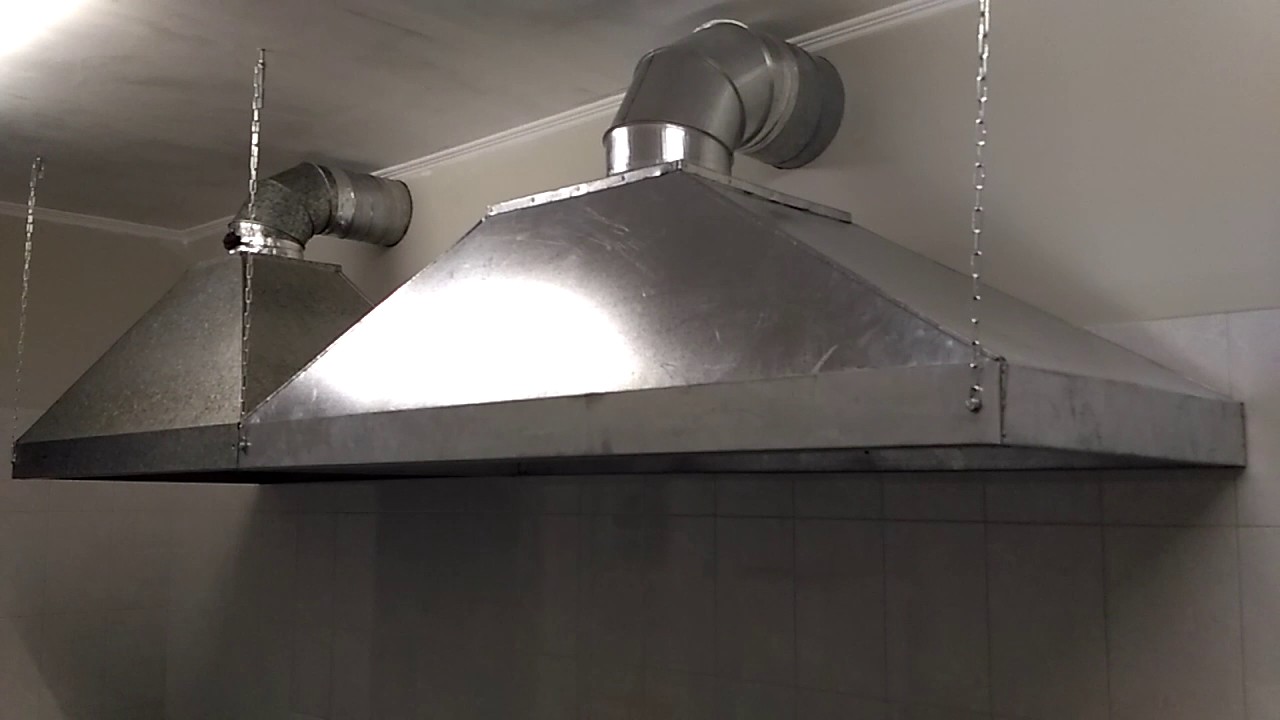

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
Поверхность плиты тщательно обрабатывают моющими средствами.
Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

защита потолка, стен и мебели от попадания копоти и жирной пыли;
очистка и фильтрация воздуха;
улавливание дыма, запаха, возникающих в результате горения;
удаление испарений, исходящих от плиты;
предотвращение распространения вредных канцерогенов в смежные комнаты.

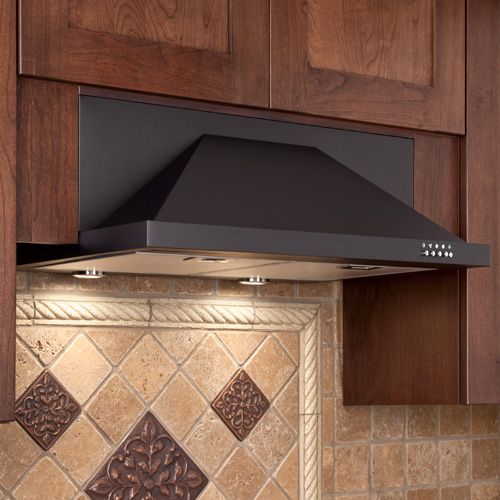

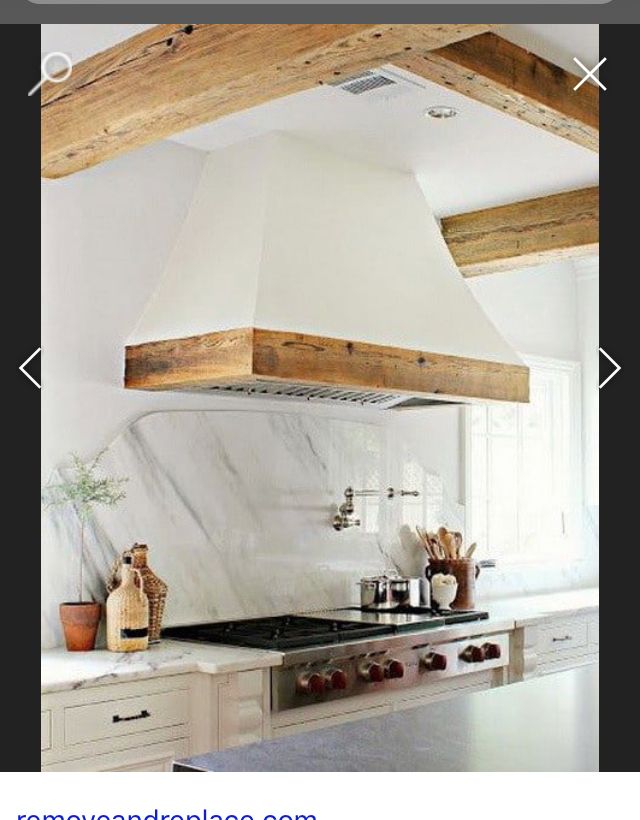

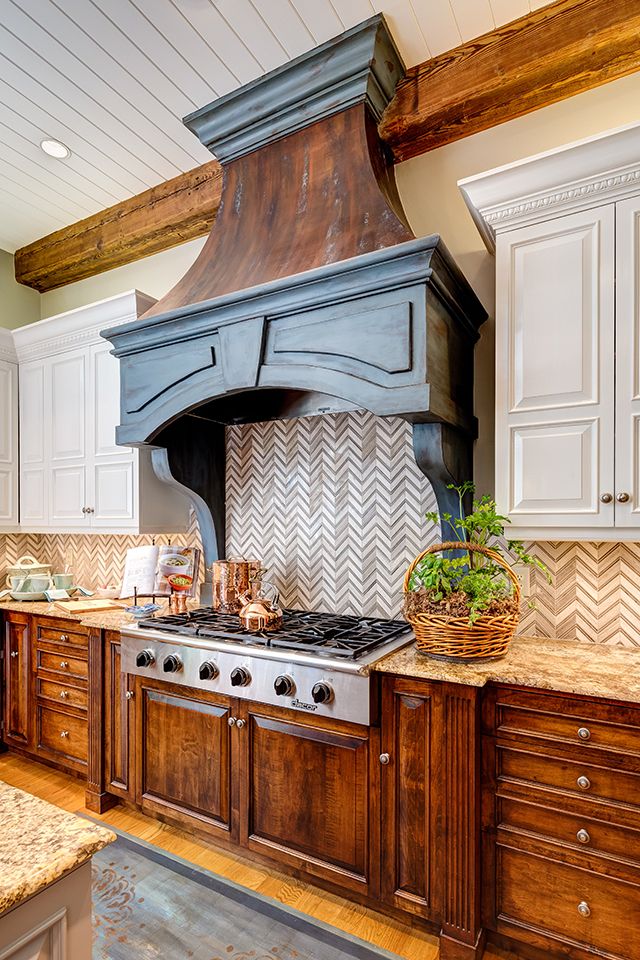

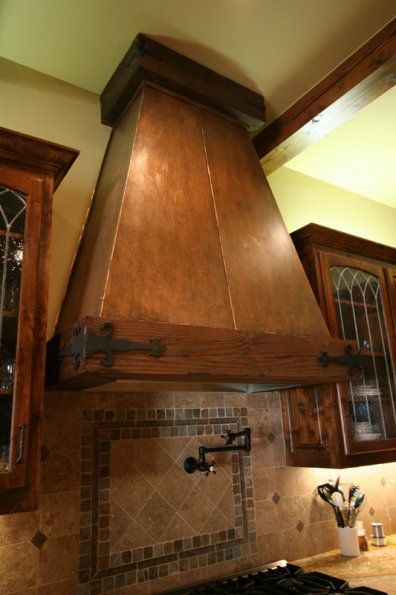

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

Корпус.
Вентиляционный механизм.
Редуктор.
Прямоугольный воздуховод.
Орган управления.
Фильтры.
Соединители.
Колено прямоугольное.
Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором.	Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей.	Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы.	Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры.	Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.

Кухонная вытяжка своими руками подразделяется на 2 типа:

Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

ширина – 50-90 см;
длина – 50, 70, 90, 120 см;
глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

Вентиляция на кухне своими руками

Если в вашей квартире постоянно ощущаются посторонние запахи и затхлый воздух, значит, вентиляция либо отсутствует, либо не работает. Помимо присутствия запахов, которые сами по себе безвредны, плохой воздухообмен чреват тем, что ремонт в квартире придется делать чаще, так как в застойном влажном воздухе начинают быстро размножаться споры плесени и осаждаться затем в укромных углах в виде налетов грибка. В кухне при плохой вытяжке на потолке и стенах оседают частицы гари и жира, быстро сводя на нет свежий ремонт.

Еще больший вред отсутствие вентиляции приносит здоровью. В застойном воздухе снижено содержание кислорода, зато в нем избыток углекислого газа. Человек в такой атмосфере быстро устает, не чувствует бодрости, могут начаться головные боли. Частицы гари и плесневые споры оседают в легких, медленно разрушая здоровье. Словом, настало время заняться установкой вентиляции на кухне – выяснить причины плохого тока воздуха и устранить их.

Требования к вентиляции кухни и проверка ее работы

В домах хрущевской планировки кухни обычно небольшие, еще часть площади съедает вертикальная вентиляционная шахта. Шахта – это инженерное сооружение, параметры которого тщательно рассчитываются еще на этапе проектирования дома. Она представляет собой вертикальный короб, берущий начало в подвале и выходящий на крышу. В санузлах и кухнях каждой квартиры имеются вентиляционные решетки, через которые воздух поступает в шахту и выводится наружу.

Работоспособность шахты можно проверить, поднеся лист бумаги к решетке. Если листок прилип к решетке, вентиляция работает нормально. Если бумага совсем не держится – вентиляция засорена, частично обрушилась или кто-то из жильцов самовольно разломал стену шахты, чтобы увеличить площадь кухни. Для проверки откройте окна и еще раз прислоните листок к решетке. Если тяга по-прежнему отсутствует, проблема действительно в шахте. Для ее прочистки или восстановления нужно подать заявку в компетентную организацию. Если же тяга появилась – вам придется ставить приточный вентилятор, так как герметичные окна препятствуют движению воздуха.

Виды вентиляции

Воздухообмен в многоквартирных домах осуществляется тремя способами:

Естественный предполагает использование тяги, которую создает перепад давления в вентиляционных шахтах. Действие его описано выше.
Комбинированный использует либо принудительную подачу воздуха и естественный выход его через шахту, либо приток воздуха через окна, форточки, щели и отток с помощью вентиляторов, встроенных в отверстия для вытяжки.
Принудительная система предполагает установку вентиляторов обоих типов – приточных и вытяжных. Эта вентиляция может быть автономной и централизованной.

Автономный тип предполагает работу вытяжного вентилятора на входе в шахту на фасаде здания. Также воздух может поступать через приточные клапаны.

Централизованный тип представляет собой вентиляционную камеру с приточными и вытяжными установками. Эта система работает постоянно.

Система вентиляции на кухне

Самая простая система кухонной вентиляции состоит из вытяжки, воздуховода и возвратного клапана. Сначала следует рассчитать необходимую мощность вытяжки. Для этого нужно вспомнить таблицу умножения. Или взять в руки калькулятор:

перемножаем площадь кухни и высоту потолка;
полученное число умножаем на 12;
к полученной цифре добавим 30%, или просто умножим на 1,3;
в результате получится примерная мощность вытяжки.

Воздуховоды редко бывают прямой формы, и при движении по ним газов теряется часть мощности, поэтому к полученной цифре прибавляют 30%.

Как выбрать вытяжку?

Теперь идем выбирать вытяжку. По способу монтажа вытяжки делятся на:

Встраиваемые. Как видно из названия, вытяжка встраивается в кухонную мебель, снаружи остается только решетка. Такой вид легко вписывается в дизайн любой кухни.
Настенные. Крепятся к стене над плитой. Вытяжки этого типа появились самыми первыми, и до сих пор пользуются большим спросом и выпускаются в огромном ассортименте.
Островные. Подвешиваются к потолку и больше всего подходят для кухонь с островком.
Подвесные. Крепятся между настенным шкафом и плитой.

Также вытяжки можно разделить по принципу работы. Проточные выводят загрязненный воздух в шахту, а циркуляционные не подключают к системе воздуховодов, они очищают воздух специальными фильтрами. Наиболее эффективными считаются проточные вытяжки.

Монтаж вентиляции на кухне

Скорее всего вы выбрали проточную систему вентиляции, и в магазине вам предложили в комплекте к вытяжке воздуховод и возвратный клапан, а заодно объяснили, что клапан не дает возможности поступать воздуху из шахты в квартиру. Если в вашей квартире отсутствует тяга, докупите приточный клапан. Теперь осталось все это правильно установить.

Установка приточного клапана

Приточный клапан обычно ставят между отопительной батареей и подоконником. Конструктивно он выполнен так, чтобы воздух в нем частично очищался от частиц пыли. Для установки клапана следует просверлить в стене отверстие диаметром 60-70 мм. Сверлить нужно с небольшим уклоном вниз, чтобы в помещение не попадала влага с улицы. В готовое отверстие нужно вставить кусок трубы подходящего диаметра. Длина трубы превышает ширину стены примерно на 12 мм. Устанавливаем трубу выступающей частью внутрь комнаты. Если между стеной и трубкой осталось свободное место, его следует загерметизировать монтажной пеной. Далее укрепляем на стену короб из комплекта, вставляем в него шумопоглощающий материал, который тоже должен быть в комплекте и закрываем верхней крышкой.

Один клапан рассчитан на обеспечение свежим воздухом одного человека, поэтому если в квартире проживает несколько человек, и окна герметичные, стоит установить такое устройство в каждой комнате.

Подключение вытяжного вентилятора

Приток свежего воздуха на кухню мы обеспечили. Теперь нужно организовать отток загрязненного, и для этого подключить в санузле и кухне вытяжные вентиляторы.

В туалете делать вытяжку удобнее всего при помощи выключателя с двумя клавишами, когда одна клавиша включает свет, а другая — вентилятор. Эту схему можно усложнить и подключить к вентилятору таймер, который можно запрограммировать на любое время. Такое подключение удобно и для туалета, и для ванной. Вентилятор будет включаться одновременно со светом и выключаться через определенное время. Еще удобнее, хотя и дороже, конструкция с датчиками движения и влажности. Тогда вся система будет работать автоматически. Установка датчика движения будет удобна в туалете, тогда вентилятор будет срабатывать от сигнала датчика, и выключаться после заданного промежутка времени. Датчик влажности подойдет для ванной, тогда вентилятор будет работать, пока влажность не понизится до нужного значения. С таким датчиком можно забыть о появлении плесени и о долго сохнущем белье в ванной.

Подключение вытяжки на кухне к вентиляции

Для этого нужно установить вытяжку и подключить ее к вентиляционной шахте дома и к электрической сети.

Монтаж вытяжки несложен. Подробное его описание обязательно присутствует в инструкции. Расстояние от газовой плиты до вытяжки должно быть не менее 90 см, от электроплиты – 70 см. Далее нужно подсоединить вытяжку к воздуховоду. Он может быть пластиковым или гофрированным металлическим. Последний лучше убрать в специальный короб. Тогда дизайн кухни не пострадает.

Если в квартире два вентиляционных канала, вытяжка подключается к одному, тогда второй работает как естественная вентиляция. Если же канал один, что часто бывает в панельных домах, следует купить специальный переходник, в котором предусмотрена решетка для естественной вентиляции. Воздуховод вытяжки подсоединяется к ее верхней части. Недостаток этого способа в том, что при включении вытяжки создается избыточное давление и часть отработанного воздуха может забрасываться обратно в квартиру. Снизить этот эффект можно, купив решетку со специальным выступом в нижней части круглого отверстия под воздуховод. Этот выступ уже в канале направляет отработанный воздух вверх, препятствуя его попаданию обратно.

Есть более надежный способ сохранить естественную вентиляцию – установить перед входом в вентканал специальный тройник. Два выхода используются для подключения воздуховода и вентканала, а в третий монтируют обратный клапан. Он препятствует проникновению загрязненного воздуха в помещение. Работает он так: когда вытяжку включают – клапан закрывается и кухонный чад не попадает обратно в кухню. Когда же вытяжка выключена, клапан открыт и поддерживает естественную вентиляцию. Вентиляция на кухне с газовой плитой обязательно должна предусматривать сохранение естественного непрерывного тока воздуха. В противном случае пользоваться газом может быть опасно.

Вентиляция на кухне в частном доме

Для обустройства вентиляции в кухне частного дома существует несколько ограничений, которые следует учитывать при подключении газовой плиты и вытяжки. В кухне должны быть:

потолки не менее 2,2 метра в высоту;
не менее одного окна с открывающейся форточкой;
вертикальный вытяжной канал.

Также документами регулируется необходимая скорость воздухообмена. Для газовой плиты вентиляция считается эффективной при скорости 140 кубических метров в час.

Для нормальной циркуляции воздуха в доме должны быть отверстия для втяжной и вытяжной вентиляции. Втяжное располагается в наружной стене дома на высоте не менее 2 метров выше фундамента, вытяжное должно выходить на крышу. Естественной вентиляции в частном доме хватает далеко не всегда и все чаще домовладельцы устанавливают систему принудительного воздухообмена. Состоит она из приточно-вытяжных вентиляторов и может дополняться рекуператором – современным прибором, позволяющим подогревать входящий холодный воздух, не увеличивая расходы на обогрев. Стоят эти устройства недешево, но их несложно сделать своими руками. Эффективность самодельных рекуператоров несколько ниже, чем заводских, но со своей задачей они справляются.

Обеспечение эффективной вентиляции в квартире или своем доме – это важное и ответственное дело и подходить к нему нужно со всем вниманием, ведь свежий воздух является залогом нашего хорошего самочувствия, работоспособности и здоровья.

Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

24 августа 2017

Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

Подготовительные работы

Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки

Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

Советы по установке вытяжки

Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

Станьте нашим автором

Каждый человек – особенный, и опыт каждого – уникален. Расскажите о своем. Заработайте признание и благодарность наших читателей.

Как сделать на кухне вытяжку своими руками: советы мастера

Тот факт, что кухонная вытяжка – незаменимый прибор бытовой техники, сомнений не вызывает. Запахи как приятные, так и не слишком, копоть и продукты горения, выделяемые при работе газовой варочной панели, все это возможно устранить при правильно подобранной вытяжной установке. Но в условиях малогабаритных кухонь не всегда возможно поместить стандартную вытяжку заводского изготовления ввиду недостатка места либо дизайна, неподходящего под интерьер. Отказываться от столь необходимого устройства не стоит. Решением может стать изготовление вытяжки на заказ, однако это вариант дорогостоящий. Если воспользоваться несколькими советами, сделать вытяжку своими руками не составит никакого труда.

Вытяжка на кухне может быть выполнена самостоятельно

Общие сведения о вытяжках для кухни: от выбора места до монтажа розетки

Главная задача кухонной вытяжки – очищение воздуха от запахов и мельчайших частиц жира, копоти и испарений, которые образуются в процессе готовки. Чтобы справиться с этой задачей как можно эффективней, большинство современных вытяжных устройств оборудовано системой фильтров, очищающих воздух благодаря присутствию адсорбентов.

Если же воздухоочиститель функционирует в проточном режиме, его действие основано на удалении загрязненных воздушных масс в вентиляционную систему дома. Здесь важно быть уверенным в том, что в этой системе присутствует тяга, иначе приобретенная либо самостоятельно изготовленная вытяжка, не справится с возложенными на нее обязанностями.

При покупке либо организации воздухоочистителя нужно обратить внимание на следующие параметры:

Для того чтобы сделать вытяжку на кухне своими руками, важно понимать, что существует два вида устройств:

Основываясь на этих знаниях, можно сконструировать вытяжку на кухню своими руками, идеально вписывающуюся в помещение.

Как сделать вытяжку из гипсокартона своими руками на кухне в доме, квартире

При наличии общедомовой системы вентиляции кухонная вытяжка без вентилятора, изготовленная собственноручно, справится с испарениями и запахами как нельзя лучше.

Наиболее простой в изготовлении является кухонная вытяжка из гипсокартона. Для ее производства потребуются следующие материалы:

Первым шагом на пути создания вытяжки на кухню из гипсокартона является определение ее размеров. Стоит помнить, что ширина вытяжного устройства должна соответствовать габаритам варочной поверхности. Высота установки воздухоочистителя над кухонной плитой составляет 65 см для газового устройства и 45 см – для электрического.

Чтобы правильно сделать вытяжку, начинать стоит с разметки помещения. Это поможет определиться, как будет размещен короб и воздуховод. Если вентиляционное окно расположено не над плитой, а в стороне от нее, гофрированную трубу лучше всего разместить в коробе из гипсокартона.

Организация хорошего воздуховода: как сделать отверстие и отвод для циркуляции воздуха

После окончания разметки можно приступать к изготовлению каркаса короба для вытяжки на кухню, предназначенного под организацию воздуховода. Осуществляется это в несколько этапов:

Каркас для короба под воздуховод готов. Теперь можно обшить нижнюю его часть гипсокартоном. Далее, к вентиляционному каналу подсоединяется гофрированная труба.

Чтобы снизить уровень шума, вызванный вибрацией трубы, советую обернуть ее ватином.

Изготовление короба и трубы воздухоочистителя

После организации воздуховода можно приступать к изготовлению каркаса короба для вытяжки из гипсокартона. Форма воздухоочистителя может быть разнообразной, однако чаще всего собственноручно изготовленные приборы выполняются в купольной форме. Делается это следующим образом.

Из металлического профиля изготавливается короб. Его размеры должны быть такими, чтобы слегка превышать диаметр гофрированной трубы, используемой как воздуховод. Короб прикрепляется к потолку кухни.

Нижняя рама для вытяжного устройства изготавливается из стартового профиля и закрепляется на стене помещения. После этого из профиля вырезаются части каркаса, которые впоследствии соединяют нижнюю основу с коробом.

Боковые поверхности купола для вытяжки оснащаются дополнительными перемычками для увеличения жесткости конструкции.

Каркас короба под вытяжку на кухне из гипсокартона готов. Теперь следует вырезать отверстие в воздуховоде для вывода гофры. Заключительным этапом формирования самодельной вытяжки является обшивка сооруженных каркасов гипсокартоном.

Отделка воздухоочистителя

Подготовительные операции завершены, и можно приступать к отделочным работам.

После обшивки конструкции листами гипсокартона, углы укрепляются при помощи перфорированных уголков. После этого купол для вытяжки без вентилятора шпатлюется. На этом этапе скрываются гипсокартонные швы и крепежные элементы.

После подготовительных работ можно приступать к воплощению любых дизайнерских идей в процессе декоративной отделки вытяжки. Изделие покрывают краской, лаком, декорируют при помощи росписи либо декоративных камней.

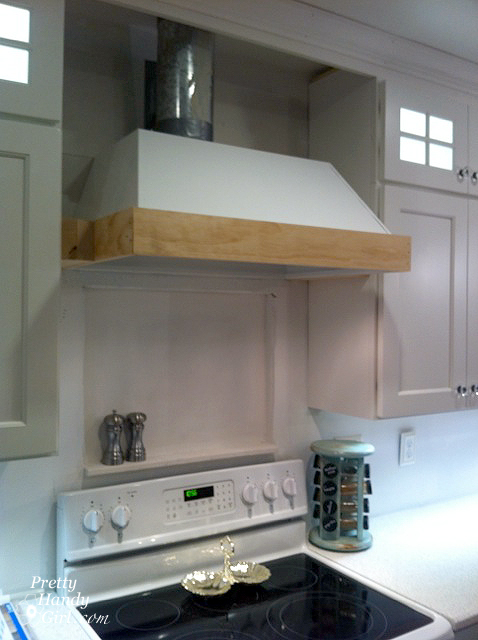

Активная вытяжка из фанеры

Для организации активной вытяжной системы центральным элементом является двигатель, благодаря которому воздух будет всасываться в воздуховод. Сделать самодельный вентилятор для вытяжки достаточно сложно, для этого требуются познания в этой теме. Поэтому для сбора самодельной вытяжки для кухни за основу стоит принять старое устройство, находящееся в рабочем состоянии. Если такового нет, выходом станет приобретение недорогой модели, подходящей по производительности и размерам.

Изготовление кухонной вытяжки активного типа начинается со сборки корпуса. Для начала собирается нижняя рама, на которой установлен двигатель и вытяжная решетка. Далее, изготавливаются основные элементы каркаса, которые крепятся к основе. Самодельная кухонная вытяжка может быть любой желаемой формы, поэтому комплектующие изготавливаются в зависимости от личных предпочтений. Здесь важно учитывать один момент: внутри каркаса должна размещаться труба воздуховода.

Детали для отделки воздухоочистителя изготовляются из листа фанеры. Далее, они последовательно приклеиваются к каркасу. После полного высыхания клея поверхность фанеры шлифуется и шпатлюется.

Вытяжка должна быть максимально полезной

Заключительным этапом изготовления декоративной вытяжки для кухни активного типа является процесс ее художественного оформления. В зависимости от предпочтений воздухоочиститель может быть окрашен, покрыт лаком либо облицован иными материалами.

Готовое устройство необходимо подключить к вентиляционной системе здания. Для этого воздухоочиститель монтируется при помощи крепежных элементов, после чего к нему подключается воздуховод. При необходимости его также можно скрыть в декоративном коробе.

Придерживаясь изложенных рекомендаций, сделать вытяжку на кухне в квартире либо частном доме не сложнее, чем прикрепить приобретенное устройство. Кроме того, этот вариант позволит изготовить изделие, подходящее под стиль и характер интерьера. Теперь вы знаете, как сделать вытяжку на кухне.

Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

24 августа 2017

Подготовительные работы

Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки

Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Советы по установке вытяжки

Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Станьте нашим автором

Вентиляция на кухне своими руками

Требования к вентиляции кухни и проверка ее работы

Виды вентиляции

Воздухообмен в многоквартирных домах осуществляется тремя способами:

Естественный предполагает использование тяги, которую создает перепад давления в вентиляционных шахтах. Действие его описано выше.
Комбинированный использует либо принудительную подачу воздуха и естественный выход его через шахту, либо приток воздуха через окна, форточки, щели и отток с помощью вентиляторов, встроенных в отверстия для вытяжки.
Принудительная система предполагает установку вентиляторов обоих типов – приточных и вытяжных. Эта вентиляция может быть автономной и централизованной.

Система вентиляции на кухне

перемножаем площадь кухни и высоту потолка;
полученное число умножаем на 12;
к полученной цифре добавим 30%, или просто умножим на 1,3;
в результате получится примерная мощность вытяжки.

Как выбрать вытяжку?

Теперь идем выбирать вытяжку. По способу монтажа вытяжки делятся на:

Встраиваемые. Как видно из названия, вытяжка встраивается в кухонную мебель, снаружи остается только решетка. Такой вид легко вписывается в дизайн любой кухни.
Настенные. Крепятся к стене над плитой. Вытяжки этого типа появились самыми первыми, и до сих пор пользуются большим спросом и выпускаются в огромном ассортименте.
Островные. Подвешиваются к потолку и больше всего подходят для кухонь с островком.
Подвесные. Крепятся между настенным шкафом и плитой.

Также вытяжки можно разделить по принципу работы. Проточные выводят загрязненный воздух в шахту, а циркуляционные не подключают к системе воздуховодов, они очищают воздух специальными фильтрами. Наиболее эффективными считаются проточные вытяжки.

Монтаж вентиляции на кухне

Установка приточного клапана

Подключение вытяжного вентилятора

Подключение вытяжки на кухне к вентиляции

Для этого нужно установить вытяжку и подключить ее к вентиляционной шахте дома и к электрической сети.

Монтаж вытяжки несложен. Подробное его описание обязательно присутствует в инструкции. Расстояние от газовой плиты до вытяжки должно быть не менее 90 см, от электроплиты – 70 см. Далее нужно подсоединить вытяжку к воздуховоду. Он может быть пластиковым или гофрированным металлическим. Последний лучше убрать в специальный короб. Тогда дизайн кухни не пострадает.

Вентиляция на кухне в частном доме

потолки не менее 2,2 метра в высоту;
не менее одного окна с открывающейся форточкой;
вертикальный вытяжной канал.

Источники:
http://vseme.ru/kuhnya/vytyazhka-svoimi-rukami
http://roomplan.ru/sovety/ventilyaciya-na-kuhne/
http://diy.obi.ru/articles/vityajka-dlya-kyhni-svoimi-rykami-chertej-materiali-montaj-vityajki-19827/
http://obzorkuhni.ru/technique/kak-sdelat-vytyazhku-na-kuxne-svoimi-rukami-sovety-mastera/
http://diy.obi.ru/articles/vityajka-dlya-kyhni-svoimi-rykami-chertej-materiali-montaj-vityajki-19827/
http://roomplan.ru/sovety/ventilyaciya-na-kuhne/
http://sovet-ingenera.com/vent/montazh/podklyuchenie-vytyazhki-na-kuxne-k-ventilyacii.html

Как сделать вытяжку для газовой плиты на кухне своими руками

Нужна ли принудительная вентиляция в частном доме и как ее установить — рассказываем.

Вентиляция в загородном коттедже:

Технические нормативы

Принудительные системы

Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.

Технические нормативы

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60. 13330.2012:

не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;
нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м³, в санузле и нежилых комнатах — от 25 м³ в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

Как правильно сделать вытяжку в частном доме

Вентиляционные системы бывают двух видов:

естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;
принудительная — поток приводится в движение вращающимися лопастями.

Для садовых построек

Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.

Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.

Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.

Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.

Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.

Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.

Для жилых зданий

Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.

В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м² на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где

S — площадь комнаты;
H — высота потолков;
N — кратность.

Возьмем для примера спальню 18 м². Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м³/час. Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.

Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе: S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.

Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.

Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.

Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.

Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.

Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.

Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где

S — площадь помещения
H — его высота.

Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.

Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.

Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.

В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.

></li>

Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.

На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.

Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.

Материал подготовил: Артем Филимонов

Поделиться ссылкойРоссия, Московская область, Москва+79041000555

Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Вытяжка на кухне своими руками

Несмотря на тот факт, что сейчас в продаже имеется огромное количество моделей вытяжек по самым разным ценам, далеко не все хозяева готовы приобрести данный агрегат. Очень часть людей останавливает необходимость правильно установить вытяжку в домашних условиях. Конечно, лучше всего для этой цели вызвать на дом мастера-ремонтника, который справится с этой работой в считанное время, но его работа может обойтись недешево, а вытяжку на самом деле способен установить практически каждый человек самостоятельно и без помощи мастера.

Еще одна проблема, с которой сталкиваются многие домовладельцы, это то, что вытяжка может не подходить по габаритам для той или иной кухни или плиты, она может быть слишком громоздкой и вызывать неудобства при готовке. Многие умельцы нашли выход из этой ситуации, они просто стали делать вытяжку на кухне своими руками, это не только просто, но и позволяет значительно сэкономить, ведь самодельная вытяжка обойдется намного дешевле, чем покупка магазинной, к тому при правильном подходе выглядеть она будет не хуже, а может и лучше дорогой.

Есть пара способов изготовления вытяжки на кухне своими руками, o них поговорим подробнее, сначала нужно разобраться в схеме работы прибора и его типах.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка – прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома, перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок.

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Пожалуй, можно упомянуть еще один простой вариант создания такого прибора, который не пользуется такой уж популярностью. Если у вас дома над плитой или варочной поверхностью есть кухонный шкафчик, то вытяжку можно сделать прямо в нем. Достаточно внутри шкафчика установить гофротрубу и электровентилятор, они будут работать по тому же принципу. Но у данной «вытяжки» есть ряд недостатков. Во-первых, выглядит такой прибор не очень эстетично, а во-вторых, шкаф над варочной поверхностью есть далеко не у всех.

Лучше пойти более сложным и в то же время более продуктивным путем, а именно изготовить вытяжку на кухне своими руками из гипсокартона. Это потребует чуть больше времени и сил, но и результат будет впечатляющим.

Для изготовления своими руками куполообразной вытяжки на кухне пассивного типа вам понадобятся:

гипсокартон (лучше брать влагостойкий, это важно, он будет основным материалом, с помощью которого будут изготовлены короб для воздуховода и непосредственно сам купол)
обычный профиль из оцинкованного металла (нужен для купола и каркаса короба)
уголок (для оформления углов в вытяжке)
простая гофрированная труба (нужна для воздуховода)
различные крепежные элементы
обыкновенная краска или шпатлевка (для отделки купола)
любой изоляционный материал (нужен для обертывания гофротрубы)

Есть еще и ряд инструментов, который понадобится для работы непосредственно с гипсокартоном, он есть у всех, кто раньше занимался подобной работой:

перфоратор
шуруповерт
специальные ножницы для металла
уровень и рулетка ( в идеале уровень должен быть лазерный)
обычные кисти и шпатели

При наличии всего перечисленного можно приступать к работе.

Изготовление вытяжки на кухне своими руками из гипсокартона

Для начала нужно разметить помещение кухни, не стоит забывать o том, что нужно дополнительное место для воздуховода, впоследствии он будет скрыт в коробе вытяжки. Стоит обратить внимание на то, где у вас на кухне находится вентиляционное отверстие, от этого зависит, где будет расположен воздуховод, он может быть симметричен коробу или же располагаться в стороне, нужно это учесть. Если в будущем вы планируете устанавливать гипсокартонный потолок, то на этом этапе часть воздуховода можно не убирать, позже он будет скрыт под обшивкой потолка.

Когда этот этап завершен, можно приступать к изготовлению каркаса для кухонной вытяжки.

На стену крепим обычный профиль из оцинкованного металла, уровень при этом должен отмечать нижнюю часть поверхности короба. Для крепления профиля нужно использовать анкера
На уже нанесенной разметке на потолке устанавливаем наш стартовый профиль. Если короб в будущем будет изогнутым, то над креплением его нужно надрезать и изогнуть в нужном нам направлении
От первого профиля устанавливаем вниз несколько вертикальных, крепим их к первому профилю с помощью саморезов устанавливаем на уже получившиеся подвесы еще один профиль, тем самым завершаем формирование непосредственно каркаса
На нижнюю часть ставим поперечные планки, позже эти планки будут обшиты

После всех этих манипуляций короб готов, теперь можно приступить к непосредственному изготовлению корпуса вытяжки:

Из стартового профиля необходимо изготовить нижнюю раму для будущей вытяжке, закрепить ее на стенах кухни, при этом раму в идеале нужно крепить в нише, если ее нет, то боковые части нужно будет дополнительно крепить к самой конструкции
Теперь из основного профиля нужно изготовить элементы, соединить с нижней рамой
Далее нужно придать жесткость всей конструкции, следует усилить боковые части перемычками из профиля

Основная часть работы сделана, нужно только соединить короб воздуховода и вентиляционное отверстие, не забудьте предварительно проверить наличие тяги в системе. Если не хотите, чтобы в процессе работы воздуховод шумел, его нужно обшить любым звукоизоляционным материалом, например, ватином.

Остался завершающий этап, а именно обшивка нашей будущей вытяжки гипсокартоном. Для этого нужно:

Короб воздуховоды и сам каркас обшиваем гипсокартоном
Улы вытяжки защищаем уголком
Всю полученную конструкцию нужно шпатлевать, при помощи шпатлевки мы придаем вытяжке более эстетичный внешний вид и маскируем стыки листов и места крепления

Осталось только покрасить вытяжку в любой понравившийся цвет или же отделать любым удобным способом, например, маленькой декоративной плиткой</li></ol>

После всех манипуляций вытяжка готова. Стоит отметить, что при желании можно сделать вытяжку активного типа, для этого достаточно на входе в воздуховод внутри корпуса установить электровентилятор и подключить его к сети. Главным достоинством данного метода является то, что можно сделать вытяжку абсолютно любой конструкции и размера.

Изготовление кухонной вытяжки своими руками из фанеры

Есть еще один вариант самостоятельного изготовления вытяжки для дома, в этом случае получится сделать именно активный вариант, то есть вытяжку с электровентилятором. Но этот способ для многих может оказаться более затратным, так как в первую очередь понадобится уже существующая покупная вытяжка в рабочем состоянии.

Если у вас как раз есть такая, или же этот способ кажется вам просто более удобным, то этот вариант для вас. Также можно приобрести уже устаревшую, но рабочую модель, или же приобрести самую недорогую новую.

Этапы по изготовлению активной вытяжки из фанеры:

На основе старой вытяжки делаем базу, а именно нижнюю раму с вытяжной решеткой и двигателем. Стоит отметить, что на данном этапе конструкция скорее всего будет выглядеть не лучшим образом, но не стоит беспокоиться, так как позже все это будет скрыто
На уже полученную базу нужно установить элементы каркаса, изготовить их нужно предварительно из фигурных планок. Стоит отметить, что форма самого каркаса может быть абсолютно произвольной по желанию, нужно только учесть, что внутри купола будет размещен воздуховод
Из тонких фанерных листов вырезаем наши стенки нашего купола для будущей вытяжки и оклеиваем ими весь каркас. Рекомендовано для более точного и аккуратного склеивания использовать специальные струбцины, лучше выбирать струбцины из резины или пластмассы
Далее нужно дождаться момента, когда клей полностью высохнет и полимеризуется
После этого шлифуем купол из фанеры, обязательно обрабатываем его шпатлевкой
Можно окрасить вытяжку в любой понравившийся нам цвет или украсить любым другим интересующим способом
Осталось закрепить полученную вытяжку на стене, в идеале должны остаться крепления от старой вытяжки, соединить ее с воздуховодом и при желании замаскировать место крепления

Видео — вытяжка на кухне своими руками

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это. К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное
Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности
Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Кухонные вытяжки бывают проточными, рециркуляционными и комбинированными. Проточные устройства – самые распространенные за счет бюджетного обслуживания и низкого ценового сегмента. Но установить их удается не везде. Если на кухне забита вентиляционная шахта или отсутствует воздуховод, вытяжной агрегат установить очень сложно. Для выведения воздуха наружу в стену монтируют приточный клапан, а затем всю систему.

Подробнее об установке вытяжки через стену для кухни в частном доме – далее.

Содержание

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

На заметку. Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Обратите внимание! Чем меньше поворотов будет совершать воздушный поток на пути к выходу, тем эффективнее будет работать вся система. Не планируйте установку плиты слишком далеко от вентиляционного отверстия.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

убирают кухонную утварь, текстиль и предметы декора;
накрывают мебель и технику;
застилают плотной тканью пол в районе монтажа;
освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

На заметку. В кухне с высокими потолками даже самая скромная вытяжка окажется привлекательным предметом интерьера.

По месту установки вытяжные агрегаты делятся на:

Островные – над плитой, расположенной в центре комнаты.
Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

К сведению. В идеале площадь вытяжного устройства должна на 50 мм превышать размер варочной панели с каждой стороны.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

На заметку. В канале лучше поместить два клапана – внутренний и наружный. Так между клапанами создается дополнительная воздушная прослойка, не дающая образовываться конденсату.

Обратный клапан для вытяжки изготавливают из:

ПВХ;
полипропилена;
полиуретана;
виниуретана;
пластика;
полиэтилена.

Клапаны из пластика просты в установке, имеют небольшой вес и доступны по цене. Чаще всего такие изделия используют в квартирах.

Важно! При нагревании до температуры выше 120°С пластик выделяет хлор, а при температуре +5°С теряет прочность и становится ломким.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

Высверливают отверстие в стене для установки станины.
Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
Крепят станину к стене и устанавливают перфоратор.
Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Монтаж вытяжки

Встраиваемые вытяжки крепят к обратной стороне днища подвесного шкафа или вместо него. Воздуховод маскируют в шкафу. В случае с вытяжкой купольного типа гофру прячут в специальный кожух, а сам агрегат крепят к стене.

На заметку. Если в области установки вытяжки проходят другие коммуникации, которые невозможно перенести (например, газовая труба или вентиляционный выступ), прибор крепят на расстоянии от стены при помощи сантехнических саморезов-шпилек, которые используют при установке раковин.

Снаружи стены систему клапанов герметизируют. Затем устанавливают утепленную трубу канала из оцинковки, к стене крепят при помощи хомутов и дюбелей. Устанавливают козырек. Обычно вывод трубы делают на крышу.

Когда герметизации систем клапанов приступают к установке воздуховода.

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Важно! Перед тем как затянуть хомут в нужном месте, соединение обрабатывают силиконовым герметиком.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
В стене высверливают отверстия и крепят подвесы.
Устанавливают элементы воздуховода.
Герметизируют стыки.
Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

Создание короба для маскировки воздуховодов

Для изготовления короба существует два материала – пластик и гипсокартон.

Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

Внимание! Перед тем как замаскировать гофру воздуховода, систему проверяют на наличие протечек.

Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

Приточный клапан нужен для пополнения запасов воздуха, который выводится при работе вытяжной системы. Клапан может быть автономным (стеновым) или дополнительным (оконным).

В процессе установки:

Разбирают клапан.
Выполняют разметку контура на стене.
Просверливают отверстие и вставляют гильзу.
Помещают обмотанную изоляцией трубку клапана в отверстие.
На дюбели прикрепляют корпус.

Далее устанавливают фильтры и проверяют работу заслонки.

Заключение

Чтобы вытяжка на кухне в частном доме через стену работала максимально эффективно, выбирать и устанавливать прибор нужно в соответствии с требованиями к шумности оборудования и его размещению. Сначала выбирают воздухоочиститель и подготавливают материалы, затем проделывают отверстие для воздуховода и монтируют конструкцию. Чтобы не было протечек, все стыки обрабатывают силиконовым герметиком.

Уютная кухня ассоциируется с приятным ароматом готовящегося ужина. Но когда подобный запах распространяется по всей квартире, это уже превращается в проблему. Пригоревшая пища, пар от варочной плиты, запотевшие окна или смешанный аромат готовых блюд и полуфабрикатов – все это должно куда-то деваться и хорошо, если не в жилые комнаты. И хотя все многоэтажные дома оснащаются центральной вентиляцией, не всегда ее достаточно.

Как сделать вытяжку на кухне в квартире, каковы критерии выбора оборудования и насколько сложен самостоятельный монтаж таких приборов? Ответы на эти и другие вопросы на тему кухонных вытяжных систем – далее.

Содержание

Функции кухонной вытяжки

Воздух на кухне во время приготовления пищи должен регулярно обновляться и очищаться от вредных компонентов, которые образуются в результате термической обработки продуктов. Зачастую этому способствует открытое окно и центральная вентиляция, но его не всегда бывает достаточно. В таких случаях на помощь приходит вытяжка.

Основные функции прибора:

очистка воздуха от вредных примесей;
защита мебели и отделки от жира и копоти;
устранение дыма, образующегося во время готовки;
предотвращение распространения запахов по квартире;
удаление испарений от плиты.

К тому же вытяжная система на кухне выступает в роли не только функционального прибора, но и декоративного предмета интерьера.

Нормы и требования к вентиляции на кухне в квартире

Мощность вытяжки – основной критерий выбора агрегата. Именно от нее зависит правильность работы устройства и его энергопотребление в дальнейшем. Измеряется этот параметр в м3/ч.

Норматив воздухообмена по вытяжной системе СНиП – 60-90 м3/ч. Стандарт трубы для воздуховода – 130х130 мм с пропускной способностью 150-180 м3/ч. Соответственно, чем больше диаметр воздуховода, тем мощнее должна быть вытяжка.

Важно! Расстояние, на котором вытяжка должна находиться от плиты, согласно нормам – 750-850 мм от газовой печи и – 650-750 мм от электрической. Если устанавливается наклонный агрегат, то его высота крепления ниже и составляет 350-650 мм.

Сечение воздуховода бывает круглым, прямоугольным или квадратным. Оптимальный размер – 130х130 мм. Сам воздуховод может быть выполнен из пластиковой трубы или фольгированной гофры.

К сведению. В соответствии с СанПиН уровень шума от кухонной вытяжки не должен превышать 710-80 дБ. Чем мощнее агрегат, тем больше шума он производит.

Особенности выбора

При выборе кухонной вытяжной системы следует обратить внимание на габариты своего помещения и мощность агрегата: они должны быть сопоставимы.

Таблица оптимальной производительности вытяжки для кухонь разных площадей:

Высота потолка 2,5 м	Высота потолка 2,7 м	Высота потолка 3 м	Высота потолка 3,2 м	Высота потолка3,5 м
Площадь кухни 6 м2	234 м3/ч	253 м3/ч	281 м3/ч	300 м3/ч	328 м3/ч
Площадь кухни 7 м2	273 м3/ч	295 м3/ч	328 м3/ч	349 м3/ч	382 м3/ч
Площадь кухни 8 м2	312 м3/ч	337 м3/ч	374 м3/ч	399 м3/ч	437 м3/ч
Площадь кухни 9 м2	351 м3/ч	379 м3/ч	421 м3/ч	449 м3/ч	491 м3/ч
Площадь кухни 10 м2	390 м3/ч	421 м3/ч	468 м3/ч	499 м3/ч	546 м3/ч

На заметку. Если включать вентилятор на малую или среднюю скорость, работа вытяжной системы будет намного продуктивнее.

Также на выбор вытяжки по типу конструкции влияет расстояние от центрального вентиляционного канала до места установки агрегата. Диаметр гофры должен соответствовать мощности прибора. В противном случае покупка слишком мощной вытяжки будет неоправданной: агрегат не будет справляться с возлагаемой на него нагрузкой.

Эффективность вытяжки напрямую зависит от сечения вентиляционного канала. Если не учесть этот фактор при установке агрегата, устройство будет расходовать много энергии, но производительность его будет снижена.

К сведению. Покупка вытяжной системы с высоким коэффициентом производительности для маленькой кухни будет бессмысленна. Слишком мощная вытяжка будет слишком шумной. Поэтому если нет необходимости в очистке воздуха на просторной кухне, лучше обойтись более компактным агрегатом.

Монтаж вытяжки на кухне начинается с этапа подготовки, которая заключается в установке вентканала. Чтобы вытяжка нормально работала и справлялась со своей задачей беспрепятственно, отвод лучше сделать прямым, минуя центральную систему вентиляции (то есть вывести воздуховод прямо на улицу). Для этого прокладывается канал минимальной длины, оптимально подойдет труба круглого сечения с одним-двумя поворотами.

Чтобы канал не протекал и не промерзал, устанавливают обратные клапаны. Перед монтажом вытяжного агрегата следует определиться с точным его расположением.

Размер и размещение

При выборе и установке вытяжки учитывается тип плиты, место ее монтажа, количество конфорок и размер комнаты.

На заметку. В комнате с высокими потолками даже небольшая вытяжка будет отличным элементом интерьера.

По способу установки вытяжки бывают настенными, угловыми и островными:

При первом варианте купол прилегает к стене, находясь при этом над плитой.
Угловой вариант подразумевает крепление агрегата в углу. Способ значительно экономит пространство и делает доступнее варочную поверхность.
Последняя разновидность устанавливается над кухонным островом, если на нем размещена плита. Такой вариант возможен при наличии просторной кухни.

По форме вытяжки бывают плоскими, купольными и наклонными. Размер агрегата не должен быть меньше площади варочной поверхности. Идеальный вариант, когда вытяжка выступает над плитой со всех сторон на 50 мм.

Важно! При выборе размера вытяжки, а также определяясь с высотой ее расположения, учитывайте, что она не должна мешать пользоваться плитой.

Стоимость вытяжки зависит от мощности агрегата, его способа крепления и наличия дополнительных функций на примере таймера, часов, подсветки и т.д.

Контактное соединение для электропитания вытяжки устанавливают над ближайшим верхним модулем или внутри него. Нередко можно увидеть розетку в маскирующем воздуховод чехле. Она должна быть установлена на высоте примерно 180-190 см.

Выбор материала для вентканала

Монтаж воздуховода для кухонной вытяжки своими руками начинается с выбора материала. Специалисты рекомендуют обратить внимание на трубу круглой формы из оцинкованной стали. Оцинковка отлично подходит как для внутристенного канала, так и для обустройства воздуховода скрытого типа.

Утепляют стальную трубу любыми материалами. Главное требование к утеплителю – влагостойкость. Чаще всего для этих целей используют пенофол. С наружной стороны устанавливают зонтик, защищающий вентканал от осадков.

На заметку. Чтобы в вентканале не образовался конденсат, рекомендуется использовать минимум два клапана – внутренний и наружный.

Для устройства внутреннего вентиляционного канала чаще всего используют:

ПВХ;
полиэтилен;
полипропилен;
полиуретан.

Пластиковые трубы доступны, имеют малый вес и легко монтируются. Обратите внимание, что при нагреве до температуры выше 120 градусов пластик выделяет хлор.

Важно! В холодном помещении (от +5 и ниже) ПВХ становится ломким, теряя свою прочность. Поэтому многие предпочитают пластику изделия из полиэтилена.

Армированный виниуретан со стальными вставками считается самым прочным материалом. Он гибок, устойчив к механическим воздействиям и не боится повреждений.

Чтобы точно знать, где расположить канал, составьте проект с размерами на листе бумаги. Затем перенесите метки для отверстия с чертежа на стену, сделайте точную разметку.

Наличие точной схемы монтажа во многом упростит работу.

Рассмотрим подготовку отверстия для вентканала на примере стены панельного дома. Сверлим отверстие в стене и забиваем дюбель для крепления станины. Закручиваем шпильку и закрепляем основание. После контрольных замеров крепим водосток из фольги для охлаждающей жидкости сверлящей коронки.

Стену просверливаем в несколько этапов:

Проходим внутренний слой штукатурки, врезаемся в основную стену, затем вытаскиваем вырезанный бетон из коронки перфоратора.
Проходим несущую конструкцию, затем освобождаем коронку от бетона.
Просверливаем наружный слой стены, снимаем инструмент и демонтируем станину.

Остается только смонтировать трубу, собрать систему обратных клапанов и прикрепить вытяжку к стене.

Монтаж корпуса вытяжки и прокладка воздуховодов

Плоские вытяжки циркуляционного типа, оснащенные угольным фильтром, встраивают в шкафчик кухонного гарнитура или крепят к стене. Если монтаж агрегата затруднен из-за наличия газовой трубы или выступов в стене, используются шпильки. Они вкручиваются в стену так же, как и дюбели, но вытяжка крепится на нужном от стены расстоянии.

Важно! Если вытяжная система смонтирована правильно, в ней сохраняется достаточная тяга. Помните, что каждый наружный или внутренний поворот вентканала крадет 10% мощности у агрегата.

Наружный обратный клапан после установки герметизируют. Затем вставляют уже утепленную стальную трубу вентканала в отверстие в стене. Внутри трубу герметизируют и крепят на 4 дюбеля квадратным элементом.

Далее монтируют внутреннюю часть воздуховода:

Делается разметка.
Высверливаются отверстия в потолке или стене, крепятся подвесы.
Фиксируются элементы конструкции.
Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Скрыть неприглядные коммуникации поможет пластиковый, деревянный или гипсокартонный «чехол». Пластик монтируется над навесными шкафами или под самым потолком. Материал имеет нормальную жесткость, малый вес и достаточно просто монтируется.

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

Важно! Перед тем, как скрыть воздуховод коробом, не забудьте проверить его на вероятность протекания.

В большинстве случаев воздуховоды скрываются именно гипсокартонным коробом. Рассмотрим пошагово процесс его монтажа:

Делаем разметку.
Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
Крепим профиль при помощи саморезов.
Углы вытяжного канала закрываем под металлический уголок.
Соединяем конструкцию поперечными рейками.
Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Если вы решили встроить в гипсокартонный короб софиты, об этом стоит позаботиться еще на этапе крепления ГКЛ. Под патроны вырезают отверстия, проводят коммуникации, систему проверяют на работоспособность и только потом короб полностью зашивают.

Подключение вытяжки к вентиляции и электропитанию

В каждой современной постройке должен быть контур заземления и соответствующие розетки, но большинство домов далеки от идеала. И все же при наличии евророзеток, подсоединяя вытяжку, провод необходимо подключить к заземляющей клемме.

На заметку. В случае отсутствия на вытяжке разъема под заземление, его создают самостоятельно. Для этого посредством винта провод прикручивается к металлической части корпуса.

Если в комнате нет евророзетки, систему заземляют подключением к глухой нейтрали от электрического щита. В нем находят шину с готовым стержнем для подключения провода, добавляют к нему дополнительный заземляющий кабель и протягивают на кухню.

Сечение медного многожильного кабеля не должно быть менее 2,5 кв. мм. Новый провод накидывается поверх старого путем затягивания гайки с шайбой.

Только после подключения заземления можно включать вытяжку в розетку и начинать эксплуатацию агрегата.

Читайте также:
Все о кухонных фартуках из ламината.
Белые стулья в интерьере кухни.

Заключение

Вытяжка на кухне выполняет важную функцию. Она очищает воздух от вредных примесей, не допуская оседания копоти и жира на мебели и отделке стен и выполняет функции декоративного элемента. Прежде чем поставить вытяжку, важно соблюсти главное требование – соответствие нормам СанПиН в плане шумности и мощности агрегата.

Выбирают вытяжку исключительно по мощности и форм-фактору. Для малогабаритной кухни оптимальным выбором станет встраиваемая модель, в просторной комнате с островом шикарно будет выглядеть купольный вариант. Вентиляцию для вытяжки лучше всего монтировать сразу на улицу, канал зашить в короб, а при подключении агрегата не забыть о заземлении.

Монтаж вентиляции под кухонную вытяжку с подробной пошаговой инструкцией и наглядными примерами – далее на видеоролике:

Используемые источники:

https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/pravilnaya-ventilyaciya-kak-sdelat-vytyazhku-v-chastnom-dome-svoimi-rukami-41231
https://diz-kitchen.ru/%f0%9f%a4%a6%e2%80%8d%e2%99%82remont/kak-sdelat-vytyazhku-v-chastnom-dome.html
https://v-teplo.ru/vytyazhka-svoimi-rukami.html
https://rem.ninja/kuhnya/tehnika/vytyazhki-na-kuhne-cherez-stenu-v-chastnom-dome.html
https://rem.ninja/kuhnya/uhod/kak-pravilno-ustanovit-vytyazhku-na-kuhne-v-kvartire.html

пошаговая инструкция. Что необходимо знать, чтобы вентиляция работала эффективно?

Вытяжка на кухне – разновидность бытовой техники, которая устраняет там неприятные запахи, удаляет из воздуха продукты горения, жир и прочие частицы.

Часто при проведении ремонта и перепланировки кухни старая вытяжка уже не подходит по своим размерам или внешнему виду. В таком случае может помочь самодельная вытяжка, сделать которую по силам каждому.

Сколько приборов достаточно на кухне?

Они безопасны, приспосабливаются к вашему пространству и стилю и заботятся о вашем кармане. Познакомьтесь с нашими, духовки с микроволновой печью, микроволновой печью. Если вам также нравится здоровый образ жизни, есть кухня, которая позволяет вам готовить по вкусу и эффективно — это плюс. Изучите пространство, в котором вы рассчитываете. Если у вас есть необходимое, выберите устройства, которые имеют функции, например. Может дать вам возможность, которую вы ищете, и вписываться в небольшие пространства.

Что нужно знать перед работой

Перед тем, как приступать к разработке самодельной кухонной вытяжки, необходимо понимать, как именно функционирует такое устройство, просмотреть в сети фото готовых моделей, чтобы выбрать оптимальный для себя вариант.

Не все знают, что существуют такие типы устройств, что не просто вытягивают отработанный воздух, а перерабатывают его специальными фильтрами, выпуская его обратно в очищенном виде. Некоторые же модели просто выводят воздушную смесь из кухни через вентиляционную систему, к которой они присоединяются.

Но если ваша кухня средняя или большая, у вас нет проблем и облегчите вашу жизнь всем нашим ассортиментом. Они рассчитаны на долгие годы и очень энергоэффективны, поэтому избавитесь от чувства вины и не пропустите посудомоечную машину, хороший холодильник или микроволновую печь!

Вытяжные вытяжки имеют дизайн и технологию для приготовления пищи, не беспокоясь о дыме или запахах. Наши съемные, интегрируемые или традиционные островные декоративные вытяжки адаптируются ко всем пространствам и дизайнам. Откройте для себя огромный каталог мощных, тихих и низких вытяжных вытяжек, которые также будут впечатляющими на вашей кухне.

Поэтому первое, что нужно сделать перед тем, как разработать вытяжки своими руками – убедиться, что система вентиляции в доме работает исправно.

Если вентиляция будет загрязнена, сила тяги будет снижена или даже может вовсе отсутствовать. В результате этого вытяжка не сумеет выполнять своих функций. Поэтому перед началом всех работ важно провести очистку системы вывода воздушной смеси из кухни.

От 40 до 120 см в ширину, 44 мм в высоту и несколько отделок из нержавеющей стали или стекла, в Теке у нас есть вытяжка, которая вам больше всего подходит. Периметральная система всасывания, которая устраняет запахи дыма и корня и функцию рециркуляции, которая не требует дымохода. Модели с дистанционным управлением и моторизованным открытием, кто-нибудь дает больше? Они очень просты в чистке, с анти-отпечатками из нержавеющей стали, съемными фильтрами, которые вы можете мыть в посудомоечной машине и удерживать системы без отверстий, чтобы предотвратить накопление жиров.

Огромный диапазон размеров.
С программированием всасывания и автоматическим выключением.
Поэтому вам не нужно беспокоиться ни о чем, кроме кулинарии.
Вы едва заметите, если они работают, потому что они очень молчали.
Они имеют звукопоглощающие панели, которые уменьшают уровень шума и вибрации.

Вы найдете различные формы и размеры, которые идеально подходят для любого пространства, с эффектными дизайнами из нержавеющей стали или белого или черного стекла, которые влюбутся.

Когда на кухне используются пластиковые оконные конструкции высокой герметичности, следует установить на них специальные вентиляционные клапаны, иначе работа вытяжки будет отличаться низкой эффективностью.

Кухонная вытяжка своими руками может быть одной из двух разновидностей:

активная;
пассивная.

Модели пассивного типа удаляют воздушную смесь из помещения только благодаря восходящей тяге, поскольку в них нет никаких вентиляторов или электродвигателей. Вследствие этого, сделанная самостоятельно вытяжка подобной разновидности сможет работать только в случае, если вентиляция будет находиться в прекрасном состоянии.

Видео — монтаж кухонной вытяжки

В Теке вы найдете декоративный колокольчик, необходимый вашей кухне. Модели, которые позволяют вам расширить зону извлечения, когда вы действительно нуждаетесь в ней, и оставаться незаметным в остальное время. Кухня кухонной плиты является незаменимым продуктом для приготовления в хороших условиях. И поскольку каждый повар отличается от других, вытяжка поставляется во многих моделях: фильтровальная установка, вытяжка, угловой капюшон, центральный капот острова, а также декоративная стена капота, выдвижная капот и рабочая поверхность капота или вытяжка Наш каталог содержит более 500 наименований ведущих брендов в отрасли!

Активные вытяжки функционируют благодаря установленному электромотору. Подобные модели отличаются высокой эффективностью, однако потребляют немало электричества.

Необходимые материалы и используемые инструменты

Следующий этап процесса, результатом которого будет вытяжка для кухни своими руками – подготовка или приобретение всех требуемых инструментов вместе с материалами. Среди них:

Чтобы устранить неприятные запахи на кухне, ничего похожего на мощный и эффективный вытяжной шкаф. Хорошая кухонная вытяжка имеет значение. Это место никогда не должно позволять вставлять себя, кроме запахов, приправленных, приподнятых и приятных от хорошей кулинарии.

И, кроме того, можно сочетать функциональность с эстетикой, выбирая дизайнерские вытяжки самого красивого эффекта. Можно рассмотреть несколько моделей: например, центральный остров капота, который находится посреди кухни, открытой над вашими столешницами и другой кухонной мебелью. Этот тип кухни в американском стиле делает несчастье на данный момент, их открытие способствует встрече и праздничности.

листы гипсокартона, отличающегося повышенной стойкостью к воздействию влаги;
профили с оцинкованной поверхностью;
перфорированный уголок;
труба-гофра;
крепежные элементы;
изоляционный материал на гофру;
краска и шпаклевка, шпатель и кисти;
перфоратор и шуруповерт;
накладки для уголков.

Последовательность выполнения работ

Если ваша кухня более обычна, а ваше пространство меньше, то декоративный капот наверняка выполнит большинство ваших ожиданий. Всегда также дизайн и простой в использовании, он изобилует функциями очень приятно. Несколько электронных элементов управления обеспечивают контроль скорости всасывания, с функцией бустера для ускорения захвата нежелательных ароматов. Освещение также дает вашей плите немного больше видимости и дает вам больше контроля над вашей работой.

Наконец, очень важно отметить, что текущие модели позволяют значительно упростить замену смазочных фильтров. Изменение забитого или отнимающего много времени фильтра больше не является хором с современными капюшонами. Они совместимы с большинством устройств, продаваемых в этом отделе! Вы обязательно найдете устройство, которое может удовлетворить ваши ожидания и ваш бюджет.

После подготовки всех требуемых материалов вместе с инструментами, можно начинать выполнять необходимые работы. Первым их этапом является разметка будущего прибора и его воздуховода на стенах помещения. Самым простым вариантом будет случай, когда вентиляционное отверстие располагается прямо над варочной поверхностью. Если же оно где-то в стороне, необходимо также разработать короб для декорирования гофры.

Выбор конструкции или вытяжного шкафа вытяжки?

Нужен встроенный вытяжной шкаф с эффективными системами эвакуации и рециркуляции? Хотя основная функция капота заключается в аспирации, важно выбрать кухню для вытяжки, соответствующую стилю ее кухни: тогда нужно найти вытяжку с вытяжкой или вытяжку из нержавеющей стали. Цвет и стиль будут сильно различаться в зависимости от обстановки этой комнаты, например, серый или черный капюшон с современным оформлением идеально подходят для современной кухни. С другой стороны, если ваша кухня имеет классический, деревенский декор из дерева, мы рекомендуем классический, белый или цветной соответствующий шкаф.

В случае отделки кухонного потолка гипсокартоном, воздуховод можно будет частично задекорировать им.

На следующем этапе требуется сделать каркас для размещения воздуховода с использованием металлических оцинкованных профилей. Монтируют их там, где в будущем пройдет воздуховод, используя анкера. Если труба не будет прямой, профиль нужно будет устанавливать с изгибами в требуемых местах. Начальный профиль – стартовый – устанавливают вниз несколькими частями, закрепляя их саморезами.

Из чего состоит самодельная вытяжка для кухни

Боковые горшки и сковородки, а не высота. Ушли неприятные запахи и невыносимый шум вытяжного колпака, бесшумный вытяжной капюшон останется незамеченным при эффективном функционировании. Если вы не поддерживаете шум, излучаемый двигателем данного устройства, мы рекомендуем вам приобрести модель, которая не превышает 30 децибел.

Независимо от того, оснащен ли он металлическими фильтрами или угольными фильтрами, вытяжка оснащена высокопроизводительной системой вытяжки. Перед покупкой ознакомьтесь с информацией, имеющейся на наших листах продукции. Имеется много информации. Мы указываем точные размеры, а также мощность этого устройства. Указывается количество скоростей. Вы сможете отрегулировать скорость эвакуации, в соответствии с вашей готовкой, при низком огне или устойчивом. Вы также найдете уровень звука и энергетический класс.

Следующий этап – окончание обустройства короба из гипсокартона. Для этого на уже готовые части устанавливается вторая панель. По завершении разработки нижней части поверх нее устанавливаются поперечные планки, позже они будут обшиты листами гипсокартона.

На четвертом этапе нужно сделать корпус будущей вытяжки. Над плитой устанавливается на стену нижняя часть вытяжного устройства, сделанная из профиля. Задача при этом будет существенно облегчена тогда, когда для прибора предусматривается наличие ниши. Если же ее нет, то нижняя сторона вытяжки к коробу также должна быть прикреплена и с боков. Основные составляющие вытяжки делаются из профиля, прикрепляя их к нижней части. Для придания конструкции большей жесткости ее можно усилить перемычками, которые тоже делаются из профиля.

Наш гид по покупке также в вашем распоряжении, чтобы сообщить вам о важных моментах. В дополнение к упомянутому выше объему вы также должны учитывать тип эвакуации. Наиболее эффективным является внешнее извлечение. Масляные пары, водяные пары и неприятные запахи отправляются на улицу через воздуховод. Если вы не можете просверлить стену, чтобы установить эту модель капота, мы рекомендуем использовать устройство рециркуляции. Эти модели имеют угольный фильтр, который вы должны будете заменять каждые шесть месяцев, чтобы гарантировать его эффективность!

Чтобы при работе вытяжки не было лишнего шума, трубу необходимо обернуть качественным звукоизоляционным материалом.

Последний этап – отделка устройства. Чтобы сделать это, корпус вытяжки и короб с воздуховодом обшивают листами гипсокартона. Далее на него наносят слой шпаклевки, которая скроет швы между листами и крепежные элементы. После этого остается только покрасить вытяжку и короб, также вместо этого их можно и задекорировать.

Чтобы помочь вам в покупке, ознакомьтесь с отзывами наших клиентов. После заказа своих вытяжных шкафов из нашего интернет-магазина они беспристрастно оценили эти блоки фильтрации, учитывая такие разные моменты, как установка, простота использования, мощность освещения, Уровень звука или эффективность устройства.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Высококачественные, надежные и высокопроизводительные вытяжки доступны: непревзойденные бренды по непревзойденным ценам, вам нужно только наслаждаться! Смазочные фильтры — очень важная часть функциональности вытяжного колпака, но чаще всего мы не думаем об этом. Ни при покупке капюшона, ни при его установке дома.

Подобная разновидность конструкции подходит и для пассивного, и для активного вытяжного устройства. Во втором случае внутрь корпуса устройства нужно также установить электрический двигатель, подсоединенный к розетке с заземлением. Он будет создавать сильную тягу, которая быстро выведет из кухни отработанный воздух.

Особенности разработки каркаса

Тем не менее, важно, чтобы жировые фильтры были чистыми: для поддержания эффективности вытяжки важно регулярное техническое обслуживание. Вы также должны знать, что существует опасность возгорания в случае смазки в фильтре. Некоторые домашние пожары вызваны вытяжными колпаками — одна из главных причин — отсутствие обслуживания фильтров.

Установка вытяжки на кухне своими руками

Для поддержания ваших металлических смазочных фильтров вы можете либо мыть их вручную, как это предписывают некоторые производители капота, либо помещать их в посудомоечную машину, которая намного эффективнее. Поместите их в нижний отсек посудомоечной машины и запустите машину на уровне 65 градусов, чтобы растворить консистентную смазку. Желательно, чтобы вы только помещали фильтры в машину, иначе — принять более зеленый жест — поместите их, например, в слегка загрязненные очки.

Чтобы сделать внешний вид готового устройства привлекательным, потребуется выполнить такие работы.

Собрать основной корпус прибора, установив на его нижнюю часть решетку и при необходимости – электромотор. Если на начальных этапах работы конструкция выглядит не совсем привлекательно – не стоит переживать – обшивка качественно скроет любые неровности.

Принцип действия вытяжки

Металлический смазочный фильтр относительно дорог, но при регулярном техобслуживании его срок службы согласован. Внимание, капюшон в более низком ценовом диапазоне может вместо металлического фильтра иметь фильтр из синтетического волокна. Последнее должно быть заменено на регулярной основе: его нужно помнить, делать и принимать повторяющиеся затраты.

Угольные фильтры предназначены только для «перерабатывающих» вытяжек. Если у вас нет выхлопной трубы, вы не можете установить ее из вытяжного шкафа или вентиляционного отверстия. Альтернативой этому типу капота является система рециркуляции, которая возвращает атмосферный воздух и отфильтрованный воздух в кухню.

Далее к основанию прикрепляется каркас, его форму каждый выбирает самостоятельно в зависимости от собственных предпочтений. Главное – внутри должна быть размещена труба воздуховода. При этом можно просмотреть готовые идеи на фото из сети или же сделать все самостоятельно.

Из выбранного материала вырезаются отделочные детали, которыми обклеивается каркас. После высыхания клея поверхность материала шлифуется, на него наносится слой шпаклевки. После ее высыхания остается только покрасить готовую вытяжку, сделанную своими руками, в нужный цвет.

Как и в вытяжном шкафу, алюминиевый фильтр используется для удаления некоторых смазок. Чтобы удалить запахи с капюшоном, смонтированным в процессе утилизации, есть угольный фильтр, который необходимо менять каждые 2-6 месяцев. Но после 10 хорошо приготовленных блюд эффективность угольного фильтра уменьшилась вдвое. Большой недостаток: практически все пользователи забывают менять угольный фильтр из-за его цены, и это редко является приоритетом в повседневной жизни — капот переработки становится все менее и менее эффективным на всех уровнях.

Имейте в виду, что для удаления паров утилизирующий капюшон бесполезен!
Частота зависит от типа готовых блюд и частоты, с которой вы готовите.

Внимание: большинство вытяжных шкафов можно установить как в режиме эвакуации, так и в режиме рециркуляции.

Сделав все правильно, вы сделаете своими руками качественную и функциональную вытяжку, которая не только будет замечательно справляться со своими обязанностями, но также и иметь привлекательный внешний вид.

Таким образом, процесс разработки вытяжки своими руками не подразумевает ничего сложного, так что сделать ее самостоятельно по силам каждому. В результате этого получиться функциональное вытяжное устройство, которое будет отличаться полностью оригинальным внешним видом.

Что необходимо знать, чтобы вентиляция работала эффективно?

Следует отметить, что некоторые производители предварительно собирают угольный фильтр. Это означает, что вы должны удалить его в случае сборки для извлечения. Мы видели несколько случаев, когда потребитель, жалующийся на слабую эвакуацию капота, понимает, что это связано с наличием предварительно собранного угольного фильтра, о котором они не знали. Если капот вращается с угольным фильтром, который становится все более смазанным, он также может влиять на срок службы двигателя как в режиме экстракции, так и в режиме рециркуляции.

Довольно часто в ходе переоборудования кухни мы сталкиваемся с проблемой: кухонная вытяжка либо не подходит по габаритам к нашему к гарнитуру, либо совершенно не вписывается в дизайн кухни. Выходом в такой ситуации может стать самодельная вытяжка для кухни – и пусть ее создание потребует от нас значительно больше времени, чем установка фабричной вытяжки, зато в результате мы получим устройство, идеально удовлетворяющее всем нашим требованиям!

В этой статье мы расскажем, как самому сделать вытяжку на кухне, и приведем две достаточно подробные инструкции для самостоятельного изготовления.

Общие сведения о вытяжках для кухни

Прежде чем перейти к рассмотрению предлагаемых вариантов изготовления устройств для удаления из кухни «отработанного» воздуха, необходимо разобраться с самим принципом работы вытяжки.

Как понятно из названия, кухонная вытяжка с усилием «вытягивает» из кухни – а точнее, из пространства над плитой – горячий загрязненный воздух, а затем — удаляет его из помещения.

Как правило, воздух удаляется в вентиляционные ходы здания – вот почему, покупая или изготавливая вытяжку, необходимо в первую очередь озаботиться надлежащим состоянием вентиляции дома. Если в системе отсутствует тяга (а такое бывает, когда вентиляцию давно не чистили), то эффективность работы вытяжки будет крайне низкой.

Чтобы воздух удалялся максимально эффективно, необходимо наряду с исправной вентиляцией обеспечить его достаточный приток в помещение.

Обратите внимание!
Если у вас установлены металлопластиковые окна с высоким уровнем герметичности, вы можете наблюдать некоторые проблемы в работе вытяжки – потому специалисты рекомендуют, либо использовать функцию микропроветривания, либо же устанавливать на окна приточные вентиляционные клапаны.

Современный рынок бытовой техники предлагает нам множество моделей вытяжек, но по большому счету их можно разделить на две большие группы:

Пассивные – вытяжки купольного типа, которые удаляют воздух исключительно за счет восходящей тяги. Внутри этих устройств отсутствуют электромоторы и вентиляторы, но работать такая вытяжка будет только при условии хорошего состояния вентиляционных ходов здания или высокой вентиляционной трубы.
Активные – вытяжки, работу которых обеспечивает установленный внутри электродвигатель. Такие устройства работают более стабильно, однако потребляют достаточно много электроэнергии.

Вы можете сделать своими руками. При этом итоговая цена нового устройства будет намного ниже, чем у купленного в магазине, и тем более – чем у, изготовленного на заказ.

Ниже мы расскажем, как правильно сделать вытяжку на кухне, если вы хотите создать действительно индивидуальную модель!

Самодельная вытяжка из гипсокартона

Инструменты и материалы

Самый простой способ сделать вытяжку – это встроить в кухонный шкафчик, размещенный непосредственно над плитой или варочной поверхностью, гофротрубу с электровентилятором. Но такую вытяжку красивой не назовешь – а значит, мы пойдем другим, более сложным, но более продуктивным путем!

Чтобы изготовить купольную вытяжку пассивного типа нам понадобятся:

Влагостойкий гипсокартон — из него мы будем делать короб для размещения воздуховода и сам купол нашей вытяжки.
Профили из оцинкованного металла – для каркаса короба и купола.
Перфорированный металлический уголок для оформления углов нашей вытяжки.
Гофрированная труба – воздуховод.
Крепежные элементы.
Изоляционный материал для обертывания гфоротрубы.
Шпатлевка и краска для финишной отделки купола.

Набор инструментов, с помощью которого мы будем делать нашу вытяжку, знаком любому, кто хоть раз работал с гипсокартоном:

Перфоратор.
Шуруповерт.
Ножницы по металлу для подрезки профилей.
Рулетка и уровень (желательно лазерный).
Шпатели и кисти.

Когда все готово – можно приступать к работе.

Изготовление

Начинаем работы по изготовлению вытяжки с разметки помещения. Нам необходимо будет разместить на стене не только саму вытяжку, но и воздуховод, который мы для обеспечения эстетичности внешнего вида нашей кухни скроем в коробе из гипсокартона.

Проще всего разметка делается в том случае, если вентиляционное отверстие в кухне находится над самой плитой. Если же отверстие находится в стороне – необходимо разметить на стене положение короба для прокладки воздуховода.

Обратите внимание!
Если вы планируете делать на кухне подвесной гипсокартонный потолок, то часть воздуховода можно не скрывать, а пустить ее под обшивкой потолка.

Когда с размещением воздуховода определились – приступаем к изготовлению каркаса для него:

На стену по уровню, отмечающему нижнюю поверхность короба для воздуховода, крепим стартовый профиль из оцинкованного металла.
Для крепления профиля используем анкера с пластиковой гильзой 6 мм.
На потолок по нанесенной нами разметке крепим также стартовый профиль. Если короб для воздуховода мы планируем сделать криволинейным – надрезаем и изгибаем профиль перед креплением.
От стартового профиля вниз опускаем несколько вертикальных фрагментов основного профиля, прикрепляя их к стартовому профилю с помощью саморезов.

Завершаем формирования каркаса для короба, устанавливая на получившиеся подвесы еще одну панель стартового профиля.
На нижнюю часть получившегося профиля устанавливаем поперечные планки, которые затем будут обшиты гипсокартоном.

Более подробно изучить технику работы с гипсокартоном и профилем для него вы можете, просмотрев видео инструкции в интернете.

Изготовление корпуса вытяжки

Короб готов – пора переходить к изготовлению самой вытяжки:

Из стартового профиля делаем нижнюю раму нашей вытяжки, закрепляя ее на стенах кухни. Проще всего рама крепится, если мы в нише – в противном случае боковые части рамы необходимо будет дополнительно крепить к коробу.
Из основного профиля вырезаем элементы каркаса нашей будущей конструкции, и соединяем с их помощью короб с нижней рамой, как показано на фото.

Для придания конструкции жесткости усиливаем боковые поверхности вытяжки поперечными перемычками из профиля.

Каркас готов. Теперь осталось присоединить воздуховод из гофрированной трубы к вентиляционному отверстию – и можно обшивать купол гипсокартоном.

Чтобы в процессе работы вытяжки воздуховод не шумел – оборачиваем его ватином или другим звукоизоляционным материалом.

Совет!
Перед тем как сделать воздуховод для кухонной вытяжки и присоединить его к вентиляции – проверьте наличие тяги в системе.
Если ее нет, необходимо обратиться в эксплуатационные органы за чисткой вентиляционных каналов здания.

Отделка вытяжки

Отделку вытяжки производим так:

Короб для воздуховода и корпус вытяжки обшиваем гипсокартоном.
Углы защищаем металлическим перфорированным уголком.
Полученную гипсокартонную конструкцию шпатлюем, маскируя стыки гипсокартонных листов и места размещения крепежа.
Красим вытяжку в выбранный нами цвет или же отделываем другим способом. Наша самодельная кухонная вытяжка готова.

Достоинством такой технологии является то, что данная инструкция подходит не только для изготовления пассивной вытяжки, но и для изготовления вытяжки активного типа. В этом случае достаточно внутри корпуса на входе в воздуховод установить электродвигатель и подключить его к сети.

Активная вытяжка из фанеры

Есть еще один способ позволяющий изготовить вытяжку самостоятельно. Для реализации данного способа нам понадобится старая, но еще работоспособная вытяжка – иди же можно приобрести недорогую новую модель.

Работы по обновлению внешнего вида вытяжки производим по такой схеме:

Вначале не основе старой вытяжки собираем базу – т.е. нижнюю раму с установленной вытяжной решеткой и электродвигателем.
Внешний вид конструкции нас беспокоить не должен – все равно потом эти детали будут скрыты за обшивкой.
Затем – устанавливаем на базу элементы каркаса, изготовленные из фигурных планок. Форма каркаса может быть произвольной – лишь бы она позволила нам разместить внутри купола воздуховод.
Из тонкой фанеры вырезаем стенки купола вытяжки и оклеиваем ими каркас. Для более аккуратного склеивания стенок купола используем струбцины с насадками из мягкого пластика или резины.

После того как клей полностью полимеризовался – шлифуем фанерный купол, обрабатываем его шпатлевкой и окрашиваем интерьерной краской в выбранный цвет.

Нам осталось только закрепить вытяжку на стене (если мы использовали старую конструкцию, то крепления на ней должны были сохраниться), после чего – и замаскировать его декоративным коробом. Ну, а как сделать короб для вытяжки на кухне – мы уже знаем!

Надеемся, что приведенные в данной статье рекомендации оказались вам полезны, и вы нашли ответ на вопрос, как сделать самому вытяжку на кухне. Конечно, задача перед вами стоит не самая простая – но если постараетесь, то результат будет действительно впечат» width=»640″ allowfullscreen=»» frameborder=»0″>

Конечно, эта технология касается исключительно дизайна вытяжки – но зато доступна она практически любому. Несколько дней работы – и на вашей кузне будет установлено устройство, которого точно не будет ни у кого другого!

как сделать кухонную вытяжку в квартире

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
издаваемый шум – от 40 до 70 децибел;
безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
наличие жировых фильтров;
наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные – 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг

Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Варианты вытяжки в частном доме

Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему, предназначенную для подачи в дом чистого воздуха, называют приточной.

Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)

Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

устойчивость к ржавчине;
простота сборки;
низкая стоимость;
гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
малый вес, благодаря которому гораздо проще осуществить монтаж;
отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

алюминий является простым и универсальным материалом;
изделия стоят дешево;
быстрый и простой монтаж;
конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными

Основные достоинства подобных моделей:

Относительная дешевизна.
Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
для герметизации каналов потребуется использование специальных средств;
в процессе эксплуатации ощущается сильный шум.

Чем кухонные вытяжки отличаются от систем кондиционирования

Между кухонными вытяжками и кондиционерами есть существенная разница. Как известно, системы кондиционирования поглощают воздух из помещения и возвращают в холодном или теплом виде. Такой воздух очень сухой и вредный для здоровья, поскольку из квартиры не удаляются различные запахи, микробы и углекислый газ, который образуется при выдохе.

Между кухонными вытяжками и кондиционерами есть существенная разница.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность. В то время как кухонная вытяжка удаляет воздух с вредными веществами и бактериями, тем самым поддерживая здоровую и свежую атмосферу квартиры.

А иллюзия свежего воздуха появляется из-за того, что при охлаждении увеличивается его плотность.

Обратите внимание! Если на кухне установлен кондиционер, то в обязательном порядке должна быть вентиляционная система для поддержания естественного воздухообмена

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни

Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать

Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Как сделать вытяжку своими руками?

Разобравшись, как работает вытяжка на кухне, можно изготовить прибор собственными руками. Проще всего сделать вытяжное устройство тем, у кого над плитой находится шкаф кухонного гарнитура. Тогда в него просто устанавливают электрический вентилятор, который подключают к гофрированной трубе. Воздуховод одним концом подсоединяют к вентиляционному каналу на кухне.

Поскольку шкафы над плитой есть не в каждом доме, лучше сделать самодельную вытяжку из гипсокартона или фанеры. Такой вариант станет настоящим украшением интерьера, будет хорошо справляться с возложенными на него функциями.

Вытяжка из гипсокартона

Для изготовления пассивной куполообразной вытяжки понадобится следующее:

влагостойкий гипсокартон;
оцинкованные металлические профили;
перфорированные уголки для оформления мест соединения;
крепежные приспособления;
гофрированный воздуховод;
шпатлевка;
краска;
изоляционный материал для гофротрубы;
перфоратор;
ножницы по металлу;
шуруповерт;
рулетка;
уровень;
шпатель;
кисть;
карандаш и линейка.

Последовательность изготовления кухонной вытяжки из ГКЛ:

Сначала стену помещения размечают, отметив место установки вытяжки, участки прокладки короба воздуховода.
Затем приступают к изготовлению каркаса. На стене закрепляют оцинкованные металлические профили. Их крепят на дюбели с саморезами или анкеры. На потолке по разметке закрепляют стартовый профиль.
К стартовому элементу прикрепляют вертикальные стойки. Для фиксации используют саморезы по металлу. Внизу закрепляют поперечные планки для жесткости конструкции.
Нижнюю раму вытяжки собирают из стартового профиля. Ее фиксируют на стене при помощи анкеров.
Из несущей планки делают каркас вытяжки, закрепляют его на установленной раме. Для жесткости конструкции боковые стенки усиливают перемычками.
После изготовления каркаса ставят гофрированный воздуховод, присоединив один его конец к вентиляционному каналу в стене.
Каркас обшивают гипсокартоном. Все места соединения листов и установки саморезов шпаклюют. Внешние углы укрепляют перфорированными уголками, закрепленными на шпаклевке.
Вытяжку красят в подходящий к интерьеру цвет.

В итоге получилась вытяжка пассивного типа. Чтобы изготовить ее активную разновидность, достаточно внутри корпуса к другому концу воздуховода присоединить электровентилятор. Его подключают к сети электропитания, поэтому на этапе сборки прокладывают кабель.

Вытяжка из фанеры

В этом варианте понадобятся почти те же материалы и инструменты, но за исключением ГКЛ и металлических профилей. Вместо них для сборки каркаса используют фанеру и деревянные рейки. Также пригодится ручная пила или электролобзик, дрель и саморезы по дереву. Всю конструкцию изготавливают на основе старой работающей вытяжки или нового недорогого агрегата.

Порядок изготовления вытяжки из фанеры:

Нижнюю раму делают по габаритам имеющейся кухонной вытяжки. Базу изготавливают из деревянных брусков или реек.
Из толстой фанеры вырезают фигурные планки по форме будущей поверхности. Их закрепляют саморезами на ранее изготовленной базе. Можно использовать не фигурные, а обычные планки. Выбор зависит от конфигурации купола.
По габаритам каркаса из тонкой фанеры вырезают стенки вытяжки. Заготовками обшивают конструкцию. Их клеят или крепят на саморезы.
Далее поверхность шлифуют, шпаклюют и красят.
Сначала на стене помещения закрепляют вытяжку, а потом на ней и стене фиксируют изготовленный купол.
Сверху прокладывают гофрированный воздуховод. Одним концом его закрепляют на вытяжке, а вторым – подключают к вентиляционному каналу в стене. Воздуховод тоже скрывают за коробом, изготовленным из фанеры и реек.
Прибор подключают к электроснабжению и проверяют его работу.

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

Первый этап – подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
Второй этап – нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.

Третий этап – создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
Четвертый этап – завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
Пятый этап – формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
Шестой этап – присоединение воздуховода к вентиляционной системе

Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
Этап седьмой – отделка

Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Изготовление кухонной вытяжки своими руками. Способ №1

Этап №1. Первым делом, необходимо наметить место на стене для будущей вытяжки. Пространства нужно немало, ведь вам необходимо разместить не только вытяжку, но и воздуховод.

Воздуховод по внешнему виду не совсем привлекателен, поэтому его чаще всего прячут в коробе. Короб изготовляют из гипсокартона или того материала, из которого был произведен весь кухонный гарнитур.

Проще всего будет тому хозяину, у которого вентиляционное отверстие расположено прямо над плитой. Если же отверстие устроено в стороне — нужно заранее разметить положение короба для воздуховода.

Обратите внимание: если в ходе ремонта вы планируете подвесной потолок, то существенную часть воздуховода можно спрятать под обшивкой потолка. Дизайн вытяжки очень сказывается на интерьере всей кухни

Дизайн вытяжки очень сказывается на интерьере всей кухни

Чтобы воздуховод не создавал слишком громкие шумы, его можно обвернуть ватином или любым другим звукоизоляционным материалом.

Этап №2. После того как вы определились с расположением воздуховода, можно приступать к изготовлению каркаса для него.

Последовательность изготовления каркаса:

Отметьте нижнюю часть поверхности короба для воздуховода на стене; по уровню нижней части, прикрепите на стену стартовый профиль, который изготовлен из оцинкованного металла.
Далее прикрепите на потолок стартовый профиль. Помните, на потолке есть ваша разметка.

Если короб для воздуховода планируете не ровный, а кривой линией, короб нужно надрезать и согнуть перед креплением.

От начального профиля опустите вниз несколько вертикальных элементов основного профиля. При этом прикрепляйте их к начальному профилю, используя саморезы.
На ваши новые подвесы установите еще одну панель начального профиля.

В конце этого этапа нижнюю часть профиля оборудуйте поперечными планками, затем обшейте их гипсокартоном.

Ваш короб готов, можно приступать непосредственно к самой вытяжке.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость

Этап №3. На этом этапе приступайте к изготовлению корпуса вытяжки.

Последовательность изготовления корпуса вытяжки:

Возьмите стартовый профиль и смастерите из него нижнюю раму вашей будущей вытяжки. Затем закрепите ее на стене кухни.

Рама очень легко крепится, если вы устанавливаете вытяжку в нишу. Если же нет — боковые элементы рамы прикрепите к коробу.

Из основного профиля вырежьте части каркаса будущей вытяжки и соедините их с нижней рамой.
Чтобы конструкция была более надежной и жесткой ее можно немного обезопасить: усилите боковые части вытяжки поперечными планками из профиля.

Теперь ваш каркас готов.

Присоедините воздуховод к вентиляционному отверстию. Но перед этим обязательно проверьте присутствие тяги в системе.

Затем приступайте к отделке купола гипсокартоном.

Этап №4. Отделка вытяжки.

Последовательность отделки вытяжки:

Корпус вытяжки и короб воздуховода обшейте гипсокартоном.
Углы обязательно защитите металлическим перфорированным уголком.
Всю конструкцию отделайте шпаклевкой. Замаскируйте все стыки гипсокартона и места, где размещается крепеж.
Теперь вы можете покрасить вытяжку в любой, желанный вами цвет или отделать любым другим способом.

Ваша вытяжка готова.

Дизайн стандартной вытяжки для кухни

Мы представили вам инструкцию пассивной вытяжки, но у нее есть одно незаменимое преимущество: ее очень легко преобразовать в активную вытяжку. Достаточно лишь установить внутри корпуса электродвигатель и подключить устройство к электропитанию.

Производительность вытяжки

Для того чтобы работоспособность кухонной вытяжки сохранялась на протяжении очень долгого времени важно правильно и своевременно проводить чистку. Важно раз в полгода проводить генеральную чистку всего прибора

Сегодня есть разные средства, которые позволяют без особых затруднений удалить гарь и слой жира. Во время генеральной чистки рекомендуется разобрать систему и просмотреть все детали.

Вытяжка рециркуляционного типа должна чиститься также. При этом стоит проводить замену всех систем фильтрации

Загрязненный фильтр не в состоянии качественно очищать воздух, поэтому важно проводить своевременную замену

Монтаж корпуса вытяжки и прокладка воздуховодов

https://youtube.com/watch?v=AvKk79fCsQo

Далее монтируют внутреннюю часть воздуховода:

Делается разметка.
Высверливаются отверстия в потолке или стене, крепятся подвесы.
Фиксируются элементы конструкции.
Герметизируются стыки силиконовым герметиком.

Воздуховод укутывается любым шумоизолятором и зашивается пластиком или гипсокартоном.

Устанавливаем короб

Дерево подходит не для каждого интерьера и используется редко. Гипсокартон крепится на каркас из реек или металлического профиля. Преимущество последнего варианта в том, что тот может выступать как декоративный элемент. В качестве декора используется лепнина, софиты или контурная подсветка.

Делаем разметку.
Высверливаем отверстия и забиваем дюбели для быстрого монтажа.
Крепим профиль при помощи саморезов.
Углы вытяжного канала закрываем под металлический уголок.
Соединяем конструкцию поперечными рейками.
Когда каркас готов, крепим вырезанные по размеру фрагменты гипсокартона. Для этих целей вполне достаточно будет потолочного материала, который имеет наименьшую толщину и, соответственно, малый вес.

Далее остается зашпаклевать короб универсальным составом и выполнить декоративную отделку.

Подготовительные работы по установке вытяжки на кухне через стену

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

При подготовке помещения:

убирают кухонную утварь, текстиль и предметы декора;
накрывают мебель и технику;
застилают плотной тканью пол в районе монтажа;
освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

Островные – над плитой, расположенной в центре комнаты.
Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
Угловые устанавливают над варочной поверхностью в углу комнаты.

Выбор материалов для вытяжного канала

Обратный клапан для вытяжки изготавливают из:

ПВХ;
полипропилена;
полиуретана;
виниуретана;
пластика;
полиэтилена.

Создание и подготовка вентиляционного отверстия в стене

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

Высверливают отверстие в стене для установки станины.
Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
Крепят станину к стене и устанавливают перфоратор.
Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Вытяжка для кухни с воздуховодом: выбор и правила установки

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м², а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м³.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м³. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

встраиваемые;
открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

угловые;
островные;
пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

качественно удалять запахи;
создавать минимум шума;
эстетично выглядеть;
гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

гофрированный полимер;
алюминиевая гофра;
гофра из нержавеющей или оцинкованной стали;
пластиковая круглая труба;
пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

своими руками;
руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

безопасность;
правильность подключения;
отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

пластиковые;
алюминиевые;
из нержавеющей стали;
деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

шахта расположена рядом;
применение подвесного потолка;
вытяжка без воздуховода;
пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.

Вытяжка «Сделай сам» в деревенском стиле • ДОМАШНИЙ ДОМ

Когда я проектировал свою кухню, даже с самых первых набросков, я хотел два узких окна по обе стороны от печи с деревенской деревянной вытяжкой между ними над плитой. Это была замечательная идея, но когда вы пытаетесь достроить дом, пройти все проверки, соответствовать стандартам проживания и собрать все документы для преобразования вашего строительного кредита в окончательную ипотеку… это утомляет. И такие вещи, как создание красивой вентиляционной вытяжки, занимают довольно низкое место в списке вещей, которые необходимо сделать ПРАВИЛЬНО.ЭТО. МИНУТА.

Итак, в течение нескольких месяцев после того, как мы переехали, мой вытяжной шкаф был сконструирован в глубине души, и я был вынужден просто представить, что он был там.

В смысле, это не ужасно. Но он определенно говорил: «Эй, наверное, здесь что-нибудь должно быть».

Итак, после того, как мы поселились в нашем новом доме и немного отдохнули (потому что построить собственный дом — это довольно сложная задача), я начал испытывать зуд, чтобы это произошло. Итак, сначала я измерил (примерно 100 раз) и решил, куда я на самом деле хочу, чтобы этот большой ребенок пошел.Я провел небольшое исследование и решил использовать вытяжку Broan PM250 Range Hood с лайнером LB30 Range Hood. Он прекрасно вписывался в пространство, с которым мне приходилось работать, и собирался делать именно то, что мне нужно.

Я использовал фанеру 3/4 дюйма, чтобы сделать коробку, которая будет удерживать вентиляционное отверстие на стене. Передумав еще несколько раз, я решил, что вместо 4-дюймового лица я хочу, чтобы оно было 6-дюймовым. Поэтому я добавил еще 2-дюймовую полосу обрешетки поверх нее, чтобы придать ей желаемую высоту. Затем я измерил углы и высоту всего капюшона, построил еще одну коробку для верха и использовал 2 × 2 и 2 × 4, чтобы построить скелет и убедиться, что он никуда не денется.

Я визуальный человек, поэтому я не мог двигаться вперед, пока не разрезал стороны и не построил конечный продукт из картона. Это также действительно помогло мне решить, какие типы материалов мне нужны для работы с натуральным деревом.

После того, как я был удовлетворен этим, я побежал на домашний склад и купил лист фанеры размером 4 × 8 1/4 дюйма. Я приказал им отрезать нужные мне части (без углов) и вернулся домой. После того, как я тщательно измерил углы, я с помощью лобзика отрезал каждую деталь точно до нужного мне размера.Я сделал эти разрезы вплотную, но я знал, что мне не нужно быть сверхточным с ними, потому что я планировал покрыть каждый стык обрезкой, когда она будет закончена. Это не заняло много времени, и все было покрыто.

Следующее, что я сделал, это купил нужные элементы отделки и установил их. Я нашел большую часть необходимой мне отделки в Habitat for Humanity. Я использовал угловую отделку под углом 90 градусов в любом месте, а затем собрал все остальное вместе с простой деревянной отделкой по каждому шву.

Если что-то оставляло слишком много щелей, я просто набивал шпаклевкой и шлифовал. Далее была шлифовка, окрашивание и отделка. Мне потребовалось несколько попыток, чтобы оттенки слились с черным орехом, из которого сделан мой остров. Думаю, я наконец понял это правильно!

Итак, вот мой секрет: я действительно не знал, что я хочу делать с вершиной. Центральная часть моего сводчатого потолка находится прямо над плитой, так что у меня было бы около 10 футов пустой поддельной крышки печной трубы, направленной прямо в Небеса в центре кухни.Итак, снова моя вытяжка простояла незавершенной еще пару недель, пока я размышлял о том, что я действительно хотел сделать. Затем однажды, просматривая Habitat for Humanity (я знаю, что количество времени, которое я провожу там, представляет собой своего рода проблему), я обнаружил действительно массивную дубовую лепнину для короны, которая действительно хотела пойти со мной домой. Я вырезал его, установил и покрасил в тон. И вот как это заканчивается:

Этот проект оказал значительное влияние на то, как я чувствую себя в моем доме.Не могу поверить, что я так долго оставалась такой голой посередине! Мне тоже стоило меньше 40 долларов, чтобы закончить! Я бы сказал, оно того стоит!

Изготовленная на заказ бесканальная вытяжка

Получите руководство по созданию индивидуальной бесканальной вытяжки. Это идеально подходит для домов, в которых нет выхода наружу.

Одним из самых сложных аспектов моего недавнего ремонта кухни было решение проблемы с вытяжкой. Наш ассортимент находится в центре нашего дома, поэтому нет возможности вывести его наружу.

Мне нужна была кастомная вытяжка, которая не только правильно функционировала бы, но и выглядела красиво. Проблема с нашим предыдущим вентиляционным отверстием заключалась в том, что он рециркулировал обратно в кухню и имел большую решетку ПЕРЕДНЯЯ. (Это было не самое красивое!)

Я исследовал несколько месяцев, пытаясь придумать способ получить желаемый вид без выхода наружу. Это то, что я придумал, и, думаю, получилось здорово.

БОКОВОЕ ПРИМЕЧАНИЕ: Перед установкой сверьтесь со своими строительными нормами и всегда руководствуйтесь здравым смыслом! 😉

Я купил настенную вытяжку Zline 36 дюймов: ЗДЕСЬ .Просто убедитесь, что все, что вы покупаете, соответствует размеру, превышающему ваш диапазон, и имеет функцию рециркуляции.

Я установил его согласно указаниям, но оставил металлическую канавку. ↑

Тогда я просто поигрался с дизайном. Я знал, что хочу акцент из натурального дерева, поэтому начал с этого и работал.

СОВЕТ: Используйте малярную ленту, чтобы придать форму.

ВАЖНАЯ ИНФОРМАЦИЯ : Если у вас есть шкафы, которые будут стыковаться с вентиляционным отверстием, вам потребуется, чтобы он поднимался под углом к потолку.Ниже вы увидите, зачем вам это нужно.

Вентиляционное отверстие поставлялось с гибким воздуховодом, поэтому я прикрепил его к верхней части вентиляционного отверстия с помощью изоленты, а затем добавил угловой пыльник к противоположному концу. Вот как это выглядело: ЗДЕСЬ .

Затем я создал простой кадр, используя 1 × 2 и 2 × 2. Выглядит не самым красивым, но я не слишком беспокоился, потому что все это было закрыто.

Для правильной вентиляции воздуха я купил деревянную напольную вентиляционную крышку и прикрепил ее сбоку.↑

Существуют разные типы вентиляционных отверстий в полу, и у меня есть монтаж заподлицо. Я хотел, чтобы дефлектор был плоским, но это всего лишь предпочтение.

Купленное мною вентиляционное отверстие предназначено для интеграции с досками пола, поэтому я добавил древесину для поддержки, а затем прикрепил кусок, чтобы все было на одном уровне.

Когда база была собрана, это было похоже на сборку пазла! Я создал внешнюю поверхность из тонкой фанеры.

ВАЖНАЯ ИНФОРМАЦИЯ: Перед тем как прибить наружную поверхность, прикрепите воздуховод к вентиляционному отверстию с помощью изоленты.Убедитесь, что он очень надежен, потому что после того, как вы прибьете фанеру к раме, его будет практически невозможно снова прикрепить.

Я добавил планку по краям для некоторых деталей, затем заделал все швы и зашпаклевал их.

Древесина была не такой гладкой, как я хотел, поэтому я добавил тонкий слой шовной массы… однако, она выглядела хорошо без этого шага.

После покраски я прикрепил дерево к основе с помощью нескольких финишных гвоздей!

Мне нравится, как все получилось, и даже лучше, чем я ожидал.Вы даже не замечаете вентиляционного отверстия сбоку !!

Как очистить жирную вытяжку? (5 простых шагов!)

Кухня — это храм для домохозяек, где они готовят и проводят большую часть своего времени. Хотя они стараются содержать его в чистоте для здорового приготовления и выпечки, некоторые важные приборы часто остаются неочищенными.

Да, как сказано в названии, мы говорим о вытяжке, которая чаще всего бывает жирной и грязной.

Ну, не затягиваясь, давайте прочитаем о вытяжках и о том, как вы можете очистить свою, выполнив несколько простых шагов.

Вытяжка — недооцененный прибор

Вытяжка — это прибор, который недооценивают, так как за ним редко ухаживают. Из-за небрежности в уборке этого важного кухонного вентилятора вы можете получить не очень хвалебные взгляды со стороны гостей, прибывших с неожиданным визитом.

Как правило, вытяжка используется для удаления всего дыма, выделяемого на кухне. Он работает как вытяжной вентилятор и значительно улучшает качество воздуха.

Если он останется неочищенным, это может привести к закупорке дыма из-за жирных фильтров из нержавеющей стали.Жирная вытяжка также может создавать неприятный запах в зоне приготовления пищи.

Ваша вытяжка жирная? Не волнуйся! Воспользуйтесь этими полезными советами, чтобы ваша вытяжка выглядела как новенькая.

Как очистить жирную вытяжку

Взгляните на наш список ингредиентов для очистки вытяжки.

Ингредиенты, необходимые для работы

Прежде всего, держите рядом с собой все необходимые инструменты и важные элементы, без которых, конечно, вы не сможете стереть жир, грязь или пятна.Например:

Горячая или кипящая вода
Пищевая сода
Перчатки
Раствор уксуса (в качестве чистящего спрея)
Обезжиривающее мыло (вы можете использовать моющее средство или любое другое мыло по вашему выбору) или кухонный обезжириватель
Пыль щетка для чистки (с мягкой щетиной)
Щетка для чистки (с сильной щетиной)
Кухонное полотенце или кухонное полотенце

Теперь ознакомьтесь с процедурой!

1. Удалите сухие слои пыли

Начните свою задачу по чистке вытяжки с пыли.

Для этого возьмите щетку для чистки пыли и удалите с поверхности все сухие пыльные частицы. Лучшие чистящие щетки подходят для деликатных и узких мест, углов и внешних краев вытяжки, обеспечивая эффективную очистку.

Pro-Tip : Перед тем, как протирать внутреннюю и внешнюю крышу вытяжки, положите ткань на плиту, чтобы грязь и мусор не попали внутрь.

2. Протрите вытяжку вне зоны действия

Возможно, вы слышали пословицу «первое впечатление — это последнее впечатление», которая верна, даже когда мы говорим о вашем доме.

Первый взгляд всегда отражает внешний вид. Итак, если ваша вытяжка грязная снаружи, как вы можете удовлетворить себя только ее функциональностью?

Итак, очень важно вытирать внешнюю поверхность вытяжки духовки.

Для этого:

Смешайте мыло с теплой водой до образования пенистой жидкости.
Протрите поверхности щеткой и мылом.
Для более полированного вида удалите оставшиеся частицы грязи с помощью кухонного полотенца.

Pro-Tip : Вы также можете использовать раствор уксуса, если есть твердые, липкие и жирные частицы. Просто распылите его на место и очистите внешнюю сторону вытяжного колпака.

3. Удалите пятна, оставшиеся под вытяжкой

Очистка пятен и следов изнутри, несомненно, является осторожным действием при работе с кухонной вытяжкой. Фильтры могут быть резкими, не говоря уже о том, что когда вы протираете внутреннюю часть, вы довольно близко к ее электрическим компонентам.

К счастью, ваши фильтры легко снимаются.

Для этого сначала наденьте перчатки, чтобы защитить руки от химикатов.
Смешайте пищевую соду с водой и держите под рукой обезжиривающее мыло.
Просто смочите щетку жидким мылом и потрите внутреннюю поверхность без особых усилий.
Снимите фильтр для более глубокой очистки.

Pro-Tip : Пищевая сода нейтрализует кислотные соединения и разрушает прилипшую к месту смазку.Вот почему для достижения лучших результатов: нанесите пасту на пораженные участки, оставьте на полчаса и, как результат, насладитесь кристальным сиянием на вытяжке.

4. Отсоедините фильтр от вытяжки и очистите его

Многие люди не снимают фильтры вытяжки перед чисткой. Но мы рекомендуем снять ее перед очисткой внутренней стороны вытяжки.

Однако, если вытяжной колпак не требует глубокой очистки, можно вынуть фильтр после очистки салона.

Говоря о фильтрах, их абсолютно необходимо очистить, чтобы загрязненный воздух мог эффективно выходить за пределы вашего дома.

Выполните действия, описанные ниже:

Сотрите крупный мусор, застрявший в фильтре, полотенцем или губкой.
Затем погрузите его в наполненную водой раковину или ванну примерно на 15-20 минут.
Осторожно протрите фильтр вытяжки с помощью щеточки, смочив его в смеси воды и 1/4 ^th пищевой соды.
Снова промойте колпак теплой водой и дайте ему высохнуть в течение некоторого времени.
Затем нанесите на фильтр раствор уксуса и протрите его полотенцем или салфеткой из микрофибры.

Иногда фильтр необходимо промывать несколько раз. Но вы можете просто повторить этот процесс. Даже если ваши фильтры не выглядят чистыми, удаление большей части крупного мусора и вязкой смазки упростит очистку в дороге.

5. Обязательно проверяйте вентиляционное отверстие / воздуховод

Вентиляционный или воздуховод — это длинная труба, которая устанавливается прямо над плитой и соединяется с вытяжкой духового шкафа.Помогает избавиться от всех резких запахов и густого дыма.

Возможно, вы не проверяли его внутреннее состояние годами, когда жир и грязь могли зарабатывать на жизнь.

Просто возьмите фонарик, запрыгивайте по лестнице и снимите вентиляционную крышку с воздуховода. Проверьте, нет ли мусора. Обнаружив наличие головни, вызовите местного подрядчика или специалиста по очистке воздуховодов, чтобы он очистил их, чтобы они могли работать лучше в будущем.

Профессиональный совет: Очищайте фильтры вытяжки и вытяжку каждые три-шесть недель, чтобы поддерживать воздуховод вытяжки в отличном состоянии.При постоянном обслуживании вам никогда не придется чистить воздуховоды!

Могу ли я расширить вытяжку до потолка? Делает ли это невозможной чистку?

Вы можете расширить вытяжку до потолка, даже если у вас высокий потолок. Вам не нужно последовательно чистить весь дымоход. Вытяжка будет откачивать весь жирный воздух из кухни до того, как достигнет дымохода.
Наиболее важные области, которые необходимо очистить, — это фильтры вытяжки, внутренняя и внешняя части вытяжки.

Краткое содержание

Надеюсь, теперь вы хорошо разбираетесь в методах борьбы с жирностью вашего вентиляционного колпака. Все, что вам нужно сделать сейчас, это сложить рукава, собрать все свои материалы и начать уборку! Доверьтесь нам, ваши друзья и близкие это оценят!

Спасибо Wardee W. за этот гостевой пост.

Статьи по теме

Как чистить микроволновую печь

Как чистить электрическую плиту

Как чистить фильтры вытяжки

Вытяжка своими руками | Вытяжки на заказ | Избранные проекты

Кухня — это единственная комната в наших домах, где мы все собираемся.Это универсальная концепция, охватывающая поколения и пересекающая культуры. Мы любим еду — и, кажется, нам комфортнее всего в комнате, где готовят еду. Находиться в указанной комнате, когда что-то вкусненькое готово выйти из духовки, — дополнительный бонус, но это уже другая история.

Что происходит, когда обычай стал нормой?

Наша коллективная любовь к кухне стала проблемой для многих дизайнеров дома. Каждый хочет, чтобы его кухня была сделана по-своему. Все должно быть не только больше и лучше, но и кастом .Мебель на заказ? Что ж, это круто. Но у каждого в квартале есть кухня с нестандартными шкафами. Если вы действительно хотите сбить с толку клиентов, подарите вытяжку на заказ. Вытяжки, сделанные своими руками, становятся все более популярными в наши дни, но мы можем гарантировать, что вы еще не видели ничего подобного нашей. По крайней мере, не по нашим ценам.

Ваше творчество — ваш единственный предел

Если вы можете это мечтать, мы сможем это построить. Ну, почти. Но мы действительно можем создать вытяжки любой формы, которую вы только можете себе представить.У нас есть стандартные модели, из которых вы можете выбрать, или вы можете прислать нам САПР своей новой концепции, и мы сможем выяснить, как ее реализовать. Независимо от того, какой дизайн вы выберете, мы можем настроить ваш капюшон в соответствии с облицовкой вентиляционного колпака, так что даже ваш самый модный дизайн будет полностью функциональным.

Наша стандартная тосканская вытяжка — это просто основной изгиб, уходящий наружу от стены. Это отличный выбор для клиентов, которые ищут что-то утонченное, но уникальное. Еще один наш стандарт — очень популярная модель кривой колокола.Эта индивидуальная вытяжка имеет два разных типа изгибов. Если вы хотите установить одну из наших стандартных вытяжек в свой следующий проект кухни, просто сообщите нам об этом. Мы отправим вам САПР, в котором вы укажете свои размеры. Как только вы отправите нам размеры, мы приступим к работе. Просто будьте готовы, потому что как только мы начнем, ваша индивидуальная вытяжка будет доставлена на вашу рабочую площадку в течение двух недель.

Как выглядит готовая вытяжка?

Опять же, здесь вы в основном ограничены только своими творческими способностями.Мы создаем и поставляем «кости» вытяжки, а отделку и дизайн оставляем на ваше усмотрение. Поверьте, у нас есть отличные идеи, но ваша, вероятно, лучше для вашего проекта. Вы можете закончить вытяжку гипсокартоном и покрасить и закончить это дело, и у вас все равно будет потрясающий индивидуальный дизайн, который поразит ваших клиентов. Или вы можете добавить отделку искусственной краской, декоративную отделку или элементы из дерева и металла. Не стесняйтесь проявить творческий подход, чтобы создать образ, который завершит ваш кухонный шедевр.

Сделай сам, изготовленный на заказ вытяжной колпак с прямыми стенками и вставкой из зефира / Create / Enjoy

В настоящее время я вижу много выступающих вытяжек, и часто они не совсем соответствуют шкафам (или они сильно контрастируют, как дерево или плитка!).Тип, который исходит от компании по производству шкафов, часто для меня слишком традиционен / банален … Думаю, я хотел испытать себя! Если вы делаете полностью индивидуальную кухню с индивидуальными шкафами, сделанными опытным плотником, вы можете получить любую красивую форму, какую захотите! Мы не профессиональные краснодеревщики, но хотели чего-то уникального.

Мне нравится внешний вид вытяжек с прямыми стенками в моей коллекции кухонь Pinterest … Я думаю, что некоторые из них сделаны из гипса, гипсокартона, панелей … Идея МДФ пришла мне в голову из этой публикации в Instagram.Я также воспользовался этим уроком, в котором использовались панели с пазом и гребнем. Но я не мог найти туториал для того, что мы хотели, и я не мог сказать, как закончить края и углы … ну, мы разобрались!

Встроенный вытяжной колпак с прямыми стенками и вставкой из зефира

Вам понадобится:

Вентиляционная вставка (мы использовали 30-дюймовую версию этой модели от Zephyr [30-дюймовая версия не имеет обновленной фотографии]). В отличие от стандартной настенной или островной вытяжки, элементы управления вытяжкой расположены на нижней стороне.Ознакомьтесь с другими функциями и параметрами вставок Zephyr здесь.
2×4
МДФ (мы использовали этот материал толщиной 1/4 дюйма — он легче и лучше помещается между нашими шкафами)
Уголок
Плед
Пистолет для ногтей
Пила настольная
Головоломка
Стандартные инструменты / материалы — сверло, шурупы, рулетка, краска, шпатлевка, герметик и т. Д.
Корона, как на остальной кухне, если используется

Перед тем, как вы начнете: Хотелось бы, чтобы мы сделали это лучше, но теперь мы знаем и можем предоставить этот важный отказ от ответственности.Большинство вытяжек имеют размер 30 или 36 дюймов, как и ваш ассортимент. У нас была 30-дюймовая вставка Monsoon Mini, которая подходит для диапазона более 30 дюймов, как наша, и на самом деле имеет ширину 28,5 дюйма. На самом деле у нас было отверстие шириной 31,5 дюйма над нашим диапазоном и между нашими верхними шкафами, к счастью … (у нас было использовали несколько крошечных деталей-заполнителей по обе стороны диапазона внутри базовых шкафов). Но это означает, что для рамы 2×4 и МДФ это всего 3 дюйма.

Мы использовали самый тонкий вариант МДФ (1/4 дюйма с каждой стороны), но 2×4 имеют глубину 1,5 дюйма (3 дюйма с каждой стороны), поэтому мы пришлось снизить 2х4 до 1.25 дюймов глубиной. Вы увидите.

Теперь все подходит, как перчатка, НО мы не устанавливали никаких вставок на внутренней стороне шкафов, поэтому мы не могли использовать какую-либо опорную накладку вокруг рамы, потому что тогда шкаф двери не открывались. Это нормально, это работает для более современного вида, к которому мы стремимся, но главное, что вы должны сделать эти измерения (с точностью до 1/4 дюйма!), прежде чем устанавливать шкафы!

Инструкции:

1. Постройте каркас. Если у вас достаточно места, это может быть так же просто, как собрать нижнюю и верхнюю рамы 2×4 и скрутить их вместе.

Для нас это потребовало распиливания всех 4-х сторон 2х4 (2 нижних, 2 верхних) настольной пилой. Посмотрите на крошечную тень, которую сокращает Джейсон! Когда он отрегулировал, он был около 1/4 дюйма.

Вверните прямо через боковые стороны нижней и верхней коробки, затем просверлите диагональные направляющие отверстия и ввинтите под углом, чтобы прикрепить вертикальные стороны.

Сухая посадка! Проверьте горизонтальность вверх / вниз, по бокам и спереди назад.

2. Покрасьте МДФ. Первый прайм. Нашей готовой коробки было всего 22.25 дюймов в глубину, поэтому мне не пришлось красить МДФ по всей ширине, кроме передней части.

Я использовал 1 слой грунтовки и 2 слоя полуглянцевой краски для отделки, затем мы подкрасили ее еще раз после установки.

На этом этапе вы также можете покрасить угловую отделку и разметку, но мы еще не определились с нашим.

3. Обрежьте МДФ по размеру и прикрепите коробку с двух сторон. Режьте ОЧЕНЬ точно и аккуратно. Мы должны были быть особенно осторожными с этим, потому что мы не использовали молдинг на нижнем крае нашего кожуха из-за проблемы с зазором дверцы шкафа.Нам нужен был идеально ровный ровный край МДФ. Настольная пила снова.

Установите левую и правую стороны, забив в нескольких местах гвоздем.

ВАЖНАЯ ИНФОРМАЦИЯ: Оставьте выступ 1/4 дюйма внизу так, чтобы край нижней части МДФ (с большим отверстием для вентиляционного колпака) был скрыт боковыми частями. (Это не было бы критично, если бы вы устанавливали обрезать внизу.)

Также добавьте прокладки, если необходимо … наша стена была неровной, поэтому мы добавили пару частей в верхней части рамы.

Точно так же, как если бы вы устанавливали шкафы … найдите свои шпильки, просверлите направляющие отверстия, удерживайте / выровняйте, вкрутите (2 фотографии вверх, вы можете видеть, что мы закрутили винты в раме, где, как мы знали, были шпильки). очень длинные винты (4,75 дюйма), чтобы убедиться, что мы полностью прошли через 2х4, регулировочные шайбы и штукатурку.

По бокам есть выступ 1/4 дюйма.

4. Установите вставку! Удерживайте его на месте и выровняйте; затем закрутите винтами / отверстиями из комплекта.Это действительно очень просто и понятно, и к вставке прилагается инструкция по установке в шкаф или раму.

Вы снимаете крышки для установки, как если бы вы их чистили, чтобы винты были легко доступны.

5. Проволока и проветрить вставку. Электрическая часть и воздуховоды будут скрыты за передней панелью, поэтому убедитесь, что она работает.

6. Установите передний и нижний MDF. Снова гвоздь.

Отрежьте нижнюю часть рамы точно по отверстию вставки вентиляционного колпака с помощью лобзика (это легко, поскольку это прямоугольник, и они дают вам размеры в руководстве, и вы можете измерить).

Также убедитесь, что вы закрасили внутренние края — вы можете видеть сзади, что мы пропустили пару пятен, и их труднее подправить позже.

7. Установить коронный молдинг. Я не делал никаких снимков этого этапа, так что вот его готовый снимок: вы можете видеть, что молдинг короны прикреплен прямо к плоским плоскостям вставки, а угловая планка упирается в коронку.

8. Установите разметочный молдинг, затем угловую накладку . Снова гвоздь. Теперь вы можете заполнить ВСЕ отверстия от гвоздей шпатлевкой для дерева.

Все края заделать, как у стены, до самой вставки.

Вот несколько этикеток, на которых показаны детали, составляющие чистовую отделку.

Вот и все !!!!!

Честно говоря, мы оба очень гордимся этим проектом и любим использовать вентиляционные отверстия !!

Он имеет несколько настроек для вентилятора и освещения. Сейчас я использую на нем больше света, чем на остальном на кухне, потому что слишком поздно, но мне нужно сфокусированное освещение на том месте, где я готовлю.

Вставки в вытяжные колпаки не так распространены, как стандартные настенные вентиляционные отверстия из нержавеющей стали, поэтому вы не можете купить их в IKEA или другом магазине со скидками. Мне нравится Monsoon Mini, так как в нем есть все необходимые нам функции, но не так много наворотов, поэтому он по-прежнему доступен. (Мы снова использовали 30-дюймовую версию этой модели [30-дюймовая версия не имеет обновленных фотографий]).
На нашей старой кухне была комбинация микроволн и вытяжки, которая была ГРОМКОЙ и, казалось, не сильно способствовала перемещению воздуха. Кроме того, крышки было трудно снимать и чистить, поэтому они обычно были жирными и грязными.Этот вентиль — огромное улучшение во многих отношениях, мы просто ущемляем себя !!

Спасибо Zephyr, предоставившей нашу вставку в обмен на этот пост!

5 Натуральных обезжиривателей для вытяжки

Вы когда-нибудь помешивали хорошую еду на плите и небрежно поднимали взгляд только для того, чтобы обнаружить, что вытяжка духовки покрыта жирными и масляными пятнами? Этого почти достаточно, чтобы вы потеряли аппетит. Что вам нужно, так это отличный обезжириватель для вытяжки, чтобы он сиял, как новенький.

Когда дело доходит до чистки, нижняя часть вытяжки — это часто не обращают внимания на эту область. Вытяжка печки — это повседневное слепое пятно на кухне, которое замечается только случайно. Когда вы видите эту жирную вытяжку, это, скорее всего, когда вы заняты готовкой, и вам нужно сделать мысленную заметку, чтобы очистить ее.

В этот момент может пригодиться создание списка дел. Вы можете создать распечатанный контрольный список уборки дома, чтобы гарантировать, что эти легко забытые дела никогда не останутся незамеченными.

(hadkhanong / 123rf.com)

Рецепты обезжиривателя для очистки вытяжки

Чтобы ваша плита и зона духовки были чистыми и чистыми, важно знать, как удалить жир с вытяжки, чтобы все части этого жизненно важного оборудования безупречны. Пора перейти к обезжириванию грязно-грязной вытяжки.

Конечно, вы можете сходить в магазин и купить обезжириватель для тяжелых условий эксплуатации, но он содержит различные агрессивные химические вещества, которые могут нанести вред вам и окружающей среде.Мы составили наши любимые рецепты с использованием натуральных ингредиентов для удаления брызг жира и грязи с вытяжки кухонной плиты.

Лучший способ обезжирить вытяжку

Самый простой способ обезжирить вытяжку — это самый простой способ обезжирить вытяжку. Этот метод очистки подходит для еженедельной очистки вытяжки духовки. Если вы никогда не чистили вытяжку или откладываете дела на потом, вы можете попробовать один из других наших методов для устранения сильных отложений.

tb1234

Обезжириватель вытяжки

Мыло для мытья посуды
Горячая вода
Губка

tb1234

Смочите губку горячей водой и нанесите немного средства для мытья посуды.Круговыми движениями проведите мыльной губкой по вытяжке. Обратите особое внимание на жирные участки. Промойте губку и сотрите с капюшона остатки мыла и масляную грязь.

Натуральное обезжиривающее средство для вытяжки духовки

Этот метод представляет собой естественное обезжиривание вытяжки духовки, которое также может работать с нержавеющей сталью. Уксус — отличное чистящее средство для дома, которое действует как обезжириватель для большинства, если не для всех, областей кухни. Используйте его для очистки всего, от кухонных шкафов до столешниц.

tb1234

Natural Oven Hood Degreaser

Белый уксус
Бутыль с распылителем
Губка
Бумажное полотенце

tb1234

Чтобы сделать эту простую бутылку обезжиривателем и спреем, распылите средство для удаления белого уксуса поверхность вытяжки. Используйте губку, чтобы стереть как можно больше жира.

Вымойте губку теплой водой и удалите все остатки на кожухе.Вытрите это место насухо бумажными полотенцами. Часто это все, что вам нужно, чтобы удалить жир с вытяжки. Если пятна остались, попробуйте следующий рецепт.

Обезжиривание вытяжек с использованием пищевой соды

Пищевая сода считается не только ингредиентом для приготовления пищи, но и универсальным очистителем. Он даже хорошо подходит для чистки чугуна. Пищевая сода разрушает прилипшие продукты и отлично удаляет жир.

tb1234

Пищевая сода Обезжириватель для вытяжки

Пищевая сода
Вода
Маленькая чаша
Губка
Салфетка из микрофибры

tb12234 Смесь

воды и соды достаточно похожа на смесь соды и соды

. к зубной пасте.Возьмите губку и нанесите смесь на вытяжку. Дайте ему постоять десять минут. Используйте влажную ткань, чтобы стереть пищевую соду и остатки жира с вытяжки. При необходимости повторить.

Очистка фильтра вытяжки с помощью пищевой соды и уксуса

Фильтр вытяжки, забитый жиром, притягивает пыль и другой мусор, который прилипает к нему во время работы вытяжного вентилятора. Забитый фильтр препятствует всасыванию пара и дыма из кухонной плиты и делает этот удобный прибор бесполезным, когда вам нужно избавиться от дыма или тепла от плиты или духовки.

Очистку фильтра вытяжного шкафа необходимо выполнять в соответствии с графиком регулярного технического обслуживания, чтобы он продолжал работать тогда, когда вам это нужно больше всего. Угольные фильтры не подлежат очистке и требуют замены каждые несколько месяцев. В следующем рецепте используются аналогичные ингредиенты при обезжиривании посудомоечной машины.

tb1234

Очиститель фильтра вытяжного шкафа

Большой горшок
Щетка для чистки
Щипцы
Вода
3 столовые ложки уксуса
2 столовые ложки пищевой соды F0002

Поместите фильтр в кипящий водный раствор и оставьте на один час. Щипцами снимите фильтр и поместите его в раковину. Очистите фильтр щеткой от грязи. Промойте и дайте высохнуть на воздухе.

Очистка фильтра вытяжки с помощью средства для мытья посуды

Этот метод очистки аналогичен очистителю вытяжки духовки, за исключением того, что вы будете использовать моющее средство для посудомоечной машины вместо уксуса и пищевой соды.Этот чистящий раствор хорошо удаляет прилипшие жирные участки.

tb1234

Очиститель фильтра вытяжки

tb1234

Снимите фильтр вытяжки и поместите его в кухонную раковину. Распылите как можно больше мусора горячей водой из кухонного распылителя. Нанесите большое количество средства для мытья посуды на все участки фильтра и оставьте на один час.

Смойте мыльную воду и грязь с фильтра с помощью распылителя для раковины.Нанесите еще один слой мыла и тщательно очистите фильтр щеткой из щетины. Промойте и дайте высохнуть на воздухе.

Удалить жирную пену с вытяжки довольно легко, если у вас есть подходящие ингредиенты и ноу-хау. Теперь, когда вы включили эту рутинную работу в свою регулярную очистку, будущие задачи по обезжириванию станут проще простого. Возьмите список очистки и проверьте раздел, посвященный обезжириванию вытяжки.

Вы не единственный, кто любит чистую кухню, не прибегая к помощи агрессивных чистящих средств.Если вы узнали что-то об обезжиривании вытяжки, не стесняйтесь делиться этими советами по очистке и натуральными рецептами, чтобы сделать обезжириватель для вытяжки со своей семьей на Facebook.

Деревянная вытяжка DIY (ish) от Thrifty Decor Chick

Привет и С ПЯТНИЦЕЙ! Так что на прошлой неделе мне очень помогли на кухне, и я, , так рада, что делюсь с вами. Я проделал большую часть работы над этим Reno, и было ТАК здорово получить некоторую помощь для этого. Я назвал этот DIY ish , потому что я этого не делал, но я мог бы сделать это с помощью подходящих инструментов.Если у вас есть навыки и настольная пила, вы полностью справитесь.

Все это время у нас было пустое место на стене над диапазоном:

Некоторые спрашивали о смещенных по центру огнях, и это так, потому что наш диапазон не центрирован. Мы ничего не можем с этим поделать, кроме двух изготовленных на заказ шкафов. Поэтому я расположил фонари по центру стоек внизу, чтобы они красиво обрамляли новую вентиляционную вытяжку.

Я исследовал это в течение долгого времени и точно знал, чего хочу, я просто не знал, как заставить это работать, не тратя кучу денег.Добрый читатель (спасибо, Джинджер!) Прислал мне информацию о том, как они использовали вытяжку под шкафом — и это был отличный момент. Вытяжка под шкафом намного дешевле (обычно), но она предназначена для размещения под шкафом, которого у нас не было. (В этом предложении много очевидных утверждений.)

У нас было около 200 долларов, то есть немного больше, чем у этого.Я хотел кое-что в капоте — у него должны были быть переключатели внизу, потому что передняя часть была закрыта. Я хотел нержавеющую сталь, чтобы она была как можно красивее снизу (даже если вы на самом деле этого не видите), и, наконец, она должна была иметь приличную мощность.

Теперь, если вы хорошо готовите, вам нужно немного подобрать размер (в части мощности) вытяжки, которая вам понадобится. Он должен быть способен обрабатывать БТЕ газового диапазона. В нашем новом ассортименте больше, чем в старом, но эта вытяжка подходит для нового размера.Детали, которые вам понадобятся для исследования, — это BTU вашего диапазона и соответствующие CFM вашей вытяжки. Если вы хорошо готовите, то вы хотите повысить свои CFM своего капюшона. Чем выше вы поднимаетесь, тем они дорожают.

Я не стал выбирать более высокие значения CFM по нескольким причинам — до того, как у нас было вентиляционное отверстие для микроволновой печи, которое не выходило наружу. Это, вероятно, самый низкий уровень очистки воздуха, который вы можете получить (кроме отсутствия вентиляции), и все прошло хорошо. Кроме случайной, кхм… дымной еды, у нас никогда не было никаких проблем.Я провел исследование и обнаружил, что если вы можете выйти наружу, это определенно лучше. Так как мы решили сделать вентилируемый (по сравнению с невентилируемым), он просто лучше очищает воздух. Кроме того, самая вонючая еда, которую мы готовим, — это бекон. Ням … бекон. Я не готовлю много рыбы или чего-нибудь еще, что доставляет мне неприятный запах. И, наконец, поскольку наше вентиляционное отверстие выходит прямо наружу за вытяжкой, оно лучше, чем, скажем, вентиляционное отверстие, которое должно было подняться в стену или сделать много поворотов.

Это все, что нужно учитывать — проведите небольшое исследование, чтобы определить, что будет лучше для вас.У меня не получилось сфотографировать вытяжку на стене отдельно, но она была довольно резкой. Если вы ищете нержавеющую вытяжку под шкаф, это замечательно!

Следующим шагом было начать строить вокруг него коробку. Ребята закрепили 2х4 в стене рядом с вытяжкой и начали строить вокруг нее. Металлический колпак был просто прикручен к настенным доскам и шпилькам, но на этом он держался чертовски хорошо. Для дополнительной поддержки вы можете видеть, что они также добавили балку в стойку:

Эта штука никуда не денется!

Что касается высоты — это личное предпочтение.Чем ниже вы опускаетесь, тем лучше очищается воздух. Мой вытяжной шкаф рекомендовал от 18 до 24 дюймов над плитой, и мне это показалось слишком низким. Я поднялся выше, и это отлично сработало. Дно у меня на уровне глаз — до плиты вытяжка не вылезает, так что головой в нее удариться будет сложно. Я все равно не наклоняюсь над плитой во время готовки, но если бы и сделал, то у меня было бы много места.

Итак, следующим шагом было начало разработки дизайна — снова они использовали 2×4, чтобы создать это:

Перед тем, как приступить к этой части, они нарисовали рисунок на стене, чтобы я понял и согласился.Это помогло визуализировать размер и размер дымохода, который я хотел.

Тогда пришло время столкнуться с этим — наверное, это была самая сложная часть. Эти углы — вот почему я арендовал это. И проделать дыру в доме. 😉 Им действительно пришлось перерезать эту переднюю часть, потому что она не совпадала с верхом в самый раз:

Вот это с боков и началась обрезка:

Мне понравилась эта небольшая обрезка внизу, но, похоже, она собиралась бросить взгляд.Они немного отшлифовали эти углы, чтобы они больше не были опасными. 🙂

Обрезка и герметик — мои лучшие друзья. Они делают любой проект законченным и стирают все грехи. Какая разница с обрезкой справа ?:

Мы выбрали хороший клен, потому что я планировал испачкать его. После этого у меня действительно было чувство, что мне это не понравится, но я чувствовал, что это был этот красивый кусок дерева, и мне нужно было хотя бы попробовать морилку … но я был прав. Я начал вчера вечером, и мой сын стоял там и сказал: «Я ненавижу это, мама.Оно должно быть белым ». Он ТАК прав. Пятно здесь выглядит совершенно неуместно, но я, по крайней мере, попробовала. Оно становится белым. И, как сказал мой мальчик, оно будет застревать на белом верхе на другой стороне. комната. Этот ребенок учится. Я так горжусь! 🙂

Вот отверстия, заполненные до того, как я начал процесс окрашивания:

Это огромное заявление в комнате! Я не думаю, что смогу полюбить это больше, чем я. Сердечные глаза. 🙂

Пропорции сложны — если вы попробуете одно из них, вам придется поиграть с ними.У нас девятифутовый потолок, поэтому я пошел дальше и сделал его шире, чем диапазон. Это тоже личное предпочтение. Имейте в виду, что более широкий капюшон также помогает отводить пар и запахи:

Мне нужно купить вентиляционную крышку для улицы — в ветреную погоду становится шумно.В первый раз, когда я услышал его писк, я стоял на кухне, не двигаясь, в течение нескольких минут, пытаясь понять, откуда исходит шум. Я был в ужасе, это было животное в стенах или что-то в этом роде. Ха! К счастью, это легко исправить.

Вот еще раз посмотрите на стену раньше:

И с моим новорожденным:

Я отказался от досок, потому что у нас уже достаточно того, что происходит в комнате.Я бы сказал, они проделали отличную работу по воссозданию этого, верно?

Роспись корпуса почти закончена (это грунтовка по нижнему краю), и я поделюсь полным уроком в понедельник! Это потрясающе !! Я так влюблен в эту комнату!

Хороших выходных!
