Распределительная коробка: плюсы и минусы

Просмотров 75 Опубликовано 13.06.2018 Обновлено 13.06.2018

Часто при составлении плана электропроводки в квартире или частном доме встает вопрос об использовании распределительных коробок. С одной стороны их использование позволяет значительно упростить схему электропроводки, и соответственно снизить как материальные, так и трудовые затраты при прокладке проводки. С другой стороны применение распределительных коробок снижает надежность и безопасность схемы. Так как же стоит поступать? Нужно ли отказываться от применения промежуточных распределительных коробок? Рассмотрим этот вопрос более подробно в данной статье, взвесим все за и против применения данных электромонтажных коробок в электропроводке.

Что собой представляет распределительная коробка? Это такая коробка (пластмассовая или металлическая), в которой происходит соединение несколько линий электропроводки.

Соединение проводников выполняется несколькими способами: при помощи специальных клемников или скруткой. Более подробно об этом можно ознакомиться в статье «Электрическая распределительная коробка».

Преимущество использования распределительных коробок очевидно: значительно экономится количество электрического провода, так как для подключения нескольких розеток достаточно провести всего лишь одну линию электропроводки до распределительной коробки, а затем уже от нее вести провод на несколько розеток. Кроме того, упрощается прокладка электропроводки, так как отсутствует необходимость подготовки большого количества штроб.

А в чем же минусы применения распределительных коробок? Как уже говорилось чуть выше, использование распределительных коробок приводит к снижению надежности и электробезопасности дальнейшей эксплуатации электропроводки в квартире или частном доме. Это связано, прежде всего, с тем, что в коробках происходит соединение электрических проводов. Как клемники, так и скрутки не обеспечивают достаточно надежного соединения проводов.

Со временем проводники подвергаются окислению, что приводит к их нагреву. Нагрев проводников, в свою очередь способствует повреждению изоляции проводки, а это уже нарушение электробезопасности. Кроме того, контактное соединение проводов в распределительной коробке с помощью клемников со временем ослабевает, что также приводит к нагреву и повреждению изоляции проводников.

Исключением из правил является только пропаянная скрутка медных проводников. Данный тип соединения проводов характеризуется высокой надежностью.

Если вы хотите, чтобы ваша электропроводка в квартире или частном доме была надежной, то желательно не применять при монтаже распределительные коробки. При этом необходимо для каждой розетки вести отдельную линию от автомата в электрощите. Чем меньше в вашей электропроводке промежуточных соединений проводов, тем надежнее и безопаснее будет её эксплуатация. В данном случае провод соединяется только в распределительном электрощитке квартиры и в самой розетке.

Конечно, многие могут не согласиться с тем, что для каждой розетке нужна своя отдельная электролиния. Тем более что в некоторых случаях возникает необходимость применения розетки для подключения малой нагрузки — компьютера, аудио- или видеотехники. В этом случае будет нецелесообразно вести отдельную линию электропитания для потребителей с небольшой нагрузкой. То есть можно поставить распределительную коробку, от которой и запитать (подключить) несколько маломощных розеток. При этом следует соединить провода пайкой, что обеспечивает высокую надежность соединения.

Как правило, со временем количество потребляемой электроэнергии в квартире обязательно возрастет. Поэтому, при замене электропроводки квартиры всегда необходимо думать про запас мощности. Если в данный момент распределительная коробка коробка на несколько розеток – это оптимальный вариант, так как нагрузка небольшая, то в дальнейшем может возникнуть необходимость подключения более мощных электроприборов в данную группу розеток.

Коробки распределительные — Электросистемы

Виды и применение распределительных коробок

Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Виды распределительных коробок:

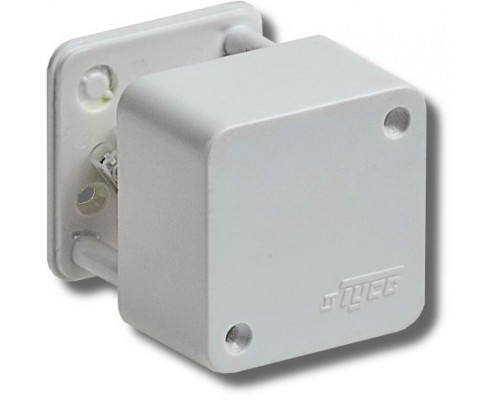

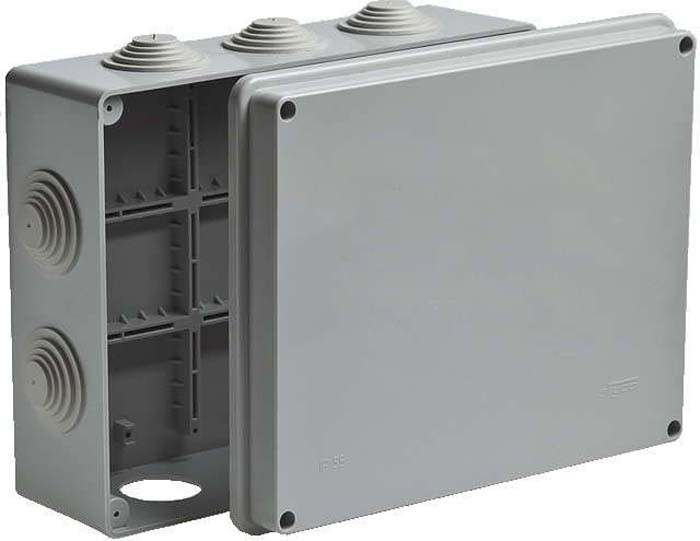

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;

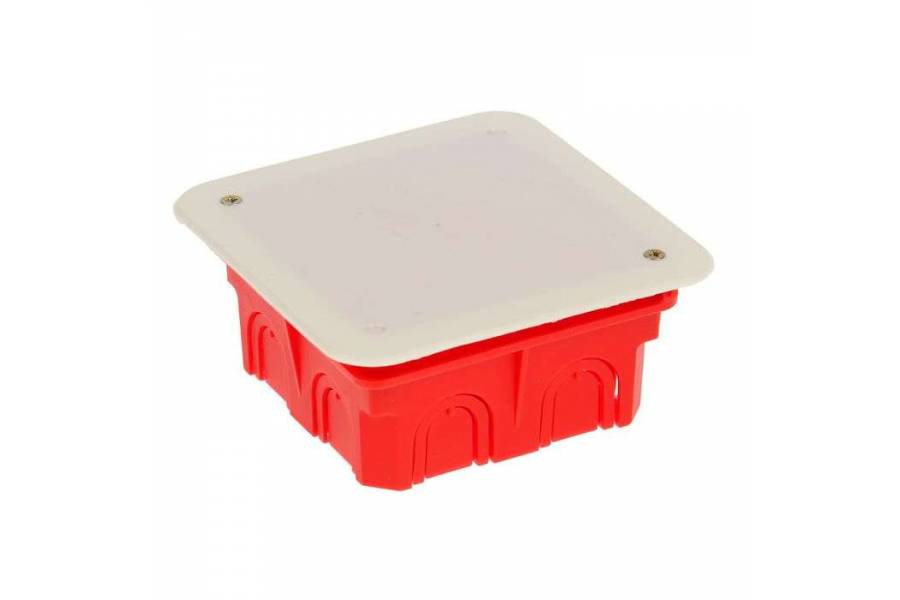

• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).

Материалы

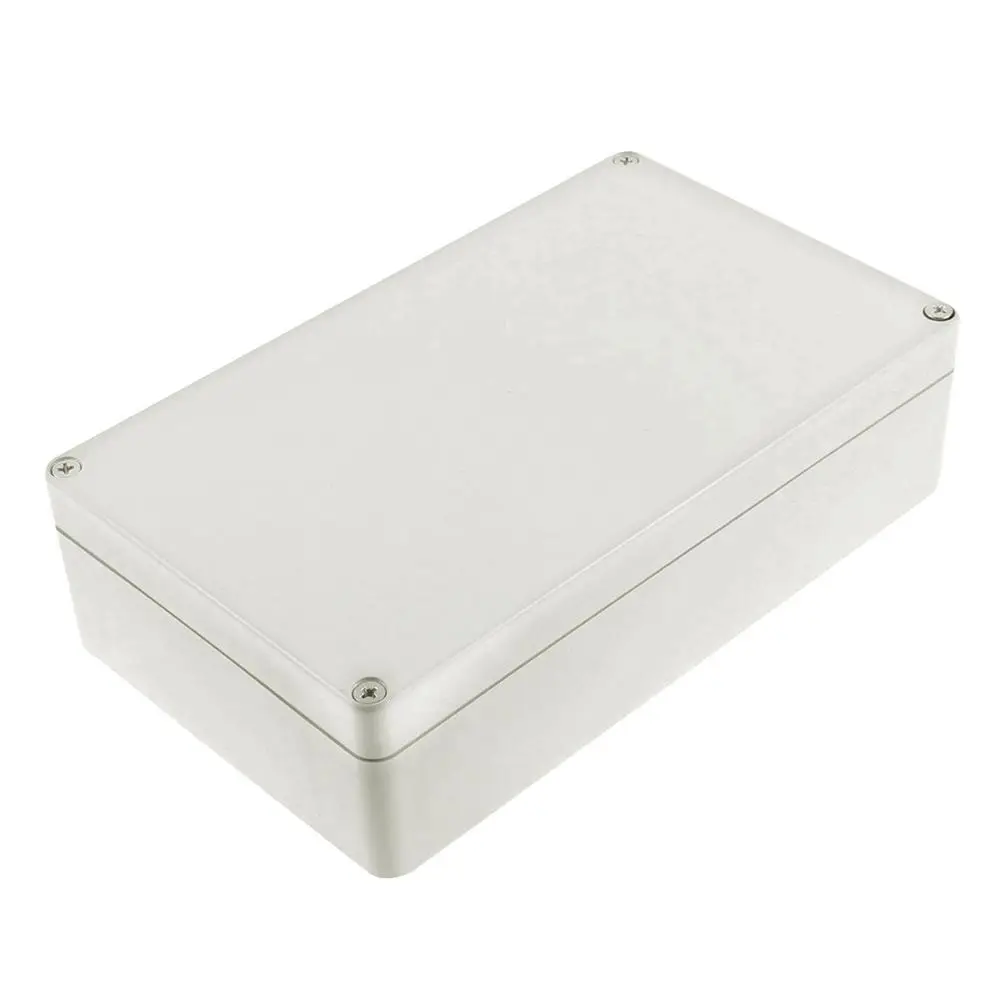

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

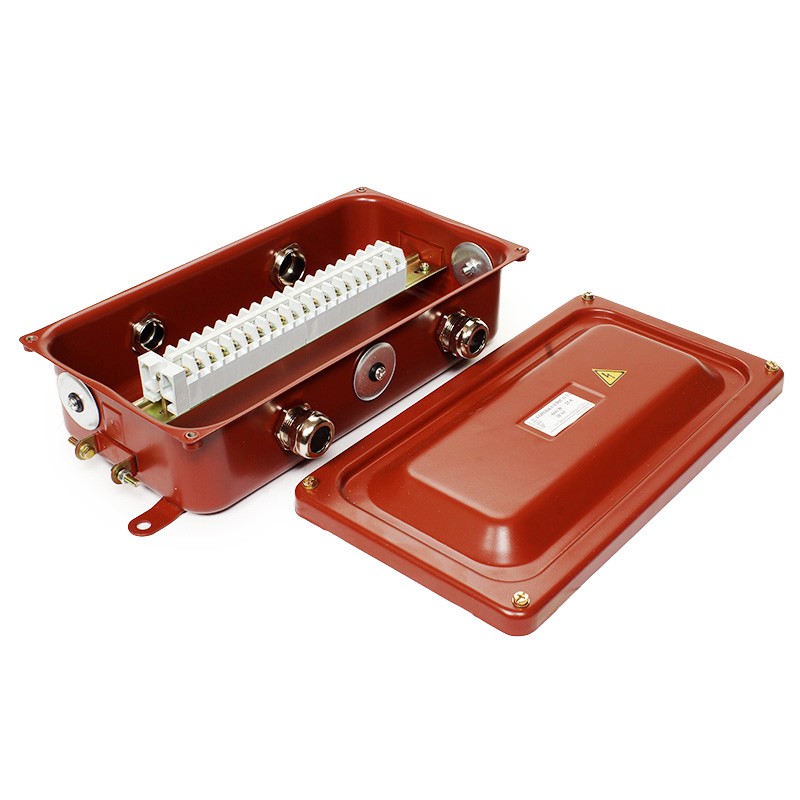

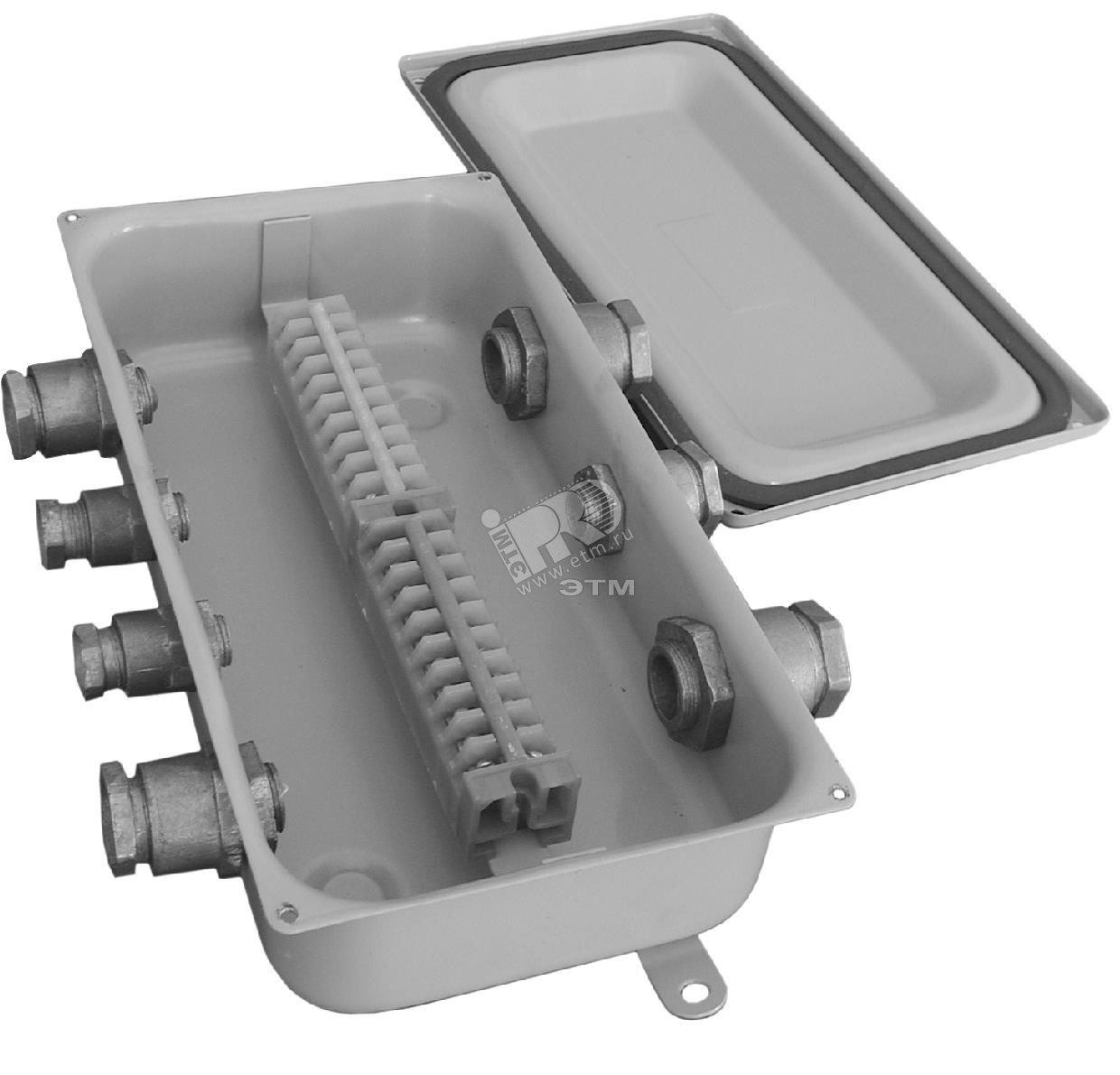

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

Устройство

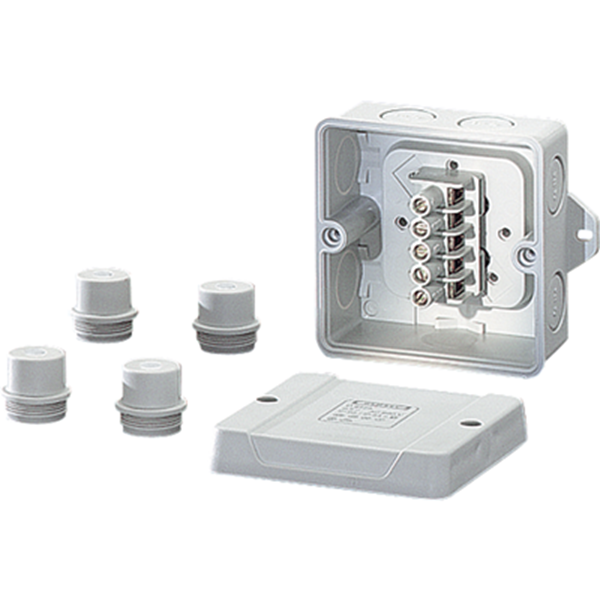

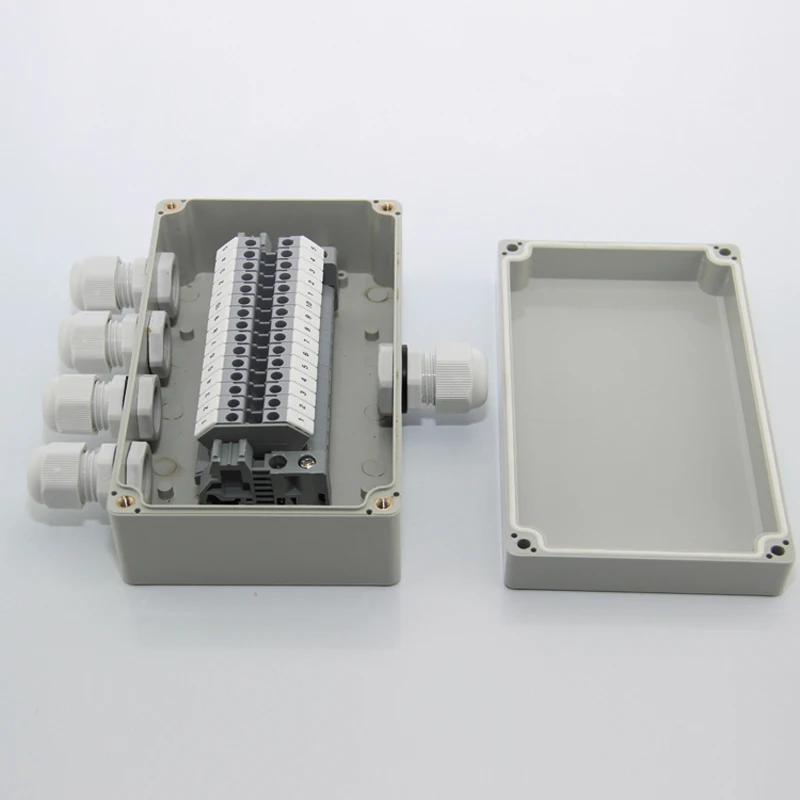

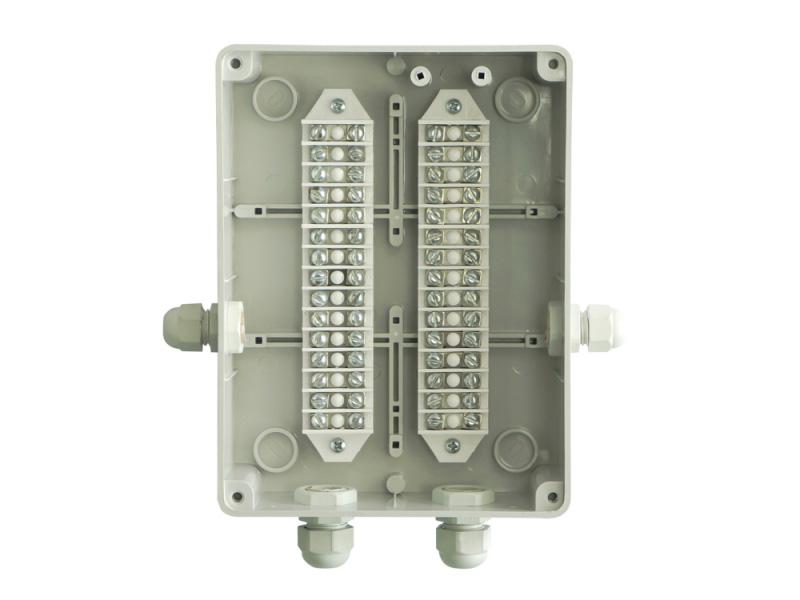

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Коробки для кабельного канала

Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.

Как найти электрораспределительную коробку — Доктор Лом

Распределительная коробка, она же электрораспределительная коробка, она же ответвительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, тогда проверьте следующие варианты: 1. Панельный дом по типовому проекту В стеновых панелях таких домов на стадии изготовления оставлялись пустоты, которые затем и использовались как распределительные коробки. Роль крышки в такой коробке выполняет оцинкованная жесть. Крышка выглядит приблизительно так: 2. Панельный дом по типовому проекту (Хрущевки и подобные) В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка. 3. От розетки или выключателя. Можно купить специальный прибор для обнаружения скрытой проводки, стоят такие приборы 80-200$ в зависимости от возможных параметров и фирмы-производителя. Но если стены не зашиты гипсокартоном или панелями, а проводка скрыта в стене, то найти такую проводку можно, воспользовавшись современной индикаторной отверткой. Это такая электронная отвертка, или прозрачная со светодиодом и батарейками-таблетками или непрозрачная с минидисплеем. Стоят электронные отвертки 2-5$. Если взять отвертку не за пластмассовую рукоятку, как обычно берут отвертку, а за металлическое «жало» и поднести отвертку рукояткой к стене, то индикатор загорится там, где в стене проводка, останется только вести отвертку от выключателя или розетки к коробке. При этом если ищется провод от розетки, то в розетку нужно включить какой-нибудь потребитель энергии, а если от выключателя, то включить свет. 4. Если у вас другой вариант. Тогда только простукивание. Почти всегда распределительные коробки располагаются над розеткой или выключателем до 50 см влево или вправо, в 5-20 см от потолка (исключение — «сталинки»). Даже если коробка находится под двухсантиметровым слоем штукатурки, все равно при простукивании вы услышите характерный звук, как будто вы стучите по гипсовой перегородке. Но если вы действительно стучите по гипсовой перегородке, в том смысле что стены (и потолки) у вас обшиты гипсом, тогда без услуг компаний, специализирующихся на поиске и устранении неисправности в электропроводке, вам не обойтись. Такое удовольствие будет стоить вам 100$ и выше. А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору» Для терминалов номер Яндекс Кошелька 410012390761783 Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641 Кошелек webmoney: R158114101090 Или: Z166164591614 На главную Нет 23820 Комментарии: 01-03-2013: Byron В каком-то блоге я уже видел подобную заметку, но все равно спасибо 01-03-2013: Доктор Лом Да, я знаю, в сети хватает любителей слямзить у меня текст и не поставить ссылку на первоисточник. 19-05-2013: Дмитрий В домах серии 45п одна распайка на квартиру, закрыта железной или оцинкованной крышкой.находится в прихожей. 25-10-2014: виталий а если в щитке два автомата (16 и 20 А)то в квартире 2 коробки должно быть? просто у меня кухня вырубилась. и я нашел одну коробку там все в куче скручено…ничего не пойму. и не понятно что куда идет. спасибо. 26-10-2014: Доктор Лом Количество распределительных коробок в квартире может быть сколь угодно большим и никак не зависит от количества автоматов на щите. Тем более, что на входе электрики иногда ставят более мощный автомат например, 25А на фазу и более слабый, например на 16А на ноль. А иногда ноль идет в квартиру вообще напрямую, без автомата и тогда второй автомат принадлежит вашему соседу. Если у вас пропало электричество на кухне, то Вам нужно искать коробку именно на кухне или поблизости, там будет 2, максимум 3 скрутки или спайки проводов, если выключатель света запитывается из этой же коробки. Если скруток (спаек) 3, то самая тонкая относится к выключателю, ее трогать не следует. Две мощных скрутки (спайки) — это фаза и ноль. Определить фазу можно индикаторной отверткой. А чтобы определить, не нарушен ли ноль, потребуется обычная лампочка и патрон, к которому прикручиваются два провода. В любом случае изоляцию со скруток (спаек) придется снимать, поэтому электричество на щитке лучше предварительно отключить. Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Распределительная коробка для электропроводки

Распределительная коробка

Распределительные коробки играют важную роль в схеме электроснабжения, они обеспечивают правильное распределение проводов и нагрузки от распределительного щита к точкам потребления. В местах соединения проводов устанавливаются распределительные коробки.

Основным назначением распределительных коробок являются:

1. Обеспечение пожаробезопасности соединения. При слабом соединении образуется сопротивление, которое приводит к нагреву. Распределительная коробка, в данном случае, исключает опасность возгорания.
2. Обеспечение свободного доступа к соединению. Позволяет без особых усилий и затрат найти и восстановить поврежденные участки.
3. Экономия кабеля. Значительно сокращается расход кабеля и работа по монтажу.

Соединение проводов в распределительной коробке

Основные проблемы с электропроводкой возникают из-за некачественного или неправильного соединения проводов. Поэтому, этап расключения распределительной коробки, является очень важным и ответственным. Существует несколько способов соединения проводов, каждый из них имеет свои плюсы и минусы. Мы рассмотрим самые основные по надежности и популярности, которые используют электрики «Академии ремонта» на наших объектах.

• Опрессовка проводов

 Очень надежный вид расключения распределительных коробок. Дынный вид соединения выполняется с помощью гильз разного диаметра соответствующих сечению соединения. Материал гильз должен соответствовать материалу кабеля, как правило, используются ГМЛ гильзы (гильза медная луженая). Лужение гильзы защищает ее от возможного окисления. Опрессовка выполняется специальными гидравлическими пресс-клещами. Для надежной изоляции и защиты соединения используются термоусадочные трубки.

• Сварка проводов

Сварка со скруткой так же является одним из самых надежных видов соединения. Выполняется сварочным аппаратом с графитовым стержнем. Как и в предыдущем варианте, соединение изолируется термоусадочной трубкой.

• Соединение с помощью клемников (Wago)

Самый популярный способ соединения проводов в распределительной коробке. Главным его преимуществом является простота монтажа. Можно легко изменить схему подключения без специализированного инструмента. В большинстве случаев, такого соединения вполне достаточно, но если сеть работает повышенными нагрузками, то лучше использовать один из предыдущих вариантов.

Что такое распределительная коробка и как её установить

Всем привет, рад Вас видеть на сайте электрика. В сегодняшней статье я расскажу, что такое распределительная коробка, а так же рассмотрим основные их виды и способы установки.

Распределительная коробка – это изделие или проще сказать специальная ёмкость с крышкой, которая применяется при монтаже электрических сетей и электропроводки в быту, и на предприятиях. Основное назначение её – это соединение и разводка проводов и кабелей.

Распределительные коробки так же можно называть — разветвляющими.

Назначение коробок в электропроводке:

— Служит для равномерного распределения электрической энергии от источника к потребителям (это образно сказано).

— Предоставляет возможность обслуживать и ремонтировать места соединения и разветвления проводников.

— В случаи необходимости с коробки можно добавить ещё одну точку питания. К, примеру, установить дополнительную розетку или блок розеток.

Разновидность распредкоробок

По типу установки коробки бывают:

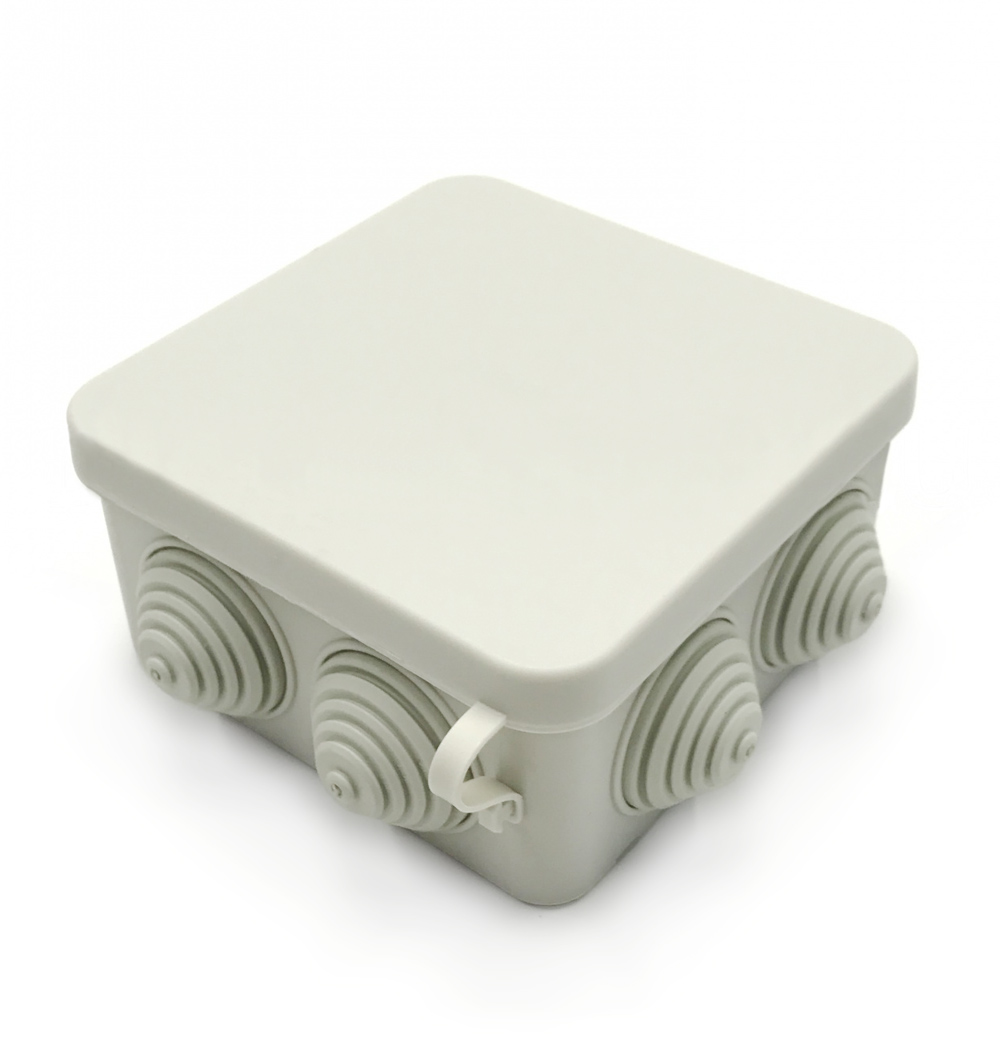

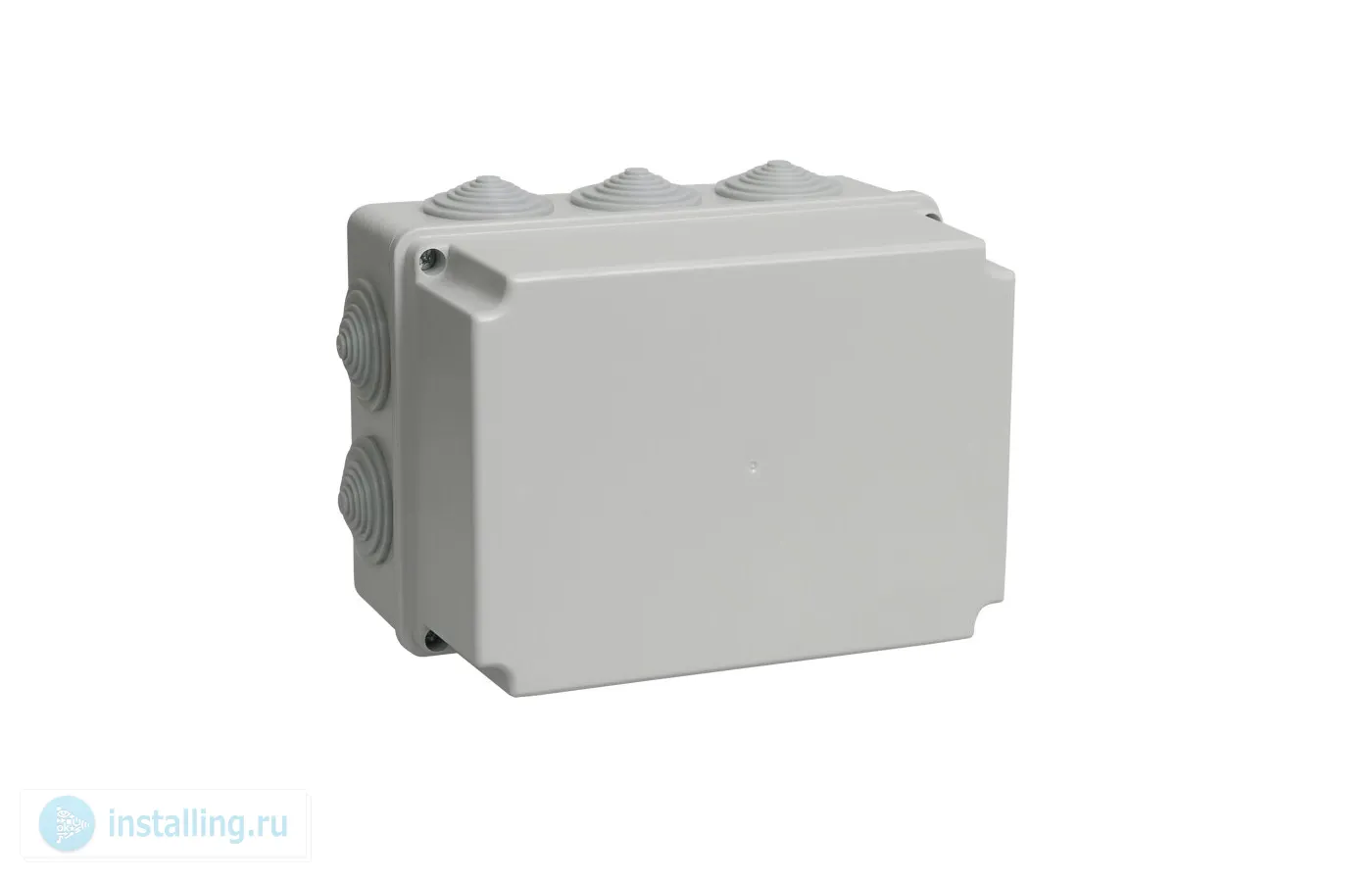

— Для наружной установки, применяются при монтаже открытой электропроводки.

— для внутренней установки, применяются при монтаже скрытой электропроводки.

В последнее время наружные начали оснащать дополнительными клеммными колодками, которые в разы облегчают соединение проводов.

Распредкоробки изготовляют из различных материалов: пластик, карболит, метал и так далее.

Металлические в основном применяют в помещениях с повышенной пожароопасностью или в не помещений, так как они герметичны и меньше поддаются влиянию окружающей среды.

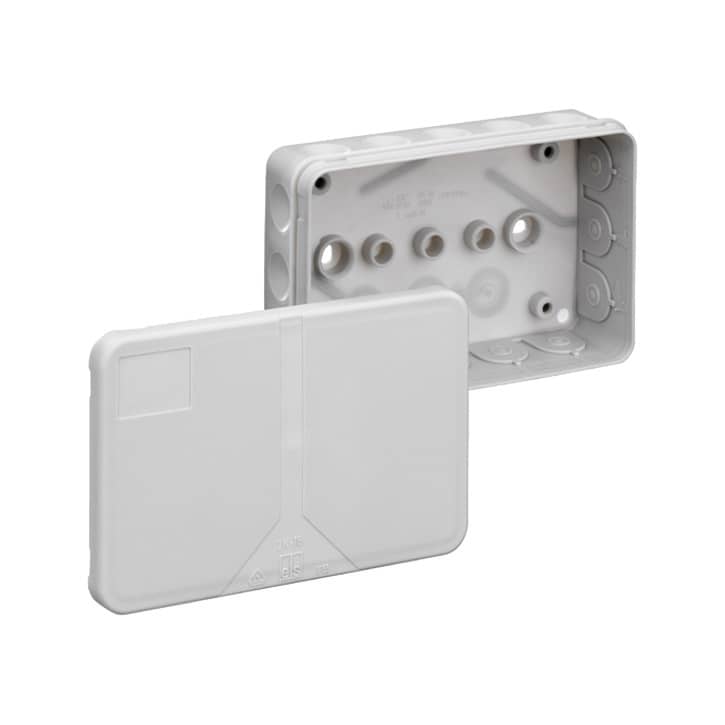

Пластиковые желательно использовать только внутри помещений. К их преимуществам можно отнести привлекательный внешний вид и не высокую цену.

Так же коробки выпускают различной формы: круглые, квадратные, прямоугольные и так далее. Всё зависит от того сколько к ней будет подходить проводов и куда она будет устанавливаться.

Забегая немного наперёд, сразу скажу, что круглую легче устанавливать, так как её не нужно выставлять по уровню. Но зато квадратные красивей смотрятся.

Размеры коробок тоже бывают разные. Подбирая распредкоробку по величине необходимо отталкиваться от того, какого сечения кабель в ней будет соединяться.

Способы монтажа распределительных коробок.

Как я уже писал выше, коробки монтируются скрытым и открытым способами. Давайте их рассмотрим.

Открытый способ.

Этот способ немного проще, и не требует много времени. Весь процесс монтажа, я разделил на действия, чтобы вам было проще запомнить.

— Как всегда начинаем с отключения электроэнергии и проверки её отсутствия. Для этого используем указатель напряжения или индикаторную отвёртку.

— Отмечаем карандашом место, куда будем крепить.

— После этого сверлим отверстия и при помощи дюбелей и саморезов прикручиваем коробку к стене.

— Для того, чтобы завести кабель нам нужно надрезать резиновые уплотнения. Обращаю ваше внимание на то, что диаметр отверстий на уплотнителе должен быть немного меньше, чем толщина кабеля.

В таком случае кабель будет плотно обжат и в коробку не попадёт пыль и влага.



— Соединяем провода в зависимости от того зачем всё это делается.

— Ещё раз убеждаемся в правильности соединения проводов, и если нужно изолируем места соединения изолентой.

— Аккуратно укладываем провода и закрываем крышку.

Вот и весь процесс монтажа внешней распределительной коробки.

Скрытый монтаж.

Этот способ немного трудней и на него уходит больше времени.

— Распредкоробка должна устанавливаться на высоте 10-20 сантиметров от потолка.

— С самого начала делаем углубление, или так сказать штробу, в стене для посадки туда нашего изделия. Лучше всего для этого подойдёт перфоратор или мощная дрель со специальной коронкой.

Диаметр углубления должен быть немного больше, чем размер самой коробки, чтобы она туда хорошо входила. Но слишком большую штробу тоже не следует делать, так как потом придётся много накладывать раствора и будет не совсем удобно её выравнивать.

— Далее разводим гипсовый раствор или алебастр. Смачиваем посадочное место водой и накладывает в него раствор.

— Вставляем коробку так, чтобы она была заподлицо со стеной. Ждём немного, пока начнёт схватываться раствор, и потом шпателем убираем его излишки.

— Заводим провода и делаем необходимые соединения.

— Укладываем все жилы и закрываем крышку.

Вот и весь процесс монтажа скрытой распределительной коробки. Потом место установки можно замазать тонким слоем штукатурки или заклеить обоями.

В завершении статьи ещё хочу дать один совет: все провода в коробках желательно подписывать маркером на внешней изоляции. Или делать записи на бумаге, и эти записи вкладывать внутрь коробок.

Это делается на тот случай, если вдруг у вас будут какие-то поломки в проводке, то по записям можно сразу определиться, что это за провода и куда они идут.

Для закрепления материала смотрите видео урок о том, как монтировать скрытые распределительные коробки.

На этом у меня всё. Жмите на кнопки социальных сетей и вступайте в группу. В следующей статье напишу о том, как соединять провода в коробках. Свои вопросы и пожелания пишите в комментариях. Пока.

С уважением Семак Александр!

Читайте также статьи:

Что такое распределительная коробка — Стройпортал Biokamin-Doma.ru

Что такое распределительная коробка

Что такое распределительная коробка

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки .

При монтаже открытой электропроводки. коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки. выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки .

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Соединение проводов в электрических распределительных коробках

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы. И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика. Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам. Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка. Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения. Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров. Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности. Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела. Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид.

Что касается типового ряда распределительных коробок, то их всего два:

1. Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.
2. Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Нужна ли распределительная коробка

Можно ли не устанавливать распределительные коробки? Если чисто теоретически, то никаких проблем. Правда, придется усилить изоляцию соединений, особенно это касается тех стен, которые подвергаются оштукатуриванию. Или использовать схему подключения потребителей, так сказать, отдельного типа. Это когда к каждому прибору подводится отдельный провод от распределительного щита. Представьте, сколько потребуется для этого проводов, плюс увеличенный объем электромонтажных работ. К тому же придется прокладывать достаточно широкие и глубокие штробы, чтобы в них поместился целый пучок разнокалиберных проводов.

Конечно, можно выдвинуть контраргумент и сказать, что прокладка проводов к каждому потребителю считается самой безопасной. Ведь это полное отсутствие соединений. В принципе, так оно и есть. Но если все соединения были проведены профессионально, то есть, в соответствии с нормами и требованиями, то их присутствие не является опасностью. Хотя каждый решает сам – устанавливать распределительную коробку или нет.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Как правильно провести соединение проводов в распределительной коробке

Обратимся к ПУЭ, где четко прописаны требования к соединению проводов в распределительных коробках. Здесь несколько вариантов:

• пайкой;
• опрессовкой;
• клеммами;
• с помощью болтового или винтового соединения.

Какой из данный вариантов считается лучшим? Если учитывать два показателя: надежность и технологичность, то идеальный вариант – это скрутка с последующей пайкой концов. Можно воспользоваться только скруткой, и это тоже очень технологичный вариант, правда, у него заниженная надежность по сравнению с пайкой.

Теперь соединенные концы проводов надо обязательно заизолировать, для чего используется изолента. При этом все соединения необходимо в распределительной коробке установить таким образом, чтобы они равномерно распределились по внутреннему пространству устройства и не соприкасались между собой.

Опытные электрики после проведения монтажных работ проводят проверку всех соединений. Они подключают к каждому контуру нагрузку и проверяют, не греется ли какой-нибудь стык. Если соединение проводов стало теплым, то значит, площадь их соприкосновения небольшая или контакт неплотный. Поэтому такой стык надо обязательно переделать.

Электропроводка в квартире своими руками – пошаговая инструкция к применению

Подрозетники по бетону – размеры и способ установки

Для чего используется кросс модуль

Распределительная коробка

Для чего нужна распределительная коробка? Вопрос, который достоин рассмотрения.

Распределительная коробка – это электротехническое приспособление для скрытия кабельных скруток и разводов при прокладывании электросети.

Коробки изготавливаются из негорючих пластмасс и закрываются крышкой. На торцах есть горловины для ввода проводов.

Имеется два типа электрораспределительных коробок. Для открытой и скрытой электропроводки.

Монтируя открытую проводку, распределительная коробка ставится поверх стены, а для скрытой проводки – монтируется в стену и крепится там штукатурными смесями.

Коробка монтируется в стену так, чтобы крышка находилась снаружи. Открыв ее, специалист по ремонту получает возможность доступа к проводам.

Для обеспечения надежности и равномерности распределения электрической энергии в помещении, электропроводку делят на магистрали. В каждом помещении есть своя, а в каждой магистрали есть свой питающий провод. К этому проводу подключают выключатели, люстры, розетки и другие электротехнические приспособления.

Распределительная коробка электрическая предназначена для сведения проводов в одну точку и соединения их между собой.

Установка коробок производится в пробитые отверстия панелей и стен, либо на их поверхности при помощи саморезов.

Распределительная коробка не должна уродовать дизайн помещения, для этого ее заклеивают обоями или скрывают под слоем шпаклевки.

Объединение кабеля в коробке производят пайкой или скруткой, после чего изолируются специальной лентой.

По существующим правилам, электрические провода должны соединяться только в специальном электротехническом приспособлении, которое называется – распределительная коробка.

Коробка монтажная распределительная устанавливается в нескольких десятках сантиметров от потолка, а место расположения выбирается в зависимости от высоты потолков помещения.

Для правильного соединения проводов в коробке необходимо выровнять кончики проводов на длину до 2-3 сантиметров. Далее удаляется внешняя изоляция кабеля (если кабель с двойной изоляцией) и освобождаются токоведущие жилы. Если кабеля будут коммутироваться скруткой с последующей пайкой или сваркой, то длина зачистки проводов будет колебаться от 4 до 5 сантиметров.

Следующий этап – это «прозвонка» проводов. Для этой цели можно воспользоваться любым инструментом с индикацией «прозвонки».

Чтобы справится с монтажом проводки, надо вообразить, что провода — это трубы, а проходящий по ним ток – это вода. Провод фазы – это провод, по которому течет вода. Нулевой проводник – это «обратка». Защитный провод – это «аварийка» на случай, если где-то будет утечка «воды». Такая утечка моментально «сольется» в землю.

Упрощает работу различная окраска проводов. Обычно белый – это провод фазы. Синий – провод «нуля». Зелено-желтый – это провод заземления.

Проводя электромонтажные мероприятия, необходимо жестко следовать порядку расцветки проводников. Это значительно облегчает монтаж в распределительной коробке.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Зачем нужна распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Разновидности и монтаж распределительных коробок своими руками

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительные коробки для электропроводки

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

1. Крепление коробки к стене согласно схеме разводки.
2. Завод внутрь проводов с последующим их соединением между собой.
3. Проверка собранной электрической сети.
4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Что такое распределительная коробка

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов . Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55 , имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.

Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться в каталоге .

Распределительная коробка, распределительная коробка Электрическая, Китай катодной защиты Аксессуары

Описание:
Электрическая распределительная коробка представляет собой устройство, содержащее проводов переходов, которые позволяют проводка в доме или общественном здании для взаимодействия с основного источника питания. Распределительная коробка является более практичным, чем оголенными электрическими проводами. Это окно является неотъемлемой частью системы защиты цепи. Установка противопожарной вокруг входящих или исходящих кабелей должна быть расширена, чтобы покрыть электрический коробку, которая может предотвратить короткое замыкание внутри коробки во время случайного пожара. Обычно построен с использованием металла или жесткого пластика, общий вид распределительной коробки либо квадратной или прямоугольной конструкции. Во многих домах, коробка, как правило, встраиваемые в стену только с передней панели открыта для просмотра. Реальная стоимость электрической распределительной коробки, чтобы обеспечить степень защиты для интерфейса подключения в различных точках соединения. Существует правило, предохранительный выключатель, который позволяет соединения внутри коробки должны быть закрыты в случае чрезвычайной ситуации. Жизнь типичного коробке может быть измерена в течение десятилетий. Тем не менее, если исходный проводки остается в хорошем состоянии, он не должен быть заменен непрерывно.

Применение распределительной коробки:
Распределительная коробка может быть использован в качестве анода перехода / управления / коробки мониторинга, отрицательный узлом / управления / контроля Ящики, коробки облигаций, клеммные коробки, мониторинг / распределительные коробки, коробки эквипотенциальные и т.д.

Технические характеристики электротехники Распределительная коробка:

Ограждение	Опасные или неопасные
	Место и условия окружающей среды
	Крытый или открытый, температура, местоположение т.е. прибрежных или оффшорных
Материал корпуса	Нержавеющая сталь, стеклопластик, цинк окрашенной стали, алюминия, пластика
Внутренние компоненты	Резисторы / шунты / Диоды / Металлы / Переключатели / Ссылка / Предохранители / Терминалы / Тест Розетки
Количество входов и выходов	1 вход 50мм1 вход 50мм2 Из сшитого полиэтилена / ПВХ, 5 х 16 мм выход2
	1 вход 25мм1 вход 25мм2 Из сшитого полиэтилена / ПВХ, 5 х 10 мм выход2
Тип Входа	Conduit концентраторы или железы
Дополнительные требования	Корпус навес, висячие замком зажимы Toggle

Corroco Международная промышленная Лтд является профессиональным производителем и поставщиком распределительных коробок в Китае. В дополнение к электрораспределительных коробках, мы также занимается производством пайки пальца, СР провода и кабеля, испытательной станции, электрод сравнения, трансформатора выпрямителя и других аксессуаров катодной защиты. С опытом производства 12 лет, наши продукты были экспортированы в США, Канаде, Великобритании, Германии, Ирана, Пакистана, Индии, Кувейте, Дубаи, Саудовской Аравии, Филиппин, Малайзии, Сингапуре, Конго, Турции и т.д. Электрические коробки и крышки

— Primus Cable

Электрические коробки позволяют скрыть электрическую проводку и проемы в стенах вокруг розеток. Они бывают разных типов и форм для установки на пол, стены и потолок. Мы поставляем широкий выбор продукции Arlington Industries для организации электропроводки вокруг розеток.

Установка потолочного вентилятора? У нас есть все необходимое для крепления потолочного вентилятора. Мы предлагаем круглые пластиковые паровые ящики для гипсокартона, такие как Пластиковый паровой ящик с регулируемым стальным кронштейном для вентилятора / приспособлений.Он имеет полностью регулируемые стальные кронштейны с покрытием, которые подходят для балок на расстоянии от 16 до 24 дюймов. Они имеют встроенные фланцы и прокладки для защиты от проникновения воздуха.

Наши электрические потолочные коробки соответствуют нормам жилищного строительства и устанавливаются заподлицо с потолком, что обеспечивает аккуратный внешний вид. Эта электрическая коробка неметаллическая и не проводит электричество.

Мы также предлагаем электрические коробки для небольших приспособлений и устройств безопасности, таких как неметаллический CAM-BOX ™. Он идеально подходит для установки детекторов дыма или радона в стенах или потолках.Он предназначен для размещения низковольтных устройств и быстро устанавливается с помощью кольцевой пилы диаметром 4 дюйма. Это устройство выдерживает нагрузку до 50 фунтов на подвесной потолок.

Он совместим с любым расположением отверстий для камер видеонаблюдения, так как вы просверливаете отверстия в монтажной пластине. Камеры видеонаблюдения диаметром от 4,5 до 7 дюймов можно устанавливать непосредственно на фланец коробки. Эта электрическая коробка может поворачиваться до 180 градусов в любом направлении для размещения подключенной камеры.

Переоборудование жилой или коммерческой недвижимости? Мы предоставим вам одно- и двухблочные электрические напольные коробки.Эти небольшие электрические коробки металлические с крышкой для розеток заподлицо. Они доступны с латунными или никелевыми крышками.

Для сетей домашнего кинотеатра мы предлагаем электрические коробки, специально разработанные для организации аудио / видео и силовых подключений для телевизоров. TV Box ™ 5 «x 8» из низкопрофильного пластика можно установить как горизонтально, так и вертикально, чтобы скрыть кабели позади телевизора. Эти ТВ-боксы из Арлингтона бывают разных конфигураций, от одной группы до трех.

Если у вас есть какие-либо вопросы, позвоните нам или напишите нам.

Электрические коробки, розетки, пластины и монтажные кронштейны

Мы предлагаем широкий выбор монтажных кронштейнов низкого напряжения и пластин , а также коробки для электрических устройств, средств массовой информации и приспособлений. Встраиваемые коробки и розетки идеально подходят для установки за телевизорами, мониторами или развлекательными центрами. В этом разделе вы также найдете монтажные аксессуары, опоры для кабелей и зажимы-стабилизаторы.

Все необходимые электрические коробки, крепления, кронштейны и аксессуары

Для каждого ввода кабеля в стену требуется коробка, крепление или кронштейн, а CableOrganizer.com — это место, где можно найти широкий выбор высококачественной продукции. От электрических и мультимедийных ящиков до приспособлений — у нас есть все, что вам нужно, чтобы обеспечить доступ к стене для ваших кабелей, одновременно улучшая внешний вид вашего жилого пространства.

Первый шаг в выборе правильного оборудования для ваших кабелей — это осознание того, что небо — это предел.Конечно, у нас есть множество стандартных монтажных кронштейнов, которые являются идеальными и недорогими вариантами для низковольтных настенных панелей A / V и кабельных желобов. Однако у нас также есть уникальные предметы, такие как комплект боллардов Arlington, который позволяет подвести силовую и низковольтную проводку для телефона, безопасности и освещения к любой открытой местности. Он идеально подходит для открытых палуб, лодочных причалов или пешеходных дорожек.

У нас есть все необходимое электрическое оборудование для подключения профессиональных домашних кинотеатров высшего уровня.У нас есть продукты, которые буквально приближают вас к опыту домашнего кинотеатра, обеспечивая отличное качество, сохраняя при этом организованность и скрытность ваших аудио, видео, кабелей управления и питания. Если вы делаете покупки для коммерческих помещений, у нас есть настенные боксы, которые удобны и просты в использовании, сохраняя при этом отличную связь и сотрудничество в таких помещениях, как конференц-залы и залы. Вы можете легко настроить свой опыт в соответствии с вашими потребностями, комбинируя совместимые лицевые панели и соединительные пластины для бесконечного количества возможностей.

Независимо от того, какое использование вы собираетесь использовать из коробки, крепления или кронштейна — наши продукты гарантируют, что ваш проект будет выполнен профессионально как с точки зрения качества, так и с точки зрения внешнего вида. Просмотрите наш ассортимент продуктов и позвоните нам по телефону 866-222-0030, если у вас возникнут дополнительные вопросы. Не забудьте купить подходящие аксессуары для работы, чтобы сэкономить время и нервы. Мы — ваш универсальный магазин для всех ваших проектов — больших или малых!

Что делать, если ваша электрическая коробка перегружена

Власть — это необходимость, которую мы часто принимаем как должное, пока мы не останемся в темноте из-за перегруженной электрической коробки.Пока это хорошо чтобы заботиться об окружающей среде и убедиться, что свет выключен, мы по-прежнему нужно держать включенным большое количество наших домов, например, кондиционер или холодильник. Если электричество используется неразумно, вы рискуете получить перегрузку. ваша электрическая коробка. Чтобы обеспечить безопасность вашего дома и электропроводки, мы предоставили вам краткое описание того, как решить проблему с перегруженной электрической коробкой.

Что делает ваша электрическая коробка?

Электрическая панель вашего дома — центральная блок управления всей вашей электропроводкой.Электрощит — щитовой выключателей, называемых автоматическими выключателями, при этом каждый выключатель управляет отдельным набор розеток или бытовой техники. Все они чувствительны к теплу, поэтому, если вы используете слишком много электричества в одной цепи, выключатель щелкнет выключателем и включится отключите питание, чтобы предотвратить повреждение вашей проводки и вашего дома.

Что такое перегруженная электрическая коробка?

Проще говоря, ваша электрическая коробка перегружена когда энергопотребление вашего дома превышает то, с чем может справиться ваша панель.Есть несколько ключевых признаков, на которые следует обратить внимание, если вы думаете, что ваша электрическая коробка перегружен.

• Перебои в электроснабжении: Если автоматические выключатели постоянно спотыкаются, и вы остались без электричества, это может быть потому что электрическая панель не справляется с текущим спросом.


• Розетки или электрическая панель слишком горячий, чтобы дотронуться: это признак того, что ваша электрическая панель или розетки работать усерднее, чем следовало бы. В то время как теплая розетка может сигнализировать о том, что прибор вызывает проблему, к этому нельзя относиться легкомысленно, так как может еще больше повредить проводку в вашем доме.


• Искры: если вы видите искры, исходящие от электрическую коробку или розетки, полностью отключите питание и вызовите опытного специалиста для проверки вашей проводки. Это общий признак перегруженная электрическая коробка, но это может быть серьезной опасностью пожара, если не разобрались как можно скорее.

Как отремонтировать перегруженную электрическую коробку?

Ремонт любой части электрической системы вашего дома и электромонтаж должен выполняться с особой осторожностью, и в конце дня, решение серьезных проблем следует доверить профессионалам.К счастью, есть действия, которые вы можете предпринять в своем доме, чтобы устранить причину перегрузки электрическая коробка, и принять профилактические меры, чтобы помочь вам использовать электричество с умом.

Устранение неполадок

Если у вас есть конкретная схема который продолжает отключаться, первое, что вам следует сделать, это выключить питание на выключатель и отключите все приборы в этой области. Со всем отключенный, вы можете снова переключить этот автоматический выключатель в положение «включено».Проверьте рекомендуемый уровень тока автоматического выключателя и убедитесь, что у вас не слишком много бытовой техники из слишком малого количества розеток. Чтобы предотвратить конкретный участок проводки от перегрузки, подключите некоторые из этих дополнительных бытовой техники в другом месте вашего дома.

Профилактические меры

Самый простой способ предотвратить перегруженная электрическая коробка должна перемешать некоторые из ваших приборов вокруг вашего дома. Вы можете равномерно распределить нагрузку между каждым автоматическим выключателем, поэтому никакая секция ваша электрическая система должна работать больше, чем другая.Осознавая свои электрическая нагрузка дома также является необходимостью.

Ваша электрическая панель определяет какую электрическую мощность вы можете использовать в своем доме. Коробка будет вероятно, имеют силу тока от 100 до 200, а все автоматические выключатели на панели могут удвоить это число. Каждый автоматический выключатель будет также есть собственная шкала силы тока, обычно в диапазоне от 15 до 30 ампер. Это показывает, сколько энергии вы можете использовать для этой конкретной области. Если вы заряжаете дом большего размера или система кондиционирования, убедитесь, что у вас есть минимум сила тока около 200.Коробка подходящего размера будет зависеть от вашего бытовой техники и размера вашего дома, поэтому позвольте одному из наших лицензированных технических специалистов посоветуем вам, если вам нужен электрический замена панели.

Некоторые основные приборы, например холодильники и системы отопления, вентиляции и кондиционирования воздуха, должны иметь специальные схемы. Это означает, что автоматический выключатель будет подавать только питание. к одной розетке, что снижает риск перегрузки электрической панели. Убедитесь, что эти устройства подключены правильно также может помочь повысить эффективность вашей техники за счет обеспечение их надежным электроснабжением.

Доверьте нам Art Plumbing, AC & Electric, чтобы убедитесь, что ваша электрическая система в полном порядке. Оставайся в безопасности и не делай этого не стесняйтесь обращаться к нам по вопросам аварийного электрического ремонт.

Электрические коробки

Медфорда теперь покрыты растениями и животными из водораздела мистической реки

Недавно вечером на парковке в Медфорде меня встречает художница Софи Таттл. Еще не совсем сумерки, но зловещие серые облака заставляют их чувствовать себя гораздо позже. Таттл хочет показать мне три своих новейших мини-фрески, нарисованных на электрических коробках, прежде чем мы начнем нашу короткую прогулку, чтобы увидеть остальные семь. В траве, обрамляющей край участка, электрическая коробка покрыта участком красных лесных грибов. Зимородок с синим поясом на фоне пышного зеленого леса.

«Опоясанный зимородок и гриб винного колпака» Софи Таттл на Клипперсип-драйв в Медфорде. (Робин Лаббок / WBUR) Другая сторона «Опоясанного зимородка и винного гриба». (Робин Лаббок / WBUR)

Окружающая площадь Медфорд, последняя инсталляция художника из Медфорда под названием «Пейзажи с электрическими коробками» изображает местную и инвазивную флору и фауну, населяющие близлежащую экосистему Мистик Ривер.На каждой картине изображено хайку от поэта Гэри Робертса. На одной коробке изображена большая рогатая сова с цветами ириса голубого флага на оранжевом фоне; на другом изображена декоративная стрекоза, держащаяся за ветку возле желтых вешенок. На молочаях есть бабочка-монарх и находящийся под угрозой исчезновения кролик из Новой Англии (не те, которые мы находим в наших садах, а это обычно восточные хвощи) с темными ягодами. Ее картина с изображением голубой цапли и водяной лилии — одна из фаворитов Таттла.Эта работа находится у края тротуара, и ее задевают автомобильные двери.

33-летняя междисциплинарная художница умело вливает в свои работы насущные проблемы, такие как окружающая среда и политика, которая на нее влияет. Работа Таттла «исследует коллективные приоритеты человечества в отношении планеты» и черпает вдохновение в русской иконописи и мексиканском движении настенной живописи 1920-х годов. В одной из ее студийных пьес «Аксолотль» саламандра плывет среди стаканчиков из-под содовой из фаст-фуда и вредных пластиковых бутылок.В «Borderlands» стены на границе США и Мексики не позволяют сонорскому вилорогу мигрировать и размножаться с его родственной мексиканской популяцией, что еще больше угрожает вымирающему животному. В своих настенных росписях она пытается «перенести природу в места, [где] мы как бы о ней забыли», — объясняет она.

Художник Софи Таттл перед своей картиной «Рыжая лисица и синяя древесная астра». (Робин Лаббок / WBUR) «Red Fox & Blue Wood Aster» Софи Таттл. (Робин Лаббок / WBUR)

В этой серии о электрических коробках Медфорда она хотела привлечь внимание к Мистической реке — водоему всего в квартале от центра города, которое часто можно было игнорировать.Таттл говорит о 60% -ном сокращении мировой популяции млекопитающих, птиц, рыб, рептилий и земноводных за последние 40 лет. Она говорит, что «переосмысление будущих возможностей … переосмысление наших отношений с природой и нашего отношения к миру» имеет для нее первостепенное значение. Пока машины проезжают мимо оживленного центра, картины приглашают зрителей задержаться, пусть даже ненадолго.

На изображениях нет явных сообщений об изменении климата или призыва к действию. Но любопытные зрители, которые следят за Таттлом в Instagram, увидят лакомые кусочки о животных и растениях, которые дают больше контекста.Например, в подписи к фотографии «Зеленая стрекоза Дарнера и вешенки» Таттл пишет: «Исследования показывают, что грибы могут превращать пестициды и гербициды в более безвредные соединения, удалять тяжелые металлы с заброшенных участков и разрушать пластик. Их даже использовали для удаления тяжелых металлов из загрязненной воды ». В другом посте она рассказывает, что выживание бабочек-монархов зависит от молочая, и призывает читателей сажать их, чтобы увеличить их численность.

«Бабочка-монарх и молочнок» Софи Таттл на Губернатор-авеню в Медфорде. (Робин Лаббок / WBUR)

Таттл потребовалось почти три месяца, чтобы покрасить и покрыть лаком все коробки с помощью своей подруги и художника Аманды Хилл (которая помогала с фундаментальными работами и выкройками для восьми из 10). Проект финансировался Medford Arts Council, Creature Conserve и The Awesome Foundation. Прежде чем Таттл наложила краски на кисть, она работала с Ассоциацией водоразделов Мистик Ривер, чтобы определить местную городскую дикую природу.Затем сообщество должно было взвесить то, что они хотели бы видеть на коробках, с помощью онлайн-опроса. Затем Таттл решил определить, какие коробки можно раскрасить. «Когда я начинал, у них не было карты ящиков. Так что мне пришлось пойти и прогуляться, поставить точку на каждой коробке и выяснить, кому они принадлежат, — рассказывает мне Таттл. Некоторые из них принадлежали городу, другие — государству, а некоторые находились в частной собственности.

Большая рогатая сова Софи Таттл на Риверсайд-авеню в Медфорде (Робин Лаббок / WBUR) (Робин Лаббок / WBUR)

Для тех, кто столкнется с инсталляцией, сопредседатель Медфордского совета искусств Даниэль Мориарти надеется, что она «как бы мешает их повседневной прогулке и блужданию. через Медфорд Центр [и] скрашивает их день.Возможно, это «заставит людей остановиться и по-настоящему задуматься об окружающей среде в более широком смысле».

Доктор Люси Спелман, основатель некоммерческой организации Creature Conserve, объединяющей художников и ученых и помогающей финансировать этот проект, говорит, что очень важно, чтобы художники вели диалог о движении за охрану природы и изменении климата.

«Ученые говорят нам, что у нас есть эти проблемы, что вы должны делать это по-другому … это слишком похоже на правила», — говорит она. «Наша культура должна заставить нас измениться.

Что касается Таттл, она надеется, что люди, которые сталкиваются с раскрашенными электрическими коробками, получат «понимание природы вокруг нас» — и, в идеале, более глубокую признательность и уважение к нашей местной экосистеме.

«Alewife & Goldenrod» Софи Таттл на Салем-стрит в Медфорде. (Робин Лаббок / WBUR) (Робин Лаббок / WBUR)

Как найти и маркировать вашу электрическую панель

Сегодня мы здесь, чтобы помочь вам найти и маркировать электрическую панель. Не стоит заглядывать в темноту во время отключения электричества! Знание местоположения вашей электрической панели необходимо для восстановления питания в перегруженной цепи и отключения питания в определенных областях для электромонтажных работ и по соображениям безопасности.Маркировка вашей электрической панели сэкономит вам много времени и предотвратит старую игру с запросом и ответом: «Какие огни выключены ?!»

Обычно в каждом доме есть одна главная электрическая панель, которая контролирует количество электричества, поступающего в дом. Иногда есть еще «вспомогательная панель», которая управляет различными цепями в другой области. Мы хотим найти одну главную электрическую панель. Вы сможете определить, есть ли у вас подпанель, завершив процесс присвоения ярлыков основной панели.

Чтобы сузить круг охоты, основная панель, скорее всего, будет найдена в чулане, подвале, гараже, прачечной или даже снаружи — где-то вне поля зрения, вне памяти. Это немного раздражает глаз, обычно это большая металлическая коробка, прикрепленная к стене. Вероятно, поэтому он скрыт. Хотя вы можете еще не знать, где находится ваш, вы узнаете это, когда увидите.

Некоторые общие предложения

• Найдите свою электрическую панель, когда на улице светло или когда свет включен.Если вы так и не нашли свою панель и ночью отключили электричество, вам придется охотиться и возиться с фонариком.
• Идите из комнаты в комнату и найдите большой серый металлический ящик. Обратите внимание, что он может быть не серым, потому что он окрашен, чтобы гармонировать с цветовой схемой дома.
• Если вы не можете найти панель, обратитесь к отчету об осмотре дома или позвоните в местную электрическую компанию. В Hiller у нас обычно есть записи о расположении электрических панелей наших клиентов, и мы можем проинструктировать вас по телефону.В противном случае один из наших профессионалов может приехать к вам, найти и проверить вашу электрическую панель.

Есть два типа электрических панелей: блок предохранителей и автоматический выключатель . Если есть переключатели, это автоматический выключатель; если на нем есть ручки и предохранители, то это блок предохранителей.

Двухполюсный автоматический выключатель наверху — это выключатель питания для всего дома. НЕ выключайте главный выключатель , за исключением чрезвычайных ситуаций, таких как наводнения или пожары.Ваш электрик может отключить главный выключатель для проверки и ремонта.

Основная причина, по которой вам нужно найти панель, — это снова включить питание цепи. Если предохранитель перегорел из-за перегрузки розетки в вашем доме, вам нужно будет найти панель, чтобы заменить предохранитель и восстановить питание. Если прерыватель срабатывает, вам нужно найти сработавший прерыватель и полностью выключить его, прежде чем снова включить.

Также полезно знать, где находится главный выключатель питания во время чрезвычайных ситуаций, таких как наводнения и пожары.Если вы чувствуете запах чего-то подозрительного и подозреваете опасность поражения электрическим током, вам следует отключить питание этой цепи до тех пор, пока электрик не выяснит опасность.

В случае перегрузки цепи в любом месте вашего дома вы должны иметь возможность найти свою панель, найти правильный переключатель и устранить отключение. Конечно, если возникнет какая-либо путаница в процессе восстановления питания, обратитесь к профессионалам Hiller. Мы даже предлагаем электрические оценки и можем помочь вам найти вашу панель, проверить и пометить переключатели на вашем автоматическом выключателе.

К счастью, вы нашли свою электрическую панель, вскрыли ее и обнаружили, что все цепи четко обозначены. Тем не менее, рекомендуется перепроверить его точность.

Каждый переключатель управляет чем-то другим. Вы можете нанять кого-то, кто поможет вам, и вместе вы сможете выяснить, какой переключатель к чему идет, просто щелкнув его и выяснив.

Например, 1. включить все огни, 2. щелкнуть выключателем и 3. попросить помощника сказать вам, где погас свет. Затем вы можете обозначить этот переключатель соответствующим образом.

После того, как вы решите индексировать свои переключатели, вам нужно будет решить, как вы хотите их маркировать. Вы хотите использовать обычный тон и обозначить переключатель «Комната Молли» или «Комната с телевизором», или вы воспользуетесь менее личным тоном и вместо «Комната Молли» скажете «северная стена западной спальни»? У обоих стилей маркировки есть свои плюсы и минусы.

Повседневный тон подходит именно вам, и в нем будет легче ориентироваться, но только если вы являетесь ближайшим родственником и знаете, какие комнаты и какие комнаты.Также общие ярлыки могут быть изменены, например, если Том и Молли поменяются комнатами. Кроме того, эти ярлыки действительно полезны только для вашей семьи. Если вы не планируете проживать в этой собственности надолго, помогите будущим жильцам, помечая их кардинальными направлениями, а не прозвищами.

У большинства электрических панелей есть наклейка на внутренней двери, на которой вы можете записать соответствующие комнаты / участки дома. Используйте перманентный маркер и четкий почерк. Ручка и карандаш потускнеют.

Безопасность электрических панелей

Если вы заметили что-либо подозрительное в вашей электрической панели, например ржавчину, коррозию, расплавленный пластик или любые другие повреждения, немедленно обратитесь к электрику.

Убедитесь, что ваш дом оборудован прерывателями цепи замыкания на землю (GFCI) и прерывателями цепи дугового замыкания (AFCI). Эти «прерыватели цепи» отключат питание в опасных ситуациях, чтобы защитить вас от поражения электрическим током и пожаров в зданиях. Имейте в виду, что если у вас есть AFCI и GFCI, установленные на блоке выключателя, вам может потребоваться более частая перезагрузка выключателей.Узнайте больше о защите вашего дома от поражения электрическим током с помощью нашего контрольного списка безопасности.

Для получения дополнительной информации о том, как найти или маркировать электрическую панель в вашем доме, позвоните специалистам Hiller. Мы всегда готовы помочь вам в охоте.

Главная электрическая панель и вспомогательные панели

Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация поможет вам понять, как работает электрическая система дома.

Электроснабжение вашего дома

Электросистема вашего дома начинается с вашей электросетевой компании, которая передает электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «трубопроводом».

Электроэнергетические компании подают электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели.

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на рисунке выше и фотографии ниже.

Электросчетчик монтируется на главном электрическом щите. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.

Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели).НЕ ПРИКАСАЙТЕСЬ!

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних клемм, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю.В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии. В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель — это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе — обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание.

Главный электрический щит содержит автоматические выключатели первичной цепи и индивидуальные выключатели.

В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость.Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток — 20 и 15 ампер. Стандартные выключатели для цепей на 120 В занимают один слот.

Автоматические выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще, чем стандартный отбойный молоток, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков.Автоматические выключатели большой мощности используются для электроприборов, таких как печи, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Более крупные автоматические выключатели также могут подключаться к вторичным панелям, называемым субпанелями. Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Ответвительные цепи типичного дома

Цепи, которые доставляют электричество в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели — главной или вспомогательной панели.

Для более глубокого погружения в электрические панели см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током.Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.

Стандартная розетка (слева) и розетка GFCI (справа)

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Обзор умной электрической панели

Span: существенное обновление для вашего дома на солнечной энергии

Как и следовало ожидать, обновление электрической панели вашего дома — это не совсем дело рукоделия. Span начинается с того, что вы фотографируете все свое электрическое оборудование, а затем обсуждаете процесс установки с представителем в видеочате. Оттуда выполняется посещение объекта и, если все в порядке, планируется установка.Мне сказали, что установка займет от пяти до семи часов; мой дом большой, но с электрикой довольно просто. Когда наступил назначенный день, монтажная бригада прибыла вовремя, готовая к работе. Естественно, в течение дня в моем доме не было электричества, но команда Спана купила большие портативные аккумуляторы, чтобы я мог использовать свой маршрутизатор, холодильник и другие предметы первой необходимости. Они даже предложили купить мне обед, так как мне нужно было находиться на месте большую часть процесса, чтобы ответить на вопросы о различных схемах и о том, как их настроить.Хотя установка заняла около девяти часов, команда была профессиональна и явно знала, и несколько дней спустя Спэн направил мастера на все руки, чтобы залатать дыры в гипсокартоне, которые остались позади.

После быстрого обучения мне осталось начать работать с системой напрямую. Мне не потребовалось много времени, чтобы понять, сколько именно я упустил. На основном экране приложения в режиме реального времени отображается источник энергии (от солнечной батареи, батареи или сети) и куда она направляется (в дом, обратно в аккумулятор или обратно в сеть).Отсюда можно легко углубиться и получить представление о (почти) каждой цепи в моем доме, подробно описав текущее энергопотребление каждой цепи и, с течением времени, сколько энергии потребляет каждая цепь.

Но такая информация — это только начало. Span также разработан, чтобы дать вам невероятный контроль над тем, как используется ваша батарея, позволяя вам распределить каждую цепь по трем уровням приоритета: Должен иметь, Приятно иметь и Не обязательно. При отключении питания несущественные цепи гаснут, полезные элементы работают, пока емкость аккумулятора не достигнет 50 процентов, а обязательные остаются включенными до тех пор, пока батарея не разрядится.В моей старой схеме схемы были либо обязательными, либо несущественными — и, что критично, не было возможности их изменить. Теперь переключение схем между этими тремя группами — это буквально операция перетаскивания в приложении.

Личный кабинет авторского приложения.

Диапазон через Christopher Null

Почему это важно? Во время первоначальной установки батареи мой установщик посоветовал нам подключить вентилятор печи к резервной цепи, чтобы мы могли продолжать нагреваться, если электричество отключится. Это была хорошая идея, но вскоре я обнаружил, что эта одна схема потребляет столько энергии, что разряжает батарею менее чем за два часа — большая проблема, если питание отключается, когда солнце не выходит для ее подзарядки.Но исправить это было невозможно. Если отключалось питание и я просыпался, я начинал вручную полностью отключать эту цепь, чтобы батарея не разряжалась слишком быстро.

No related posts.
