Схема подключения двухклавишного выключателя

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Краткое содержание

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке: На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий. Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков. Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

• Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
• Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
• Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
• Такие изделия стоят дороже, чем проходные выключатели.
• По причине повышенной сложности они рассчитаны на меньший срок службы.

Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Одноклавишный выключатель

Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии

Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3. Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:

• Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
• В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
• При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей

Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали. При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме

Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

Подключение разных проходных выключателей

Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем.

Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей

На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

Схемы управления светильником из двух и трех мест

Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

Таким обозначением на корпусе маркируют перекрестный переключатель

Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике

В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

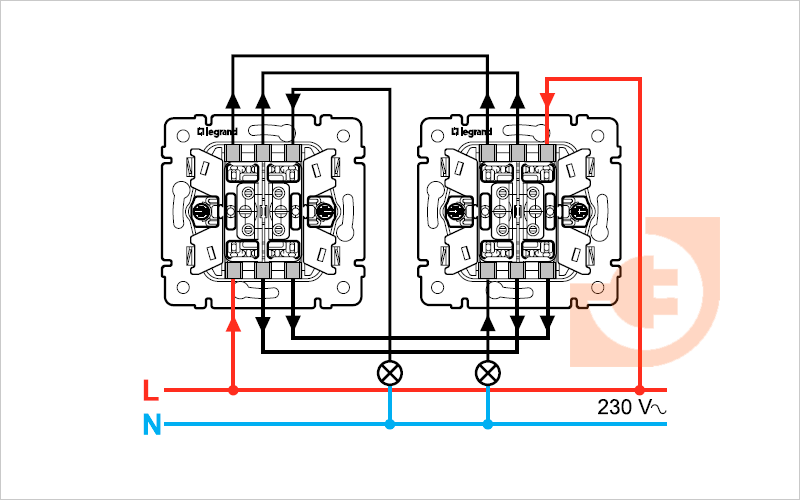

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным

Установка и схема подключения трехклавишного проходного выключателя

Управление тремя группами светильников

При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно

Дополнительные рекомендации

Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат. Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

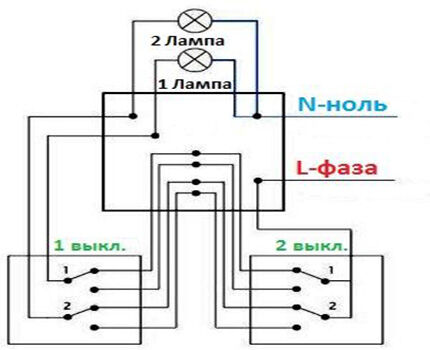

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

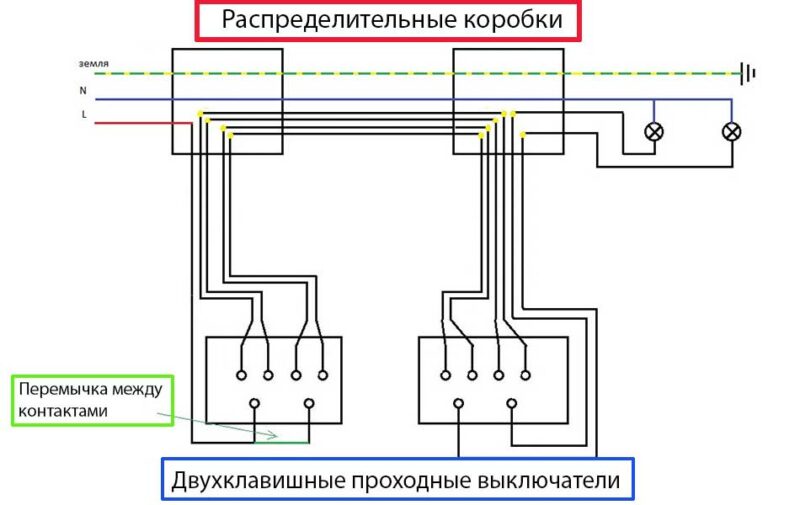

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схема подключение двухклавишного проходного выключателя

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

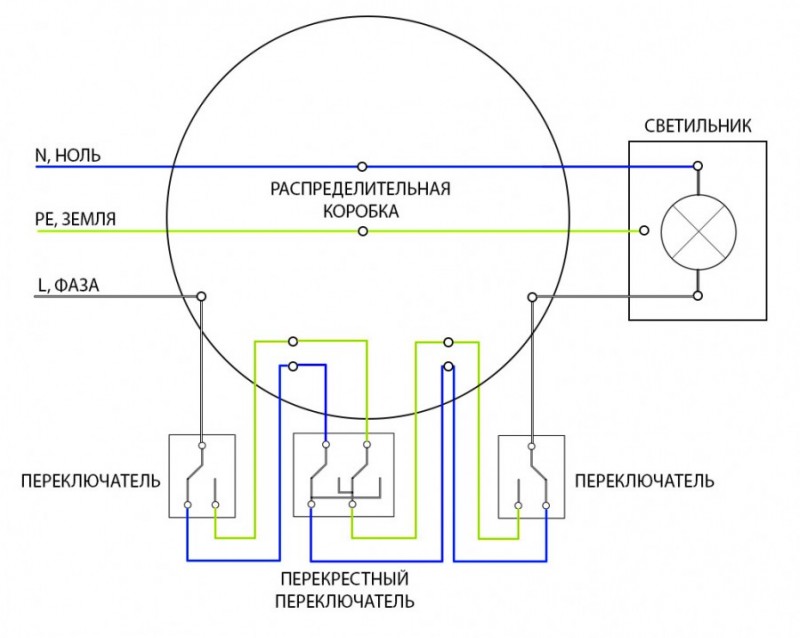

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. Как подключить проходной выключатель

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Преимущества и недостатки схемы

При использовании включения освещения из нескольких точек преимущества очевидны:

• отсутствует необходимость длительных переходов в помещении для подачи/отключения питания к потребителю;
• экономия электрической энергии.

В качестве недостатков выделяют необходимость нести дополнительные затраты на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В заново отстраиваемом доме разница в схеме прокладки проводов не важна с позиции создания лишней пыли.

Схема проходных выключателей с двух мест чувствительна к изменениям нагрузки.

В случае широкого применения сложной разводки для нескольких световых точек количество “скруток” в разветвительных коробках резко увеличится. При условии некачественного выполнения соединений, ненадлежащей фиксации контактов возможны отказы в работе переключателей, нарушение целостности всей цепи. Кроме того, кратно увеличивается расход кабельной продукции. В масштабах коттеджа или офисного здания дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании светильников не совсем понятным остается состояние электрической цепи.

Замена лампочки в патроне может стать опасной для человека, если она просто взорвется в руках. В таком случае работы безопаснее проводить при отключенном автомате. В крайнем случае после демонтажа перегоревшего элемента тестируют состояние контактов патрона.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.

               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Схема подключения проходного двухклавишного выключателя . Электропара

Проходные выключатели очень удобны, если требуется управлять освещением с нескольких мест. Двухклавишные выключатели более удобны, поскольку имеют расширенные возможности – вы можете по своему желанию установить несколько лампочек в осветительный прибор и включать определенное количество ламп.

Рассмотрим простейший пример, где может пригодиться двухклавишный проходной выключатель. В двухуровневой квартире или двухэтажном частном доме имеется лестница, по которой можно передвигаться с этажа на этаж. Подключив проходной выключатель, вы можете включить свет на первом этаже, нажав на клавишу выключателя, расположенного на втором этаже, и спокойно спуститься вниз, не ломая себе ноги в полной темноте. Управлять проходным выключателем вы можете с двух, трех и более мест, не возвращаясь к исходному выключателю.

Как подключить двухклавишный проходной выключатель

В отличие от обычного выключателя проходной имеет три контакта, к которым подключаются три провода. Нужно отметить, что в домах старой постройки вам не удастся подключить одноклавишный или двухклавишный проходной выключатель, поскольку проводка имеет только две токопроводящие жилы. В современных домах и квартирах устанавливается трехжильный провод и подключение не составит труда.

Вам потребуется:

Крестовая отвертка, строительный уровень и карандаш для определения ровного положения выключателя, нож для зачистки провода, сам провод, индикатор тока, а в случае монтажа скрытой проводки на тяжелых поверхностях (бетон, кирпич) еще и перфоратор, подрозетники, алебастр или штукатурная смесь для фиксации подрозетника и примораживания провода. Если у вас открытый тип проводки, следует подготовить кабель-каналы для укладки провода.

Схема подключения двухклавишного проходного выключателя из двух мест

Поскольку каждый выключатель имеет три контакта, к нему подводятся два трехжильных провода. К светильнику также подводим трехжильный кабель. Затем всю эту кучу проводов ведем в распаячную коробку и соединяем между собой, соблюдая схему подключения.

Подключение проходного выключателя из трех мест

Бывает так, что необходимо создать подключение проходного выключателя (одноклавишного, двухклавишного) из трех мест. Для этого, помимо вышеперечисленного, понадобится перекрестный выключатель. Одноклавишный имеет четыре контакта, двуклавишный – восемь.

В начале и в конце создаваемой линии мы ставим проходные выключатели, а между ними помещаем перекрестный. Если создается линия, где больше двух выключателей, всегда используется необходимое количество перекрестных. Так можно создать точки подключения из трех, четырех, пяти и более мест. Принципиально схема подключения при этом не меняется, лишь увеличивается или уменьшается количество перекрестных выключателей.

Часто можно встретить советы по превращению обычного проходного выключателя в перекрестный путем создания дополнительных перемычек. Мы рекомендуем использовать оригинальное оборудование во избежание возникновения неполадок и создания пожароопасной ситуации.

Проходной выключатель двухклавишный: схема подключения своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Оцените статью:

Схема подключения проходного выключателя

Правильно подключенный проходной выключатель позволяет управлять освещением с двух и более мест, что очень удобно. Например, в доме имеется длинный коридор, включив свет в начале, вы сможете выключить свет в конце коридора вторым выключателем. Довольно часто такие схемы используют для управления освещением лестниц.

Рассмотрим типовую схему управления освещением из двух мест.

При нажатии клавиши любого выключателя можно включить или выключить лампу независимо от второго переключателя.

Реализовать схему управления освещением с двух мест несложно, несмотря на ее кажущуюся запутанность. Главное необходимо найти на переключателе общую клемму, то есть ту, которая не переключается. Как правило, эта клемма помечена красным цветом, буквой L или цифрой 1.

Определив эти клеммы, подключаем к ним на одном переключателе фазный провод, а на втором провод, идущий от лампочки. Оставшиеся две клеммы на переключателях соединяются между собой в любой последовательности. Нулевой провод приходит на лампочку по схеме напрямую из распредкоробки.

Схема подключения проходного выключателя Легранд.

Схема управления освещением из трех мест мало чем отличается от предыдущей, в ней добавлен еще один перекрестный переключатель (его еще иногда называют промежуточным), имеющий четыре клеммы подключения проводов. Как следует из названия, при нажатии клавиши происходит одновременное крестообразное переключение двух независимых электрических линий.

Представленная схема будет работоспособна при увеличении количества промежуточных переключателей. Таким образом, используя представленную схему можно управлять освещением из трех и более мест.

Схема проходного выключателя с управлением из трех мест.

Двухклавишный проходной выключатель позволяет отдельно управлять двумя независимыми линиями светильников или одной люстрой с отдельными включениями ламп.

Конструктивно двухклавишный проходной выключатель состоит из двух одноклавишных проходных, совмещенных в одном корпусе. При подключении будьте внимательны, не путайте контакты, иначе схема работать не будет.

Схема подключения проходного двухклавишного выключателя Легранд.

Материалы, близкие по теме:

Схема подключения

Двухконтактная коробка

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в одной коробке и 2 выключателей в одной коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для подключения клемм каждой из них. Если каждая розетка соединена собственным гибким проводом, то в случае выхода из строя одной из-за физического повреждения другая не пострадает и все равно должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электроэнергии к последующим розеткам. Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если №1 перестанет работать, розетка №2, скорее всего, все равно будет работать.

Подключение 2 розеток к 2 источникам

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, чтобы у них был общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное расположение в ванной с ограниченным пространством. Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света.Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются гибкими проводами к одному источнику. Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключен к одному из переключателей, а нейтраль и земля источника используются двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке.Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

Подключение розетки и средней цепи выключателя света

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, а выключатель контролирует подачу питания на розетку. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Больше похожих на эту в справке «Сделай сам».com

Как подключить сквозной коммутатор. Как подключить сквозной выключатель (управление светом с двух и более точек) Схема подключения 2х

Что такое сквозной выключатель, мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основная цель статьи — рассказать, что существуют такие сквозные переключатели. Они способны обеспечить питание светильника (люстры) с разных мест от 2 и более, но при этом особые случаи в статье не рассматривались.Под частным случаем мы подразумеваем возможность управлять не только одной лампой (группой ламп), но и включать и выключать две группы. Ведь есть еще и двойные сквозные переключатели. О подключении двойного сквозного коммутатора мы расскажем в нашей статье.

Двойной проходной выключатель и способ его установки в стене

Фактически, двойной сквозной коммутатор является дублированной копией своего младшего брата, то есть одинарного сквозного коммутатора. Разве что их уже двое в одном здании.То есть в одном корпусе есть два переключателя с отдельными проходными изоляторами, и есть одна двойная втулка.
На нашем рынке данная продукция достаточно редкая. Мы имеем в виду, что они не часто встречаются, но все же «существуют в природе». Так что двойные проходные переключатели выпускают legrand, lizard, viko . .. Это двухкнопочные переключатели с обозначением на каждой из клавиш. (значок проходного переключателя)
Установка двойного проходного переключателя в стене ничем не отличается от монтажа обычного одинарного или двойного переключателя.Подробнее о процессе установки выключателя в стену вы можете узнать из статьи «Крепление встроенного выключателя в стену». После того, как вы установили выключатель, нужно проложить проводку. То есть потребуется осуществить электрическое соединение двух сквозных выключателей. Примерно такая электрическая схема ниже.

Схема подключения двойного проходного выключателя на 2 места на 2 лампы (группы ламп)

По логике происходящего здесь все так же, как для одинарного двойного переключателя, но взятого дважды.То есть, по сути, нужно подключить два двойных переключателя, как будто они просто в разных корпусах. Только то, что они не во всех одинаковых случаях, а в одном и том же случае.
Схема будет выглядеть так.

А если установить все в распределительные коробки, то и подключения будут следующие.

Узнать, как лучше подключить провода, можно из статьи «Как подключить электрические провода в домашней электропроводке».
В принципе здесь все как мы сказали, схема реализована с помощью переключателей, как если бы это были два независимых проходных переключателя.
В результате имеем электрическую схему с двумя двойными сквозными переключателями, которые обеспечивают управление двумя лампами (группами ламп) в одном месте.

Подведем итоги подключения двойного сквозного выключателя с 2-мя позициями для 2 ламп

Итак, подводя итоги нашей статьи, можно сказать, что желающие управлять люстрой двумя группами светильников из двух разных мест вполне могут реализовать свое желание на практике. Этому способствуют два фактора. Во-первых, производители переключателей производят двухпроходные переключатели.Во-вторых, используя электрическую схему с нашего сайта, вы можете использовать 2 сквозных переключателя для управления двумя группами ламп из одного места.

Видео о подключении коммутатора pass-through

Включение источников света по принципу «включил, включил — прошел, выключил» — один из вариантов эффективного использования электроэнергии. Функциональность такой системы управления обеспечивают те же традиционные устройства — переключатели, но конструктивно несколько модернизированные.

Модернизация коммутации позволяет подключать сквозной переключатель из двух и трех мест для управления источником света из каждой отдельной точки. Согласитесь, особенно удобно такое решение для длинных комнат, например, коридора.

Предлагаем разобраться в принципах подключения сквозного коммутатора для двух и трех контрольных точек. В статье представлены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Логика экономии электроэнергии, потраченной на осветительные приборы или другое, объясняется простыми действиями пользователя.

Если требуется осветительный прибор, электричество к нему подается простым замыканием переключающего контакта. В остальном все наоборот.

Выключатель источника света — на электрическом сленге — сквозной выключатель. Предлагается принципиально новый подход к эксплуатации электрических участков сетей, предназначенных для установки осветительных приборов (+)

Однако предположим, что помещения (жилые или другого назначения) проходные.Затем пользователь включит свет на входе, но, выйдя из комнаты через другую дверь, он больше не сможет обесточить цепь. Нерациональное использование электричества очевидно.

Но ситуацию исправить легко. А поможет в этом вариант подключения с двух мест помещения для схемы проходного режима.

Длинные коридоры помещений различного назначения являются потенциальными объектами для устройства систем управления источниками света из разных мест.Именно при эксплуатации таких помещений актуальным вопросом энергосбережения выступает квадрат

Например, есть помещение с функциональным назначением — коридор. Управлять общей группой светильников в этой комнате требуется с двух точек — у первой (проходной) и второй (проходной) двери.

Переключение света с двух мест

Освещение коридора проекта состоит из двух световых групп, поэтому в данном случае логично использовать для управления два двухклавишных переключателя.

Соответственно дополнительно к ним потребуются:

• две розеточные коробки;
• один;
• трехжильный кабель.

Метраж электропроводов следует рассчитывать после составления схемы и планирования разводки. Рекомендуется приобретать кабель с небольшим запасом.

Схема управления двумя световыми группами через двухкнопочные проходные выключатели выглядит так:

Это тот же выключатель, но по схеме он рассчитан на пять контактных выводов, две из которых замкнуты на джемпер.Группа переключения такого переключателя содержит четыре контактные площадки.

Распространенный вариант схемотехники жилых домов: N, L — бытовая сеть; РК — распределительная коробка; L1 — легкая группа; ПВ1, ПВ2 — переключатели проходные; ПРК — перекрестный переключатель (+)

Линейный кроссовер — это дополнительные элементы схемы, в которых также допускается установка двух проходных переключателей.

Используются простые одноклавишные устройства.

Принцип работы тройной цепи следующий:

1. Фаза подключена к «общей» клемме PV1.
2. К клеммам переключающих контактов подключаются контакты 1 и 2 перекрестного переключателя.
3. Подключение клемм 3 и 4 кроссового переключателя к клеммам 1 и 2 переключающих контактов PV2.
4. Общая клемма «общий» PV2 подключена к одной клемме световой группы.
5. Второй вывод световой группы коммутируется с электрическим нулем.

Такие решения с использованием простых однокнопочных устройств рекомендуются для помещений, в которых количество входов / выходов равно количеству контрольных точек.

Реализация схемотехники рис. 6 в «естественном» виде. Примерно так выглядит завершенная внутренняя установка, где требуется трехпозиционная система управления.

Например, явно нецелесообразно создавать аналогичную схему для условий длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне. Очевидно, нет смысла выключать свет, когда человек прошел только первую половину коридора.Между тем в сети можно найти похожие рекомендации «профессиональных» электриков.

Цепи с управлением из более чем трех мест

Количество мест управления, в принципе, не ограничено. Другой вопрос, насколько сложны такие решения. Чем больше устройств участвует в реализации системы управления, тем сложнее схема построения.

Количество коммутируемых линий и контактных клемм увеличивается. Соответственно возрастают затраты на аксессуары и установку.Однако довольно активно используются проекты на 4-5 контрольных точек. Например, такой проект:

Здесь используется пара одноклавишных простых переключателей сквозного действия и пара переключателей с функцией реверса. На схеме показана только одна световая группа. Между тем, возможно подключение дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут подключаться к свободным клеммам и выступать в качестве источников света для промежуточных переходных зон. То есть в одних и тех же длинных коридорах появляется возможность использовать схему для большего количества контрольных мест.

Пятиточечная схема управления системой включения света: L1 — световая группа; N, L — сеть; На 1, На 2 — сквозные переключатели; На 3, На 4, На 5 — переключатели реверсивные (+)

В этом случае световые группы следует разделить на зоны действия — входная, промежуточная, выходная. С таким решением уже реально пройти длинным коридором до половины пути, выключить освещение в пройденной половине и включить свет в оставшейся половине.

Многоэлементные схемы, конечно, мало пригодны для жилого частного сектора, поскольку в проектах такого рода редко бывают длинные коридоры или большие комнаты с несколькими дверями. Но для коммерческой сферы или производственной среды подобные решения востребованы.

Принципы построения системы управления

Как правило, монтажные приспособления для установки проходных переключателей отсутствуют. Все монтажные работы выполняются в стандартном исполнении, в соответствии с правилами установки обычных коммутационных аппаратов.

Классический монтажный элемент для внутренней проводки. Установлена ​​розетка (замурована плотно). Внутри розетки выведен электрический кабель. Устройство управления подключается (двухклавишное)

Если позволяет бюджет, желательно оборудовать каждое отдельное устройство распределительной коробкой. Тогда вам нужно приобрести коробки небольших размеров по количеству установленных выключателей. Но не исключен и вариант с одним ПДУ.

Факторы выбора здесь напрямую связаны с конкретными условиями установки.Обычно выключатели размещаются «заподлицо» с поверхностью стены — схема внутренней проводки.

Между тем, реализация проектов частной (дачной) недвижимости часто происходит с устройством схем «накладного» (накладного) монтажа, несмотря на то, что такой подход считается устаревшим.

В первом случае для установки требуются розетки. Для второго — накладные плиты. Эти аксессуары необходимы для надежной фиксации выключателей в нишах стеновых панелей или непосредственно на стене.

Кабель подключается строго по схеме, указанной на задней панели устройства. Схема одноклавишного переключателя проста. Однако несовпадение проводников с неправильной разводкой грозит выходом прибора из строя

Электропроводником, как правило, являются трехжильные кабели, где две жилы нужны для питания системы, а третья используется как формирование контур защитного заземления.

Бытовые светильники можно использовать без «земли», если корпус неметаллический.Промышленные лампы обязательно должны иметь шину заземления.

Конечно, независимо от цели, бытовой или производственной, установленная сеть всегда подключается через дополнительную защиту -. Это устройство должно быть рассчитано в соответствии с мощностью и током отсечки по отношению к встроенной системе управления освещением.

Анализ возможных ошибок:

Появление и внедрение устройств такого типа в электрических сетях может быть не столь значительным, но все же сказалось на удобстве использования. Более того, решения, основанные на сквозных переключателях, фактически приводят к экономии энергии.

Между тем совершенствование устройств не прекращается. Периодически появляются новые разработки, например, похожие на сенсорные переключатели.

У вас есть что добавить или у вас есть вопросы по подключению сквозного коммутатора? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом устройства электросетей. Контактная форма находится в нижнем блоке.

В первую очередь перед выбором и покупкой нужно определиться, что это такое — сквозной переключатель, для чего он нужен и чем он отличается от обычного одно-, двух- и трехклавишного.

Одноклавишный проходной выключатель необходим для управления одной цепью или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним переключателем вы включаете освещение при входе в комнату или коридор, а другим, но в другой точке, вы выключаете такое же освещение.

Очень часто используется в спальных комнатах. Зашел в спальню, зажег свет возле двери. Он лег на кровать и выключил свет у изголовья кровати или возле тумбочки.
В двухэтажных особняках — включил свет на первом этаже, поднялся по лестнице на второй и там выключил.

Выбор, конструкция и отличия проходных выключателей

Перед тем, как собрать такую ​​схему управления, вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света потребуется трехжильный кабель — ВВГнг-Лс 3 * 1.5 или NYM 3 * 1,5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное различие между обычным и втулочным — это количество контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а сквозные — три!

По простому, цепь освещения может быть как замкнутой, так и разомкнутой, третьего пути нет.

КПП правильнее называть не свичем, а свитчем.

Так как он, именно он переключает схему с одного рабочего контакта на другой.

По внешнему виду спереди они могут быть точно такими же. Только ключ доступа может иметь значок из вертикальных треугольников. Однако не путайте их с шлепанцами или кроссовками (подробнее о них ниже). В них треугольники смотрят в горизонтальном направлении.

А с обратной стороны сразу видна вся разница:

• на проходной клемме 1 вверху и 2 внизу

• обычный 1 сверху и 1 снизу

Многие их путают с двухклавишным для этого параметра.Впрочем, двухклавишные здесь тоже не подходят, хотя у них тоже три клеммы.

Существенная разница именно в работе контактов. Когда один контакт замыкается, проходные переключатели автоматически замыкают другой, но в двухклавишных переключателях такой функции нет.

Причем промежуточного положения при разомкнутых цепях на КПП нет.

Подключение переключателя проходного типа

Прежде всего необходимо правильно подключить сам выключатель в розетку. Снимаем ключевую и накладную рамы.

В разобранном виде легко увидеть три контактных клеммы.

Самое главное — найти общий. На качественных изделиях следует рисовать схему на обороте. Если вы их понимаете, то сможете легко перемещаться по ним.

Если у вас есть бюджетная модель, или какие-то для вас электрические схемы темного леса, то на помощь придет обычный китайский тестер в режиме непрерывности, либо индикаторная отвертка с аккумулятором.

С помощью щупов тестера поочередно коснитесь всех контактов и найдите тот, на котором тестер издаст звуковой сигнал или покажет «0» в любом положении кнопки ON или OFF. Еще проще сделать это индикаторной отверткой.

После того, как вы нашли общую клемму, вам нужно подключить к ней фазу от силового кабеля. Подключите оставшиеся два провода к оставшимся клеммам.

И какой из них где, особой разницы не имеет. Выключатель собран и закреплен в розетке.

Выполните ту же операцию со вторым переключателем:

• ищи общую клемму

• подключите к нему фазный провод, который будет идти к лампочке

• подключить два других ядра к оставшимся

Схема подключения выключателя в распределительной коробке

Цепь без заземляющего провода

Теперь самое главное правильно собрать схему в распределительной коробке. В него должны войти четыре трехжильных кабеля:

• кабель питания от распределительного щита осветительной машины

• кабель для лампы или люстры

При подключении проводов удобнее всего ориентировать по цвету. Если использовать трехжильный кабель ВВГ, то он имеет две самые распространенные цветовые маркировки:

или второй вариант:

Чтобы найти более правильную фазировку во втором случае, следуйте советам из статьи «»

1 Сборка начинается с нейтральных проводников.

Вы соединяете нулевую жилу от кабеля входной машины и нулевой выход к светильнику в одной точке через клеммы автомобиля.

2 Далее нужно подключить все заземляющие проводники, если заземлитель у вас есть.

Аналогично нейтральным проводам соедините «землю» входного кабеля с «массой» отходящего кабеля к освещению.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные провода.

Фаза от входного кабеля должна быть подключена к фазе отходящего провода к общей клемме проходного переключателя № 1.

А общий провод от проходного выключателя №2 соединить отдельной клеммой wago с фазным проводом кабеля освещения.

Завершив все эти подключения, остается только соединить вторичные (отходящие) проводники от переключателя №1 и №2 между собой. И совершенно неважно, как вы их соедините.

Можно даже цвета перепутать. Но лучше придерживаться цветовой гаммы, чтобы в дальнейшем не запутаться.

Основные правила подключения на этой схеме, которые необходимо запомнить:

• фаза от автомата должна приходить на общий провод первого переключателя

• и такая же фаза должна выходить из общего проводника второго переключателя на лампочку

• два других вспомогательных провода соединены между собой в распределительной коробке

• ноль и земля подаются напрямую без переключателей напрямую на лампочки

Кулисные переключатели — цепь управления освещением с 3 мест

А что, если вы хотите управлять одним освещением из трех или более точек. То есть в схеме будет 3, 4 переключателя и т. Д. Казалось бы, нужно взять еще один проходной переключатель и все.

Однако трехконтактный переключатель здесь не работает. Так как в распределительную коробку нужно подключить четыре провода.

Здесь вам на помощь придет кулисный переключатель, или как его еще называют крестовой, крестовой, промежуточный. Его ключевое отличие в том, что у него четыре выхода — два внизу и два вверху.

И устанавливается как раз в промежутке между двумя контрольными точками.Найдите в распределительной коробке два вторичных (неосновных) провода от первого и второго проходного переключателя.

Отсоедините их и подключите кроссовер между ними. Подключите те провода, которые идут от первого, к входу (следуйте стрелкам), а те, которые идут ко второму, к выходным клеммам.

Всегда проверяйте цепь на выключателях! Часто бывает, что вход и выход находятся на одной стороне (сверху и снизу). Например, схема подключения кулисного переключателя Legrand Valena:

Перемычку в распределительную коробку, естественно, вставлять не нужно.Достаточно вывести оттуда концы 4-жильного кабеля. А пока разместите сам выключатель в любом удобном месте — возле кровати, посреди длинного коридора и т. Д. Включать и выключать свет можно откуда угодно.

Основным преимуществом этой схемы является то, что ее можно бесконечно изменять и добавлять столько кулисных переключателей, сколько захотите. То есть всегда будет две контрольные точки (в начале и в конце), а в промежутке между ними будет 4, 5 или минимум 10 переходов.

Ошибки подключения

Многие ошибаются на этапе поиска и подключения общей клеммы в сквозном переключателе. Не проверяя схему, они наивно полагают, что общая клемма — это та, у которой всего один контакт.

Собирают схему так, а потом переключатели почему-то некорректно работают (зависят друг от друга).

Помните, что на разных переключателях общий контакт может быть где угодно!

И его лучше всего вызвать, что называется «живым», тестером или индикаторной отверткой.

Чаще всего такая проблема встречается при установке или замене проходных выключателей разных фирм … Если до этого все работало, а после замены одного схема перестала работать, значит перепутались провода.

Но может быть такая опция, что новый свитч вообще не сквозной. Также помните, что подсветка внутри продукта не влияет на сам принцип переключения.

Еще одна распространенная ошибка — неправильное соединение кроссовера.Когда оба провода от прохода №1 насажены на верхние контакты, а с №2 — на нижние. Между тем у перекрестного переключателя схема и механизм переключения совершенно другие. И соединять провода нужно крест-накрест.

недостатки

1 Первым из недостатков сквозных переключателей является отсутствие определенного положения клавиши ВКЛ / ВЫКЛ, которое находится в обычных.

Если ваша лампочка перегорела и ее нужно заменить, при такой схеме не сразу можно понять, горит она или нет.

Будет неприятно, когда при замене лампа может просто взорваться на глазах. В этом случае проще и надежнее всего отключить автоматическое освещение в панели приборов.

2 Второй недостаток — большое количество подключений в распределительных коробках.

И чем больше у вас световых точек, тем больше их будет в распределительных коробках. Подключение кабеля напрямую по схемам без соединительных коробок сокращает количество подключений, но может значительно увеличить либо расход кабеля, либо количество его жил.

Если ваша проводка проходит под потолком, вам придется опустить провод оттуда к каждому переключателю, а затем снова поднять его. Лучше всего здесь применение импульсных реле.

Правильно собранная схема подключения двойного переключателя позволяет управлять двумя разными группами освещения с двух мест независимо друг от друга. Два двухклавишных переключателя будут работать в двух направлениях.

Инструкции по установке:

1. Два двухкнопочных переключателя устанавливаются в выбранных местах в монтажных коробках (розетках).
2. Ставятся все группы подключаемого освещения: светильники, бра или люстра с несколькими точками света. У каждого источника света должен быть один трехжильный кабель: фазный (L), защитный (заземление), рабочий ноль (N).
3. Кабель необходимой длины (3х1,5 мм2) подбирается с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) провода подключаются по схеме.
5. Также можно установить такую ​​схему с использованием четырех одинарных сквозных переключателей, но замена не будет рациональной.Установка двойных проходных выключателей более выгодна, так как есть экономия на кабельных и распределительных коробках.

Двойной сквозной переключатель можно преобразовать в одинарный перекрестный переключатель. Для этого контакты соединяются между собой, а клавиши фиксируются вместе для совместной одновременной работы.

намного проще и позволяет организовать управление электрическим освещением с двух точек.

Как выбрать и установить вентиляционную систему для загородного дома, вы можете узнать, нажав здесь.

Также любой сквозной коммутатор можно использовать как обычный. В этом случае один из контактов либо вообще не подключается, либо подключается еще и для самостоятельной регулировки существующей линии освещения. Теперь вы знаете, как правильно подключить, или, как говорят электрики, отключить двухклавишный проходной выключатель.

Системы электропроводки, в частности организация освещения, предусматривает средства управления электрическими приборами. Эта функция принадлежит переключателям или переключателям, как их называют в повседневной жизни.

За последние несколько лет для управления освещением в доме или в комнатах в целом был установлен сквозной выключатель для экономии места и удобства. Он имеет несколько одинаковых названий — резервный, кулисный или крестовой или переключатель. Сама схема подключения проходного переключателя практически не отличается от установки обычных переключателей.

Работает по тем же принципам, что и обычный одиночный выключатель, но обладает расширенными функциональными возможностями … Итак, установка сквозного выключателя актуальна в тех случаях, когда необходимо установить несколько осветительных приборов, объединенных в единую электрическую цепь в пределах в одном помещении, например, установите основной (элемент освещения потолка) и дополнительный источник света в комнате — светильник на стене.Проходные выключатели устанавливаются для одновременного освещения двух комнат, например, туалета и ванной. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одного помещения, в частности сетевых люминесцентных ламп, также целесообразно установить проходной выключатель, схема установки которого не очень сложна.

Схема подключения переключателя проходного действия на 2 места, которую мы рассмотрим, позволит установить два автоматических выключателя возле входов в помещение.При отсутствии опыта лучше заказать бытовые услуги на дом. Но вы можете проделать эту работу самостоятельно. Вам просто нужно соблюдать правила установки, подключения, а также не забывать о технике безопасности. Так как же сделать выключатель света из двух мест?

Установка выключателя: этапы работ

1. Определяется схема проходного переключателя с двух мест. Это довольно просто. Распределительная коробка поставляется с 2-мя жилами — нулевой и фазной.Нулевую сразу подключаем к контакту осветительного прибора. Проводим фазу к первому выключателю и подключаем его к общему контакту двух выключателей. От этого контакта проводим перемычку между переключателями. На втором эта жила подключается к общему контакту. Ко второму — от лампы подведен ноль. Два оставшихся контакта соединяем через коробку с фазным проводом.
2. Подготавливаем места для установки и разводим провода. Здесь есть две задачи — мы должны правильно разделить жилы и определить места установки автоматов и монтажной коробки согласно схеме подключения 2-клавишного проходного переключателя. .. Решившись, делаем разводку и просверливаем большие отверстия специальной коронкой для установки коробки и автоматов. Лучше использовать трехжильные провода и разных цветов. И соединяйте между собой строго по цвету, чтобы предотвратить короткое замыкание.
3. Производим установку переключателя проходного действия и распределительной коробки. Для этого в подготовленные отверстия вставляются специальные пластиковые стаканчики. Они вводятся в жилы и подключаются к оборудованию. Затем он вставляется на место. Закрепляем их в ящиках с помощью крепежных винтов и выдвижных элементов.Закрываем распределительную коробку крышкой на саморезы или защелки. Установка завершена.

Для вашей же безопасности лучше доверять этому электрику, но если у вас есть базовые знания, вы можете попробовать подключить сквозной переключатель самостоятельно. Схема подключения сквозного выключателя представлена ​​подробно

Варианты установки перекрестного переключателя

На данный момент есть несколько вариантов, как сделать сквозной коммутатор или типы подключения сквозных коммутаторов.

Вот самые популярные и удачные варианты:

1. Схема подключения переключателя проходного действия с 2 мест — согласно схеме данного варианта управление освещением осуществляется с двух мест. Для его сборки используются два одинарных проходных переключателя. У каждого из них есть одна точка контакта на входе и две аналогичные точки на выходе. Подключение сквозного коммутатора с двух мест предполагает:

• Нулевой провод проходит от источника питания через распределительную коробку к осветительной арматуре.
• Так же подключаем «фазу» через коробку к общему контакту первого переключателя.
• Выходные контакты с него опять же через коробку подключены к аналогичным контактам второго переключателя.
• В качестве завершающего шага от 2-го устройства от общего контакта подключаем провод через коробку к осветительному устройству и подключение сквозного выключателя завершается;

2. Следующая опция предусматривает управление группами осветительных приборов сразу с двух мест; Требуется схема подключения 2-клавишного переключателя. Например, комната с примыкающим коридором. Есть еще пятиламповая люстра. Наша задача — установить на одной люстре проходные выключатели для управления двумя группами лампочек. Используя 2 двухпроходных переключателя, получается, что у нас будет 2 точки входа и 4 точки выхода. В остальном процедура подключения такая же, как сделать выключатель света с двух мест.

Автоматический выключатель

Нажатие на кнопку одного переключателя включает свет. Это связано с коротким замыканием общего провода и подачей нуля от лампочки.Затем, пройдя через длинную комнату или спустившись с пола, выйдя, нажмите кнопку другого переключателя, сеть открывается. Свет гаснет. Теперь на одном контактная полоса находится внизу, а на другом вверху. Вне зависимости от того, с какой стороны вы включаете свет, замыкающие контакты позволят вам это сделать. Система очень проста и надежна.

Таким же образом можно подключить три переключателя. Добавлен один монтажный участок, дополнительные провода. Электропроводка осталась прежней.Главное правильно подключить проводку, не торопиться.

Главный вопрос — разобрались. Но осталось еще несколько нюансов:

1. Правила техники безопасности при работе. Их немного и они очень простые.
Не проводите работы с включенным электрическим током. Обязательно перед работой убедитесь, что никто не может включить электрический ток. Разместите предупреждающий знак.

При проведении установки обязательно убедитесь, что провода и контакты переключателей подключены правильно.

2. При покупке оборудования и проводов обращайте особое внимание на качество продукции, просите сертификаты и не гонитесь за дешевыми товарами.

Выполнив все требования, вы получите светлое и комфортное жилье. Описанный способ подходит людям, которые столкнулись с заменой проводки, в противном случае вам лучше обратиться к специалисту.

Свет и радость вашему дому!

Как включить двухпроходный переключатель.

Схема подключения двухклавишного переключателя проходного действия.Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных сквозных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест.Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорный;
• пульт.

Последние используются редко из-за непрактичности, но в магазинах их можно найти. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для людей и позволяют тактильно ощущать изменение положения тумблера.

На задней панели сквозного переключателя размещена схема подключения, позволяющая не запутаться и правильно их подключать

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для руки местах. Необязательно постоянно использовать оба устройства управления освещением. Один выключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей уложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
3. На лестничных маршах.
4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 — двухзонное размещение

ДПВ желательно устанавливать перед внутренней отделкой помещения.

Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

1. Один от источника питания до распределительной коробки.
2. Два от распределительной коробки до ПВ.
3. Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основной задачей при установке фотоэлектрических модулей является правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вмещать минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 — трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы разноуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию, в которой присутствует сквозной контакт.К нему всегда подключен один из проводов, идущих от первого переключателя, независимо от положения тумблера. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний крестовой переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

По мере увеличения количества зон управления сложность подключения не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

Установка соединительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или схемы их включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре помещения. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ. Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

1. Нарисовывается общая электрическая схема.
2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
3. Подсчитаны необходимые электрические кабели в метрах и их тип.
4. Расположение переключателей определяется с учетом удобства использования.
5. Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы есть в Интернете.

Шаг №2: приобретите кабелей, выключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при креплении выключателя

Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками схемы подключения и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладываются в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему. На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра исправность всех элементов системы.

Металлические части светильников должны быть заземлены. Невыполнение этого требования может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключите к сети и проверьте .

Если проверка системы прошла успешно, можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажи о тонкостях монтажа, которые известны только тебе.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую схему комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
Продукция этого типа имеет множество различных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции. Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный коммутатор

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. В общем, точное его название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переключению контактной группы и размыканию цепи.

Характеристики 2-х клавишных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, поэтому есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если смотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения 2-клавишного коммутатора

1. Соедините контактные группы устройств между собой.
2. Подключите осветительные приборы.
3. Подключите к ним нейтральный провод и провода от проходного устройства.
4. Проверить правильность сборки схемы.
5. Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем, как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с различными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных. Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения следующая:

Трехточечное управление

Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

Таким образом, мы видим, что в установке и подключении двухклавишного сквозного переключателя нет сложности, главное определить где фаза, а где ноль, что легко сделать, прибегнув к простой индикатор.

Также следует обратить внимание на следующее:

• При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях просто может возникнуть короткое замыкание.
• Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
• Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
• Если используются провода одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

Приобретая кабель в специализированном магазине, перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, или сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя прямого действия

Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

2-клавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся разобраться в какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия на кнопку контактная группа перебрасывается, и цепь переключается из «замкнутого» («разомкнутого») ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение ключа и соответственно контактная группа.

Характеристики двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный сквозной переключатель, если посмотреть на его схему, напоминает обычное реле с 2 парами контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из параллельно соединенных образцов).

Порядок подключения 2-клавишного переключателя

1. Подключение контактных групп устройств друг к другу.
2. Подключение осветительных приборов.
3. Подключение к ним нулевого провода и проводов от проходного устройства.
4. Проверка правильности сборки цепи.
5. Подключение фазного провода.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

Варианты схем по методу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? У входов — 2, у выходов — 4, обязательна пара запасных. Всего — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва любой из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у двери ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

Оказывается, нет ничего сложного в подключении проходного устройства с 2 ключами. Просто нужно правильно определить, где фаза и ноль находятся в разветвлении / коробке (по индикатору).

В заметке:

• При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не работает!
• В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
• В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где она проложена, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
• При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние повреждения не так-то просто. И есть обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии, с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы постараемся разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в повседневной жизни

Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. По бокам кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что она так «заинтересовалась», что упала давно спит.И свет горит, его нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда ламп много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный переключатель с двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка все провода легко идентифицировать, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.На оба входных контакта первого переключателя приходит фаза, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выводов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Однако что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает другая проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если он, например, остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по подключению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфортности работы осветительных приборов используются контрольно-пропускные пункты, которые позволяют управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

• … Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
• … Один выключатель установлен возле двери, другой — рядом;
• … Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, так как для каждого случая существует свой вариант использования для систем сквозной коммутации.Чтобы сэкономить время и деньги, все операции можно выполнять самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети немного сложнее, так как подразумевают установку нескольких коммутационных устройств.

Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем переключатель отличается от переключателя, вы должны сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

Wessen

Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простоту конструкции, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность подключения петлей без использования соединительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно убедитесь в отсутствии электрического тока с помощью индикатора.

Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно с помощью индикатора определить фазный провод и разметить его. Это упростит дальнейшее подключение сквозного переключателя.

Схема подключения двухкнопочного переключателя без распределительной коробки. Схема подключения проходного переключателя управления освещением. Как сделать сквозной выключатель и правильно установить

Заключается в возможности управлять лампой с разных точек.Актуальнее всего использовать этот вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установлен возле кровати, а второй — у входа в комнату). Далее мы рассмотрим простую схему подключения сквозного выключателя с одним ключом, а также предоставим вам наглядный видеоурок по правильному соединению проводов в распределительной коробке.

Итак, сразу стоит отметить, что выключатель (его еще можно назвать таковым) используется не один, для управления должно присутствовать как минимум два продукта.Что касается подключения проводов, то принцип не отличается от обычного варианта — ноль идет прямо на лампу, фаза идет на обрыв. Единственное отличие состоит в том, что в схеме подключения одноклавишного проходного переключателя на выходе подключена не одна фаза (как в классическом варианте), а две. 2 выведенных контакта подключаются к следующему переключателю, у которого есть один выходной провод для подключения к люстре.

Фото, на котором можно увидеть реальную картину переключения жил для 2 ламп:

На выходе второго переключателя 2 контакта.в этом примере используются две лампы

На словах информацию немного сложно воспринимать, поэтому мы приводим электрическую схему подключения сквозного переключателя с одним ключом:

Как видите, два однокнопочных устройства соединены трехжильным кабелем, который, в свою очередь, должен иметь подходящий диаметр жилы. Об этом читайте в соответствующей статье!

Наглядный видео пример покажет вам суть подключения:

Инструкция по подключению проводов

Хочу также отметить, что нередки случаи, когда такой вариант схемы имеет 3, а то и 4 одиночных проходных переключателя.В этом случае вы можете включать / выключать свет из 2, 3 или даже 4 мест, что очень удобно, когда вы находитесь в длинном коридоре. Чтобы сделать такую ​​цепочку управления, нужно использовать другой вид произведений — кросс-продукты, которые являются промежуточными элементами схемы.

Что касается схемы, по которой вы будете проводить установку, то она выглядит так:

Эта опция позволяет управлять светильником из трех мест. В случае, если вы хотите выключить из четырех точек, в цепь добавляется еще один перекрестный переключатель.

Управление осветительными приборами из разных мест — очень удобный вариант для длинных коридоров, лестниц или галерей. В самом деле, это не очень приятно, придя домой, включить свет внизу, подняться в комнату, а потом снова спуститься вниз, чтобы выключить свет. В этом случае обратный путь придется преодолевать в темноте. Намного удобнее включать в начале лестницы, а выключать в конце, и то же самое в обратном направлении.Именно для таких ситуаций используются сквозные переключатели (ПП), позволяющие управлять светильниками из нескольких точек независимо друг от друга. В статье мы расскажем, как подключить сквозной коммутатор, представим пошаговые схемы.

Подключение сквозных переключателей: пошаговая инструкция

Рассматриваемые устройства не имеют нейтрального положения, обеспечивающего разрыв цепи. Они способны направлять поток электричества в ту или иную сторону, замыкая разные контакты.Поэтому принцип их действия основан на выполнении ими функции концевых выключателей, изменяющих состояние электрической цепи на разных участках ее длины. Причем они не дублируют друг друга, а работают автономно, хотя и являются элементами одной схемы. Помимо простоты использования, этот метод управления обеспечивает экономию энергии. Читайте также статью: → «».

Использование проходных выключателей делает доступным оборудование осветительных сетей, состоящее из одной или нескольких линий и управляемое с двух или более точек.Каждый вариант подключения будет рассмотрен схематично и пошагово описан, что позволит пользователю оценить преимущества данной системы подключения и самостоятельно произвести переключение.

Двухместная схема управления

Это наиболее простой способ, предполагающий установку двух одноключевых устройств на разных участках трассы (коридор, лестница). Все подключения производятся только по фазовому проводу и его разветвлению между двумя ФЭП. Нулевой провод отправляется напрямую потребителю, в процессе подключения он не участвует.Метод переключения показан на схеме:

Простая схема подключения для одной линии освещения с использованием двух PV

Процедура подключения может быть описана пошагово следующим образом:

1. Каждый проходной переключатель имеет клеммы 2,3, между которыми текущий ток распределяется. Клеммы обоих устройств соединены друг с другом
2. Центральный вход первого фотоэлектрического элемента подключен к фазному проводу 220 В
3. Второй фотоэлектрический элемент переключается с потребителем.

Таким образом, каждое из устройств может замыкать или размыкать цепь в зависимости от положения контактов относительно друг друга.

Практический совет: электропроводку можно выполнить в двух распределительных коробках, расположенных рядом с каждым из автоматических выключателей, или в одной коробке, установленной в середине линии. Второй способ может показаться более привлекательным, но на самом деле он потребует большей длины проводов, а также большего количества скруток в одной коробке.

Общий вид частей электрической схемы осветительной сети в собранном состоянии

Схема управления двумя осветительными линиями

При таком расположении используются двухклавишные изделия, в которых каждая из клавиш выполняет коммутационные операции на одна из линий освещения.Читайте также статью: → «».

Процесс подключения можно представить в виде пошаговых инструкций:

1. Фазный провод подключается к входной клемме первого проходного переключателя, где он подключается ко второму входу с помощью перемычки
2. клеммы выходов обоих фотоэлектрических модулей коммутируются друг с другом в соответствии с парой и соответствием клавишам устройства
3. Входные клеммы второго переключателя монтируются каждый с собственным проводом линии освещения (осветительного прибора).

Нейтральный провод является общим для обеих линий. Таким образом, каждая клавиша устройства управляет своей электрической цепью в одной из секций, включая или выключая свет.

Соединение двух линий освещения с помощью переключателей с двумя кнопками

Трехместная схема управления

Уникальность данной системы заключается в возможности управления освещением по трем схемам. Он включает в себя дополнительное устройство, которое по принципу действия сквозное, но в отличие от ранее рассмотренных моделей имеет два входа, два выхода и парный подвижный контакт, действующий между тремя неподвижными.Этот элемент называется перекрестным переключателем. Устанавливается в третьей секции, от которой включается и выключается свет.

Для построения схемы используются два однокнопочных переключателя, одна крестовая и две распределительные коробки. Пошаговый процесс подключения будет выглядеть так:

1. Провод фазы сети 220 В подключается ко входу первого ФЭУ
2. Вход второй ФЭП подключается к линии освещения
3. Выходы обоих сквозных переключателей переключаются с соответствующими выходами кроссовера.

Соединения проводов выполняются в распределительных коробках, которых может быть два (как показано на схеме) или три.

Схема подключения проходных устройств с розеткой

Для создания сети осветительных приборов с возможностью включения / выключения с нескольких точек можно использовать L-провод от старой осветительной линии в качестве фазу, подключив к ней вход первого фотоэлектрического модуля и затем подключив одним из вышеуказанных способов.

Внешний вид блока, объединяющего розетку и фотоэлектрическую панель в одном устройстве

В случае установки новой схемы фазный провод можно снять от ближайшей розетки или найти его провод в распределительной коробке, позвонив.

Также одним из самых простых вариантов является установка блока выключателя-розетки, который в быту всегда выглядит солидно и очень практично.

В качестве перемычки между фазой розетки и выключателем следует использовать обычный провод с металлической жилой, соответствующей материалу электропроводки и не превышающей ее сечения. Электропроводка между приборами и распределительными коробками выполняется либо скрыто, в пазу под слоем шпатлевки, либо прокладкой в ​​кабельных каналах.

Выбор проходных выключателей

Выбор устройств для управления осветительными приборами зависит от схемы подключения, количества точек и личных предпочтений пользователя.

Кроме того, по способу монтажа изделия можно разделить на врезные и внешние (накладные) модели. Также различают устройства:

• механические, действующие прессованием;
• сенсорный, срабатывающий от легкого прикосновения;
• пульт, работающий с инфракрасного пульта дистанционного управления.

Дистанционные модели чаще всего используются в больших гостиных или просторных офисах, где может быть полезно управлять линиями освещения из любой точки комнаты (оставить одну из ламп или включить все сразу). Читайте также статью: → «».

Производители коммутаторов

Интернет-магазины наперебой предлагают электротовары разных производителей, среди которых можно увидеть товары известных брендов и товары незнакомых компаний.Пользователям предлагается сравнительный анализ некоторых брендов отечественных и зарубежных производителей, целью которого не является оценка или реклама одной из фирм.

P / p No.	Фирменное наименование	Страна	Тип продукта	цена, руб.
1.	Legrand Valena	Франция	PV одноклавишный	650
2.	TDM Electric	Россия	//	150
3.	Schneider Electric	Франция	//	300
4.	Волстен	Россия	//	160
5.	Макел	Турция	//	200

Представленная информация представляет собой среднерыночную стоимость моделей этих фирм и не может достоверно отражать общую картину ценовых значений всех товаров.Стоимость товара зависит от его функциональности, используемых материалов и узнаваемости бренда. Например, Legrand Valena и Schneider Electric — всемирно известные торговые марки. Их продукция отличается высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.

Ошибки при установке проходных выключателей

Среди ошибок, допускаемых начинающими электриками, следует отметить наиболее частые ошибки, которые могут повлиять на качество работ по установке и подключению устройств управления осветительными приборами с нескольких мест.

1. Попытайтесь выполнить все соединения в одной распределительной коробке. Такой вариант возможен при переключении простой однолинейной схемы с двумя устройствами. Для более сложных соединений следует разделять участки соединения в две или даже три коробки, чтобы избежать большого количества скручиваний в одном месте. Несоблюдение этого может привести к короткому замыканию в случае недостаточной изоляции и осложнениям при последующем обслуживании или ремонте.

Большое количество скручиваний в одном месте может привести к короткому замыканию и усложнить ремонт.

1. Использование проводов с разным материалом токоведущих жил.Такое соединение недопустимо, так как в процессе эксплуатации обязательно произойдет окисление и контакт будет утерян.
2. Устройство перемычек в желобе кабельного канала или под штукатуркой при скрытой проводке. Это может привести к утечке электричества из-за нарушения изоляции из-за намокания стены или скопления конденсата в коробке. В результате может произойти текущий пробой на стену или постоянная работа средств защиты (УЗО).
3. Неправильная конструкция перемычек при переключении проводов.Скрутка должна быть плотно завязанной и длиной не менее 25 мм. При таком условии контакт будет надежным и долговечным. И наиболее правильным решением будет использование клеммников.

Практический совет: При утеплении стыка лучше надеть защитный колпачок поверх изоляции. Это обеспечит лучшую защиту от короткого замыкания.

Актуальные вопросы по теме

Вопрос № 1. Можно ли установить проходные выключатели без прокладки проводов в распределительные коробки?

Это вполне реально.Коробки нужны для того, чтобы подвести фазу к первому устройству и направить провод к осветительному устройству от последнего. В остальном переключение между устройствами может выполняться сплошными отрезками проводов от клеммы к клемме. Если разводка будет проложена скрытно, то это не повлияет на общий вид помещения. Если провода поместить в коробку или гофру, то некрасивый шлейф растянется по всей стене.

Вопрос № 2. Почему вместо сложной системы установки проходных выключателей не использовать датчики движения, которые будут включать свет в коридоре при движении и выключать его при отсутствии движения?

Это действительно возможно, но есть обстоятельства, препятствующие такому решению.Первая причина — дороговизна, датчики движения намного дороже переключателей. Второе — неудобство, если пользователь по какой-то причине остановился, свет погаснет. Причины остановки могут быть разными. Хорошо, если это произойдет в узком проходе. А если на лестнице? А теперь представьте себе огромный офис, в котором людям нужно постоянно делать движения, чтобы свет был включен, вместо того, чтобы сосредоточиться на работе. Можно, конечно, поставить резервный выключатель, но тогда теряется весь смысл задуманного.

Вопрос № 3. Если есть переключатели, которые работают с пультом, то почему бы не установить такое устройство в одном конце коридора, а пульт поставить в другом, чтобы при необходимости включить или выключить?

Это было бы слишком просто, если бы пульту дистанционного управления не требовалось питание. Как всегда, батарейки разрядятся в самый неподходящий момент. Кроме того, диапазон любого передаваемого сигнала ограничен, а это означает, что пульт дистанционного управления подходит не для каждой ситуации.Не все комнаты, не говоря уже о лестнице, простые. Использование пульта дистанционного управления в этих случаях неэффективно.

В заключение можно отметить, что использование проходных устройств хоть и может вызвать некоторую путаницу, связанную с их установкой и подключением, но в будущем принесет только комфорт и удобство. Поэтому количество пользователей, принявших решение в пользу позитивных изменений, постоянно растет.

Для создания максимального комфорта устройство для выключения или включения светильников в доме должно обладать не только функциональностью, но и практичностью.По сравнению с проходными устройствами с одной клавишей, двухклавишные переключатели более удобны благодаря своей универсальности.

Проходная конструкция модели двухклавишного переключателя представляет собой не что иное, как два отдельных устройства, объединенных в одном корпусе, которые действуют по принципу переключателя контактной группы. Обычно эти устройства имеют 2 входных и 4 выходных контакта. В то же время на корпусе продукта есть индикатор, который помогает выяснить, в каком положении находится устройство — включено или выключено.

Основное назначение переключателя проходного

Устройство проходного управления для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одним, двумя или тремя независимыми ключами.Трудно не согласиться с тем, что обычная конструкция выключателя, установленного в начале лестничной клетки или длинного коридора, и пульта управления, расположенного в другом конце помещения, очень удобна для решения вопроса освещения той или иной части дома. .

Выбор проходной конструкции переключателя в первую очередь основан на количестве клавиш устройства, так как это позволяет управлять сразу несколькими источниками света, подключенными к такому устройству. В свою очередь, возможности системы дистанционного управления или сенсорного датчика являются дополнительными элементами, повышающими комфорт управления освещением в доме.

Многоклавишные переключатели проходного типа лучше устанавливать в больших помещениях, в которых есть несколько входов и разные источники света, которые необходимо включать одновременно. В остальных ситуациях целесообразно устанавливать проходные устройства с одним ключом , которые более удобны в использовании и имеют наиболее простую схему подключения.

Разновидности проходных выключателей

На рынке электротехники и сопутствующих аксессуаров представлено множество моделей проходных выключателей и выключателей отечественных и зарубежных производителей, как простых одноклавишных, так и многофункциональных.Самыми популярными считаются двухклавишные устройства , которые могут управлять сразу несколькими осветительными приборами, расположенными в разных помещениях или в одной лампе. Не столь популярные, но не менее эффективные переключатели с тремя клавишами, хотя схема их подключения намного сложнее.

Благодаря проточному принципу выключателя становится возможным организовать управление одним светильником из разных точек дома или квартиры. Но для его реализации потребуется несколько одноклавишных устройств и кросс-переключатель.А при использовании нескольких перекрестных устройств можно добиться управления светильником сразу из четырех точек в квартире.

Хочу отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения проходных выключателей, что может затруднить обслуживание и ремонт осветительных приборов в доме. Сложность проводов может сбить с толку даже опытного электрика.

Особенности схемы подключения проходных переключателей с двух мест

При правильной сборке схемы подключения двойных переключателей появляется возможность управлять несколькими группами освещения с двух мест независимо друг от друга.В этом случае оба переключателя с двумя клавишами сквозного типа будут работать в двух направлениях , но для этого вам необходимо проделать следующую работу.

1. Двухклавишные переключатели в количестве двух устанавливаются в заранее выбранные места в розетках.
2. Установлены светильники или многоламповые источники света, например люстра. К осветительным приборам подключается трехжильный кабель с фазой, рабочим нулем и землей.
3. Учитывая, что на каждом переключателе по 3 контакта, то нужно два трехжильных кабеля соответствующей длины.
4. Провода подключаются в распределительную коробку согласно схеме.

Вариант такой схемы, возможно, с четырьмя одноклавишными проходными переключателями, но не рациональный с точки зрения расхода дополнительных кабелей и распределительных коробок.

При необходимости двухпроходный переключатель можно использовать как аналог кроссовера с одной кнопкой. Для этого соответствующие контакты замкнуты, а ключи соединены между собой для одновременной работы.

Двухклавишные переключатели сквозного типа, а также аналоги с одной клавишей могут работать как перекрестные устройства. Принцип переключения контактных групп имеет аналогичную схему с управлением лампой с двух мест. То есть, как и в предыдущем случае, нужно подключить два сдвоенных устройства и кроссоверный аналог в соответствии с определенными этапами.

1. Первый шаг — установка выключателей в настенные розеточные коробки. На этой схеме предполагается, что 12 проводов подключены к распределительной коробке.
2. Следующим шагом будет установка двух отдельных источников света и проложить к ним кабель с включенным обнулением.
3. Кабель нарезается на необходимую длину трехжильным проводом. К концевым выключателям подключено 6 жил, а двухклавишный переключатель крестового типа имеет 8 контактов.
4. Фаза подается на первый коммутатор двумя проходными ключами, а затем по схеме на остальные устройства.
5. Подключение второго концевого выключателя проходного типа будет происходить прямо от осветительного прибора.
6. Очень важно при прокладке цепей повышенной сложности правильно маркировать все кабели и отдельные жилы. Чтобы не ошибиться в тонкостях проводов, нужно пошагово маркировать начиная с первого провода и продолжая от контакта к контакту. Необходимо отметить даже кабели, которые легко подключаются с первого взгляда.
7. Как стало известно из практики, установка такой схемы требует применения коробки увеличенного размера или ее парного аналога.В первую очередь это связано с тем, что в стандартной распределительной коробке просто не хватает места для качественного подключения проводов, либо из-за большого количества соединительных колодок закрыть крышку не получится.

Также любые двухклавишные переключатели сквозного типа могут использоваться как обычные аналоги. Для этого либо вообще не используется одна контактная группа, либо через нее подключается другой отдельный осветительный прибор. Ознакомившись с описанными выше способами управления светильниками с разных мест, можно разобраться, что такое схема подключения, или, как говорят электрики, схема подключения сквозного выключателя.

Как подключить проходной выключатель на две группы ламп

Перед тем, как приступить к монтажным работам, необходимо разобраться в конструктивных особенностях двухклавишного проходного выключателя. Как уже говорилось ранее, конструктивно это два устройства с одним ключом, собранные в одном корпусе. Разобравшись с этой функцией, каждый сможет понять принцип ее работы и способы подключения, которые выполняются по аналогии с обычным одноклавишным переключателем, за исключением пары нюансов:

• Электроэнергия подводится к первой части переключателя, а точнее к обеим его идентичным половинкам по одному проводу.На втором устройстве, от которого будет подключен источник света, каждая из отходящих фаз будет питать свою лампу.
• В случае конструкции однопроходного устройства к каждому устройству проложен трехжильный кабель. Если это двухклавишный аналог, то к первому прибору подтягиваются пять проводников, а ко второму — еще один. Разница в количестве жил из-за общего фазового проводника.

Исходя из рассмотренных выше вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно заложить различные схемы, позволяющие управлять осветительными приборами из разных мест в доме.Хотя, как показывает практика, в повседневной жизни управлять лампами более чем из трех разных точек в квартире бывает редко.

При организации освещения в местах, где необходимо управлять источником света с трех и более мест, используются промежуточные или перекрестные переключатели. Этот тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными переключателями. Их установка и подключение имеет свои особенности, о которых следует знать.Далее для читателей сайта будут предоставлены инструкции, в которых четко объясняется, как подключить крестовой выключатель света из трех и более мест.

Применение перекрестного переключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, а вход в него может производиться через три и более дверей. При этом каждый входящий может перемещением руки и нажатием кнопки переключателя, установленного у каждого из своих входов, включить источник искусственного света и, перейдя к другой двери, выключить эту же лампу другим выключателем. находится возле дверей, в которые он вошел.

Таким образом, возможна любая другая последовательность, но в любом случае человек может управлять одной лампой или целой группой источников света с трех мест. Если в тоннеле больше входов и выходов, рядом с ними можно установить дополнительные промежуточные перекрестные выключатели. Суть и производительность системы освещения от этого не изменится, только увеличится количество коммутационных устройств.

Особенности конструкции

Конструктивно одноклавишный кросс-переключатель представляет собой компактное коммутационное устройство, срабатывающее от механической нагрузки на него.При этом в продаже есть такие же сенсорные переключающие элементы, в них нет клавиши, а только сенсорная кнопка, но суть работы устройства остается прежней. Меняется только механизм действия, но контактная группа и принцип действия остаются прежними. Перекрестный переключатель состоит из:

• клеммы выходных контактов для подключения проводов;
• механизм крепления к стене;
• токопроводящих перемычки, расположенных внутри корпуса;
• контактных группы;
• механизм действия на группу коммутации контактов.

По способу установки эти выключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладки внутри стен) проводки. То есть конструкция может быть двух видов: накладная и встроенная.

Очень редко, в исключительных случаях применяется гибридная разводка, когда вся кабельная линия скрыто прокладывается внутри стен, а выключатели устанавливаются снаружи, то есть накладного типа. Это частный случай, когда нет возможности сделать ниши для недосет или их реализация проблематична.

Перекрестные переключатели выглядят как обычные сквозные переключатели и не имеют четкого положения включения или выключения. Их разница:

1. Наличие четырех контактных клемм для подключения. При наличии двух кнопок управления количество клемм умножается на два.
2. Парная маркировка — вход и выход.
3. Невозможно использовать отдельно, но только в паре.

Кстати, эти переключатели могут быть оснащены не только ключом, но и поворотным механизмом.В нем контакты замыкаются за счет особого механизма поворотного действия. Принцип работы и количество клемм не меняются. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, которые чаще всего используются при установке.

Правила подключения промежуточного коммутатора

Перед тем, как приступить непосредственно к установке и подключению переключателей кросс-коммутации, необходимо четко понимать опасность возникновения электрического напряжения в цепях с неправильной коммутацией.Все работы следует проводить только при отключенном сетевом напряжении, а также после проверки его отсутствия на токоведущих частях кабеля, к которым будет происходить подключение.

Для установки перекрестного переключателя вам потребуется:

• Распределительные коробки, их количество зависит от местности, где необходимо реализовать данную систему управления освещением. Правила здесь аналогичны обычной проводке, то есть все соединения проводов производятся только в распределительных коробках.
• Кабельная продукция, то есть провода.Их сечение зависит от мощности источника света, а количество жил зависит от наличия или отсутствия заземления на лампах. Для соединения переключателей понадобится трехжильный и четырехжильный провод, лучше, конечно, с медными жилами и с разноцветной маркировкой.

Итак, поперечный выключатель света по большому счету — это связующее звено между двумя сквозными выключателями, если это касается управления с трех мест.

Схема подключения кроссоверного переключателя с вводом:

К первой распределительной коробке подключается трехжильный провод, два из которых — фаза и ноль, а третий — земля.Контроль включения и выключения лампы осуществляется размыканием и переключением по необходимым цепям фазного провода. Ноль подключается напрямую к источнику света.

От первой распределительной коробки (если их несколько) фазный провод необходимо подключить к проходному переключателю, где он разветвляется из-за конструкции самого устройства.

Следующим шагом является установка и подключение провода от первого сквозного переключателя к кроссоверному переключателю. На этом этапе стоит внимательно рассмотреть маркировку и подключить ее ко входу выключателя, что может быть обозначено соответствующими стрелками.

Выход перекрестного переключателя через распределительную коробку или распределительную коробку должен быть подключен к проходному каналу; здесь также необходимо соблюдать маркировку согласно схеме и стрелкам на приборе. Если они стерты или неразборчивы, рекомендуется использовать мультиметр или циферблат, чтобы узнать, где находятся клеммы, чтобы после установки и подключения к электросети вы могли быть уверены в правильности выполненных работ. Неправильное подключение приведет к аварии и короткому замыканию, а это чревато возгоранием.

Одиночный вывод сквозного выключателя также направлен через распределительную коробку к источнику света. В этом случае вам также понадобится трехжильный провод от него до самой лампы.

Видео ниже четко показывает, как подключить кроссоверный переключатель и 2 сквозных переключателя:

Особенности установки двухпозиционного переключателя

Двухклавишный кроссовер или промежуточный переключатель позволяет отдельно управлять двумя группами ламп или любыми источниками света.Особенность схемы подключения в том, что она устанавливается только в цепи с вводными элементами, которые также имеют две кнопки включения и выключения нагрузки.

Схема подключения промежуточного переключателя с двумя кнопками:

Конструкция перекрестного переключателя с двумя клавишами имеет четыре входа и четыре выхода, в основном это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения жилы и принципы монтажа идентичны.Следует отметить, что такие устройства используются крайне редко, чаще всего пользователям необходимо освещать длинные коридоры или лестницы и управлять одной лампой или одной группой осветительных приборов, а для этого 1 крестовой и 2 проходных переключателя, оснащенных одной единственной кнопкой. достаточно.

Схема управления четырехместная

Эта схема управления не имеет больших особенностей, за исключением того, что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг с другом, между переходными элементами для включения освещения.

Схема подключения двух перекрестных переключателей:

Следует отметить, что все вышеперечисленные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. должна выполняться по соответствующим правилам, главное в этом ее надежность и долговечность без окисления и ухудшения контакта.

Теперь вы знаете, как подключить перекрестный переключатель к проходному изолятору. Мы надеемся, что предоставленные схемы подключения и видеоуроки помогли вам разобраться в правильном подключении!

Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе на электроэнергии.Причем это касается тех мест, о которых человек раньше даже не думал. Например, освещение подъездов и площадок в многоэтажных домах. В недавнем прошлом, когда цены на электроэнергию были низкими, лестницы освещались круглосуточно. Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и он горит до утра, когда не светло.

Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дубликатом» или «перевернутым». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому для того, чтобы их соединить, необходимо знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.

На кнопке проходного переключателя две стрелки (не большие), направленные вверх и вниз.

Это одноклавишный выключатель. Ключ может иметь двойные стрелки.

Схема подключения ненамного сложнее, чем схема подключения классического выключателя. Единственное отличие состоит в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более подобных переключателя.

Отличия — в количестве контактов

Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:

• Вход соединен с выходом 1;
• Вход соединен с выходом 2.

У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало назвать «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.

Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой подключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, поэтому концы приходится называть устройством.

Как было сказано выше, при отсутствии схемы лучше называть контакты на разных ключевых позициях. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать будет некорректно.

Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, устройство издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей устройства. Если есть указательное устройство, то при закрытии концов щупов стрелка отклоняется от него вправо до упора.

В этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может оказаться не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное показывает, как это делать.

Схема подключения двух сквозных выключателей

Подобная схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.

Схема подключения двух сквозных переключателей

Схема подключения очень проста и понятна: на вход одного переключателя подается фаза, вход другого переключателя подключается к одному из проводов люстры ( напольная лампа).Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.

Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа будет выключаться и включаться.

Для большей наглядности следует внимательно посмотреть на картинку.

Проводка между двумя сквозными переключателями.

Если такие переключатели устанавливаются в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода укладываются в специальные лотки или коробки, а концы проводов сосредоточены в распределительных (распределительных) коробках. У такого подхода есть неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Соединение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников).При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.

Выход второго переключателя подключен к одному из проводов освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.

Электропроводка в жилом районе

Как соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Опция трехточечного управления освещением

Если необходимо дистанционное управление светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не по одному, а по два контакта, поэтому имеет два входа и два выхода.

Как подключить все три переключателя можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.

Электрическая схема включения лампы с трех мест.

Для подключения источника электрического света согласно данной схеме необходимо выполнить следующие операции:

1. Нейтральный провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных переключателей.
3. Свободный провод лампы подключается к входному контакту второго переключателя (сквозной).
4. Два выходных контакта проходного переключателя подключены к двум входным контактам перекрестного переключателя.
5. Два выходных контакта второго сквозного переключателя подключены к двум выходным контактам кросс-переключателя.

Схема такая же, но более наглядно показано, где именно подключать провода.

К каким клеммам подключены провода?

Примерно так должны быть проложены провода по комнате.

На основе трехточечной схемы управления можно собрать 4-точечные или 5-точечные схемы. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.

Схема включения / выключения 5-точечного светильника.

Если вы удалите один из перекрестных переключателей из этой схемы, вы получите 4-точечный вариант, а если вы добавите к нему один перекрестный переключатель, то выйдет 6-точечный вариант.

Двухклавишный переключатель: схема подключения

Для управления работой двух ламп с нескольких точек есть двухклавишные проходные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, в которой используются два двухклавишных проходных переключателя, используется значительно больше проводов.

Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному концу одного, а к другому лампе.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.

Вариант проводки для подключения двухклавишных проходных переключателей.

Если вы хотите управлять работой двух ламп с трех или четырех точек, вам придется приобрести два крестовых переключателя. Каждая пара выходов двухклавишного переключателя подключена к одной паре одного кроссоверного переключателя.И так далее, попарно выходы устройства подключаются друг к другу.

Контроль работы двух осветительных ламп с четырех точек.

Если посмотреть, то ничего сложного, особенно при использовании одноклавишных сквозных переключателей. Что касается двухклавишных сквозных переключателей, то здесь все гораздо серьезнее и дороже, как в плане проводов, так и переключателей. Точнее, эта схема менее практична, но более дорогая.

Покупка и подключение безобрывного переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕМУ ПРОВОДУ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, передаточный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания.В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к линиям обслуживания. Когда линия переменного тока в норме, TS позволит вам запитать ваш дом от сети. Когда сеть выходит из строя, с помощью TS вы можете переключить домашнюю систему электропроводки на генератор, одновременно отключив его от сети. Если вы подключаете генератор к своему дому, то электрический переключатель просто необходим. Это руководство расскажет вам, зачем он вам нужен, как он работает, как выбрать подходящий и как его подключить (пример схемы подключения находится внизу этой страницы).

Важно знать, что, если вы не отключены от сети, подключение любого несанкционированного источника питания непосредственно к любой точке электропроводки без переключателя является незаконным и опасным из-за так называемого обратного питания. Обратное питание (также называемое изолированным или межсоединением) по определению обеспечивает подачу электроэнергии обратно в электрическую сеть, когда она отключена. Вот почему этого следует избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для коммунальных работников, так и для ваших соседей, которые могут не знать, что в линии присутствует напряжение.Помимо этого, ваш домашний генератор с обратным питанием наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Его также можно легко повредить, если во время работы восстановить питание.

ТРЕБОВАНИЯ И РЕЙТИНГИ

Стандартное бытовое электроснабжение США — однофазное, разделенное на 120/240 В. Обычно у него есть красный и / или черный «горячий» провод и белая заземленная нейтраль. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока.Обратите внимание, что обе линии по-прежнему принадлежат одной фазе — они получены путем заземления центрального отвода сетевого трансформатора. Для такой системы переключатель генератора должен быть двухполюсным с двойным ходом (DPDT) «разрыв перед включением». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не учитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно является непрерывной и ее не нужно переключать, если ваша генераторная установка не оборудована GFCI и ее нейтральный провод подключен к шасси.«Разрыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Старые 2-проводные жилые системы на 120 В требуют однополюсного переключателя на два направления. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генератора, которая размещается на открытом воздухе.

«Истинный» переключатель мощности генератора должен иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF.Такой разрыв предотвращает возникновение дуги или короткого замыкания во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительную распределительную панель (субпанель ) для основных линий, которые вы хотите зарезервировать. Затем эта субпанель будет подключена к системе передачи. Многие коммерчески доступные TS уже поставляются с предварительно смонтированной вспомогательной панелью.

ТИПЫ ПЕРЕКЛЮЧАТЕЛЯ

Системы передачи генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя цепь управления, которая определяет сетевое напряжение. Когда электроснабжение прерывается, схема управления запускает генераторную установку, отключает ваш дом от электросети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстанавливается, он коммутирует вашу домашнюю проводку от генератора обратно к электросети. Когда генератор отключен, он переходит в режим охлаждения, а затем автоматически отключается.Generac и другие резервные системы обычно включают автоматический TS 100A или 200A или предлагают его в качестве опции. Автоматическое переключение для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторами. Часто вместо настоящего устройства DPDT оно состоит из двух двухполюсных выключателей с механически заблокированными ручками (один для «Genset», а другой для «Line»). При требованиях к нагрузке до 30 А (что составляет 7200 ВА для 240 В) дешевый ручной TS с субпанелью может стоить менее 300 долларов.Простая панель блокировки с двумя выключателями стоит менее 150 долларов.
На схеме ниже показан пример подключения переносного генератора с 4 контактами к домашней проводке через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирными линиями символически обозначены металлические корпуса. На этой схеме нейтраль внутри генератора не заземлена. Для простоты входной патрубок не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется его установить.

Вот малоизвестная деталь .Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), и их нейтраль прикреплена к металлической раме. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделяется, и GFCI на генераторе отключает . В результате никакие розетки работать не будут. Есть несколько возможных решений этой проблемы. Наиболее безопасным является установка так называемого переключающего устройства нейтрали (3-полюсный разъединитель).Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другое решение — поднять внутри передаточного оборудования заземляющий провод от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генератора, что отключает GFCI. Однако этот вариант не совсем безопасен — если вы когда-нибудь будете использовать такое устройство в полевых условиях без TS (например, на стройплощадке), вы не будете защищены от поражения электрическим током. Такая модификация может также привести к аннулированию гарантии производителя.В любом случае все установки должны выполняться квалифицированным электриком. Вы можете найти его и / или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ПЕРЕД началом любых электромонтажных работ. Также узнайте, как в аварийной ситуации подключить переносную генераторную установку к домашней проводке без системы переключения.

Вся информация на этом сайте предназначена только для справки и не является профессиональной или юридической консультацией.См. Полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. В Национальном электротехническом кодексе® 2020, местных правилах и руководстве по продукту.

Учебное пособие по физике: два типа соединений

Когда в цепи с источником энергии присутствуют два или более электрических устройства, существует несколько основных способов их соединения. Их можно соединить последовательно или соединить параллельно . Предположим, что в одну цепь включены три лампочки.Если они соединены последовательно, то они соединяются таким образом, чтобы отдельный заряд проходил через каждую из лампочек последовательно. При последовательном соединении заряд проходит через каждую лампочку. При параллельном подключении один заряд, проходящий через внешнюю цепь, будет проходить только через одну из лампочек. Лампочки помещаются в отдельную ветвь, и заряд, проходящий через внешнюю цепь, проходит только через одну из ветвей на обратном пути к клемме с низким потенциалом.Способы подключения резисторов будут иметь большое влияние на общее сопротивление цепи, общий ток в цепи и ток в каждом резисторе. В Уроке 4 мы исследуем влияние типа подключения на общий ток и сопротивление цепи.

Обычная физическая лабораторная деятельность включает построение обоих типов цепей с лампами, соединенными последовательно, и лампочками, соединенными параллельно. Эти две схемы сравниваются и противопоставляются.

Основные вопросы, вызывающие беспокойство при такой лабораторной деятельности, как правило, следующие:

• Что происходит с общим током в цепи при увеличении количества резисторов (лампочек)?
• Что происходит с общим сопротивлением в цепи при увеличении количества резисторов (лампочек)?
• Если один из резисторов выключится (т.е. лампочка погаснет, ), что произойдет с другими резисторами (лампочками) в цепи? Они остаются на (т.е., лит)?

Исследование последовательных подключений

При проведении лабораторных работ для двух типов цепей производятся совершенно разные наблюдения. Последовательная цепь может быть построена путем соединения лампочек таким образом, чтобы оставался единственный путь для потока заряда; луковицы добавляются к той же линии без точки ветвления. По мере того, как добавляется все больше и больше лампочек, яркость каждой лампочки постепенно уменьшается.Это наблюдение является индикатором того, что ток в цепи уменьшается.

Итак, для последовательных цепей по мере добавления резисторов общий ток в цепи уменьшается. Это уменьшение тока согласуется с выводом о том, что общее сопротивление увеличивается.

Последнее наблюдение, которое является уникальным для последовательных цепей, — это эффект вынимания лампы из розетки. Если одна из трех лампочек в последовательной цепи вывинчивается из патрона, то наблюдается, что остальные лампочки сразу же гаснут.Чтобы устройства в последовательной цепи работали, каждое устройство должно работать. Если один погаснет, погаснут все. Предположим, что вся бытовая техника на домашней кухне подключена последовательно. Для того, чтобы холодильник работал на этой кухне, должны быть включены тостер, посудомоечная машина, мусоропровод и верхний свет. Чтобы одно устройство, включенное последовательно, работало, все они должны работать. Если ток равен , отрежьте от любого из них, он отсечется от всех из них. Совершенно очевидно, что приборы на кухне не подключены последовательно.

Исследование параллельных подключений

Используя тот же набор проводов, D-элементов и лампочек, можно исследовать параллельные цепи таким же образом. Можно исследовать влияние количества резисторов на общий ток и общее сопротивление. На схемах ниже изображены обычные способы построения цепи с параллельным подключением лампочек. Следует отметить, что исследование общего тока для параллельных соединений требует добавления индикаторной лампы .Лампа индикатора размещена вне ответвлений и позволяет наблюдать влияние дополнительных резисторов на общий ток. Лампочки, которые размещены в параллельных ветвях, служат только индикатором тока через эту конкретную ветвь. Поэтому, исследуя влияние количества резисторов на общий ток и сопротивление, нужно внимательно следить за лампочкой индикатора, а не за лампочками, помещенными в ответвления. На приведенной ниже диаграмме показаны типичные наблюдения.

Из показаний лампочек индикаторов на приведенных выше схемах видно, что добавление большего количества резисторов приводит к тому, что лампочка индикатора становится ярче. Для параллельных цепей с увеличением количества резисторов увеличивается и общий ток. Это увеличение тока согласуется с уменьшением общего сопротивления. Добавление резисторов в отдельную ветвь приводит к неожиданному результату снижения общего сопротивления!

Если отдельная лампочка в параллельной ветви вывинчивается из патрона, то ток в общей цепи и в других ветвях все равно остается.Удаление третьей лампы из патрона приводит к преобразованию схемы из параллельной цепи с тремя лампами в параллельную цепь с двумя лампами. Если бы приборы на домашней кухне были подключены параллельно, то холодильник мог бы работать без необходимости включения посудомоечной машины, тостера, мусоропровода и верхнего освещения. Одно устройство может работать без включения других. Поскольку каждое устройство находится в своей отдельной ветви, выключение этого устройства просто прекращает подачу заряда в эту ветвь.Через другие ответвления к другим устройствам будет по-прежнему проходить заряд. Совершенно очевидно, что бытовая техника в доме подключена параллельно.

Аналогия с платной станции

Эффект добавления резисторов совершенно иной, если они добавляются параллельно, по сравнению с добавлением их последовательно. Последовательное добавление резисторов означает увеличение общего сопротивления; однако добавление большего количества резисторов параллельно означает уменьшение общего сопротивления.Тот факт, что можно добавить больше резисторов параллельно и добиться меньшего сопротивления, многих очень беспокоит. Аналогия может помочь прояснить причину этой изначально надоедливой правды.

Поток заряда по проводам цепи можно сравнить с потоком автомобилей по платной дороге в очень густонаселенном мегаполисе. Основными источниками сопротивления на платных дорогах являются посты. Остановка автомобилей и принуждение их к уплате дорожных сборов не только замедляет движение автомобилей, но и в зоне с интенсивным движением, также может вызвать узкое место с резервной копией на многие мили.Скорость, с которой автомобили проезжают через точку на этой платной системе, значительно снижается из-за наличия платы за проезд. Понятно, что пункты пропуска дороги являются главным препятствием для движения машин.

Теперь предположим, что в попытке увеличить скорость потока Управление взимания платы за проезд решает добавить еще две точки взимания платы за проезд на конкретной станции взимания платы, где узкое место создает проблемы для путешественников. Они рассматривают два возможных способа подключения своих платных пунктов оплаты — последовательно или параллельно. При добавлении платных постов (т.е., резисторы) последовательно, они добавляли бы их таким образом, чтобы каждая машина, движущаяся по шоссе, должна была бы последовательно останавливаться у каждой платы за проезд. При наличии только одного пути через пункты взимания платы за проезд каждая машина должна будет останавливаться и вносить плату за проезд в каждой будке. Вместо того, чтобы платить 60 центов один раз в одной будке, теперь им придется платить по 20 центов три раза в каждой из трех платных. Совершенно очевидно, что добавление платных постов последовательно имело бы общий эффект увеличения общего сопротивления и уменьшения общей скорости потока автомобилей (т.е.э., ток).

Другим способом добавления двух дополнительных платных пунктов на этой конкретной платной станции было бы параллельное добавление платных пунктов. Каждую будку можно разместить в отдельном филиале. Машины, движущиеся по платной дороге, останавливались только у одной из трех будок. У автомобилей будет три возможных пути, по которым они будут проезжать через станцию ​​сбора платы за проезд, и каждая машина выберет только один из путей. Совершенно очевидно, что параллельное добавление платных постов приведет к уменьшению общего сопротивления и увеличению общей скорости потока автомобилей (т.е.е., ток) по платной дороге. Как и в случае добавления дополнительных электрических резисторов параллельно, добавление дополнительных плат в параллельных ветвях создает меньшее общее сопротивление. Обеспечивая большее количество путей (то есть ответвлений), по которым заряд и автомобили могут проходить через узкие места, скорость потока может быть увеличена.

Мы хотели бы предложить … Зачем просто читать об этом и когда можно с этим взаимодействовать? Взаимодействие — это именно то, что вы делаете, когда используете одну из интерактивных функций The Physics Classroom.Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного средства построения цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Построитель цепей постоянного тока предоставляет учащемуся набор для построения виртуальных цепей. Вы можете легко перетащить источники напряжения, резисторы и провода на рабочее место, а также расположить и подключить их так, как хотите. Вольтметры и амперметры позволяют измерять ток и падение напряжения. Нажав на резистор или источник напряжения, вы можете изменить сопротивление или входное напряжение.Это просто. Это весело. И это безопасно (если вы не используете его в ванной).

Проверьте свое понимание

1. Обратите внимание на электрическую проводку, указанную ниже. Укажите, являются ли соединения последовательными или параллельными. Объясните каждый выбор.

2. Ниже показаны две электрические схемы. Для каждой цепи укажите, какие два устройства подключены последовательно, а какие — параллельно.

Последовательно? ___________________ Параллельно? _________________	Последовательно? ___________________ Параллельно? _________________

2-портовый коммутатор общего доступа USB-C Gen 2 с сквозным питанием — US3342, Периферийные коммутаторы ATEN

ATEN US3342 — это 4-портовый USB 3.2 Gen 2 устройство для совместного использования периферийных устройств, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами на двух разных ноутбуках с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки выбора удаленного порта со светодиодным индикатором, который указывает, какой компьютер активен. Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним движением пальца.

Соединительные кабели скомпонованы, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей. Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки.US3342 — самое экономичное решение для ноутбуков с USB-C.

В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и поддерживать его в хорошем и эффективном порядке.

• Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с
• Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (требуется дополнительный адаптер питания USB-C) *
• BEZEL X — Включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
• Поддерживает профили питания 5V, 9V, 15V и 20V спецификации мощности
• Переключение устройства через удаленный переключатель портов нажатием кнопки
• светодиода Индикатор консоли — позволяет пользователям узнать, какой компьютер активен
• Plug and play — Драйверы или внешний адаптер питания не требуются
• Защита от перегрузки по току

  * Для зарядки устройства используется адаптер питания USB-C PD с сертификатом источника питания с ограниченным питанием (LPS) рекомендуется более 65 Вт.

  No related posts.
