Назначение и типы высоковольтных кабелей: Виды кабелей и проводов – их назначение и характеристики — Северный бастион

Содержание

Кабель и провод

Многим из нас приходилось видеть огромные опоры с проходящими через них высоковольтными проводами и издалека слышать их жужжание, особенно после хорошего дождя. Линии электропередач, а попросту ЛЭП, обычно располагают в полях, подальше от густонаселённых районов. Они тянутся от огромных мощных электростанций к подстанциям и оттуда расходятся по потребителям. Передача энергии осуществляется с помощью проводов для воздушных линий, подземных и подводных кабелей.

Электрические провода и кабели проложены так, чтобы быть изолированными от земли, людей и транспортных средств. Опорные столбы для воздушных линий могут быть изготовлены из дерева, металла, бетона или композиционных материалов, таких как стекловолокно. В качестве проводника чаще всего используется алюминиевый сплав, скрученный в несколько нитей и (не всегда) армированный стальными волокнами. Медь была популярна в прошлом, хотя до сих пор используется при более низких напряжениях или для заземления, но алюминиевый провод легче и стоит намного меньше. Провода для высоковольтных воздушных линий не покрываются изоляцией, хотя изолированные кабели иногда всё же используются (как правило, для транспортировки энергии на короткие дистанции менее километра). Такие накладные кабели с собственной изоляцией могут быть непосредственно прикреплены к любым конструкциям — это удобно и безопасно, однако высоковольтные линии с неизолированными проводами, конечно же, дешевле, что играет существенную роль при доставке энергии на огромные расстояния.

Большинство современных линий передач использует трехфазный переменный ток, хотя однофазный до сих пор можно встретить, например, в системах электрификации железных дорог. Технология HVDC (передача постоянного тока высокого напряжения) применяется при перемещении энергии на значительные расстояния (сотни и тысячи километров), в подводных силовых системах (длиной более 30 км) или при обмене электроэнергией между сетями, которые не синхронизированы между собой. Наряду с этим HVDC используют для стабилизации крупных распределительных сетей, где обрыв поставки электроэнергии или внезапные новые нагрузки в одной части сети создают опасность рассинхронизации и каскадных сбоев.

лэп

Кабель в электрических системах представляет собой проводник или группу проводников для передачи электроэнергии или телекоммуникационных сигналов от одного места к другому. Электрические кабели связи передают голосовые сообщения, компьютерные данные и визуальные образы на телефоны, проводные радиоприемники, компьютеры, телетайпы, факсимильные машины и телевизоры. Четкого различия между электрическим проводом и электрическим кабелем нет. Как правило, первый — это одинарный твердый металлический проводник с изоляцией или без нее, в то время как последний состоит из нескольких жил или сборки изолированных проводников. С помощью волоконно — оптических кабелей, изготовленных из эластичных волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Наиболее распространенный тип электрического силового кабеля — тот, что подвешен высоко между полюсами или опорами. Эти изделия состоят из нескольких медных или алюминиевых проводов, скрученных вместе в виде концентрических слоев. Медь и алюминий были выбраны из-за их высокой электропроводности, а скрутка дает кабелю прочность. Поскольку силовые кабели постоянно подвергаются серьезным атмосферным воздействиям, для повышения механической прочности кабеля используются не чистые металлы, а сплавы из меди или алюминия, хотя в какой-то степени это приводит к снижению электропроводности. Более широкое распространение получил многожильный кабель с включением высокопрочной нержавеющей стальной проволоки. Многие кабели, особенно те, которые работают при высоких напряжениях — голые (неизолированные), тогда как работающие при более низком напряжении часто имеют покрытия из пропитанной специальными составами хлопчатобумажной оплетки, полиэтилена или другого диэлектрического материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током. Другой тип электрического кабеля устанавливается в подземных каналах и широко используется в городах, где недостаток пространства или соображения безопасности не позволяют использовать воздушные линии. В отличие от воздушного кабеля, такой «похороненный» кабель неизменно использует чистую медь или алюминий (под землей механическая прочность не является проблемой), а многожильная конструкция проводника повышает электрическую проводимость.

лэп

Воздушные и подземные силовые кабели составляют основную часть электрической цепи, проложенной от генератора до конечной точки потребления электроэнергии. Иногда какой-либо участок (а иногда и вся цепь) может потребовать специальных материалов для особых условий эксплуатации, например, при использовании на металлургических заводах и котельных (высокая температура), на подвижном оборудовании (вибрация и чрезмерное сгибание), на химических заводах (коррозия), вблизи ядерных реакторов (высокая радиация), а также на некоторых объектах с экстремальным давлением.

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как в функции, так и в конструкции. Силовые кабели предназначены для высоких напряжений и больших токов нагрузки, в то время как напряжение и ток в кабеле связи невелики. Силовые кабели работают на постоянном токе и низких частотах переменного тока, в то время как кабели связи работают на более высоких частотах. Силовой кабель, как правило, имеет не более трех проводников, каждый из которых может быть 2,5 см или более в диаметре; телефонный же кабель может иметь множество проводников диаметром каждого менее 0,125 см.

лэп

Защитные покрытия для электрических кабелей связи, как правило, представляют собой трубку из алюминиевого или свинцового сплава, или из комбинации металлических полосок и термопластичных материалов. Изоляция телефонного кабеля, например, состоит из сухой прорезиненной или пропитанной специальными составами целлюлозы (в виде ленты, обернутой вокруг проводника), поливинилхлорида или полиэтилена. Толщина изоляции составляет несколько десятых миллиметра. В наше время широко используется коаксиальный кабель — двухжильный, в котором один из проводников имеет форму трубки, в то время как другой (меньший и круглый в поперечном сечении) находится с минимумом твердой изоляции в центре трубки. Некоторые из этих коаксиальных блоков могут быть собраны под общей рубашкой (оболочкой).

Кабели, изготовленные из оптических волокон, впервые вошли в строй в середине 1970-х годов. В волоконно — оптическом кабеле световые сигналы передаются через тонкие волокна из пластика или стекла с помощью внутреннего отражения. Преимущества оптоволоконных кабелей по сравнению с обычными коаксиальными включают в себя низкую стоимость материала, высокую пропускную способность, безопасность, химическую стабильность и иммунитет от электромагнитных помех. Как и другие типы кабелей, волоконно — оптические изделия разработаны для различных областей применения: наземных, подземных, воздушных и подводных. Такие кабели, как правило, состоят из ядра, встроенного в несколько защитных слоев. Жильный кабель содержит один сплошной или многожильный центральный силовой элемент, который окружен оптическими волокнами; они либо расположены свободно в жесткой центральной трубке, либо плотно упакованы в мягкую, гибкую наружную оболочку. Число и тип защитных слоев, окружающих ядро, зависит от предназначения кабеля. Обычно ядро покрыто слоем меди для улучшения проводимости на большие расстояния с последующим покрытием водонепроницаемым материалом (например, алюминиевой фольгой), чтобы не допустить проникновения воды в волокна. Стальная проволока или тканевые пряди добавляются для увеличения прочности на разрыв, а затем весь кабель заворачивают в полиэтиленовую оболочку (рубашку).

Воздушные линии кроме прочего используются для подачи электрической энергии на трамваи, троллейбусы и поезда; для передающих антенн; в муниципальном хозяйстве в системе уличного освещения и во многих других областях. Для обеспечения безопасной и предсказуемой работы компоненты системы передачи электроэнергии управляются с помощью различных генераторов, рубильников, автоматических выключателей, контроллеров, распределителей нагрузок и другого оборудования.

Воздушные линии электропередач подвергаются негативному воздействию при сильном ветре (раскачивание проводов), перепадах температур, обледенении. Это может привести к скачкам напряжения, повреждению или даже обрыву. В целях безопасности не рекомендуется находиться в районе, близко прилегающем к линии электропередач, забираться на опорные конструкции, использовать различные электроприборы вблизи ЛЭП, запускать воздушных змеев или заниматься дельтапланеризмом. Будьте благоразумны, не приближайтесь без надобности к высоковольтным линиям.

Со всей кабельной продукцией Вы можете ознакомиться в нашем каталоге.

Виды кабелей и проводов: характеристики и их назначение

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
Защитная конструкция жил в виде изоляционного покрытия.
Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

Подключения внутридомового электрооборудования.
Соединение схем питания действующего оборудования в системах ЖКХ.
Подключение бытового и промышленного электрооборудования.
Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Виды и типы электрических проводов: предназначение различных кабелей

В жизни человека применение электроэнергии стало неотъемлемым. Люди уже не могут представить свою жизнь без различных электрических приборов. Но нужно помнить, что ток, идущий по некачественному проводу, является источником повышенной опасности. Во время создания или ремонта старой проводки необходимо использовать только правильно подобранные кабели. Для этого нужно знать их виды и различия.

Основные разновидности

Кабели и провода разделяются по их назначению. Первыми созданными изделиями были те, что использовались для доставки электрической энергии конечному потребителю. Они называются силовыми. Затем эксперименты показали, что передавать электричество лучше в виде переменного тока. Чем выше напряжение, тем меньше энергии терялось в процессе транспортировки, поэтому начали искать оптимальные значения. В итоге силовые электрокабели стали подразделять на:

Провода, по которым подаётся электрический ток от электростанций в населённые пункты. Напряжение составляет 20−150 кВт.
Эл. кабели, приносящие энергию к потребителю (110−380 Вт).

Когда произошло развитие телефонии, были изобретены и отдельные виды проводов. Для функционирования телефона не требуется большое напряжение, поэтому применять силовые линии нерационально. Также для подключения к связи большого количества домов необходимы провода, количество жил в которых было бы соответствующим.

После того как появилось радио и телевидение потребовались совершенно другие специальные кабели, которые соединяли устройство воспроизведения с антенной. Главным отличием их от других является наличие экранирования. Если оно отсутствует, сигнал получается слабым и искажённым.

С появлением компьютеров возникла необходимость соединять их в одну большую сеть. Для этого понадобились новые типы проводов. Сначала применялись телефонные линии, но они не могли обеспечить требуемую скорость обмена данными. Прорывом в этой сфере можно считать появление оптоволокна, позволяющего передавать информацию с большой скоростью без потерь. Чтобы создать местные сети, стали применять кабели по типу «витая пара».

Также существуют и нестандартные разновидности таких изделий. Например, бывают греющие шнуры, светящиеся и декоративные.

Скрытая и открытая проводка

Благодаря маркировке электропровода можно сразу и однозначно узнать все необходимые характеристики. Буквы всегда обозначают материал, из которого изготовлено изделие. Цифры дают информацию о количестве жил и их сечении. Например, аббревиатура АВВГ означает, что кабель не бронированный. Первая буква говорит о выполнении жил из алюминия. Если её нет, то кабель медный.

В помещениях со стандартными условиями (сухие с нормальной температурой) зачастую применяются следующие виды проводов:

АВВГ. Этот кабель может быть плоским или круглым. Выполняется с 1,2,3 или 4 жилами, которые сделаны из алюминия. Изоляция такого изделия не воспламеняется.
ВВГ. Имеет те же характеристики, но выполнен из меди. Также есть негорючая модификация, которая носит название ВВГнг. Существует и ВВГнг-LS. Это изделие имеет пониженное дымовыделение.
ПВС. Круглый кабель с большим количеством медных жил.
ШВВП. Плоский многожильный проводник, выполненный из меди. Максимальное сечение составляет 0,75 мм². Его можно применять только для подключения бытовых электрических приборов.
NYM. Это зарубежный аналог ВВГнг, который производится только в круглой форме.

В деревянных домах, а также в различных интерьерах, напоминающих по дизайну стиль «ретро», применяется проводка открытого типа.

В таком случае выбирать проводник нужно с учётом материала стен постройки. В деревянных домах необходимо использовать только электрические кабели ВВГнг, ВВГнг-LS, NYM. Если не устраивает цвет или фактура, то можно подобрать подходящий кабель-канал.

Нестандартные силовые провода

Существуют нестандартные силовые провода, которые необходимо применять в каких-либо конкретных условиях. Например, РКГМ является одножильным кабелем и предназначается для монтажа проводки в помещениях с высокой температурой. Сохраняет свои характеристики в диапазоне от -60 до +180 градусов по Цельсию. Изоляция способна выдержать напряжение в 660 Вт. Такое изделие хорошо переносит вибрации и стопроцентную влажность воздуха. Не разрушается под воздействием внешних факторов.

ПНСВ — это одножильный провод, который сделан из стали. В качестве изоляции используется материал ПВХ. Сечение жилы может варьироваться от 1,2 до 3 мм². Сплав и толщина подобраны так, чтобы изделие начинало греться во время прохождения по нему электрического тока. Зачастую провод применяется в тёплых полах. Также его могут использовать во время заливки бетона в зимнее время.

ВПП является многопроволочным одножильным кабелем. Сечение может достигать 25 мм, поэтому всегда имеет двойную изоляцию. Предназначается для подачи электроэнергии к двигателям насосов, которые работают в артезианских скважинах. Это значит, что на провод не оказывает влияние влага и повышенное давление.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

ШВВП. Делается всегда в белом цвете.
ПВС. Это изделие может быть белым или оранжевым.
ВВГ всегда чёрный.
NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте. Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

ПУНП.
ПУНГП.
ПУВП.
ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Если во время монтажа электрической проводки ответственно отнестись ко всем расчётам и не жалеть деньги на материалы, то электросеть будет безопасной и прослужит долгое время. Качественные кабели и правильный расчёт сечения — залог комфорта и пожаробезопасности.

Подключение антенны

Главной задачей антенных кабелей является передача сигнала от антенны к телевизору или же любому другому приёмному устройству. Их конструкция обычно предполагает наличие 1 медной жилы, которая находится в толстой изоляции (1−2 мм). Это необходимо для предотвращения механических повреждений, а также частотных накладок. После первой изоляции идёт экранирующий слой. Он позволяет защитить сигнал от паразитных токов. Далее есть ещё одна оболочка, сделанная из поливинилхлорида.

Хоть эти кабели являются конструктивно простыми, но у них есть довольно много характеристик, по которым и нужно делать выбор:

Сопротивление центральной жилы. Этот показатель обуславливает максимальную длину кабеля.
Частота передаваемого сигнала. Существует ДВ и УКВ связь. Этот параметр для каждого типа будет очень различаться. Для УКВ необходимо использовать провод, имеющий в конструкции многопроволочную жилу.
Качество экранирования. В этом случае следует учитывать происхождение паразитных токов, что позволит выбрать для их компенсации наиболее подходящий тип экрана. Лучше применять оплётку или сплошную фольгу.

Также нужно думать и о том, где будет проложен провод. Это позволит решить, нужна ли дополнительная защита от различных механических воздействий. Следует учитывать и перепады температур.

Компьютерный кабель

Компьютерные кабели бывают двух основных типов. Первый используется для того, чтобы подключить конечного потребителя услуги к распределительному устройству, а второй — для обеспечения дальнейшего соединения.

На настоящий момент практически везде применяется оптоволокно для передачи информации на любое расстояние. Такой провод не является электрическим, потому что по нему проходят световые импульсы, которые в дальнейшем становятся электрическими. Для подключения этих изделий необходимо применять специальное оборудование. Также не обойтись и без высококвалифицированного персонала. Такие факторы обусловливают то, что этот кабель для бытового использования применяется очень редко.

Существует и другая разновидность — витая пара. Провод очень хорошо знаком всем пользователям интернета, так как именно он подключается к компьютеру. Это изделие имеет свои подвиды:

UTP. Все жилы кабеля попарно скручиваются между собой. Имеется лишь внешняя оболочка.
FTP. Конструкция практически такая же, как и у первого типа, только есть экран из фольги.
STP. Присутствует двойное экранирование. Фольгированный экран покрывает каждую пару жил. Следующим слоем идёт медная оплётка.
S/FTP. Также имеет двойное экранирование.

Этот кабель состоит из 8 жил, которые скручиваются между собой по парам. Каждая отдельная жила покрывается изоляцией из поливинилхлорида или пропилена.

Декоративные изделия

Чаще всего для создания декоративной проводки применяется светодиодный кабель. Помимо основных жил, проводящих электрический ток, это изделие имеет ещё одну дополнительную цепь, на которой располагаются светодиоды. Их размещают под внешней оболочкой на небольшом расстоянии друг от друга. Диоды начинают светиться сразу после подключения провода к электросети. Они имеют последовательно-параллельную схему, благодаря чему можно разрезать кабель в абсолютно любом месте. Также это позволяет найти обрыв.

Если купить провода с разными цветами лампочек, то можно создать целую композицию. Это определяет их популярность в нише создания сценических эффектов. Также бывают и электролюминесцентные провода. Они функционируют, основываясь на таком явлении, которое называется беспробойной электролюминесценцией. На главную жилу кабеля наносится небольшой слой диэлектрика и люминофора. Далее, на неё наматывают две тонких проволоки, а затем всё снова покрывается цветным или прозрачным диэлектриком. Если смотреть в целом, то такая конструкция является конденсатором. Для работы необходим переменный ток с напряжением около 100−150 Вт.

Когда конденсатор заряжается и разряжается, благодаря люминофору под действием электрического поля провод начинает светиться. Этот кабель гораздо лучше неоновых трубок, так как он меньше тратит электроэнергии, дешевле и может спокойно менять свою форму.

Декоративной проводкой можно считать и те кабели, которые используются в интерьерах в стиле «ретро». Они являются обычными силовыми проводами, но только будут прокладываться по поверхности стены. Предполагается, что наружные кабели имеют надёжную изоляцию и хороший внешний вид. Жилы в таких изделиях зачастую скручиваются.

Силовые кабели — классификация, конструкция и изоляция (100 фото)

Электричество обеспечивает современного человека множеством благ, но при всем том, оно представляет собой реальную и огромную силу, которая не прощает ошибок и может принести не только пользу, но и огромный вред. Во избежание непредвиденных ситуаций, обслуживание крупных энергетических объектов, лучше доверить специалистам https://energiatrend.ru/ispytanija-povyshennym-naprjazheniem.

Речь идет об электробезопасности, правила которой написаны кровью пострадавших.

В контексте безопасного использования электричества, особое место уделяется качеству и правильному выбору проводов и кабелей, именно они обеспечивают подвод тока к потребителю, защищая от контакта с токоведущей частью и внешнего окружения.

Однако, если для того, чтобы подключить обычный маломощный потребитель, достаточно простого, тонкого провода с двойной или одинарной изоляцией, то для обеспечения электроэнергией нагрузки с достаточно большой мощностью, например, здание или цех, требуется провод иного исполнения и качества – так называемый, силовой кабель.

Если просмотреть на сайтах посвященных электротехнике фото силового кабеля, можно отметить, что его конструкция может быть достаточно сложной, иметь несколько уровней изоляции, с проводами разной формы сечения и другими специфическими особенностями.

В чем предназначение силовых кабелей? Какие особенности в конструктивном исполнении они имеют? Какие характеристики показывают его технические особенности, определяющие сферу применения?

На все эти вопросы вы найдете, хоть и не подробные, но самые общие ответы в данном обзоре.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Промышленная частота – это принятая в народном хозяйстве частота переменного тока. Например, в нашей стране – 50 Гц, но есть другие государства, с другими стандартами, так, в США – 60 Гц.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

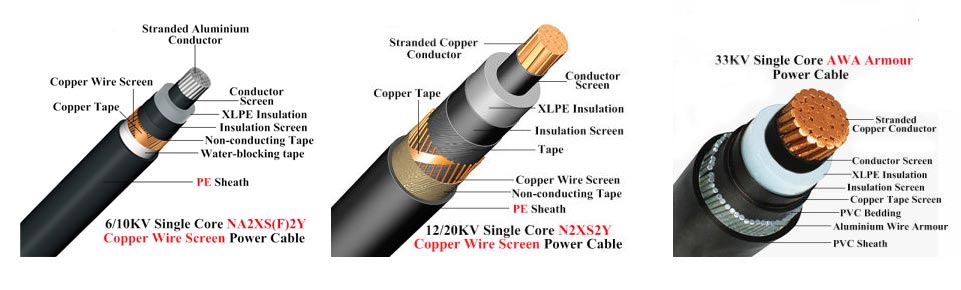

Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.

В контексте безопасности, особого внимания заслуживает изоляция силовых кабелей: от ее качества и материала зависит механическая и электрическая прочность.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете.

Тип изоляции. Различают бумажную, полиэтиленовую, резиновую и полимерную изоляцию. Конкретный вид во многом определяет условия, в которых кабель может эксплуатироваться, а также срок его безотказной, гарантированной работы.

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Маркировка силового кабеля

Существует целая система стандартов применяемых для маркировки силовой кабельной продукции, посредством нее можно легко определить основные технические и эксплуатационные характеристики силовых кабелей.

Маркировка ведется буквенными и цветовыми индексами. Ее подробные расшифровки и особенности мы не будем рассматривать в данной статье, при необходимости можно легко найти необходимую информацию в справочниках или на специальных интернет ресурсах.

Фото силовых кабелей

Также рекомендуем посетить:

Post Views: Статистика просмотров 14

Типы и характеристики сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Изучите спецификации, стандарты и характеристики коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля.

Для соединения двух или более компьютеров или сетевых устройств в сети используются сетевые кабели. Есть три типа сетевых кабелей; коаксиальный, витая пара и оптоволоконный.

Коаксиальный кабель

Этот кабель содержит проводник, изолятор, оплетку и оболочку.Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает провод.

На следующем изображении показаны эти компоненты.

Ножны

Это внешний слой коаксиального кабеля. Он защищает кабель от физических повреждений.

Плетеный щит

Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.

Изоляция

Изоляция защищает сердечник.Он также удерживает сердечник отдельно от плетеного экрана. Поскольку и сердечник, и плетеный экран используют один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

Проводник передает электромагнитные сигналы. По проводнику коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общих целей. Они использовались еще до появления компьютерных сетей. Они до сих пор используются, даже если их использование в компьютерных сетях полностью прекращено.

На заре создания компьютерных сетей, когда для компьютерных сетей не было выделенных медиа-кабелей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за низкой стоимости и длительного срока службы коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для построения компьютерных сетей любого типа.

Технические характеристики коаксиальных кабелей

Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый для изоляции, были созданы сотни спецификаций, определяющих характеристики коаксиальных кабелей.

Из этих спецификаций только некоторые из них использовались в компьютерных сетях. В следующей таблице перечислены их.

Тип	Ом	AWG	Проводник	Описание
RG-6	75	18	Сплошная медь	Используется в кабельной сети для предоставляем кабельный Интернет и кабельное телевидение на большие расстояния.
RG-8	50	10	Сплошная медь	Используется в самых ранних компьютерных сетях. Этот кабель использовался как магистральный кабель в топологии шины. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58	50	24	Несколько тонких медных жил	Этот кабель тоньше, легче в обращении и установке, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59	75	20-22	Сплошная медь	Используется в кабельных сетях для предоставления услуг на короткие расстояния.

Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых для экранирования и проводящих жил.
RG — это радиогид. Коаксиальный кабель для передачи в основном использует радиочастоты.
Импеданс — это сопротивление, управляющее сигналами.Выражается в омах.
AWG — это американский калибр проводов. Он используется для измерения размера сердечника. Чем больше размер AWG, тем меньше диаметр жилы.

Кабели витой пары

Кабель типа витая пара был разработан в первую очередь для компьютерных сетей. Этот кабель также известен как кабель Ethernet . Практически все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветной маркировкой.Каждые два провода скручены друг с другом, образуя пару. Обычно бывает четыре пары. Каждая пара имеет один однотонный провод и один цветной провод с изоляцией. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым.

В зависимости от того, как пары обнажены в пластиковой оболочке, существует два типа витых пар; UTP и STP.

В кабеле UTP ( Неэкранированная витая пара ) все пары заключены в одну пластиковую оболочку.

В кабеле STP (, экранированная витая пара, ) каждая пара обернута дополнительным металлическим экраном, а затем все пары обернуты в единую внешнюю пластиковую оболочку.

Сходства и различия между кабелями STP и UTP

И STP, и UTP могут передавать данные со скоростью 10 Мбит / с, 100 Мбит / с, 1 Гбит / с и 10 Гбит / с.
Поскольку кабель STP содержит больше материалов, он дороже кабеля UTP.
Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
Оба кабеля могут поддерживать до 1024 узлов в каждом сегменте.

На следующем изображении показаны оба типа кабеля витая пара.

Чтобы узнать, как кабели витой пары используются в сети LAN, вы можете проверить это руководство.

Кабельная система с витой парой

В этом руководстве объясняется, как работает кабель витой пары и как он используется для подключения различных сетевых устройств в сети.

TIA / EIA определяет стандарты для кабеля витой пары. Первые стандарты были выпущены в 1991 году и известны как TIA / EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки средств передачи.

TIA / EIA 568 делит кабель витой пары на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабеля витая пара.

Категория / название кабеля	Максимальная поддерживаемая скорость	Пропускная способность / скорость сигналов поддержки	Стандарт Ethernet	Описание
Cat 1	1 Мбит / с	1 МГц	Не используется для передачи данных	Этот кабель содержит только две пары (4 провода).Этот кабель использовался в телефонной сети для передачи голоса.
Cat 2	4 Мбит / с	10 МГц	Token Ring	Этот кабель и все остальные кабели имеют не менее 8 проводов (4 пары). Этот кабель использовался в сети Token-Ring.
Cat 3	10 Мбит / с	16 МГц	10BASE-T Ethernet	Это первый кабель Ethernet, который использовался в сетях LAN.
Cat 4	20 Мбит / с	20 МГц	Token Ring	Этот кабель использовался в продвинутых сетях Token-Ring.
Cat 5	100 Мбит / с	100 МГц	100BASE-T Ethernet	Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e	1000 Мбит / с	100 МГц	1000BASE-T Ethernet	Этот кабель / категория является минимальным требованием для всех современных сетей LAN.
Cat 6	10 Гбит / с	250 МГц	10GBASE-T Ethernet	В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой.Также используется огнестойкая пластиковая оболочка.
Cat 6a	10 Гбит / с	500 МГц	10GBASE-T Ethernet	Этот кабель снижает затухание и перекрестные наводки. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Cat 7	10 Гбит / с	600 МГц	Еще не разработан	Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара экранирована пластиковой оболочкой.

Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
Cat 7 по-прежнему является новой технологией и широко не используется.
Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из сердечника, оболочки, буфера и оболочки. Ядро сделано из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердечник заворачивается в оболочку; Облицовка оборачивается буфером, а буфер — оболочкой.

Ядро передает сигналы данных в виде света.
Оболочка отражает свет обратно к сердцевине.
Буфер защищает свет от утечки.
Оболочка защищает кабель от физических повреждений.

Оптоволоконный кабель полностью невосприимчив к EMI и RFI. Этот кабель может передавать данные на большие расстояния с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит / с.

Волоконно-оптический кабель использует свет для передачи данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа волоконно-оптических кабелей; SMF и MMF.

SMF (одномодовое волокно) оптический кабель

Этот кабель передает только один луч света. Он более надежен и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и излучает свет с длиной волны 1300 или 1550 нанометров.

MMF (многомодовое волокно) оптический кабель

Этот кабель переносит несколько лучей света. Из-за наличия нескольких лучей этот кабель передает гораздо больше данных, чем кабель SMF. Этот кабель используется на меньших расстояниях. В этом кабеле в качестве источника света используется светодиод, который передает свет с длиной волны 850 или 1300 нанометров.

Это все для этого руководства. В следующей части этой статьи мы разберемся с типами разъемов, которые используются для подключения кабелей к сетевым устройствам.Если вам нравится это руководство, не забудьте поделиться им с друзьями в любимом социальном канале.

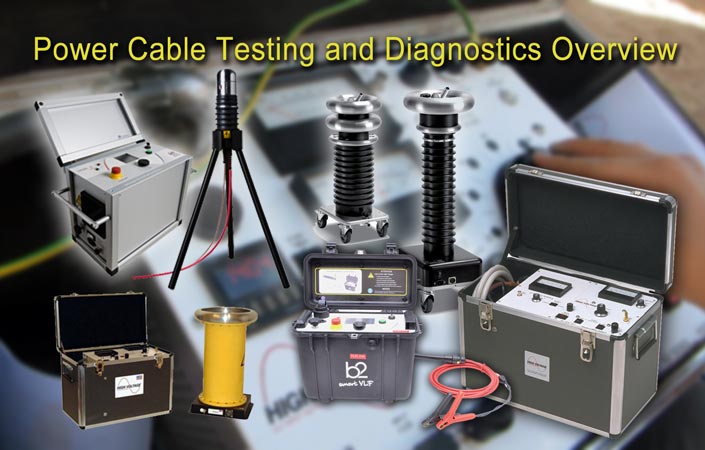

Обзор тестирования и диагностики силового кабеля

Полевые испытания кабелей среднего и высокого напряжения могут проводиться по разным причинам, например, приемка после установки, определение постепенного ухудшения изоляции с течением времени, проверка стыков и стыков, а также специальный ремонт.Эта оценка применяется как к самому кабелю, так и к связанным с ним аксессуарам (сращиваниям и заделкам), именуемым «кабельной системой».

В соответствии с ICEA, IEC, IEEE и другими согласованными стандартами, испытания можно проводить с помощью постоянного тока, переменного тока промышленной частоты или переменного тока очень низкой частоты. Эти источники могут использоваться для проведения испытаний на стойкость изоляции, базовых диагностических испытаний, таких как анализ частичных разрядов, а также для определения коэффициента мощности или коэффициента рассеяния.

В этой статье представлен обзор некоторых широко используемых методов технического обслуживания и диагностики, которые коммерчески доступны для проведения полевых испытаний силовых кабелей среднего и высокого напряжения. Из-за различных доступных методов тестирования кабелей выбор метода тестирования должен производиться только после оценки каждого метода тестирования и тщательного анализа установленной кабельной системы сертифицированным агентством по тестированию и владельцем кабеля.

Меры безопасности

При испытании кабелей безопасность персонала является наиболее важной.Все испытания кабелей и оборудования должны выполняться только квалифицированными специалистами в изолированных и обесточенных системах, если иное не требуется и не разрешено. Бывают случаи, когда переключатели могут быть подключены к концу кабеля и служить для изоляции кабеля от остальной системы. Соблюдайте особую осторожность после обесточивания силовых кабелей, поскольку они способны удерживать большие емкостные заряды, используйте соответствующие СИЗ и инструменты электробезопасности, чтобы правильно разрядить кабели до и после испытаний.

Типы испытаний кабелей

Полевые диагностические испытания могут проводиться на кабельных системах на различных этапах их эксплуатации. В соответствии со стандартом IEEE 400 испытания кабеля определяются как:

Монтажный тест: Выполняется после установки кабеля, но до установки каких-либо аксессуаров (стыков / сращиваний и концевых заделок). Эти испытания предназначены для обнаружения любых повреждений кабеля при изготовлении, транспортировке и установке.
Приемочное испытание: Выполняется после установки всех кабелей и принадлежностей, но до подачи на кабель напряжения системы. Его цель — обнаружение повреждений кабеля и кабельных аксессуаров при транспортировке и установке. Также называется «испытанием после укладки».
Технический тест: Выполняется на протяжении всего срока службы кабельной системы. Его цель — оценить состояние и проверить работоспособность кабельной системы, чтобы можно было инициировать соответствующие процедуры обслуживания.

Методы испытаний кабелей

Выбор метода тестирования во многом зависит от возраста и типа установленной кабельной системы. Многие из методов, описанных в этой статье, могут быть выполнены как приемочные или эксплуатационные испытания, в зависимости от таких условий, как приложенное испытательное напряжение или продолжительность испытания.

Examples of various types of power cable construction.

Выбор метода тестирования во многом зависит от возраста и типа установленной кабельной системы.

Целью любого диагностического теста является выявление проблем, которые могут существовать с кабелем — неразрушающим способом — так, чтобы можно было принять профилактические меры, чтобы избежать потенциального отказа этого кабеля во время эксплуатации.Диагностические оценки могут применяться к кабельным системам, состоящим из самого кабеля и связанных с ним аксессуаров, таких как сращивания и заделки.

1. Испытание на диэлектрическую прочность

Испытание на диэлектрическую стойкость — это базовое испытание на электрическую нагрузку, проводимое для подтверждения того, что система изоляции будет обеспечивать достаточный срок службы. Для проведения испытания на стойкость испытуемая изоляция должна выдерживать заданное приложенное напряжение, которое выше, чем рабочее напряжение через изоляцию, в течение определенного периода без пробоя изоляции.

Величина выдерживаемого напряжения обычно намного больше, чем у рабочего напряжения, и время, в течение которого оно применяется, зависит от срока службы и других факторов.

Испытание на устойчивость к диэлектрику является относительно простым испытанием. Если к концу испытания не наблюдается никаких признаков повреждения или нарушения изоляции, образец считается пройденным. Однако, если приложенное напряжение приведет к внезапному разрушению изоляционного материала, будет протекать сильный ток утечки, и изоляция будет признана непригодной для эксплуатации, поскольку может представлять опасность поражения электрическим током.

1а. Выдерживаемое напряжение диэлектрика постоянного тока (DC)

При проведении испытания с высоким напряжением постоянного тока напряжение постепенно повышается до заданного значения с постоянной скоростью нарастания, обеспечивающей постоянный ток утечки, пока не будет достигнуто окончательное испытательное напряжение. Обычно считается, что для достижения конечного испытательного напряжения достаточно от минуты до 90 секунд.

Окончательное испытательное напряжение затем удерживают в течение 5-15 минут, и если ток утечки недостаточно высок для отключения испытательного комплекта, изоляция считается приемлемой.Этот тип проверки обычно выполняется после монтажа и ремонта кабеля.

DC Hipot Test измеряет сопротивление изоляции кабелей путем подачи высокого напряжения и измерения тока утечки, а сопротивление рассчитывается по закону Ома. Значения испытательного напряжения для высокопроизводительных испытаний постоянного тока основаны на окончательном заводском испытательном напряжении, которое определяется типом и толщиной изоляции, размером проводов, конструкцией кабеля и применимыми отраслевыми стандартами.

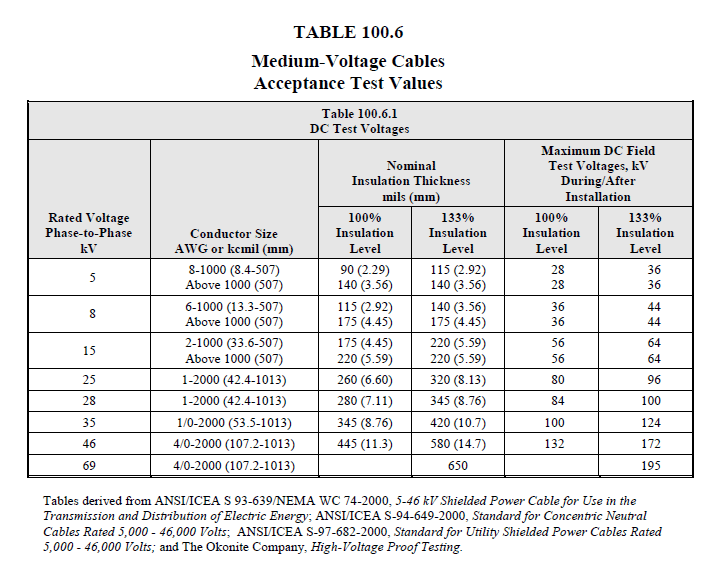

ANSI/NETA-ATS 2017 Recommended DC Test Voltage for Power Cables.

ANSI / NETA-ATS 2017 Рекомендуемое испытательное напряжение постоянного тока для силовых кабелей. Фотография: ANSI / NETA

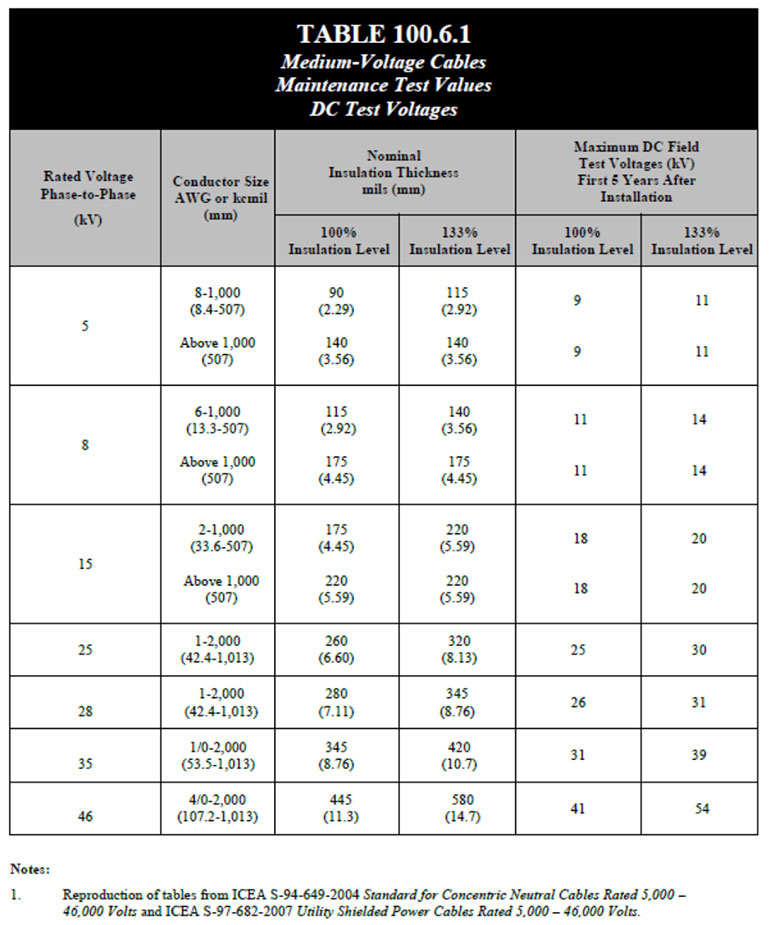

ANSI/NETA-MTS 2019 Recommended DC Test Voltage for Power Cables.

Рекомендуемое испытательное напряжение постоянного тока для силовых кабелей, рекомендованное ANSI / NETA-MTS, 2019. Фотография: ANSI / NETA

Важно знать, что тестирование высокого напряжения постоянного тока не обеспечивает тщательного анализа состояния кабеля, а вместо этого предоставляет достаточно информации о том, соответствует ли кабель определенным требованиям по прочности на высоковольтный пробой. Одним из преимуществ высокоскоростного испытания на постоянном токе является то, что точки срабатывания по току утечки могут быть установлены на гораздо более низкое значение, чем при испытании напряжением переменного тока.

В прошлом испытание диэлектрика на стойкость к постоянному току было наиболее широко используемым испытанием для приемки и технического обслуживания кабелей. Однако недавние исследования отказов кабелей показывают, что испытание на перенапряжение постоянного тока может вызывать больше повреждений изоляции некоторых кабелей, таких как сшитый полиэтилен (XLPE), чем польза, полученная при испытаниях.

При проведении профилактических испытаний существующих кабелей в процессе эксплуатации с использованием высокого напряжения постоянного тока необходимо учитывать множество факторов, чтобы правильно выбрать правильное испытательное напряжение диэлектрической прочности.Как правило, самые высокие значения для технического обслуживания не должны превышать 60% окончательного заводского испытательного напряжения, а минимальное испытательное значение должно быть не менее эквивалента постоянного рабочего напряжения переменного тока.

Примечание: Если кабель нельзя отсоединить от всего подключенного оборудования, испытательное напряжение следует снизить до уровня напряжения подключенного оборудования с наименьшими номиналами.

1б. Частота сети (50/60 Гц) выдерживаемое напряжение диэлектрика

Кабели и аксессуары также могут выдерживать испытания с использованием напряжения промышленной частоты, хотя обычно этого не делают, поскольку для этого требуется тяжелое, громоздкое и дорогое испытательное оборудование, которое может быть недоступно в полевых условиях.

Используемое испытательное оборудование переменного тока должно иметь адекватную вольт-амперную (ВА) емкость для обеспечения требуемых требований к току зарядки проверяемого кабеля. Тесты переменного тока с высоким напряжением могут проводиться только в режиме непроходного режима и, следовательно, могут вызвать серьезные повреждения в случае выхода из строя тестируемого кабеля.

Если необходимо провести приемочные и эксплуатационные испытания кабелей переменного тока, то следует признать, что это испытание не очень практично. Наиболее распространенные полевые испытания, выполняемые на кабелях, — это испытания на постоянном токе или СНЧ вместо испытаний на переменном токе.

Хотя это может быть не очень практично в полевых условиях, испытание с высоким напряжением переменного тока имеет явное преимущество, заключающееся в том, что изоляция кабеля подвергается нагрузке, сравнимой с нормальным рабочим напряжением. Этот тест повторяет заводские испытания, выполненные на новом кабеле.

Высокопроизводительные испытания переменного тока включают в себя параллельный емкостной и резистивный ток, частота источника играет самую большую роль в величине мощности, необходимой для зарядки емкости испытательного образца. При выполнении теста переменного тока с высоким напряжением необходимо учитывать соответствие испытательного оборудования для успешной зарядки испытуемого образца.

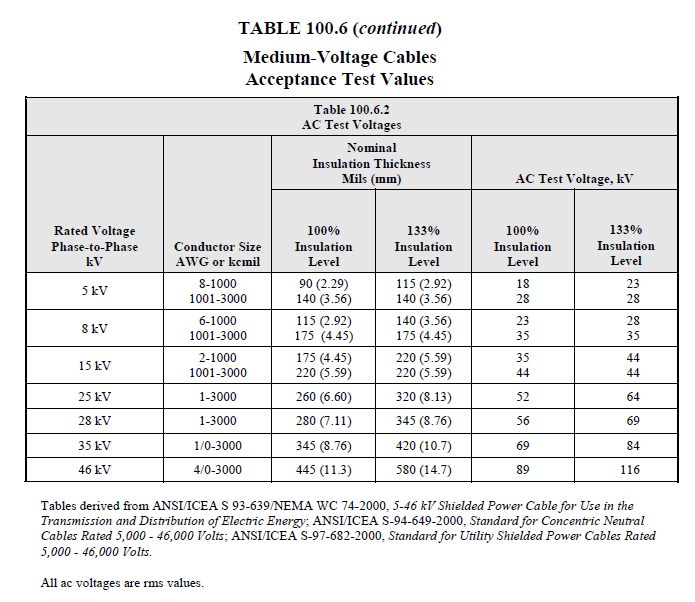

ANSI/NETA-ATS 2017 Recommended AC Test Voltage for Power Cables.

Рекомендуемое испытательное напряжение переменного тока для силовых кабелей, рекомендованное ANSI / NETA-ATS 2017. Фотография: ANSI / NETA

2. Выдерживаемое напряжение диэлектрика при очень низкой частоте (СНЧ)

VLF можно классифицировать как испытание на устойчивость или диагностическое испытание, то есть его можно проводить как контрольное испытание для приемки или как испытание при техническом обслуживании для оценки состояния кабеля. В отличие от испытания напряжением постоянного тока, очень низкая частота не разрушает хорошую изоляцию и не приводит к преждевременным отказам.

VLF-тестирование выполняется с помощью высокого напряжения переменного тока с частотой от 0,01 до 1 Гц. Наиболее широко распространенная частота тестирования — 0,1 Гц, однако частоты в диапазоне 0,00011 Гц могут быть полезны для диагностики кабельных систем, которые превышают ограничения тестовой системы на 0,1 Гц.

Процедура тестирования VLF почти идентична процедуре тестирования высокого напряжения постоянного тока и также проводится как тест «годен — не годен». Если кабель может выдерживать приложенное напряжение в течение испытания, это считается пройденным.

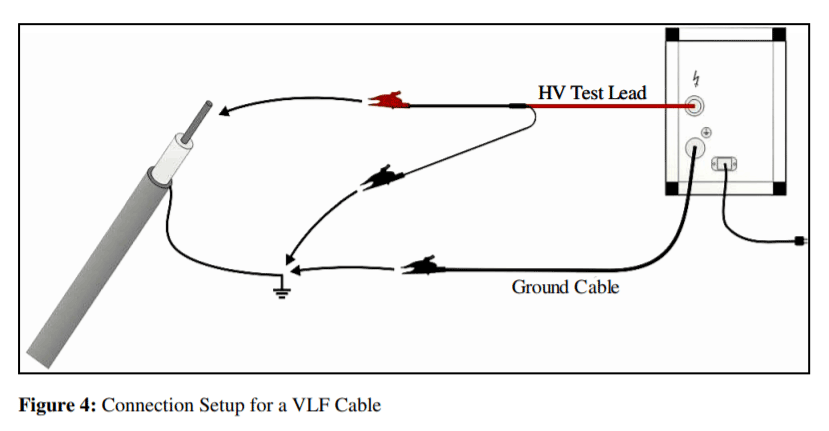

Схема подключения для тестирования кабеля СНЧ. Фото: High Voltage, Inc.

Правильное испытательное напряжение и продолжительность имеют решающее значение для успеха испытания СНЧ. Если применяемое испытательное напряжение слишком низкое и / или слишком короткое по продолжительности, риск отказа в работе может возрасти после испытания.

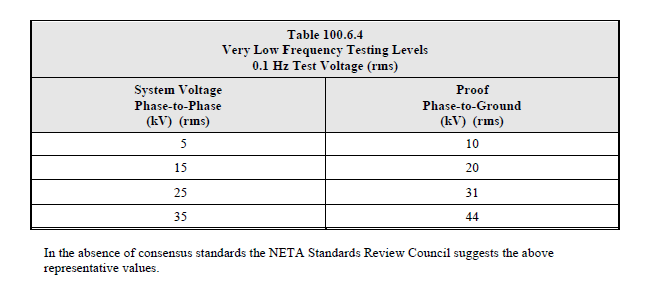

ANSI/NETA ATS 2017 Recommended VLF Test Voltage

Рекомендуемое испытательное напряжение СНЧ, рекомендованное ANSI / NETA-ATS, 2017 г. Фотография: ANSI / NETA

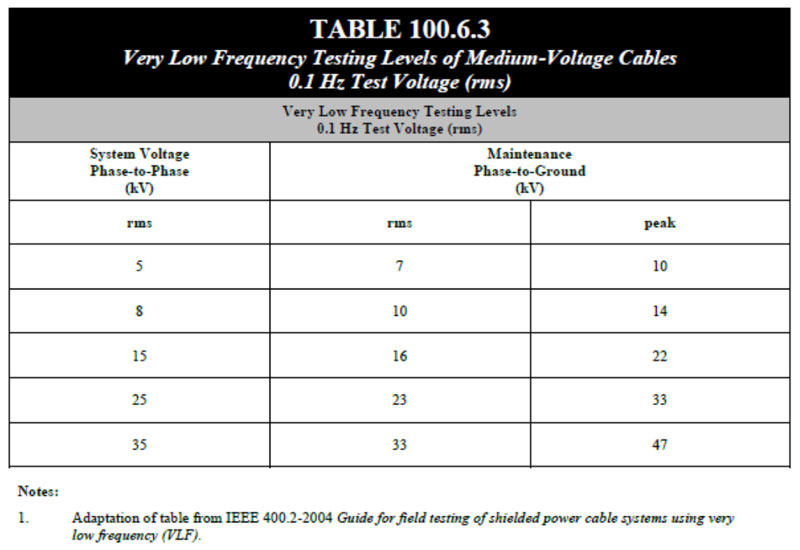

ANSI/NETA MTS 2019 Recommended VLF Test Voltage

Рекомендуемое испытательное напряжение СНЧ, рекомендованное ANSI / NETA-MTS, 2019.Фотография: ANSI / NETA

VLF-тестирование используется не только для тестирования кабелей с твердым диэлектриком, любое приложение, требующее тестирования переменного тока нагрузок с высокой емкостью, может быть протестировано с использованием очень низкой частоты. Основное применение — испытание кабеля с твердым диэлектриком (согласно IEEE 400.2) с последующим испытанием большого вращающегося оборудования (согласно IEEE 433-1974), а иногда и испытания больших изоляторов, разрядников и т. Д.

3. Напряжение затухающего переменного тока (DAC)

Испытание напряжением ЦАП — один из альтернативных методов испытания напряжением переменного тока, применимый для широкого диапазона кабелей среднего, высокого и сверхвысокого напряжения.Затухающие напряжения переменного тока генерируются путем зарядки испытуемого объекта до заданного уровня напряжения и затем разряда его емкости через подходящую индуктивность.

На стадии разряда присутствует ЦАП с частотой, зависящей от емкости и индуктивности тестируемого объекта. Емкость тестируемого объекта подвергается воздействию постоянно увеличивающегося напряжения со скоростью, зависящей от емкости тестируемого объекта и номинального тока источника питания.

Большинство приложений ЦАП основаны на сочетании выдерживаемого напряжения и расширенных диагностических измерений, таких как частичный разряд и коэффициент рассеяния. Тестирование ЦАП — это расширенный инструмент обслуживания, предлагающий нечто большее, чем простое решение «идти или нет»

4. Коэффициент мощности / коэффициент рассеяния (тангенциальный треугольник)

Tan Delta, также называемый испытанием угла потерь или коэффициента рассеяния (DF), представляет собой диагностический метод испытания кабелей для определения качества изоляции.Если изоляция кабеля не имеет дефектов, таких как деревья, влага, воздушные карманы и т. Д., Кабель приближается к свойствам идеального конденсатора.

В идеальном конденсаторе напряжение и ток сдвинуты по фазе на 90 градусов, а ток через изоляцию является емкостным. Если в изоляции есть загрязнения, сопротивление изоляции уменьшается, что приводит к увеличению резистивного тока через изоляцию.

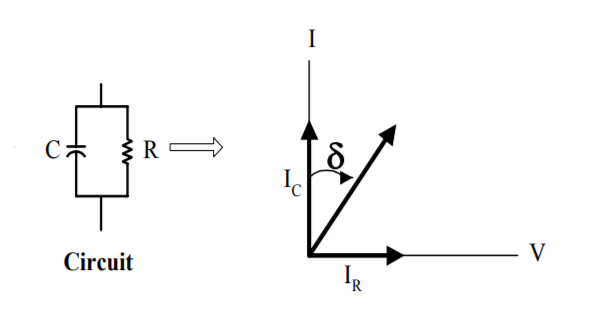

Tan Delta / Dissipation Factor Угол.Фото: High Voltage, Inc.

Кабель становится менее совершенным конденсатором, и фазовый сдвиг будет меньше 90 градусов. Степень, в которой фазовый сдвиг составляет менее 90 градусов, называется «углом потерь», который указывает уровень качества / надежности изоляции.

Кабели с плохой изоляцией имеют более высокие значения DF, чем обычно, и будут демонстрировать более высокие изменения значений тангенса дельты при изменении уровней приложенного напряжения. Хорошие кабели имеют низкие индивидуальные значения TD и низкие изменения значений тангенса дельты при более высоких уровнях приложенного напряжения.

На практике в качестве источника напряжения для подачи питания на кабель для испытаний по касательной-дельте чаще всего используется высокочастотный высокочастотный датчик переменного тока. Очень низкая частота предпочтительнее 60 Гц по двум причинам:

Повышенная допустимая нагрузка в полевых условиях, в которых 60 Гц слишком громоздкие и дорогие, что делает практически невозможным испытание кабеля значительной длины. При типичной частоте СНЧ 0,1 Гц для тестирования того же кабеля требуется в 600 раз меньше энергии по сравнению с 60 Гц.
Величина тангенциального дельта-числа увеличивается с уменьшением частоты, что упрощает измерения.

При выполнении тангенциального треугольника тестируемый кабель должен быть обесточен и каждый конец изолирован. Испытательное напряжение подается на кабель, пока прибор для измерения тангенса дельта проводит измерения.

Приложенное испытательное напряжение повышается ступенчато, при этом сначала проводятся измерения до 1Uo или нормального рабочего напряжения между фазой и землей. Если желто-коричневые дельта-числа указывают на хорошую изоляцию кабеля, испытательное напряжение повышается до 1.5 2Uo.

Само испытание может занять менее двадцати минут, в зависимости от настроек прибора и количества различных уровней испытательного напряжения. Для проведения анализа необходимо только зафиксировать несколько периодов формы волны напряжения и тока.

5. Сопротивление изоляции постоянного тока

Сопротивление изоляции кабеля измеряется мегомметром. Это простой неразрушающий метод определения состояния изоляции кабеля на предмет загрязнения из-за влаги, грязи или карбонизации.

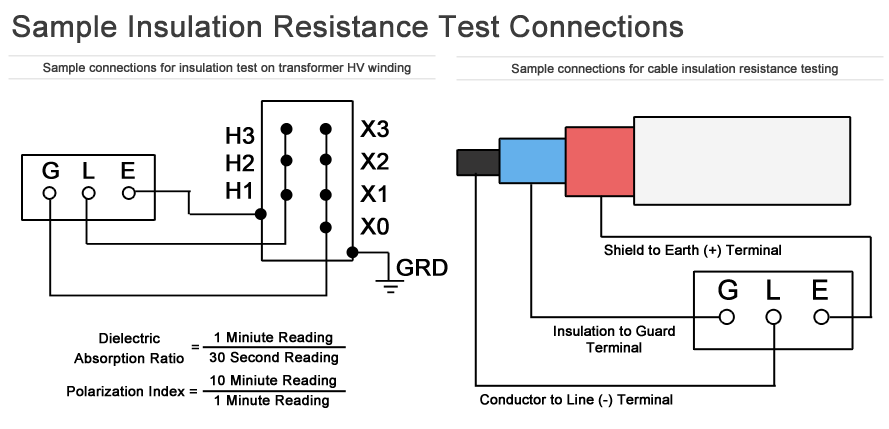

Sample insulation resistance megohmeter test connections for cable and transformer using Guard terminal.

Образец соединений для измерения сопротивления изоляции кабеля и трансформатора с помощью клеммы Guard. Фото: TestGuy.

Следует регулярно проводить измерения сопротивления изоляции и сохранять протоколы испытаний для сравнения. Продолжающаяся тенденция к снижению указывает на ухудшение изоляции, даже если измеренные значения сопротивления превышают минимально допустимый предел.

Показания должны быть скорректированы до базовой температуры (например, 20 ° C) для корректного сравнения.Имейте в виду, что измерения сопротивления изоляции не позволяют измерить общую диэлектрическую прочность изоляции кабеля или слабых мест в кабеле.

При испытании кабеля на перенапряжение обычно сначала проводят измерение сопротивления изоляции, а затем проводят испытание на перенапряжение постоянного тока, если достигаются приемлемые показания. После завершения испытания на перенапряжение постоянного тока снова проводится испытание сопротивления изоляции, чтобы убедиться, что кабель не был поврежден высоким потенциалом.

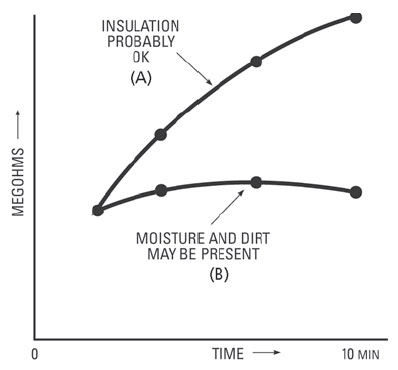

Typical curves showing dielectric absorption effect in a time-resistance test, made on capacitive equipment such as a large motor winding. Photo Credit: Megger US.

Типичные кривые, демонстрирующие эффект диэлектрической абсорбции при испытании «сопротивление времени», выполненном на емкостном оборудовании, таком как обмотка большого двигателя. Фото: Megger US.

Индекс поляризации — это еще один метод испытания сопротивления изоляции, который оценивает качество изоляции на основе изменения значения МОм с течением времени. После подачи напряжения значение IR считывается в два разных момента: обычно либо 30 и 60 секунд (DAR), либо 60 секунд и 10 минут (PI).

«Хорошая» изоляция со временем показывает постепенно увеличивающееся значение IR. Когда второе показание делится на первое показание, и полученное соотношение называется коэффициентом диэлектрического поглощения (DAR) или индексом поляризации (PI).

6. Частичный разряд

Частичный разряд — это локальный электрический разряд, который может возникать в пустотах, зазорах и подобных дефектах в кабельных системах среднего и высокого напряжения. Если не устранить должным образом, частичный разряд приведет к разрушению изоляции кабеля, обычно образуя древовидную структуру износа (электрическое дерево), и в конечном итоге приводит к полному выходу из строя и отказу кабеля или аксессуара.

Испытание включает приложение напряжения, способствующего частичному разряду, а затем прямое или косвенное измерение импульсов тока разряда с помощью калиброванных датчиков частичных разрядов. Характеристики частичного разряда зависят от типа, размера и расположения дефектов, типа изоляции, напряжения и температуры кабеля.

Известно, что испытание частичных разрядов обнаруживает небольшие дефекты изоляции, такие как пустоты или пропуски в изоляционном экранирующем слое, однако частичные разряды должны присутствовать для обнаружения любых частичных разрядов.Измерения могут проводиться на вновь установленных и прошедших срок эксплуатации кабелях, чтобы обнаружить любые повреждения, возникшие при установке нового кабеля, или ухудшение изоляции кабеля в процессе эксплуатации из-за частичных разрядов.

6а. Онлайн PD (50/60 Гц)

Выполняемое без прерывания обслуживания, онлайн-тестирование частичного разряда — это неразрушающий, неинвазивный инструмент для профилактического обслуживания, который измеряет состояние стареющих кабельных систем на основе измерения частичных разрядов при рабочем напряжении кабеля.

6б. Автономный PD

Offline Partial Discharge Testing предлагает значительное преимущество перед другими технологиями, так как позволяет измерять реакцию кабельной системы на определенный уровень нагрузки и прогнозировать ее будущие характеристики, не вызывая неисправностей. Автономное тестирование также известно своей способностью определять точное местоположение дефекта на устаревшем оборудовании, что позволяет управляющему активами точно планировать техническое обслуживание и ремонт.

Проблема автономного тестирования заключается в том, что оборудование необходимо вывести из эксплуатации.Измерения выполняются при более высоком напряжении, чем рабочее напряжение кабеля, чтобы возобновить активность частичных разрядов в обесточенном кабеле, что увеличивает риск отказов во время испытания.

Продолжительность теста должна быть достаточно большой, чтобы позволить электронам инициировать частичные разряды, но после обнаружения частичных разрядов напряжение следует прикладывать достаточно долго, чтобы собрать достаточно данных о частичных разрядах.

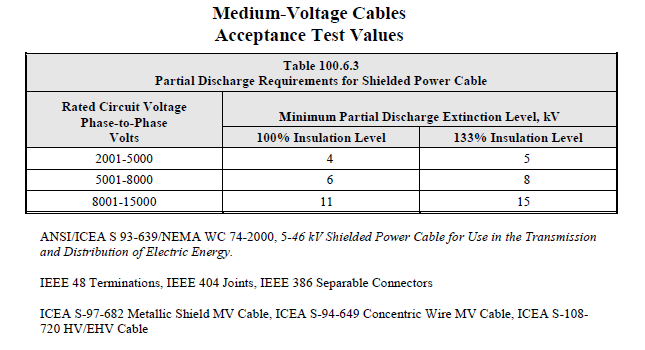

ANSI/NETA-ATS 2017 Partial Discharge Requirements

ANSI / NETA-ATS 2017 Требования к частичной разрядке. Фотография: ANSI / NETA

Список литературы

Испытания кабелей низкого и высокого напряжения

Распределительные кабели низкого напряжения из сшитого полиэтилена:

Сопротивление изоляции:

Кабели должны быть проверены на сопротивление изоляции с помощью тестера изоляции (например, мегомметра) при 1000 В в течение 1 минуты.
Минимальное сопротивление изоляции относительно земли или между фазами должно составлять 100 МОм.
Прибор, используемый для этого измерения, должен иметь минимальное разрешение 10 МОм в диапазоне от 0 до 500 МОм.
По завершении испытания сопротивления изоляции НН нейтрали должны быть подключены к заземляющим стержням.

Тест фазирования:

Правильная фазировка всех цепей низкого напряжения должна быть проверена во всех местах, где кабели низкого напряжения подключаются к основаниям предохранителей и где любой кабель низкого напряжения проходит от точки к точке.
Это испытание должно проводиться с помощью прибора, предназначенного для этой цели.Напряжение сети с частотой 240 В для этого теста неприемлемо.
Нейтральный проводник должен быть подключен к заземляющему стержню для этого испытания.

Проверка целостности (сопротивление болтовых соединений):

Для петлевых низковольтных систем испытание на непрерывность должно проводиться на каждой низковольтной цепи, чтобы убедиться, что все болтовые соединения выполнены и соответствуют требованиям. Испытание проводится следующим образом:
(1) На трансформаторе прочно соедините все 4 проводника вместе
(2) Выполните проверку непрерывности в каждой точке, где есть предоставление услуги или открытая точка.В предохранительной стойке обслуживания нижний ряд оснований предохранителей должен быть точкой, в которой проводится испытание, поскольку это самый дальний участок сети.
Разница между показаниями каждого фазного проводника и нейтрали для каждого отдельного испытания не должна превышать 10% друг от друга. Любая разница, превышающая указанную, может указывать на слабое или грязное соединение и требует дальнейшего изучения.
Прибор, используемый для этого измерения, должен иметь разрешение до второго десятичного знака в диапазоне от 0 до 5 Ом.
Типичным прибором может быть заземление типа «мегомметр», учитывающее значения сопротивления измерительных проводов.

Тест на сопротивление заземлению:

В любой воздушной или подземной сети сопротивление заземления в любой точке по длине фидера низкого напряжения должно иметь максимальное сопротивление 10 Ом до подключения к существующей сети.
В любой воздушной или подземной сети полное сопротивление заземления должно быть менее 1 Ом до подключения к существующей сети.

Кабели из сшитого полиэтилена 11 кВ И 33 кВ :

Тест фазирования

Правильность фазирования всех цепей ВН должна быть проверена во всех местах, где были заделаны кабели ВН.
Это испытание должно проводиться с помощью прибора, предназначенного для этой цели. Частота сети 240 В неприемлема для выполнения этого теста. Испытание может проводиться либо на проволочных экранах, либо на алюминиевых проводниках.
Если испытание проводится на экранах проводов, они должны быть отключены от земли.

Сопротивление изоляции внешней оболочки (испытание экрана экрана)

Целью испытания является определение устойчивости внешней полиэтиленовой оболочки к проникновению воды, механическим повреждениям и атакам термитов.
Значения ниже 0,5 МОм (500 кОм) могут указывать на повреждение оболочки. Значения от 1,0 до 10 МОм могут не указывать на повреждение в одном месте.Поиск неисправностей часто бывает очень трудным. В новых кабелях требуются значения более 100 МОм.
Целостность внешней оболочки должна быть проверена после заглубления кабелей тестером изоляции (Megger) при 1000 Вольт.
Испытание должно проводиться в течение 1 минуты между экраном каждого провода и землей после соединения кабеля и установки концевых заделок.
Для кабелей после ремонта сопротивление должно быть не менее 10 МОм.
Если цепи высоковольтного кабеля разрезаются и присоединяются к новым цепям, испытание оболочки должно проводиться на существующей старой цепи перед присоединением к новому кабелю.

Высоковольтное испытание кабелей с изоляцией из сшитого полиэтилена, уже находящихся в эксплуатации или ранее находящихся под напряжением

За исключением новых кабелей, испытания при напряжении выше 5,0 кВ не разрешены

Исследования, проведенные при испытании кабелей с изоляцией из сшитого полиэтилена постоянным током, пришли к выводу, что;
Испытания на постоянном токе свыше 5 кВ кабелей из сшитого полиэтилена, выдержанного в полевых условиях, обычно ускоряют рост водяных деревьев и сокращают срок службы.
5 кВ не считается «Испытанием постоянного высокого напряжения».Испытательные напряжения для испытаний кабелей из сшитого полиэтилена теперь ограничены до 5 кВ после ремонта и 10 кВ для новых установок.
Megger 5 кВ пригоден для испытания кабелей напряжением 5 кВ после ремонта.
Изменения в этом разделе также сделают возможным испытание отремонтированного кабеля ремонтными бригадами и его немедленное возвращение в эксплуатацию.

Приложение	Тестовое напряжение	Критерии
После ремонта — Ножны	1 кВ мегомметр 1 минута	10 МОм мин.
После ремонта — Утеплитель	5 кВ мегомметр, 1 минута	1000 МОм мин.
После ремонта — Утеплитель	5 кВ постоянного тока, 1 минута	5,0 мкА (микроампер) макс.

Тест высокого напряжения на новом кабеле из сшитого полиэтилена:

Перед выполнением этого теста провода экрана должны быть подключены к постоянному заземлению.
Кабель должен быть испытан при испытательном напряжении, и критерии прохождения должны соответствовать следующей таблице:

Приложение	Тестовое напряжение	Критерии
Новые кабели — Оболочка	1 кВ мегомметр 1 минута	100 мОм мин.
Новые кабели — изоляция	10 кВ постоянного тока 15 минут	1.0 мкА (микроампер) макс
Новые кабели — изоляция	10 кВ постоянного тока 15 минут	1000 мОм мин.

Если проводятся дальнейшие ремонтные работы, и они требуют установки дополнительных соединений, полная процедура испытаний высокого напряжения должна быть повторена.

Альтернативные требования к испытаниям на высокое напряжение изоляции для кабелей 11 кВ

В тех случаях, когда проведение высоковольтных испытаний нецелесообразно, требования к испытаниям изоляции (от жилы к экрану) могут быть ограничены испытанием на условие «безопасное включение».Следующий список обстоятельств и условий должен быть соблюден как минимальное требование:
Напряжение кабельной цепи должно быть 11кВ,
Продолжительность отключения сети не более 48 часов,
Работы должны включать расширение или ремонт существующих цепей,
Испытание изоляции должно проводиться в течение 1 минуты между каждыми
и экран с тестером изоляции минимум на 1000 В (Megger),
Обычно результат теста должен быть порядка 1000 МОм.

Кабели с бумажной изоляцией:

Испытания кабелей низкого напряжения

Испытание сопротивления изоляции следует проводить с помощью мегомметра на 1000 вольт. Результаты испытаний до 10 МОм на старых кабельных цепях являются обычным явлением и поэтому считаются безопасными для энергии.

Испытание кабелей 11 кВ и 33 кВ между жилами и землей

Для трехжильных кабелей с лентами испытание любой жилы должно проводиться между жилой и свинцовой оболочкой, при этом оставшиеся две жилы должны быть заземлены.
Испытательные напряжения и критерии прохождения должны соответствовать приведенной ниже таблице.

Приложение	Тестовое напряжение	Критерии
11кВ новые кабели	5 кВ мегомметр, 1 минута	100 МОм.
11кВ после ремонта	5 кВ мегомметр, 1 минута	100 МОм.
33кВ — ТФ не подключены	5 кВ мегомметр, 1 минута	1000 МОм.
33кВ — с подключенными ТП	5 кВ мегомметр, 1 минута	15 МОм.

КАБЕЛИ ИЗ СПЭ 66кВ

Испытание сердечника на оболочку после ремонта:

После ремонта кабель с изоляцией из сшитого полиэтилена на 66 кВ должен находиться под напряжением промышленной частоты в течение 24 часов без нагрузки.Тестирование постоянного тока не допускается.
Коробка перемычки оболочки кабеля / система перекрестных соединений должна быть приведена в нормальное состояние.

Тест целостности внешней оболочки:

Необходимо провести испытание сопротивления изоляции между металлической оболочкой и землей. Противотермитный барьер должен быть соединен с металлической оболочкой, а испытание изоляции должно быть заземлено.
Испытательное напряжение, прикладываемое в течение 1 минуты, должно составлять 5 кВ постоянного тока с помощью высоковольтного испытательного комплекта или измерителя сопротивления изоляции (Megger).

Артикул:

Нравится:

Нравится Загрузка …

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Промышленный Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Кабель и провод

Виды кабелей и проводов: характеристики и их назначение

Силовые кабели

Электрические провода

Шнуры электрические

Монтажные провода

Сетевые кабели

Телефонные провода

Антенные

Оптические

Акустические

Компьютерные

Виды и типы электрических проводов: предназначение различных кабелей

Основные разновидности

Скрытая и открытая проводка

Нестандартные силовые провода

Правильный выбор

Подключение антенны

Компьютерный кабель

Декоративные изделия

Силовые кабели — классификация, конструкция и изоляция (100 фото)

Немного теории

Устройство силовых кабелей

Технические параметры силовых кабелей

Маркировка силового кабеля

Фото силовых кабелей

Типы и характеристики сетевых кабелей

Коаксиальный кабель

Ножны

Плетеный щит

Изоляция

Проводник

Коаксиальные кабели в компьютерных сетях

Технические характеристики коаксиальных кабелей

Кабели витой пары

Сходства и различия между кабелями STP и UTP

Волоконно-оптический кабель

SMF (одномодовое волокно) оптический кабель

MMF (многомодовое волокно) оптический кабель

Обзор тестирования и диагностики силового кабеля

Типы испытаний кабелей

Методы испытаний кабелей

1. Испытание на диэлектрическую прочность

1а. Выдерживаемое напряжение диэлектрика постоянного тока (DC)

1б. Частота сети (50/60 Гц) выдерживаемое напряжение диэлектрика

2. Выдерживаемое напряжение диэлектрика при очень низкой частоте (СНЧ)

3. Напряжение затухающего переменного тока (DAC)

4. Коэффициент мощности / коэффициент рассеяния (тангенциальный треугольник)

5. Сопротивление изоляции постоянного тока

6. Частичный разряд

6а. Онлайн PD (50/60 Гц)

6б. Автономный PD

Список литературы

Испытания кабелей низкого и высокого напряжения

Испытания кабелей низкого и высокого напряжения

Распределительные кабели низкого напряжения из сшитого полиэтилена:

Сопротивление изоляции:

Тест фазирования:

Проверка целостности (сопротивление болтовых соединений):

Тест на сопротивление заземлению:

Кабели из сшитого полиэтилена 11 кВ И 33 кВ :

Тест фазирования

Сопротивление изоляции внешней оболочки (испытание экрана экрана)

Высоковольтное испытание кабелей с изоляцией из сшитого полиэтилена, уже находящихся в эксплуатации или ранее находящихся под напряжением

Тест высокого напряжения на новом кабеле из сшитого полиэтилена:

Альтернативные требования к испытаниям на высокое напряжение изоляции для кабелей 11 кВ

Кабели с бумажной изоляцией:

Испытания кабелей низкого напряжения

Испытание кабелей 11 кВ и 33 кВ между жилами и землей

КАБЕЛИ ИЗ СПЭ 66кВ

Испытание сердечника на оболочку после ремонта:

Тест целостности внешней оболочки:

Нравится:

Связанные

Рекомендации по безопасности IEEE для испытаний под высоким напряжением

IEEE Std 510-1983 Рекомендуемые практики IEEE по безопасности при испытаниях высокого напряжения и большой мощности

Институт инженеров по электротехнике и радиоэлектронике

Добавить комментарий Отменить ответ
