Схема подключения розеток, выключателя и ламп

Схема подключения розеток, выключателя и ламп

С розетки, выключателя и лампочки начинается электропроводка любого помещения, будь то квартира, дачный домик, гараж или подвал. Умение выполнить схему подключения выключателя и розетки будет актуально всегда и везде, при любом ремонте, перепланировке и постройке. В этой статье вы найдете подробное руководство, в котором детально рассмотрен данный вопрос.

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с этой схемой.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже.

Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Схема подключения выключателя, розеток и ламп

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.

д.), что располагаются в данной комнате (помещении).

Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка — Цвет проводов фаза, ноль, земля. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соединительную коробку.

Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении).

Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку или клемник. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки.

Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток).

Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате.

Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев (пожар).

Ранее ЭлектроВести писали, что Межведомственная комиссия по международной торговле (МКМТ) возбудила специальное расследование в отношении импорта в Украину проводов изолированных, кабелей и других изолированных электрических проводников, а также волоконно-оптических кабелей.

По материалам: electrik.info.

Схемы Подключения Выключателей Шнайдер — tokzamer.ru

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.


Их замыкание и размыкание включает и выключает светильник.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа.
Подключаем проходной включатель Шнайдер Schneider

Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.

Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

Поделиться с друзьями: Вам также может быть интересно.

Так как соединяемых проводов в распредкоробке будет четыре. В этом случае его можно сделать самостоятельно.

Выключатель Schneider

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Две группы светильников. При ее рассмотрении можно отметить следующие нюансы: Все работы выполняются только с обесточиванием цепи. Поэтому рассмотрим, как правильно подсоединить выключатель вместе с осветительным прибором, автоматическим выключателем и распределительной коробкой. Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью.

При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек.

С помощью отвертки откручиваем винтики, снимаем пластиковую крышку.

Сборка Legrand Valena Информация! Схема подключения переключателей проходныых выключателей ABB Zenit: Как подключить схема подключения переключатели проходные выключатели ABB Basic Схема подключения переключателей проходныых выключателей Anam На главную страницу xnacmllexpcq1j.

Если комнаты находиться не слишком далеко друг от друга, то лучше выполнить все соединения в одной распределительной коробке. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.
Как подключить двухклавишный проходной выключатель

Статья по теме: Ремонт электрической проводки

Схема подключения

Сами контакты, куда вставляется вилка, защищены шторками. Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много.

Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Я надеюсь, что вам эти фотографии окажутся полезными при выборе установочных изделий, и что я не зря тратил время на их съемку. Сам монтаж и выравнивание всего блока благодаря этому здорово облегчается.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы. Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали , внешняя декоративная отделка обычно изготавливается из безопасного пластика. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания в данном случае, две. Если у вас монтажные коробки старого образца — это не проблема.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Август 2, Монтаж выключателей kmelectric Как подключить двухклавишный выключатель Schneider Electric Трудно представить себе современный дом, который был бы начисто лишён освещения. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Если будет проводиться крепление сверху, просто намечаем месторасположения. Именно пятая транзитная клемма делает возможным управление освещением сразу из трех мест. Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка. Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками.

Двойной перекрестный выключатель Schneider Electric

Схема подключения выключателя в распределительной коробке

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.

Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.

На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.

Читайте также: Схема подключения двухклавишного выключателя хит

Конструкция

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.

Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.

Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения.
Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

Виды выключателей света. Схемы подключения выключателей света

Что может быть проще, чем выбрать выключатель освещения, скажите вы. Но, ведь при выборе даже выключателя освещения существуют свои критерии. Давайте даже возьмём способ подключения. Наверняка при монтаже выключателя, вы задавались вопросом, а как должным образом должно осуществляться подключение  выключателя? Некоторые ошибочно считают, что на выключатель подключается фаза и ноль. Это не правильное подключение, т.к данный вид подключения приводит  к КЗ(короткому замыканию) в проводке.

 Ниже, приведена схема, по подключению выключателя.

Итак, выключатель света служит для регулировки освещения. Если же говорить про их виды, то их достаточно много. Помимо клавишных выключателей, существуют еще диммеры, выключатели-переключатели, таймеры, сенсорные выключатели.  Основное их отличие состоит в том, что они имеют разную конструкцию, степерь защиты итд. Но принцип работы у выключателей света, один и тот же.

Перед тем как перейти к видам выключателей, некоторые из них были привидены выше, хотелось бы не много рассмотреть способы крепления, а также способы установки.

Способ крепеления проводника может осуществляться как на винтовых клеммах, так и на зажимных, т.е без винтовые. В первом варианте, проводник зажимается винтом между пластинами.

   Второй вариант набирает обороты в популярности т.к при монтаже является наиболее удобным и быстрым.



Также как и розетки, выключатели света существуют как для наружной установки, так и для скрытой.

Если проводка прокладывается открытая (гофре, кабель канале), то вам потребуется выключатели для наружной установки.

Если же у нас проводка прокладывается в стене(в штробе), то выключатель устанавливается в коробку и фиксируется в стене, после чего вы смело можете установить выключатель.

Большой ассортимент исчесляется не только по дизайнерским решениям, но и по колличеству клавиш. Общепринятые , это от одной до трёх клавиш, но встречаются и те которые больше трёх, но данные выключатели как правило редкость, честно говоря и смысла особого в них нету.

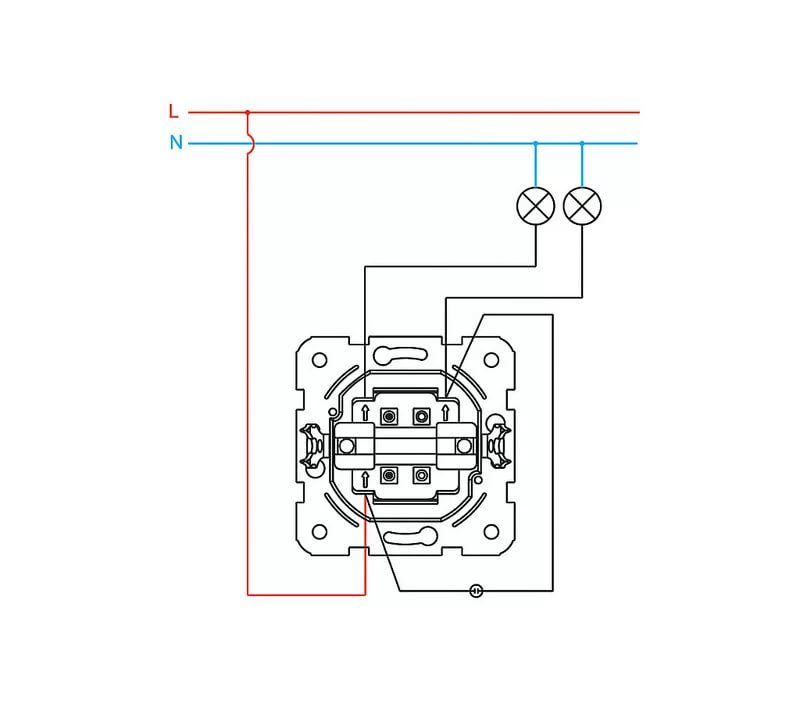

Если вам потребуется подключение люстры в которой присутсвует несколько каналов, или же присутсвуют доп. источники света, то вам необходимо поставить двухклавишный или трёхклавишный выключатель. Также не заыбвайте, что данный вид подключения должен быть выполнен не  двухжильной, а трёхжильной или четырёхжильной  проводкой .

Ниже приведена схема на подключение двухклавишного выключателя.



Теперь настало время поговорить о видах выключателей света.

Первым из инх будет  клавишным выключателем с подстветкой.

Я думаю, что каждый из вас сталкивался с проблемой, когда вернувшись домой вечером, нащупывал клавиши выключателя, в неосвещенной комнате.  Для того, чтобы избавиться от этой проблемы была придумана индикация к выключателю.  Согласитесь, это большой плюс, т.к в темном помещении подсветка легко опознается и вы с легкостью сможете найти месположение своего выключателя.

Не нужно беспокоится о большом потреблении электроэнергии, т.к подстветка её практически не потребляет.

Существует такой вид выключателей как переключатели.

Само по себе устройство имеет три контакта как минимум. Можно сказать, что переключатель постоянно находится в работе, т.к в одном положение клавишы она замыкает первые и вторые контакты, а в другом первые  и третьи, т.е просходит своего рода переключение, отсюда и название переключатель.  Кстати, вы можете задействовать только два контакта и тогда он будет работать как обычный выключатель.

Данный тип является очень удобным например, когда вам нужно управлять светом в двух местах.

Или же такой пример, если у вас двухэтажный дом и вам нужно отключить свет, когда вы поднимаетесь по лестнице, на первом этаже и включить на втором.



Схема подключения переключателя.





Диммеры или  светорегулятор.



Называют данное устройство по разному, основная его задача помимо выключателя, это регулировка света. Если напряжение низкое, то в таком случае освещение получается более мягким, данный вид выключателя очень удобен для тех , кто например оставляет свет в коридоре на ночь, или же, если кому то свет режет глаза во время определенного вида деятельности.

 При выборе диммера очень важно обращать внимание на его характеристики, т.к данные устройства рассчитаны на определенную мощность.

Также важно обращать внимание на лампы светильников, т.к диммер поддерживает не каждую лампу.  На некоторых лампах, например энергосберегающих, существует специальная маркировка.





Говоря о нововведениях, хотелось бы отметить такие выключатели, как сенсорные.  В данном устройстве используется датчик, который может реагировать на прикосновение(тепло рук) , также он может реагировать  на звук.  Эти модели используются аналогично как и обычные выключатели, т.е в сеть(220в), также имеют отличие по цвету, форме.







Схема подключения проходного выключателя с 2х мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Схема подключения проходных выключателей из двух мест Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Устройство и принцип работы трансформатора тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

• двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
• распределительной коробки;
• гибкого кабеля с тремя жилами.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Что такое проходной коммутатор

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

• одноклавишные с одним входом и 2-я выходами;
• двухклавишные с двумя входами и 4-я выходами;
• трехклавишные с тремя входами и 6 выходами;
• перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Установка выключателя

Для обеспечения работы осветительных и других приборов подключаемых через выключатели необходимо правильно и надежно их устанавливать. Производить монтаж выключателя своими руками довольно просто, но необходимо соблюдать определенную последовательность выполнения работ. Чтобы выключатель установить на свое место его нужно разобрать.

Порядок разборки выключателя:

• снять клавишу выключателя поддев ее плоской отверткой с одной из сторон;
• открутить винты защитной рамки и отсоединить ее от механизма;
• закрепить корпус выключателя в подстаканнике стены при помощи распорных винтов;
• ослабить винты для подключения электропроводов.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Проходной выключатель. Схема подключения — Советы на все случаи жизни — Каталог статей

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Схема подключения проходного выключателя с управлением из 3-х мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёхжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель ~ Электрик в квартире и частном доме.

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Схемы подключения выключателей Schneider Electric

    Многие не подозревают, что существует целых 8 способов подключения выключателей. Однако под выключателями могут подразумеваться проходные и перекрестные выключатели, кнопки и многоклавишные устройства, подсветки и индикации, и, конечно же, обычные и двухполюсные выключатели. Ниже вы найдете описание восьми схем выключателей, и в каких сериях электроустановочных изделий Schneider Electric они встречаются.

Схема выключателя 1 – Выключатель однополюсный Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом. Используется в одноклавишных, двухклавишных и трехклавишных выключателях, нажимных кнопках, а также во всех вышеперечисленных приборах с подсветкой (сх.1а). Эта схема выключателя встречается в следующих сериях продукции: Merten, Unica, Glossa, Дуэт.

Схема выключателя 2 –  На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.

Схема выключателя 4 –  Имеет положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.

Схема выключателя 5 –  Данная схема используется, например, в двухклавишном выключателе для включения люстры или в двухклавишном выключателе с подсветкой (сх.5а).

Схема выключателя 05 – Выключатель однополюсный для трех цепей с общим вводом.

Схема выключателя 6 – Переключатель однополюсный на два направления Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест может использоваться совместно с переключателем по схеме 7.

Эта схема чаще всего встречается в одноклавишных переключателях с подсветкой (сх.6а) и без, в двухклавишных переключателях и карточных выключателях.

Схема 6 представлена в сериях электроустановочных изделий Дуэт, Glossa, Merten и Unica.

Схема выключателя 6/2 – Переключатель двухполюсный на два направления. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.

Схема выключателя 7 – Переключатель реверсивный на два направления.

Другое название данного переключателя – промежуточный выключатель. Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6.

Этот переключатель может быть построен из переключателя по схеме 6/2, для чего устанавливают внешние перемычки.

Схема 7 используется в перекрестных переключателях, представленных в сериях Дуэт, Glossa, Merten, Mureva, Sedna и Unica.

Электрические схемы автоматического выключателя

— Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице представлены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 А, 20 А, 30 А и 50 А, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений распределительной коробки

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке сервисной панели автоматического выключателя на 200 А. Выключатели устанавливаются в панели так, чтобы контакт был с одной из двух горячих шин, проходящих по центру коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключены к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой схемы включает в себя 2 проводника и 1 провод заземления. Схема на 15 ампер обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двух автоматических выключателей на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 А, 120 В с общим нейтральным проводом. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов, расположенные в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи в качестве горячего провода, и он отмечен черной лентой с обоих концов, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Такая выделенная схема на 20 А используется для тяжелой бытовой техники, например, для больших переносных оконных кондиционеров.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях.Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды, а также, возможно, в кухонных плитах.

Схема подключения

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку осушителя на 30 А. Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 ампер кабелем 10/3, а заземляющий провод включен для защиты от поражения электрическим током, которого нет в старой схеме.

Электропроводка для автоматического выключателя на 50 А, 240 В

На этой электрической схеме показана установка автоматического выключателя на 50 А для цепи на 240 В. Кабель калибра 6 для этой схемы имеет 3 проводника и 1 заземление. Такая схема на 50 ампер используется для новых установок кухонной плиты.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение выключателя со встроенным прерывателем цепи замыкания на землю или GFCI.Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Электромонтаж изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи. В цепи на 15 ампер для этой цели используется красный провод в кабеле 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке.Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением провода заземления. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической распределительной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которую можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе жилища. Они также необходимы в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Больше похожих на это в справке «Сделай сам».com

Разъяснение схемы управления автоматическим выключателем

Краткий обзор типовой схемы управления выключателем среднего напряжения с объяснением важных компонентов.

Типичная электрическая схема с управлением постоянным током для Westinghouse DHP показана на рисунке ниже. Мы будем использовать эту простую диаграмму, чтобы обсудить компоненты, связанные с электрической последовательностью выключателя.

(>> #) Вторичный разъединитель

Управляющее напряжение для электрического управления подается на выключатель через вторичный выключатель.Вторичный разъединитель также является интерфейсом для вспомогательных контактов выключателя с соответствующим распределительным щитом и обеспечивает индикацию для системы управления о положении выключателя.

---

(CS) Переключатель управления

Обычно располагается на двери шкафа или на панели дистанционного управления. Используется для ручного управления выключателем с помощью электрического управления. CSC = Тесный контакт. CST = контакт отключения.

---

(PR) Реле защиты

Основное назначение защитного реле — минимизация повреждений оборудования и перебоев в энергосистемах при возникновении электрических сбоев.Релейному оборудованию в этой задаче помогают измерительные трансформаторы, которые обнаруживают аномальные условия питания.

---

(TC) Катушка срабатывания

Катушка отключения — это простой соленоид, который управляет защелкой отключения выключателя.

---

(Y) Реле антипомпы

Блокирует цепь управления, если операция включения не завершена. Если выключатель не замыкается с первой попытки, а катушка включения остается под напряжением, Y-реле обеспечивает блокировку, предотвращающую повторную попытку включения выключателя.

Если сигнал включения инициирован, но не удален, выключатель может пройти бесконечный цикл включения, отключения, зарядки, включения и отключения (перекачка). Катушка Y размыкает контакт Y в замкнутой цепи, и пока присутствует сигнал включения, автоматический выключатель не может снова включиться.

---

(SR) Пружинный выключатель

Катушка включения — это соленоид, который управляет защелкой включения выключателя, обеспечивая дистанционное включение.

---

(M) Пружинный электродвигатель

Автоматически заряжает пружинный механизм для включения автоматического выключателя, а также перезаряжает пружинный механизм, когда автоматический выключатель находится в положении ВКЛ., Обеспечивая мгновенное повторное включение автоматического выключателя после размыкания.Зарядный двигатель автоматически включается при вкатывании автоматического выключателя.

---

(Lsb) Выключатель двигателя

Обычно приводится в действие кулачком времени, который приводит в действие переключатель для размыкания нормально замкнутых контактов и обесточивания двигателя, когда прерыватель заряжен. Он также может иметь набор нормально разомкнутых контактов, которые замыкают и замыкают цепь до замыкающей катушки.

---

(LC) Переключатель проверки защелки

Переключатель с механическим приводом, который определяет, сброшена ли защелка отключения.Указывает, когда выключатель «готов к включению».

---

(G) Зеленая сигнальная лампа

Когда выключатель размыкает, загорается зеленая лампа, цепь завершена с переключением контакта 52b с открытого на закрытое.

---

(R) Красная сигнальная лампа

Когда выключатель замкнут и включен, красная лампа загорается, указывая на то, что выключатель находится под напряжением. Цепь отключения активирована, и при срабатывании управляющего переключателя или контакта защитного реле выключатель размыкается.

---

(| | | / |) Вспомогательный переключатель

Контакты вспомогательного переключателя предназначены для размыкания или замыкания внешних цепей управления при срабатывании автоматического выключателя. Приводной механизм выключателя контролирует размыкание или замыкание выключателей.

Когда механизм поднимается в положение «разомкнуто» (срабатывание выключателя), переключатель принудительно замыкает или размыкает контакты. Когда механизм замкнут (выключатель включен), переключатель сбрасывается и возвращает контакты в деактивированное положение.

---

(| |) Контакт вспомогательного переключателя (a)

Контакты вспомогательного переключателя, которые разомкнуты, когда выключатель разомкнут, называются контактами. Эти контакты находятся в том же положении, что и главные контакты выключателя.

(| / |) Контакт вспомогательного переключателя (b)

Контакты вспомогательного переключателя, которые замыкаются при разомкнутом выключателе, называются b-контактами. Эти контакты находятся в положении, противоположном основным контактам выключателя.

Как установить автоматический выключатель на 240 В

В этом руководстве показаны основные этапы установки нового двухполюсного автоматического выключателя на 240 вольт, 30 ампер на новую электрическую розетку (розетку) на 30 ампер.Схема включает в себя два черных провода под напряжением 10 калибра и зеленый провод заземления 10 калибра для 3-проводной системы без нейтрали. В некоторых цепях электроприборов на 240 В используются 4-проводные цепи с нейтралью. Установка автоматического выключателя включает в себя работу с вашей электрической сервисной панелью (автоматическим выключателем), поэтому вы должны быть знакомы с частями панели и с тем, как она работает, чтобы обеспечить безопасную установку. Для этого проекта также может потребоваться разрешение на строительство, в зависимости от правил в вашем районе.

Предупреждение

Выключение главного выключателя отключает питание шин панели и всех бытовых автоматических выключателей, но не отключает силовые кабели, идущие от инженерных коммуникаций.Кабели и клеммы, к которым они подключаются на сервисной панели, остаются под напряжением и несут смертельный ток — даже когда главный выключатель выключен. Никогда не прикасайтесь к этим проводам или клеммам во время работы с панелью.

Смотреть сейчас: Как установить автоматический выключатель на 240 В

Основы 3-проводной схемы

Типичная схема на 240 вольт и 30 ампер включает двухполюсный автоматический выключатель, который имеет две клеммы для двух проводов под напряжением. Провода обычно черные или красные, но один может быть белым, если он помечен как горячий с черной или красной полосой на каждом конце.Трехпроводная розетка на 240 В имеет три контакта (два горячих и один заземляющий) для подключения трехконтактной вилки. Вилки и розетки для цепи 240/250 вольт могут быть разных конфигураций.

Примечание : Для новых электрических плит и сушилок для одежды требуются цепи, обеспечивающие на розетке 120 и 240 вольт. В них используются четыре провода: черный (горячий), красный (горячий), белый (нейтраль) и зеленый (земля). Нейтральный провод рассчитан на несимметричную нагрузку между двумя фазами цепи.Установка аналогична 3-проводной системе, но включает четвертый, нейтральный, провод, который подключается к нулевой шине на панели и нейтральный вывод на розетке. Трехпроводная схема не подходит для электрической сушилки для белья.

Home-Cost.com Сравнение двухполюсных выключателей

и однополюсных выключателей

Трехпроводная схема на 240 В имеет два горячих провода, каждый из которых подает 120 В, всего 240 В, и провод заземления оборудования. В цепи на 120 В имеется только один горячий провод, подключенный к выключателю, и нейтральный провод, подключенный к нулевой шине в сервисной панели.

Home-Cost.com

Автоматические выключатели — электрические 101

Автоматические выключатели защищают цепь от перегрузок и коротких замыканий. Когда ток превышает номинальное значение прерывателя, он срабатывает. Номинальные параметры автоматического выключателя для домашнего использования обычно составляют 15, 20 и 30 ампер.

Как сбросить автоматический выключатель

Важно! Перед включением выключателя встаньте сбоку от электрического щита, не стойте спереди.В некоторых редких ситуациях при включении выключателя может возникнуть дуга и травмировать человека, стоящего перед панелью.

Чтобы сбросить выключатель, поверните ручку от середины панели (выключенное положение), а затем поверните ручку к середине панели (включенное положение).

Могу ли я использовать автоматический выключатель в качестве переключателя?

Автоматические выключатели часто используются в качестве выключателей света на складах, в магазинах и в коммерческих помещениях. Можно использовать автоматический выключатель в качестве выключателя, если на выключателе указаны следующие номиналы.

• HID Этот рейтинг указывает на то, что прерыватель может использоваться для переключения люминесцентных ламп на регулярной основе
• SWD Этот рейтинг указывает на то, что прерыватель может использоваться для переключения HID и люминесцентных ламп на регулярной основе

Автоматические выключатели GFCI и AFCI

Прерыватели цепи замыкания на землю (GFCI) и прерыватели дуги (AFCI) работают так же, как стандартные автоматические выключатели. Выключатель GFCI также сработает, когда ток течет на землю, а не обратно на нейтраль.Выключатель AFCI также сработает при обнаружении дугового замыкания. Чтобы проверить любой прерыватель, нажмите белую кнопку, и он должен сработать. Если он не сработает, его необходимо заменить. Сбросил как стандартный прерыватель.

Отключение автоматического выключателя с ошибками

Отключение с ошибками происходит, когда автоматический выключатель срабатывает в нормальных условиях (цепь не перегружена, нет замыкания на землю, нет явного дугового замыкания). Может случиться так, что необходимо заменить прерыватель, или что нагрузка вызывает замыкание на землю или дуговое замыкание.Старый пылесос может сработать исправный прерыватель AFCI. Если нагрузка отключает выключатель AFCI, попробуйте подключить нагрузку к другой цепи с защитой AFCI.

Подключение выключателя GFCI и AFCI

Выключатель GFCI и AFCI поставляется с присоединенным к нему белым нейтральным проводом. Этот провод подключается к нейтральной шине в электрическом щитке. Нейтральный провод цепи подключается к выключателю GFCI или AFCI. Заземление на этих схемах не показано.

Устранение неисправностей автоматических выключателей

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ВЫКЛЮЧАТЕЛЕЙ ВЫПОЛНЯЮТСЯ НА ОТКРЫТОЙ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ И ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРОПРИЕМНИКОМ.РАБОТА НА ПОДКЛЮЧЕННОЙ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ МОЖЕТ ПОРАЖАТЬ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ СИЛЬНОЙ ДУГОВОЙ ВСПЫШКОЙ !!! ДАННЫЕ ИНСТРУКЦИИ ПРЕДНАЗНАЧЕНЫ ТОЛЬКО ДЛЯ СПРАВКИ.

Электрик может провести два испытания выключателей: напряжение и ток.

Проверка напряжения — В тестере соленоидов или мультиметре, настроенном на переменное напряжение, один провод подключается к нейтрали или шине заземления, а другой провод подключается к клемме нагрузки выключателя. Если напряжение отсутствует при включенном выключателе, его необходимо заменить.

Проверка тока — Зажим мультиметра / токоизмерительных клещей помещается вокруг провода цепи, подключенного к выключателю. Если прерыватель срабатывает при токе ниже номинального значения прерывателя, его необходимо заменить.

Проверка напряжения с помощью измерительных проводов Проверка тока с помощью клещей

Автоматический выключатель

Положение ручки автоматического выключателя

Автоматический выключатель находится в положении «включено», когда ручка обращена к середине электрического щита.Положение «выключено» находится далеко от середины панели.

Если отключено питание светильников, розеток или приборов, это может быть сработавший автоматический выключатель. Когда автоматический выключатель срабатывает, ручка обычно находится между включенным и выключенным положением (иногда в положении «выключено»).

Главный автоматический выключатель (разъединитель) дома находится либо на панели счетчика, либо в верхней или нижней части главной электрической панели. Его можно использовать для отключения электричества во всем доме.Включая электрическую панель.

Как работают автоматические выключатели

Узнайте, как работают автоматические выключатели, компания Southland Electrical Supply.

Двухполюсные автоматические выключатели

Двухполюсные автоматические выключатели (двухполюсные ) используются для защиты цепи на 240 В (В). Цепь 240 В состоит из двух цепей по 120 В, фаз A и B. 240 В используется для центральных кондиционеров, электрических осушителей, электрических плит и т. Д. Поскольку ручки соединены вместе, при срабатывании одного полюса (фаза A или B) другой полюс автоматически отключается.

Когда срабатывает автоматический выключатель, ручка обычно оказывается между включенным и выключенным положением.

Публикационная библиотека | АББ США

1-страничное руководство по подъему автоматического выключателя с изолированным корпусом POWER-BREAK.	Дата: 31.08.1998	Размер: 199.79 КБ	Номер публикации: GEH-3377
2-страничное руководство для комплектов каретки AKR 343L690 G1 и G2. Включает схемы и фото.	Дата: 01.05.1984	Размер: 319,71 КБ	Номер публикации: GEH-4388
2-страничный инструктивный документ, включающий процедуру установки.	Дата: 31.08.1998	Размер: 275,5 КБ	Номер публикации: GEH-3415
2 страницы, для рамок автоматических выключателей J / K, PowerBreak и AKR	Дата: 03.08.1987	Размер: 264.09 КБ	Номер публикации: GEH-5371B
35 страниц. Для автоматических выключателей низкого напряжения AKR, автоматических выключателей с изолированным корпусом PowerBreak, автоматических выключателей в литом корпусе R-Frame. (Ред. A из GEH5891).	Дата: 02.04.1993	Размер: 2,28 МБ	Номер публикации: GEH-5891A
2-страничное руководство с фотографией, номинальными характеристиками и монтажом трансформатора тока нейтрали	Дата: 31.08.1998	Размер: 261.48 КБ	Номер публикации: GEH-4657
4-страничное руководство по установке с информацией о отверстиях для кабелепровода, таблицей каталожных номеров корпусов, настенным монтажом корпуса, размерами и весом корпуса, габаритными чертежами.	Дата: 01.07.1980	Размер: 384,85 КБ	Номер публикации: GEH-4639
2-страничное руководство с инструкциями по подъему, монтажу и эксплуатации.	Дата: 31.08.1998	Размер: 353,58 КБ	Номер публикации: GEH-4332A
28-страничное руководство пользователя включает обзор, руководство по установке, работу выключателя, последовательность операций, указания по подключению и применению, настройку расцепителя. Также включает информацию об аксессуарах и обслуживании.Фотографии и схемы подключения, указания по применению, рейтинги.	Дата: 01.09.1998	Размер: 15,69 МБ	Номер публикации: GEH-4693
8-страничное руководство по установке включает фотографии, таблицу устройств независимого расцепления и установку, снятие и установку монтажной пластины, каталожные номера и характеристики расцепителя минимального напряжения, устройства расцепителя срабатывания предохранителя и схемы подключения вспомогательного выключателя.	Дата: 01.01.1998	Размер: 1,69 МБ	Номер публикации: GEH-4649A
4-страничное руководство с общим описанием и процедурой замены.	Дата: 31.08.1998	Размер: 869.84 КБ	Номер публикации: GEH-3403
2-страничная инструкция по установке аксессуаров, устанавливаемых на месте. Приложите таблицу электрических характеристик, схему подключения и фотографии.	Дата: 31.08.1998	Размер: 597.93 КБ	Номер публикации: GEH-4371
4-страничный технический паспорт включает обзор продукта, инструкции по замене в полевых условиях и схемы.	Дата: 01.01.1985	Размер: 1,23 МБ	Номер публикации: GEH-4358
2-страничный документ с инструкциями, включающий общее описание, применение и процедуру замены.	Дата: 31.08.1998	Размер: 289.75 КБ	Номер публикации: GEH-3430
4-страничное руководство по разборке и повторной сборке ручного и электрического выключателя. Включает фотографии и схемы процесса.	Дата: 01.05.1977	Размер: 421,34 КБ	Номер публикации: GEH-4382A
	Дата: 01.01.1987	Размер: 1.36 МБ	Номер публикации: GEH-4694A
4-страничное руководство, включающее введение, прием и транспортировку, подъем и хранение.	Дата: 31.08.1998	Размер: 415,03 КБ	Номер публикации: GEH-4355A
8-страничное руководство по эксплуатации включает в себя основные функции, таблицу последовательности операций, инструкции по эксплуатации, номинальные параметры закрытия, диаграммы индикации заряда, электрические схемы, данные приложения, расцепитель и инструкции по настройке, а также дополнительные функции.	Дата: 01.10.1982	Размер: 1,23 МБ	Номер публикации: GEH-4655
2-страничное руководство по установке включает схему электрических соединений и таблицу моментов затяжки болтов.	Дата: 31.08.1998	Размер: 279.95 КБ	Номер публикации: GEH-4654
8-страничное руководство по установке включает функции, работу, фотографии и процедуры обслуживания,	Дата: 01.02.1993	Размер: 1,28 МБ	Номер публикации: GEH-4698
16-страничное руководство по установке включает функции, информацию о вторичном разъединении, установку разъединителя расцепителя и схему электрических соединений, расположение контактов, установку байпасного переключателя и логику проводки, установку заслонки, эскизные чертежи выдвижных подконструкций.	Дата: 01.02.1993	Размер: 2,96 МБ	Номер публикации: GEH-4697
4-страничное руководство с инструкциями по установке.	Дата: 31.08.1998	Размер: 475.32 КБ	Номер публикации: GEH-4324
4-страничное руководство по установке с фотографиями, схемами и типичными примерами расположения.	Дата: 01.02.1993	Размер: 1019.08 КБ	Номер публикации: GEH-4696
8-страничная инструкция по техническому обслуживанию включает в себя описание устройства, электрические разъединители, положения подвижной каретки / выключателя, механические блокировки, вторичные контакты, блокировку, двухвинтовую вытяжку и соединительный зажим, работу, механические детали, описание процедур периодического обслуживания и фотографии с точками. выходы.	Дата: 01.07.1976	Размер: 2,71 МБ	Номер публикации: GEH-2639
4-страничное руководство с описанием, инструкциями по эксплуатации, автоматическим управлением, электрическими схемами, примечаниями и примечаниями по применению.	Дата: 31.08.1998	Размер: 337.43 КБ	Номер публикации: GEH-4327

Как нанести на карту электрические цепи дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику.Этот полный путь представляет собой контур.

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно отследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители для отключения или сброса.Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их. Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для еще более тщательного составления карты вы можете набросать план этажа и делать на нем пометки с указанием номеров выключателей для каждого светильника и розетки по всему дому.(Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток с номером автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями. Обратите внимание, что пунктирные линии показывают, какой переключатель управляет каким прибором; на них нет проводов. маршруты.)

Составление карты ваших цепей — это то, что вы должны делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрической панели отключите все автоматические выключатели.

Отдельные автоматические выключатели ответвления управляют каждой цепью.

2 Сначала определите большие двойные (240 В) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный.Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить небольшую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте прерыватели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.

Mapping Home Electrical Circuits

О Доне Вандерворте

Дон Вандерворт обладает более чем 30-летним опытом работы в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по благоустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Электрическая схема герметичного выключателя

Задавай вопрос Ввод вашего вопроса в виде полного предложения даст более точные результаты, чем ключевые слова или фразы.

СВЯЗАННЫЕ ЧАВО

Разрешение: Электропитание в герметизированном модуле фон Дюпрена, также называемом герметичным выключателем, не поляризовано.

Разрешение: Герметизированный автоматический выключатель для устройства Von Duprin EL выполняет переключение с натяжной катушки на 16 А на соленоиде на ток.33 А удерживающая катушка соленоида.

Разрешение: Для модулей в герметизированном корпусе (черный цвет), поставленных до августа 2012 года, вы можете проверить, подав питание на автоматический выключатель в герметичном корпусе, и, если он в порядке, будут видны следующие напряжения (будьте осторожны .
