Вступление

Последовательная разводка водопровода, по-другому, называемая тройниковая, остается самым дешевым вариантом индивидуального водопровода. Невысокая цена последовательной разводки определяется меньшим, по сравнению с коллекторной и смешанной разводками, количеством необходимого материала, и меньшим объемом необходимых сантехнических работ.

Последовательная разводка водопровода

Определение последовательной разводки водопровода, понятно из ее названия. Все сантехнические приборы в квартире, требующие постоянной (стационарной) подводки воды, подключаются к водопроводному вводу в квартиру, от общей магистральной трубы через специальные сантехнические тройники. На рисунке это хорошо видно.

Основной недостаток последовательной разводки водопровода это всем знакомое, падение напора воды, предположим в смесители душа при включении воды на кухне. То есть напор воды во всех сантехнических приборах зависит друг от друга.

Кстате,этот недостаток почти отсутствует при коллекторной разводке водопровода в квартире.

Для борьбы с этим недостатком, при монтаже тройникового водопровода, диаметр труб от тройника до прибора, делается на шаг меньше диаметра магистральной трубы. Например, магистраль D=20 мм, а подводка к приборам D=16 мм. Этим повышается напор воды в отводных трубах.

Здесь хочу остановиться еще на одной особенности последовательного водопровода. Строго говоря, последовательная разводка водопровода делится на последовательную тройниковую разводку водопровода (рис выше) и последовательную разводку с использованием проходных водорозеток (рис.)



Монтаж водопровода с использованием проходных водорозеток, еще больше увеличивает зависимость напора воды одного работающего прибора от другого.

Для примера правильного, профессионального монтажа последовательного водопровода приведу монтажную схему последовательной (тройниковой) разводки водопровода.

Схема последовательной (тройниковой) разводки водопровода

Монтажная последовательная схема водопровода оцинкованными трубами

Монтажная схема водопровода делается на основе плана квартиры с последовательной схемой водопровода и аксонометрической схемы последовательной разводки.

На монтажной схеме вы можете видеть, что все отводы труб к приборам, делают из труб D=16 мм, тогда как магистральная труба имеет диаметр D=20мм.

Для практики, посмотрите Спецификацию по материалам

И, конечно же, не обойтись без условных обозначениях на сантехнических схемах.

На этом тема Последовательная разводка водопровода закончена.

©Elesant.ru

Другие статьи раздела: Водопровод





Похожие статьи

Водоснабжение правильный монтаж в квартире — ovk24.ru

Замена и разводка труб водоснабжения в квартире

Монтаж разводки водоснабжения в квартире является приоритетом при ремонтных и строительных работах. Ведь именно вода является залогом комфортного проживания, к тому же, во время дальнейших работ она понадобится для приготовления различных смесей и других ингредиентов для проведения ремонта. Таким образом можно смело говорить о том, что именно монтаж систем водоснабжения в квартире стоит особняком.

Но, квартира квартире рознь, к тому же, многое зависит от потребностей самого жильца. Соответственно необходимо правильно разработать план и схему проведения работ, выбрать наиболее подходящий вариант разводки. А таковых есть два. По типу поставки воды к водопотребителям (краны, смесители, унитаз, душ и т.д.) можно выделить такие схемы подключения как:

1. Тройниковая разводка.
2. Коллекторная разводка.

Кроме того, схема прокладки также делится на наружную и внутреннюю.

Тройниковая разводка труб

Тройниковая разводка, или как её еще называют последовательная, представляет собой простейшую прокладку магистралей. От централизованного источника, то есть стояка, прокладывают всего 2 трубы — для горячей и холодной воды. Хороша эта схема тем, что на неё уходит минимальное количество времени и сил. Кроме того, тройниковая прокладка схемы водоснабжения менее затратная с точки зрения финансов, так как здесь необходимо минимальное количество самих труб, материалов и оборудования.

Что касается отрицательных сторон, то на них также следует обратить внимание. Главный недостаток состоит в том, что при такой разводке часто падает давление при включении сразу нескольких водопотребителей. К тому же, нельзя перекрыть отдельные магистрали — выключение воды осуществляется по всей квартире путем поворота единого вентиля.

Коллекторная схема водоснабжения

Что касается схемы коллекторной, то она позволит вам подключить каждую точку холодного или горячего снабжения посредствам целого отрезка трубы. Такое подсоединение более надежно, так как сокращается количество соединительных элементов. А соответственно сама прокладка более долговечна. На отрезках устанавливаются коллекторы, которые оснащаются отдельными кранами. Этот фактор позволит выполнить перекрытие потока на каждом выбранном отрезке в случае необходимости. То есть, вы можете отдельно выключить воду в ванной, туалете или кухне, если необходим ремонт сантехники или по другой причине. Но, стоит заметить, что здесь предполагается дополнительное оборудование, собственно, сами коллекторы.

Соответственно и стоимость такого подключения будет гораздо выше, да и срок выполнения работ куда больше.

Прокладка труб под полом

Прокладка труб под полом, или скрытая прокладка, как её называют сантехники и профессиональные строители, более популярна в современных квартирах, когда выполняется ремонт по эксклюзивному дизайну. В большей степени это дизайнерская работа. Ведь при внутренней прокладке основное внимание уделяется тому, чтобы скрыть трубопровод в специально подготовленных конструкциях. Это могут быть:

• Штробы.
• Коробы.
• Специальные каналы.
• Ниши.

Но чаще всего разводку такого типа осуществляют под полом. Это значительно упрощает саму работу, а также способствует экономии пространства. такой способ очень популярен в большинстве случаев, так как зачастую помещение санитарной зоны не предоставляет такой роскоши, как установка отдельных ниш и коробов, чтобы спрятать трубопровода. Прокладка труб под полом требует дополнительных работ, в частности — демонтаж стяжки, частичный или полный.

Если вы собираетесь выполнять полную замену стяжки пола, тогда вам следует обратить внимание именно на этот способ. Но, перед тем как приступить к работам тщательно изучите структуру и основные её положения. Ведь в случае, если труба даст течь это чревато серьезными последствиями. Поэтому такие работы обычно выполняют специалисты высокого уровня. Нужно не только правильно осуществить саму прокладку, но и подобрать трубопровод, а также соединительные элементы, которые будут способны прослужить длительный период времени и не подвержены механическим воздействиям, так во время нагрузки на сам пол, она будет оказываться и на трубы.

Открытая прокладка труб

Монтаж труб водоснабжения в квартире может быть осуществлен и посредствам открытого типа прокладки магистралей. Здесь главным преимуществом является то, что проводка всегда на виду и доступна, что существенно упрощает ремонт. Данный метод актуален в том случае, когда место имеют множественные соединения и трубы. Но, с другой стороны смотрится открытая проводка менее эстетично.

Ведь все соединения, вентили и хомуты находятся на виду, что никак не придает эстетики помещению. В прочем в некоторых случаях такой метод является безальтернативным, особенно в старых многоквартирных домах.

Вам также будет интересно

Схема разводки труб водоснабжения в квартире: делаем своими руками

Капитальный ремонт – это дело достаточно простое, но основательное. Здесь нужно подойти ответственно к каждой мелочи. А уж тем более уделить должное время коммуникациям. Схема разводки электричества и водопровода являются основными, их необходимо продумывать заранее, чтобы в итоге все было функционально и удобно.

Разводка водопроводных труб

В большинстве случаев в квартире все работы происходят в санузлах и на кухне. Бывают случаи, когда требуется дополнительная разводка, например, при организации бассейна в доме. Но рассмотрим стандартные варианты.

Очень часто интересует вопрос, можно ли сделать разводку водоснабжения своими руками, не прибегая к услугам сантехника. Все зависит от материала, используемого для провода.

Разводка водопроводных труб

Материалы трубы

Несколько слов стоит сказать о материалах, из которых изготовлены трубы и их соединения. Данная информация поможет правильно оценить свои силы, в случае установке своими руками.

Все материалы можно разделить на две группы: металл и полимеры. И те, и другие имеют ряд отличных качеств. Различия заключаются в технических возможностях и монтаже.

Полимеры:

ПВХ – самый недорогой вид. Он приспособлен в основном для холодного водоснабжения. Стыкуются такие трубы просто, с помощью специальных фитингов или сварки, которую можно легко выполнить своими руками.

Коллекторная разводка труб

Полипропилен – более дорогой, но более универсальный полимер. Он также стыкуется аналогичными способами. Однако эти трубы не гибкие, поэтому данный момент стоит учитывать при установке.

Полиэтилен – очень гибкий и податливый материал. Его удобно монтировать и просто резать, с помощью него можно выполнить любую схему водопровода.

Металл:

Чугун – наименее распространенный, а точнее материал, использующийся для больших труб, в основном в старых домах. Он достаточно хрупкий.

Сталь – эти трубы подвержены действиям влаги и перепадам температур. Установки их требует навыков сварки, потому как это наиболее действенный способ их стыковки.

Медь – этот материал наиболее дорогой, и для установки требуется знание газовой сварки. Поэтому такие трубы вряд ли получится установить своими руками.

Не правильная разводка труб

Разводка

Прокладка труб возможна открытым либо закрытым способом. Все зависит от особенностей помещения и эстетических предпочтений. Для того чтобы обеспечить необходимое давление, нужно делать разводку по схеме, в которой от каждого прибора монтируется своя труба.

Контроль напора воды выполняют редукторы вместе с запорной арматурой, они перекрывают или пускают поток. Эти элементы оберегают приборы от гидроударов, обеспечивая стабильное давление в трубах.

Редукторами можно управлять с помощью специального винта – маховика, а манометр покажет оптимальные значение для эксплуатации сантехники.

Правильная разводка труб

Пошаговый монтаж разводки

1. Перекрыть подачу воды.
2. Начинается монтаж с аварийных кранов, которые расположены на стояке. Они должны иметь рабочее давление до 60 атмосфер, а температуру — до 150⁰С. Именно аварийный шаровой кран отвечает за перекрытие воды, в случае аварии, ремонта или обслуживания элементов, поэтому его качество очень важно. Также стоит предусмотреть краны перед каждым прибором, для перекрывания подачи воды к ним.
3. Установка счетчиков и фильтров. Данные элементы также лучше продумать заранее и подобрать фильтр, так как их бывает несколько видов.

   Сложная схема разводки труб в квартире
4. Установка редуктора для защиты сантехнических приборов от перепадов давления.
5. Установка коллектора. Этот прибор позволит равномерно распределять воду от стояка к сантехнике и бытовым приборам. Монтаж этого оборудования происходит и на холодную, и на горячую воду, при этом его следует подбирать с количеством отводов равным количеству подключаемых предметов.
6. Подключение приборов. Монтаж смесителей, подключение водонагревателя, стиральной машины и т.д.
7. Проверка работы соединений.

В процессе монтажа разводки следует точно понимать, где отводы горячей и холодной воды. А трубы лучше выбирать универсальные. Проверку желательно выполнять вдвоем. В тот момент как один пускает воду, второй смотрит герметичность соединений труб между собой и отводов приборов. В случае если где-то протекает вода, поток следует немедленно перекрыть и устранить проблему.

Системы холодного водоснабжения квартиры | elektriksan.ru

Вступление

В отличие от частных домов, где система водопровода и канализации являются автономными, в квартирах все инженерные системы централизованные. Как проектируются и устраиваются автономные системы канализации и водопровода можно посмотреть на сайте https://greenhouse21vek.ru. В этой статье посмотрим две системы централизованного холодного водоснабжения квартиры, а также общее устройство внутреннего водопровода многоквартирного дома и отдельной квартиры.

Общие сведения

Водопровод многоквартирного дома делится на внешний и внутренний. Нас интересует внутренний водопровод. Состоит внутренний водопровод из нескольких основных частей:

• Во-первых, это так называемый ввод водопровода в дом.
• Во-вторых, это водомерный узел здания.
• В-третьих, это система разводки водопровода.
• В-четвертых, это водопроводные стояки.
• В-пятых, это квартирная разводка водопровода к санитарным приборам.
• В-шестых, при невозможности обеспечить требуемый напор воды высшей и дальней точках водопровода за счет давление в наружном водопроводе, применяются установки для повышения давления воды в системе. Таким установками могут быть либо повышающие насосы, либо ёмкости для воды (резервуары или баки).

Являясь потребителем воды в квартире, вы можете иметь дело только со стояками водоснабжения и разводкой водопровода внутри квартиры к санитарным приборам и устройствам.

Сразу отметим, что стояки водоснабжения прокладываются в квартирах, в специальных шахтах или открыто по стенам ванных комнат, кухонь или других помещений.

На каждом отводе водопровода от водопроводного стояка устанавливается перекрывающий вентиль. Собственно вентиль и является границей водопровода квартиры.

Системы холодного водоснабжения квартиры

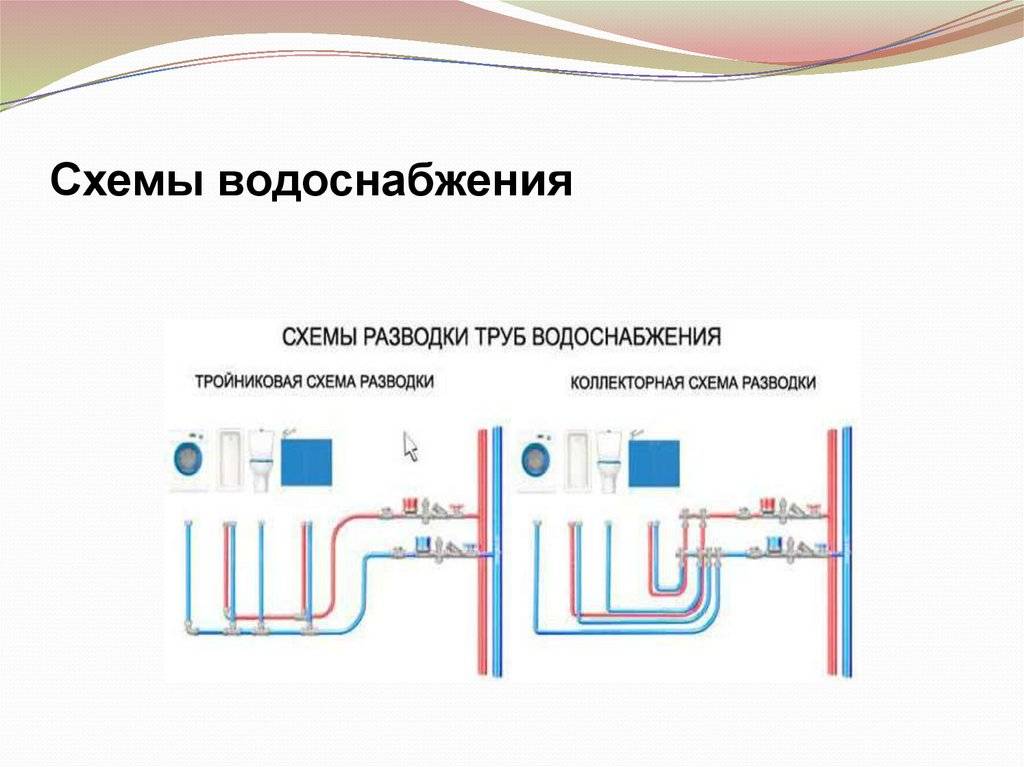

Согласно нормативам схема подключения водоприёмников к стоякам ХВС и ГВС может быть осуществлена двумя способами:

• Традиционная тройниковая схема разводки;
• Коллекторная схема.

Тройниковая схема

Название тройниковая схема происходит от сантехнического устройства под названием тройник. Данное устройство ставится на магистральный водопровод и позволяет сделать отвод от него. Установка нескольких тройников на главной водопроводной трубе квартиры, позволяет подключить несколько санитарных приборов к водопроводу.

Бытует мнение, что тройниковая разводка воды в квартире не может сохранять одинаковый напор воды для различных  потребителей. То есть чем дальше прибор от стояка, тем хуже будет напор, а при включении нескольких кранов, напор воды снижается по всей трассе.

В теории это так, но только для протяженных водопроводных линий. Если у вас большая квартира с большим количеством сантехнических приборов, то напор воды в конечной точке водопровода будет меньше, чем в начале.

В небольших квартирах с нормативным давлением воды (!) и компактным расположением приборов в ванне и соседней с ванной кухне, изменение напора воды при включении/выключении нескольких приборов, практически не заметно.

Повторюсь, если напор воды в системе соответствует норме и сантехнические приборы не разнесены по квартире, тройниковая система, практически не реагирует на включение/выключение нескольких сантехнических приборов.

Нормативы (СНиП 2.04.01-85) допускают использование коллекторной разводки водопровода. Она улучшит эксплуатационные качества водоснабжения не только в большой квартире с удаленным расположением сантехнических приборов и точек забора воды.

Необходимо знать, что по нормативам установка коллекторов водопровода возможно только с гибкой пластмассовой подводкой отводов.

Коллекторная разводка

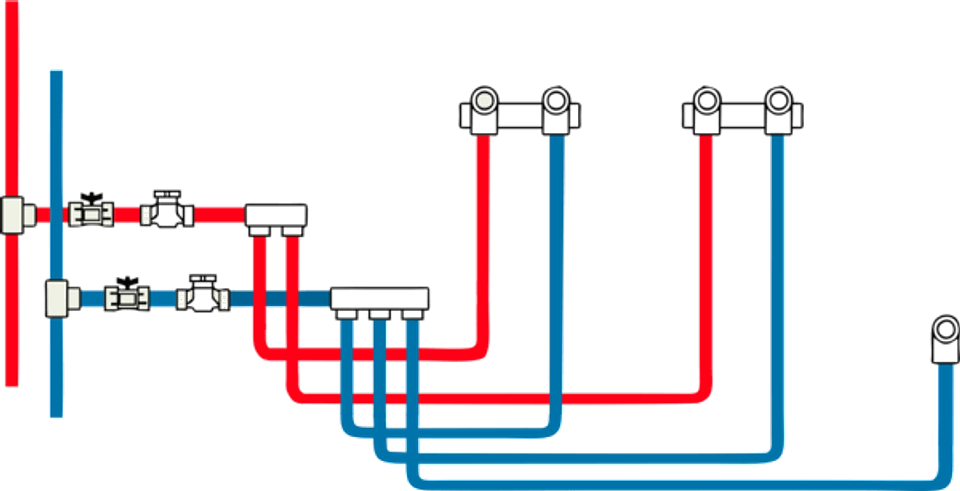

Суть коллекторной разводки проста. После системы очистки и учета потребления воды ставятся специальные устройства — коллектора, обеспечивающие разделение потока магистрали на потоки отводов. Для удобства эксплуатации, на отводах коллектора, стоят, перекрывающие или регулирующие вентиля.

Примечание. Коллекторная схема разводки не обеспечит равенство давления во всех линиях отвода, если давление воды в системе меньше нормативного.

Вывод

Маленький напор воды в системе не позволит ни тройниковой, ни коллекторным схемам разводки обеспечить комфортное пользование водой. Две описанные выше системы холодного водоснабжения квартиры могут применяться в комбинированном виде.

причин и выбор приоритетного метода

Замена водопровода в квартире

Рано или поздно любой хозяин найдет замену трубе в квартире! На стенках водопровода в процессе эксплуатации скапливается ржавчина и грязь, в результате чего сужается диаметр отверстия и снижается напор воды. Подобные явления чаще всего наблюдаются на трубах с холодной водой. Большинству людей знакомы разные конфузы – то ли еле текущая из крана холодная вода, то ли плохо наполненный унитаз.И проблема не в слабом напоре, просто пора заменить старые трубы на новые.

Содержание

• Когда менять трубы?
• Замена сантехнических труб: что нужно знать?
• Выбор трубы для замены
• Почему пластик лучше??
• Пластиковые трубы нового поколения

Когда менять трубы?

На сегодняшний день замена сантехнических труб может производиться как плановая процедура, которую проводят службы, эксплуатирующие здание или здание. Однако большая часть квартир в настоящее время приватизирована, и такой замене подлежат только стояки и участки труб до запорного крана. Планировку внутри квартиры проживающие меняют за свой счет.

Почему собственники решают заменить трубы в квартире? Кто-то просто хочет придать квартирной трубной разводке более привлекательный вид, другие хотят спрятать трубы для отделки, а у некоторых жильцов постоянно возникают проблемы с соседями из-за старых труб, которые живут на нижних этажах.

Износостойкость различных видов труб

Трубы водопроводные изнашиваются в течение многих лет эксплуатации. Срок службы стальных изделий составляет 30 – 40 лет, и сейчас все водопроводные трубы, проложенные в санузлах и санузлах домов постройки 60-70-х годов, требуют замены уже сейчас.

Бывают ситуации, когда необходимо менять трубы до истечения указанного срока: обычно это происходит при нарушении общих правил монтажа сантехнической системы.Остается актуальной профилактическая замена водопроводных труб в панельных домах массовой застройки.

При критическом падении давления необходима замена труб, так как, скорее всего, в водопроводе образовались илистые отложения. Не откладывайте эту процедуру, если предстоит ремонт кухни или ванной, либо когда обнаружена сквозная коррозия трубы.

Замена сантехнических труб: что нужно знать?

В квартире иногда все-таки приходится менять водопровод.Замена водопроводных труб своими руками – задача не из легких! И нужно основательно подготовиться к этому событию.

Замена канализационных труб предполагает демонтаж старых изделий и подключение новых труб. Процедуру обычно выполняют перед ремонтными работами в квартире, чтобы потом сантехнические трубы спрятать в стены и отделать плиткой или другим материалом. Трубы можно укладывать и на поверхность стен, если их планируется закрыть коробом, сантехническим оборудованием или перекрытием стен.

Вот так выглядит схема разводки водопровода

И начать стоит с плана работ! Для этого нужно перечертить схему водопровода, на которой должны быть указаны размеры и проблемные места – изгибы и повороты. Затем рекомендуется подготовить план, отражающий замену водопроводных труб в квартире с обозначением новых потребителей воды или новой проводки.

Важно! Прежде чем приступать к такой процедуре, как замена труб в туалете, ванной и кухне, стоит собрать максимум информации об используемых способах и методах.Иногда информация противоречива, и нужно время, чтобы отделить зерна от плевел!

Выбор труб для замены

Выбор сантехнических труб – дело не менее важное, чем планирование. Было время, когда была популярна пайка медных труб, но замена труб в ванной медными изделиями не получила широкого распространения из-за низкого качества воды и дороговизны самих материалов.

Замена канализационных труб на металлопластиковые не прижилась из-за частых аварий и затопления многих квартир.Металлопластиковые трубы целесообразнее использовать для временного водоснабжения или для прокладки труб в труднодоступных, неудобных местах, к которым в то же время требуется постоянный доступ – соединения металлопластиковых труб следует подтягивать примерно раз в год.

Трубы полипропиленовые, переходы резьбовые и фитинги для соединений

Наиболее распространены сантехнические трубы из полипропилена. Это связано с простотой монтажа, привлекательной ценой и долговечностью – производители таких изделий дают на материал гарантию до 50 лет.В новостройках практикуется исключительно замена труб на полипропиленовые.

Почему пластик лучше??

Самый оптимальный вариант материала сантехнических труб – пластик. Но почему? Первая причина – эксплуатационные свойства пластиковой сантехники. Такие изделия отличаются в лучшую сторону от металла таким показателем, как пропускная способность. Замена труб на пластиковые позволит навсегда забыть о забитом водопроводе и бесконечных процессах коррозии!

Пластиковые трубы инертны к агрессивным средам, легкие, надежные, дешевые, благодаря наличию специальных фитингов и креплений просты в монтаже

Замена металлических труб на пластиковые выгодна и по другим причинам.Эксплуатационные характеристики водопровода совершенно не страдают. Но замена пластиковых труб требует меньших вложений.

Вот, пожалуй, и все, что касается замены водопроводных труб в квартире. В заключение хотелось бы добавить, что при замене труб следует учитывать все строительные и технические нормы, а также использование качественных материалов. Удачи в нелегком труде!
