Эл схема подключения выключателя и лампочки

Схема подключения выключателя и лампочки

Очень часто возникают ситуации, когда в доме или квартире необходимо произвести определенные электромонтажные работы. Из них, наиболее распространенной является схема подключения выключателя к лампочке. Как правило, для этого используется одноклавишный выключатель с наиболее простейшей схемой. Перед выполнением любых видов работ, связанных с электричеством, необходимо в обязательном порядке обесточить электрическую сеть. Только после этого, можно приступать к подготовительным работам.

Подготовка к подключению электроприборов

Перед началом работ, нужно выбрать наиболее подходящий выключатель и распределительную коробку. Далее, необходимо запастись соединительными проводами и ПХВ изолентой.

В самом начале монтируется распределительная коробка, где собираются все провода, соединяемые в нужную схему. Обычно, подключение производится методом скрытой проводки.

Следующим этапом будет монтаж установочной коробки под выключатель. Одновременно, в силовом щитке, производится установка автоматического выключателя, защищающего электрическую цепь от коротких замыканий.

Соединение всех электрических приборов, осуществляется трехжильным универсальным проводом, сечение которого не менее 1,5 мм. Как правило, это марка ВВГнгП 3х1,5 с цельной медной жилой и двойной изоляцией. Этим проводом соединяется подрозетник и распределительная коробка с запасом на последующую разделку. После этого, провода соединяют светильник и распределительную коробку с автоматическим выключателем.

Схема подключения одноклавишного выключателя к лампочке

Прежде всего, к автоматическому выключателю необходимо подвести питание. После этого, схема подключения выключателя и лампочки выполняется поэтапно. Провода в используемом кабеле, как правило, синего и черного цвета, а также желтого, на который нанесена зеленая полоса. Для нуля используется синий провод, для заземления желтый, а черный предназначен для фазы.

Цвета проводов при всех подключениях должны обязательно соблюдаться в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Ко всем остальным узлам подключение производится таким же образом.

При подключении светильника, также осуществляется подготовка проводом. В данном случае, заземление не используется, а задействуются только провода нуля и фазы. После подготовки, провода подключаются непосредственно к патрону и к выключателю. После этого, схема приобретает законченный вид.

Для проверки работоспособности схемы, в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего, он включается. Правильность всех соединений предварительно проверяется индикатором. После нажатия на клавишу выключателя, лампочка должна загореться, значит, вся схема выполнена правильно.

Инструкция как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного. Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности. Об устройстве электродвигателя читайте здесь:
.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

• Тип используемых проводов;
• Их максимальные показатели тока и напряжения;
• Тип сети;
• Условия и схему прокладки проводов;
• Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

• Отвертку обыкновенную;
• Отвертку с индикатором;
• Паяльник;
• Зажимы;

Читайте что такое гофра для кабеля и проводов и как выбрать на этой странице.

Винтовые соединения; Провода; Болты и шурупы; Пассатижи; Штукатурку или ВОЛМУ; Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

• Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.

На картинке схема подключения розетки и лампочки через выключатель

Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.

На изображении схема подключения одноклавишного выключателя к лампочке

Как подключить две лампочки к одному выключателю?

Схема подключения двух лампочек к одному выключателю на рисунке

• Выполнить подсоединение проводов к боковым клеммам выключателя;
• Вывести обе лампочки;
• В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.

три лампочки к одному выключателю:

На схеме показано как подключить три лампочки к одному выключателю

• Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
• Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

Схема подключения трех лампочек к одному выключателю

Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

4 лампочки к одному выключателю:

На фото показана схема подключения 4 лампочек к выключателю

Проверить отсутствие тока в сети; Выполнить подключение клемм выключателя к выходящим из стены проводам. Все делать в соответствии с цветными метками. Лампочки подключать в систему парами –последовательно и после вывести параллельно. Для подключения стоит использовать самозажимные соединения.

На картинке показаны различные схемы подключения ламп к выключателю

Предварительно изучить принципиальную схему.

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера. Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя.

Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

1. Необходимо обесточить помещение.
2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу. В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода. Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.
3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.

На фото показано, как можно прокладывать провода под штукатурку

Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика. Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые. Также могут пострадать и люди.

соединить провода в распределительной коробке

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками. Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

• Можно выполнить скрутку проводов между собой;
• Провода опрессовку – этот вариант подходит для промышленных помещений;
• Сварка и пайка – применяют специальное оборудование;
• Болтовое соединение;
• Винтовое соединение;
• И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов. Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: .

Дек 1, 2015 Татьяна Сумо

Как соединить выключатель с лампочкой

Как подключить лампочку и выключатель?

Как подключить лампочку и выключатель? — задача на первый взгляд простейшая, при наличии определённых навыков и опыта работы с электропроводкой. Новички же, столкнувшись с такой ситуацией, могут оказаться беспомощными. Можно конечно, обратиться к профессиональным электрикам, только они не всегда бывают в зоне доступа. Да и знания в хозяйстве никогда не будут лишними.( Спонсор написания этой статьи Мастерская по Реставрации ванн )

Подключение лампочки и выключателя. при всей простоте процесса работы, требуют соблюдения установленных правил, прежде всего, в безопасности. Перед началом работы нужно отключить напряжение в электропроводке и тщательно это проконтролировать.

Подготовить материалы – двужильный кабель достаточной длины, выключательное устройство, патрон лампочки, сама лампочка, рабочие инструменты. При необходимости штробления – наполнитель и закрепляющий раствор, и, если есть, штроборезка.

Делается разметка мест, куда планируется установить лампочку и выключатель. Выключатели, как правило, сидят на высоте чуть меньше метра от поверхности пола, но это расположение может быть индивидуальным. Если вся проводка установлена по старым шаблонам советских квартир – на высоте вытянутой руки, то и новую точку с выключателем не резон опускать низко. Не стоит располагать выключатель за дверьми, под мебелью – это не совсем удобно и небезопасно. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке – это в том случае, если схема подключения будет питаться напряжением от розетки. Если же подпитка предусматривается от распределительной коробки, проводка от лампочки и выключателя должна идти к ней.

Подключать лампочки и выключатели приходится и в новых застройках, и в дополнение к уже имеющимся, в помещениях с законченным ремонтом. Во избежание нарушения целостности стен и неприятной грязи и пыли в доме, лучше воспользоваться кабель-каналами. Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Если ремонт продолжается, или же отсутствуют альтернативные способы прокладки, вынужденно приходитсяштробировать.Штробы- бороздки небольшой глубины, проложенные в стенах, в потолке, реже — на полу, для утопления в них электрокабеля. После укладки проводки эти продолблённые каналы заполняются, поверхность разравнивается соответствующим раствором. Процесс этот утомительный, требует немало сил и сноровки.

Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке. Во втором варианте предусмотрено закрепление проложенной укладки раствором алебастра. Работать придётся ускоренным темпом – алебастр быстро твердеет. Оставив хороший запас, провод можно отрезать.

После монтажа проводки необходимо соединить выключатель с патроном. Для этого необходимо снять слой первичной изоляции на куске 3-5 см. длины. Затем очистить ещё примерно 1 см. открытой жилы. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении. Подключая патрон, можно не контролировать полярность, лампочка загорится независимо от направленности фазы и ноля. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза – в центральном.

Главным этапом в подключении лампочки и выключателя является подсоединении проводки к коробке распределения. Этот процесс не усложнит работу, если источники питания заранее известны. Если же источник неизвестен, его необходимо найти. В незнакомых или сложных коммуникациях может возникнуть нужда применения детектора для поиска скрытых электропроводок. Подключить проводку непосредственно к электрощитку необходимо по правилам Инструкции установки автомата в щитке.

Чтобы приступить к этой фазе работы, нужна индикаторная отвёртка, она определит фазу и ноль. Обычно коричневый или белый провод соответствует фазе, синий цвет означает ноль, если укладка и монтаж электросети дома был сделан качественно и в последние 10-15 лет, определение кабелей фазы, ноля и заземления не составит труда. Обветшалая проводка с ещё советских времён может совсем не иметь цветовой маркировки, здесь всё определяется индикаторной отверткой. Не стоит забывать, что работать под напряжением нельзя, этого не делают даже опытные электрики, а новичку, только изучающему вопрос, это категорически запрещено.

Выключатель целесообразней запитывать через фазу, т.е. провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Нулевой кабель соединяется в жилкой, идущей от лампочки. Оставшиеся две жилки — белая и синяя, соединить между собой. Все скрутки должны быть тщательно изолированы изоляционной лентой.

Категорически нельзя скручивать проводки из меди и алюминия, это может привести к пожару! Их подсоединяют специальными клеммами, такие клеммы доступны в широком выборе.Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Это облегчит работу при демонтаже электропроводки.

В этом заключаются все основные моменты подключения лампочки и выключателя. Работа несложная только на первый взгляд. Без опыта и навыка это дело лучше сделать под присмотром хорошего профессионала и быть уверенным в качестве и надёжности полученного результата. Но подключение лампочки и выключателя в доме есть необходимый минимум для хозяина. И, к тому же, ведь самые крутые и опытные профессионалы тоже с чего-то начинали, не правда ли?

Как подключить выключатель света

В данной статье предлагается ознакомиться о том, как:

Подключение одноклавишного выключателя

Рисунок 1. Выключатель одноклавишный

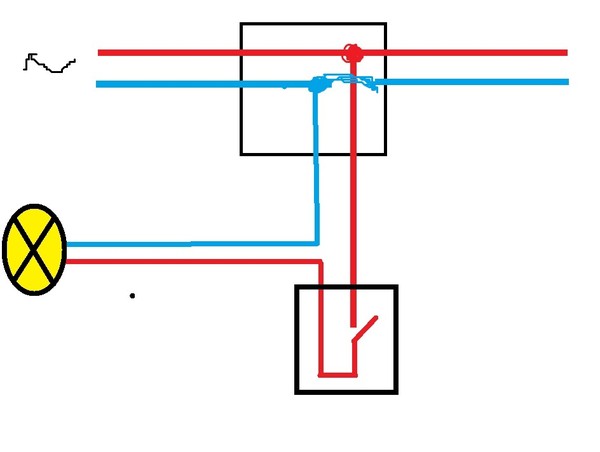

На рисунках 2 и 3 изображено схемы подключения одноклавишного выключателя. Разница между ними состоит в том, что на рис. 1 есть жила «земля», а на рис. 2 ее нет.

На схемах видно, что фаза подведена в распредкоробку (она установлена в коридоре). Из распредкоробки провод-фаза идет на выключатель, с выключателя опять в распредкоробку, в которой соединяется с проводом, идущим на лампу. Это называется – коммутируемая фаза на нагрузку (светильник).

Провод-ноль соединяют в распредкоробке с проводом, идущим на лампочку.

Для качественного соединения проводов нужно использовать специальные клеммы, например, клеммы Ваго.

На рис. 4 – схема, на которой одноклавишный выключатель управляет пятью лампочками.

Выключатель должен размыкать именно фазу с целью безопасности. Если потребуется заменить лампу, то для этого достаточно выключить выключатель, и это обеспечит отсутствие напряжения в электрическом патроне. В противоположном случае – через выключатель идет ноль – патрон будет под напряжением.

Подключение двухклавишного выключателя

Двухклавишный выключатель (рис. 10 и 11) применяют, если требуется управлять двумя группами светильников. Но при включении обоих клавиш одновременно все лампы будут гореть одновременно.

На рисунке 13 и 14 – подготовка проводов в установочном гнезде, и подсоединение их в клеммы выключателей. Не забываем: фаза в контакт «L» (в данном случае белый провод), желто-зеленый и синий к контактам со стрелками, каждый из них отвечает за свою клавишу. А это означает: для настройки каждой клавиши на определенную лампу (группу ламп) следует подсоединить ее к проводу, который управляет именно этой лампой.

Например, при использовании 2-х клавишного выключателя серии ABB Niessen Zenit, следует учесть то, что это по своей конструкции сродни двум модулям одноклавишным выключателям, которые полностью независимые друг от друга. А, поэтому, напряжение нужно подводить к ним обоим. С этой целью делают перемычку из обычного провода (рис. 15) и соединяют оба модуля (рис. 16).

Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Поместить провода в клеммы (рис. 17). и не забываем: фазу в контакт «L» (в нашем случае белый провод), другие провода – желто-зеленый и синий – в клеммы обозначенные стрелкой, каждый в своем блоке.

Подключения 2-х клавишного выключателя проходного

Рис. 18. Двойной выключатель проходной

Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. 19.

Проходной 2-х клавишный выключатель по своей конструкции, по сути, состоит из двух одинарных проходных выключателей, находящихся в одном корпусе. Функционируют они по одинаковому принципу – «перекидывание» контактов.

Данный выключатель имеет шесть контактов: два входа и четыре выхода. На рис. 20 – принципиальная схема двойного выключателя проходного.

На выключателе есть указатель, который показывает положение клавиши «включить» и положение клавиши «выключить» свет.

При включенном светильнике не имеет значения, от которого из проходных выключателей можно нажать на клавишу двойного выключателя, и, таким образом, происходит управление светом. Положение клавиши данного выключателя значения не имеет.

Основные этапы работы:

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных (Legrand).

Как подключить выключатель к лампочке

Главная Статьи Справочник Как подключить выключатель к лампочке

Здравствуйте мои дорогие любители электромонтажа. Сегодня я вам расскажу как подключить выключатель к лампочке. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. а затем мы перейдем к схемам подключения различных видов выключателей.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Что ж давайте приступим…

Виды выключателей. Как их подключать.

Все выключатели разделяются функционально и внешне. Я приведу небольшой список всех видов выключателей и вы сами сможете в этом убедится :

• Клавишные выключатели. Это могут быть как одноклавишные так и двухклавишные и трехклавишные. Иногда встречаются и с большим количеством клавиш но это редко. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду.
• Диммеры. Предназначены для плавной регулировки яркости освещения. Они могут быть как механические так и микроконтроллерные. Соответственно и в разных исполнениях: С вращающейся рукояткой, клавишные и сенсорные.
• Проходные выключатели. Внешне исполнены как обычные клавишные. Преимущественно одно и двухклавишные.
• Импульсные выключатели. Достаточно интересны с точки зрения замены проходным выключателям. Потому как сделать включение из большого количества мест можно с меньшими затратами.
• Сенсорные выключатели. Выполняют ту же функцию что и все остальные, но есть множество дополнительных функций.

Я постарался кратко, но емко описать все виды выключателей. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей. А сейчас давайте перейдем к рассмотрению непосредственно темы нашей сегодняшней статьи.

Как подключить выключатель к лампочке. Схемы. Инструкции.

Все выше описанные виды выключателей можно условно разделить на три группы. Так как в основе каждой из них лежат разные схемы подключения.

В первую входят клавишные, диммеры и сенсорные. Так как они включаются в разрыв цепи питания лампочки.

Во второй находятся проходные выключатели, у них свое характерное подключение. Своя схема. Сюда же думаю можно отнести и датчики движения .

И в третей находятся импульсные и дистанционные выключатели. Чтобы их подключить в цепь питания лампочки используется специальный блок управления, или импульсное реле .

Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп.

Как подключить выключатели первой группы к лампочке.

Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Я написал небольшую заметку Как сделать проводку освешения в которой подробно рассказал о принципах подключения клавишных выключателей к лампочке. Схема достаточно простая для понимания. А вот при подключении выключателя у многих могут возникнуть проблемы.

Поэтому я решил написать инструкцию Как установить выключатель в которой я подробно по шагам рассказываю как подключить выключатель. Как отключить напряжения, выяснить какой провод питающий и т.д. Очень полезная статья. Позже я планирую написать статьи с подробными инструкциями по подключению каждого из видов выключателей.

Прошу отписать в комментариях Нужны ли вам подобные инструкции, или из приведенных материалов все достаточно понятно? Мне важно ваше мнение, по этому пожалуйста не ленитесь ответить!

А сейчас предлагаю перейти к следующей группе.

Как подключить выключатели к лампочке. Проходные выключатели.

Для подключения проходных выключателей между собой и к лампочке используется специальная схема. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. И наглядно все показываю и рассказываю. В продолжение к ней я бы рекомендовал прочитать о подключении двух клавишного выключателя. В которой я рассказываю принципы подключения проходных выключателей к лампочке с более чем двух мест. Материал статьи отличается от первой статьи по проходным выключателям.

Еще одним интересным способом управления освещением является подключение лампочек через датчики движения. Их очень удобно использовать в длинных коридорах или на лестничных пролетах .

Так же как и в предыдущей группе меня интересует ваше мнение. Насколько востребованными для вас являются подробные инструкции о том как подключить проходные выключатели? Прошу ответить в комментариях!

А сейчас перейдем к третей группе…

Как подключить выключатели к лампочке. Импульсные и дистанционные выключатели.

Суть данных выключателей состоит в том, что они подают краткий импульс на управляющее реле, которое при получении данного импульса включают либо же отключают освещение. Импульсный выключатель представляет из себя кнопку, как та что используется в дверном звонке, но подключена она к импульсному реле, которое уже и управляет освещением. Я подробно описываю как организовать управление освещением с помощью импульсного реле в статье по ссылке. Обязательно прочитайте ее, очень полезная статья.

Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Предлагаю вам посмотреть небольшое видео где вы сможете разобраться в данном вопросе более подробно:

Ну а на последок я хочу вам порекомендовать прочесть статью Способы соединения проводов . так как при подключении выключателя к лампочке без этого не обойтись.

Ну и на этом я буду заканчивать. Надеюсь материалы статьи помогли найти вам ответ на вопрос как подключить выключатель к лампочке.

И не забудьте ответить на мои вопросы. Заранее спасибо.

Источники:

Комментариев пока нет!

Источники:

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, специальным приспособлением – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

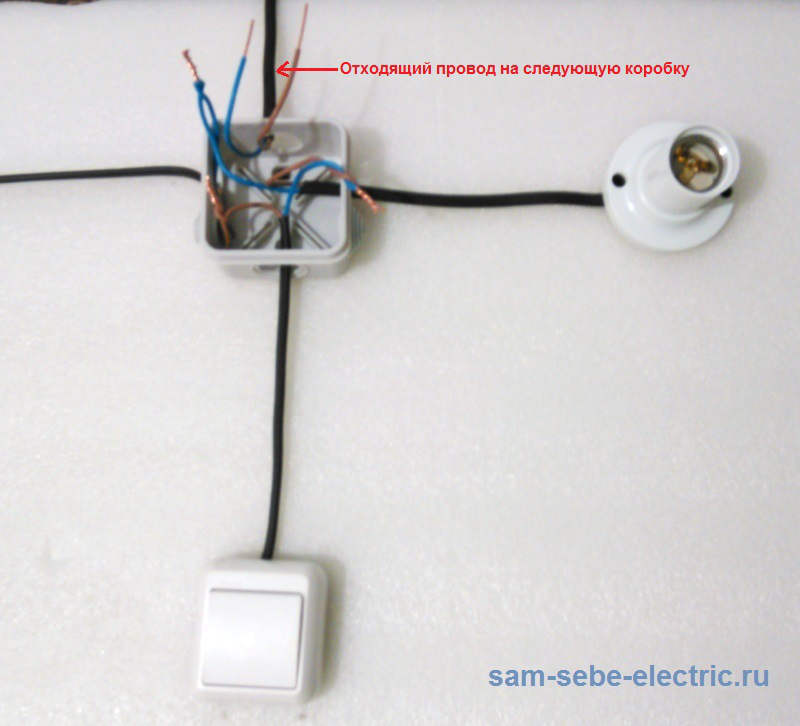

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще выключатель с двумя клавишами применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе датчик движения уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, есть вопросы, нашли недочеты в представленном материале? Ждем ваших комментариев.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Важно! Главным правилом инструкции, является отключение электричества от сети, чтобы избежать электротравмы.

Как подключить лампочку через выключатель: разъясняем схему

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Схема подключения одноклавишного выключателя

Что понадобится для реализации схемы?

Обязательно перед непосредственным монтажом, выберите способ коммутации, предпочтительнее соединение при помощи клеммных колодок или пружинных зажимов. После чего обратитесь к нашему списку и уточните какие средства будут нужны для разводки проводов:

Внимание! Не рекомендуется проводить монтаж скрытой проводки в домах из бруса и других вариантов древесины — это опасно возгоранием.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

Подключение лампочки и выключателя

между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах. Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит.

Важно! Если результат проверок показывает, что выключатель работоспособен, нужно проверить все контакты соединений, так как упускать проблему опасно.

Как подключить светильник к двухклавишному выключателю?

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.

1. Первым делом производим монтаж питающего кабеля, обязательно его подключаем к защитному устройству. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными.
2. Перед дальнейшими работами отключаем питание от всех возможных проводов. Если у вас есть автоматы, тогда будет проще.
3. От защитного устройства запускаем кабель к распределительной коробке, откуда к месту размещения двухклавишного выключателя. Обязательно оставляйте запас проводов длиной не менее 10 см.
4. Затем к распределителю подводим два провода, которые пойдут на освещение.
5. Аккуратно избавляемся от верхнего изоляционного слоя на проводах от защитного устройства и от выключателя.
6. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил.
7. Жилы заземления можно не соединять между собой.
8. Проверяем чтобы все подключения были произведены верно, а именно, при входе в автомат и выходе из него фазные жилы должны находится с левой стороны, а нейтральные — с правой.
9. После подсоединяем провода к контактам выключателя. Как это сделать можно посмотреть на обратной стороне механизма выключателя, там изображены подсказки. По желанию можно подсоединить желто-зеленый проводник к контакту заземления на выключателе.

   Схема подключения двухклавишного выключателя

Рекомендация! Используйте выключатели двухклавишного типа только проверенных производителей, так как найти неисправность в них, будет не так просто.

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

• 1) Почему в розетке две фазы
• 2) Выключатель с подсветкой
• 3) Подключение двойного выключателя

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Розетка с защитой от КЗ для ремонта приборов на 220 В

Это невероятно полезное приспособление, которое защитит ваш дом от короткого замыкания при проверке каких-либо тестируемых приборов. Бывают случаи, когда необходимо проверить электроприбор на отсутствие КЗ, к примеру, после ремонта. И чтобы не подвергать свою сеть опасности, подстраховаться и избежать неприятных последствий, как раз и поможет это очень простое устройство.

Понадобится

• Розетка накладная.

• Выключатель клавишный, накладной.

• Лампочка накаливания 40 — 100 Вт с патроном.

• Провод двухжильный в двойной изоляции 1 метр.

• Вилка разборная.

• Саморезы.


Все детали будут крепиться к деревянному квадрату из ДСП или другого материала.

Патрон для лампочки лучше использовать настенный, но если у вас такого нет делаем скобу для обхвата из тонкой жести.

И вываливаем квадратик из толстой древесины.

Будет крепится так.

Сборка розетки с защитой от короткого замыкания

Схема всей установки.

Как видите, все элементы соединены последовательно.
Первым делом собираем вилку, подключая к ней провод.

Так как розетка и выключатель настенные, круглым напильником сбоку сделаем пропилы для провода. Это можно сделать острым ножом.

Приворачиваем деревянный квадратик к основанию саморезами. Подберите такие, чтобы они не прошли насквозь.

Приворачиваем патрон с лампой скобой к деревянному квадратику.

Разбираем розетку и выключатель. Приворачиваем саморезами к основанию.

Подключаем провода к патрону.

Для полной надежности все провода пропаяны. То есть: зачищаем, сгибаем колечко, пропаиваем паяльником с припоем и флюсом.

Провод питания фиксируем капроновыми стяжками.

Схема собрана, установка готова к проверке.

Для пробы в розетку вставляем зарядник от сотового телефона. Нажимаем выключатель — лампа не светит. Значит короткого замыкания нет.

Затем берем нагрузку помощнее: блок питания от компьютера. Включаем. Лампа накаливания в начале вспыхивает, а затем гаснет. Это нормально, так как в блоке имеются мощные конденсаторы, которые в начале заражаются.

Имитируем КЗ — вставляем в розетку пинцет. Включаем, лампа светит.

Вот такой замечательный и очень нужный прибор.

Такая установка подходит не только для маломощных приборов, но и для мощных. Конечно стиральная машинка или электрическая плитка не заработают, но по яркости свечения можно понять, что КЗ отсутствует.
Лично я, почти всю свою жизнь пользуюсь подобным девайсом, проверяя на ней все вновь собранные поделки.

Смотрите видео

Выключатель карточный 10А с лампой подсветки 250В Алюминий Schneider Electric Unica Top MGU5.283.30ZD

Schneider Electric Unica Выключатель MGU5.283.30ZD карточный с подсветкой, 10A 230V, цвет Алюминий

• Рекомендовано комплектовать рамками Unica Top и Unica Class
• Без карточки в комплекте!

Карточный выключатель с ориентационной подсветкой предназначен для управления одной группой освещения с помощью магнитной карты размером 54х86х0,85 мм Нагрузка отключается, когда карта вынимается из выключателя.

Схема подключения:

Выключатели и переключатели Unica, преимущества

Технические характеристики

• Тип изделия: выключатель.
• Параметры сети: 230В 50Гц
• Номинальный ток: 10А
• Тип карточки: 54х86х0,85 мм
• Желтая лампа подсветки
• Клеммы: винтовые
• Кабель: гибкий и жесткий, до 2,5мм2
• Защита: IP20

Серия Unica разработана испанскими дизайнерами. Современные электронные функции и большая цветовая палитра рамок серии Unica будут предметом вашей гордости. Многолетний опыт работы, масштабные исследования среди профессионалов – все учтено в каждой детали.

Дополнительные материалы про серию Unica:

Выключатель карточный 10А с лампой подсветки 250В Алюминий Schneider Electric Unica Top
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель карточный 10А с лампой подсветки 250В Алюминий Schneider Electric Unica Top — цена, фото, технические характеристики. Для того, чтобы купить Выключатель карточный 10А с лампой подсветки 250В Алюминий Schneider Electric Unica Top в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель карточный 10А с лампой подсветки 250В Алюминий Schneider Electric Unica Top оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	серебристые
Тип устройства	выключатели/включатели
Кол-во линий	одноклавишный (1 клавишный)
Комплектация	Механизм с клавишами
Подсветка	с подсветкой
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
3. Демонтировать выключатель со стены и отсоединить провода.
4. В зависимости от формы и размеров корпуса определить место установки светодиода.
5. В обозначенном месте просверлить отверстие диаметром 5 мм.
6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
8. При необходимости собранную конструкцию удлинить проводами.
9. С помощью суперклея закрепить светодиод в отверстии.
10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

• в виде неприятного мерцания;
• в виде тусклого свечения светодиодной лампы;
• подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Простой выключатель. Схема подключения — Доктор Лом

В любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри — один провод — это фаза, а второй провод — ноль. По сути эти провода — участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится. Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения. Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению. Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов: Рисунок 1. А — принципиальная схема работы одноклавишного выключателя В — схема подключения проводов в коробке На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов — провода от светильника и провода от выключателя. Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции. В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться — невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши — выключенным. Фотография 1. Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот — так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Чтобы поменять положение клавиши для режимов «вкл-выкл», нужно просто повернуть выключатель в подрозетнике на 180о. Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя. Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну: Рисунок 2. Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так: Рисунок 3. Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой. Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно.

Детали и ремонт ламп | Лампа Доктор: 3-сторонние розетки против 3 клеммных гнезда

Патроны для ламп бывают разных стилей, цветов, отделки, материалов и ароматов. Примечание: не проверяйте вкус розетки, когда лампа подключена к розетке! На самом деле есть из чего выбирать, но знаете ли вы, что есть также разные внутренности розеток? Внутренние части розетки находятся внутри корпуса розетки и поставляются без ключа, с возможностью нажатия, тяги и поворотной ручки. Возможно, самые сложные внутренние части сокетов — это внутренняя часть с 3 выводами и 3 выводами. Напрашивается вопрос ….

В чем разница между 3-контактными и 3-контактными разъемами?

3-контактные розетки

Трехсторонние розетки имеют два контакта внутри розетки и предназначены для сжигания трехфазных ламп. Если вы посмотрите на нижнюю часть трехходовой лампы, на ней есть две точки контакта, которые соответствуют контактам в патроне. Трехходовые лампы имеют две нити внутри стекла. Трехсторонняя розетка позволяет нитям гореть независимо или в тандеме.

Внутренние части трехходового разъема

Трехсторонняя розетка может сжечь стандартную лампочку, но будет происходить дополнительное вращение от включенного к выключенному.3-сторонние розетки — это розетки с поворотной ручкой или цепочкой; они никогда не будут бесключевыми или сквозными. Розетки Mogul также трехсторонние, но для этого требуется лампочка Mogul.

3 клеммных гнезда

3 Терминальные разъемы часто путают с 3-контактными, но работают совершенно по-другому. Они предназначены для работы в дополнительном контуре; в основном используется для другой розетки без ключа. Их обычно можно найти в трехъярусных лампах или в лампах в стиле Gone-With-The_Wind. 3 клеммные колодки имеют только один контакт с лампочкой.

Сравнение 3-контактных и 3-контактных разъемов

3-контактная розетка имеет 3 винта внизу для подключения проводов к различным лампочкам.Винт с широкой головкой соединяет два гладких провода от штепсельной вилки и другой розетки. Латунный винт соединяется с гладким проводом вилки, а черный винт — с гладким проводом, идущим к другому гнезду.

Электромонтаж 3-х клеммной розетки внутри

В отличие от трехпозиционного, трехконтактный может быть розеткой с поворотной ручкой или без ключа с двухконтурным переключателем. Вот несколько примеров ламп, требующих трехконтактной розетки:

Если вы ремонтируете лампу и сталкиваетесь с одним из этих типов розеток, вы только что перешли на следующий уровень ремонта.Поздравляю!

Часто задаваемые вопросы по электрике — Электрик

На этой странице вы найдете ответы на вопросы, наиболее часто задаваемые нашими клиентами. Эти вопросы предназначены для использования в качестве источника информации о вашей электрической системе. Эти вопросы не предназначены для использования в качестве «руководства по поиску и устранению неисправностей» электрических проблем в вашем доме. Если вы получите травму или ваше имущество будет повреждено в результате ваших собственных электромонтажных работ, Root Electric не несет ответственности.Вы всегда должны связываться с лицензированным электриком для выполнения ремонта или модификации вашей электрической системы.

Что такое «короткое замыкание» или «короткое замыкание»?

«Короткое замыкание» и «короткое замыкание» описывают одну и ту же проблему. Короткое замыкание происходит, когда «горячий» провод (провод, по которому проходит электрический ток, чаще всего «черный» провод) входит в контакт либо с заземленным проводом (также называемым нейтралью, чаще всего «белым» проводом), либо с заземление оборудования («голый медный» провод или «зеленый» провод).При коротком замыкании выделяется чрезмерное тепло. Практическим примером управляемого короткого замыкания является искра, генерируемая дуговой сваркой. Точно так же короткое замыкание, которое происходит в вашем доме, приведет к возникновению тепла и искр, если его не остановить. К счастью, автоматические выключатели в вашей электрической панели отключат питание цепи в случае короткого замыкания.

Что такое розетка GFCI?

Розетка GFCI — это розетка, предназначенная для защиты от поражения электрическим током в присутствии влаги.Если ваш дом был построен в 1981 году или позже, есть большая вероятность, что ваша кухня, ванные комнаты, гараж и наружные розетки защищены розетками GFCI. Вы можете определить розетку GFCI по двум кнопкам на ее лицевой стороне. Одна кнопка скажет «тест», другая — «сброс». Кнопка «тест» вызовет срабатывание (или выключение) розетки GFCI, а кнопка «сброса» сбросит (или включит) розетку GFCI, если она сработала. Если розетка не перезагружается при нажатии кнопки «сброс», возможно, возникла проблема.

Розетка в моей ванной не работает, и это не розетка GFCI. Что не так?

розеток GFCI можно подключить последовательно. Например, розетка GFCI в ванной на первом этаже может быть установлена ​​так, чтобы она защищала все ванные комнаты в вашем доме. Эту розетку GFCI также можно найти в вашем подвале, гараже или главной ванной, в зависимости от возраста вашего дома. Если вы заметили, что розетка в одной из ваших ванных комнат не работает, проверьте другие розетки.Если не работает более одной розетки в ванной, скорее всего, в одном из упомянутых выше мест есть GFCI, который контролирует все ванные комнаты. Вы можете перезагрузить розетку GFCI, нажав кнопку «сброс». При нажатии кнопки «сброс» вы должны услышать «щелчок», и питание будет восстановлено. Если вы не слышите «щелчка» и питание не восстанавливается, возможно, проблема в цепи, которая представляет опасность. Проконсультируйтесь с квалифицированным электриком, который сможет оценить проблему.

Холодильник на моей кухне не работает и автоматический выключатель не сработал.Что не так?

Во многих старых домах проводка устроена так, что есть две кухонные цепи общего назначения. Эти цепи питают розетки на кухонных столешницах, холодильнике и микроволновой печи. Если ваш дом был построен после 1981 года, велика вероятность, что на вашей кухне сработала розетка GFCI. Найдите розетку GFCI на своей кухне. Загляните за кастрюлями, сковородками, приборами и картинами, так как розетки иногда закрываются и забываются. Как только вы найдете выход GFCI, нажмите кнопку «сбросить».При нажатии кнопки «сброс» вы должны услышать «щелчок», и питание будет восстановлено. Если вы не слышите «щелчка» и питание не восстанавливается, возможно, проблема в цепи, которая представляет опасность. Если на вашей кухне нет розеток GFCI, возможно, проблема с проводкой. Проконсультируйтесь с квалифицированным электриком, который сможет оценить проблему.

У меня в подвале или гараже есть холодильник, который не работает, или розетка GFCI, которую он иногда подключает к поездкам, что приводит к размораживанию холодильника.Что вызывает эту проблему?

Холодильники охлаждаются компрессором, похожим на тепловой насос или кондиционер. Компрессор приводится в движение электродвигателем. При этом есть две возможности относительно того, почему холодильник теряет мощность: 1) Холодильник начинает перегружать цепь. В зависимости от размера холодильника он может потреблять от 900 до 1500 Вт. Максимально допустимая мощность цепи на 15 ампер составляет 1480 Вт, а максимальная мощность — примерно 1800 Вт.Этот холодильник может перегружать эту цепь, особенно если розетка находится в одной цепи с другими часто используемыми розетками в доме, такими как ванные комнаты или наружные розетки. 2) Электродвигатель может вызвать отключение розетки GFCI. По мере старения холодильников двигатель, приводящий в движение компрессор, изнашивается. По мере износа этого двигателя у него начинают возникать очень незначительные проблемы, которые улавливает GFCI, что приводит к срабатыванию розетки GFCI.

Когда я использую свою микроволновую печь, установленную в шкафу, гаснет свет и / или срабатывает автоматический выключатель.Что вызывает эту проблему?

Микроволны, устанавливаемые в шкаф, потребляют от 1100 до 1800 Вт, в зависимости от модели и характеристик конкретного прибора. Большинство встроенных в шкаф микроволн — это приборы, добавляемые к дому после его постройки. Строители обычно устанавливают вытяжку над духовкой / плитой только для отвода дыма от готовки. Эта вытяжка обычно питается от удобной цепи освещения на 15 А, которая используется совместно с другими осветительными приборами и розетками в вашем доме. Максимально допустимая нагрузка цепи на 15 А составляет 1480 Вт, и автоматический выключатель сработает, когда в цепи будет мощность около 1800 Вт. Если ваша микроволновая печь, установленная в шкафу, потребляет, скажем, 1500 Вт во время приготовления, она уже начинает выходить из строя. Как только освещение кухни и столовой включается, цепь начинает выходить за пределы максимальной мощности 1800 Вт, в результате чего свет гаснет или срабатывает автоматический выключатель. Лучшее решение для микроволновой печи, устанавливаемой в шкаф, — это установка новой выделенной цепи на 20 А и 120 В для этой микроволновой печи. Это решение не только соответствует текущим стандартам кодов, но также позволяет микроволнам работать с достаточной мощностью без отключения цепи.

У меня дома есть светильник, из-за которого постоянно перегорают лампочки. Не вызывает ли это «короткое замыкание» в проводах?

Короткое замыкание не приводит к перегоранию лампочек. Ваши автоматические выключатели защитят вас от коротких замыканий. В случае короткого замыкания сработает автоматический выключатель, тем самым отключив питание цепи. Самая частая причина перегорания лампочек, кроме старости, — это тепло и вибрация. Тепло убьет лампочку, если в ее осветительной арматуре есть закрытая линза, которая не позволяет соответствующему потоку воздуха рассеивать тепло от лампочки.Один из способов снизить смертность ламп в этой ситуации — использовать лампу меньшей мощности. Всегда проверяйте этикетки на осветительной арматуре и не устанавливайте лампочки больше, чем указано на этикетках. Это не только приведет к сгоранию лампочки, но и к повреждению изоляции проводки в приборе, что может привести к возгоранию. Вибрация приводит к перегораниям лампочек, потому что нить накала внутри (толщиной с человеческий волос) трясется до тех пор, пока не порвется. Это тот же принцип, что и когда вы постоянно сгибаете скрепку, заставляя ее ломаться.Светильники, которые находятся рядом с дверями или под зонами движения, такими как ванные комнаты, коридоры или детские спальни, поглощают всю вибрацию от хлопков дверью, шагов, предметов, падающих на пол, или детей, прыгающих и играющих. Один из способов решить эту проблему — перейти на галогенную лампочку. Галогенные лампы размером с кончик пальца и имеют толстые, плотно намотанные нити. («Лампа», которую вы видите с галогенной лампочкой, представляет собой просто отражатель, в котором находится сама лампочка) Галогенные лампочки не только сильнее, чем стандартные лампы накаливания, но и более эффективны.

Другой потенциальной проблемой может быть напряжение в вашем доме. Большинство лампочек, которые вы можете купить в строительном магазине, рассчитаны на работу от 110 или 120 вольт. Во многих домах напряжение достигает 125 вольт. Это более высокое напряжение сократит срок службы ваших лампочек. Решением этой проблемы является покупка лампочек на 130 вольт. Лампочки на 130 вольт можно найти в местном магазине электротоваров или осветительных приборов.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

Я только что купил дом, и мой домашний осмотр показал, что электрическая панель небезопасна.Я должен быть обеспокоен?

В районе Северной Вирджинии есть две марки электрических панелей, которые, как известно, имеют серьезные дефекты: это панели Federal Pacific «Stab-Lok» и электрические панели Zinsco. Электрические панели Federal Pacific известны тем, что имеют автоматические выключатели, которые не срабатывают в случае короткого замыкания. Сами электрические панели также страдают конструктивными недостатками, касающимися шин и того, как автоматические выключатели вставляются в электрическую панель.Самая опасная часть этих электрических панелей заключается в том, что они могут работать без проблем в течение 20 или 30 лет, а затем неожиданно не срабатывают из-за короткого замыкания или перегрузки. Панели Zinsco страдают от аналогичной, но менее серьезной проблемы. Автоматические выключатели в некоторых панелях Zinsco имеют тенденцию перегреваться и плавиться со временем, вызывая выход из строя перегретых автоматических выключателей и других устройств, окружающих их. Представьте, что ваша электрическая панель является основой электрической системы в вашем доме.Все электричество, которое поступает в ваш дом, должно сначала пройти через электрическую панель и каждый автоматический выключатель. Это ваша последняя линия защиты от электрических пожаров. Если у вас есть основания полагать, что ваша электрическая панель небезопасна, обратитесь к сертифицированному электрику. Хотя замена устаревшей электрической панели так же увлекательна, как замена трансмиссии в вашем автомобиле, она также поможет обеспечить годы безопасности в электрической системе вашего дома.

Я заменил лампочки в люминесцентном светильнике, но лампочки все еще не работают или просто мерцают.Я делаю что-то неправильно?

Ответ, возможно. Люминесцентные лампы прикрепляются к светильникам с помощью 4 штырей: по 2 на каждом конце лампы. Если эти штыри не подходят друг к другу идеально, они не будут устанавливаться на осветительный прибор и не будут обеспечивать питание лампочки. Также убедитесь, что ВСЕ лампочки были заменены. Некоторые люминесцентные светильники не включаются, если заменить только одну из перегоревших лампочек. Наконец, возможно, перегорел балласт.Балласт в люминесцентном светильнике — это черный ящик внутри светильника. По сути, это трансформатор, который преобразует напряжение от 120 вольт в напряжение, необходимое для работы люминесцентной лампы. Если балласт плохой, светильник не включится или лампочки будут тускло мигать.

У меня есть портативный генератор, которым я питаю свой скважинный насос, и несколько приборов, когда электричество отключается. Когда генератор работает и подключен к панели генератора, он почти не питает светильники и приборы на 240 вольт, такие как мой скважинный насос, не работают.

Некоторые портативные генераторы более высокого качества имеют переключатель на панели управления, который позволяет пользователю переключаться между настройками 120 и 240 вольт. Убедитесь, что этот тумблер установлен на 240 вольт. Если он не подает 240 вольт на панель генератора, приборы, требующие 240 вольт, не будут работать вообще, а цепи на 120 вольт будут испытывать нагрузку, пытаясь нести нагрузку приборов на 240 вольт (что приведет к включению осветительных приборов и приборов на 120 вольт слабо.

У меня есть портативный генератор, которым я питаю свой скважинный насос, и несколько приборов, когда электричество отключается. Не могу понять, как подключить шнур питания к генератору и к интерфейсной розетке. Что мне не хватает?

Генераторы подключаются к вашему дому с помощью так называемой вилки с поворотным замком. Вместо того, чтобы просто вставлять вилку в розетку, вы вставляете вилку с поворотным замком в розетку, а затем поворачиваете вилку примерно на дюйма по часовой стрелке. Это зафиксирует вилку в розетке, что исключает возможность потери соединения.Один из хороших способов убедиться, что вилка надежно закреплена, — это слегка потянуть за нее после того, как она была установлена ​​в вилку (просто убедитесь, что генератор на этом этапе не работает). Если вилка не входит в розетку или не остается в ней, убедитесь, что вилка правильно совмещена с розеткой. Внимательно осмотрите рисунок штырей на вилке и убедитесь, что они соответствуют рисунку штырей на розетке генератора и интерфейсной розетке.

У меня есть потолочный вентилятор, которым управляет пульт.Когда я нажимаю кнопки на пульте дистанционного управления, ничего не происходит или вентилятор медленно вращается. Что случилось?

Большинство пультов дистанционного управления потолочными вентиляторами продаются на вторичном рынке. Другими словами, потолочный вентилятор не шел в комплекте с пультом. Большинство пультов дистанционного управления устанавливаются на потолочный вентилятор, управляемый с помощью тяговых цепей. Лучше всего включить вентилятор с помощью пульта дистанционного управления. Затем потяните за тяговую цепь, пока не увидите, что вентилятор начинает вращаться с желаемой настройкой «привет».

У меня есть потолочный вентилятор, который управляется настенным выключателем.Когда я включаю вентилятор настенным выключателем, ничего не происходит или вентилятор медленно вращается. Что случилось?

Большинство настенных выключателей для потолочных вентиляторов продаются на вторичном рынке. Другими словами, потолочный вентилятор не поставлялся с настенным переключателем. Большинство настенных выключателей устанавливаются на потолочный вентилятор, управляемый с помощью тяговых цепей. Лучший способ решить эту проблему — включить вентилятор с помощью настенного переключателя. Затем потяните за тяговую цепь, пока не увидите, что вентилятор начинает вращаться с желаемой настройкой «привет».

У меня на заднем дворе есть светочувствительный элемент. Иногда по ночам он остается включенным всю ночь или просто мигает и гаснет. Что здесь происходит?

Большинство людей устанавливают фары с датчиком движения, чтобы освещать домашнее животное на заднем дворе или предотвращать потенциальную кражу со взломом. Если вы получаете слишком много «ложных тревог», читайте дальше.

У светильников с датчиком движения есть шкала чувствительности, расположенная под самим датчиком. Этот циферблат может быть установлен слишком высоко для регулярного движения на заднем дворе.Попробуйте повернуть диск вниз, чтобы уменьшить чувствительность датчика движения. Датчик по-прежнему улавливает движение домашнего животного или злоумышленника, но не срабатывает при ветре дерева или растения.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

У меня во дворе стоит фонарный столб, который не работает даже после того, как я заменил лампочку. Есть короткое замыкание, вызывающее эту проблему?

Короткое замыкание — потенциальная проблема для фонарного столба.В некоторых случаях установщик не защищал должным образом провод фонарного столба, и через некоторое время он был отрезан несведущим садовником. Однако чаще фонарные столбы перестают работать, потому что фотоэлемент умер. Фотоэлемент представляет собой небольшое круглое устройство с красной «волнистой линией» внутри него, которое может включать или выключать световой столб, воспринимая солнечный свет или его отсутствие. Фотоэлемент обычно можно найти сбоку от фонарного столба или в защищенном от атмосферных воздействий ящике в передней части дома. Ремонт фонарного столба обычно так же прост, как замена фотоэлемента.

Диммер в моем доме очень горячий на ощупь. Я должен быть обеспокоен?

Диммер — это не что иное, как небольшой трансформатор, который заставляет лампочки гаснуть, уменьшая приложенное к ним напряжение. По мере того как диммер снижает количество напряжения, подаваемого на лампочки, генерируется избыточное тепло, которое излучается от переключателя через пластину переключателя. Не о чем беспокоиться о тепле, которое вы чувствуете, если только вы не почувствуете запах горящего пластика или не замечаете мерцание света.

У меня дома есть выключатели света, которые, похоже, ничего не делают.

В большинстве случаев коммутатор что-то делает, но это не очевидно. Многие выключатели света, которые, кажется, ничего не контролируют, управляют так называемой «переключаемой розеткой». Коммутируемые розетки — это розетки в комнате вашего дома, которые управляются настенным выключателем. Эти розетки сконструированы таким образом, что торшер можно подключить к розетке и управлять им с помощью настенного выключателя. Большинство новых домов построены с коммутируемыми розетками в качестве источника освещения, потому что их установка для застройщика дешевле, чем фактический потолочный светильник.

У меня дома не работает розетка. Я должен беспокоиться?

Прежде чем волноваться, найдите небольшую настольную лампу и включите ее в розетку, о которой идет речь. Затем найдите в комнате все настенные выключатели и начните их включать. Если вы обнаружите, что настольная лампа включается, когда вы щелкаете настенным выключателем, вы наткнулись на решение. Некоторые розетки в вашем доме управляются настенным выключателем. Это позволяет подключить торшер к стене в качестве источника света.Если вы не можете найти выключатель, который включает розетку, осмотрите комнату и посмотрите, не погасли ли другие розетки или свет. Затем проверьте электрическую панель, чтобы увидеть, не сработали ли какие-либо цепи. Если они есть, сбросьте автоматический выключатель. Если вы не можете найти выключатель света или сработавший автоматический выключатель, а розетка по-прежнему не работает, обязательно вызовите квалифицированного электрика, чтобы оценить проблему.

Я обнаружил сработавший автоматический выключатель в своей электрической панели, но не могу включить его снова.

Здесь есть несколько возможностей.Во-первых, автоматический выключатель просто сработал, и его необходимо сбросить. Чтобы сбросить автоматический выключатель, переключатель должен быть полностью установлен в положение «выключено», пока вы не почувствуете «щелчок»; как только переключатель будет установлен в положение «выключено», установите переключатель обратно в положение «включено». Если он возвращается в положение «включено» без повторного отключения, автоматический выключатель был успешно сброшен. Если автоматический выключатель не возвращается в исходное положение и срабатывает, когда переключатель установлен в положение «включено», это может означать короткое замыкание или перегрузку в этой цепи.Если автоматический выключатель не может быть сброшен, обязательно вызовите квалифицированного электрика, чтобы оценить проблему.

Отзыв клиента

Сегодня Джон и Брайан проделали потрясающую работу с обновлением нашей панели. Они были сделаны так быстро и даже проверили другие комнаты и устранили проблемы, не взимая с нас ни цента больше, чем предполагалось. Спасибо большое! Я абсолютно рекомендую ваши услуги всем, кто в них нуждается.

Райан Смит
Арлингтон, Вирджиния

В моем доме алюминиевый провод.Меня это беспокоит?

Во всех домах, включая новые, есть алюминиевая проволока. Например, служебный кабель, соединяющий основание измерителя с электрической панелью, представляет собой алюминиевый кабель. Некоторые элементы питания для ваших больших приборов, таких как тепловой насос или плита, также могут быть из алюминия. Алюминий, используемый для этих целей, все еще полностью безопасен. Тип алюминиевого провода, получившего плохую репутацию, — это разветвленная алюминиевая проводка. Алюминиевая разветвленная проводка чаще всего встречается в домах, построенных между 1965 и 1973 годами.Ответвительные цепи — это цепи для освещения и настенных розеток. Причина, по которой алюминиевый провод имеет тенденцию показывать больше проблемных участков в ответвленных цепях, заключается в большем количестве стыков в ответвленной цепи. Каждая розетка и каждый настенный выключатель в вашем доме имеют как минимум три стыка: один для заземления, один для нейтрали и один для горячего. Каждый из этих стыков — это место для потенциально слабого соединения. Поскольку алюминий имеет больший коэффициент расширения, чем другие металлы, используемые в электромонтажных устройствах, он имеет тенденцию создавать неплотное соединение в местах сращивания.Эти незакрепленные соединения в конечном итоге начинают искры и выделять тепло, что может привести к пожару, если их не ремонтировать. Если у вас в доме есть алюминиевая проводка любого типа и у вас есть вопросы или опасения, позвоните сертифицированному электрику.

Почему у меня тускнеет свет, когда я включаю пылесос?

Как и ваш холодильник, посудомоечная или стиральная машина, ваш пылесос оснащен электродвигателем. Во время работы электродвигатель потребляет постоянное количество электрического тока (так называемый RLA или «ток рабочей нагрузки»).Однако при запуске электродвигатель потребляет примерно в семь раз больше тока, чем он обычно потребляет при стабильной работе (так называемый LRA или «ток заторможенного ротора»). Возьмем, к примеру, пылесос, который потребляет пять ампер при стабильной работе пылесоса. Когда вы включаете вакуум, этот электродвигатель будет потреблять приблизительно тридцать пять ампер электроэнергии, пока двигатель не достигнет своей рабочей скорости. Это создает огромную нагрузку на цепь, к которой подключен вакуум, в результате чего свет гаснет, пока вакуумный двигатель разгоняется до своей рабочей скорости.Как только рабочая скорость достигается, вакуум потребляет меньше энергии и не приводит к тусклому свету.

Домашний инспектор заметил, что в моем доме есть осветительные приборы с оранжевыми удлинителями и шнурами для ламп. Это безопасно?

Если коротко, то «нет». Оранжевые удлинители предназначены для временной подачи питания в места, где нет постоянного источника питания. Однако они не предназначены для постоянной установки на чердаке вашего дома или за гипсокартоном.

Шнуры для ламп также не подходят для постоянной установки на чердаке вашего дома или за гипсокартоном. Шнуры лампы имеют только два проводника: один горячий и один нейтральный. Электропроводка в вашем доме состоит из двух проводов: одного горячего и одного нейтрального, а также заземляющего провода оборудования. Цепи освещения и розетки в вашем доме также устанавливаются с помощью провода 14 AWG, который рассчитан на одновременное управление несколькими осветительными приборами или приборами. В случае короткого замыкания или перегрузки автоматический выключатель сработает до того, как провод 14 AWG перегреется и может вызвать пожар.Типичный шнур лампы имеет диаметр 16 AWG или 18 AWG (размер меньше провода 14 AWG), который предназначен только для поддержки одного осветительного прибора. При этом шнур лампы, используемый в качестве постоянной проводки, легко может быть перегружен. Если шнур лампы перегружается, вызывая перегрев провода и оплавление изоляции, перегрузки будет недостаточно для отключения автоматического выключателя, что создает серьезную опасность возгорания. Если вы видите оранжевые удлинители или шнуры ламп, используемые в качестве постоянной проводки в вашем доме, обратитесь к лицензированному электрику.

Свет в моем доме иногда немного тускнеет, а затем возвращается в нормальное состояние. Что вызывает это?

Возможно, вы почувствовали «потемнение». Понижение температуры обычно происходит в летние месяцы, когда кондиционеры постоянно работают, чтобы поддерживать прохладу в зданиях и домах. Электросеть перегружается, в результате чего в вашем доме становится меньше электроэнергии. Это может привести к временному приглушению света.

Другая возможность состоит в том, что может быть ненадежное нейтральное соединение линии электропередачи, соединяющей ваш дом или внутри вашей электрической панели.Если вы столкнулись с этой проблемой, сначала сообщите об этом в энергетическую компанию. Если они не могут определить проблему, вызовите квалифицированного электрика для решения проблемы.

Моя электрическая духовка, плита, кондиционер и водонагреватель не работают. Что еще хуже, некоторые лампы в моем доме работают, а некоторые — нет! Что, черт возьми, происходит?

Возможно, вы потеряли фазу. В вашем доме есть три провода, входящие в основание измерителя: два провода под напряжением, каждый на 120 вольт (называемых фазой «A» и фазой «B»), и нейтральный провод.Вашим 120-вольтовым приборам, таким как холодильник и микроволновая печь, освещение и розетки, требуется только одна фаза (фаза «А» или фаза «В») для работы. Однако вашим приборам на 240 вольт, таким как духовка, плита, кондиционер и т. Д., Нужна как фаза «А», так и фаза «В» (две фазы по 120 вольт каждая дают вам 240 вольт). Если одна из фаз выйдет из строя на линии электропередачи, под землей или в вашей электрической панели, ваши 240-вольтовые приборы и любые осветительные приборы или розетки на обрыве фазы не будут работать.Если вы столкнулись с этой проблемой, сначала сообщите об этом в энергетическую компанию. Если они не могут определить проблему, вызовите квалифицированного электрика для решения проблемы.

ЗАПРОСИТЕ БЕСПЛАТНУЮ ЦЕНУ

Удовлетворение / безопасность на первом месте с 1986 года

Как починить лампу, у которой перегорел предохранитель | Руководства по дому

Настольная лампа, торшер или любая другая лампа, которая перегорает предохранитель или размыкает автоматический выключатель, имеет короткое замыкание в проводке. Короткое замыкание происходит в любое время, когда горячий провод цепи входит в прямой контакт с нейтралью или заземленным проводом цепи.Ремонт такой лампы становится простым делом после точного определения места короткого замыкания. В большинстве случаев короткое замыкание возникает в литой вилке, где провод лампы входит в лампу, или внутри самого провода, если он подвергся неправильному обращению.

Вынуть лампу из розетки, снять абажур, опору абажура и лампочку.

Установите функциональный переключатель на цифровом мультиметре в положение непрерывности и прикоснитесь тестовыми щупами к двум контактам на вилке кабеля лампы. Измеритель издаст непрерывный звуковой сигнал, а на жидкокристаллическом дисплее (ЖКД) отобразится «0.000 », что указывает на наличие короткого замыкания в проводке лампы. Некоторые измерители могут отображать невероятно низкое число, например 0,007 вместо 0,000, потому что измеритель считывает сопротивление собственного внутреннего предохранителя.

Возьмитесь за латунный кожух патрона и вытащите его из латунного основания. Отсоедините латунный корпус и волоконный изолятор от патрона лампы.

Ослабьте винты клемм, окрашенные в латунь и посеребренный цвет. Вытащите провода из-под винтов. Проверьте патрон, прикоснувшись к измерительные щупы измерителя к винтам клемм, чтобы проверить, не является ли это причиной короткого замыкания.Замените розетку, если вы получите 0,000 или другое номинальное значение. Если глюкометр показывает «O.L.» на его LCD розетка в порядке. Замыкание теперь происходит либо в самом проводе лампы, либо в литой вилке.

Отрежьте провод шнура лампы примерно на ½ дюйма от корпуса формованной вилки. Отделите две стороны провода лампы канцелярским ножом. Сделайте это расстояние 1 ½ дюйма в длину.

Коснитесь щупами измерительного прибора оголенных концов, которые вы вынули из патрона лампы. Если глюкометр начинает непрерывно подавать звуковой сигнал и на ЖК-дисплее отображается 0.000, короткое замыкание в проводе и его необходимо заменить. Провод в порядке, если счетчик показывает «O. L.» В этом случае проблема в литой заглушке, и вам необходимо установить новую заглушку.

Замените старую проволоку, сняв войлочную прокладку с основания, чтобы обнажить трубку для проволоки. Вытащите старый провод сверху. Проденьте новую проволоку в основание и через трубку для проволоки, пока она не выйдет на 2 дюйма из латунного основания.

Отсоедините шнур лампы от гнезда.Удалите ¾ дюйма изоляции с проводов и соедините ребристую сторону с серебряным винтом, а другую — с латунным винтом. Оберните провода под винтами по часовой стрелке и затяните на них винты.

Присоедините новую вилку к новому шнуру или новую вилку к старому аналогичным образом. Приклейте войлочную подушку обратно на место.

Снова соберите патрон лампы, опору абажура и абажур. Установите лампочку и включите лампу.

Ссылки

Ресурсы

Writer Bio

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как отремонтировать выключатель настольной лампы | Руководства по дому

Выключатели настольных ламп обычно бывают трех различных типов.Один из них — выключатель лампы в стиле ретро или под старину, который можно снять с помощью небольших винтов; другие типы включают в себя современный герметичный выключатель, помещенный в пластиковый корпус, который не разбирается, и выключатели на стержнях розеток, которые являются общими для большинства настольных ламп. Выключатели цоколя лампы, поворотные или кнопочные, отличаются от выключателей с розеткой обычных ламп и ремонтируются иначе. Хотя старинные базовые типы и выключатели на стержнях розеток имеют больше возможностей для ремонта в случае неисправности, современные герметичные выключатели ламп иногда можно отремонтировать, не открывая корпус.

Ремонт выключателя настольной лампы основания

Выньте вилку лампы из розетки.

Отвинтите стопорную гайку на переключателе. В большинстве случаев они откручиваются большим и указательным пальцами, но в некоторых случаях могут потребоваться небольшие плоскогубцы, чтобы сильнее надавить на гайку.

Удалите всю подкладку с основания лампы. В большинстве случаев подложку можно отклеить и снова приклеить. Вы также можете использовать универсальный нож, чтобы разрезать подложку, чтобы добраться до переключателя.

Распылите аэрозоль для электрического контакта на цилиндр поворотного или кнопочного переключателя. Используйте прилагаемую соломинку, которая прикрепляется непосредственно к распылительному колпачку. Проведите соломинку вдоль переключателя. Там, где переключатель пересекает корпус, будет небольшое отверстие. Распылите полсекунды с обеих сторон переключателя на этом перекрестке. Спрей проникнет внутрь корпуса. Быстро поверните поворотный переключатель примерно на 10 оборотов или, наоборот, быстро нажмите на кнопочный переключатель вверх и вниз, сделав 10 нажатий. Это очистит контакты. Проверьте выключатель, вставив лампочку в розетку, вставив лампу и включив и выключив выключатель. Если это выключатель в пластиковом корпусе и он не работает после этой обработки, его необходимо выбросить и установить новый выключатель. Если это ретро-переключатель, который можно разобрать, переходите к следующему шагу.

Отключите лампу и снимите винты, которые скрепляют корпус. Осторожно снимите верхнюю часть корпуса. Как на кнопочном, так и на поворотном переключателе будут два медных контактных пальца, которые прикреплены к бокам и выступают к центру.В центре будет небольшое круглое колесо с покрытыми медью кулачками. При каждом нажатии или вращении один из кулачков на колесе входит в контакт с одним из пальцев, прикрепленных к боковой стороне переключателя. Поверните колесо и убедитесь, что кулачок касается каждого пальца по очереди. Если палец не касается, слегка согните его наружу, чтобы он касался кулачка при нажатии переключателя.

Смажьте весь механизм силиконовой консистентной смазкой, если переключатель поворачивается сильно. При снятой крышке нанесите одну или две капли смазки на поворотный кулачок.Поверните кулачок несколько раз, чтобы нанести смазку. Во многих случаях, особенно на старинных переключателях, оригинальная смазка высыхает, и переключатель становится трудно или почти невозможно повернуть. Добавляя смазку, вы смазываете кулачок, чтобы он свободно вращался и соприкасался с медными пальцами.

Замените винты, когда ремонт будет завершен, верните переключатель в положение в основании лампы. и затяните стопорную гайку.

Ремонт штокового выключателя

Выньте вилку лампы из розетки.

Выкрутить лампочку, если она на месте.

Посмотрите в розетку. Внизу будет небольшой круглый электрод, который контактирует с нижним ниппелем лампы. В некоторых случаях электрод вдвигается настолько, что он больше не контактирует с лампочкой, и лампочка не загорается. Осторожно вставьте отвертку в гнездо и слегка подденьте электрод. Замените лампочку, включите лампу и проверьте выключатель. Если лампочка не загорается, переходите к следующему шагу.

Отключите лампу и снимите лампу.Рядом с переключателем на лицевой стороне крышки гнезда будет небольшое углубление с надписью «Нажмите здесь». Это защелка на крышке гнезда, при нажатии на которую с помощью небольшой отвертки крышка может быть поднята, чтобы открыть внутреннее гнездо, где находятся провода. Нажмите на углубление и потяните крышку гнезда вверх и в сторону.

Проверить проводку. Убедитесь, что винты, которыми крепятся провода, намотанные на стойки, надежно затянуты. Если провод сломан или изношен, его необходимо отрезать и зачистить кусачком и устройством для зачистки проводов.Зачистите изоляцию на проводе примерно на 1/2 дюйма, чтобы обнажить оголенный провод.

Оберните проволоку вокруг стойки и плотно затяните ее с помощью отвертки. Установите на место крышку гнезда, надавив на нее до упора. Проверьте лампочку в патроне, сначала ввернув лампу, а затем снова вставив лампу. Если в этот момент лампа не загорается, патрон необходимо заменить.

Справочные материалы

Советы

• Когда нижняя крышка старой лампы снята и переключатель явно сломан, он не подлежит ремонту и его необходимо заменить.
• Нанесите небольшое количество силиконового спрея на резьбу лампы перед тем, как ввинтить ее в патрон. Когда придет время заменить лампочку, ее легко открутить, и вам больше не придется беспокоиться о том, что стеклянная лампочка снова сломается в патроне.

Писатель Биография

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью.Ялановский также ведет колонку раз в два месяца, в которой дает советы по благоустройству дома.

Как заменить выключатель лампы (с изображениями)

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния. В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, а мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда.Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей по всему миру. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту. Команда управления контентом wikiHow тщательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества.Эта статья была просмотрена 60 721 раз (а).

Соавторы: 2

Информация обновлена: 29 марта 2019 г.

Просмотры: 60,721

Сводка статьи X

Чтобы заменить выключатель лампы, отключите лампу от сети и снимите лампочку и абажур. Сожмите корпус гнезда, чтобы снять его с цоколя лампы, затем перережьте провода, прикрепленные к старому переключателю. Осторожно снимите с проводов примерно 1/2 дюйма изоляции, затем снова подсоедините провода к новому переключателю.Вставьте новый корпус патрона в лампу и защелкните его. Подключите лампу, и все готово! Если вы хотите узнать, как заменить сетевой выключатель, продолжайте читать!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 60 721 раз. Индикаторы

перестали работать — Устранение неполадок и устранение проблемы

Мы все считаем само собой разумеющимся, насколько удобным может быть то, что мы можем включать и выключать свет в любое время, когда нам это нужно.Но что происходит, когда ваши фары перестают работать, а вы не можете понять почему? Это была лампочка? Что-то упало внутри выключателя света? У нас есть мыши, которые едят провода?

Будем надеяться, что у вас не мышь, которая ест ваши провода, иначе у вас совсем другая проблема. В большинстве случаев проблему можно решить самостоятельно, не вызывая электрика.

Скорее всего, ваши фары перестали работать по одной из четырех основных причин:

1. Светильник отключен от сети.
2. Перегорели лампочки.
3. Сработал автоматический выключатель или GFI.
4. Язычок патрона сплющен, и он не контактирует с лампочкой.

Некоторые другие распространенные причины могут включать:

• Перестал работать выключатель света.
• Светильник перестал работать.
• Провода подключены неправильно.
• Требуется замена балласта.

Безопасность прежде всего

Прежде чем пытаться устранить какие-либо проблемы с выключателем света или розетками, не забудьте сначала выключить выключатель , чтобы избежать поражения электрическим током или ожогов.Полезный инструмент для инвестиций — тестер напряжения; они недорогие и предупредят вас, если в выключателе света или электрических розетках все еще есть напряжение. Также разумно работать в резиновых перчатках и следить за тем, чтобы не стоять рядом с мокрой поверхностью. Однако помните, что всегда гораздо разумнее проконсультироваться со специалистом, чем пытаться устранить электрические проблемы самостоятельно.

Почему перегорают лампочки

Со временем постоянные выбросы электричества через лампочку изнашивают нити внутри.В конце концов, со временем нити станут более тонкими и хрупкими до тех пор, пока единичный всплеск электричества не заставит нити сломаться, сгореть или полностью расплавиться. Вот почему ваша лампочка внезапно погаснет или издаст хлопок сразу после включения выключателя.

Если это произойдет, замена самой лампочки, вероятно, единственное решение, которое необходимо. Однако, если ваша лампочка мигает, возможно, лампочка в порядке, и вам может потребоваться только затянуть ее в гнезде, чтобы она оставалась включенной.

Почему выключатель света внезапно перестает работать? Выключатели

со временем могут выйти из строя, и когда это произойдет, самым простым решением будет их замена, поскольку они недороги. Но прежде чем заменять переключатель, вы должны знать, что есть и другие причины, по которым он мог перестать работать.

Нет питания

Переключатель света может потерять питание, если сработал автоматический выключатель, что предотвратит подачу электричества на переключатель.Автоматические выключатели сработают как автоматический ответ на нагрев проводов. Если снова включить питание безопасно, можно сбросить прерыватель или нажать кнопку сброса на гнездах прерывателя замыкания на землю (GFI).

Короткие замыкания

Типичная причина, по которой выключатель света перестает работать, заключается, например, в том, что когда «горячий» провод входит в контакт с «нейтральным проводом», через цепь протекает большой ток, который вызывает короткое замыкание выключателя и отключиться до того, как может случиться что-то плохое.

Короткие замыкания опасны, потому что могут вызвать пожар.

Свободные провода

Иногда со временем провода в клеммах начинают ослабевать. Ослабленные провода могут привести к мерцанию лампочек при включении переключателя или к тому, что переключатель вообще не будет работать. Выключив прерыватель, вы можете подойти к коробке прерывателя, снять опорную пластину и затянуть провода в их клеммах.

Если провода не слишком ослаблены, вы можете отсоединить их от переключателя, скрутить их вместе плоскогубцами и использовать тестер напряжения, чтобы проверить, идет ли питание по проводам или нет.Если да, то проблема скорее всего не в проводах, а в самом переключателе. В этом случае вам придется заменить весь выключатель света.

Перегрузка цепи

Если у вас старый выключатель света или вы обычно оставляете включенным все освещение в вашем доме, вы можете подвергнуться риску перегрузки цепи, потребляя больше электроэнергии, чем может обеспечить ваш автоматический выключатель. Перегрузка цепи может привести к короткому замыканию и перегоранию предохранителей из-за чрезмерного количества тепла, которое создается всей мощностью одновременно.

Замыкания на землю

Как и при коротком замыкании, замыкание на землю возникает, когда горячий провод касается заземляющего провода и перегорает предохранитель заземления. Замыкание на землю может вызвать необычный запах или подгоревшую розетку. Если вы не электрик, эту проблему должен устранить профессионал, а не вмешиваться в нее самостоятельно.

Выходят ли из строя розетки?

Световые розетки могут выйти из строя. Одна из наиболее распространенных причин — это когда лампочка закручивается и затягивается слишком сильно, в результате чего контакт сжимается и сплющивается.Если лампочка больше не может подключаться к контакту, свет не может получить питание.

Сплющенный язычок гнезда или повреждение гнезда также может произойти, если вы по незнанию использовали не тот тип лампочки для рассматриваемого гнезда. Эту вкладку можно снова поднять, но перед тем, как прикасаться к ней, убедитесь, что питание отключено.

Цвет гнезда также может измениться, что указывает на проблему. Обесцвечивание может быть вызвано ожогом из-за неисправной проводки за патроном, но это также может быть вызвано накоплением ржавчины со временем, которая не позволяет лампе соединиться с выступом в патроне.

Что может привести к тому, что светильник перестанет работать?

Ниже приведены некоторые распространенные причины, по которым светильник перестает работать.

Сгоревшая лампа или патрон

Как упоминалось ранее, лампочки и розетки могут выйти из строя. Проблема с тем, что ваш осветительный прибор не работает, может быть такой же простой, как перегоревшая лампочка или грязная / сплющенная розетка. Для устранения проблемы может потребоваться замена лампы или патрона.

Неисправность проводки

Как и в случае с выключателем света, проводка в осветительной арматуре может испытывать короткое замыкание, перегрузку цепи или замыкание на землю, если проводка неправильно подключена к свету, если она ослаблена или если она неправильно защищена. Провода также могут касаться металлических частей светильника и перенаправлять электричество прочь от лампочки. Плохая проводка в осветительной арматуре может быть потенциальной опасностью пожара или причиной поражения электрическим током, поэтому либо вызовите специалиста, чтобы отремонтировать проводку, либо вообще купите новый светильник.

Проблемы с розеткой

Если ваш светильник подключается к розетке через вилку, проблема может заключаться в розетке, а не в светильнике. В розетке могут быть проблемы с электропроводкой, перечисленные выше, или цепь может сработать из-за того, что розетка находится в местах с повышенной влажностью, например в ванной или на стене кухонной стойки.

Эти схемы могут быть сброшены при подключении к розетке GFI, но если свет в вашем приборе не включается при подключении к розетке, это, скорее всего, проблема с лампочкой, розеткой или проводкой в стены.

Как узнать, исправна ли моя розетка?

Если вы поменяли лампочку и исключили, что она не плохая, и не сработал автоматический выключатель, возможно, виновата неисправность розетки. Вот несколько простых советов, которым вы можете следовать, чтобы проверить розетку.

Проверка целостности

Проверка целостности цепи — это базовая проверка, которую вы можете выполнить при поиске и устранении неисправностей любого осветительного прибора, и она поможет определить, исправна или неисправна электрическая цепь, непрерывна или оборвана.Во-первых, вы хотите проверить, есть ли напряжение на розетке освещения. Для этого вы можете использовать цифровой мультиметр или бесконтактный тестер напряжения для проверки переменного напряжения. Бесконтактный тестер напряжения рекомендуется для домовладельцев, так как он не требует касания щупом проводов под напряжением, по которым проходит ток. Вместо этого все, что вам нужно сделать, это поднести бесконтактный тестер напряжения к осветительной арматуре с включенным светом.

Устранение неисправностей светильников накаливания

Сначала отключите автоматический выключатель на сервисной панели, чтобы на осветительную арматуру не поступало питание.Затем осторожно извлеките осветительный прибор из розетки и еще раз проверьте цепь с помощью тестера напряжения, чтобы убедиться, что вы отключили правильный автоматический выключатель (видео ниже показывает, как это проверить).

Вот короткое видео, показывающее, как проверить отсутствие питания:

После того, как вы убедились, что на прибор не подается питание, вы можете отсоединить провода прибора, чтобы затем проверить целостность цепи.Используйте цифровой мультиметр, настроенный на функцию измерения сопротивления (Ω), проверьте белый провод крепления на целостность, поместив щуп на оголенный металл на белый провод, а другой щуп на металлический корпус внутри гнезда для осветительного прибора. Проверьте несколько точек по всему металлическому корпусу. Если есть непрерывность, мультиметр отобразит на экране «0,000». Если розетка неисправна, на экране мультиметра будет отображаться «O.L.»

Затем проверьте целостность цепи между черным проводом крепления и латунной частью в нижней части патрона лампы.Опять же, на экране мультиметра будет отображаться «0,000», если все в порядке, и «O.L.» если плохо. Если во время тестов вы получите неверные показания, вы знаете, что проблема с розеткой для освещения, и ее необходимо заменить.

Если проверка целостности цепи показывает, что розетка в порядке, но свет по-прежнему не работает с новой лампочкой, то, скорее всего, происходит то, что латунный контакт в нижней части разъема лампы сплющился, и свет лампа не может соприкасаться с ним.При выключенном автоматическом выключателе латунную пластину необходимо оторвать от основания розетки.

Как починить розетку?

Иногда розетка может выйти из строя, и вместо замены всего светильника вы можете заменить ее. Это честная и простая работа, но перед тем, как вы попытаетесь ее заменить, вам нужно отключить автоматический выключатель на сервисной панели. Всегда целесообразно перепроверить с помощью цифрового мультиметра или бесконтактного тестера напряжения, чтобы убедиться, что вы полностью отключили питание, прежде чем приближаться к какой-либо проводке.

Вот очень полезное видео, которое поможет объяснить, как заменить розетку.

Каковы признаки неисправного балласта?

Когда люди видят мерцание люминесцентной лампы, их первая мысль обычно заключается в том, что лампочку скоро нужно будет заменить; однако это может быть вовсе не плохая лампочка, а скорее всего, необходимо отремонтировать или заменить балласт на светильнике.

Ниже приведены некоторые общие признаки того, что балласт на вашем приборе работает неправильно.

Мерцание

Стробирующий или мерцающий свет — наиболее очевидный признак плохого балласта. Это может означать неисправную лампочку, но если вы только что заменили лампочку или трубку, а она все еще мигает, проблема, скорее всего, в плохом балласте.

Жужжание / гудение

Если вы слышите какие-либо гудящие или гудящие звуки, исходящие от прибора, это означает, что балласт вот-вот отключится. Если вы заметите какие-либо звуки, это хорошее время, чтобы проверить балласт и произвести необходимый ремонт.

Различные уровни света Лампочки

могут менять цвет на протяжении всего срока службы, особенно в лампах, но если вы замечаете темные участки или общее непостоянное освещение, это может быть признаком плохого балласта.

Задержка пуска

Медленный свет — еще один частый признак плохого балласта. Следите за огнями и посмотрите, не потребуется ли им больше времени, чем обычно, для достижения полной яркости.

Низкая мощность освещения

Наконец, слабое освещение или более тусклое по сравнению с обычным освещением является признаком плохого балласта.Это также может означать, что лампа достигла своего срока службы, но перед заменой важно проверить балласт.

Некоторые менее распространенные причины:

• Ожог отметки на кожухе
• кожухи опухшие
• Протекающие масло (это касается магнитного балласта)

Что вызывает плохой балласт? Балласты

обычно служат около 20 лет при надлежащих условиях. Знание причин выхода из строя балласта важно для поддержания осветительных приборов в исправном рабочем состоянии, чтобы максимально продлить срок службы балласта.

Наиболее частая причина выхода балласта из строя — нагревание и влажность. Резкие перепады температуры могут повлиять на балласт, будь то слишком жарко или слишком холодно. Однако тепло и конденсация (высокая влажность) вызовут коррозию, которая может повредить балласт.

Хорошая новость в том, что некоторые светильники имеют рейтинг UL, который лучше подходит для влажных / влажных помещений. При размещении светильника обратите внимание на место его установки и убедитесь, что он может выдерживать перепады температуры, а также высокий уровень влажности.

Ремонт сломанного балласта обычно выполняется быстро и легко, если вам удобно работать с осветительными приборами. Вся процедура займет у вас около 10 минут. В Интернете есть несколько видеороликов и учебных пособий, которые легко проведут вас через этот процесс. Если вы не уверены или вас не устраивает ремонт, обязательно обратитесь за помощью к профессионалу.

Мерцающие огни? Отметьте этих распространенных виновников

Ry Crist / CNET

Если огни в вашем доме мерцают и это не искусственное пламя или огни рождественской елки, вы, вероятно, расстроены и немного нервничаете.

Хотя некоторые причины мерцания легко исправить, есть более серьезные проблемы, которые всегда следует исключать. Определите причину, по которой ваши огни не работают должным образом, и вы быстро вернетесь к полной яркости.

Получите больше от своих технологий

Изучите умные гаджеты и советы и рекомендации в Интернете с помощью информационного бюллетеня CNET How To.

Подробнее: Лучшие дешевые умные светодиодные лампы на 2021 год: имеет ли значение, какую лампу вы покупаете?

Сначала попробуйте простые решения.

Прежде чем вы поднимете трубку, чтобы вызвать электрика, может быть простая причина, вызвавшая ваше освещение.Эти настройки могут быстро и легко решить вашу проблему мерцания.

Затяните ослабленные лампы

Это может показаться очевидным решением, но не всегда первое, что приходит в голову. Если ваши лампочки мигают, выключите питание и, используя перчатку, чтобы защитить руку от тепла, затяните лампочку покрепче.

Ослабленные лампочки означают, что патрон не контактирует с лампочкой должным образом, что может вызвать периодическое мерцание. Даже встраиваемые светильники могут ослабнуть, поэтому сначала проверьте эти соединения.

Замена переключателей может решить распространенные проблемы с мерцанием.

Тайлер Лизенби / CNET

Обновите старые или несовместимые выключатели

Если источником проблемы не является сама лампа, обратите внимание на настенный выключатель. Старый диммер, предназначенный для работы с лампами накаливания, не будет работать со светодиодами.

Если лампочки, подключенные к диммеру, мигают, вероятно, причина в этом.Неплотная или плохая проводка за переключателем также может вызвать мерцание.

Проверьте характеристики ваших ламп и диммеров, чтобы убедиться, что они совместимы. Несоответствие здесь может привести к распространенным проблемам с приборами, таким как жужжание или мерцание.

Попробуйте установить новый диммер, такой как Lutron Caseta, обязательно отключив питание от автоматического выключателя перед выполнением любых электромонтажных работ.

Сделайте умный выключатель лампы

Умные лампы, подобные этой от Sylvania, могут упростить освещение вашего дома и помочь вам отказаться от сложных диммеров.

Крис Монро / CNET

Если мерцание происходит при использовании диммерного переключателя и замена переключателя не решает проблему, подумайте о переходе на интеллектуальные лампы, которым не нужен физический диммер.

Регулировка яркости через лампу более надежна и часто решает проблемы с регулированием яркости, вызванные старомодными переключателями яркости или устаревшей проводкой.

Подробнее: Хотите умный дом? Начните с освещения

Более серьезные проблемы

Если описанные выше простые исправления не решают ваших проблем с освещением, возможно, у вас возникла проблема в масштабах всего дома или проблема, требующая внимания сертифицированного электрика.

Подобные проблемы могут не только повредить ваше освещение или бытовую технику, но и поставить ваш дом под угрозу электрического возгорания. Не стесняйтесь обращаться к профессионалу, если возникает вопрос о подключении.

Проверить текущий

Перегрузка цепей может поставить под угрозу электрическую систему вашего дома. Крупные бытовые приборы и блоки HVAC могут вызывать мерцание света при включении, потому что они потребляют большой ток из цепи.

Это может указывать на неадекватную проводку к прибору или автоматический выключатель, который не совсем исправен.Обратитесь к профессионалу, чтобы убедиться, что ваш автоматический выключатель способен безопасно питать все в вашем доме.

Отключите питание любого переключателя или приспособления на автоматическом выключателе перед началом любых электромонтажных работ.

CNET

Если вы пытаетесь определить, какое устройство вызывает мерцание, начните с включения каждой нагрузки на автоматический выключатель. В этом случае также может возникнуть жужжание, поэтому слушайте каждую цепь, когда она включена.

Перегрузка автоматического выключателя опасна и может не только повредить свет, но и повредить бытовую технику.

Остерегайтесь слабой проводки

Если что-то подключено неправильно или если проводка в вашем доме очень старая, вы можете заметить мерцание света.

Плохая проводка — одна из основных причин пожаров в доме, и вы определенно не должны игнорировать ее. Если вы пробовали несколько других методов устранения мерцания, но проблема все еще возникает, попросите электрика проверить вашу проводку.

В большинстве случаев мерцание вызвано старым, неисправным или несовместимым настенным выключателем или плохо закрепленными или некачественными лампами. Есть большая вероятность, что ваши проблемы с освещением действительно можно быстро исправить, например, заменить диммер или лампочку.

Однако, если вы слишком далеко зашли в проблему с электропроводкой или автоматическим выключателем, всегда лучше узнать мнение специалиста о протекании электричества в вашем доме.
