Рис. 2. Схема подключения с коробкой

Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

• выбирается место для распределительной коробки и осуществляется ее монтаж;
• на следующем этапе устанавливается подразетник;
• далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

• в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

• провода подводятся к первому источнику освещения, далее ко второму;
• согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

Схема правильного подключения проходного выключателя с 3х мест. Где используется система трех выключателей?

Что такое проходной выключатель? Это устройство, которое имеет три контакта. При нажатии на клавишу переключает один из контактов на схемах подключения проходных выключателей с 3х мест на две лампы первого номера между двумя другими контактами. При этом учитывается их расположение. Нажали клавишу вверх, и первый контакт замкнулся с контактом под вторым номером. При нажатии вниз первого номера, он взаимодействует третьим.

Рассмотрим схему для подключения проходного выключателя с 3х мест. В ней применяется перекрестный выключатель или переключатель. Его название говорит само за себя. Здесь выполняются соединения крест на крест. Фото схемы подключения проходного выключателя с 3х мест можно найти без особого труда.

Контакты должны взаимодействовать напрямую. При нажатии клавиши они будут переключены в перекрестном направлении. Схема подключения проходного выключателя с 3х мест проста в использовании. Более подробная информация представлена ниже.

Описание работы системы

Функционирование схем по подключению проходного выключателя с 3х мест происходит следующим образом. Синий провод с нулевым значением, который находится в электрощите, подключают к той части цоколя, где в электросветильнике расположена резьба.

Кабель для заземления, имеющий желтый с зеленым оттенок и располагается также в электрическом щите, подсоединяют к корпусу светильника.Красный провод с фазовым значением необходимо соединить с центральным цокольным контактом светильника через три выключателя. Следуем далее указаниям схемы подключения проходного выключателя с 3х мест из 2 ламп.

Эти составляющие системы осветления осуществляют управление над процессом подключения провода фазы к светильнику. Присоединяем элементы – происходит включение, отключаем – гаснет. Схему подключения проходного выключателя с 3х мест можно успешно создать своими руками. Для этого внимательно изучите изображение и следуйте схематической инструкции. Точно соблюдайте соединение проводов по цвету.

Пример использования

В помещении длинного изогнутого коридора может быть установлена такая система выключателей:

1. На входе с улицы.
2. Перед кухней.
3. Возле комнаты.

При выходе из комнаты после нажатия клавиши №2 свет загорается в коридоре. По пути к выходу выключаем лампы при помощи клавиши №1. Когда другой человек выйдет из кухни и захочет включить свет в коридоре, нажав на перекрестный выключатель, после прохождения по всей длине помещения он сможет снова выключить свет клавишей №2.

Особенности системы

Примечательно, что у данной схемы нет фиксированного положения выключателей «включено» или «выключено». Это основная особенность такого выключателя.

Все зависит от того, как расположены клавиши относительно друг друга. Такая модель не всегда удобна, к ней надо привыкнуть.

Вторая особенность схемы состоит в свойстве протекания через неё тока нагрузки. Это требует соответствия сечения провода уровню мощности светильника, который подключают.

Практическое применение схемы

Прежде всего, определимся с функциями проводов из электрощита в зависимости от их цвета:

• Синий – «нулевой».
• Желто – зеленый – «заземление».
• Красный – «фазный».

Заведите все три провода внутрь ответвительной коробки. Присоедините к ним двужильные провода светильника и трехжильные подрозетника. Это место установки первого проходного выключателя. Если нет кабеля с двумя жилами, можно использовать с тремя. Тогда одна из них будет не задействована.

В коробке синий провод соединяем с таким же проводом в светильнике. Так же поступаем с проводами «земля» и «фаза».

В подрозетник №1 заведите трехжильный кабель от №2. Это прямое соединение между собой без применения ответвительной коробки.

В этом же подрозетнике провод «фаза» подключите к первой клемме в проходном выключателе. «Земля» и «ноль» фиксируются соответственно на клеммах второго проходного выключателя.

Аналогично происходит соединение в третьем подрозетнике.

На схеме цвет проводов точно соответствует данному описанию и обозначениям на выключателях.

К красному проводу подключили контакт №1 второго проходного выключателя. Подача фазы будет происходить прямо к центральным цокольным контактам светильника. Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь.

В первой точке красный кабель от второй точки соедините с «нулём», находящимся в ответвительной коробке. Тоже заизолируйте и оставьте на месте.

«Ноль» из первого подрозетника соедините в ответвительной коробке с «фазой», которая идет к светильнику. Это прохождение от первого контакта до третьей точки в проходном выключателе к центральному контакту цоколя светильника.

Возможности применения подобных схем

Могут быть созданы схемы на 4, 5 и более мест, также двухклавишные проходные выключатели, что дает возможность управлять двумя светильниками сразу, из нескольких мест. При желании можно спланировать централизованный способ управления над осветительными функциями. Это позволит при выходе из дома выключить лампы во всех комнатах сразу, нажав на одну клавишу.

Создание сложной системы из множества светильников с возможностью их выключения из разных комнат – реальное использование полученных в этой статье знаний.

При правильном применении схемы подключения проходного выключателя с 3х мест «Легрант» можно построить ту, которая необходима именно вам.

Обзор розеток «Легрант», «Лезарт» и «Шнайдер»

От качества розеток зависит не только удобство применения, но и безопасность жилья.

«Легрант»

Одной из самых распространенных разновидностей этого устройства является «Легрант Валена». Она популярна благодаря высокому уровню качества и удобству установки. У розетки достаточно жесткий механизм, что обеспечивает простоту монтажа. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Это очень удобно. Выключатели этого бренда с самозажимными контактами отличаются некоторой жесткостью. Привлекательно выглядят на стенах.

Стыковка выполняется недостаточно удобно, не предусмотрено сцепление между собой.

«Шнайдер»

«Шнайдер Электрик Уника» может быть с двойной или одинарной рамками. Это качественные механизмы, ни в чем не уступающие первому образцу. Изделия полностью разборные. Кнопки более мягко поддаются нажиму. Пластик немного уступает в качестве «Леграну».

Розетки и выключатели «Шнайдер» оснащены элементами для сцепления между собой. Это позволяет лучше выравнивать несколько розеток или выключателей рядом.

Подсветка выключателей не слишком надежна. Отзывы пользователей свидетельствуют, что она часто выгорает.

«Шнайдер Электрик Глосса» – более бюджетный вариант такой продукции с механизмом достойного качества. Если необходимо заменить все розетки и выключатели в квартире, можно доверить миссию этой модели.

«Лезарт»

«Лезарт» – еще одна марка розеток и выключателей, достойная внимания. Продукция от производителя из Турции.

Оснащена пластиковой накладкой контактной группы, пожильным вводом подпружиненными монтажными лапками, термостойким пластиком.

Отсутствует подпружинивающая скоба контактной группы, что видно после снятие верхней части пластика.

Включается достаточно легко. Схема подключения проходного выключателя с 3х мест «Лезарт» станет удачным выбором для организации освещения в доме.

Каковы возможности для использования система трех выключателей

Применение проходных выключателей необходимо при выполнении ремонтных работ и в процессе замены электрической проводки. Их использование позволяет руководить процессом освещения без необходимости возвращаться в другую комнату. В комбинации с разновидностями устройств перекрестного типа, появляется возможность для управления системой освещения из соседних помещений.

Схема подключения проходного выключателя с 3х мест Legrand успешно применяется в частных домах. Функция изделия проходного типа заключается в управлении подключением фазы к центральному контакту патрона.

Применение такой схемы особенно удачно в длинном изогнутом коридоре. Вместо одного светильника можно установить несколько, разместить их по потолку, а выключатели расположить там, где это удобно хозяевам.

Заходите в помещение и включаете свет. Снимаете обувь, проходите в комнату и выключаете лампы. Схема подключения проходного выключателя с 3х мест «Шнайдер» поможет реализовать описанные возможности.

Таким образом можно осуществить включение и выключение света из нескольких мест, что иногда просто необходимо.

Подведем итоги

Знание особенностей применения схемы их 3х выключателей дает возможности для оценки правильности подключения на ранних этапах монтажа. При организации таких сложных систем важно не допустить ошибок, чтобы не пришлось заново снимать обои и нарушать целостность стен.

Проходные выключатели успешно применяются в помещениях разного предназначения. Удачным будет их применение и дома.

Корректная работа такого механизма возможна только в паре. Если монтаж выполнен правильно, система будет функционировать легко и удобно.

Зная секреты устройства проходного выключателя, когда сеть может быть только в двух состояниях (замкнутом и разомкнутом), можно успешно выполнить работы по монтажу системы освещения своими руками.

фото и видео материал по устройству выключателя с двух точек

Одна из проблем, которые возникают при проживании в больших домах или квартирах, невозможность управлять освещением длинного коридора или лестницы из двух мест одновременно.

К примеру, вы поднимаетесь по лестнице с тяжелыми сумками. Естественно, что лучше всего делать это при ярком освещении, а не в темноте. В таком случае для организации питания ламп можно использовать выключатель с датчиками на фотоэлементах, но они отключаются через четко определенное время, за которое вы можете не успеть подняться по лестнице и будете вынуждены продолжать свой путь на ощупь. Выход из данной ситуации один – создать управление освещением так, чтобы его можно было включить внизу, а выключить вверху лестницы. Такое действие трудно осуществить с помощью обычных выключателей, поэтому для решения этого вопроса используют двойной выключатель, который называют еще проходным.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

1. Подключить к одному из кабелей светильника нулевой провод.
2. Подключить к входному контакту одного из проходных переключателей провод фазы.
3. Подключить к входному контакту второго переключателя свободный кабель светильника.
4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1. 5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двумя лампами

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа

Организация включения двух светильников в независимом режиме

Схема соединения проводов в распределительной коробке

— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

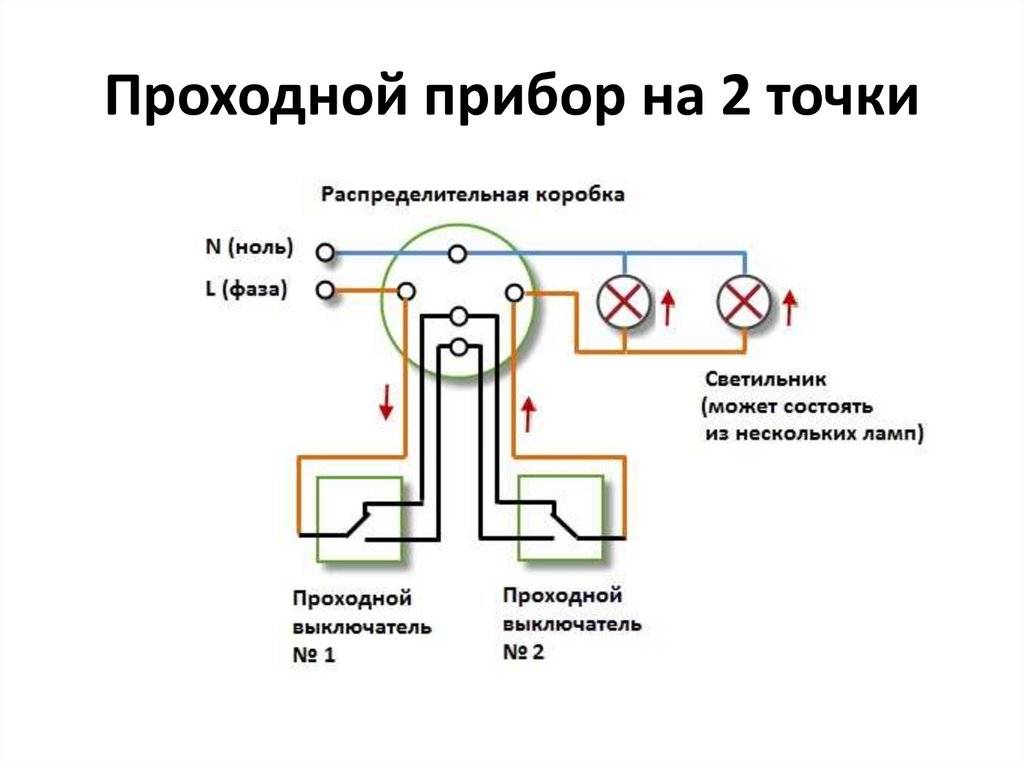

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Рекомендации по монтажу

Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.

Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой. А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.

При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.

И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!

Как подключить выключатель? | Кабель.РФ: всё об электрике

Все существующие сегодня выключатели и переключатели работают с одной целью — включить (замкнуть электроцепь) или погасить электричество (разомкнуть электроцепь).

Но при этом схема подключения выключателя не может быть однотипной для всех ситуаций и видов оборудования. Для каждого случая есть своя схема соединения выключателя.

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Одноклавишные выключатели

В принципе, схема подключения одноклавишного выключателя довольно проста. Чтобы подключить светильник или одну группу светильников мощностью до 2 кВт, понадобится самый простой одноклавишный выключатель. Его работа заключается в разрывании и замыкании цепи. Разрыв необходимо производить фазы, чтобы после полного отключения светильника к нему подавался исключительно ноль. Это важно для обеспечения электробезопасности помещения. Для подключения светильника по такой схеме понадобится кабель ВВГ 2х1,5.

Схема подключения одноклавишного выключателя

Двухклавишный выключатель

Двухклавишные выключатели необходимы для подключения сразу двух групп освещения, способных работать независимо друг от другого, либо одного комбинированного светильника. То есть часть лампочек работает, а другая — нет, либо же все работают. Принципиально схема соединения двухклавишного выключателя мало чем отличается от схемы одноклавишного, и разрыву также подлежит исключительно фазный провод.

Такие выключатели могут быть весьма полезными в комнатах с большим количеством осветительных приборов. При этом нужно знать, что есть большое количество люстр на несколько лампочек, которые могут управляться только одним одноклавишным выключателем. В таком случае никакая схема подключения двухклавишного выключателя вам не поможет, разве что придется разбирать и немного переделывать схему самого осветительного прибора. Для подключения люстры по такой схеме понадобится кабель ВВГ 3х1,5.

Схема подключения двухклавишного выключателя

Проходной выключатель

Основное отличие обычного выключателя от проходного заключается в том, что схема соединения проходного выключателя более сложна. В его конструкции имеется перекидной контакт, который обеспечивает переключение между клеммами.

Главное преимущество проходных выключателей заключается в возможности включения/выключения светильника или группы светильников из двух точек.

Двухклавишные проходные выключатели имеют внутри два перекидных контакта, а по своей конструкции представляют собой два совершенно независимых друг от друга проходных одноклавишных выключателя. Визуально проходной выключатель от обычного не отличить, но все же можно: в маркировке проходного выключателя указывается схема 6, тогда как у обычного выключателя — схема 1.

И хоть схема подключения проходного выключателя несколько усложнена, но, зайдя в помещение и включив в нем освещение, можно его отключить уже из другой части комнаты.

Для подключения освещения при помощи одноклавишного проходного выключателя понадобится кабель ВВГ 3х1,5.

Схема подключения проходного выключателя

Выключатели с подсветкой

Некоторые типы выключателей снабжаются подсветкой. Маленькая лампочка подключается последовательно через дополнительное сопротивление. Включать ее нужно так: один из проводов прикручивается к главной клемме выключателя, а другой — к оставшейся клемме на выключателе — вот и вся схема подключения выключателя с подсветкой.

Подсветка будет активной только тогда, когда выключатель в положении разрыва цепи. При этом нужно помнить, что подобная подсветка прекрасно работает с лампами накаливания, а вот с экономными лампочками ее применять нежелательно, так как свет может начать «моргать» даже при разорванной цепи.

Подключение выключателя с подсветкой

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем подробную видеоинструкцию: обжим витой пары.

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Назначение и схема подключения проходного выключателя

Автор Alexey На чтение 6 мин. Просмотров 880 Опубликовано 20.01.2016 Обновлено 20. 01.2016

Проходной выключатель, он же – переключатель. Некоторые называют его «перекидной» выключатель. Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух альтернативных. Редко, но встречаются и трёхклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время часто даже ниже, чем на обычные выключатели того же производителя (например, это относится к фирме Legrand).

Поэтому многие продавцы престают закупать выключатели, предлагая вместо них переключатели. По сути дела в этом нет ничего плохого. Просто используются два из трёх контактов переключателя — общий и один из альтернативных. Причем внешний вид таких приборов аналогичен.

Управление освещением из двух мест

Использование переключателей позволяет организовать включение и выключение нагрузки (обычно, — освещения) из нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл её работы в том, что в цепи, состоящей из двух встречно включенных переключателей (соединяются альтернативные контакты), изменение положения любого из переключателей тут же вызывает соединение или разъединение общих контактов.

Для обычного выключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепи из двух переключателей при любом фиксированном положении клавиши одного переключателя можно включить или выключить подключенную нагрузку, меняя положение клавиши другого переключателя.

Основная проблема при монтаже проходных выключателей – очень аккуратное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема прибора может быть реализована конструктивно совсем по-разному.

Все три контакта могут находиться на одной стороне механизма, могут в любом сочетании быть распределены по любым точкам. Переключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Если принципиальная схема использования переключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с использованием распределительных коробок требует повышенной внимательности.

Как показано на рисунке со схемой подключения, в распределительной коробке соединяются по меньшей мере два двухжильных и два трёхжильных провода.

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Управление освещением из трех мест

Если внимательно посмотреть на следующий рисунок, то видно, что управлять освещением можно из трёх мест и, вообще, из любого количества мест. Для этого только надо в разрыв между нашими простейшими переключателями поставить дополнительное устройство.

Это устройство называется перекрёстный (или промежуточный) выключатель. Если внимательно посмотреть на рисунок 4, то становится понятно, что это устройство состоит из двух проходных выключателей между которыми установлена механическая связь.

С одной стороны двухпроводная линия от первого в цепи переключателя присоединяется к общим контактам обоих переключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены так, как показано на рисунке.

В результате мы имеем два рабочих состояния промежуточного выключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («перекрещиваются», отсюда и название). Таким образом, мы имеем устройство, которое выполняет функцию аналогичную той, что выполняет первый или последний в цепи переключатель.

В том состоянии, которое показано на рисунке, цепь замкнута. Её можно разомкнуть, изменив состояние любого из коммутирующих устройств.

Монтаж такой схемы (смотри схемы подключения на рисунках) сложен только с точки зрения обилия соединяемых проводов. При использовании одной распределительной коробки в ней надо соединить в семи точках (скрутки, клеммные соединители) два двухжильных, два трёхжильных и один четырёхжильный провод. Для такого количества проводов и соединений нужна достаточно габаритная распределительная коробка.

Ситуацию можно несколько облегчить, использовав дополнительную распределительную коробку (как показано на следующем рисунке).

Двухклавишные переключатели

Все рассмотренные устройства выпускаются и в двухклавишном исполнении. Схема подключения двухклавишного проходного выключателя фирмы Legrand показана на рисунке 8. Стоит обратить внимание на то, что двухклавишные переключатели конструктивно выполнены в виде комбинации двух переключателей, установленных в механизме встречно по отношению друг к другу.

При выполнении монтажа таких устройств необходимо очень аккуратно разобраться с назначением всех контактов.

Вообще говоря, использование двухклавишных переключателей — достаточно редкое явление. В этом случае количество коммутируемых проводов удваивается по сравнению с их количеством, необходимом при использовании одноклавишных приборов. А мы уже отмечали, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов о применении проходных и промежуточных выключателей. Прежде всего, они удобны в помещениях и на площадках, размер которых велик, а вход и выход находятся далеко друг от друга. Удобно пользоваться такой техникой для освещения дорожек в саду, прихожей или крыльца дома, очень часто они используются для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных выключателей — способ надёжный, но очень затратный с точки зрения расходования проводов и трудоёмкости работ по коммутации.

Более приемлемым в этом случае является использование бистабильных (то есть, имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от выключателей-кнопок (выключателей без фиксации положения). Сигналы от всех таких кнопок заводятся на бистабильное реле параллельно.

Получается очень гибкая и несложная в исполнении схема управления с неограниченным количеством мест управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, монтируемого на ДИН-рейку в боксе. Основным недостатком такой схемы является то, что приобрести бистабильное реле можно, как правило, только в специализированной фирме.

— Сделай сам-help.com

На этой странице приведены схемы подключения коробки выключателя сервисной панели и автоматических выключателей, включая: 15, 20, 30 и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

Схема подключения панели автоматического выключателя

На этой диаграмме показаны некоторые из наиболее распространенных цепей, встречающихся в типичном блоке сервисной панели автоматического выключателя на 200 ампер. В такой распределительной коробке выключатели устанавливаются в два ряда бок о бок, так что металлический зажим на каждом выключателе контактирует с одной из двух горячих шин, проходящих по середине коробки. Горячий провод ответвленной цепи соединяется с выключателем с помощью установочного винта на основании. Это соединяет горячую цепь с одной из горячих шин. Нейтральный и заземляющий провода цепи подключаются к стержню сбоку коробки сервисной панели. Нейтральная и заземляющая шины в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Проводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой цепи включает 2 жилы и 1 заземляющий провод. Цепь на 15 ампер обычно используется для настенных розеток и комнатных светильников.

Проводка для двойного автоматического выключателя на 20 А, 120 В

На этой схеме показано расположение двухрозеточной цепи на 20 А, 120 В с общим нейтральным проводом, что дает общее напряжение 240 В от выключателя. Такое расположение обычно используется на кухне, где необходимо, чтобы две отдельные цепи электроприборов на 20 ампер располагались в непосредственной близости друг от друга.

Проводка для автоматического выключателя на 20 А, 240 В

На этой электрической схеме автоматического выключателя показана установка автоматического выключателя на 20 ампер для цепи 240 вольт. Кабель калибра 12/2 для этой цепи включает 2 проводника и 1 провод заземления. Белый провод используется в этой цепи как горячий, и он помечен черной лентой на обоих концах, чтобы идентифицировать его как таковой. Нейтральный провод в этой цепи не используется. Такая выделенная цепь на 20 ампер используется для тяжелых бытовых приборов, таких как большие переносные оконные кондиционеры.

Проводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может встречаться в некоторых ситуациях. Эта проводка предназначена для автоматического выключателя на 30 ампер, обслуживающего розетку на 30 ампер и 240 вольт. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобную схему на 30 ампер можно найти в старых установках для сушки белья и, возможно, в кухонной плите.

Схема подключения Автоматический выключатель 30 А, 240 В

Это схема нового автоматического выключателя на 30 ампер, который обслуживает розетку сушилки на 30 ампер.Это модернизация устаревшей схемы на 30 ампер на предыдущей схеме.

Этот автоматический выключатель подключается к розетке на 30 ампер с помощью кабеля 10/3, а провод заземления включен для защиты от поражения электрическим током, которого не было в старой цепи.

Проводка для автоматического выключателя на 50 А, 240 В

На этой электрической схеме показана установка автоматического выключателя на 50 ампер для цепи 240 вольт. Кабель калибра 6 для этой цепи имеет 3 проводника и 1 заземление. Подобная схема на 50 ампер используется для новых кухонных плит.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение автоматического выключателя со встроенным прерывателем цепи замыкания на землю или gfci. Этот выключатель на 20 ампер, 120 вольт представляет собой форму gfci, которую можно установить в источнике цепи. Этот тип контура используется для посудомоечных машин, гидромассажных ванн и других мест, где вероятен контакт с водой.

Проводка для изолированной цепи заземления на 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного заземления в цепи.В цепи на 15 ампер красный провод кабеля 14/3 используется для этой цели и помечен зеленым на обоих концах. Он подключается к клемме заземления на розетке и шине заземления в коробке выключателя. Остальные жилы кабеля подключаются как к любой другой ответвленной цепи, за исключением провода заземления. Неизолированный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической розетки, в которой размещена розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которая подключается к стандартному автоматическому выключателю.Сосуд можно узнать по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Эта компоновка используется для компьютеров и чувствительного аудио- и видеооборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью на заземляющих проводах по всей электрической системе жилища.Они также необходимы в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, что может привести к нарушению их критических функций.

Больше подобных на сайте Do-It-Yourself-Help.com

Как подключить автоматический выключатель GFCI? 1-, 2-, 3- и 4-полюсная проводка GFCI

• GFCI является аббревиатурой от « Прерыватель цепи замыкания на землю »

УЗО и ВДТ

• УЗО — это сокращенная форма « Устройство защитного отключения »
• RCCB также известен как «Автомат защитного отключения ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « Прерыватель цепи замыкания на землю » или « GFI » Прерыватель замыкания на землю » или ALCI « Прерыватель тока утечки устройства ».

В Европе и Австралии то же самое известно как RCD «Прерыватель дифференциального тока » или RCCB « Автоматический выключатель дифференциального тока », или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией RCD i.е. RCD + MCB , тогда он известен как RCBO « Автоматический выключатель дифференциального тока с защитой от перегрузки по току ». Они также известны как предохранительные выключатели. RCD может быть определен как Current Operated ELCB , известный как RCCB .

ELCB  расшифровывается как « Автоматический выключатель утечки на землю », и он был заменен новейшим устройством УЗО из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

GFCI и RCD используются для защиты от поражения электрическим током в случае замыканий на землю и токов утечки и размыкания цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в водоемах, таких как прачечная, кухня, спа, ванная комната и другие установки вне помещений.

Теперь у вас есть идея, поскольку мы собираемся показать различные электрические схемы для однополюсных, двухполюсных, трехполюсных и четырехполюсных (как однофазных, так и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными обычными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, который должен быть подключен к нулевой шине в сети питания, иначе он не работает и защищает цепь должным образом. Кроме того, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

Следующая проводка показывает, что обычная розетка была подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе цепи замыкания на землю должен быть напрямую подключен к нулевой шине входящего питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, активная или фаза) напрямую подключается к входу GFCI, а выход подключается к клемме линии обычной розетки/розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключается к шине заземления в распределительном щите.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью выключателя GFCI на 20 А, и ее рекомендуется использовать в водоемах, таких как ванные комнаты, кухня, спа и другие наружные применения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, соответствующего номинала автоматического выключателя и подходящего номинала выключателей и розеток.

Следующая проводка показывает, что обычная розетка была подключена и защищена двухполюсным автоматическим выключателем GFCI.

То же, что и вышеприведенная схема подключения для 1-полюсного GFCI CB, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в основном DB. Вход подключается к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключаются к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 ампера, 120 В защищена автоматическим выключателем GFCI на 30 ампер.

В случае 230 В и 240 В следует следовать той же схеме подключения, за исключением того, что только одна линия (L ₁ или L ₂ ) должна быть подключена как горячая к входной клемме GFCI.

Следующая проводка показывает, что спа-бассейн с горячей водой или джакузи был подключен и защищен трехполюсным автоматическим выключателем GFCI.

Как известно, при напряжении 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы следует подключать к нейтрали в соответствии с требованиями, предусмотренными производителями и инструкциями по эксплуатации.

Это 4-проводная схема подключения GFCI.Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в основном DB. Две линии от MCB главного распределительного щита L ₁ и L ₂ (однофазные 240 В) были подключены к входу GFCI.

Как показано на рисунке, три выходных контакта подключены к блоку управления SPA, за которыми следует напечатанная маркировка, т. е. средний вывод является нейтральным, а первый и последний — двумя линиями, т. е. L ₁ и L ₂ . Наконец, заземляющий провод от заземляющей шины был подключен к клемме заземления в блоке управления SPA.

На схеме трехфазной проводки для GFCI или RCD (RCCB) или RCBO показаны три линии (L1, L2 и L3), а нейтраль подключена в качестве входа к RCCB от главной платы, за которой следует MCB, т. е. защита от перегрузки по току.

Нижние четыре клеммы и провод заземления АВДТ были подключены к блоку управления спа в следующей последовательности.Красный (L1), желтый (L2), синий (L3), черный (нейтральный) и зеленый/желтый (земля/земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провод калибра 12 или 10 для каждой линии. Например, используйте провод 12 # или 4,0 мм ² для мощности до 12 кВт, трехфазного напряжения 415–480 В, где максимальный ток составляет 18,2 А. Используйте провод 8 # или 6,0 мм ² для того же спа мощностью 12 кВт, трехфазный, 208 В, где максимальный ток равен 33.3 ампера. В случае более высокой мощности используйте провод соответствующего размера в соответствии с таблицей и руководством.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т. е. проверьте клеммы нагрузки и линии при установке GFCI для защиты.Другими словами, для правильной работы подсоедините провода к правильной стороне розетки.
• Рекомендуется регулярное техническое обслуживание, проверки и испытания при проверке портативного устройства защитного отключения перед каждой операцией.
• Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в схемах подключения.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие схемы и руководства по монтажу проводки:

Объяснение схемы управления автоматическим выключателем

Краткий обзор типичной схемы управления автоматическим выключателем среднего напряжения с объяснением важных компонентов.

Типичная схема подключения с управлением постоянным током для Westinghouse DHP показана на рисунке ниже. Мы будем использовать эту простую схему для обсуждения компонентов, связанных с последовательностью электрических операций автоматического выключателя.

(>> #) Вторичное отключение

Управляющее напряжение для электрического режима подается на автоматический выключатель через разъединитель вторичной обмотки. Вторичный разъединитель также является интерфейсом вспомогательных контактов автоматического выключателя для соответствующего распределительного щита и обеспечивает индикацию для системы управления о положении выключателя.

(CS) Переключатель управления

Обычно размещается на двери ячейки или на панели дистанционного управления. Используется для ручного управления автоматическим выключателем с помощью электрического управления. CSC = Закрытый контакт. CST = контакт отключения.

(PR) Защитное реле

Основная цель защитного реле — свести к минимуму повреждение оборудования и перебои в энергосистемах при возникновении сбоев в электросети. Релейному оборудованию помогают в этой задаче измерительные трансформаторы, которые обнаруживают ненормальные условия питания.

(TC) Катушка отключения

Катушка отключения представляет собой простой соленоид, который приводит в действие защелку отключения автоматического выключателя.

(Y) Реле защиты от помпы

Блокирует цепь управления, если операция закрытия не завершена. Если выключатель не замыкается с первой попытки, а катушка включения остается под напряжением, реле Y обеспечивает блокировку, предотвращающую повторную попытку включения выключателя.

Если сигнал включения инициируется, но не снимается, выключатель может выполнять бесконечные циклы включения, отключения, зарядки, включения и отключения (накачка).Катушка Y размыкает контакт Y в цепи включения, и пока присутствует сигнал включения, автоматический выключатель не может повторно включиться.

(SR) Пружинный выпуск

Катушка включения представляет собой соленоид, который приводит в действие защелку включения автоматического выключателя, позволяя дистанционно включать операции.

(M) Двигатель взвода пружины

Автоматически взводит пружинный механизм для включения автоматического выключателя, а также перезаряжает пружинный механизм, когда автоматический выключатель находится в положении ВКЛ., обеспечивая мгновенное повторное включение автоматического выключателя после размыкания.Зарядный двигатель включается автоматически, когда автоматический выключатель вкатывается.

(младший) Выключатель двигателя

Обычно работает от кулачка синхронизации, который приводит в действие переключатель для размыкания нормально замкнутых контактов и обесточивания двигателя, когда выключатель взведен. Он также может иметь набор нормально разомкнутых контактов, которые замыкают и замыкают цепь на замыкающую катушку.

(LC) Переключатель проверки защелки

Переключатель с механическим приводом, который определяет сброс защелки отключения.Указывает, когда выключатель «готов к включению».

(G) Зеленый индикатор

Когда выключатель размыкается, загорается зеленая лампа, цепь замыкается, контакт 52b переключается с разомкнутого на замкнутое.

(R) Красный индикатор

Когда выключатель замкнут и находится под напряжением, загорается красная лампа, указывая на то, что выключатель находится под напряжением. Цепь отключения активирована, и при срабатывании переключателя управления или контакта защитного реле выключатель размыкается.

( | | |/| ) Вспомогательный переключатель

Контакты вспомогательного выключателя предназначены для размыкания или замыкания внешних цепей управления при срабатывании выключателя. Привод автоматического выключателя управляет размыканием и замыканием выключателей.

Когда механизм поднимается в положение «разомкнуто» (отключение выключателя), выключатель вынужден «замыкать» или «размыкать» контакты. Когда механизм закрывается (выключатель включен), переключатель сбрасывается и возвращает контакты в деактивированное положение.

( | | ) Контакт вспомогательного переключателя (a)

Контакты вспомогательного переключателя, которые разомкнуты, когда выключатель разомкнут, называются контактами. Эти контакты находятся в том же положении, что и главные контакты выключателя.

( |/| ) Контакт вспомогательного переключателя (b)

Контакты вспомогательного переключателя, которые замкнуты, когда выключатель разомкнут, называются контактами b. Эти контакты находятся в положении, противоположном основным контактам выключателя.

и процедура подключения

Автоматический выключатель представляет собой электрическое защитное устройство, обеспечивающее функцию ручного замыкания цепи и ручного или автоматического разрыва цепи.С помощью автоматического выключателя мы можем вручную включать и выключать источник питания. Но когда возникает неисправность, он автоматически разорвет цепь или отключит питание. Его нельзя включить снова, пока неисправность не будет устранена. Доступны различные типы автоматических выключателей в зависимости от их работы и средства защиты.

Здесь мы увидим подключение и проводку MCB, MCCB и RCCB. Автоматические выключатели — это передовые электрические защитные устройства, используемые в современных электрических цепях.Основными преимуществами использования автоматического выключателя являются то, что он более чувствителен и эффективен, им легко управлять, с помощью автоматического выключателя возможно дистанционное управление.

Миниатюрный автоматический выключатель Схема подключения и подключения

Миниатюрный автоматический выключатель или MCB представляет собой защитное устройство, обеспечивающее защиту от перегрузки и короткого замыкания. MCB используется в электрических цепях низкого и среднего напряжения и токоведущих цепях. Он в основном используется в бытовых целях и некоторых промышленных приложениях.MCB поставляется с номинальным напряжением и током, но номинальный ток MCB очень важен.

При включении в цепь необходимо учитывать номинальный ток MCB. Если вы выберете MCB с номинальным током меньше, чем ток нагрузки, MCB будет часто отключаться. Если вы выберете MCB с номинальным током, значительно превышающим ток нагрузки, то он не сработает при возникновении неисправности из-за перегрузки. Таким образом, номинальный ток MCB следует выбирать в соответствии с нагрузкой.

Все MCB имеют идентификацию для подключения входа и выхода. На самом деле, большинство автоматических выключателей работают правильно, когда входной источник питания подключен к нижней стороне, а выход берется из верхних клемм. В любом случае, прежде чем подключать MCB, вы должны проверить его идентификацию входа и выхода.

См. также:

Автоматический выключатель в литом корпусе, электрическая схема и схема подключения

Автоматический выключатель в литом корпусе представляет собой усовершенствованную версию автоматического выключателя.Он специально разработан для сильноточных и высоковольтных электрических цепей. MCCB также обеспечивает защиту от короткого замыкания и перегрузки. Дополнительная функция регулировки тока короткого замыкания MCCB. Да, мы можем предварительно установить или отрегулировать уставку тока короткого замыкания, при которой MCCB сработает. Кроме того, мы можем отключить MCCB дистанционно, поместив катушку независимого расцепителя в MCCB.

Здесь представлена ​​схема подключения четырехполюсного автоматического выключателя в литом корпусе. Как правило, нейтраль подключается к первой левой клемме MCCB.Здесь также вы можете видеть, что входной источник питания подключен к нижним клеммам MCCB, а выходной — к верхним боковым клеммам.

Устройство защитного отключения и схема подключения

Устройство защитного отключения или ВДТ представляет собой устройство, обеспечивающее защиту от тока утечки. Когда в цепи протекает ток утечки, он обнаруживает и отключается, поэтому основное питание отключается. Помните, что ВДТ не может защитить от короткого замыкания или перегрузки.

Рабочий ток и ток срабатывания являются очень важными факторами при выборе ВДТ для использования. Также обратите внимание, что при подключении ВДТ и фаза, и нейтраль должны проходить через ВДТ. Если вы подключите только фазу и шунтируете нейтраль, ВДТ не сработает.

Читайте также:

Как составить карту электрических цепей дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Электричество ходит по кругу. Он движется по «горячему» проводу к светильнику или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемому, потому что в нормальных условиях на нем поддерживается 0 вольт или что-то вроде того). называется потенциалом земли) к источнику. Этот полный путь представляет собой цепь.

В домашней электропроводке цепь обычно обозначает группу ламп или розеток, соединенных вдоль такого пути. Каждую цепь можно проследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и/или приборы и обратно.

Внутри сервисной панели вы можете обнаружить, что электрик или предыдущий домовладелец отметил, какие выключатели или предохранители управляют какими цепями. Если ваша панель не содержит такого справочника, рекомендуется составить карту цепей, чтобы, когда возникнет необходимость, вы могли быстро найти нужные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, та же процедура применима и к панелям, в которых используются предохранители.

Если автоматические выключатели внутри электрощита еще не пронумерованы, пронумеруйте их.Составьте список, который вы можете повесить на внутренней стороне двери. Номера должны соответствовать каждому выключателю. После каждого номера отметьте, какими устройствами управляет выключатель.

Для еще более тщательного сопоставления вы можете набросать план этажа и сделать на нем пометки, указывающие номера выключателей для каждого светильника и розетки по всему дому. (Еще один полезный совет: пометьте на задней стороне каждого выключателя и крышки розетки номер автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями.Обратите внимание, что пунктирные линии указывают, какой переключатель управляет каким прибором; они не показывают маршруты проводов.)

Картографирование ваших цепей — это то, что вы должны делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и тому подобное. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях отдельно от осветительных, а крупные бытовые приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические духовки, часто имеют выделенные цепи.Примечание. Если на вашем электрическом щите установлены старые автоматические выключатели, их выключение и включение может привести к их поломке, а заменить устаревшие автоматические выключатели может быть сложно.

1 На электрическом щите выключите все автоматические выключатели. Индивидуальные автоматические выключатели ветвей контролируют каждую цепь. © Don Vandervort, HomeTips

2 Сначала определите любые большие двойные (240-вольтовые) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте о таком оборудовании, как печь и насос для бассейна), пока не найдете нужный(е).Повторите то же самое с другими крупными автоматическими выключателями и крупными электроприборами.

3 Попросите помощника включить маленькую лампу (или любое небольшое электрическое устройство) в стандартную розетку в комнате. Включайте и выключайте выключатели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, и пусть ваш помощник подключит устройство к другим розеткам; обратите внимание на все те, которые контролируются этим выключателем.

4 Повторите этот процесс, включая комнатные светильники один за другим, , и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Картографирование домашних электрических цепей

О Доне Вандерворте

Automatic Breakers — Electrical 101

защищают цепь от перегрузок и коротких замыканий.Когда ток превысит номинал выключателя, он сработает. Номинальные параметры автоматических выключателей для бытового использования обычно составляют 15, 20 и 30 ампер.

Как сбросить автоматический выключатель

Важно! Перед сбросом выключателя встаньте сбоку от электрического щита, не стойте впереди. В некоторых редких случаях при сбросе выключателя может произойти вспышка дуги и травмировать человека, стоящего перед панелью.

Чтобы сбросить выключатель, поверните ручку от середины панели (выключенное положение), а затем поверните ручку к середине панели (включенное положение).

Могу ли я использовать автоматический выключатель в качестве переключателя?

Автоматические выключатели довольно часто используются в качестве выключателей света на складах, в магазинах и коммерческих помещениях. Можно использовать автоматический выключатель в качестве выключателя, если на нем указаны следующие номиналы.

• HID Этот номинал указывает, что выключатель можно использовать для регулярного переключения люминесцентных ламп
• SWD Этот номинал указывает, что выключатель можно использовать для регулярного переключения газоразрядных и люминесцентных ламп

Автоматические выключатели GFCI и AFCI

Прерыватели цепи замыкания на землю (GFCI) и прерыватели дугового замыкания (AFCI) работают так же, как и стандартные выключатели. Выключатель GFCI также сработает, когда ток течет на землю, а не обратно на нейтраль. Выключатель AFCI также срабатывает при обнаружении дугового замыкания. Чтобы проверить любой из прерывателей, нажмите белую кнопку, и он должен сработать. Если он не срабатывает, его необходимо заменить. Сброс как стандартный прерыватель.

Ложное отключение автоматического выключателя

Ложное отключение происходит, когда автоматический выключатель срабатывает в нормальных условиях (цепь не перегружена, нет замыкания на землю, нет явной дуги).Это может быть связано с заменой прерывателя или с замыканием на землю или дугой из-за нагрузки. Старый пылесос может отключить хороший прерыватель AFCI. Если нагрузка отключает выключатель AFCI, попробуйте подключить нагрузку к другой цепи с защитой AFCI.

Проводка выключателя GFCI и AFCI

Выключатель GFCI и AFCI поставляется с прикрепленным к нему белым нейтральным проводом. Этот провод подключается к нейтральной полосе в электрощите. Нейтральный провод цепи подключается к выключателю GFCI или AFCI.Земля на этих схемах не показана.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ВЫПОЛНЯЕТСЯ НА ОТКРЫТОЙ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ И ДОЛЖЕН ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКАМИ. РАБОТА НА ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ ПОД НАПРЯЖЕНИЕМ ОПАСНА ПОРАЖЕНИЕМ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ СИЛЬНОЙ ДУГОВОЙ ВСПЫШКОЙ!!! НАСТОЯЩИЕ ИНСТРУКЦИИ ПРЕДНАЗНАЧЕНЫ ТОЛЬКО ДЛЯ СПРАВКИ.

Электрик может провести две проверки автоматических выключателей, напряжения и тока.

Испытание напряжением — С помощью тестера соленоидов или мультиметра, настроенного на переменное напряжение, один провод помещается на шину нейтрали или заземления, а другой провод помещается на клемму нагрузки автоматического выключателя.Если напряжение отсутствует при включенном прерывателе, его необходимо заменить.

Токовый тест — Зажим мультиметра/клещи помещается вокруг провода цепи, подключенного к выключателю. Если прерыватель срабатывает, когда ток ниже номинального значения прерывателя, его необходимо заменить.

              Проверка напряжения с использованием измерительных проводов                              Токовая проверка с использованием клещей

Сработал автоматический выключатель

Положение рукоятки автоматического выключателя

Автоматический выключатель находится во включенном положении, когда рукоятка обращена к середине электрической панели.Положение «выключено» находится далеко от середины панели.

Если в светильниках, розетках или приборах отсутствует питание, это может быть связано с срабатыванием автоматического выключателя. При срабатывании автоматического выключателя рукоятка обычно находится между положениями «включено» и «выключено» (иногда в положении «выключено»).

Главный автоматический выключатель (разъединитель) в доме расположен либо на приборной панели, либо в верхней или нижней части главного электрического щита. С его помощью можно отключить электричество во всем доме.В том числе электрощит.

Как работают автоматические выключатели

См. Как работают автоматические выключатели от Southland Electrical Supply.

Двухполюсные автоматические выключатели

Двухполюсные автоматические выключатели (двухполюсные ) используются для защиты цепи 240 вольт (В). Цепь 240 В состоит из двух цепей 120 В, фаз А и В. 240 В используется для центральных кондиционеров, электрических сушилок, электрических плит и т. д. Поскольку ручки соединены вместе, при отключении одного полюса (фаза А или В) другой полюс автоматически отключается.

При срабатывании автоматического выключателя рукоятка обычно оказывается между положениями «включено» и «выключено».

%PDF-1.6 % 21705 0 объект > эндообъект внешняя ссылка 21705 173 0000000016 00000 н 0000007017 00000 н 0000007246 00000 н 0000007277 00000 н 0000007331 00000 н 0000007392 00000 н 0000008045 00000 н 0000008231 00000 н 0000008413 00000 н 0000008620 00000 н 0000008829 00000 н 0000009011 00000 н 0000009193 00000 н 0000009344 00000 н 0000009497 00000 н 0000009677 00000 н 0000009858 00000 н 0000010001 00000 н 0000010146 00000 н 0000010307 00000 н 0000010469 00000 н 0000010625 00000 н 0000010782 00000 н 0000010952 00000 н 0000011123 00000 н 0000011266 00000 н 0000011411 00000 н 0000011572 00000 н 0000011734 00000 н 0000011889 00000 н 0000012045 00000 н 0000012200 00000 н 0000012382 00000 н 0000012566 00000 н 0000012718 00000 н 0000012874 00000 н 0000013023 00000 н 0000013173 00000 н 0000013327 00000 н 0000013482 00000 н 0000013629 00000 н 0000013777 00000 н 0000013939 00000 н 0000014091 00000 н 0000014245 00000 н 0000014394 00000 н 0000014545 00000 н 0000014699 00000 н 0000014862 00000 н 0000014951 00000 н 0000015036 00000 н 0000015123 00000 н 0000015210 00000 н 0000015297 00000 н 0000015384 00000 н 0000015471 00000 н 0000015558 00000 н 0000015645 00000 н 0000015732 00000 н 0000015819 00000 н 0000015906 00000 н 0000015993 00000 н 0000016080 00000 н 0000016167 00000 н 0000016254 00000 н 0000016341 00000 н 0000016428 00000 н 0000016515 00000 н 0000016602 00000 н 0000016689 00000 н 0000016776 00000 н 0000016863 00000 н 0000016950 00000 н 0000017037 00000 н 0000017124 00000 н 0000017211 00000 н 0000017298 00000 н 0000017385 00000 н 0000017472 00000 н 0000017559 00000 н 0000017646 00000 н 0000017733 00000 н 0000017820 00000 н 0000017907 00000 н 0000017994 00000 н 0000018081 00000 н 0000018168 00000 н 0000018255 00000 н 0000018342 00000 н 0000018429 00000 н 0000018516 00000 н 0000018603 00000 н 0000018690 00000 н 0000018776 00000 н 0000018862 00000 н 0000018948 00000 н 0000019034 00000 н 0000019120 00000 н 0000019206 00000 н 0000019292 00000 н 0000019378 00000 н 0000019464 00000 н 0000019550 00000 н 0000019636 00000 н 0000019722 00000 н 0000019808 00000 н 0000019894 00000 н 0000019979 00000 н 0000020064 00000 н 0000020297 00000 н 0000021492 00000 н 0000021552 00000 н 0000021630 00000 н 0000021710 00000 н 0000022217 00000 н 0000072681 00000 н 0000072937 00000 н 0000073340 00000 н 0000073419 00000 н 0000075255 00000 н 0000077429 00000 н 0000079438 00000 н 0000081579 00000 н 0000083826 00000 н 0000085025 00000 н 0000086220 00000 н 0000086582 00000 н 0000138423 00000 н 0000138683 00000 н 0000139062 00000 н 0000139494 00000 н 0000476873 00000 н 0000477139 00000 н 0000477548 00000 н 0000479033 00000 н 0000481513 00000 н 0000483730 00000 н 0000484313 00000 н 0000524061 00000 н 0000524104 00000 н 0000538427 00000 н 0000538470 00000 н 0000564832 00000 н 0000564875 00000 н 0000564938 00000 н 0000565196 00000 н 0000565315 00000 н 0000565441 00000 н 0000565607 00000 н 0000565728 00000 н 0000565865 00000 н 0000565985 00000 н 0000566198 00000 н 0000566296 00000 н 0000566413 00000 н 0000566645 00000 н 0000566744 00000 н 0000566861 00000 н 0000566999 00000 н 0000567137 00000 н 0000567287 00000 н 0000567479 00000 н 0000567617 00000 н 0000567767 00000 н 0000567913 00000 н 0000568039 00000 н 0000568177 00000 н 0000568371 00000 н 0000568727 00000 н 0000569017 00000 н 0000569307 00000 н 0000006491 00000 н 0000003841 00000 н трейлер ]/Предыдущая 5731489/XRefStm 6491>> startxref 0 %%EOF 21877 0 объект >поток hWiTSI@A

2ȬLeR/ » AfDTűqB(jѦZT׮wE쏷[띵rwηg

.

No related posts.
