Как подключить светильник через выключатель самостоятельно.

В любой квартире время от времени может появиться необходимость в выполнении работ по электромонтажу. Среди них чаще всего приходится сталкиваться с вопросом как подключить светильник через выключатель самостоятельно. Работа эта достаточно простая и можно выполнить все действия своими руками, не обращаясь к помощи электриков.

Кроме элементарных знаний в области электротехники, важно учесть некоторые рекомендации, распространяющиеся на подготовительные работы, которые следует выполнить, перед тем как подключить светильник с выключателем, и сам процесс будущего монтажа.

До того, как вы начнете выполнять подключение, обязательно продумайте, какой будет схема размещения всех электрических приборов и аккуратно нарисуйте ее. Далее разрешается приступать к выполнению установки электрического оборудования в квартире.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.
Монтаж скрытой проводки.
Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.

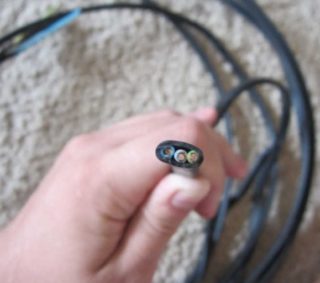

Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

Такая таблица поможет подобрать оптимальные параметры.
При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Важный момент. Проводка должна быть размещена в строгом соответствии с правилами. Сначала к коробке подводится главный питающий кабель, а потом другие провода, которые идут к лампочке.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Следите за тем, чтобы при запасах проводов обязательно в каждой из точек соединения они были 10 см и более. После этого заводится каждый из проводов прямо к светильнику.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Как подключить светильник через выключатель от розетки

Отвечая на вопрос, как происходит подключение светильника через выключатель от розетки стоит отметить, что используется классическая схема: фазный провод самостоятельно необходимо прервать, нулевой провод подключить к любому источнику, который был выбран для освещения.

Схема подключения выключателя от розетки.

Пошаговая инструкция

В не зависимости от того, в вашем доме 1 или 2 выключателя, первое, что следует сделать – это обесточить домашнюю электросеть.
Осуществляется установка коробки. В нее заводятся все имеющиеся жилы, подведенные ранее к электроприбору, а также провода от розетки, монтаж которой был выполнен.
Одна жила от установленного электроприбора должна быть подключена надежно к нулевому контакту, а фаза соответственно заходит уже к выключателю. Вторая фаза распределительной коробки в любом случае подводится вами к другому контакту прибора. Сделать это следует так, чтобы получился разрыв. Включение, как и любое выключение питания у цепи является следствием разрыва.

Решив установить дома светодиодный светильник большое значение при монтаже будет играть верный выбор сечения кабеля. На выбор сечения будет оказывать влияние метод, выбранный для прокладки. Если вы хотите добиться желаемого результата в максимально короткий срок, то желательно пользоваться при выполнении работ таблицей.

Итоги

Для условий управления различным освещением в помещении используются отличные друг от друга выключатели света. Выбор схемы конкретного подключения первоочередно зависит исключительно существующих конструктивных особенностей. Самыми популярными являются модели, которые обеспечивают замыкание / размыкание гальванической цепи.

Как подключить лампочку через выключатель: схемы и инструкции

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном отключением общего или соответствующего группового коммутатора.

Монтаж многолампового потолочного светильника

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью , исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

Острый нож.
Пассатижи (плоскогубцы).
Кусачки-бокорезы.
Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Пример хитросплетения проводов электропроводки

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами , называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Способы соединения проводов в разветвительной коробке

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно . Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Рекомендуемое правильное положение клавиш выключателей

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

Разнообразие выбора выключателей для дома

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

Выключатель одноклавишный – его миссия проста: «вкл/выкл».
Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Раздельно-групповое подключение ламп и светильников

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Пятирожковая люстра и трехклавишный выключатель

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Схемы включений «коридорных» и «лестничных» лампочек

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

Схема многоточечного управления осветительным прибором

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

Три способа подсоединения датчиков движения

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

Как подключить лампочку через выключатель: схемы и инструкции

Автор Петр Андреевич На чтение 6 мин. Просмотров 531 Обновлено 18.04.2020

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях. А пошаговая инструкция подключения выключателя выглядит так:

Прервите электроснабжение помещения.
При помощи отвертки снимите крышку-клавишу.
Открутите винты, откиньте декоративную рамку.
Зафиксируйте устройство в стакане распорными болтами.
Расслабьте шурупы, удерживающие контакты.
Заведите оголенные концы проводов в гнезда.
Затяните контактные зажимы, установите рамку.
Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

ПолезноБесполезно

соединение проводов и правила установки

Содержание статьи:

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

плоскогубцы,
хорошо заточенный нож,
тонкую и обычную отвертки шлицевого типа,
кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта – неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Схема подключения светильника через выключатель

Как подключить выключатель света? Схема

Выключателем света может быть простое электротехническое устройство, а также сложный коммутационный аппарат. Они предназначены для разных схем управления приборами освещения. При монтаже проводки важно правильно подключить выключатель света. Схема подключения в классическом варианте — это применение простейшего устройства с одной клавишей.

Его контакты размыкаются при отключении освещения и замыкаются при включении. При этом фаза проходит через выключатель, а ноль подключен к лампе. Путать порядок подключения нельзя, иначе на лампе постоянно будет напряжение.

Подключение одноклавишного выключателя

Устройства выполняются для внутренней и открытой установки. Схема подключения выключателя света с одной клавишей обеспечивает коммутацию светильника или группы.

Если ламп больше, основные соединения также производятся через распределительную коробку.

Особенности применения нескольких клавиш

Схема двойного выключателя света позволяет управлять тем же количеством светильников. Здесь производится раздельное переключение ламп через одно коммутирующее устройство, в зависимости от того, какая из двух клавиш будет нажата. Способ распространен для включения люстры. Реже применяются трехклавишные модели.

Сложность замены на устройство с большим количеством переключений заключается в необходимости прокладки дополнительных проводов фазы к светильникам и выключателю. Схемы подключений обозначены на его задней стороне (три вывода для двухклавишного устройства).

По существу, выключатель представляет два простейших прибора, объединенных в одном корпусе. При включении одной из клавиш фаза подается на соответствующий светильник. Напряжение поступает на входную клемму (зажим). К ней подключены две контактные группы, для каждой из которых предназначена своя клавиша. На выходные клеммы подключаются лампы.

Аналогичным образом работает трехклавишный выключатель света. Принцип действия заключается в коммутации проводов, соединенных с отдельными лампами или их группами.

Подключение системы освещения в квартире или доме

В домах и квартирах силовые и осветительные цепи разделены между собой и защищены отдельными автоматами. При выходе из строя первой из них свет все равно продолжает гореть, что облегчает поиск и устранение неисправности. Если отключится вторая цепь, ее можно ремонтировать, подключив переноску к любой из розеток.

От коротких замыканий и превышения длительно допустимого тока система освещения защищается автоматическим выключателем с номиналом, определяемым суммарной мощностью всех ламп.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

Как подключить выключатель света: схема

В качестве элементов, к которым подключается проводка, служат клеммники — механизмы с самозажимными контактами. Для подключения конец жилы зачищают и вставляют в отверстие, где она зажимается подпружиненными контактами.

Вместо клемм в выключателе могут устанавливаться винтовые зажимы. В них вставляется конец зачищенной жилы и производится затяжка путем закручивания болта.

Механизм переключения содержит подвижный контакт, занимающий 2 фиксированных положения: «включено» и «выключено». В зависимости от того, в каком из них находится клавиша, электрическая цепь будет замкнута или разомкнута.

Выбор выключателя

Прибор покупают в специализированном магазине, где можно выбрать наиболее подходящий по внешнему виду и параметрам. Выключатель должен соответствовать по мощности светильникам. От этого зависит его цена. Например, контакты, изготовленные из металлокерамики, содержащей серебро, рассчитаны на электрический ток 4 А.

При многообразии конструкций выключатели следует выбирать с конкретной целью. Они могут быть клавишными, кнопочными, настенными, потолочными, поворотными, перекидными, проходными и т. д. Особое внимание обращается на то, для наружной или внутренней проводки предназначен выключатель света. Схема его подключения также важна, поскольку она выполняет определенную функцию.

Важно проверить качество сборки устройства и как четко переключаются клавиши.

Сенсорные выключатели света

Наружная панель представляет собой стеклянную декоративную пластину с разметкой. Под ней расположен чувствительный элемент, реагирующий на легкое прикосновение или приближение пальцев. При этом возникает сигнал, преобразуемый полупроводниковой схемой в электрический, воспринимаемый коммутационной частью. В зависимости от места или продолжительности прикосновения происходит замыкание или размыкание электрической цепи, а также плавное регулирование яркости светильников.

Для большего удобства применяются дистанционные пульты управления, связанные с несколькими однотипными выключателями.

Количество функций у разных моделей отличается и зависит от цены. Устройства снабжаются датчиками движения, температуры, освещенности и т. д. К ним может подключаться электрокамин, кондиционер, фонари и охранная система освещения по периметру дома.

Принцип работы сенсорного выключателя

Электронных схем существует множество. Ниже приведена простая схема сенсорного выключателя света, которую можно собрать своими руками.

Когда человек прикасается к чувствительному элементу E1, незначительный потенциал от тела передается двухкаскадному усилителю через конденсатор C1. К выходу транзистора VT2 подключено реле К1, срабатывающее или отключающееся при очередном прикосновении. Его силовые контакты соединены с цепью питания лампы (на схеме не показано). Конденсатор C2 является фильтром, сглаживающим пульсации напряжения, а диод VD1 защищает транзистор VT2 от скачков напряжения.

Данная схема выключателя света содержит реле, ток срабатывания которого составляет 15-20 мА. Для его настройки подключается переменный резистор R1 и изменяется сопротивление, пока контакты не начнут надежно переключаться. Затем подбирается подходящий номинал.

Сенсорную пластинку изготавливают из фольгированного текстолита или медной пластинки, покрытой лаком от коррозии. Подводящий провод экранируют.

Элементом питания может служить батарейка на 9 В или зарядное устройство от телефона.

Проходные выключатели

Устройства предназначены для удобного регулирования освещением в длинных коридорах, на лестницах, проходных комнатах или на спусках в подвал. Несколько выключателей, расположенных в разных местах, удобно использовать для одной лампы. Управление освещением при этом становится более комфортным и экономичным.

Схемы проходных выключателей света

Устройства содержат по 3 контакта на каждом из них (1 общий входной и 2 перекидных выходных). Из двух выключателей, расположенных на расстоянии друг от друга, можно собрать самую простую и наиболее распространенную схему управления лампой.

При нажатии на клавишу один из перекидных контактов размыкает одну цепь, замыкая при этом другую (или наоборот). В первом выключателе клемма входа 1 подключается к фазе, а во втором — к светильнику. Выходные контакты 2 и 3 одного аппарата соединяются с соответствующими другого.

При правильном подключении лампа должна последовательно загораться и гаснуть, когда один из выключателей переключается. При разрыве одной цепи обе линии подготовлены к последующему включению. Здесь каждая клавиша не имеет фиксированного положения «включено» и «выключено».

Ниже изображено, как включается свет с двумя выключателями. Схема собирается в основном через распределительную коробку. В ней производятся все основные соединения. Чтобы не ошибиться при подключениях, провода следует маркировать.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность системы освещения. Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

19 знаменитостей, выглядевших совсем иначе до обретения популярности Мировые знаменитости, образами которых сейчас бредят миллионы поклонников, выглядели раньше совершенно иначе. Наши идеальные кумиры имели достаточно з.

Звезды-одногодки, которые выглядят на разный возраст Познакомьтесь со списком звезд, которые родились в один и тот же год, но выглядят по-разному. Вас потрясут эти фото.

До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.

Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Кроме минимальных знаний электротехники, необходимо соблюдать определенные правила, касающиеся подготовительных работ и самого монтажа.

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Самый первый – питающий провод, с напряжением 220 вольт, подведенный от пробок или автоматического выключателя. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Сам выключатель должен быть подключен в разрыве фазы. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода определенных цветов. Другая фаза, возвратившиеся из выключателя в распредкоробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, нужно визуально проверить схему подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Таким образом, решается вопрос, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Расчет теплопотерь помещения
.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;
— распределительная коробка;
— соединительные провода;
— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Схемы подключения выключателей освещения | ehto.ru

Вступление

Выключатели освещения — коммутационные электротехнические устройства, предназначенные для управления освещением. В этой статье смотрим и разбираем схемы подключения выключателей освещения жилых помещений, квартир и частных домов.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер.

Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.

Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

На выключателе нужно прерывать фазную цепь электропитания;
Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку.

Монтаж проводки освещения

Фактически, монтаж проводки освещения, скажем люстры, делается так:

Три кабеля электропроводки, от светильника, от выключателя и от светильника заводятся в распределительную коробку. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. По этой же схеме, выбирается количество жил кабелей идущих к выключателю и светильнику. Вполне оправданно называть следующую схему монтажной.

Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм² по меди.

Схема управления освещением люстры, светильника, бра на две лампы

Данная схема позволит управлять освещением светильника на две лампы. Для реализации такой схемы используются двухжильный кабель электропитания (для бытовой проводки освещения кабель питания везде будет двухжильный) и трехжильные кабели от выключателя и к светильнику.

Схема 1+1 (выключатель двухклавишный)

На данной схеме двухклавишный выключатель позволяет управлять двухламповым светильником, включая каждую лампу отдельно или обе лампы вместе.

Схема выключателя две клавиши с подсветкой

Примечание: Обращу внимание, что использование слова лампа весьма условное. Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Например, в квартире это может быть группа точечных светильников в потолке.

Схема управления трехрожковой люстры

Выключатель двухклавишный (2+1)

Данная схема работает на включение/выключение трехрожковой люстры с возможностью включения 1 или 2 или 3 ламп.

Выключатель трехклавишный (1+1+1)

Трехклавишный позволяет управлять не только трехрожковой люстрой, но и тремя группами светильников. При этом обеспечивается возможность включения каждой группы светильников по отдельности и в любой комбинации.

Примечание: Обращу внимание, что группа светильников отличается от группы освещения.

Схема подключения выключателя к люминесцентному светильнику

В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников. Повторяться не буду. Здесь только замечу, что данные условные схемы подключения выключателей освещения, относятся к любым типам светильников. Меняются только типы выключателей.

Схема управления освещением светодиодной подсветки

В схемах управления освещением светодиодной подсветки, участвуют блоки питания светодиодных лент. В остальном, принципиальные схемы управления освещением такие же, как для ламп накаливания. Например, такая схема:

Об управлении освещением с двух точек

Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.

Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.

В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.

Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.

Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.

то же с подсветкой

Схема управления освещением с трех мест

Идя дальше, можно реализовать схему управления освещением с трех мест. В этом варианте нам понадобится не проходной выключатель (одна клавиша), а выключатель перекидной (переключатель), который с большой натяжкой назвать выключатель проходной двухклавишный.

На схеме 2 и 3 выключатель перекидной расположен посередине. Это условность и фактически схему можно собрать, при любом расположении выключателей (схема 1). Схема собирается в распределительной коробке.

схема 1

схема 2

схема 3

Для реализации такой схемы, в «приличном обществе» нужны четырех жильные кабели. Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель. Об этом подробно в следующей статье.

Монтажные схемы освещения

Выше я говорил о разнице монтажных и принципиальных схем освещения. Также говорил, что вся сборка схемы освещения производится в распределительной коробке. Вот несколько таких сборок.

Другие схемы оптом

Выключатель одна клавиша три светильника. Выключатель три клавиши три светильника Выкл. три клавиши 380 В Выкл. 1 клавиша 380 В

Вывод

Схемы подключения выключателей освещения НЕ ограничиваются приведенными выше. Это скорее база, на которой можно придумать более сложные схемы управления электропитанием не только освещения, но и розеток, вентиляторов и т.п.

©Ehto.ru

Еще статьи по освещению

3 схемы подключения бра — выбирай любую. С выключателем на цепочке, шнурке, с одной и двумя лампами.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

идеальное количество розеток и выключателей в квартире

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Схема №1

Подключение бра с цепочкой и одной лампочкой.

схема подключения бра с цепочкой выключателем на шнуре

Схема №2

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

схема подключения двухрожкового бра на две лампочки с цепочкой выключателем на шнуре

Схема №3

Подключение бра от ближайшей розетки с выключателем на проводе.

схема подключения бра с выключателем на проводе к розетке

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

подключение бра от выключателя одноклавишного на стене

Читайте об этом в отдельной статье.

как подключить одноклавишный выключатель

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Установка выключателя-цепочки в бра

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

встроенный минивыключатель на шнуре в бра

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

сверление отверстия под установку выключателя цепочки в корпусе бра

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

установка выключателя на цепочке в настенное бра

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

как установить выключатель на цепочке в настенное бра

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.
Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.
В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.
Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.
Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.
После чего, индикатором убедитесь в отсутствии напряжения на кабеле.
Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.
Вот в принципе и все. Как видите, ничего сложного.
Подключение бра на две лампочки
С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.
Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.
Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.
Схема подключения через выключатель на проводе
А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?
В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.
При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.
Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?
Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.
Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.
Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

10 цепей автоматического аварийного освещения
В статье описаны 10 простых цепей автоматического аварийного освещения с использованием ярких светодиодов. Эта схема может использоваться во время сбоев питания и на открытом воздухе, где любой другой источник питания может быть недоступен.
Что такое аварийная лампа
Аварийная лампа — это схема, которая автоматически включает лампу, работающую от батареи, как только пропадает входная сеть переменного тока или при отключении и отключении сетевого питания.
Это предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному переключению аварийного освещения.
В описанных схемах вместо лампы накаливания используются светодиоды, что делает устройство очень энергоэффективным и более ярким благодаря своей светоотдаче.
Кроме того, в схеме используется очень инновационная концепция, специально разработанная мной, которая еще больше увеличивает экономичность устройства.
Давайте изучим концепцию и схему более подробно:
ПРЕДУПРЕЖДЕНИЕ — МНОГИЕ ЦЕПИ, ПРЕДСТАВЛЕННЫЕ НИЖЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, И ПОЭТОМУ ОЧЕНЬ ОПАСНЫ В ПИТАНИИ, НЕКРЫТОМ ПОЛОЖЕНИИ.
Теория автоматического аварийного освещения
Как следует из названия, это система, которая автоматически включает лампу при пропадании обычного источника переменного тока и выключает ее при восстановлении сетевого питания.
Аварийный свет может иметь решающее значение в областях, где часто случаются перебои в подаче электроэнергии, поскольку он может предотвратить возникновение неудобной ситуации при внезапном отключении сетевого питания. Это позволяет пользователю продолжить текущую задачу или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до восстановления электроснабжения..
1) Использование одного транзистора PNP
Концепция: мы знаем, что светодиоды требуют определенного фиксированного прямого падения напряжения, чтобы загореться, и именно на этом уровне, когда светодиод находится в лучшем состоянии, то есть напряжения, которые находятся примерно в прямом направлении падение напряжения позволяет устройству работать наиболее эффективно.
По мере увеличения этого напряжения светодиод начинает потреблять больше тока, а рассеивая дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.
Если бы мы могли поддерживать напряжение вокруг светодиода, близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.
Это именно то, что я пытался исправить в схеме. Поскольку здесь используется батарея на 6 В, это означает, что этот источник немного выше, чем прямое напряжение используемых здесь светодиодов, которое составляет 3,5 В.
Повышение напряжения на 2,5 В может вызвать значительное рассеяние и потерю мощности из-за тепловыделения.
Поэтому я подключил несколько диодов последовательно к источнику питания и убедился, что изначально, когда аккумулятор полностью заряжен; три диода эффективно переключаются, чтобы сбросить лишнее 2.5 вольт на белых светодиодах (потому что каждый диод теряет 0,6 вольт на себе).
Теперь, когда напряжение батареи падает, серия диодов сокращается до двух, а затем до одного, гарантируя, что только желаемое значение напряжения достигает банка светодиодов.
Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребления тока и обеспечивает резервное копирование в течение гораздо более длительного периода времени, чем при обычных подключениях.
Однако вы можете удалить эти диоды, если вы не хотите их включать.
Принципиальная схема
Как работает эта белая светодиодная цепь аварийного освещения
Обращаясь к принципиальной схеме, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:
Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного транзистора PNP, который используется здесь как переключатель.
Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют для них как земля.Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.
Здесь, пока сетевое питание включено, положительный вывод от источника питания достигает базы транзистора, удерживая его выключенным.
Следовательно, напряжение от батареи не может достигать группы светодиодов, поэтому она остается выключенной. Тем временем аккумулятор заряжается от напряжения источника питания, и он заряжается через систему непрерывной зарядки.
Однако, как только питание от сети пропадает, положительный полюс на базе транзистора исчезает, и он смещается вперед через резистор 10 кОм.
Транзистор включается, мгновенно загорая светодиоды. Первоначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере того, как светодиод становится более тусклым.
ЕСТЬ СОМНЕНИЯ? НЕ стесняйтесь комментировать и взаимодействовать.
Список деталей
R1 = 10K,
R2 = 470 Ом
C1 = 100 мкФ / 25 В,
мостиковые диоды и D1, D2 = 1N4007,
D3 — D5 = 1N5408,
T1 = BD140
Tr1 = 0-6 В, 500 мА,
Светодиоды = белые, высокоэффективные, 5 мм,
S1 = переключатель с тремя переключающими контактами.Использование бестрансформаторного источника питания
Представленная выше конструкция может быть также выполнена с использованием бестрансформаторного источника питания, как показано ниже:
Здесь мы обсудим, как можно построить аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.
Основные особенности предлагаемой автоматической бестрансформаторной схемы аварийного освещения, хотя и очень идентичны более ранним конструкциям, отсутствие трансформатора делает конструкцию довольно удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.
Однако цепь, которая полностью и напрямую связана с сетью переменного тока, чрезвычайно опасна для прикосновения в открытом положении, поэтому очевидно, что конструктор применяет все необходимые меры безопасности при ее изготовлении.
Описание схемы
Возвращаясь к идее схемы, транзистор T1, являющийся PNP-транзистором, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует через его базовый эмиттер.
Фактически здесь трансформатор заменяется конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые части представляют собой красивый небольшой компактный бестрансформаторный источник питания, способный держать транзистор выключенным во время присутствия сети, а также подзаряжать соответствующий аккумулятор.
Транзистор возвращается в состояние смещения с помощью R2 в момент отключения питания переменного тока.
Теперь аккумуляторная батарея проходит через T1 и загораются подключенные светодиоды.
На схеме показана батарея на 9 вольт, однако может быть встроена батарея на 6 вольт, но тогда D3 и D4 необходимо будет полностью снять с их позиций и заменить их проводной связью, чтобы энергия батареи могла течь напрямую через транзистор и светодиоды.
Схема цепи автоматического аварийного освещения
Видеоклип:

Список деталей
R1 = 1M,
R2 = 10K,
R3 = 50 Ом 1/2 Вт,
C1 = 1 мкФ / 400 В PPC,
C2 = 470 мкФ / 25 В,
D1, D2 = 1N4007,
D3, D4 = 1N5402,
Z1 = 12 В / 1 Вт,
T1 = BD140,
светодиоды, Белый, высокоэффективный, 5 мм
Макет печатной платы для указанной выше схемы (вид сбоку дорожки, фактический размер)
Список контактов
R1 = 1M
R2 = 10 Ом 1 Вт
R3 = 1K
R4 = 33 Ом 1 Вт
D1 — D5 = 1N4007
T1 = 8550
C1 = 474/400 В PPC
C2 = 10 мкФ / 25 В
Z1 = 4.7 В
Светодиоды = 20 мА / 5 мм
MOV = любой стандарт для 220 В
2) Автоматическая аварийная лампа с защитой от перенапряжения
В следующей схеме аварийной лампы с защитой от перенапряжения используется 7 последовательных диодов, соединенных в прямом смещении через линию питания входной конденсатор. Эти 7 диодов падают около 4,9 В и, таким образом, создают идеально стабилизированный и защищенный от перенапряжения выход для зарядки подключенного аккумулятора.
Аварийная лампа с автоматической активацией LDR «день — ночь»
В ответ на предложение одного из наших заядлых читателей, приведенная выше схема автоматического светодиодного аварийного освещения была модифицирована и улучшена с добавлением второго транзисторного каскада, включающего систему триггера LDR.
Этап делает работу аварийного освещения неэффективной в дневное время, когда доступно достаточное окружающее освещение, тем самым экономя драгоценную энергию батареи, избегая ненужного переключения устройства.
Модификации схемы для работы со 150 светодиодами, по запросу SATY:
Список деталей для цепи аварийного освещения на 150 светодиодов
R1 = 220 Ом, 1/2 Вт
R2 = 100 Ом, 2 Вт,
RL = Все 22 Ом, 1/4 Вт,
C1 = 100 мкФ / 25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный,
Трансформатор = 0 -6 В, 500 мА
3) Цепь автоматической аварийной лампы с отключением при низком заряде батареи
Следующая схема показывает, как в приведенную выше схему можно включить цепь отключения по низкому напряжению для предотвращения чрезмерного разряда батареи.
.Схема простого переключателя реле
Основное использование реле было замечено в истории передачи и получения информации, которая называлась кодом Морзе, где входные сигналы были либо 1, либо 0, эти изменения сигналов были механическими. отмеченные в терминах включения и выключения лампочки или звукового сигнала, это означает, что эти импульсы единиц и нулей преобразуются в механическое включение и выключение с помощью электромагнитов. Позже это было импровизировано и использовалось в различных приложениях. Давайте посмотрим, как этот электромагнит действует как переключатель и почему он назван РЕЛЕ.
Что такое реле?
Реле — это переключатель с электромеханическим приводом, однако в реле также используются другие принципы работы, такие как твердотельные реле. Реле обычно используется, когда требуется управлять цепью с помощью отдельного маломощного сигнала или когда несколько цепей должны управляться одним сигналом. Они подразделяются на множество типов, стандартное и обычно используемое реле состоит из электромагнитов, которые обычно используются в качестве переключателя.Словарь говорит, что реле означает акт передачи чего-либо от одной вещи к другой, то же значение может быть применено к этому устройству, потому что сигнал, полученный с одной стороны устройства, управляет операцией переключения на другой стороне. Таким образом, реле — это переключатель, который управляет цепями (размыканием и замыканием) электромеханически. Основная операция этого устройства заключается в замыкании или размыкании контакта с помощью сигнала без участия человека для его включения или выключения. Он в основном используется для управления цепью высокой мощности с использованием сигнала низкой мощности.Обычно сигнал постоянного тока используется для управления цепью, которая управляется высоким напряжением, например, управление бытовой техникой переменного тока с помощью сигналов постоянного тока от микроконтроллеров.
Итак, теперь мы понимаем, что такое реле и почему они используются в схемах. Далее мы рассмотрим простой пример, в котором мы будем включать лампу переменного тока (CFL) с помощью релейного переключателя. В этой схеме реле мы используем кнопку для включения реле 5 В, которое, в свою очередь, замыкает вторую цепь и включает лампу.
Необходимые материалы
Реле 5В
Держатель лампы
КЛЛ
Кнопка включения / выключения
Перфорированная плита
аккумулятор 9В
Электропитание переменного тока
Схема релейного переключателя

Работа основной цепи реле 5 В
В приведенной выше схеме реле 5 В питается от батареи 9 В. Переключатель ВКЛ / ВЫКЛ добавлен для переключения реле.В исходном состоянии, когда переключатель разомкнут, ток через катушку не протекает, поэтому общий порт реле подключен к контакту NO (нормально разомкнутый), поэтому ЛАМПА остается выключенной.
Когда переключатель замкнут, ток начинает течь через катушку, и в соответствии с концепцией электромагнитной индукции в катушке создается магнитное поле, которое притягивает подвижный якорь, и Com-порт подключается к контакту NC (нормально замкнутый) реле. . Следовательно, ЛАМПА включается.
Итак, с помощью простого механизма, управляемого напряжением 9 В, мы можем управлять питанием переменного тока напряжением 230 В.
.
Electronics Club — Переключатели — SPST, SPDT, DPST, DPDT, реверсивный, ON-ON, ON-OFF-ON, мгновенный ON- (ON), нажимной, поворотный, многоходовой, наклонный, язычковый
Electronics Club — Переключатели — SPST, SPDT, DPST, DPDT, реверсивный, ВКЛ-ВКЛ, ВКЛ-ВЫКЛ-ВКЛ, мгновенное ВКЛ- (ВКЛ), толкающий, поворотный, многоходовой, наклонный, язычок
Переключающие контакты (полюс, ход и т. Д.)
Стандартные переключатели (SPST, DPDT и т. Д.)
Специальные переключатели (многоходовые, наклонные, язычковые и т. Д.)
См. Также: Реле | Последовательный и параллельный
Выбор переключателя
Особенности, которые следует учитывать при выборе коммутатора:
Тип контактов типа DPDT.
Номинальные значения по напряжению и току.
Принцип работы тумблер, сдвиг и т. Д.
Следующие термины используются для обозначения различных типов стандартных переключателей:
SPST = однополюсный, одинарный
SPDT = однополюсный, двусторонний
DPST = двухполюсная, одинарная
DPDT = двухполюсная, двойная
Контакты переключателя
Для описания переключающих контактов используется несколько терминов:
Полюс — количество комплектов контактов переключателя.
Throw — количество проводящих позиций (используется только для одинарных и двойных)
Путь — количество ведущих позиций.
Momentary — переключатель возвращается в нормальное положение при отпускании.
Обрыв — положение выключено, контакты не проводят.
Замкнут — положение включено, контакты проводящие, позиций может быть несколько.
Простой двухпозиционный выключатель

Простой двухпозиционный выключатель с одним набором контактов, однополюсный , и одно положение переключения, которое проводит, одиночный ход .Этот тип переключателя называется SPST (однополюсный, однопозиционный). и его действие описано как ВКЛ-ВЫКЛ . Механизм переключателя имеет два положения: закрыто = включено и открыто = выключено, но это называется «однопозиционный». потому что ведет только одна позиция.
Простой нажимной переключатель

Простой кнопочный выключатель, такой как дверной звонок, имеет один набор контактов и положение включения. только на мгновение, как только вы отпустите переключатель, он снова выключится. Это действие называется нажатием на включение (нажатие для замыкания контактов).Кратковременное действие показано с помощью скобок: (ON) -OFF .
Номинальные характеристики контактов переключателя
Переключающие контакты рассчитаны на максимальное напряжение и ток, и могут быть разные рейтинги для переменного и постоянного тока. Значения переменного тока выше, потому что ток падает до нуля. много раз в секунду, и вероятность образования дуги на контактах переключателя снижается.
Для проектов низковольтной электроники номинальное напряжение не имеет значения, но может потребоваться чтобы проверить текущий рейтинг.Максимальный ток меньше для индуктивных нагрузок (катушек и двигатели), потому что они вызывают большее искрение на контактах при выключении.
Стандартные переключатели
Фотографии © Rapid Electronics
ВКЛ-ВЫКЛ, SPST
SPST = однополюсный, односторонний

Простой двухпозиционный выключатель.
Этот тип может использоваться для переключения источника питания на цепь. На фотографии представлен тумблер SPST
.
При использовании в сети электропитания этот тип переключателя должен быть в токоведущем проводе, но лучше использовать переключатель DPST, чтобы изолировать как фазу, так и нейтраль.
Rapid Electronics: Тумблер SPST
(ON) -OFF, Push-to-Make, SPST мгновенный

При отпускании нажимной выключатель возвращается в свое нормально разомкнутое = выключенное положение. кнопку, это показано скобками вокруг (ON). Это стандартный переключатель дверного звонка.
Rapid Electronics: нажимной выключатель
ВКЛ. (ВЫКЛ.), Push-to-break, SPST Momentary

При отпускании кнопки выключатель возвращается в свое нормально замкнутое = включено положение, это показано скобками вокруг (ВЫКЛ).
Rapid Electronics: нажимной выключатель
НА-НА, SPDT
SPDT = однополюсный, двойной бросок

Этот переключатель может быть включен в обоих положениях, в каждом случае включается отдельное устройство. Его также называют переключателем переключения .
Например, переключатель SPDT может использоваться для включения красной лампы в одном положении и зеленой лампы в другом положении.
Тумблер SPDT может использоваться как простой выключатель, подключившись к COM и одному из A или B клеммы показаны на схеме.A и B взаимозаменяемы, поэтому переключатели обычно не имеют маркировки.
Тумблерные, ползунковые и перекидные переключатели SPDT
ВКЛ-ВЫКЛ-ВКЛ, SPDT Центр ВЫКЛ

Это специальная версия стандартного переключателя SPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено.
Быстрая электроника: Центральный выключатель SPDT
Мгновенная (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, когда переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.
Быстрая электроника: (ON) -OFF- (ON) переключатель
Двойное включение-выключение, DPST
DPST = двухполюсный, одинарный бросок

Пара двухпозиционных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).
Переключатель DPST часто используется для электросети, поскольку он переключает как активные, так и нейтральные соединения.
Быстрая электроника: Кулисный переключатель DPST
Dual ON-ON, DPDT
DPDT = двойной полюс, двойной бросок

Пара включенных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).
Реверсивный переключатель
DPDT-переключатель может быть подключен как реверсивный переключатель для двигателя, как показано на схеме ниже:

Быстрая электроника: Ползунковый переключатель DPDT
ВКЛ-ВЫКЛ-ВКЛ, DPDT Центр ВЫКЛ

Это специальная версия стандартного переключателя DPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено. Это может быть полезно для управления двигателем, поскольку у вас есть прямое, выключенное и обратное положение.
Быстрая электроника: DPDT центральный выключатель
Мгновенная (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, когда переключатель возвращается в центральное положение выключения при отпускании. Скобки используются для отображения мгновенного действия.
Быстрая электроника: DPDT центральный выключатель без фиксации
Переключатели специальные
Фотографии © Rapid Electronics
Двухпозиционный переключатель (например, ON-OFF, SPST)

Выглядит как кнопочный выключатель мгновенного действия, но это стандартный двухпозиционный выключатель SPST: нажмите один раз, чтобы включить, нажмите еще раз, чтобы выключить.Это называется действием с фиксацией .
Rapid Electronics: Двухпозиционный переключатель SPST
Микровыключатель (обычно ВКЛ-ВКЛ, SPDT)
Микропереключатели
предназначены для переключения полностью открытого или полностью закрытого положения в ответ на небольшие движения и небольшие силы. Они доступны с прикрепленными рычагами и роликами.
Микропереключатели
часто используются в качестве датчиков в машинном оборудовании для определения положения деталей, включая двери, например. они могут использоваться для остановки машины, если открывается дверь или панель, открывающая движущиеся части.
Нормальные выключатели, вероятно, будут страдать от повреждения дуговым разрядом (искрой) на своих контактах, когда они не открываются и не закрываются полностью, микровыключатели предназначены для предотвращения этой проблемы.
Rapid Electronics: микровыключатели
Ключевой переключатель

Переключатель с ключом. Показанный пример — SPST.
Rapid Electronics: клавишные переключатели
Переключатель наклона (SPST)

Переключатели наклона содержат токопроводящую жидкость, которая при наклоне замыкает контакты внутри переключателя.Их можно использовать в качестве датчиков для определения положения объекта. Некоторые переключатели наклона содержат ядовитую ртуть.
Геркон

Контакты герконового переключателя замыкаются поднесением небольшого магнита к переключателю. Они используются в цепях безопасности, например, для проверки того, что двери закрыты. Стандартные герконы — это SPST (простое включение-выключение), но также доступны версии SPDT (переключаемые).
Внимание: герконы имеют стеклянный корпус, который легко разбивается! Для получения рекомендаций по обращению посетите веб-сайт Electronics in Meccano.
Rapid Electronics: герконы
DIL-переключатель

DIL = двухрядный.
DIL-переключатель — это набор миниатюрных двухпозиционных переключателей SPST, в показанном примере 8 переключателей. Размер корпуса такой же, как у стандартной интегральной схемы DIL.
DIL-переключатели
используются для настройки цепей, например, установки кода пульта дистанционного управления. Они также известны как переключатели DIP (Dual In-Line Parallel).
Rapid Electronics: DIL-переключатели
Многополюсный переключатель

На рисунке показан 6-полюсный двухпозиционный переключатель, также известный как 6-полюсный переключающий переключатель.Его можно настроить на мгновенное или фиксирующее действие. Действие фиксации означает, что он ведет себя как кнопочный переключатель, нажмите один раз для первой позиции, нажмите еще раз для второй позиции и т. д.
Быстрая электроника: 6-полюсный переключатель
Многопозиционный переключатель

Многопозиционные переключатели имеют 3 или более проводящих положений и могут иметь несколько полюсов (контактные группы).
Символ показывает 1-полюсный 4-позиционный переключатель.

Популярный тип имеет вращающееся действие и доступен с различными схемами контактов от 1-полюсного 12-контактного до 4-полюсного 3-контактного.Количество путей (положений переключателя) можно уменьшить, установив упор под крепежную гайку. Например, если вам нужен 2-полюсный 5-позиционный переключатель, вы можете купить 2-полюсный 6-позиционный переключатель и отрегулировать упор.
Сравните многополюсный переключатель (много положений переключателя) с описанным выше многополюсным переключателем (множество наборов контактов).
Rapid Electronics: многоходовые поворотные переключатели
Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку.У них есть широкий ассортимент переключателей и других компонентов для электроники, и я рад рекомендую их как поставщика.
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.
клуб электроники.info © Джон Хьюс 2020
Веб-сайт размещен на Tsohost
.
В чем разница между коммутацией каналов и коммутацией пакетов?
БЕСПЛАТНАЯ ЗАПИСЬ КЛАСС
КОНКУРСНЫЕ ЭКЗАМЕНА
BNAT
Классы
Класс 1-3
Класс 4-5
Класс 6-10
Класс 110003 CBSE
Книги NCERT
Книги NCERT для класса 5
Книги NCERT, класс 6
Книги NCERT для класса 7
Книги NCERT для класса 8
Книги NCERT для класса 9
Книги NCERT для класса 10
NCERT Книги для класса 11
NCERT Книги для класса 12
NCERT Exemplar
NCERT Exemplar Class 8
NCERT Exemplar Class 9
NCERT Exemplar Class 10
NCERT Exemplar Class 11
9plar
RS Aggarwal
RS Aggarwal Решения класса 12
RS Aggarwal Class 11 Solutions
RS Aggarwal Решения класса 10
Решения RS Aggarwal класса 9
Решения RS Aggarwal класса 8
Решения RS Aggarwal класса 7
Решения RS Aggarwal класса 6
RD Sharma
RD Sharma Class 6 Решения
RD Sharma Class 7 Решения
Решения RD Sharma Class 8
Решения RD Sharma Class 9
Решения RD Sharma Class 10
Решения RD Sharma Class 11
Решения RD Sharma Class 12
PHYSICS
Механика
Оптика
Термодинамика
Электромагнетизм
ХИМИЯ
Органическая химия
Неорганическая химия
Периодическая таблица
MATHS
Статистика
9000 Pro Числа
Числа
9000 Pro Числа Тр Игонометрические функции
Взаимосвязи и функции
Последовательности и серии
Таблицы умножения
Детерминанты и матрицы
Прибыль и убытки
Полиномиальные уравнения
Деление фракций
Microology
0003000
FORMULAS
Математические формулы
Алгебраные формулы
Тригонометрические формулы
Геометрические формулы
КАЛЬКУЛЯТОРЫ
Математические калькуляторы
0003000
000 CALCULATORS
000
000 Калькуляторы по химии 900 Образцы документов для класса 6
Образцы документов CBSE для класса 7
Образцы документов CBSE для класса 8
Образцы документов CBSE для класса 9
Образцы документов CBSE для класса 10
Образцы документов CBSE для класса 1 1
Образцы документов CBSE для класса 12
Вопросники предыдущего года CBSE
Вопросники предыдущего года CBSE, класс 10
Вопросники предыдущего года CBSE, класс 12
HC Verma Solutions
HC Verma Solutions Класс 11 Физика
HC Verma Solutions Класс 12 Физика
Решения Лакмира Сингха
Решения Лахмира Сингха класса 9
Решения Лахмира Сингха класса 10
Решения Лакмира Сингха класса 8
9000 Класс
9000BSE 9000 Примечания3 2 6 Примечания CBSE
Примечания CBSE класса 7
Примечания
Примечания CBSE класса 8
Примечания CBSE класса 9
Примечания CBSE класса 10
Примечания CBSE класса 11
Примечания 12 CBSE
Примечания к редакции 9000 CBSE 9000 Примечания к редакции класса 9
CBSE Примечания к редакции класса 10
CBSE Примечания к редакции класса 11
Примечания к редакции класса 12 CBSE
Дополнительные вопросы CBSE
Дополнительные вопросы по математике класса 8 CBSE
Дополнительные вопросы по науке 8 класса CBSE
Дополнительные вопросы по математике класса 9 CBSE
Дополнительные вопросы по математике класса 9 CBSE Вопросы
CBSE Class 10 Дополнительные вопросы по математике
CBSE Class 10 Science Extra questions
CBSE Class
Class 3
Class 4
Class 5
Class 6
Class 7
Class 8 Класс 9
Класс 10
Класс 11
Класс 12
Учебные решения
Решения NCERT
Решения NCERT для класса 11
Решения NCERT для класса 11 по физике
Решения NCERT для класса 11 Химия
Решения NCERT для биологии класса 11
Решение NCERT s Для класса 11 по математике
NCERT Solutions Class 11 Accountancy
NCERT Solutions Class 11 Business Studies
NCERT Solutions Class 11 Economics
NCERT Solutions Class 11 Statistics
NCERT Solutions Class 11 Commerce
NCERT Solutions for Class 12
Решения NCERT для физики класса 12
Решения NCERT для химии класса 12
Решения NCERT для биологии класса 12
Решения NCERT для математики класса 12
Решения NCERT, класс 12, бухгалтерский учет
Решения NCERT, класс 12, бизнес-исследования
NCERT Solutions Class 12 Economics
NCERT Solutions Class 12 Accountancy Part 1
NCERT Solutions Class 12 Accountancy Part 2
NCERT Solutions Class 12 Micro-Economics
NCERT Solutions Class 12 Commerce
NCERT Solutions Class 12 Macro-Economics
NCERT Solut Ионы Для класса 4
Решения NCERT для математики класса 4
Решения NCERT для класса 4 EVS
Решения NCERT для класса 5
Решения NCERT для математики класса 5
Решения NCERT для класса 5 EVS
Решения NCERT для класса 6
Решения NCERT для математики класса 6
Решения NCERT для науки класса 6
Решения NCERT для класса 6 по социальным наукам
Решения NCERT для класса 6 Английский язык
Решения NCERT для класса 7
Решения NCERT для математики класса 7
Решения NCERT для науки класса 7
Решения NCERT для социальных наук класса 7
Решения NCERT для класса 7 Английский язык
Решения NCERT для класса 8
Решения NCERT для математики класса 8
Решения NCERT для науки 8 класса
Решения NCERT для социальных наук 8 класса ce
Решения NCERT для класса 8 Английский
Решения NCERT для класса 9
Решения NCERT для класса 9 по социальным наукам
Решения NCERT для математики класса 9
Решения NCERT для математики класса 9 Глава 1
Решения NCERT для математики класса 9, глава 2
Решения NCERT
для математики класса 9, глава 3
Решения NCERT для математики класса 9, глава 4
Решения NCERT для математики класса 9, глава 5
Решения NCERT
для математики класса 9, глава 6
Решения NCERT для математики класса 9, глава 7
Решения NCERT
для математики класса 9, глава 8
Решения NCERT для математики класса 9, глава 9
Решения NCERT для математики класса 9, глава 10
Решения NCERT
для математики класса 9, глава 11
Решения
NCERT для математики класса 9 Глава 12
Решения NCERT
для математики класса 9 Глава 13
NCER Решения T для математики класса 9 Глава 14
Решения NCERT для математики класса 9 Глава 15
Решения NCERT для науки класса 9
Решения NCERT для науки класса 9 Глава 1
Решения NCERT для науки класса 9 Глава 2
Решения NCERT для науки класса 9 Глава 3
Решения NCERT для науки класса 9 Глава 4
Решения NCERT для науки класса 9 Глава 5
Решения NCERT для науки класса 9 Глава 6
Решения NCERT для науки класса 9 Глава 7
Решения NCERT для науки класса 9 Глава 8
Решения NCERT для науки класса 9 Глава 9
Решения NCERT для науки класса 9 Глава 10
Решения NCERT для науки класса 9 Глава 12
Решения NCERT для науки класса 9 Глава 11
Решения NCERT для науки класса 9 Глава 13
Решения NCERT
для науки класса 9 Глава 14
Решения NCERT для класса 9 по науке Глава 15
Решения NCERT для класса 10
Решения NCERT для класса 10 по социальным наукам
Решения NCERT для математики класса 10
Решения NCERT для класса 10 по математике Глава 1
Решения NCERT для математики класса 10, глава 2
Решения NCERT для математики класса 10, глава 3
Решения NCERT для математики класса 10, глава 4
Решения NCERT для математики класса 10, глава 5
Решения NCERT для математики класса 10, глава 6
Решения NCERT для математики класса 10, глава 7
Решения NCERT для математики класса 10, глава 8
Решения NCERT для математики класса 10, глава 9
Решения NCERT для математики класса 10, глава 10
Решения NCERT для математики класса 10 Глава 11
Решения NCERT для математики класса 10 Глава 12
Решения NCERT для математики класса 10 Глава ter 13
Решения NCERT для математики класса 10, глава 14
Решения NCERT для математики класса 10, глава 15
Решения NCERT для науки класса 10
Решения NCERT для класса 10, наука, глава 1
Решения NCERT для класса 10 Наука, глава 2
Решения NCERT для класса 10, глава 3
Решения NCERT для класса 10, глава 4
Решения NCERT для класса 10, глава 5
Решения NCERT для класса 10, глава 6
Решения NCERT для класса 10 Наука, глава 7
Решения NCERT для класса 10, глава 8
Решения NCERT для класса 10, глава 9
Решения NCERT для класса 10, глава 10
Решения NCERT для класса 10, глава 11
Решения NCERT для класса 10 Наука Глава 12
Решения NCERT для класса 10 Наука Глава 13
NCERT S Решения для класса 10 по науке Глава 14
Решения NCERT для класса 10 по науке Глава 15
Решения NCERT для класса 10 по науке Глава 16
Программа NCERT
NCERT
Commerce
Class 11 Commerce Syllabus
Учебный план класса 11
Учебный план класса 11
Учебный план экономического факультета 11
Учебный план по коммерции класса 12
Учебный план класса 12
Учебный план класса 12
Учебный план
Класс 12 Образцы документов для коммерции
Образцы документов для коммерции класса 11
Образцы документов для коммерции класса 12
TS Grewal Solutions
TS Grewal Solutions Class 12 Accountancy
TS Grewal Solutions Class 11 Accountancy
Отчет о движении денежных средств 9 0004
Что такое предпринимательство
Защита прав потребителей
Что такое основные средства
Что такое баланс
Что такое фискальный дефицит
Что такое акции
Разница между продажами и маркетингом
9100003
ICC
Образцы документов ICSE
Вопросы ICSE
ML Aggarwal Solutions
ML Aggarwal Solutions Class 10 Maths
ML Aggarwal Solutions Class 9 Maths
ML Aggarwal Solutions Class 8 Maths
ML Aggarwal Solutions Class 7 Maths Решения Математика класса 6
Решения Селины
Решения Селины для класса 8
Решения Селины для класса 10
Решение Селины для класса 9
Решения Фрэнка
Решения Фрэнка для математики класса 10
Франк Решения для математики 9 класса
9000 4
ICSE Class
ICSE Class 6
ICSE Class 7
ICSE Class 8
ICSE Class 9
ICSE Class 10
ISC Class 11
ISC Class 12
IC
900 Экзамен по IAS
Экзамен по государственной службе
Программа UPSC
Бесплатная подготовка к IAS
Текущие события
Список статей IAS
Мок-тест IAS 2019
Мок-тест IAS 2019 1
Мок-тест IAS4
2
Комиссия по государственным услугам
Экзамен KPSC KAS
Экзамен UPPSC PCS
Экзамен MPSC
Экзамен RPSC RAS
TNPSC Group 1
APPSC Group 1
Экзамен BPSC
Экзамен WPSC
Экзамен
Экзамен GPSC
Вопросник UPSC 2019
Ответный ключ UPSC 2019
900 10 Коучинг IAS
Коучинг IAS Бангалор
Коучинг IAS Дели
Коучинг IAS Ченнаи
Коучинг IAS Хайдарабад
Коучинг IAS Мумбаи
JEE4
9000 JEE 9000 JEE 9000 Advanced
Образец статьи JEE
Вопросник JEE
Биномиальная теорема
Статьи JEE
Квадратное уравнение
NEET
Программа BYJU NEET
NEET 2020
NEET Eligibility
NEET Eligibility
NEET Eligibility 2020 Подготовка
NEET Syllabus
Support
Разрешение жалоб
Служба поддержки
Центр поддержки
Государственные советы
GSEB
GSEB Syllabus
GSEB Образец 003 GSEB Books
MSBSHSE
MSBSHSE Syllabus
MSBSHSE Учебники
MSBSHSE Образцы статей
MSBSHSE Вопросы
AP Board
AP Board
AP Board
9000
AP 2 Year Syllabus
MP Board
MP Board Syllabus
MP Board Образцы документов
MP Board Учебники
Assam Board
Assam Board Syllabus
Assam Board
Assam Board
Assam Board Документы
BSEB
Bihar Board Syllabus
Bihar Board Учебники
Bihar Board Question Papers
Bihar Board Model Papers
BSE Odisha
Odisha Board
Odisha Board
Odisha Board
ПСЕБ 9 0002
PSEB Syllabus
PSEB Учебники
PSEB Вопросы и ответы
RBSE
Rajasthan Board Syllabus
RBSE Учебники
RBSE
RBSE
000 HPOSE
000 HPOSE
000
000 HPOSE
000
000 HPOSE
000
0000003 Документы с вопросами
JKBOSE
JKBOSE Sylla
.
No related posts.
