Инструмент для вытяжки авто своими руками: Приспособления для кузовного ремонта автомобилей своими руками — Северный бастион

Содержание

Инструменты для эффективного устранения вмятин

Обычная технология рихтовки кузова транспортного средства за все время своего существования претерпела немало изменений. Ушли те времена, когда данный процесс осуществлялся посредством применения одного молотка. Рихтовка кузова – это достаточно сложный процесс, который требует очень ответственного подхода, профессиональных навыков, знаний, а также важно выбрать инструмент для рихтовки кузова.
Приобрести в настоящее время качественные инструменты для рихтовки кузова можно в специализированных магазинах или на обычном рынке. Можно, конечно, изготовить все требуемые инструменты своими руками, но для этого требуется обладать определенными знаниями и материалами.

Среди наиболее распространенных инструментов можно выделить следующие приспособления:

Ударный инструмент, то есть киянки и молотки. Основным их предназначением является качественное выравнивание вмятин. Рихтовочные молотки от обычных слесарных отличается наличием закругленной поверхности, причем очень хорошо отполированным. Для изготовления данных инструментов используются такие материалы, как пластик, цветные металлы, резина и так далее;
Поддержки, штампы и наковальни. Данные приспособления требуются для того чтобы хорошо поддерживать то место кузова, которое будет выпрямляться.

Поддержки в обязательном порядке должны повторять вмятину, потому в обычном профессиональном наборе их присутствует немало.

Такие инструменты, как молоток и наковальня обязательно должны быть использованы в паре. Здесь самое главное грамотно подобрать специальный подкладной штамп, а также учесть такие параметры, как размер, вес и радиус кривизны. Для осуществления данного процесса можно использовать разные подручные предметы, но их также необходимо очень тщательно подбирать под каждый вид и тип изъяна кузова;

Ложки и ударные полотна. Подобные приспособления обычно служат для эффективного вытягивания вмятины. Кроме того, они могут быть использованы в качестве тех же поддержек.
Очень часто после ДТП возникает необходимость отделения наружной поверхности от внутренней. Для этого и требуется специальная ложка для рихтовки, посредством которой можно быстро исправить любую кривизну элемента;
Крюки и рычаги, которые применяются в случае необходимости произвести вытяжку вмятину с внутренней стороны. крюков должно быть немало, но все они отличаются размерам, по толщине металла или по углу загиба. Подобные крюки можно сделать и самостоятельно, использовать можно специальный пруток из качественного металла, диаметр которого равен 10-12 мм;
Потребуется специальный шлифовальный инструмент, то есть напильники и шлифовальная машинка. Они используются для шлифовки элемента кузова, который был предварительно подвергнут обработке.

Набор инструментов для рихтовки кузова

При отсутствии профессиональной шлифовальной машины, если работы проводятся в обычном гараже, можно использовать не профессиональный набор для рихтовки, но простой наждачный круг, который закреплен на электрической дрели.

Споттер для рихтовки кузова

Современные рихтовочные инструменты в обязательном порядке предполагают наличие такого устройства, как споттер. По сути, это профессиональный инструмент, который предназначен для осуществления точечной сварки на разных металлических поверхностях. На данный момент современный рынок предлагает настоящие полноценные многофункциональные системы, которые построены на базе споттера. Как правило, в них присутствует специальный пневматический или гидравлический молоток.

Несомненным преимуществом споттера является наличие у него высоких показателей точности обработки кузовной поверхности. Подобный инструмент дает возможность ограничить шпаклевку и грунтовку, слой которой равен всего 1 мм. Подобным образом предоставляется возможность обеспечить высокое качество последующей покраски кузова.

Специальный набор молотков для рихтовки

Многие в процессе рихтовки используют специальный набор молотков. Он состоит из следующих видов данного инструмента:

С плоским бойком – для качественной обработки плоской поверхности.
С выпуклым бойком – для эффективного устранения дефектов, присутствующих на выпуклой поверхности кузова.
Гладилки – применяются для сглаживания всех видов выпуклых дефектов.

Молоток, имеющий насечки – используется для работы с разными вытянутыми поверхностями.
Специальные крючки для выдавливания вмятин с внутренней стороны кузова авто.
Напильники, имеющие насечки, которые используются для обработки относительно небольших поверхностей.
Наковальни и поддержки – это качественное дополнительное оборудование, которое требуется для эффективного крепления металла и его поддержки в процессе рихтовки.

Пошаговая инструкция – как правильно рихтовать машину

Начинающим автолюбителям и тем, кто не имеет большого опыта, можно посоветовать пользоваться услугами профессионалов, как их физической помощью, так и консультационной.

Процесс рихтовки своими руками осуществляется посредством следующих шагов:

Прежде всего производится демонтаж дефектных элементов кузова, также требуется снять обшивку и иные мешающие элементы.
Снятый элемент ложится на ровную поверхность, это необходимо для того чтобы очертить существующие границы повреждения.
Присутствующие достаточно большие вмятины следует выравнивать с края, там где находятся все основные механические повреждения. Используя специальный рихтовочный молоток, требуется от края в центру двигаться, вмятина при этом постепенно будет уменьшаться. При осуществлении данного процесса требуется в обязательном порядке использовать поддержку.

Насколько высококачественно выполнена рихтовка кузова, можно провести просто посредством приложения ладони к обработанному месту. Если это впадины, то устранить их посредством простого выдавливания невозможно.

Процесс осуществления рихтовки автомобиля осуществляется обычно по элементам, а ниже будет описано, как производить данный процесс в зависимости от того, какой из элементов подвергается рихтовке.

Рихтовка дверей транспортного средства своими руками

Процесс отделки этой детали также должен осуществляться с предварительного демонтажа. С дверной конструкции требуется снять обшивку, установить или положить данный элемент в удобное положение и также подложить мягкую пластинку. Для осуществления рихтовки двери потребуется использовать инструменты, которые используются при беспокрасочном выравнивании вмятин. Они позволяет проникать в самые труднодоступные места.

В ситуации, если металл не поддается процессу рихтовки, можно перед отделкой немного прогреть ее посредством специального полуавтомата.

Соприкосновение поверхностей требуется разделять при помощи специального крюка, а также рихтовочной ложки. Отделку такого плана следует начинать очень аккуратно.

Рихтовка автомобильного капота своими руками

Наиболее часто автомобилистам приходится осуществлять рихтовку капота. Предварительно его нужно снять, удалить с наружной стороны остатки краски или лака. Также потребуется удалить с внутренней поверхности специальное антикоррозийное и шумопоглощающее покрытие.

Процесс ремонта данного элемента требуется начинать с рихтовки тех мест, которые характеризуются высокими показателями жесткости:

Складки;
Усилители;
Линии перегибов.

При осуществлении этого процесса следует производить частые и небольшие по усилию удары. Если вмятина достаточно большая, начинать процесс рихтовки необходимо с вершины данного дефекта.

Процесс рихтовки считается достаточно сложным для применения его в домашних условиях. Это основано на необходимости присутствия большого опыта работы.

По осуществлению данного процесса нет никакой учебной литературы, потому существует не так много мастеров, способных произвести ручную рихтовку.

Устал платить штрафы? Выход есть!

100% ЗАЩИТА ОТ КАМЕР ГИБДД — НАНОПЛЕНКА! Подробнее по ссылке

Скрывает номер от камер и радаров.
Начинает действовать сразу после установки.
Быстро и легко приклеивается.
Защита номеров до 2-х лет.

ЧТО ВЫ ПОЛУЧИТЕ БЛАГОДАРЯ НАНОПЛЕНКЕ

На 100% скрывает номер от камер ГИБДД в любую погоду.
Невозможно обнаружить защиту глазом.
Прочно держится в любую погоду и после мытья автомобиля.

НАНОПЛЕНКА является полностью незаметной для человеческого глаза.

Как сделать обратный молоток: 5 вариантов для разных задач

Появилась вмятина на кузове авто и нужно избавиться от нее как можно быстрее? Если проблемный участок небольших размеров, можно попробовать отрихтовать его самому в условиях гаража.

Для этого будем использовать специальное приспособление — обратный молоток.

Конечно, такие процедуры владелец авто проводит на свой страх и риск, потому что результат предсказать сложно. Но если все сделать правильно, то небольшую вмятину убрать все же получится.

В сегодняшней статье расскажем, как сделать обратный молоток своими руками.

Причем рассмотрим разные варианты конструкции самоделки. Ведь приспособление может использоваться не только для рихтовки кузова авто, но и при выполнении отделочных работ в помещении — например, при укладке ламината и керамической плитки.

Чертежи с указанием размеров деталей при необходимости можно найти в интернете, но можно и без них обойтись.

Простой обратный молоток своими руками

Небольшие кузовные работы без проблем можно выполнить и в условиях гаража. Потребуется только одно нехитрое приспособление.

Автор Alexander Polulyakh поделится интересной идеей, как из простых и доступных материалов сделать обратный молоток своими руками для ремонта кузова авто.

Материалы, которые потребуются нам для изготовления самоделки:

резьбовая шпилька;
стальной кругляк;
полдюймовая труба;
барашковая гайка;
металлическая шайба.

Мастер использует для изготовления самоделки резьбовую шпильку М10. Вместо нее можно взять стальной кругляк, с обеих сторон которого нужно будет нарезать резьбу М10.

Также потребуется кусок полудюймовой трубы — отрезаем заготовку длиной 10 см, по центру которой необходимо будет просверлить сквозное отверстие диаметром 10 мм.

Полдюймовую трубку нужно соединить с отрезком шпильки. Сделать это можно двумя способами: например, с помощью гаек или сваркой.

1 вариант — с помощью гаек

Второй способ хорош тем, что на ручке не будет никаких выступов, которые во время использования обратного молотка могут давить в ладонь.

2 вариант — с помощью сварки

На следующем этапе отрезаем стальной кругляк длиной примерно 10-15 см. Сверлим в нем продольное отверстие, чтобы можно было надеть на резьбовую шпильку.

Как вариант, можно просто подобрать толстостенную стальную трубу подходящего диаметра, и не придется ничего сверлить.

На следующем этапе необходимо будет сделать «присоску». Для этого потребуется приварить к металлической шайбе барашковую гайку.

Таких «присосок» можно сделать несколько штук разного диаметра — на все случаи жизни, как говорится. Накручиваем «присоску» на конец резьбовой шпильки.

Чтобы надежно прикрепить «присоску» к вмятине на кузове авто, потребуется термоклей.

Если под рукой нет пистолета для термоклея — ничего страшного. Нам потребуется палочка термоклея и газовый баллончик с горелкой.

Разогреваем наружную часть «присоски», после чего наносим на поверхность термоклей, и быстро приклеиваем «присоску» к вмятине на кузове.

Важно дождаться полного высыхания термоклея, после чего можно приступать к выпрямлению вмятины с помощью обратного молотка.

Пошаговый процесс изготовления самоделки можно посмотреть в авторском видеоролике. Идея примечательна тем, что данное приспособление сможет сделать каждый.

Обратный молоток для кузовного ремонта

Предлагаем рассмотреть еще один простой вариант самодельного приспособления, которое поможет удалить (выпрямить) вмятины на кузове автомобиля. За основу самоделки автор использует старую рулевую тягу от автомобиля.

Сначала необходимо будет зачистить ее от ржавчины — для этого удобно сделать следующим образом: зажимаем конец рулевой тяги в патроне электродрели, после чего включаем дрель, и обрабатываем поверхность металла наждачной бумагой.

Далее нам потребуется стальной кругляк — отрезаем от него кусок длиной 12 см. В нем необходимо будет просверлить сквозное продольное отверстие, чтобы можно было надеть на рулевую рейку.

Также понадобится еще часть рулевого наконечника, которая подходит по резьбе к рулевой тяге, и металлическая пластина с насечками. Смотрите фото ниже.

В данном случае форма пластины — прямоугольная. Но можно сделать ее круглой или квадратной.

Часть рулевого наконечника привариваем к металлической пластине — в результате у нас получилась сменная насадка. Болванку из стального кругляка надеваем на рулевую тягу, на конце которой привариваем шайбу из толстого металла.

Чтобы прикрепить пластину к поверхности кузова, можно использовать какой-нибудь «приставучий» клеевой состав — например, от пароизоляционной пленки, которая используется при монтаже пластиковых окон.

По факту, данная приспособа практически ничем не отличается от первого варианта. За исключением разве что способа приклеивания к металлу.

В первом случае автор приклеивал «присоску» с помощью термоклея, и приходилось ждать некоторое время, пока клей схватится. Использование же клеевого состава от пароизоляционной пленки намного ускоряет выполнение кузовных работ.

Пошаговый процесс изготовления самоделки, а также ее применение и возможности можно посмотреть на видео ниже. Данной идеей поделился автор TEXaS TV.

Обратный молоток из старой гантели

Для изготовления третьего варианта обратного молотка нам понадобится старая пружинная гантель (сейчас таких не производят, а вот во времена СССР было полно — возможно, у кого-то и валяются на балконе или на даче).

Первым делом разбираем гантель — состоит она из двух одинаковых половинок. Делаем разметку, и прорезаем в каждой половинке продольный паз.

Потом зажимаем половинки гантели в слесарных тисках, и сверлим продольное отверстие. Или же можно выбрать в каждой половинке желобки с помощью болгарки, затем доработать круглым напильником по металлу.

Далее прикладываем обе половинки друг к другу, и привариваем к торцам гантели металлические шайбы. Потом зачищаем сварные швы болгаркой.

На следующем этапе отрезаем круглый пруток диаметром 12 мм. Длина прутка может быть разной — в данном случае мастер использует кусок длиной 65 см. На концах прутка надо нарезать резьбу.

Ручку для обратного молотка можно взять от болгарки. Но в ней надо будет просверлить отверстие сверлом диаметром 12 мм.

К ручке с помощью болта с удлиненной гайки крепится стальная шайба (предварительно ее можно покрасить, но не обязательно).

Дополнительно потребуется блок с крюком. В данном случае автор использует буксировочный крюк.

Сделать такой блок очень просто. К удлиненной гайке или куску металла с отверстием нужного диаметра привариваем два «ушка» с отверстиями, и с помощью болта крепим крюк.

Приступаем к сборке. На один конец стального прутка необходимо накрутить ручку от болгарки.

На кругляк надеваем гантель, потом пружину и накручиваем блок с крюком. Вместо него можно использовать и другую насадку, в зависимости от выполняемой работы.

С помощью данного обратного молотка можно выбивать полуоси и подшипники, рихтовать пороги автомобиля, и выполнять другие операции, которые требуют усилия с обратным действием.

И под каждую задачу используется своя насадка (их также можно сделать своими руками).

Подробно о том, как сделать обратный молоток для работы в гараже и мастерской, вы можете посмотреть на видео ниже. Идеей самоделки поделился автор George Kosilov.

Если нет гантели — ничего страшного. Вместо гантели можно использовать какой-нибудь стальной кругляк.

Обратный молоток для укладки плитки и ламината

В завершении предлагаем рассмотреть еще два варианта самодельного приспособления. Только используются они уже не для ремонта автомобиля, а при выполнении отделочных работ.

Стандартным приспособлением для забивания ламината пользоваться не очень удобно. К тому же, сама конструкция довольно хлипкая и не вызывает никакого доверия.

Поэтому будем делать более «продвинутое» приспособление — самодельный обратный молоток для ламината. Для многих мастеров такой инструмент станет настоящей находкой.

Для изготовления самоделки потребуется стальной круглый пруток, металлическая болванка, которая будет выполнять роль ударного элемента, и три куска от швеллера, вырезанные по разметке.

На одной из заготовок делаем зацеп для ламината. В двух других сверлим отверстия под диаметр круглого прутка.

После этого необходимо будет подготовить и сварить все три детали вместе, и зачистить сварные швы болгаркой.

К вертикальным стенкам дополнительно надо будет приварить гайки, чтобы болванка не прищемила случайно пальцы в процессе работы.

Пошаговый процесс изготовления самодельного инструмента для забивания ламината можно посмотреть в авторском видеоролике. Идеей поделился автор Valera Nebo.

Теперь давайте рассмотрим еще один вариант самодельного обратного молотка, но уже для керамической плитки. Приспособление отлично себя зарекомендовало при работе с крупноформатной плиткой.

Первым делом из листового металла или уголка необходимо будет отрезать четыре пластины. Свариваем их вместе, чтобы получился квадратный профиль. Это будет ударный элемент обратного молотка.

В качестве направляющей, по которой будет перемещаться ударный элемент, выступает квадратная профильная труба.

К одному из торцов автор приваривает металлическую пластину — зацеп, а к другому — кусок уголка, в который будет ударяться подвижная часть обратного молотка. К ударному элементу привариваем «ушко», в которое вкручиваем ручку от болгарки.

На последнем этапе останется только зачистить сварные швы и покрасить самоделку. И приспособление готово к работе.

Подробно о том, как сделать обратный молоток своими руками для керамической плитки, можно увидеть в видеоролике ниже. Идея данной самоделки принадлежит автору G Smol.

Оцените запись

[Голосов: 2 Средняя оценка: 4.5]

Приспособление для рихтовки кузова своими руками

В результате мелких дорожно-транспортных происшествий или других неприятных случаев на дороге или на остановке, кузов автомобиля подвергается механическим повреждениям.

Они не только уменьшают внешнюю привлекательность транспортного средства, но и ухудшают эксплуатационные характеристики автомобиля, уменьшая тем самым уровень безопасности во время езды.

Все основные инструменты для рихтовки

По этой причине необходимо своевременно устранять дефекты автомобильного кузова и при необходимости исправлять его геометрию. Рихтовка и покраска автомобиля может выполняться самостоятельно в собственном гараже – для этого потребуется подготовка и определенный набор инструментов. Что нужно использовать для рихтовки? Сейчас узнаете!

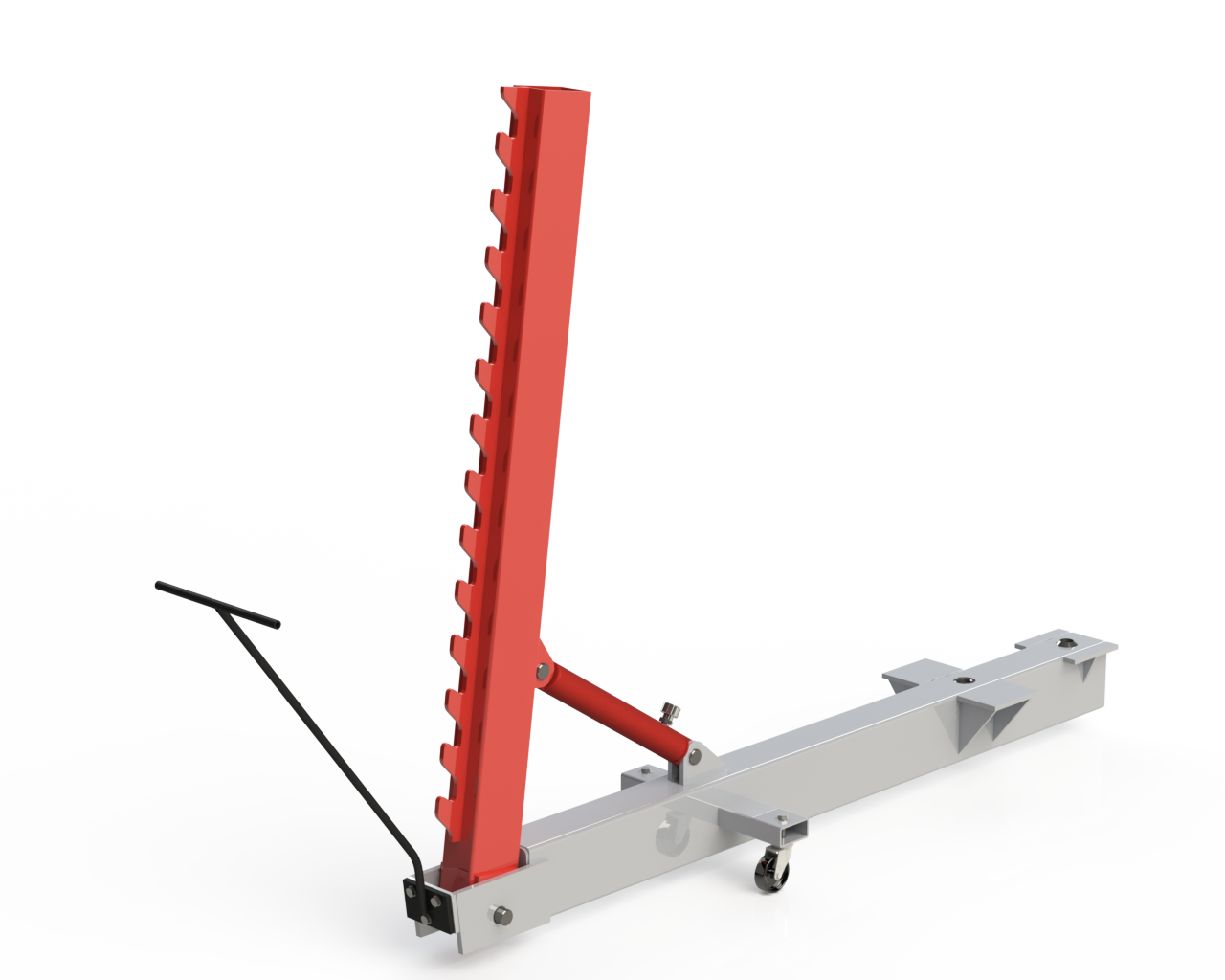

Стапель – важное оборудование для рихтовки

Стапель – инструмент для правки кузова автомобиля, позволяющий исправить геометрию кузова даже в самых тяжелых случаях. Принцип действия оборудования прост – автомобиль прочно закрепляется в конструкции стапеля, после чего прикладываются мощные усилия вытяжных устройств, растягивающих деформированный кузов в нужных направлениях. В результате деталь выпрямляется. Профессиональные модели стапелей имеют несколько вытяжных устройств сразу.

Стапели классифицируются на три разновидности, которые отличаются друг от друга конструкцией и особенностями работы:

Платформенный. Представляет собой платформу, на которой расположены струбцины – специальные крепления для автомобильного кузова. Благодаря особенностям конструкции, платформенный стапель способен вытягивать любые детали в любом направлении, используя для этого различные по величине тяговые усилия. Такой стапель может работать как подъемник для машины и обеспечивать доступ к днищу авто.
Рамный. Рихтовочный инструмент, который можно изготовить самостоятельно. С помощью рамного стапеля осуществляется небольшой кузовной ремонт по вытягиванию отдельных деталей или кузова, а средняя грузоподъемность рамы составляет 4-6 тонн.
Напольный. Универсальный инструмент для рихтовки, который обеспечивает максимальную грузоподъёмность, ограниченную только возможностями пола. Конструкция напольного стапеля представляет рельсы, вмонтированные в бетонный пол. На рельсах размещены тяговые устройства, присоединяемые к деталям кузова. Именно этот вид стапеля позволяет проводить наиболее серьезные и объемные кузовные работы.

Стапель – оборудование для рихтовки кузова автомобиля, которое есть в каждом профессиональном автосервисе, предлагающем услугу восстановления геометрии кузова. По этой причине он должен быть в гараже, в котором планируется самостоятельная рихтовка кузова любой сложности. Его можно купить или сделать самому.

Споттер – рихтовочный инструмент

Споттер представляет собой сварочный аппарат для проведения точечной сварки. Этот инструмент для рихтовки авто без покраски дает возможность ремонта деталей, к которым нельзя подобраться снаружи. Споттерная рихтовка отличается следующими преимуществами:

Отсутствие необходимости полностью разбирать автомобиль.
Качественный результат по завершению работ.
Оперативность выполнения.
Возможность ремонта любых механических повреждений кузова.

Споттер – инструмент для рихтовки авто, справляющийся с устранением дефектов дверей, крыльев, капота, порогов и других деталей кузова. Он экономит время и деньги на ремонт авто.

Ручной инструмент для восстановления кузова

Автоматический рихтовочный инструмент для автомобиля – не единственно возможный вариант для качественного восстановления кузова. Широко распространена и ручная рихтовка автомобиля, для которой используются такие инструменты, как рихтовочный молоток, инерционный и фланцевый молотки, рихтовочный напильник и другие многочисленные наименования инструментов.

Основное отличие молотков для восстановления кузова от своих строительных собратьев – строение бойка. Его поверхность закруглена и тщательно отполирована, а противоположная ударной сторона снабжена клювообразным наконечником для подцепления деталей изнутри. Еще одна особенность – малый вес, необходимый для более аккуратного восстановления.

Предпочтителен ударный инструмент для рихтовки автомобиля с бойками, изготовленными из твердого пластика. Такие молотки мало весят и не наносят механические повреждения рихтуемой поверхности. Для сохранения лакокрасочного покрытия машины (рихтовка без покраски) надо использовать молотки с резиновыми бойками – с ними придется дольше провозиться, но они не царапают краску.

Молоток для выправки

Представляет основной инструмент для выколачивания и последующей рихтовки поверхности автомобиля. Отличается небольшой по толщине ручкой и разносторонним бойком – одна сторона имеет квадратную поверхность, вторая – закругленную. По этой причине молоток для выправки является универсальным и может использоваться для восстановления любых повреждений.

Молоток для чеканки

Такой инструмент для рихтовки кузова своими руками используется для доводки результатов, полученных при помощи молотка для выправки. Один конец бойка плоский, другой имеет вид конуса с усеченной вершиной, что добавляет инструменту универсальности.

Инерционный молоток

Уникальный инструмент для вытяжки кузова автомобиля, который за счет использования кинетического принципа работы позволяет выравнивать поверхность кузова изнутри. Благодаря этому инструменту можно рихтовать труднодоступные места автомобиля. Вместе с инерционным молотком рекомендуется приобретать комплект насадок для различных случаев.

Фланцевый молоток

Когда требуется фланцевая рихтовка кузова автомобиля, используется инструмент с рабочими головками, расположенными под углом 90 градусов относительно обычного положения – фланцевый молоток. С помощью этого приспособления можно без труда расстыковывать и соединять любые фланцевые соединения.

Киянка

Киянка представляет молоток, изготовленный из твердых пород дерева. Современные модели могут изготавливаться из резины и других синтетических материалов, кожи. Некоторые киянки оснащены съемным бойком – в процессе рихтовки можно присоединять наиболее подходящий. С помощью киянки осуществляется аккуратная рихтовка металла без последующей покраски.

Наковальни и поддержки для рихтовки

Молоток и напильник – не единственные ручные инструменты, без которых не обходится рихтовка машины. Часто требуются вспомогательные приспособления, облегчающие работу:

Поддержки. Крупные бруски из металла, которые имеют форму восстанавливаемой детали. Поддержка устанавливается по обратную сторону от детали, после чего та обрабатывается и выравнивается. Для работы нужен целый набор разных поддержек.
Наковальня. Правка и рихтовка металла при помощи молотка не обходится без наковальни. Она выполняет роль универсальной поддержки, которую можно использовать для ударного выпрямления любых деталей автомобильного кузова.

Молоток молоток для рихтовки и выравнирания

Набор для рихтовки и вытягивания автомобиля должен содержать несколько молотков разных видов, комплект поддержек и наковальню. При наличии указанных инструментов восстановление кузова пройдет успешно даже в домашних условиях.

Ложки и ударные полотна для восстановления кузова

Иногда деталь кузова настолько повреждена или находится в особенном месте, по причине чего ее нельзя рихтовать с поверхности. Для решения проблемы используются ложки с различными формами, при помощи которых осуществляется выколотка, выгибание и вытягивание покрытий. Желательно иметь под рукой набор таких ложек, каждая из которых предназначена для вытягивания определенных кузовных деталей.

Ударные полотна необходимы для этих же целей – благодаря их применению можно вытянуть лонжерон или разровнять другую поверхность, устранить выемки и вмятины, выравнивания волнистых кузовных покрытий. Рекомендуется использовать ударные полотна только для мелкого кузовного ремонта, так как они плохо заменяют ложки и подкладные штампы.

Крюки и рычаги для рихтовки

Крюки – незаменимые инструменты, нужные для удаления лишних элементов, которые скрываются под кузовной обшивкой. Крюком можно удалить ребра и полоски жесткости, подштамповку и другие детали, препятствующие самостоятельному восстановлению кузова. Крюк размещается между обшивкой и деталью, после чего медленно и аккуратно тянется наружу. Если добраться до места размещения мешающих элементов при помощи крюка не получается, используются рычаги. В условиях гаража это, как правило, самодельные приспособления для ремонта автомобилей, но их можно и приобрести в автомобильном магазине.

Шлифовка – заключительный этап восстановления

После того, как самодельные инструменты и приспособления для восстановления кузова выполнили задачу, следует переходить к шлифованию отремонтированной поверхности. Для этих целей может использоваться следующее оборудование:

Шлифовальная машинка с набором дисков различной зернистости.
Электрическая дрель с абразивными насадками.
Наждачная бумага, закрепленная на бруске.

Шлифовальная машинка является предпочтительным вариантом, и только если ее нет под рукой, следует использовать дрель или механические средства для шлифовки.

Своевременное устранение дефектов кузова позволит быстро восстановить эксплуатационные характеристики автомобиля, улучшить внешний вид и предотвратить дальнейшее разрушение кузова под действием коррозии, которая образуется прежде всего в поврежденных местах. Следите за состоянием своего автомобиля и не откладывайте его ремонт на потом, ведь это может привести к необходимости проведения более сложного и дорогого кузовного ремонта.

Детали, входящие в состав конструкции автомобиля, подвержены деформации с течением времени или из-за произошедших дорожно-транспортных происшествий, нарушивших их целостность, поэтому в таких случаях проводится рихтовка автомобиля. Способов ремонта машин много: каждый из них предполагает использование особого вида приспособления, который называется рихтовочный инструмент.

Стапель

Стапель — основное приспособление, применяющееся для рихтовки кузова автомобиля и позволяющее выпрямлять вмятые его части. В зависимости от формы и принципа работы стапели для рихтуемой (поврежденной) поверхности авто делятся на такие виды:

Представляет собой металлическую пятиметровую платформу, изготавливаемую из металлопластин с ребрами жесткости. На это основание с помощью струбцин и подъемного механизма прикрепляется авто для последующего выпрямления вмятины. Стапель с платформой также может использоваться, как подъемник.

Это стационарные конструкции, представляющие собой мощные рельсы, укрепленные в полу мастерской, к которым присоединяются тяговые механизмы. Для безопасности работы выполняются удаленно, через пульт дистанционного управления. Стационарный стапель должен иметь увеличенную грузоподъемность — 10 т.

Стапели с рамой меньше по габаритам, чем платформенные. Принцип действия: вытягивание осуществляется с помощью металлической рамы, грузоподъемность которой составляет от 4 до 6 тонн.

Споттер

Споттер применяется для кузовного ремонта и помогает подобно обратному молотку простукивать небольшие деформированные детали. Это — один из методов рихтовки машин, который выполняется подобным оборудованием точечно. В связи с этим указанный миниатюрный прибор имеет массу преимуществ перед обычным устройством:

Рихтовочная работа выполняется качественно.
Время работ со споттером невелико.
Не нужно разбирать авто для выполнения авторемонта.
Уникальный принцип работы позволяет споттеру устранять механические повреждения и дефекты кузова, в том числе капота, крыльев, порогов.

Рихтовка споттером позволит автовладельцу, который хочет заняться ремонтом авто самостоятельно, сэкономить на затратах. Чтобы правильно выбрать споттер, следует учесть характер повреждений авто.

Киянки и молотки

Мелкий ударный рабочий инструмент для ремонта машин представлен киянками и молотками. Рихтовочный молоток может иметь несколько разных модификаций:

Применяется для выравнивания средних по размеру вмятин.

В отличие от предыдущего экземпляра с помощью чеканочного молоточка делают более тонкие работы на завершающем этапе выпрямления кузова.

Правит криволинейной формы вмятины и неровности кузова машины за счет кинетического принципа и особого двойного «оперения».

Этот молоток способен разделять и вновь монтировать фланцевые соединения.

Молоточек, сделанный из твердых пород дерева, кожи, резины или других искусственных либо природных современных материалов. Киянки могут оснащаться съемной ударной частью — бойком, позволяющим делать аккуратную рихтовку авто без покраски.

Наковальни и поддержки для рихтовки или ударные полотна.

Данный вспомогательный инструмент применяется в качестве поддерживающей основы, на которой выполняются работы по рихтовке. Особенность поддержки: она имеет форму бруска, иногда точно повторяющего форму выпрямляемого элемента. Рихтовочные ударные полотна располагаются на помятой металлоповерхности, после чего сверху производятся удары молотком. Ударные полотна можно подобрать так, чтобы они выступали также в качестве удобных подставок во время рихтовочной работы.

Молоток рихтовочный обратный для правки вмятин.

Чтобы вытянуть вмятины, обратный молоток приваривается или прикрепляется на крюк через просверленное в металле кузова отверстие. При выполнении этого трудоемкого процесса мастеру требуется выполнять постукивание грузиком с обратной стороны, медленно перемещая молоток вдоль изделия.

В рихтовочный набор молотков и поддержек при необходимости могут быть включены некоторые другие инструменты для рихтовки кузова.

При выполнении рихтовки своими руками также полезными будут напильники и шлифовальный аппарат. За неимением последнего для шлифования применяют наждачный круг.

Для правки авто могут пригодиться такие разновидности ударных рихтовочных инструментов:

молотки с плоским и выпуклым бойком;
молотки-гладилки;
молотки с насечками;
монтировка;
специальные пневматические либо вакуумные присоски, приспособление для вытяжки вмятин без покраски;
инструмент для работы с пластиком.

Последний представляет собой набор, включающий строительный фен, термопистолет, специальный электрический и воздушный паяльник. С помощью этих приспособлений покореженный пластик автомобиля может быть подрихтован.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Рихтовочные крюки должны быть изготовлены из металла толщиной не менее 10-12 мм.

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто. При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Основной ручной инструментарий для рихтовки можно разделить на следующие группы: ударные приспособления – молотки и киянки, поддержки и ложки различных типов, а также крючки и рычаги, служащие для вытягивания металла. При достаточном умении, можно изготовить почти весь рихтовочный инструмент своими руками.

Набор для рихтовки кузова авто

Чуть особняком, в данном случае, стоит категория шлифовальных принадлежностей – напильники, абразивные материалы и электромеханическое оборудование.

Молотки и киянки для кузовных работ

Рихтовочные молотки обладают значительными отличиями от слесарных. Основной рабочий боек делается закругленным и тщательно полируется. Другая сторона часто имеет вид «клюва».

Комплект таких молотков совсем несложно изготовить самостоятельно. Тяжелый инструмент почти не применяется при рихтовке, обычно вес его всего 150-200 г.

При этом широко распространены молотки, сделанные из цветного металла либо сплавов (медные, латунные, алюминиевые), а также пластиковые и текстолитовые. Подобные бойки поверхность деформируют гораздо меньше. Если необходимо сохранить окрасочный слой кузова, используются резиновые молотки.

Есть 4 основных вида подобных инструментов:

Молоток для выколотки (правки).
Чеканочный аналог.
Инерционный молот.
Приспособление для загибания фланцев.

Правочные молоты являются основным инструментом для выколотки и окончательной рихтовки. Они обладают различной формой. Боек нужно тщательно насаживать на шейку ручки, чтобы он был абсолютно неподвижен. Шнека ручки не должна иметь заусенцев и трещин.

Не делайте ручку инструмента чрезмерно толстой, потому как он, вследствие удара, должен спружинивать. Рекомендуется, чтобы одна из сторон бойка была круглой, а противоположная – плоской и квадратной. Чеканочный молот обладает формой притупленного конуса. Его назначение – завершение выколотки.

Инерционные приспособления нужны для вытяжки труднодоступных дефектов, вследствие ударов их рабочей части по ограничителю-отбойнику. Необходимо иметь для работы набор подобных насадок. Фланцевый молоток обладает двумя оперениями, которые повернуты на 90°.

Что касается киянок. Их головки, как правило, делаются из твердого дерева, ручка – ясеневая. Обычная киянка круглой формы имеет цилиндрический боек. Сейчас такой инструмент делается и из резины, мягких металлов и сыромятной кожи.

Резиновые киянки со сменными бойками отлично подходят для рихтовки алюминия. Могут использоваться и при ремонте стали.

Поддержки, они же наковала (наковальни) и подкладные штампы

В большинстве случаев для рихтовки необходимы разнообразные поддержки. Это массивные металлические бруски, максимально подходящие по своей форме к тому месту кузова, которое нужно выправить. Желательно иметь комплект поддержек для различных участков, обладающих разными радиусами кривизны, толщиной, весом и размерами.

Как правило, рихтовочные наковальня и молоток – это неразлучная пара, которая размещается по разные стороны выправляемого участка. Чем тщательнее подобран по конфигурации подкладной штамп, тем быстрее и легче идет рабочий процесс.

Если у вас нет под рукой приобретенной либо изготовленной самостоятельно поддержки, то, в крайнем случае, можете применить в качестве таковой те предметы, которые есть у вас в хозяйстве. Это может быть большой молот, кувалда, топор, плита от старого утюга, кусок швеллера и пр.

Поверхность подобного импровизированного наковала надо тщательно зачистить и отполировать, от его состояния будет во многом зависеть, насколько заметными останутся неровности на кузовной поверхности авто после процесса рихтовки.

Ложки и ударные полотна

Ложки используются для вытягивания и выгибания металла авто. Их также можно применять вместо поддержек там, где доступ к обратной стороне кузова затруднен. Подбор этого инструмента зависит от изначальной формы выправляемой поверхности, удобности доступа и необходимых действий (выколотка или рихтовка).

Исправление крыши авто может осуществляться при помощи универсальной ложки, а не искривленной поддержки. Возможность применения подкладки для защиты лонжерона от местных повреждений и понижения давления в этом месте путем распределения вытягивающей силы у опоры, зависимо от зазора в этой области. Вытягивая ложку с постоянным усилием вверх, сопровождайте свои действия наружными ударами по буграм. Так вы восстановите изначальную форму металла.
Ложки для внутреннего рихтования. Дверцы автомашины имеют двойную структуру. Рихтовать их можно при помощи подобных кузовных ложек.Разобрав, положите дверцу на верстак, если его у вас нет, то на пол, и проложите под ней два достаточно высоких деревянных бруска. Это нужно для того, чтобы покрытие не царапалось, кроме этого – у вас появится пространство для движений при прикладывании силы к инструменту.После чернового выправления поверхности, можете перевернуть ложку так, чтобы, применяя молоток и технику подкладывания, осуществить рихтовку. Уровень свободы инструмента внутри дверцы зависит от степени изгибания участка, нуждающегося в обработке.Когда прямой доступ туда невозможен, используйте подкладочный штамп, имеющий длинную ручку. Если и это не получается сделать, просверлите в дверце (во внутренней панели) технологические отверстия. Они потом закроются при сборке внутренней обшивкой.
Вытягивающие ложки могут применяться, чтобы отделять внутренний каркас от внешних панелей, при их повреждении и сдавливании вместе. Инструмент вставляется меж каркасом и панелью, и перемещается вверх/вниз либо из стороны в сторону до того момента, пока детали не будут разделены.Лезвие приспособления можно при этом применять в качестве подкладного штампа, чтобы выправить внешнюю либо внутреннюю панели.
Легкие и упругие ударные ложки (ударные полотна) служат для удаления выступов. Такой инструмент для рихтовки кузова размещается на поверхности детали, затем по нему наносятся резкие удары при помощи молотка. Сила их распределяется полотном по поверхности всего повреждения.

Интенсивность ударов надо внимательно контролировать с тем, чтобы не повредить лакокрасочное покрытие и саму поверхность металла. Ударные ложки не предназначены для вытягивания дефектов.

Крюки и рычаги

Это крюк для ремонтных работ

Крючки применяются тогда, когда под внешней обшивкой элемента кузова есть деталь, усиливающая конструкцию – короб, полка жёсткости, подштамповка. Крюк вставляется меж скрытой деталью и обшивкой, далее опирается спинкой на внутреннюю кузовную силовую часть.

Затем приспособление необходимо поворачивать за ручку, осторожно и постепенно вытягивая вмятину участок за участком клювиком. Подбирать крючок для конкретной работы очень просто – чем более тонок металл и меньше повреждение, тем тоньше надо брать инструмент.

Крючок можно сделать из металлического прутка, обладающего достаточной упругостью, сечением в 8-12 мм. Длина его может быть 30-50 см. Ручку в виде петли делайте такой, чтобы по мере необходимости в нее можно было вставить что-либо, играющее роль рычага. Чтобы клювик был более жестким, он заостряется и подвергается ковке.

Для выправления вмятин используются также разнообразные рычаги. Угол загиба их рабочей части может быть самым разным, поэтому после приобретения набора подобных приспособлений вы будете иметь возможность выправить вмятину, имеющую любую конфигурацию и размер.

Напильники

Рихтовочные напильники похожи на обыкновенные, но обладают крупной перекрестной, дугообразной либо диагональной насечками.

Сам инструмент тонкий, длинный и широкий, обычно он закрепляется в станке. Использовать это приспособление можно по-разному. При его помощи, возможно установить границы поврежденного участка. С этой целью достаточно провести им поперек и крест-накрест вмятины.

Также, такие инструменты для рихтовки авто применяются для выравнивания металла после его обработки молотками, вытягивания крюками, обработки припоем либо шпаклевкой.

Шлифовка

Как шлифовальное приспособление, очень часто применяется электродрель. С этой целью, в ее патрон зажимается стальной стержень, имеющий резьбу. На нем фиксируется диск, сделанный из твёрдой резины, который имеет толщину в 8-15 мм.

К диску прижимается круг, вырезанный из наждачной шкурки. Такое приспособление легко можно собрать самому. Резиновый, а также наждачный круг фиксируются на стержне при помощи двух гаек и шайб.

Также, вы можете применять башмачные шлифмашины, они особенно эффективны при выравнивании больших плоских площадей. Когда ни электродрели, ни шлифовальной машинки у вас под рукой нет, то возникает необходимость производить шлифовку вручную – при помощи листовой шкурки. Чтобы было удобно работать, можете натянуть ее на брусок из дерева либо отрезок жесткой резины.

Рихтовочный инструмент для ремонта автомобиля

К сожалению, практически все детали, составляющие внешнюю отделку авто, имеют неприятное свойство деформироваться в результате аварий или просто небольших инцидентов во время езды или ремонта. В абсолютном большинстве случаев положение можно исправить без замены поврежденной детали.

Если речь идет о простой деформации порога, капота или кузова, то достаточно будет обычной рихтовки автомобиля (еще проще, если такая рихтовка не потребует покраски поврежденной части после завершения работ).

Зачем нужны рихтовочные инструменты

Как правило, владельцы транспортных средств предпочитают отдавать свой автомобиль в специализированные мастерские, в которых и будет произведен ремонт. Однако сейчас все больше владельцев переходят на самообслуживание, так как правильно произведенное своими руками рихтование не уступит по качеству услугам мастерской, средств потребует намного меньше. Однако следует учитывать, что для подобного рода работ вам потребуется рихтовочное оборудование. Как правило, инструмент для рихтовки кузова продается в специальных наборах, однако возможна и поштучная реализация.

Набор для удаления вмятин на автомобиле покупать всегда выгоднее и удобнее — он будет по умолчанию содержать в себе все необходимое, а его содержимое будет идеально подходить для работы друг с другом.

Виды рихтовочных инструментов

Итак, в стандартный набор инструментов по удалению вмятин на автомобиле без покраски, как правило, входят:

Рихтовочный молоток. Базовый инструмент для удаления вмятин на металлических деталях корпуса автомобиля. Именно с его помощью выполняется самое простое и надежное рихтование. Как правило, для работы нужно всего лишь зафиксировать деталь на верстаке. Равномерная обработка молотком позволит быстро вернуть компоненту кузова автомобиля его прежний вид. Как правило, в один комплект для устранения вмятин на авто без покраски входит несколько рихтовочных молотков. Они отличаются разными размерами, весом, величиной и формой ударных частей, а также наличием прорезиненых насадок на ручку и отбойник. Эти молотки предназначаются для рихтовочных работ разных типов и помогут на разных этапах выправления деталей своими руками. Само собой, для мелких вмятин лучше всего использовать молотки для рихтования с меньшим размером ударной части и с меньшим весом, а для больших вмятин — крупногабаритные.

Рихтовочный молоток

Насадки для рихтовочного молотка. Как правило, в комплекте с рихтовочным молотком идет также несколько насадок к нему. Они позволяют производить качественный ремонт любого компонента кузова авто, так как рассчитаны на конкретный вид работы.

Насадки для рихтовочного молотка

Обратный рихтовочный молоток. Зачастую обратный рихтовочный молоток используется в тех ситуациях, когда извлечь какую-либо деталь транспортного средства невозможно, а подрихтовать — необходимо. Принцип действия обратного рихтовочного молотка заключается в том, что один его конец приваривается к проблемной поверхности. После этого мастер начинает стучать грузом по второму концу молотка, перемещая его вдоль корпуса. Также иногда комплект включает в себя специальный крюк, который можно насадить на конец молотка. Если вы будете использовать обратный молоток с крюком, вам не понадобится приваривать его к поверхности авто — достаточно будет лишь просверлить в ней отверстие и завести туда этот крюк.

Обратный рихтовочный молоток с насадками

Монтировка. Во время вытягивания вмятин на кузове автомобиля монтировка может понадобиться когда угодно. Это основной инструмент, выступающий в роли рычага на подобного рода работах. С его помощью можно отогнуть или приподнять любую деформированную деталь и получить доступ к ее обратной стороне. В комплект для устранения дефектов авто без покраски, как правило, входит несколько монтировок разного веса, размера и формы. Они предназначены для работы с разными деталями. Всех их объединяет одно — они сделаны из прочного железа и способны выдержать большой вес, не деформируясь при этом.

Монтировка

Присоски. Как правило, в процессе рихтования автомобиля своими руками используются пневматические или же вакуумные присоски. Они, как и обратные молотки, могут понадобиться для правки несъемных литых компонентов кузова. Принцип действия присоски предельно простой: ее прикрепляют к месту вмятины, после чего откачивают изнутри весь воздух, что обеспечивает очень прочное сцепление с поверхностью. Далее присоску необходимо просто потянуть в нужную сторону, и она поведет металлическое покрытие вместе с собой. Следует, однако, учитывать, что такое рихтовочное оборудование, как присоска, применимо далеко не везде и не всегда, так как размер и форма вмятины должны примерно подходить размерам самой присоски. Иногда для устранения дефектов сложной формы используют несколько небольших присосок одновременно.

Присоска рихтовочная

Зажимы и захваты. Какое бы качественное рихтовочное оборудование для работ без покраски вы ни приобрели, большинство устройств будут совершенно бесполезны без зажимов и захватов. Очень часто во время рихтования требуется вытягивать какие-либо участки металлической поверхности наружу. Для этого могут применяться, кроме человеческой силы, лебедка, специальные агрегаты или даже другой автомобиль. Чтобы надежно схватиться за нужный фрагмент металла, вам понадобятся специальные зажимы и захваты. В большинстве случаев в комплект для проведения рихтовальных работ без покраски входит несколько таких зажимов и захватов разного типа и размера. Они могут также отличаться площадью сцепления с поверхностью захватываемого элемента, количеством функциональных креплений (до 3), а также типом фиксации зажима (в основном крепится на специальный шуруп).

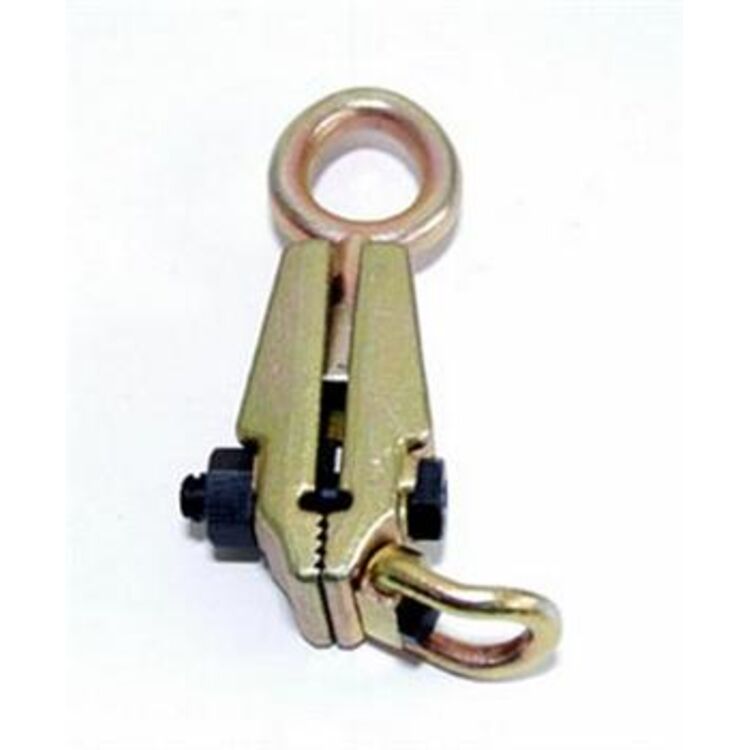

Зажим для рихтовки

Рихтовочные приспособления для вытягивания отдельных частей поверхности кузова. Как правило, оно представляет собой агрегат с двумя или четырьмя опорами. Между опорами опускается или поднимается стержень, который можно просунуть в отверстие на проблемном участке и вытянуть часть обшивки. В большинстве случаев подобного рода приспособления используются для выравнивания горизонтальных поверхностей транспортного средства, где неудобно использовать присоски или обратные молотки. Однако следует учитывать, что после того, как был использован такой прибор для удаления вмятин, отверстие, оставленное им в металле, придется заваривать.

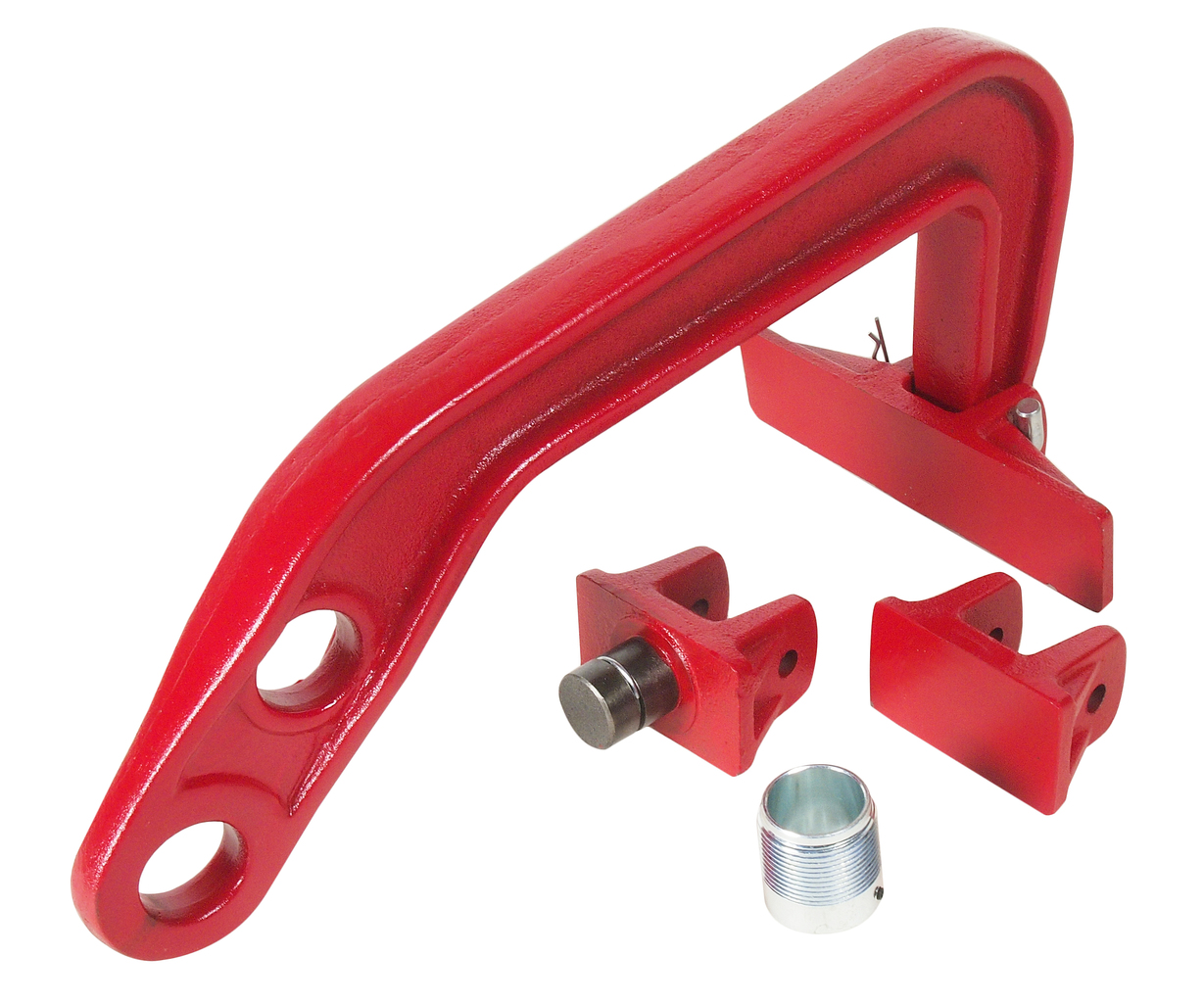

Рихтовочные приспособления для вытягивания частей кузова

Гидравлический насос. При выправлении литых компонентов авто очень часто приходится разрезать обшивку и вставлять внутрь специальную наковальню для выравнивания. Движение этой наковальни в абсолютном большинстве случаев обеспечивает гидравлический насос. Он занимает мало места, но при этом имеет большую мощность и способен распрямлять даже самые жесткие части металлической обшивки авто. Гидравлический насос также требует целого набора всевозможных аксессуаров, без которых его использование просто невозможно. Гидравлический шланг, распорки, опоры, гидравлический цилиндр и специальный клей, как правило, также входят в любой комплект, в который входит сам насос. Несмотря на то что наличие такого насоса может существенно увеличить стоимость всего комплекта, беспокрасочное рихтование авто без него в большинстве случаев просто невозможно.

Гидравлический ручной насос

Скребки и стамески. Невозможно представить себе ремонт своими руками хотя бы без минимального брака. Вам в любом случае понадобятся такие инструменты, как скребок или стамеска. Они выручат вас, если сварочный шов вышел не очень удачным, или если на поверхности детали осталась прилипшая грязь или старая краска.

Скребки и стамески для рихтовки

Набор для ремонта пластиковых деталей автомобиля. В современных авто достаточно часто можно встретить бамперы или спойлеры, изготовленные из пластика. Вышеперечисленные инструменты для рихтовки без покраски для них, как правило, не подходят. А потому, чтобы произвести ремонт этих компонентов кузова, вам придется приобрести специальный набор.

Набор для ремонта пластиковых деталей

Вывод

Имея в наличии весь вышеперечисленный ассортимент инструментов, вы сможете производить работы по рихтовке поверхностей своего транспортного средства любой сложности (причем качество не будет отличаться от заводского). Перед использованием каждого агрегата нужно в обязательном порядке ознакомиться с инструкцией и правилами техники безопасности.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г. в. Большой опыт работы с Японскими и Немецкими авто.

Чертежи зажимов для стапеля. Кузовной стапель и его разновидности. Виды и функциональность рихтовочных стапелей

Многие автомобилисты хотели бы узнать, как сделать стапель своими руками. Ведь кузов у машин ломается довольно часто, а каждый раз сдавать автомобиль в ремонт совсем не хочется.Стапель для кузовного ремонта можно изготовить самостоятельно, если придерживаться некоторых несложных правил и определенной очередности работ.

Почему удобен рамный стапель?

Всего бывает 3 основных вида стапелей. Это рамные, платформенные и напольные приспособления. Каждый вид имеет свои преимущества и недостатки. Платформенный стапель очень удобен для больших автомобилей. Это приспособление ставится на землю, сверху на него загоняется автомобиль и фиксируется при помощи специальных фиксаторов со всех сторон. Но здесь необходимо понимать, что усилия, которые нужно прикладывать для ремонта кузова, могут быть как небольшими, так и значительными.

Напольный стапель имеет еще и рельсы, на которых могут ездить специальные вытяжные приспособления для кузова. На самом деле это очень удобно, т. к. можно добраться даже в самое труднодоступное место и исправить очень глубокую вмятину в кузове.

Но наиболее распространенным считается рамный стапель. Он по своему строению очень схож на напольный. Только на него нужно ставить кузов, высвобожденный от ходовой части. Посредством специальной цепи с рычагом идет процесс разравнивания даже очень деформированного кузова.

Именно рамные приспособления являются оптимальным вариантом для гаража. При этом сделать такой стапель своими руками не доставит мужчине особых сложностей. Совсем необязательно даже использовать сложные чертежи. Достаточно будет только замерить место в гараже, где можно будет такое приспособление установить.

По себестоимости даже изготовление одного рамного стапеля может оказаться дешевле, чем ремонт кузова на СТО.

Материалы и инструмент для работы

Чтобы изготовить стапель для ремонта автомобиля своими руками, нужно сразу позаботиться о необходимых материалах и приспособлениях. Тогда процесс работы будет идти быстро. Итак, перед работой обязательно необходимо приобрести следующие материалы:

швеллер из прочного металла, толщина которого должна быть не менее 5 мм;
несколько ненужных, но толстых кусков металла для увеличения жесткости конструкции;
электрический перфоратор, набор толстых длинных болтов;
зажимы и фиксаторы для последующего закрепления автомобиля;
усиленная металлическая цепь, вытягивающий механизм;
гайки, сварочный аппарат, масляная краска, укрепляющие колонны.

Во время приобретения материалов и инструментов для работы особенное внимание следует уделить качеству и размерам металлического швеллера. Следует учитывать, что нужны будут планки для оформления стапеля по всему периметру, а также поперечные планки, которые могут служить дополнительными фиксаторами жесткости. При этом не следует забывать о колоннах.

Порядок изготовления рамного стапеля

Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.

Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.

К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.

Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла. При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова.

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.

Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.

Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже. Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений. Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.

Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

Итак, процесс изготовления стапеля рамного для гаража своими руками рассмотрен. Такой самодельный стапель является достаточно надежным и удобным, чтобы устранять практически любые вмятины на кузове. А дополнительные зажимы и крепления будут надежно удерживать автомобиль в необходимом для полноценного ремонта положении. При этом не придется тратить лишних денег на дорогостоящий ремонт кузова машины у специалистов.

Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно. У самодельных стапелей для ремонта кузова огромное количество преимуществ.

Для чего предназначен и принцип работы

Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.

Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

Напольные. Стандартная конструкция на рельсах.
Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

Занимают мало места.
Стоят дешевле, чем другие стапели.
Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

Она настраивается под разные виды машин.
Возможность оснащения устройства гидравликой.
У конструкции крепления зажимов нет аналогов.
Возможность использования с большинством видов машин.
Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Инструменты и материалы для создания конструкции

Нам понадобятся следующие материалы и инструменты:

Металлические профили.
Удлиненные профили (нужны для стоек).
Металлические уголки.
Сварочный аппарат.
Болты и гайки.
Крепежные механизмы.
Краска и грунтовка.
Цепи и крюки.
Гидравлическое оборудование.

Краскопульт.
Силовая стойка.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.
Чертежи и размеры
Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.
Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
Теперь приварить к профилю-основе уголки из металла.
Приварить профиль (это будет стойкой). Он закрепляется болтами.
Теперь привариваются цепи, крюки и выдвижные приспособления.
Изготовление рамы
Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.
Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
Теперь делаются пороги. Они создаются из металлических уголков.
Пороги устанавливаются на балки, закрепляются болтами.
После монтажа придется закрепить все элементы сваркой.
Крепление кузова к стапелю
Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.
С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.
Установка стойки и тянущих устройств
Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.
Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.

Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.

Виды стапелей

Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.

Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Существует 4 вида устройств: напольные, подкатные, рамные и платформенные.

Подкатные

Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.

Подкатное оборудование нельзя применять при возникновении перекосов и изменении кузовной геометрии.

Напольные

Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.

Рамные

Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.

Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.

Чтобы сэкономить место в мастерской или гараже, а также облегчить процесс восстановления корпуса автомобиля, приобретают стенды для кузовного ремонта, оснащенные подъемником.

Платформенные

Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.

Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.

Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.

К недостаткам платформенного вытяжного механизма относят большие габариты и высокую стоимость оборудования. Оно используется в крупных сервисах технического обслуживания автомобилей.

Самодельное оборудование

Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление передвижного стапеля

Чтобы самому сделать передвижное приспособление для правки кузова потребуется:

Из профиля, толщиной более 4 мм, нужно создать раму, с размерами в два раза больше габаритов машины.
Конструкция усиливается поперечинами и угловыми элементами. С помощью поперечин будет фиксироваться автомобиль. Также на них закрепляют вытяжные механизмы.
Чтобы конструкция стала передвижной, к нижней части прикрепляют четыре колеса.
Для получения возможности поднимания авто на раму, конструируют сходни. С одной стороны они будут иметь специальную заглушку, а с другой съемный участок, необходимый для выполнения подъема транспортного средства.
Конструкцию оснащают слесарными тисками либо специальными зажимами. Они нужны для осуществления надежной фиксации машины.

Чтобы конструкция прослужила долго, ее покрывают слоем грунтовки и красят.

Изготовление стационарного стапеля

При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания «стационара» является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.

Чтобы облегчить процесс поднятия автомобиля, используют самодельный подъемник. Он делается с помощью лебедки и специальной платформы.

Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим.

Обслуживание легкового автомобиля – это весьма затратное дело: нужно менять расходники, проводить техобслуживание, а также предстоит периодический ремонт разных частей авто. Гораздо выгоднее улучшать вашу машину, менять детали и чинить что-либо своими силами. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких приспособлений важное место занимает . Данное приспособление можно смастерить и самому.

Платформенный стапель

Стапели бывают трех видов: рамные, платформенные и напольные. Также существуют разные приспособления по типу перемещения: подкатные и передвижные.

Разные виды стапелей

Устройства рамного типа представляет собой раму из металлического профиля. Работы выполняются в довольно простой последовательности:

зажимные механизмы, которые фиксируют авто;
к поврежденному месту машины крепится цепь, связанная с силовыми механизмами;
при помощи стапеля вытягивается участок и придается ему изначальная форма.

Для того чтобы безопасно погрузить автомобиль на конструкцию рамного типа нужно подъемное приспособление. Рамный стапель позволяет осуществлять разные виды кузовного ремонта, но для работ сложного уровня это ненадежная конструкция.

Стапель платформенный эксплуатируется для наиболее сложного кузовного ремонта. Металлическая платформа оснащена сложной системой креплений и зажимов. Еще у нее есть ножничный подъемник и башни, которые осуществляют силовые манипуляции. Такое платформенное оборудование считается универсальным. Оно дает возможность вытягивать поврежденный фрагмент во всевозможных направлениях, чтобы вернуть правильную форму. Поскольку в устройстве есть разновидные механизмы и всяческие крепления, можно проводить разные виды ремонта автомобиля. Но недостаток такой конструкции – это огромные габариты приспособления.

Конструкция стапеля

Напольный стапель наиболее часто используется в профессиональной сфере ремонта авто. Перемещение происходит по рельсам. В комплектации имеется:

система крепежей, зажимов;
металлические стойки;
выпрямители пневматические.

Устройство такого типа подходит для ремонта легковых и грузовых автомобилей. К тому же ремонтировать на таком приспособлении можно авто любого уровня повреждения. Это оборудование очень прочное и надежное, поскольку имеет большое количество комплектующих элементов.

Что необходимо для создания стапеля в своем гараже

Для того чтобы оборудовать в своем гараже стапель для кузовного ремонта, следует потратить довольно много времени. Нужен большой спектр инструментов и металлические прямоугольные профили, размеры сечения 50х50 либо 70х40 сантиметров. В интернете вы можете найти инструкции и чертежи, по которым сделать стапель напольный либо рамный.

Тип и габариты конструкции подбирается под марку и модель вашего автомобиля. Поскольку предстоит работа с металлом, то необходим сварочный аппарат, чтобы сделать соединительные швы. Для различных операций необходимо выбирать оптимальный режим работы аппарата. Чтобы прочность конструкции была высочайшей, нужно рационально сочетать поперечные и продольные элементы рамы. В углах конструкции следует приварить детали, размеры которых по 25 сантиметров высотой – металлические стойки.

На следующем этапе работы изготавливаются вспомогательные механизмы. Для фиксации автомобиля на оборудовании разрабатывается система крепежа. Актуальнее всего сделать крепежи, в которых изменяется высота. Конструкция данных механизмов подбирается под конкретные условия работы и ваше авто:

перемещение автомобиля по раме и фиксация машины в различных точках;
крепеж, который осуществляет деформирующее усилие;
система максимально крепкой фиксации авто на устройстве.

Еще один важный механизм оборудования – силовая стойка. Она должна перемещаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие стойки крепко монтируются к основе конструкции и должны иметь высокий уровень прочности. В месте, где приваривается деталь, усиливается элемент дополнительной металлической косынкой.

Чертеж стапеля для ремонта кузова

Кроме данных механизмов, необходимо сделать еще и несколько упорных стержней с крепким крепежом. Они помогают при работе с несложными повреждениями кузова машины.

Найдя чертеж, чтобы изготовить стапель своими руками, нужно подготовить инструменты:

Металлические профили для основы конструкции;
Продольные профили для стоек;
Уголки из металла;
Аппарат для сварки;
Гайки и болты;
Крепежи;
Грунтовка;
Порошковая краска;
Краскопульт;
Гидравлическое устройство;
Мощные цепи;
Крюки;
Чертежи.

Итак, когда все готово, следует приступить к изготовлению стапеля для кузовного ремонта. Все детали заранее нужно обезжирить, покрыть грунтовкой, а потом покрасить порошковой краской при помощи краскопульта. Затем металлические уголки необходимо приварить к профилю, который будет основой. Далее приваривается продольный профиль в качестве стойки и крепятся болтами. Потом монтируются силовые и выдвижные устройства, цепи и крюки. После того как вы соорудили стапель, необходимо его испытать и проверить действие каждого приспособления.

Процесс ремонта довольно прост: запускаются механизмы вытяжки, и давление силовых устройств приводит в действие стапель. Таким образом, вы самостоятельно можете починить в своем автомобиле повреждение любого уровня сложности.

Московский автомобильно-дорожный государственный университет, г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

9 комментариев

Анатолий says:

Спасибо за статью было очень познавательно. Хочу сделать у себя в гараже стапель.. как раз с помощью вашей статьи теперь прикидываю объем работ

Алексей says:

Трудновато самому такое сделать… Но в любом случае дешевле чем покупной, хоть и дает по карману.

Борис says:

Выполнять вытяжку автомобиля можно по-разному. Делали один раз даже с помощью нескольких столбов и деревьев. Изготовление специальных стапелей подойдет больше для владельцев сервисных центров. Изготовив лично стапеля для кузовного ремонта можно взяться за открытие собственного дела. Ведь всякие поломки с автомобилем происходят довольно часто, соответственно и денег принесет много.

Леонид says:

У нас в семье автомобиль практически у каждого, у кого-то всегда что-то отвалится или сломается. От чего денег на ремонт тратится много. Именно это и стало побуждением к тому, что бы свой гараж переделать под маленькую семейную мастерскую Да, занимает много времени и усилий, но результат оценить не возможно. Если есть гараж, почему бы и не смастерить себе такое??

что нужно для ремонта автомобилей?

Работы по восстановлению кузовов автомобилей осуществляют как в автосервисах, так и в домашних и гаражных условиях своими руками. Для этого требуются инструменты для кузовного ремонта автомобилей, которые рассмотрены в приведенной статье.

Обустройство помещения

Если одиночные ремонтные работы можно производить в бытовых условиях обычного гаража, то для регулярного осуществления кузовного ремонта следует превратить его в специализированное помещение. Прежде всего, следует оборудовать гараж смотровой ямой либо эстакадой в зависимости от особенностей помещения. Для создания эстакады можно использовать пиломатериалы.

Также для обеспечения возможности работы в гараже на протяжении всего года следует оборудовать его отоплением, к тому же потребуется утепление.

Нагревать помещение потребуется лишь на срок осуществления кузовных работ, а не постоянно, поэтому лучшим вариантом отопительного оборудования для такого гаража является тепловая пушка.

Это устройство обеспечивает интенсивный нагрев, который требуется для покраски.

Для подключения тепловой пушки потребуется сеть. К тому же при кузовном ремонте используют как пневмо-, так и электроинструменты, которые требуют источника питания, следовательно, необходимо провести сеть в гараж. Наконец, желательно создать места в виде ям под крупногабаритные инструменты, такие как компрессор и сварочный аппарат.

Классификации оборудования

Существует несколько классификаций инструментов для кузовного ремонта. Так, по назначению их подразделяют на такие системы:

сварочные;
компрессоры;
шлифовальные;
рихтовочные;
инструменты чистовой доводки;
измерительные системы.

По этапам кузовных работ, к которым относятся выправление вмятин, удаление коррозии, покраска и подготовка к ней, инструменты подразделяют на соответствующие категории. Помимо этого рассматриваемая классификация включает группу дополнительных материалов.

По принципу функционирования оборудования для кузовного ремонта его классифицируют на ручные и автоматические инструменты. Модели второго подтипа по источнику питания подразделяют на пневмо- и электроинструменты. К первым относят, например, шлифовальные машины, в то время как краскораспылитель — это пневмоинструмент.

Сварка

Сварочные аппараты также подразделяют на несколько типов, каждый из которых имеет определенные особенности функционирования и осуществления работ. При этом они обеспечивают различное качество сварных швов. Следовательно, выбирать сварочный аппарат для осуществления кузовных работ своими руками нужно на основе требований к их качеству и навыков исполнителя.

Так, агрегаты переменного тока подходят для восстановления крупных неисправностей вроде сварки рамы, однако такие инструменты не используют для устранения мелких дефектов.

При кузовном ремонте своими руками обычно используют вольфрамовый электрод либо углекислотный полуавтомат.

Компрессоры

Эти устройства также различаются по конструкции. Встречаются поршневые и диафрагменные модели компрессоров, а объем ресивера может быть от 20 до 50 л. Рассматриваемый инструмент для кузовного ремонта желательно оснастить маслоотделительным фильтром. Компрессоры обеспечивают воздухом пневмоинструмент. Также для покрасочных работ потребуется приобрести и сам пневмоинструмент, представленный покрасочным пистолетом.

Рассмотренные инструменты для кузовного ремонта являются наиболее крупногабаритными, поэтому вышеупомянутые ямы в гараже оборудуют именно под них.

Рихтовка

Приспособления для ремонта вмятин и дефектов кузова отличается разнообразием. Рихтовочные инструменты представлены:

молотками;
ложками;
наковальнями;
блоками насечки.

Наиболее оптимальными вариантами рихтовочных молотков считают двусторонние инструменты со сторонами различной формы. От прочих молотков рихтовочные отличаются массой и материалами. Для обеспечения возможности правки вмятин различных размеров и форм следует приобрести набор рихтовочных молотков.

Рихтовочные молотки при кузовном ремонте своими руками применяют в комплекте с наковальней либо с различными блоками, предназначенными для смягчения ударов.

Еще один инструмент для кузовного ремонта автомобилей, относящийся к рихтовочным, представлен ложкой. Она предназначена для правки плоских бугорков небольших размеров путем распределения удара молотка по площади. Причем с данным инструментом можно использовать обычный молоток, однако острые складки нужно обработать рихтовочным молотком перед применением ложки.

Для правки вмятин в труднодоступных местах предназначен инструмент для кузовного ремонта, называемый фигурным стержнем. Он представляет собой инструмент длиной от 30 см до 1 м с наконечником в виде зубила или пробойника. Принцип применения близок к технологии использования названных инструментов.

Наковальни, предназначенные для кузовных работ, отличаются по форме от обычных. Встречаются варианты в виде пятки, куриного яйца, большого пальца. Различные наковальни применяют для правки в зависимости от формы вмятин, поэтому для осуществления кузовных работ своими руками желательно иметь несколько вариантов данных приспособлений.

Блоки насечки являются вспомогательными инструментами для кузовных работ. Они служат для определения мест применения силы и поддержки металла при осуществлении правки. Для этого рассматриваемые приспособления размещают с обратной стороны обрабатываемого фрагмента кузова. После нанесения ударов по нему на блоке насечки остаются следы.

Шлифовка и полировка

Оборудование, предназначенное для зачистки, к которому относится наждачная бумага, шлифовальные и полировочные машины, называют инструментами чистовой доводки.

Что касается наждачной бумаги, при кузовных работах для правки и зачистки рабочих поверхностей наиболее часто применяют варианты зернистостью Р120 — Р500.

Для зачистки листового металла и обработки шпатлевки применяют кузовные напильники, которые отличаются наличием держателя изогнутой формы с изменяемой геометрией, что обеспечивает возможность правки труднодоступных мест.

Электроинструменты, представленные шлифовальными машинами, служат для правки крупных неровностей, а также для удаления лакокрасочного материала и грунтовки.

Прочие приспособления

Измерительные приборы представлены как механическими, так и электронными вариантами.
К расходным материалам для кузовных работ относят наждачную бумагу, грунтовку и наполнитель. Их применяют на этапе покраски.
Для нанесения лакокрасочного материала используют пневмоинструмент, представленные краскораспылителями.
Группа материалов для удаления коррозии включает: преобразователи ржавчины, щетки, антикоррозийные мастики, наждачную бумагу, растворители, ветошь, грунт
К материалам для подготовки к покраске относят: растворители, абразивные материалы, шлифовальные машины, ветошь, шпаклевочные растворы, грунт.
Материалы для покраски: базовые эмали, лаки, пневмоинструмент в виде краскораспылителей.
Дополнительные материалы: разъемы для монтажных работ, шпатели, клей-герметик, маскирующие малярные ленты.

Интересное по теме:

Приспособления для рихтовки кузова автомобиля своими руками

Если речь идет о простой деформации порога, капота или кузова, то достаточно будет обычной рихтовки автомобиля (еще проще, если такая рихтовка не потребует покраски поврежденной части после завершения работ).

Зачем нужны рихтовочные инструменты

Набор для удаления вмятин на автомобиле покупать всегда выгоднее и удобнее — он будет по умолчанию содержать в себе все необходимое, а его содержимое будет идеально подходить для работы друг с другом.

Виды рихтовочных инструментов

Итак, в стандартный набор инструментов по удалению вмятин на автомобиле без покраски, как правило, входят:

Рихтовочный молоток. Базовый инструмент для удаления вмятин на металлических деталях корпуса автомобиля. Именно с его помощью выполняется самое простое и надежное рихтование. Как правило, для работы нужно всего лишь зафиксировать деталь на верстаке. Равномерная обработка молотком позволит быстро вернуть компоненту кузова автомобиля его прежний вид. Как правило, в один комплект для устранения вмятин на авто без покраски входит несколько рихтовочных молотков. Они отличаются разными размерами, весом, величиной и формой ударных частей, а также наличием прорезиненых насадок на ручку и отбойник. Эти молотки предназначаются для рихтовочных работ разных типов и помогут на разных этапах выправления деталей своими руками. Само собой, для мелких вмятин лучше всего использовать молотки для рихтования с меньшим размером ударной части и с меньшим весом, а для больших вмятин — крупногабаритные.

Рихтовочный молоток

Насадки для рихтовочного молотка. Как правило, в комплекте с рихтовочным молотком идет также несколько насадок к нему. Они позволяют производить качественный ремонт любого компонента кузова авто, так как рассчитаны на конкретный вид работы.

Насадки для рихтовочного молотка

Обратный рихтовочный молоток. Зачастую обратный рихтовочный молоток используется в тех ситуациях, когда извлечь какую-либо деталь транспортного средства невозможно, а подрихтовать — необходимо. Принцип действия обратного рихтовочного молотка заключается в том, что один его конец приваривается к проблемной поверхности. После этого мастер начинает стучать грузом по второму концу молотка, перемещая его вдоль корпуса. Также иногда комплект включает в себя специальный крюк, который можно насадить на конец молотка. Если вы будете использовать обратный молоток с крюком, вам не понадобится приваривать его к поверхности авто — достаточно будет лишь просверлить в ней отверстие и завести туда этот крюк.

Обратный рихтовочный молоток с насадками

Монтировка. Во время вытягивания вмятин на кузове автомобиля монтировка может понадобиться когда угодно. Это основной инструмент, выступающий в роли рычага на подобного рода работах. С его помощью можно отогнуть или приподнять любую деформированную деталь и получить доступ к ее обратной стороне. В комплект для устранения дефектов авто без покраски, как правило, входит несколько монтировок разного веса, размера и формы. Они предназначены для работы с разными деталями. Всех их объединяет одно — они сделаны из прочного железа и способны выдержать большой вес, не деформируясь при этом.

Монтировка

Присоски. Как правило, в процессе рихтования автомобиля своими руками используются пневматические или же вакуумные присоски. Они, как и обратные молотки, могут понадобиться для правки несъемных литых компонентов кузова. Принцип действия присоски предельно простой: ее прикрепляют к месту вмятины, после чего откачивают изнутри весь воздух, что обеспечивает очень прочное сцепление с поверхностью. Далее присоску необходимо просто потянуть в нужную сторону, и она поведет металлическое покрытие вместе с собой. Следует, однако, учитывать, что такое рихтовочное оборудование, как присоска, применимо далеко не везде и не всегда, так как размер и форма вмятины должны примерно подходить размерам самой присоски. Иногда для устранения дефектов сложной формы используют несколько небольших присосок одновременно.

Присоска рихтовочная

Зажимы и захваты. Какое бы качественное рихтовочное оборудование для работ без покраски вы ни приобрели, большинство устройств будут совершенно бесполезны без зажимов и захватов. Очень часто во время рихтования требуется вытягивать какие-либо участки металлической поверхности наружу. Для этого могут применяться, кроме человеческой силы, лебедка, специальные агрегаты или даже другой автомобиль. Чтобы надежно схватиться за нужный фрагмент металла, вам понадобятся специальные зажимы и захваты. В большинстве случаев в комплект для проведения рихтовальных работ без покраски входит несколько таких зажимов и захватов разного типа и размера. Они могут также отличаться площадью сцепления с поверхностью захватываемого элемента, количеством функциональных креплений (до 3), а также типом фиксации зажима (в основном крепится на специальный шуруп).

Зажим для рихтовки

Рихтовочные приспособления для вытягивания отдельных частей поверхности кузова. Как правило, оно представляет собой агрегат с двумя или четырьмя опорами. Между опорами опускается или поднимается стержень, который можно просунуть в отверстие на проблемном участке и вытянуть часть обшивки. В большинстве случаев подобного рода приспособления используются для выравнивания горизонтальных поверхностей транспортного средства, где неудобно использовать присоски или обратные молотки. Однако следует учитывать, что после того, как был использован такой прибор для удаления вмятин, отверстие, оставленное им в металле, придется заваривать.

Рихтовочные приспособления для вытягивания частей кузова

Гидравлический насос. При выправлении литых компонентов авто очень часто приходится разрезать обшивку и вставлять внутрь специальную наковальню для выравнивания. Движение этой наковальни в абсолютном большинстве случаев обеспечивает гидравлический насос. Он занимает мало места, но при этом имеет большую мощность и способен распрямлять даже самые жесткие части металлической обшивки авто. Гидравлический насос также требует целого набора всевозможных аксессуаров, без которых его использование просто невозможно. Гидравлический шланг, распорки, опоры, гидравлический цилиндр и специальный клей, как правило, также входят в любой комплект, в который входит сам насос. Несмотря на то что наличие такого насоса может существенно увеличить стоимость всего комплекта, беспокрасочное рихтование авто без него в большинстве случаев просто невозможно.

Гидравлический ручной насос

Скребки и стамески. Невозможно представить себе ремонт своими руками хотя бы без минимального брака. Вам в любом случае понадобятся такие инструменты, как скребок или стамеска. Они выручат вас, если сварочный шов вышел не очень удачным, или если на поверхности детали осталась прилипшая грязь или старая краска.

Скребки и стамески для рихтовки

Набор для ремонта пластиковых деталей автомобиля. В современных авто достаточно часто можно встретить бамперы или спойлеры, изготовленные из пластика. Вышеперечисленные инструменты для рихтовки без покраски для них, как правило, не подходят. А потому, чтобы произвести ремонт этих компонентов кузова, вам придется приобрести специальный набор.

Вывод

Имея в наличии весь вышеперечисленный ассортимент инструментов, вы сможете производить работы по рихтовке поверхностей своего транспортного средства любой сложности (причем качество не будет отличаться от заводского). Перед использованием каждого агрегата нужно в обязательном порядке ознакомиться с инструкцией и правилами техники безопасности.

Набор для рихтовки кузова авто

Молотки и киянки для кузовных работ

Есть 4 основных вида подобных инструментов:

Молоток для выколотки (правки).
Чеканочный аналог.
Инерционный молот.
Приспособление для загибания фланцев.

Правочные молоты являются основным инструментом для выколотки и окончательной рихтовки. Они обладают различной формой. Боек нужно тщательно насаживать на шейку ручки, чтобы он был абсолютно неподвижен. Шнека ручки не должна иметь заусенцев и трещин.

Поддержки, они же наковала (наковальни) и подкладные штампы

Поверхность подобного импровизированного наковала надо тщательно зачистить и отполировать, от его состояния будет во многом зависеть, насколько заметными останутся неровности на кузовной поверхности авто после процесса рихтовки.

Ложки и ударные полотна

Исправление крыши авто может осуществляться при помощи универсальной ложки, а не искривленной поддержки. Возможность применения подкладки для защиты лонжерона от местных повреждений и понижения давления в этом месте путем распределения вытягивающей силы у опоры, зависимо от зазора в этой области. Вытягивая ложку с постоянным усилием вверх, сопровождайте свои действия наружными ударами по буграм. Так вы восстановите изначальную форму металла.
Ложки для внутреннего рихтования. Дверцы автомашины имеют двойную структуру. Рихтовать их можно при помощи подобных кузовных ложек.Разобрав, положите дверцу на верстак, если его у вас нет, то на пол, и проложите под ней два достаточно высоких деревянных бруска. Это нужно для того, чтобы покрытие не царапалось, кроме этого – у вас появится пространство для движений при прикладывании силы к инструменту. После чернового выправления поверхности, можете перевернуть ложку так, чтобы, применяя молоток и технику подкладывания, осуществить рихтовку. Уровень свободы инструмента внутри дверцы зависит от степени изгибания участка, нуждающегося в обработке.Когда прямой доступ туда невозможен, используйте подкладочный штамп, имеющий длинную ручку. Если и это не получается сделать, просверлите в дверце (во внутренней панели) технологические отверстия. Они потом закроются при сборке внутренней обшивкой.
Вытягивающие ложки могут применяться, чтобы отделять внутренний каркас от внешних панелей, при их повреждении и сдавливании вместе. Инструмент вставляется меж каркасом и панелью, и перемещается вверх/вниз либо из стороны в сторону до того момента, пока детали не будут разделены.Лезвие приспособления можно при этом применять в качестве подкладного штампа, чтобы выправить внешнюю либо внутреннюю панели.
Легкие и упругие ударные ложки (ударные полотна) служат для удаления выступов. Такой инструмент для рихтовки кузова размещается на поверхности детали, затем по нему наносятся резкие удары при помощи молотка. Сила их распределяется полотном по поверхности всего повреждения.

Интенсивность ударов надо внимательно контролировать с тем, чтобы не повредить лакокрасочное покрытие и саму поверхность металла. Ударные ложки не предназначены для вытягивания дефектов.

Крюки и рычаги

Это крюк для ремонтных работ

Напильники

Шлифовка

От повреждений автомобиля не застрахован никто. Многие кузовные дефекты можно устранить самому, не прибегая к помощи профессионалов.

1 Основные способы рихтовки – нюансы применения

Для выполнения рихтовочных работ применяется несколько вариантов, часто они используются совместно. Среди самых известных:

Классический – актуальный при повреждениях любого рода. Для работы применяются различные оправки, рычаги, молотки металлические и резиновые, фасонные плиты.
Вакуумный – используется для выравнивания плавных вмятин без нарушения лакокрасочного покрытия. Требуется специальный вакуумный обратный молоток, пользоваться которым сможет даже новичок.
С использованием минилифтера с присосками. Можно плавно вытянуть незначительные неровности до идеального состояния.
Применение споттера – аппарата точечной сварки. Он имеет рабочую часть, состоящую из обратного молотка, шайб, клещей, шпилек. Для небольшого одноразового ремонта покупать дорогостоящий аппарат не имеет смысла, лучше воспользоваться более доступными инструментами.

Для рихтовки своими руками используем перечисленные способы, которые от совместного применения показывают хороший результат. Начинаем, как правило, с минилифтера или обратного молотка, даже когда повреждено ЛКП. Если требуется, завершаем рихтование применением классического способа. Главное в работе – чувствовать металл. Старые отечественные автомобили имеют жесткий кузов, трудно поддающийся выравниванию. Иномарки изготовлены из тонкого и гибкого, который легко рихтуется.

Рихтовка авто – это особая техника вытягивания или выравнивания кузовных участков с повреждениями. Начинать без небольшой теоретической подготовки не стоит: можно навредить, а не исправить. Технология с применением современных инструментов позволяет справиться человеку, который раньше не занимался подобным. Перед началом оцениваем состояние поврежденного участка. Возможно, деформация настолько сильная, что разумнее заменить деталь, чтобы не тратить много времени и сил, часто безрезультатно.

Ремонт проводим постепенно, участок за участком. От размера поврежденного места зависит применяемая технология. Большую вмятину начинаем выравнивать с краев, приближаясь к середине. Некоторые мастера разогревают металл, чтобы он был податливее. Не имея опыта, к такому способу лучше не прибегать или действовать очень осторожно, чтобы не перегреть. Небольшие дефекты устраняем, начиная с середины.

2 Инструменты рихтовальщика – базовый набор для гаража

Набор профессионала включает десятки разнообразных инструментов и приспособлений. Автолюбителю, который решил самостоятельно устранить кузовной дефект, понадобятся самые необходимые. Практически невозможно обойтись без специальных рихтовочных молотков. Они могут быть металлическими, но сама форма отличается от обычного строительного молотка. Боек делается закругленным и тщательно полируется, с противоположной стороны имеется своеобразный клюв. Если слой покраски не поврежден, его следует сохранить. В таких случаях пользуемся резиновыми молотками.

Основным молотком является правочный, которым выколачиваем и окончательно рихтуем детали. Боек с одной стороны круглый, с другой – плоский квадратный. Ручка тонкая, при ударах пружинит. Для завершающей выкатки используем чеканочный молоток, у которого боек – притупленный конус. У резинового инструмента предусмотрена возможность использовать сменные насадки. Также применяются киянки из твердого дерева, кожи.

Почти всегда для выравнивания значительных повреждений требуются различные поддержки. Это металлические бруски, напоминающие своей формой место на кузове. Их очень много, предназначены для различных участков. Используются в паре с молотком, служат тщательно подогнанной под кузов наковальней. Требуемую поддержку можно купить, изготовить самостоятельно или воспользоваться подручными средствами. Главное – хорошо зачистить и отполировать поверхность, чтобы неровности после рихтования оставались малозаметными.

Вмятину вытягиваем также с использованием ударных полотен, ложек. Они часто применяются, когда после аварии произошло соединение внешних элементов с внутренними. Перед рихтованием их сначала отделяем, применяя ложки. Такое часто случается с дверью, также их используемт для крыши, когда исправляем внутреннюю кривизну изнутри элемента. Подобные приспособления можно применять как подложку.

Для вытягивания вмятин изнутри пользуемся крюками. Они представлены огромным разнообразием, отличия в размерах, толщине, углу изгиба. Приспособление несложное для самостоятельного изготовления. Делаем из металлического прутка 10–12 мм, длиной не более 50 см. Изгибаем соответственно форме поврежденного места. Ручки делаем в виде петли, чтобы вставлять вороток для прокручивания.

3 Рихтование ручным инструментом – последовательность действий

Повреждение неправильной формы, с острыми заломами, нарушенным лакокрасочным слоем выравниваем традиционным способом, применяя ударные инструменты. Если элемент кузова съемный, его демонтируем, снимаем обшивку и все, что мешает удобному доступу. Выкладываем снятую деталь на ровное основание, очерчиваем границу поврежденного места.

К выравниванию больших вмятин на кузове автомобиля приступаем с краев, именно там металл подвергается наибольшему напряжению. Несильно постукиваем молотком, постепенно передвигаясь по кругу в направлении центра. Диаметр понемногу уменьшается. С другой стороны обязательно используем поддержку. Работа требует терпения и постепенности. Иногда неопытные водители спешат, начинают наносить сильные удары, деформируя металл. Делать следует медленно и понемногу, тогда вмятина обязательно примет почти первоначальную форму.

Если применить молоток невозможно, используем крюк. По центру высверливаем отверстие, заводим в него крючок. Опираемся на ребро жесткости, находящееся вблизи, и тянем, одновременно прокручивая крючок, чтобы он своим загибом ровнял металл изнутри. Схожая технология с применением зацепов. Вкручиваем саморез и тянем за него. Можно приварить точечной сваркой шайбы, которые потом тянем.

Для работы с крючками, зацепами, шайбами рекомендуется применять специальный инструмент – обратный молоток, который позволяет контролировать сдвиги в металле.

Простую вмятину без сильной деформации можно выдавить ладонью. Бывает, что к поврежденному месту невозможно подступиться, тогда на помощь придет фен. Главное, не переусердствовать, чтобы не повредить ЛКП. Нагреваем не выше 100°. Если доступ к незначительной вмятине открыт с обратной стороны, например, у панели двери, ее легко выровнять. Из твердой резины делаем прокладку, легонько стучим по ней молотком.

Рихтовка небольших плавных повреждений возможна и снаружи с применением технологии PDR. Если покраска осталась целой, вытягивание выполняется без ее нарушения. Используем присоску, приклеив по центру вмятины, тянем на себя. Выровнять полностью не удастся, дальше используем пистоны, подобранные по размеру. Вытягиваем, используя обратный молоток. Его альтернативой является минилифтер, который продается в наборе с пистонами и клеем.

4 Исправление вмятин – инструкция для отдельных элементов

Довольно сложные повреждения случаются с дверью. При сильном ударе ее, бывает, заклинивает. Самый важный момент – определить, в какое место пришелся удар. Если обнаружили, оттуда пошли заломы, то именно отсюда следует начинать. В этом залог успеха: создать антидавление в точке, куда пришелся первичный удар. Часто первым страдает кант, именно с него начинаем.

Зачищаем место до основания, прихватываем точечной сваркой кольца, расположив рядом. Продеваем в них пруток, цепляем к лебедке и начинаем потихоньку тянуть. Тянем до первого хлопка металла. Удерживая в натянутом состоянии, через подставку из дерева постукиваем молотком по выпирающим неровностям, помогая металлу выровняться. Опять немного подтягиваем, повторяя операции.

Подобный способ применяют, если добраться изнутри до поврежденного места невозможно. Удобнее работать, сняв дверь и обшивку с нее. Укладываем ее на подстилку из мягкого материала, например, войлок. Выравниваем, применяя имеющиеся инструменты. Бывает, что металл не поддается, тогда нагреваем. Если имеется споттер, им можно прогреть, не опасаясь повредить металл. Если панель и каркас схлопнулись, отделяем их с помощью крюка или рихтовочной ложки.

Капот удобно рихтовать, потому что он легко снимается. Начинаем с усилителей, складок, перегибов. Ударяем часто с небольшим усилием. С обратной стороны обязательно наличие поддержки, которая соответствует геометрии дефекта. Для исправления крыла его лучше демонтировать, если возможно. Это недоступно на некоторых моделях, где крылья приварены. Крыша тоже выравнивается без демонтажа. Широко применяется домкрат. На пол укладываем широкую доску, устанавливаем домкрат. Усилие передаем через отрезок бруса с прибитым куском доски. Обивку перед работой снимаем.

Сделать рихтовку в гараже доступно, используя возможности, которые имеются. Дать какой-то один универсальный совет нельзя. Оценивайте повреждение, пользуйтесь советами. Применяйте приемы, подходящие в конкретном случае.

«>

Робот-дудл-робот Google с искусственным интеллектом превратит ваши грубые рисунки в великолепные картинки

Последняя игрушка Google с искусственным интеллектом, возможно, самая умная: автоматизированный бот для рисования, который анализирует то, что вы рисуете, в режиме реального времени, чтобы предложить более отполированный кусок картинки на замену. Программное обеспечение под названием AutoDraw является еще одной из продолжающихся демонстраций творческого машинного обучения Google, которые компания выпускает в рамках серии экспериментов с искусственным интеллектом. Он использует базовую технологию, лежащую в основе экспериментального программного обеспечения для распознавания изображений, для идентификации потенциальных объектов и пар, которые связаны с базой данных аккуратных и упрощенных изображений, нарисованных от руки.

Бот-каракули для быстрой и чистой картинки

Компания называет AutoDraw «инструментом рисования для всех нас», и под нами подразумевают людей с ограниченными эстетическими возможностями, которые не могли рисовать себя из бумажного пакета. «AutoDraw объединяет магию машинного обучения с рисунками талантливых художников, чтобы помочь вам быстро рисовать», — говорит рассказчик в тизерном видео Google AutoDraw. Фактическая технология под капотом исходит из другого эксперимента Google AI под названием Quick Draw, который использует машинное обучение для анализа человеческих рисунков и со временем становится лучше, угадывая, что они из себя представляют.

Quick Draw был отличным развлечением, но AutoDraw — это абсолютный взрыв с некоторыми очень ощутимыми преимуществами для не-художников, которые хотят добавить искусство ко всему, от листовок и приглашений на вечеринку до пользовательских поздравительных открыток. Например, если вы хотите сделать воздушные шары и торт, это займет всего несколько минут:

Фото Ника Статта / The Verge

Конечно, AutoDraw не идеален.Часто программа предлагает действительно причудливые замены, и невозможно понять, как именно это программное обеспечение появилось. Напишите какой-нибудь текст на английском языке, например слово «Verge», и он по какой-то причине предложит вам пальцы ног или ступни или позы йоги. Но это, по крайней мере, дает вам возможность стать действительно странным и экспериментальным, например, превратить тако в бумеранг:

Фото Ника Статта / The Verge

Или превратить падающую звезду в боевой топор:

В других случаях AutoDraw кажется действительно новым и умным, например, когда он, кажется, понимает сокращенное обозначение дудлинга для превращения пары треугольников в рыбу:

Фото Ника Статта / The Verge

Играть с ним очень весело, и это, пожалуй, первый из этих экспериментов Google, которые, как я мог видеть, действительно привлекают внимание широкой публики. Google, похоже, тоже это знает, поэтому он сделал этот инструмент бесплатным и доступным через мобильный Интернет, так что вы можете получить к нему доступ как на рабочем столе, так и на планшете или смартфоне. Попробуй сам. Просто будьте осторожны, это может заманить в ловушку даже самых случайных рисовальщиков среди нас на долгие, медлительные художественные сессии.

Использование Google AutoDraw для набросков, инфографики, рисунков и многого другого

Некоторое время назад Google запустил забавный инструмент под названием « Quick Draw », с помощью которого вы рисовали изображения на своем компьютере или устройстве, а AI Google пытался угадать, что вы рисуете.

Оказывается, это была не просто игра, а способ для Google проверить и улучшить способность своего искусственного интеллекта интерпретировать каракули. Одно из первых приложений для этого было выпущено в виде AutoDraw .

AutoDraw — очень простой и легкий в использовании инструмент для рисования с большинством обычных функций, таких как рисование, заливка цветами, изменение размера, добавление текста и многое другое. Однако есть один большой поворот. AutoDraw включает в себя искусственный интеллект Google , который поможет вам рисовать, используя волнистые линии и каракули и предлагая заменить их профессиональными изображениями.

Не можете нарисовать собаку? Если вы умеете рисовать пуделя, AutoDraw попытается распознать то, что вы нарисовали, и позволит вам заменить сомнительную собаку милой версией в виде клипартов.

Подробнее см. Ниже подробностей об AutoDraw и о том, как он работает, а также идей о том, как учителя и ученики могут использовать этот инструмент для создания и обучения.

Плюсы и минусы AutoDraw

Доступно множество инструментов и программ для рисования, так зачем кому-то использовать AutoDraw? Лучше всего начать с краткого обзора текущих преимуществ , и ограничений , AutoDraw.

Плюсы

Использует искусственный интеллект для интерпретации ваших рисунков и позволяет заменять их более профессиональными изображениями
Работает на на любом устройстве , включая компьютеры, ноутбуки, Chromebook, телефоны и планшеты
Очень простой в использовании
Включает базовых инструментов рисования , таких как рисование от руки, добавление фигур, добавление текста, заливка цветов, а также изменение размера и поворот элементов
Можно поделиться или скачать конечный продукт
Это бесплатно !

Минусы

Отсутствие более продвинутых функций по сравнению с другими инструментами рисования, таких как отсутствие возможности изменять порядок объектов
Нет возможности для сохранить несколько чертежей для будущего редактирования
Не совместное

Как использовать AutoDraw

AutoDraw — очень простой в использовании инструмент, но вот основные инструкции для начала работы:

Перейдите на сайт AutoDraw по адресу: http: // autodraw. com
Щелкните « Начать рисование », чтобы начать.
Теперь вы получите пустой холст для рисования .

Инструменты , которые вы можете использовать, включают:

Select — используйте это, чтобы щелкнуть и выбрать любой элемент на холсте
AutoDraw — рисовать от руки и получать предложения от искусственного интеллекта Google для сопоставления заменяемых изображений
Draw — Рисование от руки без предложений AI
Тип — Используйте это, чтобы добавить текстовое поле к чертежу
Заливка — Используйте для заливки или изменения цвета элемента
Форма — вставка фигур, включая прямоугольник, треугольник и круг
Цвет — выберите цвет для заливки, рисования или набора текста
Zoom — Увеличение и уменьшение вашего рисунка
Undo — отменить последние внесенные вами изменения
Удалить — Удалить выбранный элемент

Вы также можете щелкнуть значок меню в верхнем левом углу AutoDraw (выглядит как три горизонтальные линии), чтобы получить следующие параметры:

Начать с — это сотрет текущий рисунок и даст вам новый пустой холст. Вы можете выбрать альбомную, квадратную или портретную ориентацию, но при необходимости также можете изменить размер холста.
Скачать — Сохраните изображение PNG вашего рисунка на локальном устройстве.
Поделиться — Получить ссылку для публикации изображения
How-To — См. Краткий обзор того, как использовать AutoDraw.

При использовании программы вы можете изменить размер холста , перетащив треугольный маркер в правом нижнем углу холста.Вы также можете использовать полосы прокрутки для перемещения вверх и вниз или вправо и влево, если необходимо.

Инструмент AutoDraw

Как упоминалось ранее, программа очень проста в использовании, поэтому большинство людей должно иметь возможность сразу же приступить к работе. Однако одна особенность, которая отличает этот инструмент от других графических программ, — это функция AutoDraw . Так как это то, что отличает эту программу, давайте посмотрим, как это работает.

Сначала вам нужно выбрать инструмент AutoDraw .
Если вы хотите изменить цвет для рисования, вы можете сделать это сейчас, используя инструмент цвета, или всегда можете изменить это позже, используя инструмент заливки.
Теперь давайте, сделайте свой рисунок .
Когда вы рисуете, ИИ Google пытается угадать , что вы пытаетесь сделать.
В верхней части экрана вы увидите прокручиваемый список из предложенных изображений , которые AutoDraw считает, что они могут соответствовать вашему рисунку.
Если вам нравится один из них, просто щелкните предложенное изображение, и оно заменит ваш рисунок .

Вы можете повторить этот процесс, чтобы добавить множество изображений в свой рисунок, а также использовать другие инструменты для изменения цвета и размера, добавления текста и т. Д.

Использование AutoDraw

Итак, для чего можно использовать этот забавный инструмент? Почему вы решили использовать это вместо десятков других доступных программ для рисования? Поскольку настоящая сила AutoDraw заключается в том, что искусственный интеллект заменяет ваши каракули, я вижу, что этот инструмент особенно полезен для детей младшего возраста или для всех, кто считает себя искусно сложными .

Некоторые возможных применений могут включать:

Примечания к эскизу
Инфографика
Иллюстрирование рассказа
Создание сцены
Настольная издательская деятельность (флаер, плакат)
Креативный рисунок

Ниже приведены несколько примеров , которые я создал, играя с AutoDraw:

Заключение

Приятно видеть, как искусственный интеллект находит свое место во все большем количестве инструментов.В случае AutoDraw это может побудить людей наконец попробовать наброски, или помочь маленькому ребенку выразить свое творчество, или помочь любому, кто испытывает художественные трудности, поделиться своими идеями новым и увлекательным способом. Я с нетерпением жду дальнейшего развития этой технологии в других инструментах Google.

Не стесняйтесь поделиться своими идеями о том, как AutoDraw можно использовать в школах, в комментариях ниже.

Сообщение Эрика Куртса. Пригласите меня в свою школу, организацию или конференцию с более чем 50 сеансами PD на выбор.Свяжитесь со мной в Twitter по адресу twitter.com/ericcurts и в Google+ по адресу plus.google.com/+EricCurts1

Инструмент Google AutoDraw превращает человеческие рисунки в произведения искусства

Гигант поисковых систем Google, известный своими огромными инвестициями в ИИ, снова в новостях из-за своего нового инструмента для рисования — AutoDraw. Будучи еще одним экспериментом с искусственным интеллектом, AutoDraw объединяет машинное обучение с рисунками талантливых художников, чтобы помочь каждому быстро создать что-нибудь визуальное. Согласно Google, он работает где угодно — от телефонов до планшетов, ноутбуков и даже настольных компьютеров.

Инструмент был создан Дэном Мотценбекером и Кайлом Филлипсом из Google Creative Lab, и его инструмент подсказок использует ту же технологию, что и QuickDraw, чтобы угадать, что человек пытается нарисовать.

Интересно, что Quick Draw — это игра, построенная на основе машинного обучения, в которой нейронная сеть пытается угадать, что рисует человек. Названный ошибочным экспериментом, поскольку прогнозы не всегда были верными, проект стал отправной точкой для AutoDraw. Инструмент Quick Draw, созданный снова в Google Creative Lab и Data Arts Team, был создан Джонасом Джонгеяном, Генри Роули, Такаши Кавасима, Йонгмином Кимом, Ником Фокс-Гигом.

AutoDraw называют инструментом сотрудничества машинного обучения и сообщества художников, что означает, что дизайнеры, иллюстраторы и художники также могут отправлять свои собственные рисунки. Согласно новостным сообщениям, Google утверждает, что инструмент может точно угадывать сотни различных рисунков или каракулей, и в будущем компания планирует больше обучать свой ИИ искусственным рисункам. Можно ли монетизировать инструмент или нет, это еще предстоит выяснить.

Смотрите также

Инвестиции Google в технологии машинного обучения окупаются, и если появится AutoDraw, инструмент, который превращает человеческие рисунки в художественную форму, он также может изменить облик сектора искусства и образования. Эксперты считают, что этот инструмент довольно прост в использовании и даже позволяет пользователям делиться своими работами в социальных сетях.

Подпишитесь на нашу рассылку новостей

Получайте последние обновления и соответствующие предложения, поделившись своей электронной почтой.

Вы можете написать для нас и стать одним из 500+ экспертов, которые написали статьи на AIM. Поделитесь своими номинациями здесь. Рича Бхатия
Рича Бхатия — опытный журналист с шестилетним опытом работы в репортажах и новостях, а также в Times of India и The Indian Express.Она заядлый читатель, мама энергичного двухлетнего ребенка и любит писать о технологиях следующего поколения, которые формируют наш мир.
Blender Новое дополнение: «Инструмент автоматического рисования»
Инструмент автоматического рисования:
Введение:
Это новый модуль блендера. Надстройка делает анимацию рисования по Freestyle с модификатором сборки.
Надстройка полезна для создания фальшивых видеороликов с рисунками, например, презентации продукта или обучающих видеороликов.
Также, если вы ученик начальной школы, вы можете сделать видео-рисунок для домашнего задания по искусству во время летних каникул.Учителя хвалят вас за ваше мастерство.
Ссылки:
Обучающее видео:

Установка:
1. Загрузите zip-файл (или возьмите zip-файл с Github: auto-drawing-tool).
2. В Blender перейдите в «Файл»> «Использовать настройки»> «Надстройки», нажмите «Установить из файла» и выберите ZIP-файл.
3. Активируйте «Анимация: инструмент автоматического рисования» в категории «Анимация».
Обычное использование:
1.Выберите объект.
2. Перейдите на панель инструментов слева от 3D-вида. На вкладке «Анимация» есть поле «Инструмент автоматического рисования».
3. Установите начальный и конечный кадры для анимации, затем нажмите кнопку «Установить автоматическое рисование».
4. Визуализировать анимацию.
Опции:
Панель настройки параметров
появляется в нижнем левом углу 3D-вида после нажатия кнопки «Установить автоматическое рисование».
Включение / отключение процесса:
Вы можете включить или выключить все настройки для автоматического рисования.
1. Модификатор Buld и фристайл.
2. Рендеринг в Blender.
3. Применить Белый мир.
4. Нанесите белый бесцветный материал.
5. Модификатор Subsurf.
Толщина лески:
Изменить толщину линии Freestyle.
Пресеты для фристайла:
Измените стиль линии с помощью предустановки Freestyle.
«НЕТ» = настройка Freetyle по умолчанию.
«MARKER_PEN» = жирная линия.
«BRUSH_PEN» = Различная толщина линии от начала до конца.
«SCRIBBLE» = грубая линия.
«FREE_HAND» = Неровная линия и грубая форма.
«ДЕТСКИЙ» = более грубый, как детский рисунок.
Изменить порядок чертежей (только для MESH):
Изменить порядок модификатора сборки путем сортировки индекса лица.
Действует только на объекты MESH.
«НЕТ» = индекс лица по умолчанию для объекта.
«REVERSE» = изменяет порядок индекса по умолчанию.
«CURSOR_DISTANCE» = Сортировать от лица, ближайшего к курсору.
«КАМЕРА» = Сортировать от ближайшего лица к камере.
«VIEW_ZAXIS» = Сортировка по оси Z.
«VIEW_XAXIS» = Сортировка по оси X.
«ВЫБРАННОЕ» = Сортировать по выбранному лицу.
«МАТЕРИАЛ» = Сортировать по материалу.
Рисовать объекты по очереди:
По очереди рисует выбранные объекты.
Для «ALONG_CURVE» выберите кривую в последнюю очередь.
«НЕТ» = Рисовать объект одновременно.
«ПРОСТОЙ» = рисовать объект по очереди.
«ALONG_CURVE» = рисовать объекты вдоль точек активной кривой.
Список задач:
Изменить порядок рисования текстового объекта.
Исчезновение линий на внутренних гранях во время анимации строительства.
Связь цвета между миром и материалом.
Дополнение для NavigationBlender для серии
: инструмент автоматического рисования v0.3.0 Новая функция >>
Опубликовано в Надстройка / Плагин, Blender CGI Tagged Download, Tutorial.Добавьте в закладки постоянную ссылку.
Google AutoDraw: новое программное обеспечение, которое может превратить плохих художников в художников, вот и другие эксперименты с искусственным интеллектом
Google AutoDraw работает на вашем телефоне, компьютере или планшете (и это бесплатно!)
Если вы обнаружите рисунок на своем смартфоне или планшете рабочий стол быть сложным, у Google есть решение — AutoDraw. AutoDraw — это новый веб-инструмент, который сочетает машинное обучение с рисунками, созданными талантливыми художниками, чтобы помочь вам рисовать. Google пытается стать пионером в области искусственного интеллекта и понимает, что это будущее технологий.Это не мешает Google немного похвастаться, не так ли? В ноябре 2016 года Google представил новый сайт под названием A.I. Эксперименты, демонстрирующие исследовательские проекты компании в области искусственного интеллекта, и любой желающий может их просмотреть и протестировать. Один из самых интересных проектов в игре, который может определять и угадывать, что рисует пользователь. В одном из проектов приложение камеры может угадать объект, который пользователь ставит перед ним, и музыкальный проект, который может играть «дуэты» с пользователем. Подобные игры помогают понять, как работают нейронные сети, поскольку они используют методы идентификации, которые довольно распространены на технических веб-сайтах, таких как Facebook и Google Фото.
Google в своем блоге написал: «Если вы хотите узнать больше о магии AutoDraw, посмотрите« Quick, Draw! » (один из наших экспериментов с искусственным интеллектом). Инструмент подсказок AutoDraw использует ту же технологию, чтобы угадать, что вы пытаетесь нарисовать ». Согласно Google, основная цель «экспериментального» веб-сайта заключалась в том, чтобы сделать технологию ИИ доступной для все большего и большего числа людей, особенно тех, кто интересуется машинным обучением, но не знает, как искать академические статьи и журналы, где это возможно. опубликованы исследования.Что делает этот портал, он позволяет демонстрировать практические навыки, которые позволяют пользователю взаимодействовать с проектами Google, демонстрируя технологию машинного обучения. Вы можете посетить новый увлекательный веб-сайт: www.aiexperiments.withgoogle.com

Quick Draw — это проект, который позволяет рисовать такие объекты, как ластик, утка или перо. в течение некоторого времени приложение Google будет угадывать, что это за дудл.В приложении под названием Thing Translator Google использует технологию Translate для перевода того, на что указывают пользователи, на разные языки. Между тем, приложение под названием Giorgio Cam идентифицирует любой объект, который пользователь помещает перед камерой смартфона. В приложении под названием A.I. Duet, машинное обучение было применено к музыке, поэтому, когда пользователь играет несколько случайных нот на клавиатуре, алгоритм Google добавляет несколько собственных мелодий. Если это приложение будет и дальше улучшаться, кто знает, очень скоро у нас будет отличный робот-диджей.
Вы также можете посмотреть:
Также прочтите | Веб-игра Google может определить ваш ужасный рисунок
Ранее Google разместил программный код проектов AI Experiment на Github, который разработчики могут использовать для создания своих собственных инструментов. Он также разрешает заявки от программистов, которые используют технологии Google для создания подобных приложений.
Получите текущие цены на акции с BSE, NSE, рынка США и последние данные NAV, портфель паевых инвестиционных фондов, ознакомьтесь с последними новостями IPO, наиболее эффективными IPO, рассчитайте свой налог с помощью калькулятора подоходного налога, узнайте лучших игроков рынка, крупнейших проигравших и лучших акций Фонды.Поставьте нам лайк на Facebook и подпишитесь на нас в Twitter.
Financial Express теперь в Telegram. Нажмите здесь, чтобы присоединиться к нашему каналу и оставаться в курсе последних новостей и обновлений Biz.
AutoDraw приходит в Book Creator!
Мы сделали для Создателя книг масштабное обновление творчества.
Вот в чем дело. Мы представили инструмент «Перо» для Book Creator waaaay еще в 2013 году. Сейчас 2019 год, и мы все согласились, что пришло время пересмотреть эту функцию. Но в Book Creator мы всегда стараемся пойти немного дальше.
Было бы достаточно добавить новых стилей пера , волшебные чернила, инструмент заливки, эмодзи и возможность редактировать рисунки. (Мы все это сделали, если вам интересно).
Но чтобы действительно пойти дальше и дальше, нам нужно было что-то… волшебное.
Сюда приходит что-то волшебное …
Представляем … AutoDraw
Мы работали с командой Google AI, чтобы полностью интегрировать удивительный AutoDraw прямо в Book Creator.Если вы уже слышали об AutoDraw, то знаете, насколько это круто. Если вы не знаете об AutoDraw, приготовьтесь к ослеплению!
Не лучший художник? Без проблем! Просто начните рисовать желаемый объект, и искусственный интеллект предложит вам различные иллюстрации из библиотеки тысяч профессионально нарисованных фигур. Простой. Весело.
Новое исследование Ваммеса, Мида и Фернандеса из Университета Ватерлоо, Канада, показывает, что рисование превосходит такие действия, как чтение или письмо, потому что заставляет нас обрабатывать информацию несколькими способами: визуально, кинестетически и семантически .

Выберите одну из наших новых волшебных чернил и посмотрите, что вы можете сделать — разноцветные шедевры, небоскребы, траву, радугу и многое другое. Нет никакого оправдания, чтобы с этого момента не выделить все ваши любимые предложения радужным блеском!
1681551 / Pixabay
Google делает большие успехи в области искусственного интеллекта (ИИ) и машинного обучения. У поискового гиганта есть продукт искусственного интеллекта почти во всех областях и для каждого человека, в том числе продукт для художников всех нас. Этот продукт, получивший название Google AutoDraw, был представлен пару лет назад, и он превращает ваше грубое искусство в прекрасные произведения. Если вы не знаете, как использовать Google AutoDraw, вот все, что вам нужно знать.
Что такое Google AutoDraw?
Google впервые представил AutoDraw пару лет назад как веб-инструмент для рисования. Он работает на вашем смартфоне, планшете, ноутбуке, настольном компьютере и т. Д. Google AutoDraw можно использовать бесплатно, и вам не нужно ничего загружать, чтобы им пользоваться. Инструмент Google для рисования сочетает машинное обучение с рисунками художников, чтобы помочь вам создавать произведения искусства.
Все, что вам нужно сделать, это нацарапать что-либо на мобильном устройстве пальцами или ПК с помощью мыши, а затем инструмент рисования Google определит, что вы пытаетесь нарисовать, и сделает это идеальным.Например, если вы начнете рисовать пиццу, инструмент сначала попытается выяснить, что вы пытаетесь нарисовать, а затем найдет наилучшее совпадение в своей базе данных.
GrizzlyRock Value Partners вернули 30% прибыли в четвертом квартале; Вот их любимые акции.
GrizzlyRock Value Partners вернули 30,31% чистой прибыли за четвертый квартал, в результате чего ее годовая доходность составила 7,57% чистой прибыли. В четвертом квартале длинные позиции прибавили 42,8%, а короткие — 10,3%. Письма хедж-фондов в четвертом квартале 2020 года, конференции и многое другое В своем ежегодном письме инвесторам, которое было рассмотрено ValueWalk, управляющий партнер Кайл Мауэри отметил, что 2020 год был Подробнее
Он может дать вам более одного варианта пиццы и показать их на верх виртуального холста.Если вы найдете какой-либо из этих вариантов достаточно хорошим, вы можете заменить его своим черновиком.
Google AutoDraw использует ту же технологию, что и QuickDraw, чтобы угадать, что вы рисуете. Закончив рисунок, вы можете скачать его или поделиться с другими. Как и любой другой инструмент искусственного интеллекта, AutoDraw также учится с каждым рисунком, а это означает, что его способность угадывать, что вы рисуете, со временем улучшается.
Более того, вы также можете использовать его, как любое другое приложение для рисования. Например, вы можете использовать его для изменения цвета, заливки и изменения размера объектов, использования разных шрифтов, рисования различных форм и многого другого.
Как использовать Google AutoDraw
Теперь, когда вы знаете, что такое Google AutoDraw, давайте посмотрим, как использовать Google AutoDraw. Чтобы использовать этот инструмент, вам нужно посетить веб-сайт AutoDraw со своего телефона, планшета или ПК. На сайте вас встретит логотип и сообщение с надписью «Быстрый рисунок для всех».
Чтобы двигаться дальше, у вас есть два варианта: Начать рисование и Быстрое руководство. Начинающие пользователи могут выбрать второй вариант, чтобы узнать больше о том, как работает инструмент, в то время как другие могут сразу выбрать «Начать рисование».
После того, как вы нажмете кнопку «Начать рисование», откроется пустой лист, на котором вы сможете рисовать. Инструмент имеет интерфейс в стиле MSPaint, поэтому им легко пользоваться. Как только вы начнете рисовать, на панели инструментов предложений под адресной строкой будут отображаться рекомендации из чертежей, уже сохраненных в базе данных.
Если вы чувствуете, что какое-либо из предложений точно соответствует изображению, которое вы рисуете, все, что вам нужно сделать, это щелкнуть по нему. После того, как вы нажмете на нее, изображение, которое вы рисуете, будет автоматически заменено тем, на котором вы щелкнули.
Затем вы можете добавлять текст, изменять цвета и добавлять формы с помощью инструментов в левой части интерфейса. После того, как вы закончите создавать шедевр, вы можете скачать его в формате PNG. Вы также делитесь изображением или используете его на досуге.

Используйте ИИ для изучения моды
Google также недавно анонсировал эксперимент с искусственным интеллектом в таких областях, как мода и танцы. В прошлом месяце Google создал два новых веб-приложения, доступных в Интернете, для iOS и Android.
Первое приложение — Runway Palette. В нем по цвету организована работа около 1000 модельеров. По словам поискового гиганта, над разработкой приложения он работал с изданием Business of Fashion. Используя фотоколлекцию издания, состоящую из более чем 140 000 фотографий с 4 000 показов мод, поисковый гигант применил машинное обучение для систематизации изображений платьев по цветам.
Вы можете использовать приложение двумя способами. Первый — с помощью интерактивного инструмента визуализации, а второй — путем фотографирования платья, для чего приложение покажет вам нечто подобное.
«Вы даже можете сделать снимок или загрузить изображение, скажем, вашего туалета или осенних листьев, и узнать, как дизайнеры использовали подобную цветовую палитру в моде», — заявляет поисковый гигант.
Второе экспериментальное приложение — Living Archive — инструмент для танцевальной хореографии. Как и первое приложение, оно также использует базу данных для отображения ваших результатов. Это приложение включает около полумиллиона поз известного британского хореографа Уэйна МакГрегора. Вы можете использовать приложение для создания и записи танцевальных номеров.
«Используйте эксперимент, чтобы установить связь между позами, или запечатлейте свое собственное движение, чтобы создать свою собственную хореографию», — говорит Google.
Google — не единственная компания, которая работает над интеграцией ИИ с модой. В сентябре Facebook также рассказал об инструменте искусственного интеллекта, который поможет вам решить, как подправить платье, чтобы сделать его более стильным.
No related posts.
