Разновидности

Рассмотрим виды проводов и их назначение для внутреннего и внешнего (уличного) проведения электрической сети.  Материалом для изготовления служат медь и алюминий.

Сегодня предпочтение отдается проводам с медными жилами, поскольку у этого металла сопротивление гораздо меньше. Медный провод способен дать больше мощности и пропустить больший ток, чем алюминиевый, несмотря на одинаковость их сечения.

Кроме того, срок службы медного изделия дольше. Однако алюминий более дешевый металл, поэтому относительно недавно он имел широкое распространение при обустройстве проводки в жилых домах.

Основанием для выделения разновидностей служит также количество жил. Выделяют одножильные и многожильные провода.

Вторые способны неоднократно сгибаться, обладают высокой степенью мягкости. Используются в качестве шнуров для подключения всего разнообразия бытовых приборов, для создания удлинителей. Подходит для монтажа открытой электропроводки. Главным требованием безопасности для многожильных проводов является наличие двойной оплетки.

Важно помнить, что соединение разных металлов способом скрутки категорически запрещено. Произойдет окисление, либо нагревание и потеря контакта. Правильно делать проводку только проводом одного вида (в плане материала изготовления).

Что касается основных видов изоляции проводов, то их несколько: резиновая, ПВХ (самый популярный вариант), бумажная (используется крайне редко) и фторопластовая (самая надежная).

Скрытая проводка

Маркировка электрических проводов позволяет понять их характеристики. В аббревиатуре могут быть буквы, обозначающие материал и цифры, говорящие о сечении и количестве жил.

Маркировкой не бронированного алюминиевого провода будет АВВГ (ВВГ). При отсутствии буквы «А» можно сделать вывод, что перед нами медный провод. Скрытая проводка в сухом жилом помещении или офисе может быть сделана из проводов марки АВВГ.

Буква «Г» означает отсутствие защитной изоляции, буквально «голый» провод. Негорючие модификации обозначаются так ВВГнг. Пониженное выделение дыма ВВГнг-LS.

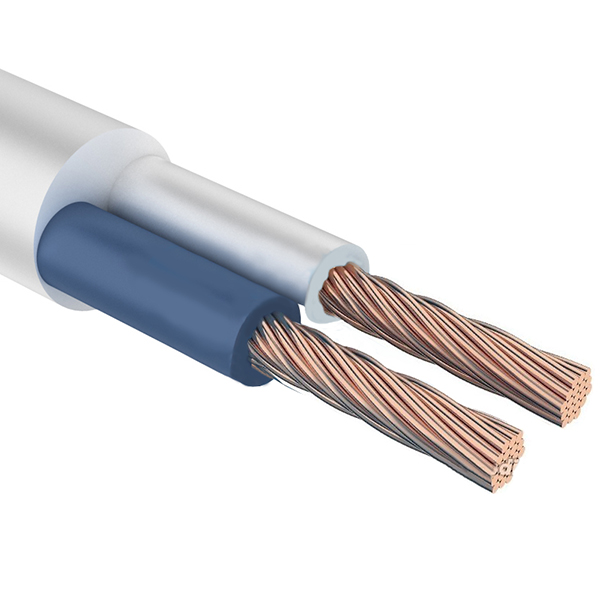

Также можно использовать ШВВП – плоский медный провод многожильного типа. Сечение такой разновидности не больше 0,75 мм2.

Наружная проводка

Деревянные дома, а также интерьеры, выполненные в стиле ретро, подразумевают устройство наружной проводки. Разновидность провода здесь целиком и полностью зависит от материала стен.

Использоваться должны только провода негорючих марок, например, уже упомянутый ВВГнг. Возможно дизайн помещений сделает неадекватным друг другу цвет стен и проводов. В таком случае можно воспользоваться кабель-каналом.

Уличный монтаж

К строению можно подвести подземный электропровод, но обязательное условие для этого – использование бронированного кабеля. Обозначение следующее – АВББШВ (ВББШВ).

Бронирование осуществляется за счет специальной стальной ленты, которая располагается сверху второго слоя изоляции и имеет свою защитную оплетку из резины. Тем самым достигается высокая степень защиты от механических воздействий и грунтовых вод.

Бронированный провод способен долго и надежно проводить электричество к дому. Для стенового монтажа проводки используют разновидности марки АВВГ разного сечения. Проводам не страшны атмосферные осадки и пагубное воздействие ультрафиолетового излучения.

В условиях повышенной влажности

Если помещение эксплуатируется в условиях повышенной влажности, например, если это баня, подвал или сарай, то требуется особый провод для создания электрической сети.

Лучшим вариантом станет теплостойкий кабель с защитной кремнийорганической изоляцией. Среди таких выделяются марки ПВКВ и РКГМ. Главное требования для обустройства сети – качественное заземление не только самой проводки, но и всех приборов.

Размеры и расчет сечения проводов

Видов сечений провода много, конкретную марку выбирают с учетом того прибора, который будет подключен при помощи этого провода. Правильно произвести расчет сечения крайне важно.

Схема действий должна быть следующей. Сначала необходимо посчитать сумму мощностей всех потребителей внутри дома и за его пределами (уличное освещение, к примеру). Полученное значение позволит подобрать главный кабель, ведущий от линии электропередач через счетчик в дом.

Затем считается суммарная мощность по каждой комнате или отдельному участку. Провода от главного распределительного щита должны соответствовать полученному значению. Разводку по каждому участку ведут в зависимости от конкретного потребителя, будь то простая лампочка или телевизор.

Вообще узнать требуемое сечение провода, исходя из мощности потребляющего устройства, можно из специальной таблицы. Ее легко найти в сети или в любом добротном справочнике по теме электрики. Производя расчеты, округление ведется в большую сторону, чтобы обеспечить некий запас на случай непредвиденных обстоятельств.

Как сделать выбор

Вопрос о том, какие провода выбрать, должен решаться электриком. Но при наличии определенного опыта и элементарных знаний можно осуществить корректный выбор и самому. Главное, чтобы сечение приобретенных проводов полностью отвечало потребляемой мощности. Монтаж открытой проводки предполагает сочетание цвета проводов и материала стен.

Существуют провода, эксплуатация которых по соображениям пожарной безопасности не рекомендуется. Среди них: ПУНП, ПУВП, ПБПП и ПУНГП. Чисто внешне они мало отличаются от менее опасных аналогов, поэтому нужно быть предельно внимательным, а лучше доверить дело специалисту.

Не лишним будет проверить сертификаты на продукцию от завода изготовителя. У добросовестных продавцов документация должна быть в обязательном порядке.

Руководствуйтесь не только просмотром фото проводов из каталога или обрезков на выставочном стенде. Проверяйте маркировку и на самой бухте. Тогда гарантий приобретения нужной продукции будет гораздо больше. Если какие-либо обозначения отсутствует, от покупки такого изделия лучше отказаться.

Электрификация помещения, осуществленная с тщательными предварительными расчетами и без экономии на материалах, дает долговечный и безопасный результат. Отличное качество проводов, нужное сечение и соблюдение элементарных правил безопасности во время монтажа и при эксплуатации позволят достичь высокого уровня комфорта в своем жилище.

Фото проводов разных видов

Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;

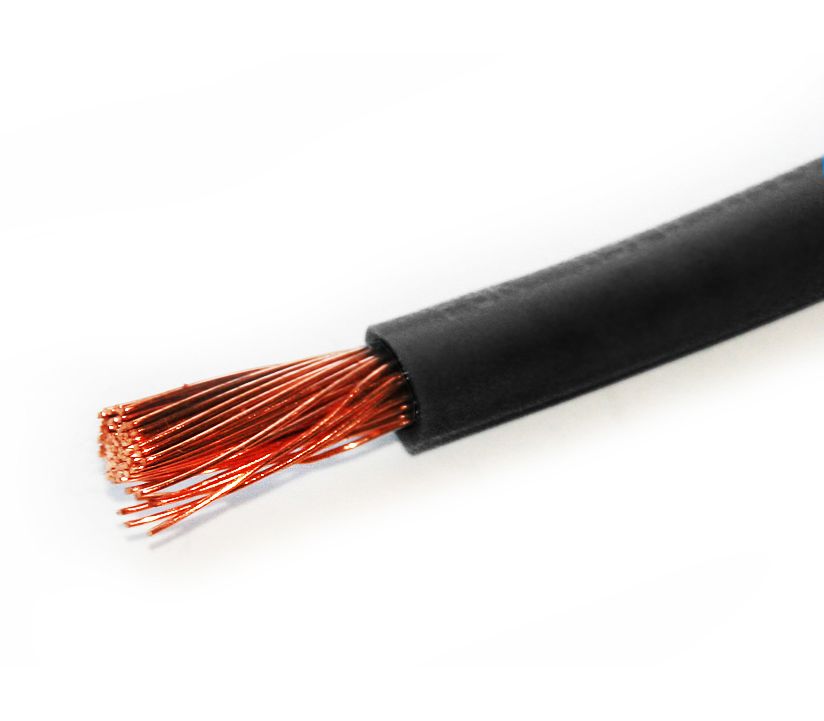

• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

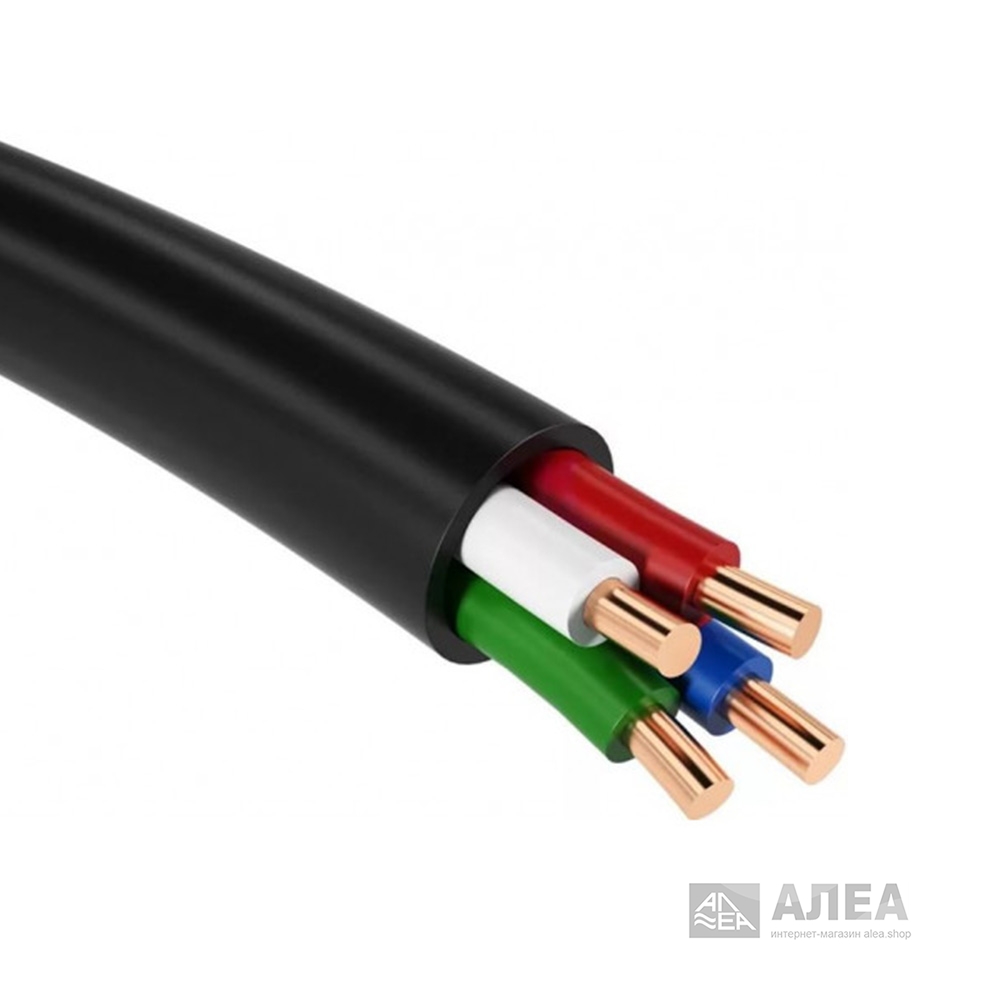

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм², при обустройстве частного дома изделие в 6 мм². Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм², максимальное – 16 мм².

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм². Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм² до 240 мм². В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

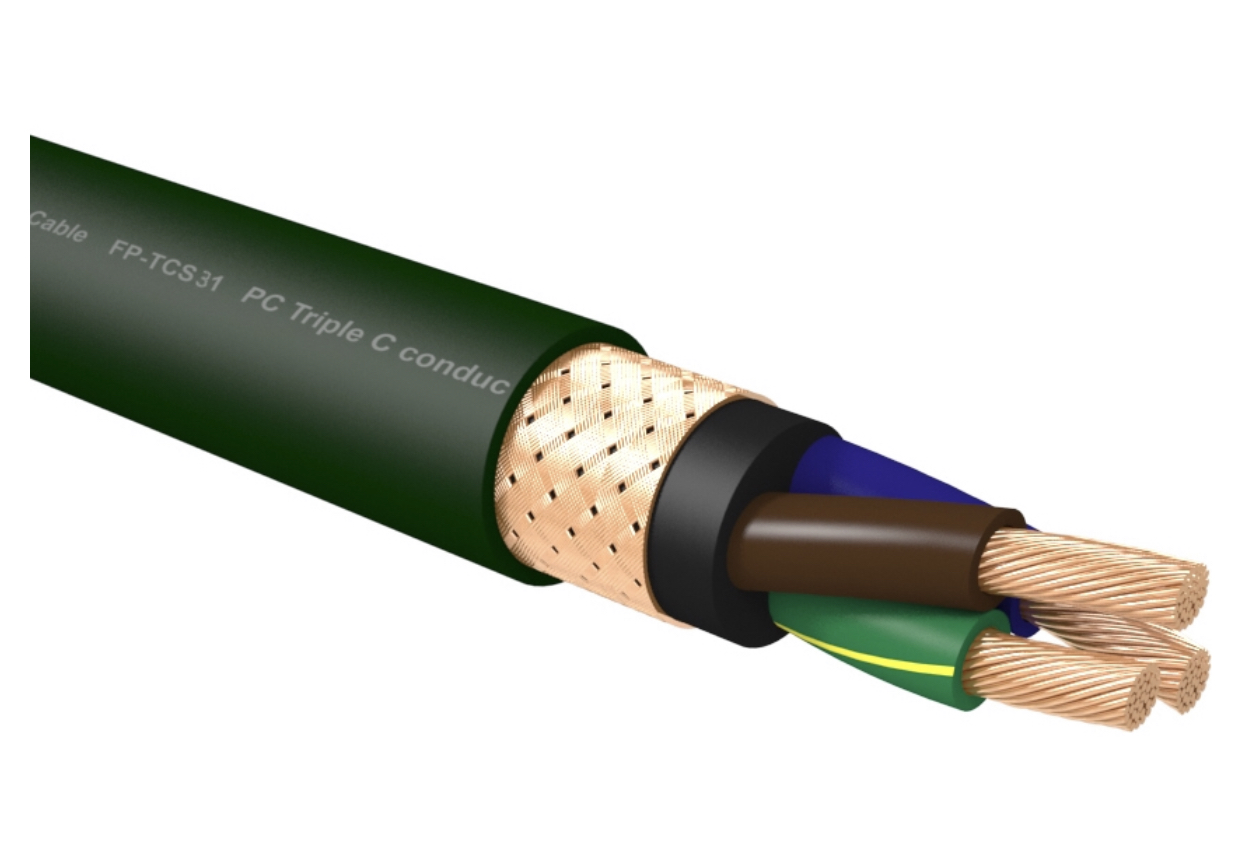

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм².

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм². Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм² и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

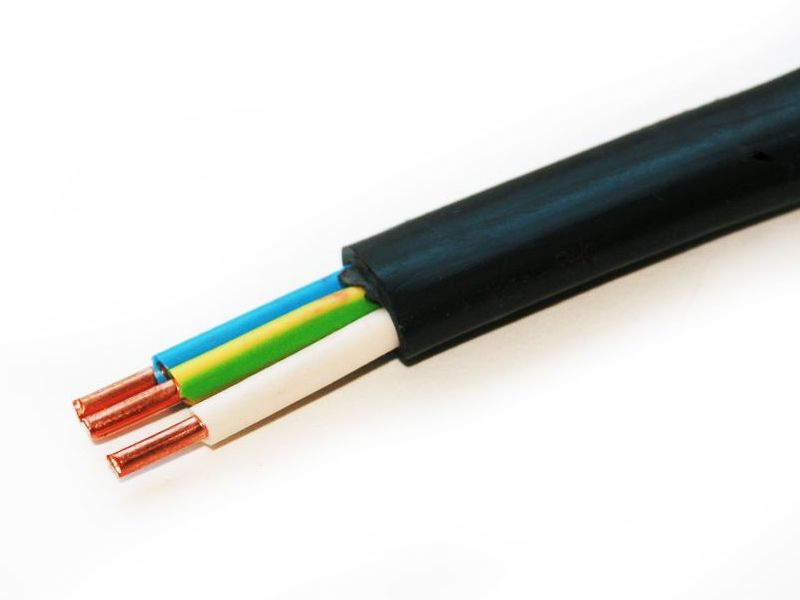

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

• ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
• ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
• ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
• ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 «Испытания электрических и оптических кабелей в условиях воздействия пламени». В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

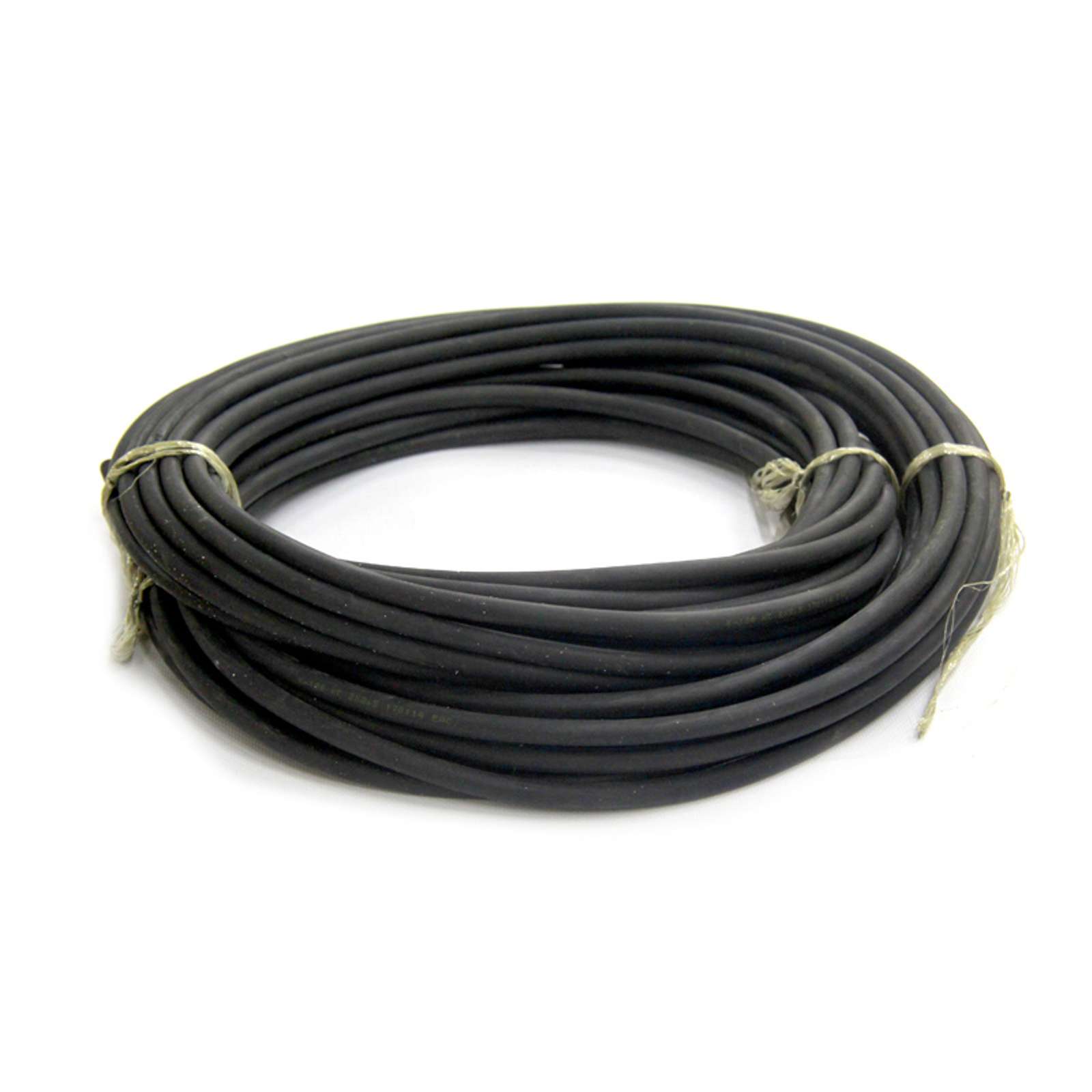

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

• Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
• «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:

Картинка взята с сайта ruscable. ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM.  Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении — виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

В общем, если хочется гибкой стационарной проводки дома — к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3×2.5, нижний — ВВГ(А)нг-ls 3×6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.

Спасибо за внимание. Надеюсь, информация была полезной.

7 советов по выбору силового кабеля для частного дома

Содержание статьи
