Телефонная розетка схема: Как подключить телефонную розетку к телефонному кабелю: схема — Северный бастион

Содержание

Телефонная розетка

Подключение телефонной розетки представляет собой достаточно простую процедуру, как с точки зрения технического исполнения, так и в плане безопасности проведения работ.

Напряжение телефонной линии составляет 60 В и не является опасным для жизни. Монтаж такого устройства не требует предварительного отключения его от электрической сети. При этом необходимо помнить, что при поступлении вызова на телефонный аппарат напряжение на его входных контактах существенно возрастает и составляет 120 В.

Прокладка телефонной линии

При подключении телефона используется двухжильный провод марки ТРП с сечением жилы 0,4 мм. Он часто имеет прозрачную оболочку и характеризуется наличием достаточно широкой разделительной полосы из ПВХ изоляции между своими жилами. Это не только придает проводу визуальное отличие от силовых кабелей, но и существенно упрощает процесс монтажа линии. Для закрепления этого кабеля на поверхности могут быть использованы небольшие гвозди, забиваемые в разделительную полосу.

Важно! При прокладке телефонной линии следует помнить, что ее нельзя размещать в непосредственной близости от силовых линий электропроводки, поскольку их магнитные поля способны существенно повлиять на качество передаваемого сигнала.

Установка телефонной розетки

Алгоритм действий, которому необходимо следовать при монтаже этих устройств, выглядит следующим образом:

С корпуса изделия снимается крышка.

Выполняется установка устройства в монтажную коробку, которая должна быть заранее установлена при использовании скрытой прокладки кабеля. Широкое распространение также имеют накладные модели, не требующие для своей установки изготовления ниш в стене и монтажа специальных коробок. Такие устройства закрепляются на поверхности стены при помощи саморезов или быстрого монтажа.

Подготовка кабеля. Для этого необходимо освободить его края от изоляции на длину около 5 мм.
Подключение проводов. В большинстве моделей розеток схема подключения провода предусматривает присоединение подводимого кабеля к тем контактам, к которым подключены провода красного и зеленого цвета.

Сборка корпуса устройства, а также подключение и проверка работоспособности телефона.

Электрическая схема некоторых устройств предусматривает соблюдение полярности выводов, поэтому при отсутствии зуммера в трубке следует поменять местами провода телефонного кабеля.

Чтобы подсоединить к одной линии две розетки следует использовать параллельную схему, при которой одноименные клеммы каждого изделия соединяются проводами.

Типы телефонных розеток

РТШК-4. На сегодняшний день такие устройства используются редко, в большинстве случаев для подключения устаревших моделей телефонов.
6Р2С. Устройство, использующее интерфейс RJ11 и представляющее собой одно из наиболее распространенных изделий, применяемых для монтажа телефонных линий в квартирах.
6Р2С (интерфейс RJ12). Применяется при установке мини-АТС.
6P4C (интерфейс RJ14). Используется для подключения четырехпроводных телефонов или двух отдельных линий.
6Р6С (интерфейс RJ25). Такое устройство оснащено тремя парами контактов. Для установки телефона в обычной квартире использовать такое устройство нецелесообразно.
8P8C (интерфейс RJ45). Это изделие оснащено узнаваемым разъемом, используемым при прокладке компьютерных сетей.

Поскольку наименования типов телефонных розеток не совпадает с маркировкой их разъемов, то зачастую возникают ошибки при идентификации того или иного изделия. Чтобы избежать путаницы при их выборе для подключения конкретного аппарата следует в первую очередь учитывать количество выводов, необходимых для его подключения.

схема подключения и правила установки. Виды телефонных розеток.

Схема подключения проводного стационарного телефона к АТС.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

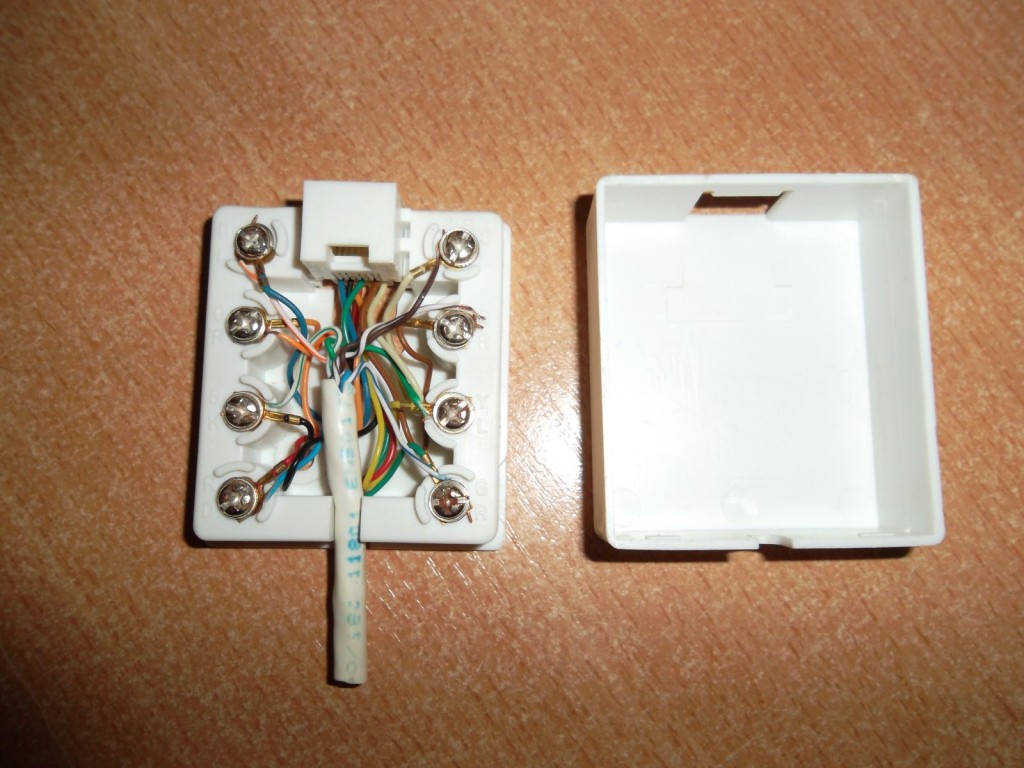

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Это очередная статья из рубрики про . На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко.

Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

Встраиваемые евро розетки телефонные.
Внешние телефонные розетки.
Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения.

Если вам необходимо, тогда можете прочесть про .

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

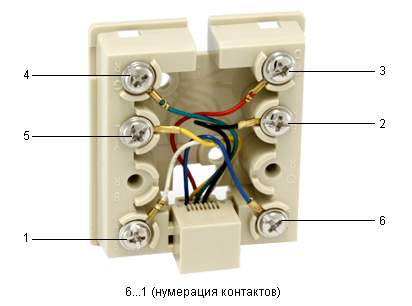

№ контакта				Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток — все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто — выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по .

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат , тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте , что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Подключение 4-ёх проводной телефонной розетки RJ-11/12/14/25 | Схема подключения

Для монтажа вам понадобятся: розетка телефонная внешняя одинарная 6P4C (в обиходе её ещё называют розетка RJ-11/12/14/25), устройство для зачистки и обрезки витой пары, телефонный кабель, эластичные пластмассовые маркеры, отвертка.

1. Приготовьте телефонную розетку 6P4C и все необходимое для монтажа. Монтаж накруткой пригоден только для одножильного кабеля.

2. Нанесите маркеры на кабель. Выполните кольцевую подрезку оболочки кабеля инструментом и снимите верхнюю изоляцию.

3. Отвинтите металлические винты в основании корпуса розетки, не вынимая их.

4. Подготовка проводника перед монтажом заключается в зачистке изоляции на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привести к ее обрыву.

Распрямите витые пары и разложите их в необходимой последовательности.

6. Заведите кабель на основание розетки и накрутите зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.

* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..

* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.

Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора.

8. Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.

9. Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).

Телефонная розетка rj

Опубликовано в рубрике Электромонтажные работы

Монтаж и установка информационных розеток может быть выполнен намного проще и удобнее, в отличие от установки силовых розеток. Это связано в первую очередь отсутствием опасного напряжения, и используются провода небольшого сечения. Подключение телефонной розетки может выполнить любой желающий, у которого есть время и соответствующий инструмент. (Съемник изоляции или канцелярский нож, набор отверток, мультиметр, резиновые перчатки) Важно знать! При наборе вызова абонента на телефонной линии возникает напряжение до 120 Вольт.

Перед началом подключения телефонной розетки необходимо рассмотреть более подробно схему подключения.

Схема телефонной розетки

Схема подключения телефонной розетки

Для советских телефонных аппаратов использовался стандарт РТШК-4. Розетка для телефонов штепсельного типа используется у многих и в настоящее время. Для ее подключения требуется посадить 2 провода на крайние контакты розетки, но при этом необходимо убедиться, как подключены провода на вилке от телефона. На смену морально устаревшему стандарту пришел международный стандарт RG (Registered Jack). Существуют также переходники с РТШК-4 на RG, либо готовые розетки к которым можно подключить и РТШК-4, и розетки RG.

На сегодняшний день используются 3 типа коннекторов для подключения телефонных розеток, соответственно к 3 типам телефонных розеток. RG11, RG14, RG25. Основное отличие заключается в количестве подключаемых контактов. Например для дома или квартиры, достаточно использовать двухжильный провод, а для офисов четырех, шести, или восьмижильные провода.

Установка телефонной розетки

При установке современных телефонных розеток, зачистка проводов от изоляции не требуется. Подключение провода производится путем поворота, или нажатия на механизм, как показано на рисунке. Для подключения телефона в квартире достаточно подключить два провода к центральным контактам розетки. После завершения всех монтажных работ необходимо проверить наличие гудка на аппарате. В случаи его отсутствия можно попробовать поменять полярность на розетке. Если это не помогло необходимо проверить схему подключения и надежность контактов проводов.

Розетка телефонная цена

Цена телефонных розеток зависит от фирмы изготовителя. В нашем интернет-магазине можно узнать стоимость, как на телефонные розетки известных брендов, так и на более простые варианты. Так же можно воспользоваться услугами электрика для подключения розеток и выключателей.

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Как подключить телефон к линии связи. Как правильно подключать телефонные розетки?

Содержание:

Монтаж телефонных сетей и других аналогичных коммуникаций выполнить гораздо проще, по сравнению с электрическими линиями. Это связано с отсутствием напряжения, опасного для жизни и здоровья людей. Однако даже здесь имеется своя специфика и определенные трудности. Например, очень многие не до конца представляют себе, как подключить телефонную розетку. Большое количество современных конструкций телефонных аппаратов и соединительных устройств требует тщательного выбора наиболее подходящего варианта.

Виды телефонных розеток

Все телефонные розетки разделяются на три основные категории:

Розетки «Евро» встраиваемые.
Телефонные розетки внешние.
Розетки старого образца.

Вся продукция отличается между собой только внешним видом. Порядок подключения у каждого типа практически одинаковый и не имеет существенных отличий. В свою очередь все современные телефонные розетки и коннекторы также разделяются на три основные категории.

Модель RJ11 с двумя проводами встречается очень редко. Гораздо чаще встречается вариант RJ14, где имеется 4 провода и 4 контакта. Большинство моделей телефонных розеток выпускаются именно под такой тип коннектора. Подключение одной домашней линии осуществляется с помощью двух средних контактов №№ 2 и 3. Очень часто в офисах требуется подключить вторую телефонную линию. Для таких случаев предусмотрены контакты № 1 и 4. Если конструкция розетки накладная, то подключение телефонной линии выполняется к двум средним контактам проводами красного и зеленого цвета.

Существует розетка RJ25, имеющая три контакта. Такую розетку нежелательно приобретать, если планируется ее подключение своими руками. В том случае, когда такая розетка все-таки приобретена, одну телефонную линию нужно подключать с помощью контактов №№ 3 и 4. К ним подводятся провода красного и зеленого цвета.

При подключении телефонного кабеля для любого типа розеток подойдут любые коннекторы RJ11, RJ14 или RJ25. Они имеют одинаковые размеры и различаются лишь числом контактов. Цветовая маркировка проводов соблюдается по общепринятой схеме. Например, для накладной розетки используются красные и зеленые провода, отходящие от контактов к коннектору.

В доме или квартире подключение телефонной розетки обычно выполняется двухжильным проводом. В офисах и других местах, где используется несколько телефонов, подключение телефонных розеток может быть выполнено телефонным кабелем с двумя, четырьмя или шестью проводами. В компьютерных сетях применяются .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый — с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Скрытая установка телефонной розетки

Более сложным вариантом считается установка скрытой телефонной розетки. Для ее установки потребуется перфоратор с коронкой, крепежные детали, инструмент для снятия изоляции, отвертки и тестер.

Предварительно к месту установки прокладывается телефонный провод, укладываемый в штробу, кабель-канал, или проложенный по плинтусу. После этого подбирается наиболее подходящая насадка для перфоратора, чтобы сделать отверстие для монтажной коробки на достаточную глубину. Коробка устанавливается в готовое отверстие и закрепляется дюбелями или саморезами.

Затем телефонный кабель нужно подключить к розетке по такой же схеме, как и для накладного изделия. Корпус розетки с подключенным проводом помещается в монтажную коробку и закрепляется с помощью распорных винтов вровень с поверхностью стены. В завершение устанавливается внешняя рамка и накладка, после чего проверяется работоспособность розетки.

Схемы подключения телефонных розеток

Для подключения телефонных розеток могут использоваться различные схемы. Представленный вариант охватывает все возможные подключения, вплоть до параллельного телефона. В случае необходимости, особенно в офисах, телефон может подключаться к модему.

Схема дополняется и другими полезными элементами. Например, для того чтобы отключить параллельный телефон, предусмотрен специальный выключатель. Для выравнивания сигнала на линии могут устанавливаться специальные микрофильтры. Кроме того, та или иная схема подключения зависит от используемых деталей и элементов. Следует учитывать специфику дома, квартиры или офиса, их планировку и другие особенности.

Установка информационных коммуникаций не является опасной для жизни, в отличие от настройки электрических линий. Но существует одна трудность при подключении такой розетки. Перед тем, как подключить телефонную розетку к телефонному кабелю, необходимо точно узнать тип коннектора. Именно он определяет способ подключения. Наиболее распространенным являются стандарты RJ-11 и RJ-12. Об их подключении и пойдет речь.

Устройство и виды телефонных розеток

Рынок розеток для подключения телефонных коммуникаций представлен двумя видами розеток. Одноразъемные модели предусматривает подключение одного устройства к сети. Многоразъемные точки питания предоставляют возможность подключить несколько аппаратов.

Все телефонные розетки традиционно состоят из следующих элементов:

Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

Если с коробками все просто, то стандартов коннекторов существует намного больше. Типы коннекторов:

RJ-9. Подключение трубки к аппарату.
RJ-11 – два провода. Подключение телефона к линейным сетям;
RJ-12 – четыре провода. Подключение 2 телефонов к сети;
RJ-14 – четыре провода. Подключение телефона к нескольким линиям;
RJ-25 – три пары контактов. Подключение телефонов к линиям с дополнительными возможностями. Самостоятельно подключить крайне сложно.

Для самостоятельного подключения необходимо следовать схеме, как подключить телефонную розетку к телефонному кабелю по цветам.

Процесс подключения телефонного кабеля к розетке

Схема подключения представлена для связной коробки типа RJ-11. Процесс состоит из следующих этапов:

Напряжение телефонной лини всего 60 В, во время прохождения сигнала – 120 В. Однако, меры предосторожности нужны. Желательно пользоваться резиновыми перчатками. Если луки мокрые – можно получить неприятные удары тока.
Нужно снять внешнюю изоляцию кабеля. После этого нужно очистить края жилок от изоляции. Важно не повредить провода, не оставить на них насечек. Так возрастает шанс их облома. Снимать изоляцию зажигалкой, спичками не рекомендуется. Так можно повредить жилки.
Согласно схеме нужно подсоединить жилки к контактам. Для подключения обычного стационарного телефона к линии схема довольно простая. Два проводка нужно подсоединить к контактам, которые расположены посредине розетки. Если коробка стандартная, типа Вико или Легранд, то жилки нужно взять зеленую и красную.
Тестером проверить полярность. В связных сетях минусом должен быть провод красного цвета, плюсом – зеленого.
Жилки поместить в углубления в связной коробке. Они должны быть спрятаны и не переплетаться голыми контактами.
Розетка крепится к стене, либо полке. Прикрепив коробку, ее нужно закрыть крышкой.
Коннектор засунуть в гнездо. После этого можно проверять связь.

Жилки не нужно закреплять слишком туго, чтобы не пережать их. После подключения желательно не дергать за кабель главной линии. Жилки тонкие и легко ломаются.

Монтаж и подключение скрытой розетки

Перед тем, как подключить точку питания скрытым способом, ее нужно купить. Отверстие в стене делается под размер розетки. Когда устройство куплено, можно приступать к процессу установки:

К месту, которое будет оборудовано телефонной розеткой, нужно подвести связной кабель. Лучше всего его провести по плинтусу, а в высоту можно его спрятать в специальный пластиковый короб.
В стене просверлить отверстие коронкой, которая имеет такой же диаметр, как телефонная коробка. Чтобы все было ровно, перед сверлением нужно карандашом нарисовать контур розетки.
Коробку нужно поместить в отверстие и зафиксировать ее фурнитурой.
Стандартной схемой по цветам подсоединить телефонный кабель к контактам.
Корпус устройства нужно закрепить распорками. Винты зажать, но не сильно.
Можно подключить телефонный аппарат к розетке и проверить исправность.
Если телефон работает, можно вставить внешнюю раму.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Схемы подключения

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

скрыто внутри стены при закрытом способе прокладки телефонной линии;
открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Краткие описания разъемов

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

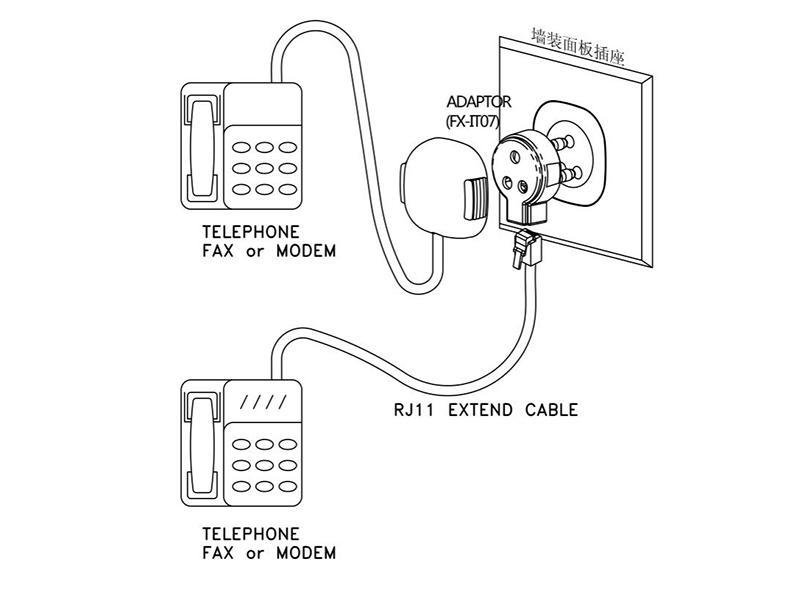

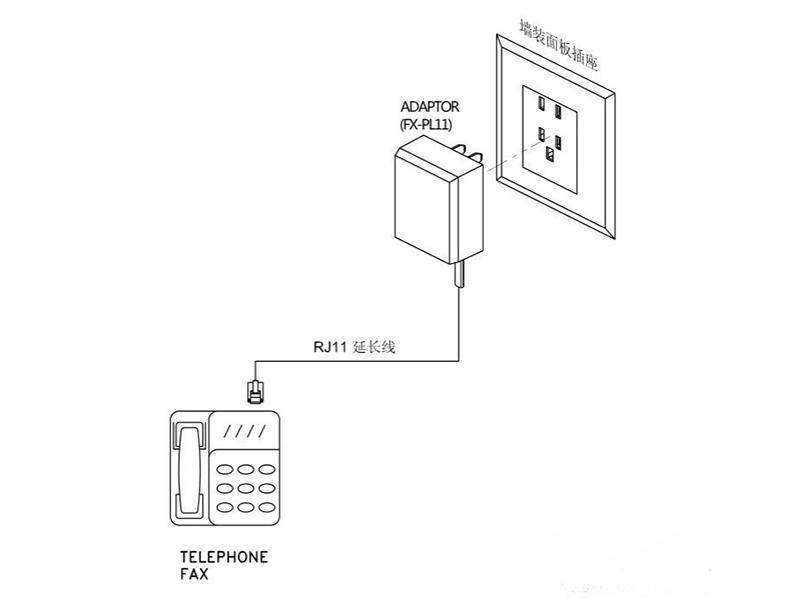

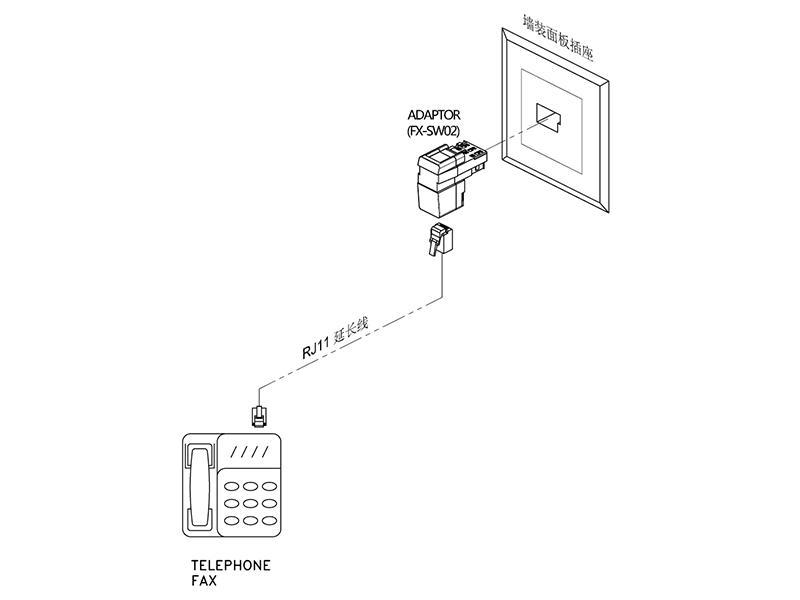

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток

Таблица №4.

Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки — открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель — канал, при этом, прячется под плинтус. Открытый способ крепления может осуществляться вообще без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, заранее планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом, принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый — пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Телефонная розетка rj 11 схема подключения. Пошаговая инструкция по подключению телефонной розетки своими руками

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств
Подготовка к подключению
Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

RJ 11 с двумя проводами.
RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы

б. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

в. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

г. Удаляем лишнее с помощью кусачек

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком много (мало оставите), то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшиться. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

д. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

е. Заряжаем коннектор к обжимку

ж. До упора сжимаем инструмент

з. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч, или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо использовать кроссовый кабель.

Обжим телефонного кабеля RJ-11, RJ-12

Для обжима телефонного кабеля используют разъёмы RJ-11 RJ-14 RJ-25

Какой из них нужен — зависит от назначения кабеля, об этом заметка различие RJ-11 и RJ-12. Для обычного аналогового телефона, включаемого в стандартную телефонную розетку вполне подойдёт RJ-11, разъёмы RJ-12 (который правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонных аппаратов и аналоговых 4-х проводных аппаратов (в схеме секретарь-директор), но эти разъёмы точно также можно использовать и для простого аналогового.

Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё-таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля.

Ниже приведена распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цветовой расцветки вашего кабеля.

Распиновка разъёмов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4-ех жил для сети стандарта 100 Мбит/с и 8-ми для 1 Гбит/с

Восьми жильный обжим применяется для передачи данных на скорости до 1 Гбит/с

Варианты обжатия прямого кабеля:

1. По стандарту EIA/TIA-568A

2. По стандарту EIA/TIA-568B

3. Четырех жильный обжим применяется для передачи данных на скорости до 100 Мбит/с

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e , это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

розетка телефонная
отвёртка
тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

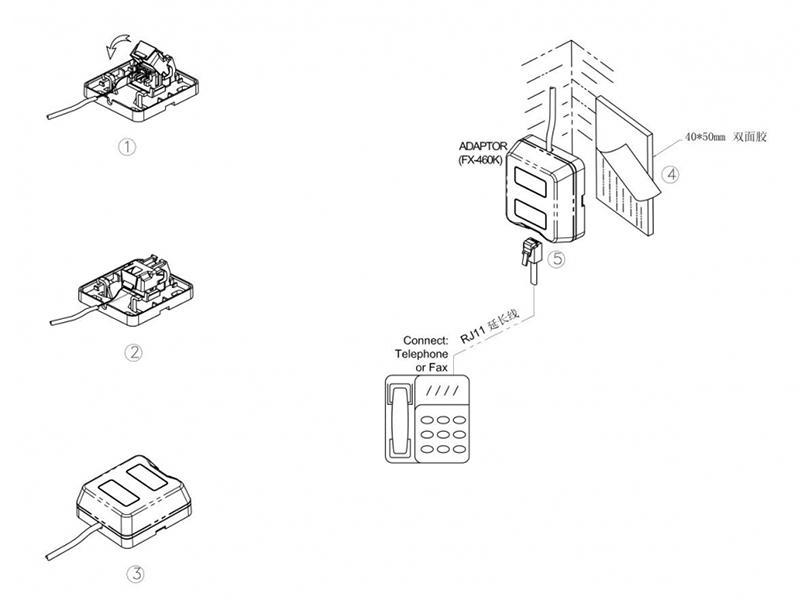

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

скрытая розетка
перфоратор с коронкой по кирпичу, бетону или гипсокартону
крепеж
приспособление для снятия изоляции с проводов или бокорезы
отвёртки
тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

Наличие рабочей линии между абонентом и АТС.
Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

Корпус — чаще всего изготовлен из пластика.
Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
RJ 14 — имеет 4 контакта.
RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
RJ 9 — коннектор необходим для соединения аппарата и трубки.
РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

Открытый — установка проводится накладным способом.
Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Добавление телефонных розеток к внутренней телефонной линии

планирование — установка розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете использовать телефон практически в любой комнате. Вы можете купить отдельные части вам нужны для работы или комплекты, которые будут содержать соответствующие детали (например, кабель с переходником, настенные розетки и кабель клипы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть «подчиненными» сокетами, а не «главными».

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не влияли на телефонную сеть общего пользования. Поставщик телефонных услуг имеет право проверять и тестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная станция, входящая в дом или офис, должна быть оборудована специальной «главной розеткой», которая должна быть установлена поставщиком услуг телефонной связи — в некоторых старых домах телефон все еще может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить вашего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки.Незаконно вмешиваться в основную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы для установки дополнительных телефонных розеток:

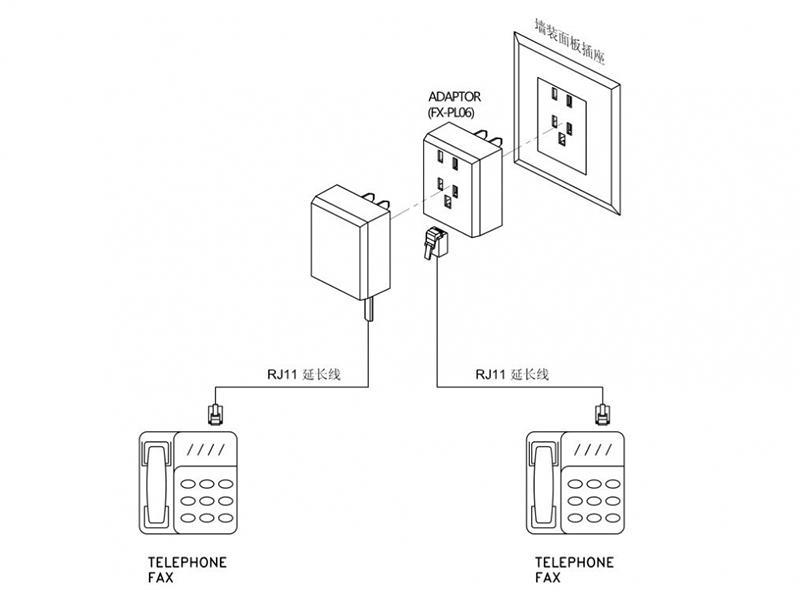

Ответвительная проводка — где адаптер, подключенный к главной розетке, подключается к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как справа).
, в которой адаптер, подключенный к главному разъему, подключен к первому разъему, который подключен ко второму разъему, который подключен к третьему разъему и так далее (как показано ниже).

Выбор того, какой будет использоваться, будет зависеть от положения главного гнезда и требуемых позиций для новых гнезд. Вы можете смешать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запустите шпоры от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

Никакая новая розетка не должна иметь более 50 метров кабеля между ней и главной розеткой.
Независимо от того, сколько розеток на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к ней, равно ограничено 4 REN (номерами эквивалентности звонков) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 REN. Если какое-либо оборудование не имеет маркировки «REN», обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. отмечен зеленым кружком на этикетке), а затем принимает значение «REN» одного.
Не размещайте удлинительные розетки или распределительные коробки на открытом воздухе или в местах, где может возникнуть влажность или конденсат (например, душ или ванна. комната).
Присоединяйте телефонную проводку только к розеткам или распределительным коробкам. Если необходима схема «ответвления», необходима распределительная коробка.
Телефонный кабель и розетки должны располагаться на расстоянии не менее 2 дюймов от любых электрических проводов и розеток, чтобы избежать электрических помех.
ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

Первым делом определитесь с необходимыми позициями для розеток / распределительных коробок. После принятия решения предложите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения адаптера к нему, проложите кабель к распределительной коробке или к первой розетке. Кабель может проходить:

На поверхности, просто используя кабельные скобы каждые 300 мм или около того.Часто его легче протянуть по верху плинтуса и вокруг дверных коробок, это обеспечит незаметность кабеля.
В кабелепроводе для поверхностного монтажа, обычно квадратный канал небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод по мере необходимости, проведите по нему кабель и установите переднюю крышку кабелепровода.
Через кабелепровод в стене, как правило, требуется предварительное планирование, чтобы установить канал перед тем, как проложить кабель. Однако его всегда можно ретроспективно установить при следующем украшении комнаты, просто убедитесь, что имеется необходимая длина кабеля. При скрытии кабелепровода в стене всегда прокладывайте его вертикально (вверх или вниз) от розетка.
Сквозные пустоты в крыше, полу или стенах:
- На крыше держите кабель подальше от другой электропроводки, вы можете «протянуть» кабель над / под кровлей.
- Под деревянным полом может потребоваться просверлить балки для прокладки кабелей, опять же держите телефонные кабели подальше от других электрических проводка.
- Пустоты в стенах, как правило, представляют собой перегородки со стойками или аналогичные конструкции, обычно во время строительства легче прокладывать кабели внутри стен.

Если кабели нужно проложить между комнатами, это можно сделать несколькими способами:

Просверливание дверной коробки.
Просверливание стены либо непосредственно над плинтусом, либо в верхней части дверной коробки.
Пропустите кабель под полом или над потолком и через отверстие в стене, а затем вниз или вверх в следующей комнате.

Розетки / распределительные коробки

Когда кабель проложен к распределительной коробке / розетке:

Удалите точки ввода / вывода кабеля с задней панели коробки.
Пропустите кабель через заднюю пластину сзади вперед.
Надежно закрепите коробку в нужном положении.

Глядя на выводы на розетке, обычно в розетке или распределительной коробке имеется 6 (пронумерованных от 1 до 6) клемм, цветовой код проводки:

номер терминала		код цвета проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, просто нужно знать, что проводка всегда одного цвета с одинакового цвета независимо от того, идет ли кабель от основной розетки или к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер кабель имеется, зеленые и белые жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для фиксированной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на нем вилок BT.

Доступны два типа оконечных устройств розетки / соединительной коробки:

Винтовое соединение
- Осторожно снимите с кабеля внешнюю оболочку, не разрезая внутреннюю изоляцию.
- Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
- В последовательной цепи два кабеля могут входить в розеточную коробку, и к каждой клемме будут подключены две внутренние жилы (одного цвета).
- Оставьте слабину в проводе на тот случай, если его придется удалить и восстановить соединение.
- Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки / распределительной коробки.
- Убедитесь, что розетка установлена правильно (крышку над розеткой необходимо сдвинуть вверх до подключить телефон), заменить крышку.
IDC (разъемы смещения изоляции).
- Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутренней изоляции.
- Поместите внутреннюю жилу (с ее изоляцией) на соединитель с соответствующим номером.
- Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
- Повторите процедуру для остальных внутренних жил.
- В последовательной цепи два кабеля могут входить в розетку, и к каждой клемме будут подключены две внутренние жилы, каждая жила вставляется индивидуально.
- Оставьте слабину в проводе на тот случай, если его придется удалить и восстановить соединение.
- Всегда используйте кабельную стяжку, чтобы надежно прикрепить внешнюю изоляцию к розетке / клеммной коробке.
- Убедившись, что розетка установлена правильно (для подключения телефона необходимо приподнять крышку розетки), установите ее на место.

Тестирование

Прежде всего, отключив адаптер, используйте оригинальную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие звонки.

Повторите тест с адаптером, подключенным к главному разъему, и телефоном, подключенным к адаптеру.

Если все в порядке, двигайтесь вдоль новой кабельной трассы и таким же образом проверьте каждую новую розетку.

Если у вас несколько телефонных трубок, оставьте первую на месте и повторите тест в первой розетке внутреннего абонента — убедитесь, что, когда звонит звонок, оба телефона работают вместе.

Поочередно добавляйте другие трубки и повторяйте тест (до 4-х REN-загрузок).Если вам нужно протестировать больше розеток, чем у вас есть трубок, или вы достигли нагрузки 4 REN, перемещайте последнюю трубку из гнезда в гнездо, пока не будут протестированы все гнезда.

Решение проблем

Могут возникнуть проблемы двух видов:

При подключении адаптера к главной розетке ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
- Если у вас есть электрический тестер, отключите адаптер и проверьте клеммы на предмет короткого замыкания.
- Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после главной розетки, удалите провода, идущие в розетку, и повторите проверку на адаптере — если проблема не исчезнет, проблема в адаптере.
Трубка работает при подключении к адаптеру, но розетка ниже по цепи не работает. Вероятно, это указывает на обрыв цепи или плохое соединение.
- Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке / распределительной коробке в цепи.
- Убедитесь, что цвета находятся в правильных местах и что провода полностью вставлены.
- Если есть сомнения, переделайте соединения.

Телефонный разъем и кольцо Цветовой код

Уважаемый господин Электрик. Какой цветовой код провода телефонной розетки у меня дома? Я хочу заменить все старые телефонные розетки, но меня смущает цветовой код наконечника и звонка. В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка в моих стенах состоит из восьми проводов с разными цветными полосами.Как подключить новые телефонные розетки?

Ответ: Я составил таблицу цветовых кодов жилого телефонного провода, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным розеткам.

Четырехпарный провод может иметь четыре отдельных телефонных линии в каждом месте гнезда. Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете. ПРИМЕЧАНИЕ. Текстовые ссылки ниже указывают на соответствующие продукты на Amazon и EBay.

Настенная пластина со встроенной телефонной розеткой

«Наконечник» относится к той стороне двухпроводной телефонной цепи, которая подключена к положительной стороне батареи в центральном офисе телефонной компании. «Кольцо» относится к той стороне двухпроводной телефонной цепи, которая подключена к отрицательной стороне батареи в центральном офисе телефонной компании.

Обычно телефонная компания подключает телефонные линии к их оконечному блоку в определенном порядке.Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.

Однако могут быть случаи, когда телефонная компания обнаруживает проблему с синей парой и должна использовать вместо нее оранжевую пару. Возможно, возникла проблема со всеми парами, входящими в ваш дом, и телефонной компании пришлось разделить пары проводов.

При удалении старых телефонных розеток обратите внимание на то, какие провода используются в старых розетках.

Задняя часть телефонного разъема с подключенной синей парой

Синяя пара подключена как основная телефонная линия. Сплошной синий провод — это « Ring » и подключается к красной клемме гнезда . Белый провод с синей полосой оканчивается на винте зеленый « Tip ».

Одна пара проводов используется для одной телефонной линии. Пары проводов скручены вместе, чтобы избежать перекрестных помех между телефонными линиями. Это помогает качеству звука.Оборачивая оголенный телефонный провод вокруг винта клеммы, закрутите провод в направлении затяжки винта (по часовой стрелке). Это приведет к тому, что петля замкнется и установит лучшее соединение.




Пара 1	Белый с синей полосой	Синий
Пара 2	Белый с оранжевой полосой	Оранжевый
Пара 3	Белый с зеленой полосой	Зеленый
Пара 4	Белый с коричневой полосой	Коричневый

Оранжевая пара подключена как основная телефонная линия.

Сплошной провод , оранжевый, , представляет собой «кольцо» и подключается к красной клемме разъема.Белый провод с оранжевой полосой заканчивается зеленым винтом «Tip».

Amazon продает телефонные розетки и адаптеры

Синяя пара и оранжевая пара подключены к телефонному разъему

Разветвитель, подключенный к разъему, позволит использовать две отдельные телефонные линии. Сплошной синий провод — это «кольцо» и подключается к красной клемме разъема. Белый провод с синей полосой заканчивается зеленым винтом «Tip». Сплошной оранжевый провод — это «кольцо» и подключается к желтому винту домкрата.Белый провод с оранжевой полосой оканчивается на черном винте «Tip».

Разветвитель телефонного гнезда

Телефонный разветвитель позволяет использовать обе пары телефонных проводов, подключенных к гнезду, для двух отдельных телефонных линий. Доступно много типов разветвителей. Некоторые из них могут использоваться с 3-х парными и 4-х парными гнездами.

Неэкранированный телефонный провод с четырьмя витыми парами Cat 5e

Cat 5e доступен с экранированием каждой пары, а также всего кабеля. Для обычных домашних телефонных сетей обычно не требуется экранированный телефонный кабель .

Схема подключения телефонной розетки Leviton

Недавно я купил телефонную розетку в стиле Leviton Decora, и в нее была включена приведенная выше схема подключения телефонной розетки.

Ниже приведена схема четырехпарного провода на штекере и гнезде. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартный двухпарный телефонный штекер для стандартного телефонного обслуживания.

Схема подключения четырехпарных телефонных вилок и розеток

Время от времени я нахожу старый низковольтный трансформатор Western Electric светло-серого цвета, подключенный к электрической розетке в чьем-то подвале.Однажды я вспоминаю, как один из моих постоянных клиентов доставил меня проверить их телефонную проводку после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.

Я точно знал, что вызывает напряжение на телефонных проводах. Это был давно забытый выше трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечивать питанием телефон Princess Telephone , на котором загорался циферблат. Этих телефонов больше нет, но многие из их серых трансформаторов питания все еще существуют.Если вы видите один в своем доме, просто отключите его.

Другие электрические схемы можно найти здесь .

Проблемы с подключением

Розетки

Используемая основная розетка в Ирландии используется 6-контактная вилка RJ11. Большинство кабелей используется только для подключения телефона к розетке используйте 4 контакта (от 2 до 5). Точно так же сокет, используемый в Великобритании это 6-контактная розетка, но она физически другая, а также по разному распаян.

Телефонная розетка всегда четырехпозиционная. RJ-11.

В Великобритании линия от телефона обмен заканчивается на выводах 2 и 5 6-контактного разъем. В Ирландии линия от телефонной станции заканчивается на контактах 3 и 4, которые являются центральными контакты разъема RJ11. Контакты 3, 5 и 4 закольцованы к контактам 1, 2 и 6 соответственно через перемычки. Эти перемычки позволяют преобразовать розетку в полную 6-контактная розетка.Одна или несколько вторичных розеток могут быть заканчивается на контактах 1, 2 и 6. Входящий вызывной ток (75 В AC) отключается конденсатором в главной розетке. к терминалу R. Когда появился этот сокет, большинство в телефонах использовался циклический импульсный набор, что означало другие телефоны, подключенные параллельно, будут звенеть, когда цифры были набраны. Старые телефоны используют третий провод для звонка, однако, новые телефоны используют только два провода, разъединяющие внутри вызывной сигнал. Я упал телефоны используют два провода и набор DTMF, покалывание проблема больше не существует, что устраняет необходимость в третий провод между розетками.

Рисунок 2.

На рисунке 2 показан главный разъем и первая вторичная розетка. Схема звонка трехпроводная телефон подключен к L2 и R. Если вторичный розетка неправильно подключена, L1 и L2 поменяны местами, цепь звонка теперь будет подключена к L1 и R главный сокет, которые фактически идентичны.В цепи передачи и приема телефона по-прежнему будут работать, поскольку они останутся подключенными через L1 и L2.

Это становится важным при подключении телефон, предназначенный для рынка Великобритании и Ирландии телефонная система. В британской системе используется тот же главный / вторичное расположение, но, L1 и L2 — снаружи пара британской 4-контактной вилки, а R — один провод внутри пары.

Простая замена 4-контактная вилка BT с вилкой RJ-11 не означает, что телефон будет работать.Необходимо поменять местами внутренняя пара с внешней парой. Усложнять вещи далее провод R от розетки нужно подключить к правильные контакты телефона.

Короче, золотое правило — заменить штекер BT на штекере BT для кабеля RJ-11 с RJ-11 вилку, поменяв местами внутреннюю пару с внешней парой, и перевернуть вилку вверх дном.

Может возникнуть одна сложность, особенно с более новыми модемами.

Многие модемы имеют только одна розетка RJ-11, благодаря снижению производственных затрат, и во многих случаях модем предназначен для использования в качестве только устройство, подключаемое к телефонной розетке.

Некоторые модемы завершите линию на внутренней паре сокет, оставляя внешнюю пару отключенной. Другие модемы используют реле для переключения линии на внешняя пара, когда линия не используется модемом.Такое расположение требует особого шнур адаптера, который вставляется в розетку модема, наличие двух розеток, одно для линии, прочее для телефона.
На первый взгляд, это свинец, показанный на рисунке 3, может показаться похожим на небольшие телефонные адаптеры, которые легко имеется в наличии. А вот проводка другая. В переходник обычно поставляется в коробке с модем, но часто считается ненужным и выбросили вместе с коробкой.	Рисунок 3.
Потому что контакты 2 и 5 зациклены в неизмененных мастер-сокетах, подключение модема к розетке приведет к короткому замыканию замкнуть линию, то есть если розетка подключена согласно рисунку 2, а четырехжильный кабель использовал. Это частая причина появления сообщения « Там нет сигнала набора. Убедитесь, что ваш модем подключен к телефонной линии правильно. «сообщение, при попытке подключиться к Интернету. А Временное решение — заменить одну из заглушек, используя только два необходимых провода.

Тестовая страница | Информация о тестах | Лесли Домашняя страница Лонга | Электронная почта
Авторские права Лесли Лонг, 1997-2000 гг.

Руководство по изменению внутренней проводки телефона в Великобритании

Великобритания внутренние телефонные системы

Замена проводки

Это руководство изначально создан, чтобы показать пользователям, как заменить и повторно подключить внутреннюю телефонная проводка с кабелем категории 5e / 6 в попытке уменьшить помехи это может помешать широкополосным услугам, таким как xDSL.

Однако теперь обновлено другие советы и приемы для дальнейшего улучшения характеристик линии.

Содержание

Передняя крышка…………………………………………… …………………………. 1

Страница содержания ……………………………………….. …………………………. 2

Введение ………………………………………… …………………………… 3

Правила ……………………………………….. ……………………………….. 4

Кабельное образование . ………………………………………. ……………………… 5

Необходимые инструменты и предметы ……………………………………… …………….. 6

Начало работы ……………………………………….. ………………………… 7

Extension Wiring ……………………………………….. ………………….. 22

Звонок что? ………………………………………. …………………………….. 30

Помощь с подключением внутренних линий ……………………………………………. 39

Прочие интересные вещи / заметки …………………………………….. ……… 41

Библиография ………………………………………… ………………………… 42

Введение

Привет, первое, что скажут многие интересно почему!?! Ответ прост. С адаптивными услугами становится обычным явлением в Великобритании, людям нужна максимально высокая скорость линии за свои деньги. Почти со всеми Интернет-провайдеры в настоящее время взимают с клиентов ту же цену за линия, которая может получить полные 8 МБ / с, как линия, которая может поддерживать скорости только до 3 МБ / с или даже 288 Кбит / с, было бы разумно попытаться достичь более высокого скорость, поскольку вы получите лучшее соотношение цены и качества.

Так что иметь большую скорость за свои деньги — это хороший стимул! Но есть и другие факторы, которые могут повлиять на это.РФ Помехи — Электромагнитные помехи (EMI) от таких простых устройств, как AM-радио может создавать помехи для сигналов xDSL, и это может сильно раздражать, а также может приводит к снижению скорости соединения и даже обрыву соединения. Некоторые другие примерами устройств могут быть старый телевизор (или даже соседний телевизор по соседству), радио, освещение (некоторые гирлянды могут быть особенно плохими). Вот памятка этот BT передан интернет-провайдерам;

Как стало известно BT, крайне малый процент сезонного освещения, которое можно использовать как внутри и снаружи может вызвать помехи для широкополосной услуги.Когда блок управления освещением установлен в любой режим, кроме устойчивого, он может генерировать высокий уровень радиочастотного шума и вызывать широкополосное сервис потерять синхронизацию.

Другой причиной могло быть то, что установщики ковров прибита и стабильна через вашу телефонную линию, что не только снижает вашу скорость адаптивный сервис xDSL не работает или делает его неработоспособным но это также может мешать работе ваших POTS (обычная старая телефонная связь).

Еще одна причина перепрошивки с cat5e / 6 в том, что у многих пользователей телефонный кабель плохого качества, витая пара, кабель СИГНАЛИЗАЦИИ, этот кабель просто не предназначен для передачи сигналов xDSL и должен быть заменен, если он вызывает неисправность или затрудняют работу.

Итак, теперь вы хотите узнать, как? Ну сначала есть некоторые правила. Но перед правилами я должен просто указать, что я собираюсь добавить материал из других источников (все перечислено повсюду и в конце этого документа), а также мои заметки, комментарии и фотографии. Если вещи кажутся повторяющимися, не волнуйтесь, это просто потому, что я хочу, чтобы вы понять это полностью и не придумывать все это полностью.

Задача очень простая, достаточно прочитать ВСЕ руководство, прежде чем начинать что-либо, и убедитесь, что вы все это понимаете, особенно правила

Правила и Основные пункты
Непосредственно перед правилами есть одна главная точка, если не сломалось, то не чинить! Как, наверное, не стоит замена качественного телефонного кабеля витой пары, то есть в хорошем состояние и хорошо заделаны, замена кабеля в этом состоянии на cat5e / 6 может показывают очень небольшое улучшение или его отсутствие.
Если вы знаете, как получить свою линейную статистику с вашего модема / маршрутизатора, тогда сделайте это, тогда, если главный разъем NTE5 (рассматривается позже в этом руководстве), возьмите линейную статистику из тестового разъема и сравните. Если наблюдается большое улучшение из-за плохой разводки удлинительных кабелей и т. д. может быть хорошим решением.
1) Если вы не знаете, что делаете; заплатить профессионалу за это.
2) Вы должны НЕ заменить или переместить любое имущество BT; это включает, но не ограничивается следующим;
Отводной кабель Кабель, идущий снаружи к внутри.
Распределительная коробка Если она находится перед главной розеткой BT.
Кабель до главного разъема BT.
Кабель после главного разъема BT (если BT владеет).
Поле Master line — это точка «разграничения» между вашим телефонным оборудованием, проводкой и линией обмена BT.
Причина в том, что все на вашей стороне мастер, это твоя проблема. Все на стороне BT, включая линию Master сама коробка, это проблема БТ.Он должен оставаться таким!
Теперь, если вы хотите что-то вроде; переместить Главная розетка (чтобы избавиться от ненужного провода между этой распределительной коробкой и главным сокет) или переместить главный разъем туда, где ответвительный кабель входит в ваш помещения, то для этого надо ВАШ выбор, если вы напортачите, то вам понадобится BT, чтобы разобраться, IF они разберутся за вас, что есть (продолжайте читать).
Если вы успешно переместите мастер-сокет, чтобы было больше высокое качество проводки на стороне пользователя, то это хорошо для вас, но НЕЗАКОННО делать это, если это ясно и очевидно, что вы переместили его сами и BT выдает штраф и / или завершает вашу линию.Не говори, что тебя не предупреждали.
Это было предупреждение на всякий случай, если вы не поняли НЕЗАКОННАЯ часть .
3) Вставляя провода в клеммы IDC, используйте правильный инструмент! НЕ используйте отвертку с плоским лезвием, так как при этом лезвия разнесены и не обеспечивает хорошего соединения в проводе (если он подключение вообще!).
Весь смысл этого упражнения — улучшить ваш обычный или поврежденный кабель к высококачественному кабелю, но с плохими концевыми соединениями ( использование неправильных инструментов!) может усугубить ситуацию, чем просто использование мусорного кабеля.
Поэтому при подключении к клеммам IDC используйте правильный инструмент, так как инструменты IDC можно найти за 49 пенсов!
4) Ваш новый кабель категории 5e / 6 должен быть SOLID core кабель. Большинство кабелей длиной более 10 метров обычно имеют твердый сердечник, но проверьте! Этот очень важно, потому что разъемы IDC не предназначены для подключения Прямоугольный кабель.
5) Правило 5 Это простое правило, и оно гарантирует вам прочтите каждое слово в этом руководстве.
Вы должны все это понять, прежде чем делать НИЧЕГО!
Если вы все равно нарушите это правило, то вы ДОЛЖНЫ следуйте правилу 1. J

Кабель Образование
В списке ниже показаны текущие версии кабеля категории
.
Cat 1 : В настоящее время не признано TIA / EIA. Ранее использовался для Телефонная связь POTS, ISDN и проводка дверного звонка.
Cat 2 : В настоящее время не признано TIA / EIA. Ранее был часто используется в сетях Token Ring со скоростью 4 Мбит / с.
Cat 3 : Стандартный кабель тока, используемый для сети передачи данных, использующие частоты до 16 МГц. Популярно для Ethernet 10 Мбит / с сети.
Кат.4 : В настоящее время не признано TIA / EIA. При условии выполнения до 20 МГц и часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
Cat 5 : В настоящее время не признано TIA / EIA. При условии выполнения до 100 МГц и часто использовался в сетях Ethernet 100 Мбит / с. Подходит для гигабитного Ethernet 1000BASE-T.
Cat 5e : обеспечивает производительность до 125 МГц и часто используется для гигабитного Ethernet 1000BASE-T.
Cat 6 : определено ANSI TIA / EIA 568B-2.1. Это обеспечивает производительность до 250МГц, более двух категорий 5 и 5е.
Как видите, кабель CAT5e поддерживает частоты до 125 МГц. и с ADSL, работающим на скорости до 1.1 МГц, ADSL2 + на частоте до 2,2 МГц и VDSL2 в двойные цифры.
Итак, использование CAT5e / 6 для ваших расширений демонстративно значит будет стабильно, а из-за высокого качества кабеля помехи на низких частотах будет уменьшено, так как вся категория кабеля обратная совместимый.
Пара
Цвет
Пара
1
СИНИЙ
1
2
ОРАНЖЕВЫЙ
2
3
ЗЕЛЕНЫЙ
3
4
КОРИЧНЕВЫЙ
4
Выше показан цвет найденных пар в кабеле CAT5e / 6 и перечисляет номер пары.
Ниже показано изображение серого твердого вещества. Жильный кабель CAT5e с удаленной внешней оболочкой, чтобы показать витые пары.

Инструменты и необходимые предметы

Необходимые предметы: инструменты / оборудование, время и конечно кабель.
А плоская отвертка электрика.
А небольшая крестовая отвертка Phillips.
A Кроновый «IDC» (Смещение изоляции разъем) Инструмент для вставки Punch-Down. Это может быть дешевый пластиковый лезвие изнашивается примерно после 6 вставок, поэтому старайтесь брать по одному на каждое гнездо) или лучший металлический (он долговечный!). Правильный инструмент также может иметь крючок для снятия проводов с существующих клемм IDC и плоская головка отвертка для откручивания пластин розеток.
Его можно приобрести по адресу http://www.clarity.it/acatalog/punchdown_tools.html или в B&Q.
Catagory5e / 6 сетевой кабель, он должен быть одножильным, а не многожильным, иначе он не будет подключите / подключите правильно к клеммам IDC. До 30 метров ОБЫЧНОЙ БЕЛЫЙ! можно приобрести по номеру
http://www.clarity.it/acatalog/custom_cat5_network_cable.html
однако Belkin также продает до 30 метров белого Кабель Cat5e (но с записью на одной стороне) немного дешевле, вы просто отрежьте пробки и убедитесь, что надпись обращена к стене / или кабель под ковролином.Его можно приобрести в таких местах, как
http://www.ebuyer.co.uk/ и еще много мест, цвет кабеля может быть любым, но он должен быть одножильным, а не многожильным.
Найдено место, где можно купить огромное количество Cat5e дешево, 305 метров, белого цвета,
http://www.cablesandstuff.com/subsubproductdetails/145/1206/Excel-Category-5e-Solid-Unshielded-Twisted-Pair-Cable-White.htm
А молоток, чтобы закрепить кабель зажимами.
Кабель шипы / зажимы они должны быть 5 мм для Cat5e и я думаю 6 мм для Cat6 и можно приобрести во многих местах, B&Q, даже на http://www.clarity.it/acatalog/adsl_extensions.html
Проволока кусачки, чтобы отрезать кабель нужной длины, чтобы удалить внешнюю оболочку кабеля и обрезать конец кабеля, вставленного в IDC клеммы, если используются одноразовые инструменты IDC.
Проволока зачистки для снятия оболочки с провода при подключении пользовательского линейного блока NTE5.
Ручка / Бумага — делать заметки и прочее, если вам тоже нужно.
Конечно, вы можете приобрести любой товар на месте на ваш выбор.

Начало работы
Когда у вас есть все инструменты и сумма кабель необходим, первое, что нужно сделать, это составить карту текущей схемы подключения; это сделано, чтобы просто помочь вам узнать, что вы заменяете.Это также может помочь вы понимаете rule2 (см. выше) убедитесь, что вы знаете, что вам нужно заменить, а что такое BT. Пожалуйста, убедитесь вы прочитали полностью это руководство , прежде чем начиная с того момента, как вы не хотите пройти половину пути и в конечном итоге застрянете.
Далее я просто собираюсь пройти через базовую розетку образование.
Независимо от типа розетки, они очень простые понимать.
В этой таблице показаны основные типы розеток, которые вы должны найти в вашем помещении.
Если это не так, попробуйте провести небольшое исследование перед начиная.
LJU = линейный разъем
LJU1
Размеры: 55 мм x 55 мм x 25 мм
LJU1 / 1A
Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU1 / 3A
Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU1 / 4A
Версия LJU1 / 1A с винтовым зажимом.
LJU1 / 6A
Версия LJU1 / 3A с винтовой клеммой вторичной обмотки
LJU2
Размеры: 68 мм x 68 мм x 25 мм
LJU2 / 1A
Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU2 / 2A
PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.
LJU2 / 3A
Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU 2 / 3C
Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.
LJU2 / 4A
Версия LJU2 / 1A с винтовым зажимом.
LJU2 / 5A
PABX Master версия LJU2 / 2A с винтовыми клеммами.
LJU2 / 6A
Версия LJU2 / 3A с винтовой клеммой вторичной обмотки
LJU2 / 7A
Мастер для настольного таксофона (с заземлением для молниезащиты)
LJU3
Размеры: 85 мм x 85 мм
LJU3 / 1A
Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU3 / 2A
PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.
LJU3 / 3A
Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU 3 / 3C
Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.
LJU3 / 4A
Версия LJU3 / 1A с винтовым зажимом.
LJU3 / 5A
PABX Master версия LJU3 / 2A с винтовыми клеммами.
LJU3 / 6A
Версия LJU3 / 3A с винтовой клеммой вторичной обмотки

Основное отличие линейного бокса в стиле LJU — размер агрегата; все могут быть разными по способу крепления к стена.У большинства пользователей будет мастер стиля LJU / или мастер NTE5 и LJU slave (вторичное расширение), то есть если установлены какие-либо расширения.
Конечно, если у вас нет расширений, значит, у вас нет проводка на стороне пользователя для замены, поскольку это единственный провод, который разрешен вам как конечному пользователю Чтобы заменить кабели после главного разъема, см. Правило-2 . Как вы уже догадались, вы можете многому научитесь из этого руководства, но вы уже были предупреждены, если вы попытка сделать что-то вроде; Переместите Мастера ближе к дроп-кабель (там, где кабель БЦ входит в помещение), а затем с помощью кабеля типа как Cat5e / Cat6 к новому расширению (где изначально находилась ваша главная розетка)
Еще раз подчеркну, что вам НЕ разрешено делать это; как это нарушит ваш контракт с BT просто свяжитесь с BT и попросите их сделать это, просто попросите переместить главный разъем.
Если вы хотите установить свои собственные расширения, то этот в руководстве рассказывается, как это сделать (но не о том, как это сделать своими руками), если вы Если хотите использовать кабель Category5e / 6, значит, вы мудрый человек. J
Посмотрите на все фотографии передней и задней части розетки, ознакомьтесь с ними и собственным оборудованием.
Это руководство покажет вам, как подключить ваши внутренние номера к Главный разъем типа NTE5 с использованием кабеля Cat5e / 6.Если у вас есть мастер-розетка типа LJU и желаете использовать лицевую панель NTE5 ADSL, вам не повезло! NTE5 может должны быть установлены пользователем на законных основаниях.
(Или свяжитесь с BT, и они поместят один примерно за 30)
В этом руководстве показано, как подключать удлинители к клеммам IDC, а не к винтовым типам.
Дополнительное примечание: Если вы имеют линейный бокс Мастера стиля LJU, они точно такие же, как LJU розетки расширения, кроме розеток расширения, не имеют компонентов внутри,
Значит проводка к ним практически то же самое, что и подключение к лицевой панели NTE или удлинителям.
Сейчас почти каждый линейный блок BT Master, установленный примерно с 1980-х годов, был этим своего рода.
Как видите, нижняя половина разделена на три части. Задняя часть на этом изображении изображена «задняя панель» для поверхностного монтажа, однако это может быть встроенным в стену для скрытого монтажа. Верхняя передняя часть — передняя, это содержит основные компоненты.
Отдельная нижняя лицевая панель — это «лицевая панель / лицевая панель».
Итак, если ваш главный разъем BT не этого типа, то устройства как адаптер лицевой панели ADSL-Nations superb XTE и лицевая панель адаптера ADSL BTs NTE5 из НЕ ИСПОЛЬЗУЙТЕ вам, так как они заменяют нижнюю переднюю половину NTE5 блок, с лицевой панелью, содержащей компоненты фильтра.
Если вы хотите использовать ADSL-лицевую панель, просто подключите ее как обычно, в зависимости от того, какое расширение вы хотите установить (это объяснено в прилагаемой инструкции)

Если вы хотите приобрести и установить свой собственный линейный блок NTE5, вы все равно можете законно делать это.
При условии, что вы не нарушите Правило 2 , заменив текущую мастер-розетку BT своим собственным кастом NTE5.
Во многих местах продаются устройства NTE5.
Остин Тейлор продает NTE5.
Доберитесь до http://www.austin-taylor.co.uk/pages/nte5.htm
Clarity.it продает NTE5.
Позвоните на номер http://www.clarity.it/acatalog/lineboxes.html
Solwise.co.uk продает NTE5, другие товары и инструменты.
Доберитесь до http://www.solwise.co.uk/telesun.htm
Еще многие места будут продавать или перепродавать NTE5 Master Line Box, но опять же, это не мастер-розетки BT, и, как было сказано, не должны использоваться для полной замены коробки BT Line.
Я расскажу об этом подробнее ниже; это сторона обратите внимание на заднюю часть NTE5 и ее лицевую панель.
Ниже показано изображение того же NTE5, показанного выше, найденного на Поиск изображений Google, на этот раз он показывает заднюю часть сокета NTE5.
Дополнительные изображения см. В моем разделе о подключении NTE5, но обратите внимание, что на NTE5 выше вы можете увидеть шесть терминалов на лицевой стороне пластина.
У некоторых может быть 1-6, у некоторых 2-5 (поскольку 1 и 6 не имеют в любом случае, и лицевые панели ADSL обычно идут с 2-5 и AB (не BT Разъемы AB) разъемы AB на лицевых панелях ADSL используются для расширения как и терминалы 2 и 5, они предназначены для использования ADSL и VOICE или просто голосовые услуги на ваших расширениях или нет.
При использовании лицевой панели ADSL отмечу, что когда при использовании разъемов AB для удлинителей вместо разъемов 2 и 5 провод вы бы поместили в 2 соединяется с B, а провод, который вы подключаете к 5, соединяется с А.
Вы не должны полностью заменять главный разъем BT на пользовательский блок NTE5, как говорит rule-2 . Замена главного разъема BT на нестандартный NTE5 является нарушением BT. правил и является незаконным, и вы можете столкнуться с последствиями, описанными в правило-2 .

Как BT подскажет? Ну для начала установил только БТ У NTE5 есть маленький логотип BT в верхнем левом углу устройства, логотип может быть буквой T. в круге с двумя точками в правой части буквы T может появиться логотип T. в правом верхнем углу устройства, или совсем недавно логотип BT Piper (как показано на NTE5 я использую в разделе проводки).
Примечание: встроенный логотип BT в верхнем левом углу.(Как сказано это также может быть буква T в круге)
Если вы без Master Line Box в стиле BT NTE5 и не может использовать BT ADSL лицевая панель или лицевая панель ADSL-Nations XTE2005 ADSL вместо микрофильтров, тогда вот как добавить свой собственный NTE5, купленный в любом месте вышеперечисленное.
Снова; ПРАВИЛО-2 !
Все, что вам нужно сделать, это установить свой собственный мастер-сокет NTE5 в качестве самого первого расширение от сокета BT Master, а затем установите ваши удлинительные сокеты из вашего пользовательского NTE5.
В общем, у вас есть BT Master socket, перейдя к вашему пользовательскому NTE5, перейдя к вашим расширениям. Простой!
Ниже приведен простой рисунок, который я сделал в MS-Paint из того, что я только что сказал;

Диаграмма должна быть понятной, поскольку она показывает, какие цвета и где идут. Если если вы не понимаете эту диаграмму, то вы нарушаете Правило-5 и должны следовать Правилу-1 , тогда вы все равно получите BT NTE5, который заменяет стиль LJU, а затем есть вообще никакой суеты.
Я действительно рекомендую потратить небольшая сумма, чтобы заставить BT заменить ваш главный сокет старого стиля на NTE5 master socket, так как он упрощает работу.
Однако
Подключение линии обмена точками на задней панели блока NTE5 находятся две клеммы с винтовыми пластинами, отмеченные буквами A и B (как будет показано позже). Подключите удлинительные провода 2 и 5 (синий и Белый / синий) от BT Master к этим терминалам, и теперь у вас есть рабочий Мастер-разъем NTE5.Теперь вы можете установить лицевую панель ADSL и / или подключить расширения.
Все, что ты делаешь, притворяешься кастомный NTE5 действительно ваш настоящий главный сокет.

Как сказано в Правиле 2 существующий удлинительный кабель, идущий от главного разъема, отличного от NTE5, к удлинителю, также может быть собственностью BT и технически вы не должны перемещать или заменять его.
Если вдруг придет инженер BT, и вы незаконно заменили мастер-сокет BT на мастер-сокет, отличный от BT тогда он / она, вероятно, вызовет одно из двух последствий, которые я упомянул в Правиле 2 , но они, вероятно, не будут озаботился удлинительной разводкой.Так если вы не уверены в праве собственности на существующее расширение и кабель после главного сокета вы должны получить BT, чтобы удалить его, как и раньше если появится BT, они, вероятно, все равно установят NTE5, так что нет необходимости кастомный NTE5. Выбор, как всегда, за вами.
Теперь, если у вас нет расширений и вы устанавливаете расширения из мастер-бокса стиля LJU, который вам понадобится чтобы знать, как работает кабельная разводка на его задней стороне.
Штифт
Использование
Ответвительный кабель.
Главный разъем
1-я вторичная розетка
Вторая вторичная розетка
Штифт
1
Не используется
Нет
Зеленый / Белый
Зеленый / Белый
Зеленый / Белый
1
2
Провод B (-50 В на землю)
Оранжевый
Синий / Белый
Синий / Белый
Синий / Белый
2
3
Звонок
Нет
Оранжевый / Белый
Оранжевый / Белый
Оранжевый / Белый
3
4
Земля (только для офисной АТС)
Нет
Белый / оранжевый
Белый / Оранжевый
Белый / оранжевый
4
5
Провод A (0 В на землю)
Белый
Белый / Синий
Белый / Синий
Белый / Синий
5
6
Не используется
Нет
Белый / зеленый
Белый / зеленый
Белый / зеленый
6
Выше показано, как провода кабеля ответвления идут к контактам 2 и 5, (их трогать нельзя)
Примечание: входящие кабельные провода перед главной розеткой может быть любого цвета, не только оранжевого или белого, если это во второй строке они могут быть зеленой или черной парой, или даже красной / серой, или Синий / Коричневый, возможно, входящий кабель вообще не отводной, поэтому может быть Синий Белый / синий или красный — синий на даже старых кабелях, но вы не должны все равно касаясь их!

При подключении от мастера стиля LJU вы можете подключиться к Расширения LJU, использующие эти цветовые коды, как показано в таблице выше.
(при использовании Cat5e / 6) у вас есть 4 витые пары (8 проводов)
Пара
Цвет
Пара
1
СИНИЙ
1
2
ОРАНЖЕВЫЙ
2
3
ЗЕЛЕНЫЙ
3
4
КОРИЧНЕВЫЙ
4
Четыре пары, 8 проводов, 4 цветных, 4 белых со смешанными цветами на.
На вашем телефонном кабеле обычно есть СИНИЙ / БЕЛЫЙ и БЕЛЫЙ / СИНИЙ: когда сначала идет СИНИЙ, это в основном СИНИЙ с БЕЛЫМ. пятна, и наоборот.
На Cat5e / Cat6 Первый цвет обычно сплошной без белые пятна.
1 = ЗЕЛЕНЫЙ
2 = СИНИЙ
3 = ОРАНЖЕВЫЙ
4 = БЕЛЫЙ / ОРАНЖЕВЫЙ
5 = БЕЛЫЙ / СИНИЙ
6 = БЕЛЫЙ / ЗЕЛЕНЫЙ
(и у вас есть КОРИЧНЕВЫЙ и БЕЛЫЙ / КОРИЧНЕВЫЙ) в качестве запасной пары, если необходимо в будущем.
Вот и все, что я объясняю в стиле LJU мастера, при переходе с мастера LJU на кастомный NTE5,
Синий провод на контакте 2 идет к разъему B на задней панели NTE5
Белый / синий провод на контакте 5 идет к разъему A на задняя часть NTE5.
Теперь, если у вас есть BTNTE5 или пользовательский установленный NTE5 (см. выше), тогда вы все отсортированы и готовы начать перенаправление вашего пользователя проводка.Если NTE5 не установлен, в следующем разделе объясняется все об установке NTE5 и пользовательская проводка. Если проводка от мастер-розетки типа LJU, то это будет рассмотрено позже.

Лицевая панель NTE5 соединяет проводку со стороны пользователя с Основная розетка за заглушку, она входит в тестовую розетку (это розетка используется для проверки неисправности проводки на стороне пользователя). Прежде чем начать, вы можете хотите получить статистику линии от вашего модема / роутера, поэтому вы можете сделать до и после.Выбор остается за вами.
Однако, если ваша линейная статистика взята из ваших расширений / лица пластина, такие же, как и в тестовом гнезде, то улучшения не обнаружено при перепайке на cat5e / 6.
Далее предполагается, что ваш главный сокет относится к типу NTE5, если это стиль LJU. и вы не хотите устанавливать собственный NTE5, просто следуйте сказанному, и в основном смотрите, как подключать расширения (ниже), потому что расширения стиля LJU такие же, как и мастер стиля LJU, кроме расширений не имеют установлены главные компоненты.
NTE5
Сначала я покажу вам, как подключить ваш пользовательский NTE5,
Примечание: я должен отметить еще раз, прочтите полностью это руководство , прежде чем что-либо делать!
Если у вас есть BTNTE5, то все, что вам нужно сделать, это вставляя проводку со стороны пользователя на переднюю панель, пролистайте вниз (или просто прочтите если ты заинтересован).
Указанная здесь информация не должна использоваться в нарушение ПРАВИЛА-2 !
Ниже показано изображение задней части всего блока NTE5.

Сначала ослабьте винт A / B в пластинах, открутив их немного.
Ниже показаны мои смоделированные провода A / B, оранжевый — провод B. а белый — провод A (его оранжевый / белый, потому что я использую оранжевый пара от какого-то кабеля Cat6)
Однако ваши смоделированные провода A / B должны быть синей / бело-синей парой , идущей от вашего BT LJU. стиль мастер-розетки.
Снимите с провода около 10 мм оболочки, чтобы показать сердцевину, (это единственный раз, когда вам нужно снять оболочку с основного сердечника провод.)

Здесь показан сплошной сердечник провода с удаленной оболочкой.
Затем проденьте кабель под винт в пластины, как показано ниже.
Сейчас я делаю этот раздел, чтобы больше кабеля делало контакт, и инженер BT поправил меня (см. как это сделать способом BT в следующие несколько шагов). Но согните жилу кабеля вокруг чего-нибудь маленького (например, верхняя металлическая часть отвертки.) см. результаты ниже.

Затем осторожно потяните провода назад так, чтобы два крючка вы сделано около винта,
Убедившись, что ни один провод с оболочкой не находится на высоте ниже , пластину и убедитесь, что кабель как можно меньше раскручивается.К черту пластины плотно прижаты.
(Здесь можно повесить небольшую проволочную стяжку. провода)
тело BT обучено раздеваться назад, а затем « загните » обратно оголенный провод, который затем просто проходит под и через одна сторона винта NTE в пластине, а не «загнута», как я показал.

На рисунке ниже показана оголенная жила провода подробнее четко.
Если вы делаете это способом BT, следуйте, как сказано выше, или просто выполните крючком, как указано выше, или поместите жилу провода под пластину винта NTE.
И все готово, кабель A / B уйдет наружу / или к вашему Мастер-разъем BT, и да! Как видите, я работаю над BT NTE5, так что спасибо инженеру BT еще раз за то, что предоставил мне это для цели помочь вам всем с xDSL J

Теперь перейдем к основной части, подключив лицевую панель NTE5 с Витая пара с твердым сердечником категории 5e / 6, сколько страниц мы написали раньше Я иду туда!?!
Ниже показана стандартная лицевая панель, ваша может отличаться он может иметь шесть выводов или это может быть пластина ADSL-фильтра.
Удалите внешнюю оболочку с кабеля (см. раздел, как я показываю более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы). Около двух дюймов должно быть достаточно.

Теперь поместите пары по бокам маленького держателя, если он есть, и закрепите их проволочной стяжкой, но обратите внимание, пока не затягивайте их слишком сильно, и его нужно будет повернуть, иначе лицевая панель не войдет в гнездо.Положите зеленая и коричневая пара, вокруг верхней части гнезда, как показано на рисунке. (Если ваша лицевая панель другая, это зависит от вас, что вы с ними делаете), я держать их там, чтобы у вас была хотя бы запасная пара, если что-то пойдет не так в будущем.
Обрезать пару зеленого и коричневого, но не слишком коротко, как что их никогда нельзя использовать.
Выберите резак, можно использовать одноразовые дешевые IDC терминаторы или собственно инструмент, выбор за вами.Я буду использовать правильный инструмент, так как у него маленькие фрезы (см. раздел удлинения, как я демонстрирую его использование более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы)

Открутите скрутки в парах столько, сколько необходимо, и проложите провода поперек правильного номера IDC, синий над клеммой 2, белый / синий через терминал 5.
Next просто надавите инструментом — до упора вниз.
Продолжайте делать остальные провода, если вы не подключаете кольцевой провод (см. раздел Phils, чтобы узнать, почему он не подключается, рядом с конец направляющей), затем просто отодвиньте его в сторону.

Если подключаете кольцевой провод, то сделайте так.
Когда закончите, это должно выглядеть так
Обратите внимание, внизу, я потянул кабельную стяжку дальше вокруг.Посмотрите на изображение всего блока NTE5, чтобы понять, почему
Посмотрите, как внизу не очень много места для вашего лицевую панель нельзя было бы вставить в розетку, так как кабельная стяжка конец заблокировал бы это.

Выше показывает NTE5 все готово. Помимо тебя должно быть с использованием кабеля белый Cat5e / 6 (выглядит лучше дома / в офисе, но это зависит от того, как вы хотите, чтобы он выглядел) и провода A / B будут проложены за стеной для скрытого монтажа или чего-то подобного.Или ответвительный кабель или что-либо еще может пройти через поверхностный монтаж, в любом случае, это не имеет значения, потому что это руководство показывает вам, как подключить, запомните правило 2?

Теперь перейдем к удлинителям. Следующий разъем показан на картинки это розетка LJU2 / 3A.
Вот изображение LJU2 / 1A (Master IDC) и LJU2 / 3A (Вторичный IDC)
(компоновка печатной платы может измениться, поэтому ваши компоненты могут быть в разных местах.)
Предполагая, что вы обрезали кабель до нужной длины, и все в порядке, давайте подключим их.
Отрежьте вилку на другом конце (или, если у вас большой количество кабеля, просто отрежьте его, если он нужной длины.)
Теперь пропустите кабель через заднюю панель расширение, или если это установка заподлицо или поверхностное крепление, что когда-либо.
Снимите примерно два дюйма внешней оболочки, чтобы обнажить витые пары.

Затем раскрутите пары (как показано ниже)
Выберите свое оружие Для расширений я просто собираюсь используйте подходящий инструмент, так как у него есть маленькие резаки.
Раскрутите пары и положите правильный цвет поверх правильного IDC номер (см. Список выше) вы можете также привяжите проволоку к вашему cat5e в это время (посмотрите несколько картинок, чтобы увидеть) .

Начните нажимать, и кабель будет оконцован в лезвия.
Продолжайте нажимать, чтобы закрыть резаки, и они отрежут лишний кабель отключен.
Теперь вы можете решить, хотите ли вы покинуть звонок выключен (как с лицевой панелью NTE5),
Я соединил зеленую пару и pin4 для наглядности. Вы можете просто подключите синюю пару к клеммам 2 и 5.

Просто заверните его в розетку, как я делал с коричневая пара, вы можете не подключать кольцевой провод к контакту 3 на главном или на всех расширениях.
Лично я бы все это подключил к добавочным номерам и оставил выключите у мастера, если вы один из тех, кто хотел бы отключиться кольцевой провод. Это сделает так, что когда вы захотите подключить кольцевой провод, вам просто нужно подключить его к мастеру, и тогда все готово, а не откройте все расширения для повторной вставки.

Если вы собираетесь просто подключить все контакты, то теперь должно выглядеть так, как показано ниже.

Затем прикрепите кабель к передней части розетки, это может быть сделано первым или последним, или всякий раз, когда просто убедитесь, что это сделано, чтобы дергать за кабель не приведет к тому, что все ваши провода вырвутся из IDC.
Затяните его (но не так, чтобы он давил на Cat5e / 6).Тогда просто отрежьте лишнюю завязку.
Затем снова прикрутите лицевую панель к задней панели / стене. mount / which ever (я показываю, как перепрограммировать), поэтому, если вы устанавливаете расширения, у вас должны быть основные навыки DIY, необходимые, чтобы прикрутить вещь к стена 😉

Теперь вот последнее добавление к гайду, мне достался старый LJ2 / 1A (LJU style master socket) Спасибо BT!
Ниже снова показаны мои смоделированные провода AB, оранжевый — это B провод, а белый — провод A (он оранжевый / белый, потому что я использую оранжевая пара от какого-то кабеля Cat6)

Здесь показано главное гнездо без удлинителя, Кабель AB должен уйти в стену или где-то пропасть. Снова кабель AB на эта точка МОЖЕТ быть синей и синий / белый, поскольку иногда BT подключает кабель AB к распределительной коробке, а затем использует нормальный телефонный кабель к мастер-коробке.(Цвет может быть любым!)
В любом случае установка кабеля на удлинители или нестандартные NTE5 — это просто! Просто уберите запасную коричневую пару с дороги. Вы также можете при желании оставьте кольцевой провод на клемме 3.
После этого проводка пользователя может перейти к пользовательскому NTE5 или к вашим расширениям.

Что это за снятие кольцевого провода?
Многие пользователи ADSL-Guide обнаружили отключение кольцевой провод от терминала 3 улучшил характеристики линии, иногда в огромных количествах.А участник форума прислал мне эту информацию. (Я удалил ваш адрес электронной почты, напишите мне, и я добавлю ваше имя в библиографию)
Много лет назад телефонная система Великобритании приняла политика отличается от политики в остальном мире. Здесь, в Великобритании, выбор был сделано для перемещения компонента звонка, который позволяет телефону звонить, из телефон и в основную розетку.
Основная причина этого — импульсный набор, который был заменен на тональный набор.В то время это была хорошая идея, потому что это позволило остановить дребезжание, которое происходило на других расширениях когда звонил телефон.
Однако была и обратная сторона: сигнал вызова в В телефоне мы теперь должны провести третий провод от розетки к телефону. Кроме того, поскольку нам нужен только один кольцевой конденсатор на нашей линии, и он расположен в «главный» разъем, мы должны провести три провода ко всем нашим расширениям, а чем два провода, которые идут в дом.
На самой современной проводке вы найдете оригинальный телефон сигнал, подключенный к паре «сине-белый» проводов (клеммы 2 и 5) и дополнительный «кольцевой» сигнал подключен к оранжевому проводу (клемма 3), хотя эти цветовые коды соблюдаются не всегда.
Теперь, поскольку фильтры ADSL фильтруют только основную телефонную пару, они должны сами повторно генерировать сигнал вызова. Все это только Проходящий интерес, но это означает, что вам нужно только подать фильтр ADSL с двумя проводами.Звонок для третьего терминала подключенного телефона генерируется внутри. Поскольку большая часть телефонной внутренней проводки состоит из двух пары, вы можете найти эту информацию особенно полезной, если вам нужно использовать определенный отрезок предустановленного кабеля для отфильтрованного и нефильтрованного сигнала (Но помните, у Cat5e / Cat6 есть эта дополнительная пара?). Это зависит от вас, если вы хотите удалить кольцевой провод, и причины этого перечислены ниже в раздел, который Фил, более известный как Ярвелл из ADSL-гида как написано.
Если входящий сигнал ADSL слабый или смешанный с большим количеством помех, возможно, что разводка удлинительной проводки в пределах ваше помещение может еще больше ухудшить сигнал.
Если вы подозреваете, что это проблема, то вам понадобится сделать все возможное, чтобы оптимизировать схему вашей проводки.
Основной принцип — убедиться, что есть только один путь для сигнала ADSL — от главного разъема к модему. Если он запущен от пристройки не должно быть тупиков, образованных Т-образными перекрестками или ветки по пути.Все эти тупики должны быть перекрыты фильтр, чтобы сигнал ADSL не мог пройти по ним.
См. Фотографию Ярвелла, которую он создал системы его звездообразной / ответвительной проводки.

Лучшее решение — поставить свой модем рядом с мастером разъем с помощью лицевой панели ADSL. (Требуется NTE5). Это помещает фильтр как как можно ближе к входящему сигналу ADSL и обеспечивает проводной, фильтрованный разъемы на задней панели для всех остальных телефонных линий в вашем доме.
Единственное место, где доступен сигнал ADSL, — это спереди лицевой панели. Если вы не создаете специальные расширения ADSL или не используете Лицевая панель ADSL-Nations, позволяет использовать ADSL и VOICE для внутренних номеров.
Надеюсь, однако, что независимо от того, как у вас проложена проводка, Мы надеемся, что Cat5e / 6 уменьшит помехи для сигнала ADSL.
Далее мы переходим к причине снятия кольцевого провода.
Этот раздел принадлежит Ярвеллам работа, так что спасибо ему за прекрасные объяснения.
Самая широкополосная связь в Великобритании — это ADSL по телефону линий. Это предполагает хитрый план передачи частот от 100 кГц до 1 МГц. (AM через коротковолновое радио) вдоль линии, наложенной на низкую частоту голосовой сигнал. Это обеспечивает скорость в несколько Мбит / с. передаваться по медным кабелям типа витая пара, предназначенным только для аналоговый голос, на самом деле довольно аккуратный.
В настоящее время ADSL поставляется «только по проводам», т.е. BT передает сигнал на строка, и пользователь заставляет ее работать.Когда витая пара телефонного провода поступает в дом пользователя, он преобразуется «главной розеткой» в 3-проводная система, в которой 3-й провод обеспечивает кольцевую цепь, изначально спроектированная для питания неуклюжих звонков в старых паровых телефонах J, см. объяснение по телефону http://www.wppltd.demon.co.uk/WPP/Wiring/UK_telephone/uk_telephone.html .
Этот 3-й провод представляет собой «небольшую проблему», поскольку он делает красиво симметричная сбалансированная витая пара в эквивалент 3-х ветки балерина.

В моем случае кольцевой провод проходит вокруг моего дома как часть подача по крайней мере к 6 точкам добавочного телефона, при этом он действует как приятный большая антенна (антенна) для сбора любых радиопередач и случайных электрических шум, который может проходить. Затем он скармливает эту кашу обратно в одну сторону витой пары через конденсатор, который должен обеспечивать кольцо сигнал и, следовательно, ухудшает сигнал ADSL.
Это «ухудшение» проявляется в уменьшении отношения сигнала к шуму. отношение (SNR), и как ошибки CRC, подсчитанные модемом и в в некоторых случаях вызывает отключение или мешает конечному пользователю получить скорость их линии должна быть способна.Когда мы переходим к более высоким скоростям и «услуги с адаптивной скоростью, при которых ADSL работает настолько быстро, насколько позволяет линия это, дорогой старый кольцевой провод замедлит наши связи.
Итак, что делать с 3-м проводом? Решение Rolls Royce представлено в виде лицевая панель с фильтром ADSL (фото ниже)
Устанавливается на современные линейные блоки BT NTE5 и обеспечивает ADSL и голос на отдельных разъемах с фильтрами на разъемах проводки расширения на спина.Это предотвращает попадание кашицы в удлинительную проводку, включая кольцевой провод, вне сигнала ADSL. Это также позволяет избежать использования микрофильтров на каждом телефонный аппарат (в зависимости от того, как он подключен к определенным лицевым панелям), который это хорошая вещь. Также доступен на ADSLnation.com
Однако у многих из нас нет хорошего NTE5, завершающего нашу входящую телефонную линию.
Моя телефонная линия входит в распределительную коробку на крыше, от которой провода работать в конфигурации «звезда» или «ответвление», «главный» разъем находится на одной ветви ответвительной системы и идентифицируется наличием кольцевого конденсатора и установлен ограничитель перенапряжения.

Поскольку у меня нет NTE5, я не могу использовать лицевую панель с фильтром без переподключить, поэтому требуется немного инноваций.
На фото справа видна задняя часть моей основной розетки с кольцевым проводом отключен от клеммы 3, другая половина оранжевой / белой пары также отключен от терминала 4. Фотография в более высоком разрешении находится внизу Эта статья.
Отсоединив кольцевой провод от мастера снимаем 3-ю ножку и восстановить баланс / симметрию линии.
Ну хватит теории, какая разница отключение вызывного провода собственно сделать? Статистика моего роутера ниже показывает результаты;
Раньше, с кольцевым проводом (статистика за 1 час)
LocalSNRMargin = 20,5 дБ
LocalLineAttn = 32,5 дБ
RemoteLineAttn = 23,5 дБ
RemoteSNRMargin = 25 дБ
LocalFastChannelCRC = 22
LocalFastChannel3 часов)
LocalSNRMargin = 32,0 дБ
LocalLineAttn = 32.5 дБ
RemoteLineAttn = 23,5 дБ
RemoteSNRMargin = 29 дБ
LocalFastChannelCRC = 2
LocalFastChannelHEC = 0
Таким образом, мы видим увеличение локального запаса SNR на 11,5 дБ, что означает, что маршрутизатор видит На 11,5 дБ больше полезного сигнала от АТС после вычитания шум. Если пойти другим путем, биржа увидит на 4 дБ больше полезного сигнала. от роутера. Эти цифры после перезагрузки маршрутизатора, чтобы он мог адаптироваться к новые условия линии.
Через 20 часов после отключения счетчик ошибок не сдвинулся с исходного значение 2 ошибок, по сравнению с 28 ошибками CRC и HEC всего за один час с ним связаны.Результат!!!
Телефоны продолжают звонить, потому что в них используются микрофильтры, и каждый из них имеет собственный кольцевой конденсатор на стороне выхода телефона фильтра. если ты отсоедините кольцевой провод, было бы разумно снова подключить его, если вы съезжаете площади собственности, поэтому телефоны следующего жильца работают должным образом.
Наслаждайтесь!

После удачного снятия кольцевого провода и улучшения SNR Я был благословлен бесплатным обновлением скорости до 2M моим интернет-провайдером Demon которому способствовал ADSL-guide , изменяющий мою запись в BT проверка номера линии преквалификации.
Это повышение скорости привело к снижению запаса отношения сигнал / шум в нисходящем направлении до 25 дБ, все еще в норме но я был доволен, что сделал кольцевой провод, чтобы улучшить его. Прошлой ночью я зацепил кольцевой провод снова подключился, и модем ADSL потерял синхронизацию, он переобучился на SNR 12 дБ и работает нормально, но с ошибками. Причина, по которой я вернул его, заключалась в том, чтобы посмотреть на частотных эффектах помех, используя Sagem Режим диагностики модема F @ st 800.

Первый график с отключенным кольцевым проводом, показывающий широкий диапазон используемых частот.
Второй график показывает эффект переподключения кольцевого провода — проигрывает практически все, что выше полосы частот 140, с последующей потерей ADSL пропускная способность данных. Более низкие частоты тоже намного более рваные. Это продолжал работать со скоростью 2 Мбит / с, но был явно менее способен, чем раньше.

Когда более высокие частоты становятся непригодными для использования из-за помех кольцевого провода, модем вынужден втиснуть больше данных в нижние полосы частот.Это в В свою очередь, делает его более чувствительным к помехам, поскольку требуется более высокий SNR в чтобы использовать больше бит на канал.
Итак, по крайней мере, мы можем понять, почему кольцевой провод влияет на SNR, он добавляет помехи в диапазоне 600 кГц — 1 МГц. Это AM и коротковолновое радио территории, так что, возможно, это не должно быть сюрпризом — насколько я знаю кольцо проводом может быть хорошая широкополосная радиоантенна AM, встроенная в мой дом 🙂

Для своего последнего эксперимента я подключил сокет с фильтром от ADSL Нация вместо мастера.Это обеспечивает отфильтрованный и нефильтрованный гнездо на передней панели и клеммную колодку IDC для расширений с фильтрами на назад. Поэтому я использовал его, чтобы снабдить меня кольцевым проводом с фильтром, напряжение вызывного сигнала на все внутренние номера без ущерба для ADSL. Это работает хорошо и поддерживал SNR 25 дБ, и за 10 часов мой маршрутизатор работал только на 3 Ошибки CRC.
LocalSNRMargin = 25,0 дБ
LocalLineAttn = 32,5 дБ
LocalTxPower = 10,5 дБ
LocalFastChannelRxRate = 2272000
LocalFastChannelTxRate = 288000
LocalFastChannelFEC = 0
LocalFastChannel = 0
LocalFastChannel = 0
LocalFastChannel = 0.0 дБ
RemoteSNRMargin = 29 дБ
Единственный момент в использовании бита отфильтрованного кольцевого провода, а не просто отключение кольцевого провода, чтобы оставить удлинительную проводку полностью работоспособной, таким образом, что если вы больше не используете ADSL или оставите собственность, телефон сокеты будут вести себя так, как ожидалось. Интересно, откажется ли в какой-то момент BT кольцевой (3-й) провод, это могло иметь смысл 20 лет назад для электромеханических колокола, но это настоящая неприятность с широкополосным ADSL.
На изображениях ниже показан бин-график «до» с исходной кольцевой проволокой, подключенной, отфильтрованной кольцевой проволокой. соединение и бин-график «после» с использованием отфильтрованной кольцевой проволоки.

Наконец, просто напомню, что вышесказанное относится к проводным системам star или spur , в которых главный разъем NTE5 не может быть приспособленным.Лицевая панель с фильтром NTE5 является предпочтительным решением, если его можно использовать, он включает в себя удлинительную проводку с фильтрами и, при необходимости, нефильтрованное внутреннее соединение для модема / маршрутизатора, удаленного от линейного блока / главного сокета NTE5.
Сказав это, один ADSLguide пользователь сообщил об улучшении отношения сигнал / шум за счет удаления кольцевого провода из его фильтрованного лицевая панель — так что если вы пытаетесь выжать последние несколько кбит / с скорости или пытаетесь заставить работать мертвую или ненадежную линию, может стоить пытаться.

Вот результаты повторного подключения к кабелю Cat5e / Cat6, пользователи удаление кольцевого провода и установка лицевых панелей с фильтрами,
Считайте это приблизительным ориентиром того, что вы можете ожидать увидеть, следующие могли повредить внутреннюю проводку, устройства, которые производят много различных помех возле линии, плохо заделанные провода, а также количество имеющегося кабеля повлияет на него по-разному, поэтому, сравнивая различия трудно увидеть.
Все они из разных помещений.
От переподключения к cat5e,
SNR в нисходящем направлении увеличено с 8 до 12,5, а затухание уменьшено с 52 до 48
SNR в нисходящем направлении увеличено до 28 с 21, а затухание уменьшено с 43 до 42
SNR в нисходящем направлении увеличено до 32 с 29,5, а затухание уменьшено с 24 до 15.5
SNR в нисходящем направлении увеличено до 30,5 с 26, а затухание уменьшено с 23,5 до 23
От снятия кольцо на АФАИК, обычный кабель,
SNR в нисходящем направлении увеличено с 30,0 до 33,0, а затухание уменьшено с 20,5 до 19,5
SNR в нисходящем направлении увеличено до 19-20 с 9,5
Я улучшил адаптивную скорость подключение от 5,6 МБ к 5,9 путем снятия оранжевых проводов с клемм 3 и 4
Заключительное примечание; после отсоединения кольцевого провода от master мой SNR увеличился на 8db, у меня две розетки расширения; я нашел это отключение кольцевого провода в них дало мне еще 2 дБ увеличения.
От установки NTE Лицевая панель ADSL,
Просто воткнул XTE-2005 в розетку,
Перед
SNR 3 ( в диапазоне от 0 дБ до не выше чем 16) ATT 48 дБ
После
SNR 27 ( теперь снизилось до 24, пока не опустилось ниже ) ATT 46 дБ
SNR в нисходящем направлении увеличено до 23 с 7, а затухание увеличилось на 3
Пожалуйста, отправьте свои результаты, чтобы они были добавлены в этот раздел.

РУКОВОДСТВО ПО УСТАНОВКЕ УДЛИНИТЕЛЯ

Установка и подключение к прямой телефонной линии
Его важно соблюдать надлежащие методы электромонтажа при установке оборудования на ваш телефонной линии, чтобы убедиться, что ваша удлинительная розетка и кабели не будут подвергать опасности телефонные сети общего пользования, а также беспрепятственно сервис конечно.
Каждый линия телефонной станции, входящая в ваш дом или офис, должна быть прекращена средство мастер-сокета в стиле LJU или главного сокета NTE5 (идентифицируемый благодаря съемной нижней передней панели, просто прочтите все руководство).
добавочный номер розетки всегда должны располагаться на расстоянии не менее 50 мм (2 дюймов) от электросети. розетки и не должны разделять настенные крепления или задние коробки с электрическими розетками.
Take Будьте осторожны при изгибе телефонных кабелей, чтобы избежать перегиба или других повреждений.

Установка кабель
До не подключайте новые кабели к главному разъему BT, пока кабель не будет установлен. работа завершена.
Там расстояние между основной розеткой и розеткой не должно превышать 50 м (164 фута). последний разъем расширения в вашей цепи. Кабели должны быть сохранены во всех точках. как минимум 75 мм (3 дюйма) от сетевых электрических кабелей и длинные параллельные участки к сетевому кабелю следует избегать.Если вам необходимо прокладывать кабели через существующий сетевого кабеля, пересечение по возможности должно быть выполнено под прямым углом.
Где кабели проходят через пространство в потолке или полу, их необходимо закрепить в любом месте. необходимо обеспечить отделение от электросети электрических кабелей.
Все изгибы кабеля не должны быть острее радиуса 25 мм (1 дюйм). Ни в коем случае следует ли использовать скобы для фиксации кабеля cat5e / 6; используйте только подходящие кабельные скобы Размер 5 мм (зависит от типа используемого кабеля)

Позиционирование
Избегайте перекручивание или раздавливание кабеля.Кабели UTP (неэкранированная витая пара) и телефон Удлинитель не предназначен для использования на открытом воздухе, в чрезмерной сырости или конденсация. Следует избегать установки рядом с раковинами, умывальниками, душевыми кабинами, ванны, плиты, сырые стены, подоконники и недавно оштукатуренные стены.
добавочный номер розетки всегда должны быть установлены вертикально и никогда не горизонтально на окне пороги. Розетки-удлинители нельзя монтировать на плинтусах.
Уход следует избегать влажных условий, поэтому установка в ванных комнатах и туалеты, кухни, бассейны и т. д. — , а не .

Предлагается способ установки
Lay начало кабеля в главной розетке, в которую он в конечном итоге предназначен для установки.
НЕ ВСТАВЬТЕ КАБЕЛЬ В ПЕРЕДНЮЮ ПЛАТУ.
Размотка кабель вдоль пути, где вы будете его закреплять, до положения, в котором гнездо расширения достигнуто. Убедитесь, что инструкции по установке кабели соблюдены, и имеется достаточное провисание кабеля для позволяют легко вставлять провода в клеммы.
Удалить прорези для ввода кабеля в задней коробке розетки удлинителя, если и необходимо, и закрепите заднюю коробку на стене в нужном месте с помощью подходящего метод для соответствующего типа поверхности / материала стены.
Вырезать кабель необходимой длины, убедившись, что имеется достаточно кабеля для пропустить через отверстие для ввода кабеля в задней коробке розетки, оставив достаточно длина свободно работать с проводкой и позволить кабелю быть подключенным к разъемы IDC / Винтовые клеммы на передней панели гнезда.
Пасс конец кабеля через соответствующее отверстие в задней части розетки и зачистить отодвиньте внешнюю оболочку примерно на 50 мм (2 дюйма). Вставьте провода в клеммных соединителей с помощью подходящего инструмента и убедитесь, что проводка подключения сделаны. Затем используйте стяжку, чтобы убедиться, что кабель надежно закреплен.
Прикрепить переднюю панель разъема к его задней коробке, гарантируя, что нет защемленных провода, используя два винта.
Однажды розетка удлинителя установлена, кабель можно вставить в мастер передняя панель розетки.Теперь ваша розетка расширения готова к использованию.
Тест работу цепей на этом этапе, прежде чем закрепить кабель со всеми бутсы.
Наконец закрепите кабель на стене с помощью соответствующих кабельных скоб, в случае UTP кабель с твердым сердечником категории 5e, зажимы 5 мм, например, продаваемые Clarity или B&Q, или в большинстве хозяйственных магазинов. Шипы не должны сильно забиваться, и в идеале следует размещать НЕРАВНОМЕРНЫЕ интервалы.
ВАЖНО: ЗАПРЕЩАЕТСЯ использовать скобы для крепления этого кабеля, поскольку вы почти обязательно ущипните и повредите!
Однако вам может быть проще проложить кабель в начните (рядом с главной розеткой) и оставьте лишний кабель 15 см (нужно обрезать когда начинается проводка), затем закрепите кабель в местах, пока не будет достигнуто. Затем начните проводку и проверьте, затем надежно закрепите остальную часть кабеля. и аккуратно.

ДРУГИЕ ИНТЕСТИРОВАНИЕ / ЗАМЕТКИ
Главный разъем PSTN содержит
1,8 мкФ кольцевой конденсатор
470КОм резистор
26А разрядник.
Клеммы
IDC должны иметь не более 2 проводов в каждой.
M = главный, E = добавочный.
Так M — E — E — E
Как видите, у мастера будет по одному проводу в каждом из IDC: первое расширение будет иметь два, второе — 2 и третье. будет один (пока не добавите четвертый)

Библиография
ADSLguide.org.uk Ваш путеводитель по широкополосному Интернету.
ADSLNation.co.uk Место для лицевой панели XTE2005 ADSL и микрофильтров XF-1e. Это все на высшем уровне.
B&Q хорошее место, чтобы купить вещи своими руками.
Clarity.it содержит множество руководств и информации, фотографии, и это хорошее место, чтобы купить нестандартные устройства NTE5, простые белые кабель cat5e с твердым сердечником, лицевые панели BT ADSL и инструменты.
Ebay.co.uk Хорошее место, чтобы купить что-нибудь действительно
Ebuyer.co.uk Хорошее место для покупки кабеля Cat5e / Cat6.
Google.co.uk используется для поиска множества вещей, включая изображения.
TelephonesUK.co.uk Таблица размеров сокетов и информация о LJU.
Wikipedia.org используется для поиска информации о различных категориях кабеля
Yarwell за информацию о том, зачем снимать кольцо провод очень помогает.
Да и я, много изображений и текста предоставил себя.
Надеюсь, это руководство поможет вам всем.
Провода телефонной розетки, схема цветового кода телефонной проводки
Я независимый телефонный инженер Ex BT Openreach и готов помочь вам. Если вам нужна помощь в поиске и устранении неисправности телефонной внутренней розетки, вы можете позвонить мне прямо сейчас! Я создал сеть инженеров Ex BT Openreach, охватывающую всю Великобританию! Один звонок сделает все 🙂 07790 200800
Если вы фанатик своими руками и не знаете, куда идут провода, читайте дальше, чтобы узнать о цветовых кодах и изображениях, которые помогут вам.
Телефонная розетка для Sky Box или широкополосного доступа
Вам нужна дополнительная телефонная розетка, установленная в другой части дома для телефона, широкополосного концентратора или Sky Box? Если проводка вашей телефонной розетки в плохом состоянии, возможно, вы теряете скорость широкополосного доступа. Поднимите трубку и наберите 07790 200800, и я вам помогу!
Неисправная проводка телефонной внутренней розетки?
Независимо от того, кто ваш поставщик услуг, BT Openreach, Virgin, Onetel, Tiscali, Talk Talk или любой другой поставщик услуг связи, я могу решить проблему с вашей собственной телефонной проводкой за небольшую часть стоимости и без ущерба для качества работа! Если вы хотите самостоятельно подключить телефонную розетку, читайте дальше!
Цветовой код внутренней проводки телефона DIY
Внутренняя телефонная проводка, «Нормальный» цветовой код: 2-синий, 3-оранжевый, 4-белый оранжевый, 5-белый синий
Внутренняя телефонная проводка, «последний» цветовой код: 2-синий, 3-зеленый, 4-коричневый , 5-оранжевый
Цветовой код внешней внешней телефонной линии: оранжевый / белый = линия 1.Зеленый / черный = линия 2.
Объяснение проводов и их функций: 2 и 5 выдают сигнал готовности к линии, 3 заставляет другие телефоны в доме звонить, что часто называют «цепью звонка». 4 запасной. Если у вас есть широкополосный доступ, просто используйте 2 и 5 и оставьте цепь звонка отключенной, так как это повысит вашу скорость.
Рисунки того, как должна быть подключена ваша телефонная розетка и главная розетка, щелкните здесь Цветовые коды и фотографии
Нужна дополнительная точка телефонной линии Sky Box или устранена проблема с Интернетом BT? Медленный широкополосный доступ?
Линия шумная или ее нет вообще? Быстро и дешево устраните неисправность линии
Мы можем поставить новый телефонный удлинитель и телефонную розетку, расположенные в наиболее удобном для вас месте, в вашем доме, офисе или пристройке, для использования с вашим широкополосным Интернет-узлом, декодером Sky или просто с другим телефоном.
Мы можем переместить телефонную розетку или удлинительную телефонную розетку на новое место или отключить проводку, если вы ведете строительные работы.
Если вам нужно переставить телефонный кабель или изменить проводку телефонной розетки, мы поможем!
Мы можем сместить или перенаправить дополнительную телефонную проводку и убрать старые незакрепленные существующие провода. Если ваша розетка зависла, позвоните нам!
Возможно, вы только что переехали в собственность и хотите определить кабели перед отделкой или найти подземные телефонные кабели, прежде чем копать или прокладывать новую дорогу!
Мы можем доказать, что ошибка находится внутри или вне вашего помещения и, возможно, не на вас.
BT Internet Fault, Line Fault, Sky Broadband Fault, Sky Internet Fault
Мы можем помочь вам с любой проблемой телефона — найти и устранить любую неисправность телефона BT с помощью вашей собственной проводки.
Пожалуйста, позвоните нам, если вы обеспокоены тем, что неисправно ваше оборудование, потому что мы можем сэкономить вам много денег! Ваш поставщик услуг проинструктирует Openreach выйти и неизменно взимать более 125 фунтов стерлингов только за визит! Дополнительная работа может быть почасовой и очень дорогой.
Позвоните нам, потому что мы можем предоставить такой же высокий уровень обслуживания — за небольшую часть стоимости! Я работал в BT в качестве инженера Openreach, и у меня есть 23-летний опыт работы, я прошел обучение, одобрение и аккредитацию BT по высоким стандартам.
Ex BT Openreach Независимый телефонный инженер Джефф Гроув
Телефонная розетка и изменение проводки в любой точке Великобритании. Я лично занимаюсь некоторыми из следующих областей.

Essex area inc Rayleigh, Southend on Sea, Chelmsford, Billericay, Basildon, Benfleet, Burnham, Danbury, Eastwood, Grays, Hockley, Leigh on Sea, Maldon, Shoebury, Thorpe Bay, Wakering, Wickford, Woodham Ferrers.
Также Лондон, Хартфордшир, Бишопс-Стортфорд, Станстед, Ходдестон, Данмоу, Глазго, Девон, Корнуолл и Бейзингсток
Домашняя телефонная разводка своими руками
Электропроводка Дом> Телефонная проводка

Эта страница поможет в понимании телефонной проводки для вашего дома и даст вам советы по установке и поиску и устранению неисправностей в домашних условиях. Самостоятельная телефонная проводка.

На первый взгляд все цветные провода, связанные с вашей телефонной проводкой, могут показаться запутанными. На самом деле сделать это самому очень просто, даже если в кабеле может быть много проводников, вам понадобится только два проводника или то, что считается «парой» для одной жилой телефонной линии. Хотя существует промышленный стандарт для использования цветных проводов, правда в том, что любые два проводника, независимо от их цвета, будут работать до тех пор, пока одни и те же два подключены на каждом конце.Сказав это, я рекомендую по возможности придерживаться стандартного цветового кода.
Стандартный цветовой код телефонной проводки.
Есть возможность двух цветовых кодов, которые вы можете найти в своем доме, я расскажу обо всех из них, но только до 4-х парного кабеля, который состоит из 8 проводов. Кабель в вашем доме может состоять всего из 2 пар, 3 пар или может быть 4-парным. Несмотря на то, что производятся более крупные кабели, вряд ли вы найдете их в своем доме.
Color Code One — это старый однотонный код. (Больше не используется в новых установках.)
Первая пара — зеленый и красный — используется для телефонной линии 1
Пара два — желтый и черный — используется для телефонной линии 2
Пара три — белый и синий — используется для телефонной линии 3
Пара четыре — коричневый и оранжевый — используется для телефонной линии 4
Color Code Two — это новый отраслевой стандарт, используемый сегодня.
Каждую пару можно использовать как телефонную линию, поэтому в этом примере вы можете использовать этот кабель для подключения до четырех телефонных линий.
Основной цвет проводника — это первый цвет в списке, второй цвет — индикатор. В качестве примера с использованием проводника «Белый / Синий» белый цвет является основным, а синий — индикатором.
Установка домашней телефонной линии
При установке дополнительной телефонной линии в вашем доме самая большая проблема, с которой вы столкнетесь, — это проложить кабель от точки A до точки B. Вам нужно будет посмотреть, как устроен ваш дом, и спланировать маршрут, который вам нужно будет использовать при прокладке кабеля. новый кабель.Для каждого дома и желаемого места это будет отличаться. Хотя вы можете соединить кабель с другим кабелем или другой телефонной розеткой, всегда лучше протянуть новый кабель обратно к разметке телефонной компании.
Вам также необходимо решить, какой тип телефонной розетки будет использоваться при установке, поверхностный или скрытый. Домкрат для скрытого монтажа выглядит лучше, он требует больше работы для установки, чем простой домкрат на поверхности.
Следующим шагом в планировании установки будет количество телефонных линий в новом месте.Если это только одна телефонная линия, я бы предложил двухпарный телефонный кабель, который оставил бы вам место для добавления еще одной линии. Если требуется 2 или более линий, я бы предложил использовать 4-парный кабель. Это будет поддерживать до 4 телефонных линий.
Подключение телефонной розетки
В то время как детали выше показывают гнездо на поверхности, проводка такая же, как и у гнезда для скрытого монтажа.
По какой-то причине в большинстве современных телефонных розеток по-прежнему используется старый цветовой код, поэтому, если у вас нет телефонной розетки, которая отражает новый цветовой код, применяются указанные выше сведения и следующие правила.
1) К клеммам, к которым подключены красный и зеленый провода, относится 1-я телефонная линия. Если у вас есть один с новым цветовым кодом, белые / синие и синие / белые терминалы являются первой телефонной линией.
2) Вторая пара терминалов — желтый и черный или белый / оранжевый и оранжевый / белый — это вторая телефонная линия.Это используется только в том случае, если вы используете 2-х линейный телефон и продолжаете использовать цветовой код для 3-х и 4-х линейных телефонов.
3) Если вам нужны 2 линии в месте для 2 отдельных устройств, таких как телефон и факс или компьютерный модем, вам понадобится 2 отдельных разъема, используя красный и зеленый или белый / синий и синий / белый на каждое гнездо для каждой линии.
4) Вы можете использовать анализатор телефонной линии проверить свою работу.
Сетевые шнуры
Сетевой шнур — это шнур, который соединяет телефон с телефонной розеткой.Главное, что вам нужно знать о линейных шнурах, — это то, что бывают одиночные телефонные шнуры и два линейных шнура.
Вам нужно будет внимательно присмотреться к модульному разъему на конце шнура. Если у него только 2 золотых контакта, его можно использовать только для телефона с одной линией. Если он имеет четыре золотых контакта, его можно использовать для телефона с одной или двумя линиями.
Подключение к телефонной компании demark
Подключение к разметке телефонной компании — простой процесс, это не более чем подключение через винтовой зажим.Вам нужно знать лишь несколько вещей.
1) У телефонного демарка есть две стороны. Со стороны клиента и со стороны телефонной компании. Вам нужно будет убедиться, что вы подключаетесь на стороне клиента. Следует четко указать, что является стороной покупателя.
2) Вам необходимо убедиться, что терминалы, к которым вы подключаетесь, находятся под напряжением на телефонной линии, к которой вы хотите подключиться. Это должно быть отмечено в демаркации, но иногда это не так. Вы можете отсоединить модульный разъем внутри демарка и подключить обычный телефон, чтобы проверить, подходит ли он для терминала.
Наконечник — A Phone Butt-Set — большое подспорье при работе с телефонной разводкой.
Наконечник — Используйте B-коннектор для сращивания телефонных проводов.
Устранение неполадок телефона
Проблемы с телефоном могут быть неприятными и дорогостоящими для ремонта, если вы нанимаете подрядчика. Чаще всего возникают статические проблемы на линии или отсутствие обслуживания. Я собираюсь предложить вам несколько простых шагов, которые вы можете предпринять, чтобы решить вашу проблему.
1) Первым делом отключите каждый телефон в доме непосредственно от телефонной розетки. Если телефонный или линейный шнур неисправен, это может быть источником вашей проблемы. Как только вы их все отключите, найдите телефон и сетевой шнур, которые, как вы точно знаете, хороши. Если вам нужно проверить телефон и линейный шнур дома у друга, чтобы убедиться, что он работает правильно.
2) Убедившись, что у вас есть один рабочий телефон и шнур, подключите его и проверьте свою телефонную линию. Если это работает, выясните, какой телефон или шнур вызывает вашу проблему.Если проблема не исчезла, переходите к следующему шагу.
3) Не отключая все телефоны от сети, найдите телефонную линию снаружи дома. Откройте его и отсоедините модульный разъем рядом с винтовыми клеммами, к которым подключены ваши телефонные линии. Подключите телефон, который, как вы уверены, исправен, прямо к демаркации и проверьте линию. Если линия работает, то проблема внутри вашего дома. Если линия по-прежнему не работает, это проблема телефонной компании.Вам нужно будет позвонить своему поставщику услуг и сказать им, что вы уже проверили свою линию, и она не работает. Они не взимают с вас плату за исправление их внешних линий, но вы должны убедиться и сообщить им, что ваши внутренние линии уже проверены. Если ваша линия действительно работала на демарке, у вас проблема с вашими внутренними линиями, и вам нужно будет перейти к шагу 4.
4) Теперь ваша проблема немного сложнее, посмотрите на винтовые клеммы в демарке, если каждый разъем вернулся к своему демарка, у вас будет провод для каждого гнезда.Отключите их все и подключите только один из них, возьмите свой хороший телефон и проверьте свои телефонные разъемы, чтобы увидеть, какой из них работает. Повторите этот процесс, подключаясь только по одному, пока не выясните, какой из них вызывает проблему. Если у вас есть только одна пара проводов, подключенных к разметке, и несколько телефонных разъемов, у вас есть точка сращивания внутри дома. Вам нужно будет найти его и выполнить описанный выше процесс с этого момента.
5) Как только вы сузите круг до того, какой кабель или разъем вызывает вашу проблему, вы можете отремонтировать или заменить его.
Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны связаться со всеми заинтересованными сторонами, владельцами, местными властями и т. Д.перед установкой. Пользователи этой информации соглашаются защищать Wireityourself.com или любого из его агентов от ответственности любого рода, связанной с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.
Вернуться к началу> Электромонтаж> Телефонная проводка Copyright © Wireityourself.com, — Все права защищены. Схема подключения телефонной розетки
Мое приложение находилось в помещении.
Схема подключения телефонной розетки .Обратите внимание, что вы должны использовать правильный инструмент для вставки, чтобы вставить провода в разъемы idc телефонной розетки. Схема подключения главной розетки lju показана здесь. Код цвета телефонной проводки bt nte5 master socket. У вас будет широкий выбор телефонных розеток на выбор, но проводка для одной телефонной линии будет стандартной.
Там будет небольшая коробка с входящей и выходной телефонной линией.Могут быть случаи, когда вам может потребоваться подключить или перенести от старого квадрокабеля. Проводка внутри главной розетки. В настоящее время большинство кабелей представляет собой неэкранированную витую пару.
Как подключить фотодатчик заката к рассвету. На следующих рисунках показан стандартный цветовой код телефонной проводки bt, используемый с главным разъемом bt nte5. Подключить разъем не сложно, и совершенно нормально добавить к вашей системе новый разъем или разъем для подключения к Интернету.Перед подключением телефонной розетки следует отключить основную телефонную линию от источника.
Подключение телефонной розетки после установки трехпарного телефонного провода категории 3, я готов установить настенную розетку. Телефонная линия обычно проходит через вашу электрическую панель. Фиксированная вилка представляет собой стандартную вилку и розетку bt и позволяет легко изолировать всю внутреннюю проводку для поиска неисправностей.Он показывает компоненты схемы в виде упрощенных форм, а также ловкость и сигнальные контакты вместе с устройствами.
В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. В телефонной проводке в доме используется кабель, содержащий шесть сплошных проводов диаметром 0,5 мм. Схема подключения основной телефонной розетки вы не получите схемы, но если вы погуглите схему для детектора движения, это будет такая же проводка.Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой.
Обратите внимание, что показанный выше графический вид служит только для обозначения двух разных типов розеток и соединений проводки. Монтажные отверстия коробки розеток имеют прорези, позволяющие отрегулировать по горизонтали и вертикали перед тем, как полностью затянуть винты.
No related posts.
