Провод установочный применяется для прокладки силовых кабелей, как в помещении, так и на воздухе. Важно, чтобы на него не попадали прямые солнечные лучи, влажность, он не должен подвергаться серьезному механическому воздействию. Многообразие видов объясняется большим диапазоном применения прокладки в самых разных сферах.

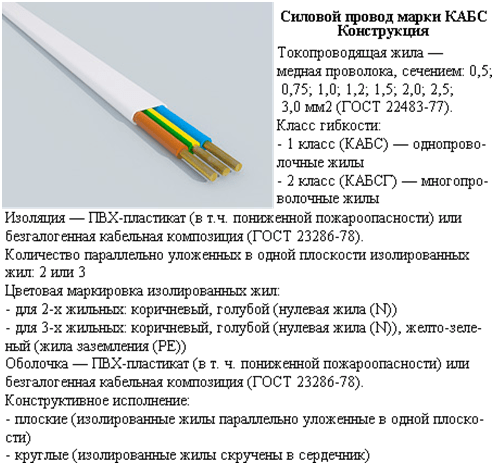

Виды установочного провода

Выделим основные разновидности установочных кабелей. Их различают по маркировке, которая содержит в себе всю необходимую сокращенную информацию. Наибольшей популярностью пользуются:

• АПВ – силовой кабель, который оснащен жилой из алюминия и покрытием из поливинилхлорида. Благодаря этому обеспечивается максимально возможная защита его, без воздействия на его функции. Применяется он в области установки силовых систем освещения. Монтируется в трубах или специальных каналах, чтобы защитить шнур от попадания под прямые лучи солнечного света. Цена на провод АПВ находится на доступном уровне, потому его покупают, как для проведения ремонтных работ в квартире, так и обустройства системой освещения в офисе.
• ПВС – данный кабель обладает высоким уровнем гибкости, благодаря изоляционному покрытию и оболочке из поливинилхлорида. В основе же находятся медные жилы. Стандартным применением, является взаимодействие с бытовой техникой, из такого вида делают шнуры для их подключения, а также удлинители бытового типа. Характеристики провода ПВС позволяют не бояться скручивать его, ведь из-за гибкости медная жила или другие фрагменты не переломятся.
• АПВ 4 – силовой кабель, в основе которого находится алюминиевая жила. Сечение составляет четыре квадратных миллиметра. Несмотря на то, что медь является более качественным проводником электроэнергии, алюминий успешно с ним конкурирует. При соблюдении всех норм эксплуатации такой тип может использоваться на протяжении пятнадцати лет. Минимальным же сроком его службы считается отметка в четыре года. При помощи этого шнура проводят стационарные электрические цепи, напряжение которых не должно превышать показатель до 400 Вольт. В зависимости от модификации он может быть помещен в корпус из ПВХ и содержать одножильную или многожильную конструкцию внутри.
• МГШ – данный провод имеет шелковую изоляцию и состоит из медной жилы. Кабель имеет высокий уровень гибкости, что обеспечивает возможность без опасений скручивать его и сгибать, как во время монтажа, так и в повседневном использовании. МГШ широко применяется для проведения, как стационарного, так и подвижного видов монтажа. Используется для соединения электрических и электронных устройств.

Провод пвс характеристики:

Особенности монтажа и прокладки кабеля

Совершая прокладку данного типа нужно четко соблюдать все требования относительно температурного режима и воздействия раздражителей. Все перечисленные типожи, как и многие другие, относящиеся к установочному типу, имеют примерно одинаковый допустимый диапазон температур.

Важно обеспечить достойный уровень охлаждения. Доказано, что если прокладывать  под крышей без защитного тубуса, то он будет намного лучше охлаждаться, чем такой же вид, размещенный в трубе или другом защитном средстве. С другой стороны, находясь в трубе, он будет полностью защищен от влаги и прямых солнечных лучей, которые будут влиять на него губительно.

Во время работы провода будут неизбежно нагреваться, для кабеля с пластиковой оболочкой нормальным максимальным показателем будет 70 градусов по Цельсию, а если защитное покрытие произведено из резины, то температура не должна повышаться выше отметки 65 градусов по Цельсию.

Расшифровка маркировок на российских проводах

На проводах имеется маркировка, указывающая на особенности данного типа, а также дополнительные замечания относительно его эксплуатации и наполнения. Предлагаем ознакомиться с самыми распространенными отметками, чтобы при выборе кабеля вы смогли получить больше полезной информации:

• ПУГНП – кабель подходящий для всех типов, обладающий упругой структурой и приплюснутой формой;
• ПУНП – плоский кабель, применяемый универсально;
• ПСВ – кабель состоящий из винила в соединительной оболочке;
• М – вид монтажного провода;
• АС – жила провода произведена из алюминия, а его покрытие из свинца;
• АА – жила из алюминия покрыта оболочкой из алюминия;
• Б – кабель оснащен броней из двух стальных лент, оснащенных покрытием против коррозии;
• Бн – аналогичная броня, однако оснащенная противогорючим слоем;
• Р – изоляционное покрытие из резины;
• НР – оболочка из резины, которая не будет подвергаться процессу горения.

Как самостоятельно расшифровать маркировку кабеля

На нем можно заметить маркировку, включающую в себя, как буквы, так и цифры, последние пишутся после букв и указывают на диаметр сечения кабеля или площадь. Буквы же характеризуют наполнение его, вид жилы, оплетения, изоляции и наружного покрытия. Наличие в маркировке буквы А указывает на то, что жилы алюминиевые, ее отсутствие подтверждает наличие токопроводящих медных жил.

В центре мотка указываются буквы П или ПП, что значит плоский провод, насчитывающий одну или несколько жил. Вслед за этим идут буквы характеризующие тип изоляции, использованные для этого материалы. Она может быть произведена из:

Р – резины;

В – поливинилхлорида;

П – полиэтилена.

От качества изоляционного материала напрямую зависят токопроводящие качества шнура, его способность противостоять негативным факторам окружающей среды. Оплетка и внешняя оболочка способны обеспечить повышенную гибкость и обезопасить его от перелома проволоки или жилы в целом, когда речь идет о бытовых переносках или кабелях в бытовой технике.

При помощи аббревиатур на кабеле можно понять и какие допустимые температуры, мощность работы указанного вида. Это очень важно, ведь разбираясь в тонкости написания маркировок можно без ошибок приобрести нужный, отвечающий всем параметрам. Если же вам трудно разобраться, то лучше прибегнуть к помощи консультанта или распечатать себе подсказку на листе бумаги, где будет перечислен полный список маркировок по типожам российского производства.

Бытовое применение установочного кабеля

Установочный кабель активно эксплуатируется в бытовых условиях, благодаря чему у людей есть возможность использовать бытовую технику и электронику. Многие народные умельцы специально закупают данный вид, чтобы самостоятельно делать удлинители или заменить старый, испорченный шнур на пылесосе или микроволновке.

В этом случае нужно подбирать, который будет отвечать уровню напряжения в квартире, иначе такие эксперименты приведут к негативным последствиям и станут причиной короткого замыкания. Не менее внимательно стоит отнестись к подбору нужного вида, сделать это можно по маркировке. Не стоит забывать, что для бытовых приборов подходят далеко не все виды установочных проводов. Они более гибкие, но также бояться воздействия прямых солнечных лучей и влаги.

Провода и кабели

Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры известно о двух важные моменты:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
-Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: сопротивление и импеданс

Питание переменного тока:
В сети переменного тока любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

Питание постоянного тока:
In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие материала, тем больше диаметр должен быть для того, чтобы выдерживать ту же токовую нагрузку.

Инженеры выбирают правильно диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь может выдерживать больше тока, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, он светился и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.

Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется иначе чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога в производят и используются только в высокопроизводительных приложениях.

Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

I = V / R А = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:
Создание нагрев проволоки обычно является признаком потери энергии, однако вольфрамовый или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть пропускаемой энергии теряется в виде тепла и света.

По мощности передача мы ищем как можно более низкое удельное сопротивление, мы хотим передавать энергию на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: Карл Роснер, Марк Бенц и другие использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит 10 тесла.Вместо меди используются ниобий и олово поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые смогли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный»

Типы проводов — DCCWiki

Резюме: на рынке доступно множество типов проводов. Тонкая проволока, толстая проволока, гибкая, многопроволочная или одножильная. Медь. Алюминий. Конструкция проволоки имеет значение, придавая готовому продукту определенные свойства. Что лучше для проводки DCC? Как и во всем, что связано с моделями железных дорог, вокруг проволоки существует множество мифов.

Что лучше для проводки DCC? Как и во всем, что связано с моделями железных дорог, вокруг проволоки существует множество мифов.

Провод

Цельный против стандартного

Существует бесконечная дискуссия о правомерности выбора одножильного или многожильного провода. Оба типа имеют свои преимущества, а также свои отрицательные стороны. Для большинства схем разводки лучше всего подходит многожильный провод, поскольку он намного более гибкий.

Сплошной провод

Сплошной провод более прочный и обычно дешевле. Он предпочтителен в приложениях с небольшой вибрацией, скручиванием или изгибом.Его легко повредить во время зачистки, если на проводе есть надрезы.

Идеально подходит для использования вне помещений или там, где существует проблема коррозии.

Многожильный

Многожильный провод намного более гибкий, что упрощает установку. Он лучше выдерживает скручивающие и изгибающие силы во время установки, а также вибрацию с течением времени. Он менее уязвим для поверхностных повреждений, таких как зазубрины проводов или царапины во время зачистки. Сплошные провода могут сломаться при многократном сгибании, особенно если они порезаны во время зачистки.

RJ также лучше подходят для многожильных проводов. (Используйте только разъемы RJ, предназначенные для используемого типа (одножильный / многожильный).) Многие заделки IDC лучше работают с многожильным проводом. Провода с большим количеством жилок имеют более тонкие жилы, но их больше, что делает кабель более гибким, чем кабели с меньшим количеством жил.

Что такое THHN Wire?

Два типа проводов, которые вы увидите, могут иметь следующую маркировку на изоляции:

1. THHN или
2. THWN

• THHN означает термопласт с высокой термостойкостью с нейлоновым покрытием
• THWN означает термопластичный термостойкий и водостойкий с нейлоновым покрытием

Ни один из них не указывает конкретный тип или свойства проволоки.Там будет другая маркировка или номер продукта, который фактически идентифицирует тип провода (одножильный или многожильный) и калибр.

Эти два типа изоляции очень часто встречаются в жилой проводке. Так что в любом строительном магазине будет такой провод. Другие типы изоляции включают винил (может быть мягким или твердым).

Если вы перерабатываете провод или используете старый провод, проверьте изоляцию, чтобы убедиться, что она не повреждена. Некоторые пластмассы со временем теряют свою эластичность, а изоляция может трескаться и / или отслаиваться, оставляя оголенные проводники.Подобную проволоку следует продать переработчику металла, а не использовать.

Виды медной проволоки

Как видно из диаграммы, многожильный имеет множество желаемых свойств.Кроме того, вы можете использовать обжимные соединения или IDC (например, Scotchloks) с многожильными. Жесткие проводники не подходят для этих методов.

AWG в метрический эквивалент Таблица преобразования

Свойства проводника

• Алюминий
• Медь
• Многожильный
• Сплошной

О преимуществах многожильного или одножильного провода идет много споров.

Сплошная проволока более жесткая и в результате с ней труднее обращаться. Многожильный провод гибкий, что значительно упрощает прокладку. Кроме того, легче обжать концевые заделки, и это также лучше при использовании соединителей смещения изоляции (IDC), более известных как ScotchLoks .Жесткий провод можно легко подсоединить с помощью Marrettes (или проволочных гаек).

С точки зрения электрических характеристик одножильный и многожильный провод одинаковы на низких частотах. Скин-эффект минимален на частотах, используемых для операций DCC. Скин-эффект становится проблемой только на высоких частотах в мегагерцевом диапазоне. Фактически, передатчики большой мощности не используют провод, они используют полые трубки или стальную проволоку, плакированную слоем меди, для перемещения энергии, а волноводы используются для перемещения радиочастотной энергии к антенне.

На частотах звукового диапазона, при 20 кГц, сигнал будет использовать 75% провода 12 AWG сечением 93 тыс. Фактически, одножильный провод по своим характеристикам превосходит многожильный. (Помните, что в следующий раз, когда продавец попытается продать вам дорогой сверхтонкий многожильный провод динамика…)

Поскольку сигнал DCC не использует все поперечное сечение провода, сопротивление переменному току выше, чем сопротивление постоянному току. Вот почему, помимо прочего, используется более тяжелая проволока.

Алюминий нелегко получить, и его не рекомендуется использовать в электрических системах.Медь — лучший выбор для простоты установки и долговременной надежности. Медь также можно паять, что также возможно с алюминием, но этот процесс намного сложнее, чем пайка материалов, таких как медь и медные сплавы (включая нейзильбер).

Медная проволока

Медь обладает всеми достоинствами. Это эталон проводимости, а в современной металлургии медь часто может превышать 100% эталон.

• Электропроводность
• Прочность на растяжение
• Пластичность
• Прочность
• Сопротивление ползучести
• Коррозионная стойкость
• Расширение
• Теплопроводность
• Паяемость
• Простота использования

Эти свойства делают медь идеальным проводником и предотвращают множество проблем, которые могут возникнуть с другими металлами, например, ослабление соединений из-за температуры и вызванное им ползучесть.

Алюминиевая проволока

Если какая-то добрая душа предлагает вам алюминиевую проволоку, милостиво примите ее.

Затем отнесите его переработчику и используйте деньги, которые он дал вам, чтобы купить медь.

Когда-то алюминий считался драгоценным металлом, более ценным, чем золото или серебро. Когда цена снизилась, он стал популярным для электромонтажа и использовался для этой цели с 19 века.

По сравнению с медью алюминий имеет в 1,6 раза большее сопротивление и в 1,26 раза больше диаметра эквивалентного медного проводника.

Алюминиевая проволока больше недоступна из-за различных проблем, связанных с ее использованием. Для использования алюминия требуются особые методы, материалы и устройства, и для обычного человека это будет проблемой. Поэтому для простоты установки и долговременной надежности не стоит возиться с алюминием. Выбирайте медь, так как с ней легко работать и она надежна.

Единственное преимущество алюминия перед медью состоит в том, что аналогичный проводник легче и дешевле.Преимущества меди более чем перевешивают разницу в стоимости между ними. В Северной Америке бытовая проводка на 100% состоит из меди, потому что преимущества перевешивают любую экономию средств.

CCS

CCS — сталь, плакированная медью. Этот провод не подходит для приложений DCC.

CCAW или CCA

(или просто алюминиевая проволока с медной оболочкой) — это еще один тип проволоки, который не подходит для приложений DCC. Его можно найти в местах, где важны пайка и легкий вес, например, звуковые катушки или строительная проводка.Он также используется в сетевых кабелях с неэкранированной витой парой, но может иметь место за счет скорости и надежности.

Кожный эффект

Для частот и токов, присутствующих на шине питания DCC, скин-эффект незначителен, и им можно пренебречь. Этот раздел включен только в информационных целях.

Что такое скин-эффект?

Сопротивление проводника при постоянном токе (0 Гц) зависит от его площади поперечного сечения. Провод с большей площадью поперечного сечения имеет меньшее сопротивление. Сопротивление проводника зависит как от тока, так и от частоты, так как эффективная площадь поперечного сечения изменяется. Отталкивание между электронами называется скин-эффектом , который уменьшает эффективное сечение проводника. При постоянном токе это вызвано силой тока, при переменном токе (AC) скин-эффект увеличивается как с током, так и с частотой.

Для малых токов и частот эффект незначителен. Для частот переменного тока, достаточно высоких, чтобы глубина скин-слоя была мала по сравнению с размером проводника, скин-эффект заставляет большую часть тока протекать вблизи поверхности проводника. На достаточно высоких частотах внутри большого проводника не проходит большой ток.

• При 60 Гц глубина скин-слоя медного провода составляет около 1/3 дюйма (8,5 мм).
• При 60 000 Гц (60 кГц) глубина скин-слоя медного провода составляет около 0.01 дюйм или 10 тысяч (0,25 мм / 250 микрометров).
• При 6 000 000 Гц (6 МГц) [5] глубина скин-слоя медного провода составляет около 0,001 дюйма или 1 тыс. (25 мкм).

Круглые проводники, длина которых превышает несколько толщин кожи, не проводят большой ток вблизи своей оси, поэтому центральный материал используется неэффективно.

Когда требуются проводники большей площади, принимаются меры по снижению скин-эффекта. Одним из методов является использование полой трубы с толщиной проводящей стенки, приблизительно равной толщине скин-слоя при заданной частоте.Радиовещательные передатчики большой мощности часто используют этот метод. Уменьшенная масса трубы также экономит на стоимости.

В меди видно, что толщина скин-слоя уменьшается согласно квадратному корню из частоты, как показано в таблице.

Сечение провода 12 AWG составляет 93 тыс. Или 2,1 мм. AWG 10 составляет 2,6 мм, AWG 18 — 1,02 мм.

См. Также

Внешние ссылки

AWG

Скин-эффект

Понимание скин-эффекта и частоты

Типы проводов, используемых в вашей развлекательной системе

Руководство по типам проводов, используемых в вашей развлекательной системе

Используется в основном для телевизионных, спутниковых и кабельных модемов.3 коаксиальных провода вместе также могут быть адаптированы для работы как компонентные или композитные провода. В редких случаях коаксиальный кабель также можно использовать для камер видеонаблюдения или для цифрового звука. Его также можно использовать для перемещения видео между комнатами: для совместного использования выхода Tivo или кабельной / спутниковой приставки на 2 телевизора.

Есть 2 типа коаксиального кабеля: RG-59 и RG-6. Поскольку все уже переходит на цифру, вам следует использовать только более качественный кабель RG-6. Для более длительных пробегов вы можете использовать кабель Quad-Shield вместо стандартного Dual-Shield для уменьшения потерь сигнала.

Используется как телефонный провод. Каждая пара скрученных проводов обслуживает 1 телефонную линию. Типичный провод категории 3 содержит 2 пары проводов для 2 телефонных линий, но вилки могут обрабатывать 3 пары для 3 линий. На будущее (для VOIP — Voice Over Internet Protocol или других технологий) лучше всего использовать Cat5e или лучше в качестве телефонного провода и оставить дополнительные проводники неиспользованными. Телефонный провод может быть черным, красным, зеленым, желтым или оранжевым, синим, синим и оранжевым.

Используется для Интернет-сетей. Ваш кабельный или DSL-модем будет выводить этот сетевой провод, причем категория 5 является самым низким качеством, а предлагаемый стандарт категории 7 — лучшим. Все 4 типа в основном выглядят одинаково, но дополнительные повороты и лучшая защита в более высоких категориях позволяют передавать большие объемы данных. Этот провод можно использовать для других приложений передачи данных, таких как ручки дистанционного управления громкостью, камеры наблюдения, инфракрасное (дистанционное управление) распределение…

Этот провод толще, чем ваш кабель Cat 3. Он используется для подключения систем безопасности: панелей сигнализации, оконных / дверных датчиков, датчиков движения, сирен …

Вам необходимо проложить провод динамика для настенных / потолочных динамиков. Вы также можете провести его в стене, чтобы провода не были видны на полу. Просто проложите провод от клемм позади развлекательного центра к настенным панелям за динамиками.Он имеет 2 проводника (красный и черный для + и -) или 4 проводника (красный, черный, белый и зеленый = левый +, левый, правый + и правый). Четырехжильный провод стоит дороже за фут, но дешевле проложить четырехжильный провод от развлекательного центра к первому динамику, а затем ко второму. Проволока 16 калибра, вероятно, подходит для большинства работ. Встраиваемый в стену сабвуфер может иметь калибр 14 или 12.

Оптический провод в настоящее время используется для цифрового звука, но в будущем он может использоваться для многих других приложений, таких как Интернет и телевидение.Некоторые телефонные компании начинают прокладывать оптоволоконные кабели в новых кварталах для телевидения. Некоторые структурированные (связанные) кабели поставляются с одним или двумя оптоволоконными проводами.

Этот кабель используется как для аудио, так и для видео. Качество видео наихудшее из имеющихся, и он не может обрабатывать сигналы HDTV, но это все еще очень популярный и недорогой формат, используемый в качестве базового формата ввода / вывода почти на каждом устройстве. Каждый композитный кабель содержит главный провод и экран.Коаксиальный кабель с хорошим экранированием — лучший выбор для длинных композитных кабелей.

Кабель BNC используется во многих из тех же ситуаций, что и композитный или компонентный кабель. Во многих случаях разъем можно преобразовать между BNC и композитным или компонентным. BNC предлагает кабель лучшего качества (обычно это экранированный коаксиальный кабель) с быстро скручивающимся разъемом, который не может выпасть сам по себе.

Это популярный видеоформат, который быстро заменяется DVI и HDMI.Кабель S-Video — это на самом деле 2 коаксиальных кабеля в одном. Есть 2 сигнальных кабеля (Y и C) и 2 заземления. Вы можете использовать 2 коаксиальных кабеля вместо специального кабеля S-Video или даже кабеля Cat5e, хотя сигнал не будет таким хорошим с Cat5e из-за отсутствия экранирования.

Этот видеоформат лучше, чем S-Video, но встречается реже и заменяется DVI и HDMI в более новых плоских телевизорах. Как и композитный кабель, коаксиальные кабели также являются лучшими компонентными кабелями.

Это старый видеоформат монитора компьютера, который можно найти в некоторых старых плоских телевизорах. Большинство компьютерных мониторов с плоскими панелями теперь адаптировали формат DVI-D, оставив формат VGA для ламповых мониторов с ЭЛТ.

DVI, HDMI и DisplayPort — это текущий видеоформат для большинства компьютерных мониторов с плоским экраном.DVI был популярен в плоских телевизорах до того, как был заменен HDMI. DVI имеет несколько форматов. В DVI-D (цифровой) по проводам передается только цифровой сигнал. В DVI-A (аналоговый) провод передает только аналоговый сигнал. Кабели DVI-I (интегрированные) передают как цифровые, так и аналоговые сигналы. Существуют также преобразователи, которые могут преобразовывать цифровой сигнал DVI в HDMI или аналоговый DVI в VGA и наоборот.

В настоящее время это последний стандарт для плоскопанельных телевизоров высокого класса.Он передает как аудио, так и видео сигналы.

DisplayPort поддерживает более высокое разрешение по сравнению с HDMI, а также передает как аудио, так и видеосигналы. В основном это видно на мониторах компьютеров.

Если вы будете использовать пульт в одной комнате, а стереокомпоненты — в другой, то вам понадобится инфракрасный (ИК) ретранслятор. Датчик должен быть расположен в комнате, в которой вы будете использовать пульт.Основной блок и ретрансляторы должны быть все вместе со стерео компонентами. Системы ИК-повторителей обычно продаются как универсальные комплекты, хотя некоторые типы позволяют использовать собственную проводку для более длительных работ.

Все видеоформаты DVI и более поздние версии совместимы с HDCP, который представляет собой схему защиты от копирования для предотвращения кражи ТВ / фильмов. Не все устройства поддерживают HDCP, и у вас могут возникнуть проблемы с подключением двух устройств, если одно поддерживает схема защиты и одна нет.Обратитесь к документации производителя.

Некоторые из перечисленных выше типов проводов имеют очень малую дальность действия (всего несколько метров) из-за их высокая пропускная способность. Некоторые из этих характеристик могут быть растянуты, особенно если вы не бегаете. провод с максимальной пропускной способностью. Например, провода VGA, Composite и S-Video предназначены для работают на пару метров, но я использовал кабели длиной 50+ футов для каждого.

Кабель, телефон, сеть и провод динамика позволяют работать очень долго.Остальные типы проводов имеют ограниченный диапазон и должны быть как можно короче.

Например: возможно, для системы домашнего кинотеатра вы спрячете компоненты в другой комнате прямо за ТВ или в подвале прямо под ТВ. Это чаще встречается, если вы повесите телевизор с плоским экраном на стены, у вас есть встроенные динамики, и вы не хотите видеть стерео компоненты. В таких случаях провода должны быть длиной всего пару метров и не должны вызывать никаких проблем.

Какие бывают типы электропроводки?

Электропроводка — это система проводников и других устройств, которые используются для передачи электроэнергии. Различные типы используемой электропроводки обычно различаются в зависимости от трех факторов: цели, количества проводимой электроэнергии и местоположения. Например, для дома потребуется меньше электроэнергии, чем для офисного здания. Это означает, что соответствующая система электропроводки обычно пытается максимально безопасно повысить энергоэффективность.

Сам провод также известен как электрический проводник. Обычно он изготавливается из меди и других подобных материалов, которые хорошо пропускают ток.Провод обычно изолируют, чтобы защитить провод от повреждения. Изоляция может быть сделана из таких материалов, как пластмассы и волокна. Тип используемой изоляции обычно зависит от того, где будет проложена электропроводка.

Существует международный стандарт для типов проводов и кабелей, используемых в системах электропроводки. Это позволяет электрикам и непрофессионалам узнать, какие провода составляют электрическую систему. Например, цветное покрытие используется для идентификации проводов с целью обеспечения безопасности, монтажа и ремонта. Однако эти цвета не везде одинаковы.Например, провод коричневого цвета обычно обозначает провод под напряжением в странах Европейского Союза, Австралии и Новой Зеландии. Напротив, в США и Канаде для этих проводов используется черный цвет латуни.

Многожильные провода — это тип электропроводки, который часто используется в домах. Эта конструкция состоит из ряда одножильных проводов малого сечения, намотанных вокруг центрального провода. Многожильный провод может увеличить количество электроэнергии, передаваемой по проводу. Он также широко используется, потому что он гибкий и легко поддается форме, что идеально подходит для прокладки электропроводки за стенами домов.

Электромонтажные системы, расположенные снаружи, должны выдерживать погодные условия. Обычные изоляторы для наружных проводов включают термопласты. Изоляция систем этого типа также должна быть устойчивой к ультрафиолетовым лучам.

Волоконно-оптические и беспроводные системы или системы Wi-Fi могут изменить будущее электропроводки в жилых домах.Например, традиционный материал медной проволоки можно заменить волоконно-оптическими системами, в которых для передачи электрического тока используются световые импульсы. Система Wi-Fi использует радиоволны, которые переносятся по воздуху и принимаются центральным приемным разъемом. Это приложение уже используется на некоторых домашних компьютерах, чтобы разрешить использование Интернета и заменить модемы и многие соединительные провода.

Различные типы зажимов проводов при создании жгута проводов

Типы зажимов проводов при создании жгута проводов

В предыдущем сообщении блога мы беззаботно заявили о себе как о экспертах в области подбора проводов с клеммами. Тем более, что мы занимаемся сборкой жгутов проводов более 30 лет. Мы повеселились с этим сообщением в блоге и подумали, что было бы полезно глубже изучить различные типы проводных клемм.

Терминалы определяются как «устройство, предназначенное для заделки проводника, который должен быть прикреплен к стойке, шпильке, шасси, другому язычку и т. Д. Для установления электрического соединения». Клеммы для проводов бывают разных форм и размеров в зависимости от размера провода и винта. Несколько типов клемм включают кольцевые, лопаточные, крюковые, быстроразъемные, пулевые, стыковые и с флажками.

Клеммы для проводов бывают изолированными и неизолированными. Выбор оптимального варианта зависит от вашего проекта или использования.Изоляция проводов служит защитным кожухом, выполняющим роль непроводника. Изоляция защищает провод от воды и влаги, а также защищает от сильной жары или холода. Изоляция проводов обычно бывает виниловой, нейлоновой и термоусадочной. Неизолированные клеммы обеспечивают гораздо большую экономическую ценность при низкой стоимости. Также обычно используется, когда дополнительная защита не требуется.

При покупке различных типов клемм для проводов убедитесь, что ваша покупка соответствует отраслевым стандартам и требованиям проекта.

Типы зажимов для проводов

Кольцевые клеммы

Кольцевой зажим — это зажим с круглым концом, который позволяет легко прикрепить винт или шпильку. Кольцевые клеммы, также называемые кольцевыми разъемами, бывают разных размеров. Очень важно, чтобы кольцевой зажим был совместим с калибром провода и размером шпильки. Кольцевые клеммы либо обжимаются, либо припаиваются к проводу. Доступен в изолированном или неизолированном исполнении.

Лопаточные клеммы

Лопатчатые клеммы также называют плоскими разъемами или вилочными клеммами из-за формы клеммы.Лопаточный зажим доступен в различных размерах в зависимости от калибра провода и размера шпильки. Открытый лопаточный наконечник удобен в использовании, что позволяет легко прикреплять или снимать винт. Специально для проектов жгутов проводов, в которых мало места для установки. Доступен в изолированном или неизолированном исполнении.

Крюк-клеммы

Подобно Spade Terminal, Hook Terminals удобно использовать с открытым концом (представьте крошечную версию Captain Hook).Крюковые клеммы изготавливаются изолированными или неизолированными и предлагают простое, но надежное соединение для различных проектов.

Клеммы быстрого отключения

Быстроразъемная клемма обеспечивает удобное и надежное использование, предлагая простое подключение и отключение двух проводов. Обычно встречается в автомобильных, промышленных и потребительских товарах. Быстроразъемные клеммы изготавливаются изолированными или неизолированными и обеспечивают стабильное и надежное соединение.

Пулевые терминалы

Также называемые Bullet Connectors, Bullet Terminals обеспечивают простое, надежное и безопасное соединение. Также просто отключить. Пулевые клеммы соединяются с разъемами «папа» и «мама» с открытым концом, создавая высококачественное соединение. Соединение с пулевыми выводами помогает предотвратить попадание коррозии и других потенциально вредных материалов в жгут проводов.

Стыковые клеммы

Стыковая клемма служит для подключения или заделки одного или нескольких проводов.Стыковые клеммы помогают предотвратить истирание и порезы. Эта дополнительная защита защищает от влаги, коррозии и других негативных элементов. Стыковые клеммы служат простым решением для удлинения проводов за счет возможности сопряжения и соединения проводов. Просто установите каждый провод на открытый конец разъема, затем обожмите оба конца клеммы, чтобы закрепить соединение.

Помеченные терминалы

Флаговые клеммы, также называемые флажковыми разъемами, обеспечивают удобное и безопасное соединение.Флажковые клеммы хорошо работают в ограниченном пространстве, а также когда быстроразъемное соединение слишком велико. Обеспечивает быстрое и простое подключение и отключение. Также доступны изолированные и неизолированные.

Спасибо, что нашли время прочитать в нашем блоге информацию о различных типах проводных клемм. Чтобы продолжить чтение о процессе производства жгутов проводов, щелкните эти ссылки: Обжимные провода и обжимные инструменты.

Чтобы узнать больше о процессе сборки жгута проводов, продолжайте читать нашу еженедельную серию блогов «Среда по жгуту проводов».

Кроме того, щелкните следующие ссылки, чтобы узнать больше о печатных платах, паяльных платах и ​​советах по безопасности при пайке.

Наконец, пообщаемся! Пожалуйста, подключитесь к Facebook, Twitter, Google+, LinkedIn и Pinterest для получения дополнительной электронной информации.

Лучшая проволока для электрических заборов | Типы проволоки для забора

Проволока ограждения, поддерживаемая натяжением, натягивается между усиленными столбами, расположенными на концах, углах и в интервалах между длинными отрезками, образуя ограждение или ограждение.Вы будете использовать столбы меньшего размера между ними, чтобы провода забора были расположены вертикально и на расстоянии друг от друга.

Существует несколько типов проволоки для забора, которые вы можете использовать, в зависимости от цели ограждения и контролируемого животного. Для постоянного ограждения периметра в качестве проволоки для забора можно использовать стальную или алюминиевую проволоку.

При желании можно электрифицировать заборную проволоку с помощью зарядного устройства. Проволока ограждения проводит электрический заряд от зарядного устройства забора по всей длине забора.

Доступно множество типов проводов.Ваш выбор, а также количество проводов и расстояние между ними будут зависеть от типа забора, типа животного, в котором вы находитесь, и от того, как долго забор будет оставаться на месте.

ПРИМЕЧАНИЕ. При покупке провода для системы электрического ограждения помните, что чем ниже номер калибра, тем толще провод. В большинстве электрических ограждений используется проволока калибра 14 или 17 в зависимости от длины забора и того, какое животное содержится или отталкивается.

Руководство по покупке проволоки для электрического забора

Типы проволоки для забора

Проволока тканая

Плетеная проволока идентифицируется по проволочным «узлам», намотанным вокруг каждой пересекающейся проволоки, что придает ее «плетеный» вид.Плетеную проволоку дороже купить и установить, чем обычную проволоку, но она безопаснее и дешевле, чем древесина, трубы или другие материалы для ограждений. В сочетании с одной или несколькими нитями колючей проволоки и / или электрического провода наверху и, возможно, другой внизу, тканая проволока является эффективным средством сдерживания свиней, овец или коз.

Характеристики и преимущества

Безопасно содержит многие виды домашнего скота

Дешевле деревянных, трубные ограждения

Идеальное применение

Постоянное ограждение

Ограждение по периметру

ПРИМЕЧАНИЕ: тканая проволока с большими отверстиями (a.k.a. овечий забор) может быть потенциально опасным для диких животных и лошадей. В этом случае следует использовать разновидность плетеной проволоки, называемую «полевая ограда», с меньшими и более узкими отверстиями внизу и более широкими отверстиями вверху.

Стальная проволока

Оцинкованная стальная проволока прослужит весь срок службы забора и является наиболее часто используемой проволокой.

Характеристики и преимущества

Проволока стальная базовая, экономичная

Переносит заряд на большие расстояния с расширениями

Можно использовать с любым типом зарядного устройства

Идеальное применение

Ограждение полупостоянное

Постоянное ограждение

Ограждение по периметру

Примечание. Стальной провод можно использовать с любым типом зарядного устройства, и при правильном подключении к подобным удлинителям этот провод может переносить заряд на очень большие расстояния.

Магазин Стальные ограждения Zareba® »

Алюминиевая проволока

Алюминиевый провод лучше всего подходит для переноса заряда. Алюминий проводит электричество в четыре раза лучше, чем стальная проволока. Хотя это будет стоить дороже, алюминиевая проволока не ржавеет, как неоцинкованная стальная проволока.

Характеристики и преимущества

Длительный

Постоянное ограждение

Пожизненная гарантия, не ржавеет

Высокопрочный

Высокопрочная проволока для электрических ограждений — отличный выбор не только для безопасного содержания большинства видов домашнего скота, включая экзотические, но и для защиты от хищников.

Высокопрочная проволока для ограждения может использоваться в качестве простого барьера или электрифицироваться для большей эффективности. Системы ограждений из высокопрочной проволоки для ограждений доступны по цене и долговечны, более 40 лет. Еще одно преимущество ограждений из высокопрочной проволоки — низкие эксплуатационные расходы. Высокопрочная проволока — это чаще всего оцинкованная сталь калибра 12 или 12,5, и на упаковке будет указано, что она предназначена для высокопрочных систем.

Характеристики и преимущества

Доступное и низкое обслуживание

Безопасное содержание большинства видов домашнего скота

Эффективно защищает от хищников

Идеальное применение

Простой шлагбаум или электрифицированный для большей эффективности

Постоянное ограждение

Ограждение по периметру

Магазин Высокопрочные ограждения Zareba® »

Колючая проволока

Колючая проволока — это стальное ограждение с острыми краями или остриями, расположенными с интервалами вдоль проволоки.Он обычно используется для строительства недорогих заборов и был первой проволочной технологией, способной удерживать домашний скот.

Колючая проволока бывает разных стилей. Типичные варианты прядей включают от двух до пяти прядей. Ограждения из колючей проволоки легко построить и быстро установить даже начинающими фехтовальщиками, для чего требуются только столбы ограждения, проволока и приспособление, такое как скобы, для прикрепления проволоки к столбу.

Характеристики и преимущества

Недорого, просто

Быстрый и простой монтаж

Идеальное применение

Ограждение безопасности

Ограждение по периметру

ПРИМЕЧАНИЕ. При обращении с ограждением из колючей проволоки следует принимать меры по защите от травм (из-за зазубрин).Обязательно используйте защитную одежду, перчатки и обувь, чтобы предотвратить телесные повреждения. Кроме того, колючая проволока не рекомендуется для ограждения домашнего скота . Колючая проволока опасна и может повредить животным, которые с ней соприкасаются.

Полиэтиленовые материалы для ограждений

Полиэтиленовые ограждения обычно используются для временных ограждений и включают в себя многопроволочную, многопроволочную (или тесьму) и полиэтиленовую ленту. Полимерные ограждения, состоящие из комбинации металлических и пластиковых нитей, состоят из небольших проволочных жил, которые служат проводниками.Эта конструкция, сотканная вместе с полиэтиленом, позволяет производить ленту, проволоку и веревку. В полипропиленовую ленту будет вплетено больше проводников, чем в многопроволочную или многопроволочную из-за большей площади поверхности.

При выборе материала поли-ограждения, который лучше всего подходит для ваших нужд, обязательно учитывайте тип металла, из которого изготовлены проводники. Алюминий легко растягивается и со временем может выглядеть неряшливо. Проволока из нержавеющей стали является гораздо лучшим вариантом проводника, она позволяет проволоке оставаться в натянутом состоянии и иметь долгий срок службы.Медь занимает третье место среди электрических проводников после серебра и золота и в 70 раз более проводящая, чем нержавеющая сталь.

Общие характеристики, отличающие полиэтиленовые ограждения от проволоки, включают:

• Высокая видимость
• Вес уменьшен за счет более тонкой проволоки
• Уменьшение заряда по сравнению с традиционным проводом из-за более высоких значений сопротивления.
  Примечание. Сопротивление выражается в Омах. Чем выше номинальное сопротивление (Ом), тем меньше электрического заряда несет провод и тем меньше общее расстояние, на которое он пройдет.Предпочтительны низкие значения сопротивления.
• Добавление большего количества проводов и медных проводов вместе с установкой зарядного устройства высокой мощности может улучшить проводимость.

Магазин Поли-ограждение Zareba® »

Виды полиэтиленовых ограждений

Лента полипропиленовая

Polytape обеспечивает большую видимость, чем многопроволока или многопроволока, и часто используется для ограждения лошадей. Усиленные кромки рип-стопа также помогают защитить ленту от износа. Конструкция с открытым переплетением пропускает ветер, снижая износ и увеличивая срок службы линии ограждения.

Сращивание полиэтиленовой ленты легко с помощью специально разработанных пряжек для сращивания. Используйте натяжитель из полиэтиленовой ленты, чтобы поддерживать натяжение ленты по мере необходимости. Для достижения наилучших результатов подайте питание на линии ограждения из полиэтиленовой ленты с помощью зарядного устройства для ограждения с низким сопротивлением. Polytape не следует использовать с зарядным устройством непрерывного действия.

Характеристики и преимущества

Хорошо заметен для животных

Легкий

Ветер проходит, низкий износ

Удобство установки и ремонта

Не ржавеет

Идеальное применение

Отлично подходит для лошадей

Ограждение временное

Вахтовый выпас

Комплекты заграждений для лошадей

Магазин ограждений из ленты Zareba® »

Полипроволока / Полироп

Polywire — хороший выбор для ограждения, поскольку он более заметен, чем традиционная металлическая проволока, легкий и легко устанавливается.Полипроволока легко затягивается, сращивается, ремонтируется и перематывается. Используйте натяжитель для проволоки из полимера, чтобы поддерживать натяжение проволоки по мере необходимости.

Polywire можно повторно использовать снова и снова, что делает его удобным проводом для временного выпаса скота, выпаса скота или ротации, а также контроля домашних животных. Polywire не следует использовать с зарядными устройствами непрерывного действия.

Магазин Забор из многопроволочной проволоки Zareba® »

Polyrope (или тесьма) — еще один отличный выбор для вашей линии забора с хорошей видимостью. Он прочнее, чем многопроволочный, с нитью из нержавеющей стали, вплетенной в веревку.Стальные пряди обеспечивают постоянную подачу максимальной электрической энергии через ограждение. Для поддержания хорошего соединения используйте сварочный аппарат. Большинство полипов имеют диаметр около 1/4 дюйма.

Характеристики и преимущества

Более заметный, чем традиционный провод

Легкий, удобный в использовании

Легче устанавливать, ремонтировать и сращивать, чем металлический провод

Не ржавеет, устойчив к разрыву и растяжению

Идеальное применение

Конная ограда

Временный и вахтовый выпас

Контролируемый выпас

Примечание.
