ГОСТ 8509-93

ГОСТ 8509-93

Группа В22

Сортамент


МКС 77.

140.70
ОКП 09 3100, 09 3200, 09 3300

Дата введения 1997-01-01

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов

ВНЕСЕН Госстандартом Украины

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 3 от 17 февраля 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Армения	Армгосстандарт
Республика Беларусь	Белстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Туркменглавгосинспекция
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20 февраля 1996 г. N 85 межгосударственный стандарт ГОСТ 8509-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ГОСТ 8509-86

5 ПЕРЕИЗДАНИЕ. Август 2012 г.

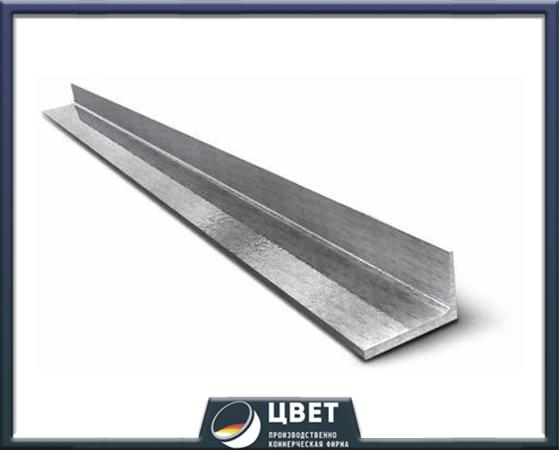

1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

Рисунок 1 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков

2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт — приложениям А и Б.

Рисунок 1

Таблица 1

Номер уголка					, см	Справочные значения величин для осей										Масса 1 м, кг
	мм													, см	, см
						, см	, см	, см	max, см	max, см	min, см	, см	min, см
2	20	3	3,5	1,2	1,13	0,40	0,28	0,59	0,63	0,75	0,17	0,20	0,39	0,23	0,60	0,89
		4	3,5	1,2	1,46	0,50	0,37	0,58	0,78	0,73	0,22	0,24	0,38	0,28	0,64	1,15
2,5	25	3	3,5	1,2	1,43	0,81	0,46	0,75	1,29	0,95	0,34	0,33	0,49	0,47	0,73	1,12
		4	3,5	1,2	1,86	1,03	0,59	0,74	1,62	0,93	0,44	0,41	0,48	0,59	0,76	1,46
2,8	28	3	4,0	1,3	1,62	1,16	0,58	0,85	1,84	1,07	0,48	0,42	0,55	0,68	0,80	1,27
3	30	3	4,0	1,3	1,74	1,45	0,67	0,91	2,30	1,15	0,60	0,53	0,59	0,85	0,85	1,36
		4	4,0	1,3	2,27	1,84	0,87	0,90	2,92	1,13	0,77	0,61	0,58	1,08	0,89	1,78
3,2	32	3	4,5	1,5	1,86	1,77	0,77	0,97	2,80	1,23	0,74	0,59	0,63	1,03	0,89	1,46
		4	4,5	1,5	2,43	2,26	1,00	0,96	3,58	1,21	0,94	0,71	0,62	1,32	0,94	1,91
3,5	35	3	4,5	1,5	2,04	2,35	0,93	1,07	3,72	1,35	0,97	0,71	0,69	1,37	0,97	1,60
		4	4,5	1,5	2,67	3,01	1,21	1,06	4,76	1,33	1,25	0,88	0,68	1,75	1,01	2,10
		5	4,5	1,5	3,28	3,61	1,47	1,05	5,71	1,32	1,52	1,02	0,68	2,10	1,05	2,58
4	40	3	5,0	1,7	2,35	3,55	1,22	1,23	5,63	1,55	1,47	0,95	0,79	2,08	1,09	1,85
		4	5,0	1,7	3,08	4,58	1,60	1,22	7,26	1,53	1,90	1,19	0,78	2,68	1,13	2,42
		5	5,0	1,7	3,79	5,53	1,95	1,21	8,75	1,52	2,30	1,39	0,78	3,22	1,17	2,98
4,5	45	3	5,0	1,7	2,65	5,13	1,56	1,39	8,13	1,75	2,12	1,24	0,89	3,00	1,21	2,08
		4	5,0	1,7	3,48	6,63	2,04	1,38	10,52	1,74	2,74	1,54	0,89	3,89	1,26	2,73
		5	5,0	1,7	4,29	8,03	2,51	1,37	12,74	1,72	3,33	1,81	0,88	4,71	1,30	3,37
5	50	3	5,5	1,8	2,96	7,11	1,94	1,55	11,27	1,95	2,95	1,57	1,00	4,16	1,33	2,32
		4	5,5	1,8	3,89	9,21	2,54	1,54	14,63	1,94	3,80	1,95	0,99	5,42	1,38	3,05
		5	5,5	1,8	4,80	11,20	3,13	1,53	17,77	1,92	4,63	2,30	0,98	6,57	1,42	3,77
		6	5,5	1,8	5,69	13,07	3,69	1,52	20,72	1,91	5,43	2,63	0,98	7,65	1,46	4,47
5,6	56	4	6,0	2,0	4,38	13,10	3,21	1,73	20,79	2,18	5,41	2,52	1,11	7,69	1,52	3,44
		5	6,0	2,0	5,41	15,97	3,96	1,72	25,36	2,16	6,59	2,97	1,10	9,41	1,57	4,25
6,3	63	4	7,0	2,3	4,96	18,86	4,09	1,95	29,90	2,45	7,81	3,26	1,25	11,00	1,69	3,90
		5	7,0	2,3	6,13	23,10	5,05	1,94	36,80	2,44	9,52	3,87	1,25	13,70	1,74	4,81
		6	7,0	2,3	7,28	27,06	5,98	1,93	42,91	2,43	11,18	4,44	1,24	15,90	1,78	5,72
7	70	4,5	8,0	2,7	6,20	29,04	5,67	2,16	46,03	2,72	12,04	4,53	1,39	17,00	1,88	4,87
		5	8,0	2,7	6,86	31,94	6,27	2,16	50,67	2,72	13,22	4,92	1,39	18,70	1,90	5,38
		6	8,0	2,7	8,15	37,58	7,43	2,15	59,64	2,71	15,52	5,66	1,38	22,10	1,94	6,39
		7	8,0	2,7	9,42	42,98	8,57	2,14	68,19	2,69	17,77	6,31	1,37	25,20	1,99	7,39
		8	8,0	2,7	10,67	48,16	9,68	2,12	76,35	2,68	19,97	6,99	1,37	28,20	2,02	8,37
7,5	75	5	9,0	3,0	7,39	39,53	7,21	2,31	62,65	2,91	16,41	5,74	1,49	23,10	2,02	5,80
		6	9,0	3,0	8,78	46,57	8,57	2,30	73,87	2,90	19,28	6,62	1,48	27,30	2,06	6,89
		7	9,0	3,0	10,15	53,34	9,89	2,29	84,61	2,89	22,07	7,43	1,47	31,20	2,10	7,96
		8	9,0	3,0	11,50	59,84	11,18	2,28	94,89	2,87	24,80	8,16	1,47	35,00	2,15	9,02
		9	9,0	3,0	12,83	66,10	12,43	2,27	104,72	2,86	27,48	8,91	1,46	38,60	2,18	10,07
8	80	5,5	9,0	3,0	8,63	52,68	9,03	2,47	83,56	3,11	21,80	7,10	1,59	30,90	2,17	6,78
		6	9,0	3,0	9,38	56,97	9,80	2,47	90,40	3,11	23,54	7,60	1,58	33,40	2,19	7,36
		7	9,0	3,0	10,85	65,31	11,32	2,45	103,60	3,09	26,97	8,55	1,58	38,30	2,23	8,51
		8	9,0	3,0	12,30	73,36	12,80	2,44	116,39	3,08	30,32	9,44	1,57	43,00	2,27	9,65
9	90	6	10,0	3,3	10,61	82,10	12,49	2,78	130,00	3,50	33,97	9,88	1,79	48,10	2,43	8,33
		7	10,0	3,3	12,28

ГОСТ 8510-86

ГОСТ 8510-86

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ НЕРАВНОПОЛОЧНЫЕ

Сортамент

Hot-rolled steel unequal-leg angles. Dimensions

МКС 77.140.70
ОКП 09 3100; 09 3200; 09 3300

Дата введения 1987-07-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР и Госстроем СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.10.86 N 3082

3. ВЗАМЕН ГОСТ 8510-72

4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

5. ИЗДАНИЕ (октябрь 2012 г.) с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 4-91)

1. Настоящий стандарт распространяется на стальные горячекатаные неравнополочные уголки.

Стандарт полностью соответствует СТ СЭВ 255-76.

2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Номер уголка	мм					Пло- щадь попе- реч- ного сече- ния, см	Справочные величины для осей									, см	, см	, см	Угол нак- лона оси,	Масса 1 м уголка, кг
							, см	, см	, см	, см	, см	, см	, см	, см	, см
2,5/1,6	25	16	3	3,5	1,2	1,16	0,70	0,43	0,78	0,22	0,19	0,44	0,13	0,16	0,34	0,42	0,86	0,22	0,392	0,91
3/2*	30	20	3			1,43	1,27	0,62	0,94	0,45	0,30	0,56	0,26	0,25	0,43	0,51	1,0	0,43	0,427	1,12
			4			1,86	1,61	0,82	0,93	0,56	0,39	0,55	0,34	0,32	0,43	0,54	1,04	0,54	0,421	1,46
3,2/2	32	20	3			1,49	1,52	0,72	1,01	0,46	0,30	0,55	0,28	0,25	0,43	0,49	1,08	0,47	0,382	1,17
			4			1,94	1,93	0,93	1,00	0,57	0,39	0,54	0,35	0,33	0,43	0,53	1,12	0,59	0,374	1,52
4/2,5	40	25	3	4,0	1,3	1,89	3,06	1,14	1,27	0,93	0,49	0,70	0,56	0,41	0,54	0,59	1,32	0,96	0,385	1,48
			4			2,47	3,93	1,49	1,26	1,18	0,63	0,69	0,71	0,52	0,54	0,63	1,37	1,22	0,281	1,94
			5			3,03	4,73	1,82	1,25	1,41	0,77	0,68	0,86	0,64	0,53	0,66	1,41	1,44	0,374	2,37
4/3*	40	30	4			2,67	4,18	1,54	1,25	2,01	0,91	0,87	1,09	0,75	0,64	0,78	1,28	1,68	0,544	2,26
			5			3,28	5,04	1,88	1,24	2,41	1,11	0,86	1,33	0,91	0,64	0,82	1,32	2,00	0,539	2,46
4,5/2,8	45	28	3	5,0	1,7	2,14	4,41	1,45	1,48	1,32	0,61	0,79	0,72	0,52	0,61	0,64	1,47	1,38	0,382	1,68
			4			2,80	5,68	1,90	1,42	1,69	0,80	0,78	1,02	0,67	0,60	0,68	1,51	1,77	0,379	2,20
5/3,2	50	32	3	5,5	1,8	2,42	6,18	1,82	1,60	1,99	0,81	0,91	1,18	0,68	0,70	0,72	1,60	2,01	0,403	1,9
			4			3,17	7,98	2,38	1,59	2,56	1,05	0,90	1,52	0,88	0,69	0,76	1,65	2,59	0,401	2,4
5,6/3,6	56	36	4	6,0	2,0	3,58	11,37	3,01	1,78	3,70	1,34	1,02	2,19	1,13	0,78	0,84	1,82	3,74	0,406	2,81
			5			4,41	13,82	3,70	1,77	4,48	1,65	1,01	2,65	1,37	0,78	0,88	1,87	4,50	0,404	3,46
6,3/4,0	63	40	4	7,0	2,3	4,04	16,33	3,83	2,01	5,16	1,67	1,13	3,07	1,41	0,87	0,91	2,03	5,25	0,397	3,17
			5

Узнай размеры металлического уголка. Наглядные таблицы. Условные обозначения

В какой бы сфере деятельности не происходило творчество домашнего умельца: будь-то обустройство квартирных кладовок или балконов, гаражные или садовые конструкции, а также нестандартные творческие разработки – везде не обойтись без элементов углового проката — уголка.

Любому мастеру будет полезно иметь под рукой таблицы — подсказки приведенные в данной статье.

Разновидности и условные обозначения стальных уголков

Любой, кто не занимается копаниями в чертежах и нормативах, при беглом взгляде на эти рисунки, заметит там обилие понятных и непонятных обозначений. При этом стоит отметить, что для народного творчества половина из них вряд ли пригодится.

А вот «нужные» нам следует обязательно разобрать. Итак, смотрим рисунок 1:

• b – ширина полки;
• t – толщина полки;
• r – внешний радиус;
• R – внутренний радиус.

и неравнополочный по ГОСТ 8510-93 (рисунок 2).

Аналогично разбираем рисунок 2. Там мы видим уже знакомые обозначения, только с незначительным добавлением размера большей полки.

• B – ширина большей полки;
• b – ширина меньшей полки;
• t – толщина полки;
• r – внешний радиус;
• R – внутренний радиус.

Вот, пожалуй, и все, что важно знать для простого творчества. Остальные обозначения нужны для инженерных расчетов, они будут приведены ниже в таблицах и те, кто владеет секретами сопромата, разберутся сами со всякими там осями, моментами и сопротивлениями. А вот как на практике реализуется гостовская маркировка, можно увидеть на конкретном примере из предлагаемой нами продукции. Рассмотрим всеми любимый 50-й уголок.

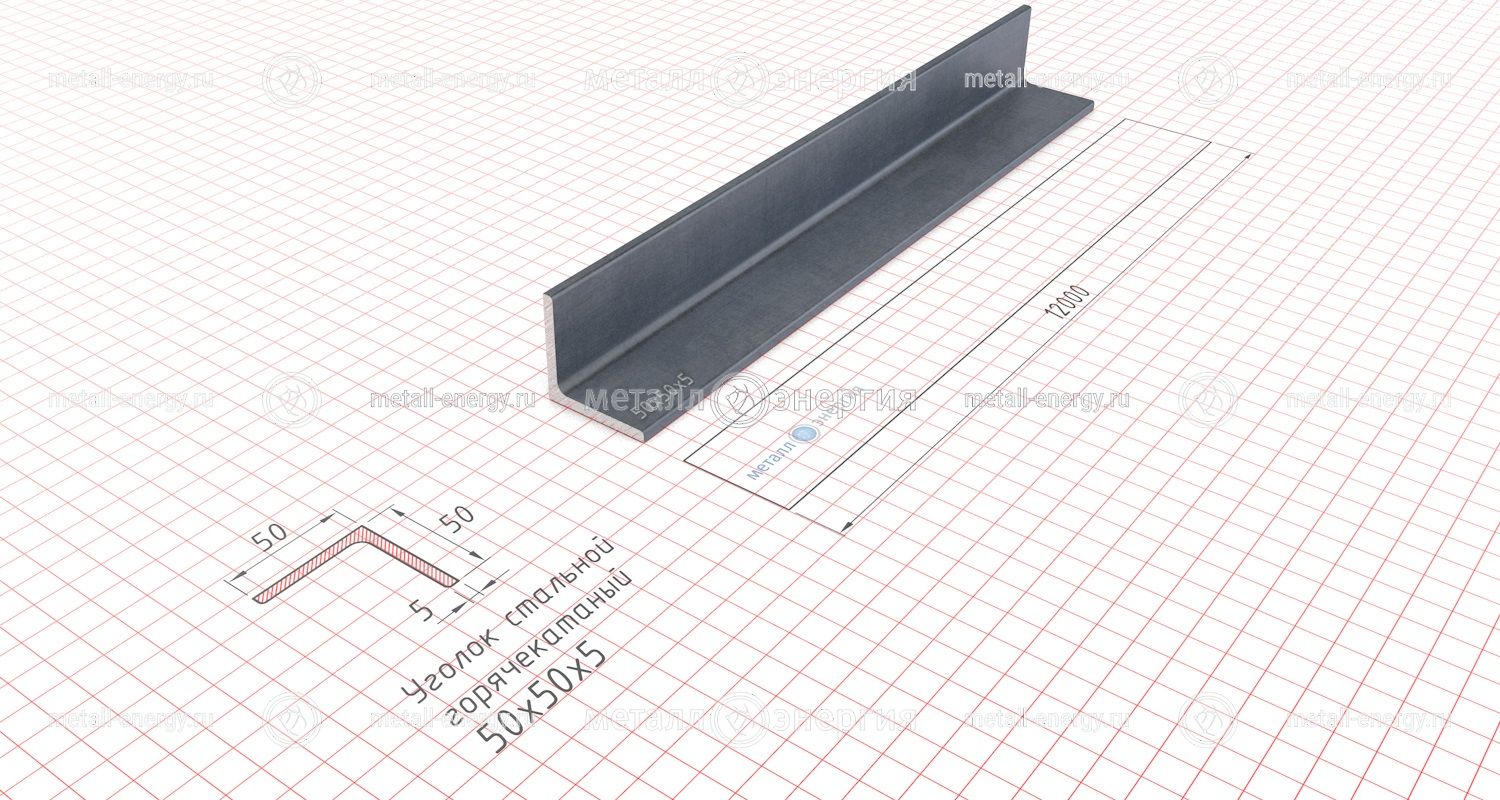

50х50х4 09Г2С. Уголок имеет две равные полки (равнополочный) по 50 мм (размер b), толщину стенки t=4 мм, изготовлен из низколегированной конструкционной стали 09Г2С по ГОСТ 8509-93.

Далее мы можем свериться с таблицей 1 (см. ниже) и узнать еще одну практическую величину – массу одного метра изделия. Для нашего примера она составит 3.05 кг. Соотв. для уголка 50х50х5 теоретический вес равен 3,77кг

От слов к практике. Таблицы размеров. Вес 1 метра

Таблица 1. Равнополочный горячекатаный уголок ГОСТ 8509-93.

Номер уголка	мм				Площадь поперечного сечения см2	Справочные величины для осей											Macca 1м уголка, кг
	b	t	R	r		x — x			x0-x0		У0-У0			Jxy,   см4	Y0, см
						Jx, см4	Ix, см3	ix,  см	Jy0min,   см4	ix0max, см	Jy0min, см	Wy0, см3	iy0min, см
2	20	3 4	3,5	1,2	1,13 1,46	0,40 0,50	0,28 0,37	0,59 0,58	0,6З 0,78	0,75 0,73	0,17 0,22	0,20 0,24	0,39 0,38	0,23 0,28	0,60 0,64		0,89 1,15
2,5	25	3   4   5*			1,43 1,86 2,27	0,81 1,03 1,22	0,46 0,59 0,71	0,75 0,71 0,73	1,29 1,62 1,91	0,95 0,93 0,92	0,34 0,44 0,53	0,33 0,41 0,47	0,49 0,48 0,48	0,47 0,59 0,69	0,73 0,76 0,80		1,27 1,46 1,78
2,8	28	3	4,0	1,3	1,62	1,16	0,58	0,85	1,84	1,07	0,48	0,42	0,55	0,68	0,80		1,27
3	30	3   4   5*	4,0	1,3	1,74 2,27 2,78	1,45 1,84 2,20	0,67 0,87 1,06	0,91 0,80 0,89	2,30 2,92 3,47	1,15 1,1З 1,12	0,60 0,77 0,94	0,53 0,61 0,71	0,59 0,58 0,58	0,85 1,08 1,27	0,85 0,89 0,93		1,36 1,78 2,18
3,2	32	3	4,5	1,5	1,36 2,43	1,77 2,26	0,77 1,0	0,97 0,96	2,80 3,58	1,23 1,21	0,74 0,94	0,59 0,71	0,63 0,62	1,03 1,32	0,89 0,94		1,46 1,91
		4
3,5	35	3			2,04 2,17 3,28	2,35 3,01 3,61	0,93 1,21 1,47	1,07 1,06 1,05	3,72 4,76 5,71	1,35 1,33 1,32	0,97 1,25 1. 52	0,71 0,88 1,02	0,69 0,68 0,68	1,37 1,75 2,10	0,97 1,01 1,05		1.60 2,10 2,58
		4
		5
4	40	3 4 5  б*	5,0	1,7	2,35 3,08 3,79 4,48	3,55 4,58 5.53 6,41	1,22 1,60 1,95 2,30	1.23 1,22 1,21 1,20	5,63 7,26 8,75 10,13	1,55 1,53 1,52 1.50	1,47 1,90 2,30 2,70	0,95 1,19 1,39 1,58	0,79 0,78 0,78 0,78	2,08 2,68 3,22 3,72	1,09 1,13 1,17 1,21		1,85 2,42 2,98 3,52
4,5	45	3 4 5  6*			2,65 3,48 4,29 5,08	5,13 6,63 8,03 9,35	1,56 2,04 2,51 2,95	1,39 1,38 1,37 1,36	8,13 10,52 12,74 14,80	1,75 1,74 1,72 1,71	2,12 2,74 3,33  3,90	1,24 1,54 1,81 2. 06	0,89 0,89 0,88 0,88	3,00 3,89 4,71 5,45	1,21 1,26 1,30 1,34		2,08 2,73 3,37 3,99
5	50	3  4  5  6   7*  8*	5,5	1,8	2,96 3,89 4,80 5,69 6,56 7,41	7,11 9,21 11,20 13,07 14.84 16,51	1,94 2,54 3,13 3,69 4,23 4,76	1,55 1,54 1,53 1,52 1,50 1,49	11,27 14,63 17,77 20,72 23.47 26,03	1,95 1,94 1,92 1,91 1,89 1,87	2,95 3,80 4,63 5,43 6,21 6,98	1,57 1,95 2,30 2,63 2,93 3,22	1,00 0,99 0,98 0,98 0.97 0,97	4,16 5,42 6,57 7,65 8,63 9,52	1,33 1,38 1,42 1,46 1,50 1,53		2,32 3,05 3,77 4,47 5,15 5,82
5,6	56	4 5	6,0	2,0	4,38 5,41	13,10 15,97	3,21 3,96	1,73 1,72	20. 79 25,36	2,18 2,16	5,41 6,59	2,52 2,97	1,11 1,10	7,69 9,41	1,52 3,57		3,44 4,25
6*	60	4	7,0	2,3	4,72	16,21	3,70	1,85	25,69	2,33	6,72	2,93	1,19	9,4S	1,62		3,71
		5			5,83	19,79	4,56	1,84	31,40	2,32	8,18	3,49	1,18	11,61	1,66		4,58
		6			6,92	23,21	5,40	1,83	36,81	2,31	9,60	3,99	1,18	13,60	1,70		5,43
		8			9,04	29,55	7,00	1,81	46,77	2,27	12,34	4,90	1,17	17,22	1,78		7,10
		10			11,08	35,32	8,52	1,79	55,64	2,24	15,00	5,70	1,16	20,32	1,85		8,70
6,3	63	4			4,96	18,86	4,09	1,95	29,90	2,45	7,81	3,26	1,25	11,00	1,69		3,90
		5			6,13	23,10	5,05	1,94	36,8O	2,44	9,52	3,87	1,25	13,70	1,74		4,81
		6			7,28	27,06	5,98	1,93	42,91	2,43	11,18	4,44	1,24	15,90	1,78		5,72
7	70	4,5	8,0	2,7	6,20	29,04	5,67	2,16	46,03	2,72	12,04	4,53	1,39	17,00	1,8S		4,87
		5			6,86	31,94	6,27	2,16	50,67	2,72	13,22	4,92	1,39	18,70	1,90		5,38
		6			8,15	37,58	7,43	2,15	59,64	2,71	15,52	5,66	1,38	22,10	1,94		6,39
		7			9,42	42. 98	8,57	2.14	68,19	2,69	17,77	6,31	1,37	25,20	1,99		7,39
		8			10,67	48,16	9,68	2,12	76,35	2,68	19,97	6,99	1,37	28,20	2,02		8,37
		10*			13,11	57,90	11,82	2,10	91,52	2,64	24,27	8,17	1,36	33,60	2,10		10,29
7,5	75	5	9,0	3,0	7,39	39,53	7,21	2,31	62,65	2,91	16,41	5,74	1,49	23,10	2,02		5,80
		6			8,78	46,57	8,57	2,30	73,87	2,90	19,28	6,62	1,48	27,30	2,06		6,89
		7			10,15	53,34	9,89	2,29	84,61	2,89	22,07	7,43	1,47	31,20	2,10		7,96
		S			11,50	59,84	11,18	2,28	94,89	2,87	24,80	8,16	1,47	35,00	2,15		9,02
		9			12,83	66,10	12,43	2,27	104,72	2,86	27,48	8,91	1,46	38,60	2,18		10,07
8	80	5,5	9,0	3,0	8,63	52,68	9,03	2,47	83,56	3,11	21,80	7,10	1,59	30,90	2,17		6,78
		6			9,38	56,97	9,ао	2,47	. 90,40	3,11	23,54	7,60	1,58	33,40	2,19		7,36
		7			10,85	65,31	11,32	2,45	103,60	3,09	26,97	8,55	1,58	38,30	2,23		8,51
		&			12,30	73,36	12,80	2,44	116,39	3,08	30,32	9,44	1,57	43,00	2,27		9,65
		10*			15,14	83,58	15,67	2,42	140,31	3,04	36,85	11,09	1,56	56,70	2,35		11,88
		12*			17,90	102,74	18,42	2,40	162,27	3,01	43,21	12,62	1,55	59,50	2,42		14,05
9	90	6	10,0	3,3	10,61	82,10	12,49	2,78	130,00	3,50	33,97	9,88	1,79	48,10	2,43		8,33
		7			12,28	94,30	14,45	2,77	149,67	3,49	38,94	11,15	1,78	55,40	2,47		9,64
		8			13,93	106,11	16,36	2,76	168,42	3,48	43,80	12,34	1,77	62,30	2,51		10,93
		9			15,60	118,00	18,29	2,75	186,00	3,46	48,60	13,48	1,77	68,00	2,55		12,20
		10*			17,17	128,66	20,07	2,74	203,93	3,45	53,27	14,54	1,76	75,30	2,59		13,48
		12*			20,33	149,67	23,85	2,71	235,88	3,41	62,40	16,53	1,75	86,20	2,67		15,96
10	100	6	12,0	4,0	12,82	122,10	16,69	3,09	193,46	3,89	50,73	13,38	1,99	71,40	2,68		10,06
		7			13,75	130,59	17,90	3,08	207,01	3,88	54,16	14,13	1,98	76,40	2,71		10,79
		8			15,60	147,19	20,30	3,07	233,46	3,87	60,92	15,66	1,98	86,30	2,75		12,25
		10			19,24	178,95	24,97	3,05	283,83	3,84	74,08	18,51	1,96	110,00	2,83		15,10
		12			22,80	208,90,	29,47	3,03	330,95	3,81	86,84	21,10	1,95	122,00	2,91		17,90
		14			26,28	237,15	33,83	3,00	374,98	3,78	99,32	23,49	1,94	138,00	2,99		20,63
		15*			27. 99	250,68	35,95	2,99	395,87	3,76	105,48	24,62	1,94	145,00	3,03		21,37
		16			29,68	263,82	38,04	2,98	416,04	3,74	111,61	25,79	1,94	152,00	3,06		23,30
11	110	7			15,15	175,61	21,83	3,40	278,54	4,29	72,68	17,36	2,19	106,00,	2,96		11,89
		8			17,20	198Д7	24,77	3,39	314,51	4,28	81,83	19,29	2,18	116,00	3,00		13,50
12	120	8	12,0	4,0	18,80	259,75	29,68	3,72	412,45	4,68	107,04	23,29	2,39	153,00	3,25		14,76
		10			23,24	317,16	36,59	3,69	503,79	4,66	130,54	27,72	2,37	187,00	3,33		18,24
		12			27,60	371,80	43,30	3,67	590,28	4,62	153,33	31,79	2,36	218,00	3;41		21,67
		15			33,99	448,90	52,96	3,63	711,32	4,57	186,48	37,35	2,34	262,00	3,53		26. 68
12,5	125	8	14,0	4,6	19,69	294,36	за, 20	3,87	466,76	4,87	121,98	25,67	2,49	172,00	3,36		15,46
		9			22,0	327,48	36,00	3,86	520,00	4,86	135,58	28,26	2,48	192,00	3,40		17,30
		10			24,33	359,82	39,74	3,85	571,04	4,84	148,59	30,45	2,47	211,00	3,45		19,10
		12			2М9	422,23	47,06	3,82	670,02	4,82	174,43	34,94	2,46	248,00	3,53		22,68
		14			33>37	481,76	54,17	3,80	76190	4,78	199,62	39,10	2,45	232,00	3,61		26,20
		16			37,77	538,56	61,09	3,78	852,84	4,75	224,29	43,10	2,44	315,00	3,68		29,65
14	140	9	14,0	4,6	24,72	405,72	45,55	4,34	739,42	5,47	192,03	35,92	2,79	274,00	3,76		19,41
		10			27,33	512,29	50,32	4,33	813,62	5,46	210,96	39,05	2,78	301,00	3,82		21,45
		12			32,49	602,43	59,66	4,31	956,98	5,43	248,01	44,97	2,76	354,00	3,90		25,50
Уголки, отмеченные звездочкой, изготовляют по требованию потребителя.  ГОСТ 8509-93 предусматривает номера профилей; 16, 18, 20, 22 и 25, а также профили, изготавливаемые по соглашению изготовителей с потребителем.  Площадь поперечного сеченая и справочные величины вычислены по номинальным размерам. Плотность стали 7,85 г/см3.



Таблица 2. Металлический неравнополочный уголок ГОСТ 8510-93.

Размер, мм			Масса 1 м, кг	Метров в тонне
B	b	t
25	16	3,0	0,91	1098,90
32	20	3,0	1,17	854,70
		4,0	1,52	657,89
40	25	3,0	1,48	675,68
		4,0	1,94	515,46
		5,0	2,37	421,94
45	28	3,0	1,68	595,24
		4,0	2,20	454,55
50	32	3,0	1,90	526,32
		4,0	2,40	416,67
56	36	4,0	2,81	355,87
		5,0	3,46	289,02
63	40	4,0	3,17	315,46
		5,0	3,91	255,75
		6,0	4,63	215,98
		8,0	6,03	165,84
75	50	5,0	4,79	208,77
		6,0	5,69	175,75
		8,0	7,43	134,59
90	56	6,0	6,70	149,25
100	63	6,0	7,53	132,80
		7,0	8,70	114,94
		8,0	9,87	101,32
		10,0	12,14	82,37
110	70	6,5	8,98	111,36
		8,0	10,93	91,49
125	80	8,0	12,58	79,49
		10,0	15,47	64,64
		12,0	18,34	54,53
140	90	8,0	14,13	70,77
		10,0	17,46	57,27
160	100	9,0	17,96	55,68
		10,0	19,85	50,38
		12,0	23,58	42,41
		14,0	27,26	36,68
180	110	10,0	22,20	45,05
		12,0	26,40	37,88
200	125	12,0	29,74	33,62
		14,0	34,43	29,04
		16,0	39,07	25,60

Равнополочные и неравнополочные уголки бывают: горячекатными (ГОСТ 8510-86 и ГОСТ 8509-93) и гнутыми (ГОСТ 19771-93 и ГОСТ 19772-93). Первые прочнее и используются в конструкциях рассчитанных на повышенные нагрузки. Гнутые уголки получают из листового проката на профилегибочных агрегатах.

Таблица 3. Уголок равнополочный гнутый ГОСТ 19771-93. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/ мм2

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров 1 т
36	3	4	1,569	637,2
40	2,5	3	1,485	673,3
40	3	4	1,758	568,9
50	3	4	2,229	448,7
50	4	6	2,907	344,0
60	3	4	2,700	370,4
60	4	6	3,535	282,9
70	4	6	4,163	240,2
80	3	4	3,642	274,6
80	4	6	4,791	208,7
80	5	7	5,924	168,8
80	6	9	7,011	142,6
80	7	9	8,113	123,3
100	4	6	6,047	165,4
100	5	7	7,494	133,4
100	6	9	8,895	112,4
100	7	9	10,31	96,99
120	5	7	9,064	110,3
120	6	9	10,78	92,77

Таблица 4. Уголок неравнополочный гнутый ГОСТ 19772-93. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/ мм2

B, мм	b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
32	25	2	3	0.3 365	1195
32	25	2,5	3	1,034	967,3
50	35	3,2	5	1,934	504,1
60	40	3	4	2,229	448,7
70	50	4	6	3,535	232,9
30	63	4	6	4,257	234,9
35	35	4	6	3,535	232,9
90	70	4	6	4,791	208,7
100	65	4	6	4,943	202,1
105	100	3	4	4,702	212,7
115	65	5	7	6,709	149,1
120	100	8	12	12,33	77,63
100	140	6	9	14,55	68,74

 Таблица 5.  Уголок неравнополочный гнутый. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной

B, мм	b, мм	S, ММ	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
40	25	2,5	6	1,165	858,0
70	50	4	10	3,481	237,3
35	67	4	10	4,485	222,9
90	70	4	10	4,737	211,1
110	90	5	10	7,443	134,4
115	65	5	10	6,653	150,2
147	125	8	20	15,93	62,77
152	100	5,5	12	10,37	96,44
155	100	6	14	11,38	87,34

 На металлургических предприятиях уголки, производимые по ГОСТ 8509-93 и ГОСТ 8510-93, получают методом пластической деформации разогретой стальной заготовки (блюма). Прокатный сортамент формируется в строгом соответствии с установленным рядом типоразмеров, с учетом допустимых отклонений и классов точности.

Так коэффициент кривизны для горячекатаной угловой стали устанавливается не более 0,4%, а линейная погрешность длины изделия не более 0, 75%.

При этом выделяют классы точности: «А» –высокая, «Б» — повышенная и «В» – обычная.

Разрабатывая различные конструкций, не только профессионального уровня, но и частного использования, еще важно учитывать марку стали изделия, а также отпускную размерность уголка. Его реализация осуществляется мерными и кратными мерным длинам, то есть от 4 м до 12 м или немерными. Может встречаться обрезь и некондиция, которые можно приобрести по сниженным ценам.

Узнайте больше про угловую сталь

• Помимо низколегированных конструкционных сортов стали, уголок производится из высоколегированного, и даже, нержавеющего сырья, которое, как и оцинкованные изделия используются в пищевой промышленности, в том числе и в агрессивных средах.

• Уголок отлично работает на сжатие-растяжение и изгиб, конечно с учетом осевых моментов, но при этом его нельзя скручивать вокруг продольной оси.

• Несмотря на свою устойчивость к перепадам температур, конструкции из угловой стали могут существенно терять свою несущую способность уже через 5-10 минут воздействия открытого пламени.

  Поэтому в целях повышения огнестойкости их многократно покрывают огнезащитными красками, а обшивка базальтовой ватой может поднять порог противопожарной устойчивости металла до 150 минут.

• Обязательным, после завершения монтажных работ, является и противокоррозионная обработка уголка. Причем, до нанесения каких-либо покрытий, следует удалить ржавчину, шлак и окалину со сварных швов, грязь и жировые пятна.

  Стандартная декоративно-защитная покраска включает в себя три слоя: грунтовочный (усиливает адгезию), барьерный и финишный (выполняется эмалевыми составами).

• Доставку углового металлопроката к месту реализации или непосредственно к потребителю по большей части осуществляют автотранспортом или по железной дороге. Для автомобильных загрузок устанавливается ограничение не более 25 т и 12 м длины, а стандартная загрузка ж/д вагона не должна превышать 70 т уголка.

Вес уголка – калькулятор, таблицы

Как рассчитать вес уголка по его размерам?

Формула для расчета одного погонного метра металлического уголка:

P = ((A + B — t) × t + (1 — π4) × (r_внутр.² — 2 × r_внеш.²)) × ρ

А – ширина большей полки, мм;
B – ширина меньшей полки, мм;
t – толщина полки, мм;
r_внутр. – радиус внутреннего закругления, мм;
r_внеш. – радиус внешнего закругления, мм;
ρ – плотность металла;

Для упрощения расчетов внешним и внутренним радиусами можно пренебречь, тогда формула примет вид:

P = ((A + B — t) × t + (1 — π4)) × ρ

Таблицы размеров и веса стальных уголков

Уголки стальные горячекатаные равнополочные (ГОСТ 8509-93)

Наименование уголка	Сторона 1, a	Сторона 2, b	Толщина полки, t	Вес метра, кг	Метров в тонне
20×3	20	20	3	0. 89	1123.6
20×4	20	20	4	1.15	869.57
25×3	25	25	3	1.12	892.86
25×4	25	25	4	1.46	684.93
25×5	25	25	5	1.78	561.8
28×3	28	28	3	1. 27	787.4
30×3	30	30	3	1.36	735.29
30×4	30	30	4	1.78	561.8
30×5	30	30	5	2.18	458.72
32×3	32	32	3	1.46	684.93
32×4	32	32	4	1. 91	523.56
35×3	35	35	3	1.6	625
35×4	35	35	4	2.1	476.19
35×5	35	35	5	2.58	387.6
40×3	40	40	3	1.85	540.54
40×4	40	40	4	2. 42	413.22
40×5	40	40	5	2.98	335.57
40×6	40	40	6	3.52	284.09
45×3	45	45	3	2.08	480.77
45×4	45	45	4	2.73	366.3
45×5	45	45	5	3. 37	296.74
45×6	45	45	6	3.99	250.63
50×3	50	50	3	2.32	431.03
50×4	50	50	4	3.05	327.87
50×5	50	50	5	3.77	265.25
50×6	50	50	6	4. 47	223.71
50×7	50	50	7	5.15	194.17
50×8	50	50	8	5.82	171.82
56×4	56	56	4	3.44	290.7
56×5	56	56	5	4.25	235.29
60×4	60	60	4	3. 71	269.54
60×5	60	60	5	4.58	218.34
60×6	60	60	6	5.43	184.16
60×8	60	60	8	7.1	140.85
60×0	60	60	10	8.7	114.94
63×4	63	63	4	3. 9	256.41
63×5	63	63	5	4.81	207.9
63×6	63	63	6	5.72	174.83
65×6	65	65	6	5.91	169.2
65×8	65	65	8	7.73	129.37
70×4	70	70	4	4. 87	205.34
70×5	70	70	5	5.38	185.87
70×6	70	70	6	6.39	156.49
70×7	70	70	7	7.39	135.32
70×8	70	70	8	8.37	119.47
70×0	70	70	10	10. 29	97.18
75×5	75	75	5	5.8	172.41
75×6	75	75	6	6.89	145.14
75×7	75	75	7	7.96	125.63
75×8	75	75	8	9.02	110.86
75×9	75	75	9	10. 07	99.3
80×5	80	80	5	6.78	147.49
80×6	80	80	6	7.36	135.87
80×7	80	80	7	8.51	117.51
80×8	80	80	8	9.65	103.63
80×10	80	80	10	11. 88	84.18
80×12	80	80	12	14.05	71.17
90×6	90	90	6	8.33	120.05
90×7	90	90	7	9.64	103.73
90×8	90	90	8	10.93	91.49
90×9	90	90	9	12. 2	81.97
90×10	90	90	10	13.48	74.18
90×12	90	90	12	15.96	62.66
100×6.5	100	100	6	10.06	99.4
100×7	100	100	7	10.79	92.68
100×8	100	100	8	12.25	81.63
100×10	100	100	10	15.1	66.23
100×12	100	100	12	17.9	55.87
100×14	100	100	14	20.63	48.47
100×15	100	100	15	21.97	45.52
100×16	100	100	16	23.3	42.92
110×7	110	110	7	11.89	84.1
110×8	110	110	8	13.5	74.07
120×8	120	120	8	14.76	67.75
120×10	120	120	10	18.24	54.82
120×12	120	120	12	21.67	46.15
120×15	120	120	15	26.68	37.48
125×8	125	125	8	15.46	64.68
125×9	125	125	9	17.3	57.8
125×10	125	125	10	19.1	52.36
125×12	125	125	12	22.68	44.09
125×14	125	125	14	26.2	38.17
125×16	125	125	16	29.65	33.73
140×9	140	140	9	19.41	51.52
140×10	140	140	10	21.45	46.62
140×12	140	140	12	25.5	39.22
150×10	150	150	10	23.02	43.44
150×12	150	150	12	27.39	36.51
150×15	150	150	15	33.82	29.57
150×18	150	150	18	40.11	24.93
160×10	160	160	10	24.67	40.54
160×11	160	160	11	27.02	37.01
160×12	160	160	12	28.35	35.27
160×14	160	160	14	33.97	29.44
160×16	160	160	16	38.52	25.96
160×18	160	160	18	43.01	23.25
160×20	160	160	20	47.44	21.08
180×11	180	180	11	30.47	32.82
180×12	180	180	12	33.12	30.19
180×15	180	180	15	40.96	24.41
180×18	180	180	18	48.66	20.55
180×20	180	180	20	53.72	18.62
200×12	200	200	12	36.97	27.05
200×13	200	200	13	39.92	25.05
200×14	200	200	14	42.8	23.36
200×16	200	200	16	48.65	20.55
200×18	200	200	18	54.4	18.38
200×20	200	200	20	60.08	16.64
200×24	200	200	24	71.26	14.03
200×25	200	200	25	74.02	13.51
200×30	200	200	30	87.56	11.42
220×14	220	220	14	47.4	21.1
220×16	220	220	16	53.83	18.58
250×16	250	250	16	61.55	16.25
250×18	250	250	18	68.86	14.52
250×20	250	250	20	76.11	13.14
250×22	250	250	22	83.31	12
250×25	250	250	25	93.97	10.64
250×28	250	250	28	104.5	9.57
250×30	250	250	30	111.44	8.97
250×35	250	250	35	128.51	7.78

Уголки стальные горячекатаные неравнополочные (ГОСТ 8510-86)

Наименование уголка	Сторона 1, a	Сторона 2, b	Толщина полки, t	Вес метра, кг	Метров в тонне
25×16×3	25	16	3	0.91	1098.9
30×20×3	30	20	3	1.12	892.86
30×20×4	30	20	4	1.45	689.66
32×20×3	32	20	3	1.17	854.7
32×20×4	32	20	4	1.52	657.89
40×25×3	40	25	3	1.48	675.68
40×25×4	40	25	4	1.94	515.46
40×25×5	40	25	5	2.37	421.94
40×30×4	40	30	4	2.26	442.48
40×30×5	40	30	5	2.46	406.5
45×28×3	45	28	3	1.68	595.24
45×28×4	45	28	4	2.2	454.55
50×32×3	50	32	3	1.9	526.32
50×32×4	50	32	4	2.4	416.67
56×36×4	56	36	4	2.81	355.87
56×36×5	56	36	5	3.46	289.02
63×40×4	63	40	4	3.17	315.46
63×40×5	63	40	5	3.91	255.75
63×40×6	63	40	6	4.63	215.98
63×40×8	63	40	8	6.03	165.84
65×50×5	65	50	5	4.36	229.36
65×50×6	65	50	6	5.18	193.05
65×50×7	65	50	7	5.93	168.63
65×50×8	65	50	8	6.77	147.71
70×45×5	70	45	5	4.3	232.56
75×60×5	75	60	5	4.79	208.77
75×60×6	75	60	6	5.69	175.75
75×60×7	75	60	7	6.57	152.21
75×60×8	75	60	8	7.43	134.59
80×50×5	80	50	5	4.49	222.72
80×50×6	80	50	6	5.92	168.92
80×60×6	80	60	6	6.39	156.49
80×60×7	80	60	7	7.39	135.32
80×60×8	80	60	8	8.37	119.47
90×56×5	90	56	5	6.17	162.07
90×56×6	90	56	6	6.7	149.25
90×56×8	90	56	8	8.77	114.03
100×63×6	100	63	6	7.53	132.8
100×63×7	100	63	7	8.7	114.94
100×63×8	100	63	8	9.87	101.32
100×63×10	100	63	10	12.14	82.37
100×65×7	100	65	7	8.81	113.51
100×65×8	100	65	8	9.99	100.1
100×65×10	100	65	10	12.3	81.3
110×70×6	110	70	6	8.98	111.36
110×70×8	110	70	8	10.93	91.49
125×80×7	125	80	7	11.04	90.58
125×80×8	125	80	8	12.58	79.49
125×80×10	125	80	10	15.47	64.64
125×80×12	125	80	12	18.34	54.53
140×90×8	140	90	8	14.13	70.77
140×90×10	140	90	10	17.46	57.27
160×100×9	160	100	9	17.96	55.68
160×100×10	160	100	10	19.85	50.38
160×100×12	160	100	12	23.58	42.41
160×100×14	160	100	14	27.26	36.68
180×110×10	180	110	10	22.2	45.05
180×110×12	180	110	12	26.4	37.88
200×125×11	200	125	11	27.37	36.54
200×125×12	200	125	12	29.74	33.62
200×125×14	200	125	14	34.43	29.04
200×125×16	200	125	16	39.07	25.6

Стальной уголок представляет собой изделие, выполненное из металла. Относится к фасонному металлопрокату. При этом есть несколько видов классификации, включая тип сечения, класс точности, длину изделия. Производят горячекатанным и холодногнутым способом.

Состав сталей определяет условия применения уголков. Они имеют различные характеристики изгиба, растяжения, кручения. При стандартных требованиях часто применяются уголки, выполненные из углеродистой стали. При наличии дополнительных требований выбираются конструкционные стали.

Сфера, где используются стальные уголки очень широка. Их используют повсеместно в возведении металлических конструкций, в гражданском и промышленном строительстве. Также применяется в монтажных и крепежных работах, когда необходима прокладка трубопроводов и т.д.

Чтобы рассчитать вес уголка, используйте представленный на странице калькулятор. Для расчетов мы предоставляем таблицы ГОСТ. Подбирайте значения, исходя из размеров и материала изготовления.

Размеры уголков металлических, которые реализует компания Астим

Уголок металлический – универсальный профиль, который широко применяется в строительных, ремонтных и монтажных работах. Такое приспособление, не зависимо от размера, имеет Г-образную форму.

Металлические уголки любого размера изготавливаются из стали, являются продуктом фасонного металлопроката. Они изготавливаются в два этапа. Первый: заготовка из крепкого материала проходит через вращающиеся валы. На этом этапе как раз и формируются габариты. Вторым этапом используется прокатный стан, воздействие реализуется под большим давлением. Размеры уголка металлического могут быть самыми разнообразными. Изделия очень прочны и популярны в использовании.

На что влияет размер уголка

Размеры уголка  металлического влияют на площадь сцепляемых элементов, а также на грузоподъемность конструкции. Чем  больше размер, тем крупнее блоки, которые можно соединять  с помощью этого продукта фасонного металлопроката.

В нашем магазине вы можете приобрести металлические уголки следующих размеров: 25х25х4 мм, 32х32х4 мм, 40х40х4 мм, 40х40х5 мм, 45х45х4 мм, 50х50х5 мм, 63х63х5 мм, 63х63х6 мм, 75х75х6 мм, 100х100х7 мм, 125х125х8 мм, 140х140х12 мм, 160х160х12 мм. Первое и второе значение – длина полок, третье – их толщина. Самым большим спросом пользуются уголки металлические с размерами 50х50х5 и 75х75х6.

Преимущества материала

Все размеры уголка металлического, представленные в нашем интернет-магазине, изготовлены из крепкой стали марки Ст3. Все профили имеют множество ценных качеств, главные из которых – крепость и износостойкость.

1. Уголок металлический любого размера очень прочный, устойчивый к любым внешним воздействиям механического характера. Нарушить целостность профиля не получится ни при каких обстоятельствах. Именно поэтому металлические уголки всех размеров так популярны для применения, как в промышленной отрасли,  так и во всех сферах строительства.
2. Материал чрезвычайно долговечный, он сохранит свои свойства на все время использования строения и даже дольше. Именно поэтому уголки металлические разного размера широко применяются при создании капитальных строений, которые должны прослужить несколько десятилетий.
3. Эти профили изготавливаются из крепкой стали, на которую не смогут оказать влияния грызуны и другие вредители. Если детали невозможно прогрызть и исцарапать, они отлично подходят для применения во всех капитальных конструкциях.
4. На металлические профили не оказывает негативного воздействия ни влажность, ни резкие перепады температур. Коррозия не будет возникать, как при высоких, так и при низких температурах. Металлические уголки разного размера не испортятся даже при контакте с агрессивными химическими жидкостями и в экстремальных погодных условиях.
5. Материал обрабатывается по технологии высокой экологичности. Уголки абсолютно безопасны для здоровья человека. Поэтому их используют для строительства жилых домов и общественных строений с большой проходимостью.
6. Размеры уголка металлического невелики, вес также небольшой. Такие профили легко транспортировать и осуществлять монтаж с ними. Для работы с такими уголками не нужна специальная техника.
7. Равнополочные металлические уголки очень удобны для использования в возведении объектов жилого и промышленного назначения. Г-образная форма делает монтаж простым и понятным. Человек, не обладающий специальными навыками, сможет работать с ними.

Уголки металлические любого размера вы можете купить готовыми или заказать их изготовление. У нас есть много товара на складе. Также мы принимаем заказы на изготовление любого количества уголков.

Применение

Металлические уголки используются при строительных и монтажных работах. Активно применяются в сфере жилого и промышленного строительства, при создании объектов развития инфраструктуры, изготовлении мягкой и другой мебели.

1. В строительстве такие уголки применяются при возведении конструкций из бетона, а также из металла. Они хорошо подходят для оснований строений, поскольку обладают  высокой жесткостью.
2. При строительстве различных инфраструктурных объектов, например, мостов, эстакад.
3. Уголки применяются для создания небольших построек, таких как павильоны, остановочные комплексы, козырьки, навесы.
4. Эти профили широко применяются для декорирования, например, входной группы, лестницы, ворот, ограждений.
5. При создании небольших деревянных объектов, таких как лавочки, скамейки, беседки.
6. Когда создают мебель, тоже применяют такие металлические профили. Они хорошо подходят для укрепления каркаса и даже в качестве декорирующих элементов. Такая мебель особенно отличается своей надежностью и продолжительным сроком службы.
7. Маленькие уголки –  50х50 и ниже – очень популярны в различной промышленности. Эти профили надежны, крепки и компактны, что делает их очень востребованными.

В итоге профили приобретают не только крупные промышленные предприятия и строительные фирмы, но и простые частные потребители. Уголки могут быть очень полезны при ремонте в квартире, изготовлении вещей и возведении небольших строений. Такие профили одинаково функциональны и надежны, как для капитального строительства, так и для временных сооружений.

Уголок металлический 50х50х5

Уголок металлический 50х50х5 заслуженно можно назвать одним из самых универсальных изделий, изготовленных фасонным металлопрокатом. Выполненный из сверхкрепкого материала, имеет сечение, похожее на букву Г. Его используют в капитальных и промышленных конструкциях, в изготовлении различной техники и оборудования. Также популярен в бытовом применении,  для создания разных сооружений. Это одна из ключевых позиций в категории товаров фасонного металлопроката.

Основные характеристики

Уголок с размерами 50х50х5 имеет полки шириной пять сантиметров. Стандартное производство предполагает длину от трех до двенадцати метров.

• толщина полки – 5 мм;
• радиус внутреннего закругления – 5,5 мм;
• радиус закругления полки – 1,8 мм;
• в одной тонне содержится 265 метра.

Этот профиль обладает высокой прочностью, износостойкостью, на нем не образуется коррозия. Материал не изменяется при любых внешних воздействиях: ударах, таких природных явлений, как  осадки, палящее солнце, ветер.

Применение

Благодаря высокой износостойкости, профили часто применяются в качестве несущего элемента. Размеры уголка металлического 50 на 50 удобны для применения в следующих областях:

1. Используется для выравнивания оконных и дверных проемов. Профиль идеально ровный и твердый, отлично справляется с такой задачей.
2. С помощью таких уголков укрепляют перекрытия и бетонные основания. Обладая высокими показателями крепости, твердости и износостойкости, изделия фасонного металлопроката являются хорошим инструментом для укрепления любых конструкций.
3. Из этих уголков получается прочная основа для конструкций корпусной мебели. Повышенная твердость этого профиля, а также его устойчивость к любым воздействиям, продлевают срок годности мебели.
4. Применяется для строительства железнодорожных вагонов.
5. Используется в автомобилестроении. Легкая конструкция и крепость металлических уголков делают такой профиль идеальным для изготовления подвижных предметов со средними и малыми габаритами.
6. Применяется в создании декоративных элементов разных зданий и ландшафтов.

Оцинкованные уголки можно применять в самых суровых погодных условиях и даже в химически опасной обстановке.

Уголок металлический 75х75

Уголок металлический 75х75 имеет также Г-образное сечение и производится из стали марки Ст3. Его применяют в промышленном и капитальном строительстве, а также для бытовых целей.

 Основные характеристики

Уголок с размерами 75х75х6 имеет полки шириной шесть сантиметров. Стандартно производится длиной от трех до двенадцати метров.

• толщина полки – 6 мм;
• радиус внутреннего закругления – 9 мм;
• радиус закругления полки – 3 мм;
• в одной тонне содержится 145 метра.

Этот уголок очень прочный, износостойкий, не подвергается процессам коррозия. Материал не портится при любых воздействиях: механических ударах, давлении и растяжении, а также погодных явлениях, в том числе осадков, палящего солнца, ветра.

Применение

Высокопрочный и твердый профиль пользуется большим спросом. Размеры уголка металлического 75 на 75 мм удобны для применения в следующих областях:

1. При строительстве монолитных конструкций многоэтажных зданий.
2. Для монтажа перекрытий. Оптимальные размеры профиля при его относительной легкости обеспечивают удобство проведения таких работ.
3. В качестве ребер жесткости в разных конструкциях.

Самые неуязвимые металлические уголки, сделанные из оцинкованной стали. Они не повредятся даже при контакте с агрессивными химическими составами.

Купить металлические уголки

Купить любые продукты фасонного металлопроката вы можете на нашем сайте. Вам предлагается большой выбор продукции по умеренным ценам. Мы гарантируем высокое качество профилей и отличный сервис. Мы можем привести товар в любое место. Наши сотрудники могут проконсультировать вас по телефону. Вы оперативно получите ответ на любой возникающий вопрос, касаемо наименований товара, их свойств, условий покупки. Просто оставьте свой номер телефона в специальном всплывающем окне на сайте.

Навигация по записям

Как наносятся угловые разгрузки из листового металла на корпус

В декабре 2013 года мы показали новые типы угловых разгрузок, которые были добавлены в SOLIDWORKS 2014. В то время мы только объяснили, как эти разгрузки работают.

В этой статье мы собираемся изучить, как этот элемент применяется к детали для создания соответствующего рельефа. Мы также собираемся объяснить, что означают размеры рельефа и некоторые варианты рельефа.

Размеры круглого и квадратного рельефа определить несложно.Размер круглого рельефа определяет радиус рельефа, а квадратный рельеф — размер его стороны. На рис. 1 также показано, как применяются круглые и квадратные рельефы, когда флажок «По центру на линиях сгиба» не установлен.
Если параметр «По центру по линиям сгиба» не выбран, внешние кромки фланцев совпадают с центром круглого и квадратного рельефа.

Для обкругленного рельефа мы используем «щелевой тип» резки для создания рельефа. Его размеры показаны на рис. 2 (в центре).Его позиционный вырез в развертке таков, что центр дуги внутренней прорези совпадает с границей области внутреннего изгиба изгибов. Рис. 2 (в центре и справа)

Центрирование по линиям сгиба Опция

Когда выбрана опция «По центру по линиям сгиба», центр квадратного и круглого рельефа совпадает с пересечением линий сгиба Рис. 3

Для скругленного рельефа пересечение линий сгиба встречается в центре паза.

Опция соотношения толщины

Этот вариант прост. Предположим, что толщина равна 1 мм, «Отношение к толщине», равное 4, создаст рельеф 4 мм на каждую сторону квадрата. Рис. 5

Для округлого рельефа опция «Отношение к толщине» работает аналогичным образом. При соотношении ширины 3, когда толщина детали составляет 1 мм, ширина прорези будет 3 мм. Как показано на рис. 6, когда «Отношение к толщине» используется в закругленном рельефе, отношение ширины имеет большее влияние на форму рельефа, чем отношение длины.

Коэффициент «длины» (3.2) Рис. 7 влияет только на рельеф в узком поле. При соотношении длин 3,2 — это минимально возможное соотношение длин, — рельеф будет выглядеть более округлым.

На рис. 8 показан контурный рельеф с параметрами «По центру по линиям сгиба» и «Отношение к толщине». Пересечение линий сгиба будет в центре прорези.

Марио Иокко — опытный пользователь САПР.Он начинал как инженер-механик, сначала работая в 2D с AutoCAD, затем перешел в 3D, используя как программное обеспечение, так и другое программное обеспечение САПР, представленное на рынке. Он начал свою карьеру в SolidWorks более 15 лет назад. Он начал с исследований и разработок, работая над множеством новых функций, разработанных в то время: eDrawings, Sheet Metal, Weldments и т. Д. В последние несколько лет он перешел в TS., Тесно сотрудничая с VAR, Марио написал руководство по передовой практике работы с листовым металлом, а также создал сотни статей базы знаний о листовом металле.Он провел вебинары на темы «Советы и хитрости для листового металла» и «Таблицы сгиба листового металла».

Convenience Concepts 3-х уровневая складная металлическая угловая полка, белая — Walmart.com

«,» tooltipToggleOffText «:» Переведите переключатель в положение «

БЕСПЛАТНАЯ доставка на следующий день»!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www.walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» oneApp » : {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «false»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»

0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»

Скажите нам, что вам нужно

«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: {» webappPrefix «:» «,» artifactId «:» header- footer-app «,» applicationVersion «:» 20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» c1643942-7f0b-4229-8a46-8737da61027a «,» облако «:» wus-prod-a14 » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

Серебро Цена сегодня | Цена серебра за унцию | Спот-график за 24 часа

Премиум Войти Зарегистрироваться Обновить страницу >

• Дом
• Покупка / продажа золотых и серебряных инвестиционных монет и слитков

  Интернет-магазин

  Купить золото и серебро Отличные предложения! Крутой и коллекционный Золото Золотые монеты Золотые слитки Серебряный Серебряные монеты Серебряные раунды Серебряные слитки Платина Платиновые монеты Платиновые слитки Палладий Родий Монетные дворы слитков Китко бассейн

  Рекламные письма Зарегистрироваться

  Продать золото и серебро Монеты и слитки Родиевые продукты Китко бассейн Нефтепереработка и лом

  Программы хранения

  Программы выделенного хранилища Kitco IRA / RSP

  VaultChain ™

  ЗОЛОТО СЕРЕБРЯНЫЙ Услуги по переработке Ресурсы для ювелиров Справочные таблицы Нефтепереработка и лом

  Служба поддержки клиентов

  Свяжитесь с нами Доставка и страхование Платежи и аннулирование Часы работы Расположение розничного магазина Обратная связь FAQs

  Моя учетная запись Kitco

  Открой счет Активировать онлайн-профиль Проверить статус транзакции Сброс пароля 24k инвестиционные украшения

• Цитаты из металла

  Цитаты Все Металлы

  Лондонские фиксированные цены

  Shanghai Gold Fix

  Цены на драгоценные металлы сегодня

  Золото Цена сегодня

  Серебро Цена сегодня

  Платина Цена сегодня

  Палладий Цена Сегодня

  Котировки драгоценных металлов в разбивке по валюте

  Фьючерс на металл

  Kitco Серебро

  Основные металлы

  Стратегические металлы

  Текстовые цитаты

  Бесплатные баннеры с цитатами в Интернете

• Графики и данные

  Графики и данные

  Графики

  Золото Серебряный Платина Палладий Родий

  Технические графики

  Золото Серебряный Платина Палладий

  Бесплатные графики на вашем веб-сайте

  Исторические диаграммы и данные

  Золото Серебряный Платина Палладий Родий Лондонские фиксированные цены

  Фондовые средства рынка

  Золото Серебряный

  Баннеры с бесплатными веб-предложениями

  Интерактивные диаграммы

  Драгоценные металлы

  Золото Серебряный Платина Палладий Родий

  Основные металлы

  Алюминий Медь Никель привести Цинк

  Курсы валют

  Австралийский доллар BRL CAD Швейцарский франк китайский юань евро Фунт стерлингов Гонконгский доллар INR JPY MXN РУБ ZAR

• Рынки

.

No related posts.
