требования и подготовка, технология своими руками

Содержание статьи:

Нормативные документы содержат инструкции и рекомендации по монтажу заполнений проемов. Если выполнена установка окна по ГОСТу, значит рама надежно закреплена, сделаны все защитные слои. Использование пены в качестве крепежа не допускается, т. к. материал разрушается со временем. Образованные промежутки пропускают уличную влагу, холод. Способы крепления окна в проеме оговорены в нормативах и всегда выполняются.

Общие требования к монтажу по ГОСТ

ПВХ окна должны быть установлены с соблюдением норм и стандартов ГОСТ

Дорогое элитное окно с многокамерным стеклопакетом снижает свою функциональность, если оно установлено с нарушением правил. Стандарты разработаны технологами для того, чтобы после установки окон ПВХ по ГОСТу в помещении был оптимальный микроклимат. Не должно быть риска выпадения рамы из проема.

Есть документ, который определяет правильный монтаж окон — ГОСТ 30.

971 – 2002. В нем приведены технические условия для организации монтажного шва между оконной рамой и торцом стен.

Шов примыкания включает:

• наружный слой, который изолирует от влаги, но пропускает пар;
• центральный — уменьшает тепловые потери;
• внутренний — изолирует от бытовых паров.

Слои совмещают функции, например, внешний дополнительно защищает от холода, что учитывают при расчете показателей оконной рамы. Конструкция и состав монтажного шва установлены в рабочих приложениях, которые включены в текст ГОСТа. Правила монтажа разработаны в соответствии со строительными правилами и нормами с учетом стандартных требований.

Требования к технологии установки пластиковых окон:

• Швы должны выдерживать эксплуатационные нагрузки, например, осадки, жару, мороз, ветер, не разрушаться при усадке строения.
• Материалы для швов должны быть устойчивы к деформациям, осадочным, температурным изменениям размеров блоков и стеновых торцов, при этом учитывают расчетную степень сжатия.
• Монтажный шов обладает таким показателем теплозащиты, что внутренняя поверхность откоса имеет температуру не ниже нормативной по СНиП.
• материал изоляции не может иметь звукоизоляционные свойства и водостойкость ниже, чем соответствующие показатели оконной конструкции.
• Швы выполняют прямыми, если торец проема не имеет четверти, или угловыми, в случае без четверти.

По нормам правильно устанавливать наружную защиту швов в виде нащельников, отливов, откосов. Внутри промежутки закрывают штукатуркой или делают панельную облицовку, например, из гипсокартона или пластика.

Подготовительные работы

Демонтаж необходимо проводить так, чтобы не повредить наружные откосы

Разборку действующих оконных рам для монтажа пластиковых окон по ГОСТу выполняют аккуратно или распиливают на части. В первом случае старые окна можно использовать в других постройках.

Демонтаж начинают с освобождения рабочего пространства:

• убирают цветочные горшки с подоконника;
• снимают шторы;
• место вокруг окна закрывают строительным целлофаном.

Подготавливают удлинитель, чтобы электрический инструмент доставал до розетки.

Последовательность демонтажа:

• Снимают подвижные части окна.
• В глухих частях снимают штапики (продольные элементы, поддерживающие стекло).
• Убирают подоконник так, чтобы не пострадала целостность оконного проема.
• Снимают наружный отлив.
• Удаляют раму, разрезая ее.

Рама должна быть меньше проема, чтобы осталось место для монтажной пены

Монтаж окон ПВХ по ГОСТу предполагает, что проем освобожден от основных и отделочных частей старого блока. Бетонные подоконные плиты разбивают посередине молотом, режут обнажившуюся арматуру, а половинки затем вынимают из боковых проемов. Подоконники удаляют перфоратором, помогая молотком, если они сделаны из пластика, древесины, МДФ, металла.

Отливы могут крепиться к раме или подоконнику, их открепляют, вынимая метизы. После снятия отливов удаляют оконную конструкцию. Работы ведут монтажной фрезой для профессионалов или применяют электрический лобзик, простую ножовку по дереву. Раму вынимают по частям по мере освобождения. После этого удаляют мешающие наплывы раствора и снимают старый утеплитель, т. к. он не понадобится.

Проверяют монтажный проем в стене, куда будет установлено окно. Он должен иметь одинаковые размеры по горизонтали вверху и внизу, а также по вертикали справа и слева. Погрешность допускается до 1,5 – 2,0 см. Если проем искривлен, рама может не войти в него. В другом случае оконный блок будет болтаться, не хватит длины анкеров или дюбелей, чтобы зафиксировать его боковины.

Необходимые инструменты и материалы

Инструменты для монтажа ПВХ окон

Для демонтажа помимо молотка и электролобзика, потребуется ломик, болгарка с кругом по металлу (для арматуры). Утеплитель вынимают руками в перчатках, можно использовать строительный нож и шпатель для отделения наклеенного материала от торцов.

Отбивают раствор с места посадки с помощью перфоратора с насадкой-лопаткой. Для выкручивания саморезов, шурупов применяют шуруповерт, гвозди удаляют гвоздодером, а дюбели, анкеры перепиливают болгаркой.

Для установки оконных блоков из ПВХ понадобятся следующие инструменты:

• перфоратор, сверла с победитовыми наконечниками, шуруповерт, дрель;
• буры диаметром 6 мм используют для монтажа окна на крепежные пластины, а размер 10 берут для сверления под анкера;
• строительный пистолет под пену;
• нож по г/картону, молоток;
• строительный или лазерный уровень, рулетка 5 м, карандаш, отвес;
• ножницы по металлу, плоскогубцы, отвертка крестовая и плоская, стамеска.

Перфоратор нужен, чтобы делать отверстия в торце проема под дюбели, анкеры. Завинчивать саморезы лучше шуруповертом. В деревянных стенах перфоратор не нужен, подойдет дрель и сверла по металлу разных размеров. Для установки подоконника и отлива часть этих инструментов также понадобится.

Материалы для монтажа рамы со стеклопакетами:

• распоры и монтажные клинья из плотного пластика, количество принимают так, чтобы установить элементы по периметру окна;
• пена монтажная на базе пенополиуретана с малым показателем расширения для заполнения пространства между рамой и стеной;
• паропроницаемый уплотнитель (ПСУЛ) для организации самовентиляции и защиты от увлажнения застывшей пены;
• гидроизоляционная лента для установки внутри комнаты на базе полиэтилена с тонким алюминиевым слоем;
• диффузионная лента для предохранения монтажного шва от осадков и действия лучей.

В качестве крепежа готовят простые или регулируемые анкеры, саморезы, дюбели. Современный способ предполагает монтаж рамы на пластинах. Помимо этого, нужны поддерживающие консоли, герметик силиконовый, подставочный профиль.

Монтаж окна по ГОСТу своими руками

При монтаже без четверти увеличиваются теплопотери

Оконная рама из пластика и торец бетонной или деревянной стены имеют разные коэффициенты расширения, поэтому материал монтажного шва подбирают так, чтобы при усадке или деформации не появлялись трещины и мостики холода.

Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.

Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):

• подбирают крепежные анкеры с учетом прочности стен;
• снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
• в стенах с четвертью перед установкой крепят ленту ПСУЛ;
• раму выставляют по горизонтальному и вертикальному уровню;
• профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
• устанавливают распорные клинья, запенивают промежутки;
• навешивают створки и ставят глухие стеклопакеты;
• обрезают пену после застывания.

Анкерные болты должны быть не менее 5 – 7 см длиной

Анкера по нормативам ставят через 50 – 70 см, в бетон анкер заглубляют на 4 см, камень и легкий бетон сверлят на 6 см. Фиксацию начинают с низа рамы. Анкера сразу не затягивают, а проверяют правильность установки блока, после этого дожимают крепежи до упора. Если при этом возникает перекос, отпускают анкера, выравнивают раму и действия повторяют.

Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.

Окна можно открывать сразу после окончания монтажа. Для больших створок есть ограничение – нужно выждать 24 часа после установки, только затем приводить стеклянные полотна в открытое состояние.

Установка пластиковых откосов и аксессуаров на окна

Откосы в панельных домах можно обустраивать в день установки окон

Откосы из ПВХ монтируют в день установки окна в блочных и панельных зданиях, в кирпичных строениях ставят на второй день.

Используют варианты:

• сэндвич-панели;
• откосы из пластика со снимаемыми наличниками.

Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.

Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.

Рекомендуется сразу заказать москитную сетку

К категории аксессуаров относят элементы:

• проветриватель ступенчатой формы;
• москитная сетка;
• фиксатор;
• капельники;
• жалюзи, другие приспособления для улучшения работы.

Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.

Во время монтажа откосов и подоконника стекла на створках закрывают картоном или пленкой.

Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.

Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.

Применение ПСУЛ и пароизоляционных лент

Пароизоляционная лента для ПВХ окна

Использование ленты ПСУЛ позволяет начинать формирование монтажного шва еще до установки окна. Ее крепят на самоклеящуюся основу по периметру проема. Так создается защита от внешнего увлажнения, а пена после такой обработки не выдавливается за контуры рамы. СНиПы регулируют производственную технологию выпуска изделий для устройства вентилируемых промежутков при установке окон из ПВХ.

Свойства ленты:

• стойкость против ультрафиолетовых лучей;
• переносит жару и холод в диапазоне -45 – +85°С;
• инертная реакция на химические раздражители в воздухе, жиры;
• не теряет эластичности при эксплуатации;
• отталкивает влагу;
• на поверхности не разводится грибок, мох, плесень;
• пропускает пар порядка 0,15 мг/(м·м·Па).

Выпускают ленту из ячеистого пенополиуретана, который пропитывают и покрывают специальным составом. На одной стороне наносят клеящий слой. В продажу лента поступает в рулонах, которые разматывают перед установкой, чтобы материал не потерял свойства. После удаления пленки с поверхности пропитка реагирует с кислородом и изделие увеличивается в размере. Используют ленту по ширине боковой части коробки.

Поверхность откоса очищают от пыли для лучшего приклеивания, а пористые материалы дополнительно грунтуют. На процесс расширения влияет температура. При комнатной температуре лента расширяется за полчаса, а на морозе процесс продолжается двое суток. После этого монтажный промежуток с установленной лентой задувают пеной.

Монтаж подоконников и откосов своими руками

Установка подоконников и откосов

Окна из пластика в наши дни становятся все популярнее. Не последнюю роль в этом играет небольшая по сравнению с евроокнами из дерева стоимость. Некоторые хозяева предпочитают устанавливать подоконники и откосы самостоятельно – это позволяет сэкономить значительную сумму. Такая работа не представляет особенного труда для человека, обладающего хотя бы минимальными строительными навыками.

Установка пластиковых окон обеспечивает надежную герметизацию и теплозащиту.

Установка подоконника и откосов – это завершающие операции при монтаже пластиковых окон. Этапы установки достаточно просты и не потребуют каких-либо специальных строительных навыков. При монтаже пластиковых окон устройство откосов и подоконников необходимым не является (при условии правильно проведенной теплоизоляции), но для создания красивого интерьера такие элементы немаловажны.

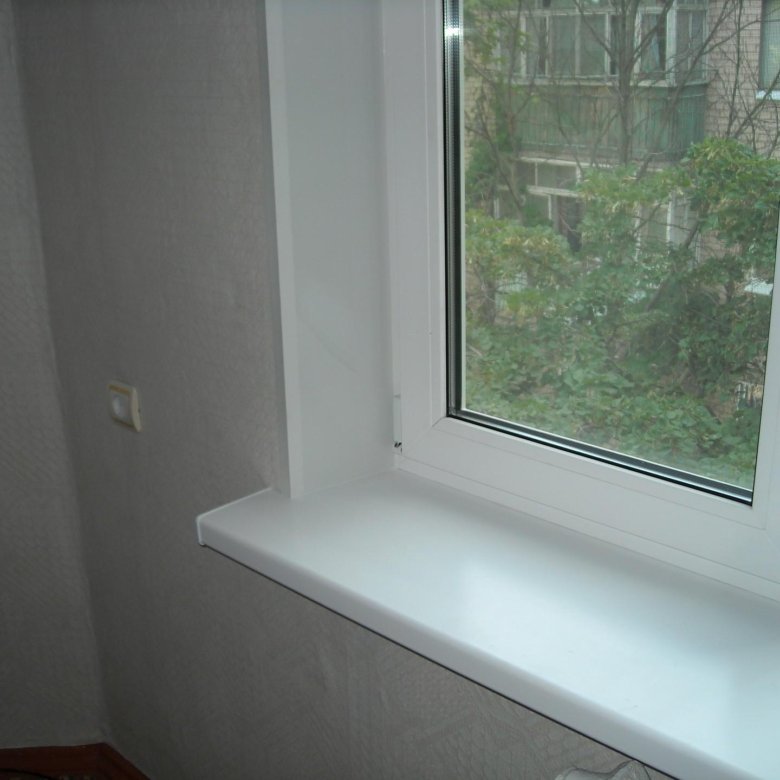

Установка подоконников

Установка подоконника проводиться так, чтобы он не слишком выступал вперед. Так он не создает препятствий теплому воздуху, поступающему от батареи.

После того, как окно ПВХ поставлено на место, можно переходить к монтажу подоконника. Он должен слегка выступать из проема, при этом как бы опираясь на стену. У этих выступов ширина не должна быть больше стартовой планки откосов – ее надо будет устанавливать позже. Монтаж не потребует специальных инструментов или серьезных навыков для проведения работ. Для отпиливания подоконников по нужной длине можно взять простую пилу или электрический лобзик. Во время этой операции надо соблюдать аккуратность и пилить, стараясь не оказывать большого давления на подоконник.

При монтаже подоконников надо учесть и свойства материала, из которого они изготовлены.

От того, насколько квалифицированной и грамотной будет установка, зависит и срок службы конструкции пластиковых окон.

Учитывается и то, насколько правилен монтаж самого окна. В местах соприкосновения теплого и холодного воздуха может образовываться конденсат – влага будет впитываться в древесину, из которой сделан подоконник, что, конечно, не способствует его долговечности. Чтобы этого не произошло, подоконник должен быть отделен от стен и термоизолирован. При выполнении этих условий можно избежать того, что подоконник будет промерзать и разрушаться.

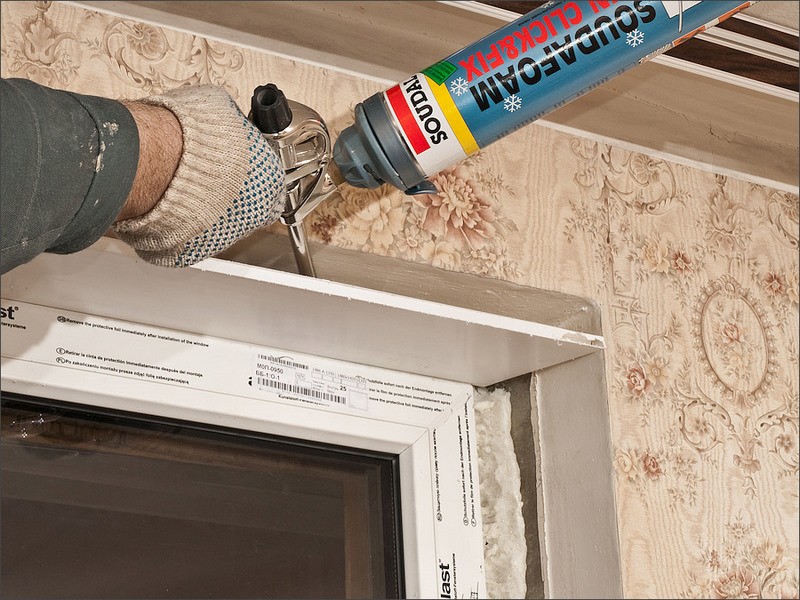

Закрепление подоконников надо производить при помощи монтажной пены. Она прекрасно скрепит подоконник с поверхностью откоса, заполнит пустоты и послужит хорошим теплоизоляционным материалом.

Чтобы не образовывался конденсат,подоконник должен быть отделен от стен и термоизолирован.

Установка подоконника для пластиковых окон должна проводиться так, чтобы он не очень выступал вперед. Так он не создаст препятствий теплому воздуху, поступающему от батареи. В домах панельного типа обычно устанавливают подоконники из пластика, ширина которых примерно 25 см. Если подоконник приобретен с более широкими размерами, его несложно подрезать с задней стороны. Подготовленную деталь надо будет завести в подоконное пространство примерно на 1 см, зафиксировать при помощи клиньев – из пластика или из дерева. Чтобы правильно подогнать подоконник под требуемый размер, понадобится измерить длину между стенами у окна, у наружного края проема, от окна до стены. Готовый элемент должен быть немного уже, чем ширина оконного проема – так удобнее его устанавливать, но уже действительно лишь немного – при неправильном замере откосы не упрутся в подоконник, а опустятся ниже. При выпиливании подоконников следует добиваться абсолютной симметрии с обеих сторон для тех частей, которые выступают за пределы проема.

Вернуться к оглавлению

Последовательность работ

Перед тем как взяться за установку, надо подготовить все для работы. Очищается пространство под окном – надо полностью убрать мусор и возможные загрязнения, после очистки поверхность немного увлажнить. Если выполняется установка с применением пароизоляции, кусок материала должен быть шире, чем проем. Лента пароизоляции узкой частью приклеивается к раме, широкой, после укладки слоя пены, к проему.

После этого можно приступать к заполнению зазора. Подоконные пространства заполняются монтажной пеной. Лить пену следует линиями, как можно плотнее, чтобы не оставлять пустого пространства. Иногда на получившиеся зазоры не обращают особенного внимания, считая, что при расширении пена полностью забьет остатки. При заполнении пеной шва более чем 5 см сперва оно должно быть заполнено пеной примерно наполовину, через 15 минут процедуру надо закончить – заполнить все до конца. Следует предусмотреть пространство для того, чтобы пена могла расширяться – для этой цели запенивать надо только на три четверти.

По краю окна для опоры выставляются деревянные бруски. Толщина их подбирается таким образом, чтобы подоконник смог зайти в пространство под окном, а зазора при этом бы не оставалось. Чтобы установка была более ровной, бруски надо устраивать строго горизонтально или с уклоном в сторону помещения. После этого можно заполнять пеной пространство, которое осталось между брусками. Очень большой слой пены нельзя отнести к хорошим вариантам – это будет способствовать тому, что подоконник попросту выгнется дугой. Пространство можно утеплить при помощи материала соответствующего назначения или хотя бы наложить тонкий слой пены на поверхность. Вот теперь можно и сам подоконник аккуратно уложить на бруски. Установка подоконника почти завершена; осталось лишь заполнить пеной последние зазоры и сверху для противодействия пене поместить груз с достаточным весом примерно на сутки.

Вернуться к оглавлению

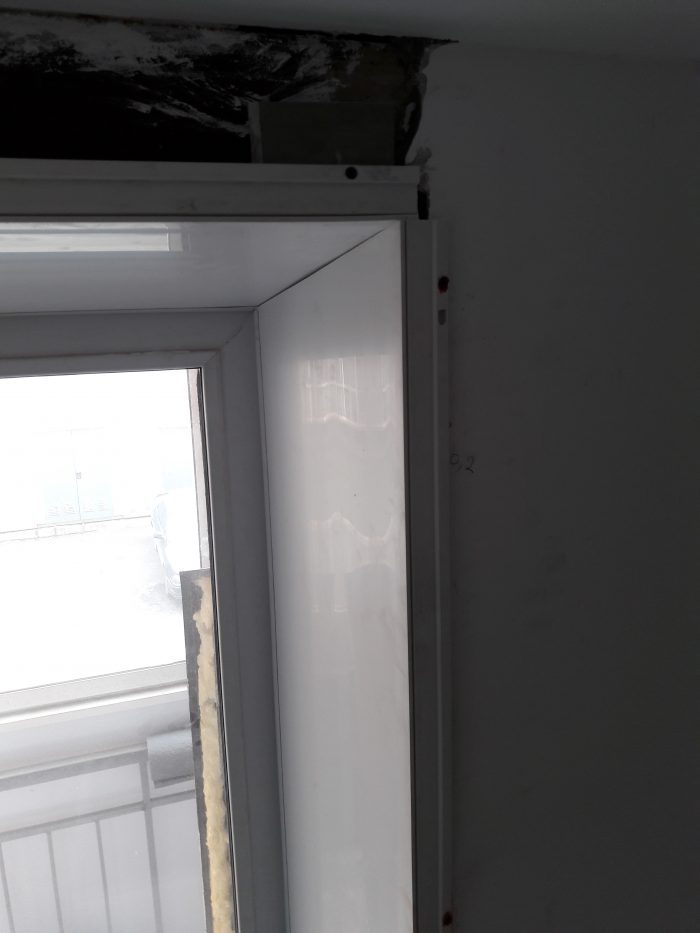

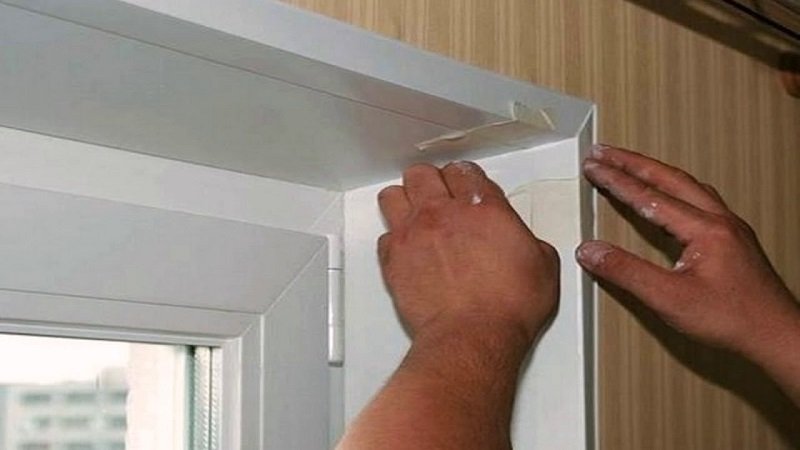

Установка откосов

Откосы – проемы окон. расположенные снаружи или внутри помещения.

Наступил черед завершающего этапа – это установка откосов. Откосы – проемы окон, расположенные снаружи или внутри помещения по периметру окна. Этот элемент следует относить к декоративным – их целью является скрытие крепежей стыков и рам. Устройством откосов установка пластиковых окон завершается. Откосы не так уж и сложны для монтажа, в сочетании с окном обладают прекрасной теплоизоляцией, звукоизоляцией, при эксплуатации долговечны и просты. Интерьер помещения с ними выглядит более красивым, завершенным.

Чтобы оформить таким образом окно, потребуется пластиковая панель. В панельных домах, где откосы узкие, прекрасно подходит простая панель из пластика без лакового покрытия, в домах из кирпича лучше использовать сэндвич-панели. Понадобятся и другие инструменты для устройства откосов:

• полоски из пластика – П-образная, F-образная;
• деревянная рейка примерно 15 мм толщиной;
• степлер со скобами;
• перфоратор;
• уровень;
• материал для утепления;
• нож, ножницы для разрезания металла;
• крепежные элементы;
• белый силикон.

Инструменты для установка откосов: перфоратор, уровень, материал для утепления, белый силикон, степлер со скобами.

Пока полностью не завершена установка откосов, защитные элементы с пластика снимать не нужно – так удастся сохранить детали чистыми, аккуратными. Сперва по наружному краю периметра откосов крепится рейка – при помощи дрели и саморезов. Чтобы получить ровные линии, следует воспользоваться уровнем. С помощью такой конструкции пластику придается твердость. При сооружении опоры для пластика не обязательно идеально состыковывать рейки – позже они все равно будут скрыты.

При использовании саморезов по краю окна набивается стартовая полоса. Потом в нее будет вставляться пластиковая панель. Необходимо добиваться, чтобы стартовая полоска прилегала как можно лучше. Теперь настал черед прикреплять F-образную полосу. Она вымеряется в точности по размерам откоса, а оставшийся «хвостик» просто отрезается.

С обеих сторон в верхней части планки получатся внахлест. Но это очень просто убрать при помощи ножниц по металлу. Стартовая планка прикрепляется к рейке степлером с применением скоб. Следует крепить ее за нижнюю полосу – в это пространство потом будет вставляться пластик. В случае необходимости такая полоса может прикрыть и поврежденные обои. Следующим шагом вырезается точно по размерам панель из пластика. Ее надо втыкать сперва в стартовую дальнюю планку, а затем в ближнюю, внутрь при этом должен закладываться слой утеплителя. Получается таким образом герметичное пространство, в котором сохраняется тепло. Если стыки получились неровными, можно заделать их, используя силикон белого цвета.

Showcase Lodzhiya Body

• Рубрики
• Ремонт
• Перепланировка
• Утепление
• Гидроизоляция
• Окна и двери

• Оформление
• Отделка
• Мебель
• Растения
• Вопросы от пользователей

• Полезное
• Книги
• Фотогалерея
• Каталог компаний
• Добавить компанию
• Вопрос эксперту

• Редакция
• О сайте
• Редакция
• Контакты

© Copyright 2014–2017, moyalodzhiya. ru

Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт.

• Перепланировка
• Гидроизоляция
• Окна и двери
• Растения
• Ремонт
• Утепление
• Отделка
• Мебель
• Оформление

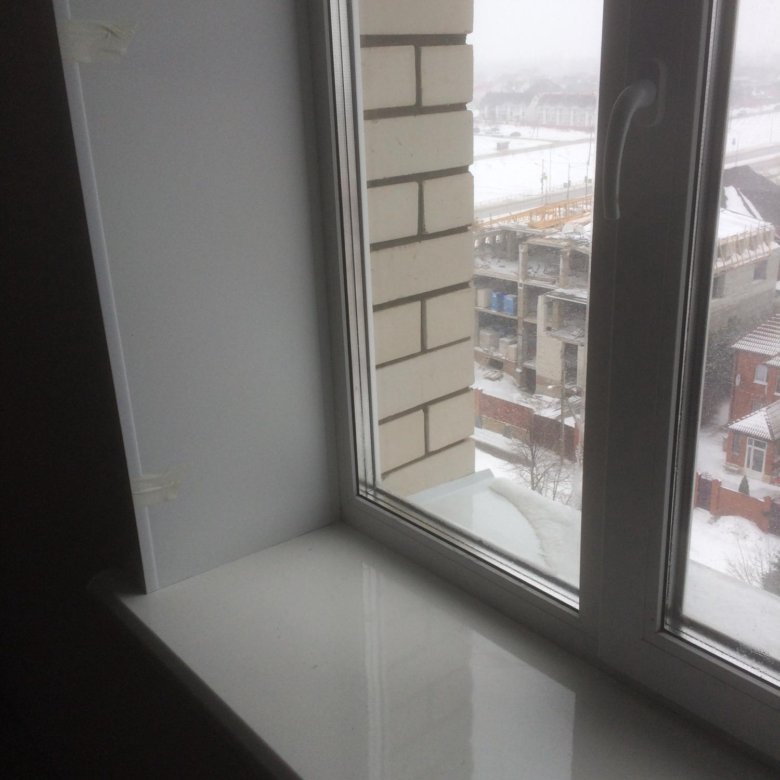

Установка подоконников и откосов на пластиковых окнах

Окно разделяет теплый воздух жилья и холодный с улицы. Если ему не сделать обрамление, то роса, скапливаясь, начнет стекать по стенам, разрушая их. По бокам будет в щели задувать ветер. Монтаж оконного блока требует оборудования и сноровки профессионалов. Установка подоконника ПВХ своими руками вполне возможна. После этого любители справятся и с утеплением и отделкой проема.

Отделка откосов и монтаж подоконника

Без откосов будет дуть из щелей, и мокнуть стена

Установка подоконников и откосов на пластиковых окнах своими руками

Мой друг пришел ко мне проконсультироваться. Ему должны привезти и поставить пластиковые окна. Откосами и подоконником он решил заняться самостоятельно. Для Вадика важно было понять, зачем надо окантовывать окна внутри и снаружи. Как установить правильно.

Когда производится монтаж оконного блока, то размер проема в стене превышает его габариты. Щели с боков и сверху задуваются пеной. Теплоизоляция недостаточная. К тому же пена разрушается при попадании на нее солнечных лучей. Если в услуги специалистов не входит установка откосов и отлива снаружи, то в течение недели это необходимо сделать самостоятельно.

Установка подоконника и монтаж откосов выполняют несколько функций:

• теплоизоляция оконного проема;
• герметизация, заделка щелей и пустот;
• шумоизоляция;
• отвод конденсата от стены;
• придание проему эстетичного вида.

С улицы откосы и отлив следует устанавливать на окна с учетом возможного попадания снега и дождя. Поэтому все места примыкания смазываются силиконовым герметиком. Поскольку квартира расположена в многоэтажке, то Вадик сразу в перечне услуг указал наружные работы. Висеть в окне на 20 метровой высоте и пытаться что-то сделать, к тому же правильно, вряд ли получится. Фирма имеет подъемное оборудование и специалистов-верхолазов. Они производят демонтаж оставшихся элементов старого блока, и монтаж новой окантовки, ставят панели откосов. Друг уже пользовался их услугами, когда надо было отмыть стекла снаружи от пыли.

Демонтаж старого окна сделали раньше, теперь к новому ставим плиту ПВХ

Проводим монтаж подоконников и откосов на пластиковых окнах

Бригада сделала демонтаж окна и старого подоконника. Расчистила проем и установила новый блок. Монтаж завершили заделыванием щелей по периметру рамы. На следующий день, когда все подсохло, срезали лишнюю пену снаружи, сделали окантовку проема и отлив.

Вадик не стал заранее заказывать плиты для подоконника, и покупать панели под откосы. Правильно определить размеры можно после того, как завершен монтаж окна. Подоконник должен примерно на 5 см выступать с обеих сторон за раму. Размеры старого блока могут отличаться, как рамы. Сделав демонтаж, рабочие расчищали и расширяли проем, подгоняя его под готовую конструкцию. Пластиковая коробка уже старой деревянной, и выступ стены получился шире.

Сначала моему другу пришлось очистить и отмыть от строительного мусора боковые поверхности стены. Подрезать выступающую за раму пену. Затем мы занялись подоконником. Я предложил самый простой и надежный способ, при котором панели остаются целыми при любой нагрузке.

1. Заказали подоконник из ПВХ длиннее рамы и на 10 – 12 см шире, чем выступ стены.
2. Отметили вертикальную линию ниже рамы на ширину подоконника.
3. Сделали стяжку до намеченного уровня.
4. Прикрутили к подоконной планке Z-пластины.
5. По краю положили для упора угловой профиль.
6. На следующий день жидким раствором покрыли стяжку на торце стены, завели подоконник под раму до упора в пластинах и прижали к профилю. Проверили наклон панели от окна 1 – 2 градуса.

Осталось отмыть от лишнего раствора панели и стену, пока не застыл цемент. Когда завершится процесс кристаллизации, на подоконник можно становиться даже в центре взрослому человеку, чтобы отмыть пыль с пластикового окна или повесить шторы.

Строители часто применяют и другие способы, чтобы закрепить плитку на подоконник.

1. Под раму закручиваются болты на толщину панели ПВХ. Для упора ставятся клинья снизу на торец стены. Подоконник заводится до упора, и снизу все пространство заполняется пеной. При необходимости, замена старого подоконника другим делается быстро. Но длинные панели могут прогибаться и разрушаться при нагрузке.
2. Вместо болтов, фиксацию подоконника снизу можно сделать с помощью специальных пружинных скоб. Они устанавливаются под рамой, крепятся на стену и прижимают край плиты к нижней части окна.

Оба способа отличаются только крепежом. Пену надо наносить постепенно, при расширении она может поднять панель и даже перекосить конструкцию пластикового окна. Желательно иметь опыт работы с пеной, сразу отмыть излишки с панели и стены, пока состав не застыл.

Откосы упираются нижним и верхним торцом в горизонтальные плиты окантовки

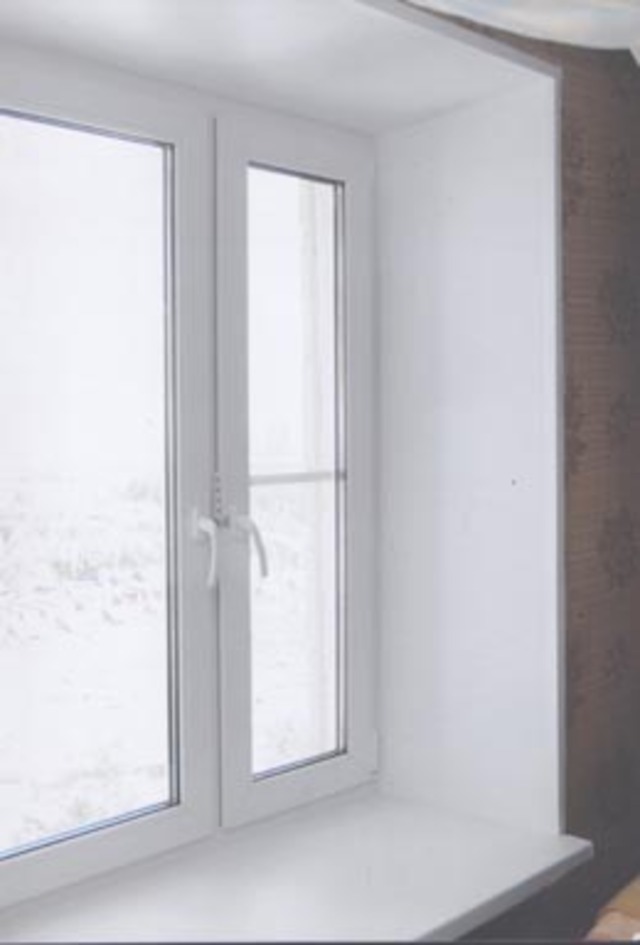

Самостоятельная установка подоконников и откосов на пластиковых окнах

Откосы устанавливаются после того, как сделана замена окна, и монтаж подоконника полностью завершен. Они должны плотно прилегать торцами верхней панели просвета и подоконнику. Угол рассеивания не гостирован. Правильно при установке ориентироваться на световой поток. Чем уже окно и толще стена, тем больше угол разворота. Использовать для откосов лучше всего сэндвич панели. Они подходят для самостоятельной установки:

• прочные;
• держат тепло;
• режутся мелкой ножовкой.

По периметру рамы крепится стартовый профиль. На край со стороны помещения монтируется деревянная планка. После укладки утеплителя, панель заводится за профиль рамы и приклеивается жидкими гвоздями к планке. Фиксировать можно скотчем. Начинать следует с верхней панели, затем ставятся боковые откосы.

После полного высыхания клея, устанавливается декоративный угловой профиль, закрывающий наружный торец откосов. Затем щели дополнительно заделываются герметиком.

Замена невозможна, проще покрасить пластиковый подоконник

Установка подоконников и откосов на пластиковых окнах

Пластиковые окна служат более 20 лет. Подоконник ПВХ теряет привлекательный вид быстрее и необходима его замена или обновление. Возникает вопрос, чем покрасить пластиковый подоконник, какую грунтовку применить. Сделать самостоятельно покраску старого подоконника можно, выполняя правильно определенные требования.

1. Подоконник необходимо отмыть и обезжирить.
2. По гладкой поверхности пройтись мелкой шкуркой, создавая шероховатость.
3. Применить грунтовку, предназначенную для пластика.
4. Хорошее качество отделки дает краска с баллончика для автомобилей.

Пластиковые детали чаще всего красят при ремонте машин. Качественную краску и грунтовку для подоконника ПВХ лучше покупать в авто магазине. Там же вы можете приобрести и смывку. Со старого пластика краску можно только отмыть. Другие способы портят поверхность панели.

Также рекомендуем к прочтению:

Оконный проем в кирпичной и деревянной стене Деревянное окно своими руками и пошаговая инструкция для чайников Деревянные жалюзи своими руками Откуда берется плесень на окнах и как избавиться от нее? Сэндвич панель для окон: преимущества и недостатки отделки. Технология монтажа

Устанавливаем подоконник и откосы для пластиковых окон своими руками

В последнее время выбор людей лежит в сторону пластиковых окон, а также пластиковых откосов для них. У таких откосов есть много преимуществ, одно из которых, это долговечность данного материала и уход за ним. Если оштукатуренные откосы нужно периодически шпаклевать и красить, чтобы они сохранили хороший вид, то с пластиковыми откосами никакие подобные процедуры не требуется. Нужно лишь изредка протирать их.

Откосы для окон можно легко установить своими руками, нужно лишь знать порядок работ. В данной статье будем рассматривать также монтаж пластикового подоконника.

Сначала составим список необходимых материалов. Нам потребуются:

• стартовый профиль
• откосы
• подоконник
• саморезы 3,5*11 мм (клопы)
• саморезы по дереву 3,5*32 мм
• очиститель для ПВХ
• жидкий пластик
• монтажная пена

Стартовый профиль, клопы, саморезы по дереву, очиститель ПВХ, жидкий пластик

Монтаж подоконника

Монтаж начинаем с установки подоконника. Для этого выпиливаем подоконник нужных нам размеров. Не забываем оставлять «ушки», которые будут заходить на стену и на которые будут становиться откосы. Обычно длина ушек составляет 5-10 см.

После нужно расклинить подоконник так, чтобы между ним и краем профиля окна не было зазоров. Для этого берем обрезанный кусок подоконника, вставляем его под раму окна, упирая в донник, и подкладываем подложки, чтобы тот плотно прижался к раме. Такую процедуру проделываем каждые 40-50 см. Таким образом мы создадим опоры для нашего подоконника.

Затем пропениваем всю эту поверхность. Пены не нужно наносить очень большое количество, т.к. при высыхании она увеличивается в 2-3 раза и может деформировать подоконник.

И устанавливаем подоконник.

Монтаж подоконника завершен

Установка откосов на пластиковые окна

Отрезаем стартовый профиль равный ширине окна и прикручиваем его по верхнему краю рамы. Затем замеряем расстояние от подоконника до верхнего стартового профиля и по нему отрезаем боковые. Их также прикручиваем на клопы (саморезы 3,5*11 мм) расстояние между которых 10-15 см.

Установка стартового профиля

Самый простой способ монтажа пластиковых откосов — это установка верхней панели, а затем боковых.

Для этого отрезаем верхнюю панель по размерам, вставляем ее в стартовый профиль и прикручиваем ее выровняв по уровню. Распил осуществляется с помощью лобзика или ножовки с мелким зубом. Идеальным решением считается распил болгаркой с диском по металлу.

Монтаж откосов пластиковых окон рекомендуется делать в защитных очках во избежание попадания мелкой стружки в глаза при распиле пластика.

При замере боковых откосов нужно всегда прибавлять 1-2 мм к высоте, чтобы исключить появление больших зазоров между панелями. Если же откос окажется большим, то снимаем лишнее с помощью болгарки. Затем устанавливаем боковые откосы. Для облегчения можно воспользоваться металлическим угольником или шпателем.

Устанавливаем боковые откосы

Швы между верхней и боковыми панелями в идеале не должны составлять более одного, максимум двух миллиметров.

Зазоры между откосами

После закрепления боковых откосов отрезаем и защелкиваем обналичку.

На этом установка откосов завершена.

Чистка и спайка откосов

Очистку откосов от грязи и пыли делают с помощью специального очистителя для ПВХ. Самым распространенным является COSMOFEN. Берем чистую белую тряпочку, пропитываем ее нашим очистителем и протираем стыки откосов.

Важно! Все работы с очистителем нужно проводить в резиновых перчатках, т.к. он очень едкий.

Также не рекомендуется наливать его на поверхность, например подоконника и растирать его. Это приведет к прожиганию полотна.

После чистки стыков приступаем к спайке откосов. Для этого открываем тюбик с жидким пластиком и промазываем все соединения.

На этом наша работа закончена.

Установка откосов закончена

Жидкий пластик засыхает в течении 2-3 часов, поэтому мыть откосы рекомендуется по истечении этого времени. Отделка наружных откосов производится подобный образом. На больших этажах требуется обезопасить себя страховочной веревкой, чтобы случайно не улететь вниз.

Вам будет интересно:

Источники: http://moyalodzhiya.ru/okna-i-dveri/ustanovka-podokonnikov-i-otkosov.html, http://pootdelke.ru/otdelka-okon/ustanovka-podokonnikov-i-otkosov-na-plastikovye. html, http://bezgvozdya.ru/okna-dveri/ustanavlivaem-podokonnik-i-otkosy-dlya-plastikovyx-okon-svoimi-rukami.html

Монтаж откосов и подоконников пвх в Москве

Популярные сегодня окна ПВХ занимают лидирующие позиции на национальном рынке. Удивляться нечему! Ухаживать за окнами из пластика проще простого, они обладают свойствами звукоизоляции, герметичности и теплоизоляции. Особой отделки так же не требуют. Но при монтаже таких конструкций тяжелее всего установить откосы и подоконники.

На установку откосов тратиться большая часть времени, не берем во внимание пластиковые откосы (монтируются вместе с оконной коробкой). Трудоемким является установка наружных откосов (при отсутствии четверти дело усложняется), внедрение отливов со стороны улицы. По сути, перечисленные работы – завершающий этап установки окон и определяет конечный вид и правильность геометрии оконного проема.

Обращаем ваше внимание на то, что все работы по монтированию окон, откосов, подоконников должны производить специалисты. Для того чтобы начать установку откосов, подоконников необходимо тщательно подготовить окно: отрегулировать, проверить петли и замки на предмет заедания, окно должно располагаться по уровню всех плоскостей. Для запенивания требуется оставить 1 – 3 см по бокам и между рамой и верхней перемычкой, под которою непосредственно устанавливается окно. В рамах пакеты крепятся с помощью штапиков без люфта. Важно, чтобы рама закреплялась специальными пластинами в проеме окна. Каждая пластина должна быть снабжена двумя закрученными само резами. При работе с узкими стенами предусмотрено крепление через раму оцинкованными само резами (при таких условиях обязательно проверьте функциональность механизмов окна, не испортив раму).

После чего окно герметизируется качественной монтажной пеной, которая должна затвердеть. Со стороны улицы пену следует защитить от контакта с влагой, это можно сделать, используя силиконовый герметик или ленту для наружных работ. Пену снаружи желательно наносить аккуратно, чтобы не пришлось обрезать: на открывшемся (после обрезания) месте находятся поры, что может вызвать попадание влаги через них. В помещении пену обрезают, так же аккуратно, острым ножом. Внутри так же защищают открытые слоя пены от влаги. Герметизирующее вещество наносится с помощью пистолета, равняется по всей поверхности монтажной пены шпателем, специально предназначенным для работы с герметиком, или резиновым шпателем. Если не обработать пену, она будет впитывать влагу, размокнет, начнет крошиться, утратит свои свойства.

Пластиковые откосы монтируются с самим пакетом окон. Прежде всего, пластиковые откосы требуется запилить, чтобы образовался требуемый угол проема, только после этого вставить их в раму. Поставили окно, теперь по периметру размещаются и устанавливаются наличники, в которых закрепляются откосы в следующей очередности: два боковых, затем верхний откос. Щели, как и в предыдущем варианте, скрываются при помощи силиконового герметика.

Откосы из такого материала, как гипсокартон, требуют к себе большего внимания. Специалисты устанавливают окно, затем к стенам (по периметру проема) крепят профили из металла, к которым, впоследствии, фиксируются боковые листы. Дальше в ход идут само резы, с помощью которых лист гипсокартона отгибают, затем притягивают к стенам.

Откосы отделены от стены некоторым пространством, которое заполняется пеной по краю. Дабы откос был ровный и не трансформировался нужно подчиниться чувству меры при работе с пеной. Далее устанавливается верхний откос. Требуется следить за углом схождения откоса: он должен быть одинаковым со всех боков, для соблюдения симметричности. Щели заделываются герметиком, откос зашпаклевывается, окрашивается. На откосы помещаются исключительно влагостойкие ГКЛ-листы (зеленого цвета).

Существует еще одна разновидность откосов – штукатурные откосы. Стандартно такие откосы используют снаружи, только в отдельных случаях внутри помещения. Готовит их мастер-штукатур из гипсовой штукатурки совместно с цементной штукатуркой. До момента затвердения штукатурки, требуется шпателем проделать разрез между рамой и откосом. Полученный разрез далее заполняется герметиком, если забыть реализовать это действие со временем появиться щель, которая при воздействии на нее тепловой оконной деформации приведет к разрушению откоса. Наружные откосы выполняются по описанному выше принципу, но только цементным раствором или особыми штукатурными смесями, подходящими для работ на улице. После чего закрашиваются и шпаклюются в обязательном порядке.

Подоконники в своем большинстве устанавливаются пластиковые, их преимущества – долговечность, простой монтаж и оптимальная цена. Установка заключается в помещении подоконника в специальный паз, сформированный в раме. Промежуток от подоконника до стены должен варьироваться в 1–3 см, а требуемый зазор формируется при маленькой стяжке. Подоконник должен войти в паз, значит, его нужно выпилить по форме откосов, затем ввести в паз, установить подпорки требуемой толщины, с целью выровнять уровень. Потом запенивают подоконник и ставят сверху груз во избежание деформации, а пространство между рамой и подоконником заделывают герметиком.

Установка ПВХ подоконников в Москве

Сегодня все большей и большей популярности набирают ПВХ подоконники, преимущество которых — влагоустойчивость и покрытие, которое не нужно красить. Более того, ширина таких подоконников до 1000 мм. как цветных так и белых, с матовой и глянцевой поверхностью, это дает возможность установить ПВХ подоконники на любое окно.

Что касается процесса установки, то здесь ничего сложного нет, но все же перед монтажом нужно ознакомится с подробной инструкцией.

Шаг 1 – замеры.

Чтобы вычислить необходимую длину подоконника, нужно к ширине окна добавить десять сантиметров. Ширина подоконника вычисляется немного похожим способом, только здесь к расстоянию от окна до угла стены (что было понятнее, это толщина стены от окна в комнату) прибавляется восемь сантиметров. Принято считать, что 8 см – это самая оптимальная длина выпуска подоконника. Практика показывает, что в 90% 8 см – это удобный выступ, кроме того, если близко под подоконником размещен радиатор, то слишком выступающий подоконник будет нарушать правильную конвекцию воздуха. Длина подоконника должна быть такой, что бы его передний край находился как раз на уровне средины радиатора. Если же между подоконником и радиатором более десяти сантиметров, ширина подоконника может быть и большей, то есть подоконник может перекрывать радиатор, при этом циркуляция воздуха будет вполне нормальной.

Шаг 2 – установка пвх подоконников.

Важно знать, что подоконник устанавливается не впритык к окну, а под него. Для этого все ПВХ окна имеют специальный профиль, снаружи к нему крепится отлив, а вот со стороны комнаты – подоконник.

Пользуясь сделанными ранее замерами, нужно вырезать подоконник необходимых размеров с учетом нескольких сантиметров, которые будут находится под профилем окна. С каждой стороны нужно сделать по небольшому выступу, обычно это сантиметров пять, но здесь уже дело вкуса.

Если установке подоконника мешают откосы либо что-то еще, вспоминаем о наличии перфоратора и делаем в стене небольшие пазы, чтобы подоконник отлично сел на место.

После этого нужно позаботится о подкладках. Используя ненужный отрезок подоконника подберите подкладки таким образом, чтобы подоконник достаточно плотно прилегал к оконной раме, но не переусердствуйте, иначе в результате подоконник будет иметь неровный угол.

Эти подкладки должны размещаться вдоль всей рамы, на более или менее равном расстоянии, при чем так, чтобы находились примерно на сантиметр от края стены. Тогда на финальных стадиях монтажа у вас не возникнет проблем с тем, чтобы сделать их незаметными.

Очень часто передний край подоконника делают ниже на несколько миллиметров, чем у оконной рамы. Это удобно тем, что если на подоконник попадет вода, она не будет задерживаться, а стечет вниз.

Шаг 3 – проверка.

Когда подкладки будут на месте, а подоконник будет вставлен на свое место, необходимо проверить, насколько равно он установлен, для этого обязательно нужен уровень. Если никаких проблем нет, можно переходить к следующему этапу, если же подоконник стоит неправильно, нужно исправлять с помощью тех же подкладок.

Шаг 5 – фиксация.

Для того, чтобы хорошо зафиксировать подоконник вам нужно выбрать брус соответствующей длины, а так же упоры, которые понадобятся для хорошей фиксации. В таких случаях не рекомендуется использовать тяжелые предметы, поскольку пена чаще всего выдавливает их.

Перед тем, как окончательно зафиксировать подоконник, нужно убрать рабочее место, хорошо вымести всю пыль и мусор, которые появились в процессе работы. Не забывайте, что на подоконнике всегда есть защитная пленка, убирать ее сразу не рекомендуется, чтобы не повредить покрытие, но вот край, который загоняется под окно, должен быть без нее.

Теперь наш подоконник находится на финишной прямой. Лучше всего для монтажа использовать профессиональную пену, ведь к ней предусмотрен специальный пистолет для монтажной пены. Сначала пена наносится вдоль всей рамы, после чего подоконник ставится на место, фиксируется подготовленными распорками, а пустота, которая образовалась, опять же заполняется пеной. Важно не забывать, что пена при использовании сильно расширяется, поэтому нужно быть достаточно осторожным и не переусердствовать, кроме того, пена быстро схватывается и сложно снимается, поэтому если она попадает в ненужные места, ее сразу же нужно убрать с помощью обычной тряпки пропитанной специальным очистителем продукции Cosmofen (Космофен). Если же в наличии нет такого, то подойдет и известный многим уайт-спирит.

Ни в коем случае не убирайте распорки до тех пор, пока не убедитесь, что пена полностью высохла, и не забудьте проверить результат своей работы с помощью уровня. Если же что-то в работе пошло не так, и результат оказался неважным, пену можно разрезать обычной ножовкой, подоконник очистить и проделать всю работу еще раз.

Если же все прошло хорошо, и подоконник стоит ровно, излишки пены нужно обрезать, а затем заштукатурить. Чтобы знать наверняка, что слой штукатурки не пойдет трещинами, можно обрезать чуть больше пены, чем нужно, и наложить штукатурки слоем толще на 3-7 мм. Чтобы завершить полностью работу осталось пройтись шпатлевкой.

Инструменты которые вам понадобится:

1. Рулетка
2. Уровень
3. Карандаш ( маркер )
4. Электролобзик ( ручная пила с мелким зубом )



Материаллы которые вам понадобятся:

1. Подоконник пвх
2. Монтажная пена ( цементный раствор )
3. Жидкий пластик ( силикон )
4. Очиститель ПВХ

Установка подоконника своими руками: инструкция монтажа

Строительные компании, выполняющие монтаж окон, часто не доводят дело до конца. После работы остается голый оконный проем, который нуждается в отделке. С целью экономии многие стараются установить подоконник, сделать откосы самостоятельно.

Важно правильно выполнить монтаж подоконной доски, чтобы она крепко держалась, не промерзала. От качества установки зависит, будет ли на окнах конденсат, который приводит к запотеванию, появлению плесени. Прочитайте наше руководство ниже, чтобы справиться с задачей.

Правила монтажа подоконника для пластикового окна

Установка подоконника – сложный технический процесс, который имеет ряд нюансов. Даже если у вас нет опыта, ознакомьтесь с процессом, чтобы в будущем не возникло проблем.

На рынке есть несколько основ для подоконника:

• Натуральный камень в виде мрамора, гранита, искусственный вариант – кварц, акрил.
• Деревянные изделия (лиственница, вишня, дуб или сосна).
• Из композитов – ДСП, МДФ.
• Пластиковые доски.

В целом инструкция по монтажу во всех случаях идентичная. Но для каждого материала есть свои особенности. И знание позволит самим в доме поставить подоконник.

Варианты подоконников (более детально)

Плита в подоконном проеме должна аккуратно вписываться в существующий дизайн помещения. При этом она обладает другими полезными функциями. Может служить практичным элементом – полочкой для цветов, столешницей для кухни, подставкой для книг и т.д. Старайтесь выбирать оптимальный вид материала поверхности, чтобы при эксплуатации не возникало проблем.

Натуральный камень

Подоконники из этого материала – деталь обстановки, которая демонстрирует достаток в доме и вкус владельцев.

К плюсам можно отнести:

• Красивый вид.
• Большое количество узоров и расцветок.
• Хорошая прочность. При этом гранит и мрамор по прочности уступает только алмазам.
• Стойкость к скачкам температуры, влаге, прямым лучам солнца.
• Длительный срок службы.
• Легкий уход.

Наряду с плюсами есть свои недостатки:

• На поверхности гранита могут появиться царапины от острых предметов.
• Мрамор реагирует на пищевые кислоты. Плохо отмываются кофейные и чайные пятна.
• Накапливает радиоактивное излучение.
• Высокий показатель теплопроводности.
• Ограниченные размеры (большую плиту по площади трудно обрезать, полировать, транспортировать, выполнять монтаж).
• При появлении сколов и трещин поверхность не подлежит восстановлению.
• Большой вес. Для своего дома перенос плиты не составляет проблем. В квартиры придется поднимать поверхность краном.
• У гранита небольшое количество расцветок. Но принт у природного материала красивый.
• Высокая цена.

Искусственный камень

Считается хорошей альтернативой мрамору и граниту. Выпускают на основе акрила или кварцевого агломерата.

Готовый продукт имеет свои преимущества:

• Небольшой вес, проще крепить и перевозить.
• Любые размеры (по ширине, толщине).
• Высокая прочность. Выше, чем у плит из дерева или ПВХ, но ниже, чем у натурального камня.
• Долгий срок службы.
• При добавлении разных компонентов в изделие можно получить необычный цвет, узор, которые будут имитировать природный материал.
• Поверхность не боится влаги, не впитывает запахи кухни, легко чистится.
• На ощупь подоконник как натуральное дерево, теплый.
• Легко реставрировать при помощи шлифовки, термической обработки, клея.

К минусам можно отнести:

• Нет стойкости к высокой температуре. Остаются следы от горячей посуды, сигарет.
• Разрушается от химических веществ с абразивным составом.
• Плиту легко поцарапать. Обычно следы истирания видны на черной, серой или шоколадной поверхности.
• Высокая цена. Иногда выше, чем у натурального подоконника.

Совет! Указанные выше недостатки легко корректируются специалистами на месте. Не нужно демонтировать плиту. Но это дополнительные расходы.

Дерево

Как и камень, изделия из дерева относятся к натуральным материалам. Пользуются спросом при установке в конструкцию окна. При появлении практичных искусственных материалов деревянные изделия резко упали в рейтинге потребителей, но сохранили своих поклонников.

Удобно использовать такой материал, если окно тоже будет из дерева. Конструкция выглядит солидно, создает впечатление уюта в помещении. Главный минус – боязнь влаги. Чтобы продлить срок службы, нужно нанести эмаль, воску, масло, предварительно зачистив поверхность. Для домашних подоконников подойдет сосна, ясень, дуб, иногда используют вишню.

К преимуществам деревянных подоконников можно отнести:

• Экологичность.
• Высокая прочность. Выдерживает вес человека, горшков с цветами.
• Долговечность при эксплуатации. Не бьются как натуральный камень, стойкость к горячей посуде, как у поливинилхлорида или акриловой доски.
• Отличные показатели теплоизоляции.
• Оригинальная фактура, красивый цвет. Поверхность можно сделать под глянец, придать вид старой древесины.
• Природная теплота.

Минусы:

• Боится влаги. Плита деформируется, набухает. Обязательно нужно обработать материал лаком или краской.
• Требует тщательного ухода.
• Плохо переносит контакт с радиаторами. Необходимо обеспечить достаточное расстояние от поверхности к источнику тепла.

По стоимости плита из сосны не отличается от пластика, дубовая – от цены на натуральный камень.

Композит

Заменить массив могут изделия из МДФ или ДСП. Но они сильно проигрывают остальным видам подоконников. Главная проблема – в набухании поверхности при контакте с влагой. Для защиты используют водонепроницаемую пленку. Но она легко повреждается при контакте с горячими предметами, от острых предметов. Ламинированный МДФ стоит дороже, считается более качественным материалом.

ПВХ

Популярны из-за доступной цены. Монтаж конструкции легко выполнить своими руками. Заказать плиту можно любого цвета, что делает изделие универсальным для любого дизайна в помещении. Срок службы – свыше 25 лет.

Материал стойкий к влаге, выдерживает большие нагрузки. Можно становиться на него во время мытья окон. Изменить цвет покрытия легко, если сверху нанести декоративную пленку нужного оттенка. Толщина изделия не менее 2см. Состоит продукция из 2-х тонких листов (верх не менее 3мм, низ – от 2,5мм). Соединены слои между собой ребрами жесткости. Чем толще листы, тем прочнее конструкция.

Установка пластикового подоконника в доме своими руками имеет свои положительные стороны:

• Экономия бюджета. По цене ниже деревянных подоконников, изделий из камня.
• Срок эксплуатации совпадает со сроком службы пластикового окна.
• Можно получить элемент разный по дизайну, который впишется в любой интерьер. Есть имитация дерева, камня.
• Правильная установка подоконника на домашнее пластиковое окно поможет обеспечить качественную теплоизоляцию в помещении.
• Легко самому поставить пластиковый подоконник на свой балкон либо лоджию.

К минусам необходимо выделить:

• Нет стойкости к высоким температурам. Будут следы при эксплуатации от горячих кастрюль и сигарет.
• Невысокая прочность конструкции.
• Накапливает грязь. Но ее легко убрать при помощи моющего средства и губки.

При правильной эксплуатации такие недостатки не проявляются.

Все виды подоконников легко установить своими руками. На пошаговом примере монтажа пластиковых подоконников рассмотрим общий принцип крепления плиты к окну из др. материалов.

Какие нужны инструменты и материалы для работы

Перед тем как вставить пластиковый подоконник в домашнее окно, следует запастись следующими материалами и инструментами:

• Строительным уровнем.
• Монтажной пеной.
• Элетролобзиком, ножовкой.
• Карандашом, рулеткой.
• Перфоратором с набором долот и сверл.
• Пистолетом для пены.
• Стамеской.
• Клеем ПВА.
• Деревянными брусками.
• Акриловым герметиком.
• Молотком.

Помимо этого, могут понадобится специальные прокладки из ПВХ, перфорированные пластины для крепежа плиты.

Подготовительные работы

Выполнять установку подоконника дома на пластиковые окна своими руками следует так, чтобы тот плотно входил в боковую стену. Необходимо вырезать в откосах разъемы глубиной до 2см. Предварительно приложите пластиковый подоконник к стене, сделаете на нем нужные отметки карандашом, после выбирайте пазы.

Совет! Процедура подгонки подоконника к проему в стене требует точности и аккуратности. Иначе придется долго восстанавливать откосы. Чтобы повреждения на откосах были минимальные, следует на этапе монтажа относится к ним максимально бережно.

Далее выполним углубления. Выбираем вариант в зависимости от материала стен:

• Откосы из гипсовой штукатурки. Для этого используем стамеску и молоток.
• Бетонные откосы. Углубление для конструкции из пластика следует делать при помощи перфоратора.

После выполнения указанных действий нужно почистить подстановочный профиль, а низ окна − от штукатурки и пыли. После обработанную зону увлажняют при помощи грунтовки. Она укрепляет поверхность.

Совет! Чтобы не допустить сквозняки от окна, необходимо хорошо заделывать щели в проеме оконной рамы.

Как делать замеры оконного проема

Главное правило для качественной установки пластикового подоконника – изделие должно выступать не более чем на 8см. Проведите предварительно замеры. От точности расчетов зависит внешний вид, прочность всей конструкции. Учитывайте ряд параметров.

Для начала это монтаж пластикового подоконника на определенном расстоянии от батареи (вертикальное расстояние не менее 10см). Иначе будет нарушена циркуляция воздуха, а это ухудшит микроклимат в доме.

Совет! Если пластиковая плита будет сильно заходить за радиатор, тепло от него не сможет подняться до окна. В итоге окно начнет запотевать, появится плесень и грибок. Для решения такой проблемы строители часто просверливают в пластике отверстия, заделывают неэстетичные дыры решетчатой накладкой.

Современные модели оснащают спецпрофилем для крепежа отлива. Пластиковая плита имеет стандартные размеры. Длина элемента 6м, ширина от 20см до 100см. Лишнее можно обрезать.

Выбиваются пазы

Доска пластиковой плиты должна заходить на 2-3см внутрь откоса. Для это перфоратором на уровне основания проема окна выбиваем паз 50х50мм. При отсутствии инструмента используем долото и молоток.

Если имеем дело с бетонным откосом, то понадобится болгарка. Отрезным кругом делаем 2-3 разреза в зоне, где будет паз. Чтобы не повредить раму, вплотную прижимаем к ней шпатель. Работать с разрезанным бетоном проще, чем с монолитным основанием.

Подготавливаем основание стены

Очищаем проем от лишнего мусора. Монтажная пена должна вступать в непосредственный контакт со стеновым материалом. Вырезаем герметик из-под нижнего оконного профиля на глубину до 2-3см для частичного защемления плиты конструкцией оконного проема.

Если расстояние между плоскостью пластикового подоконника и стеной менее 1см, то в стене нужно сделать выемку шириной до 70мм, глубиной 20-30мм для образования пенного шва, на который ляжет пластиковая панель. Такие манипуляции позволят поставить в квартире пластиковый подоконник своими руками.

Инструкция по установке

Фиксация выполняется 2 методами. Рассмотрим самый популярный вариант, когда нужно использовать герметик и деревянные распорки. Это самый надежный способ установки пластикового подоконника дома своими руками.

Порядок работы следующий:

1. Вставляем плиту в подготовленное место. Для подгонки используем деревянные маяки и строительный уровень. Располагаем элементы с шагом не более 80см.
2. У переднего торца подкладываем опорные колодки из дерева. Расстояние между ними не выше 50см, а от боковых откосов до колодок – 10см.
3. Вторично проверяет угол наклона уровнем. Если есть расхождения, то подгоняем бруски по толщине.
4. Отверстие между плитой и бетонным основанием задуваем герметиком. Не нужно заделывать проем полностью, просто фиксируем выровненное изделие.
5. Ставим равномерно груз на подоконную доску, чтобы пена не приподняла подоконник. Хватает 3-4 бака по 5л.
6. Задуваем свободное пространство пеной. Используем строительный пистолет, чтобы сделать работу аккуратно.

Совет! Плита должна плотно стыковаться с окном, а зазор между стеной и подоконником не должен быть выше 4мм.

7. Даем 2-3 дня конструкции, чтобы пена высохла. Излишки удаляем канцелярским ножом.
8. Если обнаружите щели, замажьте их акриловым герметиком.
9. Торцы плиты закрываем заглушками. Для крепления понадобится обычный клей ПВА.

Останется только снять защитную пленку с изделия.

Монтаж подоконников из других материалов

Замена плиты в деревянном окне аналогичная установке пластикового подоконника. Убираем старое полотно, выполняем подготовительные работы. Выравниваем плиты, приводим в порядок откосы, чтобы доска надежно встала на место.

При наличии определенных знаний, как поставить дома пластиковый подоконник, можно не приглашать специалистов. Работу легко выполнить своими силами.

Монтаж откосов пластиковых окон своими руками

Среди многочисленных фирм по монтажу пластиковых окон и дверей очень трудно найти такие, которые бы сразу занимались откосами. За время, потраченное на доделывание откосов на один проем, сотрудники компании могут установить 4–5 окна и получить намного больше денег. А некоторые виды откосов нельзя сделать в течение одного дня, технология требует времени на застывание и высыхание материала, это еще больше отбивает у них желание заниматься такими услугами. Кроме того, сама необходимость монтажа откосов изменяет алгоритм действия «установщиков» пластиковых окон. Они должны старые окна вынимать очень осторожно, чтобы не создавать больших разрушений существующей отделки, тщательно продумывать конкретное место монтажа рамы с учетом толщины и материала изготовления стен. Нет откосов – нет проблем, вот метод установки пластиковых окон сотрудниками компаний.

Откосы на окнах снаружи

Еще одна неприятность для установщиков окон – если самим делать откосы, то требуется контролировать расстояние между рамой и оконным проемом. Таким способом можно облегчить дальнейший монтаж декоративных элементов оконного проема. А обыкновенная установка требует от них лишь сверления четырех отверстий под дюбели в вертикальных стенах проема, фиксации рамы под уровень и запенивание щелей. После этого мастера получают свои деньги, а хозяин вынужден нанимать другую бригаду строителей для финишной отделки окон или заниматься этим самостоятельно.

Наружные откосы на окна

Важно. Если окна устанавливают сотрудники компании, то обязательно требуйте, чтобы они тщательно очистили от пыли и грязи поверхности оконного проема, а перед запениванием обильно смочили их водой.

В большинстве случаев такие работы не делаются, прочность фиксации конструкции существенно понижается. В дальнейшем под воздействием ветровых нагрузок или во время открывания/закрывания кокон рамы немного расшатываются, около сделанных вами откосов и рамами появляются трещины. Устранять их бесполезно, для ликвидации брака придется усиливать крепления рам. По трудоемкости эти работы ничем не отличаются от работ по установке пластиковых окон. По существу вам придется делать заново те работы, за которые деньги уже уплачены.

Пластиковый откос

Особенности наружных откосов

Только неопытные застройщики могут подумать, что никакой разницы между внутренними и наружными откосами нет. Она существует, и довольно существенная. Понимание особенностей обустройства наружных откосов даст возможность избежать ошибок, улучшить их внешний вид и увеличить время эксплуатации.

1. Если в большинстве случаев углы внутренних откосов имеют ровно 90°, то с внешними ситуация иная. Нижняя часть обязательно делается с уклоном для улучшения стока воды. Верхние и боковые могут иметь как прямой, так и тупой угол. Профессионалы советуют делать откосы в этих местах под углом 110°–120°. За счет этого не только улучшается внешний вид здания, но и увеличивается естественная освещенность комнат. Всего несколько градусов «задерживают» в комнате солнце на 30–40 минут, а это немало.

   Отделка оконных откосов снаружи

2. При выборе технологии и материалов изготовления откосов нужно принимать во внимание условия их эксплуатации. Для каменных домов оптимальный вариант изготовления откосов – цементно-песчаный раствор. Для окон на деревянных домах, соответственно, лучше применять пиломатериалы. Использование пластиковых откосов очень не рекомендуется. Хотя они и выглядят отлично, и работать с ними легко, но по своим эксплуатационным показателям пластик намного уступает двум первым вариантам. Не существует пластиков, сохраняющих первоначальные физические показатели весь период эксплуатации. Никакие самые современные инновационные добавки не могут полностью защитить материал от негативного воздействия солнечных лучей, в том числе и ультрафиолетовых. Со временем меняется цвет и ослабляются межмолекулярные связи – пластик становится хрупким, на поверхности образуются микротрещины.

   Отделка наружных откосов пластиком

3. Работы можно делать только при положительных температурах и хорошей погоде. Если в помещении этот фактор не играет роли, то работа на улице требует более внимательного подхода.
4. На всех окнах в комнатах имеются шторы или гардины, они скрывают возможные проблемные места. Любой брак при изготовлении внешних откосов всегда будет заметным. Нужно в точности соблюдать рекомендованную технологию и иметь немалые навыки строительных работ своими силами.

   Откосы снаружи должны выглядеть эстетично

Как видим, монтаж наружных откосов не такое простое дело, работайте очень аккуратно и внимательно.

Цены на наличники и доборы для окон и дверей

Наличники и доборы для окон и дверей

Подготовительные работы

Итак, пластиковое окно установлено, монтажная пена застыла. Заводская полиэтиленовая пленка на рамах и створках не снята. Если ее нет, то придется принимать меры по защите поверхностей от загрязнения и механических повреждений.

Окна без откосов

1. Еще раз проверьте положение рамы окна, оно должно быть строго вертикальным, расстояние по периметру между окном и проемом одинаковым, ширина откосов не может отклоняться более чем на 5 мм. Обнаружились большие отклонения – придется их устранять. Работы непростые, часто приходится демонтировать окно. Но лучше один раз потерять время, чем потом много лет сожалеть о несделанном.
2. Очистите поверхности стены от мусора, срубите выступающие остатки строительных материалов.
3. Снимите размеры по всем сторонам, вверху и внизу.

   Замеры, ошибки

4. Решите вопрос с методом изготовления откосов и используемыми материалами. Решение зависит не только от запланированного дизайнерского вида, но и от особенностей пространственного положения рамы. Если имеется большой зазор между рамой и стеной, то придется принимать комплекс специальных строительных мероприятий для его уменьшения. К примеру, не рекомендуется делать штукатурку толще 2 см, нужно уменьшать зазор и т. д.

Мы рассмотрим несколько вариантов изготовления внешних откосов для пластиковых окон, начнем с наиболее практичных и надежных – из цементно-песчаного раствора.

Оштукатуривание откосов на кирпичных домах

Перед началом работ определитесь, какой будет отлив: из оцинкованного железа или стандартный пластиковый.

Стальной отлив

От материала изготовления зависит алгоритм его установки. Рама пластиковых окон имеет в нижней части специальную канавку, в нее должен вставляться отлив. «Наживите» его и посмотрите, под каким углом он лежит, на каком расстоянии от стен. Сделайте метки, они вам пригодятся во время оштукатуривания нижнего откоса.

Отлив пластиковый

На фото показан процесс установки отлива

Такие же размеры снимите и по бокам и сверху проема, узнайте требуемую толщину штукатурки. Чем она больше, тем сложнее будет делать откос. После снятия замеров, анализа состояния и разработки схемы производства работ можно приступать к оштукатуриванию откосов.

Цементно-песчаную смесь готовьте из расчета на часть цемента примерно 2,5–3 части песка, но не более. Раствор должен быть жирным, в противном случае при многократных замерзаниях/размерзаниях он начнет крошиться. Придется все переделывать или использовать различные способы защиты поверхностей. Кроме того, увеличенное количество цемента повышает коэффициент адгезии раствора к стенам, а это очень важно для откосов.

Цементно-песчаный раствор

Шаг 1. Защитите поверхность оконных стеклопакетов от загрязнения. Используйте для этого полиэтиленовую пленку и скотч. Закройте все места, на которые может попасть масса. Скотч приклеивайте прочно, чтобы во время работы пленка не отвалилась.

Защищаем стекла от попадания раствора

Шаг 2. Срежьте выступившую за пределы плоскостей рамы пену. Если есть большие пропуски после запенивания – заделайте их. Можете пользоваться раствором или различными герметиками. Пену отрезайте острым ножом непрерывными движениями, не допускайте разрывов. Чем лучше утеплитель – тем меньше тепловые потери. Но и это не все. Если по периметру рамы образуются мостики холода, то на откосах появляется конденсат, что становится причиной размножения грибков и плесени. Микроорганизмы не только негативно влияют на строительные конструкции и материалы, но и могут служить причиной появления различных аллергических реакций.

Откосы до отделки

Обязательно срежьте монтажную пену

Шаг 3. Подготовьте инструменты. Вам понадобится затирка, мастерок, отвес или уровень, дюбели, пульверизатор или щетка для смачивания поверхностей водой.

Рабочие инструрменты

Мастерами часто упоминается малка для откосов. На этой теме нужно остановиться подробнее. Что такое малка и для чего она используется?

Малка – инструмент, с помощью которого можно выравнивать штукатурку под различными углами. Мы уже говорили, что откосы нужно делать под тупыми углами, за счет этого увеличивается просвет оконного проема. Малку можно купить готовую в магазине, сделать самостоятельно или заменить ее элементарным приспособлением.

Малка

Стандартная малка состоит из двух металлических планок, соединяемых шарниром. После выбора нужного угла планки в шарнире зажимаются винтом. Делать ее можно и из деревянных планок, но это долго, для разовых работ нет смысла терять столько времени для нескольких окон.

Электронный угломер

Если есть непреодолимое желание выравнивать углы откосов с помощью малки, то можете ее сделать из одной доски. Один торец обрезается под нужным углом, он будет упираться в оконную раму. Вторая часть палки скользит по направляющей доске, зафиксированной к стене. Но есть еще один способ выдерживать нужный угол откосов, которым пользуются все профессионалы. Как они работают, мы расскажем ниже. Уверяем вас, что этот метод позволяет добиваться отличного качества и при этом совсем не терять время на изготовления малки или специального приспособления.

Малка для откосов

Шаг 4. Рекомендуем начинать оштукатуривание с верхней части откоса. Самый сложный и трудоемкий участок, требует некоторого умения и практических навыков.

Желательно поверхность предварительно сбрызнуть цементно-песчаным молочком. Это тот же раствор, только очень жидкий. Молочко выполнит две задачи: увлажнит очень сухие кирпичи и увеличит адгезию штукатурки к поверхности.

Смачиваем поверхности

Шаг 5. Установите на стене направляющую рейку. Для этого надо тонкую доску с абсолютно ровными сторонами закрепить на стене над оконным проемом. Боковая грань доски должна быть горизонтальной, крепление делайте дюбелями, отверстия в стене потом без проблем заделаются. Крепите ее надежно, она не должна шататься и, тем более, отваливаться. По доске будет скользить один конец правила.

Шаг 6. Если нужно наносить штукатурку большой толщины, то это следует делать в несколько приемов. Набросайте первый слой толщиной примерно 2–3 см, дайте ему немного подсохнуть. Потом накидывайте второй слой и так далее до того времени, пока не останется приблизительно сантиметр до окончательного выравнивания откоса. Раствор накидывайте тыльной стороной мастерка, только накидывание обеспечит полное заполнение всех щелей на поверхности.

Важно. У новичков часто не получается накидывание, не страшно, учитесь, через некоторое время появится опыт. Но никогда не пробуйте намазывать раствор на поверхность, ничего из этой затеи не выйдет. Можно немного подмазывать только углубленности, получаемые после накидывания. Но так профессионалы не работают. Они всегда накидывают, а для различных целей берут различное количество раствора.

Шаг 7. Выравнивать массу можно малкой или обыкновенной планкой. О малке мы уже говорили, теперь расскажем, как работают профессионалы. Они подготавливают обыкновенную ровную рейку, длина должна превышать ширину откоса примерно на 10 см. А что касается ширины, то здесь есть особое требование: она не должна превышать ширину зазора от створки до конца оконной рамы. Далее выравнивание раствора на верхнем откосе делается так:

• один конец рейки торцом упирается в раму, боковая грань плотно прижимается к створке. Второй конец рейки будет скользить по доске;
• медленно зигзагообразными движениями передвигайте рейку по доске и створке, выступающая за пределы толщины откоса масса выравнивается;
• в месте, где есть зазор между створками, снимите рейку с одной створки и установите на следующую. Не переживайте, что после ее перестановки останется небольшой бугорок, он без проблем выравнивается теркой.

Шаг 8. После того как лишняя масса стянется рейкой, на поверхности неизбежно останутся углубления различных параметров. Большие надо заделать мастерком. Возьмите немного массы на подставку из фанеры, тыльной стороной мастерка набирайте небольшие порции и заделывайте ямки. Массу нужно приклеивать с усилием. Держите фанеру под заделываемым участком, вся лишняя масса будет падать на нее.

Шаг 9. Подождите 40–50 минут для застывания раствора. Как только он стал немного прочнее, начинайте работать гладилкой. Не прилагайте больших усилий, работайте круговыми движениями, постоянно контролируйте положение рабочей поверхности гладилки (затирки). Если раствор сильно отвердел – смачивайте его водой. Внимательно работайте в углах откосов. Поправлять углы можно мастерком или шпателем, разницы нет. Пользуйтесь теми инструментами, которыми привычнее и легче работать.

Цены на смеси для выравнивания стен и потолков

Смеси для выравнивания стен и потолков

Теперь можно переходить к вертикальным откосам. Перед тем как отделывать боковые, установите на место отлив. Технология его установки зависит от выбранного типа. Но для всех случаев нужно соблюдать одно условие – выступающая часть отлива должна плотно входить в специальное посадочное место на раме пластикового окна. Принимайте все меры чтобы вода со стеклопакетов не попадала в пространство между рамой и отливом. Для гарантии можно посадочное место промазать силиконом.

Шаг 1. Установите отлив на место, на боковых поверхностях оконного проема отметьте место его положения по верхней поверхности. Не забывайте, что отлив должен устанавливаться под углом для надежного стека воды.

Установка отливов

Как установить отливы

Шаг 2. Снимите его, цементно-песчаной массой выровняйте нижний откос по уровню отмеченных линий. Во время работы используйте те же инструменты, которыми работали на верхнем откосе. Особой чистоты поверхности можно не добиваться, она все равно закроется.

Шаг 3. После того как масса застынет, установите отлив на окно. Закройте его тканью или пленкой от возможных загрязнений или повреждений.

Теперь можно начинать отделывать боковые поверхности откосов. Алгоритм производства работ почти ничем не отличается. Вначале устанавливаются доски по бокам, положение выравнивается уровнем или отвесом. Далее кидается раствор, выравнивание всегда делается снизу вверх, так меньше массы попадает на отлив. Она задерживается на поверхности правила и скидывается в емкость.

Схема установки маячка и рейки

Схема установки маяка и рейки относительно откоса

Наносим раствор

Выравнивание раствора

Оштукатуривание оконных откосов снаружи

Добавляем штукатурку, где не хватает и еще раз разравниваем

Выждав некоторое время, снимаем излишки гладилкой

Еще чуть позже проглаживаем вертикально подходящим по размеру правилом

Финишная затирка

Финишные работы

На второй день можно снимать направляющие доски. Удалите удерживающие гвозди или дюбели, рейку не открывайте на себя, а осторожно протягивайте в сторону от откосов, плотно прижимайте ее к стене. Так вам удастся избежать сколов свежей штукатурки.

Под доской обязательно будут небольшие пропуски, заделайте их мастерком, поверхности подровняйте затиркой. После того как откосы полностью высохнут, поверхности можно окрасить фасадной водоэмульсионной краской (белой или цветной) или сделать декоративную штукатурку таким же материалом, как и на фасадных стенах.

Штукатурка откосов

Пластиковые откосы

Вариант нечасто встречается, но имеет право на жизнь. Использование пластиковых откосов дает возможность завершить изготовление откосов за один день. Мы не советуем их делать по одной причине – срок службы пластиковых откосов примерно 15 лет, неужели вы желаете через это время опять заниматься строительными работами? Откосы делаются из пластиковых панелей для внешних работ, цвет и фактура должны гармонировать с внешним видом фасадных стен строения.

Отделка откосов

Под пластиковые откосы нужно изготовить несущий каркас. Делать его можно из металлопроката или деревянных реек. Принципиального различия нет, пиломатериалы надежно защищены от воздействия атмосферных осадков, срок службы такой же, как и у металлических. Мы рассмотрим изготовление самого простого варианта каркаса – из деревянных реек.

Установка пластиковых откосов

Шаг 1. Подберите рейки нужной длины и толщины. Они должны входить в пространство между стеной и рамой окна. При необходимости поправьте немного поверхность стены или уменьшите в некоторых местах толщину реек. Рейки нужно фиксировать по периметру откоса: внизу и вверху и по обеим сторонам проема. Если пластиковые окна имеют большие размеры, то поставьте дополнительно несколько реек на всех плоскостях. Предварительно закрепите их жидкими гвоздями, щели запените монтажной пеной. После того как пена застынет, для повышения устойчивости рейки можно зафиксировать несколькими дюбелями к стене. Но делать это необязательно, каркас и так очень прочно будет держаться. Выступившая после застывания пена обрежется.

Установка деревянных направляющих

Закручиваем саморезы и утапливаем шляпки на глубину до середины рейки

Направляющие выравниваем таким образом, чтобы они были строго параллельно раме

Шаг 2. Установите на стены сверху и двух сторон проема направляющие доски. Как это делается – описано выше.

Шаг 3. Поставьте на место отлив. Технология монтажа зависит от вида изделия.

Шаг 4. Проверьте положение деревянного каркаса. Все рейки должны лежать в одной плоскости, боковые, нижний и верхний откосы под углом. Соблюдайте вертикальность боковых откосов.

Шаг 5. Снимите точные размеры, подготовьте пластиковые панели и декоративные уголки.

Практический совет. Начинать установку панелей лучше со стороны фиксации. В этом месте панели имеют красивое закругление, ничего не придется дополнительно заделывать. Отрежьте тонкую пластиковую полоску, к которой фиксируются скобы или гвоздики, и этой гранью прижимайте к раме.

Шаг 6. Каждую панель замеряйте и отрезайте отдельно. Обрезать можно монтажным ножом, электрическим лобзиком или болгаркой. Лучше всего эту операцию делать на станке для обрезки керамических плиток – точно регулируется угол, срез получается идеально ровным «заводским».

Шаг 7. Фиксируйте пластиковые откосы степлером, небольшими гвоздиками или саморезами в предусмотренном производителем месте. Плотно прижимайте панели, не оставляйте щелей. Если окно больших размеров, то к деревянным поперечным рейкам откос дополнительно приклеивается жидкими гвоздями.

Фиксация панели степлером

Шаг 8. Закройте углы декоративными уголками, фиксируйте их жидкими гвоздями. Уголки в местах стыка подрезайте под углом 45°.

Запиливать уголки следует специальной ножовкой с мелким зубом

Этот вариант изготовления откосов оптимально использовать в том случае, если весь дом отделан пластиковыми панелями. Еще во время работ по отделке стен предусматривайте возможность изготовления каркаса под откосы.

Совет профессионалов. Начинающим мастерам очень трудно отрезать уголки ровно под углом 45°, в местах примыкания всегда есть щель. Ее, конечно, можно замазать уплотнителем или силиконом, но исправление заметно, ухудшается внешний вид. Мы советуем обрезать под углом 45° только один уголок, а второй под углом 90°. С уголка под 45° отрезается нижняя площадка угольника, а тонкая верхняя ложится внахлест на обрезанную под 90°. Такой прием полностью исключает вероятность образования зазоров, стыков нет, элементы ложатся внахлест. Под каким бы углом вы ни отрезали, срез всегда располагается на нижней целой площадке.

Цены на пластиковые откосы

Пластиковые откосы

Как монтировать откосы на специальных профилях

Для изготовления откоса понадобятся пластиковые профили и сэндвич-панели.

ПВХ панель и профили

Размеры панелей подбираются с учетом параметров окна. В процессе монтажа от целой панели отрезаются куски по размерам вертикальных и горизонтальных откосов. Резать можно болгаркой с диском по металлу, электрическим лобзиком, монтажным ножом или иными инструментами. Если во время обрезания образовались заусеницы, то их убирают острием ножа или шлифовальной шкуркой.

Первым делом устанавливаем подоконник

Шаг 1. Пластиковый П-образный профиль прикручивается по периметру оконной рамы. Внимательно проверяйте положение по горизонтали и вертикали. В этот профиль устанавливаются торцы пластиковых откосов. Для фиксации пользуйтесь небольшими саморезами.

Отрезаем П-образный профиль чуть больше ширины окна. В него вкручиваем маленькие саморезы

Монтаж стартового профиля

Со стороны, где профиль будет прилегать к окну, наносим слой герметика, и прикрепляем профиль к окну

Схема расположения профиля

Важно. Нужно помнить, что нарушения целостности металлического профиля оконной рамы саморезами негативно влияет на ее эксплуатационные показатели.

Вначале фиксируйте два крайних самореза, после проверки положения элемента ввинчивайте крепеж через каждые 15–20 см.

Каркас для пластиковых откосов

Шаг 2. Поверьте правильность размеров. Все хорошо – вставляйте откос в профиль. Для облегчения работ пользуйтесь отрезком пластика. Вставьте его в щель между панелью и профилем и постепенно продвигайте вдоль панели, нажимайте на торец. Элемент войдет в посадочную канавку по всей длине без больших усилий.

Процесс установки

Вставляем панели в профиль

По глубине окна вырезаем из пластиковой панели откос и вставляем его в заранее прикрепленный к окну П-образный пластиковый профиль

С другой стороны откос вставляется в F-образный профиль, который затем прикрепляем с помощью степлера

Шаг 3. Наклейте на второй (свободный) конец откоса полоски малярного скотча и оставьте свободные куски. С их помощью потом он зафиксируется к стене перед запениванием. Скотч не позволит откосам изгибаться под воздействием расширяющейся пены.

Шаг 4. Тщательно запеньте щель между откосом и стеной, установите элементы в горизонтальное положение и зафиксируйте его положения свободными кусками скотча. Не забывайте смачивать поверхности. Вода не только улучшает сцепление, но и ускоряет затвердевание пены.

Запенивание

Цены на полиуретановый герметик

Полиуретановый герметик

Так выглядит верхний откос на окне

Шаг 5. Отрежьте лишние куски пены. В зависимости от материала и технологии отделки внешних стен устанавливайте декоративные уголки или наличники.

Готовое окно с установленными откосами

Вот и все, по такому же алгоритму можно отделывать все оставшиеся пластиковые окна вне зависимости от их размеров и способу открытия/закрытия.

Деревянные откосы

Внешние деревянные откосы

Такие откосы устанавливаются на домах из оцилиндрованного бревна без дополнительной внешней обшивки или на домах из обыкновенного бруса, внешние стены которого отделаны натуральной вагонкой.

Для улицы можно использовать два варианта откосов: из натуральной вагонки или мебельного щита. Мебельный щит изготавливается из клееных досок – исключается вероятность появления деформаций под воздействием атмосферных осадков. Широкие доски обязательно покоробятся и не годятся. Если их прочно зафиксировать на каркасе, то коробления не будет, но образуются очень глубокие трещины. В связи с этим не рекомендуется использовать их в качестве материала для изготовления откосов. На примере мы будем рассматривать вариант из мебельного щита толщиной примерно 1 см.

Мебельный щит

Шаг 1. Снимите размеры, отрежьте по ним заготовки откосов. Делайте все с максимальной точностью, мебельные щиты дорого стоят. Пользуйтесь только исправными и отрегулированными инструментами, соблюдайте технику безопасности. Деревообрабатывающие станки и инструменты относятся к категории самых опасных механизмов, травмы от них очень серьезные. Эскиз откосов может быть довольно сложным, все стороны под различными углами и т. д. Если мало опыта снятия размеров – сделайте из картона шаблон. Несколько раз подгоняйте его размеры до тех пор, пока он не примет подходящий вид. С помощью шаблона вырезайте боковые и верхние откосы для каждого пластикового окна.

Распиловка откоса

Шаг 2. Установите отлив, не забывайте делать уклон. Для повышения прочности под слив рекомендуется сделать каркас. Для изготовления лучше применять рейки 20×50 мм, обязательно пропитайте их антисептиком. Если нет – хорошо высушите рейки в теплом помещении или под вентилятором и несколько раз покройте обыкновенным постным маслом, оно отлично защищает от гнилостных процессов.

Шаг 3. Примерьте откос, установите его впритык в щель между рамой пластикового окна и стеной. По уровню выровняйте его положение.

Шаг 4. Закрепите деревянный откос на месте. Для этого нужны небольшие саморезы или гвоздики и обрезки реек длиной примерно десять сантиметров. Рейки прибивайте к откосу и срубу, непременно вверху и внизу, расстояние между местами фиксации не более 20 см. Прочное крепления является необходимым условием для следующей операции.

Шаг 5. Пульверизатором хорошо смочите щель между откосом и стеной. Запеньте ее монтажной пеной. Если ширина откоса большая, то запенивать придется в два приема. Для того чтобы пена не изгибала деревянный откос, мы и делали его надежную фиксацию рейками.

Процесс установки верхнего откоса

Шаг 6. После застывания отрежьте остатки пены, проверьте прочность фиксации откосов. Практика показывает, что никаких дополнительных креплений больше делать не нужно.

Шаг 7. Подготовьте наличники. Деревянные откосы обязательно нужно отделывать наличниками. Прибивайте их к откосам гвоздиками или саморезами, места крепления можно зашпаклевать.

Наличник

Наличники на окна

Заключительные рекомендации

При выборе пластиковых материалов для откосов обязательно обращайте внимание на устойчивость к ультрафиолетовым лучам. Никогда не работайте с пластиком для внутренних помещений, для уличных откосов он категорически непригоден.

С пластовыми окнами, имеющими на поверхности рамы имитацию структуры древесины, могут возникать проблемы. Дело в том, что ровная поверхность деревянных или пластиковых откосов не прилегает герметично, в щели попадает влага. Заделывать их клеем не рекомендуется, он будет заметен, а удалить излишки невозможно. Профессионалы советуют перед запениванием прижимать откос к раме клиньями из пенопласта. Его упругости достаточно, чтобы исключить появление в месте примыкания щелей и недостаточно для вызова заметной деформации откоса.

Видео – Монтаж откосов пластиковых окон

Все, что нужно знать о подоконниках и отделке

Подоконник — это нижний элемент планки или выступ внизу окна. Хотя подоконники — отличное место для растений, они также являются необходимой частью окна, защищая от дождя и делая окна более энергоэффективными.

Подоконники — это часть оконной рамы, в которую также входят кожух, боковые косяки и фартук, деталь, прикрепленная к стене под подоконником.Каждый играет роль в сохранении структурной прочности окна и внешних элементов.

Идеи и стили оконной отделки

Оконная рама закрывает зазоры, а также добавляет декоративности. Он варьируется в зависимости от домашнего стиля, от простейшей отделки рамы для картин до архитектурно специфичных стилей, таких как Craftsman, Prairie и Victorian. Один простой способ выбрать внутреннюю отделку окна — совместить ее с остальными лепными украшениями в доме, чтобы обеспечить целостный вид.

Благодаря своему простому и понятному дизайну, дома на ранчо лучше всего сочетаются с такой же простой внутренней отделкой окон. Здесь хорошо работает стиль отделки в рамке для картины.

Широкая, красиво обработанная отделка — отличительная черта стиля Craftsman and Prairie. Часто в этих конструкциях окна группируются вместе и заключаются в широкую окантовку.

Коттеджный стиль в викторианском, колониальном, провансальском и английском стилях создан для рифленой отделки и розеток.Кожух, косяки и пороги часто расширяются, с карнизами для придания стиля.

Как установить окантовку окна

Если вам нравятся столярные изделия и у вас есть подходящие инструменты, установка оконной рамы может быть удовлетворительной работой. Чтобы получить полное руководство, посмотрите наше видео об установке нестандартной отделки . А пока вот несколько советов, которые помогут вам начать работу:

· Начните с высушенной в печи древесины или высококачественного сборного пенопласта, точно измерьте и разрежьте.

· Заполните зазоры деревянными планками, а не герметиком.

· Удалить карандашную линию с помощью пильного полотна; обрезка вплоть до линии обычно оставляет слишком длинные кусочки.

· Сначала обрежьте самые большие окна, чтобы можно было использовать остатки древесины и неправильные пропилы на меньших окнах.

· Держите гвозди на расстоянии более двух дюймов от концов, чтобы предотвратить раскол.

Очистка и уход за оконной отделкой

Унция профилактики и немного смазки для локтей сохранят оконную раму в хорошем состоянии.

Удаляйте пыль с оконной рамы, особенно с верхней части створок и подоконников, каждый раз, когда вы чистите. Дважды в год (или по мере необходимости) очищайте обрезки мыльной водой и дайте им высохнуть на воздухе.

При плесени: распылите смесь уксуса и воды прямо на форму и дайте смеси отстояться.Протрите его, пока не увидите дерево, и дайте ему высохнуть. Затем промойте его мыльной водой.

Если на оконной раме появляются водяные пятна (особенно подвержены этому подоконники, так как вода может скапливаться на полке), очистите их дистиллированной водой или распылите на медицинском спирте и вытрите.

Во влажных помещениях, таких как подвалы и ванные комнаты, используйте осушитель воздуха или откройте окна, чтобы позволить воздуху циркулировать.

как установить, особенности, рекомендации

При ремонте здания или установке новых окон специалисты советуют обращать особое внимание на способ отделки откосов.При неправильном выборе материала последствия могут быть довольно неприятными. Промерзание конструкции и появление конденсата могут испортить внешний вид даже самой дорогой оконной системы. Поэтому прилегающие зоны требуют особого внимания.

Есть много способов, которыми можно утеплить и провести отделку такой важной зоны. Большинство из них могут выполнить только профессиональные мастера, поэтому эти процессы настолько сложны и длительны. Но есть изящный и простой способ решить столь важную задачу: можно использовать сэндвич-панели для оконных откосов и выполнить монтаж самостоятельно на высоком уровне.

Характеристики и описание материала

Сэндвич-панели — листы из экструдированного пенополистирола. Их толщина около 9 мм. Полотна изготавливаются с одной или двух сторон из цельных листов ПВХ. Толщина отделки может составлять 1 или 1,5 мм. Размеры сэндвич-панелей для оконных откосов — 300 х 150 см. Обычно продукт белый.

Изделия из следующих элементов:

1. С- и J-образные профили. Сбоку от комнаты устанавливается С-образный профиль.Элемент предназначен для фиксации внутреннего края откоса.
2. Деревянная планка-направляющая.
3. Изоляция из полистирола. Материал заполняет все полости. Это предотвращает попадание холода в окно.
4. Верхняя панель, служащая декоративным украшением конструкции.

Преимущества продукта

Сэндвич-панели для оконных откосов имеют неоспоримые преимущества:

1. Безупречный внешний вид. Поверхность пластика идеально ровная, что надолго обеспечивает эстетичный вид окна.Кроме того, цвет откосов будет полностью идентичен цвету самого окна. Более того, при работе с поверхностью изделий от контакта с водой или после покраски не останется разводов и разводов. При необходимости оконные конструкции легко мыть мыльной водой или моющим средством.
2. Продолжительность эксплуатации. Элементы будут служить столько же, сколько и само окно, поскольку они сделаны из того же материала.
3. Быстрая чистая установка. На установку изделий уйдет около часа работы.Кроме того, нет необходимости покрывать поверхность или красить.
4. Теплоизоляционные качества. Внутренний слой изделий имеет пористую структуру, что препятствует проникновению тепла из помещения. Поэтому в холодную погоду на откосах и других прилегающих элементах окна не образуется конденсата.
5. Высокая влагостойкость. Внешний и внутренний слои изделий, а также клеевой состав не пропускают влагу.
6. Сопротивление пара.Все детали не пропускают пар, поэтому пенопластовые утеплители и стены остаются сухими и не промерзают зимой.
7. Стоимость приемлемая. На сэндвич-панель для оконных откосов цена остается на доступном уровне.

Сравнение с пластиковыми аналогами

Как и классические конструкции из пластика, сэндвич-панели просты в уходе, выдерживают бытовые нагрузки и немного весят. Но есть и другие, не менее важные показатели. В первую очередь, это теплоизоляция, и по этому показателю первые изделия заметно проигрывают: в сэндвич-панелях изоляционным материалом является экструдированный пенополистирол.Он защищает изделия лучше, чем воздушная прослойка.

Если сравнивать сэндвич-панели для оконных откосов с гипсокартонными конструкциями, то они весят значительно меньше — 1,7 кг против 10 кг на 1 кВ / м. Благодаря небольшому весу процесс монтажа значительно ускоряется, а нагрузка на основание деталей существенно снижается.

Чаще всего уклоны задает мастер при замене старых окон на новые пластиковые конструкции. Но сегодня очень многие владельцы домов в целях экономии берут на себя все работы.Что для этого нужно?

Подготовительный этап

Монтаж откосов окон из сэндвич-панелей начинается с подготовки набора инструмента и материалов. При работе нужно обойтись без:

1. Острого ножа.
2. Рулетки.
3. Саморезы.
4. Отвертка, отвертка или дрель.
5. Жидкий пластик.
6. «F» профиль.
7. Стартовый профиль «П».

Дополнительно понадобится совок, мусорное ведро (ведро, мешок), пара табуретов, ватная тряпка.Все это необходимо для вывоза мусора и удобной работы при установке.

В первую очередь отделку оконных откосов сэндвич-панелей начинают с подготовки к открытию окна — удалить старую штукатурку и в пенопласте, который был нанесен вокруг окна, сделать канавку канцелярским ножом, стамеской или зубилом. отвертка. Делайте это не раньше, чем через сутки после установки оконной конструкции, когда поролон полностью засохнет.

С помощью рулетки измерьте ширину и длину желаемых элементов, и из полученных данных вырезают три части.Один из них будет располагаться вверху окна и идти параллельно подоконнику. Два других элемента — это боковые части.

Установка П-профиля

С учетом полученных размеров, стартовый П-профиль. Закрепите элемент строго по краю окна шурупами через каждые 12-14 см. Монтаж сэндвич-панелей оконных откосов начинается с верха окна, затем фиксируются боковые панели так, чтобы не было зазора между ними и верхней частью.

На заметку : можно установить конструкцию и без использования стартового профиля.Для этого полосы сэндвич-панелей должны быть такой ширины, чтобы они выступали за оконный профиль на 1-1,2 см. Ниши предварительно вспенивают, а затем фиксируют откос. Такой вариант монтажа оконных откосов из сэндвич-панелей своими руками считается более трудоемким, но и более эффективным с точки зрения эстетики.

Установочные ленты

Работы ведутся по следующей схеме:

1. В стартовый профиль, закрепленный винтами, вставляется верхняя панель.
2. Отрежьте 4 части такой же длины, как ширина откосов, и введите их по 2 с каждой стороны в боковой начальный профиль. Прикрепите каждую деталь саморезами к поверхности подоконника и верху сэндвич-панели.
3. Монтаж планки сэндвич-панели на стартовый профиль. Аналогичным образом закрепите такую ​​же деталь на другой стороне окна.

В итоге работа практически завершена, осталось лишь несколько штрихов.

Завершающий этап монтажа

Чтобы пластиковый откос был законченным, его закрывают так называемой крышкой (по-другому профиль «F»).Для этого отрежьте от профиля отрезки. Для определения желаемого показателя к длине откоса прибавляются ширина профиля боковых элементов и ширина профиля верхней части. Причем желательно взять фигуру чуть больше необходимой — можно обрезать излишки, но если у вас нет хотя бы 1 см, придется заново переделывать последний этап.

Now on

Насколько необходимы подоконники в доме?

Нас часто спрашивают, что такое подоконник? Подоконник — это горизонтальная основа оконной рамы.Являясь неотъемлемой частью любого окна, они могут быть того же размера, что и окно, или существенно больше. Не путать с табуретом у окна, часть окна которого обычно называют подоконником.

Подоконник окна — это нижняя горизонтальная часть окна. Табурет — это более заметный кусок мрамора или камня, прикрепленный к подоконнику, на который вы можете сажать растения. Подоконники могут быть внутри или снаружи дома. Они могут добавить визуального интереса к вашему дому, а также служить для защиты вашего дома от дождя, ветра или снега, делая оконную арматуру более энергоэффективной.

Подоконники применяются у внутренней основы окна, чтобы служить неглубокой полкой для завершения обработки окна или в качестве полки для мелких предметов и растений. Подоконники также используются для улавливания влаги на случай, если окно останется открытым во время дождя. Некоторые пороги совершенно плоские и крепятся прямо к косяку. Они добавляют ряд преимуществ, начиная от их эстетической привлекательности и заканчивая добавлением стоимости вашему дому. Прочтите, чтобы узнать о некоторых из лучших аргументов в пользу установки подоконника.Если вы ищете производителя для поставки подоконников и порогов для крупного строительного объекта, свяжитесь с нами сегодня.

Структурная целостность

Еще одним важным преимуществом подоконников является то, что они способствуют структурной целостности окна. Жесткий нижний порог помогает избежать изгибов, что продлевает срок службы приспособления. Подоконник должен быть ровно до глубины окна, но вы можете выпустить его с обеих сторон, чтобы сделать его более привлекательным.

Подоконник, год за годом выпирающий из-за непогоды, очень серьезно страдает. Если ваши подоконники старые и прогнили, их достаточно легко заменить. Они могут прослужить десятилетия, если вы просто будете содержать их в чистоте и защищать слоем краски. Но когда вода попадает в них или напротив них, как это происходит с неправильно освещенными окнами, может возникнуть гниль. Вам не нужно заменять всю оконную раму. Простой ремонт эпоксидной смолой сделает свое дело, если гниль ограничена небольшой площадью, но если гнило более 10 процентов подоконника, старый подоконник следует отрезать и заменить.

Наружная защита от воды

Если вы когда-либо видели, как капля воды спускается по стене или под углом, то вы знаете, что она обладает удивительной способностью цепляться за одну поверхность, прежде чем поддаться гравитации. Фактически, вода, которая находится у обрыва, действительно может пройти небольшое расстояние по нижней стороне уступа. Вот почему окна и подоконники обычно проектируются с выступом не менее 20 миллиметров. Это создает большую горизонтальную поверхность, так что капли воды вырываются наружу, прежде чем они попадут в конструкцию.

Снаружи дома этот выступ жизненно важен для защиты стены от проникновения воды. Так строители защищают кирпичную кладку под окном от растрескивания, а также предохраняют деревянный сайдинг от гниения в этой области. Если вы выберете каменный подоконник с большим пролетом, вы сможете эффективно защитить свой дом от воды и сохранить его великолепный вид. Идеальная проекция на самом деле составляет от 30 до 50 миллиметров. Подоконнику нужен лишь минимальный уклон, чтобы вода могла аккуратно стекать из светильника.

Повышенная энергоэффективность

Оконная рама будет иметь прочный барьер по дну, и вы легко сможете проложить качественный утеплитель прямо до подоконника внутри стены. Это позволяет добиться лучшей звуко- и теплоизоляции, сделать ваш дом тише и более энергоэффективным. От сквозняков можно избавиться, чтобы в доме было теплее зимой и прохладнее летом.

Поскольку внутренний подоконник является частью оконной отделки, которая также включает в себя кожух, боковые косяки и фартук, деталь, прикрепленная к стене под подоконником, каждая из них играет определенную роль в сохранении структурной прочности окна, а элементы наружу для поддержания энергоэффективности.

Даже самый дорогой подоконник не будет работать эффективно, если его неправильно установить. Имейте в виду, что любой подрядчик, который слишком сильно полагается на расширяющуюся пену или герметик, чтобы хорошо подогнать окно, должен, поскольку эти материалы не являются водонепроницаемыми и могут привести к проблемам в будущем. Гидроизоляция и надлежащая герметизация могут быть самыми дешевыми частями установки окон, но если они не будут выполнены с вниманием к деталям, последующие протечки воды вызовут множество проблем, которые можно было бы легко предотвратить.Гидроизоляция перед установкой, которая часто завершается задолго до установки окон, является лучшим вариантом для обеспечения долговечных подоконников, которые работают наилучшим образом.

Учитывая спрос на энергоэффективные окна, Национальный совет по рейтингу окон разработал этикетку энергоэффективности для тех, кто ищет идеальный подоконник. Учитывая разные климатические условия, проверка этикетки перед заказом окна может иметь большое значение в том, насколько окно может свести к минимуму затраты на электроэнергию.Сертификат NFRC (верхний левый угол) означает, что NFRC лицензировала производителя окна и сертифицировала характеристики окна в соответствии со своими стандартами.

Освободите пространство

В современном дизайне многие строители отказываются от декоративного подоконника. Они используют стулья заподлицо, которые эффективно прикрываются оконной рамой или фартуком. Однако вам не обязательно принимать этот метод для дома. Строите ли вы новый дом или ремонтируете старый, вы можете добавить подоконник по всему пространству.подоконник предоставит вам дополнительное место для хранения вещей, и они идеально подходят для:

• Сезонные украшения
• Мелкие растения и травы
• Свечи электрические
• Семейные фото

Если вы чувствуете, что в ваших окнах чего-то не хватает, это может быть традиционный подоконник, который немного выступает в комнату. Здесь, в Stonexchange, у нас есть пороги различной ширины. Все наши стандартные подоконники из гранита Absolute Black Granite имеют глубину шести дюймов, поэтому у вас может быть правильный выступ внутри и снаружи дома.Тем не менее, наши пороги Pure White доступны с глубиной 5, 6, 8, 10 и 18 дюймов.

Выбор подходящего материала

После того, как вы примете решение добавить в свои проекты подоконник, вам нужно будет выбрать правильный материал. Дерево — очевидный вариант, потому что его используют во многих других областях дома, но оно склонно к гниению и повреждению водой. Ваши клиенты могут не захотеть иметь дело с дополнительным уходом, связанным с деревянным подоконником. Металлические подоконники доступны для наружного использования, но людям может не понравиться шум, который возникает каждый раз, когда идет дождь.

Винил уже доступен, и это может быть жизнеспособным выбором. Проблема с винилом заключается в том, чтобы он соответствовал другим строительным материалам. Натуральный камень превосходит другие материалы, поскольку он прочен, привлекателен и универсален. Он не повреждается солнцем или дождем, и за ним легко ухаживать. Предоставьте своим клиентам этот выбор, и они будут впечатлены вашим стремлением к совершенству.

Увеличить

Самый функциональный и универсальный подоконник на самом деле довольно глубокий.Это позволяет им расширяться в комнату, образуя своего рода плавающую полку. Приведенный ниже фартук помогает им поддерживать, и при необходимости вы также можете использовать кронштейны. Эти подоконники предоставят вам больше возможностей для украшения и дизайна. Если вы беспокоитесь о том, что люди могут столкнуться с ними, подумайте о том, чтобы углы были закруглены для мягкого и приятного внешнего вида.

Отделка из натурального камня будет великолепно смотреться, а вам понравится дополнительная универсальность. Если вас беспокоит, что подоконник слишком далеко выступает в комнату, установите окно на внешнем крае стены, чтобы подоконник был больше виден изнутри.Вы можете получить дополнительное место для хранения, не заходя слишком далеко в комнату. Это особенно эффективная отделка, когда вы заканчиваете окна в ванной или столовой.

Stonexchange: Источник для подоконников

Сделайте свои творения отличными от современных конкурентов, выбрав олдскульный стиль оконной отделки. Возможно, будет быстрее установить базовые окна с двойным подвесом, завершенные простой рамой, но это не то, что ваши клиенты ищут.Большинство людей ценят дополнительное пространство для хранения вещей и архитектурный стиль, который сочетается с элегантным подоконником, и вы можете произвести большое впечатление, выбрав варианты из натурального камня. Мы производим подоконники из черного гранита, каррарского мрамора, Crema Marfil, Pure White и травертина.

Вы можете разместить оптовый заказ, команда Stonexchange будет рада помочь вам, и вы обязательно останетесь довольны нашими вариантами качества. С нашей помощью вы сможете поднять свою отделку на более высокий уровень и сделать так, чтобы название вашей компании стало синонимом качества и элегантности.

Windows | WBDG — Руководство по проектированию всего здания

Введение

До 1900 года окна в США были преимущественно деревянными, а некоторые металлические окна (железные, бронзовые, стальные) использовались в институциональном строительстве. Примерно в 1900 году некоторые британские производители металлических окон по индивидуальному заказу применили технологию проката стальных профилей для производства специальных профилей рельсов для окон. Две наиболее известные британские компании по производству стальных окон открыли U.С. Производственные предприятия по производству металлопроката окон. Огнестойкость стальных окон с проволочным стеклом помогла популяризировать использование стальных окон в США в начале 1900-х годов. Катастрофические пожары в Балтиморе, Бостоне, Чикаго и Сан-Франциско привели к разработке строительных норм, ограничивающих использование горючих материалов во многих типах строительства.

После Второй мировой войны технология экструдирования алюминиевых рам была разработана, и алюминиевые окна начали набирать популярность.К 1990-м годам окна с алюминиевыми рамами составляли примерно 65% рынка коммерческих окон. Окна из дерева, винила, стеклопластика и стальных рам составляют большую часть оставшихся 35% рынка.

Обычно используемые материалы оконных рам включают алюминий , винил, стекловолокно, стальную древесину и ПВХ (пултрузии из ламината на основе эпоксидной смолы, армированного стекловолокном). Алюминиевые рамы являются наиболее широко используемым материалом для оконных рам и обеспечивают гибкость дизайна благодаря широкому диапазону доступных складских систем и относительной экономичности создания нестандартных профилей.Дерево, винил и стекловолокно — наиболее широко используемые оконные рамы на рынке жилых помещений. Они обеспечивают лучшие энергетические характеристики, чем алюминий, и предлагают сварные компоненты, которые герметизируют столярные изделия. Стальные рамы встречаются реже, чем алюминиевые; производителей, которые производят высококачественные стальные окна, относительно немного. Гибкость конструкции обычно ограничивается доступными прокатными профилями. Надбавка к стоимости нестандартных форм больше для стальных рам, чем для алюминиевых. В этом разделе не рассматриваются жилые окна.

Важнейшим элементом успешного оконного дизайна является интеграция со смежными стеновыми элементами для создания функционирующей стеновой системы. Надежная конструкция системы стен (см. Страницу Руководства по проектированию ограждающих конструкций здания на странице «Внешние стены») обычно включает водостойкий барьер за облицовкой стены, воздушный барьер, теплоизоляцию и иногда пароизоляцию. «Пробитые» оконные проемы в стеновой системе угрожают образовывать дыры в водо-воздушном / тепловом / пароизоляционном барьере (ах). Требуется тщательная проработка деталей, чтобы объединить водно-воздушные / пароизоляционные барьеры с оконными рамами и сохранить их непрерывность по периметру окна.

Описание

Ниже описаны наиболее часто используемые параметры окон и фреймов:

Возможно, самое важное — понять, является ли оконная система экраном от дождя или системой барьеров. Система защиты от дождя обеспечивает внутренний отвод воды, которая проникает в карман остекления. Барьерная система предполагает, что никакая вода никогда не проникает через уплотнения по периметру, и поэтому не обеспечивает внутренний дренаж.

Оконные блоки могут быть фиксированными, управляемыми или их комбинацией.Фиксированные окна обычно обеспечивают лучшее проникновение воздуха и сопротивление проникновению воды и требуют меньшего обслуживания, чем действующие окна. С другой стороны, открывающиеся окна обеспечивают естественную вентиляцию. Фиксированные окна обычно состоят из рамы с заполнением, соединенных между собой. Действующие окна состоят из рамы и створки, которые герметизированы уплотнителями в дополнение к заполнению, прилегающему к створке.

Существует множество конфигураций рабочего окна, в целом классифицируемых как окна скользящего уплотнения или окна компрессионного уплотнения .Окна с компрессионным уплотнением обычно обеспечивают лучшее долговременное сопротивление проникновению воздуха и воды, чем окна со скользящим уплотнением, поскольку они уменьшают трение и износ уплотнителя. Поскольку окна с компрессионным уплотнением можно полностью открывать, они также обеспечивают лучший потенциал вентиляции.

Окна компрессионного уплотнения включают следующее:

• Тент (на петлях сверху, снизу выступает наружу)
• Бункер (на петлях снизу, выступ сверху)
• Створка (с боковыми петлями, выдвигается или выдвигается)
• Вертикально или горизонтально открывающиеся окна

Типы окон скользящего уплотнения включают следующие:

• Подвешенные окна
• Горизонтально-раздвижные окна

Распашные окна, жалюзийные навесы и жалюзи, как правило, имеют наименьшее сопротивление.

Основные типы окон, рейтинг производительности и глоссарий терминов, связанных с окнами, содержатся в Стандартных технических условиях AAMA / NWWDA / CSA 101 / I.S.2 для окон, дверей и световых люков.

Основы

Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

Общие тепловые характеристики окна зависят от остекления (см. Остекление), рамы и деталей по периметру. Как правило, общей целью является достижение наилучшего возможного пропускания дневного света за счет наименьшей теплопередачи.

Тепловые характеристики остекления в основном зависят от того, насколько хорошо оно может контролировать лучистую теплопередачу. Лучистое тепло может передаваться посредством длинноволнового инфракрасного излучения и солнечного излучения. Любой вид излучения можно минимизировать с помощью низкоэмиссионных покрытий на стекле, которые являются одним из наиболее эффективных средств улучшения тепловых характеристик окна. См. Подробнее остекление.

Электропроводность оконной рамы зависит от материала, геометрии и конструкции рамы (например, термические разрывы в металлических рамах). Дерево имеет низкую (лучшую) теплопроводность и по своей сути обеспечивает хорошие тепловые характеристики. Сталь имеет более высокую (худшую) теплопроводность, чем древесина.

ПВХ и стекловолокно имеют более низкую (лучшую) проводимость, чем другие материалы.

Стальные окна с термическим разбиванием обычно не доступны в США. Более узкие стальные линии обзора приводят к более высокому проценту площади остекления, чем деревянные или алюминиевые рамы, и этот фактор в сочетании с более низкой теплопроводностью стали, чем алюминий, может компенсировать отсутствие теплового разрыва.Общий коэффициент теплопередачи стальных рам выгодно отличается от термически неразрушенных алюминиевых рам, но менее выгоден для деревянных рам.

Обычной практикой является включение термического разрыва материалов с низкой теплопроводностью, традиционно полиуретановых, полиамидных или нейлоновых двутавровых разделителей, для улучшения тепловых характеристик. К недостаткам термического разрыва можно отнести снижение прочности и жесткости рамы. Полиуретан в «залитых и удаленных» термических разделениях может дать усадку, если не будет механически зафиксирован на раме, и в некоторых случаях станет хрупким.Рекомендуется резервное механическое крепление двух половин рамы (пропустить зачистку или «t-in-a box»).

Правильное размещение изоляции в пустотах по периметру окна и поддержание непрерывности функциональных слоев фасада улучшает эксплуатационные характеристики, включая уменьшение сквозняков и потерь энергии вокруг окон.

Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользили, падали или уносились ветром с их крыш, выступов и подоконников, причиняя вред людям и материальный ущерб.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

Защита от влаги (проникновение воды, сопротивление конденсации)

Водонепроницаемость зависит от деталей остекления (см. Остекление), дренажных деталей рамы, уплотнителей (для открытых окон) и деталей периметра.

Ключевые особенности дренажа рамы включают уклон наружу на поверхностях, собирающих воду (наклонный порог кармана остекления), большие (3/8 на 1 дюйм) щелевые отверстия, минимум два на порог, и дренаж на каждой горизонтальной раме (т.е. не используйте вертикальные рамы для слива за горизонтальные рамы). Спроектируйте дренажную систему так, чтобы она справлялась с конденсатом, а также с дождем, когда конденсация возможна. Прежде чем начинать возиться с дренажными отверстиями, установите водонепроницаемые перегородки, защиту от насекомых и проверьте показатели воздухо- и водонепроницаемости. Эти предметы влияют друг на друга.

Окна с высокими эксплуатационными характеристиками, как правило, включают двойные уплотнители для улучшения проникновения воздуха / воды.

Окна по периметру должны иметь окантовки (подоконник, косяк и оголовок), которые объединены с гидроизоляцией на соседних стенах (см. Наружная стена).Наклон головы и окантовки порогов наружу для быстрого дренажа. Многие окна протекают в углах рамы подоконника и косяка и в углах створки; эти углы должны быть скошены и усилены шлицевыми вставками, которые укрепляют соединения и предотвращают выход из строя уплотнения. Следует использовать сплошные вулканизированные прокладки и уплотнители, но они редко доступны с экономической точки зрения. Чтобы компенсировать низкое качество окон, доступных на рынке, требуются облицовки подоконников с раздвинутой внутренней опорой и концевые перемычки для сбора этой утечки и отвода ее наружу.Не допускайте попадания оконных застежек в горизонтальную часть оклада подоконника. Вместо этого, там, где требуется крепление рамы подоконника, предусмотрите угол крепления внутри подоконника и закрепите его через перевернутую ножку оклада подоконника в заднюю часть рамы подоконника.

Хорошей практикой является проведение оценки риска конденсации в чувствительных объектах (музеи, бассейны и т. Д.), Особенно в зонах, подозреваемых в возникновении тепловых мостиков (смещение окон от изоляции стен, металлические стойки в сочетании с металлическими накладками и т.) Программное обеспечение THERM обычно является достаточным инструментом для такой оценки.

Герметики по периметру полезны для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны использоваться в качестве единственного барьера для проникновения воздуха / воды.

Визуальное (дневное освещение, эстетика)

Ключевые визуальные особенности окон включают внешний вид остекления (см. Остекление) и обзор оконных рам. Линия обзора зависит как от ширины, так и от глубины оконной рамы.Там, где требуется узкий обзор, прочность и жесткость стальных рам позволяют использовать относительно тонкие рамки по сравнению с алюминиевыми или деревянными.

Звук (акустика)

Акустические характеристики окон зависят от обрамления, остекления и столярных изделий (см. Обсуждение в разделе «Остекление»). Звукоизоляцию окон можно улучшить за счет увеличения массы рам и заполнения по периметру (хотя, как правило, с отрицательным влиянием на тепловые характеристики), повышения воздухонепроницаемости конструкции по периметру, размещения звукопоглощающих материалов или материалов с высокой массой по периметру окна. окна, увеличивающие стеклопакет (И.G.) единичное воздушное пространство с использованием тяжелого газового наполнения, многослойного стекла, акустических ламинатов и I.G. агрегаты с разной толщиной стекла. Установка звукоизоляторов (например, резиновых прокладок) на оконные приставки — это мера, обычно применяемая в таких приложениях, как звуковые студии.

Безопасность

Основным фактором при выборе окна является расчетное давление ветра, специфичное для каждого расположения окна.

Ознакомьтесь с местными строительными нормами и правилами техники безопасности. Перечислите требования в спецификациях для сопоставимых заявок.

Всегда консультируйтесь с инженером, чтобы получить информацию о ветровых давлений, поддержка окна, возможности безопасной установки и разделения поддержки функции от других функций фасада (утепления, шумоизоляции и т.д.)

Всякий раз, когда окно косвенно поддерживается другими системами облицовки, проконсультируйтесь с инженером-строителем и определите реакции и крепления для обеих профессий.

Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении.К сожалению, в отрасли мало рекомендаций по этому вопросу. Открытые или закрытые окна с раздвижными уплотнениями всегда поддерживаются с двух сторон. Для защиты от ветровых нагрузок проектирование окон полагается на действующее оборудование. Операционное оборудование для проецирования окон может не подходить для тяжелых условий эксплуатации.

Продукты с рейтингом ударопрочности считаются необходимыми некоторыми органами власти, имеющими юрисдикцию в зонах, подверженных переносимым ветром мусору; эти продукты сертифицированы как испытанные в соответствии с процедурами, установленными юрисдикцией, они должны быть четко указаны вместе с расчетными давлениями на строительных чертежах.

Fenestration часто представляет собой продукт «дизайн-сборка» (DB), разработанный производителем. В таких случаях проектные данные, данные о производительности и чертежи интерфейсов должны быть предоставлены группе инженеров БД как минимум для обеспечения надлежащего проектирования продукта. Перед проектированием проверьте, как в вашем проекте предусмотрены оконные проемы. Держите свой дизайн в пределах своей ответственности (например, детализируйте интерфейсы между смежными системами, не изменяйте данные производителя уже спроектированной системы, если вы не берете на себя ответственность за проектирование системы).

Пожарная безопасность

• Для оконных проемов в огнестойких стенах предусмотреть огнестойкие стальные рамы с подходящим остеклением (армированное стекло или огнестойкое керамическое «стекло»).
• Обеспечьте выбивные панели остекления (обычно полностью закаленные для уменьшения осколков) для вентиляции и аварийного доступа снаружи.
• Требования к аварийному выходу часто определяют геометрию и размер рабочей створки.

Защита от выпадения

• Ограничители на работающей створке или утвержденные оконные решетки над оконными проемами используются для предотвращения выпадения детей из окон.Сетки от насекомых не обеспечивают защиты от выпадения. В опасных зонах используйте многослойное стекло вместо полностью закаленного стекла.

Доступ для обслуживания

• Привязки для мытья окон, если они требуются, обычно не включаются в оконные системы.

Здоровье и качество воздуха в помещении

Утечка воды через окна или вокруг них часто способствует ухудшению качества воздуха в помещении (IAQ), поставляя влагу для роста микробов. Эта утечка часто может оставаться скрытой в стеновой системе и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста микробов, требующих дорогостоящего ремонта.См. Раздел о защите от влаги выше, чтобы узнать, как интегрировать водные барьеры с оконными рамами и поддерживать непрерывность по периметру окон. С другой стороны, чрезмерная воздухонепроницаемость (например, обеспечиваемая современными оконными створками) может потребовать дополнительной вентиляции из-за чрезмерной относительной влажности внутри.

Прочность и ожидаемый срок службы

Проблемы с долговечностью окон во многом зависят от материала оконной рамы и деталей ее сборки.

Алюминиевые рамы по своей природе устойчивы к коррозии в большинстве сред, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской (другие краски обычно менее долговечны). Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в тяжелых (промышленных, прибрежных) средах и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, склонны к отслаиванию из-за длительного контакта с влагой, а также из-за тепловых, конструкционных и транспортных движений.

Стальные окна зависят от нанесенного покрытия на коррозионную стойкость. Системы покрытий, которые включают грунтовку для гальванической защиты (богатая цинком краска, горячее цинкование) в сочетании с барьерным слоем краски, обеспечивают значительно лучшую коррозионную стойкость, чем системы покрытий, которые полагаются только на барьерный слой краски. Типичные высокоэффективные покрытия включают эпоксидную грунтовку с алифатическим уретановым покрытием. Углы стальной рамы можно сваривать водонепроницаемо, что обеспечивает превосходную защиту от протечек в углах рамы по сравнению с алюминиевыми и деревянными окнами.

Деревянные рамы склонны к отслаиванию стыков рамы от влаги, тепловых, структурных и транспортных движений. Древесина, не обработанная давлением или не обладающая естественной устойчивостью к гниению, склонна к гниению от продолжительного контакта с влагой. Покрытия древесины быстро портятся. Открытая древесина подвержена разрушению под воздействием ультрафиолета. Древесина, облицованная алюминием или винилом, часто портится быстрее, чем окрашенная. В первую очередь это связано с тем, что алюминиевые и виниловые покрытия склонны к протечкам в местах стыков, что приводит к проникновению воды в деревянную раму и ухудшению качества из-за ограниченного потенциала высыхания древесины, когда она заключена в алюминий и винил.

Ремонтопригодность и ремонтопригодность

Герметики для окон и периметра требуют надлежащей подготовки основания и ухода, чтобы продлить срок их службы. Герметики по периметру, правильно спроектированные и установленные с использованием высококачественного материала, обычно имеют срок службы от 10 до 15 лет, хотя некоторые нарушения возможны с первого дня. Герметики по периметру требуют тщательной подготовки поверхности, чтобы минимизировать нарушения и улучшить сцепление с поверхностью. Все указанные основания должны быть проверены на совместимость с указанными герметиками и клеями.

Деревянные рамы и рамы из черного железа требуют частого осмотра и ухода за покрытиями. Стальные рамы, имеющие гальваническую защиту под краской, обычно могут выдерживать более длительные интервалы между уходом за краской, чем рамы без гальванической защиты.

Алюминиевые рамы окрашены или анодированы. Фторполимерные термореактивные покрытия, наносимые на заводе, обладают хорошей устойчивостью к разрушению окружающей среды и требуют только периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так прочно, как нанесенное на поверхность оригинальное покрытие.

Анодированные алюминиевые рамы не могут быть повторно анодированы на месте, но могут быть очищены и защищены специальными прозрачными покрытиями.

Прокладки следует заменять по мере их износа, что в нормальных условиях происходит примерно через 5–10 лет.

Оборудование должно быть проверено и отрегулировано, чтобы обеспечить правильное положение створки, низкое рабочее усилие и предотвратить повреждение пользователем, которое может быть вызвано неправильной регулировкой. Работающие окна могут потребовать замены оборудования после многих рабочих циклов.

Стекло необходимо регулярно мыть в соответствии с требованиями производителя.

Устойчивость

Энергоэффективные оконные технологии и дизайн для максимального срока службы установки играют важную роль в обеспечении экологичности окон.

Наилучшая стратегия обеспечения долговечности окон — использование передовых методов проектирования, обеспечивающих максимальный срок службы установки.

Энергоэффективность может быть максимизирована за счет использования низкоэмиссионных покрытий, рам с низкой проводимостью и других технологий, которые улучшают термический КПД оконной системы.Окна, изготовленные производителями окон (в отличие от окон, устанавливаемых на месте), могут быть определены как отвечающие требованиям ENERGY STAR ^® , поддерживаемой правительством программы, направленной на защиту окружающей среды за счет повышения энергоэффективности.

Использование прочных тропических лиственных пород (тик, кипарис, красное дерево) вызывает споры из-за сокращения популяций местной древесины и нерациональных методов лесозаготовок, а некоторые государственные агентства запрещают использование тропических лиственных пород в своих проектах. Лесной попечительский совет (независимая организация, основанная на членстве, которая способствует ответственному управлению мировыми лесами посредством разработки стандартов, системы сертификации и признания товарных знаков) сертифицирует источники для устойчивой лесозаготовки, но может включать в себя некоторые сомнительные древесные плантации.Внутренние лиственные породы, такие как белый дуб, являются приемлемым, но менее прочным вариантом, но существует ограниченное число производителей, которые используют эти лиственные породы.

Стальные рамы, если они не сильно ослаблены коррозией, могут быть сняты, отполированы и повторно установлены.

Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по сносу и утилизации, как правило, требуется не менее 1000 кв. Футов окон / навесных стен, чтобы сделать переработку материала экономичной (меньшие количества обычно выбрасываются как обычный мусор).Переработка менее экономична, если алюминий загрязнен герметиками, сломано остекление и т. Д., Поскольку компании по утилизации платят за материал значительно меньше. Рынок использованных стальных и деревянных каркасов ограничен.

Приложения

Установление рекорда системы

Выберите окно с продемонстрированным послужным списком в аналогичных приложениях и экспозициях. Проверка послужных списков может потребовать от дизайнера значительных исследований. ASTM E1825 предоставляет руководство.

Изучить результаты лабораторных испытаний оконных систем или аналогичных заказных систем на устойчивость к воздуху, воде и конструкции, теплопередачу, сопротивление конденсации, звукоизоляцию и работоспособность. Убедитесь, что тесты относятся к рассматриваемому окну, а не к версии окна с тем же названием продукта, но другой конструкции.

Для получения подтвержденной третьей стороной информации о тепловых характеристиках укажите окна с энергетическими рейтингами, сертифицированными Национальным советом по рейтингам окон (NFRC).Американская ассоциация архитектурных производителей (AAMA) устанавливает стандарты сертификации окон, проверенных на соответствие критериям проникновения воздуха и воды, структурной целостности и сопротивления принудительному проникновению. Сертификация долговечности системы герметизации кромок стеклопакетов контролируется такими организациями, как Ассоциация производителей стеклопакетов (IGMA).

Конструктивные особенности

Самым основным критерием является скорость ветра и результирующая нагрузка на конструкцию.После определения расчетного давления ветра следующим шагом является определение испытательного давления для проникновения воздуха и воды. AAMA рекомендует 20 процентов ветровой нагрузки для «большей части страны при обычно преобладающих погодных условиях». Тем не менее, AAMA предупреждает, что более высокие нагрузки могут потребоваться в районах с устойчивыми сильными ветрами и дождем. Критерии эффективности должны быть адаптированы к конкретной ситуации проекта.

Конструкция для обеспечения гидроизоляции

Конструкция окон должна предотвращать утечки за счет использования надежных, проверенных технологий (скошенные углы, усиленные шлицевыми вставками, формованные угловые прокладки, вулканизированные прокладки по периметру и применяемые в магазине хомуты по периметру, в отличие от герметиков).В противном случае при проектировании интерфейсов для готового окна следует исходить из предположения, что углы оконной рамы, уплотнения остекления и стыки герметика по периметру в какой-то момент в течение обычного срока службы будут протекать. Обеспечьте подоконники рамы с пропитанными карманами для остекления, наклоненными наружу, для сбора воды, которая проникает через остекление, и слива ее наружу. Не используйте вертикальные стойки в качестве направляющих для слива. Для окон, установленных в плоскости каркасной стены, предусмотреть подоконник с перевернутой задней стойкой и концевыми перегородками для сбора и слива утечек в углах рамы; предусмотреть косяки для прямой утечки по периметру вплоть до оклада порога.Детали, представленные в конце этого раздела WBDG, показывают окна в плоскости изоляции в полости за кирпичом.

Эффективная стратегия уменьшения воздействия погодных условий на окна — это выступать окнами с внешней стороны стены. Проектирование горизонтальных элементов (например, свесов крыши) также помогает защитить окна от непогоды.

Критические детали периметра окна обсуждаются ниже; также см. ссылку «Подробности» в конце этого раздела WBDG.

Накладка на порог : Используйте прочную металлическую накладку (например, медь с цинково-оловянным покрытием или нержавеющую сталь) там, где будут видны кромки порога. Наклонные накладки на пороги наружу; Обеспечьте загнутую наружу кромку водослива поверх облицовки стен. Обеспечьте перевернутую ногу (минимум на 1 дюйм, больше для воздействия сильного ветра) внутри, а концевые перегородки припаяны водонепроницаемо. Не заходите крепежом в горизонтальную часть оклада. Для крепления рамы подоконника предусмотрите угол крепления внутрь подоконника и закрепите через перевернутую ножку оклада подоконника во внутреннюю стойку рамы подоконника.Мембранные гидроизоляционные элементы могут быть уместны, если выступы подоконника скрыты и стекают в полость стены за облицовкой или на наклонные сборные железобетонные или каменные подоконники, но они менее долговечны, чем металл.

Облицовка косяка: Отливы косяка могут быть металлическими, но чаще это гибкая мембрана. В тех случаях, когда откосы являются частью системы воздушного барьера, они должны быть металлическими или мембранными, постоянно поддерживаемыми подложкой, способной выдерживать расчетное давление воздуха.Мембранные оклады, перекрывающие зазоры, должны быть непрерывными по всей высоте окна, то есть без швов внахлестку, поскольку в зазоре нет опоры, против которой можно было бы герметично закатать шов внахлест. Откосы и гидроизоляцию стен необходимо притереть и полностью приклеить в местах их пересечения. Отливы косяка должны быть полностью прилегают к оконной раме. Обычно требуется механическое крепление косяка к окну из-за недостаточной площади поверхности, на которую можно было бы приклеить окошко, и полагаться только на адгезию.Отливы косяка должны быть покрыты черепицей над концевыми перемычками подоконника и задней стойкой, чтобы вода, стекающая по косякам, направлялась в поддон подоконника.

Накладка на головку: Используйте прочную металлическую накладку (медь с цинково-оловянным покрытием или нержавеющая сталь). Наклонные окантовки оконных проемов наружу; Обеспечьте загнутую наружу кромку для капель поверх оконной рамы. Выдвиньте оголовье на несколько дюймов за оконную раму. Концевые перемычки должны быть запаяны водонепроницаемо. Заглушить заглушки на внутренней стороне окон и в косяках.Обеспечьте как минимум 4-дюймовую перевернутую ногу и встречный огонь с гидроизоляционной мембраной стены, приклеенной к вертикальной ножке металлической планки. Для перфорированных окон в проемах, которые не позволяют выступать за пределы проема (например, в бетонных проемах), используйте двойные герметизирующие стыки вместо проемов, чтобы уловить воду и направить ее к проемам проема.

Критические детали кармана остекления, характерные для материалов рамы, обсуждаются ниже.

Алюминиевая рама: Наклоните карман для остекления для обеспечения дренажа (снижает воздействие воды на уплотнения стеклопакетов и угловые уплотнения рамы).Рецепторные системы не рекомендуются, так как сложно обеспечить надежное воздушное уплотнение на стыке рецептор / упор.

Стальные рамы: Полностью приварите все углы рамы для обеспечения водонепроницаемости. Поскольку стальные рамы обычно имеют узкий профиль и, следовательно, неглубокий карман для остекления, гидроизоляционные крышки и перегородки из пенопласта имеют решающее значение для проникновения воздуха и воды.

Деревянные рамы: Многие производители не предусматривают дренажные отверстия в своих типичных окнах, но для получения гарантий на остекление стеклопакетов (I.G.) производители окон, за исключением случаев, когда производитель стекла делает особые условия для производителя окон. Отдельный встроенный дренажный канал в кармане остекления позволяет дренаж в дренажные отверстия. Muntins (например, настоящие разделенные литники) редко плачут и полагаются на уплотнения для остекления, чтобы предотвратить проникновение воды в карман для остекления. Все I.G. единицы в истинно разделенных лимитах должны быть установлены в установочных блоках. По возможности используйте фиксированные внутренние упоры для остекления, чтобы со временем обеспечить максимальное сопротивление проникновению воды.

Все: Координируйте размещение установочных блоков с дренажными отверстиями, чтобы избежать блокировки дренажных путей.

Совместите детали крепления с деталями гидроизоляции, чтобы избежать проникновения в них.

Расчет на сопротивление конденсации

Руководство по выбору окон

AAMA содержит указания по выбору окна для защиты от конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите окно с подходящим CRF.Дизайнеры должны знать, что CRF — это средневзвешенное значение для оконной сборки. CRF не дает информации о холодных точках окна, которые могут вызвать локальную конденсацию. Проекты, для которых контроль конденсации является критически важной задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования для конкретного проекта. Для точного прогнозирования образования конденсата на стекле и раме требуется тщательный анализ и моделирование внутренних условий. Окна, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха по внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура в зимний период.Тепловое моделирование интерьера здания с использованием программного обеспечения вычислительной гидродинамики (CFD) может помочь установить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти температуры внутреннего воздуха являются входными данными для программного обеспечения теплового моделирования окон, такого как THERM.

Используйте термически разбитые алюминиевые, деревянные или пластиковые рамы для обеспечения наилучшего сопротивления конденсации. Тепловой разделитель должен быть правильно расположен по отношению к системе стены, чтобы избежать воздействия холодного воздуха на алюминиевую раму внутри теплового разъема, «замыкающую» тепловой разрыв; см. подробности в конце этого раздела WBDG.

Учитывать геометрию рамы во влажных условиях для теплопроводящих материалов рамы (алюминий, сталь). Для проектов с риском конденсации металлические рамы должны быть ориентированы так, чтобы как можно больше их тепловой массы приходилось на теплую (и влажную) сторону стены.

См. AAMA 1503 для описания метода испытаний, параметров и оборудования для определения значений U и значений сопротивления конденсации для оконных изделий.

Обеспечение долговечности отделки

Алюминий: Анодные покрытия класса I (AAMA 611) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе-изготовителе (AAMA 2604), обладают хорошей устойчивостью к разрушению окружающей среды.

Дерево: Поскольку древесина легко впитывает влагу, деревянные отделочные покрытия будут иметь ограниченный срок службы, если за внешними защитными покрытиями не ухаживать должным образом. Наклоните все открытые деревянные поверхности для обеспечения дренажа. Перед остеклением заклейте и покрасьте все поверхности оконных рам из красного дерева, так как вытекание танинов будет мешать адгезии герметика.

Сталь: Стальные рамы, имеющие гальваническую защиту под краской, обычно допускают более длительные интервалы между уходами за краской.

Все материалы рамы: Защита окон от атмосферных воздействий путем их отвода от внешней стороны стены и / или создания свесов крыши или выступающих оконных накладок — эффективная стратегия для максимального увеличения срока службы оконной отделки.

Оборудование

Руководство по выбору окон

AAMA включает полезный обзор опций рабочего оборудования для различных типов операционных окон. Важные конструктивные соображения для оконной фурнитуры включают эксплуатационную надежность в течение жизненного цикла, способность действующего оборудования противостоять ветровым нагрузкам, когда окно находится в открытом положении, и сопротивление принудительному входу для окон, которые легко доступны снаружи.

AAMA 910, Добровольные спецификации «жизненного цикла» и методы испытаний для окон и раздвижных стеклянных дверей архитектурного класса, устанавливает средства для испытаний, которые имитируют нормальный износ, который можно ожидать в течение срока службы типичного продукта архитектурного уровня. Тестирование требуется для всех окон, которым требуется обозначение архитектурного класса.

Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении. К сожалению, в отрасли мало рекомендаций по этому вопросу.Открытые или закрытые окна с раздвижными уплотнениями всегда поддерживаются с двух сторон. Выдвижные и открывающиеся сбоку окна полагаются на операционное оборудование для защиты от ветровых нагрузок. Операционное оборудование для выступающих или боковых окон может не подходить для тяжелых условий эксплуатации.

AAMA 1302.5, «Добровольные спецификации для алюминиевых окон Prime, устойчивых к принудительному входу», устанавливает рекомендации по конструкции и испытаниям алюминиевых окон для снижения уязвимости к принудительному входу.

Другие стандарты оборудования AAMA перечислены в конце этого раздела WBDG.

Вопросы управления логистики и строительства

Срок службы даже самого прочного окна, вероятно, будет меньше, чем у окружающей конструкции наружной стены. Следовательно, конструкция окна и конструкции периметра должна позволять удаление и замену окна без удаления соседних стеновых компонентов, которые останутся.

Ожидаемый срок службы компонентов, которые соединяются с окном в сборку, должен соответствовать ожидаемому сроку службы самого окна.Требуются прочные гидроизоляционные материалы, не подверженные коррозии крепежные детали и крепежные детали, а также влагостойкие материалы в регионах, подверженных смачиванию.

Лабораторные испытания: для проектов с нестандартными окнами требуется лабораторное тестирование конструкции, проникновения воздуха и утечки воды в макет окна до производства окон для проекта. Попросите специалиста по окнам документировать конструкцию оконного макета.

Полевой макет: для всех окон, стандартных или нестандартных, требуется создание и тестирование полевого макета стены / окна на предмет проникновения воздуха и утечки воды.Не допускайте снижения давления в результате лабораторных испытаний.

Испытания производственных окон: Требовать полевых испытаний производственных окон для обеспечения качества изготовления и установки окон. Требуйте проведения нескольких тестов на раннем этапе строительства, чтобы выявить проблемы на раннем этапе. Требовать дополнительного тестирования, если первоначальные тесты не дали результата. Не допускайте снижения давления в результате лабораторных испытаний.

Согласование производственных чертежей: Требуются производственные чертежи установки окон, показывающие все смежные строительные и связанные с ними работы, включая оклады, оконные приставки, внутреннюю отделку и указывающие последовательность работ.Рабочие чертежи должны показывать изометрические или аксонометрические детали угловых узлов.

Детали

Обратите внимание, что детали, представленные производителем, обычно соответствуют только самому низкому уровню производительности. Для повышения производительности архитектор может использовать концепции, описанные в этом разделе.

Из-за сложности и проблем, связанных с работой рецепторных систем, подробности рецепторных систем не были включены в этот раздел. Рекомендуется привлечь консультанта, который посоветует, следует ли использовать рецепторные системы.

Следующие данные можно загрузить или просмотреть в Интернете в формате Adobe Acrobat PDF.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Примечание: все детали предоставлены The Facade Group

Деталь оконной головки в стене полости (без фланца с гвоздями) (Деталь 1 / A) | PDF Главный список ключевых заметок | PDF

На этой детали показана конструкция головки у алюминиевого окна, установленного в каменной полой стене под стальной перемычкой.

• Металлический гидроизоляционный слой в основании кирпичной облицовки над окном защищает оконную головку от протечки через стену выше — см. Облицовка наружных стен.
• Эта деталь не будет вмещать дифференциальное перемещение между оконной рамой и задней стенкой вверх.
• В верхней части, на косяках и подоконнике периметр оконной рамы включает в себя существенные возвратные ножки, которые обеспечивают адекватные поверхности склеивания для правильно сконфигурированного герметичного соединения между кирпичом и периметром окна.

Деталь оконного косяка в стене полости (без фланца с гвоздями) (Деталь 1 / B) | PDF

На этой детали показана конструкция косяка у алюминиевого окна в стене с каменной кладкой.

• Как голова и подоконник, стеновая мембрана оборачивается в грубый проем, а затем эластомерный гидроизоляционный слой накладывается на мембрану в грубом проеме, а затем соединяется с внутренней стороной окна, где он удерживается на месте с помощью сплошной опорный стержень.
• Как и верхняя часть и подоконник, первые несколько дюймов полости стены заполнены аэрозольной полиуретановой пеной, чтобы помочь соединить окно с изоляцией стены и (на изголовье и косяк), чтобы помочь удержать влагу в полости стены от попасть в окно.
• Снаружи оконная рама также заполнена аэрозольной полиуретановой пеной для обеспечения непрерывности теплового барьера.

Деталь подоконника в стене полости (без фланца с гвоздями) (Деталь 1 / C) | PDF

Эта деталь показывает конструкцию подоконника у алюминиевого окна в каменной полой стене.

• Окно имеет дренажные отверстия на лицевой стороне рамы с гидроизоляционными крышками для уменьшения проникновения воды при ветровом дожде.

Деталь отклоняющей головки окна в стене полости (без фланца с гвоздями) (Деталь 1 / D) | PDF

На этой детали показана конструкция головки у алюминиевого окна, установленного в каменной полой стене под стальным разгрузочным уголком.

• Металлический гидроизоляционный слой в основании кирпичной облицовки над окном защищает оконную головку от протечки через стену выше — см. Облицовка наружных стен.
• Эта деталь будет вмещать дифференциальное перемещение между оконной рамой и задней стенкой вверх.

Элемент оконной головки в стене полости (с фланцем для крепления гвоздями) (Деталь 1 / E) | PDF

На этой детали показана конструкция головки у алюминиевого окна, установленного в каменной полой стене под стальной перемычкой.

• Эта деталь не будет вмещать дифференциальное перемещение между оконной рамой и задней стенкой вверх.
• В верхней части, на косяках и подоконнике по периметру оконной рамы имеются фланцы (ребра), которые обеспечивают склеиваемые поверхности для стыковки стеновой мембраны с окном.

Деталь оконного косяка в стене полости (с фланцем для крепления гвоздями) (Деталь 1 / F) | PDF

На этой детали показана конструкция косяка у алюминиевого окна в стене с каменной кладкой.

• Как и верхняя часть и подоконник, первые несколько дюймов полости стены заполняются аэрозольной полиуретановой пеной, чтобы помочь соединить окно с изоляцией стены и (у изголовья и косяка), чтобы помочь сохранить влагу в полости стены от попадания в окно.
• Снаружи оконная рама также заполнена аэрозольной полиуретановой пеной для обеспечения непрерывности теплового барьера.

Деталь подоконника в стене полости (с фланцем для крепления гвоздями) (Деталь 1 / G) | PDF

Эта деталь показывает конструкцию подоконника у алюминиевого окна в каменной полой стене.

• Окно имеет дренажные отверстия на лицевой стороне рамы с гидроизоляционными крышками для уменьшения проникновения воды при ветровом дожде.

Возникающие проблемы

См. Остекление для обсуждения возникающих вопросов, связанных с остеклением.

Динамические окна обеспечивают управление по требованию видимым светом и коэффициентом пропускания солнечного тепла с помощью, например, фотохромные или электрохромные покрытия.

Окна с тремя стеклами или подвешенные низкоэмиссионные пленки между стеклами обеспечивают превосходные изоляционные свойства. В настоящее время ведутся исследования по разработке вакуумных стеклопакетов , которые улучшат изоляционные свойства за счет ограничения теплопроводных и конвективных потерь тепла по сравнению с обычными стеклопакетами.

Окна с воздушным потоком включают в себя отдельную внутреннюю часть из стекла и используют либо приточный, либо вытяжной воздух для регулирования температуры поверхности стеклопакета.

ENERGY STAR — это федеральная инициатива, призванная помочь потребителям в выборе энергоэффективных продуктов, в настоящее время включает только окна для жилых домов, но программа может расширяться до коммерческой.

Обратите внимание, что это стандартизированные процедуры тестирования и спецификации, но они не устанавливают значения производительности, необходимые для проекта.Архитектор должен определить значения производительности, подходящие для проекта. Особое беспокойство вызывает то, что заявленная производителем производительность может быть основана на окне, намного меньшем, чем это требуется для проекта, и, следовательно, может не отражать фактическую производительность проекта. Другие переменные, такие как тип стекла, крепление и жесткость стены, в которой установлено окно, также могут привести к разнице в производительности между испытанными образцами и фактически установленным окном.

Дизайн и выбор окон

Установка окна

Тепловые характеристики

Проникновение воздуха

Защита от проникновения воды

Сопротивление конденсации

Акустические характеристики

Анодированные покрытия

Высокоэффективные органические покрытия

Прочность

Оборудование

Дополнительные ресурсы

WBDG

Задачи проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

Руководство по проектированию ограждающих конструкций здания

, см. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, MasterSpec®

• Оконные системы для высокопроизводительных коммерческих зданий от Carmody, Selkowitz, Lee и Arasteh; информация по вопросам дизайна, материалам и узлам, конструктивным решениям окон и тематическим исследованиям
• Американская ассоциация производителей архитектуры, информация об алюминиевых, деревянных и виниловых окнах
• Институт стальных окон, информация о производителях стальных окон
• Национальный исследовательский совет Канады, информация о передовой практике проектирования, исследованиях и возникающих проблемах, связанных с ограждающей конструкцией здания

ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.

Подоконники из ПВХ, отделка и отделка

Для более светлого и яркого внешнего вида. Евроклеточные окна ПВХ.

Добро пожаловать в ваш дом свет, стиль и функциональность

Зимние сады, чтобы улучшить ваше пространство и улучшить ваш образ жизни.

Красивые штрихи для защиты вашего дома от непогоды

Наши команды экспертов готовы воплотить ваш проект в жизнь.

Когда белые не совсем правы.Цветные окна.

Окна UPVC с рейтингом A +.Легкий, теплый и надежный.

Найдите ближайшего к вам установщика Eurocell

Помощь в принятии сложных решений о покупке

Найдите местное отделение Евроклетки

Читайте последние новости от Eurocell

Читайте тематические исследования от таких же людей, как вы.

Есть вопросы? Найдите ответы здесь

Завтрашние окна из ПВХ сегодня.Modus.

Скользящий удар UPVC Charisma Slash.Классический стиль у вас под рукой

Реверсивные окна UPVC для полного удобства

Увеличьте универсальность вентиляции с помощью откидных и поворотных окон

Разнообразные стили оконных створок для вашего дома

Коллекция Долин.Наш ассортимент высокотехнологичных композитных дверей.

Приветственный стиль и ценность с входными дверями из ПВХ

Аспект.Единственные полностью аккредитованные двустворчатые двери

Приглашайте на улицу с французскими дверями из ПВХ

Современная классика.Встроенные двери патио Euroslide.

UPVC Эдвардианские консерватории.Классический вид с максимальным пространством.

Викторианские консерватории UPVC.Отличительное чутье, чтобы открыть свой дом.

Зимние сады на фронтонах.Поднимите жилое пространство

Крыши зимних садов покрыты черепицей Equinox.Разница — ночь и день.

UPVC Lean-to Conservatories.Доступное дополнительное пространство.

Сделанные на заказ консерватории.Вершина индивидуальности.

Мансардные окна Skypod.Инновации заливают ваш дом светом.

Привлекательная защита, не требующая особого ухода.Доски фасции. Купить онлайн Долговременная защита деревянных карнизов.Доски для укупорки Купить онлайн Стильная и прочная защита от атмосферных воздействий.Софитные доски. Купить онлайн Высота эффективного отвода дождевой воды.Желоба. Купить онлайн Герметики и фиксаторы для безупречной работы.Купить онлайн Дайте вашей крыше преимущество.Отделка кровли. Купить онлайн Выделите свою собственность и защитите кирпичную кладку.Облицовка. Купить онлайн

Все наши продукты имеют рейтинг A + по эффективности

Евроклетка возвращается в будущее с BRE и British Gas

Мансардные окна Skypod.Инновации заливают ваш дом светом.

Черепичные крыши Equinox.Разница — ночь и день.

Внутренние решения для улучшения и защиты вашего жилого пространства

Никакой подготовки.Нет картины. Нет проблем! Плинтус Roomline

Привлекательная внутренняя облицовка для защиты вашего дома

Купите облицовочную доску легко и безопасно прямо сейчас

Купите облицовочные доски в нашем магазине DIY

Купите доски для перекрытия в нашем магазине DIY

Купите водосточные желоба в нашем магазине DIY

Покупайте герметики и крепеж в нашем Магазине DIY

Покупайте изделия для отделки кровли в нашем Магазине DIY

Купите облицовочные доски в нашем магазине DIY

Купить теплые полы с подогревом, плинтусы и архитрав, внутреннюю обшивку и оконные доски

Купить ручные инструменты в нашем магазине DIY

Что для вас значит бренд Eurocell

Традиционный стиль, современное исполнение.Modus S

Объяснение линии крыши.Узнай, что к чему и куда идет.

Список всех доступных загрузок Евроклетки

Жизнь на открытом воздухе — Долговечные, не требующие особого ухода садовые товары

Твердый композитный настил — долговечен и практически не требует обслуживания

Полый композитный настил — легкий, простой в установке и обслуживании

Композитные перила — идеально дополнят пространство террасы

Экономичная альтернатива деревянным ограждениям.Эко-ограждение.

Легко устанавливаются, не требуют обслуживания и долговечные плинтусы из ПВХ

Экономия ваших денег и предоставление вам большего выбора

Руководство по выбору стилей окон UPVC

Часто задаваемые вопросы об окне UPVC.Ответы на самые частые вопросы.

Жизнь на открытом воздухе — Долговечные, не требующие особого ухода садовые товары

Совершенно новая раздвижная система патио

Окна ПВХ

— KCC

KCC Окна,

с его независимыми технологиями и техническим партнерством с глобальным производителем пластиковых окон из Германии под названием PLUS-PLAN решила все проблемы и области, которые требовали улучшения существующих пластиковых окон, и разработала оконные материалы, которые имеют тонкую структуру с превосходным качеством в сырье. и вспомогательные материалы.Окна из ПВХ обладают отличными изоляционными и звукоизоляционными характеристиками, прочностью, водонепроницаемостью и устойчивостью к давлению ветра. В Европе окна из ПВХ составляют 60-70% от общего рынка окон и более 40% внутреннего рынка окон из ПВХ.

KCC Windows сочетает в себе красивый внешний вид и изоляционные свойства мирового класса за счет отличной теплоизоляции, удобной установки и высокой прочности.KCC недавно запустила ряд новых продуктов, включая раздвижные окна с высокой изоляцией, безопасные окна для школ и окна из композитных материалов (Hardwin) в ответ на правительственные постановления и растущие запросы потребителей, такие как внедрение Системы оценки энергоэффективности окон, ужесточение стандартов изоляции зданий и требований по усилению устойчивости общественных зданий. KCC занимает лидирующие позиции на рынке с высокой репутацией благодаря своей системе 3-TOP, которая включает в себя оконные рамы, стекло и систему производства герметиков.

---

Особенности KCC Windows

KCC Windows, состоящая из различных типов в зависимости от области применения, представляет собой высококачественную оконную марку, которая предлагает превосходный внешний вид и характеристики, такие как теплоизоляция и звукоизоляция.

Благодаря отличной теплоизоляции вы можете сэкономить на отоплении и кондиционировании.

Использование чрезвычайно низкой теплопроводности U-PVC (около 1/1250 по сравнению с AL), отличных воздухонепроницаемых материалов и научной конструкции с несколькими отсеками позволяет эффективно снизить потребление энергии во время охлаждения и нагрева.

Вы можете создать стильную атмосферу в интерьере с красивым внешним видом.

Структура оконной рамы, окружающей стекло, придает ощущение устойчивости, а на внутренний слой нанесены цветные пленки с текстурой дерева с повышенной атмосферостойкостью, чтобы создать роскошную и стильную внутреннюю атмосферу.

KCC Окна открываются и закрываются плавно, просты в установке.

Использование дверного ролика с пазами и направляющей с пазами позволяет очень легко открывать и закрывать тяжелое двухслойное стекло, а рычаг регулировки высоты на больших окнах позволяет легко управлять вертикальной и горизонтальной регулировкой окон.

Благодаря отличным звукоизоляционным характеристикам вы можете создать в помещении тихую и комфортную атмосферу.

Окна

KCC, изготовленные методом сварки, обладают отличной воздухонепроницаемостью, поскольку количество вентиляции было минимизировано за счет использования отличных воздухонепроницаемых материалов, а стекло различной толщины может применяться для эффективного блокирования внешнего шума.

KCC Окна выдерживают самые плохие погодные условия.

Дождевая вода с меньшей вероятностью просочится через оконную систему из-за конструкции сварной конструкции, увеличенной высоты внутренней стены и конструкции перекрытия окна и перил. Кроме того, сила ветрового давления была улучшена за счет использования увеличенного подвесного размера и соответствующего стального арматурного сердечника для предотвращения отклонений, вызванных изменением уклона во время установки.Он устойчив к солености, кислоте, щелочам и вредным газам, поэтому избавляет от опасений по поводу коррозии в любом регионе или условиях.

Разработанные на основе 40-летнего ноу-хау в производстве строительных материалов, окна KCC Windows отличаются превосходными характеристиками, удобством установки, долговечностью и красивым внешним видом.Окна KCC предназначены для установки с использованием различных строительных материалов, производимых KCC, что является основным преимуществом окон KCC.

KCC предлагает совершенно новое жилое пространство! Балконные окна KCC с высокими эксплуатационными характеристиками и высоким классом дополняют улучшенную жилищную среду.
Благодаря постоянным исследованиям и разработкам мы создали разнообразную линейку продуктов, оптимизированную для удовлетворения различных потребностей клиентов. Балконные окна KCC обладают мощными ветрозащитными характеристиками, воздухонепроницаемостью и водонепроницаемостью, а также прочной изоляцией для экономии энергии.

По мере роста интереса потребителей и требований к культуре жилья, внешний вид, функции и форма окон постоянно улучшаются.Чтобы обеспечить требуемые характеристики по изоляции, звукоизоляции, широкий спектр функций, красивый внешний вид и высокую эффективность, мы поставляем высококачественные системные окна европейского образца. Системные окна КСС — это многофункциональные комплексные окна новой концепции с премиальным дизайном в европейском стиле при открывании и закрывании окон.

No related posts.
