Устройство и область применения

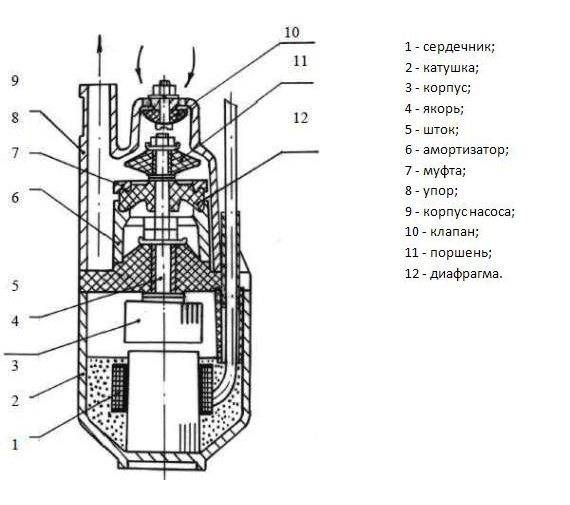

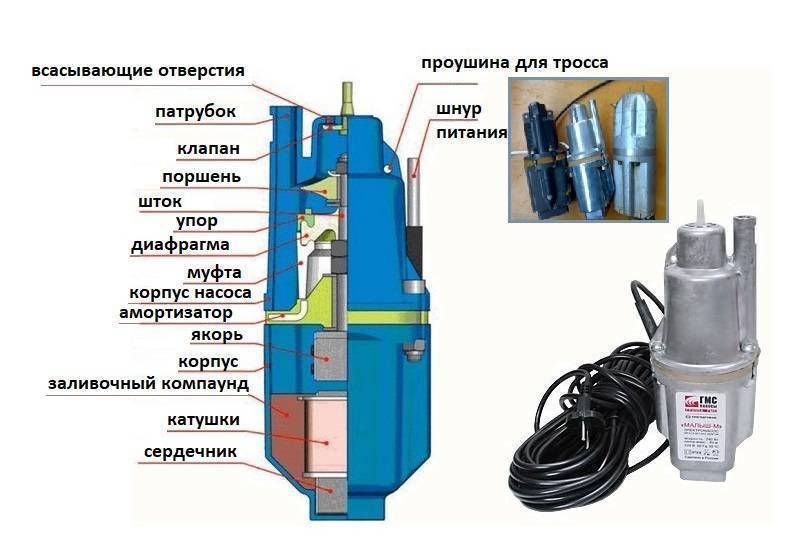

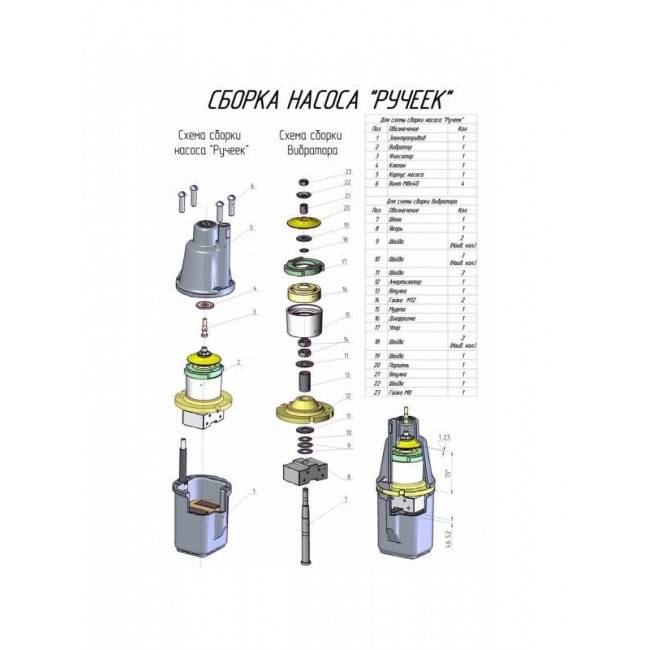

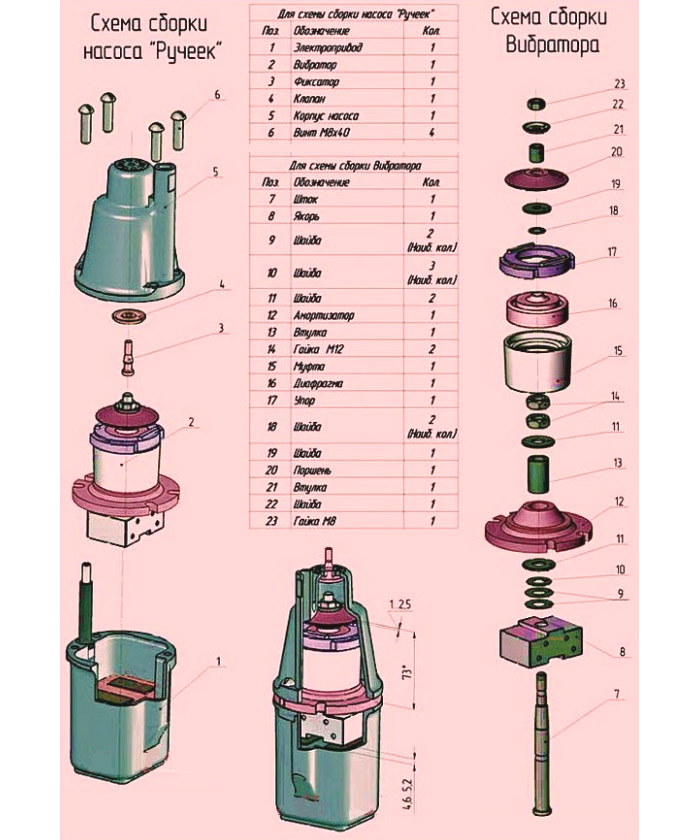

Устройство погружного вибрационного насоса

Чтобы понимать, что представляет собой этот небольшой колодезный/скважинный агрегат, нужно освоить его устройство. Состоит насос из таких частей:

• Силовой элемент. Сюда входят сердечник и катушка. В тандеме они образуют магнит. Сердечник помещен в среду из кварцевого песка и эпоксидной смолы. Первый отводит тепловую энергию, а смола обеспечивает изоляцию обмотки от воды.
• Вибратор. Это магнит, соединенный со штоком и амортизатором последовательно.
• Муфта. Локализуется сразу за амортизатором и защищает электрическую составляющую насоса от негативного воздействия воды.
• Нагнетающая камера для забора жидкости из колодца или скважины. Из нее вода далее транспортируется по шлангу наверх.
• Поршень резиновый. Фиксируется на штоке и обеспечивает перепады давления в рабочей камере (нагнетание и разряжение). Движение резинового поршня немного ограничивает упор, который находится между ним и муфтой.
• Входной клапан. Меняет свое положение в зависимости от давления в рабочей камере. При его падении клапан открывается. При увеличении — закрывается. В верхней части насоса стоит такой же клапан (выводящий). Он работает по обратному принципу. При повышении давления он открывается. При снижении — закрывается.

Ввиду своего простого строения, небольших габаритов и оптимальной производительности НПВ используют в таких случаях:

• полив садово-огородных угодий для получения хорошего урожая;
• откачивание воды из подтопленных помещений;
• подача жидкости из скважины или колодца в автономную систему водоснабжения;
• заполнение водой бассейна;
• мойка авто во дворе или стирка ковров и др.

НПВ лишены вращающихся элементов, а это значит, что устройство не нуждается в смазке. Для погружного вибрационного насоса с верхним забором воды или с нижним в качестве смазывающего вещества выступает сама вода.

Особенности ремонта и возможные неисправности

Наиболее частой причиной поломок насоса «Ручеек» является его разгерметизация. Это может случиться в том случае, если корпус устройства при работе контактирует со стенками колодца или скважины. Из-за этого в процессе вибрации насос будет подвергаться целой серии ударов (не менее 100 в минуту), что приведет к отслаиванию заливки от поверхности электромагнита, расположенного у него внутри.

Такая же поломка может случиться и при запуске насоса «всухую». В данном случае можно попытаться произвести ремонт насоса Ручеек своими руками. Для этого необходимо:

• Извлечь из корпуса устройства электрическую составляющую и магнит.
• По всей поверхности магнита сделать надрезы небольшого размера, после чего смазать его автомобильным герметиком, применяющимся для установки лобовых стекол в авто.
• Все составляющие поместить обратно под корпус и оставить его под прессом до полного высыхания.

Сборку насоса следует производить в обратном порядке.

Еще одна возможная причина поломки насоса: попадание мелких камешков или песка в очистительный фильтр устройства. В этом случае его нужно заменить.

Полезная информация: Чтобы избежать подобных проблем при откачке дренажных вод следует использовать дополнительный фильтр для их очистки.

При попадании инородного предмета в клапан насоса это может привести к его разрыву. О повреждении клапана или мембраны может свидетельствовать гудящий звук насоса при отсутствии перекачки воды. Исправить это повреждение можно, применив вместо испорченного клапана пробку от медицинского флакона. Но лучше с этой целью использовать специальный ремкомплект, включающий все детали устройства. Причем, при выходе клапана из строя рекомендуется поменять все остальные детали.

На заметку: Если болты проржавели и их нельзя открутить, что бывает достаточно часто, тогда их следует срезать болгаркой.

В принципе, проблемы, которые могут возникнуть при эксплуатации этого прибора, нельзя назвать существенными. При этом вероятность их возникновения в первые 2-3 года (при грамотной эксплуатации насос) практически минимальна. Так что, если по уровню вашего водопотребления вам походит погружной насос Ручеек и вас характеристики этого устройства вполне устраивают, его можно смело приобретать и пользоваться без проблем и лишних затрат на ремонт и обслуживание.

У агрегата Ручеек есть «брат», который не менее популярен. Технические характеристика насоса Малыш описаны в отдельной статье сайта.

О том, что из себя представляет насос для полива огорода из бочки, можно также узнать на нашем сайте.

Читать также: Какие виды сварок бывают

Иногда владельцам колодцев приходится в них спускаться. Для этого можно воспользоваться готовой лестницей или сделать ее самому.

Принцип работы НПВ

Принцип действия вибрационного насоса

Работа вибрационного погружного насоса базируется на перепадах давления в рабочей камере. Выглядит это так:

1. Включенный в сеть насос провоцирует к действию обмотку катушки, то есть создает электромагнитное поле.
2. Оно в свою очередь тянет к себе вибратор, расположенный в нагнетательной камере.
3. Происходит изгиб диафрагмы, что провоцирует падение давления в рабочей камере.
4. Открывается входящий клапан и вода поступает в резервуар.
5. Как только емкость наполняется, давление снова повышается, клапан закрывается, а вода уходит вверх по трубе.

Частота намагничивания/размагничивания колеблется в пределах 100 раз в течение секунды. В результате такой работы и возникают вибрации, благодаря которым насос получил свое название.

Особенности ремонтных работ

Так как стоимость насоса невысокая, многие даже не задумываются о ремонте, а просто покупают новенькое устройство. Но на самом деле ничего сложного в ремонте нет, да и выйдет это гораздо дешевле. По этой причине не советуем выбрасывать сломанный насос, лучше сдайте его в ремонт и купите еще один такой. Благодаря этому хитрому ходу вы получите бесперебойную подачу воды. Если у вас есть немного свободного времени и базовые навыки, вы сможете справиться с ремонтом самостоятельно.

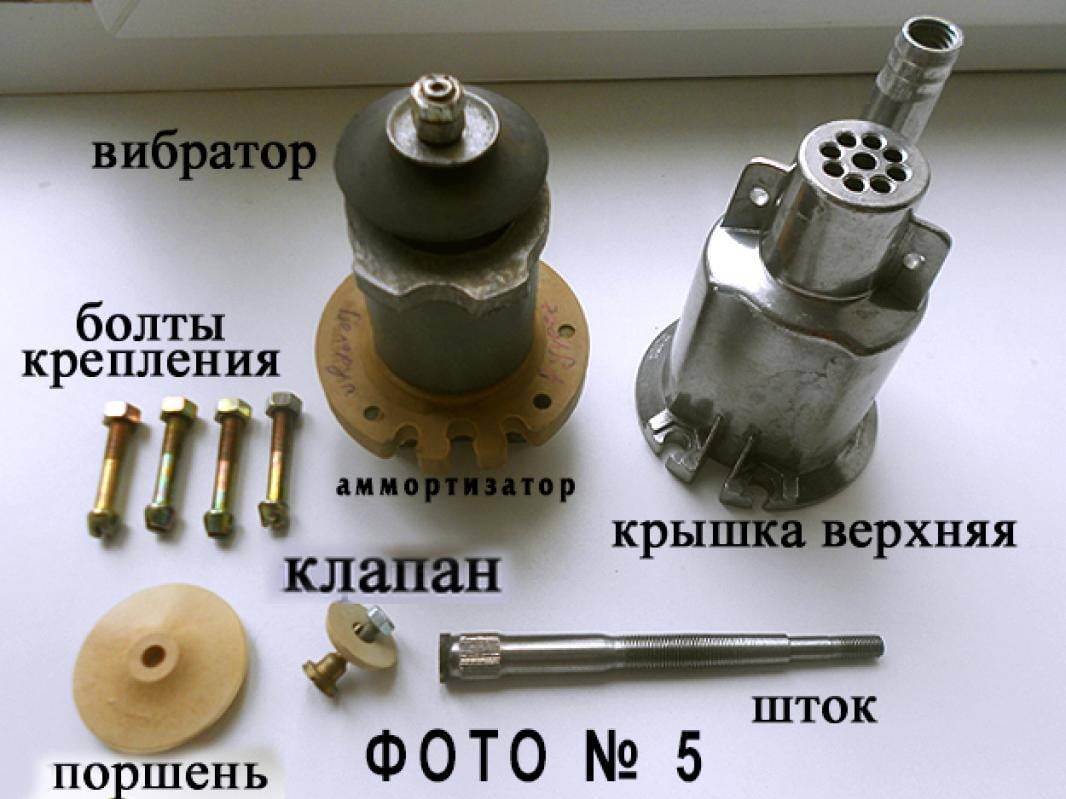

Разбираем насос

Для начала вам нужно будет снять крепежные болты. Как правило, они сидят в корпусе «намертво» и покрытые ржавчиной. Если у вас не получается откручивать отверткой, срежьте головки при помощи болгарки. Для этого используйте только малые в диаметре диски, чтобы при неосторожном движении не повредить мотор. Также не забудьте, что насос нужно будет закрепить в тиски.

Заменяем мембраны

Самой распространенной причиной поломки является выход из строя мембраны из-за попадания инородного элемента. В свободном доступе есть специальные комплекты для ремонта. Но если у вас под рукой нет запасного клапана и мембраны, их можно легко заменить резиновой крышечкой от медицинских препаратов. Это простое действие справится со своей задачей на «ура».

Меняем обмотку

В этом виде ремонтных работ нельзя будет обойтись без инженерных знаний, поэтому будет лучше отдать устройство в мастерскую.

Ремонтируем поверхность электрического магнита

Данный вид повреждений легко заменить автогерметиком. Для этого нанесите болгаркой неглубокие бороздки, а сверху нанесите клей.

Модификации погружных вибрационных насосов

Схема НПВ с нижним и верхним забором воды

Все вибрационные насосы классифицируют на виды по нескольким категориям. По типу забора воды:

• Нижнего нагнетания жидкости. Клапан расположен снизу.
• Верхнего забора воды. Здесь входящий клапан размещен сверху.

По количеству клапанов НПВ делят на одноклапанные и двуклапанные. Второй вариант имеет большую мощность и производительность.

При этом все НПВ могут быть изготовлены из прочного пластика или алюминия.

Вибрационные погружные насосы классифицируют также по производителю на отечественные и зарубежные. Из отечественных самые распространенные: «Водолей» (он же Посейдон), «Кратон», «Ставр НПВ 300», насос ГМС «Малыш» со встроенной термозащитой, техноприбор «Ручеек» и др.

Итоги

При работе насоса на скважине не следует пренебрегать амортизацией – это позволит не соприкасаться стенкам скважины и корпуса. Если не сделать это, то рано или поздно насос точно выйдет из строя. «Ручеек» работает только на вибрации, и из-за этого будет соприкасаться со стенками скважины, если не будет установлена амортизация.

Хотя прошло уже больше 40 лет, конструкционные особенности не претерпели особых изменений, а качество осталось таким же высоким, как и при СССР. По соотношению характеристики, цены и срока эксплуатации этому насосу до сих пор нет равных.

Критерии выбора

Выбирая НПВ, рекомендуется руководствоваться такими критериями:

• Глубина погружения насоса. Рекомендуемые значения к конкретной модели сопоставляют с постоянным средним уровнем воды в источнике.
• Производительность насоса. Она должна быть несколько меньше дебета скважины/колодца. Производительность измеряют в литрах за определенный промежуток времени.
• Высота подъема воды и её транспортировки. Этот параметр в числе других указывают в технических характеристиках к агрегату.
• Диаметр корпуса устройства. Особенно если НПВ приобретается для скважины. Сечение колбы насоса должно быть меньше диаметра обсадной трубы, иначе агрегат не войдет в нее.

Желательно не эксплуатировать вибрационный погружной насос для воды с температурой выше 35 градусов.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять комментарии к статье можно в форме, расположенной ниже.

Водоснабжение дачного домика и обеспечение качественного полива прилегающего к нему участка – тема, волнующая любого человека, проводящего часть своей жизни за городом. С этой целью используются различные приспособления и устройства, в том числе известный еще с советских времен погружной насос Ручеек, технические характеристики которого вполне соответствуют многим современным и «продвинутым» аналогам.

Читать также: Устройство и принцип работы гидравлического пресса

Этапы монтажа НПВ

Установка в открытом водоеме

Для устройства насоса в скважине или колодца необходимо выполнить работы в такой последовательности:

1. Сварка прочного металлического каркаса, на котором будет закреплен агрегат. Раму устанавливают сверху колодца или обсадной трубы.
2. Растягивают на земле шланг/трубу и электрошнур от насоса параллельно друг другу.
3. Ко входному отверстию НПВ крепят клапан, а к нему муфту.
4. Последнюю соединяют с трубой для подачи воды.
5. Электрокабель параллельно крепят к трубе с помощью хомутов. Провод не должен быть сильно натянут, допустимо его легкое провисание. Для крепежа кабеля используют хомуты. Можно пользоваться и изолентой, но она менее надежна. Со временем её кусочки могут попасть в воду и забить насос.
6. К НПВ дополнительно фиксируют капроновый страховочный трос. Именно на нем будет висеть агрегат. Стальной трос лучше не брать, так как он со временем ржавеет и приходит в непригодность. В результате может произойти обрыв агрегата.
7. Удерживая насос за страховочный трос, его опускают на нужную глубину и фиксируют к раме. Здесь же крепят электрокабель и трубу.

Держать НПВ за провод при погружении запрещено.

Достоинства и недостатки насоса «Ручеек»

Плюсы	Минусы
Проверенная годами надежность конструкции.	1.Мощность не достаточно большая.
Простота устройства, что дает возможность выполнить ремонт самостоятельно.	2.Задержка при срабатывании терморегулятора.
Неприхотливость устройства в плане условий работы.	3.Не будет возможности поставить стиральную машину и душ в разных помещениях.
Не требуются дополнительные крепления.
Низкая стоимость.

Оснастка насоса

Выходной шланг не должен быть малого сечения, дополнительная нагрузка приводит к выходу аппарата из строя. Для подключения используют полимерные или резиновые шланги. Если вода подается в трубопровод, соединение с насосом ведется шлангом длиной не менее 2 метров.

Трос для опускания насоса вглубь должен быть капроновым, крепится в проушины, согласно инструкции. Это важно, при нарушении изоляции электрического кабеля насос поднимают, используя непроводящий трос.

Для насосов с нижним забором необходимо использовать фильтры и термореле.

технические характиристики — Холдинг-Буксхант — производство и монтаж наливных полов в России

Насос «Ручеек» предназначен для организации полива на дачных участках и обеспечения водоснабжения для удовлетворения потребностей владельцев.

Область применения и устройство насоса

Вибрационный насос Ручеек способен обеспечить подачу воды, которой хватит для семьи из 2-3 человек и полива, рассчитанного на участок до 12 соток. Агрегат выполняет такие задачи:

• Замену воды в бассейновой чаше.
• Выкачку воды из подвальных помещений, траншей, котлованов.
• При бурении скважин отвечает за грунтовое движение.
• Раскачивают иловые отложения в скважине вибрационными колебаниями, удаляя крупные твердые частицы с фильтра.
• Дает водоснабжение на один источник (ванная, стиральная машина, умывальник).
• Если большому участку или большой семье нужен насос с высокой производительностью, однако иногда есть необходимость в менее мощном оборудовании.

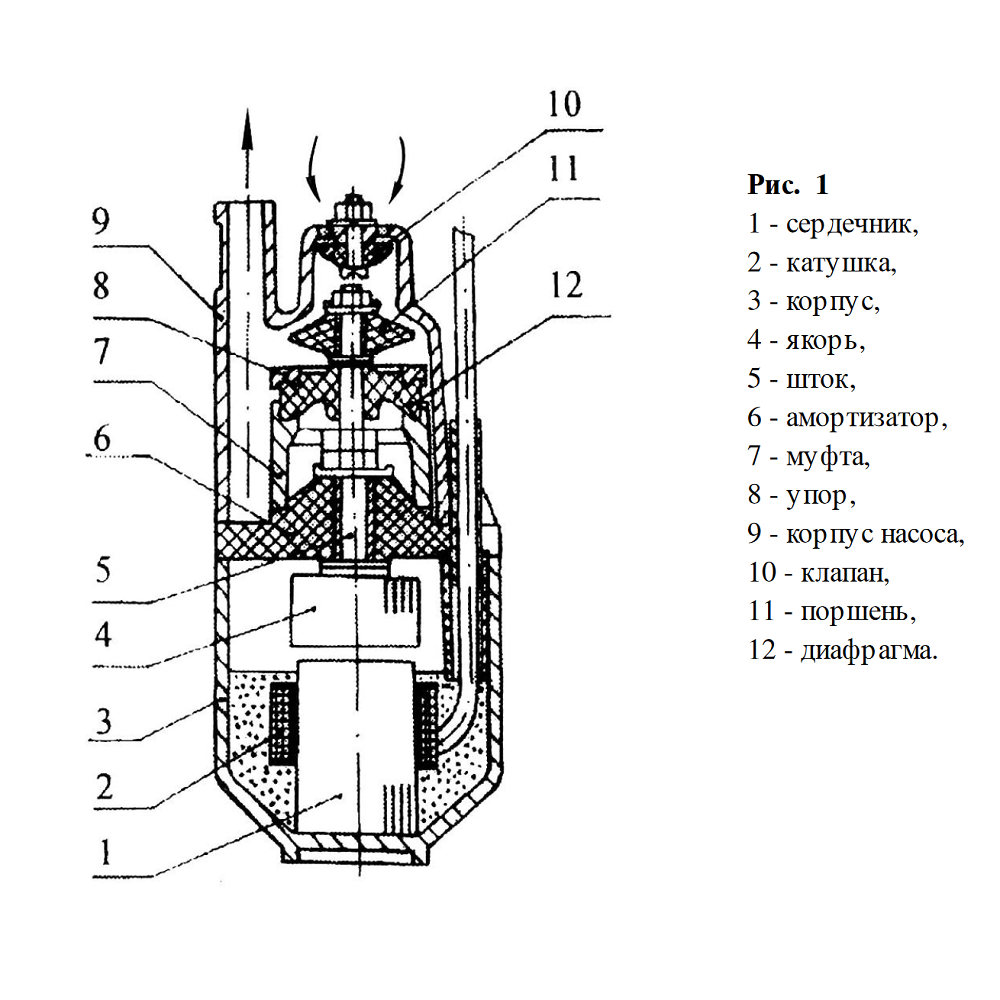

Конструктивно «Ручеек» состоит из двух частей:

1. Электрическая. Состоит из стальных пластин и электромагнитными катушками, образующими П-образный сердечник – электромагнит, медной проводки, залитой эпоксидной смолой в корпусе из меди.
2. Механическая (вибритор). Состоит из амортизатора (шайбы из резины), штока и якоря из электротехнической стали. Также включает муфту (изолирующая камеру с водой от электро части. Диафрагмовая часть муфты направляет и фиксирует шток.

Принцип действия устройства заключается в следующем:

• Вода поступает во всасывающую камеру, после – в нагнетающую.
• Далее водные массы передаются в трубопровод.
• Обратный клапан впускает воду в насос и задерживает ее там.
• Резиновым поршнем по каналам вода далее подается на выход.

При попадании твердый крупных частиц поршень и клапан быстро изнашиваются.

Технические характеристики

Главным параметром является производительность устройства.

Модели насоса ручеек зависимо от этого критерия бывают:

• Малопроизводительные (до 360 литров в час).
• Среднепроизводительные (до 750 литров в час).
• Высокой производительности (до 1500 литров в час).

Значимыми техническими характеристиками выступают такие параметры:

• Мощность – 225-300 Вт.
• Частота тока – 50 Гц.
• Период автономной работы – до 12 часов.
• Тип – вертикальный погружной.
• Алюминиевый корпус.
• Вес – 4 кг.
• Диаметр патрубка – 18-22 мм.
• Отличается верхним забором воды.

Достоинства вибрационного насоса «Ручеек»

Несложное устройство насоса «Ручеек» открывает ряд преимуществ:

1. Надежность. Корпус герметичен, устойчив к коррозийным воздействиям.
2. Автоматическое отключение в случае угрозы перегревания посредством системы термозащиты.
3. Комфортное использование.
4. Длительный срок службы.
5. Экологически безопасный для окружающей среды и здоровья.
6. Соответствует стандартам.
7. Малый вес.
8. Минимальный риск поломок и простота ремонта.
9. Простота обслуживания.
10. Не требует монтажа.

Обратите внимание на следующие нюансы!

• Не выносит холостого режима. Есть риск поломки.
• Резьбовые соединительные элементы могут раскручиваться.
• С течением времени проявляется ржавчина на болтах.
• Чтобы уменьшить износ резиновых элементов можно применять фильтр – металлическую сетку – на входе патрубка.
• Избыточное либо недостаточное фиксирование обратного клапана можно исправить подтягиванием гаек и настрой крепежей.

«Ручеек» чувствителен к перепадам в сети, поэтому желательно использовать стабилизатор.

Детальный обзор вибрационного насоса «Ручеек»: tvin270584 — LiveJournal

Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды

из колодца или скважины, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца. Согласитесь, такой обширный фронт работ под силу немногим устройствам. В этой статье мастер сантехник разберет конструктивные особенности устройства и как его грамотно подключать и использовать.
Принцип работы и устройство

Насос “Ручеек” — один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата — мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос. Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” — это погружной насос, т.е. для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час. Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства. Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды. Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Температура воды, которую может перекачивать такой насос, не должна превышать 35 градусов. Для работы с морской водой “Ручеек не предназначен. Мощность насоса “Ручеек” составляет 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию. Максимальная глубина погружения насоса составляет 40-60 м. При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность.

Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч. Но обычно с помощью “Ручейка” из колодца или скважины удается получать около 7 л/мин. Это очень скромная цифра. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Подключение и правила эксплуатации

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах. Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику — не самое большое удовольствие.

Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата. Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса «Ручеек» следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо.

Еще один необходимый элемент — шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Если использование шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса. Для этого нужно выполнить ряд простых шагов:

• Распаковать насос “Ручеек”, расправить электрокабель.


• Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.


• Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.


• На отверстие для забора воды надеть специальный защитный фильтр.


• Аккуратно и плавно опустить насос в колодец или скважину.


• Закрепить капроновый шнур.


• Подключить насос к электропитанию.


• Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства. Если длины провода не хватает, проблему можно решить одним из двух способов.

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины.

Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить, т.е. просто присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля — менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.

“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы самодельным фильтром из пластиковой бутылки.

“Ручеек” на все случаи жизни

Основные характеристики насоса «Ручеек», благодаря которым этот агрегат способен справиться с решением множества хозяйственных задач

Относительно неглубокую скважину с низким дебитом или колодец с подобными характеристиками лучше всего снабдить насосом “Ручеек” или другой бюджетной моделью. Более мощное и дорогое оборудование здесь просто не нужно. Оно будет опустошить колодец слишком быстро, опасность возникновения “сухого хода” в такой ситуации очень высока.В техпаспорте изделия сказано, что насос предназначен только для переваривания чистой воды. Однако за десятилетия существования модели владельцы частных домов и дачных участков нашли этому устройству самое разнообразное применение. Например, эта модель широко используется при промывке скважин после бурения.

По окончании бурения таких сооружений вода остается сильно загрязненной частичками ила, песком и т. п. Чтобы получить пригодную для питья чистую воду, эту смесь необходимо выполнить. Практика показала, что “Ручеек” неплохо справляется с этой задачей. Особенность устройства насоса Ручеек состоит в том, что в нем нет вращающихся частей. Поэтому он не слишком быстро забивается при работе в загрязненной воде.

Периодически насос извлекают, разбирают, промывают, выполняют необходимый ремонт, а затем снова собирают и пускают в дело. Разумеется, при таком обращении скорость износа существенно возрастает. Нет ничего удивительного, что в процессе прокачки скважины насос может полностью выйти из строя.

Для очистки одной скважины в зависимости от ситуации может понадобиться и два, и даже три-четыре таких агрегата. Но по деньгам это выходит значительно дешевле, чем приобретение специальной техники с повышенной устойчивостью к износу. Неопытные владельцы участков иногда считают, что прокачать скважину можно и с помощью того насоса, который будет подавать воду в водопровод дома. Это абсолютно неверное решение.

Владельцам скважин и колодцев периодически приходится прочищать свои сооружения. В этих случаях насос такого типа незаменим. Он эффективно справится с откачкой загрязненной воды из колодца или скважины. Если насос под рукой, все работы будут выполнены гораздо быстрее. Если скважина заилена или запесочена, вибрации, возникающие при работе “Ручейка”, из врага превращаются в друга.

Устройство

, правила подключения и эксплуатации. Как установить погружной насос в скважину Как установить дренажный насос в скважину

Установка колодезного насоса важный момент в выполнении воды из помещения в помещение. Поэтому мы сегодня расскажем вам, как правильно установить насос в скважину.
Установка насоса в колодец производится только после его правильного подбора. В противном случае вы не получите ожидаемого результата.
Теперь постепенно разберемся, как установить насос в скважину.Видео в этой статье покажет все этапы работы. Также будут предложены инструкции по установке различных насосов.

Учитываем характеристики

В розница Существует множество видов этого товара, которые отличаются не только внешними признаками, но и характеристиками. Это видно по ценам и на фото.
Цена будет достаточно разнообразной, она будет зависеть от мощности и производителя. Кратко расскажем о характеристиках насосов, о которых вам, как покупателю, следует беспокоиться в первую очередь.
Приводим самые основные характеристики.

Мощность

Этот показатель очень важен. От него также будет зависеть давление подаваемой жидкости.
Итак:

• Производитель указывает мощность насоса в киловаттах или в ваттах (кВт или Вт). Этот показатель позволяет понять, какой объем работы может выполнить данное конкретное устройство в единицу времени.
  Итак, чем больше эта характеристика, тем большее давление будет создавать двигатель насоса и тем больший объем жидкости он будет откачивать при более сложных условиях.

Внимание: Обратите внимание, что выбирая насос более мощный, чем необходимо, вы подвергаете себя многим неприятностям. Например, давление в трубе будет слишком сильным, и вам будет неудобно пользоваться водой.
Если за определенный промежуток времени будет откачано слишком много воды, насос будет часто отключаться, а это, конечно же, негативно скажется на сроке его службы.

Производительность

Производительность насоса измеряется в литрах в минуту.Это зависит от мощности насоса, но гораздо нагляднее может показать, сколько литров воды устройство может выкачать за 1 минуту.

Как выбрать скважинный насос, учитывая желаемую производительность

При выборе скважинного насоса следует рассчитать общий расход воды по всем точкам его использования:

• Такими точками в частном доме могут быть кухонные краны, душ, унитаз, водопроводная арматура.
• При расчете можно учитывать следующие нормы расхода воды в частном доме:

Внимание: Расчетные показатели не означают, что насос каждый день будет выкачивать из скважины несколько кубометров воды — это никому не нужно, к тому же скважина таких ресурсов не даст.

• Для насоса важно, чтобы все точки его использования были только в определенные часы пик, когда члены семьи хотят одновременно помыть посуду, принять ванну и полить огород. Тогда, если вы приобретете насос с меньшей производительностью, чем требуется для точек использования, могут возникнуть различные неприятные ситуации.
• Например, один человек находится в душе, которая оборудована бойлером с проточной водой, другой человек включил стиральную машину.Понятно, что в водонагреватель будет поступать меньше воды, а потому человек, принимающий душ, рискует обвариться.

давление

Этот показатель измеряется в метрах. Он обеспечивает подачу и создает необходимое давление в надземной части водопроводной системы.
Итак:

• Для определения напора необходимо по цифровому показателю рассчитать высоту, на которую следует поднять воду, и продолжительность горизонтальной трубы, по которой она будет запущена.
• Давление рассчитывается при прохождении воды через горизонтальный участок трубы с учетом того, что давление уменьшается на один метр на каждые десять метров участка трубы.

Расчет напора на примере:
Насос находится в колодце на глубине 8 метров, здание находится на расстоянии 20 метров от колодца, вода должна быть поднята на второй этаж, что на 4 метров высотой. В этом случае минимальный напор насоса рассчитывается так: 8+2+4=14 метров.

Как выбрать скважинный насос

Произведя расчет всех необходимых характеристик, пришло время выбрать тип скважинного насоса. Исходя из того, где находится насос во время использования, различают погружные и поверхностные устройства.
Какой лучше насос для скважины? Ответ не будет однозначным, так как каждый вид используется в своей области и имеет свои достоинства. Стоит изучить их подробнее.

Поверхностные насосы

Этот тип насоса устанавливается непосредственно на поверхность земли.
Предназначены для забора воды с глубины около 6-9 метров от поверхности. То есть они не могут выкачивать воду ни из глубоких колодцев.
Итак:

• Поверхностные насосы пользуются спросом благодаря доступной цене и сравнительной простоте монтажа. Поверхностные насосы бывают центробежными и вихревыми в зависимости от конструкции.
• У вихревого насоса средняя глубина всасывания, поэтому его применяют для повышения давления в водопроводной системе. В отличие от этого, центробежный колодезный насос способен откачивать воду с глубины до 9 метров, а потому отлично подходит для подъема воды из неглубоких колодцев.
• Обычно поверхностные насосы выпускаются не отдельно, а в виде набора специальных насосных станций, где помимо насоса имеются еще элементы автоматики, предназначенные для автоматического управления включением и выключением устройства, а также используемые поддерживать в насосе постоянную величину давления 1,5-3 атмосферы.

Внимание: Данного показателя достаточно для обеспечения бесперебойной работы бытовой техники (газовая колонка, стиральная машина, посудомоечная машина).

• Если вы остановились на выборе поверхностного насоса, то следует иметь в виду, что если во время откачки уровень воды упадет до критической отметки, превышающей 6-9 метров, насос может не только отключиться, но и сломаться.
• Несмотря на то, что современные насосы максимально защищены от подобных поломок, стоит обратиться к дилеру насосов за более подробной информацией об этом. Но, тем не менее, для увеличения глубины забора устройство снабжено выносным эжектором, хотя это делает помпу неудобной, капризной и довольно шумной, что особенно не очень приятно.

Погружные насосы

Такие насосы предназначены для работы непосредственно в скважине и способны качать воду уже с большой глубины. По таким насосам различают скважинные и колодезные насосы.

Итак:

• Последние часто имеют нижнее впускное отверстие, что позволяет им функционировать даже при частичном погружении.
• Отдельные современные приборы, оснащенные поплавковым выключателем, способным отключить насос при отсутствии воды., в отличие от колодцев, имеют меньший диаметр. Поэтому их удобно погружать в узкие колодцы и колодцы.
• Насос скважинный предназначен для откачки воды, содержащей механические примеси. Эти насосы могут работать близко к забою колодца или колодца.

Внимание: На глубинный насос можно установить автоматику, с помощью которой можно сделать систему водоснабжения автономной. И если вы решили это сделать, то нужно все предусмотреть и притом заранее.На эту тему есть отдельная статья на нашем сайте.

Погружные скважинные насосы имеют множество достоинств, но есть один недостаток – высокая стоимость.

Материалы, необходимые для производства насосов

При выборе насоса особое внимание следует обратить на материалы, из которых изготовлен корпус аппарата и рабочее место. Самые качественные устройства, которые, конечно же, самые дорогие, изготавливаются из нержавеющей стали. Чуть более дешевые агрегаты имеют корпус из пластика.

Установка поверхностного насоса

В том случае, если вы предполагаете использовать поверхностный насос только в летние годы, то его установка не будет сопровождаться какими-либо трудностями.

Итак:

• Установка насоса в этом случае будет включать установку агрегата возле колодца, заполнение его водой, опускание шланга в колодец и последующее подключение насоса к электричеству.
• Для откачки воды часто используют всасывающий шланг, который имеет сетчатый фильтр и обратный клапан.
• При выключенном насосе обратный клапан предотвращает вытекание воды из насоса, фильтр защищает внутренние элементы насоса от механических частиц.
• При откачке следует учитывать, что водозаборный шланг должен находиться в максимально ровном положении, чтобы не было прогибов, а также он должен иметь некоторый уклон к поверхности источника. Насос подключается к водопроводу или системе полива с помощью падающей трубы.
• Установить поверхностный насос для эксплуатации в холодное время года будет намного сложнее.

Внимание: Необходимо обеспечить тщательную изоляцию корпуса насоса. Для этого насос помещают в кессон (железную или железобетонную емкость), который дополнительно утепляют пенопластом. Кроме того, все водопроводные трубы должны быть проложены под землей на глубине не менее 1,5-2 метров.

Установка погружного насоса

Установка погружного насоса в скважину производится полностью своими руками. Для этого не нужно будет приглашать специалиста, поэтому семейный бюджет не пострадает.
Теперь рассмотрим как установить погружной насос в скважину подробнее:

• Насос фиксируется в колодце путем подвешивания на прочном тросе, протянутом через все отверстия в крышке колодца. Поэтому перед тем, как монтировать насос в скважину, следует правильно подобрать для него кабель.

Внимание: Использование изделия из металла не совсем эффективно, так как оно через некоторое время заржавеет и придет в негодность. Целесообразнее выбрать трос, который имеет специальное ПВХ покрытие от коррозии и можно не переживать, если насос упадет, то его нужно будет вынимать из скважины.Также для крепления погружного насоса используется плотный капроновый шнур.

• Насос устанавливается в колодец таким образом, чтобы забор воды осуществлялся на глубине не менее 30 см от забоя колодца. В противном случае насос будет тянуть вместе с водой ил, песок и другую грязь, а это, в свою очередь, приведет к выходу насоса из строя.
  Сегодня в продаже есть виды насосов, где забор воды осуществляется через трубу, которая соединена с плавающим фильтром.
• Фильтр расположен ниже поверхности воды, поэтому он предотвращает попадание взвешенных частиц в насос.Они лучше всего подходят для колодцев с песчаным водоносным горизонтом.
• При установке погружного насоса необходимо следить за тем, чтобы в процессе эксплуатации он не соприкасался со стенками колодца.

Внимание: Если такое наблюдается, то нужно надеть на корпус специальное резиновое кольцо, смягчающее удары о стенки колодца.

Итак, установить насос в скважину не сложно, и это под силу каждому. Определившись с выбором насоса, и осуществив его правильную установку, вы проведете время на даче за городом в комфортных условиях, не тратя драгоценное время на подъем бесчисленных ведер из скважины.
Гораздо лучше провести это время с пользой, отдохнув на свежем воздухе с семьей.

Современный колодец сложно представить без насоса — устройства для подачи воды. Такие агрегаты способны подавать воду на высоту до 70 метров. Устройства бывают двух типов: наружные и подводные. Первые используются для подачи больших объемов воды, вторые – для сельскохозяйственных нужд.

Распространенные ошибки

Большинство поломок водопроводной аппаратуры связано с неправильной фиксацией и креплением прибора.Типичные ошибки:

Выбор устройства для дачи

Прежде чем приступить к установке, необходимо предварительно выбрать насос. На современном рынке представлены устройства двух типов: скважинные и скважинные.

Их дизайн практически ничем не отличается. Разница между ними заключается в размере, форме и цене. Скважинный насос имеет форму удлиненного цилиндра, что облегчает его погружение в узкую скважину.

Виды скважинных насосов:

• Центробежные устройства перекачивают воду с помощью двигателя, который всасывает жидкость из скважины и проталкивает ее в трубопровод. Этот тип устройства необходимо правильно эксплуатировать, а именно следить за тем, чтобы насос не работал всухую, то есть не работал без воды, иначе он может сгореть. Распространенные модели: Pedrollo, ZDS, Grundfos. Средняя цена 4,8–48 тысяч рублей;

• Вихревой насос используется для полива сада. По форме он напоминает металлический диск с лопастями. Встроенный двигатель приводит в движение лопасти, которые под огромным давлением подают воду в шланг. Популярные модели: Watomo Mini, Rudes, SPRUT и другие.средняя стоимость 2,5–4,5 тысячи рублей;

Вихревой насос для полива фруктов

• Винтовой насос, используемый для перекачивания воды с высоким содержанием примесей и крупных абразивных частиц. По внешней форме винтовые устройства напоминают круглый цилиндр из нержавеющей стали. Популярные модели: Sprut 4S QGD и Sprut QGSa5. Средняя стоимость: 15-18 тысяч рублей.

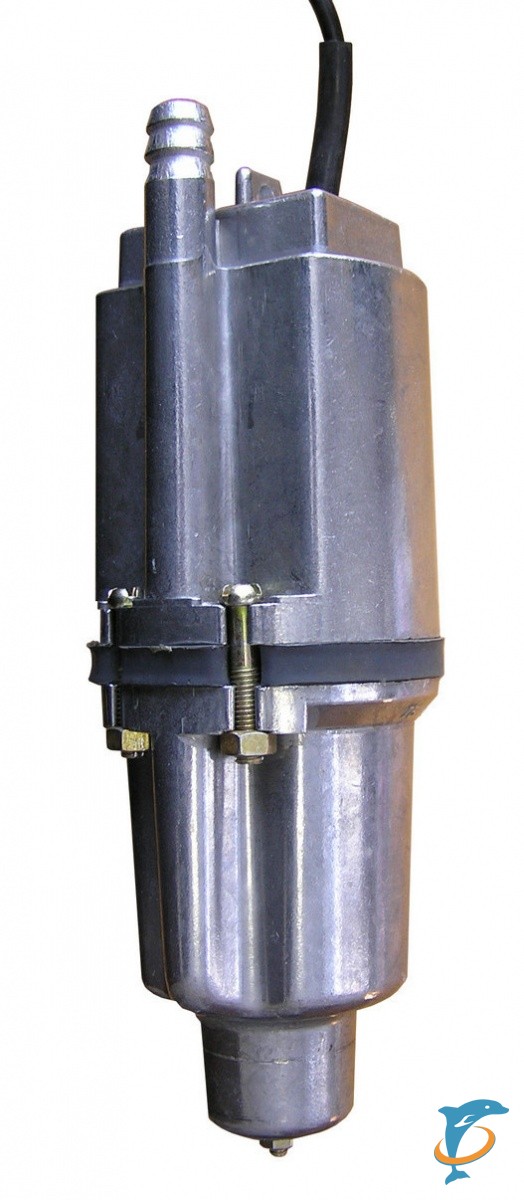

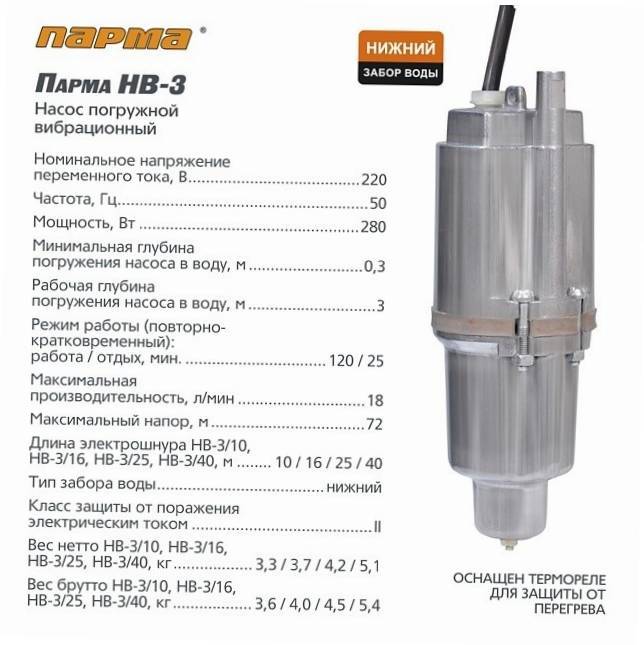

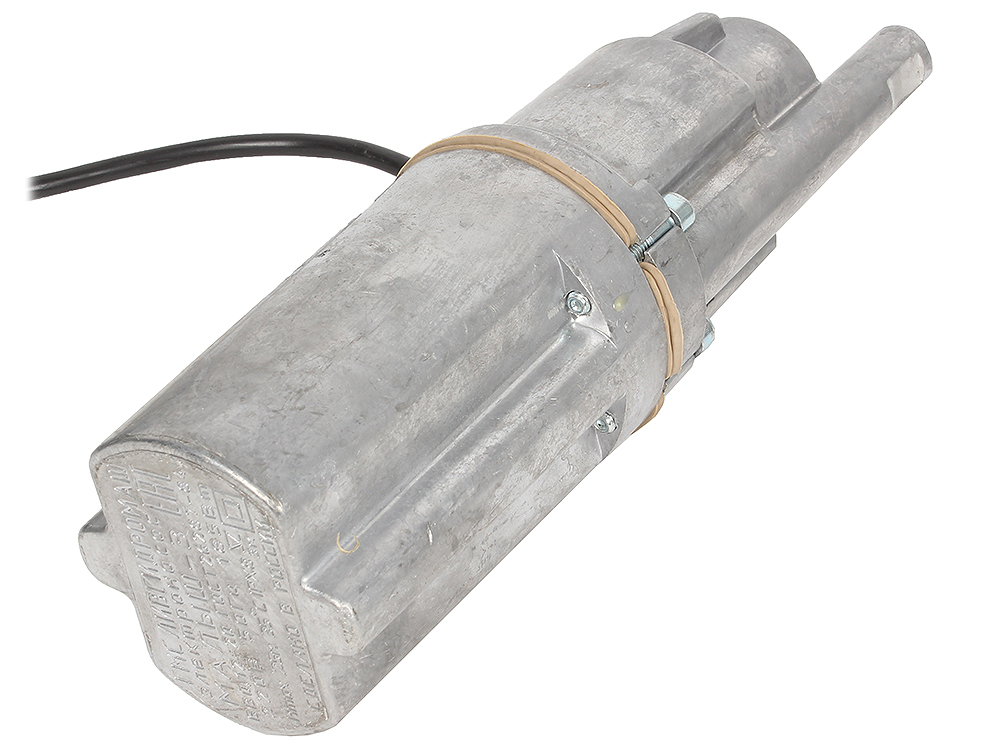

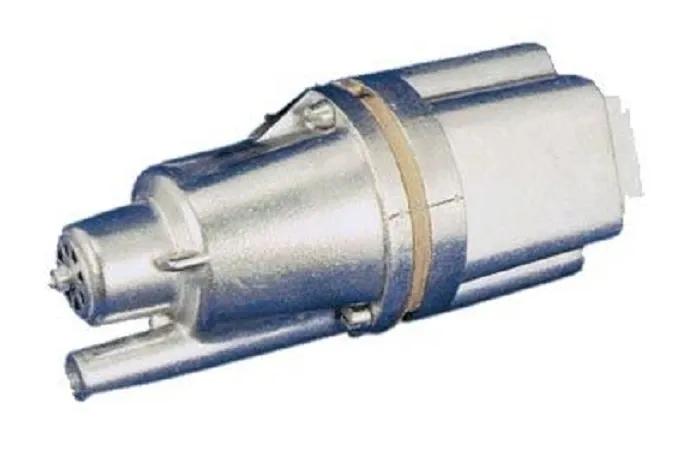

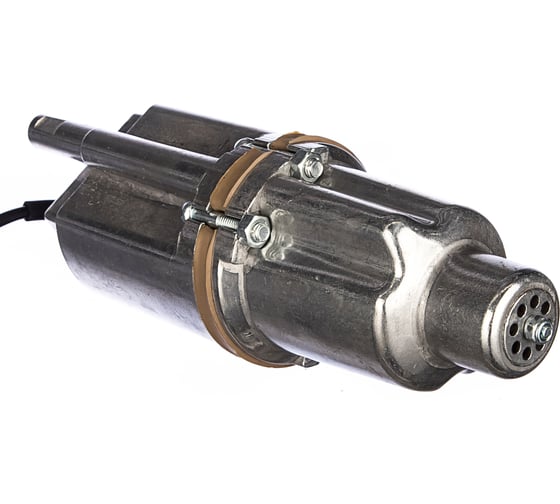

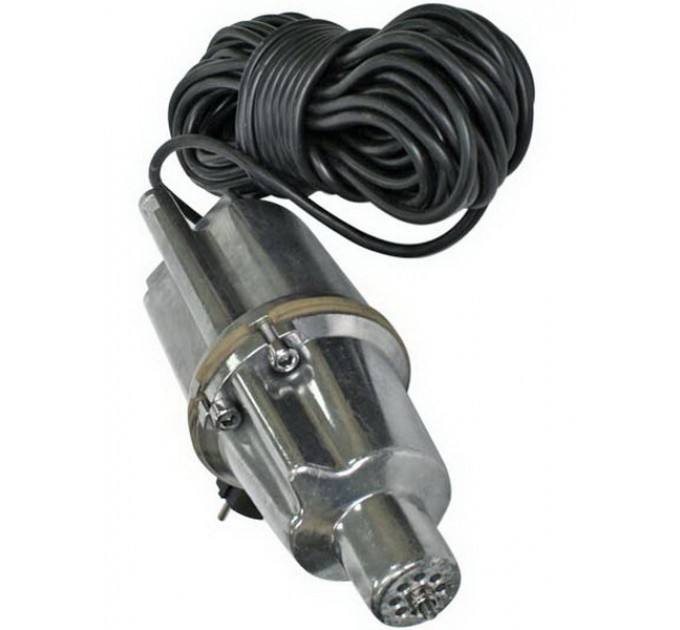

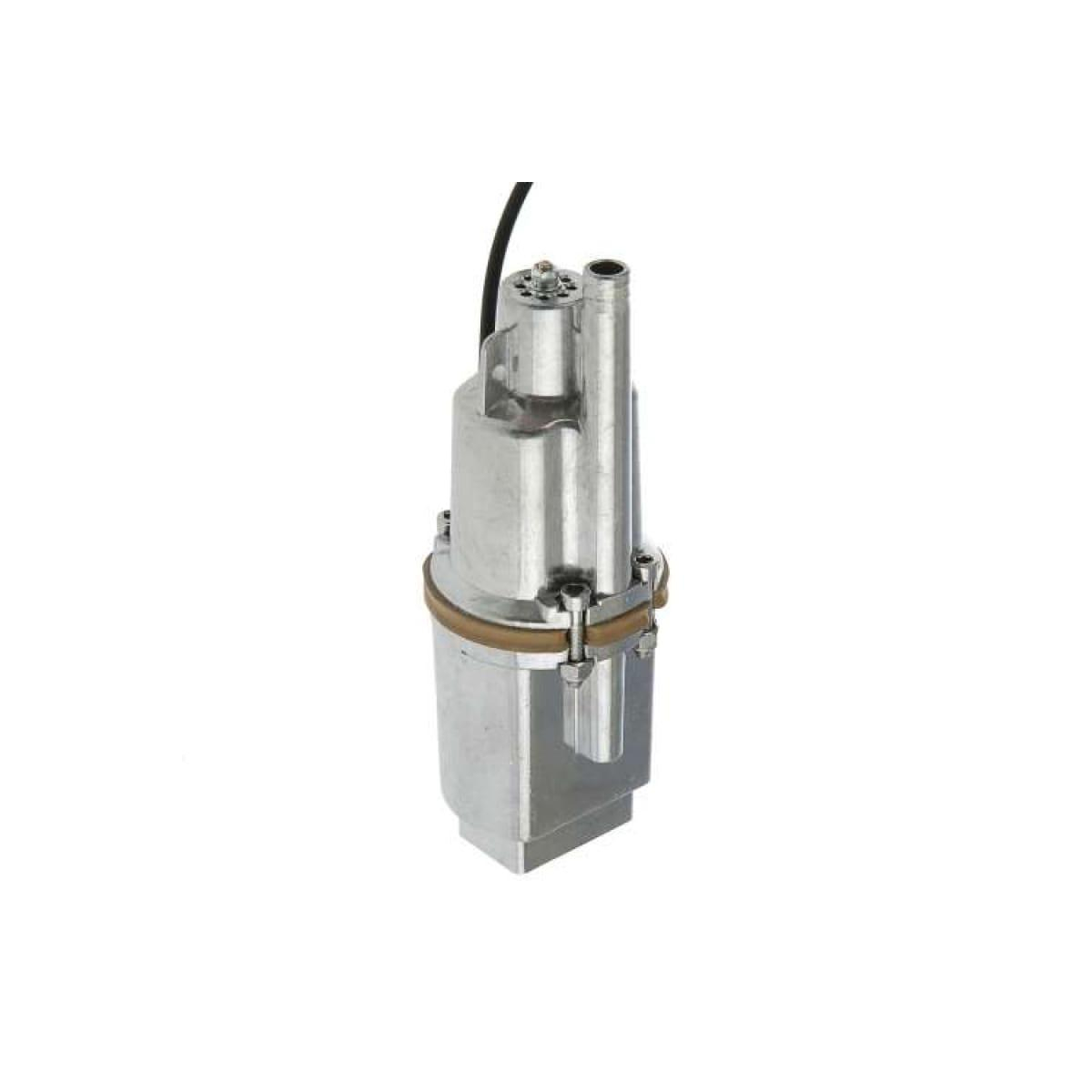

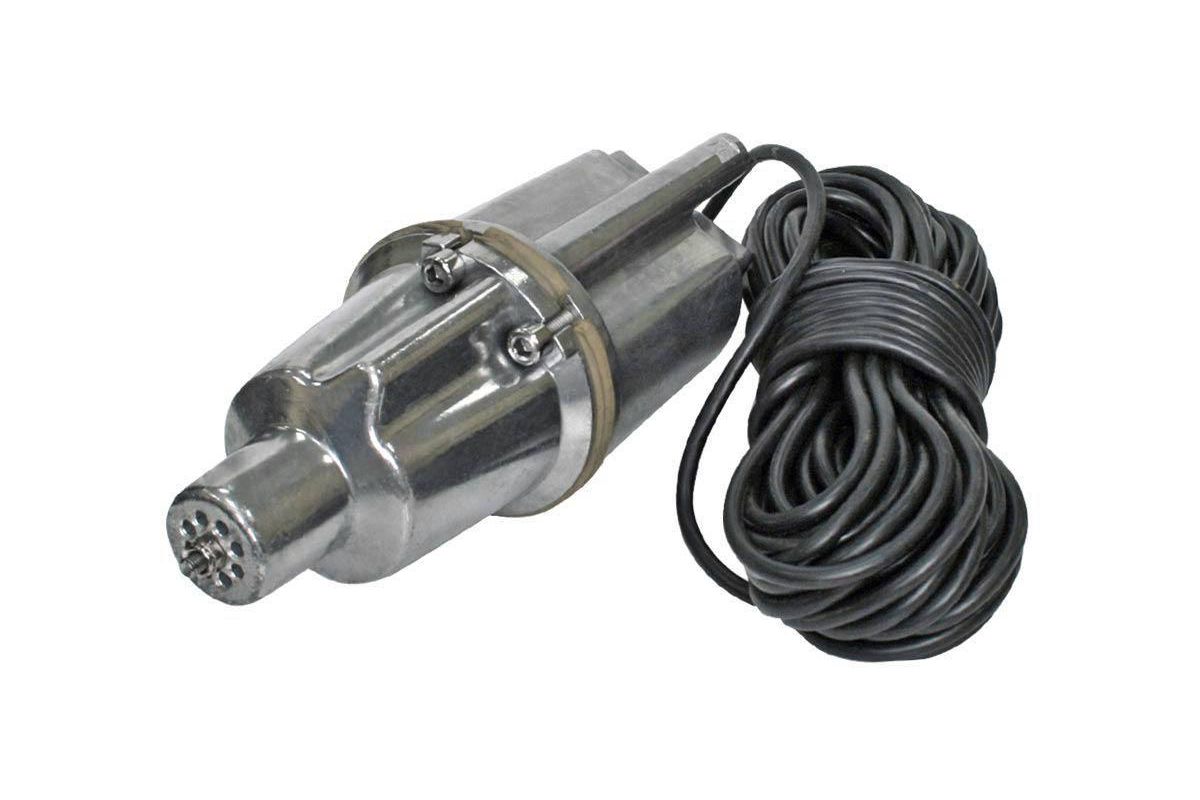

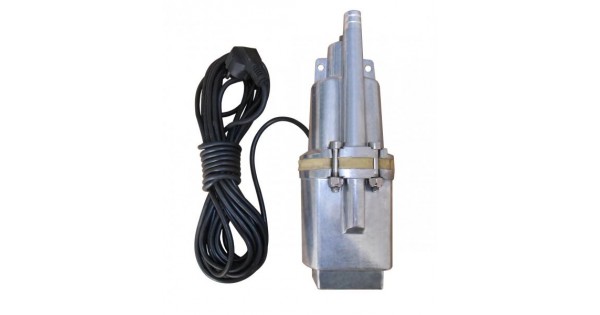

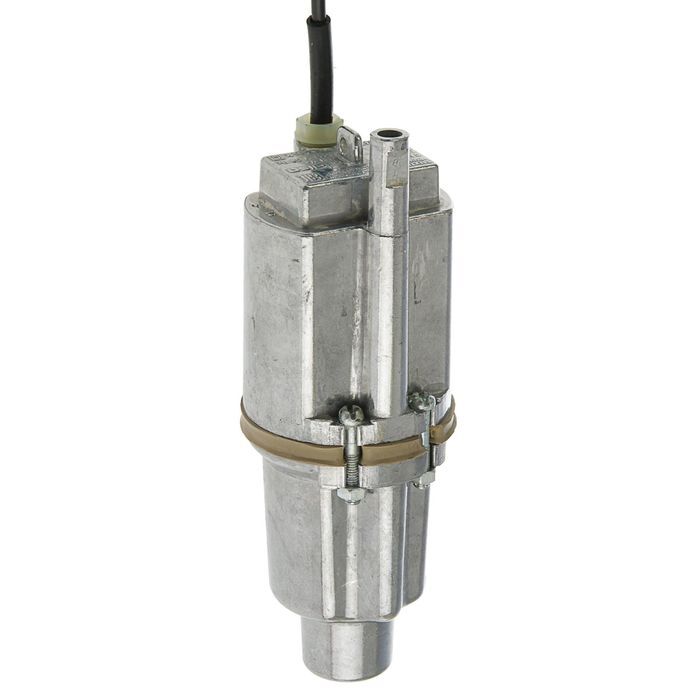

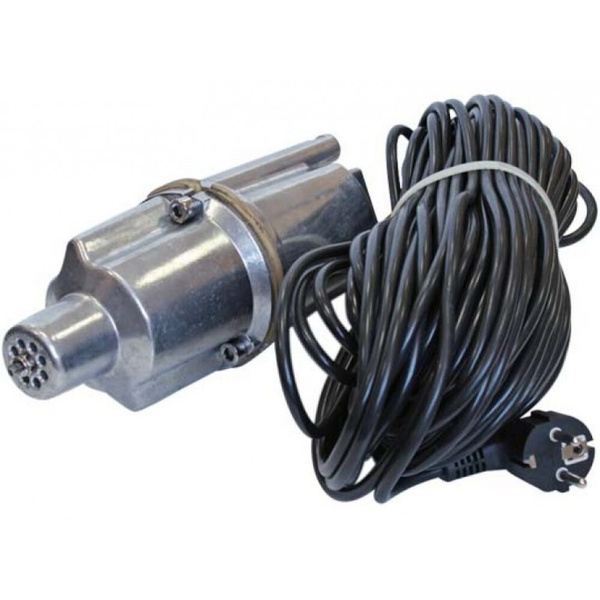

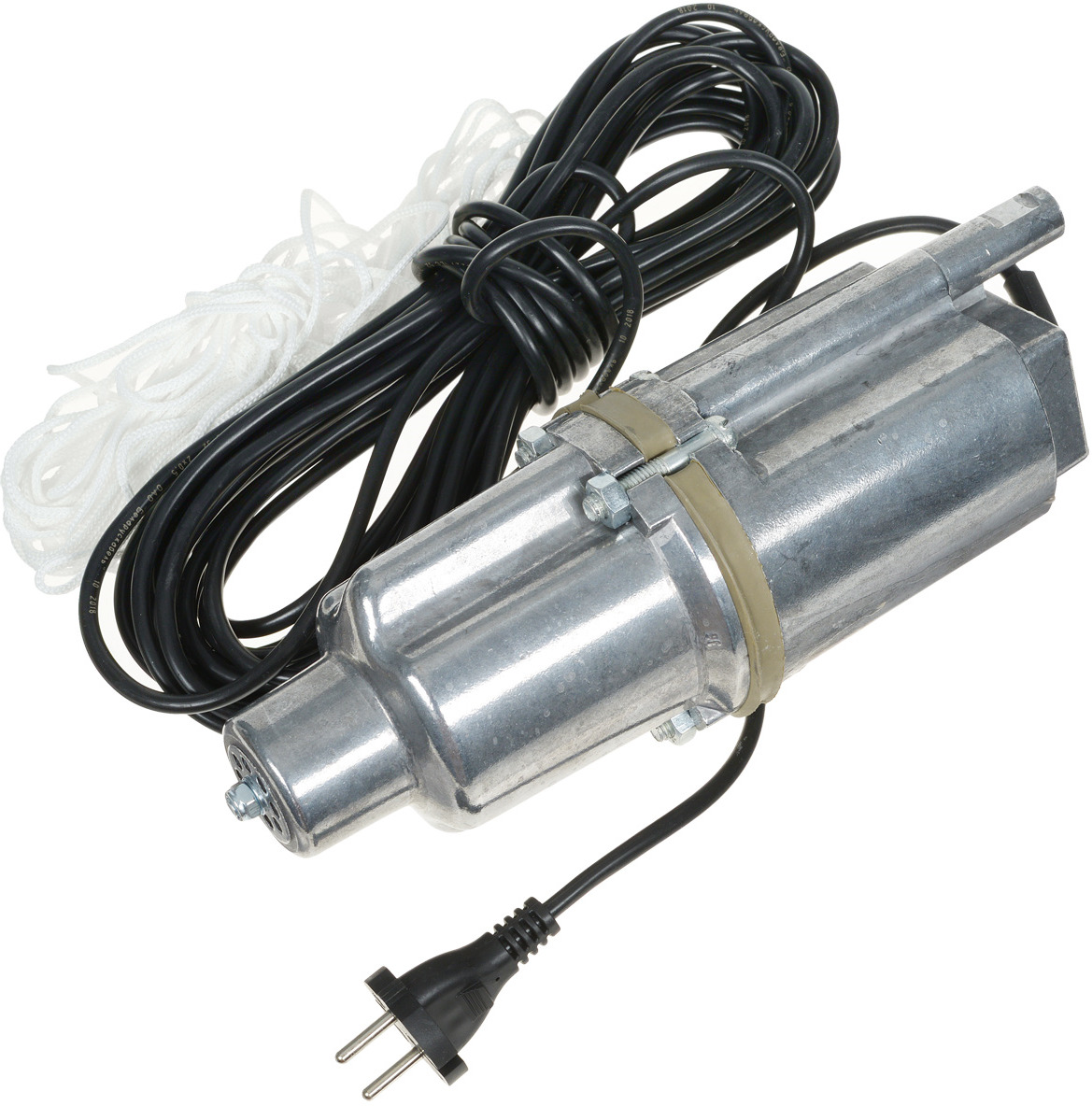

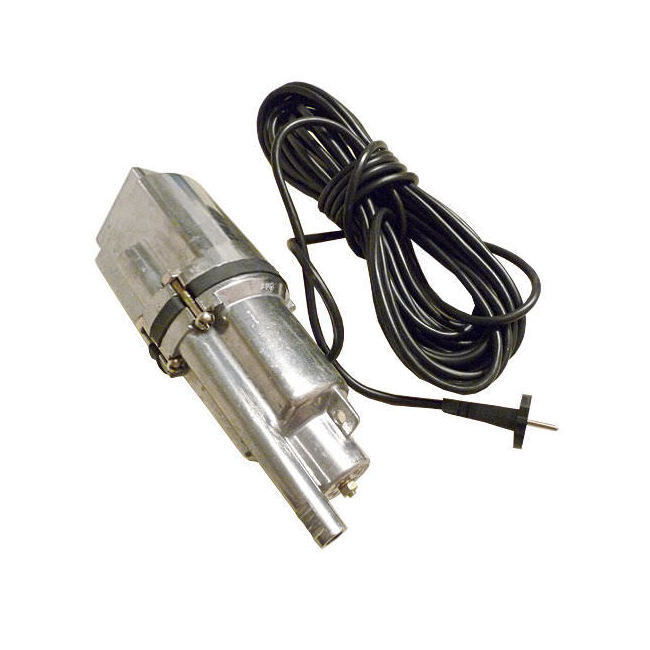

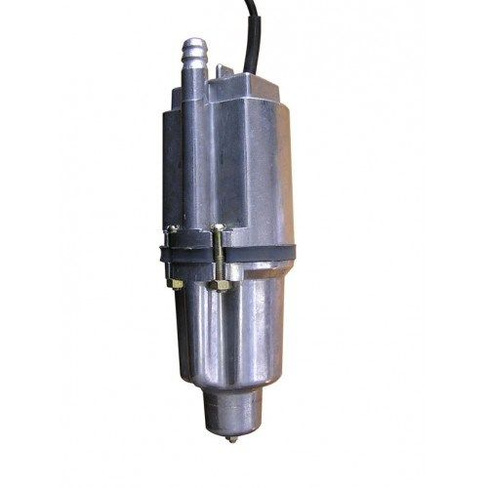

• Вибрационный насос состоит из невращающихся элементов. Этот тип устройства подает воду через электромагнитное поле, открывая шток на долю секунды.Каждое движение штока создает легкую вибрацию, за что насос и получил свое название. Распространенные модели: «Ручеек», «Урожай», «Водолей», «Дачник». Средняя цена: 3 тысячи рублей.

Копание траншеи

Установка насоса начинается с подготовительных работ. Учтите, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних устройствах). Рытье траншеи проводят только в том случае, если вы планируете установить в дом систему бесперебойного водоснабжения.

Пошаговая инструкция выполнения подготовительных работ:

• Выкопать траншею от дома к колодцу своими руками;
• Сделайте небольшое отверстие в стенке колодца для пластикового шланга;
• Заполните траншею песком на 10 см, создав своеобразную подушку для термогильзы;
• Теперь вам нужно установить защитный рукав для шланга. Вставьте шланг в защитную линзу. Тщательно измерьте длину шланга, он должен свободно доходить до дна в колодце.

Соединение труб

Для последующего монтажа потребуется полиэтиленовая труба, муфты, фитинги и соединительное колено. Совет: трубу лучше выбирать по размеру насоса, иначе у вас не получится подключить водопровод своими руками.

Отмерьте необходимую длину трубы и отрежьте лишнее. Уложите резиновый шланг на землю и присоедините к нему кабель, идущий от помпы насоса. Если вы приобрели устройство без встроенного клапана, то его следует установить – снять фаску с трубки и прикрепить клапан к устройству.

Чтобы кабель не упал в колодец, его необходимо прикрепить к шлангу. Обмотайте шланг и кабель лентой через каждые 40-50 см. Почему бы не использовать проволоку? Стальная проволока может пережать кабель, что приведет к нарушению контактов. Обратите внимание, что нельзя прибегать к обмотке кабеля и шланга проволокой, если вы используете вибрационный или винтовой насос.

Крепление насоса

Осталось зафиксировать устройство в стационарном состоянии. Для этих целей вам понадобится трос и кусок арматуры.Обычно на устройстве есть специальная проушина, к которой должен крепиться кабель. Если нет, то придется придумать другой способ крепления троса. Используйте синтетическую веревку, так как она хорошо переносит повышенную влажность и имеет длительный срок службы.

Крепление арматуры бывает двух видов — через отверстие, проделанное в колодце, или наружное. В первом случае гладкий край арматуры вместе с тросом пропускают через отверстие в колодце. Изогнутый конец вкапывается в землю вместе с защитным рукавом для шланга.Во втором случае арматуру вкапывают в землю или приваривают к какому-нибудь металлическому предмету возле колодца. Кабель в этом случае запускается через верх скважины.

Дополнительные устройства

Для того, чтобы система водоснабжения своими руками работала правильно и не давала сбоев, потребуются дополнительные устройства:

• Гидроаккумулятор служит для поддержания постоянного давления в водопроводе . Кроме того, устройство избавляет от необходимости частого включения и выключения насоса.Гидроаккумулятор также способен обеспечить аппарат водоснабжения дополнительной мощностью в случае отключения электричества;

Реле давления автоматически отключает устройство, если уровень воды в колодце падает до критического уровня. Устройство также активирует дозатор воды, если уровень воды поднимается выше критического уровня. Отметим, что реле давления спасло от поломки не одно устройство.

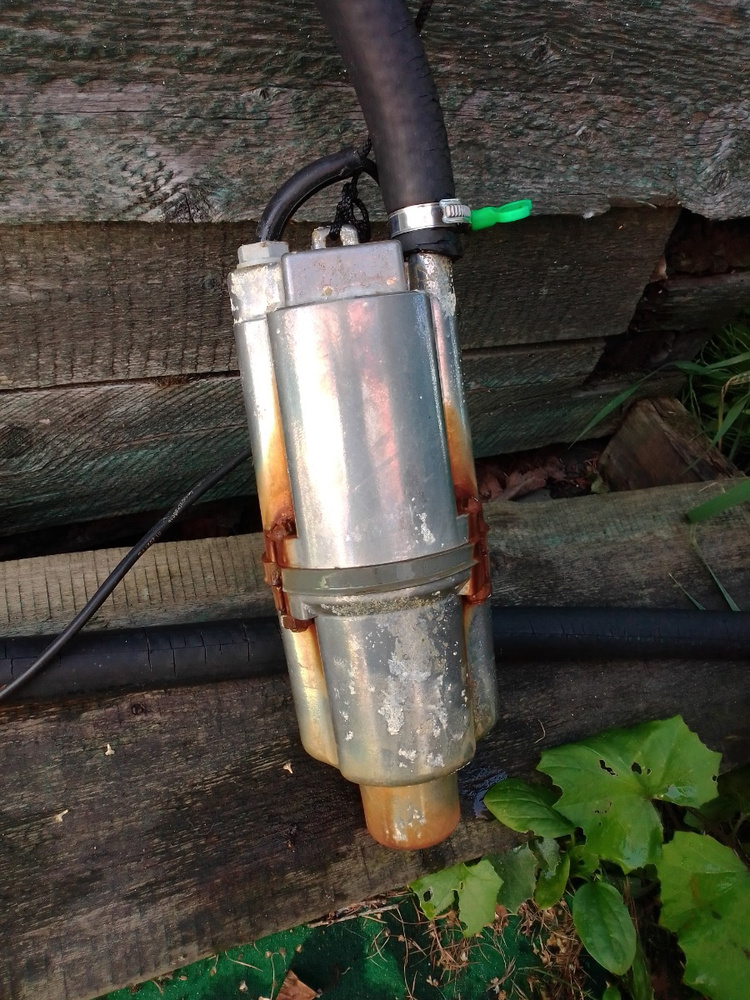

Видео: Установка вибрационного насоса PATRIOT VP-10V

Комфортное проживание в частном доме зависит от многих факторов, и важную роль здесь играет его водоснабжение.Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе достать воду из глубокой и узкой ямы будет, мягко говоря, сложно, согласны?

Установка насоса в скважине на первый взгляд кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступить к ее решению, стоит досконально изучить этот вопрос.Мы поможем вам разобраться в тонкостях установки насосного оборудования.

В этом материале изложены полезные советы по установке поверхностных и погружных насосов. Также здесь представлены фото и видео с советами специалистов, которые помогут лучше разобраться в тонкостях монтажа.

Для начала необходимо выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешной установки. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей вызывают опасные вибрации в скважине, что может привести к разрушению грунта и обсадной колонны. Особенно опасны такие модели для песчаных скважин, которые менее стабильны, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учитывать глубину погружения, на которую рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду с глубины 60 м, но насос скоро выйдет из строя.

Погружной центробежный насос – оптимальный выбор для скважины. Его производительность, габариты и другие показатели должны соотноситься с характеристиками собственного источника воды

Еще одним фактором риска является уровень качества бурения. Если бурила опытная бригада, то скважина лучше выдержит разрушающее воздействие. А для скважин, созданных своими руками или усилиями «шабашников», рекомендуется использовать не просто центробежный насос, а специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, сильно загрязненной песком, илом, глинистыми частицами и т. д. Еще одним важным моментом является диаметр насоса. Он должен соответствовать размерам кожуха. Важно учитывать особенности питания насоса. Для скважин применяют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти оборудование проще, чем для трехдюймовых. Хорошо, если этот момент будет учитываться на этапе планирования скважины.Чем больше расстояние от стенок трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно искать модель меньшего диаметра.

Подготовка соответствующих материалов для установки

Насос, застрявший в корпусе, может стать серьезной головной болью. А вытягивать (равно как и опускать) его необходимо с помощью специального троса. Если насос уже оснащен полимерным шнуром, необходимо убедиться, что он качественный и достаточной длины.Иногда имеет смысл приобрести этот предмет отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, не менее чем в пять раз превышающую вес присоединяемого к нему оборудования. Разумеется, он должен хорошо переносить воздействие влаги, так как часть его постоянно будет находиться в воде.

Если устройство подвешено относительно неглубоко, менее чем в десяти метрах от поверхности, необходимо позаботиться о дополнительной амортизации оборудования в процессе его эксплуатации. Для этого используют кусок гибкой резины или медицинский жгут. Металлический трос или подвесной трос не подходят, так как они не гасят вибрацию, но могут разрушить крепление.

Для питания насоса используется специальный электрический кабель. Его длина должна быть достаточной, чтобы трос лежал свободно и не находился под натяжением.

Для подачи воды от насоса к домашнему водопроводу специальные пластиковые трубы. Рекомендуются конструкции диаметром 32 мм или больше. В противном случае давление воды в системе будет недостаточным.

Для установки погружного насоса используйте специальный трос, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия.

Трубы могут быть как металлическими, так и пластиковыми. По поводу соединения металлических труб есть разногласия. Некоторые специалисты возражают против резьбового соединения как менее надежного. Рекомендуется использовать фланцы, а болт должен быть сверху, это предотвратит его случайное падение в колодец.

А вот резьбовое соединение в колодцах используется достаточно успешно. При установке намотка обязательна. Некоторые специалисты рекомендуют вместо обычной ФУМ-ленты или пакли брать льняную или уплотнительную ленту «Тангит». Льняная обмотка дополнительно укрепляется силиконовым герметиком или подобным материалом.

Характеристики водопровода следует выбирать в соответствии с условиями его эксплуатации. Для глубин до 50 метров используются трубы ПНД, рассчитанные на давление 10 атм.Для глубины 50-80 м понадобятся трубы, способные работать при давлении 12,5 атм, а для более глубоких скважин применяют трубы на 16 атм.

Кроме насоса, труб и шнура или кабеля перед установкой рекомендуется запастись следующими материалами:

• хомуты для фиксации электрокабеля на трубе;
• обратный клапан;
• манометр;
• Запорный вентиль для водопровода;
• стальное крепление;
• силовой кабель и т.д.

Перед подсоединением трубы к насосу к ее выходу необходимо присоединить ниппельный переходник. Обычно таким устройством оснащаются современные погружные насосы, но если его нет, этот узел необходимо приобретать отдельно.

Следует помнить, что для откачки скважины сразу после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Это быстро выйдет из строя. Обычно скважину откачивают отдельным насосом, который дешевле, а при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы для данного вида водоснабжения применяются нечасто, так как подходят только для мелководных гидротехнических сооружений глубиной до восьми метров.

И тем не менее, этот вариант имеет право на существование, а его монтаж не сложнее, чем монтаж погружного оборудования.

Поверхностные насосы проще в установке и дешевле погружных моделей, но они эффективны только для скважин глубиной до восьми метров.

Монтаж устройства осуществляется следующим образом:

1. Поверхностный насос устанавливается в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины подсоединяется к всасывающему патрубку насоса.
3. К другому концу шланга крепится обратный клапан (защитная мера, предотвращающая слив воды после завершения работы насоса).
4. На клапан установлен защитный сетчатый фильтр, препятствующий проникновению различных загрязнений в корпус насоса.
5. Шланг опущен в колодец.

На этом монтаж можно считать завершенным и можно произвести пробный пуск насоса. Для установки такого насоса в скважину часто используют специальный переходник. В этом случае шланг подключается к переходнику, а переходник подключается к насосу. В остальном процедура установки точно такая же.

Немного сложнее установить поверхностный насос с выносным эжектором. При этом в скважину необходимо опустить два шланга.Помимо всасывающего, также монтируется напорный шланг. Он соединяется с боковым штуцером эжектора с помощью специального выхода.

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае перед началом работы следует внимательно изучить технический паспорт изделия, а также прилагаемую производителем инструкцию по установке.

При монтаже водопроводной трубы важно следить за тем, чтобы она была максимально ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем труба подсоединяется к соответствующему патрубку насоса.

Еще одним важным моментом является гидроизоляция всех швов. В местах соединения электрического кабеля помимо термоусадочных трубок дополнительно используются специальные муфты. Силовой кабель также нужно тщательно выпрямить, выровнять и проложить вдоль водопровода.

После того, как труба подачи воды и кабель подключены, приступают к установке троса (шнура, веревки), который будет удерживать устройство на нужной глубине. Трос из нержавеющей стали продевается в предназначенные для этого проушины и фиксируется специальным приспособлением. Затем кабель также выкладывается точно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к водопроводу дома поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить кабель с ними, электрический кабель и труба.Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если зажим слишком сильно зажимает эти конструкции, он может повредить их.

Шаг №2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать завершенной. Можно приступать к установке насоса в скважину.

Сначала на обсадную трубу надевается специальная резиновая прокладка и устанавливается головка. Затем помпу аккуратно пропускают в отверстие в головке и начинают медленно опускать вниз.

Труба подачи воды соединяется, например, с накопительным баком или специальным переходником. Подключить питание и проверить работу системы. При установке защитного устройства необходимо выбрать правильное значение тока.

Если упустить этот момент, устройство может перегреться. В результате обмотка статора часто замыкается. Иногда бывают скачки напряжения, подаваемого на двигатель, либо оно все время остается слишком низким.Все эти ситуации чреваты скорой поломкой устройства; в некоторых случаях помпу придется просто полностью заменить.

Шаг №3 Определение рабочей точки насоса

При установке насоса еще один важный шаг – определить характеристики насоса под реальной нагрузкой. Информация, указанная в паспорте устройства, на деле может оказаться очень далекой от ожидаемой. Необходимо измерить скорость наполнения определенного объема, т.е.е. рассчитать потребление воды в единицу времени.

Кроме того, следует использовать манометр для определения давления, которое создается в водопроводе при работе насоса. Также потребуется измерить потребляемый ток при работе устройства. Для этого к нему крепятся специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании установить точку работы устройства в реальных условиях

После проведения необходимых замеров , их следует сравнить с данными производителя, указанными в технической документации изделия.Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть клапан насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры прибора в норму. Таким образом проверяется точка срабатывания устройства и устанавливаются разные режимы работы.

Для соединения обратного клапана с водопроводной трубой используйте специальный латунный фитинг. Соединение также должно иметь специальную приводную втулку. Эта мера предотвратит сжатие трубы по диаметру и компенсирует избыточное напряжение, создаваемое компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть качественным, рассчитанным на повышенные растягивающие нагрузки. В противном случае труба может просто выскочить из фитинга. Для соединения противоположного конца трубы ПНД с выходом на головке используйте тот же компрессионный фитинг из латуни.

В продаже имеется специальный электрический кабель для погружных насосов. Именно его необходимо использовать для подключения к насосу. Замены менее качественным материалом недопустимы. Кабель питания соединяется с кабелем помпы пайкой, скрутку в таком важном месте лучше не использовать.Место соединения закрывается термоусадочной муфтой.

Для фиксации троса и троса на водопроводной трубе потребуются пластиковые хомуты. Их устанавливают через каждые 2-3 метра. Эта мера помогает избежать случайного запутывания троса при опускании конструкции. Вместо хомутов можно использовать изоленту.

Пластиковые хомуты можно использовать для крепления троса и троса к водопроводной трубе. Специальный переходник позволит надежно подключить насос к трубе

В целях экономии специальный трос используется только в той области, где он будет погружаться в воду. Остальное расстояние преодолевается обычным кабелем ПВА.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля припаивается кабель насоса. После этого кабель закрывается специальной термоусадочной муфтой. Для его установки понадобится строительный фен.

Насос можно подвешивать только на тросе из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

Видео №2 Наглядная демонстрация опыта установки другого насоса:

Очень важно правильно выполнять все операции по установке насосного оборудования в скважину, так как любая небрежность может привести к поломке или обрыву троса.

Бывают ситуации, когда повреждаются от отработки. Это приводит к полной потере конструкции и заставляет начинать бурение с самого начала. Внимание и забота помогут установить насос наилучшим образом.

Погружной насос – одно из основных устройств для подачи воды в дом. Оборудование подбирается исходя из потребностей пользователя и параметров источника водоснабжения. Монтаж погружного насоса может быть выполнен профессионалами и самостоятельно. Как смонтировать оборудование самостоятельно, расскажет данная статья.

Типы погружных насосов

По назначению все погружные насосы можно разделить на три больших типа:

1. .Оборудование способно поднимать воду с большой глубины и передавать ее на большие расстояния;

1. скважин. Погружные насосы, предназначенные для установки в скважину, имеют меньшую мощность, что сказывается на напоре и производительности, выдаваемой устройством. Яркими представителями скважинных насосов являются устройства типа Малыша и Ручейка;

1. . Применяются для откачки загрязненной воды из бассейнов, подвалов, дренажных колодцев.

Установка погружного насоса самостоятельно

Установка погружного насоса зависит от типа оборудования, в зависимости от места его будущего размещения.

Установка насоса в скважине

Для установки погружного насоса в скважину для обеспечения загородного дома питьевой водой необходимо:

1. проложить водопровод, который соединит оборудование в колодце с сантехническими приборами, расположенными внутри здания;

Глубина прокладки водопроводных труб должна быть больше глубины промерзания грунта в регионе.

1. подвести к колодцу силовой кабель, с помощью которого будет подключаться погружной насос.Провод можно прокладывать по поверхности земли в специализированном защитном рукаве или вместе с водопроводными трубами. В последнем случае кабель будет менее подвержен техническим повреждениям;

1. на верхнем кольце колодца прикрепите скобу для удержания насоса. Если глубина источника водоснабжения более 20 – 30 м, то для удобства снятия насоса можно сделать специальную металлическую опалубку. Для меньших глубин подойдет простейший кронштейн, к которому насос будет крепиться с помощью металлического троса;

1. насос подключается к водопроводной системе;

Если оборудование не оборудовано обратным клапаном, препятствующим прохождению жидкости в обратном направлении, то рекомендуется установить устройство дополнительно.

1. источник питания подключен. Кабель желательно прикрепить к трубам, расположенным внутри колодца, с помощью изоляционной ленты. Это позволит избежать любых повреждений, которые могут вывести насос из строя;

1. подготовленную систему опускают в скважину до необходимого уровня и закрепляют на удерживающем устройстве;

Первый запуск насоса должен контролироваться. При этом проверяется правильность работы устройства и герметичность всего.

Установка насоса в скважине

Насос устанавливается в колодец по принципу, аналогичному установке насоса для колодца:

1. на первом этапе прокладываются водопроводные трубы к колодцу и водоразборным кранам;
2. насос подключен. К оборудованию присоединяют дренажный трубопровод и силовой кабель. Схема подключения погружного насоса должна быть прилагается к устройству;

1. все провода и трубы фиксируются изоляционной лентой для предотвращения их повреждения и запутывания;

1. подготовленную конструкцию опускают в колодец до определенного уровня;
2. насос закреплен на головке.

Оголовок колодца является не только удерживающим устройством для насоса, но и защищает источник водоснабжения от различных предметов, листьев, другого мусора. Головка также является связующим звеном между насосом и системой водоснабжения дома.

1. к оголовку подсоединяется дренажная система.

Проверяется правильность выполненных работ и ввод устройства в эксплуатацию. Если у вас возникли проблемы с установкой или подключением оборудования, вы можете получить консультацию профессионалов, как правильно подключить погружной насос.Для этого рекомендуется обратиться к производителю оборудования.

Более подробно о процессе установки насоса в скважину вы можете узнать, посмотрев видео.

Подключение аккумулятора

При желании к насосу можно подключить гидроаккумулятор. Подключение погружного насоса к гидроаккумулятору позволит:

• продлевает срок службы насоса. В аккумуляторе создается резервуар с водой. При включении сантехники в основном расходуется вода из бачка и только при достижении критического уровня жидкости включается насос.Однократное включение насоса удовлетворяет потребности пользователей и наполняет бак. Так, при использовании гидроаккумулятора снижается частота включения насосного оборудования, что приводит к увеличению периода эксплуатации;
• уменьшить количество перепадов давления за счет использования нескольких кранов одновременно;
• защищают систему водоснабжения от гидравлических ударов, которые могут возникнуть при включении насоса.

Схема подключения гидроаккумулятора к погружному насосу представлена ​​на рисунке:

Аккумулятор не может быть установлен без реле давления, которое срабатывает при достижении небольшого уровня жидкости в баке.

Установить насос в колодец или колодец достаточно просто. Главное правильно подобрать оборудование и заранее подготовить все дополнительные материалы в виде соединительной арматуры, обратного клапана, дополнительных электрических проводов и так далее.

Прогулка по воде с коромыслом. Поднять ведра с живительной влагой, намотав гремящую жирную цепь ведром на ворота колодца, любуясь причудливой игрой отражений в глубине. Все это чрезвычайно романтично и здорово.Увы, сегодня у нас не хватает на это времени, а зачастую и физических сил. Житейские удобства важнее сермяжной правды. Не всем счастливым владельцам загородной недвижимости выгодны центральные коммуникации. Не всем удавалось пробурить собственную артезианскую скважину. Те, кто черпает воду из традиционной скважины, вынуждены думать о том, как превратить ее в современный, комфортный источник водоснабжения. Столкнувшись с проблемой выбора оборудования, читатели задаются вопросом, можно ли использовать вибрационный насос в скважине, как правильно его выбрать и установить.

Ответ на вопрос, какой насос лучше для скважины, зависит от многих факторов. В частности, значение имеют характеристики самой скважины, количественные потребности хозяев дома в воде, необходимость создания напора в домашнем водопроводе и, конечно же, стоимость. Речь идет о полной комплектации оборудования для водоснабжения, а не только о насосе. Для организации полноценного водоснабжения домашнего водопровода и системы полива сада-огорода также потребуется бак для хранения воды и автоматика, которая обеспечит поддержание постоянными параметров водопроводной сети и исправность устройств. защищен от перегрузок.Сделаем краткий обзор комплексных систем «насос+привод+автоматика»:

Станция водонасосная с поверхностным насосом

Готовая насосная станция — очень рациональный вариант для водоснабжения индивидуального дома, но только при условии, что глубина скважины относительно небольшая. Поверхностный насос, входящий в комплект станции, может поднимать воду только с глубины 10-15 м. Однако для большинства скважин, в отличие от более глубоких, это в самый раз. Преимущество станции в том, что за умеренные деньги потребитель получает полностью укомплектованную систему 3 в 1.В него входят, помимо насоса, автоматика и небольшой гидроаккумулятор (мембранный бак), с помощью которого можно создать в водопроводе достаточно высокое давление. В колодец опускается только всасывающий шланг.

Насосную станцию ​​целесообразно устанавливать в техническом помещении дома, в колодец будет спускаться только подающий шланг, что упрощает ее монтаж и эксплуатацию

Насос центробежный погружной + бак мембранный

значительная производительность при большой высоте подъема, что особенно важно при использовании в глубокой скважине с большим дебитом.К сожалению, большинство «деревенских» колодцев не могут похвастаться ни полноводностью, ни глубиной. Последний показатель часто косвенно определяет качество воды: как правило, чем глубже, тем она чище. Погружные насосы прекрасно сочетаются с мембранными баками, гидроаккумуляторами, способны создавать и поддерживать высокое «городское» давление в системе водоснабжения. Единственным недостатком комплекта центробежный насос+мембранный бак является значительная стоимость.

Помимо скважинных насосов, которые также можно использовать в скважинах, существуют специальные «скважинные» модели, адаптированные к конкретным условиям эксплуатации. Например, Grundfos серии SB.

Погружной вибрационный насос + открытая накопительная емкость

Основным преимуществом вибрационных насосов является чрезвычайно низкая цена. Дополнительные преимущества: неприхотливость к наличию загрязнений, надежность, долговечность, высокая ремонтопригодность. Высота подъема, которую может обеспечить вибрационный насос, достаточно велика, производительность заметно меньше, чем у центробежных насосов. Но для скважин этих возможностей более чем достаточно. Минус — «вибраторы» не могут создать высокое давление в мембранном баке.Из-за этого их рекомендуется использовать в паре с открытым накопительным баком, расположенным вверху водопровода. Давление, конечно, меньше, чем в мембранном, и не такое стабильное, но для обычных бытовых нужд и полива участка его хватает.

Одним из преимуществ вибрационного насоса является относительная простота конструкции, небольшое количество подвижных элементов

Особо подчеркнем, что система «вибратор + открытый накопительный бак», в отличие от альтернативных вариантов, легко заполняется и беги самостоятельно. Так же легко сливается. Это делает его оптимальным «дачным» решением, когда систему водоснабжения приходится ежегодно консервировать на зиму.

Вибрационный насос включается/выключается поплавковым выключателем, установленным в накопительном баке. Чтобы бак не переполнялся, он оборудован аварийным переливом.

Можно ли использовать вибрационный насос в скважине

Конечно можно. Однако следует иметь в виду, что вибрации от работающего устройства передаются в окружающую среду.Если водоносный горизонт скважины находится в устойчивом грунте (крупнозернистый песок, плотная глина, каменистый грунт), не беда. Если в зыбучих песках (пылеватых песках, зыбучих суглинках) вибрации будут вымывать из почвы мелкие частицы, что может привести к помутнению воды, а в некоторых случаях даже к уменьшению количества воды, поступающей в источник.

В любом случае вибрационный насос значительно дешевле аналогов. Если для вас главное не цена, а комфорт, советуем в первую очередь обратить внимание на насосные станции.

Как правильно выбрать скважинный вибрационный насос

Насос следует выбирать по двум параметрам: высоте подъема (напору) и производительности. Напор — расстояние от всасывающего патрубка насоса до входа подающей трубы в накопительный бак. Производительность должна примерно соответствовать потребности в воде и при строгом соблюдении правил не должна быть выше расхода источника.

Немного о строгости правил: если производительность насоса превышает возможности (дебет) скважины, при длительной сработке уровень воды в скважине может опускаться ниже отметки подвеса насоса.И пока он не восстановится, в насос будет поступать не вода, играющая роль смазки и охлаждающей жидкости, а воздух. Это чревато повышенным износом и поломкой насоса, если его вовремя не отключить. В большей степени к «сухому ходу» чувствительны насосные станции и центробежные насосы. Во избежание этого в колодец или колодец опускают датчик сухого хода, соединенный с реле, которое отключит насос, если уровень воды упадет ниже критического. Или использовать более дорогие насосы, которые уже оснащены такой защитой.Большинство вибрационных насосов оснащены защитой от перегрева, но не от работы всухую. Это не идеальное решение, но и не самое худшее: если уровень воды в колодце упадет, насос отключится, хотя и не сразу. Ставить ли дополнительную защитную автоматику от сухого хода – вопрос спорный. С одной стороны, как и ожидалось, это может продлить срок службы насоса. С другой стороны, автоматика может стоить дороже самой помпы, да и стоит ли в этом случае игра свеч? Вам решать.

При определении характеристик погружного насоса следует руководствоваться не краткими данными производителя, а графиком взаимозависимости показателей. Например, всем известный «Ручей» по паспорту имеет напор 60 м, его производительность 1,4 м3/ч. Но это максимально возможные характеристики для определенных условий. Посмотрим на график: например, при высоте подъема 25 м реальная производительность не превысит 0.8 м3/ч.

Как установить вибрационный насос в скважину

Ничего сложного в установке нет. Насос не следует опускать слишком низко, чтобы он не поднимал мутность. Если позволяет уровень, лучше размещать его не ближе 1,5 м от дна. Но и слишком высоко подниматься тоже нельзя. Целесообразно определить дебит скважины и на его основе для конкретной марки насоса рассчитать динамический уровень скважины, до которого может опускаться вода при длительной депрессии.И повесить насос чуть ниже. Производитель, как правило, ограничивает максимальное расстояние подвеса от поверхности воды.

При определении высоты подвески насоса исходят не из статического, а из динамического уровня воды в колодце, который определяется исходя из ее дебита и характеристик насоса

Насос должен быть надежно закреплен. Трос из нержавеющей стали идеально подходит для подвеса, но подойдет и обычная стальная проволока, обернутая в полимерную оплетку, при условии, что она спаяна с обоих концов.Также можно использовать нейлон. В отличие от «вечного» троса из нержавейки, срок службы стали и нейлона ограничен и за их состоянием необходимо следить.

Насос вешается по центру колодца

В остальном все просто: нужно проложить подводящую трубу от дома к источнику, закопать ниже глубины промерзания грунта, утеплить крышку колодца чтобы труба не замерзла. Если водопровод в доме собран правильно, соединения герметичны, открытый накопительный бак и система начнут наполняться сразу после включения насоса.

Установка скважинного вибрационного насоса своими руками вполне реально при наличии базовых знаний в области сантехники и некоторого количества свободного времени. Если нет возможности разобраться с этим вопросом самостоятельно, рекомендуем привлечь к выполнению задачи проверенных специалистов.

Видео: скважинный насос

Погружные солнечные насосы | Лучший выбор онлайн

Погружные солнечные скважинные насосы

Если вы качаете из скважины, у нас есть солнечные насосы, которые могут подавать от 1 галлона в минуту до более 75 галлонов в минуту.Самые маленькие насосы, маломощные диафрагменные насосы фирм Aquatec, SHURflo и SunPumps, работают от двух солнечных модулей мощностью от 50 до 100 Вт в зависимости от напора (вертикального расстояния), который они перекачивают. Они могут перекачивать от 500 до 1000 галлонов в день и поднимать воду на 200 футов. Эти насосы требуют обслуживания каждые 2-4 года.

Вот отличное видео по установке насоса солнечной воды своими руками от Sunpumps, в котором показано, как установить небольшой диафрагменный насос, такой как насос Sunpumps SDS, насосы Aquatec SWP или насосы Shurflo 9300.У Aquatec и Sunpumsp есть провода, идущие от верхней части насоса для подключения питания, и для них требуется комплект для сращивания. В то время как Shurflo 9300 имеет комплект кабельной заглушки для обеспечения водонепроницаемого соединения, важно, чтобы комплект кабельной заглушки был выполнен правильно, чтобы обеспечить водонепроницаемое уплотнение и избежать повреждения насоса водой.

Если у вас более высокий подъем, вам нужно больше воды или вам нужен насос, который не требует обслуживания в течение 10–20 лет, насос для скважин на солнечных батареях Grundfos SQFlex — хороший выбор. Солнечный насос SQFlex может поднимать воду на высоту более 820 футов и перекачивать более 20 000 галлонов в день на более низких высотах. Насос SQFlex обладает большой гибкостью в выборе источника питания и может питаться от солнечных модулей, ветрогенератора, генератора, работающего на топливе, и инвертора или коммунальной сети или комбинации нескольких из них.

Вот видео, в котором описывается установка системы Grundfos. Панели, используемые в видео, устарели, но общие принципы остались прежними.

The Solar Store может поставляться более крупными, изготовленными по индивидуальному заказу насосными системами на солнечных батареях.Свяжитесь с нами, если ваши потребности выходят за рамки спецификаций потока или подъема, представленных на следующих страницах.

Советы и рекомендации по установке см. на странице часто задаваемых вопросов по установке насоса для солнечной скважины.

Погружные насосы серии Aquatec SWP

Погружной насос Aquatec SWP-Series  предназначен для автономных мест для нужд дома и домашнего скота. Это объемный диафрагменный насос, изготовленный из высококачественных материалов, полностью безопасных для использования с питьевой водой.Этот продукт сделан в США

SWP-4000 обеспечивает максимальный расход 1,7 галлона в минуту при высоте напора 20 футов и максимальной высоте подъема 240 футов. SWP-6000 может обеспечить 4,7 галлона в минуту при высоте напора 20 футов с максимальным подъемом 120 футов. Для SWP-6000 требуется 6-дюймовый корпус, а для SWP-4000 — 4-дюймовый.

Насосы предназначены для работы от фотоэлектрической батареи с номинальным напряжением 24 В постоянного тока (72 последовательно соединенных элемента), но также могут работать с модулем из 60 элементов. Насосу требуется около 110 Вт для номинальной номинальной производительности, но больший массив будет производить необходимую мощность при меньшем освещении, увеличивая время накачки и объем, подаваемый утром, днем ​​и в пасмурные дни.

Shurflo 9300 Солнечные скважинные насосы

Солнечный водяной насос SHURflo серии 9300 предлагает решение для ваших удаленных потребностей в воде. Он прочный, долговечный и долговечный. Этот насос обеспечивает устойчивую работу 1,0 галлона в минуту при максимальном давлении 100 фунтов на квадратный дюйм на высоте 230 футов (70,1 м). Он включает в себя уникальный кабельный разъем с водонепроницаемой блокировкой, который непроницаем для утечек воды и проблем с конденсацией, предотвращающих затекание воды. Отлично подходит для поения скота, орошения, прудов, островов, отдаленных домов и хижин.

Особенности:

• Длительный срок службы 24 В пост. тока

• Для скважин диаметром 4 дюйма или больше

• Быстроразъемное соединение с дизайном «Watertite-Gland» Pat Pend

• Нержавеющий корпус с крепежом из нержавеющей стали

• Работает всухую без повреждений

• Входное сито из нержавеющей стали 50 меш

• Современная сплошная диафрагма

Семейство Grundfos SQFlex — это экологически чистая система водоснабжения. Насосы SQFlex оснащены двигателем с постоянными магнитами, который позволяет эффективно использовать энергию из широкого диапазона источников питания. Насосная система предлагает идеальное решение для водоснабжения в отдаленных районах, где воды не хватает, а электроснабжение отсутствует или ненадежно.

Очень гибкая в отношении энергоснабжения и производительности, система SQFlex может комбинироваться и адаптироваться к любым потребностям в соответствии с условиями на месте установки. Система резервного питания может накапливать дополнительную вырабатываемую энергию и брать на себя ее функции, когда основной источник энергии недоступен.

SQFlex — это больше, чем просто насос — это полноценная система. Благодаря встроенной электронике насос совместим как с источником питания постоянного, так и переменного тока без необходимости использования внешнего инвертора.

Полный ассортимент состоит из одиннадцати различных размеров насосов: пять винтовых насосов для применений, где требуется высокий напор, и шесть центробежных насосов для применений, где требуется большая скорость потока.

Приложения

Система SQFlex предназначена как для непрерывной, так и для периодической работы, поэтому она особенно подходит для систем водоснабжения в удаленных местах, таких как:

• Деревни, школы, больницы, частные дома и т. д.


• Фермы


— Поение скота
— Орошение полей и теплиц

— Системы полива

— Откачка поверхностных вод
— плавучие насосные установки для откачки воды из прудов и озер

Особенности и преимущества

• Возобновляемые источники энергии: солнечные панели или ветряные турбины

• Встроенная электроника, простая установка

• Надежное водоснабжение

• Низкие эксплуатационные расходы

• Защита от сухого хода

• Встроенная защита двигателя

• Высокая эффективность

• Отслеживание максимальной мощности (MPPT)

• Широкий диапазон напряжения

• Встроенный пескоуловитель

Пожалуйста, посетите нашу страницу часто задаваемых вопросов о солнечных водяных насосах для получения дополнительных полезных статей или свяжитесь с нами.

Перистальтический насос Машина для капельной пропитки Тоннель для пропитки изоляции

Автоматическая машина для пропитки и пропитки арматуры лаком и изоляции WIND-ZDG







Применение и назначение



Для ротора двигателя с возбуждением, двигателя пылесоса, пускового двигателя мотоцикла, запуска автомобиля



Мотор

, мотор беговой дорожки и так далее лаковая изоляция.





1. Метод струйной пропитки полиэфирной смолой для уплотнения арматуры,



    сделайте его умным и непростым в разборке.



2. Катушка двигателя должна быть пропитана электроизоляционным лаком и прилегающие к ней части.



3. Пусть проводник, изоляционные части паза полностью уплотнены и погружены в



Покрытие из изоляционной смолы

приобретает высокую общую плотность.







Рабочий процесс



Оператор загружает арматуру на машину, машина будет двигаться автоматически, пройдите процесс



загрузка, предварительный подогрев, воздушное охлаждение, струйное (2 точки сделать струйное на якоре обоими концами на обмотке),



плоское протекание, коллоидирование и постотверждение, воздушное охлаждение.



Простые лотки для сбора лака предназначены для сбора остатков лака.







Конкурентные преимущества:



1. Полностью автоматический, оператору нужно только загрузить и разгрузить арматуру



2. Устройство прокатки и погружения находится на верхнем уровне машины, его легко регулировать и обслуживать



3. Центрифужный вытяжной вентилятор всасывает выхлопные газы, экологически чистый





Факторы, связанные с конструкцией машин
Арматура ОД	Наружный диаметр якоря относительно шага цепи машины
Длина вала	Длина вала зависит от ширины машины
Температура отверждения лака, время (минуты)	Относится ко времени цикла
Требование к выходу	Сколько штук за 8 часов





Наружный диаметр арматуры, длина вала, температура отверждения лака, время (минуты)



Требования к производительности (шт. за 8 часов) являются важными факторами при проектировании и производстве лакировочных машин,



Вес арматуры не является критическим, и теоретически стандартная машина может работать с арматурой весом менее 5 кг,



Наружный диаметр якоря зависит от шага цепи машины для капельного лакирования, а длина вала якоря зависит от



к ширине машины для прокатки и погружения, максимальный вес связан с диаметром вала оси вращения.



Время отверждения на заводе по производству двигателей в Китае составляет 30 минут, 60 минут, 90 минут,

.



расчет на 60 рабочих станций, 80 рабочих станций (от 5 до 6 метров), время отверждения 30 минут, 2



часа первый цикл, затем 1 час/цикл, таким образом мы можем рассчитать выход.







За счет обработки изоляции можно достичь следующих целей:





1. Для повышения влагостойкости изоляции двигателя



Любой изоляционный материал более или менее поглощает влагу во влажном воздухе. Такие как Электротехническая изоляция



материал бумага ДМД,ПМП,полиэстер, влага из воздуха легко проникает в изоляционный материал



вдоль капилляра, при этом характеристики изоляционного материала значительно снижаются. Изоляция



Обработка

заставит поверхность обмоток и катушек сформировать гладкую пленку без штифтов или изоляционное уплотнение



Слой

, который значительно уменьшит проникновение влаги и улучшит влагостойкие характеристики

.



мотор

.





2. Повышение термостойкости изоляции двигателя



Материалы для изоляции двигателей в изоляционном пропиточном лаке перед нанесением материала после нагрева



внутреннее разложение газовой воды молекулами низкомолекулярных веществ, сопровождающееся окислением,



изменения свойств материала, таких как механическая прочность, влагостойкость, уменьшают снижение



хрупкие материалы, обладающие такими электрическими свойствами, как сопротивление изоляции и напряжение пробоя



уменьшилось, это явление, известное как старение изоляционных материалов, площадь контакта изоляции с изоляцией



, но после обработки материала и воздуха значительно снижается скорость окисления, в



тот же срок службы, использование температуры двигателя может быть улучшено. Следовательно, теплота



повышено сопротивление изоляции двигателя.





3. Улучшение теплопроводности двигателя



Электроизоляционный слой воздушного зазора большой, а теплопроводность воздушного зазора низкая, воздух



Зазор

заполнен краской для погружения, лаком и коэффициентом перфузии из-за теплопроводности воздушного зазора, поэтому



Двигатель с электрической обмоткой

и соответствующее увеличение теплопроводности значительно уменьшит



Повышение температуры двигателя.Экспериментальные данные показывают, что повышение температуры можно уменьшить в 10-

раз.



20%.





4. Улучшение электрических и механических свойств изоляции двигателя



Катушка обмотки двигателя и обработка изоляции, обмотка и соединение сердечника в цельную сплошную пленку аннулируются



обмотки и вырез заполнен, изоляционный слой сформирован на определенной толщине конца обмотки



Головка

, внутри нет зазора, вода не легко проникает, поэтому сопротивление изоляции и пробой



напряжения повышены, и в то же время сердечник обмотки не перемещается относительно друг друга, имеют достаточную прочность



, чтобы противостоять внешней вибрации и нагрузке, а также выдерживать процесс сборки двигателя механического воздействия,



, что позволяет избежать механических повреждений.



Обмотки двигателя, пропитанные после системы изоляции обмотки и сердечника, образуют единое целое



снижает воздействие механической вибрации и вибрации электромагнитной силы, создаваемой двигателем



во время работы, армирование влияет на машину, избегайте проволоки между проволокой и сердечником или



стенки резервуара из-за вибрации, трения и повреждения изоляции смещения рыхлой структуры.Органический



Изоляционный материал

внутри двигателя не только улучшает термостойкость и электрические характеристики, но и улучшает характеристики

.



повышает механическую прочность самого изоляционного материала после пропитки. Потому что



изоляционный материал нагревается, материал меняется, выделяя газ, воду и углеродсодержащие материалы,



теряют гибкость, но после пропитки, пиролиза, под действием тепла процесс гидролиза может значительно замедлить



Материал механической гибкости

для поддержания длительного срока службы, в то время как изоляционная краска, образованная пленкой краски, имеет



определенная эластичность и адгезия в горячем состоянии, материал между связывающей силой укрепления,



, образуя прочный комбинезон, значительно повышают прочность системы.





5. Повышение стойкости к химической коррозии



Двигатель через пропитку, чтобы предотвратить все виды изоляционных материалов и растворителей



вокруг двигателя и прямой контакт с коррозионно-активными химическими веществами, что может повысить стабильность химического вещества

.



вещества двигателя благодаря изолирующей оболочке, изолирующей от внешнего контакта с корпусом, улучшают



стабильность обмотки, выбор подходящих материалов из лаковой смолы может сделать изоляцию обмотки с защитой от



плесень, анти-масло, анти-корона, огнестойкие характеристики.







Параметр:



Рабочее положение: 200*2



Шаг позиции: 63



Время нагрева: ≤45 мин



Рабочая температура туннеля: 0~160 ℃



Время шага: 0-10 мин регулируемое



Потребляемая мощность: 36 кВт



Размеры: 6,4*1,6*2,1



Вес: около 4. 2 тонны



Производственная мощность: 1200 шт/8 часов









Лучший насос для пруда на солнечной энергии 2022 года (обзор и сравнение)

Насосы для пруда на солнечной энергии — отличное решение с нулевой стоимостью для управления небольшими водными объектами в вашем пруду без увеличения ежемесячного счета за электроэнергию. В этой статье мы рассмотрим некоторые преимущества и недостатки насосов на солнечной энергии, а также порекомендуем некоторые из лучших насосов для пруда на солнечной энергии, которые помогут вам сэкономить деньги.

Владелец пруда в США? Мы рекомендуем… Владелец пруда в Великобритании? Мы рекомендуем…





---

Основные преимущества солнечных насосов для пруда Солнечные панели собирают солнечный свет для производства электроэнергии, что означает отсутствие ежемесячных эксплуатационных расходов или необходимости подключения к сети.

Как следует из названия, прудовому насосу на солнечной энергии для работы требуется только солнечная энергия. Солнечные лучи попадают на солнечные панели насоса, а затем преобразуются в электричество. Чем больше солнечного света вы получите, тем лучше будет работать ваша помпа!

Самым большим преимуществом солнечного насоса для большинства владельцев прудов будет отсутствие ежемесячных эксплуатационных расходов.Пока вы получаете достаточное количество солнечного света каждый день, помпа сможет работать автономно, даже без необходимости подключения к сетевой розетке.

Солнечные насосы также очень незаметны, бесшумны в работе и обычно достаточно мощны, чтобы без проблем обслуживать небольшие водоемы. Если вы живете где-то, где много месяцев солнечного света, это может быть отличным (и дешевым) дополнением к вашему садовому пруду.

В довершение всего, солнечная энергия является экологически чистой и считается зеленым источником энергии.Возобновляемая энергия — это путь в будущее, и каждая мелочь помогает!

Вкратце:

Нет необходимости в проводке/электричестве

Идеально подходит для небольших фонтанов

---

Основные недостатки солнечных насосов для прудов .

К сожалению, у этих типов насосов есть некоторые недостатки, и они подходят не для всех особенностей пруда и ситуаций.

Первый существенный недостаток – недостаточный расход воды и недостаточная высота напора, которые могут обеспечить такие насосы. Вообще говоря, «мощный» насос на солнечной энергии будет иметь расход воды в диапазоне 100-200 галлонов в час. Этого было бы недостаточно для питания системы фильтрации пруда или в качестве основного насоса для большого водного объекта.

Солнечные насосы не предназначены для замены обычного прудового насоса, а используются для питания небольших объектов, поэтому вам не нужен отдельный насос, подключенный к сети.Обычно их приобретают в виде «комплектов» для определенной цели, например, для питания небольшого фонтана или аэратора, и их не следует путать с более мощными электрическими моделями, предназначенными для более интенсивной работы.

Еще одним недостатком является ограничение емкости аккумулятора солнечных насосов. В течение дня солнечный свет преобразуется солнечными панелями и накапливается в виде энергии в аккумуляторной батарее, если таковая имеется. Когда солнечный свет исчезнет, ​​запасенная энергия батареи должна будет вступить во владение.В зависимости от эффективности и размера батареи энергии может хватить только на несколько часов работы.

Вкратце:

Подходит только для небольших функций

Не может заменить обычный насос для пруда

Емкость аккумулятора ограничивает работу при отсутствии солнечного света

1) Насосы для солнечных фонтанов Комплект солнечных панелей и насосов для фонтанов

Наиболее распространенным типом насосов для солнечных прудов являются фонтанные насосы, которые обычно поставляются вместе с насосом и головкой фонтана.Эти насосы предназначены для размещения на дне пруда с насадкой для фонтана над поверхностью воды. Солнечные панели будут подключены к насосу и будут питать фонтан, используя дневной солнечный свет.

Несмотря на то, что здесь не будет большой высоты воды, солнечные фонтаны удивительно эффективны и отлично подходят для небольших водоемов. Поскольку для оптимального отображения требуется определенная глубина, они могут не подходить для глубоких прудов и часто лучше всего работают на мелких берегах прудов.

2) Солнечные воздушные насосы (солнечные аэраторы) Солнечная панель и комплект воздушного насоса

Другим типом распространенного насоса является солнечный воздушный насос, который используется для дополнительной аэрации (насыщения кислородом) воды вашего пруда. Они работают так же, как фонтанный насос, с солнечными панелями и аккумулятором для сбора заряда. Однако вместо того, чтобы питать водные объекты, они действуют как простой способ добавления кислорода в вашу воду. Если у вас нет водного объекта, такого как фонтан или водопад, может быть полезно иметь дополнительные средства для насыщения кислородом.Это особенно верно, если у вас есть пруд с рыбой, так как большее количество растворенного кислорода улучшит здоровье рыб и качество воды.

В этой статье мы сосредоточимся в основном на фонтанных насосах, работающих на солнечной энергии, но вы можете ознакомиться с нашим руководством по лучшим воздушным насосам, если вам интересно.

---

Поиск идеального насоса для пруда на солнечной энергии (соображения)

При поиске насоса на солнечной энергии перед покупкой необходимо учесть несколько моментов, чтобы не разочароваться в покупке.Ниже приведены вопросы, которые вам нужно задать себе:

Достаточно ли он мощный?

Первый вопрос, который вы должны себе задать, это достаточно ли мощна помпа для своей цели. Например, если у вас есть пруд на 2000 галлонов, солнечного насоса на 200 галлонов в час будет недостаточно в качестве основного насоса для пруда. Однако, если вы хотите добавить небольшой 3-футовый фонтан к вашему 300-галлонному пруду, идеальным решением может стать фонтанный насос на солнечной энергии.

Как правило, большинство насосов на солнечных батареях предназначены для прудов с максимальным объемом 1000 галлонов, но их также можно использовать в более крупных прудах в качестве дополнительной функции, если они размещены на неглубокой полке.

Достаточно ли мне солнечного света? Пруды, которые получают больше солнечного света, больше всего выиграют от прудового насоса, работающего от солнечной энергии.

Без солнечного света солнечные насосы просто не будут работать! Вам нужно убедиться, что вы можете установить солнечные панели в области, которая улавливает достаточное количество ежедневного солнца для получения максимальной выгоды. В пасмурные дни, если в вашей помпе есть батарея, вы также можете позволить батареям поддерживать работу помпы, пока вы ждете возвращения солнца.

Качество солнечной панели и аккумулятора?

Солнечные панели должны быть изготовлены в соответствии с высокими стандартами качества, и чем больше размер панели, тем больше энергии будет производиться!

Чтобы ваш солнечный насос продолжал работать ночью и в пасмурные дни, вам также понадобится солнечная батарея с достаточным зарядом.По опыту, после целого дня солнечного света хорошая батарея должна обеспечивать около 3-5 часов дальнейшего использования, прежде чем заряд истощится. Если в комплекте с насосом нет аккумуляторной батареи, вы можете приобрести ее отдельно и довольно легко прикрепить к солнечным панелям.

Способы повышения эффективности солнечного насоса пруда:

Существует несколько способов повысить эффективность солнечного насоса, чтобы вы могли получить максимальную выгоду. Вот некоторые из них:

• Установка солнечных панелей для защиты от яркого солнца (с 11:00 до 15:00)
• Регулярная очистка солнечных панелей
• Регулярная очистка солнечного насоса
• Уменьшение высоты фонтана
• Улучшение качества воды (меньше работы насоса)

---

Лучшие обзоры насосов для пруда на солнечной энергии в 2022 году (сравнение лучших моделей) лучший доступный насос для пруда на солнечной энергии.Ниже мы перечислили наши рекомендуемые солнечные фонтанные насосы, доступные как для рынка США, так и для Великобритании.



США — Лучшие солнечные насосы

1) Насос для пруда на солнечных батареях Lewisia

Простой и достаточно мощный комплект солнечных насосов с большой солнечной панелью. Комплект солнечного насоса Lewisia включает солнечный насос мощностью 300 галлонов в час, подключенный к монокристаллической солнечной панели мощностью 10 Вт. Солнечная панель прикреплена к прочной стальной раме, которая обеспечивает поддержку и легкое позиционирование.Рамка допускает 3 угла позиционирования или может быть размещена ровно на поверхности по вашему выбору. При использовании рамы углы должны обеспечивать хорошие возможности для воздействия солнечного света, но идеальным вариантом было бы несколько более острых углов.

Насос довольно мощный для солнечного насоса и начнет работать примерно через 3-5 секунд после сбора яркого солнечного света. Мы протестировали эту модель в небольшом рыбном пруду объемом 200 галлонов и поместили ее на неглубокую полку. Фонтан получил приличную высоту, и поток был сильным, а солнце было постоянным.Высота фонтана регулируется и поставляется с 6 различными насадками для разных фонтанов. Их довольно сложно прикрепить, но они работают на удивление хорошо.

Этот комплект солнечного насоса не поставляется с батареей, поэтому нет возможности питания без постоянного солнечного света. Он будет работать только под прямыми солнечными лучами и просто отключится ночью или при сильной облачности.

С учетом сказанного, это по-прежнему очень хороший выбор для владельцев прудов, которым нужен компактный, но довольно мощный насос с хорошей высотой фонтана.Это будет прекрасно работать в прудах объемом до 500 галлонов или в больших садовых ванночках для птиц.

• 66
• Солнечная панель: 10 Вт
• Прочность насоса: Приблизительно 300 GPH
•
  Максимальная вода Высота: 5 FT
• Операция батареи: Без аккумулятора

---

---

2) Sunnydaze Солнечный фонтан + Аккумулятор/фонари

Фантастический комплект фонтанного насоса, работающего от солнечной энергии, с большой аккумуляторной системой и яркими светодиодными фонарями. Солнечный пакет Sunnydaze включает в себя все необходимое для начала работы с водным дисплеем на солнечной энергии, включая насос мощностью 132 галлона в час, 4-часовой аккумулятор, несколько насадок для фонтана и дисплей на солнечной панели мощностью 5 Вт. Несмотря на то, что панель довольно мала по сравнению с некоторыми другими моделями, она по-прежнему обеспечивает достойную производительность при ярком солнечном свете, обеспечивая отображение воды на высоте 4,5 фута при полном заряде батареи — отлично подходит для небольших прудов, ванночек для птиц или дополнительной аэрации!

Одним из лучших аспектов этого комплекта является очень большой (по солнечным меркам) аккумулятор, обеспечивающий до 4 часов работы в сумерках и в пасмурную погоду.При сильном солнечном свете батарея будет медленно заряжаться через солнечную панель, а когда она полностью заполнится, она включится автоматически, когда солнечного света станет слишком мало для прямого питания фонтана.

Аккумуляторный блок также имеет удобную панель управления и систему световой индикации, предоставляющую возможность установки суточного таймера или изменения скорости подачи насоса для определенной высоты отображения воды. Если вы хотите, чтобы ваш фонтан работал в нерабочее время, этот комплект будет хорошим выбором, поскольку он имеет один из самых долговечных аккумуляторов, которые мы видели на солнечной модели.

Что касается принадлежностей, в комплект входят два 16-футовых кабеля для соединения насоса и аккумуляторной батареи, а также четыре различных насадки фонтана для различных видов воды. Еще одним преимуществом этого конкретного комплекта является включение яркого светодиодного фонаря, который крепится прямо под головкой фонтана. Свет отлично справляется с тем, чтобы фонтан выглядел более живым ночью, но его, вероятно, будет недостаточно, чтобы осветить гораздо больше, чем сам солнечный дисплей — но, тем не менее, это приятное дополнение! Отличный солнечный комплект, если вам нужна максимальная работа в сумерках, множество вариантов отображения фонтана и несколько источников света, чтобы сделать вещи более яркими.

• 66
• Солнечная панель: 5 Вт
• Прочность насоса: Приблизительно 132 GPH
• Максимальная вода Высота: 4,5 фута
• Операция батареи: Приблизительно 4 часа

---

6 3) Солнечный фонтан Насос

Насос Solarriver’s Solar Fountain — один из самых мощных насосов, которые мы использовали, способный выдавать около 400 галлонов в час при максимальном напряжении. Этот комплект солнечного насоса идеально подойдет владельцам прудов, которым нужен фонтан немного большего размера или требуется дополнительная мощность насоса.Сам насос является полностью погружным и поставляется со съемным фильтром, предотвращающим засорение.

20-ваттная поликристаллическая солнечная панель довольно большая и способна производить достойную мощность при ярком солнце. На этом устройстве нет рамы для наклона, поэтому вам нужно будет положить панель на поверхность под хорошим солнечным светом. Однако кабель довольно длинный (16 футов), поэтому установить панель в нужное положение должно быть довольно легко.

Панель поставляется с очень маленькой батареей на задней панели, которая держит некоторый заряд после захода солнца, но мы не в восторге от этого.Если у вас не было полного дня постоянного яркого солнечного света, батарея не сможет питать помпу в течение длительного времени. Если вы хотите использовать его ночью, мы рекомендуем отдельно подключить батарею большего размера.

С учетом сказанного, с точки зрения солнечной энергии, насос является одним из самых мощных, которые мы тестировали, а солнечные панели достаточно велики, чтобы производить хороший ток. Идеальный солнечный вариант как для малых, так и для средних прудов, которым нужен экономичный солнечный насос для фонтана с очень хорошей высотой подъема воды.

• 66
• Солнечная панель: 20 Вт
• Прочность насоса: Приблизительно 400 GPH
•
  Максимальная вода Высота: 6.5FT
• Операция батареи:
  7 Приблизительно 1 час

---

Великобритания — Лучшие солнечные насосы

1)Primrose 1,200LPH Solar Pump + Lights

Очень мощный комплект фонтанного насоса на солнечной энергии, который поставляется с солнечным насосом, несколькими головками фонтана, встроенным аккумулятором и светодиодными фонарями! Комплект солнечных насосов Primrose работает с мощной производительностью 1200 литров в час и может создать фонтан высотой в несколько метров при полном заряде батареи. Насос питается от высококачественной солнечной панели мощностью 10 Вт, которая также подключена к аккумуляторной батарее, обеспечивающей до 5-6 часов работы после хорошего солнечного дня. Насос поставляется с 4 различными дисплеями фонтана, а также прочными пластиковыми стержнями, чтобы закрепить все на месте.

Наряду с мощным насосом и долговечным аккумулятором в комплект также входят 5 светодиодных индикаторов, а также различные режимы работы, позволяющие настроить дисплей. Огни создают фантастический фон для украшения самого фонтана, а поскольку они питаются от солнечной энергии, их запуск не будет стоить вам ни копейки! Аккумулятор также является одним из лучших, которые мы видели, он автоматически включается в условиях низкой освещенности и держит заряд довольно долго для своего небольшого размера, обеспечивая почти 6 часов работы в ночное время/пасмурно.Существует даже специальный «зимний режим» (чего мы раньше не видели!), который оптимизирует панель для работы в условиях зимы/слабой освещенности и обеспечивает непрерывную индикацию в течение всего года.

Сама солнечная панель прочная, долговечная и может быть легко установлена ​​в любом месте сада с помощью прилагаемых шипов. В целом установка невероятно проста, и все насадки аккуратно устанавливаются на свои места. Солнечная панель лучше всего работает в местах с сильным солнечным светом, поэтому обязательно примите это во внимание при установке, если вы хотите максимальную высоту воды, которую предлагает комплект.

В целом, этот насос на 1200 л/ч достаточно мощный для большого показа воды и лучше всего подходит для средних и больших (300-1000+ литров) прудов, прудов с карпами (дополнительная аэрация всегда хороша!), или владельцев прудов, которые ищут большой солнечный дисплей без больших затрат. Если вам также нужна максимальная работа в сумерках, аккумуляторный блок — один из лучших, которые мы видели, а солнечные фонари для пруда — приятное дополнение к пакету!

• 66
• Солнечная панель: 10 Вт
• Прочность насоса: 1200 LPH
• Максимальная вода Высота: 1-3M
• Работа аккумулятора:
  7 4-6 часов

---

6 2) Pondxpert Solarshower Фонтанный насос

Если вам нужно немного больше мощности и большая высота фонтана, линейка фонтанов PondXpert SolarShower — отличный выбор. В комплект SolarShower модели 400 входит погружной насос производительностью 400 л/ч с большим дисплеем на солнечной панели мощностью 5 Вт. Этот насос обеспечивает большую высоту подъема воды по сравнению с большинством других солнечных насосов, поэтому он идеально подходит для владельцев прудов, которым нужен фонтан большего размера.

Прочная и простая в установке солнечная панель обеспечивает достаточную мощность насоса в ясный день. В комплект входит перезаряжаемая литиевая батарея 9 В, которая обеспечивает около 2-4 часов работы при полной зарядке. Солнечная панель также имеет светодиодную подсветку, которая автоматически включается ночью, что очень приятно.

Несмотря на то, что фонтан обеспечивает достаточную высоту для солнечного насоса, он не может быть расположен глубоко (около 20 дюймов), поэтому вам необходимо принять это во внимание перед установкой.

В целом комплект для фонтана SolarShower от PondXpert представляет собой отличный вариант солнечного насоса для владельцев прудов, которым требуется большее отображение воды и большая мощность.

• Панель солнечных батарей: 5 Вт
• Мощность насоса: Приблизительно 400 л/ч
• Макс. высота воды: 1.4 м
• Работа от батареи: Приблизительно 2-4 часа

---

3) Фонтанный насос Hozelock Solar Cascade

Фантастический британский солнечный насос поступает от фонтанного насоса Hozelock Solar Cascade. Насос имеет довольно большую солнечную панель, которая питает погружной фонтанный насос мощностью 300 л/ч.

Солнечная панель прикреплена к пластиковой опоре для позиционирования, а насос поставляется с одной насадкой для фонтана. Насос не самый мощный из протестированных нами, но нам нравится эффективность солнечной панели и аккумуляторной батареи.Солнечная панель очень качественная и обеспечивает приличное количество энергии, когда солнце яркое. В комплект также входят 4 аккумуляторные батареи для работы в пасмурные дни или в ночное время. Аккумуляторы надежны и обеспечивают хорошие 3-5 часов работы при полной зарядке, что действительно прилично для солнечной помпы.

При работе под прямыми солнечными лучами максимальная высота фонтана составляет 1,1 метра, что является хорошей высотой для небольших прудов. На насос также распространяется гарантия полной замены сроком на 1 год.

В целом, отличный выбор солнечного насоса с хорошим аккумулятором для работы в сумерках и приличной высоты подъема воды.

• 66
• Солнечная панель: 1.6 ватт IPX4
• Прочность насоса: Приблизительно 300 LPH
• Максимальная вода Высота: 1.1M
• Работа аккумулятора: Приблизительно 3-5 часов

подземных вод Насосные системы — 6.705

Распечатать этот информационный бюллетень

Р.Ван Пелтм, К. Вайнер и Р. Васком ^* (8/12)

Краткие факты…

• Насосные системы на солнечных батареях (SPPS) используются в США уже более 20 лет.
• По мере того как фотоэлектрические (PV) модули становятся более доступными, а энергоэффективность как модулей, так и насосов, работающих на солнечной энергии, повышается, SPPS станет ведущей технологией в отдаленных районах.
• SPPS доказали свою эффективность в системах поения скота в США
• Существуют некоторые проблемы, связанные с SPPS, которых можно избежать с помощью технико-экономического анализа и правильной установки.

Насосные системы для подземных вод, работающие на солнечной энергии, часто рассматриваются для использования в животноводстве и других удаленных поливах вместо других форм альтернативной энергии, поскольку они долговечны, могут быть мобильными и приносят долгосрочные экономические выгоды. Как правило, альтернативная энергия считается наиболее осуществимой, когда стоимость подключения к ближайшей общественной электросети намного превышает стоимость использования альтернативной энергии. Существует несколько технологических альтернатив для подачи энергии или подъема в системы грунтовых вод, включая ветряные турбины, ветряные мельницы, генераторы и солнечные батареи. Движущими факторами для выбора соответствующей технологии являются региональная осуществимость, потребность в воде, эффективность системы, а также первоначальные и долгосрочные затраты. Другие факторы часто включают потребность в электроэнергии и запасах воды в виде аккумуляторов и резервуаров для скота.

ТЭО

Выбор насосных систем, работающих на солнечной энергии (SPPS), должен основываться только на тщательном анализе осуществимости и будущих перспектив технологии. В этом процессе есть несколько важных шагов.Здесь невозможно охватить все из них, но основные из них приведены ниже.

Источник питания

Первый шаг — исключить другие источники энергии или насосные устройства. Если общественная электросеть надежна и находится в непосредственной близости от участка, желательно менее 1/3 мили, то солнечная энергия может быть плохим выбором. Первоначальная стоимость внедрения СЭС может быть значительно больше, чем стоимость подключения к местной электросети. Самым дорогим элементом насосной системы животноводства на солнечных батареях обычно являются фотоэлектрические модули или панели.Таблица 1 суммирует плюсы и минусы, связанные с различными источниками альтернативной энергии для насосов грунтовых вод.

Таблица 1. Плюсы и минусы альтернативных видов энергии для насосов.
	Плюсы	Минусы
Генератор	• Умеренная начальная стоимость• Простота установки	• Высокий уровень технического обслуживания, для ремонта требуется опыт • Небольшой ожидаемый срок службы (5 лет) • Топливо обычно дорогое • Долгосрочные (10-20 лет) годовые затраты на эксплуатацию выше, чем SPSS
Ветряная турбина	• Меньшие первоначальные затраты по сравнению с SPSS • Ожидаемый срок службы • Эффективен на ветреных участках (сред. скорость ветра не менее 10 миль в час) • Очистить • Топливо не требуется	• Высокая потребность в техническом обслуживании• Дорогой ремонт • Детали, которые трудно найти • Ветер может меняться в зависимости от сезона и дня • Меньшая мощность при более спокойном ветре
Насосная система на солнечной энергии (SPSS)	• Простота установки• Можно установить на прицеп для приспособление для перемещения скота • Надежный длительный срок службы (более 20 лет) • Низкие эксплуатационные расходы, простой ремонт, если речь идет о солнечной батарее • Очистить • Топливо не требуется • Модульная система легко адаптируется к потребностям, мощность легко адаптируется к изменяющимся требованиям	• Солнечная энергия может меняться в зависимости от сезона • Более высокая начальная стоимость • Меньшая мощность в пасмурную погоду
Из: «Солнечные насосные системы (SPS) Вводное и технико-экономическое руководство», «Зеленые возможности.

Ожидания и затраты

Среднесуточное потребление воды на пару корова/детеныш в Колорадо летом составляет примерно 20 галлонов в день. Типичная система на солнечных батареях может обслуживать 50 пар коров и телят. Это в общей сложности 1000 галлонов, необходимых в день. Стоимость системы, обслуживающей 50 пар корова/детеныш, может легко достигать 10 000 долларов. (См. Таблицу 4.)

Большинство экономичных СЭС не будет обеспечивать достаточное количество воды и давления для удовлетворения требований коммунальной внутренней сантехники.Тем не менее, SPPS достаточно для удовлетворения внутренних сантехнических потребностей небольшого здания или удаленной хижины.

Расположение объекта

Местоположение площадки играет важную роль в осуществимости СЗЭС. Пиковые часы солнечного света (PSH) немного различаются по Колорадо. Общее правило состоит в том, что чем меньше PSH доступно, тем дороже необходимая фотогальваническая (PV) батарея и насос. Системные затраты возрастают, когда требуется больше места для хранения, чтобы компенсировать ограниченную экспозицию фотоэлектрической батареи в часы пик солнечного света.У большей части Колорадо PSH составляет от 5,0 до 6,0. Еще одним фактором является климат региона. Системы на солнечной энергии обычно не рассчитаны на экстремально холодную погоду (температура ниже минус 20 градусов по Цельсию или минус 4 градуса по Фаренгейту). Тем не менее, системы могут быть изолированы, чтобы выдерживать более низкие температуры.

Безопасность системы

Другим важным аспектом, который следует учитывать, является безопасность. Солнечная батарея является одним из самых дорогих компонентов системы и должна быть защищена от кражи, вандализма и домашнего скота.Настоятельно рекомендуется предусмотреть небольшой забор вокруг массива. Забор должен иметь достаточное отступление, чтобы не отбрасывать тень на массив.

Компоненты SPPS

Насосная система, работающая от солнечной энергии, имеет следующие минимальные компоненты:

1. колодец
2. Солнечная батарея
3. монтажный кронштейн массива и стойка
4. контроллер насоса
5. электрическое заземление контроллера
6. Насос постоянного тока с страховочными тросами, креплением и уплотнением колодца
7. проводка
8. выпускной шланг или трубопровод
9. накопительный бак
10. Поплавковый выключатель бака
11. водопроводные краны или точки доступа
12. безопасность

Насос должен быть специально разработан для солнечной энергии. Настоятельно рекомендуется приобретать контроллер насоса того же производителя, что и сам насос. Использование другого производителя может вызвать несколько непредвиденных проблем и даже привести к аннулированию гарантии на насос. Если в насосе нет встроенного обратного клапана, его следует установить, чтобы вода не попадала обратно в колодец. Очень немногие насосы могут работать с обратным потоком без снижения ожидаемого срока службы насоса. Насосы, предназначенные для слива во время простоя, предназначены для работы в экстремально холодных условиях, чтобы предотвратить замерзание воды в трубопроводах.Насос следует устанавливать не глубже, чем на 2 фута выше дна колодца, чтобы предотвратить попадание тяжелого ила и песка во впускное отверстие насоса и его заедание. Резервуар для хранения должен быть такого размера, чтобы вмещать как минимум трехдневную потребность в воде с учетом вечеров и пасмурных дней. Если контроллер не прикреплен к монтажному кронштейну массива, его можно разместить в надежном навесе или насосной станции, предпочтительно водонепроницаемом и непыльном.

Рис. 1.Принципиальная схема типичного SPSS. (Источник: «Солнечная фотоэлектрическая перекачка воды для удаленных мест», Университет Вайоминга, 2006 г.)

Оценка требуемой производительности насоса может быть определена по следующему уравнению:

Скважина

Устойчивость системы Долгосрочные затраты и способность SPPS адаптироваться к изменяющимся требованиям должны быть реализованы в осуществимости системы.Фотоэлектрические модули должны служить от 20 до 25 лет. Это зависит от того, обслуживается ли он (содержатся в чистоте и надежно закреплен) и защищен от сильного ветра, молнии и града, а также от падающих предметов, таких как ветки деревьев. Солнечные насосы должны прослужить около 10 лет. Прочая электроника и элементы управления должны быть рассчитаны на срок службы не менее 10 лет при минимальном обслуживании электрооборудования. Общий срок службы всей системы должен быть рассчитан и поддерживаться в течение 25 лет с учетом будущих требований к резервуару для скота.Осматривайте систему не реже одного раза в неделю, проверяя скорость откачки, работу контроллера, состояние фотоэлектрических модулей, резервуаров, проводов и труб (на предмет утечек/коррозии).

При установке нового колодца рекомендуется обращаться к лицензированному подрядчику по водоснабжению. Если скважина не будет должным образом разработана до установки насоса на солнечной энергии, это может сократить ожидаемый срок службы насоса. Если вы модернизируете насосную систему ветряной мельницы, колодец следует перестроить перед установкой насоса, работающего от солнечной энергии.Целью реконструкции колодца должно быть удаление биообрастаний с боковых стенок и отложений со дна колодца.

Насос

Насосы, разработанные специально для солнечной энергии, используют постоянный ток (DC) и, как правило, очень эффективны, но обычно они стоят дороже, чем насос переменного тока (AC) сопоставимого размера. Насосы, монтируемые на поверхности, могут использоваться для СПП, но не рекомендуются из-за их ограничений при использовании в глубоких скважинах. Основываясь на спецификациях нескольких производителей, типичная грузоподъемность поверхностных насосов, предназначенных для солнечной энергии, составляет от 10 до 20 футов.Поверхностные насосы также больше подвержены влиянию климата, что делает их более уязвимыми к морозной погоде.

Несколько наиболее распространенных производителей погружных насосов на солнечных батареях перечислены в таблице 2. В этой таблице также указаны общие рабочие параметры для выбора насоса. При использовании этой таблицы обратите особое внимание на сноски.

Размер насоса будет зависеть от нескольких факторов, в том числе от доступного водоснабжения, доступной мощности, доступного хранилища, общего динамического напора (TDH), диаметра скважины и потребности в воде. Предположим, что насос будет работать только в часы пик солнечного света. Постарайтесь установить наиболее эффективную и простую систему, отвечающую требованиям проекта.

Важно определить общий динамический напор. Для СНС полный динамический напор можно определить как напор, необходимый для преодоления суммы статического подъема воды, статической высоты животноводческого резервуара и потерь на трение в сети трубопроводов. Используйте следующий расчет для определения TDH необходимого насоса:

TDH = (глубина от статического уровня грунтовых вод до верха колодца + депрессия при устойчивой или желаемой скорости откачки + перепад высот от верха колодца до верха резервуара-накопителя) x 1.1 (Желаемая скорость закачки не должна превышать устойчивый дебит скважины.)

Следующим шагом является получение диаметра скважины, TDH и желаемого расхода и обращение к Таблице 2 или другим производителям, не указанным в списке, чтобы определить, какой тип насоса удовлетворит потребности системы.

Следующим шагом является получение диаметра скважины, TDH и желаемого расхода и обращение к Таблице 2 или другим производителям, не указанным в списке, чтобы определить, какой тип насоса удовлетворит потребности системы.

Серия

Таблица 2.Производители погружных насосов на солнечных батареях.
Торговая марка	Модель/серия	Диаметр (дюймы)	Требования к питанию/ Диапазоны			Макс. подъем (футы)	Максимальная производительность (гал/мин)	Веб-сайты
			Диапазон напряжения (вольты)	Мощность (Вт)	Макс. Текущий (ампер)
Дивватт	Соластар-3Б	Кон-Д	34-85 DC	1200	12	656	6,0	www.divwatt.co.za
Флюкснос	Солафлюкс	3,9	20-70 ДЦ	20-300	~4	492	4,2	www.fluxinos.it
Лоренц	ПС150, ПС1800	3.8/3.9	12-50 пост. тока	450/1400	~12,5	39-197	21,7-72,0	www. lorentzpumps.com
	PS200, PS600, PS1200	3,9	24-48 ДЦ	1200	Кон-Д	165-760	10-45
Грундфос	16SQF-10, 25SQF-3, 25SQF-6, 40SQF-3, 40SQF-5, 60SQF-3, 75SQF-3	3,9	30–300 В постоянного тока или 90–240 В переменного тока	1400	Кон-Д	50-100	25-75	www.grundfos.com
Грундфос	3SQF-2, 3SQF-3, 6SQF-2, 11SQF-2	2,9	30–300 В постоянного тока или 90–240 В переменного тока	900	Кон-Д	325-525	3. 0-11	www.grundfos.com
Киосера	Серия SD	3,8-4,6	12-30 ДЦ	20-140	10	100-230	2,4-4,5	www.kyocerasolar.com
	Серия SC 500 и 1000	3,8	60-120 пост. тока	140-1000	14	98,4 – 525	3,7-43
Соларджек	SDS — больше не производится	3,8-4	12-24 DC	Кон-Д	Кон-Д	Кон-Д	Кон-Д	www. goldengenesis.com
	Серия SDS – больше не производится	~4	30-180 пост. тока	140-2880	Кон-Д	800	50.0
Шурфло	9300	3,8	24 DC	155	4,6	230	2,0	www.shurflo.com
Насосы Sun	Серия SDS	3,8-4,5	12-30 ДЦ	95-184	6	115-230	1,3-5,0	www.sumpumps.com
	Серия SCS (двигатели от 1/2 до 2 л. с.)	3.9-4.0	30-180 пост. тока	320-2070	7,1 – 11,5	30-65	4,0-70
НАПС	SP-серии 400 и 1500	Кон-Д	2 45-90 пост. тока	150-1600	Кон-Д	43-656	0,64-30,1	www.napssystems.com
ПРИМЕЧАНИЯ: В списке указаны не все производители насосов, работающих на солнечной энергии.По возможности, из интернет-ресурсов, все указанные спецификации предоставлены производителями, а не дистрибьюторами. Рабочие диапазоны для большинства перечисленных насосов были основаны на испытаниях, проведенных при солнечном излучении 6 кВтч/м 91 624 2 91 625 /день. Технические характеристики насоса Лоренца составляли от 5,2 до 7,0 кВтч/м 91 624 2 91 625 /день. Фактическая скорость потока зависит от идеального количества солнечного света в месте установки. Указанная мощность основана на диапазонах производительности насоса, но из-за неэффективности преобразования солнечной энергии рекомендуется, чтобы солнечные модули имели коэффициент не менее 1.В 25 раз больше, чем требует насос. Производители имеют дистрибьюторов только в определенных регионах мира. Прежде чем принять решение о насосе на солнечной энергии, убедитесь, что ваш регион обслуживается, или доставка насоса туда экономически выгодна.

Солнечные батареи и фотоэлектрические элементы

Солнечная энергия поступает от фотогальванических (PV) элементов, которые преобразуют солнечную энергию в полезную электроэнергию постоянного тока. Модуль состоит из фотоэлементов, а массив состоит из нескольких модулей. Фотоэлементы в основном изготавливаются из кремния и бывают трех разных типов: монокристаллические, поликристаллические (мультикристаллические) и аморфные. На рис. 2 показаны три типа конфигураций PV.

Рисунок 2. Типы фотоэлектрических модулей. (Источник: Руководство по водяным насосным системам на солнечной энергии в штате Нью-Йорк. Энергетическое исследование штата Нью-Йорк и Управление развития.)

Эффективность фотоэлектрического модуля зависит от площади активных ячеек, подвергающихся воздействию солнечного света. Монокристаллические являются наиболее эффективными, преобразуя около 15 процентов солнечной энергии в электричество, но они также и самые дорогие из трех.Стандартные гарантии на фотоэлектрические модули составляют от 20 до 25 лет, а ожидаемый срок службы приближается к 30 годам. В таблице 3 сравниваются различия между тремя основными типами фотоэлектрических элементов.

Коэффициент, в 1,25 раза превышающий требуемую мощность насоса, часто используется для определения предварительного размера требуемого массива. Это объясняет потери энергии в модулях и контроллере. Если в систему добавляются батареи и регулятор, потребность в солнечной батарее будет выше. Солнечная батарея должна быть надежно закреплена на наклонной стойке, закрепленной на земле.Если модули закреплены, ориентация наклона на юг и должна быть равна широте места. Если они установлены на регулируемом креплении, наклон должен составлять минус 10–15 градусов широты летом и плюс 10–15 градусов зимой.

Таблица 3. Типы фотоэлементов и их эффективность.
Тип ячейки	Диапазон эффективности	Комментарии
Монокристаллический	от 14 до 16%	Самая высокая цена, зависящая от температуры
Поликристаллический	от 12 до 14%	Средняя цена, зависящая от температуры
Аморфный кремний	от 8 до 9%	Цена от средней до низкой, не зависит от температуры
Источник: Научно-исследовательский институт устойчивой энергетики, Мердок, Западная Австралия

Контроллер насоса

Контроллер насоса является узкоспециализированным изделием и может значительно различаться у разных производителей. Технический термин для контроллера насоса — «усилитель линейного тока». Назначение контроллера насоса — регулировать и согласовывать поток электроэнергии постоянного тока с потребностями насоса. Контроллер насоса содержит компоненты распознавания для поплавкового выключателя резервуара-накопителя и выключателя низкого уровня. Контроллер должен прослужить примерно 10 лет.

Дополнительные компоненты

В SPPS может быть несколько дополнительных компонентов, которые повысят производительность системы или добавят резервный запас энергии.

1. Резервуар: Если для системы строится новый животноводческий резервуар, рекомендуется спроектировать его с объемом, достаточным для трехдневной средней потребности. Это в первую очередь для компенсации ночей и пасмурных дней, особенно когда другие системы резервного питания не используются. Убедитесь, что внутренние скорости и давления соответствуют материалу трубы и желаемому расходу.

2. Установка на прицепе: Значительным преимуществом использования насосной системы на солнечной энергии для поения скота является ее мобильность. Солнечная батарея может быть смонтирована на прицепе и установлена ​​на месте с соответствующим наклоном для панелей. Из-за того, что дороги ранчо обычно бывают неровными, настоятельно рекомендуется снимать фотоэлектрическую батарею со стойки и закреплять ее между слоями высококачественной защитной прокладки, чтобы предотвратить ее повреждение во время транспортировки. Если купить качественный насос на солнечной энергии, его также можно вытащить из старой скважины и закрепить на новом месте вместе с фотоэлектрической батареей. Правильно спроектированная мобильная система может обеспечить значительную экономию средств, когда скот несколько раз в год перемещают в районы, расположенные поблизости от доступного колодца и резервуара для скота.

3. Батареи: Батареи глубокого разряда часто используются в качестве резервного источника питания. Они заряжаются в течение дня через фотоэлектрическую батарею и разряжаются ночью или в пасмурные дни. Наиболее распространенной является свинцово-кислотная батарея, которую можно непрерывно заряжать до бесконечности, как только она полностью заряжена. Контроллер насоса обычно устанавливается после аккумуляторов. Для добавления батарей требуется регулятор заряда между батареями и массивом солнечных батарей. Регулятор заряда должен контролировать напряжение батареи, чтобы предотвратить перезарядку, поскольку солнечная энергия постоянного тока колеблется в течение дня.Также рекомендуется установить блокировочные диоды перед регулятором заряда. Диод в системе должен препятствовать разрядке батарей фотоэлектрическими массивами в условиях низкой освещенности. При наличии достаточного запаса воды в батареях нет необходимости.

4. Ветряная турбина: Ветряная турбина может быть очень экономичной альтернативой солнечной энергии в районах со средней скоростью ветра более 10 миль в час. Обычно ветряные турбины требуют минимального обслуживания и лучше всего работают зимой и весной.

5. Генератор: Если нет достаточного запаса воды, некоторым системам может потребоваться резервный генератор для работы насоса в периоды слабого солнечного света. Если генератор используется с насосом постоянного тока, обычно требуется инвертор. Однако генераторы напрямую совместимы с некоторыми насосами, такими как насосы Grundfos SQ Flex. Grundfos рекомендует интерфейсный контроллер при использовании генератора для автоматического переключения на солнечную энергию, когда она доступна (см. Таблицу 2).

6. Солнечная система слежения: Солнечное слежение может быть добавлено к солнечной батарее для увеличения выхода энергии. Системы слежения часто продаются производителями фотоэлектрических модулей. Трекеры крепятся к монтажному кронштейну и контролируют угол наклона массива к солнцу. Ими можно управлять либо пассивно (солнечное тепловое воздействие), либо электронным образом за счет части преобразованной энергии фотоэлектрической батареи. Пассивные трекеры содержат жидкость (часто фреон), которая при нагревании от солнца перемещается из одного цилиндра в другой, в результате чего стойка больше наклоняется к солнцу.Сообщается, что устройства слежения увеличивают суточную выработку энергии до 40 процентов на определенных широтах. Они также могут добавить примерно 25 процентов дополнительных затрат на техническое обслуживание и увеличить первоначальные затраты на 50 процентов.

7. Защита от атмосферных воздействий: Защита от атмосферных воздействий и изоляция должны быть добавлены для чрезвычайно суровых условий, особенно в районах, где температура достигает минус 20 градусов C (минус 4 градуса F).

8. Выключатель низкого давления в скважине: В скважинах с низким дебитом, где дебит скважины превышает производительность насоса, необходимо установить выключатель отключения, чтобы насос не работал всухую.Некоторые насосы рекламируют, что они могут работать всухую без повреждения насоса, но позволять любому насосу постоянно работать всухую — плохая идея. В идеале насос должен выключаться, когда уровень воды достигает 2 футов от впускного отверстия насоса, чтобы уменьшить забор воздуха и турбулентность. Некоторые насосы поставляются с предустановленным защитным выключателем.

9. Песчаный кожух: Песчаный кожух может потребоваться вокруг зоны всасывания насоса. Песчаные кожухи рекомендуются для использования в колодцах с высоким содержанием наносов или в колодцах, которые не были правильно установлены.Они особенно рекомендуются в открытых скважинах, которые не экранированы через зону насыщения скважины. Производитель насоса обычно может предоставить совместимый песчаный кожух.

Пример расчета размера SPPS

Следующий пример основан на винтовом роторном насосе Grundfos 6 SQF-2 и системе среднего размера для животноводства. Общие затраты и значения множителей являются предварительными оценками, взятыми из Руководства по технико-экономическим обоснованиям «зеленых» возможностей. Указанная стоимость насоса и контроллера является консервативной ценой, основанной на рекомендованной розничной цене и цене, взятой у различных онлайн-дистрибьюторов насосов Grundfos:

При условии отсутствия систем резервных аккумуляторов и трехдневного запаса воды по требованию, SPPS рассчитан на содержание до 50 пар корова/детеныш при TDH 90 футов. Участок расположен на северо-востоке Колорадо с пиковым солнечным светом 4,75 часа в день.

Рассчитать оценку спроса: 50 пар корова/детеныш x 20 галлонов в день/пара = 1000 галлонов в день

Расчет предварительной оценки требуемого расхода:

Согласно Таблице 2 кривая насоса Grundfos 6 SQF-2 хорошо соответствует параметрам подачи и напора. При 90 футах TDH и 3,5 галлонов в минуту насосу требуется мощность 160 Вт, подаваемая непосредственно на насос.Эффективные потери энергии в фотоэлектрических модулях и другой электронике требуют массива, способного производить примерно 200 Вт или в 1,25 раза больше, чем требуется насосу. Стоимость выходной энергии фотоэлектрического модуля составляет 4 доллара США за Вт, что примерно соответствует средней стоимости, о которой сообщается. Кривая насоса для Grundfos 6 SQF-2 показана в таблице 4. Общая сметная стоимость этой системы составляет приблизительно 10 000 долларов США. Другие предположения и детали также показаны в таблице 4.

Таблица 4. Ориентировочная стоимость 1000 галлонов в день SPPS.
Товар	Сумма	Стоимость/сумма* (долл. США)	Стоимость (долл. США)
ТДХ (футы)	90	—	—
Скорость откачки (гал/мин)	3,5	—	—
Потребление постоянного тока насоса (Вт)	160	—	—
Часы пик солнечного света	5.5	—	—
Требуемый массив солнечных батарей (Вт)	200	4 доллара	800 долларов
Стационарное крепление в стойке (на модуль)	1	75 $	75 $
Насос со спиральным ротором Grundfos 6 SQF-2	1	1500 долларов США	1500 долларов США
Контроллер насоса Grundfos CU 200	1	300 долларов США	300 долларов США
Выключатели насоса и прочее	1	500 долларов	500 долларов
Проводка (футы)	100	1,50 долл. США	150 долларов
Трубопровод (фут)	120	1,25 $	150 долларов
Установка СЗЭС (без колодца или резервуара-накопителя)	1	1000 долларов	1000 долларов
Скважина (фут)	75	25 долларов	1875 долларов
Резервуар для хранения на 3 дня (галлоны)	3000	1 доллар.50	4500 долларов США
Общая стоимость			10 850 долларов США
*расходы проверены на сентябрь 2007 г.

Для получения дополнительной информации

Синтон К.В., Батлер Р., Виннетт Р. Руководство по водяным насосным системам на солнечной энергии в штате Нью-Йорк. Управление энергетических исследований и разработок штата Нью-Йорк (NYSERDA). [On-line], доступно по адресу: (www.nyserda.org/publications/solarpumpingguide.pdf), получено в марте 2007 г.

Практические действия. технический краткий релиз. Солнечная (фотоэлектрическая) перекачка воды.

Intermediate Technology Development Group Ltd. Патрон HRH. [В сети] доступно по адресу: (www.practicalaction.org), получено в марте 2007 г.

Научно-исследовательский институт устойчивой энергетики (подъем). Модуль откачки солнечной воды 2. [В сети], доступно по адресу: (www.rise.org.au/info/Education/SPS/swp002.html), получено в марте 2007 г.

Насосы Grundfos. Технические характеристики насосов серии SQFlex [On-line] доступны на (www.grundfos.com), получено в марте 2007 г.

Меа К. и др. Солнечная фотоэлектрическая перекачка воды для удаленных мест. Обзор возобновляемых и устойчивых источников энергии 2006:1-16.

^* Р. Ван Пелт, инженер-консультант частной практики; К. Вайнер, специалист по экологически чистой энергии, Колорадский государственный университет; и Р. Васком, директор Колорадского водного института. 1/08. Пересмотрено 8/12.

Государственный университет Колорадо, Министерство сельского хозяйства США и сотрудничающие округа Колорадо.Программы расширения CSU доступны для всех без дискриминации. Не предполагается ни одобрения упомянутых продуктов, ни критики не упомянутых продуктов.

Перейти к началу этой страницы.

ГЛАВА 6. КАПЕЛЬНОЕ ОРОШЕНИЕ

ГЛАВА 6. КАПЕЛЬНОЕ ОРОШЕНИЕ

---

---

6.1 Когда использовать капельное орошение
6.2 Схема капельной системы
6.3 Эксплуатация капельных систем

---

---

6.1.1 Подходящие культуры
6.1.2 Подходящие склоны
6.1.3 Подходящие почвы
6.1.4 Подходящее орошение вода

---

Капельное орошение иногда называют капельным орошением. поливать почву очень низкими расходами (2-20 литров/час) из системы небольших пластмассовые трубы диаметром , оснащенные выпускными отверстиями, называемыми эмиттерами или капельницами. Поливайте близко к растениям, чтобы только часть почвы, в которой рост корней увлажняется (рис. 60), в отличие от поверхностного и дождевательного орошения, которые предполагает увлажнение всего почвенного профиля.С водой для капельного орошения, применение чаще (обычно каждые 1-3 дня), чем при других методах, и это обеспечивает очень благоприятный высокий уровень влажности в почве, при которой растения могут процветать.

Рисунок 60 При капельном орошении увлажняется только часть почвы, в которой растут корни

6.1.1 Подходящие культуры

Капельное орошение лучше всего подходит для пропашных культур (овощей, мягких фруктов), деревьев и винограда, где для каждого растения можно установить один или несколько эмиттеров.Обычно рассматриваются только ценные культуры из-за высоких капитальных затрат на установку капельной системы.

6.1.2 Подходящие уклоны

Капельное орошение адаптируется к любому обрабатываемому склону. Обычно культура высаживается по контурным линиям, а водопроводные трубы (отводы) также прокладываются по контуру. Это делается для того, чтобы свести к минимуму изменения расхода эмиттера в результате изменения высоты земли.

6.1.3 Подходящие почвы

Капельное орошение подходит для большинства почв.На глинистых почвах воду следует вносить медленно, чтобы избежать образования луж и стока поверхностных вод. На песчаных почвах потребуется более высокая скорость выброса эмиттера, чтобы обеспечить адекватное боковое увлажнение почвы.

6.1.4 Подходящая вода для орошения

Одной из основных проблем капельного орошения является засорение эмиттеров. Все эмиттеры имеют очень маленькие водные пути диаметром от 0,2 до 2,0 мм, которые могут засориться, если вода не чистая. Поэтому крайне важно, чтобы поливная вода не содержала отложений.Если это не так, то потребуется фильтрация поливной воды.

Засорение также может произойти, если вода содержит водоросли, отложения удобрений и растворенные химические вещества, такие как кальций и железо, которые выпадают в осадок. Фильтрация может удалить некоторые материалы, но проблема может быть сложной для решения и требует участия опытного инженера или консультации с продавцом оборудования.

Капельное орошение особенно подходит для воды плохого качества (соленая вода). Капание воды на отдельные растения также означает, что этот метод может быть очень эффективным в использовании воды.По этой причине он наиболее удобен при дефиците воды.

Типичная система капельного орошения показана на рис. 61 и состоит из следующих компонентов:

Насосный агрегат
Головка управления
Магистральные и вспомогательные линии
Отводы
Эмиттеры или капельницы.

Рисунок 61 Пример схемы системы капельного орошения

Насосный агрегат забирает воду из источника и обеспечивает нужное давление для подачи в систему трубопроводов.

Головка управления состоит из клапанов для управления нагнетанием и давлением во всей системе. Он также может иметь фильтры для очистки воды. Обычные типы фильтров включают сетчатые фильтры и градуированные песчаные фильтры, которые удаляют мелкие частицы, взвешенные в воде. Некоторые блоки управления содержат бак для удобрений или питательных веществ. Они медленно добавляют отмеренную дозу удобрения в воду во время полива. Это одно из основных преимуществ капельного орошения перед другими методами.

Магистральные, подмагистрали и отводы подача воды из распределительной головки на поля. Обычно они изготавливаются из ПВХ или полиэтиленового шланга и должны быть закопаны под землю, поскольку они легко разрушаются под воздействием прямого солнечного излучения. Боковые трубы обычно имеют диаметр 13-32 мм.

Эмиттеры или капельницы представляют собой устройства, используемые для контроля сброса воды сбоку к растениям. Обычно они располагаются на расстоянии более 1 метра друг от друга, при этом один или несколько излучателей используются для одного растения, например дерева.Для пропашных культур можно использовать более близко расположенные эмиттеры для увлажнения полосы почвы. В последние годы было произведено много различных конструкций излучателей. Основой конструкции является создание эмиттера, который будет обеспечивать заданный постоянный расход, который не будет сильно меняться при изменении давления и не будет легко блокироваться. Различные типы излучателей показаны на рисунках 61 и 62. На рисунке 63 показан пример сублатеральных петель.

Рисунок 62 Типы излучателей

Рисунок 63. Сублатеральные петли

---

6.3.1 Схемы смачивания

---

Капельная система обычно является постоянной. При нахождении на месте более один сезон система считается постоянной. Таким образом, это может быть легко автоматизировано. Это очень полезно, когда рабочая сила недостаточна или дорога в найме. Тем не менее, автоматизация требует специальных навыков, и поэтому этот подход не подходит, если такие навыки недоступны.

Можно поливать часто (при необходимости каждый день) с помощью капельного орошения, что создает очень благоприятные условия для роста сельскохозяйственных культур.Однако, если растения привыкли к ежедневному поливу, у них могут развиться только неглубокие корни, и если система выйдет из строя, урожай может очень быстро начать страдать.

6.3.1 Схемы смачивания

В отличие от поверхностного и дождевального орошения, капельное орошение увлажняет только часть корневой зоны почвы. Это может быть всего 30% от объема почвы, увлажненной другими способами. Характер увлажнения, возникающий в результате попадания капель воды на почву, зависит от стока и типа почвы. На рис. 64 показано влияние изменений расхода на два разных типа почвы, а именно песок и глину.

Рисунок 64 Схема увлажнения песчаных и глинистых почв с высоким и низким расходом (SAND)

Рисунок 64 Схема увлажнения песчаных и глинистых почв с высоким и низким расходом воды (ГЛИНА)

Хотя увлажняется только часть корневой зоны, тем не менее важно полностью удовлетворить потребности культуры в воде. Иногда считается, что капельное орошение экономит воду за счет уменьшения количества, используемого культурой.Это неправда. Использование воды растением не изменяется по способу подачи воды. Культурам просто требуется правильное количество для хорошего роста.

Экономия воды, которую можно получить с помощью капельного орошения, заключается в уменьшении глубинной фильтрации, поверхностного стока и испарения с почвы. Следует помнить, что эта экономия зависит как от пользователя оборудования, так и от самого оборудования.

Капельное орошение не заменяет другие проверенные методы орошения.Это просто еще один способ подачи воды. Он лучше всего подходит для районов с низким качеством воды, крутыми склонами или холмистой местностью и низким качеством, где вода или рабочая сила дороги, или где ценные культуры требуют частого полива.

---

Электрические резервные водоотливные насосы для домов — Публикации



Во многих домах есть подвалы с дренажной системой вокруг фундамента, которая перехватывает грунтовые воды.В некоторых городах и поселках канализационная система дома соединена с городской канализацией, но чаще дренажная система направляет воду в отстойник в подвале.

Внутри отстойника находится насос с электроприводом, который перемещает воду на улицу и сбрасывает ее из дома (рис. 1).

Рис. 1. Типичная домашняя дренажная насосная система.

Дренажный насос — это первая линия защиты, не позволяющая воде проникать в подвал, но в некоторых случаях он перестает качать.Наиболее распространенной является потеря электроэнергии, обеспечиваемой коммунальными службами. Это часто происходит во время гроз и наводнений, когда дренажный насос необходим больше всего.

Иногда насос перестает работать из-за перегорания двигателя, неисправности поплавкового выключателя или по другой причине. В качестве меры предосторожности многие домовладельцы имеют запасной дренажный насос, готовый к установке, но в тех случаях, когда никого нет дома (в отпуске, в путешествии и т. д.), хорошей идеей будет наличие резервного дренажного насоса. Резервный насос также поможет, если вода, поступающая в отстойник, превышает производительность основного насоса.

Типовой резервный электрический водоотливной насос

Типичная резервная насосная система имеет 12-вольтовый двигатель постоянного тока (DC), работающий от аккумулятора, подключенного к специально разработанному зарядному устройству. Обычное зарядное устройство для этого типа установки не подходит, за исключением экстренных случаев.

Резервный насос имеет собственный обратный клапан, установленный на выпускной трубе (Рисунок 2). Напор резервного насоса соединяется с напорным патрубком основного водоотливного насоса. На рис. 3 основной и резервный зумпфовые насосы соединены так, что впускное отверстие обоих насосов находится на одном уровне и опирается на дно зумпфа.Однако во многих установках резервный насос монтируется над основным водоотливным насосом.

Рис. 2. Резервный водоотливной насос с присоединенным нагнетательным трубопроводом. Обратный клапан расположен чуть выше колена.

Рис. 3. Трубные соединения резервного насоса и основного водоотливного насоса.

На рис. 4 показаны два насоса, установленных на дне отстойника. Резервный насос слева, основной насос справа. Поплавковый выключатель, управляющий главным насосом, находится в нижней части поддона.

Рис. 4. Основной и резервный насосы на дне отстойника.

Серый поплавок над резервным насосом установлен на уровне, при котором он будет включаться только тогда, когда уровень воды выше уровня включения основного насоса (Рисунок 5). Поплавок резервного насоса должен быть настроен таким образом, чтобы он включал насос, когда уровень воды немного ниже входного отверстия поддона.

Рис. 5. Зависимость уровня воды при включении поплавка между основным и резервным насосами.

Поплавковый выключатель на резервном насосе подключен к аккумулятору (Рисунок 6). Когда аккумулятор не используется, специально разработанное зарядное устройство поддерживает напряжение аккумулятора выше 12 вольт. Аккумулятор и зарядное устройство показаны на рис. 7.

Рис. 6. Электрические соединения только для резервного водоотливного насоса.

Рис. 7. Зарядное устройство и аккумулятор с основным и резервным насосами.

Для защиты от воды зарядное устройство располагается на высоте 3–4 фута над полом подвала и рядом с отстойником.Аккумулятор часто находится в пластиковом аккумуляторном ящике на полу. Зарядное устройство и аккумулятор должны быть легко доступны для обслуживания и находиться в сухом месте (без капель воды).

Выбор батареи

Когда основной насос перестает работать из-за отключения электроэнергии или неисправности, должен работать резервный насос для защиты подвала. Поскольку аварийные ситуации случаются очень редко, важно убедиться, что аккумулятор полностью заряжен и находится в хорошем состоянии.

Типы 12-вольтовых свинцово-кислотных аккумуляторов

Доступны два типа свинцово-кислотных аккумуляторов.Большинство людей знакомы со стандартным свинцово-кислотным аккумулятором, используемым в автомобиле. Эти батареи предназначены для обеспечения большого количества тока в течение короткого периода времени.

Мощность и емкость этих аккумуляторов указаны в амперах холодного пуска (CCA). Количество CCA часто напечатано на верхней части корпуса батареи. Аккумуляторы этого типа нельзя использовать с резервным водоотливным насосом, кроме как в экстренных случаях.

Для резервных дренажных насосов рекомендуется свинцово-кислотная батарея глубокого цикла (иногда называемая морской батареей).Этот тип батареи оценивается в ампер-часах (AH). Стандартный рейтинг AH указывает количество ампер, подаваемое сверх 20 часов. Например, если батарея имеет номинал 80 Ач, она обеспечит 4 ампера в час (80/20) в течение 20 часов. Рейтинг AH обычно напечатан на верхней части батареи.

Комбинированные 12-вольтовые свинцово-кислотные аккумуляторы имеют рейтинг CCA и AH. Однако для резервных погружных насосов этот тип не так предпочтителен, как аккумулятор глубокого цикла. Некоторые версии свинцово-кислотных аккумуляторов, которые вы можете найти в магазинах, представляют собой влажные элементы, гелевые элементы и абсорбированный стеклянный мат (AGM).

Gel Cell и AGM предпочтительны для резервных насосов, потому что пластины не сульфатируются легко, клеммы не подвергаются коррозии, а вероятность взрыва газообразного водорода мала. Это важные соображения, поскольку батарея будет располагаться в подвале, влажность которого часто выше, чем на улице. Однако это специальные батареи, которые часто стоят намного дороже, чем Wet Cell; Кроме того, для них может потребоваться специальное зарядное устройство.

Резервные погружные насосы часто продаются в сборе и содержат большинство необходимых деталей, включая зарядное устройство.Аккумулятор и некоторые элементы сантехники продаются отдельно. При покупке аккумулятора ознакомьтесь с руководством по эксплуатации резервного насоса, чтобы узнать, рекомендует ли производитель максимальный номинал аккумулятора в Ач для насоса.

Производительность батареи

Часто задают вопрос: «Как долго резервный насос будет обеспечивать защиту?» Чтобы ответить на этот вопрос, мы создали тестовую установку, имитирующую обычную установку водоотливного насоса в доме. Вертикальный подъем от насоса до нагнетания составлял около 10 футов через нагнетательную трубу диаметром 2 дюйма.На рис. 8 показаны два насоса, когда вода течет в отстойник. Рис. 8. Стенд для испытаний резервных насосов, показывающий, как вода течет в отстойник, в котором находятся два насоса. Зарядное устройство находится внизу слева, а справа находится ультразвуковой расходомер, используемый для измерения скорости потока.

Рис. 8. Стенд для испытаний резервного насоса , показывающий, как вода течет в отстойник, в котором находятся два насоса. Зарядное устройство находится внизу слева, а справа находится ультразвуковой расходомер, используемый для измерения скорости потока.

Рис. 9. Продолжительность непрерывной откачки резервным водоотливным насосом в зависимости от номинальной Ач батареи. Точка 120 AH оценивается.

Были протестированы три условия:

1. Для непрерывной работы: Сколько часов защиты обеспечит батарея с определенным номиналом AH, если насос будет работать непрерывно?

Это наихудший сценарий, означающий, что в систему плиток попадает много воды.

Чтобы ответить на этот вопрос, мы протестировали три 12-вольтовых герметичных свинцово-кислотных аккумулятора емкостью 40, 75 и 84 ампер-часа.Для каждого испытания аккумуляторы полностью заряжались, питание основного насоса отключалось, а зарядное устройство отключалось. Поток воды регулировали так, чтобы он соответствовал расходу насоса. Производительность резервного насоса составляла около 14 галлонов в минуту при полностью заряженной батарее.

Даем насосу поработать непрерывно, пока он не перестанет качать воду. В начале каждого теста напряжение батареи составляло около 12,7 В постоянного тока (напряжение в цепи постоянного тока), а потребляемый ток во время работы насоса составлял около 10 ампер.Напряжение и ток в ходе испытаний уменьшались.

Как показано на рис. 9, батарея емкостью 40 Ач обеспечивает менее четырех часов непрерывной откачки до того, как вода попадет в подвал, в то время как батарея емкостью 120 Ач обеспечивает около 11 часов защиты. Реакция батареи 120 Ач (красный маркер) оценивалась с использованием линейной зависимости трех других точек. Таким образом, ответом на первый вопрос будет покупка батареи с самым высоким номиналом AH, рекомендованным производителем, или которая обеспечивает защиту в течение того количества часов, которое обычно требуется для восстановления питания в вашем регионе.

2. Для повторно-кратковременной работы: Сколько часов защиты обеспечит аккумулятор с определенным номиналом AH, если насос будет работать каждые четыре минуты?

Это обычный сценарий для многих домовладельцев во время сильного дождя или наводнения.

Чтобы ответить на этот вопрос, мы протестировали только аккумулятор емкостью 75 Ач. Между уровнями включения/выключения поплавка объем в поддоне составлял около 6 галлонов. Поток в отстойник был отрегулирован примерно до 1,5 галлона в минуту (галлонов в минуту), поэтому насос работал каждые четыре минуты в течение примерно 30 секунд.

В начале испытаний напряжение аккумулятора составляло около 12,7 вольт (под нагрузкой), а скорость подачи насоса составляла около 14 галлонов в минуту. Мы обнаружили, что батарея успевала восстановить некоторое напряжение между циклами накачки.

После 60 часов работы напряжение аккумуляторной батареи упало примерно до 10 вольт, а расход насоса составил около 9 галлонов в минуту. Хотя насос работал, поток остановился в течение 30 минут, потому что он не мог преодолеть 10 футов вертикального подъема. Таким образом, батарея емкостью 75 Ач обеспечивала не менее 60 часов защиты от воды в подвале, начиная с полностью заряженной батареи.

Основываясь на этом тесте накачки, мы предположили пропорциональную реакцию, основанную на номинальной мощности батареи (Ач). Таким образом, батарея на 40 Ач обеспечит около 32 часов, батарея на 84 Ач — около 68 часов, а батарея на 120 Ач — около 96 часов защиты от воды в подвале (Рисунок 10).

Во время многих сильных дождей или наводнений дренажный насос может работать непрерывно в течение нескольких часов, но затем продолжительность между циклами откачки будет увеличиваться по мере уменьшения потока в отстойник.

3.Неисправность основного насоса: как долго будет работать резервный насос?

В ситуации, когда основной дренажный насос выходит из строя, но электроэнергия все еще доступна, резервный насос будет работать в течение многих дней, поскольку зарядное устройство будет поддерживать оптимальное напряжение батареи между циклами откачки.

Рисунок 10. Часы работы резервного водоотливного насоса, работающего каждые четыре минуты, исходя из номинальной емкости аккумулятора в Ач. Красные маркеры оцениваются исходя из линейного отклика.

Техническое обслуживание батареи

Аккумулятор, являющийся источником питания для резервного насоса, требует периодического технического обслуживания, чтобы убедиться, что он полностью заряжен и работает. Напряжение батареи следует проверять каждые шесть месяцев. Для проверки аккумулятора потребуется вольтметр или вольтомметр (ВОМ). Они недороги и могут быть приобретены в магазинах товаров для дома или в хозяйственных магазинах.

Первый тест заключается в измерении статического напряжения полностью заряженной батареи. Отключите зарядное устройство, подождите пару минут, а затем измерьте напряжение между положительной и отрицательной клеммами аккумулятора.Допустимый диапазон от 12,3 до более чем 13 вольт. Если напряжение меньше 12 вольт, возможно, аккумулятор стареет и теряет способность удерживать заряд.

Второй тест — измерение напряжения аккумулятора под нагрузкой. Опять же, аккумулятор должен быть полностью заряжен. Измерение должно производиться при работающем насосе. Если вода течет в поддон, а первичный насос работает периодически, то отключите его и зарядное устройство и дайте воде подняться в поддон, пока не включится резервный насос.Во время работы резервного насоса измерьте напряжение на клеммах аккумуляторной батареи. Напряжение должно быть выше 12,1 вольта. Если оно меньше 11,6 вольт, подумайте о замене аккумулятора.

Если вы хотите выполнить второй тест, но вода не поступает в поддон, снова отключите зарядное устройство и основной насос. Добавляйте воду в поддон, пока не заработает резервный насос, затем измерьте напряжение.

Длительное отключение электричества

При продолжительных отключениях электроэнергии, если в доме кто-то есть, можно использовать генератор мощностью 1500 Вт для питания основного насоса и зарядного устройства.Если у вас нет генератора, а аккумулятор разряжен, в экстренной ситуации можно использовать стандартный 12-вольтовый автомобильный аккумулятор. Большинство самоходных газонокосилок, автомобилей, пикапов и тракторов имеют 12-вольтовые аккумуляторы, но аккумулятор с высоким рейтингом CCA обеспечит наибольшую защиту.

Краткие советы по выбору батареи

1. Используйте свинцово-кислотную батарею глубокого разряда с резервным водоотливным насосом.
2. Номинал в ампер-часах (AH) определяет количество часов защиты.
3. Приобретите аккумулятор с номиналом Ач, близким к максимальному, рекомендованному производителем резервного водоотливного насоса.Как правило, это будет около 120 Ач.
4. Если основной аккумулятор разрядится в аварийной ситуации, можно использовать стандартный автомобильный аккумулятор для питания резервного водоотливного насоса.
5. Проверяйте каждые шесть месяцев, чтобы батарея сохраняла достаточный заряд и не подвергалась коррозии.

Благодарности:

Эта публикация частично финансировалась Управлением по возобновляемым источникам энергии и энергоэффективности Министерства торговли Северной Дакоты.

No related posts.
