Монтажные провода и кабели их назначение и описание



Вступление

Все выпускаемые провода и кабели объединяет одна общая характеристика по назначению, они электрические. То есть, проводов и кабели всех типов, видов и марок, предназначены для переноса электрической энергии на расстояния.

В зависимости от мощности переносимой энергии (напряжения и тока), предусмотренных расстояний и особенностей окружающей среды, электрические провода и кабели подразделяются на более конкретные типы.

Среди кабельной продукции общего назначения, можно выделить два вида проводов и кабелей, с некоторыми из них мы сталкиваемся каждый день. Это

• Силовые электрические кабели и провода.
• Монтажные провода и кабели.

Силовая кабельная продукция предназначена для передачи электрической энергии и её распределения в электрических сетях и цепях напряжением от 0,22кВ до 110кВ. С самым простым видом силовых проводов, мы сталкиваемся каждый день, включая бытовой прибор в розетку.

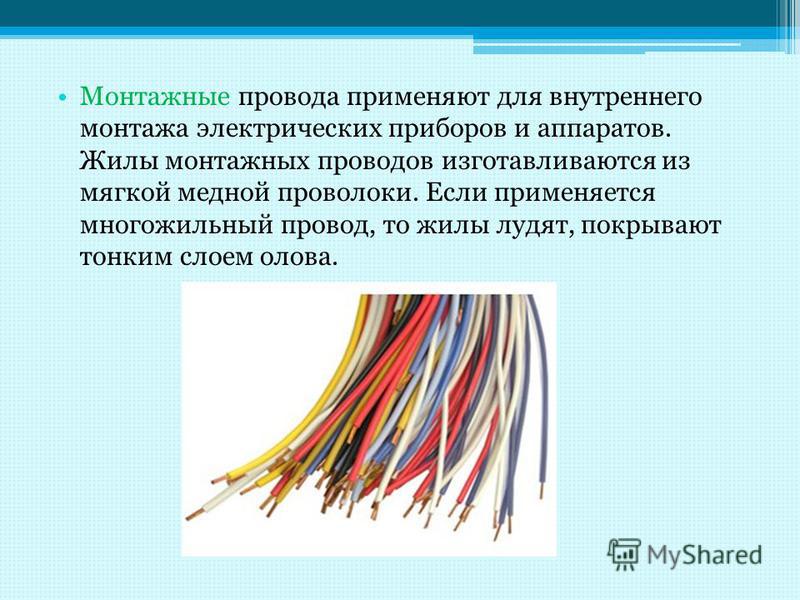

Монтажные провода и кабели, объединяют специальную группу кабельной продукции, предназначенной для передачи электрической энергии в пределах одной электрической установки, электрического прибора или аппарата.

Отличает монтажные провода и кабели их назначение (невысокие токовые нагрузки), как следствие небольшие сечения жил и неподвижный, четко зафиксированный,  способ монтажа.

Нужно отметить, что есть отдельные марки монтажных проводов, в назначении которых, наряду с неподвижным, предусмотрен и подвижный способ приборного, межприборного соединений.

Монтажные провода и кабели описание

Назначение монтажных проводов и кабелей определяет особенности их конструкции. Сечение жилы монтажных проводов не превышает 6 мм². Если быть точнее сечение жил монтажных проводов колеблется от 0,05 до 6кв.мм. В проводах количество жил, до трех, в кабелях количество жил больше.

По конструкции жил, выпускаются монтажные провода многожильные и одножильные. Материал для изготовления жил, электротехническая медь, в некоторых марках медь посеребрена. Для удобства монтажа, большинство марок монтажных проводов выпускают с лужеными жилами.

Многожильные монтажные провода имеют жилы состоящие из скрученных медных, чаще луженых, проволок.

Особое внимание в конструкции монтажных проводов уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех.

Маркировка монтажных проводов и кабелей

Главная отличительная особенность маркировки монтажных проводов и кабелей это заглавная буква М в начале маркировки.

• Следующие буквы в маркировке обозначают основные характеристики и назначение проводов (кабелей).
• Изоляции: В – ПВХ, П – полиэтилен; С – стекловолокно или спекаемая пленка; Ц – плёнка; Ш –полиамидный шелк;
• Буква Г означает, что провод гибкий многопроволочный;
• Буква Д означает двойную оплетку;
• Л – лакировка провода;
• Последняя буква Э, означает, что провод экранированный.
• Буква Э после М означает что провод эмалированный.

©Elesant.ru

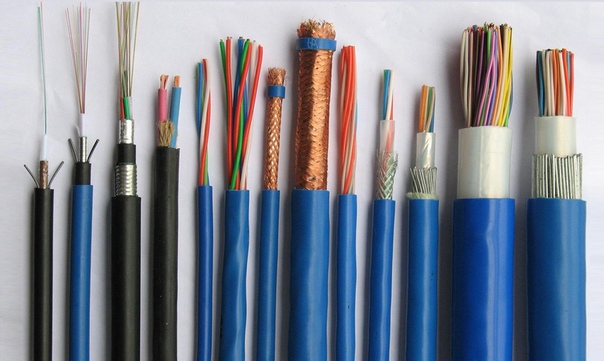

Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

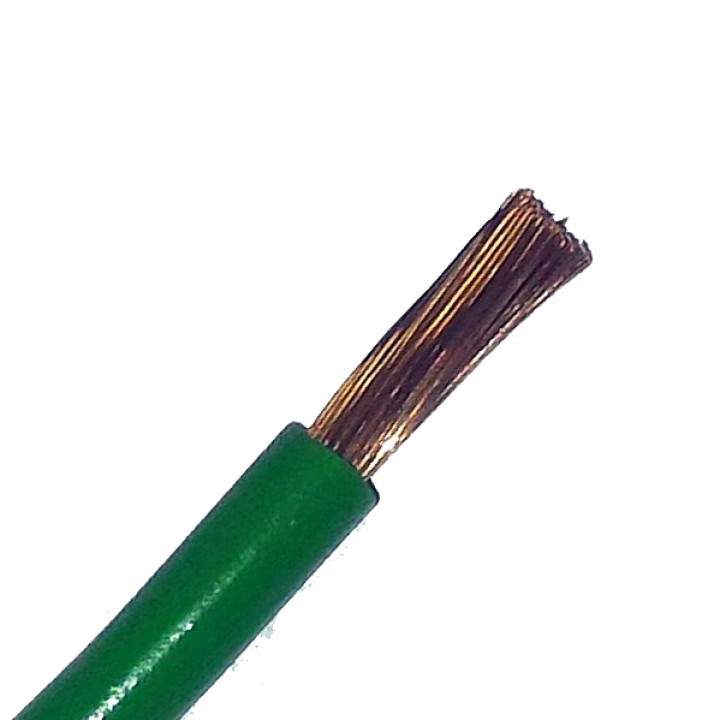

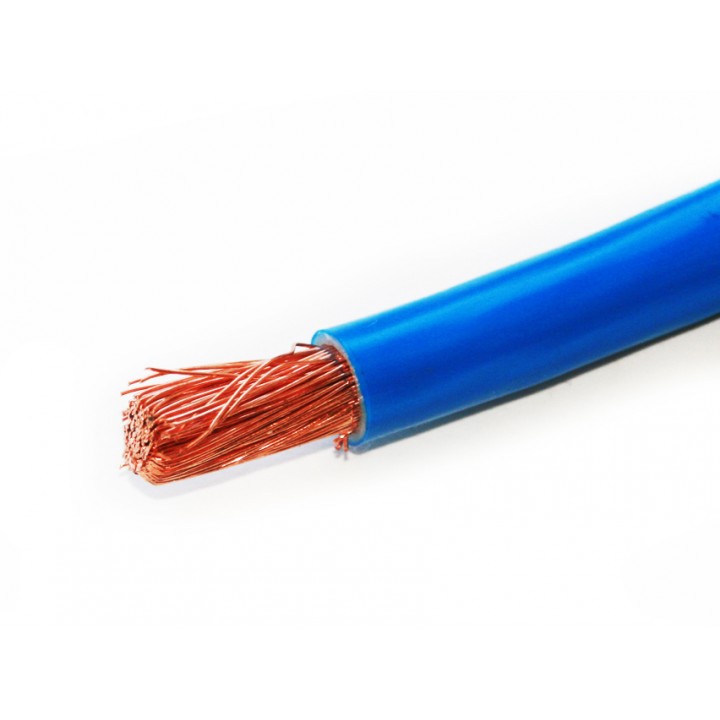

Многопроволочная жила.

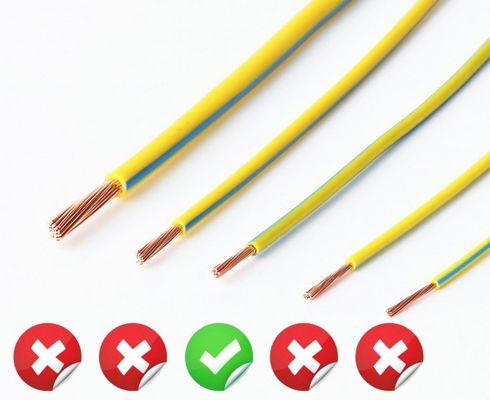

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.



+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.



— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.



+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.



— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

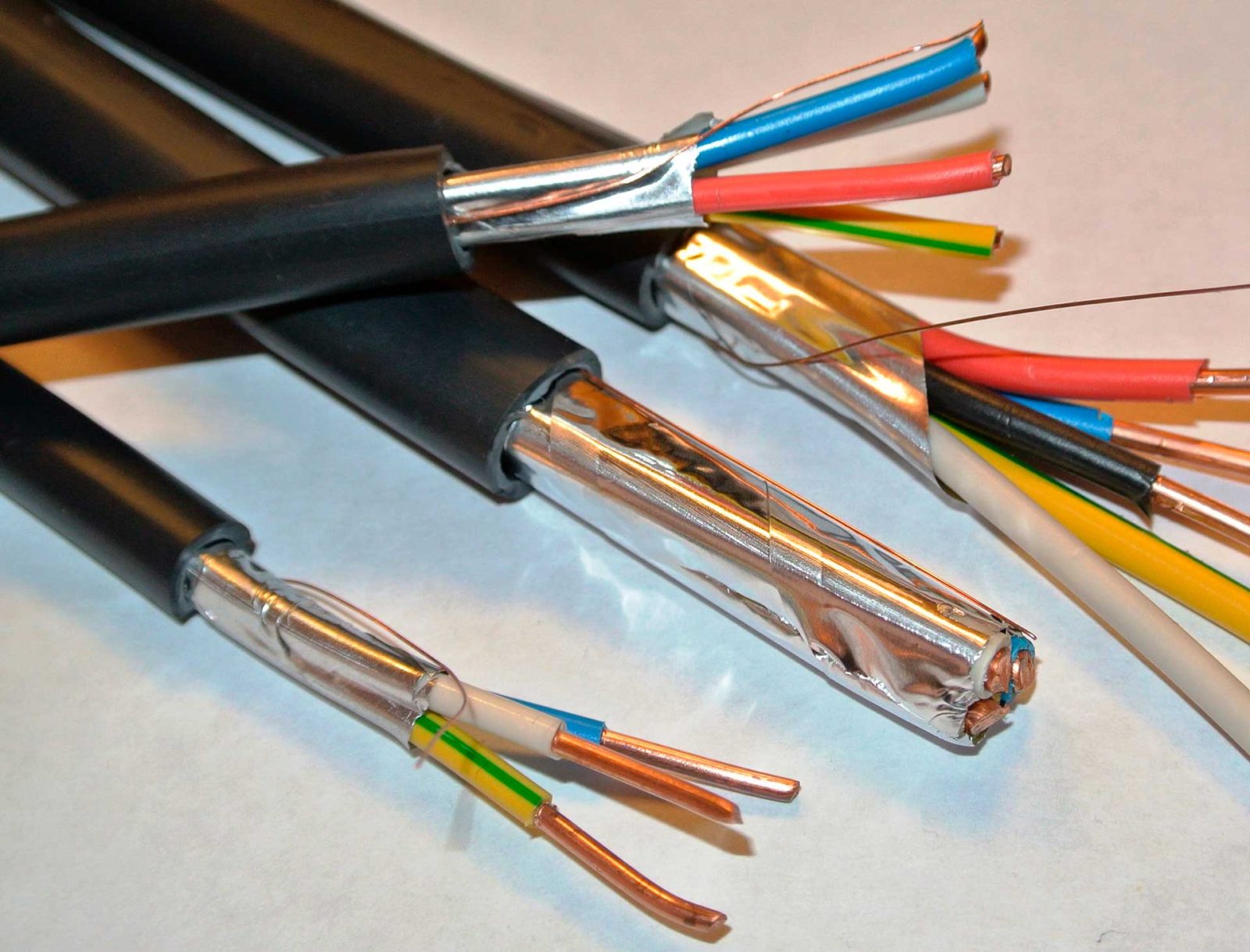

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.



Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.



Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.



Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

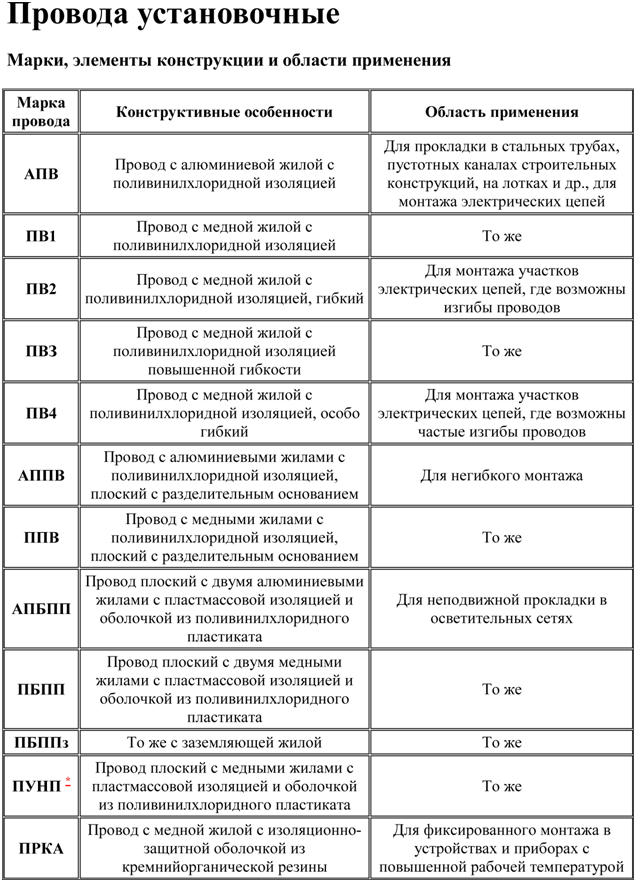

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

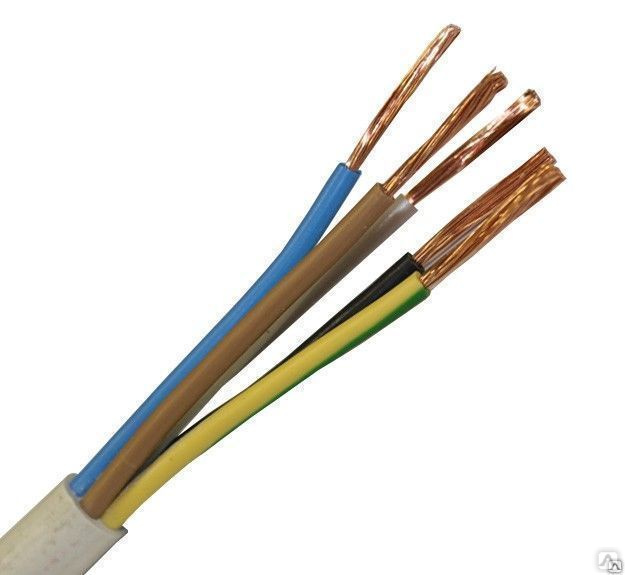

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

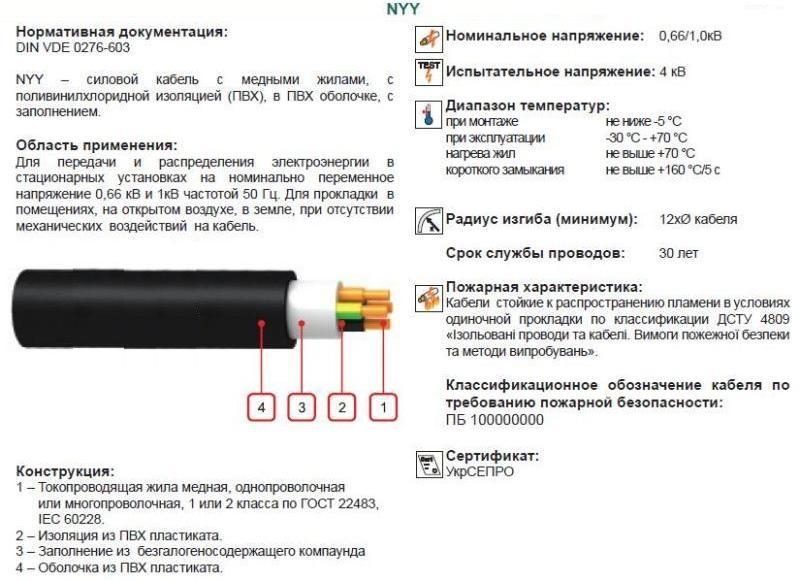

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

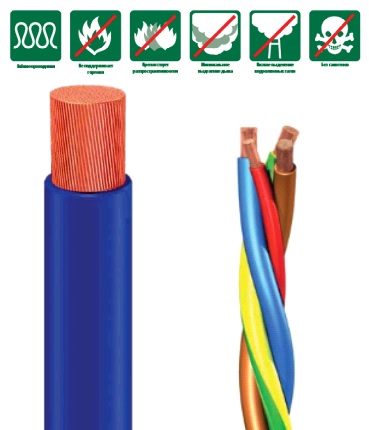

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

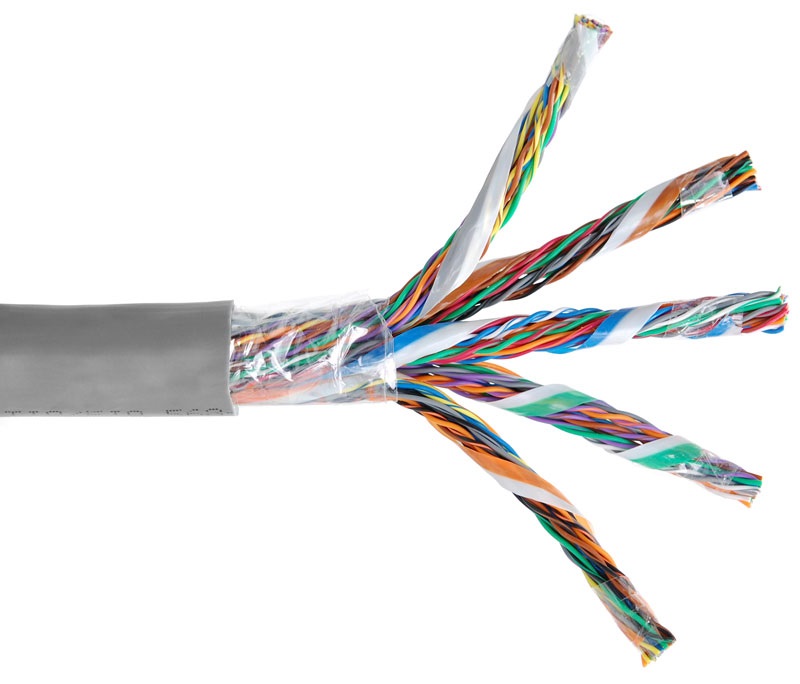

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

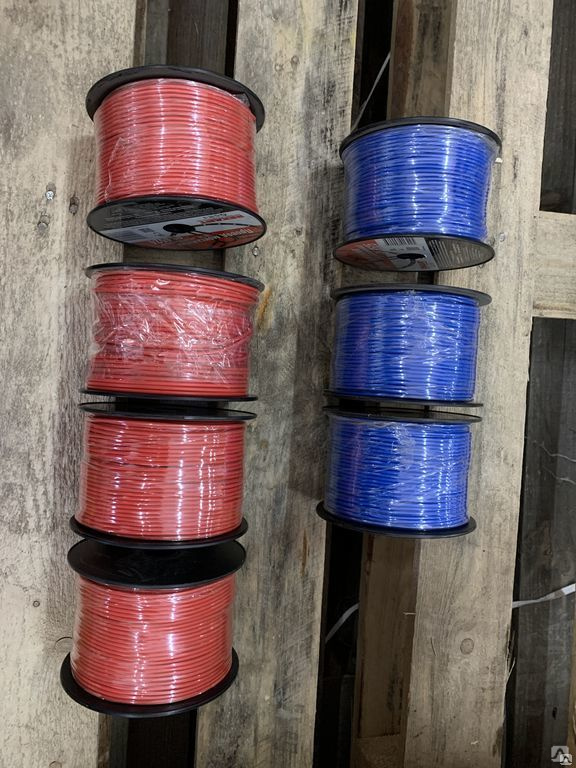

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

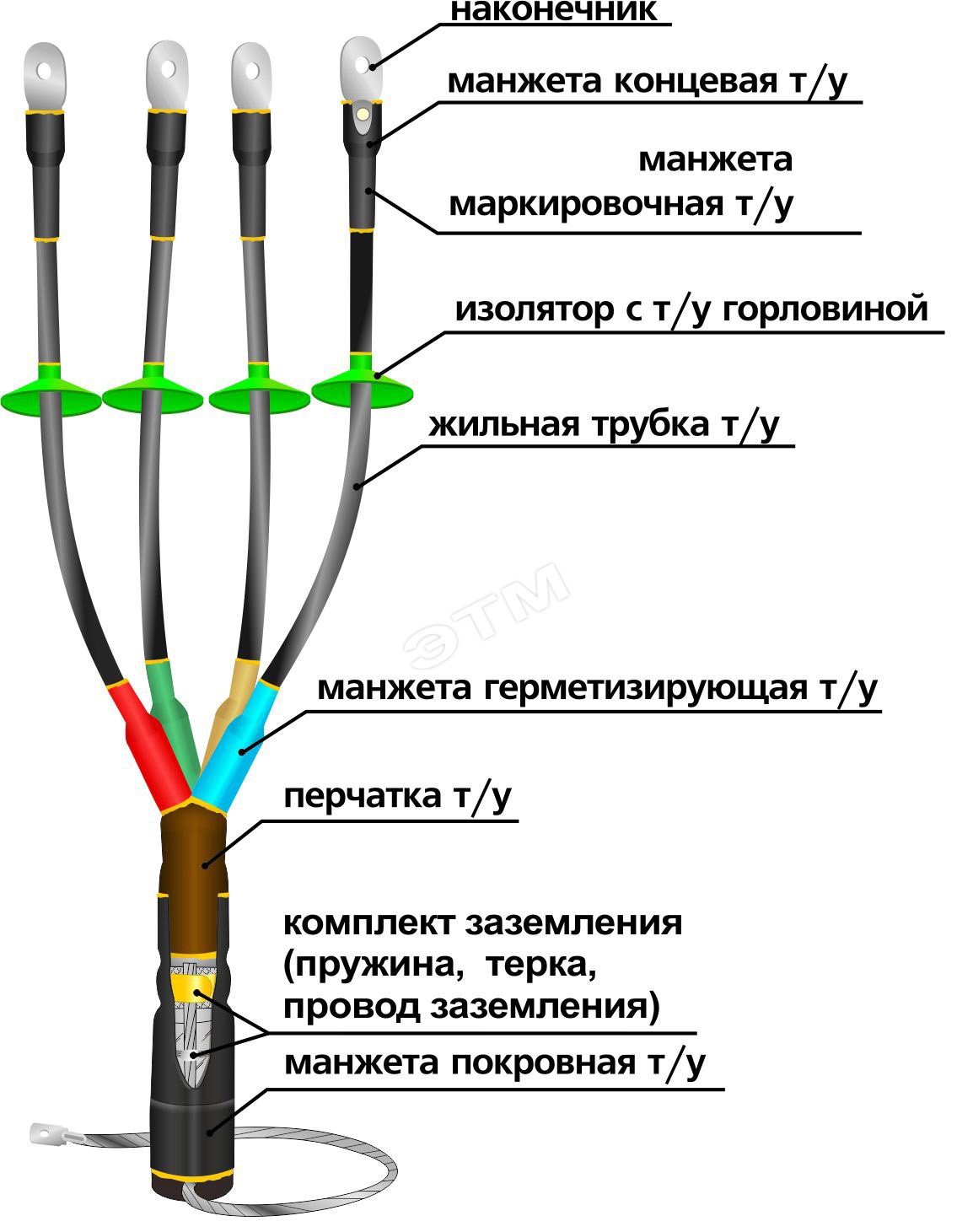

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Провод монтажный многожильный гибкий изолированный

Для правильной разводки электричества в доме и понимания электродинамики необходимы минимальные знания в этой области. Начать стоит с того, что такое провод медный гибкий изолированный многожильный. О конструкции, видах, правильном использовании и технических характеристиках проводника рассказано далее.

Что такое монтажный многожильный провод

Монтажным многожильным проводом называется электротехническое изделие, которое служит, чтобы соединять источник электрического тока с потребителем, имеет гибкую надежную защиту от внешнего воздействия. Кабель медный многожильный, который содержит несколько скрученных изолированных жил, с легкой неметаллической оболочкой. Он используется, чтобы делать стационарную метражную прокладку.

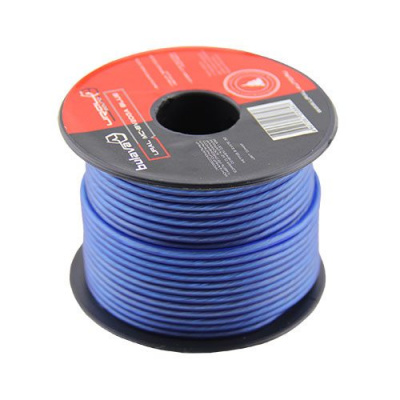

Как выглядит многожильный монтажный проводник

К сведению! Может обладать разным количеством жил, но не более трех при сечении 0,05-6 мм. Работает под постоянным и переменным напряжением, если имеет пленочную или стекловолоконную изоляцию.



Объяснение назначения изделия

Технические характеристики провода

Поскольку существует ряд монтажных одножильных, многожильных мягких проводов, все они имеют разное сечение проводящих жил, номинальное рабочее напряжение и интервал рабочих температур. Кроме того, у них разные количество жил, толщина изоляции, материал проволок и наружные диаметры.

Технические характеристики

Если усреднить технические параметры всех имеющихся видов, можно указать, что сечение жил равно около 0,07-4 мм, номинальное напряжение — 24-1000 В, наружный диаметр — 1,0-5,4 мм, число жил — 3, толщина изоляции — 0,2-0,25 мм, материал проволок — медь, сталь, алюминий, а интервал рабочих температур от −50 °С до 105 °С.

Обратите внимание! По длине провода около 60 м, по продолжительности срока службы — от 10 до 15 лет. Имеют минимальный угол изгиба, который не превышает 5d.

Конструкция провода

Монтажный многожильный кабельный провод состоит из жил и изоляции. Изоляция может быть сделана из специальной пленки, капроновой шелковой нити, стекловолоконной нити, полиэтилена, поливинилхлорида и комбинированного варианта. Он сделан так, чтобы передавать электрическую энергию в пределах одной электрической установки, электрического прибора или аппарата.

Конструктивные особенности

Материал для создания жил — посеребренная или обычная электротехническая медь. Для удобства использования некоторые проводники выпускаются с лужеными жилами. Особое внимание изготовители уделяют экранированию жил.

Важно! Благодаря использованию той или иной изоляции конструкция защищает электроприборы и техническое оборудование от помех.

Где используется

Монтажный проводник широко используется в строительной сфере. Он нужен также, чтобы соединять радиодетали, радиокомпоненты, узлы, блоки радиоэлектронной аппаратуры. Предназначен, чтобы осуществлять монтаж электрических аппаратов, приборов. Токопроводящие жилы во многожильных проводниках — это луженая медь, которую можно паять при низких температурах. Она предназначена, чтобы подключать одновременно до четырехсот абонентов.

Монтажный токопроводящий проводник, имея достаточную гибкость и надежную полимерную изоляцию, широко используется в промышленности, быту и радиоэлектронике. Он нашел свое применение в силовой, управляющей развязке электрической проводки, где номинальное переменное напряжение составляет 600 или 1000 В при токовой частоте до 5 кГц.

Такие провода часто применяются в строительной сфере

Обратите внимание! Благодаря высокой токовой рабочей частоте его можно использовать в коммутационном связном оборудовании. Также его можно применять в структурированном распределительном щитке, навесной схеме, измерительном, вычислительном оборудовании.

Из-за того, что он устойчив к плесени, его можно применять там, где есть биологически активные разрушающие факторы. Такие встречаются в сельскохозяйственных комплексах, камерах хранения и плохо вентилируемых участках с недостатком солнца.

Виды монтажных проводов

Монтажные провода бывают с поливинилхлоридной, полиэтиленовой, резиновой и фторопластовой изоляцией. Первые имеют высокую механическую прочность, влагостойкость и устойчивость к нагреванию. Вторые отличаются гибкостью во время отрицательных температур, влагостойкостью. Плюсы третьих заключаются во влагостойкости, стойкости к нагреванию, радиационной стойкости, стойкости к температурным перепадам. Третьи имеют высокую тепловую стойкость, влагостойкость, электрическую и механическую прочность, они не теряют эластичность во время нагревания.

Силовые кабели

Силовые кабели — изделия, основное предназначение которых — передавать переменный ток энергетического, коммунального предприятия к потребителям. Устроены просто. Состоят из токопроводящих изоляционных алюминиевых или медных жил, оболочки и защитного кожуха. Включают в себя от трех до пяти жил. Имеют круглую, треугольную, секторную структуру. Прокладываются параллельно или скручиваются. Зачастую идут с нулевой жилой для защиты от утечки тока.

Силовой кабель

Обратите внимание! В конструкции нередко находится экранированный экран для ослабления влияния электромагнитного поля, повышения прочности изоляционного слоя и защиты кабеля от внешнего агрессивного воздействия окружающей среды.

Провода

Провода являются электротехническими изделиями, которые нужны, чтобы соединять источники тока с потребителями, компонентами схемы. Состоят из проводящих жил и изоляционного слоя. Имеют маркировку МШВ, ПМВ, МГВ, МГШВ, МГШВЭ, ПМП, МШП, МГП, МГШП, МР, МРЛ, МРП-ОП, МГР-МП, МГРРЭ-МП, МГТФ-МП, ГФ, МП, МГТФЭ-МП, где М — монтажный, Ш — шелковая обмотка, В — поливинилхлоридная изоляция, П — провод, Г — гибкий, Э — экранированный, Л — лакированный, О — шелковая полиамидная оплетка, Р — резиновый, а Ф — фальцованный металлический проводник.

Кабели для передачи информации

Информационные кабели представляют собой изделия, передающие сигналы. К ним относятся телефонные, антенные кабели. Речь идет про коаксиальный кабель, витую пару, оптоволокно.

Кабель для передачи информации

Первый электрокабель требуется для защиты от электромагнитных помех, передачи информационных сигналов. Вторая категория проводников для передачи информации нужна для уменьшения электромагнитных помех, передачи дифференциальных сигналов. Оптоволокно устанавливают для интернет-передачи.

Светодиодные и электролюминесцентные

Светодиодный проводник — интерфейсный UTR поливинилхлоридный кабель, который состоит из нескольких витых медных проводниковых пар, отличающийся герметичностью, прочностью и водонепроницаемостью. Имеет круглое и плоское сечение, фиксинг, чейзинг, хамелеон и мультичейзинг свечение. Состоит из разноцветных, неплоских светодиодов. Нередко называется дюралайтом.

Светодиодный проводник

К сведению! Электролюминесцентный проводник является тонким шнуром, где находится электролюминофоровая жила. Светится благодаря переменному электрическому полю и явлению электролюминесценции.

Электролюминесцентный проводник

Как правильно использовать монтажные провода

Чтобы правильно использовать монтажные провода, нужно их внимательно выбирать в зависимости от вида работы, сечения проводника, типа сети, мощности подключаемого оборудования, напряжения сети и многих других показателей. Работать с ними нужно только при полном следовании правил безопасности. Из списка основных правил выделяют три:

• не прикасаться голыми руками к оголенным монтажным проводам;
• изолировать скрутку для последующей работы;
• не трогать электропроводку при включенном напряжении.

Обратите внимание! Обязательно следует работать в электрозащитных перчатках, резиновой экипировке и отказаться от работы с кабелями в условиях повышенной влажности.

Соблюдение техники безопасности убережет от удара током

Монтажный многожильный провод — это соединительное проводниковое изделие для приборной, межприборной установки, который имеет оптимальные технические характеристики и конструкцию для создания электрической проводки в доме. Используется он в строительной сфере. Бывает силовым, светодиодным, электролюминесцентным кабелем и кабелем для передачи информации. Использовать его нужно по приведенной выше инструкции с соблюдением правил техники пожарной и личной безопасности.

варианты для внутренней и наружной прокладки

Выбираем проводники для электропроводки

Как выбрать кабель для электропроводки, и на какие параметры следует обращать внимание при его выборе?

Для непосвященного человека такой вопрос может стать серьезной проблемой. Поэтому в нашей статье мы максимально доступным языком попробуем разобраться с видами проводов и кабелей, чем они отличаются друг от друга, как правильно выбирать сечение проводника, и на какие параметры нужно обращать внимание в первую очередь при выборе.

Расшифровка названия и структура проводов и кабелей

Начнем наш разговор с рассмотрения структуры кабеля и провода. Это позволит нам более грамотно произвести выбор, а так же ориентироваться в основных свойствах проводника и только по одному названию определять его основные свойства.

Расшифровка названия провода

Несмотря на то, что разные типы провода имеют отличные нормативы шифрования их марки, основные свойства у похожих моделей одинаковы. Тем более сейчас, когда на рынке широко представлены проводники иностранного производства, нормативы которых отличаются от отечественных.

В нашей статье мы рассмотрим варианты расшифровки отечественных проводов. Остальные практически аналогичны и имеют лишь небольшие отличия.

Принцип маркировки проводов

• Первая буква у силовых проводов может быть «А». Она обозначает то, что провод выполнен из алюминия. Токопроводимость данного материала ниже, чем у меди в полтора раза, а цена ниже в три раза.

Обратите внимание! Согласно ГОСТ 7399 – 97 первой буквой в маркировке может быть «Ш» или «П». Они соответственно обозначают, что перед нами шнур или провод.

• Формально, вторая буква, или если провод выполнен из меди – первая, может быть «В». Она говорит нам о том, что изоляция данного провода выполнена из поливинилхлорида. Кроме того, вы можете встретить буквы «П» — полиэтилен или «Пу» — вулканизированный полиэтилен.

Варианты маркировки шнуров и проводов

• Следующая буква маркировки нам говорит о материале оболочки. То есть у данного провода, кроме самой изоляции, есть еще и дополнительная изоляционная оболочка. Это повышает механические и электрические свойства проводника. В качестве оболочки могут использоваться те же материалы, что и для изоляции. Соответственно они имеют такую же маркировку.

Варианты маркировки проводов

• Следующей буквой или группой букв может быть указана стойкость проводника в отношении пожарной безопасности. «НГ» обозначает, что он не распространяет горения. Кроме того, данная маркировка имеет соответствующие расширения, типа с пониженным дымо- или газовыделением.
• Последними в маркировке могут быть зоны климатического исполнения. Например, «Т» говорит нам о возможности эксплуатации в тропическом климате, а «У» — в умеренном.
• После буквенной маркировки провода медные для электропроводки обычно содержат несколько цифр, перечисленных через знак умножения. Первая цифра говорит о количестве жил, а вторая о их сечении. Но и здесь могут быть варианты, о которых мы поговорим ниже.

Структура провода

Ну вот, с маркировкой окончили. Хотя мы указали еще далеко не все аббревиатуры, которые вы можете встретить в названиях провода. Но поговорим об этом ниже. Теперь же разберем структуру провода.

Класс провода по гибкости

• Помните, мы выше говорили о том, что существуют шнур и провод. Более того провод в свою очередь делится на монтажный и установочный. В чем же разница?
• А разница в строении жил проводов. Дело в том, что жила провода может быть выполнена из одной проволоки соответствующего диаметра, или же из нескольких проволок меньшего диаметра, скрученных между собой.

Технические характеристики  проводов 5 класса гибкости

• Понятное дело, что провод, выполненный из нескольких проволок меньшего диаметра, значительно более гибок по сравнению с одножильным проводом. Это особенно сильно заметно в проводах большого сечения.

Технические характеристики проводов 6 класса гибкости

• Исходя из этого, провода разделили на шесть групп по классу гибкости. В первой группе представлены одножильные провода. Во-второй — многожильные, но с большим диаметром отдельных проволок, и так далее. В шестой группе представлены провода с наименьшим диаметром отдельных проволок – эти модели являются более гибкими. Провода из пятой и шестой группы обычно получают название шнур, что говорит об их очень высокой гибкости. Такие провода применяют для подключения утюгов, переносных светильников и других электроприборов, питающий проводник которых, по условиям эксплуатации, подвергается частым изгибам.

Плоский провод

• Теперь остановимся на таком вопросе как форма провода. Она может быть круглая или плоская. В маркировке она соответственно обозначается «К» и «П». Это обозначение стоит перед типом изоляции. Провода круглого сечения встречаются чаще. Если же вы хотите подобрать провод для внутренней электропроводки, который будет монтироваться под слой шпаклевки, то лучше выбрать плоский провод. Это позволит снизить глубину штробы.

Расшифровка названия кабеля

Теперь давайте разберемся с маркировкой кабелей. В целом она достаточно похожа на маркировку проводов, но имеет целый ряд своих отличий.

Правила маркировки кабелей

• Как и у провода первая буква обозначает материал токопроводящей части кабеля. «А» обозначает алюминий, а отсутствие этой буквы обозначает изделие из меди.
• Вторая буква обозначает материал изоляции. Как и для проводов она может быть «В», «П» или «Пу».
• А вот третья буква не свойственна проводам. Она обозначает наличие или отсутствие, а также материал брони кабеля. Броня кабелю необходима для защиты от механических повреждений. Если ее нет, то стоит буква «Г», если она выполнена из оцинкованных лент – «Б», если из алюминиевых лент – «Ба», из оцинкованных проволок – «К» и из алюминиевых проволок — «Ка».

Нормы маркировки немецких кабелей

• Следующая буква говорит нам о материале оболочки. Здесь вы так же можете встретить буквы «В» и «П», но кроме этого возможен вариант «Шв» и «Шп», что говорит об использовании в качестве оболочки шланга, в первом случае из винила, а во-втором из полиэтилена.
• Кабеля для электропроводки могут иметь такой элемент как экран. Он необходим для защиты проводников от наводимых помех и применяется он больше в электронике. Наличие экрана обозначается буквой «Э».

Обратите внимание! Некоторые провода так же имеют экран, для защиты от помех. Но для электропроводки такие проводники не применяются, поэтому в нашей статье мы их обошли своим вниманием.

Маркировка кабелей в бумажной изоляции

• Следующие символы обозначают класс кабеля по пожарной безопасности. Здесь аббревиатуры такие же, как и для проводов.

Аббревиатура маркировки по пожарной безопасности

• Так же вы можете встретить в аббревиатуре букву «П», как и в маркировке провода это обозначает плоскую структуру кабеля. Круглые кабели не имеют специальной маркировки.
• Последним элементом, который обозначают на кабеле, является конструктивное исполнение жил. Одно- или многожильные «о» или «м» соответственно, круглые или сегментные – «к» или «с». Но об этом мы поговорим ниже.

Из этого видео Вы узнаете о том, какой лучше кабель выбрать.

Структура кабеля

Кабель для внутренней электропроводки применяется не так часто, тем не менее, отдельные виды таких проводников нашли применение и в жилищном строительстве.

Чтобы лучше разобраться, какой из них лучше, давайте разберем их особенности структуры:

Одножильный кабель	Начнем наш разговор с жил. Они так же могут быть одно или многожильными. Одножильные обычны применяются для проводников небольшого сечения. Многожильные же кабели – это  изделия большого сечения, так как при моноструктуре их изгибание было бы возможно, только при помощи специальных механизмов.
Сегментная форма жил кабеля	Следующим важным аспектом является сама форма жил кабеля. Она может быть круглой или сегментной. Сегментной называется форма кабеля, при которой жилы занимают максимум внутреннего пространства кабеля. Такая форма жил снижает гибкость кабеля, но позволяет увеличить его суммарное сечение.
Возможные варианты жил кабеля	Еще одной особенностью является то, что форма различных жил и их сечение может быть разным. Ведь согласно норм ПУЭ сечение заземляющего и нулевого проводника могут отличаться от сечения фазного проводника. В связи с этим для снижения себестоимости инструкция допускает применять жилы меньшего сечения.
Нормы соотношения нулевых и фазных жил	В маркировке кабеля обязательно указывается соотношение сечений жил. После сечения основных жил вы можете увидеть меньшее сечение со знаком «N» и еще одно значение со знаком «РЕ». Они-то и указывают на существующие отличия.
Зависимость толщины изоляции кабеля от номинального напряжения	Изоляция жил кабеля, по сути, не очень отличается от изоляции жил провода. Единственное отличие — это большая толщина такой изоляции у изделий, предназначенных для больших напряжений. Ведь в отличии от изолированных проводов, кабели могут предназначаться для сетей с напряжением в 35кВ и выше.
На фото ленточная броня кабеля	Поверх изоляции в некоторых случаях накладывается броня. Она необходима для защиты кабеля от механических повреждений. Она может быть литой, а может быть представлена в форме ленты намотанной на жилы. Последний вариант применяется в тех случаях, когда на кабель точно не будут воздействовать продольные силы натяжения.

На что следует обратить внимание при выборе кабеля

Ну, а теперь давайте разберем, как подобрать кабель для электропроводки? Зная структуру и маркировку, сделать это не так уж сложно.

Выбираем кабель для проводки

• Давайте пойдем по пути от противного. Поэтому сразу отметаем кабели с броней. Работать с ними крайне неудобно, да и не может наша проводка подвергаться таким механическим усилиям, чтобы повредиться. Кроме того, такой кабель категорически запрещено использовать во влажных помещениях и на улице.
• Затем сразу отметаем кабели, предназначенные на напряжение выше 0,66кВ. Ведь напряжение в нашей сети 220 или 380В и переплачивать за более толстую изоляцию нет никакого смысла.

Кабель ВВГ

• Теперь что касается сечения. Для бытовых нужд обычно достаточно кабеля с сечением одной жилы до 16 мм^2, и то для подключения мощного силового оборудования. В квартире или в доме обычно достаточно кабеля с сечением в 4 мм².
• Количество жил зависит от типа сети, в которой предстоит его монтировать. Для трехфазной сети в 380В нам потребуется пятижильный кабель, для однофазной сети в 220В нам хватит трехжильного кабеля, как на видео.

Кабель НУМ

• Исходя из всех выше перечисленных условий, выбор не так уж велик. Наиболее распространенными являются варианты кабеля ППГ, ВВГ или НУМ, хотя последний правильнее называть HYM, так как он выполнен по немецким стандартам и является аналогом ВВГ.

На что следует обратить внимание при выборе провода

Теперь давайте выберем провод для осветительной электропроводки. Здесь вариантов намного больше и выбор значительно шире.

Выбираем провод и его сечение

• Начнем наш разговор с материала провода. Сразу откидываем алюминий. Это связано с тем, что с 2001 года, согласно норм ПУЭ, использование данного материала для создания электрических сетей в жилых помещениях запрещено.
• Алюминиевый провод для наружной электропроводки использовать можно. Но в агрессивных условиях атмосферного воздействия он достаточно быстро окисляется. Особенно сильно это сказывается на контактных соединениях. Поэтому для наружных работ его лучше не использовать.

Таблицы выбора сечения проводов

• Теперь, что касается сечения провода. Большинство сайтов предлагают для выбора таблицы, в которых вам предлагается выбрать сечение провода, согласно токовой нагрузки и способа монтажа. Это конечно правильно, и мы так же советуем ориентироваться на эти нормы ПУЭ. Но определиться с сечением можно и проще.
• Так, ПУЭ устанавливает, что провод к счетчику должен быть сечением не меньше 4 мм². Групповой провод должен иметь сечение не меньше 1,5 мм². В то же время мы имеем номинальный ток счетчика, номинальный ток групповых автоматов. А согласно ВСН 59-88 групповой автомат в квартире должен иметь номинальный ток не выше 16А. Для 16А вполне достаточно провода с сечением в 1,5 мм².

Минимальные нормы сечения провода по ПУЭ

• И только для группового автомата электрической печи или других мощных потребителей может потребоваться групповой автомат в 25А. Для такого тока потребуется провод в 2,5 мм². В итоге получается, что для групповых сетей нам нужен провод в пределах от 1,5 до 2,5 мм² включительно.

Обратите внимание! Это условие касается только внутренних электроустановок на напряжение в 220». Для наружных электрических сетей или для сетей, питающихся от более высокого напряжения следует пользоваться таблицами ПУЭ.

Провод ПУНП

• Но на этом выбор не окончен. Дело в том, что если монтаж проводки будет осуществляться по сгораемым конструкциям, то очень важно выбрать провод, не поддерживающий горения. В идеале, еще имеющий пониженное газо- и дымовыделение. Это снизит вероятность пожара и его возможных последствий. Кстати, если вы хотите по-настоящему безлопастную проводку, то такой вариант следует выбрать для всех помещений.

Провод ПВС

• Что касается количества жил провода, то оно должно выбираться, исходя из тех же условий, что и для кабеля.

Провод ПВ

• При этом допускается выбирать не трехжильный провод, а три одножильных провода. Конечно, это не так удобно в плане монтажа, но зато дешевле.

Провод ШВВП

• В итоге, если вы собрались монтировать проводку в доме своими руками, то вам лучше выбрать провод ПВ, ПВС, ППВ, ПУНП или даже ШВВП. При этом во время монтажа обязательно необходимо учитывать их свойства.

Вывод

Провода для наружной электропроводки, для внутренних сетей или для проводки в помещениях с особыми требованиями всегда следует выбирать, исходя из их особенностей. На первый взгляд это сложно, но большинство свойств кабелей и проводов указано в их маркировке. Поэтому умение читать эту аббревиатуру оградит вас от ошибок.

Электрическое заземление — методы и типы заземления

Электрическое заземление — компоненты, методы и типы заземления — Установка электрического заземления

Электрическое заземление, заземление, методы заземления, типы заземления, компоненты заземления и их характеристики Что касается электрического заземления для электрических установок.

Что такое электрическое заземление?

Для соединения металлических (проводящих) частей электрического прибора или установок с землей (землей) называется Заземление или Заземление .

Другими словами, соединение металлических частей электрических машин и устройств с пластиной заземления или заземляющим электродом (который находится во влажной земле) через толстый проводник (который имеет очень низкое сопротивление) в целях безопасности известен как Заземление .

«Заземление» или «заземление», скорее, означает подключение части электрического оборудования, такой как металлическое покрытие, клемма заземления соединительных кабелей, опорные провода, которые не проводят ток на землю.Заземление можно назвать соединением нейтральной точки системы электроснабжения с землей, чтобы избежать или минимизировать опасность во время разряда электрической энергии.

Полезно знать

Разница между заземлением, заземлением и соединением

Позвольте мне прояснить путаницу между заземлением, заземлением и соединением.

Заземление и Заземление — это те же термины, которые используются для заземления. Заземление — это обычно слово , используемое для заземления в стандартах Северной Америки , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как Заземление используется в европейских стандартах , странах Содружества и Великобритании, таких как IS и IEC и др.

Слово Соединение , используемое для соединения двух проводов (а также проводов, труб или приборов вместе. Соединение известно как соединение металлических частей различных машин, которые, как считается, не пропускают электрический ток во время нормальной работы машин, к довести их до одинакового уровня электрического потенциала.

Почему важно заземление?

Основная цель заземления состоит в том, чтобы избежать или минимизировать опасность поражения электрическим током, пожара из-за утечки тока на землю по нежелательному пути и обеспечить что потенциал токоведущего проводника не поднимается относительно земли, чем его проектная изоляция.

Когда металлическая часть электроприборов (части, которые могут проводить или пропускать электрический ток) вступает в контакт с токоведущим проводом, возможно, из-за сбоя в установке или повреждения изоляции кабеля, металл заряжается, и статический заряд накапливается на это . Если человек прикоснется к такому заряженному металлу , получится сильный шок.

Чтобы избежать таких случаев, системы электропитания и части приборов должны быть заземлены, чтобы переносить заряд непосредственно на землю. Вот почему нам необходимо электрическое заземление или заземление в электрических установках.

Ниже приведены основные потребности заземления.

• Для защиты жизни людей, а также обеспечения безопасности электрических устройств и приборов от тока утечки.
• Для поддержания постоянного напряжения в исправной фазе (при отказе в какой-либо одной фазе).
• Для защиты электрических систем и зданий от освещения.
• Для выполнения функций обратного проводника в системе электрической тяги и связи.
• Чтобы избежать риска возгорания в электрических установках.

Различные термины, используемые в электрическом заземлении

• Земля: Надлежащее соединение между электрическими системами установки через проводник с заглубленной пластиной в земле известно как Земля.
• Заземленный: Когда электрическое устройство, прибор или системы электропроводки соединены с землей через заземляющий электрод, это называется заземленным устройством или просто «заземленным».
• С глухим заземлением: Когда электрическое устройство, прибор или электрическая установка подключены к заземляющему электроду без предохранителя, прерывателя цепи или сопротивления / сопротивления, это называется «глухозаземленным».
• Заземляющий электрод: Когда проводник (или токопроводящая пластина) закопан в землю для системы электрического заземления. Известно, что это электрод земли. Заземляющие электроды бывают различной формы, например, токопроводящая пластина, токопроводящий стержень, металлическая водопроводная труба или любой другой проводник с низким сопротивлением.
• Провод заземления : Провод заземления или проводящая полоса, подключенная между электродом заземления и системой электрооборудования и устройствами в так называемом проводе заземления.
• Провод заземления: Проводник, который подключается между различными электрическими устройствами и приборами, такими как распределительный щит, различные вилки и приборы и т. Д. Другими словами, провод между заземляющим проводом и электрическим устройством или прибором называется непрерывностью заземления. дирижер.Он может иметь форму металлической трубы (полностью или частично), металлической оболочки кабеля или гибкого провода.
• Дополнительный основной заземляющий провод : Провод, подключенный между распределительным щитом и распределительным щитом, то есть этот провод относится к вспомогательным основным цепям.
• Сопротивление заземления: Это полное сопротивление между электродом заземления и землей в Ом (Ом). Сопротивление заземления — это алгебраическая сумма сопротивлений проводника заземления, провода заземления, заземляющего электрода и земли.

Точки, которые необходимо заземлить

Заземление все равно не выполняется. Согласно правилам IE и нормам IEE (Института инженеров-электриков),

• Заземляющий контакт 3-контактных розеток осветительных вилок и 4-контактных вилок питания должен быть надежно и постоянно заземлен.
• Все металлические корпуса или металлические покрытия, содержащие или защищающие любые линии электропитания или устройства, такие как трубы GI и кабелепроводы, содержащие кабели VIR или ПВХ, выключатели в железной оболочке, распределительные щиты с предохранителями и т. Д., Должны быть заземлены (заземлены).
• Рама каждого генератора, стационарных двигателей и металлических частей всех трансформаторов, используемых для управления энергией, должна быть заземлена двумя отдельными, но разными соединениями с землей.
• В трехпроводной системе постоянного тока средние проводники должны быть заземлены на электростанции.
• Фиксирующие провода, предназначенные для воздушных линий, должны быть заземлены путем подсоединения хотя бы одной жилы к заземляющим проводам.

Связанный пост: Тестирование электрических и электронных компонентов и устройств с помощью мультиметра

Компоненты системы заземления

Полная система электрического заземления состоит из следующих основных компонентов.

• Проводник непрерывности заземления
• Провод заземления
• Электрод заземления

Компоненты системы электрического заземления

Проводник непрерывного заземления Заземляющая часть

который соединяет металлические части электроустановки в целом, например кабелепровод, воздуховоды, коробки, металлические корпуса переключателей, распределительных щитов, переключателей, предохранителей, регулирующие и управляющие устройства, металлические части электрических машин, такие как двигатели, генераторы, трансформаторы и металлический каркас, на котором установлены электрические устройства и компоненты. как заземляющий провод или провод заземления, как показано на рис.

Сопротивление заземляющего проводника очень низкое. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и проводом непрерывности заземления (на конце) не должно быть больше 1 Ом. Проще говоря, сопротивление заземляющего провода должно быть меньше 1 Ом .

Размер заземляющего проводника или провода заземления зависит от размера кабеля , используемого в электрической цепи .

Размер проводника непрерывного заземления

Площадь поперечного сечения непрерывного заземляющего проводника не должна быть меньше половины площади поперечного сечения самого толстого провода, используемого в установке электропроводки .

Обычно размер неизолированного медного провода, используемого в качестве проводника заземления, составляет 3SWG. Но имейте в виду, что не используйте менее 14SWG в качестве заземляющего провода. Медная полоса также может использоваться в качестве заземляющего проводника вместо неизолированного медного провода, но не используйте ее, пока производитель не порекомендует ее.

Провод заземления или заземляющее соединение

Провод, соединяющий провод заземления и заземляющий электрод или заземляющую пластину, называется заземляющим стыком или «заземляющим проводом».Точка, где встречаются провод заземления и заземляющий электрод, известна как «точка соединения», как показано на рисунке выше.

Провод заземления — это завершающая часть системы заземления, которая подключается к заземляющему электроду (который находится под землей) через точку заземления.

В заземляющем проводе должно быть минимальное количество стыков, они должны быть меньше по размеру и прямые по направлению.

Как правило, медный провод можно использовать в качестве заземляющего провода, но медная полоса также используется для установки на больших площадях, и она может выдерживать высокий ток короткого замыкания из-за большей площади, чем медный провод.

Жестко вытянутый неизолированный медный провод также используется в качестве заземляющего провода. В этом методе все заземляющие проводники подключаются к общим (одной или нескольким) точкам подключения, а затем заземляющий провод используется для подключения заземляющего электрода (заземляющей пластины) к точке подключения.

Для увеличения запаса прочности при установке в качестве заземляющего провода используются два медных провода для соединения металлического корпуса устройства с заземляющим электродом или пластиной заземления. Т.е. если мы используем два заземляющих электрода или заземляющие пластины, то будет четыре заземляющих провода.Не следует учитывать, что два заземляющих провода используются как параллельные пути для протекания токов повреждения, но оба пути должны работать должным образом, чтобы пропускать ток повреждения, поскольку это важно для большей безопасности.

Размер провода заземления

Размер или площадь провода заземления не должны быть меньше половины самого толстого провода, используемого в установке.

Наибольший размер провода заземления — 3SWG , минимальный — не менее 8SWG .Если используется провод 37 / .083 или ток нагрузки составляет 200 А от напряжения питания, то рекомендуется использовать медную ленту вместо двойного заземляющего провода. Способы подключения заземляющего провода показаны на рис.

Примечание: мы опубликуем дополнительную статью о размере Земной плиты с простыми вычислениями … Оставайтесь на связи.

Электрод заземления или заземляющая пластина

Металлический электрод или пластина, закапываемая в землю (под землей) и являющаяся последней частью системы электрического заземления.Проще говоря, последняя подземная металлическая (пластинчатая) часть системы заземления, которая связана с заземляющим проводом, называется заземляющей пластиной или заземляющим электродом.

В качестве заземляющего электрода можно использовать металлическую пластину, трубу или стержень, который имеет очень низкое сопротивление и безопасно переносит ток короткого замыкания на землю.

Размер заземляющего электрода

В качестве заземляющего электрода можно использовать медь и железо.

Размер заземляющего электрода (в случае меди)

2 × 2 (два фута шириной и длиной) и толщиной 1/8 дюйма.. Т.е. 2 ’x 2’ x 1/8 ″ . ( 600x600x300 мм )

В случае железа

2 ′ x2 ′ x ¼ ” = 600x600x6 мм

Рекомендуется закапывать заземляющий электрод во влажную землю. Если это невозможно, налейте воду в трубу GI (оцинкованное железо), чтобы обеспечить влажность.

В системе заземления установите заземляющий электрод в вертикальное положение (под землей), как показано на рис. Кроме того, нанесите слой порошкообразного угля и извести толщиной 1 фут (около 30 см) вокруг пластины заземления (не путайте с электродом заземления и пластиной заземления, поскольку они оба являются одним и тем же).

Это действие позволяет увеличить размер заземляющего электрода, что обеспечивает лучшую целостность заземления (система заземления), а также помогает поддерживать влажность вокруг пластины заземления.

P.S: Мы опубликуем пример расчета размеров заземляющего электрода… Оставайтесь на связи.

Полезно знать:

Не используйте кокс (после сжигания угля в печи для выделения всех газов и других компонентов оставшиеся 88% углерода называют коксом) или каменный уголь вместо древесного угля (древесный уголь), потому что это вызывает коррозию пластины заземления.

Т.к. уровень воды в разных районах разный; поэтому глубина установки заземляющего электрода также различается в разных областях. Но глубина установки заземляющего электрода не должна быть меньше 10 футов (3 метра) и должна быть ниже 1 фут ( 304,8 мм ) от постоянного уровня воды.

Двигатели , Генератор , Трансформаторы и т. Д. Должны быть подключены к заземляющему электроду в двух разных местах.

Размер пластины заземления или электрода заземления для небольшой установки

При небольшой установке используйте металлический стержень (диаметр = 25 мм (1 дюйм) и длина = 2 м (6 футов) вместо пластины заземления для системы заземления. Металлическая труба должна быть На 2 метра ниже поверхности земли. Для поддержания влажности поместите 25 мм (1 дюйм) угольно-известковую смесь вокруг пластины заземления.

Для эффективности и удобства вы можете использовать медные стержни от 12,5 мм (0,5 дюйма) до 25 мм. (1 дюйм) в диаметре и 4 м (12 футов) в длину.Обсудим способ установки стержневого заземления.

Методы и типы электрического заземления

Заземление может быть выполнено разными способами. Ниже описаны различные методы, применяемые для заземления (внутри дома или на заводе и другом подключенном электрическом оборудовании и машинах).

Базовая электрическая проводка для дома, размеры типов проводов и пожарной сигнализации

При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует только пара разновидностей, используемых для проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое наименование типа электрический провод с неметаллической оболочкой, обычно используется в качестве проводки жилого отделения. Фактически, Romex будет будет наиболее распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о проводке Romex:

• Romex ™ является обычным тип жилой проводки, относящийся к категории Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).

Провода
• NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажной среде, например подвалы.

• Подземные фидерные проводники похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC. проводники:

• Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления.

• Поддерживайте устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются.

Кабели
• NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены.Кабели, которые не соответствуют этому Правило может провиснуть и уязвимо для повреждений.

• Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора или удлинители.

Romex используется для освещения и розеток. схемы в вашем доме. Romex будет помечен как «12-2» или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра.Второй число указывает количество проводников. У Ромекса 12-2 будет черный (горячий) и белый (нейтральный) провод, а также медный провод без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку.10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. Это очень часто в наши дни, а не в пробеге 14 калибра. В добавление к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Серия

Калибр провода или тип	Номинальная сила тока	Распространенное использование
14-2 Romex	15 А	Цепи освещения
12-2 Romex	20 А	Цепи освещения и розетки, холодильник
10-2 Romex	30 А	Водонагреватель электрический, обогреватели плинтуса
10-3 Romex	30 А	Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu	50 А	, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра	100 А	Центральное электрическое отопление
AL 1/0 SER	100 А	Алюминий 1 / 0-1 / 0-1 / 0-2 служебный питатель провод для выключателя 100 А
AL 4/0 SER	200 А	Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку датчика щелкните здесь.

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — основы

Жилой Электротехнические требования и нормы

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размера электрической части Сервис

Электрооборудование — Монтаж главной линии обслуживания

Пожар / Дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ^® Электрическое Calc Elite или Electric Toolkit, оба для Android.В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогичные тем, которые можно найти на этом веб-сайте) и другие справочные данные.

Различные типы сетевых кабелей, используемых в автоматизации

Кабель — это среда, по которой информация обычно перемещается от одного сетевого устройства к другому.Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей.

Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

Кабели на основе витой пары бывают двух типов: экранированные и неэкранированные. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

Рис.1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.

Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45.Это пластиковый разъем, который выглядит как большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении.

RJ расшифровывается как Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Кабель экранированной витой пары (STP)

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.).

Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчивой к электрическому току в UTP, экранированная витая пара может быть решением.

Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

1. Каждая пара проводов отдельно экранирована фольгой.
2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
3. Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).

Коаксиальный кабель

Коаксиальный кабель имеет в центре один медный проводник. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном в металлической оплетке (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Несмотря на то, что коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей — толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 2 означает приблизительную максимальную длину сегмента 200 метров.Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстым сетевым кабелем. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая защищает центральный проводник от влаги. Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной.

Одним из недостатков толстого коаксиального кабеля является то, что он не изгибается легко и его сложно установить.

Соединители коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Байона-Нейла-Консельмана (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.

Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC

Волоконно-оптический кабель

Оптоволоконный кабель состоит из центральной стеклянной сердцевины, окруженной несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.

Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его устойчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта емкость расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.

Стоимость волоконно-оптического кабеля сопоставима с медным кабелем; однако его сложнее установить и изменить. 10BaseF относится к характеристикам оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила оптоволоконных кабелей изготовлена ​​из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Рис. 5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают высокую пропускную способность на высоких скоростях.Одиночный режим может обеспечить большее расстояние, но он дороже.

Установка кабеля — некоторые рекомендации

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем вам нужно. Оставьте достаточно слабины.
• Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
• Держитесь на расстоянии не менее 3 футов от люминесцентных ламп и других источников электрических помех.
• Если необходимо проложить кабель по полу, накройте кабель защитными чехлами.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы удерживать кабели вместе в одном месте.

Беспроводные локальные сети

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами.

Каждая рабочая станция и файловый сервер в беспроводной сети имеет какой-то приемопередатчик / антенну для отправки и получения данных.Информация передается между трансиверами, как если бы они были физически связаны.

На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемыми в школах, являются прямая видимость и рассеянное вещание. Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть открытая прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети.

Разбросанная инфракрасная связь — это широковещательная передача инфракрасных сигналов, посылаемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигнут приемника.Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity).

Исходный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше).Сети Wi-Fi используют протокол Ethernet.

Безопасность беспроводной сети

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «упасть» на радиоволны.

Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью соответствующих инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах.

Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методы шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключаемых устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ: На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете.WPA и WPA2 (Wi-Fi Protected Access версии 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любые и все эти методы при настройке точек беспроводного доступа:

Шифрование: Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети.Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, числа и буквы в смешанном регистре, длиной не менее 14 символов).

Изоляция: Используйте беспроводной маршрутизатор, который размещает все беспроводные соединения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID: Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немногим больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

• Мобильность. С портативного компьютера или мобильного устройства доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д. Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая установка — Если ваш компьютер оснащен беспроводным адаптером, найти беспроводную сеть можно так же просто, как нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключитесь к сетям в пределах досягаемости.
• Стоимость. Настройка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервных копий, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
• Помехи — Поскольку беспроводные сети используют радиосигналы и аналогичные методы для передачи, они восприимчивы к помехам от света и электронных устройств.
• Несогласованные соединения — сколько раз вы слышите: «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
• Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это подключение является узким местом. Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Источник: fldoe

Рекомендации по подключению — Руководство по электрическому монтажу

Классы сигналов

(см. рис. R39)

Рис. R39 — Внутренние сигналы можно разделить на четыре класса

Четыре класса внутренних сигналов:

Линии электропередач, силовые цепи с большим di / dt, импульсные преобразователи, устройства регулирования мощности.

Этот класс не очень чувствителен, но мешает другим классам (особенно в обычном режиме).

Контакты реле.

Этот класс не очень чувствителен, но мешает другим классам (переключение, дуги при размыкании контактов).

Цифровые схемы (высокочастотная коммутация).

Этот класс чувствителен к импульсам, но также мешает следующему классу.

Цепи аналогового ввода / вывода (измерения низкого уровня, цепи питания активных датчиков). Этот класс чувствительный.

Рекомендуется использовать проводники определенного цвета для каждого класса, чтобы облегчить идентификацию и разделить классы. Это полезно при проектировании и устранении неполадок.

Рекомендации по подключению

Кабели, по которым передаются различные типы сигналов, должны быть физически разделены

Рис.R40 — Рекомендации по подключению кабелей, передающих различные типы сигналов

Кабели помех (классы 1 и 2) должны быть размещены на некотором расстоянии от чувствительных кабелей (классы 3 и 4)

(см. , фиг. R40 и , фиг. R41)

В общем, 10 см расстояния между кабелями, уложенными плоско на листовой металл, достаточно (как для обычных, так и для дифференциальных режимов). Если места достаточно, предпочтительнее расстояние 30 см. Если кабели должны быть перекрещены, это следует делать под прямым углом, чтобы избежать перекрестных помех (даже если они соприкасаются).Нет требований к расстоянию, если кабели разделены металлической перегородкой, эквипотенциальной по отношению к ECP. Однако высота перегородки должна быть больше диаметра кабелей.

Рис. R41 — Использование кабелей и плоского кабеля

Кабель должен передавать сигналы одной группы

(см. рис. R42)

Если необходимо использовать кабель для передачи сигналов разных групп, необходимо внутреннее экранирование для ограничения перекрестных помех (дифференциальный режим).Экранирование, желательно плетеное, должно быть приклеено на каждом конце для групп 1, 2 и 3.

Рис. R42 — Несовместимые сигналы = разные кабели

Рекомендуется экранировать мешающие и чувствительные кабели.

(см. рис. R43)

Избыточное экранирование действует как ВЧ-защита (общий и дифференциальный режимы), если оно соединено на каждом конце с помощью кольцевого соединителя, хомута или зажима. Однако простого соединительного провода недостаточно.

Рис.R43 — Экранирование и избыточное экранирование для мешающих и / или чувствительных кабелей

Избегайте использования одного разъема для разных групп

(см. рис. R44)

За исключением случаев, когда это необходимо для групп 1 и 2 (дифференциальный режим). Если один разъем используется как для аналоговых, так и для цифровых сигналов, две группы должны быть разделены по крайней мере одним набором контактов, подключенных к 0 В, используемых в качестве барьера.

Рис. R44 — Разделение распространяется и на разъемы!

Все свободные проводники (резерв) всегда должны быть соединены с каждого конца

(см. рис. R45)

Для группы 4 эти соединения не рекомендуются для линий с очень низкими уровнями напряжения и частоты (риск создания сигнального шума из-за магнитной индукции на частотах передачи).

Рис. R45 — Свободные провода должны быть эквипотенциально соединены

Два провода должны быть проложены как можно ближе друг к другу.

(см. рис. R46)

Это особенно важно для датчиков низкого уровня. Даже для сигналов реле с общим проводом активные проводники должны сопровождаться по крайней мере одним общим проводом на пучок.Для аналоговых и цифровых сигналов витые пары являются минимальным требованием. Витая пара (дифференциальный режим) гарантирует, что два провода остаются вместе по всей своей длине.

Рис. R46 — Два провода пары всегда должны проходить близко друг к другу

Кабели группы 1 не нужно экранировать, если они отфильтрованы

Но они должны быть из витых пар, чтобы обеспечить соответствие предыдущему разделу.

Кабели всегда должны располагаться по всей длине напротив склеенных металлических частей устройств

(см. рис. R47)

Например: крышки, металлические короба, конструкция и т. Д. Для того, чтобы воспользоваться надежным, недорогим и значительным эффектом снижения (общий режим) и эффектом предотвращения перекрестных помех (дифференциальный режим).

Рис. R47 — Проведите провода по всей длине к склеенным металлическим частям

Использование правильно скрепленных металлических коробов значительно улучшает внутреннюю ЭМС.

(см. рис. R48)

Рис. R48 — Распределение кабеля в кабельных лотках

.

No related posts.
