Виды электрических розеток в России 220 и 380 вольт

Электрические розетки предназначены для присоединения электрооборудования, бытовых и других приборов, электроинструмента станков и т.д. к электрической сети.

В этой статье мы рассмотрим виды электрических розеток применяемых в России. Для начала рассмотрим виды розеток используемых для подключения приборов 220 и 380 вольт.

Бытовые розетки в наше время устанавливают европейского стандарта. Эти розетки имеют более глубокое посадочное место и предназначены для вилок с более толстыми штырьками чем раньше.

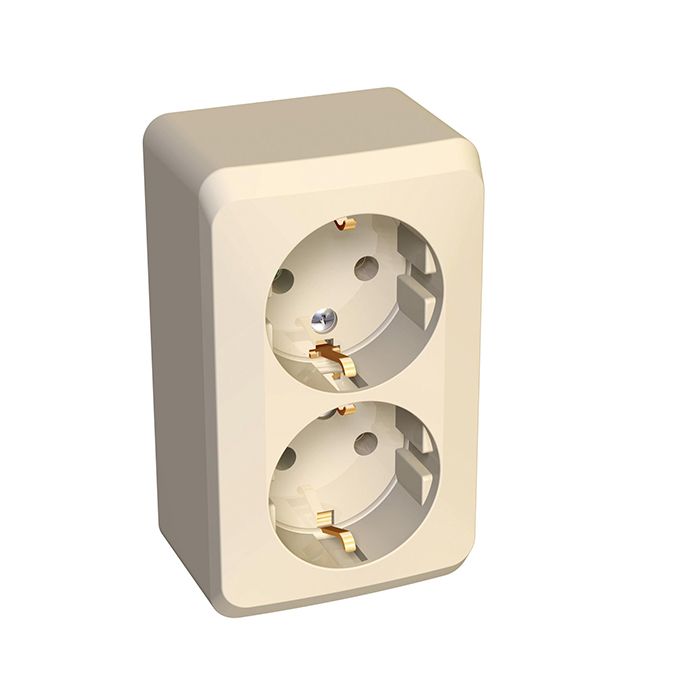

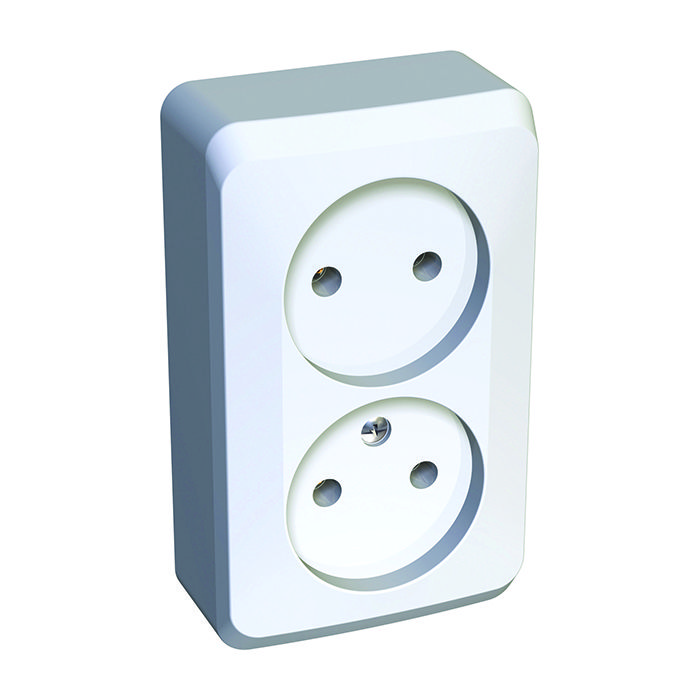

Розетка с заземляющим контактом и без заземляющего контакта

Независимо от способа установки розетки бывают двух видов – с заземляющими контактами и без. К розеткам без заземляющего контакта можно подключать маломощные бытовые приборы с двойной изоляцией. То есть приборы у которых пластмассовый корпус.

К розеткам с заземляющим контактом подключают более мощную бытовую технику с металлическим корпусом, технику в работе которой используется вода (стиральные машинки, посудомойки, бойлеры и т. д.), а также желательно подключать бытовую технику, в которой используются микропроцессоры.

Встраиваемые розетки

Розетки бывают встраиваемыми (внутренними) и накладными. Встраиваемые розетки применяются при монтаже внутренней электропроводки (когда электропроводка спрятана под штукатурку или внутри гипсокартоновой перегородки). Как установить розетку в гипсокартон можете прочитать здесь.

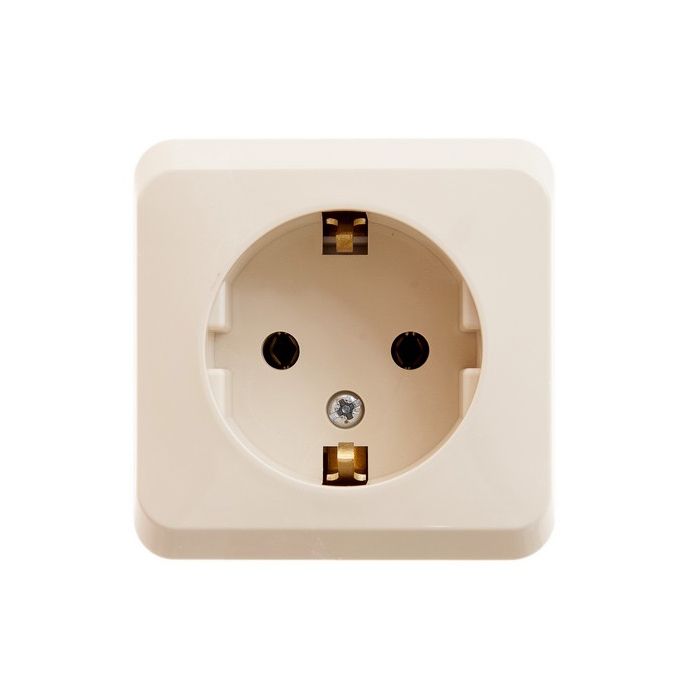

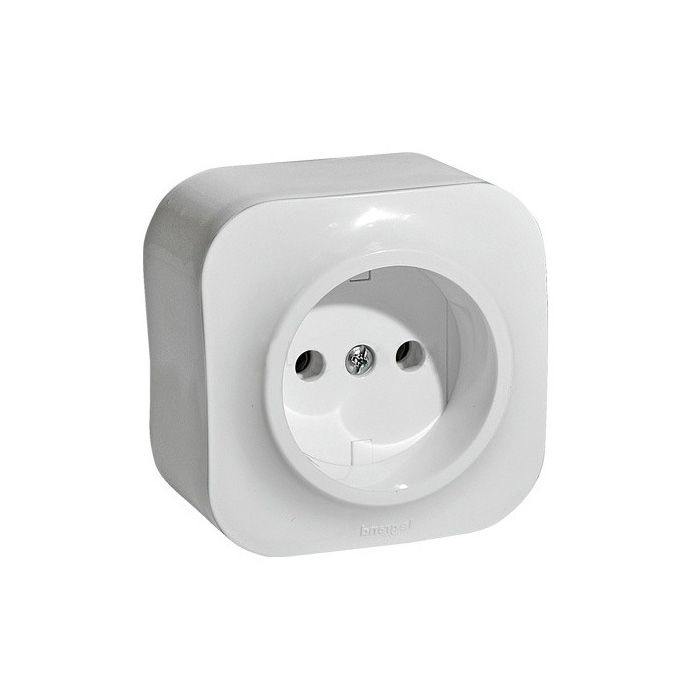

Накладные розетки

Накладные розетки устанавливаются в основном при монтаже открытой электропроводки. Но бывает их устанавливают при монтаже скрытой электропроводки.

Виды встраиваемых розеток

Встраиваемые розетки бываю одинарными, двойными и тройными. В тройных розетках отверстия под штырьки вилок расположены под 120 градусов.

Блок розеток

Если нужно большее количество розеток в одном месте, то собирают блок из одинарных розеток, которые ставятся в ряд одна к другой под общую рамку. Для этого используются специальные составные установочные коробки (подрозетники). Кстати, в один блок вместе с розетками можно ставить выключатели и розетки другого применения (телевизионные, интернет розетки и т. д.).

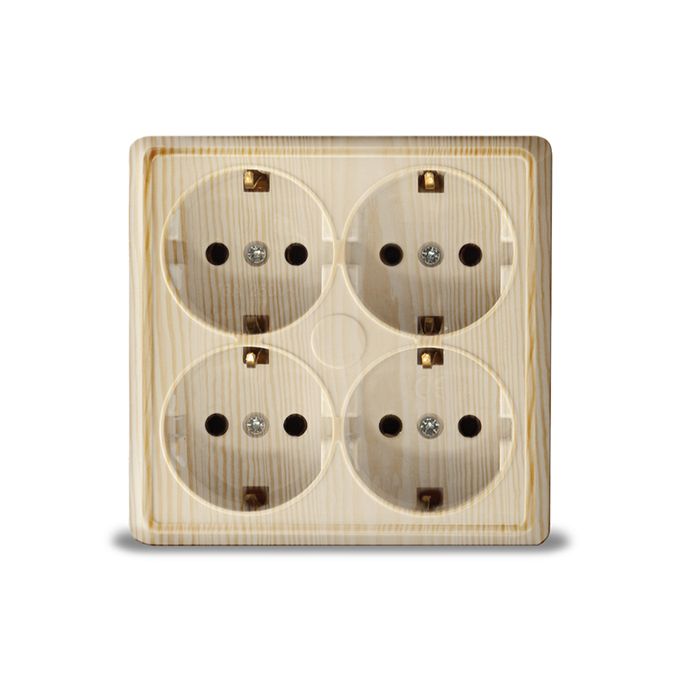

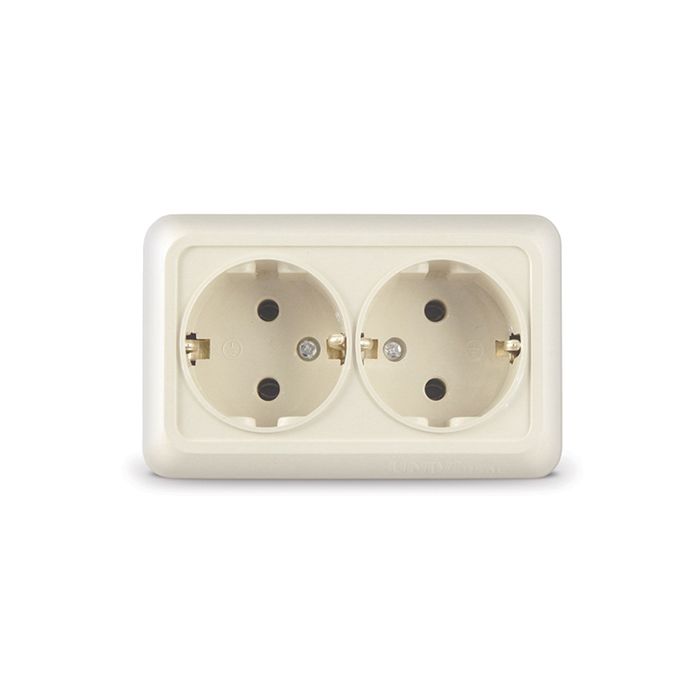

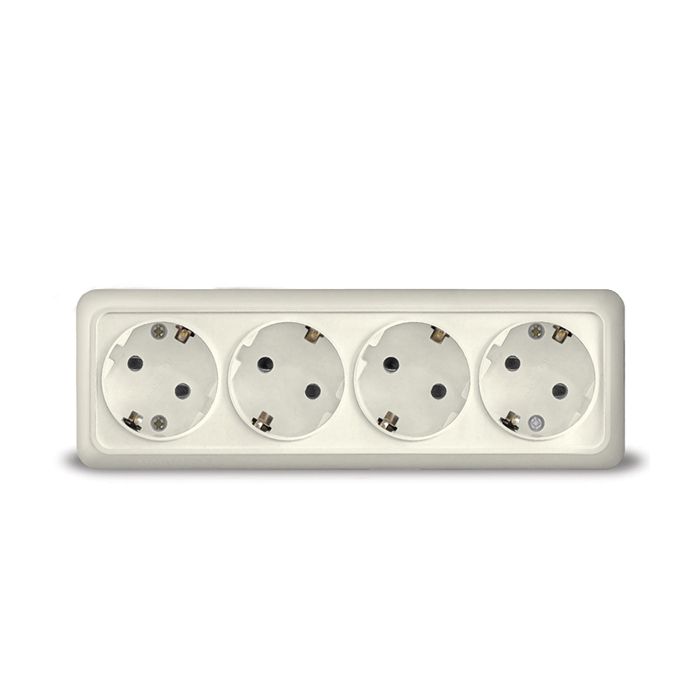

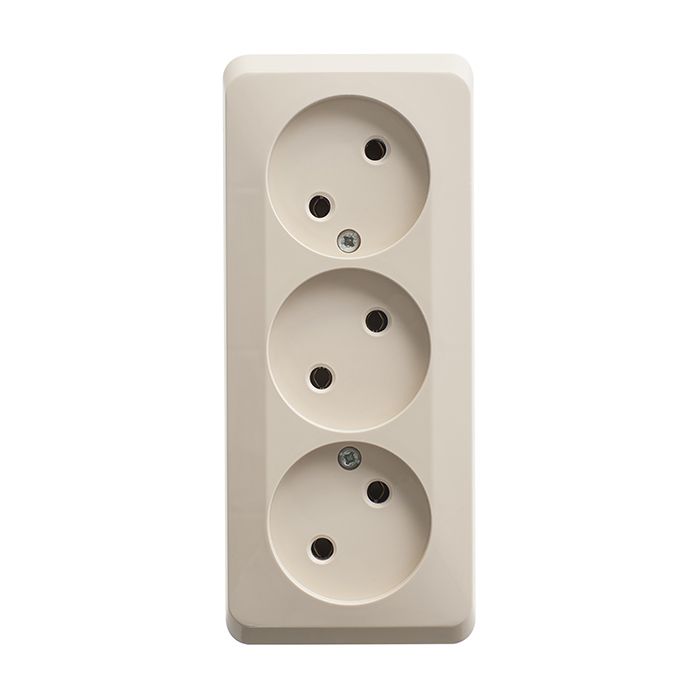

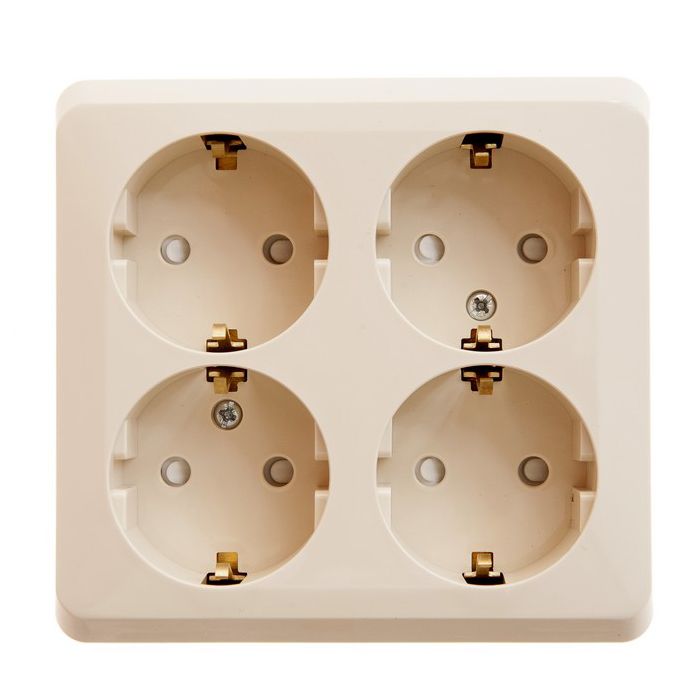

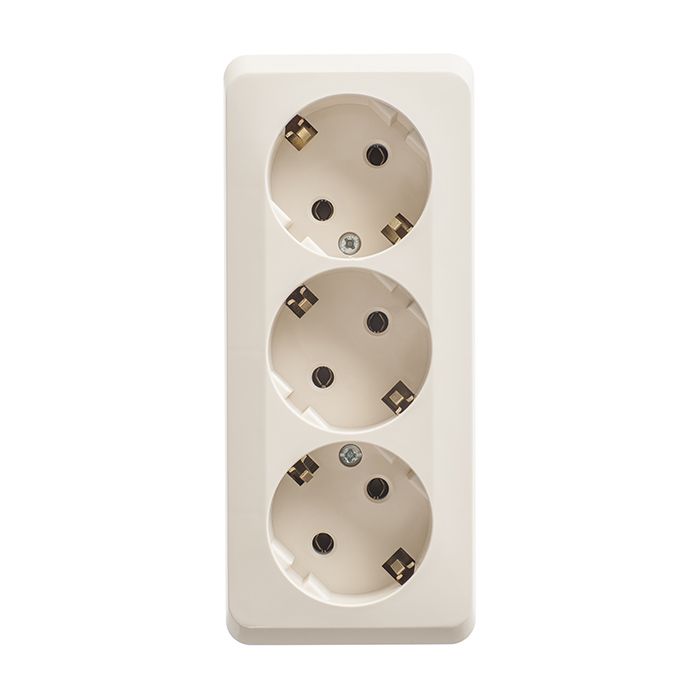

Блок накладных розеток

Накладные розетки одинарные, двойные, тройные, четверные, пятирные. Может быть и больше. Все они расположены в ряд в одном корпусе.

Розетки выдвижные

Есть ещё выдвижные розетки. Они используются в основном в кухонных панелях. Их можно устанавливать в столешницах, шкафах и в других местах кухонной мебели. Удобство очевидно. Выдвинул блок розеток, включил прибор. После использования бытового прибора блок розеток можно задвинуть обратно.

Блок розетка-выключатель

Есть также блоки розеток – розетка с выключателем. Выключатель на такой розетке можно использовать автономно, а можно использовать для включения розетки на этом блоке. С помощью такого выключателя можно управлять включением бытового прибора, включенного в эту розетку.

Розетки с шторками

Есть розетки со шторками, закрывающими отверстия для вилки. Это необходимо для дополнительной защиты пользователя от поражения электрическим током. Механизм устроен таким образом, что шторки открываются только при включении вилки в розетку. Если вы попытаетесь засунуть в одно отверстие розетки металлический или какой либо другой предмет, подходящий по диаметру, то это вам не удастся. Шторка не откроется. В основном это защита от детей.

Розетки с таймером

Существуют ещё розетки с таймером. Но в основном они существуют в виде переходника, который нужно включить в обычную розетку. Такая розетка отключает или включает бытовой прибор через определенное время, выставленное на таймере. Таймеры бывают двух видов:

• С суточным программированием на 24 часа
• С недельным программированием

Розетки с УЗО (устройство защитного отключения)

Розетки со встроенными УЗО (устройством защитного отключения) устанавливают в помещениях где есть вероятность поражения электрическим током (во влажных помещениях, для подключения стиральной машинки, электрического водонагревателя).

По степени защиты

Электрические розетки подразделяются по степени защиты от воздействия влаги и пыли. Это техническая характеристика – степень защиты IP. В зависимости от условий эксплуатации применяют розетки с разной степенью защиты IP.

Существуют следующие виды защиты:

• Розетки со степенью защиты IP20 устанавливают в сухих помещениях;
• Розетки со степенью защиты IP43, IP44 устанавливают в помещения с повышенной влажностью, а также под козырьками и навесами, где нет прямого воздействия струй воды и пыли.
• Розетки со степенью защиты IP53; IP54 могут устанавливаться под открытым небом.

Розетки с крышкой

Как встраиваемые так и накладные розетки могут иметь крышки на лицевой панели для защиты от попадания пыли и влаги.

Розетки с USB

Есть ещё разновидность розеток для внутренних помещений, которые выполняют две функции – подачи питающего напряжения 220 вольт на бытовой прибор и для зарядки сотового телефона. Такие розетки кроме отверстий для включения вилки прибора имеют ещё и USB порт.

Мощные однофазные розетки

Однофазные бытовые розетки ,как правило, расчитаны на ток не более 16 А. Для питания мощных бытовых приборов используются более мощные розетки. В большинстве случаев они накладные.

Трехфазные розетки

Существуют ещё трехфазные розетки для подключения промышленной аппаратуры. Они используются как на предприятиях, так и в частных домах с трехфазным питающим напряжением.

Как устроены розетки, другие виды розеток, как подключать розетки читайте в моих последующих статьях.

Еще статьи на сайте

Виды розеток. Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.

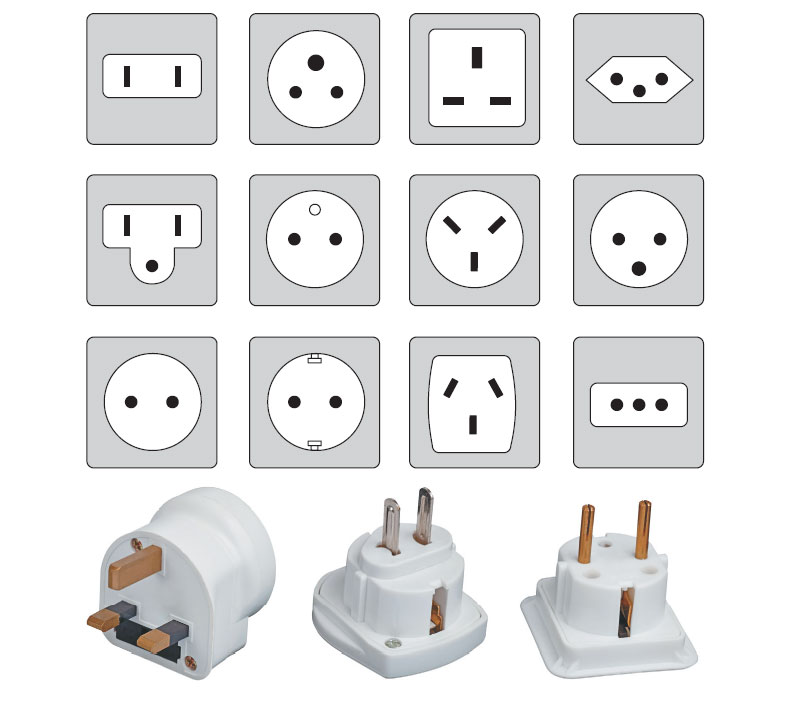

Типы штепсельных соединений розеток

Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

как выбрать самому, примеры, фото .

На прилавках магазинов большое разнообразие розеток для электрической сети. Пользователи порой не догадываются о функциональном назначении некоторых из них. Основное назначение розетки – обеспечение питания электроприборов посредством подсоединения к контактам. Несмотря на простую функцию , розетки отличаются большим разнообразием.

Разновидности розеток



Отличаются они:

по виду монтажа



Розетки бывают встраиваемые и наружные. Встраиваемые – это вид внутреннего монтажа. монтажа.

Такая розетка встраивается в отверстие, сделанное специально для нее. Она не заметна, очертания совпадают с поверхностью стены, или выступают лишь на несколько миллиметров.

Наружная розетка крепится к стене или другой плоскости. Называют ее накладной. Применяется в технических помещениях, где отсутствуют требования к дизайну интерьера. Она отвечает лишь функциональному назначению для связи с источником питания.

Данному виду розетки не требуется отверстие для коробки. Она быстро подключается в электрической сети. Единственный недостаток — выступающая часть корпуса.

Удобны выдвижные розетки, то есть встроенные в стол или другую конструкцию. Когда необходимо включить бытовой прибор, розетка выдвигается при открывании крышки. Используются там, где розетка не часто востребована.

По конструкции корпуса



Различаются розетки по форме корпуса. Если ранее использовалась круглая форма, то сейчас большое распространение приобрела прямоугольная. Встречаются с закругленными краями.

Есть розетки, встроенные в один блок с выключателем.

Повсеместно получили распространение розетки, совмещенные в один блок: двойные, тройные, с четырьмя гнездами.

Иногда пользователи устанавливают одиночные розетки рядом друг с другом. В таком случае для создания целостности используют накладные планки.

Различаются розетки по материалу изготовления, цвету. Самые надежные розетки с  керамическим сердечником – при большой нагрузке они не плавятся.

Пластиковые сердечники предназначены для небольшой нагрузки.

Розетки с дополнительными функциями



Конструкторы в интересах пользователей усовершенствовали розетки, дополнив их некоторыми полезными функциями. Так как они эксплуатируются в разных условиях, то различаются и дополнениями.

Розетки с крышкой



В условиях повышенной влажности ванной комнаты, для использования на улице удобны розетки с крышкой.

В нерабочем положении крышка надежно защищает розетку от попадания влаги, пыли. Есть модели, предназначенные для использования с закрытой крышкой, для этого в ней сделана выемка для шнура.



Розетки с защитой от скачков напряжения



Если в доме нет стабилизатора напряжения, можно поставить розетки с защитой от повышения напряжения в сети. Если оно поднимется выше положенного порога, розетка отключает питание.

Розетка с таймером



Существуют розетки с встроенным таймером.

Таймер программируют на выключение в определенное время. Подходит для деловых людей, которые могут настроить такую розетку на выключение прибора через некоторое время после его ухода из дома. В некоторых есть сложная программа, рассчитанная на периодическое включение-выключение.

Розетки с удлинителем



В данной модели удлинитель встроен в саму розетку. Нет необходимости хранить в доме отдельный удлинитель. В случае необходимости достаточно потянуть шнур и выдвинуть на нужную длину.

Розетки с защитой от детей



Всем известно, насколько опасны открытые розетки для любопытных детей. Изобретатели нашли выход, сконструировав розетку с защитными шторками. Есть два типа моделей: в одних шторки отодвигаются при одновременном надавливании на них. Другой тип с поворотными шторками. Чтобы включить вилку необходимо отодвинуть шторки в сторону.

Другие модели сделаны специально для детской комнаты. Они имеют заглушку, надежно предохраняя детей от электрического тока.

Розетки с USB



Такие розетки предназначены для подключения мобильных устройств на подзарядку. У них имеются обычные контакты для включения приборов и один или несколько выходов USB. Это продиктовано веяниями времени, когда каждый член семьи имеет как минимум один мобильник.

Розетки с УЗО



Если пользователь включают из потенциально опасных приборов включает только стиральную машину, ему нет необходимости устанавливать устройство защитного отключения на центральный щит. На выручку приходят розетки с УЗО. Это неоценимое для пользы устройство. Оно срабатывает при малейшем прикосновении участка тела к участку с пришедшей в негодность изоляцией. УЗО моментально отключает кабель от сети.

Розетки с дизайнерскими проработками



Многие розетки удивляют своей формой. Необычным дизайном.

Есть розетки с встроенными подсветками, которые в темноте определяют место включенного шнура.

Розетки по степени защиты



Все розетки отличаются по степени защиты IP:

• уровень защиты — IP 20, предназначен для  жилых помещений;
• средний уровень IP 21, IP 22 – для установке в неотапливаемых помещениях и под навесами на улице;
• повышенный уровень безопасности IP 43, IP 44 – для помещений с повышенным уровнем влажности;
• высокий уровень IP 54, IP 55 – для установки под открытым небом.



Розетки с заземляющим контактом



В некоторых розетках кроме фазных контактов предусмотрен контакт доя заземления. Такие модели востребованы в семьях, где включают мощные приборы, а также во влажных местах.

Вам это тоже будет интересно:

Виды электрических розеток 220в — Moy-Instrument.Ru

Характеристики и виды современных электрических розеток

Электророзетка является неотъемлемой частью общей системы, проводящей ток. Подобные устройства во множественном количестве присутствуют в любом жилом помещении, на производственных предприятиях, нередко они монтируются и на улицах. Виды розеток представлены большим ассортиментом. Сделать правильный выбор помогут рекомендации, некоторые нюансы.

Конструктивные особенности

Чтобы понять, из чего состоит розетка, необходимо рассмотреть ее устройство. У конструкции имеется лицевая панель из пластика, диэлектрическое основание из керамики (дорогостоящая и хрупкая) или термоустойчивого пластика (более доступный по цене и прочный вариант), разъемы и контакты для подсоединения вилочных штепселей. Что касается контактов, их количество и форма зависят от разновидности, устройства розетки (предназначение для трех- или однофазной сети, наличие или отсутствие заземления) и от страны-производителя. Составной частью электророзеток выступают контакты, которые производятся из следующих материалов:

• луженой латуни — для условий с повышенной влажностью;
• латуни — применение в зданиях с нормальной влажностью;
• бронзы — универсальные варианты.

Самыми капризными считаются белые контакты из латуни, лишенные напыления. При регулярном воздействии влаги происходит их окисление, что приводит к ухудшению качества. Устраняется такой недостаток с помощью специальных пружинящих лепестков, поддерживающих контактирующие пластины.

Луженая латунь отличается матовым белым оттенком, дольше удерживает форму, хорошо пружинит, имеет защитное покрытие. Подобные контакты присутствуют в розетках, которые часто монтируются на улице.

Розетки, дополненные элементами из бронзы, эксплуатируются реже всех, отличительная особенность — высокая стоимость. Такие изделия имеют матовый желтый цвет. Основная характеристика бронзовых изделий заключается в создании качественного контакта в течение длительного времени, они хорошо пружинят.

Создание заземления

Контакты в розетках бывают не только фазными, но и заземляющими. Последние нужны для подключения следующих устройств:

• техника с высокими требованиями относительно электропитания;
• мощные специализированные агрегаты;
• оборудование, в ходе работы которого происходит контакт с водой (стиральные, посудомоечные машины).

Много розеток с заземлением монтируется именно на уличных территориях, в зданиях, не защищенных от влажной среды. Эти требования прописаны в действующих правилах по электробезопасности.

Что касается электророзеток, лишенных заземления, их применение допустимо только в пределах сухого помещения. Они предназначены для подключения к электросети простых приборов: конвекторы, маломощные обогреватели, настольные лампы и пр. Такие устройства отличаются меньшей глубиной, что делает более простым их монтаж, более доступной стоимость. В любом случае сложная техника с высокими требованиями к качеству питания (например, компьютер) должна работать только через розетки с заземлением. Так обеспечивается отведение статики, негативно сказывающейся на электронике, защита от поражения током.

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

1. Крепление только с прямым концом.
2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Жилые помещения оснащаются блочными, объединенными розетками. Такие детали подсоединяются за счет пожильного ввода проводов. Перемычки выполняются из отдельных отверстий.

Электророзетки и их классификация

Розетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

• трехфазные сети с выходом 380 В;
• наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
• электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Различие по способу монтажа

Чтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Они встраиваются в напольное покрытие, столешницу, боковину мебели, дно навесного шкафа. Такие розетки функциональны и удобны в применении, легко маскируются от посторонних глаз.

Степень защиты по IP

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса. Самые распространенные виды:

1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Устройства для улицы часто дополняются специальными крышками, преграждающими скопление большого количества пыли, влаги. Их разрешено использовать в банях, бассейнах.

Отличие по гнездам в общем корпусе

Блок одновременно может содержать несколько приборов, все зависит от числа розеточных гнезд. В таких корпусах часто располагаются специальные розетки, выключатели для USB, интернет-кабелей. Популярными в быту являются тройные, сдвоенные и одинарные описываемые приспособления. Что касается современных новостроек, в них обычно используются блоки, состоящие из одиночных розеток внутреннего типа. Подрозетники могут быть круглыми, чаще используются универсальные прямоугольные модели.

Существуют электророзетки, отличающиеся дополнительными возможностями. Их можно встретить в любом офисе, жилом доме, востребованы они также в отдельно расположенных хозпостройках.

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Эксплуатация с повышенным удобством

«Продвинутые» розетки помогают справляться с разными проблемами, так как обладают дополнительными возможностями. Очень удобный вариант с таймером. Любое устройство включается на определенное время, отключается в подходящий момент. Стоит отметить, что такие приспособления оснащаются электронными или механическими таймерами. В первом случае присутствует дополнительная возможность установить график и частоту отключений, включений бытовой техники.

Существуют розетки, дополненные удлинителями, которые часто задействуются в жилых помещениях, офисах. Такие конструкции отличаются невероятным удобством, отдельные функциональные части всегда находятся вместе, решая проблему хранения. Шнур наматывается на замаскированный в стене или мебельной поверхности барабан, розетка при этом задействуется привычным способом. Провод разматывается и сматывается за считанные секунды. Более того, некоторые модели комплектуются дополнительно тройником, то есть одна розетка закреплена в стене, а две остальные свободно перемещаются вместе со шнуром.

Надежная защита от детей

Подобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Виды электрических розеток

Розетка – один из главных элементов токонесущих систем как бытовых, так и производственных. От выбора розетки во многом зависит безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с контактной группой и внешней панели. Последняя обычно сделана из пластмассы.

Диэлектрическая часть может быть выполнена из пластикового или керамического материала. Минус пластика в том, что он плавится и даже может загореться при высокой температуре. Керамика является негорючей. Она полностью сохраняет свойства даже при очень сильном нагреве. Электрические розетки разделяются на разные виды и по другим критериям.

1. Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

2. Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Виды электрических розеток — Статьи по электромонтажу своими руками

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.



Критерии для классификации розеток

Все розетки можно разделить на несколько классов по следующим критериям:

• Тип, принятый для эксплуатации в пределах страны;
• Способ обеспечения безопасности;
• Способ монтажа;
• Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.



Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

1. Накладные;
2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые

Они же внутренние (закрытого типа). Так называют те розетки, колодка и контакты которых врезаются в стену. Поэтому корпус сливается с ее плоскостью без образования выступа. Они монтируются в специальные коробки, если в доме организована скрытая проводка. Разновидностью является розетка скрытой проводки с заземлением.



Для электроплит

Электроплита – прибор высокой мощности. Поэтому подключать ее следует в специальные розетки для электрической плиты. Они бывают однофазные и трехфазные, открытые и закрытые. Розетка для электроплиты 220В – однофазная, а 380В – трехфазная. Они способны работать от сети с силой тока от 20 до 32 ампер.

Для дополнительной безопасности розеточный корпус изготавливается из тугоплавкого пластика или керамики. А контактной группой является латунь.



Разновидности безопасных розеток

Если контакты розетки остаются открытыми, то существует риск поражения электрическим током. Это особенно опасно для детей, поскольку их маленькие пальчики могут легко пролезть в разъем. Непоседы также могут самостоятельно попытаться подключать электроприборы, совать внутрь различные металлические предметы. Защита нужна и самим розеткам. Например, от попадания воды.

С заземлением

Этот вид розеток предназначен исключительно для трехфазной проводки и идеально подходит для домов с заземлением. Для них характерны высокие показатели безопасности, которые удовлетворяют общепринятым нормам.

В электрических розетках с заземлением предусмотрено углубление цилиндрической формы в средней части. В углублении можно обнаружить специальные отверстия, предназначенные для вилки. А в боковой части отчетливо видны контакты прямого заземления. Розеточная конструкция такова, что при подключении вилки сначала обеспечивается контакт с заземлением. Силовые контакты соединяются только после этого.

С устройством защитного отключения (УЗО)

Конструкция подобных моделей предусматривает наличие устройства защитного отключения. Они предназначены для обеспечения безопасности в помещениях с повышенной влажностью воздуха. Например, в ванной комнате легко поразиться током при использовании электроприборов, если они контактируют с водой. Если установить розетку с УЗО, то встроенный датчик моментально зафиксирует утечку тока, если таковая есть. При этом электрический прибор самопроизвольно отключается, пока ток не успел достичь человека. Обесточивание будет происходить и при нарушенной изоляции, при коротком замыкании.

Со шторками

Самая простая защита детей от электрического тока – использование розеток со шторками. Они прикрывают разъем от проникновения посторонних предметов. Шторки могут открываться тремя способами: от нажатия с усилием, путем поворота вилки по кругу, движением вверх. Показатели безопасности не самые высокие. Однако это лучше, чем полное отсутствие защиты.

С поворотной вилкой

Отлично защищает от удара током розетка с поворотной вилкой. Ее конструкция такова, что для смыкания токоведущих частей необходимо не только воткнуть вилку в гнездо, но и повернуть ее по часовой стрелке. Чтобы отключить электроприбор, ее нужно будет повернуть в обратную сторону. Только потом вилку легко можно будет вынуть из гнезда.

С крышками

Для ванной комнаты удобно использовать розетки с крышками. Такие модели надежно защищены от попадания воды. Если бытовой прибор подключен в сеть, то брызги не могут попасть внутрь гнезда, поскольку им мешает штепсельная вилка. При отключении устройства гнездо закрывается специальной крышкой.



По способу монтажа

Несколько розеток можно устанавливать в одном блоке. Иногда с ними совмещают выключатели. А монтировать коробку можно как в стену, так и в пол.

Настенные

Традиционно розетки встраивают в стену или укрепляют на ее поверхности. Это просто и доступно.





Напольные

Настенный способ монтажа имеет ряд минусов. Это не добавляет интерьеру привлекательности, а провода от электрических приборов могут тянуться по всей комнате. Особенно неудобно это в офисах, где сотрудники одновременно работают с десятками компьютеров, подключенных к сети.

Проблему решили напольные розетки электрические, которые монтируются в пол с использованием специального люка. Его крышка надежно защищает гнезда от попадания воды и инородных предметов. Люки идут в один уровень с полом и могут иметь декор, гармонирующий с основной дизайнерской задумкой.

Совмещенные между собой, с выключателем

Если планируется монтаж двух и более розеток, то совмещение их в одном блоке будет рациональным решением. Если их всего две, то есть возможность использовать в этих целях всего один подрозетник. Если их количество равно трем и более, то их придется монтировать в ряд. Для скрытого типа проводки понадобится дополнительная рамка, визуально объединяющая розеточные блоки между собой в единое целое. Точно так же можно совместить розетку с выключателем.



Умные розетки

Для умного дома разработаны специальные умные розетки. Они оснащены разнообразными гаджетами, а управление ими может осуществляться дистанционно.

С датчиком температуры

Розетка со встроенным датчиком температуры позволяет держать под контролем температуру в помещении, в котором она установлена. Причем данные о температуре воздуха можно получать дистанционно посредством sms-сообщений.



С таймером

Розеточная коробка со встроенным механическим таймером позволяет задать время отключения электроприбора. Он отключится самостоятельно, вашего присутствия для этого не понадобится. Механический таймер позволяет устанавливать программу включения и выключения электроприбора продолжительностью 24 часа. Коробка со встроенным цифровым таймером позволяет планировать режим работы розетки на неделю вперед. Про розетки с таймером более подробно можно прочитать тут.

Радиоуправляемые

С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.



Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

• С лампочкой-индикатором. Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.

• С винтовым зажимом, обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.

• Пневморозетки – это розеточные устройства с рабочим напряжением всего в 24 Вольта. К ним подключается не вилка, а уборочный шланг. По сути, это встроенный пылесос, для которого в доме совсем не нужно места. И необходимость в периодическом освобождении контейнера от мусора отпадает. Пневморозетки бывают настенными и напольными.

• Розетка проходная электрическая – не являющаяся конечной в электрической цепи. Силовой провод, питающий ее, уходит к следующей. В цепи может быть несколько последовательно соединенных розеток.

• Универсальные – это розетки с большим количеством видов разъемов. Часто в комплекте поставляются переходники. Это очень удобно, когда в доме приходится использовать электроприборы с разнообразными типами вилок.


Узнаем какие виды розеток бывают: фото, особенности



Узнаем какие виды розеток бывают: фото, особенности li { font-size:1.06rem; } }.sidebar .widget { padding-left: 20px; padding-right: 20px; padding-top: 20px; }::selection { background-color: #4f4f4f; } ::-moz-selection { background-color: #4f4f4f; }a,.themeform label .required,#flexslider-featured .flex-direction-nav .flex-next:hover,#flexslider-featured .flex-direction-nav .flex-prev:hover,.post-hover:hover .post-title a,.post-title a:hover,.sidebar.s1 .post-nav li a:hover i,.content .post-nav li a:hover i,.post-related a:hover,.sidebar.s1 .widget_rss ul li a,#footer .widget_rss ul li a,.sidebar.s1 .widget_calendar a,#footer .widget_calendar a,.sidebar.s1 .alx-tab .tab-item-category a,.sidebar.s1 .alx-posts .post-item-category a,.sidebar. s1 .alx-tab li:hover .tab-item-title a,.sidebar.s1 .alx-tab li:hover .tab-item-comment a,.sidebar.s1 .alx-posts li:hover .post-item-title a,#footer .alx-tab .tab-item-category a,#footer .alx-posts .post-item-category a,#footer .alx-tab li:hover .tab-item-title a,#footer .alx-tab li:hover .tab-item-comment a,#footer .alx-posts li:hover .post-item-title a,.comment-tabs li.active a,.comment-awaiting-moderation,.child-menu a:hover,.child-menu .current_page_item > a,.wp-pagenavi a,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ color: #4f4f4f; }.themeform input[type=»submit»],.themeform button[type=»submit»],.sidebar.s1 .sidebar-top,.sidebar.s1 .sidebar-toggle,#flexslider-featured .flex-control-nav li a.flex-active,.post-tags a:hover,.sidebar.s1 .widget_calendar caption,#footer .widget_calendar caption,.author-bio .bio-avatar:after,.commentlist li.bypostauthor > .comment-body:after,.commentlist li.comment-author-admin > .comment-body:after,.themeform .woocommerce #respond input#submit. alt,.themeform .woocommerce a.button.alt,.themeform .woocommerce button.button.alt,.themeform .woocommerce input.button.alt{ background-color: #4f4f4f; }.post-format .format-container { border-color: #4f4f4f; }.sidebar.s1 .alx-tabs-nav li.active a,#footer .alx-tabs-nav li.active a,.comment-tabs li.active a,.wp-pagenavi a:hover,.wp-pagenavi a:active,.wp-pagenavi span.current,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ border-bottom-color: #4f4f4f!important; } .search-expand, #nav-topbar.nav-container { background-color: #282828}@media only screen and (min-width: 720px) { #nav-topbar .nav ul { background-color: #282828; } } #header { background-color: #dddddd; } @media only screen and (min-width: 720px) { #nav-header .nav ul { background-color: #dddddd; } ]]>

Travel with power: список типов вилок и розеток по всему миру по странам

Это список всемирно известных типов вилок и розеток, стандартного напряжения и частоты. Если вы не уверены, работают ли ваши электрические устройства в другой стране или нет, вы можете проверить список типов вилок и розеток.

Если вы готовитесь к поездке за границу и хотите узнать, работают ли ваши электронные устройства в стране назначения, выберите первую букву целевой страны, чтобы проверить ее напряжение, частоту и тип (ы) вилки.

A B C D E F G H

0

19

0 J K L M N O P Q R

2

0 S T U V W Y Z

Если вы не знаете, как выглядят вилка и розетка, сегодня используются 15 типов вилок и розеток.

15 типов вилок и розеток
Тип A ● Розетка, совместимая с вилкой типа A. ● В основном используется в США, Канаде, Мексике и Японии. ● Диапазон напряжения: в основном 100–127 В. ● Адаптер типа A .	Тип B ● Розетка совместима с вилками типов A и B. ● В основном используется в США, Канаде, Мексике и Японии. ● Диапазон напряжения: обычно 100–127 В. ● Адаптер типа B .	Тип C ● Розетка, совместимая с вилкой типа C. ● Обычно используется в Европе, Южной Америке и Азии. ● Диапазон напряжения: 220–240 В. ● Адаптер типа C .	Тип D ● Розетка совместима с вилкой типа D. ● В основном используется в Индии. ● Диапазон напряжения: 220–240 В.
Тип E ● Розетка, совместимая с вилками типов C, E и F. ● В основном используется во Франции, Бельгии, Польше, Словакии и Чехии. ● Диапазон напряжения: 220–240 В.	Тип F

Типы разъемов ЦП | Small Business

Обновление процессоров в офисных компьютерах имеет большой смысл, учитывая, что, хотя технология процессоров значительно продвинулась, другие компоненты живут дольше, прежде чем они устареют.Обновление представляет собой проблему, поскольку микропроцессоры бывают разных размеров и конфигураций корпусов, требующих разных разъемов. Если разъем материнской платы вашего компьютера не может принять новый форм-фактор процессора, вы не можете его использовать.

Разъемы ZIF

В большинстве современных процессоров используются специальные разъемы, которые позволяют вставлять микросхему с «нулевым усилием вставки». Вместо плотно прилегающих разъемов, таких как разъем для микросхемы памяти или разъем для карты PCI, эти разъемы позволяют практически сразу же вставить микросхему ЦП.Как только он окажется на месте, вы поворачиваете рычаг, который фиксирует ЦП на месте. Чтобы удалить чип, просто поверните рычаг в другую сторону и вытащите его.

Ball or Pin

Процессорные сокеты бывают двух основных типов — массив с шариковой сеткой и массив с штыревой сеткой. Розетки PGA выглядят как шахматная доска с множеством квадратов. Они предназначены для удержания микросхемы ЦП с набором выводов, торчащих из нижней части. Разъемы BGA и наземной сети, которые обычно используются в портативных компьютерах и в тестовых приложениях, предназначены для подключения микросхем ЦП, не имеющих контактов.Разъемы BGA часто требуют пайки процессора.

Номера и расположение выводов

Разъемы различаются количеством выводов ЦП, которые они могут удерживать. Современные микросхемы ЦП передают 32 или 64 бита данных миллиарды раз в секунду в память компьютера, графическую систему, хранилище и другие системы, требуя сотен или тысяч физических соединений для поддержки передачи. Таким образом, если у вас 1155-контактный процессор, вам понадобится 1155-контактный разъем. В большинстве случаев вы не можете подключить микросхему ЦП с меньшим количеством контактов к сокету с большим количеством контактов, поскольку контакты, которые есть у ЦП, не будут совпадать ни с физическим разъемом, ни с его внутренней проводкой.

Intel и AMD Sockets

Два основных производителя микросхем ЦП — Intel и Advanced Micro Devices — используют разные и несовместимые разъемы. Сокеты Intel обычно называют по количеству контактов, которые у них есть, поэтому компьютер с подключением к процессору Socket 2011 имеет процессор с разъемом 2011 года. Разъемы AMD обычно имеют последовательную нумерацию, при этом доступны разъемы семейства AM и FM. Серверные и мобильные процессоры обоих производителей также часто используют сокеты, отличные от настольных процессоров.

Информация о базовых знаниях о разъемах и типах разъемов — блог RHD

Недавно, просматривая FAQ, я наткнулся на вопрос «Что такое сокет?» Для тех, кто не знаком, объясню.

Вкратце, сокет Unix (технически правильное имя — сокет домена Unix, UDS ) обеспечивает связь между двумя разными процессами на одном и том же компьютере или на разных машинах в рамках клиент-серверных приложений.Если быть более точным, это способ связи между компьютерами с использованием стандартного файла дескрипторов Unix.

Каждое действие ввода / вывода системы UNIX выполняется путем записи или чтения файла дескриптора. Файл дескриптора — это открытый файл, связанный с целым числом. Это может быть сетевое соединение, текстовый файл, терминал или что-то еще. Он выглядит и ведет себя как файловый дескриптор низкого уровня. Это происходит потому, что такие команды, как read () и write (), работают так же, как и с файлами и каналами.

Типы розеток

Есть четыре типа розеток.

Первые 2 используются чаще, чем вторые 2 типа:

Потоковые сокеты

Доставка в сетевом окружении гарантирована. Они используют TCP (протоколы управления передачей) для передачи данных.

Потоковый сокет — это тип сокета межпроцессного взаимодействия или сетевого сокета, который обеспечивает ориентированный на соединение, упорядоченный и уникальный поток данных без границ записи с четко определенными механизмами для создания и разрушения соединений и для обнаружения ошибок.

Потоковый сокет передает данные надежно, по порядку и с внеполосными возможностями. Если вы отправите три предмета «A, B, C», то получатель получит их в том же порядке.

Сокеты для дейтаграмм

Доставка в сетевом окружении не гарантируется. Эти UDP (протоколы пользовательских дейтаграмм) для передачи данных.

Необработанные розетки

Они предоставляют пользователю доступ к базовым протоколам связи, которые поддерживают абстракции сокетов. Они не предназначены для общего пользования.

Последовательные пакетные сокеты (SPS)

Последовательные пакетные сокеты аналогичны потоковым сокетам, за исключением сохранения границ записи. Интерфейс SPP предоставляется только как часть абстракции сокетов сетевой системы и очень важен в большинстве серьезных сетевых системных приложений.

Он позволяет пользователю изменять заголовок SP Protocols в пакете или группе пакетов, либо записывая заголовок прототипа вместе с данными, которые должны быть отправлены, либо указав заголовок по умолчанию, который будет использоваться со всеми исходящими данными.

SPS позволяет пользователю получать заголовок входящих пакетов.

Описанный выше процесс заключается в обмене данными между сокетами одного типа. Но нет никаких ограничений на обмен данными между разными типами сокетов.

Связь

Здесь вы можете найти более общую информацию о сокетах Unix.

---

Если вы новичок в работе с контейнерами или имеете опыт, загрузка этой шпаргалки по поможет вам, когда вы столкнетесь с задачами, которые вы не выполняли в последнее время.

Связанные

Типы процессорных сокетов | Ваш бизнес

Статьи по теме

Обычно вы не можете работать с внутренними компонентами своих компьютеров, но если ваш бизнес требует знания центральных процессоров (ЦП), вам также необходимо узнать о сокетах ЦП. Это не узкая тема: сокетов почти столько же, сколько типов процессоров. Однако вы можете изучить спецификации двух основных типов сокетов, а затем обратиться к документации производителя, чтобы получить дополнительную информацию о тех, которые использует конкретный процессор.

Pin Grid Array

Pin Grid Array (PGA) В разъемах ЦП используются металлические или керамические контакты для подключения ЦП к материнской плате. Контакты, прикрепленные к специальному держателю, содержат процессор, а контакты вставляются в материнскую плату, содержащую соответствующий набор отверстий. Контакты передают электрические сигналы к процессору и от него к остальной части компьютера. Следовательно, металл или керамика, используемые для контактов и корпуса, устойчивы к высоким температурам из-за большого количества электрического тока, проходящего через них.

Land Grid Array

Розетка Land Grid была построена в ответ на PGA. LGA все еще содержит контакты, но они уже находятся на материнской плате. Сам разъем лежит в материнской плате и имеет корпус на верхнем конце, а ЦП помещается внутри корпуса и фиксируется прижимным рычагом. ЦП лежит в корпусе через ряд канавок и взаимодействует с помощью электронных сигналов, передаваемых через поверхности передачи внутри сокета. .

PGA против LGA

Разъемы PGA изначально использовались в качестве основных контроллеров ЦП для процессоров Intel. Однако сокеты PGA имеют заметный недостаток: контакты сокета легко повреждаются, что делает их и процессор бесполезными. Даже создание разъемов PGA для обеспечения нулевого фактического давления, необходимого для вставки чипа, не решило эту проблему. Тем не менее, утверждалось, что процессоры не следует часто менять или удалять, если вообще, что делает эту слабость чем-то вроде спора.И Intel, и AMD используют разъемы PGA и LGA.

Процессоры Intel и AMD

Поскольку оба производителя процессоров используют разные разъемы, основные различия между двумя типами могут различаться. Кроме того, и AMD, и Intel также создают особые типы сокетов для определенных процессоров. Фактически, Intel часто создает сокеты для процессоров, несовместимых с предыдущим поколением или процессорами. Разница между некоторыми розетками может быть не очевидна только с первого взгляда. Лучше всего при обновлении процессоров проконсультироваться с инструкциями производителя о том, какие разъемы требуются для процессора и какие разъемы используются на вашей материнской плате.

Ссылки

Writer Bio

Джексон Джексон специализируется на литературе, компьютерах и технологиях. Он имеет степень бакалавра искусств по английскому языку и информатике Университета Южного Иллинойса в Эдвардсвилле.

Изображение предоставлено

Hemera Technologies / AbleStock.com / Getty Images

Типы розеток • Искусство путешествовать: путешествовать, исследовать, открывать: Искусство путешествовать: путешествовать, исследовать, открывать

Путешествовать — это весело (всем хотелось бы согласен), но собирать вещи для поездки, подавать документы на визу, выяснять условия вождения, электричество (типы розеток) и глобальный Интернет — не так уж и весело.Правильно?

Мы понимаем вашу боль. Поскольку мы путешествуем по миру и стараемся убедиться, что у нас есть идеальный контрольный список для подготовки и упаковки, к сожалению, это случается редко. Но сегодня для вас есть хорошие новости. Мы собрали и сделали для вас заметки, чтобы помочь вам решить, какие адаптеры вам могут понадобиться для вашей следующей международной поездки.

В настоящее время используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США, начиная с буквы A и заканчивая буквой O.Всего 15 различных типов розеток. (вздох.)

Посетите веб-сайт мировых стандартов, чтобы увидеть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире, и подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частота. Весело, верно!

Тип A

В основном используется в США, Канаде, Мексике и Японии
Контакты: 2 контакта
Заземление: Не заземлено
Ампер: 15 A
Напряжение: 100 — 127 В
Совместимость: Розетка совместима с типом вилки B

Тип B

В основном используется в США, Канаде, Мексике и Японии
Контакты: 3 контакта
Заземление: заземлено
Ампер: 15 A
Напряжение: 100-127 В
Совместимость: Нет

Тип C

Обычно используется в Европе, Южной Америке и Азии
Контакты: 2 контакта
Земля: Не заземлено
Ампер: 2. 5 A
Напряжение: 220 — 240 В
Совместимость: Нет

Тип D

В основном используется в Индии и Непале
Контакты: 3 контакта
Заземление: Заземлено
Ампер: 5 A
Напряжение: 220 — 240 В Совместимость
: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип E

В основном используется во Франции, Бельгии, Польше, Словакии и Чехии
Контакты: 2 контакта
Земля: заземлен
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилками типов C и F

Тип F

Используется почти везде в Европе и России (кроме Великобритании и Ирландии)
Контакты: 2 контакта
Земля: заземлено
А: 16 А
Напряжение: 220 — 240 В
Совместимость: Розетка совместима с вилками типов C и E

Тип G

В основном используется в Великобритании, Ирландии, Мальте, Малайзии, Гонконге и Сингапуре
Контакты: 3 контакта
Земля: с заземлением
А: 13 А
Напряжение: 220 — 240 В
Совместимость: Нет

Тип H

Используется исключительно в Израиле (включая Западный берег и сектор Газа)
Контакты: 3 контакта
Заземление: заземлено
А : 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип I

В основном используется в Австралии, Новой Зеландии, Китае и Аргентине
Контакты: 2 или 3 контакта
Земля: 2 контакта не заземлены / 3 контакта заземлены
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Нет

Тип J

Используется почти исключительно в Швейцарии, Лихтенштейне и Руанде
Контакты: 3 контакта
Заземление: заземлено
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Розетка совместима с вилкой типа C

Тип K

Используется почти исключительно в Дании и Гренландии
Контакты: 3 контакта 9013 0 Земля: Заземлен
А: 16 A
Напряжение: 220-240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип L

Используется почти исключительно в Италии и Чили
Контакты : 3 контакта
Заземление: Заземление
А: 10 А и 16 А
220 — 240 В
Совместимость: Розетка 10 А, совместимая с вилкой типа C (версия 10 А)

Тип M

В основном используется в Южной Африке
Контакты: 3 контакта
Заземление: заземлено
Ампер: 15 А
Напряжение: 220 — 240 В
Совместимость: Нет

Тип N

Используется почти исключительно в Бразилии
Контакты: 3 контакта
Заземление: заземлено
А: 10 A & 20 A
Напряжение: 100 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C

Тип O

Используется исключительно в Таиланде
Контакты: 3 контакта
Заземление: заземлено
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Разъем, совместимый с вилкой типа C (небезопасная совместимость с E и F)

* Все изображения вилок и розеток предоставлены: Мировые стандарты ЕС

TCP / IP и разъемы — Python 401 2.1 документация

В этом уроке мы поймем, как компьютеры взаимодействуют друг с другом по сети. В уроке есть несколько более длинных примеров кода, которые вы, возможно, захотите иметь под рукой. Они воспроизведены в socket_exercises.py

Основы сети

Задания, выполняемые компьютером, называются процессами . Процессы могут общаться друг с другом. Эта связь может происходить внутри одной машины, между двумя машинами или между многими машинами в сети.

Когда мы говорим о процессе взаимодействия машин друг с другом, мы говорим о уровнях активности . Эти слоя в основном произвольные. Существует ряд действующих схем наслоения. У каждого из них разные названия и четное количество слоев. Но по сути, все описывают один и тот же процесс. Наиболее распространенная из этих схем называется TCP / IP Stack .

Стек TCP / IP — ссылка

Нижний уровень — это «Link Layer».Канальный уровень имеет дело с физическими соединениями между машинами, «проводом» (если он есть). Здесь мы упаковываем данные для физического переноса с одной машины на другую. Этот уровень также отвечает за передачу упакованных данных по физическому носителю. Природа этой среды произвольна, это может быть провод, телефонные кабели, радиоволны, инфракрасный свет или любое количество других средств массовой информации.

В вашем компьютере карта (и) сетевого интерфейса (NIC) отвечает за операции на канальном уровне.

Стек TCP / IP — Интернет

Поднимаясь вверх, у нас есть «Уровень Интернета». Этот уровень занимается адресацией сообщений и их маршрутизацией с одного компьютера на другой. Здесь мы отвечаем на вопросы, куда мы идем и как мы туда доберемся?

Операции на этом уровне не зависят от физической среды. Фактически, существует знаменитый эксперимент по созданию IP-адреса через Avian Carrier (IPoAC), который включал отправку пакетов данных с помощью голубя-носителя от одной станции к другой.

Уровень Интернета не обещает надежности. Вы можете отправлять данные, но, используя протоколы на этом уровне, вы не можете узнать, прибыли они или нет.

В настоящее время в Интернет-уровне действуют две основные системы адресации.

Система IPv4 является исторической системой и остается наиболее широко используемой. В IPv4 адреса выглядят так: 192.168.1.100 . Они состоят из строк, содержащих четыре десятичных числа от 0 до 255, разделенных точками.Недостаток этой системы в том, что общее количество адресов ограничено. Всего существует чуть более 4,25 миллиона адресов, а с учетом того, что целые блоки зарезервированы, на самом деле это намного меньше. Даже при использовании сетевых псевдонимов у нас быстро заканчивается место.

Система IPv6 — это путь в будущее. Он уже используется на нескольких серверах по всему миру. В IPv6 адреса состоят из восьми шестнадцатеричных квартетов, разделенных двоеточиями: 2001: 0db8: 85a3: 0042: 0000: 8a2e: 0370: 7334 В IPv6 их 3.32 адреса на каждого человека, живущего сегодня на планете.

Стек TCP / IP — Транспорт

Следующим идет «Транспортный уровень». Этот уровень занимается передачей и приемом данных отдельными процессами. На транспортном уровне мы находим исправление ошибок, управление потоком и управление перегрузками.

Общие протоколы на транспортном уровне включают TCP (протокол управления передачей) и UDP (протокол дейтаграмм пользователя).

Не все транспортные протоколы «надежны».Например, TCP гарантирует повторную отправку отброшенных пакетов. Если вы отправляете сообщение, вы уверены, что оно придет (или что вы узнаете, если оно не пришло). UDP не дает таких гарантий. Для обеспечения надежности требуется определенная болтовня между отправителем и получателем. Надежные протоколы медленные и дорогие по ресурсам и времени.

«Транспортный уровень» также устанавливает концепцию порта . IP-адреса указывают на конкретный компьютер в сети.Порт обеспечивает адресацию для отдельных приложений на одном хосте. В адресе IPv4 мы добавляем порт с помощью двоеточия: 192.168.1.100:80 (часть : 80 — это порт ). В IPv6 двоеточие уже является разделителем, поэтому мы заключаем адрес в квадратные скобки, а затем добавляем порт: [2001: db8: 85a3: 8d3: 1319: 8a2e: 370: 7348]: 443 (: 443 это порт )

Важно иметь способ указать, какой процесс должен получать сообщение.Это означает, что вам не нужно беспокоиться о том, что информация, предназначенная для вашего браузера, будет случайно прочитана вашим почтовым клиентом.

Порты

Есть определенные портов , которые обычно считаются принадлежащими данным приложениям или методам связи:

• 80/443 — HTTP / HTTPS
• 20 — FTP
• 22 — SSH
• 23 — Telnet
• 25 — SMTP
• …

Эти порты часто называют хорошо известными портами .Канонический список можно найти на этой странице в Википедии.

На всех компьютерах есть конечное количество портов. Всего 65535. Это общее количество сгруппировано в несколько разных классов.

Порты с номерами от 0 до 1023: зарезервированы . Чтобы назначить такой порт, процесс должен иметь права администратора.

Порты с номерами 1024-65535 открыты . Это означает, что любой процесс может потребовать один из этих портов во время работы.

Порты с номерами 1024 — 49151 могут быть зарегистрированы .Зарегистрированный порт связан с конкретным приложением или процессом. Например, система баз данных PostgreSQL обычно работает на порту 5432. Но эти ассоциации не высечены на камне. Вы можете свободно открывать и использовать любой порт в этом диапазоне.

Порты с номерами 49152-65535 называются эфемерными . Это означает, что обычно этими портами управляет ваша ОС. Обычно вы не должны использовать их для своих собственных процессов.

Стек TCP / IP — Приложение

Самый верхний уровень — это «Уровень приложения».Это слой, в котором мы живем и работаем. Здесь мы имеем дело непосредственно с данными, производимыми или потребляемыми приложением. Эти данные записываются с использованием набора понятных, четко определенных протоколов . Некоторые примеры, с которыми вы, возможно, знакомы, — это HTTP, SMTP или FTP.

Прикладной уровень не знает (или не должен знать) о функциональности нижних уровней. Но нам действительно нужно передавать данные из уровня приложения. Сокеты предоставляют нам эту возможность.

Розетки

Вспомните на секунду то, что мы только что закончили обсуждать, — стек TCP / IP.Уровень Internet дает нам IP-адрес . Уровень Transport воплощает идею порта . Слой Application не заботится о том, что происходит ниже … Но нам нужно общаться из наших приложений с другими приложениями. Мы можем сделать это, зная конечную точку (IP: порт)

Socket — это программное представление этой конечной точки. Открытие сокета создает своего рода приемопередатчик, который может отправлять и / или принимать байта на заданный IP-адрес и порт.

Сокеты в Python

Python предоставляет стандартный библиотечный модуль, который обеспечивает функциональность сокетов. Он называется socket ( py3 ). Библиотека на самом деле представляет собой очень тонкую оболочку для системной реализации BSD Sockets . Давайте потратим несколько минут на изучение этого модуля. Мы собираемся выполнить следующую часть вместе, поэтому откройте терминал и запустите интерпретатор iPython.

Чтобы создать сокет, вы используете функцию socket ( py3 ) из библиотеки socket .Эта функция принимает до трех необязательных аргументов (здесь мы используем не

.

No related posts.
