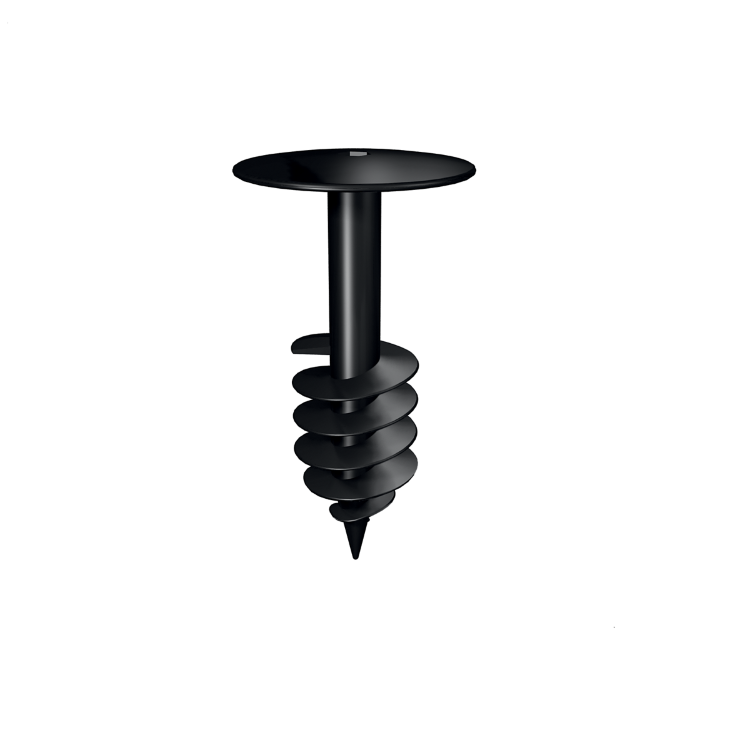

Тарельчатый винтовой дюбель Ejot Ejotherm STR U с заглушкой для крепления теплоизоляционных плит или минеральной ваты (полиэтилен Hostalen), 8/60×135 мм

Применение:

• Дисковый винтовой дюбель ejotherm STR U предназначен для механического крепления теплоизоляционных плит из полистирола или минеральной ваты (MW) методом погружения в изоляционный материал и изоляционные плиты из минеральной ваты с продольной ориентацией волокон в утеплительных системах.
• Применение дюбелей ejotherm STR U с заглушками препятствует прорисовыванию дюбелей на затепленных фасадах на протяжении всего срока службы утеплительной системы.
• Винтовой дюбель с европейским техническим сертификатом ETA
• утопление дюбеля в изоляцию в процессе монтажа с помощью монтажной оснастки STR tool
• Крепление в бетон, плотные и пустотелые строительные материалы и бетон из лёгкого камня (категории применения A, B, C и D)
• Крепёжная глубина только 25 мм
• Для всех теплоизоляционных плит
• Для утопленной и стационарной установки
• Для однородных поверхностей и даже рендеринга

Свойства:

• Одобрено для всех строительных материалов
• Установка с потайной головкой — принцип EJOT STR с крышкой ejotherm STR для однородных поверхностей и равномерного рендеринга — быстро и легко без фрезерной пыли
• Поверхностная установка с использованием штекера ejotherm STR
• Короткие глубины заделки, высокие нагрузки для максимальной безопасности и экономичного использования анкеров
• Постоянное контактное давление
• Предварительно установленный винт для быстрой установки
• 100% контроль установки: утопленная установка омывателя указывает на безопасное крепление

Технические характеристики:

• Диаметр анкера: 8 мм
• Диаметр шайбы: 60 мм
• Глубина сверления, утопленная установка h ₁ ≥: 50 мм (90 мм)
• Глубина сверления, фиксированная поверхность монтажа h ₂ ≥: 35 мм (75 мм)
• Глубина анкеровки h ≥: 25 мм (65 мм)
• Винтовой привод: TORX T30
• Точка теплопередачи χ с потайной установкой: 0,002 Вт/К, поверхность с фиксированной установкой: 0,002 Вт/К
• Используйте категории в соотв.  в ETA *: A, B, C, D, E
• Сертификат DIBt Германии: Z-21.2-1769
• Европейский технический сертификат: ETA-04/0023

Значения в скобках: анкеровка в газобетоне (используйте категорию E)

Нагрузки:

Строительный материал класса А:

• Нормальный бетон C 12/15 в соотв. по EN 206-1: 1,5 кН
• Нормальный бетон C 16/20 — C 50/60 в соотв. по EN 206-1: 1,5 кН
• Облицовка из бетона C16 / 20 — C50 / 60: 1,5 кН

Строительный материал класса B:

• Строительный кирпич (Mz) в соответствии с DIN 105: 1,5 кН
• Силикатный полнотелый кирпич (KS) в соответствии с DIN EN 106: 1,5 кН
• Полнотелый блок из легкого бетона (V) в соответствии с DIN 18152: 0,6 кН

Строительный материал класса C:

• Кирпич с вертикальными пустотами (Hlz) в соответствии с DIN 105: 1,2 кН
• Кирпич с вертикальными пустотами (Hlz) опорный камень в соответствии с ÖNORM B 6124: 0,75 кН
• Силикатный пустотелый кирпич (KSL) в соответствии с EN 106: 1,5 кН
• Легкие бетонные пустотелые блоки (HbL) в соответствии с DIN 18151: 0,6 кН

Строительный материал класса D:

• Легкий пористый бетон (LAC): 0,9 кН

Класс строительных материалов E:

• Автоклавный газобетон P2 — P7: 0,75 кН

Архивы винтовой дюбель для газобетона

Газобетон обладает низкой плотностью, не позволяющей использовать обычные дюбели.

Их распирающее усилие слишком мало для пористого материала, поэтому приходится использовать специальные разновидности крепежных элементов.

Газобетон отличается низкой способностью удерживать крепеж обычного типа. Если в кирпичных стенах с достаточной прочностью удерживается обычный гвоздь, то для газосиликатных блоков такой подход совершенно не годится. Стандартные дюбели плохо удерживаются в гнездах, так как их параметры рассчитаны на работу с плотными материалами. При завинчивании шурупа их размеры увеличиваются настолько, чтобы в достаточной степени уплотнить гнездо, но не сделать процесс завинчивания слишком тяжелым. Однако, в пористых материалах такие крепежи не могут работать, так как уплотнение не получается достаточно прочным. Нужен специальный дюбель для газобетона, изменяющий свои размеры в больших пределах.

Виды и особенности дюбелей для газобетона

Для газосиликатных или газобетонных блоков используются дюбели, обладающие более высокими способностями к расширению.

Кроме этого, их внешняя поверхность изначально оснащается выступающими ребрами, уплотняющими корпус дюбеля еще в момент установки в гнездо.

Материалами для изготовления специальных дюбелей служат:

• пластик;
• металл.

Обе группы крепежных изделий обладают высокими рабочими качествами и полностью соответствуют своему назначению. Однако, они изначально рассчитаны на работу в разных условиях и с разными нагрузками. Принято считать, что металлические дюбели обладают более высокими эксплуатационными показателями и способны выдерживать повышенные нагрузки, чем пластиковые модели. В целом, это верно (хоть и с некоторыми оговорками), но металл склонен к коррозии, а пластик совершенно не реагирует на воздействие влаги. При этом, сами свойства газобетона таковы, что коррозия металла в этом материале проходит значительно медленнее (или вовсе не проходит). Рассмотрим оба вида дюбелей внимательнее.

Пластиковые дюбели

Пластиковые модели дюбелей используются для установки и удержания сравнительно легких предметов, не создающих значительной нагрузки и неподвижных. Они не предназначены для фиксации технических приспособлений м движущимися деталями, бытовой техники, снабженной электродвигателями и т.п. Это важный момент, так как вибрация рано или поздно ослабляет плотность крепления, частицы газобетона отделяются от основного тела гнезда, увеличивая его диаметр. Рано или поздно крепление может ослабнуть настолько, что удерживаемый предмет попросту упадет на пол. Дюбель для газобетона пластиковый может быть изготовлен из разных видов пластмассы:

• нейлон. Этот материал значительно увеличивает возможности крепежа, поскольку его технические характеристики заметно превосходят показатели альтернативных пластиковых моделей. Например, нейлоновый дюбель для газобетона можно использовать для наружных работ — он не теряет своих рабочих качеств при понижении температуры и совершенно не реагирует на другие изменения внешних условий. За универсальный характер использования нейлоновые дюбели высоко оцениваются как рядовыми пользователями, так и специалистами;
• полипропилен. Этот материал плохо переносит низкие температуры, он становится хрупким и не может использоваться для наружных работ. Широкое распространение получили винтовые модели, оснащенные развитой нарезкой по внешней части корпуса. Она удобна тем, что позволяет уплотнить дюбель в гнезде еще с момента установки. При завинчивании шурупа исключается проворачивание корпуса, процесс монтажа не дает сбоев.

Металлические дюбели

Материалом для изготовления металлических дюбелей служит оцинкованная сталь. Другие металлы не применяются, поскольку они дороги.

Часто звучат утверждения, что в газобетоне металлические крепежные изделия быстро ржавеют, поскольку в составе имеется известь или цемент, что образует щелочную среду. Однако, в процессе изготовления материала образуются совершенно новые соединения, которые препятствуют возникновению коррозийных процессов, или, как минимум, максимально замедляют их.

Наиболее популярным видом металлического крепежа является дюбель-гвоздь.

Это элемент, который можно устанавливать в стену без сверления гнезда, простым забиванием в нужном месте.

Этот способ годится только при работе с ячеистыми бетонами низкой плотности, при установке в обычный бетон, кирпич или иной традиционный материал требуется предварительное изготовление гнезда.

Еще одним из наиболее популярных видов является дюбель для газобетона, металлический, MUD (это аббревиатура, означающая Металлический Универсальный Дюбель на латинице). Его еще называют «крокодил», за характерную конусную зубчатую форму внешней части корпуса.

Дюбель для газобетона MUD обеспечивает надежное крепление любых предметов, конструкций или устройств без потерь рабочих качеств со временем. Монтаж этого метиза происходит обычным способом:

• сверлится гнездо, изнутри удаляется пыль и крошка;
• вставляется и аккуратно забивается дюбель заподлицо со стеной;
• завинчивается саморез для навески предметов мебели или бытовой техники.

  Первый размер означает наружный диаметр корпуса. Необходимо использовать сверло диаметром 6 или 8 мм. Второй размер — длина корпуса (глубина гнезда должна быть не меньше 32 или 60 мм).

  Кроме этого, широко используются рамные дюбели.

  Их относят и к группе анкеров, и к дюбелям. Эти элементы используются для сквозного монтажа рам, дверных коробок и прочих элементов конструкции. Это удобно, так как можно выровнять коробку по всем осям, зафиксировать ее положение и больше не менять его. Гнездо для дюбеля сверлят сквозь раму или коробку, для чего его длина может быть достаточно велика (в продаже есть разные модели, предназначенные для установки разнообразных конструкций или предметов). Рамный дюбель действует на ином принципе — распорным механизмом у него является не саморез, а специальная конусная гайка на дальнем конце корпуса. Получается точечное крепление в самой глубокой части гнезда, что позволяет надежно зафиксировать ответственную конструкцию.

  Подытожим сказанное. Выбирая подходящий крепеж, необходимо учитывать низкую несущую способность и сравнительно малую плотность газобетона. Действовать «на авось» и использовать обычные крепежи настоятельно не рекомендуется. Дюбели для установки в газобетон должны иметь достаточно большой ход для максимально плотного крепления в гнезде. Можно использовать пластиковые и металлические элементы, которые выбирают в зависимости от величины и характера ожидающихся нагрузок.

  Дюбель винтовой PBT 6 для лёгкого бетона, 10×50 мм, нейлон, 60 шт.

  Артикул:	82424797
  Вес, кг:	0.216
  Короткое наименование товара для клиента:	Дюбель для легк.бетона PBT 6(60шт.)
  Марка:	STANDERS
  Топ 1000 ADEO:	Нет
  Ширина товара в индивидуальной упаковке (см):	15. 7
  Высота товара в индивидуальной упаковке (см):	21
  Глубина товара в индивидуальной упаковке (см):	4.7
  Вес нетто (кг):	0.216
  Вес материала индивидуальной упаковки (г):	6. 6
  Глубина сверления (мм):	60.0
  Номинальная полезная нагрузка (кг):	30
  Количество в наборе:	60
  Применение продукта:	Предназначен для креплений в газобетоне и пенобетоне. Благодаря широкой резьбе на внешней поверхности дюбеля производится надежное крепление в материал основания. Материал дюбеля нейлон — нестареющий безусадочный материал, что позволяет обеспечить надёжную работу с материалом основания в течение многих лет. Из-за отсутствия распорных усилий допускается крепление близко к краю и друг от друга.
  Вес товара в индивидуальной упаковке (кг):	0.216
  Модель продукта:	Винтовой дюбель
  Ориентировочный выдерживаемый вес полого материала (кг):	30
  Диаметр дюбеля (мм):	10
  Длина дюбеля (в мм):	50. 0
  Цвет:	бежевый
  Состав комплекта:	60 дюбелей
  Вес материала индивидуальной упаковки 2 (г):	0.8
  Страна производства:	Россия
  Тип монтажа:	С винтовым креплением
  Язык упаковки:	Русский, Казахский
  Материал поверхности применения:	Газобетон, Пенобетон
  Язык инструкции:	Русский
  Индивидуальная упаковка : материал:	Полиэтилен низкой плотности
  Легковоспламеняющийся:	Нет
  Совместимо с перфоплитой:	Нет
  Покрытие:	Без покрытия
  Основной материал:	Нейлон
  Диаметр отверстия (мм):	10
  Тип стены:	Газобетон
  Сертификат соответствия:	Нет
  Система «Anti-twist»:	Нет
  Тип продукта:	Дюбель
  Тип упаковки:	Пакетик
  Гарантия производителя (лет):	Отсутствует
  Тип инструмента для использования:	Шуруповерт или отвертка
  Дюбель может быть удален:	Да
  Предварительное сверление:	Да
  Многоразовый дюбель:	Нет
  Диаметр дюбеля (в мм):	10
  Набор:	Набор из 60 шт.
  Продукт без бренда:	Да
  Индивидуальная упаковка : материал 2:	Бумага

  Стандартные резьбовые заглушки (MISUMI) | MISUMI

  ・ Материалы
  [M] Материал:
  MSW 4137 Легированная сталь (M2,5 ~ 10)
  Углеродистая сталь 1045 (M12 ~ 45)
  MSWS, MSWA, MSWAS 1045 Углеродистая сталь
  MSWZ, MSWZS 1045 Углеродистая сталь
  [M] Материал :
  [H] Твердость:
  [H] Твердость:
  34 ~ 43HRC
  33 ~ 38HRC
  [S] Обработка поверхности:
  Черный оксид
  (JIS B 0207, класс 2)
  [S] Обработка поверхности:
  Черный оксид
  (JIS B 0207, класс 2)

  Технические характеристики

  Номер детали

  MSW18 MSWS18 — 6

  ■ Стандартный тип


  MxP		L	B	t	Деталь Номер
  					Тип	M
  2. 5	0,45	3	1,3	1,2	MSW	2,5
  3	0,5	3	1,5			3 *
  4	0,7	4	2	1,5		4 *
  5	0,8	5	2,5	2		5 *
  6	1,0	6	3	3.5		6
  8	1,25	8	4	5		8
  10	1,5	10	5	6		10
  12	1,5 (тонкий)		6	5		12
  14						14
  16			8			16
  18			10			18
  20		12		6		20
  22			12			22
  24			14			24
  25						25
  26						26
  27						27
  28						28
  30			17			30
  33						33
  36		18		10		36
  38						38
  40						40
  42						42
  45						45

  [! ] * Наконечник MSW3, 4, 5 является точкой отсечки.
  [! ] Области Для заказов от 1 ~ 49 шт.: Цена за единицу + Плата за небольшой заказ


  MxP		L	B	Номер детали
  				Тип	M
  8	1,25	8	4	MSWA (сквозное отверстие)	8
  10	1,5	10	5		10
  12	1,5 (тонкий)		6		12
  14					14
  16			8		16
  18			10		18
  20		12			20
  22			12		22
  24			14		24
  25					25
  26					26
  27					27
  28					28
  30			17		30
  33					33




  MxP		L	B	H	т	C	Номер детали
  							Тип	M
  6	1. 0	8	3	9	5	2,5	MSWZ (с шайбой)	6
  8	1,25	10	4	11				8
  10	1,5	12	5	13				10
  12	1,5 (высокое качество)		6	15				12
  14				17				14
  16			8	19				16
  18			10	21				18
  20		15		23				20
  22			12	25				22
  24			14	27				24
  25				28				25
  26				29				26
  27				30				27
  28				31				28
  30			17	33				30
  33				36				33

  ■ Короткий тип


  MxP		L	B	t	Номер детали
  					Тип	ML
  8	1. 25	6	4	3	MSWS (короткий)	8-6
  10	1,5		5			10-6
  12	1,5 (тонкий)		6			12-6
  14						14-6
  16			8			16-6
  18			10			18-6
  20		8		4		20-8
  22			12			22-8
  24			14			24-8
  25						25-8
  26						26-8
  27						27-8
  28						28-8
  30			17			30-8
  33						33-8

  [! ] Области Для заказов от 1 ~ 19 шт. : Цена за единицу + Плата за небольшой заказ


  MxP		L	B	Номер детали
  				Тип	ML
  8	1.25	6	4	MSWAS Сквозное отверстие (короткое)	8-6
  10	1,5		5		10-6
  12	1,5 (тонкое)		6		12-6
  14					14-6
  16			8		16-6
  18			10		18-6
  20		8			20-8
  22			12		22-8
  24			14		24-8
  25					25-8
  26					26-8
  27					27-8
  28					28-8
  30			17		30-8
  33					33-8


  90 021

  MxP		L	B	H	t	C	Номер детали
  							Тип	M-L
  10	1. 5	10	5	13	4	2,0	MSWZS С шайбой (короткая)	10-10
  12	1,5 (тонкая)		6	15				12-10
  14				17				14-10
  16			8	19				16-10
  18			10	21				18-10
  20				23				20-10
  22			12	25				22-10
  24			14	27				24-10
  25				28				25-10
  26				29				26-10
  27				30				27-10
  28				31				28-10
  30		12	17	33	5			30-12
  33				36				33-12

  [! ] Короткий тип имеет более короткий размер L и меньше резьбы по сравнению со стандартным типом (MSW, MSWA, MSWZ). Перед использованием проверьте нагрузку, приложенную к резьбовой пробке, и материал пластины, на которой будет нарезаться резьба.

  Дюбель для всех стен GRIPPER 8 + винт 6×50 (5 DIY)

  Дюбель для всех стен GRIPPER 8 + винт 6×50 (5 DIY) — Sormat RU

  Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Узнать больше »

  Ошибка при отправке ссылки

  Произошла ошибка при отправке вашего сообщения.Попробуйте отправить сообщение еще раз.

  Попробуй еще раз

  Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Узнать больше »

  Дюбель для всех стен GRIPPER 8 + винт 6×50 (5 DIY)

  Совершенная дюбель для всех стен с превосходной прочностью и долговечностью

  • Дюбель премиум-класса из DuPont ™ Hytrel® для предварительной установки в плиту, полые и сплошные стены из любого типа строительного материала.
  • Gripper ™ может выдерживать длительные нагрузки, износ, погодные условия, влажность и хранение лучше, чем обычные заглушки.
  • Микрохимическое покрытие Lo-Vis удерживает заглушку на оптимальной глубине установки, оставаясь при этом скрытым под винтом.
  • Может использоваться со всеми наиболее распространенными типами винтов и винтовыми диаметрами.
  • Условия, подходящие для материала винта: ZP для сухого внутреннего и временного использования вне помещений; HGD / MG и A2 для использования в сухих и влажных помещениях, на открытом воздухе только в сельской местности; A4 для внутреннего, наружного и промышленного использования.

  Обзор продукции

  Прочие коды

  СНРО 1310011 / LVI 3253660

  Материал

  Термопластический эластомер

  Пакеты

  коробка (пакет): 5 / внешний картон: 50 / шт: 1

  Приложения

  • Настенные шкафы
  • Потолочные светильники
  • Полки для хранения
  • Книжная полка
  • Крепление для телевизора
  • Радиаторы
  • Умывальники
  • Писсуары
  • Электроустановки
  • HVAC и сантехника
  • Сантехника

  Основные материалы

  Также подходит для

  • Блок из газобетона
  • Гипсокартон
  • Гипсокартонный композит
  • Блок керамзитобетонный полый легкий
  • Пустотная плита
  • Натуральный камень
  • Бетон без трещин
  • Кирпич глиняный перфорированный
  • Кирпич силикатный перфорированный
  • Полнотелый глиняный кирпич
  • Блок керамзитового керамзита твердый легкий
  • Полнотелый силикатный кирпич

  Технические данные

  Детали установки

  Ширина квартиры (SW)

  Т30

  Макс. толщина приспособления (T _fix )

  12

  Мин. толщина листа (T _{листа, min} )

  12

  Подходящие винты Диаметр

  4,5 — 6

  Подходящие винты Длина

  38 + фиксатор

  Детали установки

  Диаметр сверления (d ₀ ) ⌀

  8

  Минимальная глубина сверления

  44

  Рабочие характеристики

  Основной материал AllГазобетон AAC 2,5Газобетон AAC 4,0Гипсокартон, толщина 12,5 ммГипсокартон стандартный, толщина 12,5 ммПолный силикатный кирпич fb ≥ 15 Н / мм2Полный силикатный кирпич fb ≥ 20 N / мм2Бетон без трещин C20 / 25 Полнотелый глиняный кирпич fb ≥ 30 Н / мм2 Полнотелый керамзитовый заполнитель fb ≥ 3 МН / м2 Полнотелый силикатный кирпич fb ≥ 15 Н / мм2 Полнотелый силикатный кирпич fb ≥ 20 Н / мм2	Винт ø	Тип нагрузки	Глубина заделки (h nom )	Направление нагрузки	Значение нагрузки
  Гипсокартон композитный, толщина 12,5 мм	6 мм	N Rec			0. 24 кН
  Гипсокартон стандартный, толщина 12,5 мм	6 мм	N Rec			0,13 кН
  Бетон без трещин C20 / 25	6 мм	N Rec			1,00 кН
  Полнотелый глиняный кирпич fb ≥ 30 Н / мм2	6 мм	N Rec			0.80 кН
  Плотный легкий керамзит fb ≥ 3 МН / м2	6 мм	N Rec			0,30 кН
  Полнотелый силикатный кирпич fb ≥ 15 Н / мм2	6 мм	N Rec			0,70 кН
  Кирпич силикатный пустотелый fb ≥ 15 Н / мм2	6 мм	N Rec			0. 40 кН
  Полнотелый силикатный кирпич fb ≥ 20 Н / мм2	6 мм	N Rec			0,90 кН
  Кирпич силикатный пустотелый fb ≥ 20 Н / мм2	6 мм	N Rec			0,60 кН
  Газобетон AAC 2,5	6 мм	N Rec			0.15 кН
  Газобетон AAC 4,0	6 мм	N Rec			0,35 кН

  Погружной нагреватель из нержавеющей стали

  с несколькими резьбовыми заглушками Размеры

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  Мощность: 120 и 240 В, 1-фазный
  Плотность ватт:
  & nbsp & nbsp & nbsp 5/8 «Диаметр: 3714 & nbsp «Диаметр: 38 Вт / дюйм²
  & nbsp & nbsp & nbsp 1¼» Диаметр: 24 Вт / дюйм²
  Конечная муфта:
  & nbsp & nbsp & nbsp 5/8, ¾ «Диаметр: 12-дюймовые провода из стекловолокна с температурой 482 ° F ), эпоксидная заливка, рассчитанная на 130 ° C (266 ° F) & nbsp & nbsp & nbsp 1¼ «Диаметр: 8-32 винтовые и гайки
  Оболочка: нерж. сталь 316
  Винтовая пробка и резьба: нержавеющая сталь 316

  ДОПУСКИ
  Допуски по мощности составляют от 5 до 10% при номинальном напряжении.Допуски по длине составляют ± 2% с минимумом ± 1/16 дюйма

  КОНСТРУКЦИЯ 1. Сварной конец 2. Слюда 3. Набивка из оксида магния 4. Элементный провод, расположенный близко к внешней поверхности для максимальной теплопередачи и минимальной внутренней температуры при сохранении хороших диэлектрических свойств 5. Оболочка из нержавеющей стали 316 серии 6. Монтажная втулка 7. Керамический колпачок 8.Гибкие многожильные провода с изоляцией из никелевого сплава или стойкие к ржавчине клеммы

  См. Таблицу размеров 24

  EM 20 AF25 900 120V Арт. Описание Ватт Размеры: (дюймы) A C D- Диаметр 5/8 дюйма, 1/2 NPT 400 6 3/4 9/16 7/8 EMH-060-240V Диаметр 5/8 дюйма , 1/2 NPT 400 6 3/4 9/16 7/8 EMH-061-120V Диаметр 3/4 дюйма, 3/4 NPT 500 6 7/8 5/8 11/8 EMH-061-240V Диаметр 3/4 дюйма, 3/4 NPT 500 6 7/8 5/8 11/8 EMH-110-120V Диаметр 11/4 дюйма, 11/4 NPT 1000 11 13/4 7/8 3 EMH-110-240V Диаметр 11/4 дюйма, 11/4 NPT 1000 11 13/4 7/8 3

  * Значения мощности указаны для агрегата, работающего в воде.

  Rawlplug — английский

  ХАРАКТЕРИСТИКА НАГРУЗКИ F Rk
  Ø5, глубина заделки 24 мм	[кН]	0.60	1,50	1,50	0.60	1,50	0,17
  Ø6, глубина заделки 28 мм	[кН]	1.20	2,50	1,50	0,75	1,50	0,21
  Ø8, глубина заделки 32 мм	[кН]	1,20	3,00	2,50	0,90	1,50	0,37
  Ø10, глубина заделки 36 мм	[кН]	2.50	4,00	0,90	0,90	1,20	0,34
  РАСЧЕТНАЯ НАГРУЗКА F Rd
  Ø5, глубина заделки 24 мм	[кН]	0,33	0. 60	0.60	0,24	0.60	0,08
  Ø6, глубина заделки 28 мм	[кН]	0,66	1,00	0.60	0,30	0.60	0,10
  Ø8, глубина заделки 32 мм	[кН]	0,66	1,20	1.00	0,36	0.60	0,18
  Ø10, глубина заделки 36 мм	[кН]	1,38	1,60	0,36	0,36	0,48	0,17
  РЕКОМЕНДУЕМАЯ НАГРУЗКА F rec
  Ø5, глубина заделки 24 мм	[кН]	0. 24	0,43	0,43	0,17	0,43	0,06
  Ø6, глубина заделки 28 мм	[кН]	0,47	0,71	0,43	0,21	0,43	0,07
  Ø8, глубина заделки 32 мм	[кН]	0.47	0,86	0,71	0,26	0,43	0,13
  Ø10, глубина заделки 36 мм	[кН]	0,99	1,14	0,26	0,26	0,29	0,12

  Погружной нагреватель с резьбовой пробкой | Электрический погружной нагреватель заглушки

  Ориентация заглушки с защитной гильзой

  Технические характеристики погружного нагревателя заглушки

  Заглушка NPT Размер	«С»	Мин. Диаметр вставного отверстия. «Д»	Мин. Длина без обогрева (холодная)	Диаметр элемента	Защитная гильза Макс. Диаметр термобаллона или датчика T-Stat.	Количество элементов	Макс. Напряжение
  1 «	1,25 дюйма (32 мм)	1 1/8 дюйма (29 мм)	1 дюйм (25 мм)	0,315 дюйма (8 мм)	1/4 дюйма (6,4 мм)	1	480
  1 1/4 «	1.25 « (32 мм)	1 3/8 дюйма (35 мм)	1 дюйм (25 мм)	0,315 дюйма (8 мм)	1/4 дюйма (6,4 мм)	1 или 2	480
  2 «	1,88 дюйма (48 мм)	2 1/4 дюйма (57 мм)	2 дюйма (50 мм)	0,475 дюйма (12 мм)	3/8 дюйма (9,5 мм)	2 или 3	600
  2 1/2 «	2 дюйма (51 мм)	2 1/2 дюйма (64 мм)	2 дюйма (50 мм)	0. 475 дюймов (12 мм)	3/8 дюйма (9,5 мм)	3	600

  Допустимое отклонение мощности все блоки + 5% -10%; Допуск сопротивления все отряды + 10% -5%

  Допуск длины погружения для всех блоков: +0 -1/2 дюйма (+0-13 мм) или +0 -1%, в зависимости от того, что больше

  Клеммные коробки

  Клеммные коробки (также называемые корпусами или коробками) защищают электрические клеммы, шину и соединения. Durex предлагает широкий выбор корпусов для удовлетворения практически любых потребностей.Примечание для использования во взрывоопасных зонах: убедитесь, что предоставлена ​​полная информация / NFPA Class, Division, Gas Group, T Code или другая информация об опасностях, а также сведения о применении нагревателя, такие как рабочие температуры, давления и т. Д.

  NEMA 1 общего назначения — клеммные коробки из листового металла




  Light Duty NEMA 4 — влагостойкие клеммные коробки из листового металла


  Heavy Duty NEMA 4 — влагостойкие клеммные коробки из чугуна




  Опции термостата

  Термостаты могут быть установлены внутри клеммной коробки для обеспечения недорогого местного контроля температуры погружного нагревателя с резьбовой пробкой и нагреваемой жидкости. Доступны технологический (автоматический контроль) и верхний предел (ручной сброс) термостаты. Настройки температуры можно регулировать, если не заказан термостат с фиксированной уставкой. Однополюсные (SPST) термостаты обычно используются для однофазных погружных нагревателей, а двухполюсные (DPST) термостаты — для трехфазных погружных нагревателей. В случае нагревателей, потребляющих большой ток, термостаты часто подключаются для «пилотного режима» к реле, поставляемому пользователем. При заказе укажите температурный диапазон, количество полюсов, тип термостата (технологический или ручной сброс, верхний предел) и будет ли он использоваться напрямую или с подключением для пилотного режима.

  Стандартные ламповые и капиллярные термостаты

  Диапазон температур	Тип	Макс. Амперы до 240 В переменного тока	Макс. Усилители при 480в
  0 — 100 ° F	Однополюсный (SPST)	20 ампер	НЕТ
  85 — 230 ° F	Однополюсный (SPST)	20 ампер	НЕТ
  120 — 570 ° F	Однополюсный (SPST)	20 ампер	НЕТ
  0–100 ° F	Двухполюсный (DPST)	30 ампер	21 ампер
  60 — 250 ° F	Двухполюсный (DPST)	30 ампер	21 ампер
  100 — 550 ° F	Двухполюсный (DPST)	30 ампер	21 ампер

  Опции датчика температуры

  Датчики процесса

  Термопара или зонд датчика RTD можно вставить в защитную гильзу в нагревателе для измерения температуры технологической жидкости. Тип J и тип K являются наиболее распространенными калибровками термопар, в то время как датчик Pt 100 ° DIN Curve является наиболее распространенным используемым RTD. Термопары типа J и RTD обычно используются при температуре до 1000 ° F (540 ° C), тогда как термопары типа K используются до 2000 ° F (1100 ° C) макс. Доступны другие датчики. Стандартная длина кабеля составляет 60 дюймов (1825 мм). Укажите тип датчика и длину кабеля при заказе.

  Датчики верхнего предела

  Зонд термопары или датчика RTD проходит через резьбовую пробку и зажимается непосредственно на нагревательном элементе для измерения температуры элемента.Это позволяет контролировать температуру оболочки для предотвращения условий перегрева, которые могут сократить срок службы нагревателя и / или предотвратить деградацию жидкости. В качестве опции датчик верхнего предела может быть вставлен в защитную гильзу, зажатую или приваренную к оболочке нагревательного элемента. Это упрощает замену датчика, но за счет более медленного времени отклика датчика. Если нагреватель будет использоваться вертикально или в циркуляционном нагревателе, свяжитесь с Durex, чтобы убедиться в правильном размещении датчика. Стандартная длина кабеля — 60 дюймов (1825 мм).При заказе укажите тип датчика, способ монтажа датчика и длину провода.

  Варианты конструкции

  Резьбовая пробка

  Размеры заглушек: 1,25 дюйма, 1,50 дюйма, 2 дюйма, 2,50 дюйма, 3 дюйма, 4 дюйма NPT (национальная трубная резьба). Другие размеры трубной резьбы и типы резьбы (например, British Standard Pipe или BSP) доступны по запросу. Доступные материалы для резьбовых пробок: латунь, сталь, нержавеющая сталь 304 и 316. Другие возможны по запросу.

  Холодная длина

  Длина без нагрева (в холодном состоянии) может быть изменена в соответствии с требованиями применения.Более длинные неотапливаемые секции часто используются для охлаждения конечной области или для сосредоточения тепловыделения в определенной области нагреваемой среды.

  Обработка и обработка оболочки

  Для фармацевтических и других «чистых» применений может поставляться полировка отжига. Также доступны, в зависимости от конфигурации, пассивация и электрополировка, которые удаляют любое свободное железо, а также обеспечивают более гладкую поверхность как на нагревательном элементе, так и на резьбовом соединении.

  Варианты уплотнения

  Силиконовое конформное покрытие — Стандартное для единиц по каталогу, это уплотнение обеспечивает общую защиту от влаги / загрязнения до 220 ° F (105 ° C). Однако он пористый и со временем пропускает влагу. Не рекомендуется для хранения или использования в условиях повышенной влажности.

  Силикон RTV — Обеспечивает улучшенную защиту от влаги и загрязнений до 400 ° F (200 ° C). Однако он также пористый и со временем пропускает влагу.

  Эпоксидное уплотнение — Обеспечивает лучшую защиту от влаги и загрязнений среди этих уплотнений. Рассчитанный на 450 ° F (230 ° C), это уплотнение имеет низкую пористость и рекомендуется для применения при более высоких температурах, в средах с высокой влажностью и там, где предполагается длительное хранение.

  Как заказать погружной нагреватель с резьбовой пробкой

  Чтобы разместить заказ или получить коммерческое предложение, предоставьте информацию, указанную ниже. Обратитесь в Durex Industries за дополнительной помощью.

  • Электрические параметры: Напряжение, фаза, мощность

  • Размер и материал резьбовой заглушки: 1,25 дюйма, 1,50 дюйма, 2 дюйма, 2,50 дюйма, 3 дюйма, 4 дюйма NPT или другой размер и стандарт; латунь, сталь, 304SS или 316SS

  • Материал оболочки элемента : Медь, сталь, 304SS, 316SS, Incoloy® или другое

  • Диаметр и количество элемента: Укажите диаметр и количество элемента (один, два или три).

  • Плотность элемента в ваттах: 8, 16, 23, 48 или 60 Вт / дюйм2 или другое значение плотности в ваттах

  • Длина погружения: Обеспечьте желаемую длину погружения или максимально допустимую длину.

  • Варианты уплотнения: Силиконовое защитное покрытие (стандартное), RTV или эпоксидное покрытие

  • Электрический шкаф: NEMA 1 (стандарт), NEMA 4, NEMA 7, NEMA 4/7 или другое; Если требуется рейтинг опасной зоны, укажите классификацию местоположения.

  • Датчики и управление: Нет (стандарт), тип термостата (технологический или ручной сброс верхнего предела) и диапазон; тип датчика процесса и / или датчик верхнего предела типа

  Цель состоит в том, чтобы оптимизировать конфигурацию нагревателя для обеспечения максимально длительного срока службы при минимизации общих затрат на продукт и жизненного цикла. Приведенные ниже общие рекомендации по температуре, материалу оболочки и удельной мощности могут помочь в правильном выборе нагревателя для некоторых распространенных жидкостей. Обратитесь в Durex за дополнительной помощью.

  Жидкость	Макс. Рабочая температура ° F (° C)	Уровень pH и / или концентрация	Рекомендуемый материал оболочки	Типовой материал заглушки	Макс. Плотность Вт / дюйм 2 (Вт / см 2 )
  Чистая питьевая вода	212 (100)	Нейтральный (pH от 6 до 8)	Медь	Латунь	60-90 (9.5-14)
  Технологическая вода и слабое решение	212 (100)	pH от 5 до 9; 2-3%	Incoloy®, 304SS	Сталь или 304SS	48 (7,5)
  Деминерализованная деионизированная вода	212 (100)	нейтральный	304SS или 316SS (пассивированный)	304SS или 316SS	60 (9,5)
  Слабые (кислые) растворы *	210 (100)	До 5-6%	Incoloy®, 316SS	Сталь	48 (7.5)
  Слабокоррозионные (кислые) растворы *	180 (80)	5-15%	Incoloy®, 316SS	304SS или 316SS	20-30 (3,5)
  Сильно коррозионные (кислотные) растворы *	180 (80)	> 15%	Incoloy®, титан, Teflon®	304SS или другое	15–16 (2,5)
  Каустическая сода 10%	200 (100)	pH 14; 10%	Инколой®	Сталь	20-23 (3. 5)
  Каустическая сода 50%	250 (120)	pH 14; 50%	Инколой®	Сталь	16 (2,5)
  Мазут 1 и 2; Керосиновое смазочное масло SAE 10-30	200-250 (95-120)	–	Сталь	Сталь	20-23 (3,5)
  Мазут 4 и 5; Смазочное масло SAE 40-50	200-250 (95-120)	–	Сталь	Сталь	15-16 (2.5)
  Мазут 6 и бункер C	160 (70)	–	Сталь	Сталь	6-8 (1,2)
  Гидравлическое масло	100 (40)	–	Сталь	Сталь	15–16 (2,5)
  Этлиенгликоль	300 (150)	–	Сталь	Сталь	23-30 (3.5-4,5)
  Глицерин	500 (260)	–	Инколой®	Сталь	8-10 (1,5)
  Соляная ванна Молтон	800 (425)	–	Сталь, 321SS, Monel®	Сталь	23-30 (3,5-4,5)
  Парафиновый воск	150 (65)	–	Сталь или 304SS	Сталь	15-16 (2. 5)
  Меласса	100 (40)	–	304SS или 316SS	304SS	4-5 (0,7)

  * Материал оболочки и удельная мощность в зависимости от типа кислоты, концентрации, температуры, аэрации, движения и т. Д.

  • Обратите внимание, что пользователь принимает на себя полную ответственность за подтверждение того, что нагреватель подходит для данной системы нагрева жидкости или газа.
  • Убедитесь, что нагревательные элементы ВСЕГДА полностью покрыты жидкостью. Несоблюдение этого может привести к срабатыванию нагревательных элементов на открытом воздухе и преждевременному выходу из строя или, что еще хуже, к возгоранию легковоспламеняющихся паровых смесей, что приведет к серьезным травмам и повреждению оборудования. Настоятельно рекомендуется использовать датчики уровня жидкости.
  • Durex рекомендует использовать термостат или контроллер процесса, а также датчик верхнего предела и утвержденный FM контроллер безопасности для предотвращения непредвиденных перегревов.

    No related posts.
