Подключение электрического выключателя под силу каждому

Сталкиваться с подключением выключателя приходилось многим домовладельцам — при ремонте их нужно или менять, или устанавливать. Первым делом при проведении таких работ нужно отключить электричество — выключить вводной автомат и сделать все для того, чтобы случайно его никто не включил.

Что же касается установки и подключения выключателя, чаще всего встречаются две схемы — подключение одноклавишного выключателя и подключение двухклавишного. Для проведения работ в обоих случаях нам потребуются:

• сами выключатели;
• распределительная коробка;
• соединительные провода;
• изолента.

Подключаем выключатель в распределительной коробке

При подключении важно учитывать один факт: подключать фазный провод к светильнику можно только через выключатель, то есть фаза всегда подключается на разрыв — благодаря этому выключатель будет разрывать фазу, а не ноль, что позволь сделать эксплуатацию приборов безопасной и удобной.

Фазный провод определяется с помощью индикаторной отвертки, обычно он красного цвета.

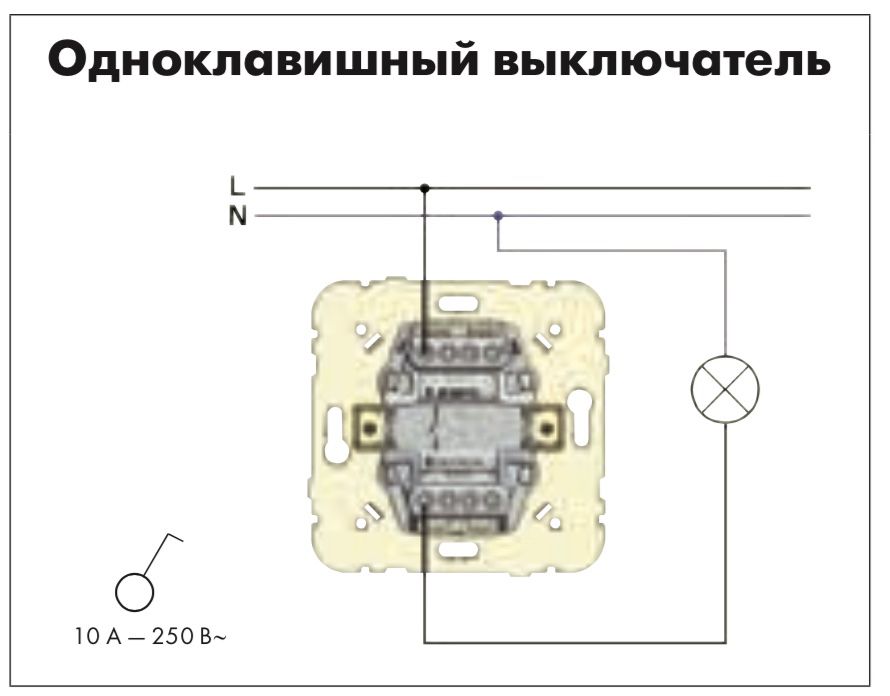

Что в себя включает схема подключения одноклавишного выключателя:

• сам одноклавишный выключатель;
• источник питания;
• распределительную коробку;
• одну или несколько параллельно включенных лампочек.

Для фазы и для ноля для более удобной работы лучше приобрести провода разных цветов, чаще всего это красный и синий.

С распределительного щита к коробке обычно подходит кабель от светильника, выключателя, а также двухпроводной кабель — если он двухцветный, работа значительно упрощается. Фазный провод часто красный, нулевой — синий. Фазный красный провод от щита подключается к красному проводу, который идет к выключателю. Второй провод от выключателя (синий) необходимо подключить к красному проводу, который подключен к светильнику или другой нагрузке. В итоге у нас есть фаза, идущая на лампу и соединенная между собой. Нулевой провод от щита нужно подключить к нулевому проводу, идущему к светильнику.

Таким образом, получилось, что нулевой провод от распределительной коробки соединяется прямо с лампочкой, а фазные провода подключены к светильнику через выключатель.

Подключаем двойной выключатель

Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.

От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников.

Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.

Проходной выключатель: схема управления из трех мест

Иногда двойного выключателя бывает недостаточно. В таком случае используются проходные выключатели, а также перекрестные, которые имеют не три, а четыре контакта, за счет чего получается две пары параллельно переключаемых контактов.
Количество управляющих пунктов не названо четко, главная проблема — сложность коммутации в распределительной коробке, поскольку слишком много проводов к ней подводится. В данном случае важная грамотная маркировка, без которой очень легко запутаться.

Подключение выключателя проводится так: выходная пара контактов из первого проходного выключателя подключается к проводам, которые веду к входной паре следующего перекрестного выключателя — повторять до последнего проходного выключателя, у которого нужно соединить общий контакт с кабелем, который идет к прибору. Провод фазы соединяется с входным контактом первого выключателя, второй провод от светильника — с нулевым распределительной коробки.

Больше статей на нашем канале

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления светом – регулируя положение клавиш, можно отключить или включить группу лампочек в люстре или светильнике. Наиболее востребованными являются двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6. В данной статье вы можете узнать, как подключить двухклавишный выключатель света.

Прежде всего, нужно разобраться в особенностях механизма. Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если же производитель использовал винтовые зажимы, концы проводов нужно будет поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен, поскольку придется периодически осматривать соединения и в случае необходимости подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения двухклавишного (двойного) выключателя позволит выполнить установку без ошибок. На схеме четко определен принцип работы выключателя, который представляет собой два одноклавишных выключателя, заключенных в один общий корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или светильника, а фазный провод (фаза) сначала проходит через двухклавишный выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы), таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор инструментов. Это:

• Отвертки (крестовая, индикаторная)
• Острый нож для снятия изоляции с провода
• Пассатижи
• Уровень и карандаш

Самое время приступить к подключению двухклавишного выключателя.

На первом этапе следует обесточить рабочее помещение, для этого нужно использовать автоматический выключатель. В жилых домах и квартирах почти всегда в щитке присутствует несколько автоматов. Если в данный момент свет не очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или есть другие существенные причины не выключать свет, нужно попробовать отжимать рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще очень важно не перепутать автоматы – они не всегда устанавливаются на конкретную комнату. Может быть так, что один автомат отвечает за розетки, а второй за выключатели. Вот почему проверять наличие напряжения в сети следует только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если выключатель устанавливается на стену при скрытой проводке). Концы проводов обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию на пару сантиметров).

Профессиональные электрики быстро справятся с этой задачей, но человек неопытный может несколько раз случайно обрезать провод, вот почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы выключателя согласно схеме, которая обычно указывается на тыльной части прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со стрелочками.

Если используется блок с двумя выключателями (модуль), нужно учитывать, что каждый из одноклавишных выключателей в составе данного блока нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы не сломать жесткие жилы. После этого можно закрепить выключатель на стене, выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Как подключить выключатель, схема подключения выключателя

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

• выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
• он подключается в цепь фазового провода (L) — рис. 5,
• может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д.,
• в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
• выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
• величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

• В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
• «включено» 1-2, 1-3 — «замыкание»,
• при включенной одной из двух клавиш 2-3 — «обрыв»,
• при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

• L — фазовый, N — нулевой провода,
• S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис. 6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа. Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Подключение проходных выключателей Livolo VL-C701S и VL-C702S

ВНИМАНИЕ!

Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обычные выключатели. Проходные выключатели LIVOLO не работают с выключателями других брендов.

Синхронизация

• Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
• Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

• Прикоснитесь к сенсору Главного переключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
• Синхронизация сброшена.

Однолинейный проходной выключатель Livolo VL-C701S.

• Выключатель используется для управления одной линией нагрузки с двух или трех (не более) мест.
• Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
• В схеме используется Главный и Второстепенные выключатели.
• Для подключения Главного выключателя используются три клеммы: фаза, линия нагрузки и информационный COM-порт.
• Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.



Двухлинейный проходной выключатель Livolo VL-C702S.

• Выключатель используется для управления двумя линиями нагрузки с двух или трех (не более) мест.
• Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстепенные выключатели.
• Для подключения Главного выключателя используются четыре клеммы: фаза, две линии нагрузки и информационный COM-порт.
• Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.



Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.

ЗАДАЧА!

Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.
Реализовать управление отдельными бра по обе стороны кровати.

• Выключатель №1 Главный проходной однолинейный. Управляет лампой №1.
• Выключатель №2 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №2.
• Выключатель №3 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №3.
• Для работы проходных выключателей нужно произвести синхронизацию выключателей.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Подключение проходного выключателя, схема подключения из двух и более мест



Проходной выключатель — что это такое

Исходя из элементарной экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах. Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно , существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая есть благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим количеством контактов. По этому и подключение этих выключателей более сложное. И так разбираемся с проходным выключателем .



Как  работает проходной выключатель

• Принцип работы выключателя
• Схема подключения  выключателя с двух мест
• Схема на три точки
• Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.



Выключатель проходной одноклавишный



 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки





Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.



Подключение проходного выключателя — отличие в количестве контактов

Простой принцип, изменяя положения клавиши вход переключается к одному из выходов.  У проходных выключателей только два рабочих положения:

• вход на выход 1;
• вход на выход 2.

Других положений просто нет. Вследствии чего это все и работает. Поскольку контакт переключается из одного положения в другое,  правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.





Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе

Watch this video on YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре.  Также можно применять даже в спальне  — выключать верхний свет у входа и возле кровати (вспомните сколько раз вы с этим мучились)





Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, вход второго подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении . При нажатии на клавишу любого из устройств, цепь разрывается. Также, при выключенном положении, нажав на клавишу, мы замкнем цепь через одну из перемычек и лампа загорится.



Для наглядности, приведем несколько примеров.

Выключатель схема



Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная от электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже. По правилам они должны находится на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании  скрутки  их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подсоединяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.





Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных  отличается он наличием двух входов и двух выходов.  Переключает он сразу пару контактов. Схему подключения , смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.





Схема подключения с трех точек

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трех контактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.





Куда подключать провода

А вот примерно так разводить по помещению.





Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда два — в  начале и в  конце цепи. Все остальные — перекрестные переключатели.





Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник»,  получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Watch this video on YouTube

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.



Двухклавишный проходной выключатель — схема



Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).





Принцип подключения двухклавишных проходных выключателей

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На  двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.



Информация на заметку: Электропроводка в доме,  Электропроводка в квартире



Как подключить выключатель.

Как установить и подключить выключатель скрытой проводки.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе — «Скрытая проводка под штукатуркой.»
Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов. В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности, за подлицо с поверхностью стены.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда , достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм выключателя. Обязательное условие надежного крепления — передние упоры выключателя, обязательно должны быть шире краев подразетника.
Сверху одевается крышка, крепятся клавиша (клавиши) — монтаж окончен.

На главную страницу В начало

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Двустороннее подключение переключателя света

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь у каждого переключателя будет общий вывод L1 и L2 (L = линейный вывод). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей переходит в положение ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать.Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что двухпозиционный переключатель имеет три контакта.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек. В этой статье описано простое двустороннее подключение переключателя света с аккуратной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — обращайтесь с осторожностью

Схема подключения двустороннего света

Для построения этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочитайте подключение переключателя к фазной линии. Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.


Лестничный шкаф Световая проводка

Двухстороннее управление освещением в основном используется для освещения лестничных клеток. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Схема подключения коммутатора | OBZOR Zlín

Схема подключения коммутатора | OBZOR Злин

Базовые схемы подключения не только для подключения светильников в доме / квартире.

Технические характеристики — коммутационные соединения

	Электропроводка 1 выключатель однополюсный выключатель Используется для управления одним устройством или одной группой устройств из одного места.Для других переключателей и переключателей реверса рассматривается одно устройство в соответствующей цепи.
	Электропроводка 2 переключателя Двухполюсный выключатель Обычно используется в областях, где требуется одновременное отключение рабочего и нулевого провода.
	Электропроводка 5 переключателя Переключатель серии (выключатель света), однополюсный переключатель для двух цепей с отключенным положением Используется для управления двумя электрическими цепями из одного места.
	Отдельная розетка используется для подключения электроприборов к электросети Также доступны розеток с повышенным рейтингом безопасности: — детская розетка — защитная розетка — розетка IP44
	двойной выход Двойная розетка для подключения электроприборов к электросети
	Электропроводка переключателя 6 выключатель лестничной клетки (переменный выключатель), однополюсный двухпозиционный выключатель без отключенного положения Стандартное управление освещением на лестнице или коридоре из двух мест.
	Электропроводка переключателя 6 + 6 Переключатель двойной лестницы (переключатель переменного тока) Используется для управления двумя электрическими цепями из двух мест.
	Электропроводка 6 + 7 + 6 переключатель Переключатель переменного — Перекрестный переключатель — Переменный переключатель Любое количество переключателей с проводкой 7 может быть вставлено между двумя переключателями проводки 6.

Copyright © 2015, Все права защищены OBZOR, výrobní družstvo Zlín, TEL.: 577 195 111

Дизайн и мощность

Этот сайт использует файлы cookie. Которые остаются на сайте, вы даете согласие на их использование Принимать Дополнительная информация

Как подключить две консоли Nintendo Switch для локальной беспроводной игры

Источник: Ребекка Спир / iMore

Локальная беспроводная игра может показаться странной для тех из нас, кто полагается на онлайн для многопользовательской игры любого рода. Но вам не нужно подключение к Интернету для локальной беспроводной игры.Все, что вам нужно, — это две консоли Nintendo Switch (вы и ваш друг), один и тот же игровой картридж и простая задача быть рядом друг с другом. В этом руководстве мы использовали Mario Kart 8 Deluxe в качестве примера того, как настроить локальную беспроводную игру. Однако вы должны знать, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки.

Продукты, использованные в этом руководстве

Как подключить две консоли Switch для локальной игры

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

1. Если у вас есть физическая копия.Посмотрите на заднюю часть коробки рядом с нижней частью . Как видите, Mario Kart 8 Deluxe предлагает локальную игру до 8 игроков.

2. Если у вас нет физической копии игры, перейдите на Nintendo .

   Источник: iMore
3. Введите название игры в поле поиска.

4. Если появляется несколько вариантов, щелкните нужную игру .

   Источник: iMore

5. Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру.

   Источник: iMore

Как подключить две консоли Switch для локальной игры

Подключение консолей Switch

1. Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально. Близость необходима для локальной беспроводной игры.

2. Каждому игроку понадобится собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в консоли Nintendo Switch.

   Источник: iMore
3. Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру.

4. Нажмите любую кнопку , чтобы выйти из этого экрана.

   Источник: iMore
5. Прокрутите вниз до Wireless Play .

6. Выберите вариант local wireless play , который соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом Switch, нажмите 2p.В противном случае придерживайтесь 1p, когда один человек будет на этом коммутаторе.

   Источник: iMore
7. Только один игрок должен создать комнату. Этот человек должен нажать , чтобы создать комнату .

8. Игрок (и) с первого Switch должен будет выбрать драйвер .

   Источник: iMore
9. Затем этим игрокам из первого Switch нужно будет выбрать карт, набор колес и планер .

10. Когда это будет сделано щелкните A , чтобы двигаться дальше.Ваши Mii появятся в гараже. Пришло время для всех других консолей Switch присоединиться к созданной комнате. Вместе могут играть до восьми игроков. Это может быть сделано с восемью людьми, каждый на своем собственном Switch, или с четырьмя консолями Switch, на каждой из которых размещается по два игрока.

    Источник: iMore
11. Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не дойдут до local wireless play .

12. Выберите, хотите ли вы разместить одного или двух игроков с консоли Switch, которые хотят присоединиться к комнате, нажав 1p или 2p .

    Источник: iMore
13. Вы увидите гостевую комнату вашего друга на экране. Выберите комнату друга .

14. Каждый игрок, присоединяющийся к комнате, должен будет выбрать своего персонажа .

    Источник: iMore

15. На следующем экране игрокам нужно будет выбрать своего водителя , колеса и планер . Как только это будет сделано, Mii каждого игрока войдет в гараж.

    Источник: iMore

16. Затем игрок 1 устанавливает правила гонки. После того, как все настроено, игрок 1 нажимает OK , чтобы начать гонку.

17. Теперь все консоли Switch подключены. Наслаждайтесь гонкой!

    Источник: iMore

Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков.Некоторые игры поддерживают локальный беспроводной игровой процесс, но шаги по настройке различаются от одной игры к другой.

Наш лучший выбор оборудования

Если вам нравится играть в локальном беспроводном режиме, то вам понадобится необходимое оборудование. Конечно, это означает наличие Nintendo Switch наготове и веселую игру, в которую можно играть с друзьями.

Многопользовательский гонщик

Марио Карт 8 Делюкс

Отличная игра для любого игрока

Эта веселая гоночная игра позволяет игрокам выбирать из огромного списка персонажей. Это семейная игра, в которую могут играть как маленькие дети, так и взрослые. Кроме того, это одна из лучших игр, в которую можно играть с друзьями.

Дополнительное оборудование

Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем. Мы настоятельно рекомендуем еще три многопользовательские игры Switch:

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

Соединительная камера Переключатель компании

Конструкция переключателя компании

Коммутатор компании , внесен в список UL, это наиболее часто указываемый тип коммутатора компании.Он основан на версии Basic с добавлением; соединительная камера для кабеля с неизолированным концом; электрическая блокировка между дверцей камеры и независимым расцепителем главного выключателя; медная шина с наконечниками; разгрузка кабеля от натяжения; и отверстия для доступа к кабелям с втулками в нижней части корпуса. Этот тип коммутатора обеспечивает подключение как кабеля с кабелем, так и кабеля с неизолированным концом. Он идеально подходит для распределения электроэнергии в театрах, конференц-центрах, аренах, школах, церквях и центрах проведения мероприятий.

с розетками Cam-Lok серии 16 и соединительной камерой — тип 1

Розетки Cam-Lok серии 16 имеют цветовую маркировку и устанавливаются на панели розеток в нижней части корпуса, под соединительной камерой.Устройства серии 16 предназначены для обеспечения превосходного обслуживания и долговечности даже в самых тяжелых условиях эксплуатации. Розетки Series 16 рассчитаны на 400 А и снабжены защелкивающимися защитными крышками, что делает их идеальными для распределения электроэнергии в театрах, конференц-центрах, аренах, школах, церквях и центрах проведения мероприятий.

60 ампер

100 ампер

200 ампер

400 ампер

с розетками SafeCam® серии 16 и соединительной камерой — тип 1

Розетки SafeCam® серии 16 совместимы со стандартными устройствами серии 16 и обеспечивают дополнительную безопасность и предотвращение рисков, которые обеспечивает система SafeCam®. Система SafeCam® контролирует розетки SafeCam® серии 16 и предотвращает замыкание главного автоматического выключателя, если имеется открытая розетка, и автоматически размыкает главный автоматический выключатель, если вилка вытаскивается под нагрузкой. Розетки SafeCam® серии 16 рассчитаны на 400 А, имеют цветовую маркировку и устанавливаются на панели розеток в нижней части корпуса, под соединительной камерой. Комбинация розеток SafeCam® серии 16 и системы SafeCam® снижает риск травм и ответственности, что делает их идеальными для распределения электроэнергии в таких местах, как театры, конференц-центры, арены, школы, церкви и центры мероприятий, где обычная публика может присутствовать.

60 ампер

100 ампер

200 ампер

400 ампер

с панелью розеток Posi-Lok ™ и соединительной камерой — тип 1

Розеточные панели Posi-Lok ™ являются частью системы последовательной блокировки, которая требует от пользователя последовательного подключения и отключения каждой вилки. Исключается перекрестное фазирование, и гарантируется заземление «первым / последним».Вилки аналогичны устройствам серии 16, но снабжены поляризационным экраном, который соединяет каждую вилку с правильной розеткой. Панели внесены в списки UL и имеют рейтинг 3R. Панели Posi-Lok ™ монтируются в нижней части корпуса, под соединительной камерой. Системы Posi-Lok ™ часто используются для распределения электроэнергии на тележках, тележках вещания, очистных сооружениях и промышленных / портовых приложениях.

60 ампер

100 ампер

200 ампер

400 ампер

со штифтом и втулкой IEC309 и соединительной камерой

Розетки Pin & Sleeve ™ соответствуют международному стандарту IEC309 для электрических вилок, розеток и соединителей.Устройства имеют цветовую маркировку, внесены в списки UL и имеют рейтинг 3R. Розетки для штифтов и гильз установлены в нижней части корпуса, под соединительной камерой. Устройства со штифтом и гильзой часто используются для распределения аудио, технической и моторной мощности в театрах, конференц-центрах, аренах, школах, церквях и центрах проведения мероприятий.

60 ампер

100 ампер

Как подключить Nintendo Switch к телевизору с помощью 2 кабелей

• Чтобы подключить Nintendo Switch к телевизору, все, что вам нужно сделать, это подключить два кабеля и нажать кнопку питания.
• Коммутатор не будет подключаться к телевизору, пока вы не подключите кабель для зарядки и кабель HDMI к док-станции, а затем не вставите коммутатор в док-станцию.
• Если вы все подключили, но он по-прежнему не подключается, убедитесь, что коммутатор включен и вы настроены на правильный вход HDMI на телевизоре.
• Nintendo Switch Lite нельзя подключить к телевизору — это исключительно портативная консоль.
• Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Подключить Nintendo Switch к телевизору настолько просто, что вы можете подумать, что что-то упускаете. Все, что вам нужно сделать, это подключить два кабеля и подключить коммутатор к док-станции.

То есть если у вас свитч оригинальный. Если у вас есть Nintendo Switch Lite, вы застряли в портативном режиме. Он не может подключиться к телевизору, даже если у вас установлена ​​док-станция.

Но если у вас возникнут проблемы при попытке подключить оригинальный Nintendo Switch к телевизору, это обычно легко исправить.Вот что вам понадобится, чтобы это исправить.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от 299,99 долларов США в Best Buy)

Nintendo Switch Lite (от 199,99 долларов США в Best Buy)

Для подключения коммутатора к телевизору:

1. Откройте заднюю панель основания док-станции.

2. Вставьте кабель питания USB-C (также называемый адаптером переменного тока) и кабель HDMI в соответствующие гнезда.

Подключите зарядное устройство (или адаптер переменного тока) и кабель HDMI к док-станции Switch.Стивен Джон / Business Insider

3. Подключите кабель USB-C к розетке.

4. Подключите кабель HDMI к одному из портов HDMI на телевизоре. Запишите, каким номером помечен порт — обычно он должен быть от одного до пяти.

Подключите другой конец кабеля HDMI к телевизору. Стивен Джон / Business Insider

5. Вставьте консоль Nintendo Switch в док-станцию ​​и убедитесь, что она входит в небольшой штекер USB-C, встроенный в середину док-станции.

6. Нажмите круглую кнопку питания в верхней части коммутатора.

7. Если телевизор не переключается автоматически, с помощью пульта дистанционного управления или кнопок на телевизоре переключитесь на входной канал HDMI, соответствующий порту, к которому вы подключили кабель HDMI. Обычно вы делаете это, нажимая кнопку «Источник» на пульте дистанционного управления.

Дисплей Switch должен появиться на вашем телевизоре.

Когда все будет подключено и ваш телевизор настроен на правильный вход HDMI, появится дисплей коммутатора. Стивен Джон / Business Insider

Если у вас возникли проблемы с отображением, сначала убедитесь, что все подключено правильно, включая коммутатор в док-станцию. Затем медленно переключите каналы HDMI на телевизоре, давая каждому несколько секунд для загрузки.К тому времени, когда вы вернетесь к правильному каналу HDMI, он должен работать.

Если проблема не исчезнет, ​​обратитесь в службу поддержки Nintendo.

Insider Inc. получает комиссию при покупке по нашим ссылкам.

Подключение устройства через Smart Switch Mobile иногда отключается

Телефоны Samsung
Применимые устройства Samsung: Galaxy S II и более новые устройства с Android 4.0 или лучше для беспроводной передачи и Android 4.3 и лучше для передачи по кабелю OTG.

Примечание для владельцев Galaxy S8 / S8 + S7 / S7 edge: Smart Switch Mobile уже предустановлен на вашем устройстве. Чтобы получить доступ, нажмите [Настройки]> [Резервное копирование и сброс]> [Открыть Smart Switch], чтобы открыть Smart Switch Mobile.

* Это единственные устройства Galaxy в США, которые можно использовать для передачи по кабелю OTG: GS10, GS10 +, GS10e, GS9, GS9 +, GS8, GS8 +, GS7, GS7 Edge, GS6, GS6 Edge / Edge +, GS5, GS4, Galaxy. Note9, Galaxy Note8, Galaxy Note5, Galaxy Note4, Galaxy Note3

Другие телефоны Android :
Устройства под управлением Android версии 4. 3 и позже.
• Coolpad: DazenF2
• Fujitsu: ARROWS NX / A / KISS / ef / Me / V / X LTE, Disney Mobile на docomo, ANTEPRIMA, REGZA Phone
• Google: Pixel, Pixel 2
• HTC®: J, One / X / X + / S / SV / V / M8, Proto, Butterfly, Desire X / XC / 500 (506e), EVO 4G LTE, INFOBAR A02, ThunderBolt, One M9, Desire 526/612
• Huawei ™: T8951, C8813, Ascend / G510 / G520 / D2, Stream 201HW, A199 (китай), Honor 6/6 + / 7, P7, P8, P8 Lite, Mate7, Maimang4, Ascend Y300, Mate8
Kyocera: URBANO L02 / 03, DIGNO M / S, BASIO, Honey Bee, Disney Mobile, Brigadier
• Lenovo ™: A789, S720, A798T
• LG®: Optimus G / G Pro / G2 / G3 / G4 / LTE / 4X HD / LIFE / it / Vu / Vu2 / L5 II / L5 II Dual / L7 II Dual / L9, Lucid 4G, G Flex, isai, isai VL, телефон PRADA, Nexus 4/5, V10, Lancet, G Vista, Flex2
• Motorola®: DROID RAZR MINI (M) / Razr HD / Razr Maxx, ATRIX III, Moto G, Moto X, Droid Turbo2 / Maxx2 / Mini
• NEC: MEDIAS X / W / ES / U / LTE, Disney Mobile на docomo
• OPPO: R815T / W, R811, R7 / R7 Plus / R7s, Find7 / Find7A
• Panasonic: ELUGA P / X / Power, LU MIX Phone
• PANTECH: Vega IRON2, Vega Secret
• ОБОД: BlackBerry Priv
• SHARP: AQUOS ZETA / Crystal, смартфон для детей, Disney Mobile на docomo, AQUOS Phone EX / Xx / xx mini / SERIE / ZETA / st / sv / si / SL / CL, NERV, PANTONE 5
• Sony®: Xperia Z / Z Ultra / Z1 / Z2 / Z3 / Z3 Compact / A / A2 / ZL2 / UL / V / VL / SX / GX / E / E Dual / Go / NX / AX / TL, acro HD / acro S
• Vivo: X3T, Y15S / T, Y11, X5 / X5L / X5 Pro, X6 / X6 Plus
• Xiaomi: Hongmi1S, Hongmi Note, Mi4

Другие телефоны
iOS 5. 0 и выше (телефоны с поддержкой iCloud)

Blackberry OS 7 и OS 10

Windows Mobile OS 8.1 и OS 10

Как подключить коммутатор — Электричество для всех: базовые уроки

Из этого видео вы узнаете, как подключить простой коммутатор.

Выключатель позволяет включать питание лампочки на расстоянии.

Перед любыми электрическими вмешательствами отключите питание соответствующей сети.

Для подключения простого переключателя вам понадобится переключатель по вашему выбору, установленный на стене с фиксированным основанием или встроенным основанием, 4 винта и 4 дюбеля, дрель, молоток, карандаш, отвертка с плоской головкой. и инструмент для зачистки проводов.

Эта операция будет зависеть от того, установлена ​​ли у вас база переключателя или встроенная база переключателя.Мы предоставим шаги для каждой из этих операций.

ВАРИАНТ 1: МОНТАЖНОЕ ОСНОВАНИЕ ПЕРЕКЛЮЧАТЕЛЯ

ВАРИАНТ 1: МОНТАЖНОЕ ОСНОВАНИЕ ВЫКЛЮЧАТЕЛЯ

Разделите различные элементы переключателя.

Удалите предварительно вырезанный кусок пластика, чтобы образовалось отверстие для пропуска электрических проводов.

Приложите основание переключателя к стене на месте, где он будет установлен.

Отметьте положение 4 винтов карандашом.

Просверлите сверлом 4 отверстия в отмеченных местах.

Вставьте четыре дюбеля.

Закрепите основание с помощью 4 винтов.

Затем выполните действия для встроенной коммутационной базы.

ВАРИАНТ 2: ВСТРОЕННАЯ БАЗА ПЕРЕКЛЮЧАТЕЛЯ

ВАРИАНТ 2: ВСТРОЕННАЯ БАЗА ПЕРЕКЛЮЧАТЕЛЯ

Снимите кожух переключателя.

На месте установки переключателя вы найдете два фазных провода. Снимите пластиковую оболочку с концов этих проводов.

Снимите пластиковую оболочку с концов этих проводов.

Вставьте конец первого зачищенного провода в первую клемму переключателя с меткой L, защелкнув его.

Вставьте конец второго провода в одну из других клемм переключателя, защелкнув его.

Если есть винтовой механизм, открутите его, поместите провод в предусмотренное для него отверстие и затяните винт. Убедитесь, что провода затянуты плотно, потянув за них.

Вставьте переключатель в предусмотренный для него корпус.

Совет: загните проводники так, чтобы они не мешали собрать ансамбль.

Совет: загните проводники так, чтобы они не мешали собрать ансамбль.

Установите кожух обратно на выключатель.
