Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током, необходимо чтобы розетки были с заземлением.

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

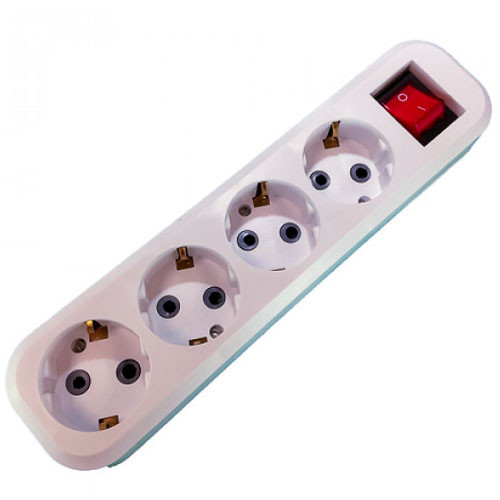

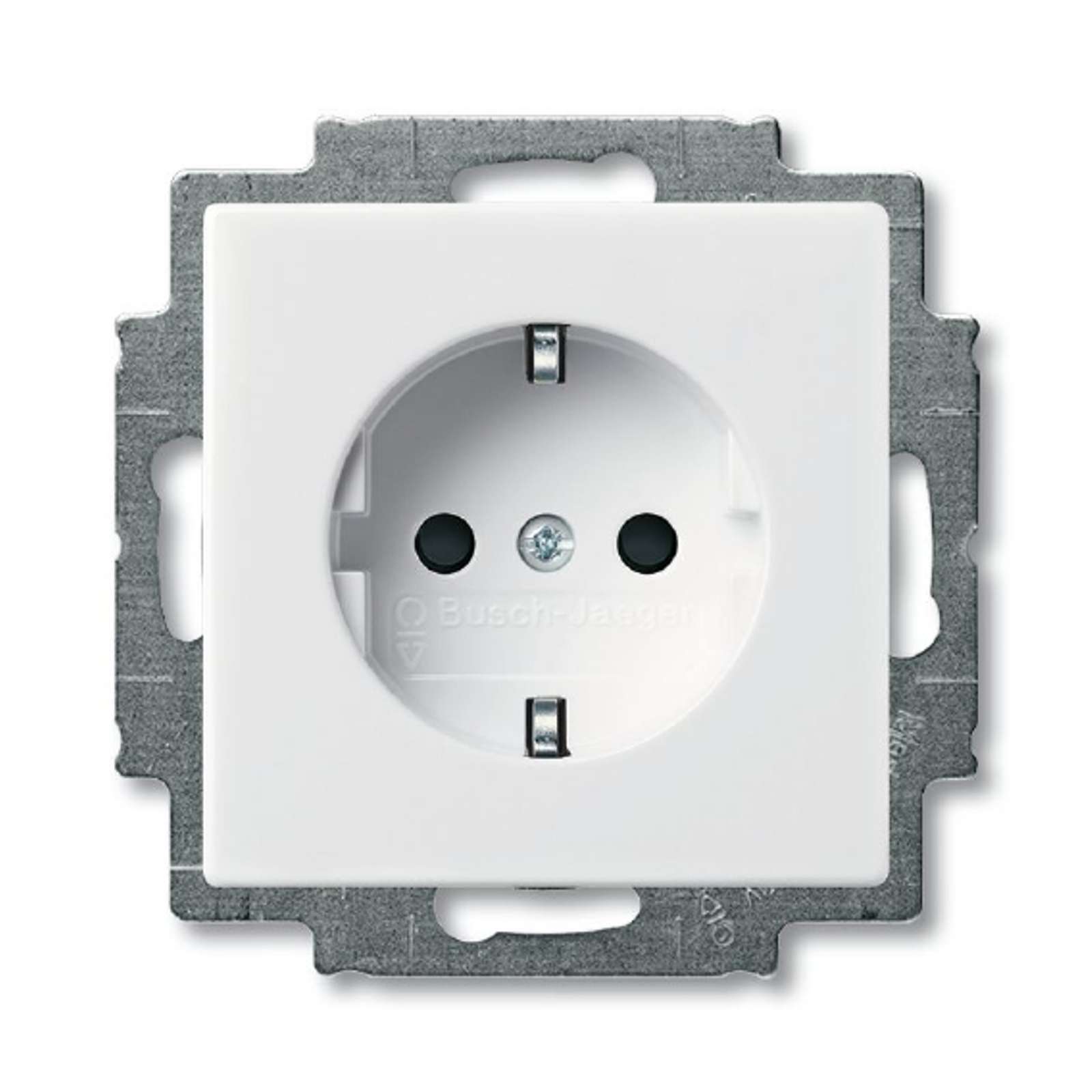

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку.На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись.Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.

Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке.

При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Поиск компромиссов

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Смотрите также другие статьи :

Для чего применяются магнитные пускатели

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные.

В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Подробнее…

Заземление розетки в частном доме своими руками

Современная бытовая и компьютерная техника не может нормально функционировать без защитного заземления. При его отсутствии в определенных условиях электроника просто выйдет из строя. Это особенно актуально для загородных районов и сельской местности, где до сих пор используются старое оборудование и линии для электропередачи. Многие из них находятся в неудовлетворительном состоянии и не обеспечивают необходимый уровень электробезопасности. Поэтому хозяева, проживающие в таких местах, вынуждены самостоятельно делать защитное заземление в частном доме или на даче, поскольку не всегда имеется возможность привлечь для этих работ квалифицированных специалистов.

Если все сделано правильно, в том числе и ввод, то при возникновении токовых утечек происходит мгновенное срабатывание устройства защитного отключения – УЗО и опасный участок оказывается обесточенным. Точно такие же мероприятия проводятся и в деревянном доме.

Необходимость заземления в частных домах

Среди мероприятий по обеспечению электробезопасности загородного домовладения, важнейшей составляющей является защитное заземление в частном доме, наполненном большим количеством современной бытовой техники. Кроме того, схема домашней электрической сети не пройдет согласование и утверждение, если в ней отсутствует система защитного заземления.

Правильное заземление позволяет эффективно решать следующие задачи:

• Защита от поражения током людей, проживающих в доме, в случае их соприкосновения с приборами, у которых нарушена изоляция. В случае необходимости выполняется даже заземление электрощита.
• Обеспечение корректной и безопасной работы современного оборудования и бытовых электроприборов.
• Газовое оборудование (котлы) будут эксплуатироваться в безопасных условиях.
• Существенно повышается эффективность молниезащиты, заземляемой и соединенной в единое целое со всей системой.

Организация заземления и его необходимость основаны на физических законах, определяющих движение электрического тока в сторону с минимальным сопротивлением. Когда у прибора повреждается изоляция, он выходит наружу и замыкается на корпус. Оборудование перестает нормально функционировать, а человек рискует попасть под действие электротока при случайном касании такой поверхности.

Если же заземление в частном доме установлено и смонтировано по всем правилам, распределение электрического тока будет происходить с учетом сопротивлений человеческого тела и заземляющего контура. Поскольку сопротивление заземления существенно ниже по сравнению с телом, ток начнет протекать именно по этой цепочке и уйдет в землю, не причинив человеку никакого вреда. Это самый простой ответ на вопрос, для чего нужно заземление.

Принцип работы заземляющих систем

Главная функция любой заземляющей системы заключается в том, чтобы соединить между собой электропроводящие части приборов и оборудования со специальной металлической конструкцией, вплотную контактирующей с грунтом. В электротехнике данная конструкция известна как заземлитель, заземляющее устройство или заземляющий контур. В его состав входят металлические детали, изготовленные из уголков, труб, и других профильных материалов, соединяемые друг с другом с помощью сварки.

Защитные устройства заземления снижают потенциал в точке соприкосновения человека с корпусом устройства и выводят его на безопасный уровень. В этом и заключается принцип работы данных систем, основанный на движении электрического тока в направлении минимального сопротивления. Весь процесс занимает очень короткое время, в течение которого происходит срабатывание защитного автоматического устройства – УЗО, полностью отключающего подачу напряжения.

Современные стандарты предусматривают использование во внутренней электрической сети трехжильного провода. В числе трех жил имеется проводник, с помощью которого осуществляется заземление розетки в частном доме и последующее соединение приборов и устройств с защемляющим контуром, расположенном в грунте. При использовании вместе с молниеприемниками, защитные системы дополнительно оборудуются разрядниками, способными выдерживать токи и напряжения с большой величиной.

Основным требованием к заземляющей конструкции коттеджа является ввод металлических деталей в грунт. Улучшению такого контакта способствует повышение электропроводности почвы возле заземлителя, осуществляемое различными способами. Одним из них служит непосредственное химическое воздействие на грунт различными реактивами, в том числе и солью. Данный фактор нужно учесть при устройстве заземления частного дома своими руками. Если конструкция выполнена правильно, ток будет свободно стекать в почву.

Типы заземления для частного дома

При возведении нового здания или замене старой проводки, хозяевам приходится решать проблему, какое заземление в частном доме выбрать в конкретном случае. Для современных объектов больше всего подходят системы ТТ и TN-C-S. Каждая из них имеет свои характерные особенности, а также положительные и отрицательные стороны. Рассмотрение их поможет разобраться, какое заземление выбрать.

Следует учитывать тот фактор, что для подачи питания используются трансформаторные подстанции с глухо заземленной нейтралью и ЛЭП с четырьмя проводами. Это особенно важно, когда делается заземление в частном доме своими руками на 380 вольт с использованием трех фазных и одного PEN-проводника, объединяющего в себе землю и ноль.

Если используется схема заземления частного дома TN-C-S, то ввод оборудуется повторным заземлением проводника PEN. Если же применяется система TN, в этом случае этот объединенный проводник разделяется на РЕ и N. При этом используется уже трех- или пятижильная проводка. Соединение между собой проводников РЕ и PEN строго запрещается. В связи с этим, точка их разделения должна находиться перед коммутирующими устройствами.

Серьезным минусом таких систем является возникновение опасного напряжения на корпусах электроприборов в случае обрыва проводника PEN. Поэтому данная схема используется лишь на современных ЛЭП, оборудованных СИП-проводом с низкой вероятностью обрыва.

В системах ТТ отсутствует соединение между заземлением здания и PEN-проводником. Этим и отличается данный контур заземления в частном доме от предыдущей схемы. Основным недостатком такой системы является появление опасного потенциала на корпусе устройства в случае короткого замыкания фазы на землю. Для срабатывания автомата тока короткого замыкания оказывается недостаточно, поэтому дополнительно подключаются УЗО, обеспечивающие гарантированное прекращение питания. Такая схема подходит не только частному дому, но и дачному участку.

Заземление в частных домах со старой проводкой

Многие хозяева дач и частных домов сталкиваются с проблемой подключения индивидуального заземления при наличии старых схем электропроводки, зачастую находящейся в ветхом и даже неисправном состоянии. В подобных случаях наиболее приемлемым вариантом считается полная замена домашней сети, когда меняется весь провод и кабель.

Данный вариант считается дорогим, и не все имеют финансовые возможности для его осуществления. Поэтому приходится использовать уже имеющиеся ресурсы и решать проблему путем их улучшения и совершенствования.

Начинать ремонт рекомендуется с установки новых распределительных коробок, розеток и выключателей. Места их установки и сам ввод можно оставить прежними, обращая лишь внимание на наличие или отсутствие заземляющих проводов. Перед тем как подключить заземление, они через распределительную коробку соединяются с шиной заземления, устанавливаемой в щитке.

В другом случае можно полностью отключить старую сеть и оставить ее внутри стены. Взамен прокладывается наружная проводка в пластиковых кабель-каналах. Для установки новых розеток и выключателей можно использовать старые отверстия или просверлить новые в более удобных местах. Распределительные коробки должны быть также освобождены от старой проводки.

При желании старый провод можно не отключать, а использовать ее для подсоединения маломощных бытовых приборов. Для новой линии, оборудованной заземлением, потребуется установка более современного распределительного щита. Если нет желания менять всю проводку, подключение заземления можно выполнить одной лишь прокладкой заземляющего провода, уложенного в пластиковый кабель-канал.

Основные компоненты заземления для частного дома

Перед тем как приступать к устройству заземления, нужно изучить все детали и элементы, что потребуются для заземления в частном доме и определиться с местами их установки и монтажа.

В первую очередь обустраивается заземляющий контур, представляющий собой сборную конструкцию. Для ее изготовления используются гладкие прутки, стальные трубы, уголки и прочие типовые профильные материалы, а также заземляющий провод. После размещения в грунте, отдельные детали свариваются между собой, обеспечивая качественный контакт с землей и быстрое стекание в нее электрического тока. В связке с контуром заземления обычно устанавливается УЗО, мгновенно отключающее сеть в случае соприкосновения с токоведущими частями.

Кроме того, при устройстве заземления потребуется выполнить следующие действия:

• На главной заземляющей шине – ГЗШ, установленной внутри щитка, создается отдельная клемма РЕ, которая будет использована для подключения повторного заземления.
• От этой же клеммы отводится медный провод, предназначенный для соединения с заземлителем.
• Далее выполняется изготовление самой заземляющей конструкции, устанавливаемой с непосредственной близости от дома.

Заземлители бывают искусственными, создаваемые специально, при отсутствии имеющихся условий, и естественными, когда используются уже имеющиеся строительные конструкции, детали и элементы, подходящие для этих целей.

Если планируется заземление на даче своими руками, схема в этом случае рекомендуется с использованием естественных элементов. Лучше всего подходят металлические или железобетонные элементы самого здания. Можно воспользоваться стальными трубопроводами, свинцовой защитой силового кабеля и другими металлическими сооружениями в виде опор и столбов.

Конструкция контура заземления

Поскольку заземляющий контур является основным элементом системы, его конструкцию следует рассмотреть более подробно.

В качестве конфигурации применяется треугольник, прямоугольник, прямая линия, дуга или овал. Чаще всего устройство заземления в частном доме выполняется с контуром в виде треугольника, поскольку это наиболее оптимальный вариант, подходящий лучше всего. Его равнобедренная конфигурация способствует созданию наибольшей площади рассеивания токов. Параметры конструкции отвечают всем нормативам, а затраты на обустройство – минимальные.

Расстояние между отдельными штырями может составлять от единичной до двойной длины такого штыря. То есть, при забивании элемента на 3 метра в грунт, расстояние между ними получится от 3 до 6 метров. Такие показатели обеспечивают нормальное сопротивление контура заземления. Стороны треугольника не всегда получаются ровными. Допускается сдвиг штырей при наличии камней и других препятствий внутри грунта.

Нередко естественные условия позволяют использовать для подключения только схему полукругом или в линию, когда штыри выстраиваются в линию. Такая схема предполагает использование большего количества электродов, обеспечивающих достаточную площадь рассеивания токов. Это является серьезным недостатком в связи с увеличением материалоемкости конструкции и проблем при забивании в землю. Поэтому, по возможности, хозяева любого загородного дома стараются сделать контур в виде треугольника.

Для достижения максимальной эффективности заземления, сопротивление контура не должно превышать 4 Ом. Это условие обеспечивает качественное и надежное соединение и контакт заземлителей с грунтом. Многое зависит и от материалов, используемых в качестве соединяющего средства для штырей. Обычно для этих целей применяется стальная полоса или уголок, соединяемые с электродами при помощи сварки.

Следует обращать особое внимание на качество сварных швов. Для связки в качестве проводника также можно воспользоваться медным проводом, сечение которого не ниже 10 мм 2 , или алюминиевым – сечением не ниже 16 мм 2 . В качестве креплений используются крупные болты, привариваемые к штырям. Провод накручивается на болт, прижимается шайбой и фиксируется гайкой.

Монтаж контура заземления в частном доме

После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.

Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.

Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.

По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

• Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
• Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
• При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
• Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.

Для безопасной эксплуатации электроприборов, необходимо наличие у них заземления. Заземление исключает поражение человека электрическим током в случае нарушения целостности изоляции, при пробое проводника. Если присутствует заземление, то при соприкосновении с электрическим устройством, человек не пострадает.

Также заземление розеток является необходимым для подключения разной бытовой техники. Технология заземления розеток в новой квартире существенно отличается от заземления розеток в частном доме.

Заземление розеток в новой квартире

В 2003 году были приняты новейшие правила по укладке электропроводки. В этих правилах указано, что в новых построенных многоквартирных домах, устанавливается стояк из пяти электрических жил. Одна из этих жил необходима для заземления.

Обычно при монтаже проводов используются система TN-S или система TN-C-S. Данные системы позволяют с легкостью заземлить розетки в здании. У данных систем существует два проводника: защитный проводник и нулевой, а также одна или три фазы. Маркировка защитного проводника PE, нулевого N, фаз L. Все элементы системы находятся в соединении в щитках перед квартирами. Заземление из квартиры, провода фаз и нуля подключаются к шинам, расположенным в щитках. Для обеспечения заземления необходимая шина взаимодействует с корпусом щитка из металла.

Основные правила подключения розетки с заземлением

Монтаж розетки с заземлением состоит из нескольких этапов:

• Осмотр и обнаружение стояка пятижильного;
• Определение фазы и ноля;
• Отключение электропитания;
• Крепление ноля и фазы;
• Крепление заземляющего провода к розетке;
• Фиксация розетки.

В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.

Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.

Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.

К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.

После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.

Как нельзя заземлять розетки в квартире?

При заземлении розетки в квартире, если отсутствует заземляющий шнур, нельзя проводить зануление. Что может произойти в данном случае:

Если пропал ноль, то при включении света идет замыкание цепи. Напряжение создается и на фазном проводе и на нулевом в равных пропорциях. Происходит короткое замыкание и выбивает автомат, если он есть. Если автомат отсутствует, то может возникнуть возгорание в щитке.

Если заземляющий шнур есть, но произошел его обрыв, то негативные последствия выразятся только в отсутствии защиты от незначительно удара током.

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

• Без построения заземляющего контура;
• С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

• Неправильное крепление;
• Использование неподходящих материалов для конструкции;
• Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Похожие статьи

В принципе возможно заземлить и отдельное оборудование прямо на корпус. В промышленных условиях так и делают. Я живу в многоэтажном доме старой постройки и контура заземления как и заземляющих проводов, в нем нет. Так что вполне реально самому сделать контур заземления и завести его в свою квартиру. Конечно же ко мне на 4 этаж это вполне реально сделать а вот выше не скажу! Такое оборудование, как электропечи, стиральные машины и бойлеры я все заземлил от контура напрямую на корпуса/ Не могу же я один переделать все электропроводку многоэтажного дома!

Некие навыки в области установки проводки имелись. Но обычно не сталкивался с такими работами. А тут в ходе ремонта на даче надо было заземлить розетки. Полез в интернет чтобы почитать, как и что. Наткнулся на данный материал. Все расписано доступным языком, хорошие советы и инструкции помогли понять что к чему. Посмотрев видео стало понятно наглядно. Теперь с багажом знаний на практику.

Раньше сам боялся заземлить розетку, обычно вызывал электрика. А тут как раз мать попросила сделать заземление и думаю теперь справлюсь с этим сам. Ваша статья как раз к стати, пригодилась.

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

• Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
• То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

• Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
• Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
• В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

• Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
• Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
• Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

• Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

• Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

• Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
• Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
• Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
• Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

Монтаж и заземление розеток — ExpertSamoStroy

Многие люди для выполнения электромонтажных работ в городской квартире или в загородном доме стремятся обойтись своими силами либо привлекают низкоквалифицированный персонал, стремясь сэкономить деньги. Но последствия этого могут стать печальными, так как только специалистам под силу выполнить все работы в полном соответствии с действующими нормами и требованиями.

Монтаж розеток также требует соблюдения правил и рекомендаций ПУЭ. Прежде всего, требуется точно определиться с их количеством и местом расположения, чтобы в дальнейшем не прибегать к использованию удлинителей и тройников. При установке розеток нужно учитывать расположение приборов отопления, так как строго запрещается размещать их в непосредственной близости к ним. Следует учесть и то, чтобы в случае возможной перестановки мебели, розетки оставались доступными.

Монтаж и заземление розеток

Питание к розеткам лучше подводить от разных линий, чтобы при выведении из строя одной из линий, другие могли использоваться, оставаясь исправными. Розетки для питания компьютеров и оргтехники должны быть подключены к отдельной линии.

Проводка к розеткам может выполняться открытым и закрытым способом. Скрытая проводка требует выполнения штрабы в стенах, вырезания отверстий для установки подрозетников. При выборе открытой проводки достаточно купить пластиковые короба и аксессуары к ним (заглушки, повороты, тройники и прочее).

В силовом щитке, от которого будет производиться питание розеток, устанавливается УЗО или выключатель дифзащиты. Согласно ПУЭ щиток обязательно должен иметь надежное заземление.

Монтаж розеток начинается с того, что на стене с использованием уровня проводится горизонтальная линия, совпадающая с центром розетки или блока розеток. Затем, в случае скрытой проводки, к стене на проведенную линию прикладывается подрозетник, его контур обводится карандашом. Если устанавливается блок розеток, то прикладывается к поверхности стены и обводится карандашом блок подрозетников. При помощи перфоратора и специальной коронки в стене высверливаются отверстия по обрисованным контурам. В эти отверстия вставляются и закрепляются в них с использованием гипса отдельный подрозетник или блок.

В штрабы, заранее подготовленные в стене, укладывается кабель, через каждые 20 см его можно прихватить гипсом. При монтаже розеток следует выполнить их параллельное подключение, поэтому нужно заготовить отрезки кабеля, которым они будут соединяться. Обязательно соблюдение маркировки проводов по цвету: фазный провод – белый цвет, нулевой – голубой или синий, земля – желто-зеленый. Кабель питания подключается к той розетке, которая в блоке находится на первом месте, от розетки, стоящей в блоке последней, запитывается кабель, идущий к следующему розеточному блоку.

Для обеспечения надежного присоединения проводника защиты каждой из розеток к нулю используются либо зажимы «Ваго», либо пайка или опрессовка. Это дает возможность независимого отсоединения любой розетки, что является обязательным требованием для розеток, соединенных в параллель.

Предварительно заготовленными проводами производится подключение фазы и нуля, для подключения заземляющего провода используется зажим «Ваго». От подходящего к розеткам кабеля линии фаза и нуль подключаются к самой первой из них, на заземляющий провод устанавливается «Ваго», от которого выполняют подключение заземляющих проводов всех блочных розеток. Далее фаза и ноль подключаются к той розетке, которая в блоке розеток стоит последней, а заземляющий провод подключается к зажиму «Ваго». Так обеспечивается неразрывное заземление всех розеток.

На заключительном этапе монтажа розеток проводится комплекс электрических измерений изоляции проложенных кабелей и целостность заземления всего подключенного к сети электрооборудования. Если измеренные параметры не противоречат требованиям ПУЭ, можно приступать к подключению питающего кабеля к зажимам УЗО или автомата дифференциальной защиты, расположенных в силовом щитке.

Как заземлить розетку своими руками — пошаговые инструкции!

Для безопасной эксплуатации электроприборов, необходимо наличие у них заземления. Заземление исключает поражение человека электрическим током в случае нарушения целостности изоляции, при пробое проводника. Если присутствует заземление, то при соприкосновении с электрическим устройством, человек не пострадает.

Также заземление розеток является необходимым для подключения разной бытовой техники. Технология заземления розеток в новой квартире существенно отличается от заземления розеток в частном доме.

Заземление розеток в новой квартире

Содержание статьи

В 2003 году были приняты новейшие правила по укладке электропроводки. В этих правилах указано, что в новых построенных многоквартирных домах, устанавливается стояк из пяти электрических жил. Одна из этих жил необходима для заземления.

Обычно при монтаже проводов используются система TN-S или система TN-C-S. Данные системы позволяют с легкостью заземлить розетки в здании. У данных систем существует два проводника: защитный проводник и нулевой, а также одна или три фазы. Маркировка защитного проводника PE, нулевого N, фаз L. Все элементы системы находятся в соединении в щитках перед квартирами. Заземление из квартиры, провода фаз и нуля подключаются к шинам, расположенным в щитках. Для обеспечения заземления необходимая шина взаимодействует с корпусом щитка из металла.

Основные правила подключения розетки с заземлением

Монтаж розетки с заземлением состоит из нескольких этапов:

• Осмотр и обнаружение стояка пятижильного;
• Определение фазы и ноля;
• Отключение электропитания;
• Крепление ноля и фазы;
• Крепление заземляющего провода к розетке;
• Фиксация розетки.

В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.

Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.

Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.

К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.

После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.

Как нельзя заземлять розетки в квартире?

При заземлении розетки в квартире, если отсутствует заземляющий шнур, нельзя проводить зануление. Что может произойти в данном случае:

Если пропал ноль, то при включении света идет замыкание цепи. Напряжение создается и на фазном проводе и на нулевом в равных пропорциях. Происходит короткое замыкание и выбивает автомат, если он есть. Если автомат отсутствует, то может возникнуть возгорание в щитке.

Если заземляющий шнур есть, но произошел его обрыв, то негативные последствия выразятся только в отсутствии защиты от незначительно удара током.

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

• Без построения заземляющего контура;
• С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

• Неправильное крепление;
• Использование неподходящих материалов для конструкции;
• Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Похожие статьи

Проверка заземления розеток | Элкомэлектро

О компании » Блог » Проверка заземления розеток

Многие слышали про то, что обычные бытовые розетки во время проведения электромонтажных работ, должны быть заземлены, некоторые даже знают, для чего предназначен третий контакт в этих устройствах, но до конца суть процесса и его эффективность понимают единицы. Между тем, это часть ежедневной обыденной безопасности и каждая розетка штепсельная трёхполюсная должна быть не просто заземлена, но и подвергаться периодической проверке. Заземление, подведённое к розеткам, предназначено для того, чтобы в случае неисправности какого-либо потребителя электроэнергии, человек, прикасающийся к нему, не получил удар электрическим током. Для заземления переносного электрооборудования в розетках есть заземляющий контакт, к нему нужно подключать жёлто-зелёный провод кабеля питания, тогда поражения током можно избежать. В большинстве старых домов установка трёхконтактных розеток без проведения дополнительных работ неэффективна, так как они должны быть, помимо электросети, присоединены к заземляющему контуру, который в таких зданиях отсутствует.

Наша электролаборатория будет периодически проверять заземление всех розеток в вашем доме, даст заключение и рекомендации по каждой из них. Для проведения работ мы используем прибор MIC-3, показывающий величину сопротивления изоляции. Для электрической бытовой розетки, переходное сопротивление контактного соединения, должно быть не более 0,05 Ом. Проверку производят специалисты электролаборатории, обладающие высокой квалификацией и всеми необходимыми навыками. Использование оборудования нашей передвижной электролаборатории позволяет производить замеры максимально оперативно и точно. Для поддержания высокого уровня безопасности, рекомендуется периодичность не реже раз в три года, однако, если у вас есть сомнения по этому вопросу, лучше сократить промежутки между визитами специалистов. Все испытания проводятся по методике проверки металлосвязи, определяющей наличие цепи между заземлителем, и элементами, для которых он предназначен.

После проверки будет составлен технический отчёт электролаборатории по утверждённой нормативами форме. В него, помимо прочего, входит протокол проверки металлосвязи – официальный документ, который может быть предъявлен при проверке контролирующих органов.

Соблюдение графика проверки заземления розеток и ответственное отношение к этой процедуре позволяет избежать несчастных случаев в быту и сохранить жизнь и здоровье живущим в доме людям.

Заземление приборов. Что, зачем и как сделать?

Надёжная изоляция электрических приборов является важной составляющей электробезопасности. Однако, какой бы надёжной ни была изоляции, полностью полагаться на неё нельзя. Происходящие по разным причинам перенапряжения в электрической сети ведут к повреждению изоляции, что несёт в себе прямую угрозу для жизни людей.

Заземление бытовых приборов

Для защиты от поражения электрическим током используют заземление. Достичь электробезопасности можно путём применения заземляющих устройств, состоящих из заземлителей и заземляющих проводников. Заземление может использоваться в сетях, рассчитанных на любое напряжение.

Заземление бытовых приборов в квартире многими людьми рассматривается, как излишняя предосторожность. Однако количество бытовых электротравм, связанных с эксплуатацией техники, имеющей повреждения изоляции, свидетельствует об обратном. Большинство несчастных случаев вызвано одновременным касанием имеющего повреждение изоляции бытового прибора и проводящего предмета. В жилых домах в качестве таких предметов чаще всего выступают радиаторы и трубы центрального отопления, металлические мойки и незаземлённые варочные плиты.

Какие бытовые приборы необходимо заземлять в доме

Большая часть домашнего электрооборудования является источником повышенной опасности поражения электрическим током в быту. Для полного исключения возможных рисков необходимо заземлять стиральные машины, электрические и индукционные плиты, микроволновые печи, персональные компьютеры, бойлеры. Безопасности бойлеров следует уделить самое пристальное внимание. Вода является наилучшим проводником электричества. Нарушение изоляции бойлера приведёт к тому, что, прикоснувшись к водонагревателю человек получит удар электрическим током. Смонтированное заземление примет на себя большую часть тока. Попадание фазы на заземленный бак бойлера ведёт к мгновенному срабатыванию автоматического выключателя.

Зачем нужно заземлять бытовые приборы

Согласно установленным нормативам, напряжение в бытовых электросетях не может превышать 220 В. Бытовые приборы подключаются к сетям через розетки. К каждой розетке идут два провода. Один из них, называемый фазным, является непосредственно токоведущим проводником. Второй провод, называемый нулевым, служит для отвода электричества после того, как замкнутся контакты розетки и выключателя.

При контакте фазного и нулевого проводов вне розетки возникает короткое замыкание. В подобных ситуациях ток достигает больших значений, что ведёт к срабатыванию автоматических выключателей, которые осуществляют разрыв цепи и отключают проводку от источника питания.

Настоящие короткие замыкания случаются довольно редко. Значительно чаще износ изоляции приводит не к замыканию двух проводов, а к появлению токов утечки. В результате появившееся на корпусе бытовых приборов напряжение может привести к поражению электрическим током. Токи утечки должны фиксироваться устройством защитного отключения (УЗО), которое размыкает цепь в случае превышения опасной для человека величины тока.

Правила заземления приборов

Для заземления приборов необходимы специальной конструкции розетки с заземляющими контактами. На таких розетках есть место заземления прибора. Если предусмотрено присоединение провода заземления напрямую к корпусу, обозначение заземления указывается на приборах специальным знаком.

К розетке нужно подвести трёхжильный провод. Современные кабели, используемые для проводки имеют три провода, которые для идентификации маркируются разными цветами. Нулевой провод окрашивают в синий цвет, фазный в коричневый или чёрный. Третий проводник−заземляющий, может быть жёлтым, зелёным или двухцветным (жёлтый +зелёный).

При трёхпроводных сетях в квартире фазу, ноль и заземление нужно брать в распределительной коробке, относящейся к линии розеток. Заземление приборов, в случае когда проводка двухжильная, делается несколько иначе. При двухпроводных сетях, когда заземляющий провод отсутствует, его проводят от электрощита. При этом следует принять во внимание, что сечение медного заземляющего проводника не должно быть меньше 2,5 мм.
Категорически запрещается использовать в качестве заземлителя водопроводные и газовые трубы, или трубы центрального отопления.

Универсальное модульное заземление

При мероприятиях по организации электробезопасности в жилых и промышленных объектах удобно использовать модульное заземление ZANDZ. Этот тип заземлителя состоит из покрытых слоем меди стальных штырей. Все составные части конструкции объединены между собой в единое заземляющее устройство посредством резьбового соединения. При этом сварка элементов заземления не требуется, весь монтаж выполняется силами одного человека с помощью отбойного молотка. Площадь земли, занимаемая заземлителем, составляет менее 0,6 м², благодаря чему можно монтировать модульное заземление в подвалах домов и в непосредственной близости от стен. Медное покрытие заземляющих штырей устойчиво к коррозии, что обеспечивает стабильную работу заземления на протяжении долгих лет.

Возможные вариации выполнения модульного заземления:

	глубинные заземлители	имеет небольшое количество вертикальных электродов, которые размещаются на большой глубине
	традиционный заземлитель	имеет большое количество вертикальных электродов, которые размещаются на небольшой глубине
	специальный заземлитель	монтаж заземления этого типа производится для контейнерных объектов

Заземление можно приобрести в виде готовых к установке комплектов или отдельных комплектующих.

Правильное проектирование и монтаж заземления жилых и промышленных объектов является основой электробезопасности. Для того чтобы заземление в полной мере выполняло свои функции оно должно быть качественным. Не экономьте на безопасности! Используйте качественное заземление ZANDZ!

---

Смотрите также:

Смотрите также:

electric — Почему у меня нет заземляющего провода ни на одной из моих розеток?

Электропроводка в вашем доме выполняется методом кабелепровода ЕМТ. Отдельные провода проходят внутри металлического кабелепровода. Кабелепровод — это путь заземления . Большинство коммерческих и промышленных зданий выглядят именно так.

Поскольку это отдельные провода, они могут использовать любой из 11 цветов проводов для устранения неоднозначности цепей вместо обычного черного, белого и красного. Если вы хотите добавить провода, вы должны купить провода THWN-2, многожильные более гибкие, но их сложнее накрутить винтами.

---

Выключатели не требуют дополнительного ухода за заземлением.

Лампы и розетки могут потребовать дополнительного внимания. Посмотрите внимательно, как вилка (металлический каркас, особенно верхние и нижние ушки) контактирует со стальным корпусом. Если все это правда:

• Непосредственно между вилкой и металлической коробкой имеется жесткий контакт с лицевой поверхностью; ярмо , а не , вылетает из металлической коробки, соединенной только винтовой резьбой, а
• Коромысло и металлический ящик не загрязнены краской, ржавчиной или другим детритом, и
• Нет маленького квадрата из бумаги / пластика, который мог бы захватить винты вилки,

, то этот чистый контакт с жесткой промывкой является приемлемым путем заземления.

Если чего-либо из этого недостаточно, необходимо заземлить розетку на коробку. Где-то в задней части коробки будет отверстие, немного отличное от остальных. Она имеет резьбу № 10-32 для крепежного винта (болта) заземления. Можно использовать любой болт 10-32 (крепежный винт). Они продают симпатичные зеленые болты 10-32 в строительном магазине, с предварительно прикрепленными косичками или без них. Они идеальны.

---

Металлический кабелепровод — отличный способ подключения, и я использую его всякий раз, когда могу. Вы можете использовать существующие маршруты кабелепровода для добавления цепей (до 4 на кабелепровод), чтобы упростить настройку проводки.Например, если вы продолжаете отключать автоматические выключатели на кухне, просто установите еще одну цепь рядом с существующей. Даже если вы расширяете дом, вы можете использовать существующий трубопровод для дома — нет необходимости разрушать гипсокартон больше, чем это необходимо.

Изначально

AFCI были изобретены для проблемных бытовых приборов (в частности, электрических одеял). Но было обнаружено, что они защищают всевозможные проблемы типа «кабель NM, пластиковая коробка, ленивая установка». кашель удары в спину кашель , поэтому теперь AFCI требуются почти в каждой цепи.У EMT таких проблем нет. , поэтому я не устанавливаю AFCI на цепи в металлических кабелепроводах. (кроме спален, очевидно).

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов. Практически все они имели двухконтактные выходы. Многие из них до сих пор это делают. Хотя большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер.Еще много ушли с рынка. Если вы живете в доме с двумя розетками, возможно, вам стоит подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 ^st век к одной из этих розеток.

Риски, связанные с двумя выходами

Две розетки связаны с двумя рисками: поражение электрическим током и скачки напряжения. Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В торговых точках, построенных с 1962 года, U.Согласно нормам S. Электротехнические правила требовали, чтобы все розетки были снабжены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение. Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если их можно подключить к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем многополюсные розетки.

Двухконтактные розетки не соответствуют коду

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — цена, которую многие люди не могут себе позволить. Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать.Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США потребовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания. (Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара электрическим током, GFCI может спасти его жизнь.

Нет такой защиты с двухконтактной розеткой.

Две розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с панелями предохранителей на 30 или 60 ампер. В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Коробки предохранителей

на 60 ампер проблематичны, потому что они также не могут хорошо справиться с современными требованиями к электрическим системам. Для сравнения: современные дома построены с автоматическими выключателями на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания. Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Другая проблема, на которую следует обратить внимание, когда присутствуют две штыревые розетки, — это отсутствие заземления в розетках, которые имеют три штыря. Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».”

Четыре способа модернизации 2 розеток

Чтобы обновить ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблемы с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме.Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, к которым вы будете подключать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках.Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке). Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий. Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «No Equipment Ground».”

Вариант 4: Установите GFCI на автоматический выключатель

Также возможно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы это сделаете, вам придется пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик. При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Как сделать двухконтактные розетки более безопасными

Есть ли у вас дома двухконтактные розетки? Если это так, возможно, вам придется принять дополнительные меры предосторожности, чтобы убедиться, что они безопасны в использовании. Хотя раньше двухконтактные розетки были стандартом в старых домах, теперь они считаются устаревшими и опасными. Вот несколько шагов, которые вы должны предпринять, чтобы обеспечить электробезопасность своего дома в Милуоки.

Эксперты Roman Electric хотят посоветовать домовладельцам, как сделать двухконтактные розетки более безопасными.Сначала мы хотели бы обсудить опасности использования двухконтактной розетки, а также возможные решения для поддержания электробезопасности.

Почему двухконтактные розетки считаются опасными?

Основная причина, по которой двухконтактные розетки считаются устаревшими и опасными, заключается в отсутствии заземления. Заземление — это способ безопасной передачи электричества в случае нестабильного тока. Если происходит электрическая авария, такая как короткое замыкание, опасный ток проходит через заземляющий провод, а не может нанести удар током вам или подключенному к электросети устройству.

Это то, что делает двухконтактные розетки наименее безопасными среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нейтрального провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы. Это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Теперь, когда вы понимаете, почему двухконтактные розетки более опасны, чем их современные аналоги, мы можем оценить некоторые возможные решения, которые могут помочь снизить опасность.

Обновление двухконтактных розеток до GFCI Розетки

GFCI (прерыватель цепи замыкания на землю) предназначены для защиты от поражения электрическим током. И это единственный тип трехконтактной розетки, на которую можно заменить двухконтактную розетку, не нарушая рекомендаций NEC. Это связано с тем, что розетки GFCI могут защищать от поражения электрическим током даже без заземляющего компонента. Однако, если вы заменяете двухконтактную розетку на GFCI, она должна быть помечена наклейкой «Без заземления оборудования».

Восстановите монтажную коробку вашей двухконтактной розетки

Хотя ваша двухконтактная розетка может не иметь заземляющего провода, ваша электрическая система может. Провод заземления может присутствовать в старых домах, хотя он может быть скрыт или заключен в гипсокартон. А если он существует, возможно, удастся установить заземляющий провод на коробку двухконтактной розетки. Если это возможно, вы можете модернизировать двухконтактную розетку до любого трехконтактного варианта.

Чтобы определить, можно ли это сделать, вам нужно, чтобы ваша электрическая система была осмотрена профессионалом.Свяжитесь с Roman Electric, чтобы узнать, можно ли дооснастить вашу коробку существующим заземляющим проводом.

Восстановите электрическую панель

Если не удается найти провод заземления для модернизации коробки вашей двухконтактной розетки, то другой вариант — перемонтировать электрическую панель с помощью заземляющего провода. Хотя это решение может быть самым дорогим, оно помогает гарантировать, что ваша электрическая система полностью заземлена, а любые новые или существующие розетки более безопасны в использовании. Обратитесь в компанию Roman Electric, если вам требуются услуги по электромонтажу для установки нового заземляющего провода в электрической системе вашего дома.

Если у вас дома есть двухконтактные розетки, следуйте нашему руководству, чтобы сделать их безопаснее! А если вам потребуется полная проводка, замена проводки и услуги по розетке для ваших двухконтактных розеток, свяжитесь с Roman Electric сегодня! Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Статьи по теме

Модернизируйте розетку с двумя зубцами с помощью нового GFCI — The Spruce

Розетки с двумя контактами — StarTribune.com

В чем проблема с двухконтактными розетками? Ничего.Во многих старых домах есть двухконтактные розетки, и это не является дефектом. Проблема возникает только тогда, когда кому-то нужно использовать трехконтактную вилку. Когда это необходимо, подходящее решение — заменить двухконтактную розетку на трехконтактную. Это обновление можно выполнить несколькими способами. Сегодня я дам краткое объяснение того, для чего нужен третий контакт, я расскажу о нескольких способах преобразования в трехконтактную розетку и объясню, почему адаптеры с двумя-тремя контактами обычно небезопасны. .

Отказ от ответственности: в этом сообщении в блоге дается обзор того, как преобразовать двухконтактную розетку в трехконтактную. Это , а не , руководство для домашних домовладельцев. Если у вас нет квалификации для электромонтажных работ, не делайте этого. Вы можете убить себя или сжечь свой дом.

Третий контакт на розетке обычно называют «заземлением», и его работа заключается в соединении электрических компонентов.Это также обеспечивает альтернативный путь для электричества, которое может отклоняться от устройства или продукта. Это важная функция безопасности, которая требуется во всех домах с 1962 года. В нормальных условиях на заземляющем проводе никогда не должно быть тока. Думайте об этом как об аварийной полосе на шоссе; без него все должно работать нормально, но если что-то пойдет не так, лучше возьми его. Это сводит к минимуму риск поражения электрическим током и позволяет устройствам защиты от перенапряжения лучше защищать ваше электрическое оборудование.

Как перейти на трехконтактную розетку

Лучший способ обновить двухконтактную розетку — это установить трехконтактную розетку, которая имеет непрерывный электрический путь обратно к панели. Если розетка установлена ​​в металлической коробке, и в этой металлической коробке есть металлический кабелепровод до самой панели, это, вероятно, будет легко сделать. Чтобы проверить это, вы можете использовать недорогой тестер с двумя выводами. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу, который должен идти к меньшему разъему на розетке, а одним концом тестера к электрической коробке.

Если тестер загорается, он обнаруживает электрический путь. Обычно это означает, что коробка правильно заземлена, но не обязательно. Например, если металлический ящик был установлен внутри бетонной фундаментной стены, контакта с бетоном было бы достаточно, чтобы загорелся двухконтактный тестер, но это не было бы правильным путем заземления обратно к панели. Здесь рекомендуется попросить квалифицированного специалиста проверить правильность электрического пути.

Предполагая, что вы подтвердили наличие правильного электрического пути, вам нужно будет прикрепить к коробке неизолированный медный провод и использовать его в качестве заземляющего провода для трехконтактной розетки. Если внутри коробки есть другие провода заземления, их все необходимо соединить друг с другом.

Если вы выполняете тест с помощью тестера с косым хвостом, и индикатор не загорается при прикосновении к коробке горячего провода, это означает, что коробка не заземлена или вы не прикасаетесь к горячей проволоке.В этом случае вы можете протянуть заземляющий провод обратно к панели или заменить двухконтактную розетку на розетку GFCI. Розетка GFCI обеспечивает защиту от поражения электрическим током, но без заземляющего провода эта розетка не обеспечит наилучшей защиты вашего электрического оборудования. Сетевой фильтр, подключенный к незаземленной розетке, не будет столь же эффективным.

Адаптеры с двумя контактами

А как насчет адаптеров с двумя и тремя контактами?

Их можно безопасно использовать только в двухконтактной розетке с заземлением .Об этом написано прямо на адаптере, очень мелким шрифтом.

Итак, как узнать, заземлена ли двухконтактная розетка? Вам, вероятно, следует просто предположить, что это не так. Тестер с косым хвостом загорится на заземленной двухконтактной розетке, если вы прикоснетесь одним выводом к меньшему пазу на розетке, а другой — к винту в середине розетки.

В этом случае вы, вероятно, можете использовать переходник с двух на три контакта, если вы прикрепите его к розетке с помощью винта крышки.

Любое другое использование двухконтактного адаптера небезопасно.

Но так же, как и в моем примере выше, в котором обсуждалась проверка правильности пути заземления, этот простой тест с помощью двухпроводного тестера не является окончательным. Вы также можете получить ложные срабатывания с помощью этого теста. Я намерен отговорить людей от использования двухштырьковых адаптеров. Кроме того, я рекомендую людям нанять электрика для выполнения электромонтажных работ, потому что зачастую это сложнее, чем кажется на поверхности.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Опасные электрические панели

Новое сообщение

Дорогой ремонт дымоходов в старых домах

Незаземленные электрические розетки — InterNACHI®

Ник Громицко, CMI®

Заземление электрических розеток (которые некоторые непрофессионалы называют розетками) является важной функцией безопасности, которая требуется в новом строительстве с 1962 года, поскольку она сводит к минимуму риск поражения электрическим током и защищает электрическое оборудование от повреждать.Современные заземленные 120-вольтовые розетки в Соединенных Штатах имеют небольшой круглый разъем для заземления с центром под двумя вертикальными разъемами для подключения к источнику тепла и нейтрали, и он обеспечивает альтернативный путь для электричества, которое может отклоняться от устройства. В старых домах часто есть незаземленные розетки с двумя гнездами, которые устарели и потенциально опасны. Иногда домовладельцы пытаются выполнить следующие опасные модификации незаземленных розеток:

• использование адаптера, также известного как «штепсельная вилка».»Адаптеры позволяют работать без заземления устройств, которые предназначены для работы с заземлением. Это более дешевая альтернатива замене незаземленных розеток, но они менее безопасны, чем правильное заземление подключенного устройства;
• замена розетки с двумя гнездами на розетку с тремя гнездами без переподключения электрической системы, чтобы к розетке был обеспечен путь к заземлению. Хотя эта мера может служить, казалось бы, подходящей розеткой для трехконтактных приборов, такая «модернизация» потенциально более опасна, чем использование адаптера, потому что розетка будет казаться заземленной, и будущие владельцы, возможно, никогда не узнают, что их система не заземлена.Если в здании все еще используется проводка с ручкой и трубкой, скорее всего, любые трехслотовые розетки не заземлены. Конечно, инспекторы InterNACHI могут проверить подозрительные розетки на заземление; и
• снятие заземляющего штифта с прибора. Эта обычная процедура не только предотвращает заземление, но и обходит поляризационную функцию прибора, поскольку вилка с отключенными штырями может быть вставлена ​​в розетку в перевернутом виде.

Хотя домовладельцы могут быть осведомлены об ограничениях незаземленных электрических розеток, обновления не обязательно требуются.Многие мелкие электроприборы, такие как будильники и кофеварки, являются двухконтактными, поэтому на них не влияет отсутствие заземления в электрической системе здания.

Обновление системы приблизит ее к современным стандартам безопасности, и это может быть выполнено следующими способами:

• Установите трехслотовые розетки и подключите их так, чтобы они были правильно заземлены.
• Установить прерыватели цепи замыкания на землю (GFCI). Их можно установить перед розеткой или у самой розетки.GFCI являются приемлемой заменой, поскольку они защищают от поражения электрическим током даже при отсутствии заземления, но они могут не защитить электроприбор. Кроме того, незаземленные розетки с защитой GFCI могут не работать эффективно с устройствами защиты от перенапряжения. Незаземленные розетки с защитой GFCI должны быть обозначены этикетками, которые поставляются с новыми розетками, с надписью «Нет заземления оборудования».
• Замените гнезда с тремя гнездами гнездами с двумя гнездами. Двухслотовые розетки правильно указывают на то, что система не заземлена, что снижает вероятность того, что они будут использоваться ненадлежащим образом.

Домовладельцы и неквалифицированные специалисты никогда не должны пытаться модифицировать электрические компоненты здания. Неправильно направленные попытки заземлить емкости на металлический водопровод или заземляющий стержень могут быть опасными. Инспекторы InterNACHI могут порекомендовать квалифицированному электрику оценить электрические розетки и проводку.

Таким образом, корректировка электрической системы должна выполняться квалифицированными электриками, а не домовладельцами, для модернизации незаземленных розеток в соответствии с современными стандартами безопасности и требованиями сегодняшних типичных бытовых приборов.

Свод правил штата Калифорния, раздел 8, раздел 2375.1. Объем.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 5. Приказы по электробезопасности
Группа 1. Приказы по низковольтной электробезопасности.
Статья 6. Ответвления.

---

---

(a) Розетки, установленные в 15- и 20-амперных цепях ответвления, должны быть заземляющими, за исключением случаев, разрешенных для заменяемых розеток в подразделе (d) этого раздела. Розетки с заземлением должны устанавливаться только в цепях того класса напряжения и тока, на которые они рассчитаны, за исключением случаев, указанных в таблице 2360.4 (b) (2) и Таблица 2360.4 (b) (3).

(b) Розетки и соединители шнуров, имеющие заземляющие контакты, должны иметь эти контакты с эффективным заземлением, за исключением розеток, установленных на переносных и автомобильных генераторах в соответствии с Разделом 2395.6 настоящих Приказов, и сменных розеток, установленных в соответствии с подразделом (d) этого раздела .

(c) Заземляющие контакты розеток и соединителей шнура должны быть заземлены путем соединения с заземляющим проводом оборудования цепи, питающей розетку или соединитель шнура.Метод разветвленной проводки должен включать или предусматривать заземляющий провод оборудования, к которому должны быть подключены заземляющие контакты розетки или соединителя шнура.

d) Замена сосудов должна соответствовать следующим требованиям:

(1) Если в корпусе розетки имеется средство заземления или установлен заземляющий провод, должны использоваться розетки заземляющего типа, которые должны быть подключены к заземляющему средству или проводнику;

(2) Розетки с защитой от замыкания на землю должны быть обеспечены там, где производится замена розеток розеток, которые должны иметь такую ​​защиту в других положениях настоящих Приказов; и

(3) Если в корпусе розетки нет заземляющих средств, установка должна соответствовать одному из следующих положений:

(A) Емкость без заземления может быть заменена другой емкостью без заземления; или же

(B) Розетка без заземления может быть заменена розеткой типа прерывателя цепи замыкания на землю с пометкой «Нет заземления оборудования»; заземляющий провод оборудования не должен быть подключен от розетки типа прерывателя цепи замыкания на землю к любой розетке, питаемой от розетки прерывателя цепи замыкания на землю; или же

(C) Розетка без заземления может быть заменена розеткой с заземлением, если питание осуществляется через прерыватель цепи замыкания на землю; заменяемая емкость должна иметь маркировку «Защищено GFCI» и «Без заземления оборудования»; заземляющий провод оборудования не должен подключаться к таким розеткам заземляющего типа.

(e) Розетки, подключенные к цепям, имеющим разные напряжения, частоты или типы тока (переменного или постоянного тока) в одном и том же помещении, должны иметь такую ​​конструкцию, чтобы соединительные вилки, используемые в этих цепях, не были взаимозаменяемыми.

Примечание: цитируемый орган: раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Новый раздел подан 5-5-2008; оперативный 5-5-2008. Отправлено в OAL для печать только в соответствии с Трудовым кодексом 142.3 (а) (3) (Регистр 2008, № 19).

Вернуться к статье 8 Содержание

Крепление незаземленных розеток

Крепление незаземленных розеток

Национальный электрический кодекс, декодированный
Розетки — это просто технические названия розеток. Розетка без заземления будет двухконтактной. Третий контакт внизу вилки — это земля, и до того, как заземляющий провод был установлен в домах, трехконтактных вилок не было.Далее говорится, что мы можем заменить двухконтактные розетки на трехконтактные, если они питаются от прерывателя цепи замыкания на землю (GFCI). В большинстве случаев мы можем заменить первую розетку в контуре на розетку GFCI так же, как розетки GFCI защищают контуры ванных комнат и кухонь. Другой вариант — защитить цепь на выключателе, заменив существующий выключатель на выключатель GFCI. Часто можно увидеть розетки на кухнях или в ванных комнатах с этикеткой на пластине, на которой написано «Защищено GFCI», когда розетка, не являющаяся GFCI, защищена розеткой, которая должна быть помечена маленькой наклейкой, сообщающей, что она защищена.Он суммирует код, сообщая нам, что, пока мы устанавливаем трехконтактные розетки, от нас не требуется менять схему подключения заземляющего провода. Хотя нам действительно нужна защита от GFCI в цепи, нам также не требуется заменять каждую розетку на розетку GFCI, мы, конечно, могли бы, но это дороже, чем нужно.

Вас также может заинтересовать

Что говорит NEC о незаземленных цепях
Национальный электрический кодекс 2017 года (NEC) 406.4 (D) (2) (c) говорится: «Разъем (и) незаземленного типа разрешается заменять на розетку (и) с заземлением, если питание осуществляется через прерыватель цепи замыкания на землю. Если розетки заземляющего типа питаются через прерыватель цепи замыкания на землю, розетки заземляющего типа или их крышки должны иметь маркировку «Защищено GFCI» и «Без заземления оборудования», видимые после установки. Заземляющий провод оборудования не должен быть подключен между розетками заземляющего типа.«Я знаю, что это звучит как набор электрического жаргона, и это так, но давайте разберемся с этим.

Использование тестеров розеток для отключения GFCI
Как правило, при домашнем осмотре инспектор произвольно проверяет розетки, которые защищены розеткой GFCI, с помощью тестера розеток. Тестеры розеток — это довольно недорогие инструменты, которые могут сказать нам, правильно ли подключена розетка, и имеют возможность воссоздать замыкание на землю, которое должно вызвать срабатывание GFCI. Тестер розеток создает замыкание на землю, по существу, соприкасаясь с нейтральным и заземляющим проводами вместе, что отправляет сообщение в GFCI, чтобы отключить и остановить поток мощности к розеткам, которые он защищает.Когда заземляющий провод отсутствует, тестер розеток больше не может создать событие замыкания на землю, поэтому GFCI не получает сигнала о срабатывании. Хотя тестер розеток не может создать замыкание на землю, что не означает, что GFCI работает неправильно, это просто означает, что мы не можем проверить GFCI с помощью тестера розеток. Электроника GFCI обнаружит дисбаланс между горячим и нейтральным проводниками при истинном замыкании на землю и отключит розетку GFCI.

Что такое защита GFCI?
Событие замыкания на землю — это когда провод под напряжением контактирует с землей.

No related posts.
