Вытяжка для кухни в стену в частном доме: как установить своими руками

Кухонные вытяжки бывают проточными, рециркуляционными и комбинированными. Проточные устройства – самые распространенные за счет бюджетного обслуживания и низкого ценового сегмента. Но установить их удается не везде. Если на кухне забита вентиляционная шахта или отсутствует воздуховод, вытяжной агрегат установить очень сложно. Для выведения воздуха наружу в стену монтируют приточный клапан, а затем всю систему.

Подробнее об установке вытяжки через стену для кухни в частном доме – далее.

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

1. В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
2. Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
3. Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
4. Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

На заметку. Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Подготовительные работы по установке вытяжки на кухне через стену

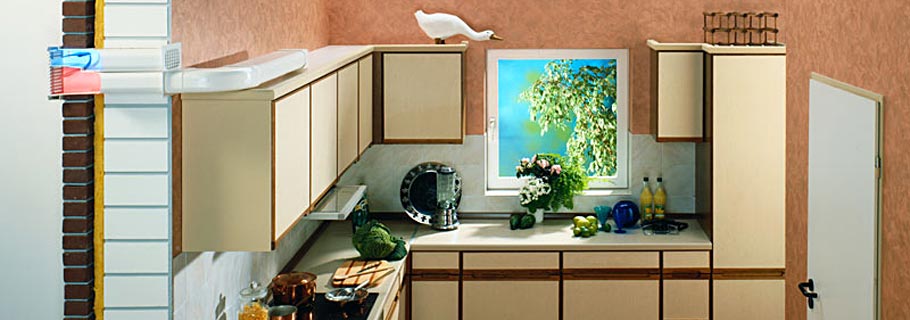

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Обратите внимание! Чем меньше поворотов будет совершать воздушный поток на пути к выходу, тем эффективнее будет работать вся система. Не планируйте установку плиты слишком далеко от вентиляционного отверстия.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

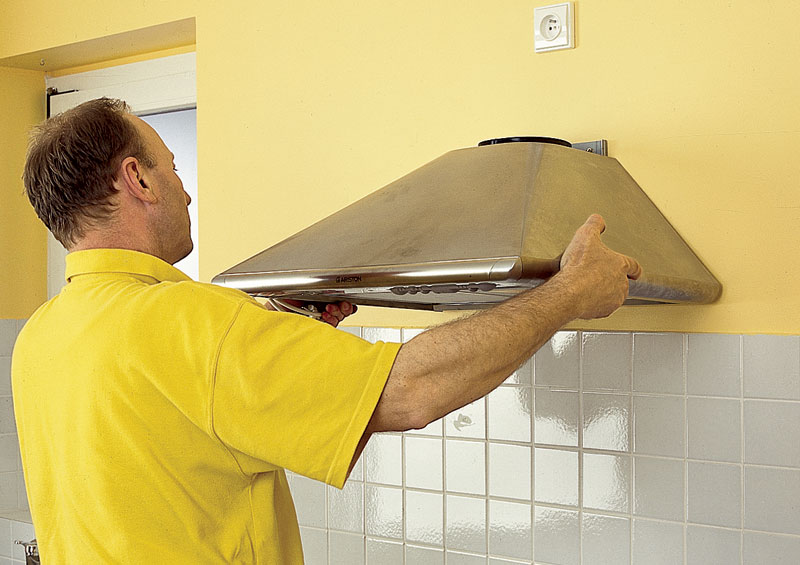

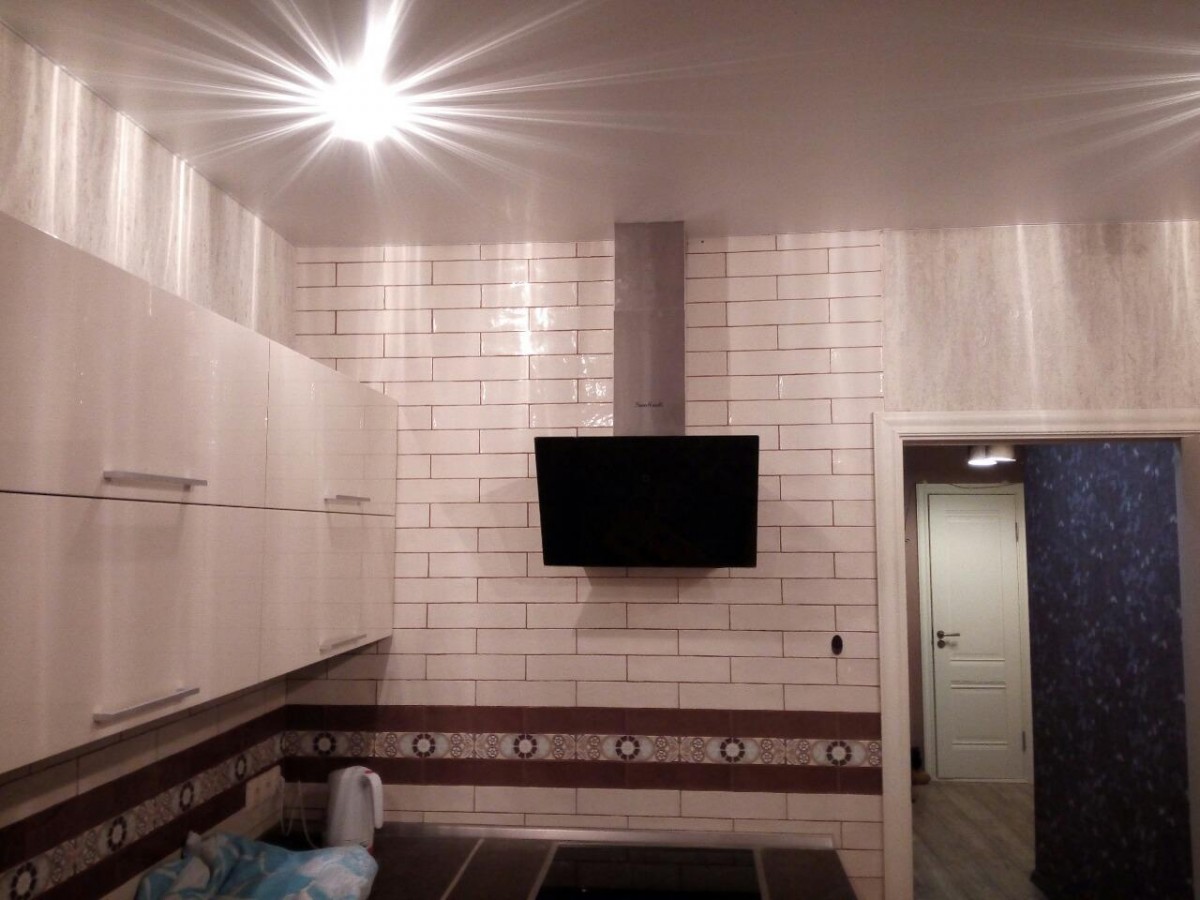

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

На заметку. В кухне с высокими потолками даже самая скромная вытяжка окажется привлекательным предметом интерьера.

По месту установки вытяжные агрегаты делятся на:

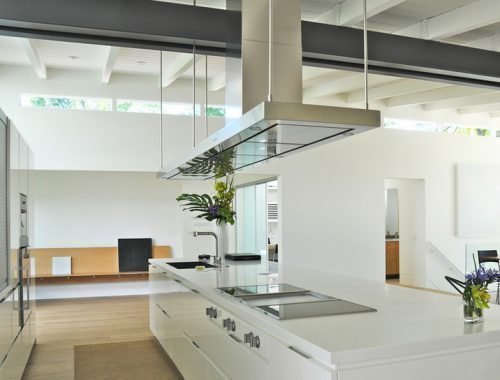

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.

3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

К сведению. В идеале площадь вытяжного устройства должна на 50 мм превышать размер варочной панели с каждой стороны.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

На заметку. В канале лучше поместить два клапана – внутренний и наружный. Так между клапанами создается дополнительная воздушная прослойка, не дающая образовываться конденсату.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Клапаны из пластика просты в установке, имеют небольшой вес и доступны по цене. Чаще всего такие изделия используют в квартирах.

Важно! При нагревании до температуры выше 120°С пластик выделяет хлор, а при температуре +5°С теряет прочность и становится ломким.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

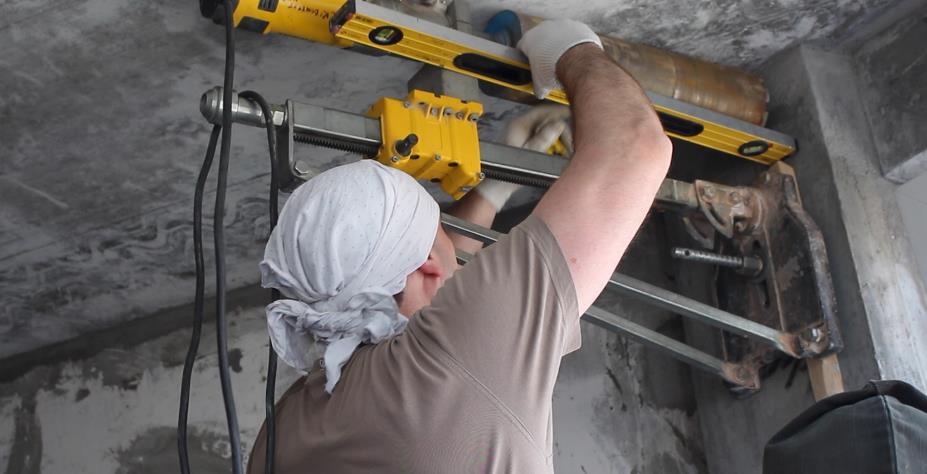

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Монтаж вытяжки

Встраиваемые вытяжки крепят к обратной стороне днища подвесного шкафа или вместо него. Воздуховод маскируют в шкафу. В случае с вытяжкой купольного типа гофру прячут в специальный кожух, а сам агрегат крепят к стене.

На заметку. Если в области установки вытяжки проходят другие коммуникации, которые невозможно перенести (например, газовая труба или вентиляционный выступ), прибор крепят на расстоянии от стены при помощи сантехнических саморезов-шпилек, которые используют при установке раковин.

Снаружи стены систему клапанов герметизируют. Затем устанавливают утепленную трубу канала из оцинковки, к стене крепят при помощи хомутов и дюбелей. Устанавливают козырек. Обычно вывод трубы делают на крышу.

Когда герметизации систем клапанов приступают к установке воздуховода.

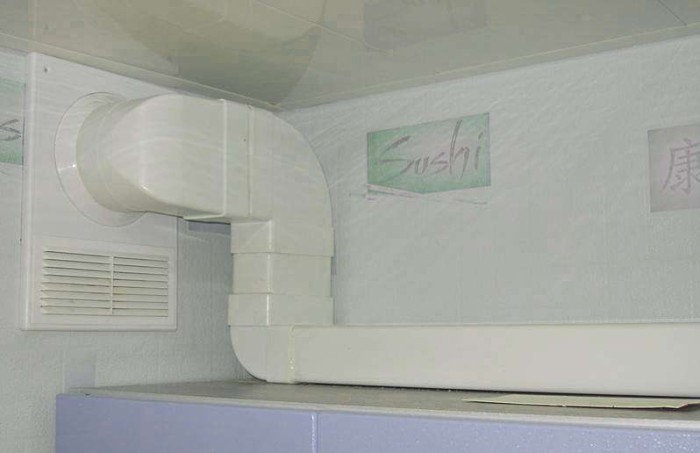

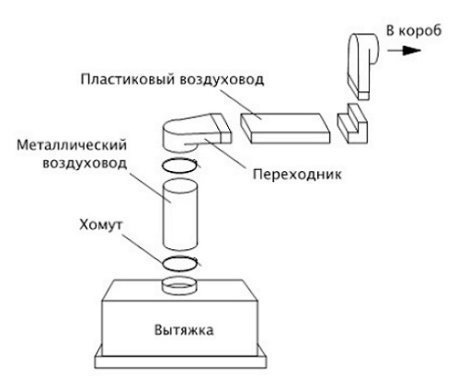

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Важно! Перед тем как затянуть хомут в нужном месте, соединение обрабатывают силиконовым герметиком.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
2. В стене высверливают отверстия и крепят подвесы.
3. Устанавливают элементы воздуховода.
4. Герметизируют стыки.
5. Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

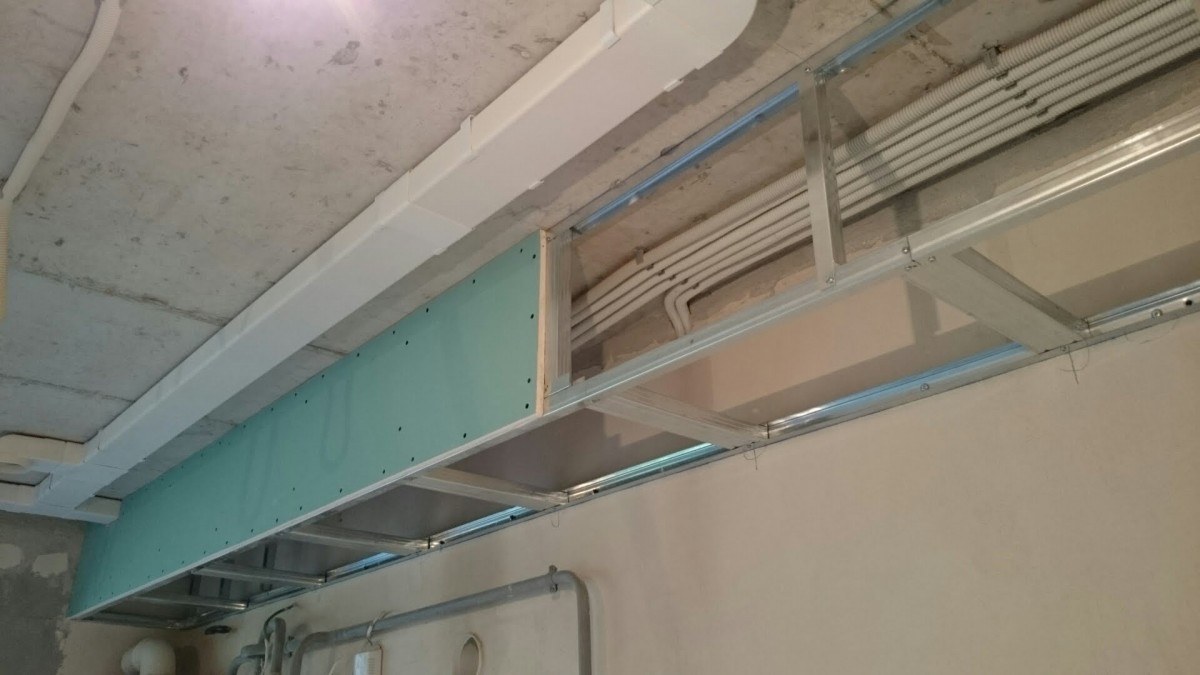

Создание короба для маскировки воздуховодов

Для изготовления короба существует два материала – пластик и гипсокартон.

Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

Внимание! Перед тем как замаскировать гофру воздуховода, систему проверяют на наличие протечек.

Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

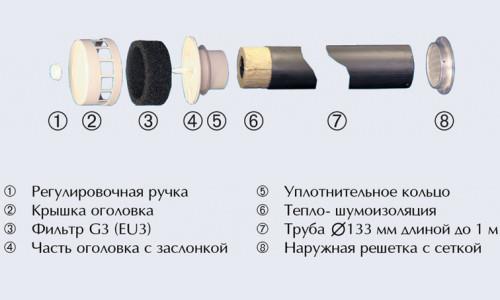

Установка приточного клапана

Приточный клапан нужен для пополнения запасов воздуха, который выводится при работе вытяжной системы. Клапан может быть автономным (стеновым) или дополнительным (оконным).

В процессе установки:

1. Разбирают клапан.
2. Выполняют разметку контура на стене.
3. Просверливают отверстие и вставляют гильзу.
4. Помещают обмотанную изоляцией трубку клапана в отверстие.
5. На дюбели прикрепляют корпус.

Далее устанавливают фильтры и проверяют работу заслонки.

Заключение

Чтобы вытяжка на кухне в частном доме через стену работала максимально эффективно, выбирать и устанавливать прибор нужно в соответствии с требованиями к шумности оборудования и его размещению. Сначала выбирают воздухоочиститель и подготавливают материалы, затем проделывают отверстие для воздуховода и монтируют конструкцию. Чтобы не было протечек, все стыки обрабатывают силиконовым герметиком.

Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~7 минут

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда “новый” воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

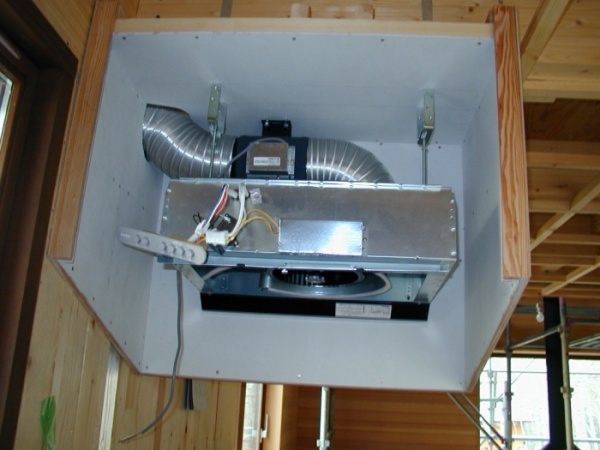

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Как установить вытяжку на кухне в частном доме: подключение

Автор Виктория На чтение 7 мин. Просмотров 118 Опубликовано 23.01.2018 Обновлено 04.09.2018

Чтобы установить вытяжку на кухне в частном доме самостоятельно, не нужно иметь специальные знания или навыки, но следует быть внимательным и тщательно следовать инструкциям. Устройство защищает помещение от неприятных запахов, удаляет загрязненный воздух, очищает его от частиц пыли и пищи, устраняет вредные вещества, которые образуются при сгорании газа.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия. У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Производительность вытяжки определяется объемом воздуха, который устройство может удалить из помещения. Некоторые аппараты способны выводить 180-700 м³/ч. Следует учитывать, что чем выше производительность, тем сильнее вентилятор будет шуметь.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

• подвесные;
• купольные;
• встроенные;
• островные;
• выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа. Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью.

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Встраиваемая

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

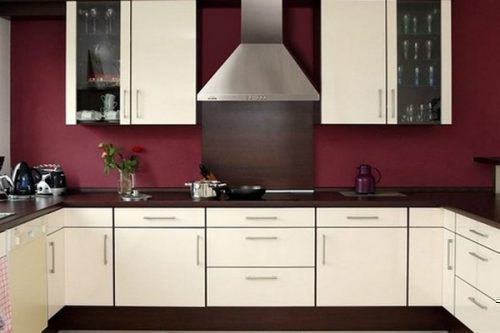

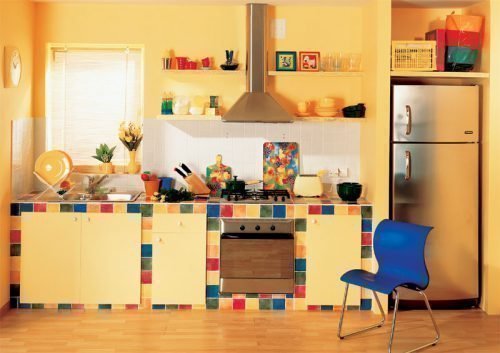

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Установка вытяжки в кухне

Не все знают, как правильно сделать на кухне систему очистки воздуха. Для этого понадобится необходимый набор инструментов:

• электролобзик;
• дрель или шуруповерт;
• молоток;
• отвертка;
• саморезы;
• рулетка и линейка;
• гофрированная труба;
• карандаш и уровень.

Поскольку самым распространенным является монтаж вытяжки на кухне в шкафу над варочной поверхностью, рассматриваться будет этот вариант.

Подготовка к установке

Чтобы установить вытяжку на кухне своими руками, следует подготовить поверхность и выполнить предварительные расчеты. Сначала следует определить расстояние от вытяжки до вентиляционного канала и отрезать гофрированную трубу. Важно учитывать тот факт, что труба растягивается, поэтому можно сделать ее немного меньшей длины.

Поскольку в шкафу должен располагаться воздуховод сечением 130 мм и больше, в верхней стенке вырезается соответствующее отверстие. Оно может быть круглым или прямоугольным в зависимости от сечения воздуховода.

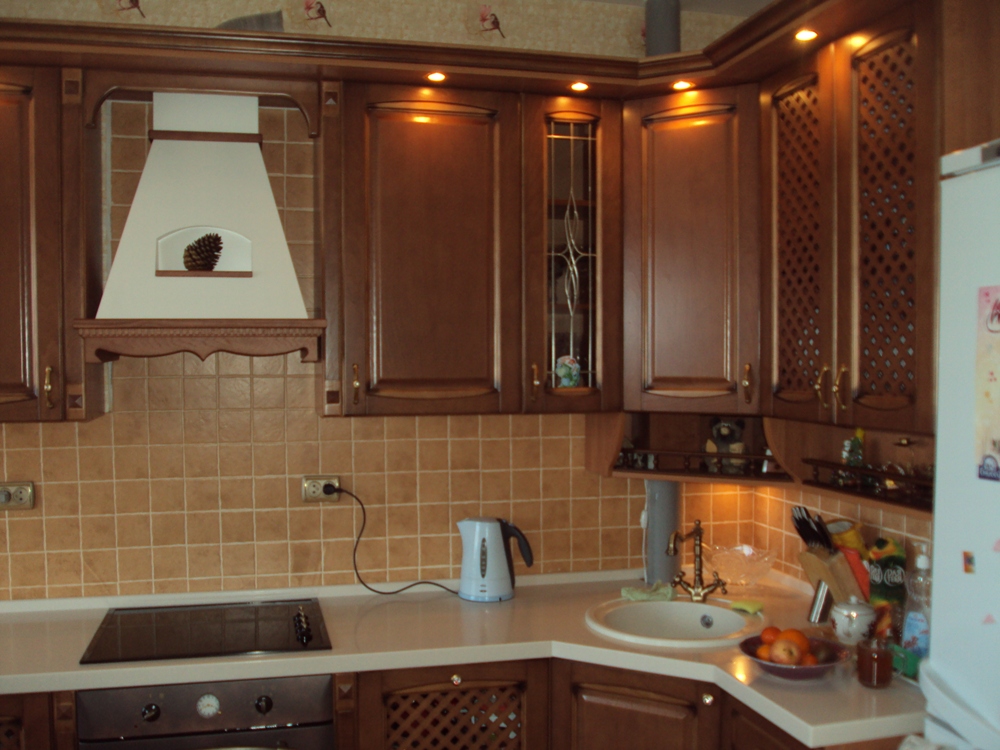

Установка корпуса

Корпус фиксируют с помощью саморезов к нижней панели шкафа. Иногда его прячут внутри, предварительно вырезав паз соответствующих размеров.

Подключение вытяжного вентилятора

Поскольку потребляемая мощность бытовых вытяжек не превышает 1 КВт, их можно подключать в простые розетки. Также подключение вытяжки на кухне можно произвести к существующей разводке. Сечение провода должно быть 2,5 мм, проводник – многожильный из меди с негорючей оплеткой.

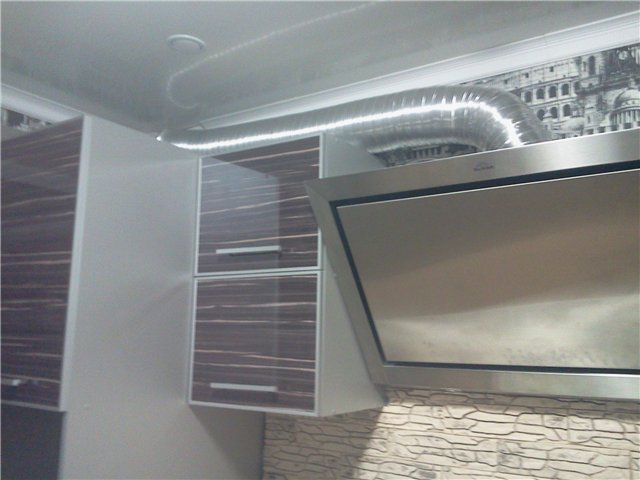

Подключение вытяжки на кухне к вентиляции

Трубу лучше всего вывести к вентиляции по верху шкафов. Желательно ее не изгибать под прямым углом, поскольку это препятствует свободному перемещению воздуха. Иногда в вентиляционной шахте может создаваться обратная тяга. Устанавливается обратный клапан при подключении вытяжки и защищает помещение от проникновения неприятных запахов извне. В частном доме воздуховод может выходить через стену на улицу или в специальное отверстие. Вентиляционным проемом может служить и форточка.

В вентиляционную шахту воздуховод вставляется и закрепляется специальной накладкой. Место соединения трубы с каналом вытяжки желательно закрепить хомутом, но можно этого и не делать, если мощность устройства небольшая.

Когда нужна вытяжная вентиляция на кухне купольного типа, следует учитывать то, что она фиксируется к стене. Поэтому сначала делают отверстия, вставляют дюбеля и с помощью болтов или анкеров крепят изделие. Подключение к электричеству и вентиляционной шахте происходит по тому же принципу, который был описан ранее.

Нюансы, которые следует учитывать при установке вытяжки в частном доме

Когда вытяжка устанавливается в стене, необходимо правильно сделать отверстия и закрепить устройство. Следует учитывать уровень вибрации, если вентиляторы мощные. В противном случае со временем крепления могут расшататься и выпасть. Трубе следует придавать плавные изгибы, чтобы воздух свободно перемещался к вентиляционной шахте.

Если хозяин владеет базовыми строительными навыками, он без труда сможет установить в квартире или в доме соими руками вытяжку любого типа.

Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

• Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
• Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
• Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

• Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
• Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
• Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

• разметить расположение элементов;
• высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
• последовательно установить элементы возховода;
• загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

• Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
• Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

• Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
• Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
• Затем в отверстия вставляют дюбеля.
• Профили крепят на саморезы.
• Углы у вытяжки оформляют металлическим перфорированным уголком.
• Профили соединяют поперечинами.
• На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018ventsyst

Установка вытяжки на кухне своими руками в частном доме

.

Среди всех устройств, использовать которые на кухне наиболее оправдано, отдельное место занимают вытяжки. В частном доме, в квартире или на благоустроенной даче их значимость переоценить крайне сложно – по причине массы полезных качеств, коими они обладают. Использование кухонных вытяжек позволяет свести к минимуму налипание жира на поверхность предметов интерьера и техники, а также поддерживать качество воздуха в помещении на должном уровне.

Самостоятельная установка вытяжки экономит семейный бюджет

Установку вытяжки можно производить двумя способами – привлечь наемных работников или собрать и смонтировать все собственноручно. Первый вариант предусматривает экономию времени и сил владельца жилища, но за вызов специалистов придется заплатить довольно немалую сумму. Что же касается второго решения поставленной выше задачи, то установка вытяжки на кухне своими руками позволяет обойтись без лишних затрат, но потребует от вас выделения нужного количества времени и физических сил.

Основные разновидности и особенности функционирования

О вызове мастеров мы рассказывать не станем, ведь как сделать его – и так понятно. В данном материале мы сделаем акцент на том, как правильно установить вытяжку на кухне собственными силами – с учетом особенностей ситуации и обязательных требований безопасности. Следует сразу отметить, что монтаж кухонной вытяжки своими руками – это вполне посильная задача, справиться с которой может практически каждый желающий.

Предваряя рассказ о том, как установить вытяжку на кухне, стоит перечислить наиболее популярные типы этих устройств. В плане своего местоположения таковыми являются несколько основных типов.

Внешний вид подвесной вытяжки, расположенной над островом

1. Подвесные, именуемые также плоскими или стандартными. Крепить вытяжки такого типа нужно под расположенным над плитой шкафом.
2. Настенные. Как понятно из названия данных устройств, монтировать их следует на стене, находящейся над местом приготовления пищи.
3. Встраиваемые. Ключевая особенность этого вида вытяжек для кухни – установка внутри стола или подвесного шкафа, благодаря чему они с легкостью вписываются в интерьер помещения.
4. Угловые. Такие вытяжки необходимо вешать в углу, что опять же понятно из их названия.
5. Островные. Монтировать такие устройства резонно в кухне, имеющей так называемый «островок» – многофункциональное рабочее место, представляющее собой рациональное и эргономичное решение для любой хозяйки. Монтировать вытяжку данного типа нужно, подвешивая ее к потолку.

Также, с точки зрения особенностей работы, рассматриваемые нами устройства бывают:

• эвакуационными, предусматривающими выведение отработанного воздуха за пределы жилища;
• рециркуляционными, прогоняющими воздушные массы в кухне через фильтр и возвращающими их назад в очищенном виде;
• комбинированными, способными функционировать в обоих режимах – в соответствии с пожеланиями владельца помещения.

Практика показывает, что установка встроенной вытяжки, способной только фильтровать загрязненный воздух, не является наиболее эффективным решением.

Объясняется это тем, что такое устройство:

• не гарантирует очистку на 100%;
• стоит недешево;
• не выводит из помещения избыточное тепло.

Вытяжки эвакуационного или смешанного типа полностью оправдают свои средства

По этой причине, мы рекомендуем вам выбирать вытяжки для кухни эвакуационного или смешанного типа – как те, которые в состоянии наилучшим образом оправдать потраченные на них средства.

Предварительные мероприятия

Теперь рассмотрим перечень работ, необходимых для полноценной подготовки к установке вытяжки в частном доме или квартире. Прежде всего, к таковым относятся:

• определение нужной мощности устройства;
• выбор воздуховода;
• решение вопросов с вентиляцией;
• выбор нейтрализатора запаха.

Далее о каждом из перечисленных выше моментов мы расскажем более подробно.

Мощность вытяжки на кухне

Важность данного параметра очень высока, так как от нее напрямую зависит производительность устанавливаемой системы. Она измеряется в кубометрах воздуха, пропускаемых устройством за один час работы. Ее расчет прост: достаточно перемножить длину, ширину и высоту кухни (таким образом узнав объем помещения), а после – умножить полученное значение на 12. Последнее число – это количество полных обновлений воздуха в кухне за час, являющееся действующим стандартом.

Помимо этого, учитывайте возможные потери мощности вследствие особенностей конструкции воздуховода и длины шахты. Из-за них итоговый результат желательно умножить на 1.3 – дабы установленный вами прибор не испытывал дефицита производительности.

Воздуховод

Существует две основные разновидности этих составных элементов кухонных вытяжек – пластиковые, изготавливаемые из ПВХ, и гофрированные, материалом которых является алюминий. К достоинствам первых относятся:

Пластиковый воздуховод обладает небольшим весом

• небольшой вес;
• надежность и прочность;
• минимальный уровень шума.

Что же касается второго типа воздуховодов, используемых при монтаже вытяжек на кухне своими руками, то главные его преимущества – это:

• гибкость;
• отсутствие вибраций в процессе работы;
• высокий эксплуатационный ресурс.

Единственный минус подобных воздуховодов – непрезентабельный внешний вид, из-за которого их рекомендуется «прятать» под гипсокартон.

Вентиляция

Стоит отметить, что чаще всего монтаж вытяжки на кухне приводит к изменению предустановленной в квартире системы вентиляции. Во многих случаях схема установки вытяжки предусматривает обустройство второго отверстия, однако «на все 100» такое решение не может считаться оптимальным. Причина этого прозаична: вне зависимости от площади вентиляционного окошка, канал шахты остается тем же, и его пропускная способность не вырастает.

По этой причине рекомендуется монтаж вспомогательного короба, оборудованного клапаном – «хлопушкой», исключающего возникновение обратной тяги и обеспечивающего естественный воздушный обмен при неработающем устройстве.

Его предусматривает большинство инструкций по правильной установке вытяжек, а это лишь подтверждает рациональность данного решения.

Нейтрализатор запаха

Существует три разновидности нейтрализаторов, которые могут устанавливаться в вытяжках. А именно:

1. Химические. Менять их нужно часто, а входящие в их состав активные вещества сами могут испаряться – иногда даже будучи вредными для человеческого здоровья.
2. Ультрафиолетовые. Требуют замены раз в два года и стоят недешево, но могут «похвалиться» высокой эффективностью и оптимальным уровнем безопасности.
3. Электроионизационные. Позволяют добиться отличных результатов, но могут распространять действие собственного поля на находящихся поблизости людей.

Что представляет собой монтаж вытяжки в доме или квартире

Что представляет собой монтаж вытяжки в частном доме? Определившись с перечисленными выше моментами, можете приступать к установке вытяжки своими руками. Отмечаем, что для решения данной задачи приобретать особый инвентарь вам не нужно – достаточно стандартных бытовых инструментов. Единственное исключение – это электрический лобзик, который всегда можно взять напрокат.

Схема монтажа вытяжки

Установка кухонной вытяжки своими руками предусматривает поочередное выполнение определенных действий.

1. Изготовление короба с хлопушкой. Последнюю рекомендуется сначала расположить на шкафу, а далее – закрепить в вентиляционном окошке посредством монтажной пены. К шкафу подсоединять ее следует при помощи силикона или крепкого клея – это нужно, чтобы свести на нет возможный резонанс. Особо внимательно подходите к точности разметки – во избежание нестыковок.
2. Работа со шкафом. Высвободив его, приступайте к выпиливанию отверстий с помощью электролобзика. Делая отверстие под вытяжку, соблюдать предельную точность не требуется, так как в подобной ситуации незначительные огрехи не заметны. Далее в верхней части шкафа нужно вырезать отверстие квадратной формы для окошка хлопушки, предусматривая припуск в 4 +/- 1 мм для каждой стороны.
3. Установка гофра. Расположив шкаф «на спине», приступайте к размещению в нем гофрированной трубы необходимой длины. Верхний ее край сформуйте в прямоугольник или квадрат (в соответствии с формой окошка), а после – вставьте в верхнее отверстие. Касаемо углов, то их следует надрезать и примерно на 15-20 миллиметров отогнуть наружу.
4. Монтаж хлопушки. Данный этап, который предусматривают правила установки вытяжки, как и перечисленные выше, также можно выполнить самостоятельно. Свой смонтированный с гофром шкаф подвешивайте на место, а на отогнутые края гофра нанесите слой силикона – сплошной линией, без прерываний. Подождав 30-40 минут, покуда последний окончательно не схватится, приступайте к задуванию пространства между коробом хлопушки и окошком вентиляции при помощи строительной пены.
5. Установка вытяжки. Своими руками сделать это большого труда не составляет, но и спешить здесь также не рекомендуется. Перед тем, как крепить вытяжку, нужно аккуратно вставить ее в соответствующий вырез шкафа, а собирать конструкцию следует при помощи саморезов. После наденьте на патрубок гофр, который необходимо закрепить посредством хомута или проволоки. Стоит также учитывать, что правила по установке вытяжки не предусматривают использование герметика при подсоединении к ней гофра – во избежание трудностей с чисткой и ремонтом в будущем.
6. Подключение смонтированного устройства к электросети. Для этого можно использовать как обычную розетку, так и отдельный автомат. Прежде всего подсоединяйте заземление; учитывайте, что выполнение всех операций по подключению вытяжки в частном доме своими руками должны осуществляться при выключенном электропитании.
7. Монтаж декоративного колпака.

А как производится установка вытяжки своими руками в случае, если настенный шкаф отсутствует?

В таких ситуациях под раструбом нужно расположить П-образную раму, выполненную из уголков и закрепляемую при помощи дюбелей.

Если же последние использовать нецелесообразно (например, когда нужно сделать крепление вытяжки над газовой плитой), то рациональнее всего применять саморезы-шпильки, оснащенные резьбой для соединения с вытяжкой на нужном удалении от стены.

И последнее. Рассказав о том, как повесить вытяжку и как установить кухонную вытяжку, следует выделить еще один важный момент. Данное устройство проработает в разы дольше, если уделять должное внимание его очистке от гари, жира и налипшей пыли. Делать это следует хотя бы раз в 6 месяцев, используя высокоэффективные чистящие составы. Также, желательно проявлять осторожность во время чистки тонкого гофра – во избежание его механических повреждений.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Установка вытяжки на кухню своими руками. Установка вытяжки в частном доме

Даже если вы уже сделали ремонт на кухне и не хотите снова ее «разбить», вы вполне можете внести некоторые изменения в ее конструкцию. К этим операциям относится установка вытяжки на кухне своими руками. Конечно, в первую очередь следует определиться, какой тип вытяжки вам потребуется. Пожалуй, с этого и начнем.

Какие они?

По типу они делятся на фильтрующие и эвакуационные.Первые из них пропускают воздух в помещении через систему фильтров, а вторые просто выбрасывают его во внешнюю среду. В общем, в кустарном варианте «модернизации» в дешевую вытяжку можно легко установить угольный фильтр.

Но особо к этому стремиться не стоит: даже промышленные изделия этого класса не обеспечивают действительно качественной очистки воздуха, а стоимость их зачастую непомерно высока. Кроме того, инструкция по установке вытяжки этого класса предусматривает полный отказ от гарантии на любое самостоятельное действие.

Есть встроенные и настольные, каминные и потолочные. Не будем тратить много времени на разговоры о типах и их достоинствах. Скажем так, для большинства домовладельцев экстрактор островков, установленный непосредственно над варочной поверхностью (или газовой плитой), действительно является лучшим вариантом. Более известен как купольная вытяжка. Свое название устройство получило по названию приемной части, которая на самом деле напоминает купол.

О вопросах электробезопасности

Перед тем, как выполнять монтаж вытяжек на кухне, своими руками необходимо немного поработать, обеспечив себе и своей семье полную безопасность, исключив минимальную возможность поражения электрическим током.

Дело в том, что данная категория кухонных устройств относится к категории потенциально опасных, поэтому халатно подходить к этому вопросу просто недопустимо. Следует знать, что вытяжки подключаются к бытовой сети тремя проводами: фазным, нулевым и заземляющим, что легко определить по желтому цвету используемого провода, который все еще покрыт продольной зеленой полосой. Обязательно заранее позаботьтесь о надежном и надежном заземлении!

Ни в коем случае нельзя цеплять для этой цели водопроводную, газовую или другую трубу к аккумулятору.Помните, что это противоречит элементарным правилам безопасности, поэтому в результате ваших необдуманных действий могут пострадать люди! К глухим нейтралам нужно привязываться. Как это сделать?

Важно!

Все нижеперечисленные действия, если вы не профессиональный электрик, настоятельно советую делать это самостоятельно! Обязательно вызовите специалиста или знакомого электрика, но не лезьте в щит!

Подключить к нейтрали

Осторожно открыть входной экран, не забывая об опасности поражения электрическим током.Скорее всего, все подводящие провода уходят в экран из определенной металлической трубы. Вероятно на трубе есть какая-то шпилька, более-менее очищенная от старой краски и ржавчины, к которой подключаются провода. Это и есть искомая нейтраль: от нее до квартиры нужно протянуть провод сечением не менее 2,5 мм. Сама вытяжка должна быть подключена к сети через автомат на 6,3А.

Еще раз по вопросам безопасности

Если вас интересует не только установка вытяжек на кухне своими руками, но и собственная жизнь, то никогда и никогда не скидывайте «землю» в виде других проводов на освободите место для себя! Вряд ли, но «поймать» выделения все равно можно.Увы, но ежегодно по этой причине случаются нелепые смерти.

Вентиляция превыше всего!

Следует помнить, что обычная установка вытяжек на кухне своими руками чаще всего серьезно нарушает штатную вентиляцию помещения, возможности которой были установлены еще на этапе проектирования постройки. Горе-мастера рекомендуют решить проблему двумя способами: либо пробить канал в центральную шахту, либо прямо на улицу.Оба эти метода неверны и могут привести к серьезным проблемам. В том числе законодательные: перед тем, как делать что-то подобное, нужно будет получить отдельное разрешение в БТИ.

В принципе пробивка (если разрешена) одинарного вентиляционного прохода на улицу позволяет гарантированно избавиться от кухонных запахов и копоти, но почти наверняка приведет к выходу из строя вентилятора, так как в этом случае конденсат буду постоянно на нем останавливаться. Со всеми вытекающими последствиями в виде короткого замыкания или чего-то подобного.

Итак, что мне делать? Выход из ситуации прост: достаточно установить дополнительную секцию воздуховода, оборудовав ее вентилем из вагонки.

Как нейтрализовать неприятный запах?

Очень часто установка вытяжки в частном доме (а особенно в квартире) сопровождается установкой нейтрализаторов воздуха. В продаже есть аппараты трех типов:

• Химические.
• Электроионизатор.
• Ультрафиолет.

Разберем каждый тип немного подробнее. Химический вариант — самый ненадежный вариант. Их рабочая поверхность моментально забивается пленкой жира, а потому выходят из строя задолго до «официального» истечения гарантийного срока. К тому же есть свидетельства того, что выделяемые ими вещества не так безопасны для здоровья человека, как заявляют производители. К тому же «химия» далеко не из дешевых.

Электроионизационные нейтрализаторы имеют практически тот же принцип действия, что и обычные ионизаторы воздуха в помещении.Но только воздух в кухонном помещении настолько насыщен газами, что прибор вынужден «задерживать» такой разряд, что часто появляется видимая «корона». Все это приводит к тому, что воздух излишне насыщен отрицательными ионами, что не очень полезно для здоровья человека. Такими устройствами оснащается практически каждая вторая вытяжка-купол на кухнях иностранного производства.

Ультрафиолетовые лампы тоже постепенно затягиваются тонким слоем жира. К тому же лампы приходится довольно часто менять.Но у такого нейтрализатора наиболее привлекательные технические характеристики: вредная ультрафиолетовая лампа излучает на день меньше, чем вы получаете, пробыв на улице пару часов в солнечный день. Попутно решается вопрос санитарии, так как ультрафиолетовые лучи вредны для вредных бактерий.

Когда планируется установка вытяжки в частном доме, последнее обстоятельство становится еще более важным: с улицы в дом может попасть множество микроорганизмов и неприятные запахи, так что нейтрализатор становится действительно выгодным приобретением.

Про воздуховод

Сразу предупреждаем, что кухонные вытяжки в подавляющем большинстве случаев не комплектуются воздуховодами. В наиболее оптимальном варианте для ее роли идеально подходит гофрированная алюминиевая труба с диаметром, соответствующим диаметру вытяжки. На аэродинамическое сопротивление гофры (на длине до полутора метров) можно смело не обращать внимания. Поскольку мы рассмотрим установку вытяжек в шкафу, это именно тот случай.

Преимущества гофры в исключительной простоте обработки алюминия, который в этом случае можно разрезать обычными бытовыми ножницами.К тому же при использовании такой гофры полностью исключена возможность резкого, резонансного звука, который ночью может разбудить половину соседей. Конечно, выглядит этот материал не очень эстетично, а потому стоит заняться изготовлением декоративной коробки, которая скроет все ваши недостатки.

Оптимальный вариант — установить вытяжку непосредственно над плитой, так как в этом случае можно будет улавливать абсолютно все испарения и запахи.

Какой инструмент нужен для работы?

Прежде всего вам нужно будет купить или взять у кого-нибудь напрокат электрический лобзик с твердосплавным пильным полотном, обеспечивающим максимально чистый и ровный рез.Все остальные инструменты (молоток, дрель, отвертка, рулетка и уровень) за

обязательно дома.

Вытяжки | Домостроение

Вытяжки

играют важную роль на наших кухнях — правильная вытяжка на кухне является неотъемлемой частью создания здорового и чистого дома. Вытяжка не только удаляет запахи, но и удаляет жир и пар, делая вашу кухню более простой в обслуживании и более приятной для проведения времени.

Более того, вытяжка должна дополнять вашу плиту и планировку кухни. тоже — а также вписывается в эстетику помещения. Некоторые дизайнерские вытяжки могут даже стать самостоятельным элементом дизайна.

( БОЛЬШЕ : Идеи кухни-столовой)

Этой вытяжкой островного типа с теплой медной отделкой от Caple можно управлять дистанционно. Островная вытяжка ZAL48 имеет скорость рециркуляции 550 м³ / ч и максимальный уровень шума 63 дБ. (Изображение предоставлено: Caple)

Выбор правильной вытяжки

Вытяжки могут выводить воздух из комнаты за пределы дома через воздуховод — вытяжка — или очистите воздух, а затем верните его в комнату.Итак, ваш основной выбор будет между:

• вытяжным каналом или вытяжкой, требующей установки с рядом воздуховодов, выводящих отработанный воздух наружу;
• или вытяжка с рециркуляцией, которая очищает воздух через фильтр и возвращает его в комнату.

Некоторые конструкции могут работать в любом случае, но это не всегда так, поэтому проверьте перед покупкой вытяжки.

Для обоих типов требуется жироулавливающий фильтр, но для вытяжек с рециркуляцией также необходим угольный (также называемый угольным) фильтр, который может не входить в стоимость.

Как правило, извлечение наружу предпочтительнее. Однако это также, вероятно, будет более дорогостоящим, поскольку воздуховоды обычно покупаются дополнительно к вытяжке.

Также стоит помнить, что при строительстве или расширении воздуховодов проще установить, чем ремонтировать, поскольку их установка может оказаться разрушительной.

Что такое вытяжка с рециркуляционной плитой?

Модель с рециркуляцией будет извлекать жир так же, как и модель с каналом, — улавливая его в жироулавливающем фильтре, — но вместо того, чтобы выводить воздух наружу для удаления запахов приготовления пищи, она очищает воздух с помощью угольного фильтра (который необходимо регулярно заменены), улавливая запахи, прежде чем выпустить более чистый воздух обратно в комнату.Вы также можете обнаружить, что пар возвращается в комнату с помощью этого метода.

В целом модели с рециркуляцией предлагают меньшую скорость вытяжки при более высоком уровне шума, чем модели с воздуховодом — обычно более эффективно направлять вытяжной воздух прямо наружу, чем фильтровать его внутри устройства.

Тем не менее, вытяжки с рециркуляцией обычно дешевле.

Bosch Serie 8 DII31RV60 Потолочная вытяжка Cube черного цвета устанавливается на потолке и подвешивается на кабелях.Он работает за счет рециркуляции и имеет индикаторы насыщения для металлических и угольных фильтров. Не рекомендуется использовать с газовыми плитами (Изображение предоставлено Bosch)

Что такое вытяжка с вытяжкой?

Канальная вытяжка вытягивает несвежую вытяжку из кухни на территорию дома. Поскольку вытяжные вентиляторы должны быть подключены к внешней стороне для выпуска воздуха, существуют некоторые ограничения в отношении места их установки.

Вы должны знать, что большинство кухонных вытяжек не поставляются с воздуховодами, однако это важно, если вы выбираете вытяжную модель.Воздуховоды обычно можно купить у поставщика, но большинство магазинов DIY также продают комплекты.

• Выбирайте воздуховоды диаметром 150 мм вместо 120 мм.
• Выбирайте жесткий воздуховод вместо гибкого — выступы в гибком воздуховоде могут немного ограничивать воздушный поток.

Если вы покупаете вытяжку с опусканием (вытяжка, которая поднимается над столешницей), воздуховоды будут проходить под полом или вдоль задней части кухни.

Различные настройки скорости позволяют регулировать скорость вытяжки в зависимости от того, сколько пара и запаха создается при приготовлении пищи.Интенсивная или повышенная скорость удобна для острой пищи или если что-то подгорело.

Вытяжка должна обеспечивать определенное количество смен воздуха в час, что делает ее подходящей для вашей кухни. Все вытяжки имеют степень вытяжки, и вы должны выбрать вытяжку, которая позволяет производить от шести до 12 замен воздуха в час.

Как рассчитать скорость вытяжки

Рассчитайте требуемые скорости вытяжки в кубических метрах в час — то есть объем помещения (длина x ширина x высота в метрах) — и умножьте на шесть воздухообменов в час, чтобы соответствовать уровню две скорости установки скорости извлечения и 12 изменений в час, чтобы соответствовать максимальной скорости извлечения интенсивного уровня.

Например, если кухня имеет длину 5 м, ширину 3 м и высоту 2,5 м, ее объем составляет 37,5 м³. Таким образом, скорость извлечения будет 12 x 37,5 м³, что составляет 450 м³ / час.

«Не обязательно иметь более производительную вытяжку, чем нужно, — говорит Шон Лиддл, менеджер по продукции по вентиляции компании BSH Home Appliances.

Современная отделка из черного стекла. Hotpoint PHVP8.7FLTK Вертикальная вытяжка имеет максимальную производительность 713 м³ / час.Он оснащен индикатором, показывающим, когда необходимо очистить жировой фильтр и угольные фильтры. (Изображение предоставлено Hotpoint)

Как избежать шумной вытяжки

Важно проверить, какой уровень шума (измеряется в децибелах, дБ) будет включен самая высокая установка — особенно если ваша комната открыта для столовой или гостиной. Важно проверить технические характеристики вытяжки, чтобы определить выходную мощность в дБ.

Самые тихие вытяжки имеют уровень шума 50 дБ или меньше.

Какие типы вытяжек доступны?

Существует множество вариантов дизайна, подходящих как для планировки, так и для стиля комнаты. Основные типы включают:

Настенные и потолочные вытяжки для дымохода К ним относятся вытяжки с навесом над варочной панелью и дымоходом над ней. Существуют вытяжки, подходящие как для варочных панелей, расположенных на ряду стеновых блоков, так и для установки на островном блоке.

Помимо моделей с вытяжкой, расположенной перпендикулярно дымоходу, обратите внимание на угловые и даже вертикальные конструкции.Существуют также угловые модели, в которых отсутствует часть дымохода.

Дымоход Smeg Portofino, 90 см, показан здесь в оливково-зеленом цвете, но доступен в других смелых и более нежных тонах. Он имеет рейтинг энергоэффективности A +, три скорости плюс интенсивный, и может вытягиваться через воздуховоды или рециркуляцию. (Изображение предоставлено Smeg)

Вытяжки с навесом также устанавливаются на стене и могут быть расположены под навесными шкафами или у стены, которая нет мебели.Это сдержанный вариант.

Встраиваемые вытяжки Если вы не хотите видеть вытяжку, выберите встраиваемую модель, которую можно интегрировать в декоративный навес или блок. В качестве альтернативы выберите версию, предназначенную для облицовки панелью, соответствующей остальной части стенной мебели, которую затем открывают, когда требуется вытяжка.

Разработанный для использования с индукционными варочными панелями, Franke Atmos Steam Off FSO1204BIAC направляет воздушный поток для предотвращения конденсации.Он имеет три настройки скорости и имеет ширину 60, 90 или 120 см. (Изображение предоставлено Franke)

Вытяжки Island предназначены для установки над варочной панелью, расположенной на кухонном острове, где у вас нет стены для крепления вытяжка против. Обратите внимание на формы заявлений, такие как цилиндры или кубы, и те, которые выглядят как подвесные светильники или люстры, все из которых могут создать фокус.

Вытяжка AirUno Rossini добавляет стеллажи над островом, не закрывая обзор.Выполненный из нержавеющей стали и стекла, он оформлен в профессиональном кухонном стиле. Он работает за счет рециркуляции и имеет максимальную скорость 815 м³ / час. (Изображение предоставлено AirUno)

Вытяжки с нисходящим потоком Узкий блок с нисходящим потоком, расположенный на рабочей поверхности рядом с варочной панелью, поднимается для работы во время приготовления пищи. Имейте в виду, что для одного из них необходимо место в базовом шкафу.

Эта вытяжка с нисходящим потоком скрывается до тех пор, пока она не понадобится. Siemens LD97DBM69B может рециркулировать или объединяться с воздуховодом и имеет три уровня мощности плюс две интенсивные настройки. (Изображение предоставлено Siemens)

Еще одна незаметная опция теперь доступна — это индукционная плита два в одном с встроенный вытяжной вентилятор .Посмотрите, сколько места модель займет в шкафу ниже — есть компактные конструкции.

Идеально для компактной кухни, Bora Pure сочетает в себе индукционную варочную панель со встроенным вытяжным устройством. Центральный воздухозаборник доступен в шести цветах и ​​имеет четыре конфорки. (Изображение предоставлено Bora)

Вытяжки Brilliant, которые можно купить прямо сейчас

Smeg Victoria KT100 100 см …

Вытяжка Bosch DWP66BC50

Кук и Льюис LinkTech…

Какого размера должна быть моя вытяжка?

Вытяжки доступны в диапазоне ширины — 60 см и 900 см. Доступны большие вытяжки шириной 120 см для использования с кухонными плитами. Вытяжки 50 см также доступны для более компактных кухонь.

В идеале вытяжка должна быть не меньше ширины плиты. Если ваша плита имеет ширину до 750 мм, рекомендуется использовать вытяжку шириной 900 мм.

Варочные панели делятся на две категории:

• Холодные конфорки — это место, где в посуде выделяется тепло, например, индукционные плиты;
• Горячие конфорки с высокотемпературным пламенем, например, газовые.

Холодная плита лучше всего работает с вытяжкой, которая шире, чем варочная панель, так как пары рассеиваются по большей площади. Таким образом, вам нужно будет выбрать вытяжку, которая шире вашей индукционной плиты.

Где мне разместить вытяжку?

Вытяжки должны располагаться над варочной панелью или, в случае вытяжных вентиляторов с опусканием вниз, непосредственно за варочной панелью или сбоку от нее.

Если вы проектируете новую кухню, подумайте о том, где вы разместите варочную панель и вытяжку.Это особенно важно, если вы хотите включить вытяжку с вытяжкой, поскольку длина и размер воздуховода будут влиять на скорость его вытяжки: более короткий маршрут с меньшим количеством изгибов и более широкий диаметр воздуховода (например, 150 мм) обеспечит оптимальное добыча.

На какой высоте установить вытяжку над варочной панелью?

Вытяжка должна быть размещена на рекомендованном расстоянии 650 мм (для электрической) или 750 мм (для газа) на над плитой.

Хотя большинство настенных вытяжек для дымохода и островных вытяжек регулируются, этого не всегда достаточно — и помните, что стандартные вытяжки не будут работать над кухонными островками.

Neff N 70 плоский узкий дизайн вытяжки черного цвета с сенсорным управлением, светодиодной подсветкой и настройкой интенсивной скорости для сильного пара. Вытяжка может работать через воздуховод или рециркуляцию, но не должна использоваться вместе с газовой плитой (Изображение предоставлено Neff)

Какие вытяжки лучше всего подходят для кухонного острова?

Если ваша плита встроена в кухонный остров, вам потребуется для этого специальный вытяжной шкаф.

«Там, где вытяжка когда-то могла оказаться сложной при планировании островного устройства, теперь доступное разнообразие означает, что вы можете сделать ее самостоятельной функцией или оставить ее как отдельное дополнение, которое не умаляет общего вида. — говорит Тори Саммерс из Benchmarx.

Вы также можете выбрать вытяжку с нисходящим потоком, которую можно установить на вашем острове, или выбрать интегрированный блок.

Вы можете попросить Alexa (или использовать пульт) управлять вытяжкой Neff smart N 90 I97CPS8W5B. Он также может подключаться к варочной панели через Wi-Fi для автоматической вытяжки, соответствующей пару и запахам, возникающим при готовке. (Изображение предоставлено Neff)

Вытяжки: Smart Controls

Базовые вытяжки управляются с помощью кнопок, а сенсорное управление выглядит умнее и их легче содержать в чистоте.

Версии с дистанционным управлением позволяют работать, когда варочная панель не находится там, где вы можете дотянуться, например, на потолке. В то время как умными вытяжками можно управлять с помощью приложения или в некоторых случаях с помощью голосового управления.

В качестве альтернативы рассмотрим подключенную плиту и вытяжку, где варочная панель включает и регулирует вытяжку в зависимости от того, что вы готовите.

В некоторых конструкциях предусмотрены функции «чистого воздуха», когда вытяжка работает с перерывами, чтобы в помещении не было запаха. Также полезны таймеры, при которых вытяжка отключает заданное время после приготовления.

Большинство вытяжек имеют встроенное освещение, обеспечивающее рабочее освещение. Светодиодные фонари являются здесь наиболее энергоэффективным вариантом. Некоторые также предлагают регулируемое окружающее освещение или декоративное освещение.

Также удобны световые индикаторы фильтров, напоминающие о необходимости обслуживания прибора.

Сколько стоит вытяжка?

Вытяжки могут стоить от менее 100 фунтов стерлингов для простых встраиваемых конструкций к навесу, до 2000–3000 фунтов стерлингов и более для эффектных конструкций и обтекаемых моделей потолков.(Эти затраты не включают установку.)

Вытяжки с нисходящим потоком обычно стоят более 1000 фунтов стерлингов.

.

Сумка-холодильник своими руками — советы ПРОФЕССИОНАЛА | Своими руками

Дома и квартиры современных людей наполнены массой бытовой техники, в частности кухонной. В этой статье мы рассмотрим правила его установки и определим, что можно сделать самому, а что лучше доверить профессионалам.

Стиральная машина

Залог долгой эксплуатации стиральной машины — правильная подготовка места для установки.Он должен включать следующие условия:

• Стиральная машина устанавливается в двух-трех сантиметрах от стены. Это позволит избежать повреждения оборудования при вибрации.
• Поверхность под машиной должна быть по возможности твердой и ровной. Во время работы техник может скользить по плитке или ламинату, поэтому многие предпочитают оставлять место под стиральной машиной без покрытия. Или им достают специальные накладки на ножки.
• Машину необходимо отрегулировать по уровню.Перекос может привести к преждевременному выходу из строя.

Стиральную машину необходимо подключать к водопроводу и канализации согласно прилагаемой инструкции. Также нередки ситуации, когда подключение к водопроводу не герметично закрыто от вибрации. Чтобы в машину не попадали сточные воды, необходимо заводить сливной шланг как можно выше. Обратите внимание на подключение стиральной машины к электросети — розетка должна быть оборудована заземлением.Электрические шнуры машин, как правило, короткие — длиной 1,5-2 м, поэтому они должны располагаться рядом и соответствовать необходимому классу влагозащиты. Специалисты рекомендуют покупать керамические розетки для повышения надежности соединения.

После установки стиральной машины запустите пробный запуск в режиме стирки. Это позволит промыть внутренние компоненты от заводской смазки и мелкого мусора. Соблюдайте все этапы стирки, особое внимание обратите на то, как происходит залив и слив воды, а также отжим и полоскание.

---

Читайте также: Монтаж установки (монтажного элемента) в ванной

---

Кухонная техника

Установка бытовой техники на кухне не вызовет проблем, если заранее определиться с ее расположением. Условно кухня разделена на зону воды и зону нагрева.

В водную зону входят автомойка и посудомоечная машина (в некоторых случаях стиральная машина). Эти элементы должны быть рядом друг с другом и канализационным стоком.Удаленное расположение последнего может повредить сливной насос устройства.

Горячая зона состоит из плиты, духовки, микроволновой печи, жаровен, тостеров и другой бытовой техники, связанной с обогревом. Специалисты не рекомендуют установку другой бытовой техники рядом с газовой плитой. Газовая плита и духовка располагаются подальше от прохода и как можно дальше от мойки. Присоединение плиты к газовым трубам осуществляется с помощью газовых шлангов в металлической оплетке.Духовки и варочные панели подключаются к специальной розетке, установленной за плитой.

Подключать плиту следует человеку, имеющему минимальные электротехнические навыки и имеющему общее представление о правилах эксплуатации электроустановок и работы с электроприборами. Следует учитывать, что неправильно выполненные работы могут привести к обесточиванию всего подъезда, прогоранию проводки и порче изделия. Кроме того, большинство компаний — дилеров и сервисных центров могут отказать в гарантийном ремонте, если установка производилась не специалистами компании.

Из инструмента вам понадобится:

• плоскогубцы с изолированными ручками;
• бокорезы (кусачки) с изолированными ручками;
• Набор отверток;
• индикаторная отвертка;
• мультиметр.

После этого необходимо провести отдельную электрическую линию, по которой будет запитываться только электроплита. Тип линии электропередачи зависит от способа подачи электроэнергии на электроплиту.Плиты, рассчитанные на напряжение 220 вольт, подключаются по однофазной цепи; модели, рассчитанные на 380 вольт, могут подключаться по трехфазной или довольно редко двухфазной схеме подключения.

Кроме того, при подключении электроплиты должны быть соблюдены следующие требования: питание обеспечивается медным кабелем, количество жил которого зависит от схемы подключения; в схеме необходимо предусмотреть установку отдельного автоматического выключателя и устройства защитного отключения; корпус плиты должен быть заземлен — заземление через водопроводные трубы не допускается.

Встраиваемая бытовая техника отличается функциональностью, привлекательным внешним видом и компактностью. При проектировании кухни встроенную технику обычно размещают на уровне глаз или в нижних кухонных модулях.

Самая распространенная ошибка домовладельцев — установка в качестве встроенной технологии, которая для этого не предназначена. Например, установка в нише обычной микроволновки легко может привести к поломке или возгоранию. Поскольку общая мощность бытовой техники велика, то защита от скачка напряжения должна быть соответствующей.Щит должен быть оборудован предохранителем.

СОВЕТ ПРОФЕССИОНАЛЬНЫХ

Николай Емельянов, электрик

Не используйте удлинители!

Самая частая причина коротких замыканий бытовой техники — использование многочисленных удлинителей и переходников для ее подключения. Учитывая то, что современная бытовая техника имеет большую мощность, необходимо заранее провести разводку и установить розетки в местах установки бытовой техники.Помните золотое правило — мощность одновременно работающих устройств на одной розетке не должна превышать 4 кВт! Также нельзя подключать оборудование к линиям напрямую.

Поговорим о цене

Стоимость установки встроенных электрогазовых щитов в среднем 2500 руб. Примерно так же и установка духовки. Установка встраиваемой стиральной или посудомоечной машины обойдется в 2000 рублей, на холодильник примерно 2500 рублей и вытяжку -.От 1500 до 3000 руб.

---

Установка посудомоечной машины своими руками видео

---

Встроенная техника — ваш невидимый повар

Намного проще сделать нашу жизнь более инновационными моделями плит, духовок, микроволновых печей, холодильников и другой бытовой техники. Попробуем разобраться в тенденциях, связанных со встроенными технологиями.

Экстрактор: тяга и блеск

Современные вытяжки для кухни могут быть плоскими или купольными.Особенность плоского рисунка, что он очищает кухню, выводится не через продукты сгорания в систему вентиляции, а благодаря системе фильтрации, засасываемый и выпускаемый очищенным грязным воздухом. Вытяжной колпак имеет коническую конструкцию, которая доставляет истощенный ВОЗ-дух в вентиляционный канал.

Особенно актуальны сейчас встраиваемые вытяжки, наиболее интегрированные в кухонную мебель. Например, в шкаф полностью встроены модели с тремя скоростями и галогенными лампами. Вытяжки нового поколения, как правило, комбинированные — могут работать как по тиражному, так и по оттяжному принципу.Комбинированные вытяжки дороже других типов устройств, но их преимущество сложно переоценить: в жаркое время года они не только очищают воздух над плитой, но и освежают помещение, а в холодное время года сохраняют тепло в помещении. на кухне ограниченная фильтрация воздуха.

Плита: рецепт прилагается

Встраиваемые плиты делятся на три типа: газовые, электрические и комбинированные. Последние объединяют в одном устройстве не только разные типы варочной поверхности и духовки, но даже разные конфорки (одна электрическая, другая — газовая).Отдельно в ряду электрических плит находится индукционная техника. Такая плита нагревает посуду высокочастотным магнитным полем, индуцированным вихревыми токами, и требует специальной посуды.

Чтобы включить конфорку, посуда должна быть закрыта на большую часть ее площади. При извлечении посуды индукционная плита автоматически отключается, поэтому она экономичнее и безопаснее электроплиты. Есть даже модели индукционных плит, которые распределяют мощность между конфорками, добавляя ее там, где это необходимо.Преимущество этой техники — разнообразие программ приготовления.

---

Читайте также: Раковина для стиральной машины своими руками

---

Варочная панель: компактная и автономная

Современная варочная поверхность — это оборудование минимального объема, которое врезается в столешницу и не занимает много места. Плоский прямоугольный корпус

Помимо вытяжек-светильников, новым словом в кухонной технике стали настольные вытяжки. Преимущество моделей с креплением к столешнице — близость к источнику дыма и запаха.Необычные вытяжки марки Homeier избавят от дыма и нежелательных запахов еще до того, как они дадут о себе знать.

легко разместить даже на ближайшей кухне. Самые дешевые варочные панели — из эмали. Их покрытие устойчиво к механическим воздействиям, но с трудом поддается очистке. Панели из нержавеющей стали дороже, их легче чистить, но на них даже пальцы оставят следы.

Хит продаж — варочные поверхности из стеклокерамики. Их преимущества — улучшенная теплопроводность, высокая прочность и удобство использования.Высокотехнологичное оборудование может быть запрограммировано на разное время приготовления и оснащено функцией автоматического уменьшения нагрева. Нагреватели в таких моделях только конфорки, которые могут быть как круглыми, так и овальными (под удатницы).

В зависимости от диаметра посуды зону нагрева можно менять. Гладкую поверхность легко чистить, потому что она не сжигает жир. Управляйте стеклянной панелью с помощью сенсорных кнопок. Ожоги мешают функции индикации тепла: горящий свет указывает на то, что поверхность горячая и может гореть, а по мере остывания индикатор гаснет.

В перерывах между приготовлением пищи варочную панель можно использовать как дополнительную рабочую поверхность. Стоимость варочных панелей из стеклокерамики — от 15 000 до 40 000 руб. Чем выше значение, тем больше функций: инфракрасный датчик температуры нагрева, индикатор кипения датчика остаточного тепла со встроенной блокировкой, автоматическое отключение при попадании постороннего предмета, термообработка пропариванием, автономная работа с сигналом завершения приготовления.

Например, варочная панель EH975SZ11E от Siemens состоит из зон нагрева размером 4 19 20 x см, которые можно объединить в 2 зоны flex Induct ion размером 38 20 x см и трохконтурную зону, расположенную посередине.

Удобство использования соседних зон индукции в том, что в этих зонах практически нет ограничений по расположению посуды. Поскольку варочная поверхность нагревается не варочной поверхностью, а непосредственно дном блюда, этот метод открывает дополнительные возможности для оптимизации процесса приготовления.

Стеклокерамическая панель может быть не только электрической, но и газовой. Новые варочные панели Hard Glass с четырьмя и пятью конфорками от Siemens называют «газом на стекле».Их особенности — безупречный дизайн (выполнен в цвете металлик, черный и белый) и повышенные прочностные параметры. Встроенная техника придаст вашей кухне современный и стильный вид. Тратить имеет смысл.

---

Ссылка по теме: Установка стиральной машины под умывальник своими руками

---

Установка духовки и варочной панели — видео

https://www.youtube.com/watch?v=gZhAjE8tk2k

---

© Автор: Сергей Семенов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Мангал из стиральной машины своими руками (фото) Как сделать мангал своими руками …

Стол из барабана стиральной машины своими руками Как сделать стол своими руками …

Как правильно подключить стиральную машину своими руками — фото и инструкция Правильное подключение стиральной машины -…

Как установить стиральную машину в прихожую своими руками Как установить стиральную машину своими руками …

Установка стиральной машины под умывальник своими руками Как установить стиральную машину напрямую …

Мини-стиральная машина — самостоятельная установка Как сделать самостоятельно …

Мойка для стиральной машины своими руками Мойка с боковым сливом для …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

No related posts.
