Делаем подиумы для автомобильных динамиков своими руками

Установка автомобильной акустики требует творческого подхода. Качество звучания в значительной мере зависит от того, где и как расположены динамики. Подиумы для них — элементы акустического оформления. Элементы полезные, а в некоторых случаях необходимые. Что важно, сделать такие подиумы можно своими руками.

Зачем устанавливать динамики на подиумы

Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.

Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.

В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.

Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля. В этом случае в роли внутреннего пространства звуковой колонки выступают полости за обшивкой.

Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.

Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.

Каким должен быть подиум

Как следует из изложенного выше, подиум для среднечастотника или мидбаса не простой декоративный элемент, а необходимый компонент аудиосистемы, влияющий на качество звучания. Чтобы эффективно выполнять возложенную на него задачу — гашение ненужных вибраций — подиум должен быть тяжёлым. Чем тяжелее, тем лучше.

Чтобы деталь была тяжёлой, её следует изготовить из соответствующего материала.

Но на практике чаще всего используют фанеру, так как её несложно обрабатывать в домашних условиях.

Известно ли вам, что первый археологический артефакт из напоминающего современную фанеру материала археологи обнаружили на территории Древнего Египта. Фанерный ларец датируют XV—XVI веком до н. э.

Фанера — относительно лёгкий материал. Для увеличения веса подиумы делают по возможности большими. Конечно, учитывая особенности салона автомобиля.

Определяя размеры, ориентируются не только на качество звука, но и следят, чтобы дополнительный элемент не препятствовал работе основных устройств. Например, установленный в дверь динамик не должен мешать использованию ручек.

Подиум для динамика не следует крепить к обшивке, только к жёстким металлическим элементам. Во-первых, слабое основание не способствует гашению вибраций. Во-вторых, тяжёлый подиум с динамиком оно не выдержит.

Внутренний подиум

Различают внутренние и наружные подиумы. Первые устанавливают, когда хотят сохранить заводской внешний вид без изменения. Например, когда меняют штатный динамик на близкий по диаметру диффузора.

Внутренний подиум целиком скрыт во внутренней полости двери или потолка под обшивкой, которая должна плотно прилегать к динамику. В противном случае возможны искажения, так как динамик будет «играть под обшивку».

Внешняя обшивка должна плотно прилегать к динамику, установленному на внутренний подиум

Таблица: достоинства и недостатки внутренних подиумов

Достоинства

Недостатки

Минимальное влияние на внешний вид салона.
Низкие требования к внешнему оформлению.
Простота изготовления.
Отсутствие помех эксплуатации автомобиля.

Динамик защищён от внешних повреждений.

Лёгкость конструкции, что может отрицательно влиять на воспроизведение низких частот.
Жёсткое положение динамика, которое невозможно изменить, что затрудняет правильную пространственную ориентацию источника звука относительно слушателя.

Внешний подиум

Наружный или внешний подиум позволяет установить любой динамик больше или меньше штатного. Кроме того, головку можно разместить как параллельно плоскости двери, так и под наклоном, направив в сторону слушателя. Дополнительный плюс внешнего подиума — он плотно прижимает обшивку, уменьшая вибрацию.

Таблица: достоинства и недостатки внешних подиумов

Достоинства	Недостатки
Уникальный дизайн. Регулируемые размеры и вес. Возможность пространственной ориентации положения источника звука.	Сложное изготовление. Неизбежное влияние на заводской дизайн салона.

Внешний подиум не просто подставка, а единая конструкция. Его составные части необходимо подгонять и крепить плотно, без зазоров и щелей. Это обеспечивает максимальную жёсткость конструкции и предотвращает «уход» звука под обшивку.

Компоненты подиума должны быть подогнаны без щелей и зазоров

Элементы акустического оформления, в том числе подиум, не должны препятствовать свободному движению воздуха через окна корзины динамика. Помехи могут ухудшить воспроизведение низких частот.

Компоненты подиума не должны создавать препятствий движению воздуха через окна корзины динамика

Когда динамик сильно утоплен в подиум, диффузор работает через тоннель, что заметно влияет на качество звука при глубине всего 1 см.

Детали подиума не должны образовывать туннель перед диффузором

Ухудшает качество звука и слишком длинный тоннель со стороны магнита динамика. Лучше избегать подобной конструкции, но если она необходима, проём делают как можно шире.

Тоннель с тыльной стороны динамика ухудшает качество звука

Особенность внешних подиумов — необходимость декоративной отделки. Если внутренний спрятан под обшивкой, то наружный всегда на глазах. Он не должен портить внешний вид.

Эту проблему обычно решают обтяжкой и оклейкой готового подиума натуральной или искусственной кожей. В некоторых случаях, когда подиум довольно высокий, перед обтяжкой приходится сшивать чехол по форме основания, так как материал допускает натяжение лишь в определённых пределах.

Ещё один способ декоративной отделки — окраска в подходящий цвет после шпаклёвки и тщательной зачистки поверхности.

Твиттеры не развивают большой мощности и в меньшей степени подвержены вибрациям. Поэтому подиумы для них в большей степени декоративные подставки, чем элементы акустического оформления. Их изготавливают в виде накладок на боковые стойки либо встраивают в панели обшивки стоек, ориентируя по субъективным ощущениям слушателей примерно в центр салона.

Подиумы-переходники с круглых посадочных мест на овальные динамики принципиально не отличаются от обычных внешних. Трудность состоит лишь в разработке чертежа и установке головки с соблюдением изложенных выше требований.

Как сделать и установить своими руками

Для самостоятельного изготовления любого подиума понадобятся следующие материалы:

фанера или другой аналогичный материал для вырезки кольцевых деталей;
вибропоглощающий листовой материал для обработки элементов автомобильного кузова в местах установки подиумов;
стекломат (стеклоткань) для изготовления деталей сложной формы;
эпоксидная смола с отвердителем;
капрон или другая аналогичная синтетическая ткань для изготовления деталей по «чулочной технологии»;

искусственная (натуральная) кожа или краска для декоративной отделки внешнего подиума;
акустическая ткань для отделки решётки динамика;
эластичный клей;
шпаклёвка;
монтажная лента;
наждачная бумага;
монтажная пена;
метизы.

Для работы необходим инструмент:

набор ключей и отвёрток,
нож,
шпатель,
ножницы,
дрель,
лобзик,
фен,
кисточки.

Изготовление и монтаж внутреннего подиума в дверь

Снимите обивку (карту) двери. Определите оптимальное место установки подиума. Выбор места для подиума
Подготовьте место к установке. Оклейте выбранный для монтажа участок и внутреннюю поверхность двери за динамиком вибропоглощающим материалом. Оклейка двери вибропоглощающим материалом

Разработайте форму подиума с учётом изложенных выше рекомендаций. Вырежьте из картона установочный шаблон, примерьте его на месте, определите точки крепления.
Перенесите шаблон на фанеру или другой выбранный для изготовления материал. Вырежьте заготовку. Просверлите в ней отверстия для крепежа. Фанерная заготовка для подиума
Примерьте заготовку на месте. Наметьте, а затем просверлите крепёжные отверстия в металле двери. Примерка к посадочному месту заготовки для подиума
Обработайте фанерную заготовку несколькими слоями лака или другого защитного состава и просушите.
Закрепите подиум на двери нержавеющими болтами с контргайками и шайбами. Крепление подиума к двери
Подключите, установите и закрепите динамик. Установка динамика в подиум
Примерьте положение панели обшивки двери. Примерка обшивки двери после установки динамика в подиум

При необходимости, если карта частично перекрывает диффузор, наметьте расширенное отверстие под динамик. Разметка отверстия в панели обшивки двери под динамик
Расширьте отверстие по разметке. Установите панель обшивки на место. Расширенное по размеру динамика отверстие в карте двери
При необходимости доработайте штатную решётку динамика. Расширьте отверстия. Решетка динамика с расширенными отверстиями
Используя клей, обтяните решётку акустической тканью и установите на панель. Декорированная акустической тканью решетка динамика
Соберите дверь. Проверьте качество звука. Дверь в сборе с установленным на подиум динамиком

Видео: подиум из стекломата

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Изготовление и установка в стойку внешних подиумов для твиттеров

Продумайте место установки твиттеров.
Вырежьте из фанеры кольца по размеру динамиков. Фанерные кольца для подиумов под твиттеры
Снимите обшивку стоек и закрепите кольца примерно в намеченном месте с помощью шурупов-саморезов и монтажных пластин. Кольца для подиумов, закреплённые на деталях обшивки стоек
Верните обшивку на место, установите в кольца твиттеры, включите аудиосистему и откорректируйте положение подиумов по качеству звука, ориентируя динамики на слушателя.
Снимите панели обшивки стоек. Обтяните их вместе с кольцами капроновой тканью. Подойдут толстые прочные колготки. Панели обшивки стоек, подготовленные к нанесению эпоксидной смолы
Пропитайте ткань несколькими слоями эпоксидного клея, просушивая каждый слой. Заготовки, пропитанные эпоксидной смолой
После набора конструкцией достаточной прочности и полного отвердевания смолы нанесите на заготовки два слоя эпоксидной шпаклёвки со стекловолокном, придавая желаемую форму. Нанесение на заготовки эпоксидной шпаклёвки со стекловолокном
Отвердевшие заготовки обработайте наждачной бумагой, доведя форму до совершенства. Заготовки, обработанные наждачной бумагой
Заполните внутренние полости подиумов монтажной пеной. После отвердения вырежьте в ней посадочные места под твиттеры. Заполненные монтажной пеной заготовки
Используя фен и клей, аккуратно обтяните подиумы искусственной кожей.
Оклейте поверхность стоек окна и внутреннюю полость накладок с подиумами вибропоглощающим материалом. Проложите по стойкам провода.
Установите твиттеры в подиумы. Подключите провода. Проверьте работоспособность твиттеров. Установите накладки стоек на посадочные места. Стойка с установленным на подиум твиттером

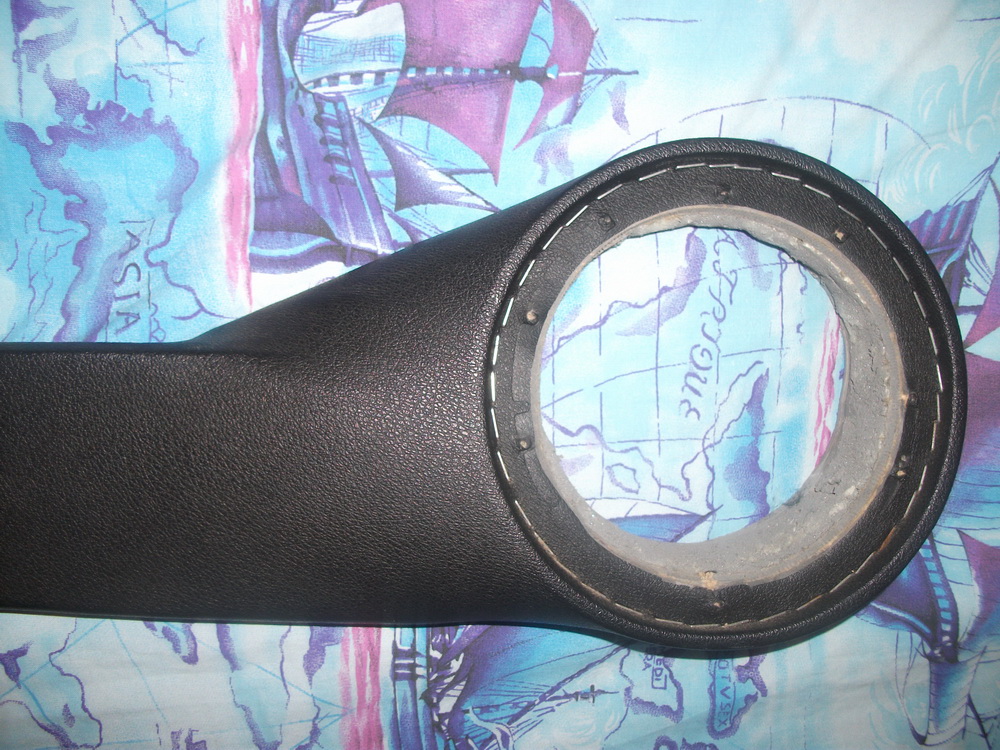

Галерея: оклейка подиума искусственной кожей

Видео: изготовление подиума для твиттера

Изготовление и установка подиума в потолок

Малая высота потолка легкового автомобиля — главная помеха для установки подиумов и динамиков. Обычно их монтируют в двери, полки и стойки. Если места достаточно, подиумы устанавливают в потолок, соблюдая изложенные выше общие рекомендации.

Снимите обшивку потолка. Определите оптимальное место установки подиумов. Продумайте трассу прокладки акустических проводов для подключения динамиков.
Определите размеры подиумов, учитывая рекомендации, наличие свободного места и высоту креплений обшивки потолка.
Выпилите из фанеры подходящей толщины заготовки, вырежьте в них отверстия под динамики.
Оклейте потолок вблизи места установки подиумов вибропоглощающим материалом. Оклейка потолка вокруг подиумов вибропоглощающим материалом уменьшает искажения и улучшает звук
Примерьте подиумы на месте, наметьте и просверлите крепёжные отверстия.
Установите их, закрепите их болтами с шайбами и контргайками. Для крепления подиумов используют болты с шайбами и контргайками
При необходимости снимите мешающие детали обшивки салона, проложите и прозвоните акустические провода к магнитоле, установите клеммы для подключения динамиков.
Примерьте обшивку потолка. Наметьте и вырежьте отверстия под динамики. Отверстия под динамики вырезают в обшивке после установки подиумов и примерки
Восстановите обшивку салона и потолка. Подключите и закрепите на подиумах динамики. Динамики устанавливают в подиум плотно и без щелей
Проверьте работоспособность аудиосистемы и качество звука.

Видео: установка тыловой акустики под потолок

Аккуратные подиумы для автомобильных динамиков не только улучшают качество звука в салоне, но и хорошо смотрятся. Самостоятельное изготовление их дело хотя и хлопотное, но вполне посильное аккуратному энтузиасту «с руками». Затраченные усилия стоят полученного результата.

Как сделать подиум для динамиков в авто своими руками

Многие автолюбители предпочитают во время езды слушать радио или любимые треки. При этом особое внимание уделяется качеству акустики в салоне автомобиля. Не всегда штатная акустическая система позволяет качественным образом воплотить все тонкости вашей любимой композиции. Поэтому в некоторых случаях, чтобы улучшить качество звука, автолюбители прибегают к самому простому способу — пытаются сделать подиумы для динамиков своими руками.

Современная мода на автоакустику

Сегодня большинство современных транспортных средств оснащено стандартными динамиками. Однако любителей громкой музыки в авто часто не устраивает их звучание, поэтому они покупают динамики большего размера. В этом случае возникает проблема иного рода — как установить крупногабаритное оборудование в салоне, чтобы, с одной стороны, не помешать пассажирам, а с другой — создать действительно чистое звучание?

Одним из распространённых способов решения проблемы считается изготовление подиумов для динамиков. Они не только способны улучшить качество звука, но и вывести работу акустической системы на совершенно новый уровень.

Акустическая полка, сделанная своими руками, позволяет монтировать динамики разных размеров и форм

Что такое подиумы

Акустический подиум — это база для динамика, благодаря которой он фиксируется в нужном положении. Подиум выполняет роль крепежа динамика, например, в двери или стойке автомобиля.

Те динамики, которые вмонтированы в подиумы, дают совершенно иное звучание: более насыщенное и глубокое, с ясно различимыми высокими и низкими частотами.

Для чего используют полки для динамиков

Можно сказать, что подиум выполняет в салоне авто сразу несколько функций:

разнообразие внешнего вида подиумов помогает скрыть малопривлекательную акустическую систему или подчеркнуть сильные стороны дизайна салона;
расширяет акустические возможности динамиков в салоне;
подиумы можно изготовить из различных материалов и украсить их кожей, деревом, велюром и прочими видами отделочных тканей для создания уникального интерьера;
в подиумах сложной формы легко разместить нестандартные и крупногабаритные динамики, например, рупор.

Какие бывают подиумы

Подиумы подразделяются всего на два вида: внешние и внутренние.

Внешними можно считать подиумы, которые монтируются непосредственно в салоне автомобиля — например, на задней полке. Однако чаще всего автолюбители используют внутренние подиумы в дверях авто для более качественной фиксации динамика и улучшения характера звука.

Традиционно в большинстве автомобилей уже имеются штатные динамики или же отверстия под них. Обычно их размеры зависят от марки автомобиля. Для машин отечественного производства характерны динамики с диаметром 130 мм. Иномарки могут иметь встроенные подиумы более крупных размеров — 160, 200 и даже 250 мм.

Динамики на автомобильных дверях обычно имеют круглую или овальную форму. В зависимости от модели машины подиумы должны учитывать эту особенность. В целом же форма подиума может быть совершенно любой, так как главное назначение этого элемента — надёжная фиксация динамика с целью придания объёмности и чистоты звучания.

Круглые динамики разных размеров можно устанавливать в двери любых автомобилей

Как сделать универсальные подиумы для динамиков

В большинстве случаев можно обойтись без вложений в покупку заводских подиумов, а изготовить элемент самостоятельно. Это не так трудно, как может показаться на первый взгляд.

Для успешного изготовления подиума вам потребуются следующие материалы:

фанера толщиной 6–8 мм;
обезжириватель;
картон;
монтажная пена;
шпаклёвка;
клей;
эпоксидный клей;
капроновые колготки;
краска;
ткани или кожа для обтяжки.

Чтобы без особых трудностей реализовать свой замысел на практике, лучше всего заранее подготовить необходимые инструменты:

ножницы;
ножовку/лобзик;
карандаш;
канцелярский нож /лезвие;
наждачную бумагу;
шпатель.

Практически все инструменты и материалы для изготовления подиумов есть в хозяйстве опытного мастера

Размеры и форма акустического подиума

Описанная ниже технология подразумевает изготовление подиумов для динамиков, располагающихся в передних или задних дверях автомобиля. Чаще всего в двери находится один динамик диаметром 13 сантиметров. Однако независимо от его размера, технология изготовления подиума будет одной и той же:

Для начала нужно придумать, какая именно форма подиума подойдёт для салона вашего автомобиля.
Необходимо измерить как размеры имеющегося динамика, так и размеры его защитной сетки.
Диаметр кольца динамика будет соответствовать диаметру посадочного места для него в подиуме. А внешний диаметр кольца будет равен диаметру защитной сетки.
После того как вы утвердили форму, необходимо нарисовать её на листе картона.
Полученный шаблон нужно аккуратно вырезать ножницами.
Далее шаблон прикладываем к куску фанеры и обводим его карандашом.
Для двух дверей нам потребуется две заготовки из фанеры, которые можно выпилить ножовкой или лобзиком.
Необходимо максимально точно выпилить отверстие в подиуме, так как если нарушить пропорции, то динамик в кармане не будет надёжно зафиксирован.

Фото: правильный порядок изготовления полки в двери авто

: Рекомендуется тщательно рассчитать все параметры динамика, чтобы выпилить кольцо с нужными габаритами

: Отверстие должно в точности повторять форму подиума

: Придание подиуму объёма и нужной формы — важный этап процедуры

На этом процесс создания подиумов для динамиков не завершается. Заготовка должна пройти ещё несколько этапов оформления.

Для того чтобы придать фанерному подиуму привлекательный внешний вид, обычно используется монтажная пена. Она наносится на поверхность фанеры. Затем необходимо сделать следующее:

когда пена полностью застынет, нужно поработать над формой с помощью канцелярского ножика или лезвия — можно придать заготовке абсолютно любую форму;
после первичной обработки потребуется нанести один или два слоя шпаклёвки на изделие. После её высыхания потребуется придать подиуму максимально гладкую и рельефную форму, обработав его наждачной бумагой мелкой зернистости;
полученное изделие можно покрасить в любой цвет, при этом целесообразно проводить окрашивание в три слоя для глубокой насыщенности цвета;
в качестве другого варианта оформления допускается и перетяжка — то есть использование для оформления подиумов эластичных тканей, которые можно крепить с помощью клеевых составов. Можно обтянуть заготовки подиума практически любыми видами тканей или искусственной кожей, но следует учитывать практичность материала и его долговечность.

Перетяжка искусственной кожей — один из самых трудоёмких этапов в оформлении

Видео: как изготовить подиум в двери автомобиля своими руками

Процесс создания подиумов — от придумывания формы до срезания пены и шлифовки заготовки — для творческих людей превращается в настоящее искусство. Каждый автолюбитель может почувствовать себя скульптором, который создаёт шедевр!

Самодельный подиум в двери авто» width=»960″ height=»667″ />

Выполненный из фанеры и обработанный монтажной пеной, такой подиум ничем не отличается от заводского

Изготовление подиума в стойках машины

Вариант размещения полки в стойках более сложен засчет того, что потребуется их демонтаж. Однако аккуратному автолюбителю вполне доступно самостоятельное изготовление подиумов на стойках.

Итак, работа заключается в выполнении следующих этапов:

Демонтаж стоек.
Следует хорошо рассчитать положение динамиков и их высоту на стойке, чтобы они не стали препятствовать обзору для водителя.
В нужном месте потребуется прикрутить саморезами чашку динамика.
После этого для придания стойке нужной формы можно использовать капрон.
Далее изделие обрабатывается эпоксидным клеем для придания ему большей прочности.
Чтобы стойка выглядела гладкой и ровной, можно слегка отшлифовать ее поверхность наждачной бумагой, после чего еще раз нанести эпоксидный клей.
Затем наносится слой шпатлевки, а после его высыхания производится конечная шлифовка стойки.

Далее по желанию автолюбителя можно как покрасить стойку, так и выполнить ее перетяжку.

Фото: основные этапы изготовления полки в стойках

: Демонтаж стоек необходимо проводить с максимальной аккуратностью, чтобы не повредить обшивку салона

: Выбор места крепежа чашек для динамиков — определяющий на данном этапе изготовления подиума

: Подиумы готовы к оформлению

В целом процесс изготовления подиума в стойках схож с технологией обработки подиумов для дверей автомобиля.

Видео: как самостоятельно изготовить полку в стойках для твитеров и пищалок

Алгоритм изготовления подиума на потолок автомобиля

Подиум на потолке авто характеризуется большими габаритами, так как обычно в этом месте размещаются самые крупные колонки.

Несмотря на это, изготовить подиум на потолке может любой автовладелец — достаточно просто очень аккуратно проводить монтаж конструкции:

Потребуется демонтировать обивку потолка, чтобы не повредить её во время работы.
Форма и внешний вид подиума подбираются, исходя из размеров динамика.
Обычно так же используется фанера и монтажная пена.

Очевидно, что процедура изготовления потолочных подиумов схожа с аналогичным процессом в производстве дверных подиумов.

Примечательно, что данные схемы для изготовления и дальнейшего оформления подиумов подходят для любых типов динамиков — как круглых, так и овальных. Независимо от имеющихся габаритов динамика (13, 16, 20 и 25-ые, а также овальные 6*9) подиум будет выполнять своё основное назначение — улучшать качество звука акустики в салоне и надежно фиксировать динамик в нужном положении.

Фото: пошаговое изготовление полки из фанеры

: Процедура требует осторожности, так как легко повредить обшивку салона

: Необходимо точно рассчитать габариты подиума, исходя из размеров динамика

: Заготовка должна быть обработана монтажной пеной, отшлифована и покрашена

Установка и крепление подиума в автомобиле

Традиционный метод надежно закрепить самодельный подиум — это прикрутить его саморезами с внутренней стороны обшивки. Это, с одной стороны, обеспечит качество крепления, а с другой — не испортит внешний вид всей конструкции.

Для проведения этой процедуры понадобятся всего два инструмента: отвёртка и шумоизоляционные материалы.

Основные этапы процедуры

Процесс установки и фиксации любого подиума в любой части автомобиля заключается в следующем:

Берётся готовый подиум с вмонтированным в него динамиком.
С внутренней стороны обшивки подиум прикручивается саморезами.
Однако чтобы добиться действительно чистого звучания, потребуется поэксперементировать с установкой — какие-то саморезы будут закручены до конца, а какие-то — нет. То есть нужно придать подиуму такое положение, чтобы динамик мог по максимуму раскрыть своё звучание.
Рекомендуется провести шумоизоляцию дверей и потолка (в этом случае можно добиться ещё более чистого звука).
После завершения всех работ собрать обратно потолок, стойки или двери (в зависимости от того, где именно монтировался подиум).

Видео: как своими руками установить подиум в салоне

Чтобы наслаждаться в автомобиле чистым и мощным звуком, нет необходимости переплачивать за дорогостоящие колонки и подиумные элементы заводского производства. В силах большинства автолюбителей собрать подиум под динамики в машине самостоятельно из имеющихся подручных средств.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

Делаем своими руками подиумы для акустики

Акустический подиум

То, что подиумы для акустики позволяют качественно улучшить звук в салоне автомобиля сегодня знает каждый. Они выводят звук на совершенно новый уровень, о котором начинающий меломан может только мечтать.
Акустические подиумы для Ауди и других автомобилей не обязательно покупать, ведь их можно без особых сложностей самостоятельно изготовить.

Что нужно знать про подиумы

Итак:

У подиумов акустических много достоинств. Если просто установить динамик, например, в дверь автомобиля, то без подиума звучание будет недостаточно четким.
Подиум очень легко крепить, поскольку не обязательно прорезать железо в двери. Зато благодаря подиуму исчезнут различные призвуки, добавятся низкие частоты, улучшится прозрачность звука, так любимая знатоками и профессионалами.

Акустические подиумы на daewoo nexia

Желая установить более качественную акустику, владелец автомобиля часто сталкивается с проблемой. Дело в том, что хорошие акустические колонки бывают большими и на многих автомобилях просто нет предусмотренных мест под них.
Многие по это причине изготовляют подиумы своими руками и корректно их устанавливают.

Примечание. Одним из секретов установки подиумов в автомобиль является жесткое крепление динамика.
Чем прочнее он будет сидеть в подиуме, тем качественнее будет звук и тем паче, будет выше тембральная окраска. Для обеспечения жесткости подиумы сажают на акустические полки, но самостоятельно используют редко.

Динамики, установленные в готовые подиумы, дают совершенно иное звучание, чем если бы они играли без них:

Подиум лучше всего делать из дерева, так как именно этот материал акустически сочетается с металлом каркаса автомобиля.
Подиум позволяет решить технические вопросы, связанные с установкой динамиков. Но это не единственное его преимущество. Благодаря подиумам в машине создается объемный звук.

Подиум акустический под классику

Помимо исконно акустических задач, подиумы способны решить и эстетические. В частности, применение подиума очень красиво, так как он всегда вписывается в дизайн салона автомобиля, если учтены, конечно же, цветовые тона и материал обшивки.
Подиумы позволят подчеркнуть нестандартные и оригинальные динамики или напротив, скрыть от посторонних глаза не слишком привлекательную внешне акустику.
Подиумы можно делать не только из дерева, но и из стеклопластика или углеволокна.
Подиумы можно отделать различными материалами: карпетом, искусственной кожей, алькантарой и т. д.

Изготовление и установка подиума в автомобиль

Акустический подиум под УАЗ Патриот

Прежде всего, владелец транспортного средства, проникнувшись идеей монтажа подиума в свой автомобиль, должен найти для него подходящее место.

Форма подиума

После того, как он определится с местом, ему надо будет подумать о форме подиума, которая, как известно, может быть разной, благо творческая фантазия человека ничем не ограничена. Но первоочередной задачей должна выступать не только эстетическая составляющая формы будущего подиума, но и практическая.

Примечание. Подиум обычно, если он делается самостоятельно и устанавливается новичком, мешает ручке открывания двери или ручке стеклоподъемника. По этой причине, создавая форму для будущего подиума, это надо учитывать.

Изготовление подиумов под акустику самому

После того, как форма продумана, нужно сделать следующее:

Взять лист картона.
Нарисовать понравившуюся форму, с учетом ее практичности.
Вырезать острыми ножницами.

Площадка под динамик

Основа под динамик не менее важна, чем форма:

Измеряем размеры динамика для автомагнитолы и его защитной сетки.
Рисуем кольцо на картоне, учитывая тот факт, что диаметр внутреннего кольца должен соответствовать диаметру посадочного места динамика. Что же касается внешнего диаметра кольца, то он должен равняться диаметру защитной сетки.
К диаметру кольца надо прибавить еще 5-7 мм для декоративного кольца.
Картонный макет формы переносим на фанеру и обводим.

Примечание. Фанера или ДСП должна быть толщиной 6-8 мм.

Выпиливаем две формы.
То же проделываем с кольцами, также изготовляемыми из фанеры. Декоративное кольцо нужно будет приклеить к основанию и для надежности приколотить на маленькие гвоздики. Вот, что должно получиться.

Заготовки под подиум

Сборка подиума

Итак:

Кольца нужно будет зафиксировать к основанию с помощью проставок. Делаются они из любого подходящего материала.
Подойдут, к примеру, брусья или жестяные ножки. Но лучше всего сделать их из рейки подходящего размера.

Примечание. Все 4 проставки должны иметь различный размер и каждый здесь решает для себя сам. Если надо обеспечить большую степень наклона кольца относительно основания, тем самым, вынося динамик вперед, разница между проставками должна быть ощутимая.

Для вещей прочности, проставки, кроме клея фиксируем еще и саморезами под дерево.

Наполнение подиума

Подиум почти готов. Теперь его надо наполнить чем-нибудь.
Следует знать, что чем жестче будет каркас, тем лучше. Обычно используют монтажную пену, но и она считается не слишком прочным материалом, хотя работать с ней удобно.
В качестве хорошего материала профессионалы советуют использовать эпоксидную смолу, но не каждый с ней сможет работать. Рассмотрим наполнение каркаса подиума все же с помощью монтажной пены, которой можно придать любую форму.
Что касается эпоксидной смолы, то ее мы используем позже:

В кольцо вставляем подходящий кулек, сделанный из бумаги или картона, чтобы не расходовать лишней пены. Можно использовать вместо этого и пустое ведерко от майонеза и т.д.
Пену наносим ровными слоями, начиная от основания кольца.

Наносим монтажную пену

После высыхания пены вырезаем все лишнее.

Примечание. Процесс срезания пены для творческих людей настоящее искусство. Это сродни работе скульптора, который вырезает все лишнее, тем самым, создавая шедевр.

После этого нужно вооружиться наждачной бумагой и начать процесс шлифовки изделия.
Шкурим до идеального гладкого состояния поверхности.
Наносим на поверхность шпаклевку, которую следует заранее смешать с клеем ПВХ для предотвращения осыпания. Можно использовать и другой вариант: шпаклевку со стекловолокном.
Шпаклевку следует наносить тонкими слоями, давая им хорошенько просохнуть.
После того, как высохнет шпаклевка, опять же надо провести шлифовку наждачной бумагой.

Чтобы защитить подиум от механических воздействий и для придания наибольшей жесткости изделию, конструкцию желательно обклеить стеклотканью, которую пропитываем эпоксидной смолой.

Эпоксидную смолу размешиваем с отвердителем, следуя инструкции.
Наносим ровным слоем на поверхность самодельного изделия.
Сверху накладываем стеклоткань, разглаживаем его аккуратно, чтобы не осталось складок и материал полностью обхватил изделие.
Опять же пропитываем эпоксидной смолой и оставляем высыхать.
После этого излишки стеклоткани вырезаем, а с помощью той же шкурки устраняем подтеки от клея.

Обтягивание самодельного подиума

Идеальным материалом для обтягивания нашего подиума может стать искусственная кожа. Она по свойствам и внешнему виду схожа с дверной обивкой.
Обычно натягивание должно проходить от кольца к концам изделия. Каждая из сторон подиума должна быть неоднократно перетянута.
В этом деле строительный фен может стать хорошим помощником. В конце кожа закрепляется степлером, а лишнее отрезается.

Последний штрих

Подиум готов. Теперь его надо установить в дверцу автомобиля.
Обычно он крепится саморезами, которые вкручиваются с обратной стороны обшивки:

Берем готовый подиум и саморезами крепим к двери.
Прикручиваем ручки и все декоративные элементы.

Примечание. В подиум можно монтировать различные динамики, в том числе и 2-ух компонентные. Профессионалы советуют не крепить окончательно подиум, пока не польется из динамиков чистый и приятный мощный бас.

Чтобы добиться идеального звучания нужно еще провести шумоизоляцию дверей специальными материалами, поглощающими звук. Кроме того, надо максимально грамотно выстроить акустическую сцену, путем подбора положения высоких частот на стойках у ветрового стекла.
На этом все, процесс закончен. Инструкция по изготовлению и установке подиума своими руками будет вдвойне эффективна, если ее изучить вместе с фото и видео – материалами.
Цена на хорошие подиумы в магазине всегда высокая, зачем же платить лишнее, если все можно сделать самостоятельно?

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Делаем своими руками акустический подиум ваз 2107

Акустический подиум Аламар для Ваз 2107

Как известно, акустический подиум в автомобиле – это всегда красиво. Многие, наверное, видели эти самые декоративные элементы, рассчитанные на установку больших динамиков, но не все знают, как их правильно подбирать или сделать своими руками.
Сегодня мы узнаем, как изготовить акустический подиум Ваз 2107 самостоятельно, используя лишь подручные материалы и инструменты. Подиум акустический Ваз 2107 полностью преобразит внешний вид салона автомобиля.
Кроме того, в статье имеется общая информация про виды и типы различных подиумов.

Эта удивительная конструкция под названием подиум

Акустический подиум на Ваз 2107

Слово «Podium», как известно, английское, и означает оно «возвышенность». В акустике подиумом называют специальное место под динамики и бывают они, как внешние, так и внутренние.

Предназначение подиумов

Итак:

Если в автомобиле, таком как Ваз 2107 заводом не предусмотрено штатного места под динамик, только установка подиума позволит поставить акустическую колонку.
Подиум можно вмонтировать в автомобиле для того чтобы установить динамик любого размера, даже намного большего, чем предусмотрено производителем.
Подиум даст возможность правильно направить звук динамика, который часто пропадает или слабеет ввиду множества факторов.
Подиум придает всей конструкции, на которую крепится колонка, жесткость и прочность.

Акустический подиум в Ваз 2107

Динамики для автомагнитолы в большинстве случаев нужно бывает установить в такие места, где, по мнению конструкторов, их быть не должно. К примеру, это могут быть не сами динамики, а пищалки или среднечастотники.
Что касается наших отечественных конструкторов, то они вообще не предусмотрели никаких особых штатных мест для колонок, довольствуясь дверями или панелью. А туда можно бывает вставить лишь небольшие по размеру коаксиальные динамики.

Примечание. При установке компонентной акустики в Ваз 2107 владельцу придется либо покупать подиум, либо лепить его самостоятельно. В этом случае и колонки встанут, как надо и смотреться все будет гораздо симпатичнее, вписываясь в общий дизайн интерьера.

Итак:

В дверях Ваз 2107 производителем или вообще не предусмотрено штатного места для динамиков, или же туда входит колонка размеров 13 см, но никак не больше. Этот размер, как известно, знатокам хорошего звука, не даст объема,а вот 16 см или 20 см, как раз то, что нужно.
Для динамиков 16 см можно будет вылепить как внешний, так и внутренний подиум.

Акустические подиумы

Примечание. Если с внешним подиумом все ясно, то внутренний представляет собой кольцо из толстой фанеры или ДСП, жестко прикрепленный к каркасу двери. Ставится внутренний подиум таким образом, чтобы заводская обшивка вставала на место без проблем.

Любой динамик имеет неравномерность излучения, то есть его можно слушать непосредственно перед колонкой и тогда будет определенное качество звука, и слушать при повороте динамика в сторону, что даст совершенно иное звучание. Сказать, как наиболее правильней располагать динамики нельзя однозначно, пока звучание само не приобретет нужный характер и только после этого подиум доделывается (по крайней мере, так советуют профессионалы).
Динамик по своей конструкции представляет собой поршень. В нем движется диффузор и таким образом, уплотняет воздух перед собой, создавая звуковые волны.
Если с этим все понятно, то следует еще знать то, что динамик вдобавок является и реактивной системой, на которую действует третий закон Ньютона. Это означает, что если крепление динамика будет недостаточным, колонка будет колебаться на опоре, а звук будет выходить вялым и неприятным.

Примечание. Установка подиума решает данную проблему, так как усиливает жесткость всей конструкции, куда крепится динамик. Сама дверь «семерки» сделана из очень мягкого металла, который легко гнется. Ставить динамик сюда без подиума настоящее преступление.

В продаже сегодня можно встретить разные подиумы для акустики, но чаще из тонкой фанеры, к которой ориентировочные кольца из того же материала крепко прикручены.

Подиумы акустические

Все пустоты на заводских подиумах залиты монтажной пеной, но на таких подиумах, даже самая крутая акустика будет играть не очень. Это из-за того, что не обеспечена достаточная жесткость.
Монтажная пена – это не дело. Она, конечно, придаст изделию нужную форму, но только когда готов жесткий корпус. Поэтому только самодельные подиумы можно рассматривать, как наиболее ценный вариант.

Как сделать подиум самому

Акустика в Ваз 2107 подразумевает наличие подиума и как было сказано выше, он желательно должен быть изготовлен самостоятельно. Узнаем, как же его сделать?
Обычная фанера – это самый подходящий материал для изготовления подиума. Процесс начинается с того, что выпиливаются лобзиком овалы или круги из фанеры.
Придание формы подиуму можно осуществить при помощи:

Пены, но как мы узнали, она не обеспечит должной жесткости.
Эпоксидной смолы.
Компопласта.

Алгоритм процесса изготовления каркаса акустического подиума

Итак:

Берем фанеру толщиной 5-6 мм.
Подготавливаем каркас для подиума.

Каркас для подиума своими руками

Электролобзиком вырезаем кольца так, чтобы динамик плотно садился в отверстие.
Создаем подходящий каркас при помощи саморезов или проставок из дерева.

Примечание. Если использовать проставки разной высоты, то можно добиться наклона подиума.

Всю конструкцию фиксируем саморезами, но аккуратно, чтобы фанера не треснула.

Примечание. В зависимости от индивидуальной фантазии, можно соорудить не один, а два или более подиумов.

Совет. Чтобы подиум плотно прилегал к обшивке, рекомендуется ставить специальные проставки из ДСП, которые затем прикручивать плотно к двери.

Придание формы подиуму:

Если устраивает обычный подиум, схожий по конструкции с магазинным, то можно использовать для придания формы и обычную пену. Запениваем внутренности каркаса и ждем, пока высохнет.
Лишние части вырезаем острым ножом или лезвием. На пену следует в конце нанести слой шпаклевки и все зашкурить.
Если хотим изготовить настоящий подиум, который давал бы мощный профессиональный звук, то используем эпоксидную смолу. На готовую заготовку натягиваем обычные капроновые колготки, но так, чтобы они нигде не провисали.
Баксу разводим и заливаем форму. Проделываем 3 раза, через каждые 12 часов.
После последнего третьего слоя ждем 24 часа, пока не высохнет. После этого оставшиеся открытые части внутри формы можно опять залить пеной. Но это уже будет укрепленный каркас.

Примечание. После высыхания подиум покрывают анти-гравием, а кольца и пенные стенки черной аэрозольной краской. Не забываем в конце повесить обшивку, закрепить родными саморезами, поставить динамики и наслаждаться качественным звуком.

Инструкция, представленная выше, подразумевает работу своими руками с использованием фото и видео – материалов, которые можно посмотреть в сети Интернет. Их там много.
Цена на хороший подиум достаточно высокая, а если сделать его самостоятельно, то можно сэкономить средства.

Делаем своими руками акустические подиумы на ваз 2114

Подиумы Ваз 2114

То, что акустические подиумы на Ваз 2114 позволяют качественно улучшить звук никто не сомневается. Акустический подиум Ваз 2114 позволит установить в машину практически любой тип акустики, независимо от ее сегмента.
И самое главное – звук будет чистым и качественным.

Преимущества акустических подиумов

Ваз 2114 акустический подиум

Подиумы позволяют качественно улучшать акустику, поднимая звучание на новый уровень. При этом можно не ограничиваться штатными посадочными размерами в 13 см, как это предусмотрено производителем Ваз 2114.
Среди многочисленных преимуществ подиумов хотелось бы отдельно выделить следующие:

Подиумы в дверях Ваз 2114

Подиумы дают возможность создавать правильную направленность звука. Как известно, звуки имеют ярко выраженную направленность.
Другими словами, чем выше частота звука, тем он становится более направленным. Этим и можно объяснить то, что динамики СЧ и ВЧ должны быть правильно направлены.
Подиумы – это всегда простота установки. Крепить их довольно просто и не обязательно прорезать металл двери. Часто акустические подиумы прочно фиксируются на обшивке.

Установить подиумы легко и просто

Примечание. Оценить эффект «подиумного» звучания можно сразу же после фиксирования этого элемента. Исчезнут мешающие ранее призвуки, улучшится прозрачность звучания, добавятся низкие басы и звук как бы «отвяжется» от динамиков.

Еще одно преимущество подиума заключается во вместительности «кармана», куда вставляется динамик с большим размером.
Подиумы, обернутые кожей, позволяют легко убирать с них грязь и пыль.
У подиумов предусмотрены лепестки на основании. Это тоже рассматривается как преимущество, так как оно позволит зафиксировать элемент к двери намертво.
Подиум прекрасно впишется в интерьер салона Ваз 2114, делая салон богаче и красивее.

Изготовление подиумов под акустику

Ваз 2114 подиум акустический и его изготовление

Рассмотрим, как сделать подиумы под двери. Как правило, штатные места дверей автомобиля Ваз 2114 рассчитаны на установку динамиков размеров 13 см. Что же делать, если мы хотим установить динамики побольше?
Самый подходящий материал, из которого можно изготовить хорошие подиумы, это фанера. А чтобы начать процесс, нужно из фанеры вырезать круги определенного размера под те динамики, которые и намерены ставить.

Совет. При вырезании рекомендуем использовать электрический лобзик. Он и время сэкономит, и нервы. В крайнем случае, можно использовать и дрель.

Для подгонки подиума до нужной формы, используются следующие материалы:

Пена монтажная.
Эпоксидная смола.
Компопласт.

А теперь все по порядку.

Изготовление каркаса

Примечание. Для изготовления каркаса рекомендуется использовать фанеру, толщина которой не превышает 5-6 мм.

Приступим:

Вырезаем кольца электролобзиком так, чтобы купленный динамик плотно сидел в нем.
Создаем при помощи проставок из брусков или саморезов подходящий каркас, где будет размещаться динамик.

Подиум своими руками

Совет. Если хотим получить наклон подиума, то используем проставки различной высоты, как на фото ниже. Обязательно прихватываем саморезами, чтобы фанера не треснула.

Проставки с различной высотой

Примечание. Можно изготовить не один, а сразу два каркаса для одной двери. Здесь все будет зависеть от творческих способностей и индивидуальных предпочтений.

Создание формы

Подиум акустический ваз 2114 и создание формы

После того, как каркас готов, пора приступить к созданию формы. Наиболее простое решение – монтажная пена.
Создание формы из монтажной пены:

Берем каркас и запениваем его.
Ждем определенное время, пока пена застынет. Может уйти не один час.
После того, как пена остынет достаточно, начинаем работу, дающую почувствовать себя скульптуром. Другими словами, вырезаем все лишнее.

Совет. Чем острее будет нож, которым будем вырезать лишние куски пены, тем лучше. Поэтому заранее нужно подготовить такой инструмент. Желательно, чтобы нож был с широким лезвием.

На пену наносим слой шпаклевки и ждем, пока высохнет.
Берем наждачную бумагу и зашкуриваем всю деталь.
Акустический подиум готов.

Создание формы из компопласта:

Акустические подиумы самому на Ваз 2114

Форму можно создать и из компопласта. Это двухкомпонентный композитный пластилин, предназначенный практически для любых целей. Обладает множеством полезных функций: хорошей адгезией, отсутствием усадки и токсичности и т.д.
Итак:

Смешиваем две одинаковые части белого и серого вещества.
Наносим получившуюся смесь на каркас.

Примечание. Работа с компопластом похожа на урок лепки, когда из пластилина делаются разные вещи, например, те же подиумы. Только пластилин больше схож с холодной сваркой, застывающей через определенное время.

Ждем, пока все высохнет и форму можно считать готовой.

Заключительный этап работы

Итак:

На заготовку натягиваем старые и ненужные капроновые колготки так, чтобы не было никаких провисаний.
Разводим отдельно баксу и покрываем ею получившуюся форму.

Примечание. По советам бывалых, баксу надо класть через каждые 12 часов. Последнее покрытие должно быть по счету третьим и после этого надо выждать сутки, чтобы клей высох окончательно.

Покрываем изделие анти-гравием, используя один баллончик на два подиума.
Внутренние кольца и пенные стенки можно покрыть черной аэрозольной краской.

Подиумы для акустики Ваз 2114

Примечание. Сохнуть краска и аэрозоль будут быстро.

Акустические полки фиксируем к обшивке двери саморезами, делая это с внутренней стороны по фанере.
Далее вешаем родную обшивку.
Ставим на место карманы.
Устанавливаем динамики и наслаждаемся качественным звуком.

Подиумы для акустики в ваз 2114

Изготавливать акустические подиумы своими руками имеет смысл, если нужно получить уникальную форму. В обычном случае можно воспользоваться готовыми вариантами.
При работе обязательно использовать пошаговую инструкцию, полезные фото и видео – материалы. Таким образом, цена на покупку и установку акустического подиума значительно снижается, ведь покупать придется только расходные материалы: клей, саморезы и т.д.

Как сделать подиумы для динамиков своими руками. Изготовить подиум под колонки

Для чего нужно делать своими руками подиумы для динамиковв автомобиле. На этот вопрос имеется несколько ответов. Подиум для динамических головок нужен в том случае, когда автовладелец собирается изменить конфигурацию акустических систем. Это может включать увеличение количества громкоговорителей или установку новых, более мощных устройств, размеры которых не позволяют разместить их на старых посадочных местах. Кроме того сделав подиум под динамики своими руками, можно выбрать любое направление звукового потока динамика. Его можно направить вперёд, вверх или на пассажиров заднего сидения.

Установочные конструкции для громкоговорителей делятся на внутренние и наружные. Внутреннее посадочное место размещается на двери, передней панели или потолке салона. Внешние подиумы предназначены для установки динамиков большой мощности и имеют более тяжёлую конструкцию. Посадочные места для динамиков должны отвечать определённым требованиям. Элементы конструкций не должны препятствовать свободной циркуляции воздуха внутри акустического пространства, иначе это создаст помехи при воспроизведении низких частот. Перед диффузором не должно быть «тоннеля», что заметно ухудшает качество звука.

Как изготовить подиумы под динамики своими руками

Акустические конструкции в салоне автомобиля выполняют сразу несколько функций:

Изменяют стиль салона
Увеличивают качественные возможности акустики
Позволяют разместить нестандартные громкоговорители

Подиум для динамика своими руками можно сделать по разной технологии, с применение простых в обработке материалов. Для выполнения этой работы в домашних условиях проще всего использовать многослойную фанеру или другие прессованные материалы, изготовленные из древесных отходов.Несложные конструкции для повторения в домашних условиях, можно сделать из следующих компонентов:

Многослойная фанера
Металлический профиль
Капроновая ткань
Эпоксидная смола
Декоративная кожа
Акустическая ткань или сетка

Подиумы под 13 динамик своими руками

Динамики такого размера размещаются обычно в передней части салона. Основой конструкции является 10 мм фанера. Хорошо если имеется материал с пропиткой. Такая фанера не будет расслаиваться, и подиум будет служить долго. Сначала из многослойной фанеры, с помощью лобзика выпиливаются установочные кольца соответствующего диаметра и основание. Два кольца образуют полый цилиндр, который будет посадочным местом для громкоговорителя. Кольца и основание соединяются не соосно, а так чтобы диффузор акустической системы был направлен в требуемую сторону. Это достигается смещением вертикальных направляющих на нужный угол.

Направляющие выпиливаются из той же фанеры и фиксируются саморезами. Для того чтобы соединение было более прочным в точку соединения добавляется немного эпоксидной смолы.Затем пустотелую конструкцию нужно заполнить монтажной пеной. В место установки динамика помещается свёрнутая в трубку плотная бумага. После полного высыхания монтажной пены бумага удаляется, а конструкция обрабатывается острым ножом и шкуркой для придания ей нужной формы. В качестве декоративного покрытия используется кожзаменитель. Его цвет выбирается с учётом дизайна салона автомобиля. Покрытие из искусственной кожи приклеивается клеем 88. Эту работу следует выполнять очень аккуратно, так как вторичная переклейка приводит к ухудшению внешнего вида конструкции. Громкоговоритель такого диаметра имеет маленькую мощность, поэтому для крепления подиума на место установки не требуется специального крепления.

Подиумы под 16 динамики своими руками

Громкоговорители 16 см могут входить в конструкцию акустической системы, состоящую из двух активных элементов. Подиумы для такой акустики обычно устанавливаются на дверях салона автомобиля. Чтобы сделать своими руками подиумы для колонок 16 см потребуется многослойная фанера, стеклоткань, монтажная пена и эпоксидная смола.Сама технология достаточно простая, но потребует время на просушку слоёв ткани после пропитки эпоксидной смолой.Сначала из многослойной фанеры выпиливаются все элементы будущей акустической системы. Это основание, кольца для установки динамиков и вертикальные соединения. Затем конструкция собирается в единое целое. В качестве вертикальных элементов можно использовать деревянные бруски или металлический крепёжный профиль.

Далее вся конструкция заливается монтажной пеной, за исключением мест, для установки громкоговорителей. Затем с подиума удаляется всё лишнее, и его поверхность обрабатывается мелкой шкуркой.Для прочности на поверхность наносится тонкий слой эпоксидной смолы с отвердителем и втирается в поры монтажной пены. Эту процедуру можно повторить несколько раз. Готовый подиум, по слою смолы, окончательно шлифуется. Отделка готового изделия выполняется с помощью искусственной кожи.

Подиумы для динамиков в двери своими руками можно сделать и по другой технологии. После того, как каркас для установки динамиков будет сделан, вся конструкция обтягивается тонкой тканью, которая пропитывается полиэфирным лаком или смолой. После полного высыхания на заготовку наносится тонкий слой эпоксидной смолы и стеклоткань.

Слоёв стеклоткани с эпоксидной смолой должно быть не меньше трёх. После полного высыхания будущего подиума на конструкцию наносится слой стекловолоконной шпатлёвки. Всё лишнее обрезается, а поверхность доводится до кондиции крупной и мелкой шкуркой. Для отделки готового изделия можно использовать кожзаменитель или несколько слоёв эмали, которая подбирается в тон отделки салона.По этой технологии, можно сделать подиумы для колонок своими руками на один два или три динамика.

Подиумы для динамиков своими руками под 20

Динамики диаметром 20 см отличаются большими размерами и приличной мощностью. Такие акустические системы обычно устанавливают на полку багажника. Для того чтобы сделать подиумы под 20 динамики своими руками, нужно использовать толстую фанеру. Сначала из неё вырезается основание по размерам посадочного места. Толщина материала должна быть как можно более толстой, так как мощные громкоговорители и крепёжная доска могут резонировать на большой мощности. Из такой же фанеры выпиливаются кольца под акустику и вертикальные стойки, обеспечивающие необходимый наклон.

Установочные места громкоговорителей обтягиваются тонкой капроновой тканью и пропитываются лаком. Верхняя часть вырезается и удаляется.На затвердевшую поверхность наносится слой эпоксидной смолы и стеклоткань. После нанесения 3-4 слоёв и полного высыхания поверхность зачищается и шлифуется. Обтянуть готовую полку можно любым декоративным материалом, обивочной тканью или искусственной кожей. Некоторые автовладельцы устанавливают акустические системы на потолок автомобильного салона. Изготовить подиумы для потолочной установки не сложно по описанным схемам.

Самостоятельная установка акустической гитары — Акустическая гитара

Рик Тернер

Мало что может сделать день акустического гитариста похожим на игру на недавно установленной гитаре. Внезапно твой топор становится маслом. Каждая струна звенит как колокол от первого лада до шейного сочленения. А простейший аккорд Ре поет как симфония. Вам напомнят, почему вы вообще полюбили свой инструмент.

За годы работы мастером по ремонту гитар я провел множество диагностики инструментов.И можно с уверенностью сказать, что 90 процентов инструментов, новых или старых, которые попадают в мои руки, будут звучать лучше и будут приносить больше удовольствия от игры с хорошей настройкой. Быстрая настройка может разблокировать тон и игровые возможности, на которые гитара только намекает в выставочном зале. Или он может вернуть изношенный инструмент в отличную форму.

Гитары — это регулируемые инструменты, поэтому вам не придется мириться с гудящим инструментом или инструментом, на котором сложно играть. Регулировки могут — и должны — производиться периодически, чтобы соответствовать вашему стилю игры и предпочитаемой толщине струны.Они также должны учитывать изменяющуюся природу дерева и реакцию гитары на натяжение струн и климатические изменения.

Определение «сетап» может охватывать все, от смены струн и регулировки действия до более комплексной работы, которая корректирует интонацию, угол грифа, высоту седла и многое другое. В этой статье я шаг за шагом проведу вас через полную настройку, которая включает в себя точную настройку действия на гайке и перемычке, регулировку разгрузки шеи с помощью анкерного стержня, поиск проблем с установкой шеи и набор номера интонация, чтобы гитара играла в гармонии на всем протяжении грифа.

Если вам удобно менять струны и делать другой мелкий ремонт, вы можете самостоятельно выполнить базовую настройку гитары. Хотя вам, возможно, придется вложиться в несколько простых инструментов, в долгосрочной перспективе вы можете сэкономить много денег, сделав это самостоятельно, вместо того, чтобы платить мастеру по изготовлению инструментов или мастеру по ремонту гитар. А еще лучше вы поймете факторы, влияющие на то, чтобы ваша гитара играла и звучала именно так, как вам нравится.

В качестве предостережения следует отметить, что многие процедуры, связанные с настройкой, такие как заточка гаек, стачивание седла и регулировка анкерного стержня, могут привести к дорогостоящим повреждениям или потребовать замены деталей при неправильном выполнении.Так что наберитесь терпения, двигайтесь медленно и постепенно, а если сомневаетесь, шлифуйте, подпиливайте или затягивайте немного меньше, чем вы думаете. Осторожность и осторожность избавят вас от головной боли и помогут лучше понять процесс настройки.

Итак, приступим!

Оценка состояния гитары

«Пациент» — это красивая, простая модель из народного кедра Art and Lutherie Folk Cedar, позаимствованная у Sylvan Music в Санта-Круз, Калифорния. Это мало чем отличается от многих новых инструментов, которые адаптируются к натяжению струн в течение нескольких месяцев и требуют настройки после сборки.Сначала я проверю общее состояние гитары, ищу любые проблемы, о которых покупатель может не знать, которые могут повлиять на удобство игры или структурную целостность гитары. При оценке общего состояния гитары я проверю клеевое соединение моста, проверю концы ладов на предмет отделения от паза и затягиваю все ослабленные втулки тюнера и винты.

Я «прицеливаюсь» к шейке по проблемам, которые могут потребовать работы, выходящей за рамки настройки, например, коробление (признаки крутящего момента по ширине шеи) или расслоение в суставе шеи.Я также проверю рельеф шеи (кривизну по длине шеи), чтобы оценить, нужны ли какие-либо корректировки или она начала чрезмерно изгибаться до точки изгиба.

Здесь я нажимаю на нижнюю струну ми на первом и 13 ладах. Это позволяет мне оценить рельеф грифа на басовой стороне грифа. Ищите зазор в диапазоне от 0,020 дюйма между нижней частью струны и верхней частью шестого лада на нижней Е и XX дюймов на стороне высоких частот.

РЕГУЛИРОВКИ ШЕИ И ГАЙКИ

На этой гитаре гриф слегка прогнулся — о чем свидетельствует более чем идеальный размер струны — что не редкость для новых гитар. Итак, я проворачиваю анкерный стержень по часовой стрелке примерно на 2/3 оборота с помощью шестигранного ключа, чтобы сгладить шейку и оптимизировать рельеф или изгиб по ее длине. На многих гитарах шестигранный болт, используемый для регулировки анкерного стержня, легко найти внутри корпуса, прямо перед звуковым отверстием.Вы также увидите их на головке штифта, а для некоторых требуется стандартная регулировка гаечным ключом.

В большинстве случаев для предотвращения жужжания желательно немного облегчить шею. Регулировка анкерного стержня может быть деликатным делом, и большинство регулировок следует производить с небольшими шагами в четверть оборота, но не более чем на полный оборот. Вы можете повредить шею слишком большим поворотом, поэтому, если у вас есть какие-либо сомнения, не делайте этого. Вам лучше обратиться за советом к профессионалу.

Чтобы проверить идеальное действие на гайке, нажимайте по очереди каждую струну между вторым и третьим ладами.Я ищу лишь намек на дневной свет между нижней частью каждой струны и верхней частью первого лада, чтобы указать, что глубина каждого слота струны является точной. Если места нет, струна будет гудеть на первом ладу при открытии. Если их будет слишком много, действие будет высоким, интонация отключится и будет труднее работать. В данном случае действие на мой вкус немного завышено, поэтому я немного подпишу слот.

Это один из моих файлов с прорезями для гаек Стюарта Макдональда.Они созданы для того, чтобы вырезать прорезь почти идеального размера с круглым дном, которая направляет и поддерживает струну, не заедая и не вызывая слишком большого трения. Эти файлы поставляются в наборах, которые соответствуют стандартным размерам строк, но вы можете компенсировать промежуточные размеры строк, немного покачивая их боком при подаче.

РЕГУЛИРОВКИ СЕДЛА

Я измеряю действие на 12-м ладу, готовясь к настройке седла. Для этой установки я использую свои предпочтительные размеры 3/32 дюйма на шестой струне (нижняя E) и немного ниже, 5/64 дюйма, на первой струне (высокая E).Эти измерения, которые проводятся от верха лада до низа струны с помощью стальной линейки, хорошо подходят для большинства наборов струн легкой и средней толщины.

Да, я ленив, когда доходит до струнных и без струнных гитар! Это среднескоростной шуруповерт с батарейным питанием и устройством для намотки струны, что действительно ускоряет процесс. Но подойдет любое ручное устройство для намотки струн, и оно должно быть частью вашего комплекта для настройки гитары.

Я вытаскиваю штифты, чтобы снять седло.Излишне говорить, что это важный навык для такого повседневного ухода, как смена струн. Для плотных штифтов мостовидного протеза, которые часто встречаются на новых инструментах, я использую набор угловых кусачков с закругленными краями, чтобы взять штифты и вытащить их, стараясь не вмять или иным образом повредить мост. При необходимости вы можете положить резак на небольшой кусок кожи на верхней части моста и использовать рычаг, чтобы вытащить булавки. Но вы также можете использовать более мягкий пластиковый съемник для штифтов, который с меньшей вероятностью повредит дерево моста.

Это старый удобный трюк, который поможет вам сэкономить на струнах и избавит от некоторых головных болей. Сверните и оберните пары струн, работая на гитаре. Помимо спасения струн, у которых еще есть жизнь, вам не придется распутывать гордиев узел беспорядка, когда придет время переставлять гитару.

Для снятия седла нужно вытащить его из паза или очень осторожно высвободить его тонким заостренным инструментом, например иглой.Я определяю, насколько я хочу снять нижнюю часть седла, что будет вдвое больше, чем я хочу, чтобы действие снизилось на 12 ладу. Поскольку я хочу опустить верхние части звука больше, чем сторону низких частот, чтобы разместить более тонкую струну, я нарисовал тонкую линию маркера под небольшим углом вверх от нижней части седла с помощью линейки.

Здесь я шлифую нижнюю часть седла, аккуратно проводя ею по самоклеющейся наждачной бумаге, приклеенной к плоскому листу стекла.У меня есть бумага зернистостью 100 с одной стороны для более тяжелого шлифования и 220 для тонкого шлифования, что дает идеально ровное дно седла.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Пока я снял все ограничения, я проведу небольшой внешний и внутренний осмотр. Здесь я проверяю наличие ослабленных скоб и чрезмерного износа пластины моста. В этом случае я обнаружил небольшую трещину от напряжения в верхней части звукового отверстия с верхней стороны, которую я заделал горячим клеем для кожи. Но это тот тип исправления, который вам, вероятно, следует оставить опытному специалисту по ремонту (если вы не любите приключения).

Помимо высыхания грифа, которое может привести к усадке и смещению ладов, масла и кислоты для пальцев могут с годами нанести ущерб дереву, а обработка маслом / воском помогает блокировать этот химический состав. Помимо продления срока службы грифа, он также придает дереву богатый вид, который просто красиво смотрится. Какой бы метод вы ни выбрали, обязательно нанесите воск или масло на ткань и слегка нанесите. Слишком много масла или воска может привести к пропитке грифа и вызвать накопление грязи и сажи.Мне нравится обрабатывать грифы восками Dr. Duck’s Axe Wax или Howard’s Feed-N-Wax, хотя легкое нанесение расточного масла тоже поможет.

Перед тем, как в последний раз проверить высоту действия у седла, я проверяю интонацию, играя ложную гармонику на 12-м ладу против ладовой ноты на том же ладу. Если ладовая нота резкая до гармоники, я подпиливаю верхнюю часть седла под углом к спине, чтобы немного увеличить игровую длину струны.Если он плоский, я буду подпиливать в обратном направлении, чтобы уменьшить длину струны. Эта регулировка также влияет на действие, поэтому вам, возможно, придется снова внести очень небольшие изменения в высоту седла. Опять же, не забывайте проявлять терпение и работать очень маленькими шагами.

Хотя я довольно хорошо доверяю своим ушам при настройке интонации, я также использую этот тюнер Peterson Virtual Strobe, чтобы увидеть визуальное представление того, что я слышу. Хороший тюнер поможет добиться интонации и потренирует слух.Я стараюсь регулировать интонацию как можно более ровной, потому что игроки часто сильно зажимают струны в разгар выступления, что может привести к чуть резкости нот.

Немного попрактиковавшись, вы удивитесь, насколько быстро вы сможете работать с настройкой. По мере улучшения ваших навыков настройки вы можете быть склонны экспериментировать с различными настройками, которые лучше подходят для вашей игры. И хотя вы, вероятно, сэкономите много денег, научившись настраивать гитары самостоятельно (особенно, если ваша коллекция насчитывает более нескольких инструментов), реальная выгода заключается в более глубоком понимании своего инструмента — знакомстве, которое, в конце концов, вы тоже можете стать лучше.

ИНСТРУМЕНТЫ ДЛЯ РАБОТЫ

Некоторые инструменты, такие как наждачная бумага и стекло, которые вы используете для бритья седла, можно найти в любом местном хозяйственном магазине. Любое количество тюнеров также подойдет для проверки интонации, но вы должны обязательно приобрести один, достаточно чувствительный, чтобы читать иногда мельчайшие различия между ложной гармоникой и ладовой нотой, которая определяет правильность вашей интонации.

Для других, более специализированных инструментов, Stewart MacDonald (более известный как Stew Mac), Luthiers Mercantile International и Allied Lutherie — отличные ресурсы в Интернете и каталогах.Но во многих хороших музыкальных магазинах эти инструменты тоже есть в наличии. Существует также ряд отличных опубликованных ресурсов, которые можно найти в книжных магазинах, музыкальных магазинах и на веб-сайтах, которые более подробно объясняют процесс установки.

Вот некоторые инструменты, которые вам понадобятся:

Получите подобные истории в своем почтовом ящике

Набор из шести надфилей Stewart MacDonald с обоюдоострыми гайками

Набор шестигранных ключей Eklind

Стальная линейка Stewart MacDonald с шестидюймовым наконечником

Инспекционное зеркало Стюарта Макдональда

Dr.Duck’s Axe Wax

См. Другие статьи по основному уходу за гитарой.

Акустические диффузоры «Сделай сам» (DIY)

Акустические диффузоры «Сделай сам» (DIY) — Институт Темной Лошади

615.791.7020

Самая большая ошибка домашних студий, и даже некоторых профессиональных, заключается в покупке готовых акустических диффузионных и поглощающих панелей, которые не соответствуют их потребностям.Вы можете сами создавать уникальные и специализированные произведения, которые не только улучшат звучание вашей студии, но и будут выглядеть круче. Одна из самых крутых и индивидуальных вещей, которую вы можете сделать, — это ваши собственные акустические диффузоры. Диффузоры работают, рассеивая и подавляя звуковые волны на определенных частотах. Итак, если вы обнаружите, что определенные частоты действительно превосходят ваш микс в вашей комнате, но затем звучат тихо, когда вы слушаете в других местах, возможно, пришло время для некоторых диффузоров.

Немного поработав, используя некоторые базовые инструменты и немного технической помощи, вы можете сделать вашу домашнюю студию похожей на профессиональное пространство, и ваши миксы будут лучше переводиться.Я наткнулся на очень классную программу, которая подскажет, что именно вам нужно для вашего пространства.

Калькулятор горизонта создаст индивидуальный шаблон для вашего диффузора. Просто введите частоту, которую вы хотите убить, и размер панели, которую вы хотите, и она создаст шаблон, которому вы будете следовать. Затем вы можете сделать диффузор своими руками с нуля! Самое приятное, что вы можете создавать их из любого материала, который вам нравится. Очевидно, что дерево предпочтительнее, но вы можете встроить в них логотип или изображение, окрашивая или раскрашивая кончики на досках!

Ребята из DSP Project сняли отличное видео о том, как просто сделать свои собственные акустические диффузоры.Проверьте это:

Если вы хотите получать по электронной почте эти сообщения в блоге раз в неделю и узнавать о нашей школе звукозаписи, просто заполните форму на этой странице.

3 сентября 2013 г.

Автор Dark Horse Institute — Бизнес-школа звукозаписи, продюсирования и музыки

Смотрите, что происходит в Dark Horse Institute на этой неделе, в нашем Instagram @darkhorseinst:

Руководство по акустической обработке панелей и пенопласта

Причина, по которой в каждой крупной студии висят эти «коробки» на стенах или сами стены сделаны из ткани, покрывающей «что-то твердое, но мягкое», по той же причине, почему их записи и миксы получаются нетронутыми и красивыми, в то время как любительские работы звучат так, как будто они были записаны в маленьком туалете или ванной (в большинстве случаев это так!).

Причина в том, что они контролируют свою акустическую среду. Это означает, что они понимают важность шумоподавления, гашения, поглощения, отражения, рассеивания и так далее. Они знают, когда и где каждый нужен, и знают, что с этим нельзя переборщить.

Вы здесь ищете такие же решения. Людей по-настоящему увлекает то, что те из нас, кто работает в индустрии звукозаписи, называют G.A.S., , что означает Синдром приобретения оборудования .

Они покупают лучшее записывающее оборудование. Они учатся виртуозно ими пользоваться. Они оценивают лучшие доступные плагины. И, в конце концов, их записи звучат как дерьмо.

Это потому, что большинство людей пристрастились к «забавной» части, то есть подключению кабелей; поворотные ручки на микшерах, предусилителях и компрессорах; играть на своем инструменте; и мечтать обо всех комплиментах, которые они получат за свою потрясающую песню.

В то время как у них самая убийственная сигнальная цепь в их городе, штате или стране, они не осознают, что качество записи ограничено акустической средой.

Единственный способ обойти акустику вашего помещения — это записывать в вакууме глубокого космоса (нет среды, даже переносящей звуковые волны!), Или обработать стены акустическими панелями или акустической пеной.

Будьте готовы узнать, что, когда, где, почему и как, а также «если», «и», и «но». Просто чтобы вы знали, это вызывает сильное привыкание. Как только вы откроете банку с червями, вам никогда не насытится! Все, что вам нужно знать, и многое другое — прямо к вам в LedgerNote Acoustic Treatment Guide, в 3… 2 … 1 …

Подготовьтесь к приключениям по следующим темам:

Что такое акустическая обработка?
Почему мы используем шумоподавление?
Для кого и когда мы используем звуковое лечение?
Какие типы акустических панелей?
Где и как мы применяем эти акустические стеновые панели?
Каких результатов можно ожидать от звукового лечения?
Надежные поставщики высококачественной продукции
Акустические панели «сделай сам»
Ресурсы для акустической обработки

Поехали! Возьмите крепкий или безалкогольный напиток, включите свою любимую пластинку и давайте обсудим это!

Что такое акустическая обработка?

Обобщая всю тему одним предложением, акустическая обработка в музыкальной студии — это удивительный результат акустической инженерии, предназначенной для ослабления и рассеивания звуковых волн внутри комнаты, чтобы минимизировать конструктивные и деконструктивные помехи, тем самым увеличивая четкость мысленного представления звука. поле.Это чудо. Давайте разберемся на более простые для понимания фрагменты в этом руководстве.

Примечание: Распространенное заблуждение во время этих обсуждений состоит в том, что обработка включает звукоизоляцию комнаты. Это не НЕ! Это совершенно отдельное обсуждение, которое необходимо провести до того, как будут построены здание студии и комната. Для 99% из нас уже слишком поздно.

Из чего сделано это акустическое покрытие для стен? Этот ответ зависит от типа панелей, о которых мы говорим, но обычно есть три возможных ответа:

Изоляция высокой плотности
Пена высокой плотности
Дерево

Когда мы говорим об акустической обработке стен профессионального качества, «активным ингредиентом» из-за отсутствия лучшего термина является изоляция высокой плотности (обычно известная как жесткое стекловолокно) .Если мы говорим о материале для ящиков потребительского уровня, то основным и единственным компонентом является пена высокой плотности.

Другие виды панелей полностью изготавливаются из дерева. Часто вы увидите, что дерево или алюминий также используются в качестве каркаса для стеновых панелей, но в данном случае это только для обеспечения устойчивости, средства для крепления панели и обеспечения эстетичного вида.

Типичные примеры профессиональных панелей (слева) и потребительской пены (справа)

Вы заметите, что все впитывающие панели открыты спереди и сзади и покрыты тканевым материалом средней плотности.Это сделано для того, чтобы звуковые волны могли проходить внутрь панели, но изоляционные волокна не могли выйти наружу. Для звукопоглощающей пены ее не нужно накрывать тканью.

Как работают акустические методы лечения?

Опять же, имеет значение тип панели. Для типов, которые предназначены для поглощения, гашения и демпфирования (все синонимы для одного и того же действия, выполняемого панелью), происходит то, что звуковая волна проходит внутрь и через панель.

Помните, что панели этого типа изготавливаются из изоляции или пенопласта и упаковываются вместе с высокой плотностью.Это означает, что на один квадратный дюйм упаковано больше волокон, чем в неакустической изоляции или пенопласте. Изоляция и пена, предназначенные для поддержания тепла в вашем доме или для смягчения содержимого посылки, которую вы отправляете по почте, не будут такими плотными.

Итак, звук проходит через основной материал и прерывается на своем пути. Он сталкивается с материалом и «замедляется». Амплитуда звуковой волны уменьшается, что означает, что энергия отбирается из волны и помещается в материал.

Мы знаем из нашей школы и исследований по сохранению энергии, что энергия не может быть уничтожена, ее можно только изменить из одной формы в другую. Энергия, которая высасывается из звуковой волны (тем самым делая ее тише), преобразуется в тепло, когда волна встречает изоляцию или пену и вызывает ее вибрацию. Это подводит нас к предупреждению:

Осторожно: Изоляция, ткань и пена, используемые в ваших акустических процедурах, должны быть огнестойкими, чтобы снизить риск того, что крошечный огонь сожжет всю вашу студию.«Огнестойкость» не означает «огнестойкость», но то, что она устойчива к перекрытию (быстрому возгоранию), распространению пламени и курению. Это может быть достигнуто за счет применения огнезащитных аэрозолей. Пожалуйста, имейте это в виду из соображений безопасности, и при использовании в нежилых (коммерческих) условиях это, вероятно, требуется по закону. Для получения дополнительной информации обратитесь к строительным нормам вашего региона.

Деревянные панели, которые должны служить диффузорами звука (также называемые дефлекторами), не поглощают и не демпфируют звук, а «разбивают» звуковую волну, рассеивая ее во всех возможных направлениях.

Красивая студия, основанная исключительно на диффузорах и дефлекторов

Эти диффузоры создают сильно рандомизированное всенаправленное распространение звука, которое уменьшает амплитуду любой данной волны и снижает ее способность мешать первичной звуковой волне, исходящей от мониторов динамиков или инструмента. .

Итак, теперь мы знаем, как эти вещи работают, но возникает вопрос: почему? Зачем нам вообще беспокоиться о звуковых волнах?

Почему мы используем шумоподавление?

Вот реальность… во время записи или прослушивания мы должны находиться в изолированной среде. Что касается отражений звуковых волн, то пребывание на открытом воздухе в открытом поле (или, еще лучше, плавание в небе) было бы фантастическим.

Звук не от чего отскакивает, кроме земли. Однако это не решает проблему изоляции, если только вы не хотите целенаправленно записывать щебетание птиц, сверчков и сильные порывы ветра.

Хм, я лучше буду записывать в поле или здесь?

Второй лучший вариант — запись в комнате.В большинстве случаев это означает, что мы находимся в кубе или прямоугольнике. Не умничай и думай о сферических комнатах! Это был бы акустический кошмар из-за созданной фокусной точки. Но комнаты с коробками также создают «фокусы» и имеют множество других проблем. Вот почему мы используем звуковое лечение.

Тогда вопрос становится …

С какими акустическими проблемами мы боремся?

Хорошо, что ты спросил! Помните парней, о которых я говорил во введении, которые тратят тысячи долларов, чтобы получить самый плоский и самый чистый предусилитель в мире, но не обрабатывают свои комнаты? Или парни, которые забили самый желанный микрофон в индустрии только для того, чтобы записывать его между летней и зимней одеждой в своем шкафу?

Нет смысла иметь хорошее оборудование, если то, что они записывают, звучит как беспорядок, и это решает акустическая обработка.

Эти проблемы можно разбить на основной набор категорий:

Стоячие волны
Модальный звон
Время реверберации

Целью решения всех этих проблем является обеспечение четкости стереоизображения при прослушивании и изоляции источника при записи. Вот и все. Звучит просто, но в этом есть много науки.

К счастью, некоторые гении уже разобрались со всем этим, и теперь мы можем снова упростить это до общих предложений по размещению панелей, которые облегчают жизнь нам, придуркам.

Давайте рассмотрим каждый тип акустических проблем, чтобы понять, почему каждый из них вреден для нашей профессии и хобби.

Стоячие волны

Стоячие волны — это именно то, на что они похожи … они представляют собой статические узлы, в которых кажется, что звуковые волны вообще не движутся, а охлаждаются в одном месте. Есть два способа понять это, с которыми все мы сталкивались.

Визуализация стоячих волн и их гармоник в звуке, оптике, жидкости и струнах

Помните, что однажды, когда вы выпивали чашку кофе и ставили ее, одна волшебная капля буквально выпрыгнула из кружки и упала на все важные документы вы работали? Это потому, что, когда вы ставите кружку, вы создаете набор волн, которые распространяются из центра кружки и движутся наружу.

Поскольку кружка такая маленькая, волны жидкости отскакивали от краев кружки и возвращались к центру. Когда этот круговой фронт давления встретился обратно в мертвую точку, где он начинался, он взорвался и выплеснул ту мистическую каплю.

Теперь измените это с жидких волн на звуковые волны и с кофейной кружки на вашу студийную комнату. Вот что такое стоячие волны, за исключением того, что они не превращаются в каплю кофе. Они продолжают работать, потому что ваши динамики все еще качаются, вместо того, чтобы просто выдать одну ноту и выключить их (например, один раз поставить чашку с кофе).

Еще один способ испытать стоячие волны — это когда вы обнаружили это странное место в комнате, где внезапно одна частота становится намного громче, чем другие. Обсерватория Гриффита в Лос-Анджелесе, Калифорния, использовала это явление в своей выставке «Лестница кротовой норы».

Лестница кротовой норы обсерватории Гриффита демонстрирует стоячие волны

Вы идете по коридору и останавливаетесь в центре цилиндрической комнаты с идеально лепным потолком, и внезапно каждый звук усиливается в огромной степени.Я помню, как потирал руки и у меня взорвался мозг, а затем я услышал шелест своей одежды, когда опускал руки. Конечно, потом я начал издавать фырканье и все такое.

Один из лучших способов визуализации стоячих волн — это киматика, изучение видимого звука (помогает с жидким или гранулированным субстратом). В зависимости от частоты и амплитуды вы увидите различные возникающие гармоники и количество стоячих волн. Будьте готовы поразить ваш мозг:

Быстрое видео выше просто показывает стоячие волны на двумерной вибрирующей пластине.Представьте, как это сложно в трехмерной комнате!

Статические узлы стоячих волн — плохая новость, особенно если они появляются прямо в позиции микширования или, например, там, где вы решили установить микрофонную стойку певца.

Модальный звонок

Модальный звонок относится к комнатным режимам, из которых существует три типа:

Комнатные режимы возникают повсюду в вашей комнате и очень похожи на стоячие волны. Если вы хотите быть техническим, то — это стоячие волны.

Три типа комнатных режимов

Осевые режимы — это ваш типичный и наиболее сильный тип комнатного режима, в то время как тангенциальный и наклонный режимы гораздо более многочисленны, но по отдельности менее проблематичны. Тем не менее, сложите каждый небольшой экземпляр по всей комнате, и это будет тонна модального звонка, который только еще больше нарушит вашу основную звуковую волну.

Они не только встречаются на всех частотах в спектре человеческого слуха, но и имеют разные размеры, как показано ниже:

Три осевых режима между двумя параллельными стенами от одного источника звука

В итоге вы получаете первое, второе, третье и другие отражения, которые конструктивно и разрушительно мешают друг другу.Происходит то, что вы получаете подъемы и спады на различных частотах, разрушая красивую плоскую частотную характеристику, которую вы надеялись запечатлеть.

Когда он распространяется по всему спектру, возникает проблема гребенчатой фильтрации , которую, к счастью, можно почти полностью решить с помощью абсорбционной панели в первой точке отражения, которая снижает энергию и вносит различия в фазе.

Как выглядит гребенчатая фильтрация… представьте, как это звучит! (график Института звукозаписи Детройта)

Итак, в основном, если вы позволяете звуку отражаться в вашей комнате в полную силу, вы заполняете свое пространство октавами гармоник, поскольку эти волны продолжают гудеть по вашей комнате в поисках поверхностей, на которых энергия в.Эти бесчисленные отражения подводят нас к следующему типу акустических проблем, с которыми вы, вероятно, столкнетесь …

Время реверберации

Если вы ходите по жизни и громко хлопаете в ладоши в каждой комнате, в которую входите, вы будете выглядеть идиотом, но вы получите хорошее представление о том, сколько комнат имеют проблему длительного времени реверберации и флаттер-эхо.

Чем меньше комната и чем больше у нее отражающих поверхностей, таких как ванная, полная кафеля, гранитные столешницы и душевые кабины, тем больше вы будете слышать это долгое время реверберации.

В маленькой комнате хлопок в ладони не прекращается сразу после звука. Он медленно исчезает, и если вы стоите в нужном месте, вы можете услышать, как более высокая частота становится громче и исчезает после того, как остальные частоты сделают это. Это долгое время реверберации в режиме комнаты, что также создает эхо-трепетание.

Подумайте о том, как люди встают на краю Гранд-Каньона и начинают заниматься йодлем или чем-то еще (я никогда не был). Вы можете кричать «Йо!» а затем подождите секунду, только чтобы услышать кого-то, кто звучит так же, как вы кричите в ответ.Это задержка.

Это преувеличенная версия, но объясняет проблему, которая возникает в больших помещениях, где отражения должны проходить через больший объем пространства, поэтому они не совсем становятся реверберациями. Это отголоски.

Взгляните на этот трехмерный график водопада, созданный с помощью программного обеспечения FuzzMeasure. Нормальная частотная характеристика изображена на графике с амплитудой по вертикали, частотой по горизонтали, а затем продолжительность хвоста реверберации — это третье измерение, выходящее к вам.

Время реверберации с более длинными хвостами в комнатных режимах

Это краткий обзор основных типов проблем, связанных с записью или созданием звуков при работе в помещении. Кому всем нужна акустическая обработка и для каких целей?

Для кого и когда мы используем надежное лечение?

Обработка звука предназначена для всех, кто занимается критическим слушанием для получения удовольствия или создает продукт или услугу, конечным результатом которого является слушание для получения удовольствия.

Рассмотрим эти типы профессионалов и любителей:

Любители домашнего кинотеатра
Профессиональные кинотеатры
Большие концертные залы
Спортивные залы
Все приложения для студий звукозаписи
Залы для симпозиумов
И так далее …

Что интересного, то с чем сталкивался каждый акустическая обработка в их жизни больше раз, чем они думают, но никогда не знали, для чего это было! Вы знаете эти толстые шторы, висящие по бокам кинотеатров?

Вы знаете мягкие стены в лекционном зале колледжа? Вы знаете эти разноцветные прямоугольники вдоль верхних стен школьной гимназии? Да, это все для звукопоглощения и диффузии.

Домашний кинотеатр с акустической обработкой

Почему именно мы беспокоимся о поглощении и рассеянии?

Помните наше обсуждение стоячих волн, режимов помещения и времени реверберации? Это проблемы, которые мы хотим решить, но почему нам это нужно? Каковы реальные практические причины , по которым кто-то может столкнуться с проблемой?

Есть две фазы поглощения звука, требующие акустической обработки:

Запись
Воспроизведение

Вот логика всего этого…

Для обработки сигналов

Во время записи вы хотите получить наиболее чистую версию того, что вы записываете. Лучшее, что вы можете сделать перед обработкой, — это получить сухую и «настоящую» версию инструмента, записываемую через микрофон.

Под «истинным» мы подразумеваем наиболее точную версию частотной характеристики, исходящей от инструмента, а не ту, которая была уничтожена акустическими проблемами, которые мы обсуждали ранее.

Даже если вы поймете, для чего нужны все эти ручки, вы не услышите, какую из них нужно крутить!

Если вы действительно знаете, что делаете, и хотите сразу применить эффекты, вам все равно нужен чистый сигнал.Если вы собираетесь записать на компьютер, а затем применить эффекты обработки сигнала, вы все равно захотите начать с чистого сигнала.

Он открывает все возможности для микширования и гарантирует, что ваш конечный результат будет звучать великолепно, а не мутная и размытая версия вашего искусства.

Для сведения и мастеринга

Теперь, когда вы записали кристально чистые версии своих песен, закадровый голос, подкасты или все, что вы делаете, вы готовы сделать это лучше. Чистый, сырой продукт никогда не бывает лучшим, но если этот продукт является продуктом ужасной акустической среды, вы накладываете повязки вместо того, чтобы полировать шедевр.

Представьте себе запись 15 треков гитары, ударных, баса, вокала и перкуссии в паршивой комнате. Вы берете задачи комнаты и умножаете их на 15!

А теперь представьте, что воспроизводите запись в той же дрянной комнате через дрянные мониторы. Теперь вы слышите вдвойне худшую версию, потому что проигрываемая ужасная версия прыгает по вашей комнате и страдает от всех акустических проблем.

Представьте, что кто-то просит вас сделать реалистичную цветную фотографию, но не выключает свои радужные светодиодные лампы.

Инженеры по микшированию и мастерингу должны иметь возможность слышать наиболее точную версию того, что им присылают.Вот почему они используют все эти варианты лечения. Им необходимо уметь слышать точные операции скальпельного типа, которые они проводят на рельсах, чтобы они могли добиться идеального результата в нейтральной, ровной, обработанной среде.

Если в их комнате слишком много басов, они добавят меньше басов. Если в их комнате слишком мало высоких частот, они будут компенсировать слишком много высоких частот эквалайзером. Если вы не слышите, что делаете, значит, вы просто делаете обоснованные предположения, и они не соответствуют действительности.

Так почему же микшеры и им подобные пытаются создать супер-нейтральную версию песни с плоским откликом?

Для прослушивания и воспроизведения

Микшеры

хотят управлять акустикой своих студийных комнат, чтобы обеспечить лучшую версию песни, потому что они не могут контролировать акустику миллионов слушателей! Проще говоря, чем лучше вы делаете во время записи, микширования и мастеринга, тем больше контроля вы делаете, прежде чем он достигнет масс.

Если вы микшировали самую удивительно смешанную запись, и все журналы, веб-сайты и телешоу продолжали восхвалять, как не от мира сего это звучало, вы можете поспорить, что тонна людей купит это и слушать его, или, по крайней мере, незаконно его контрабандировать (ворчание, ворчание).

Но угадайте, что происходит, когда они снимают пластик с футляра для драгоценностей или загружают mp3 в свой iPod? Нажимают play … а где и на какой системе?

Они будут слушать ваш волшебный альбом в своих ванных комнатах, в машине, в наушниках во время бега трусцой, на бумбоксах 25-летней давности, через радиоволны, на грубых компьютерных динамиках и т. Д.Включат в гостиной, а потом пойдут на кухню.

Они даже не слушают в одной комнате! У вас будет горстка аудиофилов, которые слушают в идеальном месте в своих акустически обработанных комнатах для прослушивания. Но 99,9% не будут иметь среды, чтобы сделать правильное суждение, но знаете что? Они собираются судить и рассказывать своим друзьям.

Гарантируем, что ваши записи и миксы здесь будут отличными!

Обеспечение нейтральной записи снижает способность слушателя испортить впечатление от прослушивания. Это касается музыки, фильмов, радиопередач, телевидения и любых записанных носителей. Это также касается живых мероприятий, таких как концерты.

Вы хотите, чтобы слушатели слышали только скрипки, а не скрипки, смешанные с первым и вторым отражениями в середине комнаты, который усиливает басы и производит гребенчатую фильтрацию высоких частот!

антракт

Мы говорили очень обобщенно. Вы знаете, что такое акустическая обработка, из чего она сделана, для чего она нужна, с какими проблемами она борется, и кому и когда ее следует использовать.

Далее мы поговорим о типах панелей и пенопласта, о том, как применять их в вашей студии, каких результатов вы можете ожидать, где их можно купить и даже о том, как построить их самостоятельно! Пойдите, возьмите доливку напитка, вылейте жидкость, потянитесь и вернитесь, потому что это скоро станет НАСТОЯЩИМ!

… Ладно, ты вернулся! Напомню, вот что делают поглощение и диффузия:

Все дело в удалении энергии и ее равномерном распределении по всему спектру.Различные типы панелей делают это в разных диапазонах частотного спектра.

Какие бывают типы акустических панелей и пенопласта?

Судя по различным типам проблем, возникающих в комнате, существуют различные виды лечения, предназначенные для решения каждой проблемы. Вы увидите варианты для каждого, но обычно они делятся на следующие категории:

Отражающие панели
Басовые ловушки
Облака
Диффузорные панели

Это подходит для профессиональных панелей и пены для любителей.В этом разделе вы узнаете, что дает каждый тип и почему пена не подходит для профессионалов, но является удобным и экономичным вариантом для любителей потребительского уровня.

Единственный пеноматериал, который действительно стоит того, — это изоляционные прокладки для монитора из пеноматериала, предназначенные для разделения конструкций и поглощения физических вибраций, а не вибраций звуковых волн.

Отражающие панели

Отражающие панели — это поглотители, которые забирают энергию звуковой волны и преобразуют ее в тепло.Это уменьшает и может даже устранить (хотя это не всегда цель, о которой вы узнаете в разделе диффузора), отражения от средних до высоких частот.

Типичная широкополосная отражающая панель (на фото — 242 Acoustic Panels от GIK Acoustics)

Они позаботятся обо всех реверберациях и эхах в комнате и помогут приручить большинство различных типов возникающих в комнате режимов. Хотя они могут помочь и даже больше при правильном монтаже, они не смогут эффективно проникнуть в низкие частоты в комнате.Для этого вам понадобится …

Басовые ловушки

6moons audio обзоры: Podium Sound Model 0.5

Эта страница обзора частично поддерживается спонсором, чья реклама отображается над

Этот обзор впервые появился в январском выпуске журнала fairaudio за 2007 год.de и его оригинальную немецкую версию можно прочитать здесь . Настоящим он переводится и представляется только англоязычной аудитории по соглашению о взаимном распространении с fairaudio.de, в соответствии с которым они будут переводить и публиковать избранные наши обзоры, в то время как мы отвечаем взаимностью с одним или двумя из них каждый месяц. Как это принято в наших собственных обзорах, подпись автора в конце обзора содержит ссылку под ней на его электронную почту, если у вас есть вопросы или отзывы, которые вы хотите отправить. Все изображения, содержащиеся в этом обзоре, являются собственностью fairaudio.de — Ed.

Рецензент: Ральф Вернер
Источники: Аналог — Acoustic Solid MPX; Phonotools Vivid-Two; Denon DL-103; Ортофон MC Рондо Бронсе; цифровой — audiolab 8000CD; Esoteric SA-10; C.E.C. TL51XR
Усиление: интегрированное — LUA 4040C; Mastersound 300B SE; предусилитель — Bel Canto Design PRe 3; Функ ЛАП-2; p ower amp — Bel Canto Design e.Один моно M300
Громкоговоритель: Spendor S3 / 5; Волент Парагон ВЛ-2; Zu Audio Druid mk4
Кабели: низкоуровневый — Ecosse Baton + Symphony, fis Audio Studioline, fis Audio Livetime, Funk BS-2, van den Hul Integration Hybrid, Zaolla Reinsilber NF; высокого уровня — Ecosse SMS2.3, fis Audio Livetime, Ixos 6006 Gamma, Zu Audio Libtec
Распределение питания: Fis Audio Livetime
Стойка: Creactiv & Taoc AS-3, Gerätebasis der Akustik Manufaktur Обзор розничной продажи компонентов: от 5300 евро / цена

Плоский x диффузный = глубокий?
Я не увлечен экзотикой, но готовые изделия, я признаю, действительно обладают своим магнитным притяжением.Следовательно, я никак не мог оставаться в стороне от громкоговорителей Podium Sound Ltd. Все, что касается , здесь другое, включая изобретательный мозг, который их породил. Мое первое знакомство было достаточно безобидным и полностью случайным. Я почти не заметил показ Podium на выставке HighEnd 2007 в Мюнхене. На самом деле, если бы герр Линзи не настаивал в коридоре, чтобы войти в их — давайте будем откровенны — совершенно, совершенно голые комнаты, я бы не вошел. Новый панельный динамик? Почему бы и нет, я пожал плечами…

Игра Podium Model 1 внутри оказалась быстрой. Перкуссия, фортепьяно, импульсные отклики любого рода не представляли никаких проблем.Я подумал, что нет ничего удивительного в этой большой панели. Тем не менее, я был удивлен хорошим тональным балансом и еще больше потрясающей объемностью окружающей среды, воссозданной в этом убогом подземелье

комн. На вопрос, имею ли я дело с электростатическим или планарным магнитным полем, меня тут же встретили уклончивой ухмылкой и ответом «ни, ни». Моя первая бровь приподнялась. Чтобы извлечь полноценного Джека Николсона, мистер Линзи затем повернул одну из колонок в сторону и таким образом параллельно боковой стене.Кровавая звуковая сцена осталась более или менее нетронутой. Моя вторая бровь приподнялась, и последовало обещание вернуться к нам вместе с коллегой через час. Как мне сказали, хорошее время, это тоже будет. Тогда будет присутствовать дизайнер Шелли Кац.

Если бы я ожидал, что инженер, который начал свое вмешательство Hi-Fi в отцовские колонки pride’n’joy в зрелом возрасте 12 лет, я был бы сильно разочарован. Этот дизайнер был первым музыкантом, а точнее пианистом. И дирижер, и композитор.Канадец по происхождению, господин доктор Кац начал свое музыкальное образование в Квебекской консерватории музыки и продолжил учебу в известной школе Джульярда в Нью-Йорке, получив степень бакалавра и магистра по игре на фортепиано.

За этим последовала солидная карьера, которая «прилично развела его» — в качестве пианиста в New York Contemporary Ensemble, во время выступлений в Венском Musikverein, в лондонском Wigmore Hall или Tokyo’s Suntory. Имена его сотрудников звучат одинаково впечатляюще: Скровачевски, Бернштейн, Шолти, Николай Гедда, Гвинет Джонс, Йохен Ковальски… а сейчас он строит динамики. Иди разбери.

Вне проторенных дорог …

… кажется, это лейтмотив и музыка для британского импорта (герр Кац проживает в Кембридже, где базируется Podium Sound). Ведь успешных классических музыкантов

обычно не пересекаются с дизайном громкоговорителей.Но забудьте о обычных в три раза больше с реальными динамиками, включая сегодняшний обзор модели 0.5, второй по величине из группы.

При росте 140 см маленький, по общему признанию, относительный. Но Модель 1 простирается до двух метров, и даже более высокая модель, получившая название Ultra, разрабатываемая в настоящее время, с гордостью превзойдет даже ее. Затем есть меньший по размеру объект под названием Model.25. Излишне говорить, что различия между моделями превышают простой размер, но общим для всех является концепция широкополосного устройства без кроссовера, основанная на традиционных электродинамических звуковых катушках для создания резонансов изгибных волн в панелях. Это очень эффективно — можно добавить систематически — сводит на нет все поршневых идеалов поведения точечного источника одним махом. Дикий, а? Как вообще прийти к такой странной концепции?

Работая с электрическими пианино и экспериментируя с ними. Это именно то, что мистерКац был до 80-х, когда играл в немецких оперных театрах. Если не считать определенных преимуществ цифровых пианино, его звучание не произвело на него особого впечатления. Даже с лучшими представителями породы он нашел их звук «электронным и неестественным». Вопрос о том, почему так преследовал его, что после иммиграции в Англию диссертация на тему «Познание выражения в музыке» для Университета Суррея стала основой для дальнейшего изучения этого предмета.

Практическим результатом к 1998 году стало электронное пианино, которое наконец соответствовало его ожиданиям в отношении естественного звука.Идеи, полученные в ходе этого процесса, затем были объединены в последующий дизайн громкоговорителей, в котором основным понятием была вибрирующая панель, кажущееся естественным продолжением для пианиста, который привык к деке, которая усиливает резонансы струн, которые связаны с ней через звуковой мост. Излишне говорить, что такая дека должна не только активироваться при собственном резонансе, но и дискретными шагами усиливать всю полосу пропускания фортепиано.

Принцип связи резонансной панели с окружающим воздухом для распространения звука отличается от обычных динамических громкоговорителей.Последние основаны на идеально чистом поршневом поведении, при котором изгибные волны, стоячие волны и резонансы на самой диафрагме и поперек нее нежелательны, и их следует избегать с большими затратами. Сравните это со звуковой платой или панельным динамиком, где входные колебания от моста или звуковой катушки вызывают поперечные изгибные волны разной амплитуды и фазы в разных местах. Получающаяся в результате передача звука обязательно является диффузной по своей природе, и целью становится однородное широкополосное излучение звуковых волн, которые различаются во временной области и пространственно в направлении движения по поверхности панели.

Это одно из основных утверждений Podium Sound: обычные динамические драйверы хорошо подходят для воспроизведения прямого звука, но полностью принципиально не справляются с диффузным звуком. Попытки преодолеть этот недостаток с помощью объемного звука или манипуляции с DSP — это глупая патч-работа. Идеально идеально поршневой точечный источник никогда не может быть генератором диффузного звука. Но последнее важно и именно то, что могут предложить динамики Podium Sound.

Это интересная теория, требующая доработки. Согласование звука и распространения звука акустических инструментов с громкоговорителем было просто одной из целей разработки громкоговорителя с диффузным звуком (но для Шелли Кац это фундаментально, почему « нормальные » громкоговорители звучат как громкоговорители, а не как настоящие инструменты) . Другой целью было стремление приблизиться к «звуку акустических инструментов в концертном зале», с сильным акцентом на «концертный зал» или, в более общем смысле, место записи с его специфической акустикой помещения.Говорят, что правильное воспроизведение последнего значительно превосходит диффузный динамик, и обещанным результатом становится более мощное наложение окружающего звука на воспроизводимую акустику.

Можно сразу оспорить два пункта. Во-первых, инструменты или общие акустические события могут воплощать и действительно воплощают качества прямого звука.Во-вторых, на это влияет соотношение и временная задержка между прямым и отраженным звуком в месте воспроизведения. Если громкоговоритель сконцентрирован исключительно на рассеянном излучении, разве ему не недостает жизненно важного параметра? Оно делает. Связанное с этим «но» включает в себя два оправдания: во-первых, громкоговорители Podium в конечном итоге скомпрометированы, потому что резонирующие панели с поперечными волнами по своей сути неэффективны, когда дело доходит до чистого прямого звука. (То же самое следует сказать и о традиционных динамических преобразователях, только наоборот).

Во-вторых, предприятие Podium Sound является побочным продуктом более крупного исследовательского проекта под эгидой исследований и патентов, принадлежащих компании и торговой марке Layered Sound Technologies Ltd. Здесь герр Кац является его директором и основным Идея состоит в том, чтобы объединить сильных сторон прямых излучателей и панельных резонаторов. Очевидно, что краткое изложение проекта создания приемлемой для дома акустической системы Layered Sound составляет

устрашающе.С теориями обязательно об идеалах, но многолетними исследованиями и разработками, нуждающимися в коммерческой поддержке, этот амбициозный проект начался с создания «базовой» панельной акустической системы, и с этой целью в декабре 2006 года был запущен Podium Sound. уже существуют, хотя и не в сфере бытовой Hi-Fi, а в коммерческой среде театров и театров (два примера — Музыкальный купол в Кельне и Capitol Theater в Дюссельдорфе). Панельные громкоговорители в этих установках — это NXT , основной принцип резонирующей панели такой же, как и у Podium, но отличается от фактического исполнения.Черт возьми, даже термин «динамический преобразователь» охватывает собственное количество разновидностей …

Теория всегда должна сопровождаться опытом, поэтому ближе познакомиться с Пятым подиумом нужно как раз сейчас. Габаритные размеры 140 x 61 см, толщина рамы 2 см. Спина показывает своего рода позвоночник прямо посередине, который, если смотреть на размер, показывает небольшой профиль клина, который увеличивается вниз.Внизу этого корешка находится отверстие для стальной распорки пола 35 см. Модель 0.5 стоит на трех опорах: левая и правая шипы плюс задняя распорка.

В стандартной отделке рама изготовлена из массивного английского дуба, а за дополнительную плату в 400 евро можно заменить ее на вишню, клен или орех. Черный глянец (как уместно) и белый вскоре будут добавлены по запросу. Перманентное покрытие может быть черного или кремово-белого цвета. Поскольку каждая колонка Podium действительно изготавливается вручную, с момента размещения заказа проходит двухнедельный срок, что очень быстро для любой нестандартной мебели.Черт возьми, если бы я не купил его в Ikea, вся моя бытовая техника заняла больше времени. Несмотря на то, что некоторым не нравится цельная древесина, исполнение здесь просто воплощение совершенства, чтобы сильно отличить этот продукт от — гм, общей толпы Ikea.

Четыре странных отверстия вдоль позвоночника обнажают металлические внутренности. Это и есть настоящие двигатели, то есть традиционные звуковые катушки / магниты. Однопроводная входная клемма передает электрический сигнал через серебряный провод к этим возбудителям.Кроссовера нет, но один резистор соответствует импедансу для облегчения работы с нагрузкой.

Магниты драйвера жестко прикреплены к дереву, и каждая звуковая катушка соединяется непосредственно с резонирующей панелью, вызывая движение. Совершенно очевидно, что внешний вид и форма панели будут сильно влиять на то, как она будет звучать, и будет ли она соответствовать идеалам естественного звука мистера Каца.

Настоящая диафрагма представляет собой сотовую бумагу Nomex, запечатанную между прозрачной полиэфирной фольгой.Эта комбинация материалов была выбрана из-за ее легкого веса, долговременной стабильности и простоты изготовления. Однако его наиболее важным атрибутом является способность «звенеть как колокол». Это заявление, которое производители стандартных динамиков

держались бы подальше от оспы, но тогда мы имеем дело с совершенно другим принципом действия. На панели двигатели возбудителя создают хаотическое сочетание изгибных волн в разных местах. Создание однородно сбалансированного акустического выхода из этого становится актуальным искусством.Соответственно, каждый громкоговоритель Podium действительно настраивается на слух и вручную, чтобы г-н Кац рассматривал свою работу в первую очередь как конструктор инструментов. Компьютерное моделирование совершенно непригодно для выполнения этой жизненно важной настройки.

Закругленные углы не случайны. Говорят, что они «направляют» изгибные волны в желаемом направлении. Выбор клея между двигателями и панелью имеет жизненно важное значение, как и обработка кромок, где возникают наибольшие турбулентности.Важное значение приобретает герметизация открытых сотовых ячеек, в которых материал был разрезан, без создания нежелательного демпфирующего эффекта. В дальнейшем техническом разговоре упоминались звуковые мосты, которые стратегически соединяют панель с деревянной рамой в определенных местах, чтобы смешивали поперечных волн. Даже точное расположение двигателей возбудителя важно и отличается от модели 1, где, без кроссовера, разные двигатели каким-то образом привязаны к определенным частотам, хотя вся панель целиком излучает всех частот .По правде говоря, я до сих пор не понимаю, как такой динамик вообще может начать работать. Я принимаю это за чистую монету, тогда насколько дьявольской должна быть настройка ручной работы, чтобы даже осуществить это, не говоря уже о том, чтобы заставить его петь.
«Различны» не только разработчик и его творение, но и звук. Те, кто питается с ложечки на обычных динамических преобразователях и, таким образом, уже невосприимчив к очарованию обычных панельных колонок, скорее всего, сочтут колонки Podium «совершенно неправильными». Звуковая картина возникает на большом расстоянии без динамических низкочастотных ударов, и хотя высокие частоты четкие и точные, Podium 0.5 — это далеко не атомный микроскоп. Это может быть область, в которой даже поклонники панелей будут винить, поскольку случайный взгляд увидит панель и решит, что она должна устранить самые маленькие пылинки или иным образом разочаровать.

По общему признанию, я не мог сразу привязать этот динамик. Потребовалось время, чтобы разобраться в его сильных и слабых сторонах. Сначала я просто растерялся.Тогда давайте подойдем ближе.

Говоря тонально, Podium .5 находится посередине, хотя и в более светлой верхней трети. Шоу уродов с низкими басами ожидаемо отменяются, но на одну или две октавы выше басы становятся на удивление хорошими — качество важнее количества; быстрый, сухой и тонкий по массе. Я почти ничего не упустил из-за акустических инструментов, но кое-что сделал для рок-альбомов. Как Шелли Кац так удачно разместила это на своей странице? «Мы не приносим извинений за тот простой факт, что в настоящее время они не сделают полностью счастливыми любителей регги и тяжелой рок-музыки», а затем «этим людям просто придется дождаться одного из продуктов, которые у нас все еще есть. верстак.Однако будьте уверены, они идут! »Могу я записать себя в этот список ожидания, мистер Кац ?! означает, что он не будет громко. Будет. Тем не менее, я не употребляю классическую, джазовую или частично электрифицированную музыку на чрезмерном уровне. В том случае, если ожидается, что Beatsteaks нанесет ущерб моей гостиной, я бы пропустил Podium 0.5 — это явно неправильный выбор даже при скромных SPL.

В вопросах скорости, импульсивной реакции и ритмичной точности Подиумы идут впереди класса.Эти изгибные волны, кажется, бегут по панелям, как смазанная молния. Это особенно примечательно для перкуссии — малый барабан просто приходит живым — но все, что связано со скоростью, например, фортепьянные атаки, удары гитары, погремушки … даже в игре на контрабасе Харальда Джонсенса редко можно было передать такую немедленную и внезапную передачу [Торд Трио Густавсена, , меняясь местами, ]. Хорошая вещь.

Если двигаться дальше, второстепенные шумы, свойственные созданию музыки — скрип стульев, постукивание ногами, сдавленный кашель в пятом ряду — больше не являются просто фоновым наполнителем.Podium 0.5 в невероятной степени превращает эти непроизвольные шумы в неотъемлемые части исполнения. Видя, что я среди тех, кто намеренно смешал несколько кашляющих с чистой студийной продукцией только для того, чтобы усилить живой эффект , я особенно восхищен этим качеством.

Что касается резкости локализации и точности контуров, можно предположить крайнюю нечеткость. В конце концов, как диффузный источник должен работать точно? Как оказалось, на удивление хорошо, хотя он явно не использует самый острый карандаш и не рисует дорожную карту с плотно сгруппированными маленькими флажками.Скорее, это распределение мест внутри грандиозной музыкальной картины — здесь, там и вон там, а не строгая сетка. Не заблуждайтесь, многие классические динамические динамики очерчивают не более резкие, а те, кто устал от мелкодисперсного звука Hifi, в частности, будут свободно тяготеть к звуку Podium.

Что подводит нас к самому запутанному моменту: пространственному изображению. Звуковая сцена огромна и декорирована; Все идет нормально. Но музыка хорошо играет за динамиками, и сцена на одновременно глубже, чем обычно.Кажется, будто вы смотрите в один гигантский контейнер, стенки которого были едва видны и вход в который не совпадал с линией старта выступающих, а в нескольких шагах от него. Тогда вы просто продолжали идти все глубже и глубже. А теперь представьте себе это ушами, а не глазами … как я сказал, сбивая с толку.

Наверное, привычка вызвала у меня определенные акустические ожидания. Когда выступающий выступает более непринужденно, это кажется более плоским, поскольку расстояние от передней до задней части сокращается, что я приравниваю к менее интенсивному и менее увлекательному опыту.Эта личная точка зрения, вероятно, является причиной того, что я всегда хорошо переносил выступающих вперед. Если «передний» означает в пределах вытянутой руки, «задний» означает четыре шага туда, следовательно, глубокий (если говорящий может разрешить слои в первую очередь). Чтобы придерживаться этой концепции, с подиумами, вам нужно пройти три шага, чтобы даже встретить их, а затем еще шесть шагов, чтобы добраться до их конца …

То, что у меня были проблемы с этим эффектом, вероятно, было связано с моим непреднамеренным, но первоначальным ограничением музыкального выбора студийной продукции. Calexico вращается, и я думаю, как интересно, что барабанщик играет через две комнаты. Но каким был

Подиум хочешь сказать? Это было правильно или неправильно? Без сомнения, это было захватывающе, но …

Затем я подал трубку Арво Пярта Tabula Rasa , стрелка опустилась, и через две минуты этому слепому пришло видение. Этот был чертовски перспективен, даже Кац так сказал! (Конечно, определенный иммунитет к маркетинговым заявлениям уже давно вызвал нежелание во что-либо верить.) Проще говоря, подиум переносит в концертный зал с хорошим видом на сцену. Или мне следует называть это оркестровым подиумом ? Черт возьми, я только что понял. Иногда я редко горюю медленно … Итак, вы сидите не в первом ряду, а где-то в центре зала. Оркестр находится достаточно далеко, но все же ясно и легко воспринимается. Естественно, я не могу разобрать отдельные скрипки, но масштаб оркестра и общая группировка ясны как день. Более того, размер и характер помещения пугающе ощутимы.Художники выступают уже не в космическом вакууме, а в реальном, конкретном и определенном пространстве.

Я безумно тянусь к как можно большему количеству классических и живых записей, насколько я могу напугать и определить, что именно эта способность воссоздать акустику места записи с таким рельефом, что делает студийное производство странным, если возможно, необычно интересным, в то время как живые выступления становятся абсолютно феноменальный.Если вы очень цените иллюзию возможности насладиться концертом классической музыки в реальном концертном зале, то я полагаю, что не существует другой акустической системы с такой ценой, которая справилась бы с этим трюком

с хоть сколько-нибудь близкой правдоподобностью. С такой исключительной атмосферностью, кого волнует, есть ли где-нибудь еще немного сливочности? Это не переход на новый уровень качества, характерного для Hi-Fi.Это принципиально иная и существенно новая территория.

То, что это применимо «за пределами струнных квартетов», я с большим шоком понял, когда услышал концертный альбом Тори Амос « To Venus And Back », диск 2. Мне нравится эта пластинка из-за ее песен, а не из-за технического факта, что она была записана вживую. Фактически, последний не раз вмешивался — аплодисменты публики, реверберация на площадке, рассеянный звук; эти предметы, как правило, сводили на нет удовольствие от прослушивания.Но с Podium .5 все это стало огромным преимуществом. Я никогда раньше не испытывал пространственных измерений этого альбома. Теперь в мою гостиную выходил огромный холл. И никогда раньше я не встречал аплодисментов как жизненно важный элемент с такой радостью и нетерпением. Обычно это уводило меня — слишком далеко или слишком близко, слишком резко, слишком нечетко — тогда как здесь это становилось элементарной частью выступления, далеко за пределами профанного признания «ах, аплодисментов — должно быть, живой монтаж» «…

Заключение
«Любите это или ненавидите» может быть немного сильным, но, в конце концов, он отражает реакцию, которую я предвижу на этот уникальный и необычный динамик, производительность которого во многом зависит от того, что вы играете над ним.Это явно не универсальный динамик (который, в конечном счете, не существует в моей книге, но вы можете различить мое значение здесь), и, на мой взгляд, его звуковые идеалы таковы:

Больше подходит для акустической, а не электронной музыки
Особенно хорош на живых выступлениях,
, хотя и не из первого ряда, а из дальней зоны «дальнего космоса»

Это не означает, что эти три условия необходимы для того, чтобы все работало.Но чем ближе вы соответствуете этим идеалам, тем сильнее вы будете играть на подиуме .5. И наоборот, drum’n’bass не будет в меню. Когда все складывается, Podium Sound 0.5 рекомендует себя с:

Захватывающее воссоздание пространства по ширине, высоте и огромной глубине, которое полностью перекрывает место воспроизведения и, следовательно, звучит явно нетипично для Hi-Fi. Это динамик с диффузным звуком, предназначенный для воссоздания места записи живого выступления.Когда запись подошла к концу, это происходит в такой степени, о которой я никогда раньше не слышал, точка.
Хороший тональный баланс со склонностью к светлой стороне Дао. Без глубоких басов, чтобы говорить о них, басы на удивление мощные, быстрые и сухие для панели такого размера. Ультразвук недоступен, но средняя полоса совершенно прозрачна и чиста. Голоса переданы чудесно, как и струнные. Фортепиано просто не поддается словам …
Точная синхронизация и хороший коэффициент схождения.Перкуссия сильная, порывы просто возникают.

Дополнительные преимущества:

Простое вождение: при заявленной чувствительности 91 дБ сопротивление колеблется от 4 до 8 Ом. Я полностью доволен этим динамиком с 300B SET.
Легко разместить: эксперименты всегда актуальны, но Podium определенно не дива. Рассеянный характер и практически всеполярное излучение делают установку чем угодно, кроме миллиметра.
Очень широкая зона наилучшего восприятия. Я не буду заходить так далеко, чтобы утверждать, что Podium 0.5 заполняет всю комнату равномерно, несмотря ни на что, но вы можете легко перемещаться на диване на два метра в любом направлении без каких-либо штрафов.

Герр Шелли Кац, как с технической, так и с звуковой точки зрения, явно вытащил из своей шляпы совершенно другой и уникальный динамик. Приравнивается ли это к «исключительно хорошему» — это личная реакция.На самом деле реакция действительно варьируется от восторженных аплодисментов до радикального отвержения на обычных форумах HiFi. С немецким распространением (они готовы к звонкам и электронной почте), я надеюсь, что возможности для личного прослушивания будут широкими, чтобы предоставить громкоговорителям Podium Sound серьезные возможности, которых они заслуживают. Удачи!

редакция @ fairaudio.

Делаем подиумы для автомобильных динамиков своими руками

Зачем устанавливать динамики на подиумы

Каким должен быть подиум

Внутренний подиум

Таблица: достоинства и недостатки внутренних подиумов

Внешний подиум

Таблица: достоинства и недостатки внешних подиумов

Как сделать и установить своими руками

Изготовление и монтаж внутреннего подиума в дверь

Видео: подиум из стекломата

Изготовление и установка в стойку внешних подиумов для твиттеров

Галерея: оклейка подиума искусственной кожей

Видео: изготовление подиума для твиттера

Изготовление и установка подиума в потолок

Видео: установка тыловой акустики под потолок

Как сделать подиум для динамиков в авто своими руками

Современная мода на автоакустику

Что такое подиумы

Для чего используют полки для динамиков

Какие бывают подиумы

Как сделать универсальные подиумы для динамиков

Размеры и форма акустического подиума

Фото: правильный порядок изготовления полки в двери авто

Видео: как изготовить подиум в двери автомобиля своими руками

Изготовление подиума в стойках машины

Фото: основные этапы изготовления полки в стойках

Видео: как самостоятельно изготовить полку в стойках для твитеров и пищалок

Алгоритм изготовления подиума на потолок автомобиля

Фото: пошаговое изготовление полки из фанеры

Установка и крепление подиума в автомобиле

Основные этапы процедуры

Видео: как своими руками установить подиум в салоне

Делаем своими руками подиумы для акустики

Что нужно знать про подиумы

Изготовление и установка подиума в автомобиль

Форма подиума

Площадка под динамик

Сборка подиума

Наполнение подиума

Обтягивание самодельного подиума

Последний штрих

Делаем своими руками акустический подиум ваз 2107

Эта удивительная конструкция под названием подиум

Предназначение подиумов

Как сделать подиум самому

Алгоритм процесса изготовления каркаса акустического подиума

Делаем своими руками акустические подиумы на ваз 2114

Преимущества акустических подиумов

Изготовление подиумов под акустику

Изготовление каркаса

Создание формы

Заключительный этап работы

Как сделать подиумы для динамиков своими руками. Изготовить подиум под колонки

Как изготовить подиумы под динамики своими руками

Подиумы под 13 динамик своими руками

Подиумы под 16 динамики своими руками

Подиумы для динамиков своими руками под 20

Самостоятельная установка акустической гитары — Акустическая гитара

Акустические диффузоры «Сделай сам» (DIY)

Руководство по акустической обработке панелей и пенопласта

Что такое акустическая обработка?

Как работают акустические методы лечения?

Почему мы используем шумоподавление?

С какими акустическими проблемами мы боремся?

Стоячие волны

Модальный звонок

Время реверберации

Для кого и когда мы используем надежное лечение?

Почему именно мы беспокоимся о поглощении и рассеянии?

Для обработки сигналов

Для сведения и мастеринга

Для прослушивания и воспроизведения

антракт

Какие бывают типы акустических панелей и пенопласта?

Отражающие панели

Басовые ловушки

6moons audio обзоры: Podium Sound Model 0.5

Добавить комментарий Отменить ответ
