Теплица из дерева своими руками. Чертежи + 700 фото. Пошаговые инструкции

деревянная теплица своими руками

Если планируете построить теплицу из дерева своими руками, то желательно знать особенности этого материала. Деревянный каркас теплицы обеспечивает естественную изоляцию для вашей теплицы, что позволяет тратить меньше энергии, поддерживая теплицу в холодные месяцы. Древесина является естественным изолятором, она будет поглощать тепло в течение дня, а ночью отдавать в теплицу.

К тому же деревянная теплица — одно из самых приятных эстетических решений, что создает естественный, традиционный внешний вид ландшафтному дизайну вашего участка. Поэтому, хотя в строительстве теплиц сегодня преобладают другие материалы, деревянные каркасы все еще очень широко используются на приусадебных участках. В статье представлено 30 примеров,

как сделать теплицу из дерева с чертежами, пошаговыми фото и ссылками на инструкции, а также два примера сборки стеклянных теплиц.



Содержание статьи:

1. Деревянные теплицы под пленку
2. Арочная теплица из дерева
3. Теплица из дерева под поликарбонат
4. Оранжерея из дерева
5. Складная теплица из дерева
6. Теплица из поддонов
7. Чертежи теплицы из дерева
8. Теплица пристенная односкатная
9. Теплица Митлайдера из дерева
10. Теплица из стекла своими руками
11. Стол для теплицы своими руками
12. Теплица из банок

Теплица с деревянным каркасом своими руками

Это отличная маленькая теплица из дерева, подходит практически для всех видов растений, имеет прочную деревянную раму и покрыта полиэтиленом. Теплица может быть декоративным и функциональным сооружением, которое добавит стиля для вашего участка. Конструкция очень простая, можно сделать как постоянную структуру, так и временную, чтобы сложить и убрать в конце сезона. Прочный деревянный каркас теплицы гарантированно прослужит несколько сезонов. Также и покрытие, рассчитано от одного до четырех сезонов, в зависимости от материалов, которые выберете. В любом случае его легко заменить, если начнет разрушаться.

Как собрать теплицу с деревянным каркасом смотрите ниже на пошаговых фото.

Источник фото: www.blackanddecker.com/ideas-and-inspiration/projects/greenhouse-how-to

Как сделать теплицу из дерева

Эта теплица из дерева — замечательный проект для начинающих. У конструкции сильная деревянная структура, которую просто построить, и прослужит много лет. Пластиковые боковые стенки позволяют проходить достаточному количеству солнечного света, сохраняя тепло в холодное время. Если у вас ограниченный бюджет, этот проект для вас.
Для основания потребуется 6 шт. бруса 10 х 10 см высотой 2,5 м, а также фанерные листы для обшивки 2 шт. 120 х 240 см. Для стен 22 доски 5 х 10 см длиной 2,5 м и шурупы по 80 мм. Каждая стена построена отдельно, привинчена и прибита к основанию. Требуется 5 досок на стену, кроме передней, на которую пошло 7, это с учетом двери. Вам придется обрезать вертикальные доски до высоты 180 см, потому что 60 см включают крышу. Таким образом, каждая стена состоит из 2-х вертикальных досок 1,8 м и 3-х  досок 2,5 м, равномерно расположенных вдоль вертикальных досок.

Подробную инструкцию, как построить теплицу своими руками, можно прочитать на сайте.

Фермер Тулей
Источник фото: ideadonnafarm.wordpress.com/2012/01/21/on-the-farm-building-a-diy-greenhouse-for-less-than-you-think/

Теплица из стрейч пленки своими руками

Многие люди используют стрейч пленки для разных вещей, это также отличный покрывочный материал. Посмотрите пример, как построить деревянную теплицу из стрейч пленки своими руками. Это конструкция 3 х 3 м высотой около 2,5 м в высоту. Пленка двухслойная с воздушным зазором 5 см. На вид обычная теплица, но здесь автор делится своим особенным способом, как натянуть пленку на раму. С помощью этого метода будет очень легко покрыть любую конструкцию или материал рамки стретч-пленкой. Возможно на пошаговых фото показано не очень понятно, поэтому воспользуйтесь ссылкой и прочитайте инструкцию на сайте. Также в галерее несколько фотографий, как накрыть стрейч пленкой и другие сооружения.

Источник фото: www.instructables.com/id/Stretch-Film-Greenhouse-Or-Any-Other-House/

Теплица из дерева под пленку

Посмотрите пример, как построить дешевую теплицу из дерева и труб ПВХ своими руками. Это прочная конструкция, которая легко выдержит сильные снегопады. Дизайн разработан таким образом, чтобы предотвратить накопление снега наверху. Плавная форма придает прочность верхней части теплицы, делая угол наклона крыши круче.

Вам понадобится приблизительно 12 брусков 2 х 4 длиной 3,5 м, восемь штук арматуры по пол метра  трубы ПВХ с фитингами. Дополнительно: 6 круглых штифтов, если хотите легко разобрать теплицу.

Как построить теплицу своими руками смотрите ниже на пошаговых фото. Также на сайте можете прочитать, как установить в теплице автоматическую вентиляцию.

Источник фото: www.instructables.com/id/A-Greenhouse-for-the-North/

Как построить теплицу из дерева своими руками

Здесь использовались доски 2×6 спереди и сзади, потому что это 3-х метровый пролет, так его будет поддерживать оконная рама. Но вы можете использовать доски меньшего размера. На стороне с дверью автор установил бруски 4х4. Рамка окна из брусков 2×2. Сначала распилите все детали, чтобы они подходил к раме, и закрепите к металлу с помощью хомутов, удерживаемых на плоских металлических пластинах, ввинченных в древесину, нет необходимости сверлить отверстия в трубе. Совет: перед креплением к трубе нужно прикрутить зажимы к дереву с металлическими пластинами. Теневая ткань сверху прикреплена защелками, можно легко снять, когда в ней нет надобности.  Полную инструкцию читайте на сайте.

Источник фото www.instructables.com/id/Make-a-greenhouse-from-an-old-carport/

Как построить недорогую деревянную теплицу

Благодаря этому примеру вы сможете построить теплицу из дерева, которая будет представлять собой недорогой, не требующий обслуживания домик для всех ваших растений. Конструкция обтянута полиэтиленовой пленкой на раме, размером бруса 25 на 50 мм, длина составляет 245 см. Основание изготовлено из обработанных под давлением еловых досок 1х4, завернутых в полиэтилен и уложенных непосредственно на землю. Участок должен быть достаточно ровным, по крайней мере, четыре угла должны находится в одной плоскости. Основание состоит из двух досок 245 см для передней и задней стенок, плюс две доски по 180 см для боковых стенок и еще двух, тоже по 180 см, которые образуют опоры для полок. Последовательность сборки смотрите на пошаговых фото.

Источник фото: www.instructables.com/id/Low-cost-Greenhouse/

Арочная теплица из дерева

Арочные конструкции достаточно прочные и прослужит очень долгое время. Правда, арки в основном делают из труб – профильных, ПВХ или ПНД, это намного проще. Но если вы предпочитаете дерево, это тоже неплохой вариант. Самое сложное в этой конструкции, изготовить деревянные дуги, это не трубы или арматура, которые можно легко согнуть, здесь придется, немного повозится. Как сделать арочную теплицу из дерева своими руками

, можно прочитать в статье на сайте, ссылку на который найдете под галереей. Там указано не только последовательность сборки, но и необходимые материалы и инструменты.

Источник фото: leadinlife.info/teplica-svoimi-rukami-iz-dereva.html

Правильное расположение теплицы

Если выращивать овощи в собственной теплице, это ваше хобби, то почитайте про эксперименты автора этого проекта, который делится своим опытом в правильном асположении теплицы и результатами наблюдений выращивания растений. Возможно, вы сможете извлечь уроки из успехов автора, а также ошибок и инструментов, которые он нашел в Интернете, пытаясь объяснить, что получилось правильно. Это объясняет, что он сделал, почему  сделал и как это хорошо работает. Строительство самой теплицы дорого не обойдется. Единственная вещь, купленная для этой оранжереи, был силикон, чтобы установить стекло в рамки и винты. Все остальное сделано из старых материалов.

Все подробности читайте на сайте, там много интересного.

Источник фото: www.instructables.com/id/Design-your-greenhouse-Lean-away-Better-than-l/

Как построить теплицу из дерева

Строительство теплицы — логичный шаг, если есть огород. Эта простая теплица из дерева была построена с использованием ручного инструмента и электрической ручной пилы, строгального станка, фрезерного станка, ленточной шлифовальной машины и дрели (аккумулятор). Время на строительство: более 2 месяцев, почти полный рабочий день, но зато полностью теплица сделана своими руками. Время строительства можно сократить, используя стандартные размеры окон и т. д.

Реальные размеры на самом деле 5,20 х 3,85 м, с крышей, достигающей 2,75 м (не отделка).

Материалы, которые использовались для строительства деревянной теплицы.

Дерево: много больших досок (балок), приблизительно 16×6 см. В основном 2 м, а некоторые более 5 м! Их пришлось разрезать (по длине) на 2 части! Более мелкие доски подбирались по мере необходимости.

«Стекло»: эта часть, конечно, очень специфична для данной ситуации: здесь собраны большие, выброшенные акриловые листы, но с приклеенной к ним грязной пластиковой фольгой. Было много работы по очистке листов от липкого клея.

Теплице нужно прозрачное покрытие. Традиционно: стекло. Есть три способа.

1. Использовать доступные, стандартные размеры старых окон. Если окно разбито, заменить будет не сложно.
2. Заказать готовые застекленные рамки.
3. Купить усиленный устойчивый к ультрафиолету поликарбонат. В данном случае использовался для крыши.

Как построить деревянную теплицу своими руками, читайте в инструкции на сайте, ниже смотрите пошаговые фото. В конце галерее показано еще несколько примеров теплиц в исполнении автора.

Как построить теплицу своими руками из дерева

Если вы думаете, что теплица своими руками из дерева – это пережиток прошлого, и будущее целиком и полностью принадлежим «универсальным» металлическим лего-конструкциям – то ошибаетесь. Как живой и абсолютно экологичный материал, дерево никогда не выйдет из моды, и пусть оно наиболее не защищено от влаги, жары и времени, из него получаются замечательные конструкции! Ярким тому примером служат крепкие финские конструкции из клееной сосны – их каркасы просто-напросто перед использованием пропитывают антисептиком и хорошо высушивают. И стоят такие парники более 20 лет! Вот что значит технология и правильный подход – о чем мы вам в этой статье и расскажем.

В чем могут преимущество деревянных каркасов?

Вот какие преимущества есть у древесины как материала для строительства каркаса:

• Дешевизна. Согласитесь, раздобыть качественные бруски не так-то и сложно.
• Простота. Работать с таким материалом может даже человек, весьма далекий от строительства.
• Возможность легкой замены. Поломалась или подгнила деталь? Вы легко замените ее на другую.
• Легкость крепления любого материала, будь то стекло или поликарбонат.
• Абсолютная экологичность – дерево к тому же еще и «дышащий» материал.
• Простота сборки и разбора каркаса.
• Небольшой вес, и, в то же время, устойчивость.
• Внутреннее устройство: в таком сооружении можно без проблем крепить полки и специальные приспособления, устанавливать автоматику и все остальное. Попробуйте то же провернуть в промышленной модели с ее строго фиксированной шириной, высотой и изогнутыми дугами – это не так просто, как кажется на первый взгляд!
• Нетребовательность в уходе.
• Возможность построить сооружение той высоты, ширины и конструкции, какой только ваша душа пожелает.

И, наконец, парники достаточно эстетичны и отлично вписываются в окружающий ландшафтный дизайн – это вам не арочные железные туннели массового производства.

Как построить действительно долговечную конструкцию?

Главное правило долговечности и прочности – это правильная подготовка самой древесины к использованию. А поэтому, где бы вы ни раздобыли бруски и как хорошо бы они не выглядели, обязательно предварительно очистите их щеткой от грязи и песка, промойте и дайте посохнуть достаточно времени. После этого зачистите наждачной бумагой со средней зернистостью или же каким-нибудь влажным абразивом.

Главное, следите за тем, чтобы покрашенная теплица, сделанная из дерева не покрывалась трещинами – если такие появились, тут же их закрасьте, иначе материал начнет моментально впитывать влагу и гнить изнутри. То же самое касается пузырьков на краске – очистите в таком месте слой и снова загрунтуйте поверхность. Если же из-за какого-то механического повреждения часть каркаса оголилась полностью, тогда используйте для ее обработки алюминиевую грунтовку: нанесите первый слой краски и через некоторое время – еще два слоя. Обратите также внимание, из какой именно древесины вы строите парник – если это мягкие породы, то красить ее нужно будет два раза в год.

Также антисептик значительно продлевает жизнь сооружению – он защищает его от разрушающего влияния влаги.

Готовы? Присмотрите для себя какой-нибудь чертёж среди предложенных – и в путь!

Проект №1

Проект №2

Проект №3

5 самых популярных моделей деревянных теплиц

Перед тем, как построить свою конструкцию, закупите качественный материал, все необходимые инструменты, и внимательно рассмотрите, каким будет каркас. Все современные чертежи лучших деревянных сооружений просты и доступны, и не намного сложнее по своей сути, чем детское Лего. И уж поверьте, что построить такую теплицу намного легче, чем собрать какую-нибудь сборную по толстому тому криво переведенной инструкции.

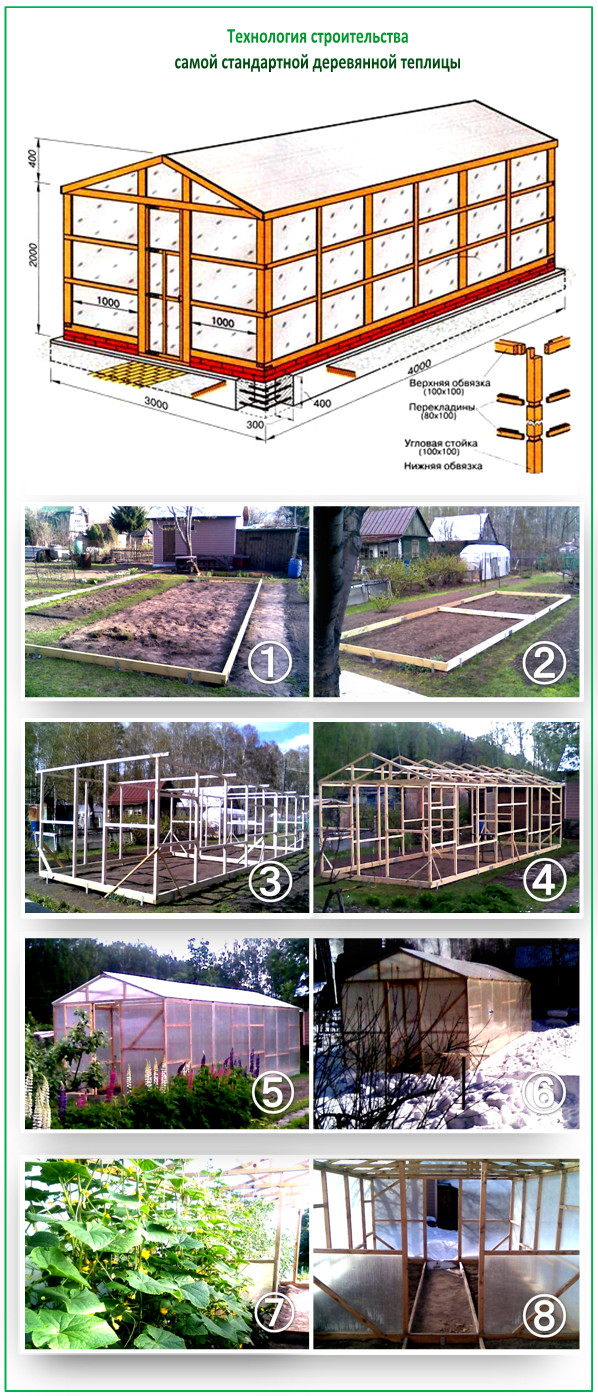

Вариант 1. Небольшая стандартная конструкция

Размеры – 6х4 м. Покрытие – поликарбонат, фундамент – любой. Итак, вот пошагово сам процесс строительства:

• Шаг 1. Строим фундамент. Для этого пробурите грунт примерно на 60 см – до ПГС (обычно сначала идет плодородный слой, потом песок и только потом плотные слоя). Заливам столбики через предварительно вставленные шпильки.
• Шаг 2. На столбиках собираем обвязку из бруса лиственницы размерами 100х100. Саму обвязку притягиваем гайкой с шайбой к столбам.
• Шаг 3. Возводим каркас и обтягиваем его пленкой – вот и все!

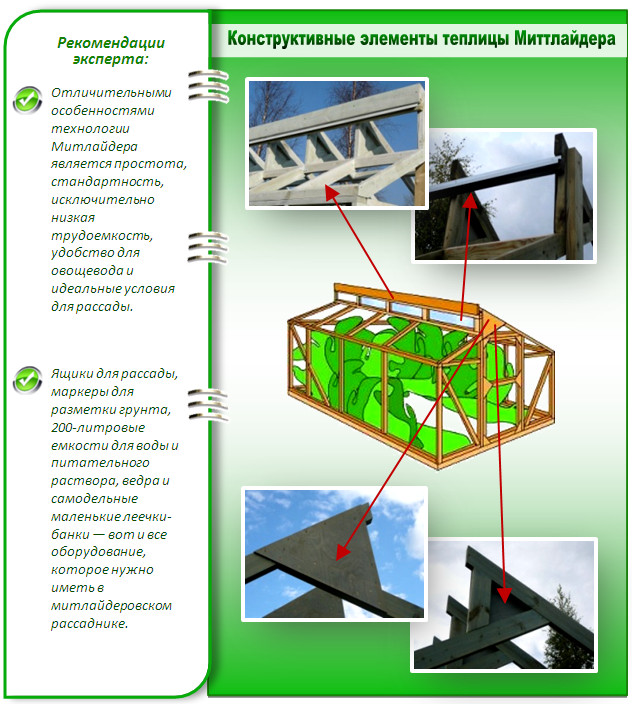

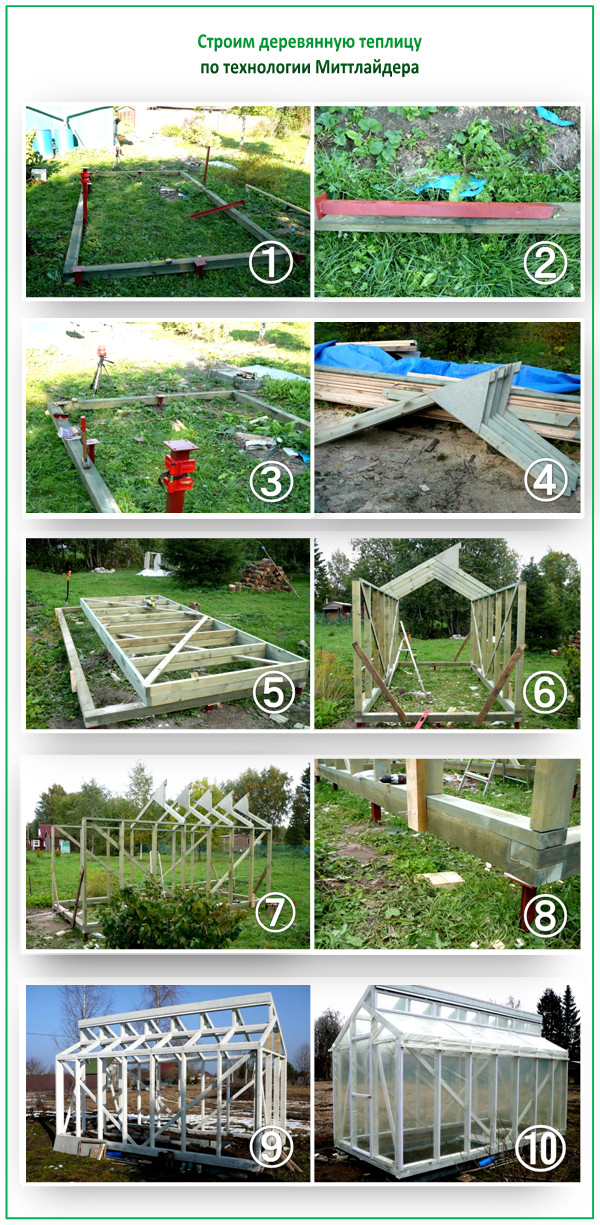

Вариант 2. Деревянная теплица по Миттлайдеру

Конструкция, которую вы видите на фото, имеет такие размеры: 4 м в ширину, 8,40 м в длину, и высота в коньке чуть более 3-х метров. Согласно знаменитой технологии Миттлайдера, по которой она строилась, у нее два разновысоких ската и несколько форточек под самым коньком.

Для конструкции были использованы доски 50х100. Итак, а теперь сама постройка:

• Шаг 1. Строим фундамент. Для этого парника  – монолитную ленту 20х35 см с арматурой 4х8 мм. Снаружи пропитываем Пенетроном для того, чтобы он впоследствии не крошился, а с целью эстетики можете обложить его натуральным камнем.
• Шаг 2. Устанавливаем каркас и пропитываем Сенеж-Био. Стойки должны получиться с шагом 72 см.
• Шаг 3. Организовываем форточки в верхней части конструкции – как на чертеже. В этой конструкции их будет четыре, площадь каждой – 16 м2. По возможности ставим автоматику для их открытия.
• Шаг 4. Крепим поликарбонат – обязательно без щелей.
• Шаг 5. Занимаемся поливом – заводим водопровод, ставим большую емкость и разводим трубы на три грядки под капельный полив.

На такую теплицу у вас уйдет в плане строительного материала примерно 2 куба досок 50х100. А на сколачивание дверей и форточек уйдут еще штучные бруски по 30х50 и 50х70 – вот и все расходы!

Вариант 3. Деревянный парник под поликарбонат

В этой конструкции каркас строится из бруска 45х45 мм. Длина – 8 метров, ширина – 2,7 м. В ней можно установить целых две двери и восемь форточек. Между стойками делайте расстояние не больше метра, и каждая ферма должна опираться сразу не две стойки – за исключением центральной.

Порядок работ:

• Шаг 1. Основанием обвязки служит металлический уголок 45х45 или же 50х50 мм. Сделайте с помощью болгарки надрез вдоль полки на 12 см, отогните под прямым углом и получите то основание, на которое и закрепите обвязку.
• Шаг 2. Покрасьте уголок два раза антикоррозийной краской.
• Шаг 3. Забейте в землю, проверьте все по уровню и закрепите бруски обвязки на саморезы, состыковывая их при этом в полдрева.
• Шаг 4. Все стыки усильте металлической пластиной.
• Шаг 5. Нижнюю обвязку по периметру зашейте оцинковкой и заглубите в землю.
• Шаг 6. Поликарбонат на крыше закрепите саморезами с резиновой шайбой, а все остальное – с пресс-шайбой.
• Шаг 7. Торцы поликарбоната закройте уголком из пластика – на углах теплицы. Сами листы кладите внахлест, обрабатывая их по краям силиконовым герметиком.
• Шаг 8. Нижнюю обвязку обрабатываем в два слоя антисептиком и красим.

Подробное видео для этого варианта:

Вариант 4. Конструкция под пленку

В качестве покрытия берите пленку «Светлица». Порядок работ:

• Шаг 1. Делаем фундамент. Так как конструкция будет не тяжелой, сварите обычные небольшие самодельные сваи – такие, как вы видите на фото. Сделать их можно из уголков 50х50 мм, длина у них – 900 мм, покройте их грунтовкой в два слоя и забейте в землю.
• Шаг 2. Выровняйте сваи по лазеру и переходите к сборке основания.
• Шаг 3. Теперь устанавливайте стропильные конструкции – возьмите фанеру ФК 8 мм, соедините с ПВА D4 и саморезами 4х45.
• Шаг 4. Поставьте бортики для грядок – для этого хорошо использовать шифер 10 мм. А возле него со стороны улицы кладем пенопласт.
• Шаг 5. Теперь красим каркас. Только помните, что доски еще до начала строительства нужно обработать невымываемым антисептиком Неомидом. А красить лучше Пинотектом – два слоя базы, а потом еще два – поверхностных.
• Шаг 6. Собираем рамки для форточек и дверей.
• Шаг 7. Обтягиваем всю конструкцию пленкой «Светлица».
• Шаг 8. В самой теплице натягиваем тросы для подвязки растений.
• Шаг 9. Устанавливаем системы полива и автопроветривания.

В таком парнике, если он стоит в достаточно холодной местности, можно натянуть внутри еще и вторую пленку, прикрепив ее к каркасу степлером. Пусть даже самую дешевую – зато эффект порадует, поверьте.

Статья в тему: Делаем правильную теплицу под последующее обтягивание пленкой

Вариант 5. Переносная теплица на фундаментных блоках

Одно из главных преимуществ деревянной конструкции, как вы знаете, – это возможность ее разбирать и даже переносить ввиду легкости веса. Возможно, и у вас именно такой участок, где подобная необходимость в будущем не исключена. Но это не значит, что вам полностью придется отказаться от какого-либо фундамента – ввиду необходимости бетонирования – вы просто продумайте такой, какой можно будет все-таки разобрать. Как, например, у варианта, основой которого служат 2 бруса по 150х150 мм:

• Шаг 1. Копаем ров до песка, сантиметров на 60, насыпаем туда ПГС, хорошо трамбуем и укладываем бетонные блоки по три на каждую сторону.
• Шаг 2. Брус обрабатываем невымываемым антисептиком Неомид и после высыхания обмазываем нижнюю и наружную стороны битумом. Со всех сторон не надо – ведь от солнца битум может нагреваться и давать неприятный запах, а он в сооружении не нужен.
• Шаг 3. Ставим каркас и обрабатываем его все тем же антисептиком.
• Шаг 4. По углам парника крепим метровые раскосы.
• Шаг 5. Готовим шаблонную стропилину, по которой будет делать все остальные.
• Шаг 6. Напиливаем стойки и устанавливаем их.
• Шаг 7. После окончания строительства крыши красим торцы еще и краской.
• Шаг 8. Покрываем конструкцию поликарбонатом 4-8 мм.
• Шаг 9. Внутри теплицы для особого тепла можете применить ЭППС, а по наружной стороне поставьте цементные блоки под камень. Будет и тепло, и эстетично.

И, если вы думаете, что из дерева строятся исключительно «домики», то ошибаетесь – из этого материала получаются шикарные арочные красавицы, диковинные «пирамиды» и потрясающие геодезические купола!

Оцените статью: Поделитесь с друзьями!

Как построить каркас теплицы из древесины на века

Ценовая доступность поликарбоната, уникальные эксплуатационные свойства делают его незаменимой составной частью при возведении сооружений закрытого грунта. Другой составной частью теплиц является каркас.

Сравнения железа, пластиковых труб и дерева не выявляют однозначного победителя: каждый из этих материалов имеет достоинства и недостатки. Но если задаться вопросом, что понравится начинающему дачнику, ответ будет однозначным — деревянная теплица под поликарбонат своими руками. Дерево — материал с массой положительных качеств.

Преимущество деревянных каркасов

Главным достоинством дерева считается лёгкость применения. Постройка деревянного каркаса из бруса доступна каждому, умеющему держать молоток, забивать гвозди и вкручивать шурупы. Прочностью и долговечностью качественная и правильно обработанная древесина не уступает пластиковым трубам. Крепить поликарбонат к брусьям значительно проще чем к дугам. Простой монтаж, лёгкость замены деталей, сравнительно небольшая цена, — всё это преимущества деревянных конструкций.

Фото: коллаж © Восадули.ру

Меньший вес по сравнению с железом позволяет обходиться облегчённым фундаментом, а простота обработки поможет самостоятельно задавать длину, ширину, высоту теплицы, необходимые для выращивания культур.

Постройка долговечной конструкции

Деревянные конструкции теплицы подвергаются разрушающему воздействию солнечных лучей, насекомых, влаги, грибков, микроорганизмов. Долговечность постройки зависит от способов обработки, сорта древесины, её качества. Защитная обработка, доступная любому дачнику, бывает:

• поверхностной — окрашивание;
• проникающей — пропитка антисептиками.

С помощью паяльной лампы можно провести термическую обработку — лёгкий обжиг.

Фото: коллаж © Восадули.ру

Выбираем породу дерева

Сорта древесины подразделяются: на мягкие — легко вбить гвоздь, твёрдые — трудно обрабатываемые. Для сооружения каркасов лучше использовать хвойные породы деревьев. На рынке можно приобрести брус.

• сосна — древесина прочная, мягкая, лёгкая. Высыхая, она почти не коробится, к тому же легко обрабатывается, окрашивается, пропитывается;
• ель близка по структуре к сосне, но отличается значительным количеством сучков. Отсюда сложности в обработке и качественной пропитке антисептиком. Малое содержание смолистых веществ позволяет быстрее сохнуть краске.
• лиственница — структура высокой плотности, изделия получаются очень прочные.

Фото: коллаж © Восадули.ру

Чертежи деревянной теплицы из поликарбоната

Имея перед глазами чертежи, нетрудно определиться с размерами, количеством и стоимостью требуемых стройматериалов. Проект отображает размеры конструктивных элементов, места крепления. На основе графического изображения составляется план последовательности работ по возведению теплицы (или, по-научному, сооружения защищенного грунта). Он включает в себя:

• строительство фундамента;
• монтаж каркаса;
• обшивку боковин, крыши.

Составлять чертёж деревянной теплицы лучше с привязкой к месту установки, выбор которого производится с учетом некоторых особенностей.

Выбор подходящего места для строительства

Урожай тепличных культур во многом зависит от расположения теплицы. Выбирая место постройки теплицы под поликарбонат, следует руководствоваться правилами агротехники. Росту растений, созреванию плодов способствует освещённость. Нельзя устанавливать теплицу в теневой части сада, рядом с домом, хозяйственными постройками. Пристраивая сооружение к дому, надлежит обратить внимание на движение солнца. Лучшим вариантом станет стена направления восток-запад.

Скопление воды, частые заморозки делают низины садовых участков непригодными для установок сооружений закрытого грунта. Предпочтительнее выглядят возвышенности с лёгкими суглинками. Устанавливая теплицу на уклоне, поверхность выравнивают. Монтаж деревянной конструкции на глинистом грунте, где скапливается влага, приведет к быстрому гниению и деформации каркаса. Тяжёлые суглинки улучшают добавлением перегноя, компоста, песка — по ведру на кв. м — под осеннюю перекопку. Теплицу поднимают на 20-30 см над землёй за счёт фундамента. Установка конструкции вдали от дома не оправдана — затрудняются полив, подключение необходимых коммуникаций.

Фото: коллаж © Восадули.ру

Строительный материал

Материал для строительства фундамента обуславливается типом теплицы и состоянием грунта. Создание надёжного основания потребует использование бетона, бетонных блоков, песка, гравия, щебня, цемента, кирпича, дерева, арматуры.

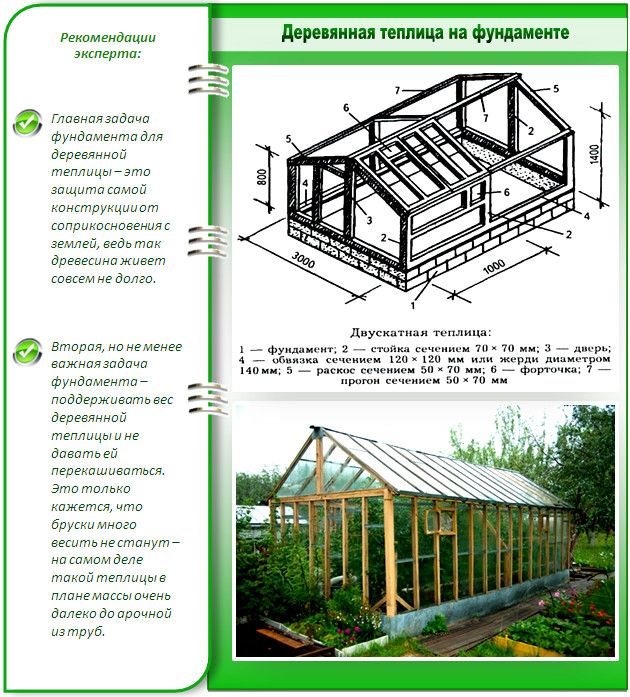

Закладка фундамента

Существенное несоответствие фундамента и конструкции ведёт к деформации, разрушению теплицы.

Выбирая способ закладки, необходимо учитывать тип теплицы: зимняя или сезонная, срок службы: длительный или краткосрочный, размеры.

Если не планируются частые переносы каркаса, то основание следует делать капитальным. Оно придаст теплице устойчивость, защитит от неблагоприятного воздействия осадков, положительно скажется на урожайности. Деревянная, сравнительно лёгкая конструкция, может обойтись без капитального фундамента. Небольшую теплицу, обшитую поликарбонатом, можно установить на ленточный фундамент из бруса. Несложный монтаж и демонтаж позволят быстро перемещать сооружение по участку.

Брус сечением 150х150мм, обработанный антисептиком, укладывается в траншею глубиной 20 см, по размерам возводимой теплицы. Защитой от воздействия почвенной влаги послужит рубероид. Ряды брусьев соединяют металлическими штырями. Для значительных сооружений защищенного грунта потребуется более прочное основание. Бетонный ленточный фундамент, считается недорогим и практичным вариантом. По периметру предполагаемого строения выкапывается канава глубиной 30 см и шириной 35 см. Дно засыпается слоем песка — 10 см. В залитый бетон по всему периметру монтируют анкерные болты диаметром 12 мм. После застывания на бетон укладывают 2 ряда кирпичей, рубероид и широкий брус-основание, оставляя свободным пространство анкерных болтов.

Фото: © suburble.com

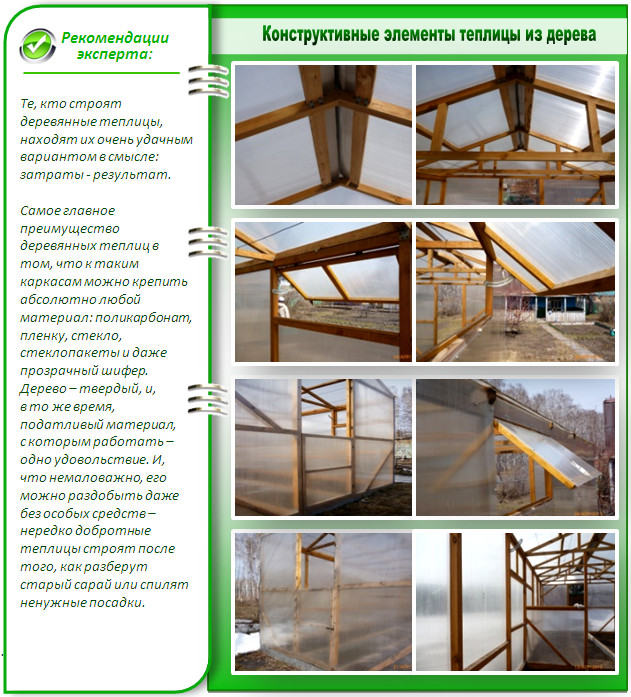

Возведение каркаса

Нижние деревянные элементы каркаса теплицы необходимо пропитать антисептиком, части внешней стороны обработать битумом. Сбить конструкцию по форме фундамента и закрепить с помощью анкерных болтов к широкому брусу-основанию.

По углам устанавливают стойки, используя брус: для облегчённых теплиц 50×50 мм, значительным сооружениям лучше подойдёт 100×50 мм.

Верхние части угловых стоек деревянного каркаса теплицы соединяют между собой. Затем по всему периметру расставляют вертикальные опоры на расстоянии 1 м друг от друга, используя параллельные обвязки. Детали между собой скрепляются металлическими уголками. В длинной теплице из дерева и поликарбоната, сделанной своими руками для выращивания томатов, лучше предусмотреть 2 двери на противоположных сторонах. Для них устанавливаются вертикальные опоры с расстоянием 100 см, позволяющие вкатывать тележку. Для лучшего проветривания крытого сооружения предусматриваются форточки на местах пересечения поперечных и продольных конструкций.

Фото: коллаж © Восадули.ру

Скрепление конькового бруса и стропильных элементов производят фанерными накладками с усилением металлическими уголками.

Покрытие деревянной теплицы

Правильное соединение поликарбоната с деревянным каркасом станет залогом долгосрочного использования сооружения закрытого грунта. Существуют несколько способов крепления:

• профильное — на каркасе устанавливают соединительные профили, куда вкладываются панели поликарбоната;
• точечное — крепление происходит непосредственно к каркасу;
• смешанное — сочетание двух первых типов.

Занимаясь монтажом, следует учитывать, что при температурных перепадах от — 30°С до + 30°С, происходит изменение размера листа поликарбоната на 4,88 мм.

Спасут листы карбоната от преждевременного температурного разрушения следующие средства: профильные соединения, предусмотренные зазоры, отверстия, превышающие диаметр крепежей на 2-3 мм, термошайбы. Проводить работы по укрытию теплицы полимерными плитами лучше при температуре 18-20°С. Накрытие деревянного каркаса сопровождается подготовительным процессом раскройки, сверления отверстий, торцевой заделки.

Стандартные панели поликарбоната имеют длину 6, а ширину – 2,1 метров. Укрывать целыми листами деревянное сооружение можно при совпадении размеров. Пример – боковые конструкции каркаса. Линии отреза, делящие поликарбонат на отдельные части обшивки, отмечают маркером. Резку проводят с помощью электрического лобзика или строительного ножа. Остатки пластиковых опилок, попавшие внутрь ячеек, необходимо удалить с помощью насоса, пылесоса.

Фото: коллаж © Восадули.ру

Сверление отверстий — момент ответственный. Избежать повреждения поликарбоната поможет правильно подготовленное рабочее место, которое должно быть ровным, чистым, сухим. Край полимерного листа освобождают от защитной плёнки на 5-8 см. Отверстия, после совмещенной разметки, сверлят на расстоянии 40-50 см одно от другого, не задевая ячеек между плитами.

Когда все необходимые отверстия сделаны, торцы поликарбоната заклеивают лентами, защищающими от проникновения внутрь ячеек насекомых, микроорганизмов, влаги.

Накрыть заготовками деревянный каркас несложно.  Главное — проконтролировать правильность укладки панелей светозащитным слоем наружу и предусмотреть температурный зазор в 5 мм.

Монтаж двери и форточек

Конструкция деревянной теплицы, накрытой поликарбонатом, отлично удерживает тепло, создаёт предпосылки к повышению температуры, а потому должна предусматривать наличие дверей и форточек. Назначение сооружения закрытого грунта, размер, высаживаемые культуры влияют на конструкцию двери. Длинная теплица предполагает два широких (100 см) входа, позволяющих свободно перевозить садовый инвентарь и проветривать помещение. Заготовку поликарбоната закрепляют на дверной каркас, сбитый из брусьев 50×50 мм. К двери прикрепляют ручки и навешивают её на петли. Наличие форточек снижает возможность заболевания растений грибковыми заболеваниями, способствует завязыванию плодов (высокая температура и влажность ведут к стерилизации пыльцы).

Фото: © pinterest.com

Конструкция и размер форточки позволяют использовать полубрус размером 30×50 мм. Детали открывающейся конструкции соединяют способом шип-паз или используют торцевое соединение на саморезах. Металлические уголки придадут форточке дополнительную надёжность.

Самые популярные модели деревянных каркасов

Выращивание овощей в теплицах является неотъемлемой частью огородничества. Долгие годы использования сооружений закрытого грунта позволили отобрать лучшие модели, успешно применяемые на садовых участках. Популярными типами деревянных каркасов считаются:

• небольшая стандартная конструкция;
• деревянная теплица по Миттлайдеру;
• деревянный парник под поликарбонат;
• конструкция под пленку;
• переносная теплица на фундаментных блоках.

Небольшая стандартная конструкция

Небольшие размеры стандартного сооружения, 6×4 м, позволяют обходиться простым  фундаментом. Для его постройки необходимо:

1. Выкопать траншею глубиной 0,5-0,8 м.
2. По углам вбить металлические уголки — 100 мм.
3. Засыпать слоем песка, щебня, утрамбовать, уложить любые неиспользованные материалы: плиты садовых дорожек, куски бетонного бордюра, красный кирпич.
4. Поверх расстилается рубероид.
5. К металлическим уголкам притягивается обвязка из бруса — 15х15 см, на которой возводится каркас.
6. Готовое и закреплённое сооружение обшивается листами поликарбоната.

Деревянная теплица по Миттлайдеру

Большие размеры сооружения по Миттлайдеру (длина — 12, ширина — 6, высота — 2,7 метров) требуют надежного основания, а именно ленточного фундамента — 20×30 см. Обязательное условие теплицы по Миттлайдеру — расположение с востока на запад. Вентиляционные створки окон южной стороны препятствуют проникновению холодного северного ветра, обеспечивая освещённость и тепло. Конструкция фрамуг в верхней части кровли способствует естественной циркуляции воздуха, помогающей сохранять необходимый уровень углекислого газа для питания наливающихся плодов.



Прочность каркаса обеспечивается частотой стоек, устанавливаемых через 70 см. На возведение каркаса потребуется значительно больше материала, чем для обычной теплицы такого же размера. Однако оно того стоит. Значительные размеры теплицы обеспечивают оптимальный микроклимат растениям. Резкие перепады погоды не особенно влияют на температурный режим внутри.

Деревянный парник под поликарбонат

Выращивание качественной рассады овощных культур, особенно капусты, требует наличие парников, которые могут быть самых различных размеров. Удобными для работы считаются такие габариты: ширина 90-110 см, высота 80-100 см, длина — в зависимости от участка. Сооружение может быть односкатным, двускатным, с плоской крышей.

Важно, особенно для односкатного парника: конструкция должна располагаться с востока на запад.

Для возведение деревянного парника потребуются:

• доски — толщина 30 мм, ширина 200 мм;
• бруски — 50×50мм:
• рейки;
• крепежные уголки;
• антисептик.

Постройка двускатного парника начинается с выравнивания поверхности. Доски распиливают по нужным размерам, сбивают короб. Сооружение изнутри обрабатывают антисептиком, высушивают, обшивают рубероидом. Посередине торцов короба устанавливают стойки — брусок 50×50 мм, — которые крепятся уголками. (Если парник длиннее 2 м, необходимо предусмотреть среднюю стойку под коньковый брус).

На стойки укладывается коньковый брус — 50×50 мм, закрепляется саморезами и уголками. Затем изготавливают рамы из квадратных реек – 20×20 мм, по размеру боковин. К рамам крепится поликарбонат. Готовую конструкцию соединяют с каркасом.

Переносная теплица на фундаментных блоках

Теплица из поликарбоната на деревянном каркасе, сделанная своими руками, — сооружение достаточно лёгкое, предполагающее в процессе эксплуатации перемещение на другое место. А потому фундамент тоже должен предполагать упрощенную выемку и перенос. Для этого подойдут небольшие бетонные блоки — 20×20×40 см или газонный блок – поребрик 500×70×211мм. В зависимости от размеров теплицы копается траншея глубиной 60 см, дно засыпается песком. Расставляются блоки по углам и на середине всех сторон. На них укладывают деревянный брус – 150х150, пропитанный антисептиком. Свободное пространство между конструкцией и землей заполняется песком. Сверху расстилается рубероид. На такое основание можно установить имеющуюся или вновь построенную теплицу.

Разновидности конструкций и чертежи

Деревянный каркас и поликарбонат дают простор фантазии, позволяя возводить теплицы любой конфигурации:

• арочные;
• куполообразные
• односкатные
• пирамидальные
• двускатные

Изготовить теплицу необходимой функциональности и нужных размеров поможет чертеж. Грамотно выполненный план включает расчёт количества материалов, определяет порядок сборки, размеры элементов конструкции. Отображение на бумаге упрощает выбор формы возводимого сооружения, делает его наглядным. Дополнительные сведения о той или иной конфигурации помогают принять верное решение.

Арочные

Конструкции подобного типа отличает простота сборки. Изготовление каркаса, установка теплицы займут максимум 2 дня. Карбонат легко гнётся, не требует герметизации новых швов. Фрамуги для проветривания легко монтируются между поперечными и продольными рёбрами.

Арочные теплицы выдерживают значительные снеговые и ветровые нагрузки.

Изогнутая поверхность меньше отражает солнечные лучи, обеспечивая доступ равномерного света. Влага конденсата внутренних поверхностей стекает по стенам, не попадая на растения. Покрытие толстым сотовым поликарбонатом даёт возможность эксплуатации в зимний период. Максимально используется площадь внутри. Потолочный полукруг способствует удобству монтажа освещения, дождевальной установки.

Фото: коллаж © Восадули.ру

Арочные конструкции легко увеличиваются путем добавления новых секций.

Куполообразные

Главное назначение сооружений защитного грунта — максимальный урожай овощных культур.

Сложность возведения купольной деревянной теплицы, расход материалов и полученная минимально полезная площадь дают понимание: строение назначению не отвечает.

Внутри теплицы приходится размешать грядки неправильной конфигурации. Установка шпалер становится бессмысленным занятием. Говорить про удобства работы не приходится. Теплицы куполообразной формы имеют одно достоинство — являются украшением ландшафтного дизайна.

Односкатные

Садовым участкам небольшой площади больше подойдут односкатные сооружения закрытого грунта. Конструкции подобного типа устанавливаются в качестве пристройки к домам, хозблокам, капитальным ограждениям. Теплица располагается на южной стороне стоящего объекта. Длина односкатного сооружения соответствует размеру стены. Высота и ширина – в зависимости от количества грядок выращиваемых культур. Угол ската – исходя из климата. Минусом пристенных теплиц, особенно при ориентации юг – сервер, станет слабая освещённость.

Фото: коллаж © Восадули.ру

Пирамидальные

Увлечение тайнами Востока привело к появлению на садовых участках теплиц пирамидальной формы. Возведение необычного сооружения ведётся с соблюдением особых требований. Основание — квадрат с равносторонними гранями строго определенной длины. Ребра каркаса должны сходиться вверху — обязательно над центром основания. Каркас устанавливают, строго учитывая направления сторон света. Вход — на северной стороне.  Ошибка в пропорциях (расчёты требуют учитывать соотношения основания – 1,57, а рёбер — 1,49 к высоте) лишают пирамиду чудодейственных свойств. Утверждения, что пирамидальная конструкция способствует выздоровлению растений и увеличению урожая, научных доказательств не имеют. Но даже если б это и было так, сама конструкция не приспособлена к получению большого урожая.

В пирамиде, наверное, хорошо выращивать рассаду, проращивать семена. Она послужит украшением ландшафта.

Двускатные

Двускатные сооружения продолжают оставаться самыми используемыми на садовых участках. Теплицы бывают двух видов:

• сезонные — используемые с весны по осень;
• зимние — отапливаемые.

Сезонные сооружения закрытого грунта подразделяются на стационарные и переносные. Стационарные возводят на заглубленном фундаменте. Переносные, облегченные — устанавливают на поверхностных или свободно извлекаемых основаниях.

Фото: © pinterest.com

Зимние теплицы — прочные конструкции, укрытые поликарбонатом, на капитально выполненном основании, с освещением и отоплением. Выращивание овощных культур и зелени ведётся круглогодично. Одно-, двухмесячные перерывы необходимы для замены грунта, ремонта вышедших из строя элементов конструкций.

Достоинства двускатной теплицы проверены временем.

Простая конструкция даёт возможность возведения из легкообрабатываемых материалов — деревянного бруса. Прочное сооружение надежно противостоит ветровой и снеговой нагрузкам. Площадь закрытого грунта максимально используется. Удобный уход за культурами — облегчению труда способствует возможность увеличения дверного проёма. Высота конструкции позволяет работать не сгибаясь. Высота двускатной теплицы содействует равномерному прогреванию, свободному проветриванию, что даёт возможность выращивать любые овощные культуры и даже совмещать посадки.

Потраченное время на постройку сооружения закрытого грунта окупается сторицей. Выращивание огородных культур становится максимально приспособленным под индивидуальные особенности владельца. Ширина проходов, длина шпалер, форточки, двери, — всё соответствует точному назначению. Деревянная теплица под поликарбонат своими руками кроме значительной экономии средств – строить её дёшево — удовлетворяет ещё и потребность ощутить себя творцом небольшого, но собственного пространства.

Теплица своими руками из дерева: варианты изготовления каркаса

При выращивании сельскохозяйственных культур, помимо правильной агротехники, необходимо еще создать максимально благоприятные условия для роста и развития растений.

Единственным решением здесь является обустройство тепличного помещения, именно в нем удается поддерживать оптимальный микроклимат на всех этапах вегетации.

Существуют разные варианты, но наиболее доступным и экологически чистым является деревянная теплица, которая при грамотно проведенной обработке способна прослужить не один десяток лет. Покрыть ее можно не только полиэтиленовой пленкой, но и поликарбонатом, стеклом.

Не забудь поделиться с друзьями!

Содержание статьи

Различные конструкции теплиц

Перед строительством надо определиться с размерами и формой конструкции. В зависимости от конфигурации теплицы из дерева бывают:

• с двускатной крышей. Это прямоугольное строение внешне схоже с домиком, где угол ската тепличной кровли не более 30 градусов;
• круговые. Парник делается в виде небольшого павильона с шестью и более углами, оборудованного окнами или форточками для лучшей циркуляции воздуха;
• арочные. Теплица в форме арки благодаря привлекательному внешнему виду и функциональности пользуется большой популярностью среди огородников;
• пристенные. Это отличный вариант, если на огороде мало места для обустройства полноценной теплицы. Это строение пристраивают к стенке дома, сарая или другого сооружения;
• грунтовые (углубленные). Такие тепличные помещения изготавливаются для агрокультур, требующих более прохладные условия для произрастания.

Зачастую ширина теплицы составляет 2,4–3 м, этого размера в полной мере хватает для обустройства двух грядок и прохода между ними. Высота строения до 2 м, длина – 6 м.

Обратите внимание! Если планируется выращивать огурцы и томаты в одной теплице, то, учитывая разные требования этих культур к уровню влажности и температуре воздуха, следует предусмотреть дополнительную перегородку с дверями внутри помещения.

Такое разделение поможет поддерживать комфортные условия для видов растений, плохо переносящих совместное произрастание.

Фундамент

Для постройки стационарной теплицы с использованием тяжелых оконных рам необходимо подготовить мелкозаглубленный ленточный фундамент либо основание из свай, выполненных из кирпича или бетона на песчаной подушке. Их высота 40–60 см.

Над поверхностью земли он должен возвышаться минимум на 30 см. Монтируют нижние несущие бруски на металлические уголки, забетонированные в основу фундамента. За счет такой технологии в тепличном помещении будет всегда тепло, что так необходимо для ранних посадочных работ. Для большей надежности парник оснащают печным отоплением с дымоходом, которое проходит под полками, стеллажами.

В случае изготовления облегченного варианта теплицы, накрытой пленкой, будет достаточно и брусовой обвязки.

Такое мобильное строение при необходимости можно разобрать либо переместить на другое место. Но здесь есть один нюанс: если положить брус на землю, то он в скором времени сгниет. Оптимальное расстояние между ним и поверхностью земли должно быть 4–5 см. Чтобы закрепить бруски, нужно предварительно вбить в землю металлические уголки длиной 800–900 мм. Во избежание коррозийных изменений уголки грунтуют. Для сохранения дерева от пагубного воздействия влаги нужно под него уложить слой рубероида.

Крепят брусовую обвязку к металлическим уголкам при помощи анкерных болтов. Щели между брусками и грунтом засыпают землей и утрамбовывают. Если использовать вместо уголков кирпичи, то фундамент для теплицы будет менее прочным и надежным.

Каркасная классическая теплица из дерева

Деревянный каркас для теплицы должен быть изготовлен из качественных материалов с высокими рабочими характеристиками.

Подготовка материалов

Для изготовления самодельной теплицы понадобятся пиломатериалы из лиственницы. Они отличаются высокой степенью устойчивости к процессам гниения и зарекомендовали себя как высокопрочные материалы. Но лиственница дорогая, поэтому ее можно заменить сосной или любой другой древесиной, предварительно пропитанной защитным составом от гниения. Сделанная из толстых брусьев теплица простоит несколько лет.

Для изготовления каркаса тепличного помещения выбирают доски или брусья со следующими параметрами:

• влажностью до 20%;
• без наличия дефектов в виде гнили, следов поражения вредоносными насекомыми;
• ровной поверхностью, без сколов, трещин и иных признаков брака.

На размер пиломатериалов влияет вес конкретного укрывного материала. Поскольку самыми востребованными материалами для накрытия парника являются полиэтиленовая пленка с толщиной 100–200 микрон, стекло плотностью 5–10 мм и поликарбонатные листы 4 мм, то используют бруски для обвязки с сечением 100 x 100 мм и брус для стоек 50 x 100 мм. Для обустройства грядок потребуются разные по ширине и длине доски, шифер.

Разметка участка

При выборе места под установку теплицы нужно ориентироваться на такие рекомендации.

Участок должен быть достаточно открытым и освещенным, чтобы на строение не падала тень от других сооружений, а также садовых насаждений. Конструкцию из поликарбонатных листов хорошо размещать рядом с южной стеной жилого строения, но с учетом возможного схода снега с крыши. Нужно рассчитать оптимальное расстояние, чтобы не разрушить парник.

Во избежание застоя влаги лучше отдавать предпочтение местам на возвышенности. На глинистом грунте строить теплицу также не рекомендуется из-за застоя воды, что препятствует нормальному воздухообмену в корневой системе агрокультур.

Для лучшего прогрева грунта ранней весной тепличное сооружение обустраивают на южных склонах холмов.

Такой подход к выбору участка под теплицу позволит обеспечить в достаточном количестве свет и тепло внутри ее пространства. Разметку выполняют при помощи колышек и веревки.

Установка каркаса

Подробная схема изготовления теплицы из бруса своими руками выглядит следующим образом.

По всему периметру нужно присоединить брус-основание (50 x 100 мм) к закладному креплению. С торцевой части строения следует предусмотреть зазор для установки дверей.

После чего необходимо выставить опорные стойки (50 x 50 мм) по углам и сторонам сооружения и закрепить к основе посредством металлических уголков и саморезов. Следующим этапом укрепляют боковые и угловые опоры при помощи пиломатериалов (50 x 50 мм) по диагонали.

Остается провести монтаж дверной коробки к боковым опорам, закрепить карниз с торцов и обустроить двускатную кровлю.

Стенки и двери

Для изготовления деталей используют полубрус с размером 45 x 90. Здесь главное – выполнять соединение элементов рам под одним и тем же углом. Доски полотна панели сначала вставляют в раму, заранее сделав в ее деталях четверть, – это будет выемка под доски полотна. После чего заготовки обрезают под углом с учетом определения размера. Верхние рамы также нужно подготовить под стекла. Для сборки панелей применяют прошедшие сушку доски.

Монтаж панелей начинают с торцевых стен. Для этих работ подойдут финишные крепежные элементы с маленькими шляпками и длиной 75–100 мм. Сборка боковых панелей теплицы производится по аналогичной схеме. Установленные между стойками панели обязательно должны быть обработаны антисептическим средством.

Для деревянных строений подойдут двери облегченной рамной конструкции. Монтаж ручки рекомендуется делать на отдельную доску в двери.

Остекление

На элементы фронтона монтируют рейку, промазывают герметиком и в полученные гнезда вставляют подогнанные согласно размерам стекла. С наружной стороны аналогичным образом укрепляют стекла и фиксируют гвоздиками небольших размеров.

По такому же принципу осуществляют установку стекол на крыше теплицы. Роль опоры будет выполнять рейка, зафиксированная по боковым поверхностям стропильных балок, где предусмотрен отступ на толщину стекла и рейки от верхнего края. Для фиксации стекла применяют герметик, штапик и гвозди.

Что рекомендует Митлайдер

Подробная инструкция по возведению американской теплицы немного отличается от привычного варианта.

По периметру основания укладывают пиломатериалы длиной 3 м и сечением 100 x 100 мм. Производят фиксацию углов саморезами и проверяют диагонали образовавшегося прямоугольника. Выполняют контроль горизонтально расположенных брусьев посредством уровня.

Затем вбивают колышки по периметру основания и прикручивают их саморезами. Сбивают боковые стенки, снова измеряют диагонали и устанавливают укосы.

Прикручивают ровно выставленные стены к основанию. Торцевые стенки изготавливают из пиломатериалов с сечением 50 x 50 мм, выдержав расстояние между ними в 70 см.

Делают два окна, где основа для рамы выполняется под углом в 30 градусов. При помощи фиксаторов и навесов производят монтаж оконных конструкций.

Дверь изготавливают из брусков с сечением 50 x 50 мм. Осуществляют монтаж клиньев (7 мм) к основе: по углам и два в точке соединения двери с бруском посередине. Устанавливают дверь.

Пошаговая схема монтажа крыши такая:

Начинают собирать 5 конструкций, и для каждой берут одно стропило длиной 1900 мм и одно – длиной 1310 мм.

Обратите внимание! При этом северный склон, в отличие от южного, должен быть выше на 45 см. Расстояние между крайними точками 2,4 м.

Клинья – треугольники из фанеры монтируют с шагом между крепежными элементами в 0,5 м. Сначала устанавливают два боковых стропила на стену, а затем три другие. Монтаж осуществляют посредством саморезов.

Для установки оконных створок размещают брус (75 x 50 мм). Поверх крепят дополнительную доску. Подготовленные небольшие брусья крепят ниже окон между стропилами.

Выполняют обшивку каркаса полиэтиленовой пленкой, поликарбонатными листами. На этом основные работы можно считать оконченными.

Теплица из дерева, изготовленная своими руками, – это относительно недорогой и практичный вариант. Но собирать ее нужно в точном соответствии с предложенной схемой, предварительно обработав все пиломатериалы антисептическими средствами. При грамотном подходе такая конструкция позволит долго получать богатый урожай томатов, кабачков, зелени и многих других овощей.

видео-инструкция по монтажу своими руками, особенности конструкций с каркасом из дерева, чертежи, цена, фото

Все фото из статьи

Деревянный брус обрел свою популярность неслучайно. Надежность, практичность и доступность сделали его наиболее распространенным материалом, используемым в дачном строительстве. Теплицы из дерева под поликарбонат при условии правильной обработки древесины способны прослужить верой и правдой до 7 лет. Итак, если вы твердо решили, что такая теплица непременно должна появиться на вашем участке, примемся за дело.

Теплица из дерева своими руками из поликарбоната – это отличный способ построить дачную тепличку с небольшими затратами

Проект теплицы

Чертежи теплиц из поликарбоната с деревянным каркасом – это то, с чего начинается строительство.

Наиболее распространенный вид деревянной теплицы – двускатная. Своим видом она напоминает небольшой домик с крышей, скат которой не превышает 30°.

Круговые теплицы имеют фору павильона с шестью или более углами. Для вентилирования таких конструкций потребуется устройство дополнительных форточек и окон.

Пристенная теплица из дерева и поликарбоната своими руками дает возможность возвести конструкцию с минимальным использованием полезной площади

Пристенные конструкции стоит выбирать в случае небольшой площади участка. Основой теплицы служит южная стена строения.

Углубленная (грунтовая) актуальна, если ее «жители» требуют низких температур.

Чертеж деревянной теплицы своими руками из поликарбоната (классическая форма с двускатной крышей)

Вышеописанный чертеж деревянной теплицы можно справедливо назвать советской классикой, такие строения встречаются по всей территории необъятной России и возводятся с 30-х годов.

• Для такой конструкции рекомендуется возведение монолитного или блочного фундамента ленточного типа с глубиной закладки 40 см.
• Глубина котлована – 1 м 20 см.
• Рекомендуемая марка цемента – М400 или М500.
• Система отопления – печное с дымоходом, который прокладывается под стеллажами.

Интересный факт!
Двускатные теплицы считаются исконно русскими, но все их преимущества были оценены в Швеции, Канаде и Австрии.
Особым почетом они пользуются у поклонников органического земледелия.

Возведение фундамента

Фото кирпичного фундамента для теплицы

Оптимальное решение для такого вида теплицы – кирпичный или железобетонный фундамент.

Деревянный каркас – относительно легкая конструкция, не требующая капитального, мощного основания.

В частном домостроительстве большинство проектов ориентированы на размеры 3х6 м, именно эти габариты будут взяты в расчетах.

Ленточный фундамент – наиболее долговечный и прочный

1. Первым шагом будет проведение разметки. Для этого потребуются веревка и колышки. Геометрия проверяется по диагоналям, если они отличаются – конструкция будет кривой.
2. Выкопайте траншею глубиной не менее 300 мм (в случае возведения ленточного фундамента) и 200 мм для ленточно-столбчатого фундамента. Ширина может варьироваться в пределах от 0,2 до 0,3 м.
3. Выставьте опалубку, засыпьте небольшую подушку, состоящую из щебня и песка (5-10 см), тщательно утрамбуйте.
4. Более прочным будет высокий армированный фундамент, позволяющий получить бетонную монолитную ванну, которая отлично сохранит влагу.
5. При вязке арматуры вставляйте арматурные вертикальные маяки с интервалом в 1,5 м. С этой же целью можно использовать анкерные болты.

Обратите внимание! При монтаже армирующего каркаса делайте угловые соединения из согнутых под прямым углом прутьев арматуры. В противном случае велика вероятность того, что углы разорвет.

6. В случае нестабильного грунта рекомендуется возведение ленточно-столбчатого фундамента такого же периметра. Единственное отличие заключается в необходимости бурения шурфов в 1-1,2 м по углам конструкции.
7. В шурфы вставьте асбоцементные трубы или в несколько слоев свернутый рубероид.
8. На завершающем этапе фундамент заливают бетоном и оставляют на месяц. Если строительство проводится в летнее время, не забывайте систематически орошать фундамент водой, это поможет избежать растрескивания.

Обвязка теплицы

То, насколько деревянная теплица своими руками из поликарбоната будет долговечной, зависит от правильности обвязки, которая проводится деревянными брусьями.

Чаще всего обвязку проводят профилированным брусом с сечением 100х100 мм. Соединение по углам делают в полдерева.

Обратите внимание!
Брус из свежеспиленного дерева под действием температур может повести.
Чтобы этого избежать, брус 100х100 мм получают путем соединения гвоздями или саморезами двух отдельных брусьев 100х50.

Особого внимания требует вопрос предварительной обработки бруса, который соприкасается с фундаментом, а при отсутствии последнего непосредственно с землей.

Наиболее доступный способ – пропитка древесины отработанным машинным маслом, которое не обладает запахом в отличие от креозота. Такие несложные действия помогут продлить срок службы бруса еще на 5-10 лет.

Прежде чем вы приметесь за обвязку, уложите гидроизоляцию, роль которой можно возложить на рубероид с битумом. Обвязка крепится с помощью маячков из арматуры, которые ранее были оставлены в фундаменте. (См. также статью Сорт древесины: особенности.)

Гидроизоляция рубероидом с битумом

Сборка теплицы

Установка стен

1. Установка стен начинается с угловых стоек, для которых будет достаточно бруса 50х50 мм или уголка, полученного из 2 брусков 50х50 и 100х50. Последний вариант более удобный для крепления и долговечный.
2. Угловые стойки соедините брусом 50х50 в верхней части. По возможности сделайте это цельным бруском. Монтируйте вертикальные поперечные распорки с шагом в пределах от 50 до 70 см.
   Если у вас в распоряжении не оказалось бруса нужной длины, выполняйте монтаж постепенно – установив вертикальные распорки, последовательно набивайте верхнюю планку.

Процесс установки стен теплицы

Совет!
Сборку стен можно выполнять из отдельных деревянных рам.
Такой способ удобен тем, что конструкция при необходимости легко демонтируется.

3. Вертикальные опоры для дверей устанавливают на расстоянии 800 мм. Желательно чтобы они были усиленными и состояли из двух планок.

Установка крыши

Выбирая форму крыши, ориентируйтесь на те нагрузки, которые ей предстоит выдержать зимой

Нижеописанная последовательность монтажа предполагает установку двускатной крыши, имеющей конек в верхней части. Форма крыши определяется количеством снега, который ежегодно выпадет в регионе. Если предполагаются обильные снегопады, отдайте предпочтение крыше с более крутыми скатами. Она требует больше затрат на материалы, но станет гарантией того, что снежные завалы не повредят теплицу.

Если стены сооружения были собраны из рам, аналогичный метод можно применить и к крыше. Это позволит проводить частичный ремонт или вовсе снимать крышу на зимний период.

Быстро смонтировать крышу можно из рам, заготовленных заранее

Для каркаса крыши используется брус 50х50 мм. Первым выставляется верхний брусок, на который в дальнейшем будет монтироваться конек. Для этого соедините стропила в начале и в конце конструкции.

При наличии цельного бруска зафиксируйте обе конструкции. Если такового нет, натяните струны из лески между установленными частями и постепенно по ним наращивайте верхний брус и монтируйте стропила.

Для конструкции в 6 метров потребуется прокладка двух промежуточных реек с интервалом в 2 метра. На них посредине устанавливается распорка под верхний брус.

Если ваша крыша будет собираться из рам и укладываться секциями, необходимо сделать зазор на толщину самой рамы между стропилами и коньком. В этом случае раму заводят под конек и крепят к боковой стене.

Монтаж поликарбоната

Цена поликарбоната определяется толщиной и техническими характеристиками, такими, как свето- и теплопроводность

Не последнее место в долговечности теплицы занимает толщина и качество поликарбоната. Особую актуальность этот вопрос обретает при возведении зимних теплиц. Расчет необходимой толщины для определенного региона проводится с учетом коэффициента теплопроводности поликарбоната.

Толщина листа	Коэффициент теплопроводности
16 мм	2,3 Вт/м²
10 мм	3,1 Вт/м²
8 мм	3,4 Вт/м²
6 мм	3,6 Вт/м²
4 мм	3,9 Вт/м²

Монтаж поликарбоната проводится с помощью саморезов, для этого в листах просверливаются отверстия, продевается саморез, который закручивается в стропила. Листы фиксируются по всей площади теплицы, за исключением дверей.

Инструкция по монтажу поликарбоната с помощью разъемного профиля

Наиболее простым способом монтажа поликарбонатных листов можно справедливо назвать применение профилей, которые крепятся непосредственно к каркасу.

Второй способ – фиксация резиновых или бутилкаучуковых прокладок с дальнейшим монтажом листов. Швы крепят шурупами, привинчивая к металлическим накладкам. Благодаря этому нагрузка, которая создается привинченными шурупами, распределяется по большей площади.

Помните, что монтаж поликарбонатных листов выполняется с вертикальным расположением сот – так, чтобы влага или дождевая вода стекали по ним. Не забудьте загерметизировать места соединения панелей, для этого используются разборные или неразборные соединительные профили.

Процесс крепления поликарбонатных листов

Установка дверей

На завершающем этапе монтажа устанавливается дверь. В качестве основы используются доски, сбитый каркас уложите на поликарбонатный лист, отрежьте лишнее и привинтите лист к раме. Дверь деревянной теплицы навесьте на петли, прикрепите ручки. Вот и все – ваша теплица готова!

Вывод

Строительство на дачном участке можно превратить в хобби, интересное и занимательное. Немного творчества, фантазии и, конечно же, следование технологическому процессу, и вот у вас в распоряжении небольшая тепличка, радующая ароматной зеленью и овощами. Всерьез задумались о строительстве теплицы? Тогда видео в этой статье для вас.

Теплица своими руками из дерева

Деревянная теплица до недавнего времени являлась своего рода классикой, а металл для парников использовался не слишком активно. Это не удивительно: отходы пиломатериалов имелись практически в любом дворе. Зачем платить за металл, когда под руками есть бесплатные расходники? Сегодня, конечно же, ситуация изменилась, но не критично.

В этой статье содержится нужная информация о строительстве теплицы из дерева своими руками — пошаговую инструкцию по монтажу плюс советы, касающиеся преимуществ материала и его выбора.

Деревянная теплица: преимущества, выбор дерева, строительство

Если вы задумали построить деревянную теплицу своими руками из поликарбоната, то следующая информация будет очень полезной.

Преимущества теплиц из дерева

Самое главное преимущество самодельных теплиц из дерева – их низкая, по сравнению с металлическими, теплопроводность. Эти слова могут показаться несерьезными – общая площадь дерева, примыкающего к покрытию поликарбоната не так уж велика. Вот в чем дело: металл быстро настывает, охлаждаясь от поликарбоната или пленки, соседствующих с ним, затем отдает холод внутрь теплицы. С деревом же этот процесс происходит медленнее.

Стоит упомянуть доступность материалов для монтажа: доски и брус /бревна продаются во всех магазинах, занимающихся товарами для строительства, ремонта. Также можно использовать отходы пиломатериалов после плотницких работ или взять брус/доски после разборки чего-либо.

Обладая даже начальными навыками в столярном деле, своими руками можно сделать красивую теплицу

Выбираем породу дерева

Самый лучший вариант деревянного каркаса теплицы, своими руками собранной – конечно же, лиственница. Она очень устойчива к влаге и поражению грибками, поэтому появление гнили или плесени маловероятно. Кроме того, парник получится практически вечным – лиственница от времени становится только прочнее, как бы каменея. Недостатков эта порода не имеет, кроме, разве что, одного: очень высокая цена.

Дуб по своим эксплуатационным характеристикам очень близок к лиственнице. В зависимости от разновидности, древесина может быть чуть тверже или мягче, биоустойчивость находится примерно на таком же уровне. Ценник на дубовые и на лиственничные пиломатериалы кусается, поэтому упомянутые породы для постройки теплиц из дерева используются редко.

Из дуба и лиственницы строятся красивые деревянные теплицы своими руками, фото показывает пример остекленного сооружения

Оптимальный вариант для теплицы из дерева, своими руками построенной – сосна. Она достаточно прочна, устойчива к влаге и грибкам. Конечно, для длительной, беспроблемной эксплуатации потребуется постоянный уход за каркасом: периодическая обработка гидрофобными, антисептическими составами или покраска. Ценник здесь нельзя назвать совсем низким, однако строительство парника сильно по карману не ударит.

Обратите внимание:  с сосной очень схожа по эксплуатационным характеристикам ель, только ее древесина довольно мягкая. Это делает невозможным использование ели для возведения масштабных теплиц. Но небольшой парник площадью до 7 м2 при желании можно. Ни в коем случае не применяем для изготовления березу или осину – они не устойчивы к гниению, сильно коробятся от влаги.

Сосновый каркас, сделанный своими руками

Проектирование теплицы из дерева

Перед тем как построить теплицу своими руками из дерева, надо ее правильно спроектировать. Вначале определяемся, какого рода парник нужен – смотрим фотографии в доступных источниках, выбираем понравившиеся конструкции. Руководствуемся следующим:

• Местоположение участка, отведенного для строительства в деревне.
• Ширина и длина площадки, которая будет занята теплицей из дерева.
• Ветровые и снеговые нагрузки в районе – от этого зависит конструкция кровли.

Понятно, что фото могут не в полной мере соответствовать вашим запросам. Поэтому следующим этапом будет рисование эскиза, где конструкция теплицы из дерева будет отражена с нужными поправками. Также здесь можно отметить примерные размеры и характеристики строительных материалов. Для примера возьмем небольшую деревенскую теплицу, не требующую серьезных расчетов.

Теплица из дерева своими руками, на фото каркас, забранный пленкой

Продолжаем делать деревянную теплицу своими руками, чертежи будут следующим этапом. По готовому эскизу делаем чертежи парника. Тут оперируем точными цифрами, внимательно все рассчитываем. На каждой проекции выставляем размеры всех элементов, даже если они идентичны. Обязательно проставляем точки крепежей. Дополнительно на чертеже отмечается:

• Качество, сечение пиломатериалов.
• Качество, размеры крепежей, отдельно для каждой разновидности.
• Качество, количество других метизов.
• Если делаем фундамент, то вписываем марку бетона, фракцию песка, гравия, сечение арматуры.

Проект деревянной теплицы из поликарбоната своими руками, чертежи делаются с точными размерами

К сведению:  чертежи всегда начинаем делать с проекции полностью готовой постройки. Далее, «раздеваем» парник, разбираем его на отдельные части. Чертим каркас целиком в разных ракурсах, затем отрисовываем отдельные узлы, элементы. Чем больше сооружение, тем более подробными должны быть чертежи.

Для проектирования теплицы из дерева своими руками чертежи должны быть как можно более подробными

Строительство теплицы из дерева: каркас нижней части

Мы будем делать упрощенный вариант, без устройства фундамента. Основанием послужит брусовая обвязка 8 х 15 см. Укладывать на землю мы ее не будем – по периметру рамы, на расстоянии 60 х 80 см друг от друга, прикручиваем заостренные обрезки металлического уголка. Полностью собранную обвязку переворачиваем так, чтобы уголки были обращены к земле.

Утапливаем всю конструкцию из дерева так, чтобы от почвы до бруса оставался зазор 5 см. Периодически прикладываем строительный уровень, следим, чтобы не было перекосов. К этому моменту следует отнестись очень внимательно, так как отклонение в несколько градусов может вызвать перекос всей постройки.

На первом этапе строительства теплицы своими руками из дерева собираем нижнюю обвязку

Далее переходим к монтажу угловых стоек. Они выставляются по строительному уровню, крепятся нагелями, как на рисунке ниже, или стальными уголками. Каждую стойку до тех пор, пока не будет смонтирована верхняя обвязка, фиксируем временными подпорками. Кстати, на этом рисунке вы можете рассмотреть способ стыковки элементов нижней обвязки – здесь это половинная врубка.

Совет, как сделать теплицу из дерева своими руками: угловые стойки устанавливаются с помощью стальных уголков или нагелей

Теперь устанавливаем промежуточные стойки. С нижней обвязкой они стыкуются при помощи полной или неполной половинной врубки, окончательное крепление производится стальным уголком. Как угловые, промежуточные стойки снабжаем временной фиксацией. Как выглядит полная и неполная врубка, хорошо видно на рисунке:

Два варианта врубки промежуточных стоек из дерева

Завершающий этап сборки каркаса нижней части – монтаж верхней обвязки. Она выполняется тем же брусом, что и нижняя, только стыкуются элементы не врубкой, — они просто примыкают друг к другу. После того, как верхняя обвязка будет сделана, снимаем временную фиксацию.

Каркас без крыши

Монтаж кровли, двери и форточек

Вначале на земле собираем стропильные фермы. Потом при помощи стального уголка надо закрепить их на верхней обвязке, снабжая, как стойки, временной фиксацией, которую снимем только после того, как будут смонтированы рамы для фрамуг.

Стропильные фермы, установленные на верхнюю обвязку

Обратите внимание:  дверь делаем самую простую: брусовый прямоугольник с несколькими ребрами жесткости внутри. Навешиваем на две-три пары петель. Если есть необходимость, нижнюю часть каркаса по всему периметру обшиваем доской, чтобы получился своего рода цоколь.

Установка двери

Возвращаемся на крышу: надо установить рамы для фрамуг. Они не монтируются целиком, а собираются из отдельных частей прямо на стропилах. На следующем рисунке хорошо видно, по какому принципу это делается. На готовые рамы навешиваем фрамуги – каждую на две петли.

Схема монтажа фрамуг

Осталось немного доработать каркас. Собранная конструкция получится очень крепкой, однако дополнительная жесткость не помешает. Ее обеспечиваем путем монтажа дощатых треугольников. Фиксируются они в ключевых узлах – примерно так, как на фото ниже. Готовый каркас обрабатываем гидрофобным и антисептическим составами, даем хорошо просохнуть.

Усиление каркаса треугольниками из доски

Монтаж поликарбоната

Заключительный этап – укрытие теплицы из дерева поликарбонатом. При раскрое материала начинаем с самых больших деталей, переходя затем к мелким. Учитываем, что стыки листов обязательно должны приходится на стропильные ноги или опорные стойки. На крыше, если расстояние между стропилами очень большое, организуем обрешетку, как на рисунке. Защитную пленку с материала снимаем непосредственно перед его монтажом, а никак не после или задолго до.

К сведению:  листы поликарбоната нельзя укладывать внахлест. Во-первых, не получится герметичного соединения, во-вторых — пострадает внешний вид всей конструкции. Поэтому работаем строго в стык.

Такая теплица из дерева и поликарбоната своими руками собирается за один рабочий день

А теперь немного об особенностях монтажа поликарбоната. Он должен делаться только специальными термошайбами, обеспечивающими герметичное вхождение саморезов в материал. На следующем рисунке показана конструкция термошайб и правильное их вхождение в брус и поликарбонат. Также здесь видно, что края элементов закрываются специальным профилем – он должен присутствовать обязательно, в качестве защиты воздушных каналов от попадания в них влаги и загрязнений.

Пример монтажа термошайб

Еще один пример строительства теплицы своими руками из дерева, видео охватывает некоторые особенности сборки каркаса отличного от того, что описан в этой статье.

Проект теплицы из поликарбоната своими руками: чертеж с размерами

• Разделы
  • Питание
  • Здоровье
  • Флористика в саду
    • Астровые
    • Розы
    • Тюльпаны
    • Гортензия
    • Рододендроны
    • Лилии
    • Гладиолусы
    • Ирисы
    • Клематисы
    • Обустройство клумб
    • Пионы
    • Папоротники
    • Флоксы
    • Подбор растений для сада
    • Многолетние цветковые
    • Луковичные и клубневидные
    • Однолетние и двулетние
    • Травянистые растения
  • Овощи
    • Чеснок
    • Лук
    • Сорта томатов
    • Вредители и болезни овощей
    • Грибы
    • Тыквенные
    • Морковь
    • Картофель
    • Перцы
    • Капуста
    • Зелень и пряности
    • Баклажаны
    • Другие овощные культуры
    • Бобовые
    • Уход и посадка овощей
    • Выращивание картофеля
    • Выращивание томатов
    • Сорта огурцов
    • Выращивание огурцов
  • Ягоды
    • Жимолость
    • Вредители и болезни ягод
    • Сорта винограда
    • Малина
    • Смородина
    • Барбарис
    • Спиреи
    • Уход и посадка кустарников
    • Другие плодовые кустарники
    • Крыжовник
    • Ежевика
    • Сорта земляники
    • Уход и выращивание земляники
    • Уход и выращивание винограда
  • Садовые деревья и кустарники
    • Вредители и болезни деревьев
    • Яблони
    • Груши
    • Вишни
    • Черешни
    • Цитрусовые
    • Орехи
    • Сливы
    • Абрикосы
    • Персики
    • Декоративные кустарники
    • Уход и посадка яблонь
    • Выращивание деревьев и кустарников
  • Подкормки и удобрения
    • Сидераты
    • Подкормки
    • Удобрения и гербициды
  • Комнатные растения
    • Суккуленты и кактусы
    • Антуриумы
    • Орхидеи
    • Герани
    • Бегонии
    • Фикусы
    • Ампельные
    • Уход за комнатными растениями
    • Комнатные деревья
    • Луковичные комнатные
    • Декоративно лиственные
    • Красивоцветущие
    • Экзотические растения
    • Фиалки
  • Хвойные растения
    • Туя
    • Можжевельник
    • Ель и сосна
    • Кипарис
    • Выращивание хвойных растений
  • Болезни и вредители растений
    • Заболевания растений
    • Защита растений
    • Вредители
  • Инструменты и техника
  • Календарь посадки
  • О

Панель из поликарбоната пластика для теплицы. Линии капель воды на поверхности в виде абстрактного фона.

.

Другие стоковые иллюстрации

Панно из зеленой ткани, изготовленное методом каретно-сцепного устройства. Элемент мягкой мебели. Ткань

Солнечная панель — гистограммы из долларовых банкнот

Винтажный шрифт текста НА ЗАКАЗ на фоне квадратных деревянных панелей.

Сделано в Дании, вывеска на панели

Панель светоизлучающая на светодиодах

Бамбуковая шторка. Панельная штора спокойного зеленого цвета из бумаги и полиэстера.

По сравнению с листами VS, борьба с фоном в плоском дизайне комиксов сделана из полутонов, молния

Богато, вектор, викторианский дизайн панно

Линейный векторный узор, повторяющий линии плетения, стили узор из четверти линейной окружности.

Государственный флаг США штата Небраска представляет собой синюю панель с изображением в центре государственной печати, выполненную из золота и серебра на

.

Абстрактный фон, нарисованный вручную. Кляксы и пятна для вашей картины или панно. Расписная фактура выполнена в приятной

.

Шкафчик супергероя

Деревянный щит в раме

3d головоломка солнечная панель дом значок

.

Панель из поликарбоната пластика для теплицы. Линии капель воды на поверхности в виде абстрактного фона.

.

Панель из поликарбонатного пластика для теплицы. абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы. абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы.абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы. абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы. линии капель воды на поверхности как абстрактный фон. закрыть

Панель из поликарбонатного пластика для теплицы.абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы. абстрактные линии из капель воды на поверхности

Панель из поликарбонатного пластика для теплицы. абстрактные линии из капель воды на поверхности

.

No related posts.
