Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

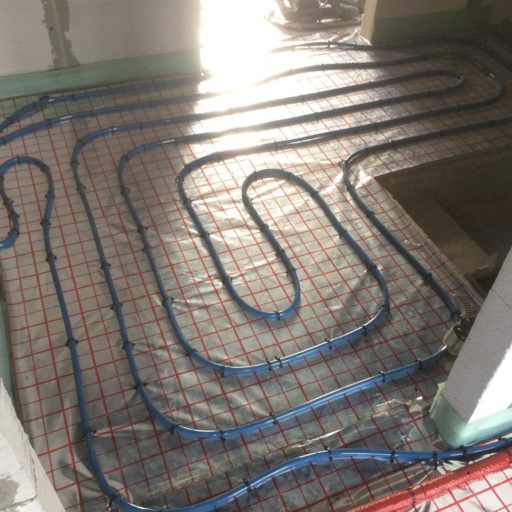

Монтаж трубок отопления можно проводить несколькими способами:

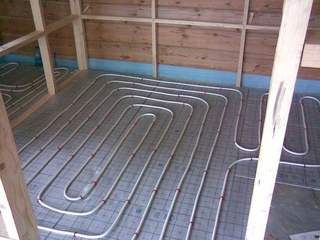

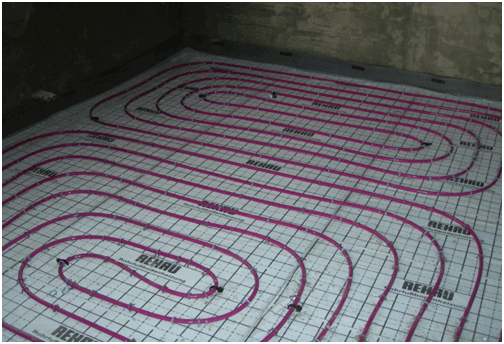

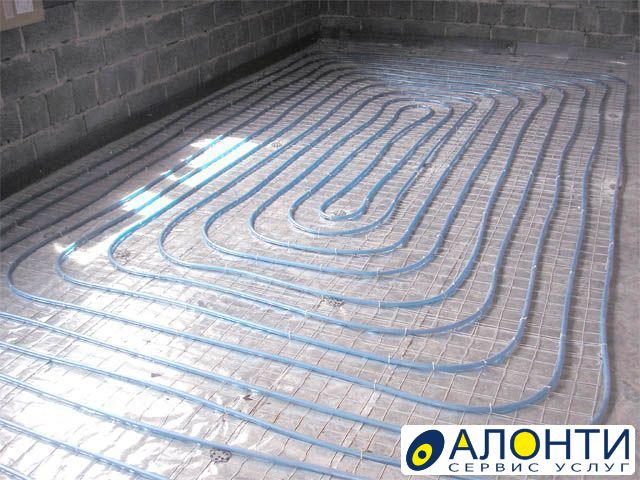

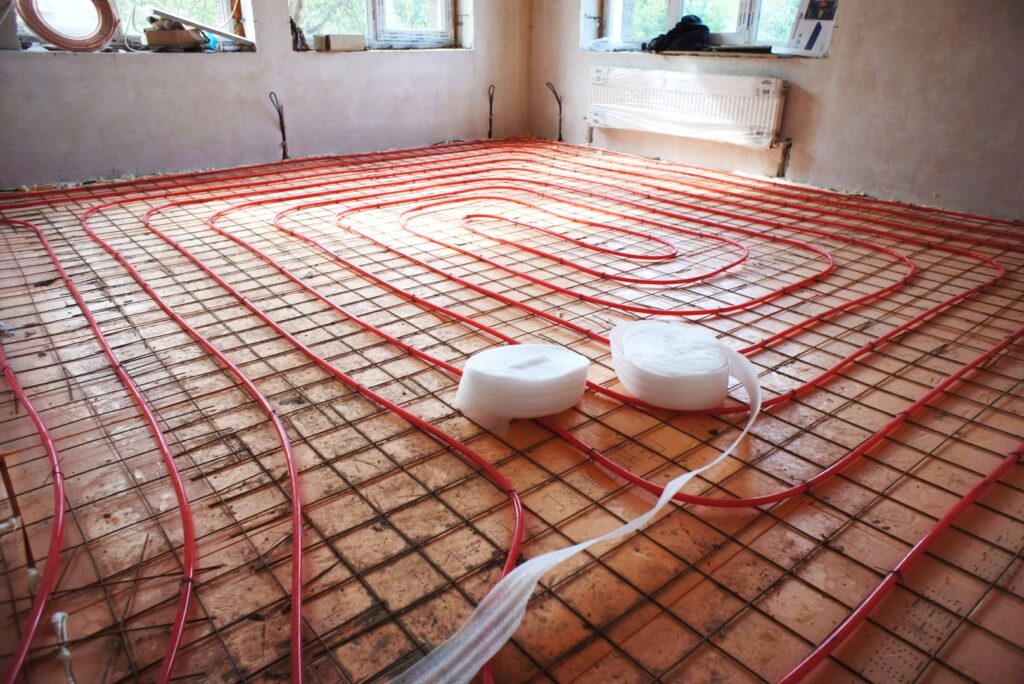

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

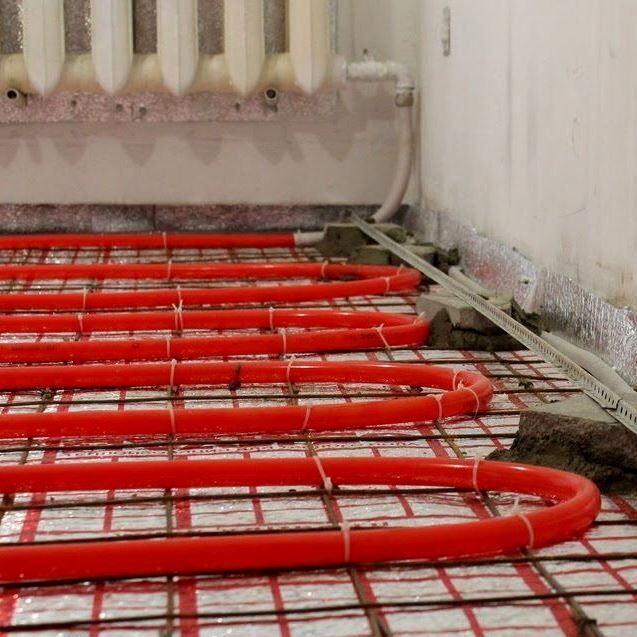

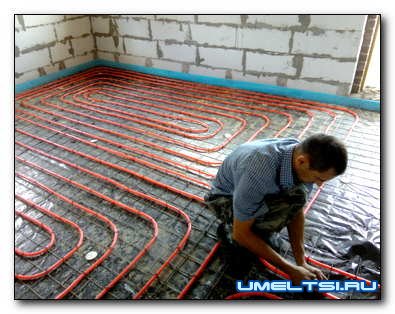

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

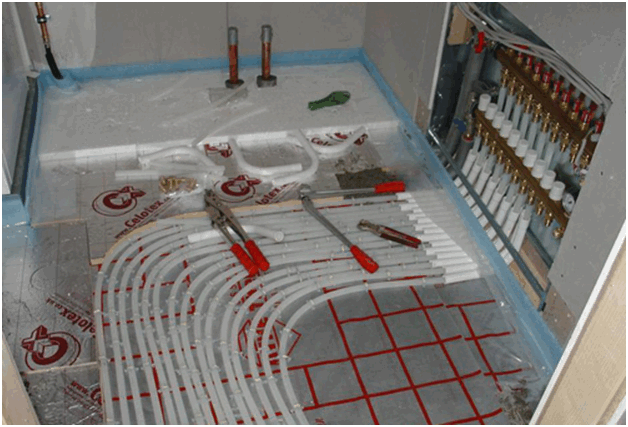

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

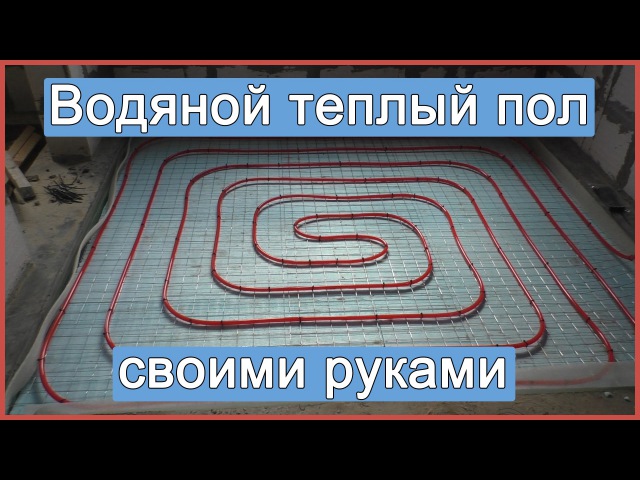

Водяной теплый пол своими руками видео. Пошаговая инструкция.

Содержание

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
2. Не дает электромагнитных излучений.
3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.
2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.

Укладка теплой воды под плитку пола

В основном для частного дома используется система теплых полов водяного типа. Также часто в качестве напольного покрытия выбирается плитка. Создает красивый внешний вид, но при этом обладает отличной теплопроводностью. Кафельный пол в таком случае требует тщательного обогрева, с которым легко справляется теплый пол. Средний радиатор отопления не может передавать столько тепла на основание, поэтому гулять по нему было комфортно. Напольная плитка с подогревом и очень хорошо сочетается друг с другом. Существуют разные системы установки водяного пола.

Варианты монтажа теплого пола

Первоначально стоит подумать, как лучше сделать укладку теплого пола, какой вариант выбрать этот. Тротуар может быть выполнен стяжкой пола, методом пастбища (без бетонной стяжки), а также деревянными шпалами (укладка ведется поверх лаг). У каждого из них есть свои особенности и тонкости в работе.

Бетонные шпалы потребуется приобрести для работы определенный набор материалов. Все, что предстоит сделать в будущем, — провести строительство водозаборного теплого пола под затирку плитки.При этом все должно соответствовать технике. При наличии дефектов или пустот в основании, приходится делать все работы заново. Когда я уложила стяжку, нужно время до полного высыхания. Только после этого можно производить укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть ровной.

В способе приклеивания используются полистирольные пластины, имеющие алюминиевую пластину с пазами, в которой и наносится трубопровод выбранным шагом монтажа.Затраты в таком случае невелики, а сам процесс укладки горячей воды под плитку пола не занимает много времени. Если необходимо будет изготовить кожух сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства теплого пола на бревнах. Также есть еще два подвида — стоечные или модульные. Когда монтаж произведен полностью, поверх всей конструкции уложены листы гипсоволокна, тогда предоставляется возможность проводить укладку плитки.

Подготовка основания

Когда в руках имеется необходимое количество материала, особенно компонентов теплого водяного пола, можно приступать к подготовке. Поверхность должна быть очищена от посторонних предметов, мусора, пыли и т. Д. Каждый этап заливки стяжки под теплый пол и это требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.

Процесс наполнения Будет зависеть от выбора. При выборе водяного теплого пола лучше проконсультироваться у специалистов в этой области строительства.Кроме того, они смогут рассказать последовательность всех работ даже на подготовительном этапе.

Установка коллекторной группы

Кроме того, должны быть распределены все компоненты теплого водяного пола. Начнем с установки коллектора в коллекторный шкаф. Шкаф можно расположить где угодно, что будет удобнее. При этом он прикреплен к стене вертикально так, чтобы он находился выше уровня поверхности нагрева. При необходимости можно будет подключить несколько цепей.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, произведена установка приборов для регулирования режимов температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру подачи контура теплого пола.

Систему можно полностью отключить с помощью специально установленных клапанов. К этому же клапану и прикреплен коллектор.

И гидроизоляционное основание

Под теплым водяным полом, на который в будущем планируется укладывать плитку, должна быть устроена качественная тепло- и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Утеплитель может быть пенопластом, с одной стороны которого закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания под теплый пол. Стоит отметить, что лучше утеплить водяной пол, чем батарею радиатора. Он не смог испортить эстетичный внешний вид и создать комфортную обстановку.

Здесь нельзя забывать о демпфирующей ленте, которую в готовом изделии можно приобрести в строительном магазине.Его следует монтировать на стене по периметру комнаты на уровне будущей заливки бетонной стяжки. Толщину обычно принимают в пределах 5-8 мм, а высоту — до 15 см. Вы можете не бояться исправлять все больше и больше. Впоследствии все очень просто резать ножом. При самостоятельном изготовлении пояс лучше всего прикрепить к стене саморезами для надежности. Все это сделано по той причине, что обогреваемый бетон имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Крепление отопительных контуров

Лучше всего покупать специальный пол для теплой воды. Это связано с тем, что в нем есть соответствующие слоты, в которые вставляется конвейер. Но очень важно приобрести правильный вариант устройства трубок для теплого пола. На рынке представлен огромный ассортимент. Дополнительно армированный пластик, также есть медь и нержавеющая сталь. Но все же больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных свойств и эксплуатационных характеристик.

Когда такие пазы отсутствуют, устраивается армирующий слой, на котором закрепляются трубы и вся система. Дополнительный армирующий слой может располагаться сверху и на трубках. В этом случае значительно повышается надежность всей конструкции.

Возможны и другие варианты монтажа трубы с бетонной стяжкой. Это разные застежки в виде воротников-защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубы должны располагаться не ближе 10-15 см от стены в помещении.К тому же стандартный шаг выбирается 10-12 см. длина петли не должна превышать 10 см.

Важный этап — выбор той или иной схемы, позволяющей выполнить крепление трубопровода к черному полу. Это может быть не только чисто «змейка» или «улитка», но и комбинированная, при совмещении обоих вариантов в одной комнате. В последнем случае все делается для улучшения качества и эффективности всей системы теплого пола.Поскольку «змейка» не обладает всеми хорошими качествами теплого пола, наличие только зоны выхода теплоносителя, специалисты рекомендуют устраивать двойную «змейку». Все это нужно предварительно отобразить на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, этот вариант позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета воспользуйтесь калькулятором теплого водяного пола.

тестирование системы

Если система спроектирована, перед заливкой бетонной стяжки необходимо проверить исправность и герметичность всех соединений.происходит опрессовка (испытание под давлением). Этот шаг позволит выявить все дефекты монтажа водяного теплого пола, которые впоследствии могли возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, которое примерно вдвое превышает нормальное рабочее давление. Для достижения наилучших результатов можно дополнительно использовать воздушный компрессор. Все проводится минимум сутки. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но обязательно, все работает отлажено.В противном случае, когда она встретится с поверхностью плитки, придется произвести ее демонтаж и снятие стяжки в гостиничную зону, для ремонта. Но в одиночку устранить все без лишних затрат будет сложно.

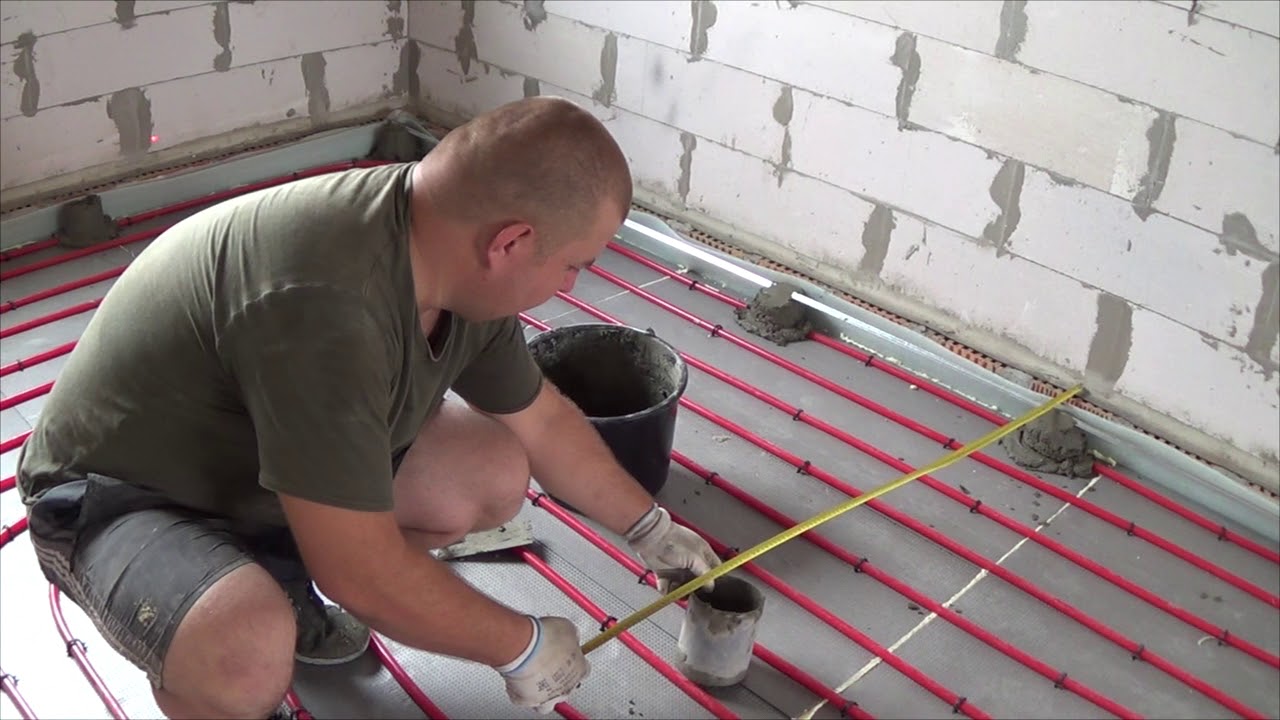

стяжка

Кафель, главное качественно оформить бетонный пол. Обычно это высота 30-60 мм. Следует помнить, что напольное покрытие можно укладывать только примерно через 1 месяц после затирки. За это время происходит высыхание и схватывание цемента.В некоторых случаях производят мероприятия по ускорению процесса сушки. Для этого нужно включить обогреватель в комнате, но температура не должна быть больше 25-30 градусов. В противном случае произойдет неравномерное высыхание и высыхание поверхности. Но лучший вариант в этом случае — естественное высыхание, когда идет дополнительный уход за стяжкой. Лучше подождать дополнительную неделю и не беспокоиться о качестве.

Уменьшить время работ по стяжке пола поверх теплого пола для укладки плитки позволяет самовыравнивающаяся смесь.Он будет готов уже через 10 дней после установки. Более точные сроки указываются производителем на упаковке, и с чем следует уточнить до начала работ.

Укладка плитки

Нет особых условий для выполнения укладки плитки. Теплый пол в воде. Соответствуют любым другим поверхностям. Важно включить правильный теплый пол после монтажа и во время эксплуатации следить за температурным режимом.

В качестве связующего используется специальный плиточный клей для теплого пола.Он должен уметь пользоваться системой теплых полов. Типичные варианты выполнения клея не выдерживают постоянных температурных изменений, особенно при неконтролируемых температурах охлаждающей жидкости.

Склеивание выполняется зубчатым шпателем. Высота зубцов зависит от слоя соединительного элемента и напольной плитки. После того, как клей нанесен на обратную сторону плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не лишним будет оказаться на горизонтальной поверхности с помощью спиртового уровня.В некоторых случаях придется прижать одну сторону ближе к низу, чтобы выдавить излишки клея.

Для ровных швов используются специальные крестовины между плитками, которые могут быть разной ширины. Их устанавливают после укладки плитки на пол теплой водой по углам. Позже их снимают, а по высыхании клея производят затирку швов. Клей может сохнуть даже два дня. Все это тоже прописано в рекомендациях производителя.

При укладке плитки на основание бетонной стяжки для теплого пола вся система не должна находиться в рабочем состоянии.Все отключается до окончания работы. Получается теплый пол после укладки плитки и полного высыхания клея. Когда производится затирка швов, начинается полноценная работа и теплый пол в помещении.

стоимость

Что касается стоимости не только системы теплого водяного пола, но и плитки, уложенной на поверхность, то все будет зависеть от определенных факторов:

1. Приобретаемый фурнитурный материал, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь делается не на год-два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
2. Стоимость коллекторной группы. Более дорогие варианты изделий имеют возможность автоматической регулировки уровня температуры в помещении и давления в контуре.
3. по устройству бетонных стяжек, полностью выровняйте все поверхности.
4. Монтаж теплого пола, который часто проводят Специализированные бригады.

Средняя цена квадратного метра теплого водяного пола 1500-3000 руб.Сюда входят уже имеющиеся материалы и все монтажные работы. Если работа будет вестись не только в одной комнате, а в доме с большой площадью, стоимость работ будет немного снижена. Общая стоимость рассчитывается индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходимо количество опыта и знаний.

Напольная плитка так же, как и непосредственно теплый пол, отлично взаимодействует.Он поставляет качественный утеплитель, а сама плитка отлично подходит для ходьбы по ней босиком.
