Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

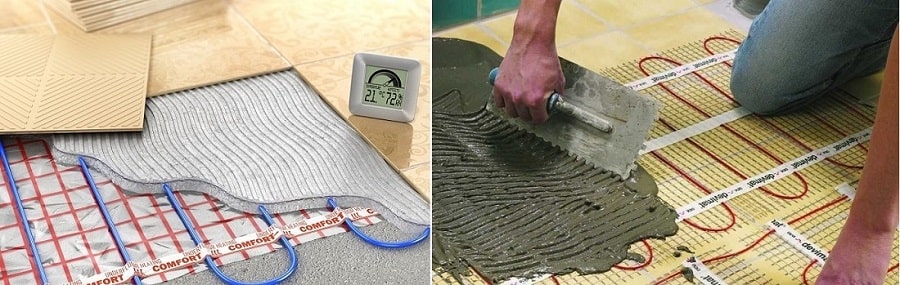

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Как сделать электрический теплый пол под плитку своими руками

Сложно представить отделку современного дома или квартиры без использования керамической плитки. Ее уникальные качества – прочность, высокая гигиеничность, водонепроницаемость, легкость в уборке, отличная декоративность и другие, делают такой материал чрезвычайно востребованным, особенно в помещениях с повышенным уровнем влажности или с высокими абразивными нагрузками на покрытие. Для полов на кухнях, в ванных, санузлах, в банных помещениях, пожалуй, ничего лучше и не придумать.

Как сделать электрический теплый пол под плитку своими руками

Но есть один существенный недостаток – керамический пол относится к категории «холодных», и с наступлением зимы ходить по нему босыми ногами или в легкой домашней обуви становится весьма не комфортно. И очень здорово, что подобный недостаток в наше время легко устраним установкой системы подогрева поверхности пола. Эта технологическая операция – достаточно сложна, но все же видится вполне выполнимой для любого хорошего хозяина дома или квартиры. Итак, как сделать электрический теплый пол под плитку своими руками – мы со всеми подробностями рассмотрим в настоящей публикации.

Почему именно электрический?

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы водяного подогрева поверхности пола, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

Теплый водяной пол от отопления – весьма проблемная задача!

Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления, и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

• Водяные контуры, даже самого высокого качества и безупречной сборки – это все равно определённый риск появления протечек теплоносителя. В электрических полах, понятно, что такое даже не рассматривается.
• Большинство технологий укладки водяного «теплого пола» требует массивной бетонной стяжки – это достаточно трудоемкая операция, требующая немало времени и сил. Кроме того, такая стяжка становится весьма значительной дополнительной нагрузкой на перекрытия. Некоторые электрические полы также требуют стяжки, но ее толщина будет уже существенно меньше. А кроме того, многие нагревательные электросистемы позволяют и вовсе обходиться без заливки стяжки.
• Монтаж трубных контуров – несопоставимо сложнее, чем раскладка нагревательных кабелей или матов.
• Электрический подогрев полов не требует сложного и громоздкого коллекторно-смесительного оборудования. Все ограничивается компактным блоком управления, который, кстати, открывает возможности намного более точной регулировки режимов работы.

Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» — абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …

• Что особо важно для жителей квартир – создание системы электрического «теплого пола» является вполне выполнимой инициативой любого владельца, без необходимости прохождения утомительных процедур согласования и получения разрешения. Единственное условие – это оставаться в границах выделенного лимита мощности потребления (на дом или квартиру положено до 15 кВт) – но выйти за эти рамки сложно даже теоретически.

Электроэнергия, правда, является наиболее дорогой, но при разумном подходе, качественной термоизоляции и грамотно отрегулированной системе подогрева полов вполне можно достичь высоких показателей экономии.

Разница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопления

Получаемый в итоге пол с подогревом будет способствовать наиболее оптимальному распределению тепла в помещении – с максимальной температурой внизу и ее постепенным снижением по мере увеличения расстояния от пола. Кроме того, керамическая плитка, получая «тепловой заряд», имеет свойство его накапливать и постепенно передавать воздуху, что также способствует плавной, наиболее экономичной работе системы, минимизации количества ее включений.

электрический теплый пол

Что в первую очередь необходимо предусмотреть и выполнить перед монтажом электрического «теплого пола»?

Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

• Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
• Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.

Поверхность пола для монтажа системы обогрева должна быть ровной!

Универсальным способом выравнивания полов является

заливка бетонной стяжки – о тонкостях этого процесса можно прочитать в специальной статье нашего портала. А другая публикация поможет разобраться с тем, как самостоятельно выполнить утепленную стяжку с керамзитом.

• Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
• Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.

Несмотря на разницу в сложности своего устройства, практически все термостатические блоки управления рассчитаны на установку в стандартное розеточное гнездо

Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.

• Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.

И в ходе монтажа, и особенно по его завершении, перед пуском, необходимо контролировать правильность и надежность коммутации, соответствие параметров электрической цепи паспортным показателям. В этом случае трудно обойтись без тестера – мультиметра. Лучше его приобрести сразу – стоит он не столь дорого, а в домашнем хозяйстве ему часто находится применение.

Для контроля коммутируемой электрической цепи потребуется мультиметр

• Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.

Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».

Проведение монтажа электрического теплого пола под плитку

«Теплый пол» с нагревательным кабелем

Основные типы нагревательных кабелей

Такая разновидность электрического «теплого пола» подразумевает использование нагревательного кабеля. Он раскладывается по поверхности в определенном порядке, а затем закрывается сверху стяжкой, которая впоследствии становится основанием для укладки керамической плитки.

Существует три основных типа нагревательных кабелей для таких целей:

• Одножильные кабели. Как понятно уже из названия, под изоляцией скрыт только один провод, который одновременно будет выполнять функцию и проводника, и нагревательного элемента. Для этого используется проводник с высоким сопротивлением, обладающий способностью к быстрому резистивному разогреву. По сути – это та же длинная «спираль» в изоляции, которую используют в других нагревательных приборах.

В таких кабелях привлекает только невысокая цена. Но вот монтаж их может вызвать определённые трудности. Чтобы замкнуть цепь кабельный контур придётся выкладывать таким образом, чтобы оба конца бухты сошлись в одной точке – в месте установки блока управления. Вроде бы – не страшно, но на практике случается, когда тесные размеры помещения или его особая конфигурация делают эту задачу чрезвычайно сложной, а порой – даже и вовсе не разрешимой. Дело в том, что должно быть соблюдено правило – ни при каких обстоятельства петли нагревательного кабеля не должны пересекаться между собой.

Принципиальная разница в строении одножильного, двужильного и полупроводникового саморегулирующегося кабелей (сверху вниз)

• С двужильными кабелями уже значительно проще – они имеют два проводника. Роль нагревателя могут играть оба, или же один становится источником тепла, а второй служит только для замыкания цепи. В любом случае на конце кабеля стоит контактная соединительная муфта, в которой оба проводника коммутированы между собой.

Укладка такого кабель не составляет особого труда, так как к точке подключения подводится только один его конец, а то, где окажется второй, с муфтой – уже не имеет никакого значения.

И тот и другой кабель — резистивного действия, то есть нагреваются они одновременно и одинаково по всей своей длине, и регулировка нагрева производится исключительно включением и выключением питания в термостатическом блоке управления.

• Более совершенным является инновационный саморегулирующийся кабель, в котором металлические провода исполняют исключительно роль проводников, а нагрев идет за счет полупроводниковой матрицы, расположенной межу проводами. Концевая муфта выполняет только изоляционную роль, так как два провода между собой не соединяются. Протекание электрического тока идет по всей длине кабеля через матрицу, которая имеет очень интересное свойство. В холодном состоянии проводимость достигает максимума, поэтому происходит быстрый нагрев. Но по мере роста температуры проводимость снижается, и при достижении определенного предела нагрева полупроводник практически полностью «запирается». Причем, это явление прослеживается на каждом отдельно взятом участке кабеля – так происходит процесс саморегуляции.

Это дает весьма чувствительный эффект экономии электроэнергии – кабель не станет потреблять больше, чем ему необходимо для нагрева до определенной температуры. Кроме того, исключается вероятность перегрева.

Такие изделия пока что достаточно дороги, поэтому не получили слишком широкого распространения, но их время, наверняка – впереди. А пока что оптимальным вариантом по сочетанию доступной цены и удобной укладки можно назвать двухжильный резистивный вариант, о котором и пойдет разговор далее.

Любые кабели, кроме своей «рабочей» части, имеют еще и обычный соединительный провод, который не греется в работе, а служит исключительно для коммутации. Такие провода (их обычно называют «холодными концами») соединены с греющей частью специальной муфтой. Другой конец  свободен – именно его и соединяют к соответствующим клеммам термостатического блока управления.

По какой схеме уложить кабель, и сколько его потребуется?

Работа по созданию «теплого пола» всегда предваряется составлением схемы раскладки нагревательных элементов.

Уже упоминалось, что резистивный кабель нагревается равномерно по всей своей длине, и это важное обстоятельство избавляет от многих сложностей. Так, если при укладке водяных контуров приходится применять достаточно сложные схемы – «улитки», «двойные змейки» или «двойные улитки» и т.п., что вызвано постепенной потерей тепла по мере удаления трубы от коллектора, то в нашем случае – все гораздо проще. Главное – обеспечить равномерное распределение тепловой энергии по обогреваемой площади, то есть выбрать правильный шаг укладки – расстояние между соседними петлями кабеля.

При составлении схемы раскладки обязательно принимают во внимание несколько важных моментов:

Пример схемы раскладки нагревательного кабеля

• Место установки терморегулятора (поз. 1) – в принципе, произвольное, но не ниже 300 мм от уровня будущего пола (с учетом заливаемой стяжки и укладываемой керамической плитки). Очень часто его располагают на одном уровне с выключателями – получается общий «ансамбль». В любом случае место должно быть таким, чтобы обеспечивался и визуальный контроль, и быстрота доступа к прибору. Запрещается закрывать пульт блок управления чем бы то ни было – мебелью, ковром, гардинами и т.п.
• Термодатчик на своем штатном сигнальном проводе (поз. 2) должен разместиться точно по центру петли кабеля, и с расстоянием от стены примерно 500÷600 мм.
• На схеме, уже после укладки кабеля, следует вымерить и отметить точки, в которых окажутся муфты – соединительная (поз. 3) на переходе с «холодного конца» на нагревательный кабель, и концевая (поз. 4).
• Никогда не производится укладка кабеля на участках (поз. 5), где планируется установка стационарных предметов мебели (дивана, шкафа, тумбы, и т.п.) или бытовой техники (стиральной машины, холодильника). Выделяемое кабелем тепло должно постоянно отводиться, иначе вполне возможны перегрев и выход всей системы из строя, а крупные предметы локально нарушают нормальный теплообмен пола и воздуха в помещении.

Этим требованием можно пренебречь только при укладке саморегулирующегося кабеля – ему перегрев не страшен в принципе. Однако, есть ли смысл расходовать дорогостоящий кабель в местах, где нагрев не нужен «по умолчанию»?

• При раскладке кабеля края его петель с любой стороны должны отстоять от стен как минимум на 50 мм (поз. N). Если установлен стационарный обогревательный прибор (радиатор, конвектор, печь, камин или даже просто проходит труба отопления), то это расстояние увеличивают как минимум до 100 мм.
• Уже упоминалось правило о категорическом запрещении пересечения кабелей на схеме укладки, даже с разнесением их по высоте в толще стяжки!
• Удобнее всего укладывать обогревательный кабель с фиксацией на специальные монтажные планки (поз. 6). Необходимую их длину для каждого конкретного места также подскажет подготовленная схема.
• Считается, что для наиболее комфортного обогрева пола необходимо «закрыть» обогревающим кабелем порядка 75% от общей площади помещения.

Кабель приобретают, как правило, в готовом виде, то есть определённым метражом, но с уже установленными переходными и концевыми муфтами. Существуют технологии самостоятельной установки таких муфт, но для этого нужны некоторые навыки электротехнических работ и особая аккуратность.

Длина рассчитывается исходя из потребности данного помещения в тепловой энергии на единицу площади (Ps, Вт/м²) и удельной тепловой мощности выбираемого кабеля (Pуд). Эта величина всегда указывается в паспортных характеристиках изделия (Вт/м).

Необходимое количество тепла Ps можно принять равным:

Особенности помещений и планируемой эксплуатации системы подогрева	«Теплый пол» рассматривается в качестве основного источника обогрева	«Теплый пол» создается только для повышения комфортности
Пол «по грунту» или над неотапливаемым помещением	180 Вт/м²	130 Вт/м²
Пол над отапливаемым помещением	150 Вт/м²	110 Вт/м²

Таким образом, необходимую длину кабеля несложно вычислить по следующему соотношению:

Lк = S × Ps / Pуд

где S, соответственно, площадь, на которой будет выкладываться кабель.

керамическая плитка

Испытываете затруднения с расчетом площади? Идем на помощь!

Случается, что участки, на которых будет выкладываться «теплый пол», принимают весьма затейливые конфигурации. Ничего страшного – их можно разбить на несколько фигур попроще (прямоугольников, трапеций, треугольников), а затем просуммировать полученные значения. Быстро рассчитать площадь помещения даже для самых сложных случаев поможет статья нашего портала, в которой, кстати, размещены очень удобные калькуляторы.

Провести расчет необходимой длины кабеля позволит размещенный ниже калькулятор:

Калькулятор расчета длины нагревательного кабеля для «теплого пола»

Перейти к расчётам

Рассчитанное значение позволяет подобрать в магазине наиболее близкий по параметрам комплект готового кабеля, или же приобрети его метражом – если планируется самостоятельная установка «холодных концов» и изоляционных муфт (такой подход — не приветствуется).

Бывают ситуации, когда проведенный для просторного помещения расчет дает такую длину кабеля, что подобрать комплект становится просто невозможным. Как выход – это разбитие помещение на две (или более) зоны, с самостоятельными обогревательными контурами. Правда, для каждого придется предусматривать отдельный блок термостата.

После того как кабель необходимой длины приобретен, осталось окончательно составить схему его укладки, для чего необходимо вычислить значение шага (на схеме – под буквой «D»). Рассчитывается это по следующей формуле:

D = 100 × S / Lк

Все данные для расчета у нас уже есть.

Калькулятор расчета шага укладки обогревательного кабеля

Если шаг укладки получается боле 300 мм, то может появиться «эффект зебры» — явное чередование нагретых полос на полу. Значит, придется приобретать кабель несколько большей длины.

Теперь уже все готово для окончательного составления схемы укладки «теплого пола». Ее лучше всего выполнить с точным соблюдением масштаба, а в процессе работы постоянно иметь под рукой.

Когда схема готова, все материалы и инструменты – в наличии, можно переходить к воплощению проекта в жизнь.

Проведение монтажных работ

В качестве примера будет пошагово рассмотрен процесс укладки кабельного теплого пола на заранее подготовленное утепленное основание.

Иллюстрация	Краткое описание выполняемой операции
	Для начала — еще раз проверим комплектность: 1-заводская упаковка; 2 — паспорт, которому обычно прикладывается и подробная инструкция по монтажу. Ее следует заранее досконально изучить — у конкретной модели могут быть собственные нюансы. 3 — двухжильный нагревательный кабель в бухте. 4 — «холодный конец». Его , при особой необходимости, можно наращивать проводом такого же сечения, с тщательной изоляцией соединения, но лучше, конечно, обойтись «штатной» длиной. 5 — полимерная гофротруба для укладки термодатчика с сигнальным кабелем. 6 — монтажная пластина из металлической ленты — нарезается в нужный размер при монтаже.  7 — колпачок-заглушка.
	Как уже говорилось, отдельно придется купить понравившуюся модель термостатического блока коммутации и управления, в комплекте с термодатчиком.
	Пример готовой схемы укладки, выполненный в масштабе на линованной бумаге — очень удобно при проведении монтажных работ.
	Для начала готовим гнездо под установку термостатического блока. Для этого в выбранной точке бурится коронкой гнездо под стандартный подрозетник. Про высоту его установки — говорилось выше.
	От вырезанного гнезда прочерчивается вертикальная линия вниз — до пересечения с поверхностью пола. Она станет ориентиром для вырезания штрабы, 20×20 мм в сечении —  в ней будут прятаться монтажный «холодный конец» и гофротруба с термодатчиком. Можно сразу предусмотреть способ фиксации кабелей — например, закрепить в вырезанной штрабе несколько проволочных или пластиковых хомутов — они помогут впоследствии стянуть кабели и трубку в аккуратный пучок.
	Следующим шагом проводят тщательную уборку помещения от мелкого строительного мусора. Если в распоряжении есть мощный строительный пылесос, то нелишним будет воспользоваться им.
	Очередная операция — это тщательное грунтование бетонной поверхности пола. Для этого обычно используют составы глубокого проникновения — она дают отличный эффект обеспыливания поверхности и  гарантированно создадут хорошее сцепление будущей стяжки с основой.
	Хотя в рассматриваемом  варианте пол уже имеет термоизоляцию, хорошим дополнением к ней станет фольгированный утеплитель, уложенный отражающим слоем в сторону комнаты. Отражение теплового потока вверх обязательно впоследствии скажется на экономичности «теплого пола».
	Полосы фольгированного материала укладываются плотно встык. Линии стыков проклеиваются специальным фольгированным скотчем.
	В соответствии со схемой нарезаются монтажные планки. В них есть отверстия, и закрепить планки на поверхности пола с помощью дюбелей или даже просто саморезов — проблемы не составит. Эти планки не будут испытывать сколь-нибудь  значимых нагрузок — они нужны лишь для раскладки и фиксации кабеля до его заливки стяжкой. Шаг установки планок — произвольный, в диапазоне от 0,5 до 1 метра.
	Работать с монтажными планками — очень удобно, но в ряде случаев от них приходится отказываться. Например, строение пола таково, что к базовой поверхности близко прилегает слой гидроизоляции, а нарушать его перфорацией — категорически запрещено. На этот случай есть другой удобный подход —  на основание застилается армирующая стеклопластиковая сетка с крупной ячейкой ( 50×50 мм или более).  Кабель при укладке можно будет подвязывать  к сетке, а она сама еще и послужит для укрепления финишной стяжки. Стальную армирующую сетку использовать не рекомендуется — просто из соображений безопасности, так как электрокабель с высоким напряжением и арматура — не самое лучшее «соседство».
	Можно переходить к укладке кабеля. Начинают с фиксации в районе соединительной муфты. Сразу оценивается оставшаяся длина «холодного конца», так, чтобы ее с запасом хватило для коммутации на клеммной колодке  термостатического блока, без натягивания и полностью исключая пересечение с греющей частью кабеля. Обычно «холодный конец» аккуратно располагают вдоль стенки — его можно спрятать в щель между стеной и слоем фольгированного утеплителя.
	«Рисунок» раскладки постоянно сверяется со схемой. Фиксация кабеля на монтажных планках производится с помощью имеющихся на них отгибающихся «усов». В случае применения сетки — кабель  подвязывается к ней с использованием, например, пластиковых затяжек.  Главная цель — добиться того, чтобы кабель лег точно по задуманной схеме, и его петли не топорщились вверх, чтобы это не мешало дальнейшей заливке стяжки.
	Завершают процесс укладки надежной фиксацией концевой муфты.
	Отрезается нужная длина гофротрубы, и в нее аккуратно вводится термодатчик.
	Сам датчик должен обязательно дойти до противоположного конца гофры, который затем сразу закрывается имеющейся в комплекте заглушкой. Эта пробка не позволит раствору попасть в  трубку при заливке стяжки.
	Готовую гофру с датчиком фиксируют заглушенным концом строго посередине между двумя нитками кабеля, параллеьно им, так, чтобы датчик оказался на расстоянии примерно 500 мм от изгиба уложенной петли кабеля. Свободный конец  гофрированной трубки — заводится в прорезанную в стене штрабу и протягивается в ней вплоть до гнезда под установку термостата. Очень важно не допустить залома трубки — радиус ее изгиба не должен быть меньше 50 мм.
	После этого в штрабу сразу укладывают и «холоный конец». Бывает, что в этом же канале проходят и подходящие к термостатическому блоку провода питания 220 В. Все провода и гофротрубка аккуратно собираются в «косичку» — в штрабе для этого уже были закреплены хомуты. После этого вполне можно сразу заделать этот канал с проводами строительным расвором (цементным, гипсовым — в зависимости от типа стены и предполагаемой будущей отделки).
	Перед тем как перейти к дальнейшим операциям, следует обязательно протестировать электрическую часть на правильность коммутации, работоспособность и безопасность. Тестером прозванивают кабель и промеряют его общее сопротивление — этот показатель не должен серьезно отличаться от паспортных характеристик. Желательно на этом же этапе убедиться в надежности изоляции — но промерить ее сопротивление можно лишь с использованием мегомметра, а он есть далеко не у всех (может, стоит все же пригласить электрика?)  Затем проводят коммутацию проводов на клеммной колодке термостата (в соответствии с приложенной к нему схемой). При обрезке проводов в нужный размер зачищенные их концы рекомендуется сразу же пролудить или же обжать медными наконечниками. После проведения коммутации можно попробовать подключить сетевое питание и произвести пробный пуск, но только кратковременный, буквально на 40 — 60 секунд. Этого времени должно хватить на то, чтобы убедиться в работоспособности блока управления , а на кабеле появятся явные признаки нагрева. После этого систему полностью обесточивают. А чтобы гарантированно исключить даже случайное включение, лучшим решением станет вообще вновь демонтировать блок термостата и убрать его до полного завершения всех строительно-монтажных работ. Его последующая установка — дело нескольких минут.
	Перед заливкой стяжки рекомендуется еще раз проверить надежность фиксации кабеля. Есть и еще один нюанс — отдельные производители таких нагревательных систем одним из условий предоставления гарантии выставляют наличие точной схемы укладки, и даже отводят для этого в паспорте специальную страницу-бланк. На этой схеме уже окончательно, с точной «привязкой» к параметрам помещения, наносятся и сам рисунок укладки, и точки расположения ключевых элементов схемы — термодатчика и терморегулятора, концевой и соединительной муфт.
	Можно переходит к завершающему этапу — к заливке стяжки. Для того чтобы обеспечить ее контакт с основанием, в фольгированном утеплителе в полосах между нитками кабеля вырезают «окошки», прямоугольной или ромбовидной формы, длиной до 200 и шириной около 50 мм. Шаг между прорезями — около 1000 мм в одном ряду, а соседние ряды делают со смещением на половину шага, чтобы получилось «шахматное» размещение «окошек»
	По всему периметру комнаты, по углам между стеной и полом, наклеивается эластичная демпферная лента, которая станет компенсатором термического расширения стяжки. Следуюший шаг — это установка маячков, с таким расчетом, чтобы получаемая толщина стяжки составляла не менее 30 мм (оптимально — 50 мм). Далее — замешивается выбранный раствор, выкладывается на поверхность, прямо поверх уложенного кабеля и разравнивается по маячкам с помощью правила — все так же, как и при обычной заливке стяжки.
	Нельзя допускать оставления воздушных пузырей в толще раствора, так как они серьезно могут снизить эффективность работы системы. Кроме того, они нередко становятся причиной перегрева и перегорания кабеля.
	Минимальный строк для застывания стяжки, в течение которого вообще не следует затевать никаких работ — неделя. Причем в первые дни желательно регулярно увлажнять поверхность, чтобы бетон равномерно набирал марочную прочность и не растрескивался. После увлажнения стяжку рекомендуется прикрывать полиэтиленовой пленкой.
	Только спустя неделю, в лучшем случае, можно будет перейти уже к укладке керамической плитки, естественно, проведя необходимое грунтование поверхности. Особых нюансов при монтаже кафельного покрытия уже не предвидится, за исключением того, что использовать следует только специальный клей, адаптированный к условиям  эксплуатации «теплого пола». Срок застывания клея — в данном случае пока ничего не говорит, и не может быть ориентиром для полноценного запуска системы подогрева. В любом случае придется дожидаться порядка месяца, чтобы стяжка набрала необходимую прочность. При этом недопустимы попытки ускорить этот процесс включением обогревательного кабеля! Запуск системы теплого пола при полной готовности производят не сразу на всю запланированную мощность, а поэтапно. В первый день на термостате устанавливают 15°С, через сутки — прибавляют  еще пять градусов, и так далее, до выхода на расчетный режим.

Монтаж «теплого пола» с использованием сетчатых нагревательных матов

Особенности сетчатых матов

Этот тип нагревательных элементов для «тёплого пола» завоевал очень широкую популярность – благодаря значительному упрощению процесса укладки.

Сам по себе мат, в принципе, представляет собой тот же нагревательный кабель (чаще – двужильный), но он уже в заводских условиях выложен на основание в виде стекловолоконной сетки и зафиксирован на ней с соблюдением нужного шага. Стоит раскатать такой мат по длине на поверхности пола – и сразу обеспечивается закрытие большого участка.

Использование сетчатых нагревательных матов позволяет значительно ускорить выполнение монтажных работ

Еще одно важное достоинство: такой «теплый пол» дает возможность выполнять облицовку поверхности керамической плиткой даже без заливки стяжки – непосредственно на разложенные и зафиксированные маты, увеличив, безусловно, при этом толщину клеевого слоя до 8÷10 мм. Стекловолоконное армирование придаст даже не слишком толстому слою клея необходимую прочность.

Мало того, если планируется обновить старое кафельное покрытие и одновременно придать полу функции обогрева, то можно избежать некоторых очень трудоемких операций. Если старое покрытие — стабильное, а под ним обеспечена должная термоизоляция, то нагревательные маты могут выкладываться прямо на него, а затем закрываться новой плиткой. Единственное, что необходимо будет предусмотреть – это обеспечение нужной адгезии клея с нижним слоем керамики, но такая проблема решается достаточно просто – абразивной обработкой или, что еще проще – нанесением грунтовки типа «Бетоноконтакт».

Есть возможность смонтировать теплый пол по старому керамическому покрытию, не прибегая к его демонтажу

Стоимость таких матов – несколько выше, чем на обычный нагревательный кабель – но они того стоят. Обычно реализуются они готовыми комплектами установленной длины, с оговоренными в паспорте показателями тепловой мощности – есть возможность выбора под конкретное помещение. Стандартные диаметры используемого нагревательного кабеля: порядка 3 и 5 мм – это важно учитывать при финишной укладке керамической плитки.

Порядок монтажных работ представлен на примере в таблице-инструкции ниже.

клей для плитки

Выполнение монтажа

Иллюстрация	Краткое описание выполняемой операции
	Как обычно, начинают с приобретения необходимого мата и блока терморегулятора с датчиком, проверки комплектности.
	Следующая операция — это подготовка гнезда под блок термостата и прорезка вертикальной штрабы к ней (так же, как и при монтаже кабеля). Но вот дальше требуется еще одна штраба — на поверхности пола, в которой будет укладываться гофротрубка с термодатчиком.
	Сечение штрабы — такое же, 20×20 мм, длина — примерно 600÷700 мм от стены. Удобнее всего для начала прорезать ее границы шлифмашинкой.
	После этого уже не составит труда выбрать «сердцевину» с помощью перфоратора.
	Обе штрабы сходятся в углу и являются продолжением одна другой.
	Далее, проводится уборка, затем — грунтование поверхности пола. После высыхания грунтовки необходимо сразу же уложить на подготовленное место термодатчик. Он вводится в гофротрубку, конец которой глушится пробкой (все так же, как и в случае с кабелем). Укладку начинают с горизонтального участка, от запланированной точки размещения самого датчика. Гофротрубку можно временно фиксировать в штрабе, например, силиконовым «горячим клеем» с использованием пистолета.
	Затем укладывается и вертикальный участок, аккуратно, не допуская перелома трубки в углу.
	Перед укладкой матов рекомендуется сразу плотно заделать горизонтальную штрабу с гофротрубкой клеевым раствором для плитки, чтобы здесь не осталось впоследствии незаполненной полости. Раствор выравнивают до уровня поверхности основания.
	Переходят к укладке матов — по разработанной ранее схеме. Основные нюансы укладки сохраняются — недопустимы пересечения кабелей. Параллельные полосы матов укладывают с интервалом между ними около 50 мм. При укладке мата в месте установки термодатчика, необходимо предусмотреть то, чтобы сам датчик расположился по центру петли кабеля, как по ширине, так и по шагу.
	Изменить направление укладки — несложно. Для этого аккуратно разрезается стекловолоконная сетка, так, чтобы не затронуть кабель.
	Далее — можно продолжать укладывать мат в нужном направлении.
	Фиксация матов к полу может производиться тем же силиконовым термопистолетом. Некоторые модели имеют нанесенный самоклеящийся слой снизу, который обеспечивает необходимую фиксацию на прогрунтованную основу — будет достаточно прижатия мата к полу.
	Встречаются и особые типы матов — их сетчатая основа сделана эластичной, что дает возможность ее растягивать по поверхности пола, изменяя при этом шаг петель кабеля. В комплекте с такими матами обычно идут специальные зацепы с самоклеящейся площадкой (на иллюстрации они помечены стрелками). Зацепы устанавливаются в нужном месте, и затем между ними растягивается сам мат.
	Зацепы должны ставиться в начале и конце каждой полосы нагревательного мата. В остальном же принцип укладки не меняется.
	Нагревательные маты такого типа хороши еще и тем, что дают возможность закрыть сложные участки: их можно вытягивать по диагонали или, например, придавать им форму трапеции.
	После того как маты уложены, проводится проверка электрических параметров, коммутация с блоком управления, пробный запуск — все так же, как и в случае с кабелем. Если все нормально — систему обесточивают и переходят непосредственно к укладке керамического покрытия пола.
	Замешивается необходимое количество плиточного клея (адаптированного к условиям «теплого пола»). Клей выкладывается участками прямо на маты, и вначале его желательно распределить обычным шпателем, так, чтобы получилась толщина от 8 до 12 мм (в зависимости от диаметра кабеля). Затем зубчатым шпателем с высотой гребня 10 мм формируется рельефная поверхность клеевого слоя, и производится укладка плитки.
	При манипуляциях с зубчатым шпателем следует проявлять осторожность, чтобы не повредить изоляции кабеля. В процессе работы обращается особое внимание на недопустимость оставления даже малейших пустот, особенно в местах, где проходит сам нагревательный кабель.
	Плитка приживается к поверхности, с соблюдением нужных  зазоров и обеспечением общей горизонтальности покрытия — все, как при обычной облицовке. После укладки перемещаться по полу можно будет по истечении указанного производителем клея срока. Но это, опять же — не повод сразу запускать «теплый пол»! Оптимальным решением будет выдержать паузу хотя бы на 20-25 дней, и затем уже проводить постепенный, ступенчатый вывод системы на расчетную мощность.

Расход плиточного клея будет, безусловно, выше, чем при укладке кафеля на ровную поверхность стяжки. Но зато это оправдывается избавлением от необходимости заливки стяжки и от длительного ожидания ее созревания.

О расходе плиточного клея несколько подробнее будет сказано в конце статьи.

Видео: анимированная демонстрация порядка монтажа «теплого пола» из сетчатых матов

«Теплый пол» с использованием стержневых инфракрасных матов

Особенности конструкции

Это – еще одна разновидность систем эклектического подогрева пола, отлично сочетающаяся с керамическим финишным покрытием.

Каждый нагревательный стержень – независим от другого

Конструктивно такой мат представляет собой две токонесущие шины, расположенные параллельно одна другой на определенном расстоянии. Между ними установлены сами нагревательные элементы – специальные карбоновые стержни, которые при пропускании тока способны генерировать инфракрасное излучение, переносящее тепловую энергию на значительные расстояния, до встречи с поглощающей преградой (в нашем случае такой преградой как раз и станет керамическая плитка).

Стержни подключены параллельно, то есть каждый из них абсолютно не зависит от других. Кроме того, они обладают свойством саморегуляции, то есть способны «запираться» при достижении определенной температуры нагрева. Это дает ряд преимуществ – например, систему «теплого пола» можно устанавливать по всей площади комнаты, и в дальнейшем проводить перестановку мебели или иных предметов интерьера по своему усмотрению, без оглядки на схему раскладки матов.

Примерная схема коммутации стержневых матов показана на иллюстрации:

Типовая схема раскладки и коммутации стержневых нагревательных матов

1 – нагревательный элемент – карбоновый стержень.

2 – токонесущий проводник – шина.

3 – провода, обеспечивающие коммутацию электроцепи.

4 – соединения коммутационных проводов с токонесущей шиной мата.

5 – «холодные концы» мата.

6 – изоляционные муфты на конце токонесущих шин мата.

7 – стандартный термодатчик.

8 – термостатический блок управления системой с клеммной коммутационной колодкой.

9 – провода подачи сетевого напряжения 220 В.

Работа с такими матами – достаточно проста, но потребует проведения коммутационных операций с выполнением надежной изоляции соединений. Все подробности – в таблице ниже.

Выполнение монтажных работ

Иллюстрация	Краткое описание выполняемой операции
	Стандартный комплект стержневого «теплого пола»: 1 — стержневой мат, может приобретаться нужной длины, для закрытия всей поверхности пола в помещении. 2 — паспорт изделия с заводской гарантией и с приложенной инструкцией по проведению монтажа. 3 — коммутационный провод в бухте — будет служить и для создания «холодных концов» и для соединения матов между собой в электрическую цепь. 4 — гофротруба для термодатчика и заглушка для нее. 5 — клеммы для коммутации — обычно это металлические гильзы в изоляционной оболочке. 6 — термоусадочные трубки  для изоляции соединительных узлов.
	Не забываем сразу приобрести термостат с датчиком температуры
	Кроме всего этого, нам потребуется фольгированный утеплитель, по размеру помещения. Без него не будет обеспечиваться корректная работа инфракрасных матов.
	Проводится тщательная уборка помещения, обеспыливание поверхности и ее грунтование  составом глубокого проникновения. Рекомендуется выполнить двукратное нанесение грунта.
	На штрабировании и вырезании гнезда под термостат — нет смысла останавливаться: все так же, как и в случае с сетчатыми резистивными матами. Сразу укладывается и термодатчик в гофротрубке. Единственное отличие — горизонтальную штрабу в месте расположения головки термодатчика раствором не заделывают.
	Настилается фольгированный утеплитель, отражающей поверхностью в сторону помещения. Стыки полотен проклеиваются водостойким, лучше — фольгированным скотчем.
	Раскатывание мата удобнее начинать с места установки термодатчика. Головка датчика должна прийтись на центр мата и расположиться строго посередине между двумя параллельными стержнями. Маты раскатываются по прямой линии, от стены до стены. Расстояние от стен (и по фронту, и сбоку) выдерживается примерно в 100 мм.
	При достижении противоположной стены необходимо изменить направление дальнейшей раскатки мата.  Для этого кусачками перекусывается токонесущая шина, противоположная центру поворота.
	Важное условие — разрез должен выполняться по центру участка кабеля между соседними стержнями
	Мат поворачивается в нужном направлении, и продолжается его раскатывание. Как правило, большинство подобных систем допускают общую длину мата до 25 метров — этого обычно хватает для того, чтобы полностью покрыть достаточно просторную комнату.
	Необходимо предусмотреть фиксацию мата к фольгированной поверхности.  Это несложно выполнить полосами скотча, наклеивая их вдоль …
	… а при необходимости — и поперек матов.
	После укладки переходят к коммутационным операциям, используя входящий в комплект кабель.
	Для начала — необходимо сразу же соединить разрезанные участки токонесущей шины. Первым шагом с обрезанного конца снимается изоляция — примерно на 10 мм.
	Берется обжимная клемма из комплекта, и зачищенный проводник аккуратно вводится в нее с одной стороны. Затем производится обжим, чтобы получилось надежное контактное соединение.
	Готовится отрезок коммутационного кабеля требуемой длины, и с его концов снимается изоляция, также примерно на 10 мм.
	На провод надевается термоусадочная трубка, имеющаяся в комплекте. Временно она сдвигается в сторону, чтобы не мешать обжиму.
	Конец кабеля заводится с противоположной стороны гильзы-клеммы, и также тщательно обжимается. В итоге получается качественное соединение проводников.
	Теперь необходимо обеспечить прогрев обжатой гильзы — ее изоляционная оболочка усядет и плотно обожмет соединение. Нагрев удобно выполнять строительным феном.
	После этого на клеммное соединение дополнительно задвигается ранее одетая термоусадочная трубка. После ее прогрева получится надежная, плотно прилегающая двухслойная изоляция соединения.
	Переходят ко второму обрезанному концу шины — и повторяют операцию с противоположным концом коммутационного провода. Прерванная цепь — снова восстановлена. Аналогичные действия проводятся на всех уч

Электрический теплый пол в деревянном доме: как правильно сделать

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

• листовые инфракрасные пленочные обогреватели;
• фольгированные маты;
• стержневые греющие маты;
• кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

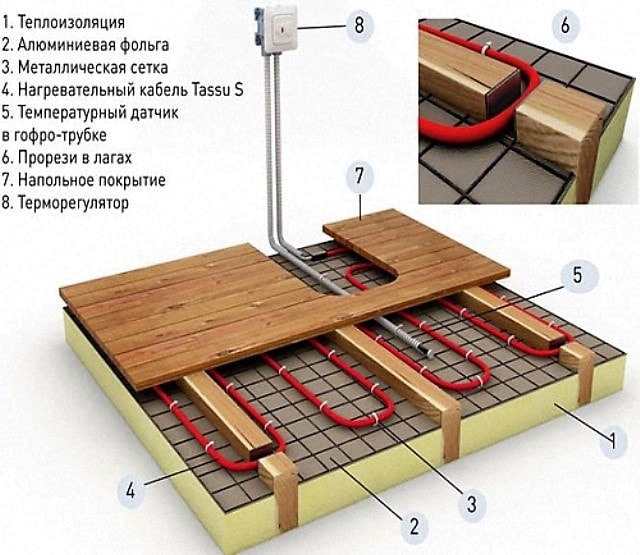

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

• даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
• логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
• оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

• Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
• Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
• Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

• Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
• Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.
• Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

• Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

• Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
• Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
• Застекленная лоджия: 200 Вт на м²;
• Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

• мощность погонного метра нагревательного провода;
• площадь обогреваемой поверхности;
• коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

• Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
• Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
• Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.


  Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

• Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
• Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
• Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

• Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
• Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
• Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
• Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
• Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

схема укладки, подключение и установка

На чтение 17 мин. Обновлено 1 августа, 2020

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

• кабельным;
• панельным;
• пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

• саморегулирующиеся;
• резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

• одножильные;
• двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

• спальня – 100-150 Вт/м2;
• кухня, прихожая, коридор -150 Вт/м2;
• ванная комната, туалет -180 Вт/ м2;
• лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Полы с подогревом в ванной | Определение, советы, сделай сам, плюсы и минусы

Установить пол с подогревом в ванной комнате — мечта каждого домовладельца. Когда вы просыпаетесь утром и заходите в свою великолепную ванную комнату, вы обнаруживаете новую манящую атмосферу. Это сделает вашу ванную комнату драгоценным местом в вашем доме.

Установка теплого пола в ванной — действительно отличная идея для вас. Как придешь? Пол с подогревом дарит тепло и уют вашей ванной комнате.Такой пол действительно уместен зимой. После целого дня вы получите удовольствие от купания на теплом полу.

На самом деле многие люди глубоко задумываются над тем, чтобы решиться на установку теплого пола. Полы с подогревом в ванной комнате потребляют огромное количество электроэнергии, что дорого и может быть опасно. По этим причинам большинство домовладельцев сталкиваются с дилеммой иметь пол с подогревом в своей ванной комнате.

Возможно, зная больше о теплом полу, вы сможете лучше задуматься над этой функцией.Чтобы помочь людям принять решение о проекте, мы делимся некоторыми вещами, которые вы должны знать. Здесь мы поделимся с вами определением теплого пола, плюсами и минусами, советами по установке, а также поделками.

Определение подогрева пола

Кредит: Eieihome

Система подогрева пола имеет две работающие системы, включая гидравлическую систему и электрическую систему, в которой обе системы работают для обогрева пола. В системах используется текучая среда, протекающая по трубам, и электрический резистивный элемент для отвода тепла.

Электрическая система построена из проволочного мата, чтобы его можно было установить на разные типы полов. В то время как гидронная система использует единственный источник энергии для управления затратами на электроэнергию. Источники включают электричество, древесную биомассу, биотопливо, уголь, нефть и природный газ.

Плюсы и минусы в установке теплого пола

Плюсы

• Система обогрева обеспечивает плавное тепло для пола в вашей ванной комнате.
• Тип теплого пола станет отличным выбором для вашей ванной комнаты, потому что он будет работать вместе с плиткой.
• У систем теплого пола есть много типов, которые вы можете выбрать в соответствии с предусмотренным бюджетом. Конечно, можно взять дешевый или дорогой.

Минусы

• Системы подогрева пола потенциально могут повредить пол или плитку.
• Для установки коврика для теплого пола требуется сборка. Кроме того, укладка изоляционной плиты и заливка бетона необходимы именно на полах с подогревом при ремонте ванной комнаты.
• Применение теплого пола требует больших затрат на установку. Это вызвано высокими затратами на покупку компонентов и необходимого оборудования.

Советы, которые вы можете сделать при установке теплого пола

Чтобы добиться наилучшего результата при установке полов с подогревом в ванной комнате, лучше предварительно прочитать некоторые ссылки. Здесь мы поделимся некоторыми советами, которые можно сделать перед установкой теплого пола.

1. Развивайте себя

   Если вы хотите установить теплый пол самостоятельно, то наверняка можете узнать много ссылок.Посмотрев видео или посмотрев, что профессиональный монтажник поможет вам в этом проекте.

2. Найдите квалифицированного установщика

   Для этого совета, если вы чувствуете, что у вас ничего не получается, поиск опытного профессионального установщика — хорошая идея. Конечно, квалифицированные установщики будут знать, какие компоненты могут работать нормально.

3. Воспользуйтесь услугами подрядчика

   Конечно, лучший результат теплого пола предполагает хорошее общение и координацию в командной работе.Подрядчики действительно могут работать вместе, чтобы найти лучшие решения. Кроме того, они могут оценить работу в кратчайшие сроки. Поэтому много денег тратить не нужно.

4. Подготовьте правильные элементы управления

   Чтобы добиться энергоэффективности и оптимального комфорта, необходима система управления. Вы должны подготовить необходимые компоненты, такие как рабочая температура и комнатная температура. Прежде чем он у вас появится, лучше отменить проект.

Сделай сам: Установка полов с подогревом в ванной комнате

Кредит: Univenta

Инструменты Вы Будет Потребность:

1. Электрический коврик для подогрева пола
2. Изоляционная плита
3. Винты
4. Кабель
5. Состав (бетонная смесь)
6. Мастерок

Шаги, которые необходимо сделать:

Шаг 1 — Подготовка основания пола

Перед тем, как вы решите сделать полы с подогревом в ванной комнате, сначала вы придется подготовить цокольный пол.Если вы еще не подготовили цокольный этаж, на самом деле вам придется его построить. Используя компаунд и бетонную смесь, вы полностью можете хорошо создать основание пола. Просто хорошо оштукатурив, он должен сделать поверхность ровной и ровной.

Шаг 2 — Установка изоляционных плит

На этом этапе вы кладете изоляционные плиты вниз. Убедитесь, что вы устанавливаете доску правильно. Вы должны положить доску на весь пол в противоположных положениях.Если вы найдете доску, которая не подходит для пола, вы можете обрезать ее по размеру.

Шаг 3 — Герметизация изоляционной плиты

Если вы применили доску, следующим шагом будет герметизация всех стыков с помощью стандартной гипсовой ленты, чтобы соединить их. Теперь вы можете видеть, что холст сужается.

Шаг 4 — Прикручивание плат

Перед тем, как установить проволочный коврик, мы должны точно прикрутить доску, чтобы она была прикреплена к полу. В соответствии с рекомендациями производителя, на плату можно положить около 15 винтов.После того, как все винты вывернуты, лучше промыть доску с помощью шайбы для досок Delta. Задача — сделать доску ровной и надежной. Таким образом, он не повредит теплый пол.

Шаг 5 — Разметка фитингов

На этом шаге нужно отметить, куда будут идти фитинги. На самом деле в ванной есть туалет, раковина и туалетный столик, так что мы должны хорошо вписываться в площадь пола.

(Читайте также: Сделай сам: замена светильника в ванной с помощью простых и простых шагов)

Шаг 6 — Измерение пола

Теперь мы собираемся положить нагревательный коврик на доску.Несколько ключевых правил, которые нужно знать при укладке нагревательного мата, — это положение кабеля. Это правило номер один: люди не должны касаться кабеля.

Кроме того, самый простой способ уложить коврик — это немного спланировать. Для установки мата, на самом деле, вы должны измерить пол, чтобы он совпадал с досками и подходил правильно.

Шаг 7 — Крепление коврика для электрического теплого пола

Его можно назвать основным этапом, на котором вы должны установить в него основной материал.Мы можем полностью начать с места, где есть электрический контроллер. Начиная от края стены до другого. Кроме того, для разрезания коврика можно использовать ножницы или нож Стэнли, но при этом нужно быть очень осторожным. Затем верните его и откатите обратно.

После закрепления мата необходимо создать канал под полом с подогревом или в черновом полу, чтобы кабель прилегал ровно.

Этап 8 — Выравнивание смеси / бетона

Последним этапом фиксации мата является нанесение выравнивающей смеси.Для его нанесения можно использовать пластмассовый шпатель для выравнивания поверхности. Затем вылейте состав на пол и разложите. Выравнивающую смесь следует наносить равномерно и осторожно, чтобы не допустить трещин и трещин на полу. Затем на него можно укладывать плитку, не повредив кабель.

Вот несколько шагов, которые вы можете сделать при установке полов с подогревом в ванной комнате. Теперь ваша очередь создать его самостоятельно. Для более подробной информации мы также покажем вам обучающее видео по установке полов с подогревом в ванной комнате.Давай проверим!

Теплый пол: стоит ли оно того? | Домашние вопросы

Стоят ли затраты на системы теплого пола? Обсуждаем стоимость и преимущества систем теплого пола для вашего дома.

Автор фото: 123RF

Еще одно серое зимнее утро, и вы вылезаете из постели, опасаясь ледяного шока от ваших любимых в других отношениях паркетных полов. Или ваша ванная комната наполнилась жарким и паром от этого длинного горячего душа, но ваш кафельный пол ощущается как поверхность замерзшего пруда.

Именно в такие дни идея системы подогрева пола кажется не предметом роскоши, а скорее необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем приступить к крупному проекту реконструкции, лучше всего спросить себя, является ли система лучистого теплого пола подходящим решением для ваших конкретных потребностей в домашнем отоплении.

Основным преимуществом установки полов с подогревом является повышение энергоэффективности.И это правда, что есть ряд факторов — не все из них чисто научные, — которые могут сделать системы теплого пола более экономичными, чем обычные системы отопления, вентиляции и кондиционирования воздуха.

Когда система подогрева пола является идеальным решением для обеспечения комфорта

С системой подогрева пола законы термодинамики на вашей стороне. Возможно, лучший способ понять, как теплый пол может помочь отапливать всю комнату, — это рассмотреть, как работают большинство печных систем отопления и охлаждения.Воздух нагревается, а затем направляется (продувается вентилятором) через воздуховоды, которые выходят через вентиляционные отверстия и заслонки в различные комнаты вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему дому, определенная потеря тепла неизбежна. Эти потери могут усугубляться в домах и отдельных комнатах, в которых вентиляционные отверстия расположены ближе к потолку, а не к полу. Помните, горячий воздух поднимается и опускается только в том случае, если он теряет энергию, также известную как «тепло».

Также предлагается: Myths vs.Факты: правда о теплых полах с подогревом

Напротив, по мнению Родди Шеера и Дуга Мосса из Scientific American, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом на более низкая общая температура — в некоторых случаях на 5 градусов по Фаренгейту ниже — чем в традиционной системе отопления ». Другими словами, системы внутрипольного отопления обеспечивают другой режим и уровень комфорта. И, как нам давно напоминают различные кампании по повышению осведомленности общественности, чем комфортнее мы себя чувствуем, тем больше мы склонны понижать термостат, что, в свою очередь, снижает наши энергетические затраты.

Комфорт, конечно же, дело восприятия. Более поддаются количественной оценке циклические свойства систем напольного отопления. По большому счету, системы лучистого отопления включаются и выключаются реже, чем обычные системы вентиляции и кондиционирования с принудительной подачей воздуха. Меньшее количество включений и выключений и меньшее количество сбросов и разгонов после «холодного запуска» означает меньшее потребление энергии.

Кроме того, домовладельцы могут выбирать из множества вариантов питания системы подогрева пола. Системы Radiant совместимы с источниками электроэнергии, природного газа, солнца и даже геотермальной энергии.Как хорошо известно многим домовладельцам, унаследованные системы печей обычно ограничиваются работой от одного источника энергии, такого как мазут. Если рынок этого источника энергии станет нестабильным, расценки могут колебаться, цены вырастут, и вы можете в конечном итоге заплатить больше за отопление дома, независимо от того, насколько низко вы установили термостат.

Наконец, если вы выберете особенно энергоэффективную систему подогрева пола и решите установить ее у себя дома, вы можете иметь право на участие в государственных или федеральных программах, которые помогут покрыть ваши авансовые расходы подрядчика.(И эти расходы могут быть значительными. Согласно данным, собранным Angie’s List, домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не включая налоги и рабочую силу, за систему лучистого отопления.) См. Базу данных Министерства энергетики США по Государственные стимулы для возобновляемых источников энергии (DSIRE), чтобы узнать, есть ли скидки, ссуды или налоговые вычеты для установки более эффективной системы теплого пола в вашем доме.

Системы подогрева пола могут принести определенную пользу для здоровья.Чем горячее воздух, тем суше он становится. В те дни, когда вы просто не можете согреться и обнаруживаете, что вам нужно включить термостат, ваша печь может всасывать всю влажность из вашего дома и заставлять ваши пазухи пульсировать. Поскольку они нагревают поверхности, а не сам воздух, системы теплого пола не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возврат для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.

Системы теплых полов тоже масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в подогреве полов. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модули, выбрав обогрев только одной или нескольких комнат с нуля.

Однако не все новости хороши, когда дело касается теплых полов. Фактически, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым теплым полом, на самом деле могут оказаться «минусами».”

Когда внутрипольное отопление может не окупаться

Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрейте полы, а не воздуха может быть недостаточно для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам будет полезно провести энергетический аудит дома, чтобы оценить, где можно улучшить, чтобы повысить эффективность существующей системы HVAC. Эти изменения могут фактически накапливать и, возможно, уменьшить вашу предполагаемую потребность в подогреве пола.

В некоторых случаях «теплый пол» может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы теплого пола равны более низким настройкам термостата? Исследование, проведенное Канадской ипотечной и жилищной корпорацией, свидетельствует об обратном. Изучая модели использования 50 домовладельцами в Новой Шотландии, CMHC определила, что эти люди «[не] устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления».

Если ваша основная причина для установки системы подогрева пола заключается в том, что это приведет к долгосрочной экономии за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, могут оказаться более рентабельными.И помните, что система подогрева пола не способствует охлаждению вашего дома в летнее время.

Домовладельцы также могут предположить, что, поскольку система лучистого теплого пола может рассматриваться (и финансироваться) как улучшение дома, ее установка немедленно повысит стоимость их дома. Нет никаких свидетельств того, что теплый пол положительно или отрицательно влияет на стоимость недвижимости. Напольное отопление даже не отслеживается в ежегодном отчете о соотношении затрат и стоимости, выпущенном Hanley Wood Media, издателем журнала Remodeling Magazine.Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно заявить, что система лучистого отопления может добавить или вычесть из заданной запрашиваемой цены. Тем не менее, покупатели жилья, стремящиеся к «экологичности», ставящие во главу угла экономию энергии или абсолютно нуждающиеся в системе подогрева полов, будут готовы платить больше за дом, в котором она есть.

Домовладельцы также должны знать о трудностях и расходах, связанных с ремонтом систем обогрева полов. Напольные покрытия, а также черновой пол, возможно, придется удалить просто для оценки, а тем более для решения проблем с системой.А поскольку большинство систем лучистого теплого пола являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб из PEX, по которым перекачивается горячая вода, это означает дополнительные водопроводные трубы и дополнительный потенциал для поломки труб и утечек. Влага под вашим домом может повредить фундамент, создать привлекательные условия для термитов и других вредных насекомых, испортить ковровое покрытие и покоробить паркетный пол.

Итак, какой вердикт?

В общем, независимо от того, насколько сильно вы ненавидите ощущение холодного пола с утра, установка системы подогрева пола может не иметь смысла как отдельный проект модернизации.Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.

Next > 10 домашних хаков для каждой комнаты в вашем доме

Лучшее электрическое отопление для пола — отличные предложения на электрическое отопление для пола от глобальных продавцов электрического теплого пола

Отличные новости !!! Вы попали в нужное место для электрического теплого пола.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний электрический пол с подогревом скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрический подогрев пола на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом обогреве пола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Электрический обогреватель пола по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

6 Плюсы и минусы теплого пола, о котором вы не знали

Подогрев пола, также называемый лучистым отоплением, — это роскошная домашняя особенность и популярная тенденция в новом жилье, а также при ремонте, ориентированном на чистоту, комфорт и дизайн. вел живую. Хотя нельзя отрицать, что теплый пол — самый удобный способ согреть пальцы ног, стоит ли это дополнительных затрат и хлопот? Или для обогрева дома лучше использовать традиционные радиаторы? В этом сообщении блога обсуждаются преимущества и недостатки теплого пола.Начнем с плюсов, а потом перейдем к минусам.

Обзор плюсов и минусов:

(+) Энергоэффективное отопление (+) Легкость работы (+) Больше места и свобода дизайна (+) Совместимость со всеми напольными покрытиями (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота пола Проблема

Плюсы напольного отопления

1. Энергоэффективное отопление

Существует два типа лучистого отопления, электрические и системы на водной основе.Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагреть до высокой температуры (от 65 до 75 градусов Цельсия), чтобы эффективно обогреть комнату, тогда как напольное отопление должно работать только при температуре 29 градусов Цельсия или ниже, в зависимости от пола. отделка, чтобы согреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

Кроме того, радиаторы нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным точкам», что означает, что воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. . Обычно это приводит к открытию окна над радиатором, чтобы подать свежий воздух, и мы снова идем, позволяя всей энергии, потраченной на обогрев дома, ускользать из окна. Лучистое тепло обеспечивает теплоту от пола вверх по всей комнате без каких-либо холодных пятен или духоты в обогреваемой зоне.

Подводя итог, в отличие от традиционных радиаторов, из-за которых в комнате иногда может быть холодно и слишком жарко в другое время, полы с подогревом не перегреваются — вместо этого они достигают желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает среднюю экономию в размере 15% на счетах за отопление благодаря эффективному способу обогрева дома

2. Легкость эксплуатации

После установки теплый пол практически не требует обслуживания и имеет срок службы гарантия полного спокойствия.Контроллеры нагрева Warmup обеспечат наиболее эффективную работу вашего отопления либо автоматически с помощью термостата Smart WiFi, либо, если вы хотите, с помощью программируемого термостата, который можно запрограммировать на включение нагрева в определенное время, что дает вам возможность возможность выключить его в ночное время.

3. Больше места и свобода дизайна

Благодаря полам с подогревом вы можете наслаждаться всей комнатой без радиаторов на стенах.Даже самые современные радиаторы занимают место на стене, поэтому представьте, какую свободу дизайна вы имеете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать радиаторы.

4. Совместимость со всеми напольными покрытиями

Подогрев пола дает вам свободу спроектировать свой дом по своему усмотрению, максимально используя пространство стен и пола.И вы по-прежнему можете свободно выбирать тип пола, поскольку пол с подогревом хорошо сочетается с ламинатом, деревом, плиткой, камнем, ковром и т. Д.

5. Безопасность и комфорт

Когда у вас пол с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся молодые члены семьи. Система обогрева надежно убрана в сторону и не будет слишком горячей на ощупь.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, поскольку оно сохраняет воздух свежим и богатым кислородом.С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Тепловая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, заставляет всю пыль двигаться по кругу, чего не произойдет с системой подогрева пола.

6. Простота установки

Полы с подогревом легко установить, особенно если вы делаете их частью проекта строительства или ремонта. Например, решение StickyMat от Warmup может быть установлено как самостоятельный проект, поскольку его просто уложить, чтобы все электрические провода были предварительно разнесены и легко прикреплены к сетке, готовые к развертыванию на месте.Кроме того, есть даже дополнительное удобство уборки, так как поддерживать чистоту в комнатах проще без укромных уголков радиаторов.

Минусы напольного отопления

1. Стоимость установки

При оценке стоимости установки безопасная шкала оценки стоимости составляет от 75 до 100 фунтов стерлингов за квадратный метр в зависимости от типа системы, которую вы выбираете. для вашего дома. Помимо установки, вам все равно потребуется вызвать квалифицированного электрика для подключения системы к источнику питания, это может занять несколько часов и может стоить от 150 до 250 фунтов стерлингов в зависимости от того, кого вы выберете и где вы живете.

Таким образом, минимальные затраты — это затраты на электрика, а общие затраты на рабочую силу для электрической системы могут составлять от 375 фунтов стерлингов в зависимости от требуемого уровня профессиональной работы.

Водные системы обычно устанавливаются на этапе строительства и включаются в проект строительства или реконструкции, как правило, по стоимости, в два или три раза превышающей стоимость установки электрической системы.

2. Время укладки

Так как вам обычно требуется нанести самовыравнивающийся состав поверх системы электрического теплого пола, вы должны учитывать время, необходимое для полного высыхания напольного покрытия, прежде чем напольное покрытие может быть поставить на место — это обычно день-два.Установка водяного теплого пола занимает больше времени, хотя обычно это не имеет большого значения, так как его обычно устанавливают в рамках более крупного проекта здания или реконструкции, а установка обычно завершается в течение недели.

3. Высота пола Выпуск

Ориентировочно, системы подогрева пола увеличивают высоту пола в комнате в среднем на несколько сантиметров, в зависимости от выбранной вами системы. Кроме того, вы можете разместить изоляционные плиты под нагревательным оборудованием, чтобы максимизировать потенциал энергоэффективности, гарантируя, что все тепло идет вверх, а не вниз.Изоляционные плиты увеличивают высоту еще немного, примерно на дюйм.

Однако, если потеря высоты в комнате является для вас проблемой, то система подогрева пола StickyMat electric от Warmup может быть идеальной — так как у нее очень тонкие кабели, прикрепленные к сетке, в результате она не будет значительно поднять высоту пола.

Резюме: стоит ли это теплых полов?

Полы с подогревом — это простой и энергоэффективный способ согреть ваш дом и сохранить ощущение комфорта.Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, существует различных вариантов , соответствующих вашему бюджету, и стоит помнить, что теплый пол обеспечивает существенную экономию на счетах за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о теплом полу. Вы значительно сэкономите на трудозатратах, если пол все равно будет поднимать и менять.Комфорт и экономия затрат на использование системы на счетах за отопление принесут вам выгоду в долгосрочной перспективе.

> Смета вашего теплого пола ЭКСПЛУАТАЦИОННАЯ СТОИМОСТЬ ЗДЕСЬ

> ПРОСМОТРЕТЬ Теплый пол с подогревом АССОРТИМЕНТ ПРОДУКЦИИ ЗДЕСЬ

Можно ли разместить теплый пол в передвижном доме?

Какие типы полов лучше всего подходят для полов с подогревом?

Теоретически можно использовать теплый пол с любым напольным покрытием.Однако не все типы полов одинаковы. Некоторые материалы и конструкции, несомненно, будут работать более эффективно, чем другие, в сочетании с подогревом пола.

Большой вопрос здесь в том, может ли пол проводить и удерживать тепло или нет. Лучистое отопление работает путем передачи тепла материалу, так что оно повышается и помогает поддерживать температуру в доме. Специалисты обычно называют это термической «массой».

Предпочтительно использовать материалы с теплопроводными свойствами.Примеры этих вариантов:

• Камень
• Бетон
• Плитка керамическая

Кроме того, вещество должно выдерживать тепло.

Примеры обычных полов, которые также не работают:

• Дерево: Хотя деревянные полы прекрасны, к сожалению, они обычно плохо выдерживают значительные колебания температуры. Они могут сжиматься и расширяться по мере изменения, что приводит к образованию зазоров между досками.Или они могут даже изменить форму.
• Ткань: Обычно проблема ковров в том, что они обладают изоляционными свойствами. Поэтому некоторые типы могут предотвратить передачу тепла должным образом.
• Винил, пластик и ламинат: Эти три материала также имеют свои ограничения по теплопроводности. К тому же система обогрева могла повредить напольное покрытие.

Производители передвижных домов часто предпочитают более легкие материалы другим вариантам. Вот почему они могут выбирать для своих моделей пластик или винил.Таким образом, оригинальные полы в передвижном доме могут работать не так эффективно, как другие типы.

В этих случаях вам может потребоваться заменить пол. В противном случае вам нужно будет предпринять дополнительные шаги, чтобы убедиться, что он может выдерживать и передавать тепло.

Хорошие новости

С другой стороны, есть и хорошие новости. Независимо от типа пола, как правило, можно установить систему подогрева пола. Но вам, вероятно, придется внести некоторые коррективы, так как владельцам придется делать многие дома, построенные на месте.

Помните об этих факторах, которые могут помочь вашему дому сохранять тепло. Во-первых, это изоляция пола и подполья вашего мобильного дома. Плюс ко всему, герметичность конструкции тоже может сыграть роль.

Вы можете улучшить работу системы отопления, установив качественную изоляцию. Помимо этого, светоотражающие экраны также могут помочь вам повысить эффективность.

Вы должны помнить, что эти отопительные приборы и системы постоянно модифицируются и улучшаются.

В настоящее время колодки и панели намного тоньше, чем были раньше. Поэтому они более универсальны и лучше подходят для большего количества типов напольных покрытий. Для их размещения потребуется меньше места.

Сделай сам или профессиональная работа?

Скажем, наше исследование вопроса: «Можно ли установить полы с подогревом в мобильный дом?» побудило вас установить теплые полы в собственном доме. Для большинства домовладельцев остается вопрос, собираются ли они устанавливать систему отопления самостоятельно или им следует привлечь профессионала.

В целом проект может быть довольно сложным. Ниже приведены несколько ситуаций, в которых вы, возможно, захотите дважды подумать о DIY:

• У вас нет хотя бы некоторых знаний или опыта с аналогичными установками и обновлениями, да и вы раньше не снимали и не заменяли полы.
• Пол и основание вашего дома на колесах сильно повреждены.
• Существующий пол в доме деревянный.

В этих случаях вам может быть лучше обратиться к специалисту. Они могли устранять неполадки и преодолевать препятствия с большей уверенностью и, возможно, с большим успехом.

Помимо этого, в большинстве ситуаций вам потребуется нанять электрика, сантехника или другого специалиста, который поможет вам с определенными частями установки. Это особенно необходимо при установке и подключении новых силовых кабелей и водопроводных труб.

Неслучайно наиболее серьезными проблемами после монтажа являются неисправность проводки в системах электрического отопления и воздух в трубах в системах водяного отопления.

Сколько стоит теплый пол?

Еще одно важное соображение — во сколько вам будет стоить весь этот процесс. Модернизация теплого пола обычно намного дороже, чем некоторые другие возможности. Насколько это будет дороже, зависит от того, есть ли у вас уже доступ к черновому полу. Кроме того, это зависит от того, сколько полов нужно разорвать и переустановить.

В среднем вам нужно будет заплатить от 5 до 7 долларов за квадратный фут материалов для системы электрического излучения.А если вы выбираете профессиональную установку, она обычно будет стоить вам на 8–12 долларов больше за квадратный фут. Просто помните, что такой тип системы может быть довольно дорогим в эксплуатации.

Напротив, водяные лучистые полы с подогревом будут стоить от 6 до 16 долларов за профессиональную установку.

Таким образом, профессиональная установка сухой системы в доме площадью 1500 квадратных футов будет стоить от 12 000 до 18 000 долларов — более или менее. С другой стороны, вы можете рассчитывать заплатить 9000 долларов за профессиональную установку влажной системы в доме площадью 1500 квадратных футов.

Средняя стоимость теплых полов в 2020 году

Хотите узнать, сколько стоит теплый пол? В этой статье мы разбиваем цены на установку теплых полов в любой комнате дома и по квадратным метрам. Это позволяет любому домовладельцу быстро и легко понять, прежде чем нанять торговца.

Средняя стоимость теплых полов:

Этот тип работы обычно занимает 1-2 дня.

£ 800

Сколько стоит теплый пол?

Полы с подогревом становятся популярной альтернативой обычным радиаторам, особенно при ремонте элитных ванных комнат, но также популярны во многих новостройках в качестве основного источника центрального отопления.

Система «теплый пол» может быть установлена ​​практически под любым полом, включая камень, дерево, плитку и даже ковры. Существует два типа полов с подогревом: электрический (сухая система) и водяной (влажная система).

Электрические теплые полы

Электрические системы дешевле, так как их проще установить и их даже можно выполнить как самостоятельный проект, в то время как установка влажной системы требует гораздо больше усилий, поэтому обычно используется для новостроек или как часть более крупного проекта реконструкции.Но электрические системы, безусловно, лучший выбор для модернизации существующих объектов.

Водяной (влажный) теплый пол

Если вы планируете установить «мокрый» пол, который будет подключен к вашей системе центрального отопления, вам потребуется найти надежного и компетентного местного сантехника.

MyJobQuote.co.uk может помочь с бесплатной услугой, которая сопоставляет вакансии, размещенные домовладельцами, с местными торговцами. Все, что вам нужно сделать, это указать свою работу, используя простую и короткую онлайн-форму, затем вы можете расслабиться, и до трех местных торговцев свяжутся с вами, чтобы дать совет и организовать домашние посещения, чтобы затем они могли предоставить письменные расценки.

Типовые цены на теплый пол

Должностная инструкция	Продолжительность	Затраты на материалы	Стоимость рабочей силы
Ванная комната Напольные электрические коврики с подогревом под ковер с термостатом и таймером	1,5 суток	£ 450	£ 350
Бетонный пол на кухне с деревянным ламинатом, подходящие для электрического теплого пола	2 дня	£ 500	£ 300
Установите влажную систему на кухню с изоляцией и подключите все трубы к существующей системе центрального отопления	3 дня	£ 300	£ 900
Типовой трехквартирный двухквартирный дом с подачей влажного теплого пола и его установка во время модернизации	2 недели	£ 2100	£ 5600

Теплый пол на что стоит обратить внимание

Влажные системы подходят только для новостройки или капитального ремонта, так как они требуют обширных трубопроводов по всему дому, которые должны быть подключены к вашей системе центрального отопления.

Необходимо убрать все этажи, а трудозатраты будут очень дорогими. Но при установке в новостройке затраты на установку намного меньше. Эксплуатационные расходы на электрические полы с подогревом выше, чем на системы водяных полов, но их гораздо дешевле модернизировать, и они по-прежнему нагревают пол, создавая ощущение роскоши, но они не так хороши для обогрева всей комнаты, особенно если большая комната, но обычно подходят для небольших комнат, таких как ванная.

Если у вас старый дом с большими комнатами, который уже имеет тенденцию к холоду в зимние месяцы, то электрические полы с подогревом могут не производить достаточно тепла, чтобы сделать комнаты комфортными. Системы водяного теплого пола обладают гораздо большей мощностью, поскольку они подключаются к существующим котлам, поэтому они могут полностью заменить радиаторы и при этом обогреть комнаты до комфортного уровня.

Готовы получить цену за свою работу?

Сделай сам

Системы влажных полов с подогревом не подходят для самостоятельного использования.Для их установки, как минимум, потребуется помощь сантехника или теплотехника. С системой, которая подключена к вашему основному котлу, просто не стоит менять ее и делать это самостоятельно, поэтому всегда консультируйтесь с местным инженером-теплотехником или компанией по теплоснабжению, чтобы дать вам совет, прежде чем браться за эту работу.

Обследование, проведенное профессионалом, поможет вам выбрать лучшую систему теплого пола и убедиться, что ваш котел может поддерживать дополнительную систему отопления.А вот электрические теплые полы своими руками с использованием тепловых матов намного проще и дешевле в установке.

Вам все равно понадобится электрик, чтобы подключить питание к вашей системе отопления, но для типичной ванной комнаты общая стоимость электрического теплого пола может быть менее 500 фунтов стерлингов. Для тех, кто очень уверен в своих силах, есть также комплекты для подогрева полов для влажных полов.

Эти полные комплекты включают насос, клапаны, термостаты и трубопроводы для обогрева около 20 квадратных метров. Если вы выполнили большую часть работы своими руками и просто наняли сантехника или инженера-теплотехника для выполнения важных задач, у вас могла бы быть система влажных полов с подогревом в вашей ванной комнате менее чем за 1000 фунтов стерлингов.

Контрольный список для теплого пола

• Полы с подогревом могут быть одним из самых экономичных способов обогрева вашего дома
• Электрические коврики для теплого пола легко установить своими руками
• Полы с подогревом могут стать компактной альтернативой радиаторам
• Для нагрева полов с подогревом требуется больше времени, чем для обычных радиаторов

Часто задаваемые вопросы

Как работает электрический теплый пол?

В системах электрического теплого пола используется сеть проводов, проложенных в коврике, который укладывается под поверхностью пола.Они согревают пол, но не так хорошо нагревают комнату, поэтому их лучше всего устанавливать в небольших помещениях и они популярны в ванных комнатах.

Как работает влажный теплый пол?

Системы водяного теплого пола гораздо сложнее установить, поэтому они лучше всего подходят для больших домов, поскольку они очень хорошо обогревают помещения. Они используют сеть труб для подачи горячей воды из котла, которая затем излучает тепло через пол в пространство комнаты. Эти системы влажных полов намного более эффективны, чем электрические системы полов, и даже могут быть более эффективными, чем обычные радиаторы.

Каковы недостатки теплого пола?

Полы с подогревом нагреваются дольше, чем радиаторы, и в некоторых случаях они не смогут обогреть комнату с комфортом, а это значит, что вам все равно понадобятся радиаторы. Кроме того, установка полов с подогревом может быть дорогостоящей при модернизации.

Можно ли использовать теплые полы для отопления всего дома?

Да, фактически, это дало бы ряд преимуществ, включая снижение энергопотребления и увеличение жилой площади без радиаторов.

No related posts.
