для пластиковых и алюминиевых окон, размеры пластин для ПВХ-окон. Как их установить? Универсальные и другие пластины

Одним из способов монтажа оконных конструкций является установка их посредством анкерных пластин. Это удобно, поскольку процесс не предусматривает снятие герметизирующего шпатика и вытаскивание стеклопакета из рамы, в то время как фиксация с помощью саморезов требует полной разборки.

Дополнительное преимущество применения пластин – возможность провести работу самостоятельно, не обращаясь за услугой к профессионалам.

Что это такое?

Приобрести нужное крепление можно, лишь хорошо понимая, что представляет собой анкерная пластина. Это плоская деталь из металла с несколькими отверстиями для фиксации. Как правило, она изготавливается из стали, прошедшей процесс оцинковки, обеспечивающий защиту материала от коррозии и прочих внешних воздействий.

Применение анкерных пластин даёт ряд преимуществ.

• Позволяет использовать крепёж при высокой влажности.
• Пластину легко замаскировать при помощи декоративных элементов, подоконника или откоса, и она не будет бросаться в глаза.
• Не надо сверлить профиль рамы насквозь, как в случае с саморезами.
• Металлические детали надёжно защищают окна от сильного ветра и деформации, вызванной температурными перепадами. Такой тип соединения наиболее прочен и при этом остаётся эластичным.
• Окна легко выровнять по уровню или откосу.
• Беспроблемное снятие креплений при необходимости – они легко откручиваются. Возможность по желанию выбирать точки фиксации.
• Всегда можно переустановить оконное полотно.
• Монтаж с использованием пластин более экономичен по времени и расходам – метизы имеют доступную цену.

Идеальным такое крепление считается, когда оконный профиль монтируется в стену из самана, пустотелого кирпича, бруса, то есть она имеет рыхлую основу. Однако следует помнить, что большие оконные конструкции лучше фиксировать на специальные дюбели сквозь профиль рамы, так как пластины не способны выдержать их вес. Поэтому использование уместно только для окон среднего размера.

Пожалуй, это определённый недостаток популярного фиксатора, как и то, что лучше применять его в случае нечастого открывания створок или для глухого окна. Но если вам потребовалось установить изделие нестандартной формы, многоугольную, трапециевидную или арочную модель, вместо привычного анкера всегда лучше применять поворотные метизы.

Обзор видов

Сегодня в продаже можно найти большое количество видов пластин с различными способами фиксации: с защёлками, зубчатыми выступами для закрепления болтами и саморезами. При покупке сложных оконных систем в комплекте с продукцией поставляются фиксирующие детали с ушками, предназначенные конкретно для их установки. Взаимозаменяемые, универсальные детали часто входят в комплект для ПВХ окон.

Наиболее распространены две разновидности.

• Поворотные. Пластины, которые прочно закрепляются в процессе монтажа путём поворота.
• Неповоротные:
  • крепления, оснащённые специальными кольцами для надёжного сцепления;
  • неповоротные, устанавливающиеся под разными углами и таким образом обеспечивающие крепкую фиксацию.

Кроме того, существуют элементы крепежа из древесины, подходящие только для деревянных оконных систем. Анкерные фиксаторы подходят для работы с любым стеновым покрытием, для пластиковых и алюминиевых конструкций без их распакечивания, что актуально, если у установщика нет специальных навыков. Такой способ гораздо проще, чем монтаж посредством болтов, а универсальные изделия для ПВХ могут также применяться для дверей, деревянных рам, других сооружений из поливинилхлорида. В отличие от универсальных перфорированных металлических полосок высокой надёжностью отличаются специализированные детали с зубчатой фиксацией.

Различные модели метиз с поворотным узлом особенно востребованы, когда нет возможности осуществить крепёж в самом оконном проёме. Но без разборки стеклопакета и створок монтаж посредством пластин проводится с его наружной стороны.

Размеры

Обычно анкерные крепёжные метизы выполняются из оцинкованных листов стали, толщина которых не превышает 1,5 мм. Для окна стандартных размеров и формы понадобится не менее 5 пластин: 1 – для центральной части, 2 – для боков, 2 – для верхней и нижней частей рамы. Детали маркируются с указанием толщины и длины планки, к примеру, 150х1,2, но иногда встречаются изделия, на которых можно увидеть расстояние между её «усами». Тогда маркировка будет выглядеть следующим образом – 150х1.2х31. Длина разных моделей может варьироваться от 10 до 25 см, толщина – 1,2–1,5 мм, ширина – 25–50 мм.

К оконному блоку пластины крепятся при помощи шурупов длиной не меньше 40 мм и диаметром 5 мм и более. Для фиксации к внутренней плоскости стен используются дюбели-гвозди (длина – 50 мм, диаметр – 6 мм). Для пластиковых конструкций, в том числе для одностворчатых, поворотно-откидных и других разновидностей окон, рекомендуется использовать именно анкерные пластины. Они идеально подойдут для ходового изделия с размерами 120 х 60 см. В большинстве случаев искать их дополнительно не нужно – они идут в наборе с оконной системой.

Особенности монтажа

Для оконного блока крепление посредством пластин наиболее безопасно, а металлические детали можно скрыть в процессе чистовой отделки.

Но прежде чем браться за самостоятельную установку, потребуется изучить правила работы с анкерными пластинами.

• Жёсткость фиксации любой металлической планкой несколько меньше, чем анкерами. Если окно глухое, достаточно только пластин. При монтаже большого изделия с тяжеловесными створками необходима равномерная компенсация нагрузки, поэтому понадобится не просто вставить деталь в паз и защёлкнуть, но и подстраховаться саморезом, который должен войти глубоко в профиль рамы.
• Крепежи по бокам монтируются на расстоянии 25 см от углов, в верхней и нижней частях, причём вверху соединение помещается строго посередине. Между пластинами важно сохранять интервал не меньше 50 см и не больше 1 м.
• Необходимо следить за правильным изгибом деталей (только под острым углом), что сводит горизонтальное смещение к минимуму и даёт оптимальную жёсткость соединению.
• В проёме сначала нужно просверлить отверстие для анкерного шканта, а затем разместить его так, чтобы широкое горло прижимало металлическую полосу к поверхности проёма. Для крепления одной детали берётся 1 или 2 дюбеля размером 6–8 мм. Окончательная фиксация осуществляется при помощи конического стопорного шурупа.
• Несмотря на то что соединение в дальнейшем маскируется отделкой откоса или штукатуркой, желательно при подготовке точек для фиксации делать углубления до 2 мм – это обеспечит положение пластин вровень с поверхностью проёма.

Рассмотрим алгоритм проведения монтажа оконной системы на примере изделий из ПВХ.

• Необходимо освободить раму окна от упаковочной плёнки, после этого надо снять с петель створки, установить доборный и соединительный профили.
• Делается точный расчёт, в каких точках будут монтироваться крепёжные детали. Пластины вставляют в раму и помещают её в проём. Расположение точек отмечается на стене мелом или карандашом.
• Раму следует оклеить изнутри и снаружи монтажной лентой, пароизоляционной и паропроницаемой, для обеспечения гидроизоляции.
• Зубчатые элементы пластины («лапки») вставляются в пазы на профиле под необходимым углом, чтобы они плотно прилегали к откосу. Дополнительно можно крепить деталь с помощью специального самонарезающего шурупа.
• Соблюдая расстояние от анкера до края в 20–25 см, прикрутите все пластины по периметру проёма.
• Важно, чтобы присутствовал правильный сгиб крепёжного изделия в двух местах прилегания: к проёму и раме.
• Каждая планка должна фиксироваться саморезом и закручиваться через пластиковую насадку в армирующий профиль. Глубина отверстия должна быть больше длины дюбеля на 10 мм.
• Рама устанавливается так, чтобы под каждой секцией конструкции и по углам находились жёсткие уплотнители. После этого сооружение фиксируется вертикально при помощи монтажных клиньев.
• Прежде чем окончательно жёстко закреплять детали, необходимо отрегулировать положение блока посредством строительного уровня.

Заключительные работы – создание монтажного шва, увлажнение его водой с помощью пульверизатора, теплоизоляция полиуретановой пеной. Желательно не допускать её переизбытка. Для этого можно использовать пароизоляционную бутиловую ленту, строительную герметизирующую мастику. В конце отделываются откосы – штукатурной смесью, облицовочной каменно-полимерной плиткой, фасадными материалами. Если выбирать между двумя способами монтажа окон, при отсутствии опыта профессионалы советуют применять пластины.

При использовании анкерных дюбелей понадобится дополнительная помощь, сам процесс займёт много времени, да и всегда есть риск того, что стекло может быть повреждено. Кроме того, потребуется дорогое оборудование – перфоратор большой мощности и специальные дюбели 10х132 мм. Если болтами закрепляется окно из ПВХ, то возможна его разгерметизация, помимо этого, при незнании тонкостей и неправильной установке нарушается геометрия рамы, и она со временем растягивается.

В этом случае выход один – конструкцию надо переустанавливать. Поэтому для самостоятельного монтажа целесообразнее купить пластины либо привлечь к рабочему процессу профессионалов.

В следующем видео вас ждет монтаж ПВХ-окон на анкерные пластины.

Как выбрать надежный крепеж для установки пластиковых окон -Блог

Современный рынок строительных материалов предлагает большое количество видов крепежа. Однако именно их разнообразие и затрудняет выбор. Можно найти массу как положительных так и отрицательных отзывов о том или ином крепеже. Чтобы сделать правильный выбор нужно разобраться в их преимуществах и недостатках.

Виды креплений для пластиковых окон

Обычно для монтажа оконных блоков используются:

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

• винта с резьбой;
• внешней гильзы;
• внутренней втулки.

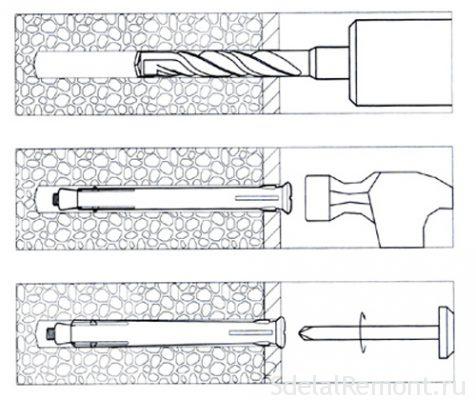

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

Плюсы:

• крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
• соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Выбор длины шурупов по бетону, так же как и анкеров, зависит от расстояния между проемом и рамой окна

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

• поворотные;
• неповоротные.

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

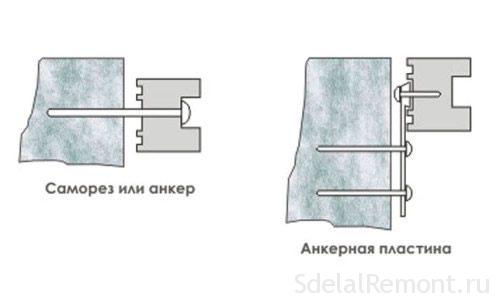

• Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
• Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
• В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.

При покупке анкерных пластин нужно учитывать, что существуют модели размером от 150 до 250 мм для монтажа разных конструкций ПВХ окон.

Анкерные пластины для окон ПВХ как крепить —

Сохранение целостности профиля. Использование анкерных пластин освобождает от необходимости оснащать профиль по периметру крупными монтажными отверстиями. Как результат, рама не утрачивает свою герметичность, что защищает от попадания наружной влаги внутрь оконного механизма.

Анкерные пластины, установленные на оконную раму

Есть у анкерных пластин и слабые стороны :

• Ограничения по весу оконной конструкции. Надежность крепления на пластины гарантируется только для небольших и средних оконных блоков. Тяжелые конструкции (чаще всего ― балконного типа) лучше устанавливать сквозным прикручиванием через рамы. Это относится и к тем случаям, когда несколько рядов окон расположено друг поверх друга.

• Опасность от частого открывания створок. В таком случае рама окна переживает дополнительные нагрузки, что может негативно сказаться на ее целостности. Те створки, которые открываются очень часто, рекомендуется дополнительно усилить болтовым креплением.

• Нарушение декоративности. Замаскировать анкерную пластину получается далеко не всегда. В первую очередь это касается случаев использования в качестве завершающей отделки откосов штукатурки или шпаклевки. Утопить в поверхность откоса крепеж получается не всегда, особенно, если речь идет о бетонных стенах.

Монтаж окон на анкерные пластины

Перед началом работы необходимо обзавестись следующими инструментами:

• Ударной дрелью или перфоратором.
• Электрическим лобзиком или ножовкой по металлу.
• Шестигранным ключом для регулировки фурнитуры.
• Анкерными пластинами.
• Измерительными приспособлениями (уровень, рулетка).
• Крепежными материалами (шурупы, саморезы).
• Силиконовым герметиком.

Рекомендации по использованию анкерных пластин для установки пластиковых окон:

• Запрещается фиксировать окна на монтажный клей, пену и т.п. В качестве крепежного материала разрешается использовать только саморезы.

• Осуществлять сверление нужно очень осторожно, избегая контактов патрона дрели и пластиковой рамы. Во избежание нанесения повреждений рекомендуется использовать длинное сверло и специальную пластиковую подкладку.

• Активизацию ударного механизма желательно применять только на бетонных стенах.

• Кирпичная стена, имеющая вертикальные пустоты, просверливается на стыковых межблочных участках.

• Завинчивать шурупы разрешается шуруповертом. Особенно удобны модели, имеющие встроенный ограничитель движения, позволяющий контролировать глубину погружения самореза в раму.

Установка анкерных пластин

Первым делом проводится установка анкерных пластин. Оптимальная дистанция между отдельными крепежами на раме – не более 100 см. Окна значительной высоты рекомендуется оснащать дополнительным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно превышать 25 см, иначе это грозит потерей устойчивости блока. Перед разметкой внешняя плоскость рамы освобождается от защитной пленки. Для установки зубчатых элементов пластины в профиле есть специальные выступы.

Монтаж анкерных пластин на раму

Чтобы сделать крепеж более надежным, его усиливают оконным шурупом. Далее таким же образом производят установку пластин по всему профилю, соблюдая вышеуказанные рекомендации по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой нужно добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

Установка рамы

Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

Подготовка оконного проема

Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

Установка и фиксация оконной рамы в проеме

Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

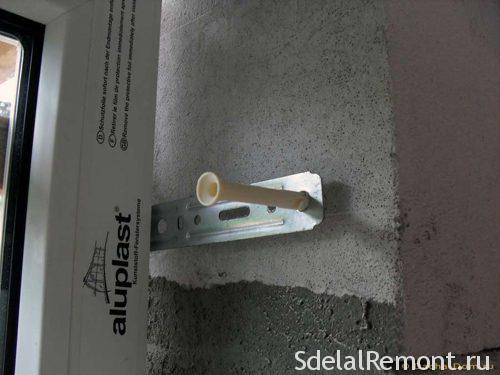

Фиксация окна при помощи анкерных пластин

Укладка пены

Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

Укладка монтажной пены

Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

Монтаж подоконника и отлива

По правилам подоконник разрешается монтировать спустя 24 часа после запенивания щелей: это дает время материалу хорошо высохнуть и схватиться. На практике эта рекомендация часто игнорируется (особенно, если работает монтажная бригада). При выборе подходящего подоконника нужно рассматривать только те варианты, ширина которых превышает толщину наружной стены. Пластиковое изделие легко подрезается по длине электрическим лобзиком или ножовкой по металлу.

Подогнав подоконник, его выставляют по уровню и закрепляют. Пустоту, которая образуется под низом, нужно заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В таком положении изделие оставляется до следующего дня.

Параллельно с подоконником проводится монтаж отлива. Его вставляют в нишу под основной рамой и прикручивают на подоконную планку. В результате этого создается дополнительная защита от попадания внешней влаги в помещение.

Внешняя отделка

Установив пластиковое окно на анкерные пластины, нужно обязательно оформить наружный откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пена склонна постепенно разрушаться под воздействием атмосферных воздействий. Самый простой вариант ― использовать для этого штукатурку или стартовую шпаклевку. Накладывая раствор, важно добиться полного покрытия монтажных швов. Что касается внутренней отделки откоса, то его обычно проводят заодно с общим ремонтом помещения.

Штукатурка откосов окна

Вывод

Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками. По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации.

Также можете посмотреть несколько видео по теме:

Анкерные пластины для пластиковых окон

Пластиковые окна доказали свою надежность и практичность. Они проще в уходе, надежнее сохраняют тепло помещения и не пропускают вовнутрь холодные воздушные массы. Пластиковые конструкции долговечнее, не подвергаются негативному воздействию погодных условий. Такие конструкции практически вытеснили классические деревянные. Установить пластиковое окно можно даже начинающему мастеру. Работа требует знания последовательности работ и некоторых нюансов.

Содержание [Скрыть]

И хотя есть различные способы, по которым производится установка рам, предпочтительнее устанавливать конструкцию на анкерные пластины. Известны два способа установки окон. Главное отличие – крепеж бывает разных типов и способах фиксации рамы к проему окна. Выделяют такие типы монтажа:

• непосредственно через раму на саморезы;
• на анкерные пластины.

Первый крепежный вариант непростой, особенно для новичка, без опыта подобных работ. Он осложняется тем, что необходимо произвести полный разбор рамы, снять створки и осуществить установку через профиль. После чего необходимо собрать окно снова, отрегулировать открытие-закрытие, установить стеклопакет и фурнитуру. Это непросто осуществить даже мастеру, поэтому второй вариант пользуется большим спросом и применяется чаще. К сожалению, данный, более простой вариант применим только к небольшим окнам, если площадь оконного проема больше четырех квадратных метров, применим только первый способ.

Второй способ подразумевает использование анкерных пластин. Элементы бывают нескольких типов: универсальные и специальные. Специальные пластины разрабатываются под конкретную модель, идут в комплекте к окнам сложных модификаций. Также их можно заказать индивидуально. Они имеют специальные пазы для крепления. Универсальные элементы не имеют разъемов.

Рис.1. Так выглядит анкерная пластина

Применение анкерных пластин для пластиковых окон

Чтобы в помещении было тепло, уютно и комфортно, необходимо уделить самое пристальное внимание окнам. От качества и надежности их установки будут зависеть комфортность пребывания в помещении, долговечность службы конструкции. Установка окон производится на года, поэтому необходимо внимательно учесть все нюансы и правильно произвести монтаж. Есть много материалов крепления, но особого внимания заслуживают анкерные пластины.

Этот материал идеально подходит не только для металлопластиковых окон, но и деревянных, а также для различных проемов: кирпичных, железобетонных, пено и газобетонных.

Такая универсальность делает анкерные пластины по-настоящему уникальными.

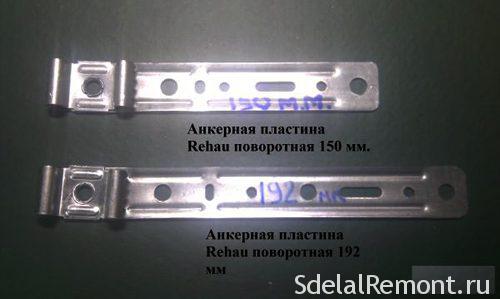

Внешне это металлические пластинки с круглыми отверстиями и насечками. Делают изделия холодной штамповкой из оцинкованного листа, толщина которого колеблется от одного до двух миллиметров. Они обеспечивают устойчивость оконной конструкции.

Рис. 2. Монтажный анкер

Анкерные пластины бывают двух видов:

Поворотный элемент устанавливают при сложном монтаже, когда затруднительно полноценное закрепление окон по каким-либо причинам. Поворотный краб позволяет произвести установку под любым углом.

Неповоротные пластины используются при классическом монтаже пластиковых или деревянных оконных конструкций.

Основные принципы установки пластикового окна

Есть определенный перечень работ, которые нужно поэтапно осуществить для установки окон из металлопластика. Алгоритм работы выглядит таким образом:

• удаление защитного целлофанового покрытия с внешней стороны окна, это поможет избежать «прикипания» пленки к стеклу, которое может произойти за несколько дней;
• необходимо соблюдать вертикаль и горизонталь, допускается минимальное отклонение;
• наружная часть рамы закрывается специальной пленкой, которая защищает от проникновения холода, появления конденсата, удлиняет срок эксплуатации;
• есть несколько вариантов пены, которые могут или не могут применяться в определенную пору года;
• при низких температурах монтаж пластикового окна не допустим.

Рис. 3. Монтаж пластикового окна требует большого внимания и аккуратности

Правила монтажа пластикового окна

Есть определенные требования к установке пластиковых окон rehau:

• оконный проем устанавливается ровно, с минимально допустимой погрешностью, не более трех миллиметров;
• монтажный шов не может быть произвольным, только три слоя, согласно стандартам, есть требования к ширине шва, если не придерживаться рекомендованных стандартов, качество крепления станет невысоким, появится риск возникновения деформации;
• рекомендовано крепление в раме с применением колодок, к которым фиксируется основа.

На данный момент есть два варианта установки окон: с полной разборкой и без разборки окна.

Рис. 4. Особенности крепления при помощи анкеров

Установка пластикового окна с помощью анкерных пластин

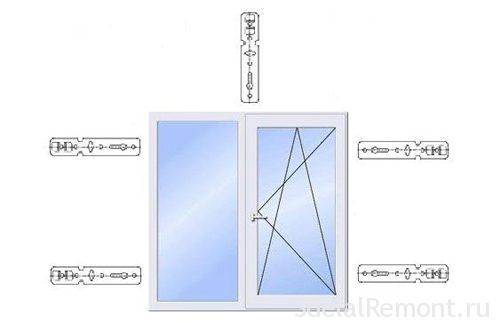

На пластиковое окно классического размера рекомендуют установку пяти анкерных пластинок. Необходимо фиксировать крепление таким образом: крайние пластины прикрепляют на расстоянии двадцати-тридцати сантиметров от верхнего и нижнего края. Третья пластина крепится посредине. Если применить вариант монтажа без снятия элементов конструкции, то анкерные пластины крепятся на наружную сторону окна. Как уже упоминалось, такой вариант подходит только для окон стандартных размеров и форм.

Рис. 5. Самый надежный вариант крепления при помощи анкеров

Если окно более четырех квадратных метров, пластины просто могут не справиться с весом конструкции. Пластиковые конструкции маленького и среднего размера крепят на анкер.

Установка креплений на раму

От технических условий крепления анкера будет зависеть очень многое. Первое, что необходимо сделать перед началом монтажных работ, это собрать необходимый инструмент.

Перед тем, как капитальным образом закреплять окно, нужно выставить конструкцию на распорках, поровнять относительно горизонтальной и вертикальной поверхности, чтобы не было перекосов. При необходимости под раму вбивают деревянный клинышек, которые помогут отрегулировать поверхность.

Если рама из дерева, сверлом просверливаются отверстия. В эти места вставляем болты и затягиваем специальной отверткой.

Рис. 6. Крепление при помощи анкерных пластин

Установка оконной рамы

От рамы до проема необходимо расстояние около трех сантиметров. Это необходимо для установки креплений. Провести работы необходимо следующим образом:

• расположить крепления на окне;
• внедриться в необходимый проем;
• необходимо сделать наметку на стене;
• в проеме с помощью долото нужно сделать неглубокую выемку для анкеров.

Это обеспечит утопление пластин и легкую их «маскировку», не понадобиться замазывать штукатуркой. В ходе монтажа следует систематически контролировать правильность расположение конструкции с помощью строительного уровня.

Рис. 7. Особенности крепления рамы

Заполнение щелей монтажной пеной

После установки пластин, нужно сделать контрольный замер правильности положения рамы. Если все в порядке, необходимо заполнить щели монтажной пеной. Важно заполнить проем полностью, если ширина щели очень широкая, необходимо поэтапное заполнение пустоты. После нанесения первого слоя ожидают несколько часов и наносят следующий слой. Пена имеет характеристики, которые необходимо учесть. Раствор расширяется при различных температурах по-разному. Важно прочитать инструкцию и учесть этот нюанс.

Рис. 8. Заполнение пеной важный этап работы

Монтаж подоконника и отливов

Есть стандарты и очередность проведения работ. нужно дать высохнуть пене и только после этого устанавливать подоконник и отлив. Если не выдержать положенное время, конструкция может дать перекос. Установка отлива под подоконником поможет избежать поступления влаги. Установка подоконника контролируется уровнем, в случае незначительного перекоса, необходимо применять клинья. После установки подоконника на поверхность нужно положить гнет, который должен пролежать не менее полусуток.

Рис. 9. Установка подоконника должна проводиться поэтапно

Преимущества и недостатки анкерных платин

Альтернативой анкерным пластинам считаются дюбеля, способные выдерживать не только окна с большой площадью, но и двери. Но у данного варианта есть ряд недочетов:

• метод распакечивания сложен даже для опытных рабочих, результатом погрешности в работе может стать трещина в стекле;
• в отличие от анкерных пластин, произвести монтирование дюбелей в одиночку, нереально, необходима помощь;
• такой вариант затратный по силе и времени.
• Использование анкерной пластины имеет большое количество преимуществ:
• не нужно разбирать оконную конструкцию;
• можно регулировать место прикрепления;
• легко ровнять окно;
• нет необходимости в нарушении целостности окна;
• легкий демонтаж;
• надежность и долговечность.

Рис. 10. Применение анкерных креплений предпочтительнее, чем использование дюбелей

Единственным недостатком анкерного крепления считается невысокая способность выдерживать тяжелые конструкции, но данная проблема корректируется использованием монтажной пены. Как видим, применение анкерных пластин является приоритетным и удобным.

Как выбрать крепеж для пластикового окна?

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

• Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
• Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

• Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
• Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке. Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон. Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.

Анкерные пластины

Разновидностей анкерных пластин больше, чем у саморезов и анкеров вместе взятых. Это обусловлено тем, что многие производители ПВХ профиля выпускают пластины специально для своей продукции, к счастью, они универсальны и взаимозаменяемы.

Анкерная пластина крепится одной стороной к внешней части оконного каркаса, другая сторона фиксируется в проеме анкерами или саморезами. Существуют пластины, которые держатся на раме за счет зубчатых выступов или защелкиваются в четверть профиля. Некоторые монтажники такие пластины даже не прикручивают.

Применение анкерных пластин наиболее простой и надежный вариант крепления. Единственный недостаток – после подобного монтажа не обойтись без отделки откосов.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.

В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в стеклопакет.

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

В бетон

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

В обычных панельных многоэтажках бетон более податлив сверлению, и в большинстве случаев крепление на анкера не вызывает особых затруднений. Что касается технических условий монтажа, о которых было упомянуто выше, существует ряд моментов, требующих особого внимания.

При остеклении балконов или лоджий конструкцию приходится ставить практически заподлицо с наружной частью проема. Крепить анкером в такой ситуации довольно опасно: возможно разрушение края бетонного перекрытия или стены. Крепление на пластины в таких случаях – единственно верный вариант.

К кирпичной стене

Пожалуй, самый простой монтаж, но с некоторыми оговорками. Неприятные моменты возникают, если проем частично разрушен или для кладки использовался кирпич низкого качества. Кроме того, бурение под анкер по месту может осложниться смещением сверла при его попадании в кладочный шов. Поэтому необходимо, отчетливо видеть место сверления, чтобы сделать отверстие посередине кирпича.

Использование пластин несколько упрощает установку, поскольку, если пластина попадает на шов, ее всегда можно слегка провернуть. Анкерные пластины, которые защелкиваются в четверть, просто сдвигаются до удобного положения.

Чаще всего монтажники комбинируют тип крепежа: боковины глухих секций можно смело крепить сквозь профиль на саморезы (дюбель 6мм и пресс-шайба подходящей длины), секции с открывающимися створками – анкер 10 мм. Верх/низ – либо пластины, либо вообще без крепежа, только пена и распорки.

Комбинированое крепеление: сверху и снизу пластинами, сбоку саморезами по бетону

К газобетону

Правильных вариантов крепления к пористым материалам (пенобетон, газобетон и подобные им) всего два:

• Десятимиллиметровый анкер максимальной длины (202 мм). Способ фиксации традиционный – сквозь профиль.
• Более предпочтительно крепить анкерными пластинами. К профилю пластина крепиться как обычно: либо прикручивается шурупом, либо защелкивается в паз. Другая сторона фиксируется обычным саморезом, но через специальный дюбель по газобетону. Для успешного монтажа таким способом понадобится шестигранный ключ или бита, чтобы закрутить дюбель в посадочное место.

Кроме этих двух способов, есть еще один, но правильным его назвать трудно. Тем не менее он активно используется определенной категорией монтажников. Дело в том, что пенобетон достаточно рыхлый материал, и саморезы в него закручиваются без сверловки. Это вызывает соблазн крепить блоки шурупами без каких-либо дюбелей. Недостаток: нельзя повторно закрутить саморез в одно и то же место; низкое качество крепления при осевых нагрузках на шуруп.

Видеоинструкция:

К металлоконструкциям

В зависимости от конструкции проема окно крепят либо на саморезы по металлу, либо, что случается значительно реже, на анкерные пластины. Процесс монтажа зависит от толщины металла, к которому необходимо закрепить блок. К распространенной на строительном рынке квадратной трубе, толщина стенки которой составляет 2 мм, крепят пресс-шайбой со сверлом сквозь предварительно засверленный профиль. Если же металл более толстый и сверла самореза не достаточно для успешной сверловки, отверстие в проеме придется сделать перед закручиванием пресс-шайбы.

Анкерная пластина для окон — монтаж окон на анкерные пластины

Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.

Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.

Назначение анкерных пластин

Варианты анкерных пластин

Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.

Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.

Особенности использования пластин и их виды

Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с “рыхлой” стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.

Анкерные пластины бывают двух видов:

• поворотные;
• неповоротные.

Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.

Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

• Нет необходимости разбирать профиль и просверливать его насквозь;
• возможность выбора точки крепления;
• простота выравнивания окна по отвесу или уровню;
• отсутствие крупных монтажных отверстий;
• исключение попадания природной влаги внутрь профиля и шва;
• при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
• окно можно повторно переустановить;
• невысокая цена крепления;
• время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Монтаж ПВХ окон на анкерные пластины

Монтаж ПВХ окон или балконных блоков начинается с  расчета  эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:

1. Снять с наружной стороны оконной рамы транспортировочную пленку;
2. Установить зубчатые “лапки” анкерной пластины в специальные выступающие части на профиле. Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
3. Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
4. Подогните пластины в местах насечек таким образом ,что бы первый сгиб  был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
5. Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
6. Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
7. Увлажните место монтажного шва водой с помощью распылителя.
8. Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
9. Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).

Видео о монтаже окна на анкерные пластины

Анкерная пластина для монтажа пластиковых окон, представляет собой быстрый монтаж окна

Есть несколько способов установки пластиковых окон. Анкерные пластины для окон ПВХ используются довольно часто, укрепить их можно разными способами. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Мы проиллюстрируем их, предоставив читателю самому выбрать наиболее подходящий для него вариант, так как комплексное решение предложить невозможно.

Трудности, связанные с установкой анкеров крепления каркаса

, хотя это может показаться простым занятием, на самом деле может вызвать множество негативных последствий, особенно если сборку проведет на любителя.Прежде чем решить, нужно ли вам крепление, следует внимательно изучить возможные последствия ошибки.

• В этом случае рама фиксируется анкерными болтами. Для того, чтобы сделать такую ​​приставку, необходимо просверлить пластиковую раму окна. Обратной стороной такого действия можно назвать сразу же вскрытые стеклянные камеры.
• Еще одной проблемой может быть промерзание конструкции, так как при сверлении ломается система арматуры. Если застекленные окна промерзнут, вы получите в помещении излишнюю влажность, а на откосах со временем может появиться плесень.
• Монтаж должен проводить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушена, вернуть ее в нормальное положение будет сложно или невозможно.

, но, несмотря на все недостатки, у такого способа крепления есть важное преимущество: окно будет надежно закреплено, и его можно будет разобрать, только тщательно разобрав его изнутри. Установка занимает немного времени, не требует выравнивания, как в случае с пеной, после установки конструкция сразу готова к использованию.Компаунд считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и доступны во всех магазинах DIY.

Виды монтажа окна

Как крепится на пластину?

Анкерная планка для окон ПВХ Помогает сделать процесс монтажа конструкции быстрым и легким. Одно важное преимущество — отсутствие необходимости вытаскивать стеклопакеты. Профильная система не подвергается сверлению, а значит, позволит избежать проблем, возникающих при просверливании рамы.Стеклопакеты не разгерметизируются, конструкция не теряет жесткости, начинает мерзнуть. Риск перекоса каркаса полностью отсутствует. Однако вызвать метод также нельзя: один из основных недостатков — это не привлекательный внешний вид, так как часть крепления после установки будет видна.

Совет : Анкерную пластину можно спрятать под откосами, если правильно их установить и замаскировать ее накладкой.

Второй существенный недостаток — повышенная нагрузка на конструкцию из-за частого открывания створок.Окно может быстро сломаться, поэтому специалисты рекомендуют монтировать таким способом только глухую конструкцию.

Другие способы крепления пластикового окна

Существует способ, в котором сочетаются несколько способов крепления рамы. В этом случае можно избежать некоторых недостатков двух методов, перечисленных выше. При комбинированном способе верхняя часть рамы крепится на анкерной плите для окон, а нижняя фиксируется анкерами. Это позволяет избежать ударов рамы при открывании, а также регулировать ее высоту.

Монтажная пластина с окном на винтах

Как установить окна на анкерную пластину?

Монтажные планки для окон ПВХ производятся разные, поэтому перед установкой необходимо правильно выбрать. Конструкций всего два типа: универсальные, на любые подходящие оконные рамы, и специальные, которые изготавливаются для окон нестандартной формы. Такие элементы имеют специальные выступы, с помощью которых их можно закрепить саморезами, вставив в паз оконного профиля. Универсальная пластина и болты с проушинами.

Совет : Крепежные болты нужно выбирать 4,5х35 мм. Обратите внимание на жало, в нем должно быть сверло по металлу, иначе сверлить конструкцию будет сложно.

Монтаж на анкер

Последовательность работ при установке окон на анкерную пластину

Если вы используете стандартные окна, потребуется около 5 анкерных пластин. Один из них будет располагаться по центру кадра, другие разместить, отступив под углом около 20 см.При установке окна не нужно снимать или тянуть штапики: пластина должна крепиться к внешней стороне оконного проема, фурнитура в этом случае является сквозной.

расположение анкерных пластин на окне

СБ : если конструкция имеет большие размеры, например, превышает 4 кв. м, то на плиту монтировать его не стоит, так как окно будет большой массы. Можно использовать дюбельное соединение, которое можно комбинировать с анкерными пластинами.

Положение тарелок на стене отметьте заранее, чтобы крепление было более качественным, в стене пробивается стук тарелки.Лежащий в углублении фиксирующий элемент должен быть плотно, не выступая за его границы. После монтажа конструкции рекомендуется заполнить щель пеной: это поможет избежать сквозняков и надежно закрепит окно.

Вывод : Монтажная планка для окон ПВХ — быстрый и удобный способ монтажа, правда, не без изъянов. При правильном подходе это доступное и быстрое решение для надежного монтажа оконных конструкций.

Видео:

Видео:

.

21 фото якоря пвх — бесплатные и лицензионные фотографии от Dreamstime

Анкер ПВХ. Группа анкеров ПВХ с белым фоном

Анкер ПВХ для монтажа пластиковой трубы с изолированной стенкой. Анкер пвх для монтажа сантехники с изолированной стеной на белом фоне

Монтаж анкера ПВХ синий сантехнический изолированный. На белом фоне

Мужчина держит анкер из ПВХ для монтажа изолированной сантехники.Мужчина держит якорь из пвх для монтажа сантехники на белом фоне

Мужчина держит изолированным якорь из ПВХ. Мужчина держит пвх анкер для монтажа сантехники со стеной, изолированной на белом фоне

Анкер ПВХ для монтажа сантехники с изолированной стеной. На белом фоне

Фотография анкерной пластины на новой оконной раме.Крупным планом фото детали металлической анкерной пластины на пластиковой оконной раме на цементно-кирпичной стене

Якорный буй. Красный якорный буй с металлическим шестом и пружиной для крепления троса при швартовке лодки

Мужчина устанавливает металлическую анкерную пластину на оконную раму. Обрезанное крупным планом фото зрелого рабочего, использующего динамометрическую отвертку, устанавливающего металлическую анкерную пластину на окно

Новый тип анкерной плиты и пароизоляции на оконной раме.Крупным планом деталь металлической анкерной пластины над защитной клейкой лентой на деревянной оконной раме

Связка пластиковых дюбелей на белом фоне с местом для текста. Пластиковые дюбели, изолированные на белом фоне. Дюбель, анкер-шуруп, конструкция

Новая металлическая анкерная пластина на оконной раме. Крупным планом фото детали металлической анкерной пластины к новой цементной стене

Черное виниловое снаряжение для лазания по веревке с красным стальным шаром.Абстрактный вид оборудования для лазания по черной виниловой веревке на детской площадке с весом

якоря в форме блестящего шара

Мужчина с помощью отвертки устанавливает анкерную пластину на оконную раму. Концепция сборки пластиковой оконной рамы. Обрезанное крупным планом и вертикальное фото взрослого рабочего

Анкерные пластины для окон, деталь металлической анкерной пластины на белом фоне. Деталь металлической анкерной пластины на белом фоне

Монтаж настенных зажимов.Монтаж настенного зажима для плинтуса

Монтаж настенных зажимов. Монтаж настенных зажимов для плинтуса

Монтаж настенных зажимов. Монтаж настенных зажимов для плинтуса

Красный, белый и синий составляют патриотичную красочную груду буев для омаров. Для фоновой текстуры

Руки для разметки сверла.На белом фоне

Руки для разметки сверла. На белом фоне

.

No related posts.
