Установка регулятора теплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.

Основные этапы монтажа терморегулятора

• Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.
• Установка электромонтажной коробки и подведение к ней проводов питания 220 В.
• Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.
• Укладка теплого пола (см. инструкции в соответствующем разделе).
• Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.
• Заливка стяжки.
• Собственно подключение терморегулятора.
  Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.
• Установка регулятора в монтажной коробке.
• Заделывание штробы в стене.

Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.

Настройка регулятора

Каждая модель термостата будет настраиваться по-своему.

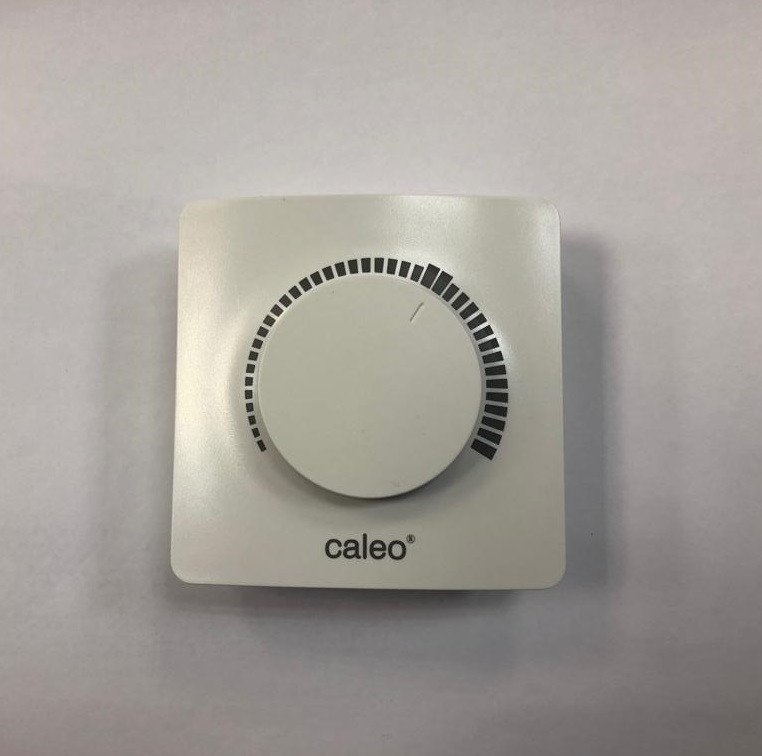

Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента:
— кнопка включения,
— регулирующее колесико
— и лампочка — индикатор работы.

Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать. По достижении температуры он выключится, а затем, когда пол немного остыл – снова включится. Полностью выключить обогрев вы сможете только вручную с помощью выключателя.

Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отличающимся от механических.

А также программируемыми, которые позволяют задавать несколько графиков работы системы обогрева на сутки. К примеру, модель Energy TK02 имеет более простой функционал, в то время как Energy TK03 – программируемый терморегулятор с 4 графиками работы теплого пола и функцией «ранний старт» (автоматической корректировкой времени включения в зависимости от того, как быстро прогревается пол). Обе модели выпускаются с жидкокристаллическим дисплеем.

Каждая модель термостата имеет свои особенности управления, прочитать о которых можно в инструкции.

Компания Energy предлагает электронные, механические, простые и программируемые терморегуляторы. Купить регулятор температуры пола можно на нашем сайте.

Специфика монтажа теплого пола в ванной комнате

Полы с подогревом наиболее часто укладывают в ванной комнате. Для этого помещения самыми актуальными считаются кабельные системы обогрева. Однако, при установке такого оборудования в купальной зоне, у потребителей довольно часто возникает целый перечень разных вопросов. Больше всего потенциальных клиентов интересует:

• Как установить терморегулятор правильно и где именно это стоит делать?
• Возможно ли к одному терморегуляторному устройству подключить греющую систему и ванны и туалета?
• Фактическая площадь теплого пола – под какие типы мебели допустимо устанавливать отопительное оборудование, а под какие – нет?
• Нужно ли при укладке делать отступы и каких размеров они должны быть?
• В каких случаях можно устанавливать теплые полы под ванну?
• Какие теплоизоляционные материалы рекомендуют применять профессионалы?

На все эти вопросы ниже будут даны исчерпывающие ответы, которые помогут клиенту избежать самых распространенных ошибок при укладке теплового оборудования. Однако, прежде чем начинать процесс монтажа, необходимо внимательно изучить паспорт-инструкцию, которая входит в комплект отопительной системы. В ней, как правило, очень четко расписаны и проиллюстрированы пошаговые указания, позволяющие без особого труда установить теплый пол в жилище на профессиональном уровне.

Терморегулятор: где и как размещать

В первую очередь перед установкой теплого пола нужно определить место для размещения терморегулятора. Специалисты не рекомендуют монтировать его внутри ванной комнаты, так как защитный уровень устройства (IP 21) не обеспечивает надежной, стабильной и долгосрочной работы в условиях избыточной влажности. Лучше всего выделить место в коридоре или другом прилегающем помещении. Что касается датчика, фиксирующего уровень прогрева поверхности пола, то он непременно должен стоять внутри купальной комнаты.

Когда место расположения терморегулятора выбрано, в стене на уровне предполагаемой установки нужно сделать аккуратное отверстие и через него вывести гофрированную трубку, в которую впоследствии будет вмонтирован датчик температуры теплого пола.

При установке гофра-трубки нужно соблюсти соотношение радиуса ее изгиба с уровнем горизонтали поверхности пола. Крайне важно, чтобы этот показатель составлял не меньше 5 сантиметров, а сама трубка имела не больше одного изгиба. Это поможет осуществлять поточные ремонтные работы, не вскрывая плиточного покрытия. К примеру, в случае, если датчик неожиданно начнет борохлить и потребует замены. Концевое отверстие гофра-трубки рекомендуется закрыть надежной и плотной заглушкой, которая защитит внутреннее пространство от проникновения цементного раствора или воды, способных оказать негативное воздействие на датчик температуры и даже вывести его из строя.

Сколько терморегуляторов использовать

Нередко клиенты устанавливают теплые полы одновременно в банном помещении и туалете и интересуются, можно ли сэкономить и подключить к одному терморегуляторному устройству обе системы и если смысл это делать.

Скажем прямо, что делать это можно, но не рекомендуется, особенно в тех случаях, когда теплые полы размещаются в комнатах с полярно разными температурными режимами. В этой ситуации датчик будет фиксировать температурный уровень только одного помещения и, исходя из этих данных, обогревать и туалет и ванну. В итоге, клиент неизбежно столкнется с тем, что в одной комнате пол будет излишне теплым, а в другой – чрезмерно холодным. Температура обогрева будет полностью зависеть от места размещения датчика. Если он находится в прохладном помещении, неизбежно случится перегрев, а если в жарком – получится недогрев.

Подключение двух систем к единому терморегулятору считается корректным и вполне допустимым только в том случае, если в обоих помещениях соблюдается примерно одинаковый температурный режим. Однако, и здесь есть некоторые нюансы и требования к местонахождению терморегулятора. Наиболее правильно будет поставить его в комнате с максимальной теплопотерей и самой низкой температурой у поверхности пола. Определить эти параметры поможет специально устройство под названием пирометр.

Кроме того, потребителям стоит взять на заметку и тот факт, что поставив единый терморегулятор на две комнаты, они лишатся возможности отключать отопительные системы по отдельности и не смогут в автономном режиме регулировать уровень температуры в помещениях.

Это внесет ряд неудобств в процесс эксплуатации и повлечет за собой дополнительный расход электрики и, как следствие, увеличение объема коммунальных платежей.

Фактическая площадь укладки теплого пола

Очень важно при монтаже теплых полов учитывать фактическую площадь укладки. Под мебельные гарнитуры без ножек обогревающие системы никогда не ставятся. От стационарной мебели и несущих стен необходимо отступить как минимум 10 сантиметров, а от батарей и любой другой отопительной техники – не менее 30 см. Игнорирование отступов может негативно подействовать на работу системы, спровоцировать перегрев основного кабеля и даже вывести из строя все оборудование.

Монтаж теплого пола под ванну

Уложить теплые полы под ванную емкость можно только в том случае, если ванна имеет крепкие, устойчивые ножки, а между ней и уровнем пола нет декоративного фронтального экрана или фартука из плитки. Если же монтаж осуществляется под экран или фартук, возникает большой риск перегрева кабеля в районе стыка нижней плитки фартука и пола.

Теплоизолирующий материал

– один из самых важных аспектов монтажа теплых полов в ванном помещении. При укладке греющего кабеля теплоизоляционный материал помещается непосредственно в цементно-бетонную стяжку. Для этого варианта подходит любой вспененный теплоизолятор толщиной от 5 миллиметров (например, пенопропилен). Усилить эффект обогрева поможет теплоизоляционный материал толщиной от 10 мм и показателем теплопроводности не выше, чем 0,05 Вт/кв.м х°С.

Лучше всего применять изоляцию, имеющую снаружи слой теплоотражающей фольги с покрытием из тонкой лавсановой пленки. Она обеспечивает фольгированную поверхность надежной защитой от агрессивного влияния цементно-бетонного раствора во время его интенсивного отвердения.

Теплоизолятор не только значительно увеличивает скорость нагрева отопительных систем, но и помогает экономить средства на оплате счетов за электрическую энергию.

В свете выше изложенной информации можно абсолютно точно сказать, что по сравнению с альтернативными видами отопительного оборудования, установка кабельных систем является наиболее простой и комфортной. Соблюдая основные правила и принципы, четко придерживаясь главных тезисов инструкции и описанных в этой статье рекомендаций, клиент сумеет уложить теплые полы в городской квартире, дачном домике или загородном коттедже самостоятельно и в течении долгих лет наслаждаться качественным теплом и уютом.

Понравилась статья? Поделитесь с друзьями!

Установка теплого пола » Теплый пол Thermo

Теплые полы устанавливают под высокотеплопроводные напольные покрытия, такие как керамогранит и плитка. Все специалисты сходятся во мнении, что именно этот вариант наиболее эффективен с точки зрения обогрева помещения и дает самую максимальную отдачу. Однако, вполне может появиться необходимость или просто желание клиента использовать теплый пол в сочетании с другими видами напольных покрытий. В этом случае совершенно закономерно возникает вопрос: «Насколько в конструкции теплого пола сочетаются электрический нагревательный кабель и дерево?».

Чтобы развернуто и полно дать ответ на этот вопрос, нужно уточнить, что в данной ситуации возможны два варианта: монтаж системы на деревянный пол или установка отопительного оборудования под дерево.

В первом случае, как правило, речь идет об устройстве теплых полов в загородном доме или на даче, второй же решает вопрос обогрева деревянного пола.

Теплый пол на деревянное основание

Типичным примером установки полов с подогревом на основание из дерева можно назвать теплый пол для бани, когда на черновой деревянный пол предлагают уложить греющий кабель, а сверху закрыть его плиткой. Монтировать отопительное оборудование на деревянное основание просто так нельзя. Сначала придется сделать армированную бетонную стяжку (не менее 2 см), а уже потом установить на нее систему теплый пол и само напольное покрытие. В течение всего рабочего процесса необходимо согласовывать свои действия с указаниями, описанными в «Инструкции по монтажу и эксплуатации».

Мнение о том, что допускается монтаж теплых полов на деревянные без стяжки, а только с применением гипсоволоконных или цементно-стружечных плит в качестве основания, профессионалы считают ошибочным, поскольку в этом случае материал основания (ЦСП или ГВЛ) обязательно впитает влагу из раствора, отсыреет и потеряет часть своих полезных свойств.

Ошибки и недочеты в установке систем обогрева пола могут привести к тому, что после включения греющий кабель начнет активно высушивать плиты основания, которые под воздействием слишком агрессивных температур растрескаются и деформируются. В следствие этого, повреждению подвергнется слой заливки над кабелем и целостность напольного покрытия нарушится.

Теплый пол под дерево

Потребность в установке пола с подогревом возникает в том случае, когда клиент желает положить ламинат или паркет на теплый пол, либо обогреть деревянный теплый пол на лагах.

Собираясь пользоваться теплым полом в таких условиях следует взять на заметку несколько важных нюансов. Во-первых, чтобы избежать излишнего теплового воздействия на греющий кабель и напольное покрытие, мощность оборудования для нагревания пола не должна превышать 100 Вт/кв.м, а для конструкции на лагах – 80 Вт/кв.м. При этом максимальная температура прогрева не должна быть выше +26°С.

Деревянные покрытия обладают низкой теплопроводимостью, поэтому мощного эффекта теплого пола на поверхности не будет. Скорее, система выступит в роли своеобразной буферной зоны и воспрепятствует остыванию общей поверхности пола.

На бетонное покрытие кабельная отопительная система монтируется по стандартной схеме: в цементно-бетонную стяжку или плиточный клей укладывается греющий кабель. Желательно, чтобы толщина стяжки (или клея) составляла от 1 до 2 см. Уменьшение этих показателей может привести к перегреву и выходу кабеля из строя, а увеличение – к практически полному отсутствию тепла на поверхности пола.

Утепление деревянного пола на лагах

Для обогрева деревянного пола на лагах укладывать греющий кабель нужно на металлическую сетку с мелкими ячейками. Она закрепляется между лагами на расстоянии не менее 3 см над теплоизоляционным материалом снизу и точно также не менее 3 см от нижней поверхности половой доски сверху. В точках пересечения с лагами кабель пропускают через специальные пропилы глубиной и шириной 3 см на всю толщину лаги. Изолируют эти места алюминиевой фольгой или алюминиевой самоклейкой (скотчем). Для размещения конца гофра-трубки с температурным датчиком в лаге делается пропил размером 2х2х2 см.

Терморегулятор (термостат) для теплого пола

Чтобы с комфортом пользоваться теплым полом, уложенным под низкотеплопроводные напольные покрытия, рекомендуется установить терморегулятор с двумя датчиками, показывающими температуру пола и воздуха в помещении. Это даст возможность соблюсти все необходимые температурные ограничения.

Стоимость теплого пола

Цена на оборудование, которое клиент собирается приобрести для описанных выше вариантов использования, и затраты на их эксплуатацию и обслуживание, будут несколько меньше, чем при укладке полов с подогревом под плитку. Объясняется это объективными ограничениями не только по мощности, но и по температуре прогрева поверхности пола.

Однако, составляя смету будущих финансовых затрат, ориентироваться нужно не только на цену самого оборудования, а учитывать стоимость всех работ в комплексе, причем, делать это исходя из выбранного типа покрытия и самого подходящего в этом случае варианта установки.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.

Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный теплоизолятор

или на теплоизолятор и штукатурную сетку

В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.

Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.

Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.
2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания AC95-240V 50-60Hz. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!
3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола. В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы. Пример, терморегулятор Mycond Touch.

Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

           4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.

Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.

Терморегулятор для теплого пола – классификация и способ подключения

Когда разговор заходит о системе отопления «теплый пол», не все обыватели знают, что его сердцем является небольшое устройство, которое монтируется на стене. Это небольшая коробочка, чаще всего из пластика, которая носит название терморегулятор для теплого пола. Само название говорит за себя. С его помощью регулируется температура теплоносителя в контуре трубной или кабельной разводки, а соответственно и температура внутри помещение, где установлен теплый пол.

Конечно, необходимо отметить, что для разных отопительных напольных систем используются разные терморегуляторы. В данном случае разделение проводится по основным видам: водяной и электрический. Поэтому рассмотрим каждый температурный регулятор для теплого пола по отдельности. Это, во-первых, позволит правильно разобраться в назначении устройств. А, во-вторых, понять, чем все модели термостатов отличаются друг от друга.

Терморегуляторы для электрических теплых полов

Если электрический теплый пол включить в систему питания переменным электрическим током, то он будет без проблем работать. Как и любой электроприбор, ему достаточна всего лишь розетка. Но как он будет работать, вот вопрос.

• Это бесконтрольное потребление электроэнергии, которую придется оплачивать. А, значит, говорить об экономии уже не приходится.
• Работая с максимальной мощностью, теплый пол скоро придет в негодность. Такие нагрузки выдерживать длительное время он просто не сможет. А. значит, сокращается срок его эксплуатации.
• Да и говорить о комфортном нахождении в таком помещении уже будет нельзя.

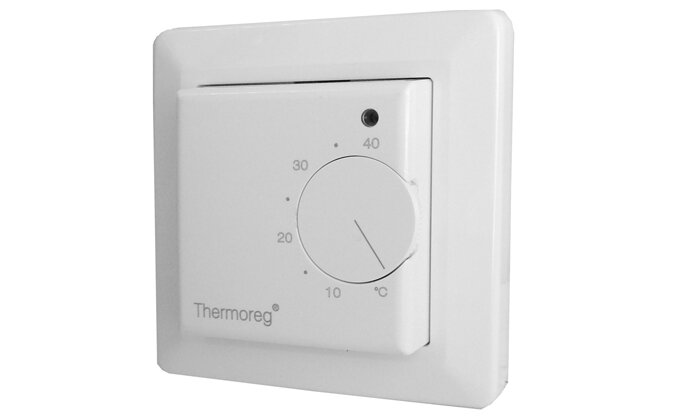

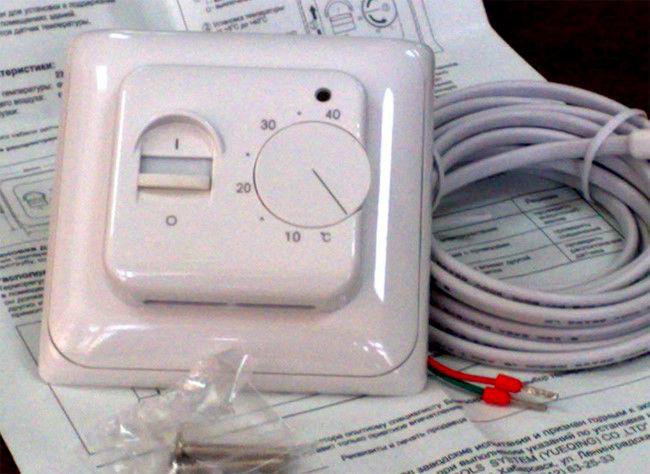

Механический термостат

Поэтому выход один – установить термостат в систему теплого пола и контролировать ее работу и температуру внутри помещения. С помощью этого небольшого устройства решаются проблемные вопросы, описанные выше. Вот такой необходимый это прибор.

Классификация

Все регуляторы температуры для электрических теплых полов подразделяются по нескольким критериям. Здесь учитывается и расположение, и размещение, и тип, и модель используемого датчика, но в основном классифицируют эти приборы по типу их действия. И в этом случае разделение происходит на три основные группы:

1. Электронно-механический терморегулятор. Все мы пользуемся утюгами, так вот в них установлены точно такие же. По внешнему виду это коробочка, на которой установлено колесико и градация температуры. Выставляя колесико по необходимым параметрам, мы задаем температурный режим, который полностью поддерживается. Если появляется необходимость изменить температуру, вам необходимо просто покрутить колесико в ту или другу сторону. Достоинствами этого устройства являются простота эксплуатации, простота конструкции и низкая цена изделия.
2. Электронный прибор. Его еще называют цифровым. В принципе, он по своим технологическим особенностям мало чем отличается от предыдущей модели. В нем вместо колесика установлены кнопки или сенсоры, с помощью которых и задается необходимая температура.

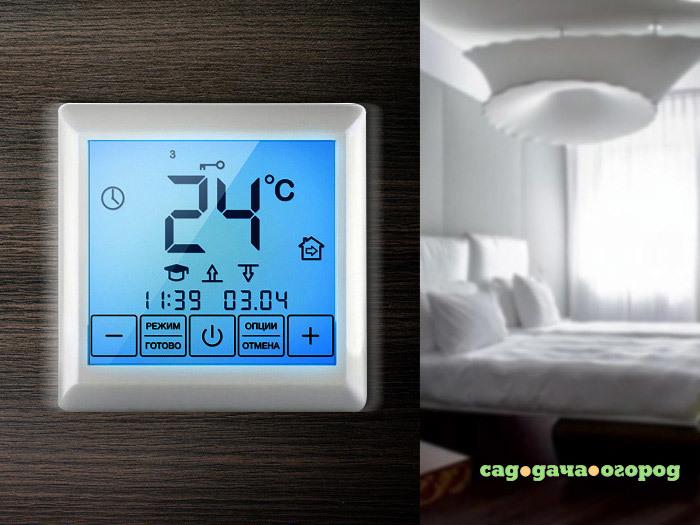

3. Программируемый терморегулятор для теплого пола. Это более сложная конструкция, которая позволяет не только задавать температурный режим, но и по мере надобности его изменять. К примеру, можно установить разные параметры с определенной периодичностью: вечер-утро теплый режим, утро-вечер прохладный (днем все на работе, нет смысла поддерживать высокую температуру).

Терморегулятор с программным обеспечением

Есть еще одна отличительная особенность, о которой хотелось бы напомнить. Это место установки терморегулятора теплого пола. Это может быть стена в помещении, где монтируется теплый пол, или стена за пределами данной комнаты. Второй вариант чаще всего используется, если теплый пол устанавливается во влажных помещениях, специалисты и производители считают, что электрический прибор не должен взаимодействовать с влажной средой. Это негативно сказывается в его работе и уменьшает срок эксплуатации.

Добавим, что термостаты бывают разных видов: встроенные или настенные. Какой выбрать, решаете вы сами. Но учтите и момент удобства его эксплуатации. Чем ниже к полу вы его установите, тем сложнее и неудобно будет производить управление теплым полом. Внизу на картинке показано, какое место для установки термостата лучше.

Место расположение термостата

Внимание! Рекомендуется использовать один регулятор температуры на теплый пол, мощность которого не превышает 3 кВт. Но если такое условие по каким-то причинам выполнить затруднительно, тогда рекомендуем использовать так называемые двухзонные терморегуляторы.

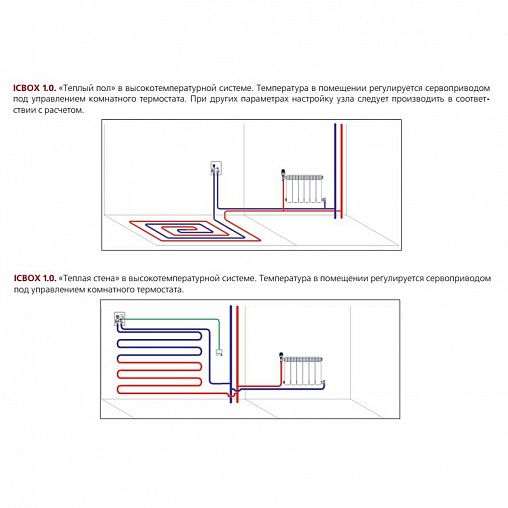

Термостат для водяного теплого пола

Казалось бы, две разные системы, хотя выполняющие одну функцию, должны иметь разные по типу и конструкции термостаты. Но ничего подобного нет, все терморегуляторы для водяного теплого пола подходят под электрическую систему. А какая разница, какой теплоноситель контролировать, ведь в основе контроля лежит лишь его температура. А данная физическая величина для всех сред одна и та же. Так что никаких отличий и в приборах контроля тоже нет

Единственное отличие – это процесс регулировки теплого водяного пола. Если с электрическим аналогом все происходит так сказать напрямую, то есть прибор непосредственно контактирует с нагревательным элементом, то в системе водяных теплых полов термостат контактирует с приборами, которые открывают или закрывают подачу горячей воды в коллекторной группе. Напрямую они не взаимосвязаны.

Прибор с дистанционным управлением

Для обывателей может быть непонятен сам принцип работы такой схемы, и вопрос регулировки температуры водяного теплого пола может быть непростым. Поэтому рассмотрим его подробнее.

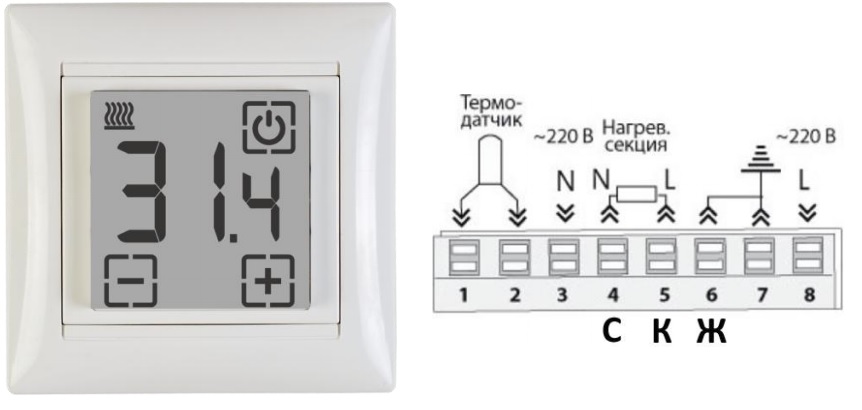

В принципе, схема подключения терморегулятора к теплому полу достаточно проста. От самого терморегулятора отходит шесть проводов, все они расположены попарно.

• Одна пара соединяет терморегулятор с термодатчиком для теплого пола, который устанавливается в теле цементной стяжки между витками контура теплых полов.
•  Другая пара соединяется с прибором, отвечающим на сигналы. Этот прибор монтируется на коллекторной группе.
• Третья пара соединяет термостат с сетью переменного тока.

Точно также присоединяется регулятор и к электрическим теплым полам. Единственное отличие – подключение второй пары. Здесь происходит соединение клемм терморегулятора и концов нагревательного кабеля. Если последний в своей конструкции имеет провод заземления, то к термостату подводится не два провода, а три.

Подключение термостата

Температурные датчики

Говорить о терморегуляторах и не сказать о термодатчиках, будет неправильно. Это два прибора, которые, во-первых, взаимосвязаны, во-вторых, полностью отвечают за эффективную работу отопительной системы. Начнем с того, что основные модели датчиков – это приборы, которые устанавливаются в тело пола. Об этом уже говорилось выше. Но есть сегодня на рынке и такие разновидности, в которых датчик устанавливается в корпус терморегулятора. Зачем нужны такие модели?

Если теплый пол будет выступать в роли основного источника тепла, то эффективнее для его работы будет контролировать не температуру теплоносителя, а температуру воздуха внутри комнаты. И, отталкиваясь от данного параметра, регулировать свои показатели. И это правильный подход.

Установка термодатчика

Монтаж температурного датчика, если говорить о стандартном его исполнении, обычно производится в гофрированный шланг, конец которого выводится к месту установки термостата около стены. Почему именно в шланг? Причина достаточно банальна. Во всей отопительной системе «теплые полы» термодатчик быстрее всего (и очень часто) выходит из строя. И что теперь постоянно поднимать часть напольного покрытия, чтобы добраться до места установки для проведения замены? Термодатчик, по сути, это стержень, вставленный в гофру, из которой его легко доставать, если нежно потянуть за торчащие из шланга провода. Кстати, эти провода соединяют его с терморегулятором. Провести замену вышедшего из строя прибора будет несложно.

Вот так производится подключение теплого пола к терморегулятору и термодатчику. Специалисты уверяют, что данный процесс на самом деле не очень трудный, так что есть возможность на нем сэкономить, если попробовать произвести своими руками.

Монтаж и замена терморегулятора теплого пола цена

В наше современное время теплые полы уже не новинка, и многие задумываются, как же создать такую систему у себя дома. Одновременно с такими грандиозными планами задаются вопросом «как избежать перерасхода электричества, которое растет в цене все чаще?». Ответ на этот вопрос очень прост – установка терморегулятора теплого пола. Он служит для автоматического поддержания определенной температуры (заданной владельцем), за счет включения и отключения системы подогрева. Он не зависит от типа теплых полов, будь то электрический кабельный тип или пленочный, в обоих случаях он максимально эффективен. Но, для этого нужно будет подобрать определенный тип устройства.

Не работает теплый пол? звоните:

8-985-830-72-85, 8-925-936-34-99,  8-905-743-53-44 Вадим.

В специализированных магазинах можно задать вопрос «сколько стоит установка терморегулятора на теплый пол?» на что Вам ответят « а какое именно устройство вас интересует?», ведь каждый вид имеет свои нюансы и свою цену. Если обобщить основные функции, то можно выделить такие виды:

1.     Экономичные. Довольно умные устройства, поскольку во время отсутствия людей в помещении оно понижает температуру на определенный градус, что позволяет сэкономить достаточно внушительную сумму затрат на электричество.
2.     Со встроенным таймером. В данном устройстве реализован временный барьер, который программирует непосредственно сам владелец. Удобность такой функции в том, что хозяин может задать как повышение, так и понижение температурного барьера в определенное время.
3.     Интеллектуальный. Он включает в себя переходник, который регулирует обогрев и автоматически переходит в режим экономии. Он сам рассчитает время нагрева и будет совершать контроль над расходом теплоэнергии, учитывая определенные факторы.
4.     Ограничительный. Такой вид обеспечит от перегрева как тен, так и сам пол. За счет установки температурного барьера в комнате, он будет срабатывать и либо повышать нагрев пола, либо понижать его.

По самым основным критериям их разделяют на:

• Электронные;
• Механические.

Стоимость установки терморегулятора теплого пола напрямую зависит от вида самого устройства. Например, для маленькой комнаты подойдет и обычный, без параметра программирования. Это позволит не только сэкономить на работе, но и самостоятельно выключать и включать обогревательный элемент.

А вот для просторных комнат, монтаж терморегулятора теплого пола, цена будет заметно выше, поскольку для больших помещений требуется совсем другой датчик и желательно электронный.

Мощность всей системы, согласно установленным нормам, не должен превышать порога в 3 кВт.

Работа термостата

С появлением такого вида обогрева, как теплые полы, на рынке услуг появилась и новая ячейка под названием «монтаж терморегулятора теплого пола». Многие не задавались вопросом, для чего он нужен.

Первая и главная задача термостата – это регулировка оптимальной температуры пола. Оптимальная температура – это тот тепловой порог, при котором покрытие не подвергается деформациям и не доставляет особого дискомфорта владельцам.

Установка терморегулятора теплого пола, цена которого не так уж и велика, позволит вам избавиться от прохлады в квартире и от грибка. Да, именно от него, поскольку все углы и закрома будут обогреваться и не давать влаге никакого шанса вырастить в себе микробы.

Подготовка к монтажу

Первым делом нужно ознакомиться с сопроводительными документами к оборудованию. Внимательно изучить инструкцию по эксплуатации и подключению. Для чего это делать?

Например, установка терморегулятора теплого пола в ванной влечет за собой определенную ответственность за состояние электропроводки. Именно в этой комнате обычно самая высокая влажность, которая пагубно влияет на провода. Если вы не имеете определенного опыта в данной сфере, то обязательно обратитесь к специалистам, поскольку самостоятельный монтаж может привести к необратимым последствиям. Стоит ли рисковать здоровьем своих близких? Ведь влага и электричество — несовместимы.

Если же вы все-таки решились установить все сами, то четко выполняйте все пункты, указанные в инструкции производителя. Неправильная установка приведет к тому, что вы будете сидеть за компьютером и набирать запрос «замена терморегулятора теплого пола». Зачем платить дважды, если можно просто вызвать специалистов, и они сделают Вам все с иголочки.

Терморегулятор теплого пола — очень удобный прибор, позволяющий сделать использование теплого пола комфортным и в то же время малозатратным. Современные программируемые реостаты для теплого пола можно настроить для того, чтобы пол был необходимой температуры в определенное время суток в определенные дни недели. Например, зачем прогревать пол в ванной всю ночь, если можно его включить только под утро, перед тем как Вы ей воспользуетесь, а если на выходные Вы любите поваляться в постели, то и пол прогревать можно начинать позже. Этим самым и экономится электричество. Мы предлагаем выполнение полного спектра электромонтажных работ, в том числе и по установке терморегулятора теплого пола. Звоните нам по телефонам, или разместите заявку на сайте, если хотите заказать установку терморегулятора теплого пола или узнать сколько стоит установка терморегулятора теплого пола. Наши специалисты проконсультируют Вас и согласуют время для визита наших электромонтажников на объект. После замеров, мы узнаем Ваши предпочтения и предложим варианты по монтажу установке терморегулятора теплого пола.

Монтаж терморегулятора теплого пола

Монтаж выполняют сертифицированные, опытные мастера-электрики и электромонтажники, используя в работе профессиональные инструменты и приспособления. Благодаря этому монтаж всегда получается максимально качественным и аккуратным, и, при этом, весьма быстрым. Наши клиенты неизменно остаются очень довольны, и довольно часто обращаются к нам для заказов других работ.

Закажите у нас установку терморегулятора теплого пола

Оставляя заявку, спросите у наших сотрудников про действующие скидки. Сделав у нашей компании акционный заказ, Вы получите установку терморегулятора теплого пола дешево и в минимальные сроки. Такие виды работ нужно поручать только ответственным и высококвалифицированным исполнителям, т.е. нам, и Вы точно будете очень довольны нашей качественной работой .

Не работает регулятор теплого пола? Звоните, мы все исправим!

8-985-830-72-85, 8-925-936-34-99,  8-905-743-53-44 Вадим.

принцип работы, установка, схема подключения

Экономичность терморегуляторов

Установка терморегулятора позволяет значительно сэкономить электроэнергию, однако степень экономии зависит от типа прибора.

Для небольших помещений вроде ванной комнаты, санузла, коридора рекомендуется использовать простой терморегулятор с минимумом функций – вполне подойдет механическая модель. Там должно быть тепло и днем и ночью, поэтому настройка графика не потребуется. А вот в больших помещениях – гостиных и спальнях – эффективнее будет установить программируемый регулятор, с помощью которого можно установить разную температуру для разного времени суток и дней недели. Чем точнее вы настроите его работу, тем больше у вас получится сэкономить.

Эксперты заявляют, что непрограммируемые терморегуляторы позволяют сэкономить энергию до 30%, а программируемые – аж до 70%.

Терморегуляторы позволяют значительно сэкономить электроэнергию – особенно, если они программируемые

Подключаем кабельный пол

Сначала выравниваем поверхность, потом вдоль стены прикрепляем демпферную лену и укладываем теплоизоляцию. Кабель можно монтировать и на черновой пол, при условии, что внизу находится обогреваемое помещение. Перед укладкой кабеля протягиваем силовые провода к коробке термостата (соединительная муфта должна будет в итоге находиться в теле бетонной стяжки).

Пример монтажа нагревательного кабеля теплого пола

Далее монтаж и подключение теплого пола делается по следующей схеме: на поверхности чернового пола или теплоизоляции размещаем монтажную ленту. Она нужна для того, чтобы зафиксировать кабель. Наиболее удобным способом укладки считается т. н. змейка.

Крепления на монтажной ленте помогут расположить проводник равномерно. После того как кабель разложен – устанавливаем датчик, поместив его в пластиковую трубку, о которой рассказывалось выше. Завершающим этапом монтажа является проверка качества его выполнения: с помощью тестера убеждаемся, что сопротивление кабеля соответствует паспортному значению. Теперь все готово к заливке стяжки.

Установка термодатчика

Перед тем как подключить электрический теплый пол, необходимо убедиться, что стяжка затвердела. Когда цементно-песчаный раствор станет достаточно твердым, присоединяем провода питания от нагревательных секций и датчика, а также электропроводку, которая питает всю систему к термостату при помощи винтовых зажимов.
Этот этап является самым сложным, поэтому будет лучшее, если его выполнением займется профессионал.

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA — для водяных теплых полов.

GB — для водяных теплых полов.

GC — для котла.

Инструкция по эксплуатации на русском POER PTC10.

Несколько пополнений одной модели:

Дешевые терморегуляторы.

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

AliExpress.com Product — BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock

HESSWAY 3A TUYA refrigerator temperature controller wifi thermostat for 2 in 1 Linkage Gas Boiler&Dry contact NC/NO

Необычные по схемам подключения терморегуляторы.

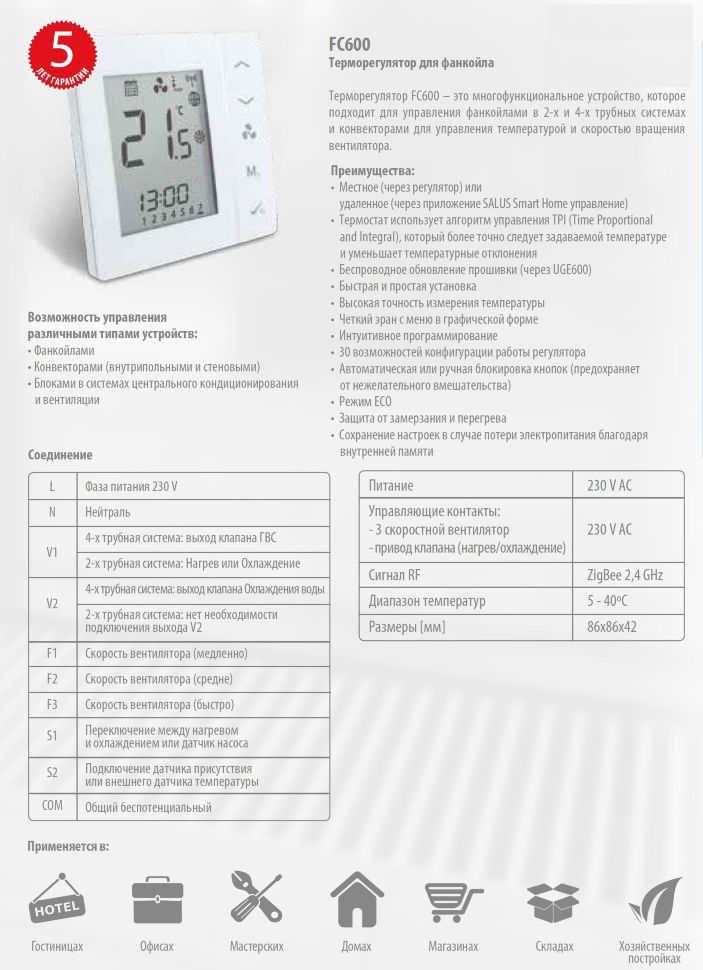

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

AliExpress.com Product — 95~240VAC Two Pipe LCD Weekly Programmable Central Air Conditioning Room Fan Coil Thermostat

AliExpress.com Product — HESSWAY 2P4P cool heat wifi touch screen room thermostat Google Home,Amazon Echo,Tmall Genie, IFTTT for fan valve control

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр

Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр

Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Выбор терморегулятора на балконе: советы

Принципиальных отличий подход к выбору регуляторов для лоджии и балкона не имеет. В его основе лежат те же критерии, но главное — аппаратура управления должна выдерживать подключенную нагрузку. В остальном владельцу квартиры следует руководствоваться собственными предпочтениями и финансовыми возможностями. Регулятор должен соответствовать эстетическим требованиям и быть долговечным, иначе частая замена будет сопряжена с дополнительными финансовыми расходами на покупку оборудования, его повторный монтаж.

Если на балконе предполагаются частые перепады температур, желательно установить механический терморегулятор. Кроме того, он должен иметь выносной датчик, монтируемый в пол. Такая конфигурация обеспечит максимальную эффективность системы, а владелец квартиры не будет ощущать дискомфорта от посещения балкона.

Для утеплённой строительной конструкции, где необходимо строгое соблюдение температурного режима, устанавливают устройства с возможностью электронного программирования. Датчик температуры можно использовать встроенный или комбинированный. Регулятор сможет поддерживать комфортную температуру воздуха и пола одновременно.

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
   • Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.
   • Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
   • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
   • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Подбор терморегулятора по типу электросети

Важно заранее определить, для чего предназначен терморегулятор. Конструкция и принцип работы разных устройств отличается: если у вас водяной теплый пол, то терморегулятору нужно будет контролировать температуру теплоносителя, т.е

будет даваться команда на котел или тепловой насос. А если у вас электрический теплый пол, всё решает мощность электрокабельного обогрева и величина тока нагрузки. Есть и универсальные модели, которые подойдут для разных типов систем «теплый пол».

Выбирать терморегулятор нужно, опираясь на тип теплого пола в вашем доме

Для водяного теплого пола подойдет терморегулятор, рассчитанный на токи нагрузки не более 3А. А вот для электрической системы нужны модели, рассчитанные на токи уже до 16А. При этом нужно учитывать, что каждый регулятор имеет определенную максимальную нагрузку (как правило, около 3500 Вт). Если мощность больше этого значения, то придется устанавливать несколько терморегуляторов.

Специалисты рекомендуют устанавливать отдельные терморегуляторы для разных помещений, даже если они небольшие.

Лучше устанавливать отдельные терморегуляторы для каждого помещения

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

• двухзоновые — функционируют сразу на двух участках отопительной системы;
• одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении. Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Теплый пол: Электропроводка термостата | сделай сам.ком

Установка подогрева пола — отличный способ обогреть комнату без лишних затрат энергии, но вам потребуется подключить термостат для подогрева пола , чтобы получить максимальную отдачу от вашего нового устройства. Эти термостаты контролируют количество тепла, которое проходит через ваш пол, а не количество, которое поступает в вашу комнату, поэтому вы должны быть осторожны при использовании термостата для подогрева пола. Установить его не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги.Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1. Подготовка

Прежде чем приступить к подключению, вам необходимо убедиться, что термостат подходит для вашей системы. Некоторая проводка напольного отопления будет иметь только два провода, в то время как для многих термостатов напольного отопления требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны проверить, что у вас отключено электричество и вода на главном кране и щите, и нет проблем с самой проводкой. Убедившись в совместимости и отключив все источники электроэнергии, можно приступать к работе.

Шаг 2. Электропроводка

Если вы заменяете старый термостат для теплого пола, то вам не составит труда просто снять старый термостат и установить новый, используя старые провода. Если у вас в комнате нет системы отопления, то вам нужно будет достать провода от обогревателя и проделать в стене отверстие, через которое можно будет продеть провода.Провода нагревателя должны быть подключены к заземляющему устройству косички. Подробную информацию о том, как это сделать, см. в руководстве по эксплуатации вашей системы. Когда нагреватель подключен, проложите проводку через стену в соответствующую комнату.

Шаг 3. Термостат

Предполагая, что проводка установлена, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните сильно, так как провод должен быть полностью подключен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до нужной длины, стараясь обрезать изоляцию так, чтобы она закрывала клеммы вашего термостата. Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Поместите провод в отверстия, подняв винт, а затем снова затяните его с помощью отвертки. Убедитесь, что провод не может выпасть.

Шаг 4. Отделка

После подключения проводов можно установить термостат в стену. Протолкните лишнюю проводку обратно через отверстие в настенной пластине, а затем установите термостат на пластину. Ввинтите, чтобы закончить, а затем включите источник питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Руководство по установке термостата

— Блог о теплых полах

Введение

Важным компонентом любого отопления является термостат. Будь то термостаты для теплого пола или традиционные панели центрального отопления, принципы остаются теми же. Здесь мы познакомим вас с различными типами доступных термостатов и шагами, необходимыми для успешной установки.

Что такое термостат?

Прежде чем мы зайдем слишком далеко, давайте начнем с некоторых основ: что такое термостат? Проще говоря, термостат — это устройство, которое должно быть в вашем доме, которое помогает вам регулировать температуру. Вы можете повысить температуру с помощью термостата, или устройство автоматически активирует отопление в вашем доме, если для достижения заданной температуры потребуется повышение температуры.

Термостат предназначен для того, чтобы избежать моментов, когда необходимо включать и выключать отопление для поддержания постоянной температуры.На самом деле название говорит нам все, что нам нужно знать о функции термостата. Этот гаджет управляет состоянием тепла (термоса) в вашем доме. Это держит его на том же уровне.

Большинство термостатов работают, контролируя температуру с помощью теплового расширения. Когда что-то становится теплее, оно расширяется — термостат использует эту идею, чтобы включать и выключать контур нагрева. Этого можно добиться двумя распространенными способами: биметаллическими пластинами, перекрывающими зазор в нагревательном контуре, и газонаполненными сильфонами, которые сближают или раздвигают два металлических диска.

Термостаты пришли в будущее и теперь подключены через Интернет вещей. Что это значит? Что ж, теперь можно регулировать термостат с мобильных устройств, таких как Android или iPhone. Это средство контроля энергии и экономии денег. У вас может быть таймер, который работает на ваш рабочий день, чтобы обогревать дом до комфортного уровня только тогда, когда вы дома. Однако это приводит к большому количеству отходов. Итак, теперь вы можете включить термостат, пока вы в пути – это означает, что дом становится теплым, как только вы входите в дверь.

Какие существуют типы термостатов?

Не все термостаты одинаковы. В зависимости от уровня сложности и суммы денег, которую вы хотите потратить, вы можете получить термостат для ваших пожеланий. Существует самая простая форма термостата — непрограммируемый циферблат, требующий ручного использования, вплоть до сообщающегося термостата, который сообщает вам, когда он включился, — а затем есть термостат для всего, что находится между ними. Давайте познакомим вас с некоторыми из самых популярных термостатов, которые вы можете выбрать.

Термостаты циферблатного типа

Термостат циферблатного типа является самой простой формой термостата. Как следует из названия, это может быть просто циферблат, который можно поворачивать вверх и вниз в зависимости от желаемой температуры. Часто выбранная температура не отображается, что может сделать ее немного неточной. Тем не менее, это выполняет основную работу по сохранению статус-кво тепла, нагнетаемого в комнату.

Существует высокотехнологичная версия с ЖК-дисплеем. Этот базовый дисплей показывает фактическую и заданную температуру при включенном нагреве.Вы можете заблокировать температуру, и это самый простой термостат для быстрого изменения температуры вверх и вниз. На большинстве моделей можно установить температуру от 05 до 35 градусов.

Это доступный вариант для контроля уровня тепла в вашем доме.

Термостаты Slimline

Компактный термостат аккуратно размещается на стене вашего дома, обеспечивая большой цифровой дисплей температуры, которая вам нужна в вашем доме. Это облегчает вам точность в пределах градуса.Это важно, поскольку эксперты утверждают, что один градус может существенно повлиять на стоимость энергии для домашнего хозяйства.

Существует большой выбор уровня сложности этих термостатов. Есть возможность установки непрограммируемого блока – или можно запрограммировать на неделю, а потом на выходные – или можно запрограммировать на каждый день отдельно. Существует также вариант для оптимального запуска с самообучением, который определяет уровни, которые вы хотите для своего дома, на основе решений, которые вы принимаете при первом использовании термостата.

Этот термостат относительно простой, но он по-прежнему предлагает четыре уровня комфорта в день; дистанционный датчик воздуха; возможность поддержания температуры и возможность дистанционного управления. Есть даже возможность для праздничного программирования.

Термостаты с сенсорным экраном

Мы живем в эпоху смартфонов; поэтому мы привыкли к опциям программирования сенсорного экрана. Вот почему программируемые термостаты с сенсорным экраном становятся все более популярными. Вы платите немного больше за сенсорный экран — но простота и удобство использования очень желательны.Вы можете сделать его более доступным, выбрав стандартную программируемую модель, но если вы хотите более точно управлять подогревом пола, вы можете выбрать многорежимный термостат с сенсорным экраном.

Дисплей представляет собой сенсорный экран с синей подсветкой, и вы можете выбрать программируемый или непрограммируемый режим, который можно изменить в программном обеспечении. Термостат с сенсорным экраном обладает большинством функций стандартного термостата, включая нагрев в будние и выходные дни или программирование на каждый отдельный день.Также есть функция выходного дня.

Причина, по которой вы выберете этот гаджет с сенсорным экраном, — это простота, с которой вы можете увеличивать или уменьшать температуру.

Беспроводные термостаты

На простом уровне беспроводной термостат может быть стандартным термостатом с подключением к WiFi, то есть он просто подключен к вашему Интернету. На более сложном уровне у вас может быть цветной сенсорный экран, который позволяет вам устанавливать уникальные температуры для разных зон вашего дома — до 32 зон с разными именами.Их можно запрограммировать во время первоначальной установки вашего термостата, что позволит вам полностью контролировать количество энергии, используемой в вашем доме.

Существует возможность настройки различных профилей, которые позволяют использовать разные наборы уровней комфорта для разных зон и в разное время. Это отлично подходит для людей, у которых постоянно меняющийся график смен, и вы можете выбрать профиль, соответствующий вашим сменам. Можно экспортировать историю своего профиля через USB и обновлять прошивку термостата через тот же USB.

Термостаты такого уровня сложности обладают некоторыми уникальными функциями. Например, вы можете нажать кнопку удержания температуры, если вы не ложитесь спать до поздней ночи. Вы также можете быстро увеличить горячую воду и просмотреть историю термостата за последние 4 недели. Интересная особенность некоторых термостатов на этом уровне — это автоматическое время по Гринвичу, которое изменяет время в зависимости от того, находятся ли часы на британском летнем времени или среднем времени по Гринвичу.

Обзор установки термостата

Разумеется, можно попросить инженера, устанавливающего отопление или теплый пол, установить термостат. Точно так же, если вы просто меняете термостат, вы можете нанять электрика. Однако вы можете почувствовать, что обладаете необходимыми навыками и уверенностью, чтобы установить термостат самостоятельно. Вот пошаговое руководство о том, как это сделать. Установка термостата не так сложна, как вы думаете, поэтому не исключено, что вы правы, считая, что можете сделать это без профессиональной поддержки.

Это общие инструкции, и вам следует ознакомиться с конкретными инструкциями для вашего термостата, чтобы убедиться, что вы выполняете правильные шаги. Вы также должны сопоставить это с системой отопления в вашем доме.

Шаг первый: соберите правильные инструменты.

Перед началом работы вам необходимо убедиться, что у вас есть все необходимые инструменты для установки термостата. Вы должны собрать:

• a Крестовая отвертка
• плоская отвертка
• кусачки
• Инструмент для зачистки проводов
• дрель
• разные сверла
• спиртовой уровень

Также рекомендуется иметь под рукой карандаш – не для письма, а для скручивания проводов, чтобы они не провалились сквозь стену во время установки.

Шаг второй: выбор места установки термостата

Вы можете установить новый термостат на место старого. Это может быть не лучшее место для вашего термостата — это может быть место с особенно сквозняками — или его может быть трудно найти. Поэтому, если вы решили установить новый термостат на новом месте, вам нужно тщательно выбирать это место.

Оптимальное положение — в комнате, на внутренней стене, примерно в пяти футах от земли. Вам следует избегать угла, ниши или за дверью, которую можно оставить открытой.В конечном счете, вам нужно подумать, есть ли необычные условия нагрева или охлаждения там, где вы размещаете термостат. Очевидным примером может быть место рядом с духовкой или у окна, куда попадает много-много жаркого солнца.

Если место, которое вы выбрали для своего термостата, находится далеко от исходного места, вероятно, вам потребуется профессиональная помощь, чтобы справиться с необходимой внутренней проводкой.

Шаг третий: отключите питание

Перед установкой термостата необходимо отключить электричество в доме.Он должен быть выключен на все время работы с установкой. Это важно для вашей безопасности.

Шаг четвертый: Снятие старого термостата

Если вы заменяете существующий термостат, снимите крышку. После снятия крышки рекомендуется сфотографировать провода этого термостата, прежде чем приступать к замене.

Как вариант можно написать букву у порта под цвет провода. Например, там, где заканчивается красный провод, должна быть буква «r».Вам также должны дать лист наклеек, которые помогут вам пометить провода, прежде чем вы начнете. Это должно быть предусмотрено в коробке нового термостата. Это важно, потому что не все провода в стене будут разного цвета, и цвет может не соответствовать назначению. Поэтому вам нужно будет сопоставить наклейку, чтобы отметить буквенные коды наклейками.

При отсоединении старого термостата убедитесь, что провода не упадут обратно в стену, обмотав их вокруг карандаша.Убедитесь, что неподключенные провода не касаются друг друга.

ВАЖНО: Маркировка наклеек имеет решающее значение. Ваш новый термостат может иметь другую кодировку. Новый термостат должен быть подключен точно так же, как и ваш старый термостат. Вот почему фотография важна в процессе установки и почему вам нужно маркировать провода.

После того, как провода будут отсоединены по одному, выкрутите винты из старого термостата, используемые для крепления. Убедитесь, что наклейки не оторвались от проводов, когда вы снимаете заднюю панель.

Ваш существующий термостат может содержать ртуть. Утилизируйте этот термостат надлежащим образом.

Шаг пятый: подготовьте провода

Затем вы должны использовать кусачки, чтобы удалить любой провод, затронутый коррозией. Затем вы должны использовать инструмент для зачистки проводов, чтобы убедиться, что видны три восьмых дюйма оголенного провода. Затем вы можете заполнить отверстие негорючим изоляционным материалом, чтобы предотвратить сквозняки, проникающие через стену и влияющие на работу термостата.

Шаг шестой: Установите заднюю пластину

Возьмите новый термостат и снимите заднюю панель. Обычно это происходит достаточно легко, если нажать на углы устройства и аккуратно снять заднюю панель. Возможно, задняя панель и термостат находятся в коробке отдельно.

Затем пропустите провода через заднюю панель. Прижмите заднюю панель к стене, используя спиртовой уровень, чтобы убедиться, что она прямая, и используйте отвертки, чтобы прикрепить заднюю панель к стене. Возможно, вам придется просверлить отверстия для нового термостата с помощью дрели и использовать анкеры, чтобы винты сидели внутри.

Соедините провода в стене с креплениями внутри термостата. Это должно быть достаточно просто — на задней панели должна быть надпись, которая направляет вас. Например, там, где должен быть прикреплен красный провод, должна быть буква «R» или куда должен идти провод, который вы пометили «R» наклейками. Вы должны убедиться, что оголенный провод полностью вставлен в клеммные колодки.Не должно быть оголенных проводов.

Возможно, кодировка вашего нового термостата на задней панели отличается от кода вашего старого термостата. В этом случае вам следует обратиться к руководству, прилагаемому к вашему термостату, чтобы убедиться, что провода подключены к соответствующей клемме. Если вы не уверены, вам следует обратиться в отдел обслуживания клиентов для выбора термостата. Служба поддержки клиентов должна предложить подробную техническую помощь на всех этапах процесса установки.

Не забудьте подключить к этому новому термостату только провода текущего термостата. Эти провода будут либо вкручены, либо вставлены в клемму. Проверьте, нужно ли сохранить перемычку, соединяющую клеммы R и RC.

Шаг седьмой: проверьте, нужны ли вам батарейки

Для питания дисплея некоторых термостатов требуются батареи. Проверьте руководство, чтобы узнать, какие батареи вам нужны. Некоторые термостаты подключаются к электросети в вашем доме.Обратитесь к руководству и службе технической поддержки для вашего конкретного термостата, чтобы убедиться, что вы делаете правильный выбор для этой части установки.

Некоторые блоки имеют толстые силовые провода – это 110 или 120 В переменного тока. Обязательно прочтите руководство, прилагаемое к термостату, чтобы убедиться, что его можно подключить к электросети вашего дома.

Шаг восьмой: Прикрепите остальную часть термостата к задней панели

Вероятно, самым простым шагом в этом процессе будет установка остальной части термостата на место. Это должно заключаться в том, чтобы вдавить его в крепления — вы отсоединили его при снятии задней панели ранее в процессе. Возможно, вам придется аккуратно надавить на провода, чтобы убедиться, что термостат надежно закреплен на месте.

Затем снова включите электричество в вашем доме.

Шаг девятый: Настройка дисплея

После того, как вы снова включите питание дома, должен включиться дисплей термостата. Затем вы можете начать процесс программирования термостата.Если у вас есть термостат Wi-Fi, вам будет предложено подключить термостат к Интернету.

Коротко

Установка термостата обычно состоит из четырех простых шагов: снимите старый термостат, прикрепите заднюю пластину нового термостата, прикрепите каждый провод к новой задней пластине; настроить отображение.

Если вы перемещаете термостат в место, куда не доходят имеющиеся кабели, возможно, пришло время вызвать специалиста. Для этого потребуется некоторый опыт работы с электропроводкой домов.

Резюме

Если вы хотите, чтобы пол с подогревом реагировал на ваши изменяющиеся потребности, вам необходимо контролировать температуру, создаваемую с помощью термостата. Выбор подходящего термостата зависит от вашего бюджета и вашего вкуса. Помните, чем больше у вас контроля над температурой вашего дома, в разных зонах, которые заняты или нет, тем больше денег вы потенциально можете сэкономить. При текущих расходах энергии выбор более дешевого термостата может быть контрпродуктивным.

После того, как вы купили термостат, замена старого не может быть проще – если вы решили установить его на то же место, что и старый. Вы снимаете старый термостат, маркируете и подготавливаете провода, прикрепляете новую заднюю панель, а затем прикрепляете новый термостат. Затем вам нужно будет настроить и запрограммировать термостат.

№

Это лучший способ максимально эффективно использовать пол с подогревом – простая и простая экономия денег, которая сделает вашу жизнь более простой и комфортной.



Руководство для начинающих по напольному отоплению в ванных комнатах

Чтобы помочь вам лучше понять, наше руководство для начинающих по напольному отоплению в ванных комнатах охватывает следующие темы:



Что такое пол с подогревом в ванной?
Теплый пол в ванной комнате — это форма центрального отопления, в которой используются водяные или электрические нагревательные элементы, встроенные в пол вашей ванной комнаты. Его можно использовать для обогрева пола в ванной комнате или в качестве основного источника тепла, заменяя радиаторы.

Полы с подогревом становятся все более распространенными, и исследования показывают, что в ближайшие четыре года они вырастут на 4-6%. Это также относится к подогреву пола в ванной комнате, основной принцип которого заключается в том, чтобы сохранять тепло с того момента, как вы покидаете душ или ванну.



Как работает пол с подогревом в ванной?
Независимо от того, выбираете ли вы электрический теплый пол или водяной теплый пол, система отопления работает, нагревая пол за счет излучения, что, в свою очередь, обеспечивает заданную температуру в помещении с помощью контроллера.



В чем разница между водяным теплым полом и электрическим теплым полом?
Водяной теплый пол работает, перекачивая теплую воду по трубам внутри пола из системы центрального отопления. Электрические теплые полы (также называемые «проводными системами») связаны с термостатом и основным источником питания дома, а нагрев производится электрическими матами, которые соединены вместе для обогрева пола.

Если вы сравните обе системы, вы обнаружите, что водяной теплый пол более эффективен при установке, а электрический UFH имеет более быструю реакцию на нагрев.

Uponor Comfort E — это электрический теплый пол, который прост в установке и использовании. Включая самый плоский коврик для шитья на рынке, Comfort E можно установить незаметно и с минимальными хлопотами.



Какие типы напольных покрытий подходят для полов с подогревом?
Плитка, такая как керамика, камень и сланец, лучше подходит для полов с подогревом, наряду с такими типами ламината, как Amtico и Karndean.
Если вы предпочитаете, чтобы пол в ванной был покрыт ковром, а не плиткой, рекомендуется искать ковер и подложку с тепловым сопротивлением менее 1.5 tog, чтобы помочь предотвратить любое тепловое сопротивление для UFH.



Сколько стоит UFH и стоит ли оно того?
Стоимость систем UFH варьируется, но ориентировочная цена составляет прибл. 20 фунтов стерлингов за квадратный метр для гидравлического UFH и 15 фунтов стерлингов за квадратный метр для электрического UFH. Эти ориентировочные цены указаны только для системы UFH, и потребуются другие материалы основания пола. Компания Uponor может порекомендовать необходимую косметику для пола.

Теплый пол можно недорого установить в ванной комнате.В настоящее время в большинстве ванных комнат есть вешалка для полотенец или радиатор для поддержания требуемой температуры в помещении, но UFH может добавить — с небольшими затратами — больше комфорта и больше места в вашей ванной комнате.



Где в ванной комнате установить термостат для подогрева пола?
Подогревом пола можно управлять с помощью термостата в отдельных комнатах, однако электротехнические правила запрещают установку термостата в самой ванной комнате. Одним из таких решений может быть установка напольного датчика под кафельным полом в ванной, управляемого извне в другой комнате.

Лучшее место для установки термостата UFH – стена в помещении с наибольшими потерями тепла. Для получения дополнительной информации ознакомьтесь с нашей статьей «Все, что вам нужно знать о термостатах для Великобритании».

Ознакомьтесь с ассортиментом термостатов Uponor здесь.

Наличие UFH для вашей ванной комнаты не только растет в стандартном жилье, но и становится обязательной функцией в роскошных высотных застройках по многим причинам, таким как:

• Энергоэффективность — экономия места
• Низкие эксплуатационные расходы
• Комфорт
• Экологически устойчивый

Если вы хотите получить расценки на нашу водяную систему подогрева пола или систему отопления Comfort E, свяжитесь с нами по проектам[email protected]

Термостаты Nest и напольное отопление: Руководство по последней информации

Пол с подогревом обеспечивает мягкий, щадящий обогрев ног в течение дня, придавая приятное, естественное ощущение отоплению дома. Это особенно по сравнению со случайным потоком теплого воздуха (или тепла от настенного радиатора), который обеспечивают многие дома.

Поэтому я хотел узнать, насколько хорошо линейка обучаемых термостатов Nest и термостат Nest E справляются с подогревом пола.Хотя ответ заключается в том, что это зависит от вашей системы и термостата, суть такова:

Линейка термостатов Nest поддерживает водяной (на водной основе) теплый пол, тогда как поддержка электрического UFH более ограничена. Кроме того, термостаты Nest могут управлять только одним источником тепла, а не несколькими.

Какой диапазон термостатов Nest?

Два термостата Google Nest (обучаемый термостат 3-го поколения и термостат E)

Ассортимент термостатов Nest включает в себя несколько моделей обучающих термостатов Nest с жестким кабелем, а также отдельно стоящий термостат Nest E.Все они относятся к категории «умных термостатов» и в основном заменяют существующий домашний термостат.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, включая время суток, когда люди могут находиться в доме, температуру, которая нравится людям в доме, и многое другое.

Интеллектуальный термостат Nest

затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что нравится (и ожидает) людям в доме, а также, надеюсь, сэкономит вам деньги на счетах за топливо.Nest ранее подсчитала ожидаемую экономию в размере 131-145 долларов в год на аспектах отопления ваших счетов.

Вы также можете включать и выключать обогрев (и включать и выключать) с помощью приложения для смартфона или голоса (через умный динамик, такой как Google Home), что также полезно.

Наконец. Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше для получения дополнительной информации об их поддержке систем подогрева пола.

Гидравлический (водяной) и электрический теплый пол

Как я уже упоминал во вступлении, пол с подогревом — довольно хорошая форма отопления, так как под ногами тепло (как и следовало ожидать от кучи отопительных труб/проводов на дюйм или два ниже пола!), но он также естественным образом нагревает комнату постепенно, поэтому тепло никогда не кажется непреодолимым или ложным (например, с некоторыми электрическими обогревателями для тела, которые могут ощущаться как «фальшивое тепло»).

Существует два основных типа теплых полов: электрические и водяные (водяные). Водяные системы напольного отопления могут работать при прокладке труб от системы центрального отопления под полом :

Теплый пол водяной, трубы уходят под пол.

Каждая труба довольно маленькая и часто укладывается в изоляционную сетку с предварительно прорезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические системы подогрева пола, которые по сути похожи на электрические одеяла, которые вы можете приобрести для своей кровати. Он поставляется в большом рулоне сетчатого мата, к которому прикреплены нагревательные кабели, а затем он подключается к электрике вашего дома :

. Коврик для теплого пола Klima с различными нагревательными змеевиками/проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждый из этих параметров? Давайте взглянем!

Как термостаты Nest работают с водяным (водяным) теплым полом

Как правило, водяные системы напольного отопления подключаются к вашим системам центрального отопления на основе горячей воды обычным способом, а это означает, что они являются лишь частью вашей более широкой системы отопления.

В результате термостаты Nest не имеют проблем с управлением водяными системами теплого пола. Действительно, такие системы специально перечислены на странице совместимости Nest Thermostat в Великобритании, и в американской версии также нет ничего, что предполагало бы обратное.

Однако, если вы не уверены, просто воспользуйтесь онлайн-инструментом совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит, совместима ли она. Если есть какие-либо проблемы, вы можете поговорить с кем-то по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш теплый пол является частью многозонной установки, вам понадобится отдельный термостат Nest для этого . Однако, если честно, это на самом деле будет работать лучше, потому что вы можете захотеть, чтобы ваш теплый пол работал при температуре, отличной от остальной части вашей системы отопления.

Возможная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш теплый пол (будь то водяной или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла, поэтому в этом случае он может нормально работать.

Могут ли термостаты Nest работать с электрическим теплым полом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическим теплым полом. Действительно, на их страницах совместимости ясно указано, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

Страницы поддержки Google Nest с обсуждением их совместимости.

Сказав это, то, как вы фактически установите это , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link, устройством, которое подключается к вашему блоку или системе управления отоплением, а затем связывается с термостатом Nest.

Это означает, что Heat Link может быть подключен к электрической системе подогрева пола по мере необходимости. Однако это не входит в стандартную комплектацию Америки из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако перед покупкой термостата Nest необходимо обратить внимание на несколько моментов:

• Во-первых, хотя и должны нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
• Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
• Для термостата Nest требуется 20–30 В, поэтому, если ваша система электрообогрева имеет высокое напряжение (например, 110 В или выше), она либо не будет совместима, либо вам потребуется установленный понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом пола?

Термостаты Nest

поддерживают удобную функцию True Radiant, которая специально разработана для систем обогрева пола, которые используют медленное лучистое тепло для обогрева помещения.

Это работает так: вы можете указать, что термостат Nest включает отопление раньше, чем обычно (то есть с системой быстрого нагрева), чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система отключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, потому что напольное отопление основано на медленном и постоянном нагреве помещения, подаче тепла снизу, что повышает температуру более постепенно , чем при принудительной вентиляции и других системах отопления.

Без истинного радианта ваш термостат узнал бы, что вы возвращаетесь домой в 18:00, но если бы он включал пол с подогревом только в 17:45, в вашем доме все еще было бы холодно в 18:00! Таким образом, вместо этого ваш термостат Nest узнает, что на самом деле есть 1,5 часа «времени прогрева» вашего пола с подогревом, вместо этого включив отопление в 16:30 (например), чтобы ваш дом был достаточно прогрет к 18:00.

Вы можете отключить эту опцию, если хотите, или изменить время включения термостата.Это полезно, если вы обнаружите, что на самом деле требуется 2 часа, чтобы все правильно нагрелось.

Теплый пол – хорошая идея для вашего дома?

В отличие от радиаторов, теплые полы распределяют тепло по всем комнатам вашего дома. Теплый пол на самом деле существует с 1960-х годов, но с тех пор он стал намного более энергоэффективным! Полы с подогревом — это практичный и исключительно удобный способ эффективно обогревать дом, превращая каждую комнату в настоящее удовольствие в холодные месяцы.

Системы обогрева полов, работающие на воде или электричестве; оба варианта работают одинаково для обогрева вашего дома. Вы можете выбрать, чтобы ваши полы с подогревом распределяли тепло равномерно по всем комнатам в вашем доме или в соответствии со специально запрограммированными настройками, которые вы настраиваете самостоятельно в соответствии с потребностями вашей семьи.

Водяные системы обогрева полов прокладывают различные трубы под полом в вашем доме. Вода, нагретая примерно до 40°C, течет по этим трубам, нагревая слой бетона над ними.Бетонный слой сохраняет это тепло и равномерно распределяет его по полу.

Электрические системы обогрева пола работают с использованием нагревательных кабелей. Они рассеивают тепло посредством излучения, эффективно и тщательно нагревая полы вашего дома.

Системы подогрева пола предназначены для поддержания приятного теплого пола в вашем доме, идеально подходящего для ходьбы босиком. Чтобы достичь такого уровня тепла и комфорта, температура земли никогда не должна превышать 28°C.

Существует два типа электрических теплых полов, классический и смешанный пол. Ниже мы подробнее рассмотрим оба.

Классический электрический теплый пол

Классический электрический теплый пол использует один нагревательный кабель для равномерного обогрева полов в вашем доме. Работая по всему дому, он подключен к электросети для питания. В системе электрического теплого пола нагревательный кабель будет передавать равномерное приятное тепло по всем этажам в вашем доме посредством процесса излучения.

На самом деле, электрические теплые полы не просто увеличивают тепло полов в вашем доме. Он на самом деле нагревает стены и потолки, а также предметы в комнатах вашего дома.

Электрические системы обогрева пола относительно быстро и просто устанавливаются, что делает их популярным вариантом при ремонте дома. В целом, электрические теплые полы дешевле в установке, чем водяные.

Электрический теплый пол с накопительной или смешанной емкостью

Этот тип электрического теплого пола немного отличается от классического электрического теплого пола тем, что он аккумулирует выделяемое тепло, когда он не используется, чтобы восстановить его при последующем включении. .

Эти электрические системы подогрева пола должны быть подключены к радиаторам в вашем доме или другим типам бытовых источников тепла, чтобы обеспечить постоянное отопление вашего дома.

Системы напольного отопления, работающие на горячей воде, обычно представляют собой низкотемпературные домашние системы отопления.

Они работают через сеть водопроводных труб, проложенных под всеми полами с подогревом в вашем доме, которые передают тепло от проходящей через них горячей воды на бетонный слой выше.Бетон эффективно удерживает это тепло и передает его поверхности пола по всему дому.

Эти трубы горячего водоснабжения под полом работают как обычная система центрального отопления, как и более традиционные радиаторные системы. Вырабатываемое тепло можно использовать для нагрева горячей воды для домашних кранов, душа и т. д., а также для непосредственного обогрева полов.

Системы водяного теплого пола подходят для использования под такими поверхностями пола, как плитка, паркет, камень, мрамор и некоторые типы ковров. Вам нужно будет проверить характеристики вашего материала для пола, чтобы убедиться, что он совместим с системой подогрева пола — безопасность превыше всего!

Малоизвестный факт заключается в том, что системы водяного теплого пола на самом деле могут использоваться для поддержания прохлады в вашем доме и в самые жаркие месяцы года. В жаркую погоду вы можете использовать ту же систему для снижения температуры окружающей среды в комнатах вашего дома примерно на 5°C!

Несмотря на то, что покупка и установка систем водяного теплого пола дороже, чем электрических систем теплого пола, в конечном счете они более экономичны, чем их электрические эквиваленты.

Здесь мы выделяем основные преимущества и недостатки как электрических, так и водяных систем теплого пола.

Преимущества

• Улучшение самочувствия и домашнего комфорта благодаря идеально отапливаемым помещениям по всему дому

• Практичная, незаметная и бесшумная система обогрева, которая полностью скрыта в напольном покрытии вашего дома

• 2 Ограниченное обслуживание с низкими годовыми расходами

• Системы напольного отопления могут быть подключены ко всем типам домашних систем центрального отопления (солнечным, электрическим, геотермальным, дровяным, газовым и т. д.).)

• потенциальная экономия на затраты на отопление по сравнению с традиционными системами отопления домой

84

• не подходит для определенных напольных покрытий (всегда проверьте спецификации)

• Значительные первоначальные инвестиции в систему отопления (затраты на покупку и монтаж выше для систем водяного теплого пола)

Чтобы рассчитать, во сколько вам обойдется установка, ориентируйтесь на три ключевых фактора:

1.Площадь полов, которые вы хотите отапливать в вашем доме

2. Конфигурация вашего дома

3. Какую систему теплого пола вы выберете (системы электрического теплого пола купить дешевле, но дороже использования; для систем водяного теплого пола все наоборот)

Как устранить распространенные проблемы с подогревом пола

Изображение Х. Рааба CC BY-SA 3.0 Wikimedia Commons

Когда вы решите установить теплый пол в своем доме, у вас, вероятно, возникнет много вопросов о процессе.Один из самых частых вопросов, которые нам задают: «Можете ли вы отремонтировать теплый пол?» Ответ? Абсолютно!

Когда клиент решает установить теплый пол, у него возникает много вопросов, самый распространенный из которых – можно ли отремонтировать теплый пол, на который ответ положительный. Установка теплых полов может быть довольно дорогим вложением. Он покрыт выравнивателями, где плитки закреплены наверху. Что именно нужно сделать, если ваш черный пол вышел из строя или перестал работать по какой-либо конкретной причине? Хорошая новость заключается в том, что ремонт теплых полов может быть легким занятием.Ниже перечислены некоторые возможные причины, по которым он не работает, и способы устранения распространенных проблем с подогревом пола.

Датчик температуры

Если показания термостата не соответствуют норме, возможно, датчик температуры пола неисправен. Профессиональные специалисты по напольным покрытиям всегда устанавливают датчик второго этажа в качестве резервного по отношению к основному датчику. После этого, если датчик пола окажется поврежденным, замена датчика, используемого термостатом, не составит особого труда.Если у вас нет резервного датчика, вам придется установить новый датчик пола. Вы можете либо выкопать линии затирки, либо выкопать плитку, чтобы расположить ее рядом с матом с подогревом пола.

Термостат

Попробуйте вернуть часы к заводским настройкам, чтобы проверить, неисправен ли ваш термостат. Если проблема не устранена, вам придется заменить термостат.

Кабель для теплого пола

1. Случайный обрыв кабеля.

Многие виды ремонта постоянно становятся необходимыми из-за случайного повреждения электрического кабеля. К счастью, такие виды отказов показывают, что вы знаете точные места разрыва, чтобы вы могли починить его с помощью комплекта для ремонта кабеля. Большинство электрических теплых полов изготавливаются по одному и тому же принципу. Это означает, что обрыв кабелей можно легко устранить с помощью ремонтного комплекта. Каждый комплект устранит только один разрыв в мате кабеля электрического теплого пола.

1. Неисправные детали неизвестны

Это самая сложная и самая дорогая форма отказа; однако исправить это не составит труда.Вам необходимо записаться на прием к опытному электрику по напольному отоплению. Он использовал различные части оборудования, такие как тепловизионная камера, чтобы найти источник отказа. При выявлении проблемы он может просто откопать плитку над источником и исправить разрыв. Затем вы можете назначить специалиста по плитке для замены плитки или сделать это самостоятельно. Не забудьте использовать затирку и эластичный клей.

Помните, что многие маты для теплого пола имеют пожизненную гарантию.Если электрик обнаружит, что это вина производителя, расходы на ремонт мата будут покрыты производителем.

Поэтому рекомендуется ознакомиться с условиями гарантии вашего поставщика. Возможно, вам также придется связаться с производителем, установщиком или поставщиком мата для подогрева пола, чтобы разрешить посещение специализированных электриков UFH.

4 Распространенные проблемы с электрическими системами обогрева пола и способы их устранения

1. Система не производит достаточно тепла или нагревается слишком долго.

Если термостат настроен правильно и активирует систему отопления, как положено, основная проблема часто может быть связана с самим полом. Изоляция имеет решающее значение для любого типа системы лучистого обогрева пола (RFH) — электрической или горячей воды, и ее задача заключается в том, чтобы тепло, производимое системой, не попадало в нижний пол.
По сути, изоляция выступает в качестве барьера между отапливаемым полом (готовый пол + укладка + нагревательный кабель) и неотапливаемым полом (таким как цементная плита), таким образом, ограничивая тепловую массу только той частью пола, которую необходимо нагреть. Без него тепловая масса становится больше, иногда слишком большой для полноценного обогрева системы, что не только снижает температуру пола, но и влияет на счет за коммунальные услуги.
На рынке представлено множество совместимых типов изоляции, наиболее популярными из которых являются цементная плита и пробковая подложка.

2. Система отопления отключает автоматический выключатель

Правильная проводка имеет важное значение для работы с электрической системой обогрева пола. Тип и номинал автоматического выключателя являются важными аспектами проекта, и их нельзя игнорировать.Недостаточно подходящий или неподходящий выключатель будет срабатывать до тех пор, пока его не заменят подходящим.
Хотя и небольшая, но вероятность повреждения проводки тоже существует. Поэтому необходимо проводить все испытания нагревательного кабеля на сопротивление, как указано в руководстве по установке, на всех этапах процесса установки.

3. После укладки пола система не работает

Имея толщину всего 1/8 дюйма, даже самый прочный кабель для внутрипольного обогрева является довольно хрупким и может быть поврежден при падении на него тяжелого предмета или случайном разрезании острым предметом. Проверка работоспособности нагревательного кабеля или мата — это простой процесс, который включает в себя измерение сопротивления с помощью омметра или мультиметра. Проверка сопротивления должна выполняться на каждом этапе установки, чтобы убедиться в отсутствии повреждений кабеля. Если обнаружены какие-либо повреждения, их можно легко устранить на ранних стадиях проекта. Наиболее критические проверки проводятся по прибытии продукта, после нанесения клея или цемента и после укладки напольного покрытия.

4. Счет за коммунальные услуги слишком высок

10 кв.Электрический излучающий нагревательный мат Ft потребляет всего 120 Вт энергии — почти столько же, сколько 100-ваттная лампочка. Во многих случаях, если электрическая система подогрева пола установлена ​​в ванной или кухне небольшого или среднего размера, ее эксплуатация будет стоить менее доллара в день и, следовательно, не окажет большого влияния на счет за коммунальные услуги.
Чтобы максимизировать экономию с системой электрического обогрева пола, используйте программируемый термостат вместо непрограммируемого.

No related posts.
